RÉSEAU LTE
Long term evolution
Réalisé par: RIZKI El mehdi
Encadré par: Mr. Karim El warzi
SOMMAIRE:
•1- introduction du système LTE
•2- Avantages du LTE
•3- Comparaison avec les technologies
précédentes
•4- Changement principale
•5- Architecture réseau
•6- Les éléments du LTE
•7- Conclusion

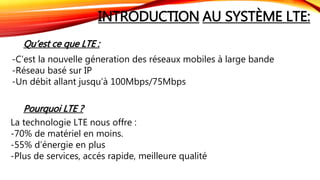

INTRODUCTION AU SYSTÈME LTE:
Qu’est ce que LTE :
-C’est la nouvelle géneration des réseaux mobiles à large bande
-Réseau basé sur IP
-Un débit allant jusqu’à 100Mbps/75Mbps
Pourquoi LTE ?
La technologie LTE nous offre :
-70% de matériel en moins.
-55% d’énergie en plus
-Plus de services, accés rapide, meilleure qualité

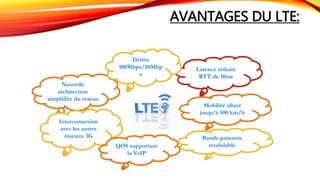

AVANTAGES DU LTE:
Nouvelle
architecture
simplifiée du réseau
Interconnexion
avec les autres
réseaux 3G
QOS supportant
la VoIP
Bande passante
modulable
Mobilité allant
jusqu’à 500 km/h
Latence réduite
RTT de 10ms
Débits
100Mbps/50Mbp
s
COMPARAISON AVEC LES TECHNOLOGIES
PRÉCÉDENTES:
CHANGEMENTS PRINCIPALES:
Nouvelles technologies de retransmissions radio :
-OFDMA sur la liaison descendante (DL)
-SC-OFDMA sur la liaison montante (UL)
-MIMO
Nouvelle architecture réseau:
-Station de base enrichie de fonctionnalités ( enodeB)
-Nouveau cœur réseau (EPC – evolved packet core )
Nouvelle architecture protocolaire radio:
-Réduction de complexité
-suppression des canaux dédies

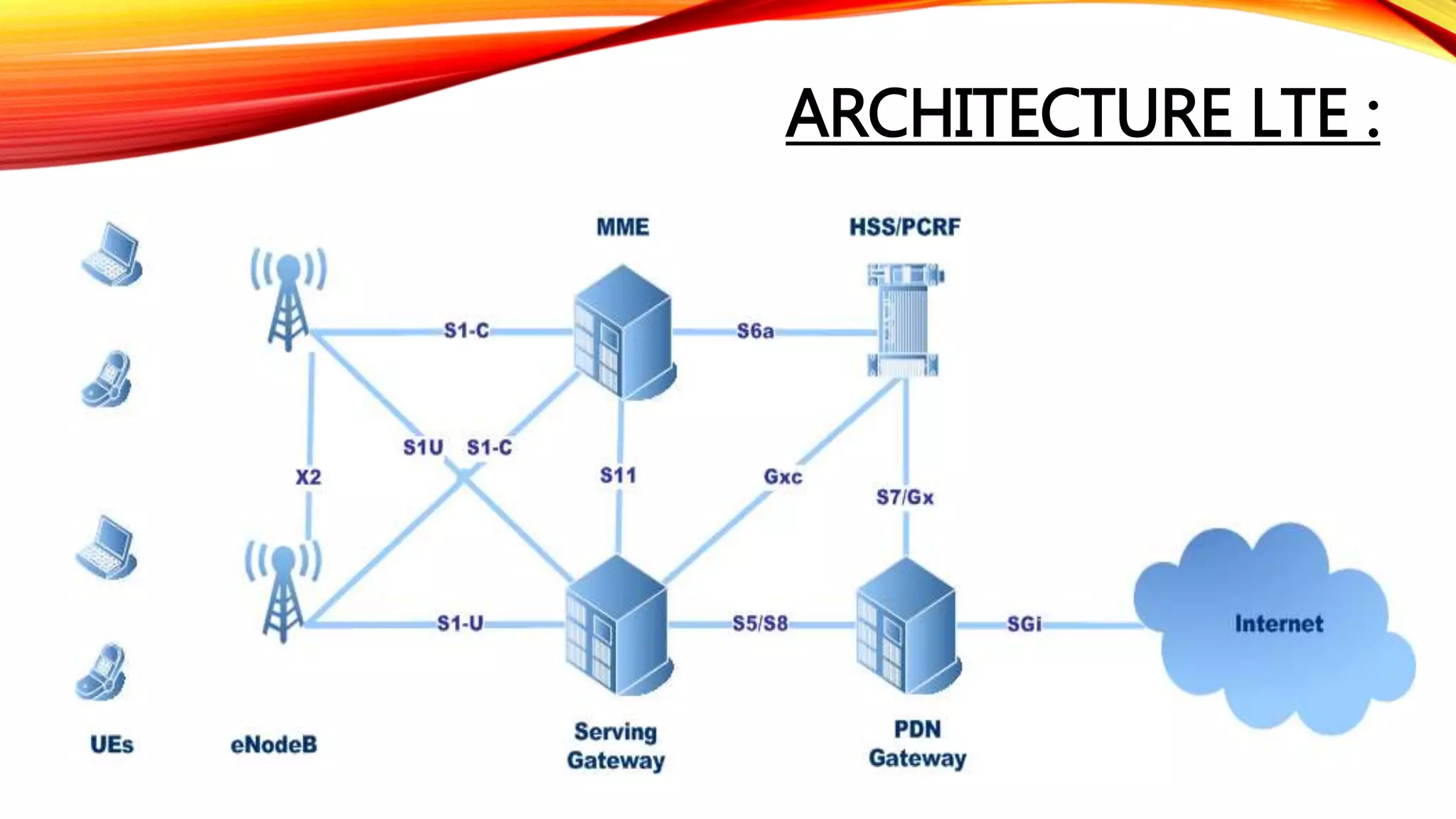

ARCHITECTURE LTE :

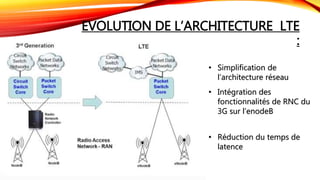

EVOLUTION DE L’ARCHITECTURE LTE
:
• Simplification de
l’architecture réseau
• Intégration des
fonctionnalités de RNC du
3G sur l’enodeB
• Réduction du temps de
latence

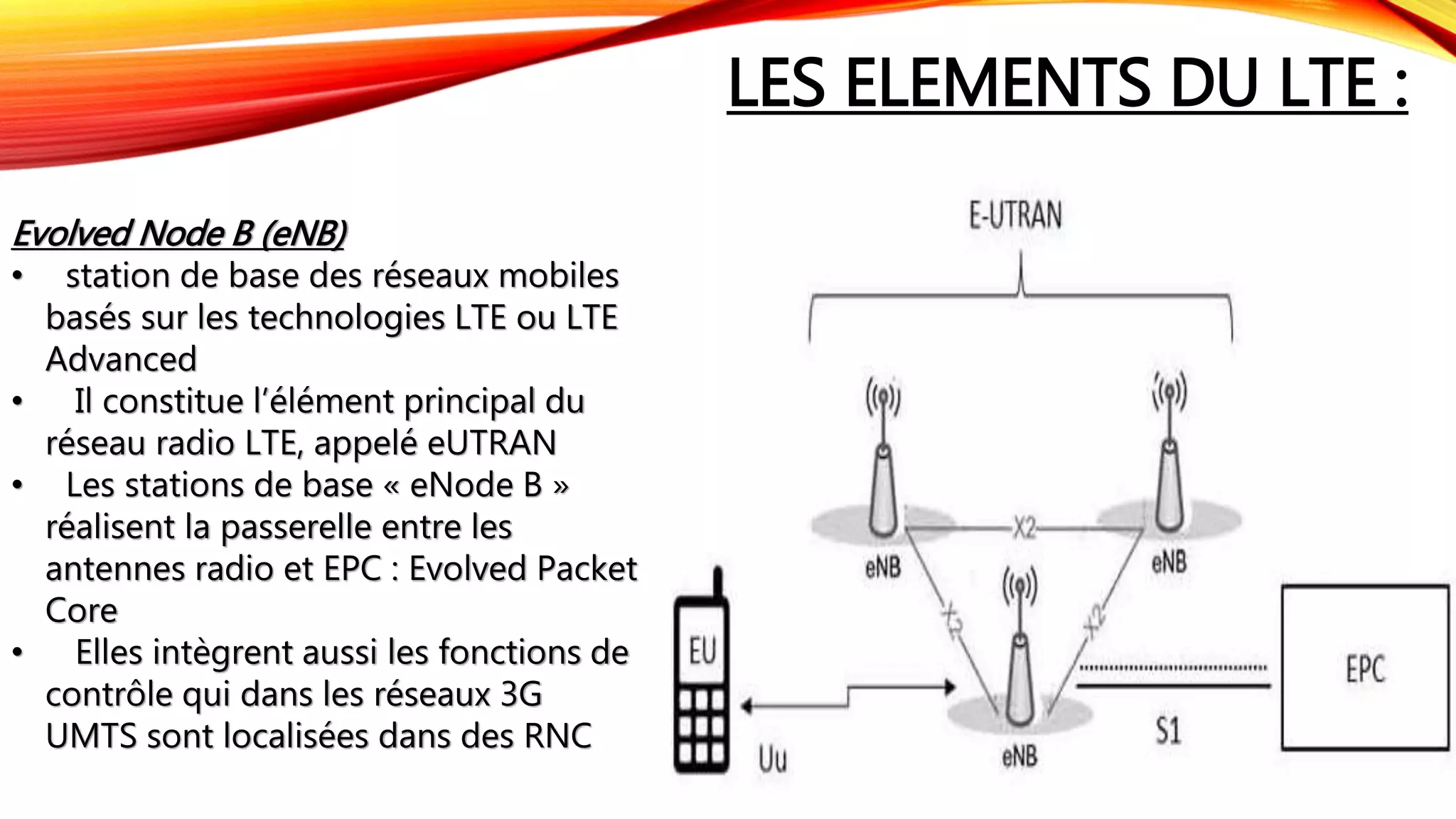

LES ELEMENTS DU LTE :
Evolved Node B (eNB)
• station de base des réseaux mobiles
basés sur les technologies LTE ou LTE
Advanced
• Il constitue l’élément principal du
réseau radio LTE, appelé eUTRAN
• Les stations de base « eNode B »
réalisent la passerelle entre les
antennes radio et EPC : Evolved Packet
Core
• Elles intègrent aussi les fonctions de
contrôle qui dans les réseaux 3G
UMTS sont localisées dans des RNC

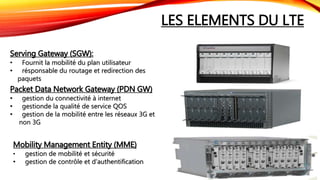

LES ELEMENTS DU LTE
Serving Gateway (SGW):
• Fournit la mobilité du plan utilisateur
• résponsable du routage et redirection des
paquets
Packet Data Network Gateway (PDN GW)
• gestion du connectivité à internet
• gestionde la qualité de service QOS
• gestion de la mobilité entre les réseaux 3G et
non 3G
Mobility Management Entity (MME)
• gestion de mobilité et sécurité
• gestion de contrôle et d’authentification

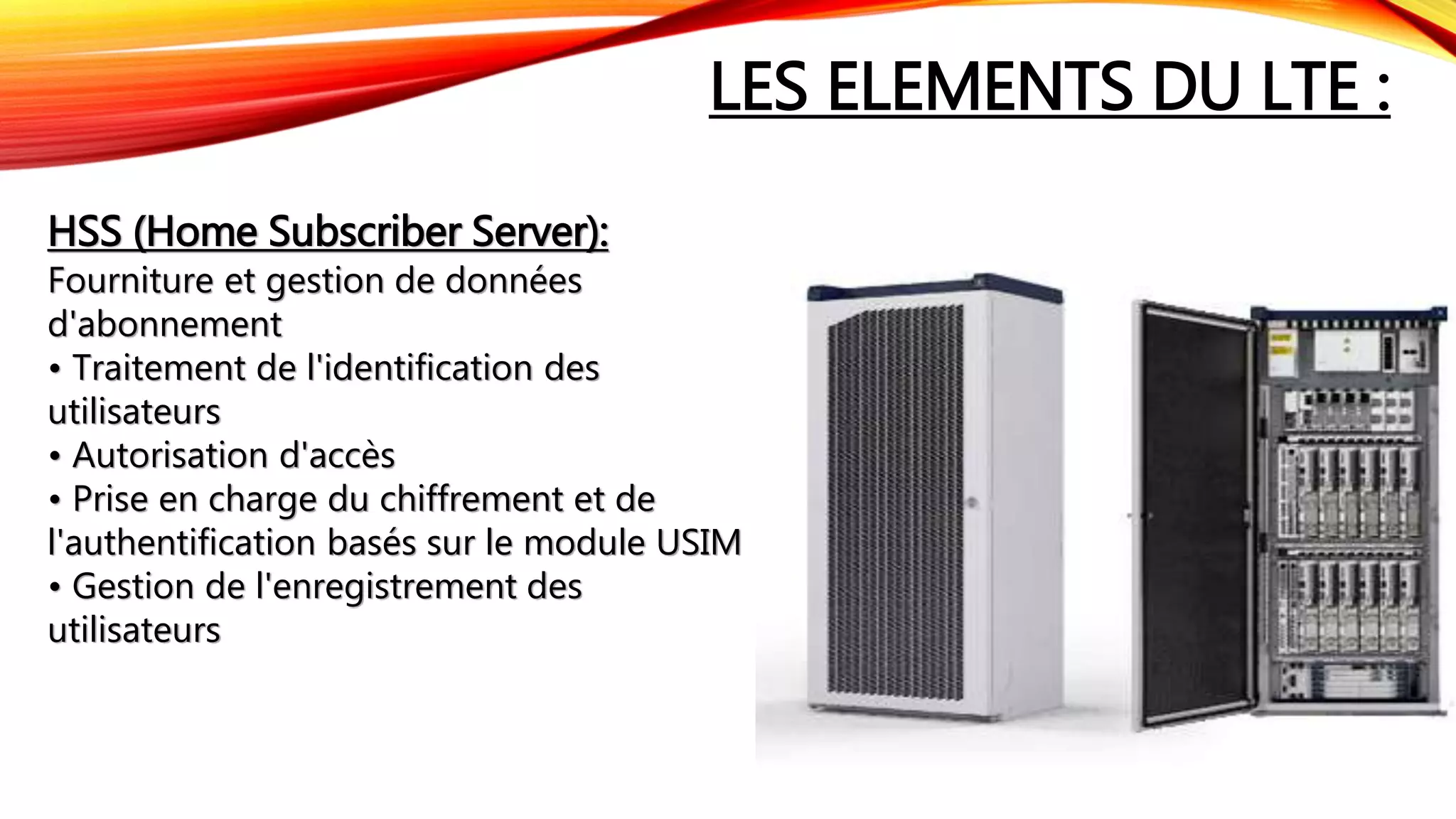

LES ELEMENTS DU LTE :
HSS (Home Subscriber Server):
Fourniture et gestion de données
d'abonnement
• Traitement de l'identification des
utilisateurs
• Autorisation d'accès
• Prise en charge du chiffrement et de
l'authentification basés sur le module USIM
• Gestion de l'enregistrement des
utilisateurs

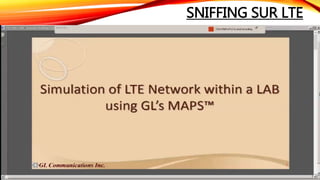

SNIFFING SUR LTE

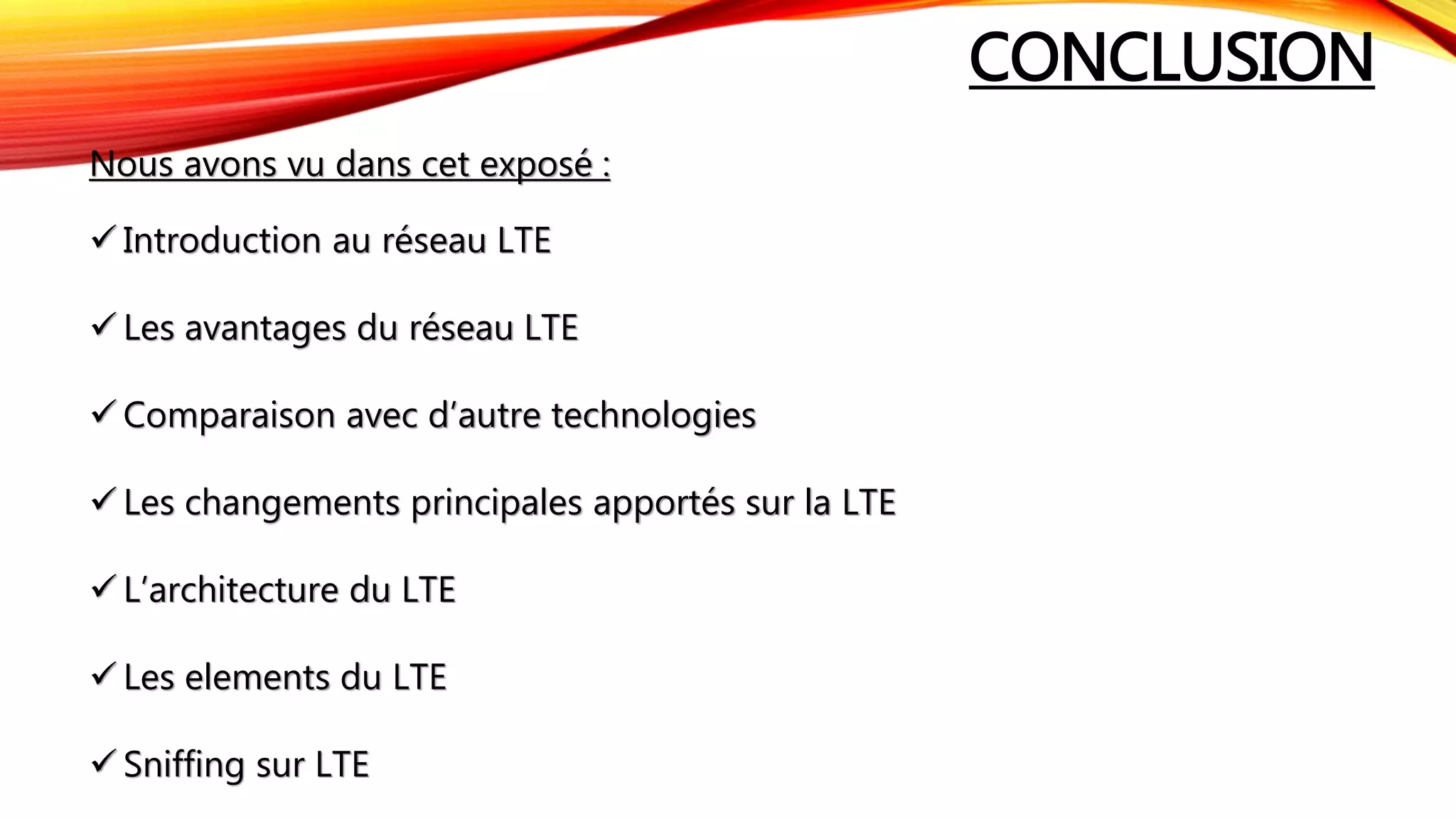

CONCLUSION
Nous avons vu dans cet exposé :
 Introduction au réseau LTE
 Les avantages du réseau LTE
 Comparaison avec d’autre technologies
 Les changements principales apportés sur la LTE
 L’architecture du LTE
 Les elements du LTE
 Sniffing sur LTE
