Le document décrit l'architecture du système LTE, mettant en avant ses caractéristiques techniques telles que des vitesses de transmission améliorées, une efficacité spectrale accrue et une latence réduite. Il couvre également la compatibilité rétroactive avec les systèmes existants et les détails des paramètres de performance pour les liaisons montantes et descendantes. Enfin, il présente l'évolution de l'architecture réseau dans le contexte de la gestion des données et de la connectivité.

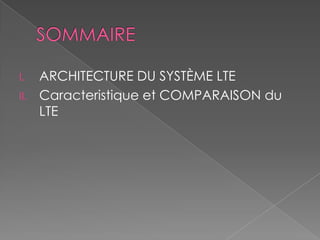

2. I. ARCHITECTURE DU SYSTÈME LTE
II. Caracteristique et COMPARAISON du
LTE

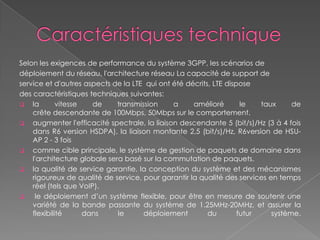

3. Selon les exigences de performance du système 3GPP, les scénarios de
déploiement du réseau, l'architecture réseau La capacité de support de
service et d'autres aspects de la LTE qui ont été décrits, LTE dispose
des caractéristiques techniques suivantes:
 la vitesse de transmission a amélioré le taux de
crête descendante de 100Mbps, 50Mbps sur le comportement.
 augmenter l'efficacité spectrale, la liaison descendante 5 (bit/s)/Hz (3 à 4 fois
dans R6 version HSDPA), la liaison montante 2,5 (bit/s)/Hz, R6version de HSU-
AP 2 - 3 fois
 comme cible principale, le système de gestion de paquets de domaine dans
l'architecture globale sera basé sur la commutation de paquets.
 la qualité de service garantie, la conception du système et des mécanismes
rigoureux de qualité de service, pour garantir la qualité des services en temps
réel (tels que VoIP).
 le déploiement d’un système flexible, pour être en mesure de soutenir une
variété de la bande passante du système de 1.25MHz-20MHz, et assurer la
flexibilité dans le déploiement du futur système.

4.  afin de réduire le retard du réseau sans fil:
0,5 ms/longueur de sous-trame et 0.675ms pour résoudre le
problème de la compatibilité descendante et de réduire
le délai de réseau, retard à l'U-plan <5ms, C-plan <100ms.
 Le débit binaire pour augmenter la limite de la
cellule dans le cas du maintien de la position de la
station de base actuelle inchangée.
Tels que les MBMS (Multimedia Broadcast Multicast et
Services) dans la limite de la cellule peuvent être
fournis débit de données de 1bit/s/Hz.
 La rétro-compatible avec les systèmes existants
de soutien 3G et non-3GPP l'interopérabilité
Des systèmes de spécification.

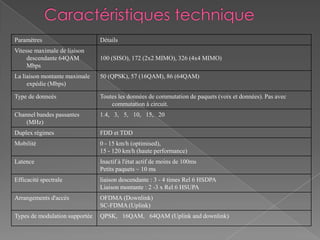

5. Paramètres Détails
Vitesse maximale de liaison
descendante 64QAM
Mbps
100 (SISO), 172 (2x2 MIMO), 326 (4x4 MIMO)
La liaison montante maximale
expédie (Mbps)
50 (QPSK), 57 (16QAM), 86 (64QAM)
Type de donneés Toutes les données de commutation de paquets (voix et données). Pas avec
commutation à circuit.
Channel bandes passantes
(MHz)
1.4, 3, 5, 10, 15, 20
Duplex régimes FDD et TDD
Mobilité 0 - 15 km/h (optimised),
15 - 120 km/h (haute performance)
Latence Inactif à l'état actif de moins de 100ms
Petits paquets ~ 10 ms
Efficacité spectrale liaison descendante : 3 - 4 times Rel 6 HSDPA
Liaison montante : 2 -3 x Rel 6 HSUPA
Arrangements d'accès OFDMA (Downlink)
SC-FDMA (Uplink)
Types de modulation supportée QPSK, 16QAM, 64QAM (Uplink and downlink)

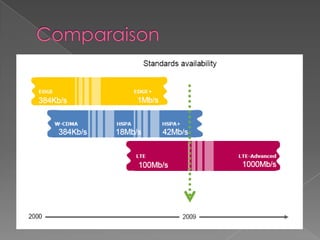

6. WCDMA
(UMTS)
HSPA
(HSDPA / HSUPA) HSPA+ LTE
Vitesse maximum bps de
liaison descendante 384 k 14M 28M 100M
Vitesse maximum bps de
liaison montante 128 k 5.7M 11M 50M
Latence
temps de voyage aller-
retour
approximativement
150 ms 100ms 50ms (ms) ~10 ms
Années approximatives
de déroulement initial 2003 / 2004 2005 /2006 HSDPA
2007 / 2008 HSUPA
2008 /2009 2009 /2010
Méthodologie d'accès CDMA CDMA CDMA OFDMA / SC-FDMA

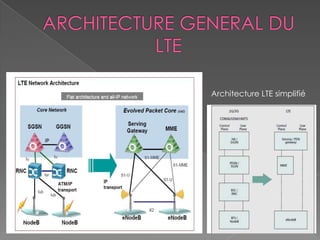

8. Architecture LTE simplifié

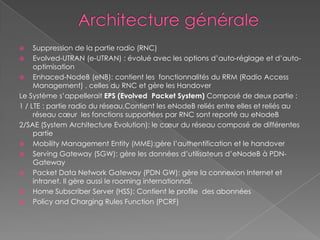

9.  Suppression de la partie radio (RNC)
 Evolved-UTRAN (e-UTRAN) : évolué avec les options d’auto-réglage et d’auto-
optimisation
 Enhaced-NodeB (eNB): contient les fonctionnalités du RRM (Radio Access
Management) , celles du RNC et gère les Handover
Le Système s’appellerait EPS (Evolved Packet System) Composé de deux partie :
1 / LTE : partie radio du réseau,Contient les eNodeB reliés entre elles et reliés au
réseau cœur les fonctions supportées par RNC sont reporté au eNodeB
2/SAE (System Architecture Evolution): le cœur du réseau composé de différentes
partie
 Mobility Management Entity (MME):gère l’authentification et le handover
 Serving Gateway (SGW): gère les données d’utilisateurs d’eNodeB à PDN-
Gateway
 Packet Data Network Gateway (PDN GW): gère la connexion Internet et
intranet. Il gère aussi le rooming internationnal.
 Home Subscriber Server (HSS): Contient le profile des abonnées
 Policy and Charging Rules Function (PCRF)
