Synthèse des Réseaux Paulin CHOUDJA

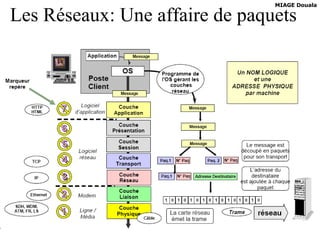

Les Réseaux: Une affaire de paquets
Routage versus Commutation Acheminement et tri des paquets de façon individuelle Nécessite la remise en forme du flux dans le terminal (TCP) Plus flexible, plus simple Grosse consommation de la mémoire Peu de latence et présivibilité Circuit prédéterminé physique (téléphone) ou virtuel (VPN) Plus efficace Meilleur latence et présivibilité Plus complexe à déployer Moins évolutif Fort développement des routeurs, mais forte concurrence des commutateurs Aujourd’hui, de nombreux équipements assurent les deux fonctions
Convergence

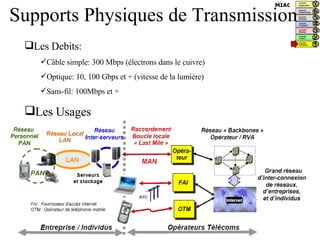

Supports Physiques de Transmission Les Debits: Câble simple: 300 Mbps (électrons dans le cuivre) Optique: 10, 100 Gbps et + (vitesse de la lumière) Sans-fil: 100Mbps et + Les Usages

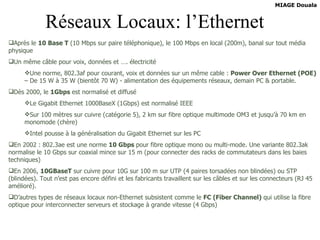

Réseaux Locaux: l’Ethernet Après le  10 Base T  (10 Mbps sur paire téléphonique), le 100 Mbps en local (200m), banal sur tout média physique Un même câble pour voix, données et …. électricité Une norme, 802.3af pour courant, voix et données sur un même cable :  Power Over Ethernet (POE)  – De 15 W à 35 W (bientôt 70 W) - alimentation des équipements réseaux, demain PC & portable. Dès 2000, le  1Gbps  est normalisé et diffusé Le Gigabit Ethernet 1000BaseX (1Gbps) est normalisé IEEE Sur 100 mètres sur cuivre (catégorie 5), 2 km sur fibre optique multimode OM3 et jusqu’à 70 km en monomode (chère) Intel pousse à la généralisation du Gigabit Ethernet sur les PC En 2002 : 802.3ae est une norme  10 Gbps  pour fibre optique mono ou multi-mode. Une variante 802.3ak normalise le 10 Gbps sur coaxial mince sur 15 m (pour connecter des racks de commutateurs dans les baies techniques) En 2006,  10GBaseT  sur cuivre pour 10G sur 100 m sur UTP (4 paires torsadées non blindées) ou STP (blindées). Tout n’est pas encore défini et les fabricants travaillent sur les câbles et sur les connecteurs (RJ 45 amélioré). D’autres types de réseaux locaux non-Ethernet subsistent comme le  FC (Fiber Channel)  qui utilise la fibre optique pour interconnecter serveurs et stockage à grande vitesse (4 Gbps)

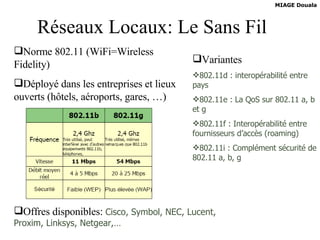

Réseaux Locaux: Le Sans Fil Norme 802.11 (WiFi=Wireless Fidelity) Déployé dans les entreprises et lieux ouverts (hôtels, aéroports, gares, …) Offres disponibles:  Cisco, Symbol, NEC, Lucent, Proxim, Linksys, Netgear,… Variantes 802.11d : interopérabilité entre pays 802.11e : La QoS sur 802.11 a, b et g 802.11f : Interopérabilité entre fournisseurs d’accès (roaming) 802.11i : Complément sécurité de 802.11 a, b, g

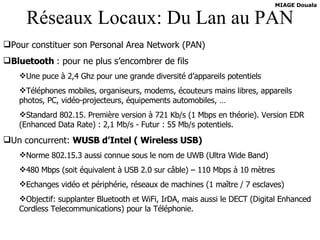

Réseaux Locaux: Du Lan au PAN Pour constituer son Personal Area Network (PAN) Bluetooth  : pour ne plus s’encombrer de fils Une puce à 2,4 Ghz pour une grande diversité d’appareils potentiels Téléphones mobiles, organiseurs, modems, écouteurs mains libres, appareils photos, PC, vidéo-projecteurs, équipements automobiles, … Standard 802.15. Première version à 721 Kb/s (1 Mbps en théorie). Version EDR (Enhanced Data Rate) : 2,1 Mb/s - Futur : 55 Mb/s potentiels. Un concurrent:  WUSB d’Intel ( Wireless USB) Norme 802.15.3 aussi connue sous le nom de UWB (Ultra Wide Band) 480 Mbps (soit équivalent à USB 2.0 sur câble) – 110 Mbps à 10 mètres Echanges vidéo et périphérie, réseaux de machines (1 maître / 7 esclaves) Objectif: supplanter Bluetooth et WiFi, IrDA, mais aussi le DECT (Digital Enhanced Cordless Telecommunications) pour la Téléphonie.
Les Réseaux Publics

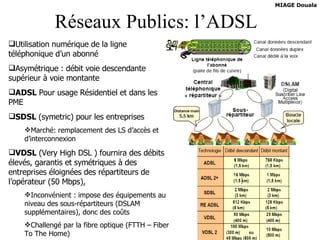

Réseaux Publics: l’ADSL Utilisation numérique de la ligne téléphonique d’un abonné Asymétrique : débit voie descendante supérieur à voie montante ADSL  Pour usage   Résidentiel et dans les PME SDSL  (symetric) pour les entreprises Marché: remplacement des LS d’accès et d’interconnexion VDSL  (Very High DSL ) fournira des débits élevés, garantis et symétriques à des entreprises éloignées des répartiteurs de l’opérateur (50 Mbps), Inconvénient : impose des équipements au niveau des sous-répartiteurs (DSLAM supplémentaires), donc des coûts Challengé par la fibre optique (FTTH – Fiber To The Home)
Réseaux Publics: Câble TV & CPL Le modem-câble du réseau de diffusion TV Les câblo-opérateurs combinent TV, téléphone et Internet Sévères difficultés pour revenir à l’équilibre financier Les distributeurs d’énergie électrique CPL : Courant porteur en ligne, une solution pour le domicile ou l’entreprise Norme HomePlug 1.0 De l’ordre de 14 Mbit/s, potentiellement 85 à 200 Mbit/s Plus sûr que Wi-Fi, chiffrement DES, insensible aux obstacles Plus cher que Wi-Fi (Pour la passerelle, adaptateurs Ethernet/CPL, ADSL/CPL, WiFi/CPL) Sensible aux perturbations (orages, coupures) Equipementiers : Devolo, Oxance, LEA, Netgear, Billion Peut offrir une alternative à l’ADSL en zone non couverte
Réseaux Publics: du WiFi au WiMax WiMAX  ( WorldWide Interoperability for Microwave Access) Plus fiable et plus performant que Wi-Fi, concerne le lien central-abonné, la boucle locale Bande passante de 70 Mbps (10 Mbps réels), Sur la bande 2-8 Ghz avec antenne intérieure Wi-Fi / intérieur des bâtiments et WiMax / extérieur et connexion des WiFi internes. Possibilité voix / données avec QoS et liaisons symétriques WiMAX mobile? 802.16 d  : 35 à 50 Mbit/s sur 1 à 2 Km avec antenne intérieure, 8 à 10 Km avec antenne extérieure. 802.16 e  : Mobilité et roaming transparent entre stations (antennes), concurrent  potentiel de WiFi et du cellulaire 3G. Les réseaux maillés (Mesh) Les points d’accès WiFi sont reliés entre eux par radio (architecture redondante)- Voix et données

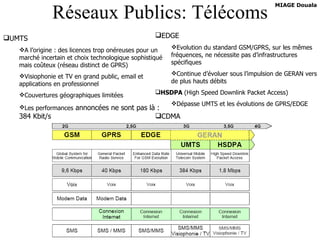

Réseaux Publics: Télécoms UMTS A l’origine : des licences trop onéreuses pour un marché incertain et choix technologique sophistiqué mais coûteux (réseau distinct de GPRS) Visiophonie et TV en grand public, email et applications en professionnel Couvertures géographiques limitées Les performances  annoncées ne sont pas là : 384 Kbit/s EDGE Evolution du standard GSM/GPRS, sur les mêmes fréquences, ne nécessite pas d’infrastructures spécifiques Continue d’évoluer sous l’impulsion de GERAN vers de plus hauts débits HSDPA  (High Speed Downlink Packet Access)  Dépasse UMTS et les évolutions de GPRS/EDGE CDMA

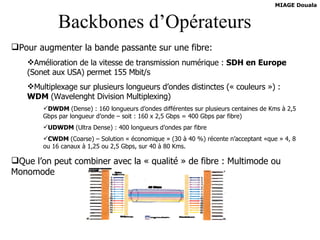

Backbones d’Opérateurs Pour augmenter la bande passante sur une fibre: Amélioration de la vitesse de transmission numérique :  SDH en Europe  (Sonet aux USA) permet 155 Mbit/s Multiplexage sur plusieurs longueurs d’ondes distinctes (« couleurs ») :  WDM  (Wavelenght Division Multiplexing) DWDM  (Dense) : 160 longueurs d’ondes différentes sur plusieurs centaines de Kms à 2,5 Gbps par longueur d’onde – soit : 160 x 2,5 Gbps = 400 Gbps par fibre) UDWDM  (Ultra Dense) : 400 longueurs d’ondes par fibre CWDM  (Coarse) – Solution « économique » (30 à 40 %) récente n’acceptant «que » 4, 8 ou 16 canaux à 1,25 ou 2,5 Gbps, sur 40 à 80 Kms. Que l’on peut combiner avec la « qualité » de fibre : Multimode ou Monomode
Backbones d’Opérateurs: MPLS La QoS sur réseau IP  : A l’entrée du réseau, les équipements « étiquettent » les flux en fonction de leur « classe de service » (niveau de priorité) 4  flux majeurs : Fichier / Messagerie / Application / Voix Mécanisme plus complexe, mais plus souple Les routeurs d’accès (niveau 3) mélangent routage (pour la découverte du réseau) et commutation (pour le traitement rapide des paquets), et collaborent avec les noeuds MPLS environnants Permet de définir plusieurs routes entre deux points et d’y affecter différents types de trafic, en utilisant des routes explicites et des règles de routage contraintes Permet une vraie balance de charge Inconvénients : Surcoût non négligeable (30-40%) sur les routeurs Demande de personnel très qualifié (ingénierie de trafic à expliciter) A terme, MPLS n’est pas suffisant pour garantir la QoS La gestion des priorités par classe n’est pas suffisament précise Elle devra descendre au niveau des applications

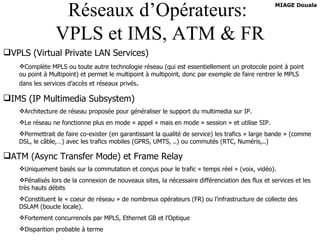

Réseaux d’Opérateurs:  VPLS et IMS, ATM & FR VPLS (Virtual Private LAN Services) Complète MPLS ou toute autre technologie réseau (qui est essentiellement un protocole point à point ou point à Multipoint) et permet le multipoint à multipoint, donc par exemple de faire rentrer le MPLS dans les services d’accès et réseaux privés . IMS (IP Multimedia Subsystem) Architecture de réseau proposée pour généraliser le support du multimedia sur IP. Le réseau ne fonctionne plus en mode « appel » mais en mode « session » et utilise SIP. Permettrait de faire co-exister (en garantissant la qualité de service) les trafics « large bande » (comme DSL, le câble,…) avec les trafics mobiles (GPRS, UMTS, ..) ou commutés (RTC, Numéris,..) ATM (Async Transfer Mode) et Frame Relay Uniquement basés sur la commutation et conçus pour le trafic « temps réel » (voix, vidéo). Pénalisés lors de la connexion de nouveaux sites, la nécessaire différenciation des flux et services et les très hauts débits Constituent le « coeur de réseau » de nombreux opérateurs (FR) ou l’infrastructure de collecte des DSLAM (boucle locale). Fortement concurrencés par MPLS, Ethernet GB et l’Optique Disparition probable à terme

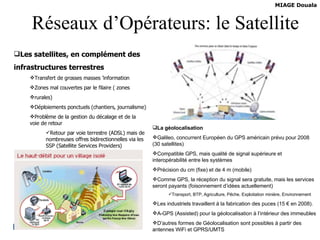

Réseaux d’Opérateurs: le Satellite Les satellites, en complément des infrastructures terrestres Transfert de grosses masses ’information Zones mal couvertes par le filaire ( zones rurales) Déploiements ponctuels (chantiers, journalisme) Problème de la gestion du décalage et de la voie de retour Retour par voie terrestre (ADSL) mais de nombreuses offres bidirectionnelles via les SSP (Satellite Services Providers) Prix encore élevés mais baisse probable La géolocalisation  Galileo, concurrent Européen du GPS américain prévu pour 2008 (30 satellites)  Compatible GPS, mais qualité de signal supérieure et interopérabilité entre les systèmes Précision du cm (fixe) et de 4 m (mobile) Comme GPS, la réception du signal sera gratuite, mais les services seront payants (foisonnement d’idées actuellement) Transport, BTP, Agriculture, Pêche, Exploitation minière, Environnement Les industriels travaillent à la fabrication des puces (15 € en 2008). A-GPS (Assisted) pour la géolocalisation à l’intérieur des immeubles D’autres formes de Géolocalisation sont possibles à partir des antennes WiFi et GPRS/UMTS

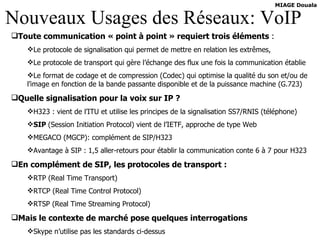

Nouveaux Usages des Réseaux: VoIP Toute communication « point à point » requiert trois éléments  : Le protocole de signalisation qui permet de mettre en relation les extrêmes, Le protocole de transport qui gère l’échange des flux une fois la communication établie Le format de codage et de compression (Codec) qui optimise la qualité du son et/ou de l’image en fonction de la bande passante disponible et de la puissance machine (G.723) Quelle signalisation pour la voix sur IP ? H323 : vient de l’ITU et utilise les principes de la signalisation SS7/RNIS (téléphone) SIP  (Session Initiation Protocol) vient de l’IETF, approche de type Web MEGACO (MGCP): complément de SIP/H323 Avantage à SIP : 1,5 aller-retours pour établir la communication conte 6 à 7 pour H323 En complément de SIP, les protocoles de transport : RTP (Real Time Transport) RTCP (Real Time Control Protocol) RTSP (Real Time Streaming Protocol) Mais le contexte de marché pose quelques interrogations Skype n’utilise pas les standards ci-dessus
Nouveaux Usages des Réseaux: VoIP en entreprise Utiliser des « téléphones IP » pour se connecter directement sur le réseau «Informatique » (avec ou sans fil) Trois solutions  de mise en oeuvre (plus une): Intégrer au PABX existant un module d’extension VoIP (si c’est possible) Utiliser une passerelle TDM/IP (Time Division Multiplexing) Remplacer le PABX par un IPBX et les téléphones par des appareils IP. Recourir à un service extérieur  Centrex IP  via une passerelle Des économies Câblage, Administration, Trafic (économies parfois très substantielles) Souplesse de déploiement (logiciel) et richesse des services offerts
Nouveaux Usages des Réseaux: la TNT TV classique « analogique » : 625 lignes (576 lignes visibles) Codage analogique PAL/SECAM, NTSC Peut être numérisée en  MPEG 2 Le  DivX  est une numérisation permettant de compresser un film sur un CD (qualité VHS) Emission des chaînes TV en numérique par voie Hetzienne ou par toute autre voie (Câble, téléphonie, ..) En MPEG2 pour les 6 chaînes actuelles (SD) En MPEG4 pour les chaînes suivantes (dont cryptées) potentiellement en HD TV HD Deux versions, codage en  MPEG4 / H264 1080i : 25 images /sec.1080 lignes x 1920 pixels (Europe) 720p : 50 images / sec.720 lignes de 1280 pixels (US)

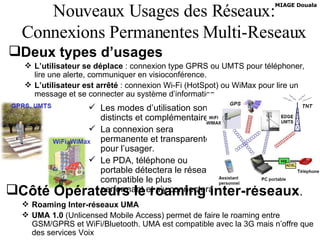

Nouveaux Usages des Réseaux: Connexions Permanentes Multi-Reseaux Deux types d’usages L’utilisateur se déplace  : connexion type GPRS ou UMTS pour téléphoner, lire une alerte, communiquer en visioconférence. L’utilisateur est arrêté  : connexion Wi-Fi (HotSpot) ou WiMax pour lire un message et se connecter au système d’information. Les modes d’utilisation sont distincts et complémentaires. La connexion sera permanente et transparente pour l’usager. Le PDA, téléphone ou portable détectera le réseau compatible le plus performant et s’y connectera Côté Opérateurs le roaming inter-réseaux . Roaming Inter-réseaux UMA UMA 1.0  (Unlicensed Mobile Access) permet de faire le roaming entre GSM/GPRS et WiFi/Bluetooth. UMA est compatible avec la 3G mais n’offre que des services Voix

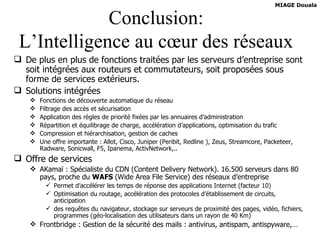

Conclusion: L’Intelligence au cœur des réseaux De plus en plus de fonctions traitées par les serveurs d’entreprise sont soit intégrées aux routeurs et commutateurs, soit proposées sous forme de services extérieurs. Solutions intégrées Fonctions de découverte automatique du réseau Filtrage des accès et sécurisation Application des règles de priorité fixées par les annuaires d’administration Répartition et équilibrage de charge, accélération d’applications, optimisation du trafic Compression et hiérarchisation, gestion de caches Une offre importante : Allot, Cisco, Juniper (Peribit, Redline ), Zeus, Streamcore, Packeteer, Radware, Sonicwall, F5, Ipanema, ActivNetwork,.. Offre de services AKamaï : Spécialiste du CDN (Content Delivery Network). 16.500 serveurs dans 80 pays, proche du  WAFS  (Wide Area File Service) des réseaux d’entreprise Permet d’accélérer les temps de réponse des applications Internet (facteur 10) Optimisation du routage, accélération des protocoles d’établissement de circuits, anticipation des requêtes du navigateur, stockage sur serveurs de proximité des pages, vidéo, fichiers, programmes (géo-localisation des utilisateurs dans un rayon de 40 Km) Frontbridge : Gestion de la sécurité des mails : antivirus, antispam, antispyware,…
Conclusion: Un Marché en pleine consolidation Marqué par la mutation de la téléphonie (le fixe ne représente plus que 30 % du marché), la mobilité  (41%), l’accès Internet (8%) et le développement du multimedia Le maître mot est « convergence » des supports et des services : (fixe + mobile), (voix + données + image + TV) De farouches batailles en perspective pour disposer des composants de cette convergence : les opérateurs « longue distance » sont rachetés par les spécialistes de l’accès et de la boucle locale (Verizon (N°1 US) rachète MCI, SBC (N°2) ATT). Y-aura-t-il toujours une frontière entre grand public et entreprise? La TVHD / TNT restera-t-elle hertzienne ou filaire /cellulaire? Quel sera le rôle des MVNO (Mobile Virtual Network Operator) ? Aujourd’hui simples opérateurs alternatifs en téléphonie mobile (Debitel, mais aussi Universal Mobile , The Phone House, NRJ, Neuf, .. ) mais aussi pour entreprise (Future Telecom, Vanco, ..) Coté fabricants, le marché de la téléphonie pure est en profonde mutation, celui de l’Informatique se diversifie Il faut passer du Réseau / PABX au « tout IP-services compris » Rapprochements Alcatel-Lucent, Nokia-Siemens, Nortel-Microsoft

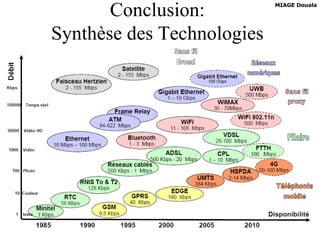

Conclusion: Synthèse des Technologies

Contenu connexe

Tendances

Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...
Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...
Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...
Hadjer BENHADJ DJILALI

Projet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseauxProjet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseaux
Cheikh Tidiane DIABANG

Réseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire EpitaRéseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire Epita
sylvain Lamblot

Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)
EL AMRI El Hassan

Réseaux locaux sans fil wlan
Réseaux locaux sans fil  wlanRéseaux locaux sans fil  wlan
Réseaux locaux sans fil wlan
EL AMRI El Hassan

Fibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvauxFibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvaux
Cyberco

Qualité de Service dans les Réseaux Mobiles Ad Hoc
Qualité de Service   dans les  Réseaux Mobiles Ad HocQualité de Service   dans les  Réseaux Mobiles Ad Hoc
Qualité de Service dans les Réseaux Mobiles Ad Hoc
Hadjer BENHADJ DJILALI

Le point sur la technologie LTE
Le point sur la technologie LTELe point sur la technologie LTE
Le point sur la technologie LTE
Fracarro France

Formation - WiFi
Formation - WiFiFormation - WiFi
Formation - WiFi
Patrick Vincent

Présentation lte h.a.khmaies
Présentation lte  h.a.khmaiesPrésentation lte  h.a.khmaies
Présentation lte h.a.khmaies
khmaies HAJ AMMAR

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL
Aymen Bouzid

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobiles
Roger Assa

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies
Qualiméditerranée

Objectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement NeufObjectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement Neuf
Fédération Française des Télécoms

Wi-fi
Wi-fiWi-fi
6 lte cours (1)
6 lte cours (1)6 lte cours (1)
6 lte cours (1)
Amira Abdi


Tendances (20)

Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...
Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...
Forwarding Group Multicast Protocol (FGMP) for Multihop, Mobile Wireless Netw...

Projet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseauxProjet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseaux

Réseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire EpitaRéseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire Epita

Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)

Réseaux locaux sans fil wlan
Réseaux locaux sans fil  wlanRéseaux locaux sans fil  wlan
Réseaux locaux sans fil wlan

Simulation de réseaux pon
Simulation de réseaux ponSimulation de réseaux pon
Simulation de réseaux pon

Fibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvauxFibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvaux

Qualité de Service dans les Réseaux Mobiles Ad Hoc
Qualité de Service   dans les  Réseaux Mobiles Ad HocQualité de Service   dans les  Réseaux Mobiles Ad Hoc
Qualité de Service dans les Réseaux Mobiles Ad Hoc

Le point sur la technologie LTE
Le point sur la technologie LTELe point sur la technologie LTE
Le point sur la technologie LTE

Formation - WiFi
Formation - WiFiFormation - WiFi
Formation - WiFi

Présentation lte h.a.khmaies
Présentation lte  h.a.khmaiesPrésentation lte  h.a.khmaies
Présentation lte h.a.khmaies

X dsl
X dslX dsl
X dsl

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL

FTTH
FTTHFTTH
FTTH

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobiles

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies

Objectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement NeufObjectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement Neuf

4 g evolution
4 g evolution4 g evolution
4 g evolution

Wi-fi
Wi-fiWi-fi
Wi-fi

6 lte cours (1)
6 lte cours (1)6 lte cours (1)
6 lte cours (1)


En vedette

Presentation pfe ingenieur d etat securite reseau et systemes
Presentation pfe ingenieur d etat securite reseau et systemesPresentation pfe ingenieur d etat securite reseau et systemes
Presentation pfe ingenieur d etat securite reseau et systemes
Hicham Moujahid

Introduction à La Sécurité Informatique 1/2
Introduction à La Sécurité Informatique 1/2Introduction à La Sécurité Informatique 1/2
Introduction à La Sécurité Informatique 1/2
Sylvain Maret

Sécurité des systèmes d'information
Sécurité des systèmes d'informationSécurité des systèmes d'information
Sécurité des systèmes d'information
Franck Franchin

Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0
EL AMRI El Hassan

Travaux pratiques configuration du routage entre réseaux locaux virtuels
Travaux pratiques   configuration du routage entre réseaux locaux virtuelsTravaux pratiques   configuration du routage entre réseaux locaux virtuels
Travaux pratiques configuration du routage entre réseaux locaux virtuels
Mohamed Keita

Rapport De Stage SéCurité Wimax Mobile
Rapport De Stage   SéCurité Wimax MobileRapport De Stage   SéCurité Wimax Mobile
Rapport De Stage SéCurité Wimax Mobile
Valentin Paquot

Présentation projet fin d'etude licence informatique 2009
Présentation projet fin d'etude licence informatique 2009Présentation projet fin d'etude licence informatique 2009
Présentation projet fin d'etude licence informatique 2009
Aniss Bouraba

Negociation contractuelle
Negociation contractuelleNegociation contractuelle
Negociation contractuelle
Prof. Jacques Folon (Ph.D)

Qos formation-mettre-en-oeuvre-la-qos-cisco
Qos formation-mettre-en-oeuvre-la-qos-ciscoQos formation-mettre-en-oeuvre-la-qos-cisco
Qos formation-mettre-en-oeuvre-la-qos-cisco
CERTyou Formation

Carte mentale du cours qualité de servie ip
Carte mentale du cours qualité de servie ip Carte mentale du cours qualité de servie ip
Carte mentale du cours qualité de servie ip
Dr, Noureddine IDBOUFKER

Chapter 2 switches
Chapter 2   switchesChapter 2   switches
Chapter 2 switches
kratos2424

Chapter 03 - VLANs
Chapter 03 - VLANsChapter 03 - VLANs
Chapter 03 - VLANs
Yaser Rahmati

Présentation de l'Architecture de Développement du projet TRANS@ctions
Présentation de l'Architecture de Développement du projet TRANS@ctionsPrésentation de l'Architecture de Développement du projet TRANS@ctions
Présentation de l'Architecture de Développement du projet TRANS@ctions
Frédéric Sagez

Ses222 - Victor et Nicolas
Ses222 - Victor et NicolasSes222 - Victor et Nicolas
Ses222 - Victor et Nicolas
victor-lf

Offre d'emploi Ingénieur intégration système LINUX H/F
Offre d'emploi Ingénieur intégration système LINUX H/FOffre d'emploi Ingénieur intégration système LINUX H/F
Offre d'emploi Ingénieur intégration système LINUX H/F
Simstream

LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...
LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...
LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...
Jean-Antoine Moreau

Media center sous linux
Media center sous linuxMedia center sous linux
Media center sous linux
Yannick Pavard

Forum aaf preuve sécurité 22 mars 2013 (2)
Forum aaf preuve  sécurité 22 mars 2013 (2)Forum aaf preuve  sécurité 22 mars 2013 (2)
Forum aaf preuve sécurité 22 mars 2013 (2)
AssociationAF

LinPKI
LinPKILinPKI
LinPKI
LINAGORA


En vedette (20)

Presentation pfe ingenieur d etat securite reseau et systemes
Presentation pfe ingenieur d etat securite reseau et systemesPresentation pfe ingenieur d etat securite reseau et systemes
Presentation pfe ingenieur d etat securite reseau et systemes

Introduction à La Sécurité Informatique 1/2
Introduction à La Sécurité Informatique 1/2Introduction à La Sécurité Informatique 1/2
Introduction à La Sécurité Informatique 1/2

Sécurité des systèmes d'information
Sécurité des systèmes d'informationSécurité des systèmes d'information
Sécurité des systèmes d'information

Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0

Travaux pratiques configuration du routage entre réseaux locaux virtuels
Travaux pratiques   configuration du routage entre réseaux locaux virtuelsTravaux pratiques   configuration du routage entre réseaux locaux virtuels
Travaux pratiques configuration du routage entre réseaux locaux virtuels

Rapport De Stage SéCurité Wimax Mobile
Rapport De Stage   SéCurité Wimax MobileRapport De Stage   SéCurité Wimax Mobile
Rapport De Stage SéCurité Wimax Mobile

Présentation projet fin d'etude licence informatique 2009
Présentation projet fin d'etude licence informatique 2009Présentation projet fin d'etude licence informatique 2009
Présentation projet fin d'etude licence informatique 2009

Negociation contractuelle
Negociation contractuelleNegociation contractuelle
Negociation contractuelle

Qos formation-mettre-en-oeuvre-la-qos-cisco
Qos formation-mettre-en-oeuvre-la-qos-ciscoQos formation-mettre-en-oeuvre-la-qos-cisco
Qos formation-mettre-en-oeuvre-la-qos-cisco

Carte mentale du cours qualité de servie ip
Carte mentale du cours qualité de servie ip Carte mentale du cours qualité de servie ip
Carte mentale du cours qualité de servie ip

Chapter 2 switches
Chapter 2   switchesChapter 2   switches
Chapter 2 switches

Chapter 03 - VLANs
Chapter 03 - VLANsChapter 03 - VLANs
Chapter 03 - VLANs

Présentation de l'Architecture de Développement du projet TRANS@ctions
Présentation de l'Architecture de Développement du projet TRANS@ctionsPrésentation de l'Architecture de Développement du projet TRANS@ctions
Présentation de l'Architecture de Développement du projet TRANS@ctions

Ses222 - Victor et Nicolas
Ses222 - Victor et NicolasSes222 - Victor et Nicolas
Ses222 - Victor et Nicolas

Virtualisation
VirtualisationVirtualisation
Virtualisation

Offre d'emploi Ingénieur intégration système LINUX H/F
Offre d'emploi Ingénieur intégration système LINUX H/FOffre d'emploi Ingénieur intégration système LINUX H/F
Offre d'emploi Ingénieur intégration système LINUX H/F

LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...
LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...
LINUX Mise en place d’une exploitation industrialisée – automatisée – sécuris...

Media center sous linux
Media center sous linuxMedia center sous linux
Media center sous linux

Forum aaf preuve sécurité 22 mars 2013 (2)
Forum aaf preuve  sécurité 22 mars 2013 (2)Forum aaf preuve  sécurité 22 mars 2013 (2)
Forum aaf preuve sécurité 22 mars 2013 (2)

LinPKI
LinPKILinPKI
LinPKI


Similaire à Synthèse des Réseaux

Chapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdfChapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdf
kohay75604

CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdfCM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
docteurgyneco1

2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss
mohamedsaidi212001

802.11ac.pptx
802.11ac.pptx802.11ac.pptx
802.11ac.pptx
AmiraKebache

4G.pdf
4G.pdf4G.pdf
4G.pdf
JasserKouki5

Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)
Robert Vivanco Salcedo

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf
MohamedElbrak2

0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx
FerdawsBNasrBSalah

Wimax
WimaxWimax
Wimax
noura amri

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt
AmalHadri2

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx
EyaSarhani

Cablage structuré
Cablage structuréCablage structuré
Cablage structuré
aziz rafa

[FR] Les connexions SDSL chez OVH Télécom
[FR] Les connexions SDSL chez OVH Télécom[FR] Les connexions SDSL chez OVH Télécom
[FR] Les connexions SDSL chez OVH Télécom
OVHcloud

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux
Ines Kechiche

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt
bochramiinfo

Les reseaux sans_fil-jeremie_anzevui
Les reseaux sans_fil-jeremie_anzevuiLes reseaux sans_fil-jeremie_anzevui
Les reseaux sans_fil-jeremie_anzevui
Cherboub Eifore


Similaire à Synthèse des Réseaux (20)

Chapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdfChapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdf

CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdfCM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf

2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss

Umts et wan
Umts et wanUmts et wan
Umts et wan

802.11ac.pptx
802.11ac.pptx802.11ac.pptx
802.11ac.pptx

Cisco
CiscoCisco
Cisco

4G.pdf
4G.pdf4G.pdf
4G.pdf

Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)

Cell6a13
Cell6a13Cell6a13
Cell6a13

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf

0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx

Wimax
WimaxWimax
Wimax

Examen1
Examen1Examen1
Examen1

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx

Cablage structuré
Cablage structuréCablage structuré
Cablage structuré

[FR] Les connexions SDSL chez OVH Télécom
[FR] Les connexions SDSL chez OVH Télécom[FR] Les connexions SDSL chez OVH Télécom
[FR] Les connexions SDSL chez OVH Télécom

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt

Les reseaux sans_fil-jeremie_anzevui
Les reseaux sans_fil-jeremie_anzevuiLes reseaux sans_fil-jeremie_anzevui
Les reseaux sans_fil-jeremie_anzevui


Plus de Paulin CHOUDJA

Intranet, KM & IT Governance
Intranet, KM & IT GovernanceIntranet, KM & IT Governance
Intranet, KM & IT Governance
Paulin CHOUDJA

Urbanisation & Architectures
Urbanisation & ArchitecturesUrbanisation & Architectures
Urbanisation & Architectures
Paulin CHOUDJA

Environnements & Développements
Environnements & DéveloppementsEnvironnements & Développements
Environnements & Développements
Paulin CHOUDJA

Sécurités & Annuaires
Sécurités & AnnuairesSécurités & Annuaires
Sécurités & Annuaires
Paulin CHOUDJA

Technologies & Systèmes
Technologies & SystèmesTechnologies & Systèmes
Technologies & Systèmes
Paulin CHOUDJA

Cours sur Internet
Cours sur InternetCours sur Internet
Cours sur Internet
Paulin CHOUDJA


Plus de Paulin CHOUDJA (7)

Intranet, KM & IT Governance
Intranet, KM & IT GovernanceIntranet, KM & IT Governance
Intranet, KM & IT Governance

E-Business & CRM
E-Business & CRME-Business & CRM
E-Business & CRM

Urbanisation & Architectures
Urbanisation & ArchitecturesUrbanisation & Architectures
Urbanisation & Architectures

Environnements & Développements
Environnements & DéveloppementsEnvironnements & Développements
Environnements & Développements

Sécurités & Annuaires
Sécurités & AnnuairesSécurités & Annuaires
Sécurités & Annuaires

Technologies & Systèmes
Technologies & SystèmesTechnologies & Systèmes
Technologies & Systèmes

Cours sur Internet
Cours sur InternetCours sur Internet
Cours sur Internet


Dernier

Meetup LFUG : Cahier de vacances Liferay
Meetup LFUG : Cahier de vacances LiferayMeetup LFUG : Cahier de vacances Liferay
Meetup LFUG : Cahier de vacances Liferay
Sébastien Le Marchand

Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...
Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...
Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...
Erol GIRAUDY

CLAUDE 3.5 SONNET EXPLICATIONS sur les usages
CLAUDE 3.5 SONNET EXPLICATIONS sur les usagesCLAUDE 3.5 SONNET EXPLICATIONS sur les usages
CLAUDE 3.5 SONNET EXPLICATIONS sur les usages
Erol GIRAUDY

Tutoriel interactif d’ingénierie rapide d’Anthropic.pdf
Tutoriel interactif d’ingénierie rapide d’Anthropic.pdfTutoriel interactif d’ingénierie rapide d’Anthropic.pdf
Tutoriel interactif d’ingénierie rapide d’Anthropic.pdf
Erol GIRAUDY

Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...
Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...
Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...
Maalik Jallo

Introduction à Crossplane (Talk Devoxx 2023)
Introduction à Crossplane (Talk Devoxx 2023)Introduction à Crossplane (Talk Devoxx 2023)
Introduction à Crossplane (Talk Devoxx 2023)
Adrien Blind

Cours d'Intelligence Artificielle et Apprentissage Automatique.pptx
Cours d'Intelligence Artificielle et Apprentissage Automatique.pptxCours d'Intelligence Artificielle et Apprentissage Automatique.pptx
Cours d'Intelligence Artificielle et Apprentissage Automatique.pptx
Jacques KIZA DIMANDJA

procede de fabrication mecanique et industriel
procede de fabrication mecanique et industrielprocede de fabrication mecanique et industriel
procede de fabrication mecanique et industriel
saadbellaari


Dernier (8)

Meetup LFUG : Cahier de vacances Liferay
Meetup LFUG : Cahier de vacances LiferayMeetup LFUG : Cahier de vacances Liferay
Meetup LFUG : Cahier de vacances Liferay

Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...
Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...
Vision de Claude 3.5 SONNET Comment utiliser la vision Utilisez les capacités...

CLAUDE 3.5 SONNET EXPLICATIONS sur les usages
CLAUDE 3.5 SONNET EXPLICATIONS sur les usagesCLAUDE 3.5 SONNET EXPLICATIONS sur les usages
CLAUDE 3.5 SONNET EXPLICATIONS sur les usages

Tutoriel interactif d’ingénierie rapide d’Anthropic.pdf
Tutoriel interactif d’ingénierie rapide d’Anthropic.pdfTutoriel interactif d’ingénierie rapide d’Anthropic.pdf
Tutoriel interactif d’ingénierie rapide d’Anthropic.pdf

Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...
Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...
Transformation Digitale - Initiez-vous à l'informatique et à l'utilisation de...

Introduction à Crossplane (Talk Devoxx 2023)
Introduction à Crossplane (Talk Devoxx 2023)Introduction à Crossplane (Talk Devoxx 2023)
Introduction à Crossplane (Talk Devoxx 2023)

Cours d'Intelligence Artificielle et Apprentissage Automatique.pptx
Cours d'Intelligence Artificielle et Apprentissage Automatique.pptxCours d'Intelligence Artificielle et Apprentissage Automatique.pptx
Cours d'Intelligence Artificielle et Apprentissage Automatique.pptx

procede de fabrication mecanique et industriel
procede de fabrication mecanique et industrielprocede de fabrication mecanique et industriel
procede de fabrication mecanique et industriel


Synthèse des Réseaux

  • 1. Synthèse des Réseaux Paulin CHOUDJA
  • 2. Les Réseaux: Une affaire de paquets
  • 3. Routage versus Commutation Acheminement et tri des paquets de façon individuelle Nécessite la remise en forme du flux dans le terminal (TCP) Plus flexible, plus simple Grosse consommation de la mémoire Peu de latence et présivibilité Circuit prédéterminé physique (téléphone) ou virtuel (VPN) Plus efficace Meilleur latence et présivibilité Plus complexe à déployer Moins évolutif Fort développement des routeurs, mais forte concurrence des commutateurs Aujourd’hui, de nombreux équipements assurent les deux fonctions
  • 5. Supports Physiques de Transmission Les Debits: Câble simple: 300 Mbps (électrons dans le cuivre) Optique: 10, 100 Gbps et + (vitesse de la lumière) Sans-fil: 100Mbps et + Les Usages
  • 6. Réseaux Locaux: l’Ethernet Après le 10 Base T (10 Mbps sur paire téléphonique), le 100 Mbps en local (200m), banal sur tout média physique Un même câble pour voix, données et …. électricité Une norme, 802.3af pour courant, voix et données sur un même cable : Power Over Ethernet (POE) – De 15 W à 35 W (bientôt 70 W) - alimentation des équipements réseaux, demain PC & portable. Dès 2000, le 1Gbps est normalisé et diffusé Le Gigabit Ethernet 1000BaseX (1Gbps) est normalisé IEEE Sur 100 mètres sur cuivre (catégorie 5), 2 km sur fibre optique multimode OM3 et jusqu’à 70 km en monomode (chère) Intel pousse à la généralisation du Gigabit Ethernet sur les PC En 2002 : 802.3ae est une norme 10 Gbps pour fibre optique mono ou multi-mode. Une variante 802.3ak normalise le 10 Gbps sur coaxial mince sur 15 m (pour connecter des racks de commutateurs dans les baies techniques) En 2006, 10GBaseT sur cuivre pour 10G sur 100 m sur UTP (4 paires torsadées non blindées) ou STP (blindées). Tout n’est pas encore défini et les fabricants travaillent sur les câbles et sur les connecteurs (RJ 45 amélioré). D’autres types de réseaux locaux non-Ethernet subsistent comme le FC (Fiber Channel) qui utilise la fibre optique pour interconnecter serveurs et stockage à grande vitesse (4 Gbps)
  • 7. Réseaux Locaux: Le Sans Fil Norme 802.11 (WiFi=Wireless Fidelity) Déployé dans les entreprises et lieux ouverts (hôtels, aéroports, gares, …) Offres disponibles: Cisco, Symbol, NEC, Lucent, Proxim, Linksys, Netgear,… Variantes 802.11d : interopérabilité entre pays 802.11e : La QoS sur 802.11 a, b et g 802.11f : Interopérabilité entre fournisseurs d’accès (roaming) 802.11i : Complément sécurité de 802.11 a, b, g
  • 8. Réseaux Locaux: Du Lan au PAN Pour constituer son Personal Area Network (PAN) Bluetooth : pour ne plus s’encombrer de fils Une puce à 2,4 Ghz pour une grande diversité d’appareils potentiels Téléphones mobiles, organiseurs, modems, écouteurs mains libres, appareils photos, PC, vidéo-projecteurs, équipements automobiles, … Standard 802.15. Première version à 721 Kb/s (1 Mbps en théorie). Version EDR (Enhanced Data Rate) : 2,1 Mb/s - Futur : 55 Mb/s potentiels. Un concurrent: WUSB d’Intel ( Wireless USB) Norme 802.15.3 aussi connue sous le nom de UWB (Ultra Wide Band) 480 Mbps (soit équivalent à USB 2.0 sur câble) – 110 Mbps à 10 mètres Echanges vidéo et périphérie, réseaux de machines (1 maître / 7 esclaves) Objectif: supplanter Bluetooth et WiFi, IrDA, mais aussi le DECT (Digital Enhanced Cordless Telecommunications) pour la Téléphonie.
  • 10. Réseaux Publics: l’ADSL Utilisation numérique de la ligne téléphonique d’un abonné Asymétrique : débit voie descendante supérieur à voie montante ADSL Pour usage Résidentiel et dans les PME SDSL (symetric) pour les entreprises Marché: remplacement des LS d’accès et d’interconnexion VDSL (Very High DSL ) fournira des débits élevés, garantis et symétriques à des entreprises éloignées des répartiteurs de l’opérateur (50 Mbps), Inconvénient : impose des équipements au niveau des sous-répartiteurs (DSLAM supplémentaires), donc des coûts Challengé par la fibre optique (FTTH – Fiber To The Home)
  • 11. Réseaux Publics: Câble TV & CPL Le modem-câble du réseau de diffusion TV Les câblo-opérateurs combinent TV, téléphone et Internet Sévères difficultés pour revenir à l’équilibre financier Les distributeurs d’énergie électrique CPL : Courant porteur en ligne, une solution pour le domicile ou l’entreprise Norme HomePlug 1.0 De l’ordre de 14 Mbit/s, potentiellement 85 à 200 Mbit/s Plus sûr que Wi-Fi, chiffrement DES, insensible aux obstacles Plus cher que Wi-Fi (Pour la passerelle, adaptateurs Ethernet/CPL, ADSL/CPL, WiFi/CPL) Sensible aux perturbations (orages, coupures) Equipementiers : Devolo, Oxance, LEA, Netgear, Billion Peut offrir une alternative à l’ADSL en zone non couverte
  • 12. Réseaux Publics: du WiFi au WiMax WiMAX ( WorldWide Interoperability for Microwave Access) Plus fiable et plus performant que Wi-Fi, concerne le lien central-abonné, la boucle locale Bande passante de 70 Mbps (10 Mbps réels), Sur la bande 2-8 Ghz avec antenne intérieure Wi-Fi / intérieur des bâtiments et WiMax / extérieur et connexion des WiFi internes. Possibilité voix / données avec QoS et liaisons symétriques WiMAX mobile? 802.16 d : 35 à 50 Mbit/s sur 1 à 2 Km avec antenne intérieure, 8 à 10 Km avec antenne extérieure. 802.16 e : Mobilité et roaming transparent entre stations (antennes), concurrent potentiel de WiFi et du cellulaire 3G. Les réseaux maillés (Mesh) Les points d’accès WiFi sont reliés entre eux par radio (architecture redondante)- Voix et données
  • 13. Réseaux Publics: Télécoms UMTS A l’origine : des licences trop onéreuses pour un marché incertain et choix technologique sophistiqué mais coûteux (réseau distinct de GPRS) Visiophonie et TV en grand public, email et applications en professionnel Couvertures géographiques limitées Les performances annoncées ne sont pas là : 384 Kbit/s EDGE Evolution du standard GSM/GPRS, sur les mêmes fréquences, ne nécessite pas d’infrastructures spécifiques Continue d’évoluer sous l’impulsion de GERAN vers de plus hauts débits HSDPA (High Speed Downlink Packet Access) Dépasse UMTS et les évolutions de GPRS/EDGE CDMA
  • 14. Backbones d’Opérateurs Pour augmenter la bande passante sur une fibre: Amélioration de la vitesse de transmission numérique : SDH en Europe (Sonet aux USA) permet 155 Mbit/s Multiplexage sur plusieurs longueurs d’ondes distinctes (« couleurs ») : WDM (Wavelenght Division Multiplexing) DWDM (Dense) : 160 longueurs d’ondes différentes sur plusieurs centaines de Kms à 2,5 Gbps par longueur d’onde – soit : 160 x 2,5 Gbps = 400 Gbps par fibre) UDWDM (Ultra Dense) : 400 longueurs d’ondes par fibre CWDM (Coarse) – Solution « économique » (30 à 40 %) récente n’acceptant «que » 4, 8 ou 16 canaux à 1,25 ou 2,5 Gbps, sur 40 à 80 Kms. Que l’on peut combiner avec la « qualité » de fibre : Multimode ou Monomode
  • 15. Backbones d’Opérateurs: MPLS La QoS sur réseau IP : A l’entrée du réseau, les équipements « étiquettent » les flux en fonction de leur « classe de service » (niveau de priorité) 4 flux majeurs : Fichier / Messagerie / Application / Voix Mécanisme plus complexe, mais plus souple Les routeurs d’accès (niveau 3) mélangent routage (pour la découverte du réseau) et commutation (pour le traitement rapide des paquets), et collaborent avec les noeuds MPLS environnants Permet de définir plusieurs routes entre deux points et d’y affecter différents types de trafic, en utilisant des routes explicites et des règles de routage contraintes Permet une vraie balance de charge Inconvénients : Surcoût non négligeable (30-40%) sur les routeurs Demande de personnel très qualifié (ingénierie de trafic à expliciter) A terme, MPLS n’est pas suffisant pour garantir la QoS La gestion des priorités par classe n’est pas suffisament précise Elle devra descendre au niveau des applications
  • 16. Réseaux d’Opérateurs: VPLS et IMS, ATM & FR VPLS (Virtual Private LAN Services) Complète MPLS ou toute autre technologie réseau (qui est essentiellement un protocole point à point ou point à Multipoint) et permet le multipoint à multipoint, donc par exemple de faire rentrer le MPLS dans les services d’accès et réseaux privés . IMS (IP Multimedia Subsystem) Architecture de réseau proposée pour généraliser le support du multimedia sur IP. Le réseau ne fonctionne plus en mode « appel » mais en mode « session » et utilise SIP. Permettrait de faire co-exister (en garantissant la qualité de service) les trafics « large bande » (comme DSL, le câble,…) avec les trafics mobiles (GPRS, UMTS, ..) ou commutés (RTC, Numéris,..) ATM (Async Transfer Mode) et Frame Relay Uniquement basés sur la commutation et conçus pour le trafic « temps réel » (voix, vidéo). Pénalisés lors de la connexion de nouveaux sites, la nécessaire différenciation des flux et services et les très hauts débits Constituent le « coeur de réseau » de nombreux opérateurs (FR) ou l’infrastructure de collecte des DSLAM (boucle locale). Fortement concurrencés par MPLS, Ethernet GB et l’Optique Disparition probable à terme
  • 17. Réseaux d’Opérateurs: le Satellite Les satellites, en complément des infrastructures terrestres Transfert de grosses masses ’information Zones mal couvertes par le filaire ( zones rurales) Déploiements ponctuels (chantiers, journalisme) Problème de la gestion du décalage et de la voie de retour Retour par voie terrestre (ADSL) mais de nombreuses offres bidirectionnelles via les SSP (Satellite Services Providers) Prix encore élevés mais baisse probable La géolocalisation Galileo, concurrent Européen du GPS américain prévu pour 2008 (30 satellites) Compatible GPS, mais qualité de signal supérieure et interopérabilité entre les systèmes Précision du cm (fixe) et de 4 m (mobile) Comme GPS, la réception du signal sera gratuite, mais les services seront payants (foisonnement d’idées actuellement) Transport, BTP, Agriculture, Pêche, Exploitation minière, Environnement Les industriels travaillent à la fabrication des puces (15 € en 2008). A-GPS (Assisted) pour la géolocalisation à l’intérieur des immeubles D’autres formes de Géolocalisation sont possibles à partir des antennes WiFi et GPRS/UMTS
  • 18. Nouveaux Usages des Réseaux: VoIP Toute communication « point à point » requiert trois éléments : Le protocole de signalisation qui permet de mettre en relation les extrêmes, Le protocole de transport qui gère l’échange des flux une fois la communication établie Le format de codage et de compression (Codec) qui optimise la qualité du son et/ou de l’image en fonction de la bande passante disponible et de la puissance machine (G.723) Quelle signalisation pour la voix sur IP ? H323 : vient de l’ITU et utilise les principes de la signalisation SS7/RNIS (téléphone) SIP (Session Initiation Protocol) vient de l’IETF, approche de type Web MEGACO (MGCP): complément de SIP/H323 Avantage à SIP : 1,5 aller-retours pour établir la communication conte 6 à 7 pour H323 En complément de SIP, les protocoles de transport : RTP (Real Time Transport) RTCP (Real Time Control Protocol) RTSP (Real Time Streaming Protocol) Mais le contexte de marché pose quelques interrogations Skype n’utilise pas les standards ci-dessus
  • 19. Nouveaux Usages des Réseaux: VoIP en entreprise Utiliser des « téléphones IP » pour se connecter directement sur le réseau «Informatique » (avec ou sans fil) Trois solutions de mise en oeuvre (plus une): Intégrer au PABX existant un module d’extension VoIP (si c’est possible) Utiliser une passerelle TDM/IP (Time Division Multiplexing) Remplacer le PABX par un IPBX et les téléphones par des appareils IP. Recourir à un service extérieur Centrex IP via une passerelle Des économies Câblage, Administration, Trafic (économies parfois très substantielles) Souplesse de déploiement (logiciel) et richesse des services offerts
  • 20. Nouveaux Usages des Réseaux: la TNT TV classique « analogique » : 625 lignes (576 lignes visibles) Codage analogique PAL/SECAM, NTSC Peut être numérisée en MPEG 2 Le DivX est une numérisation permettant de compresser un film sur un CD (qualité VHS) Emission des chaînes TV en numérique par voie Hetzienne ou par toute autre voie (Câble, téléphonie, ..) En MPEG2 pour les 6 chaînes actuelles (SD) En MPEG4 pour les chaînes suivantes (dont cryptées) potentiellement en HD TV HD Deux versions, codage en MPEG4 / H264 1080i : 25 images /sec.1080 lignes x 1920 pixels (Europe) 720p : 50 images / sec.720 lignes de 1280 pixels (US)
  • 21. Nouveaux Usages des Réseaux: Connexions Permanentes Multi-Reseaux Deux types d’usages L’utilisateur se déplace : connexion type GPRS ou UMTS pour téléphoner, lire une alerte, communiquer en visioconférence. L’utilisateur est arrêté : connexion Wi-Fi (HotSpot) ou WiMax pour lire un message et se connecter au système d’information. Les modes d’utilisation sont distincts et complémentaires. La connexion sera permanente et transparente pour l’usager. Le PDA, téléphone ou portable détectera le réseau compatible le plus performant et s’y connectera Côté Opérateurs le roaming inter-réseaux . Roaming Inter-réseaux UMA UMA 1.0 (Unlicensed Mobile Access) permet de faire le roaming entre GSM/GPRS et WiFi/Bluetooth. UMA est compatible avec la 3G mais n’offre que des services Voix
  • 22. Conclusion: L’Intelligence au cœur des réseaux De plus en plus de fonctions traitées par les serveurs d’entreprise sont soit intégrées aux routeurs et commutateurs, soit proposées sous forme de services extérieurs. Solutions intégrées Fonctions de découverte automatique du réseau Filtrage des accès et sécurisation Application des règles de priorité fixées par les annuaires d’administration Répartition et équilibrage de charge, accélération d’applications, optimisation du trafic Compression et hiérarchisation, gestion de caches Une offre importante : Allot, Cisco, Juniper (Peribit, Redline ), Zeus, Streamcore, Packeteer, Radware, Sonicwall, F5, Ipanema, ActivNetwork,.. Offre de services AKamaï : Spécialiste du CDN (Content Delivery Network). 16.500 serveurs dans 80 pays, proche du WAFS (Wide Area File Service) des réseaux d’entreprise Permet d’accélérer les temps de réponse des applications Internet (facteur 10) Optimisation du routage, accélération des protocoles d’établissement de circuits, anticipation des requêtes du navigateur, stockage sur serveurs de proximité des pages, vidéo, fichiers, programmes (géo-localisation des utilisateurs dans un rayon de 40 Km) Frontbridge : Gestion de la sécurité des mails : antivirus, antispam, antispyware,…
  • 23. Conclusion: Un Marché en pleine consolidation Marqué par la mutation de la téléphonie (le fixe ne représente plus que 30 % du marché), la mobilité (41%), l’accès Internet (8%) et le développement du multimedia Le maître mot est « convergence » des supports et des services : (fixe + mobile), (voix + données + image + TV) De farouches batailles en perspective pour disposer des composants de cette convergence : les opérateurs « longue distance » sont rachetés par les spécialistes de l’accès et de la boucle locale (Verizon (N°1 US) rachète MCI, SBC (N°2) ATT). Y-aura-t-il toujours une frontière entre grand public et entreprise? La TVHD / TNT restera-t-elle hertzienne ou filaire /cellulaire? Quel sera le rôle des MVNO (Mobile Virtual Network Operator) ? Aujourd’hui simples opérateurs alternatifs en téléphonie mobile (Debitel, mais aussi Universal Mobile , The Phone House, NRJ, Neuf, .. ) mais aussi pour entreprise (Future Telecom, Vanco, ..) Coté fabricants, le marché de la téléphonie pure est en profonde mutation, celui de l’Informatique se diversifie Il faut passer du Réseau / PABX au « tout IP-services compris » Rapprochements Alcatel-Lucent, Nokia-Siemens, Nortel-Microsoft
