FTTH

Préparée par : Youssef KHANTACHE
1

33

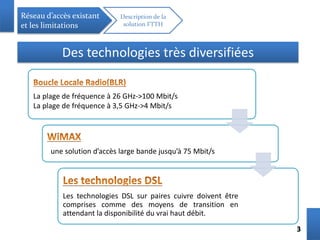

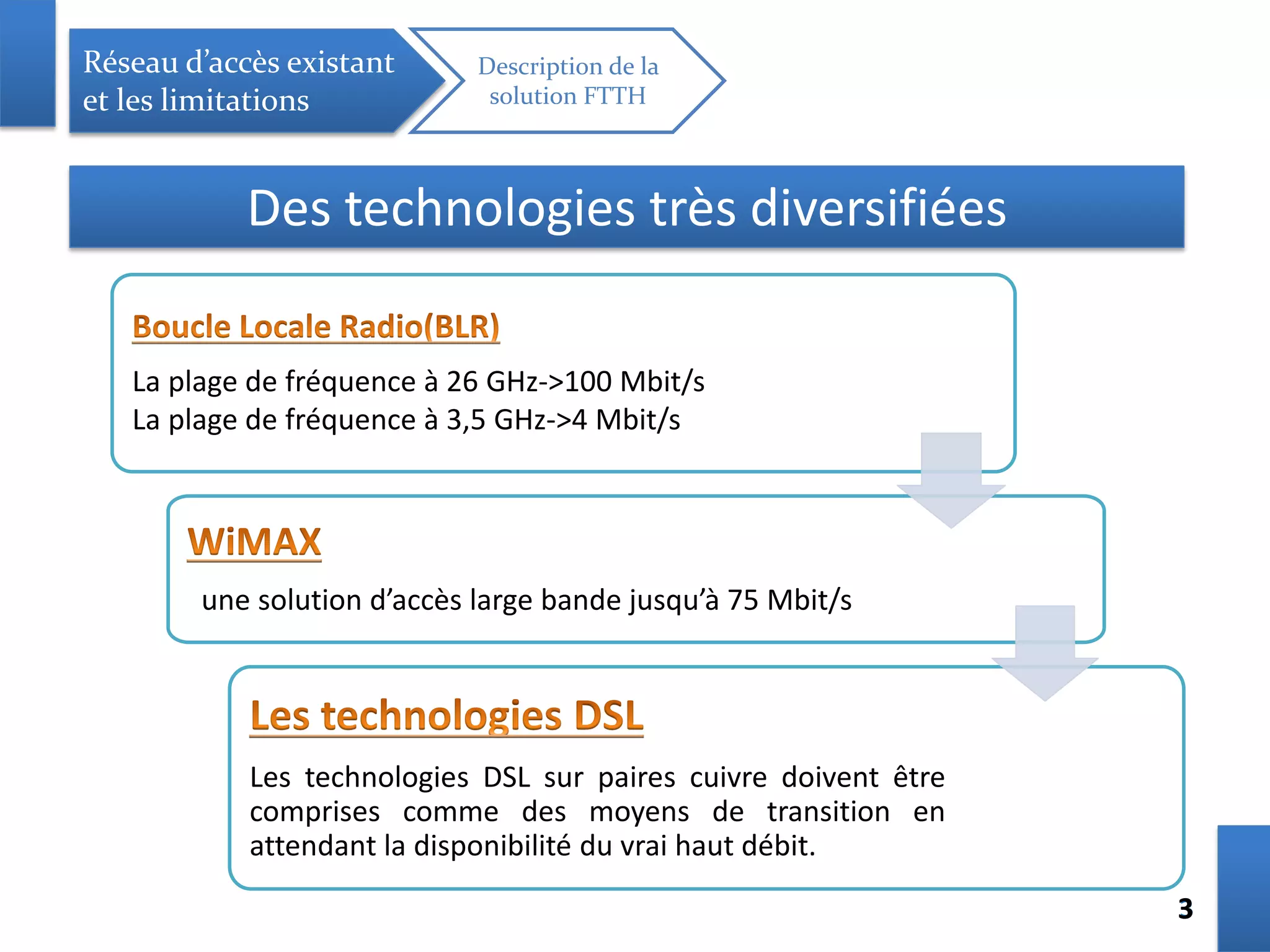

Les technologies DSL sur paires cuivre doivent être
comprises comme des moyens de transition en
attendant la disponibilité du vrai haut débit.
une solution d’accès large bande jusqu’à 75 Mbit/s
La plage de fréquence à 26 GHz->100 Mbit/s
La plage de fréquence à 3,5 GHz->4 Mbit/s
Des technologies très diversifiées
Réseau d’accès existant
et les limitations
Description de la
solution FTTH

44
et les limitations
Description de la
solution FTTH

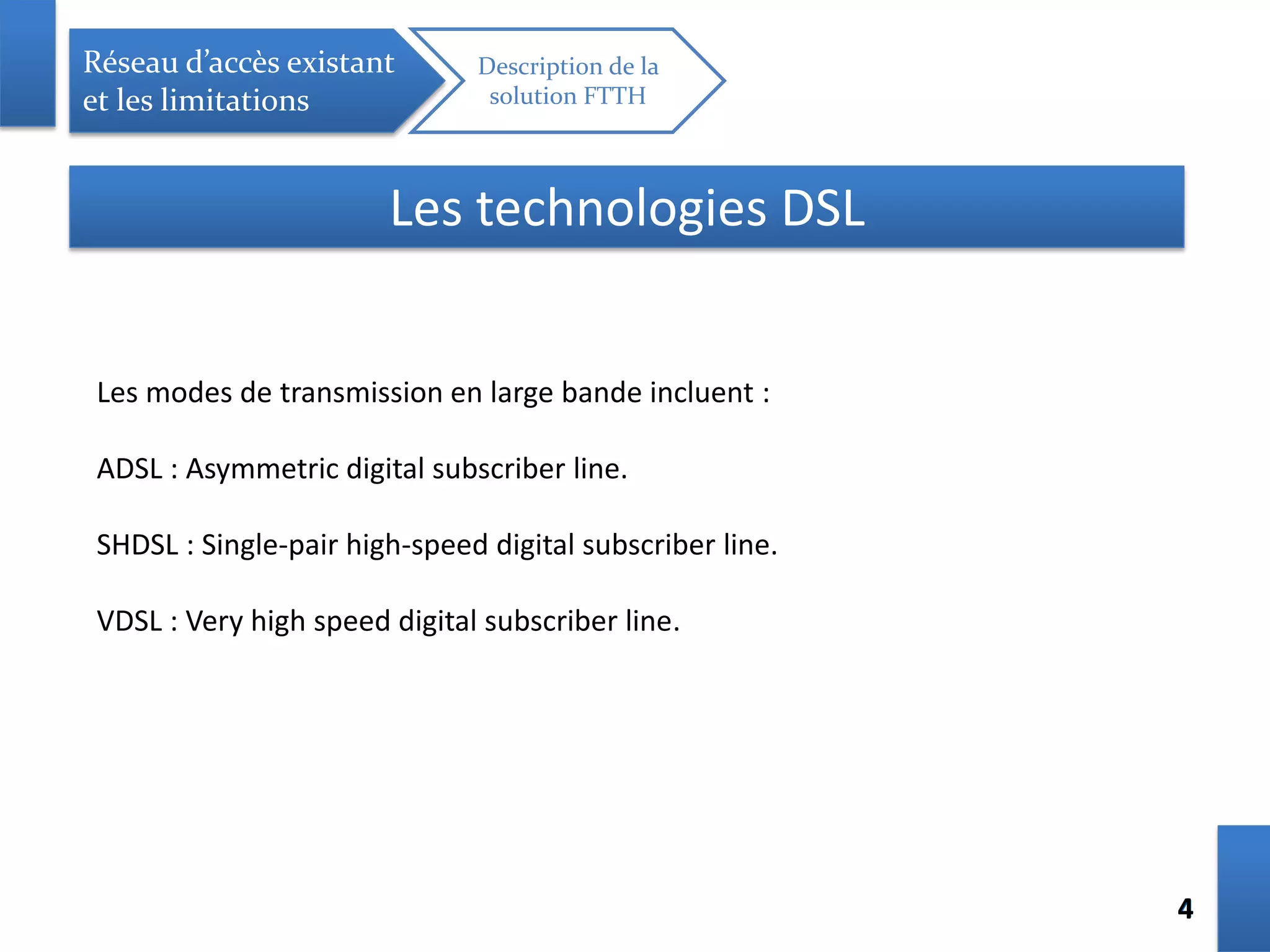

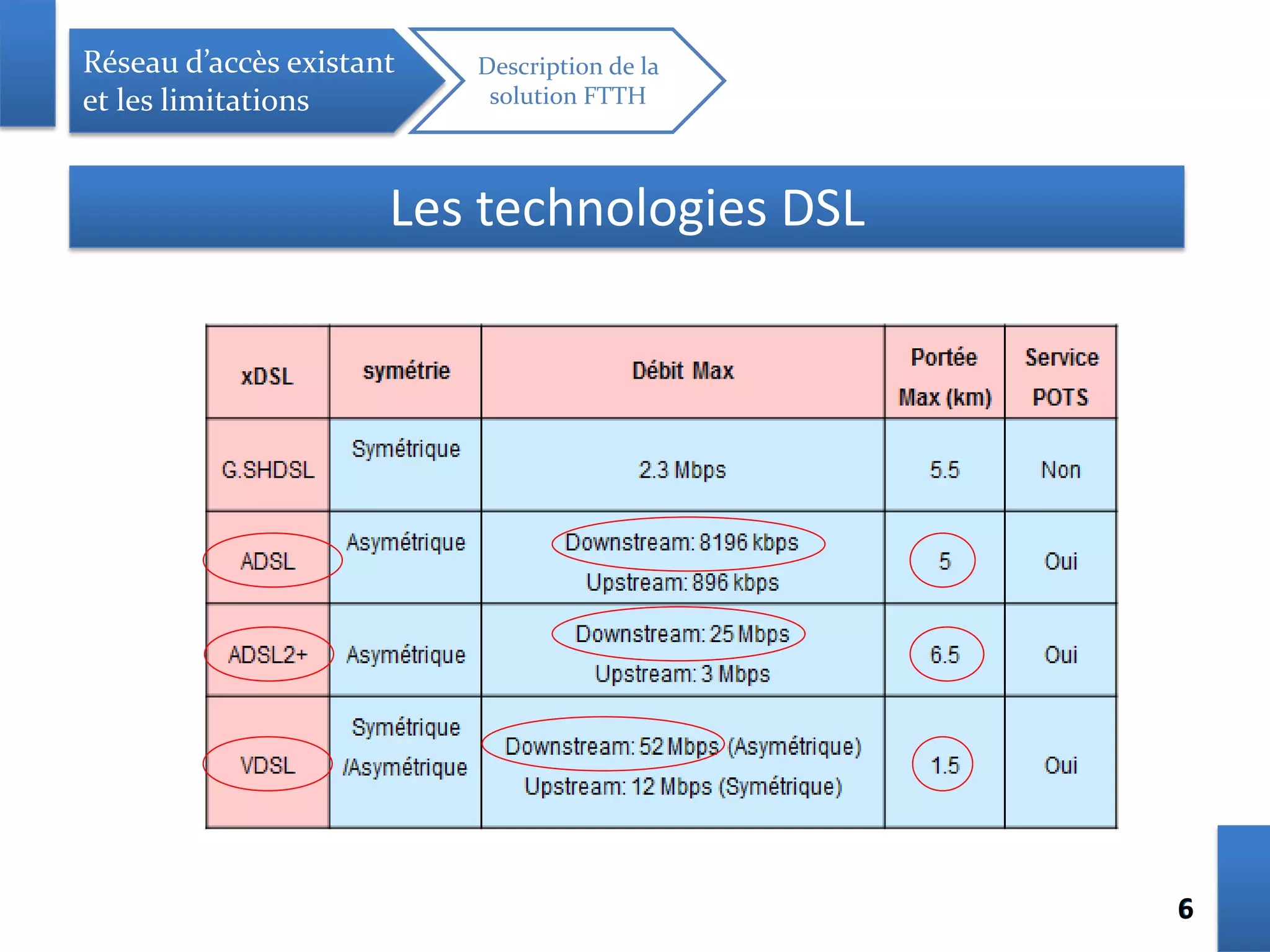

Les technologies DSL
Les modes de transmission en large bande incluent :
ADSL : Asymmetric digital subscriber line.
SHDSL : Single-pair high-speed digital subscriber line.
VDSL : Very high speed digital subscriber line.

55
et les limitations
Description de la
solution FTTH

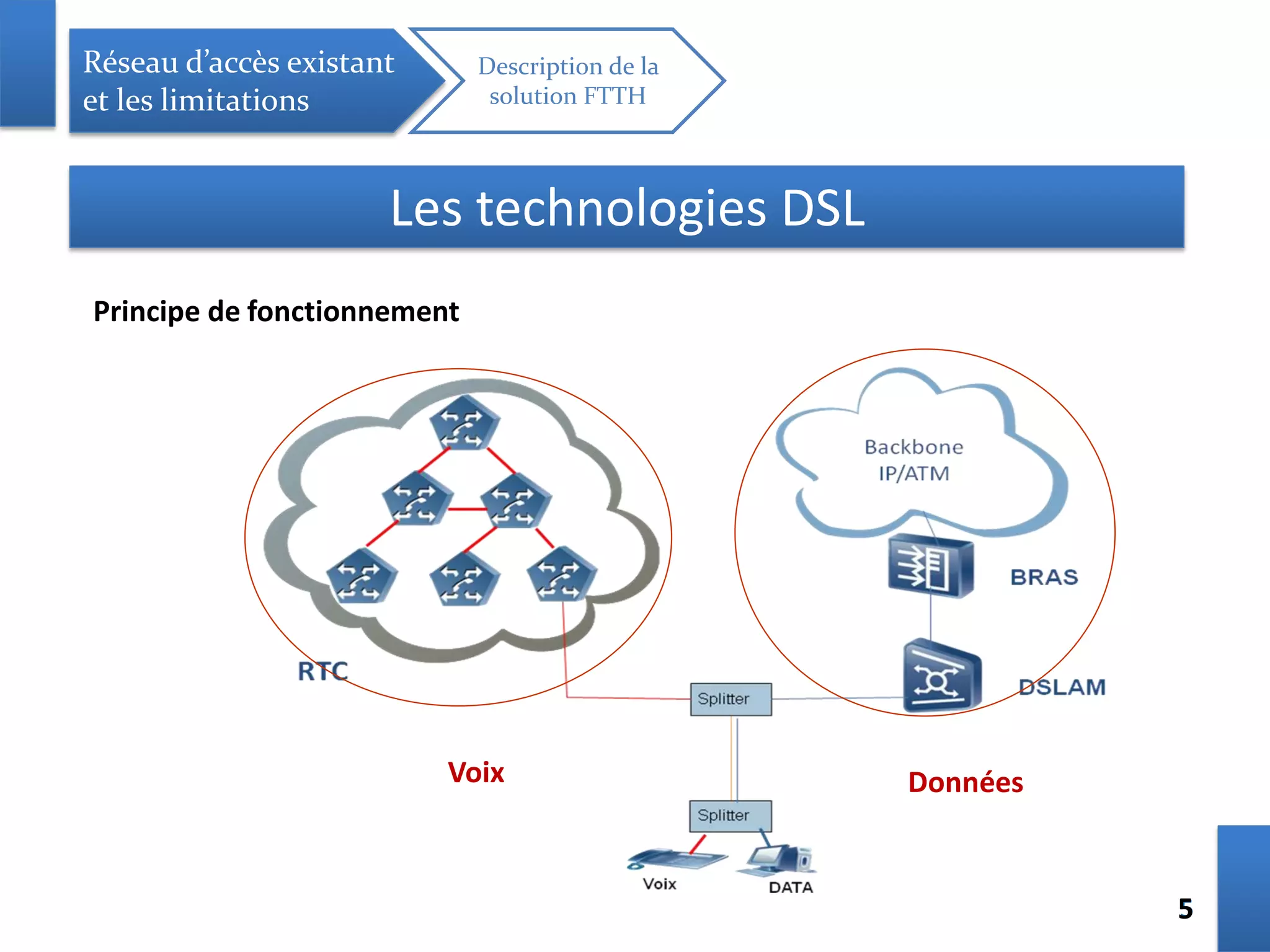

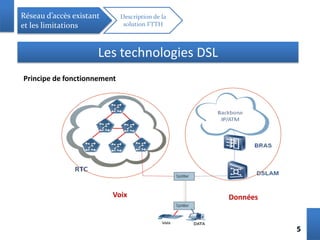

Principe de fonctionnement
Voix Données

66
et les limitations
Description de la
solution FTTH

77
et les limitations
Description de la
solution FTTH

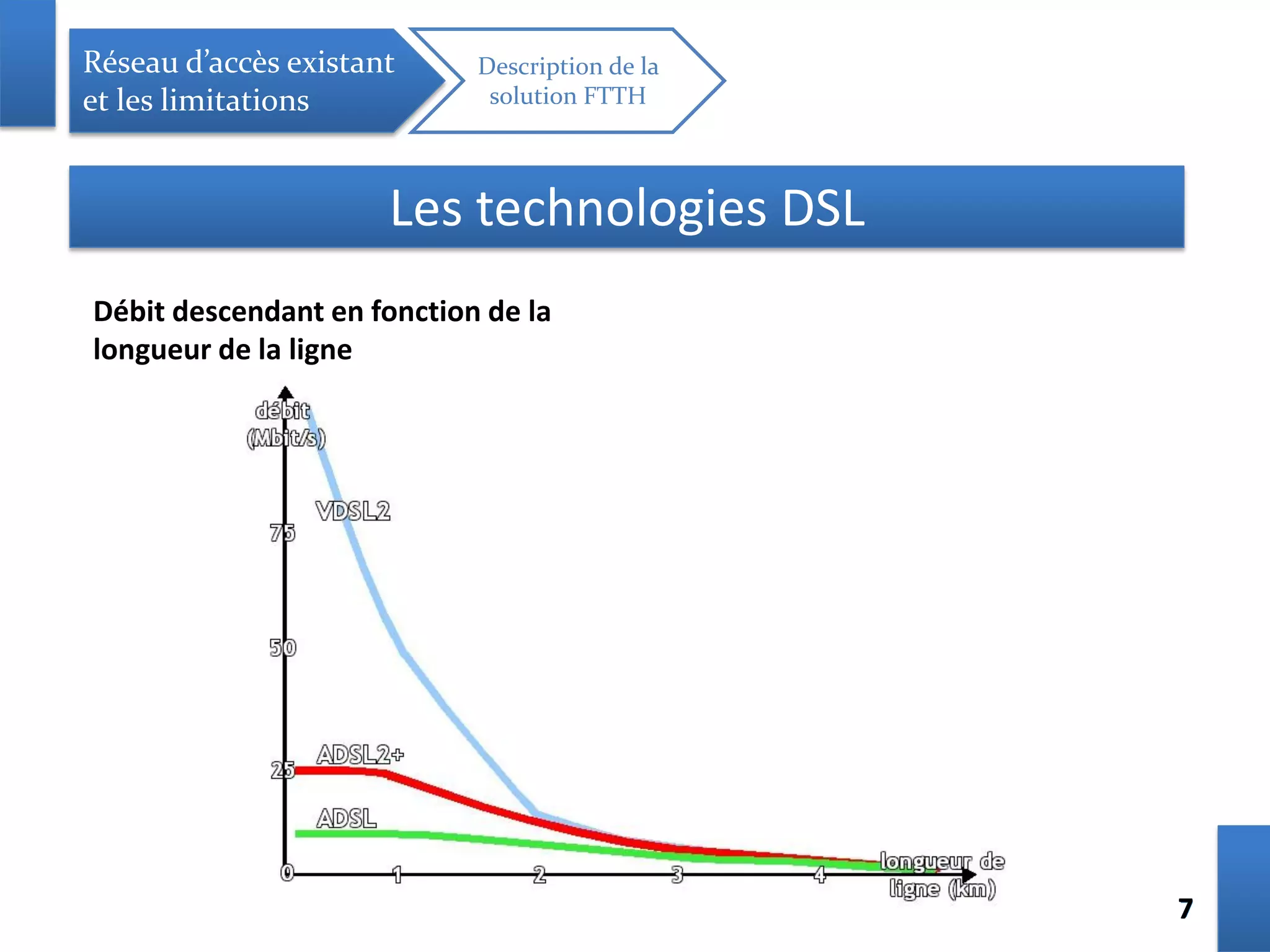

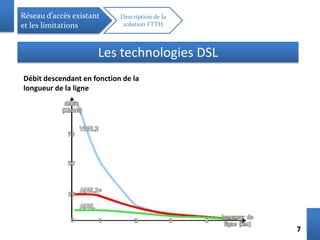

Débit descendant en fonction de la
longueur de la ligne

88
et les limitations
Description de la
solution FTTH

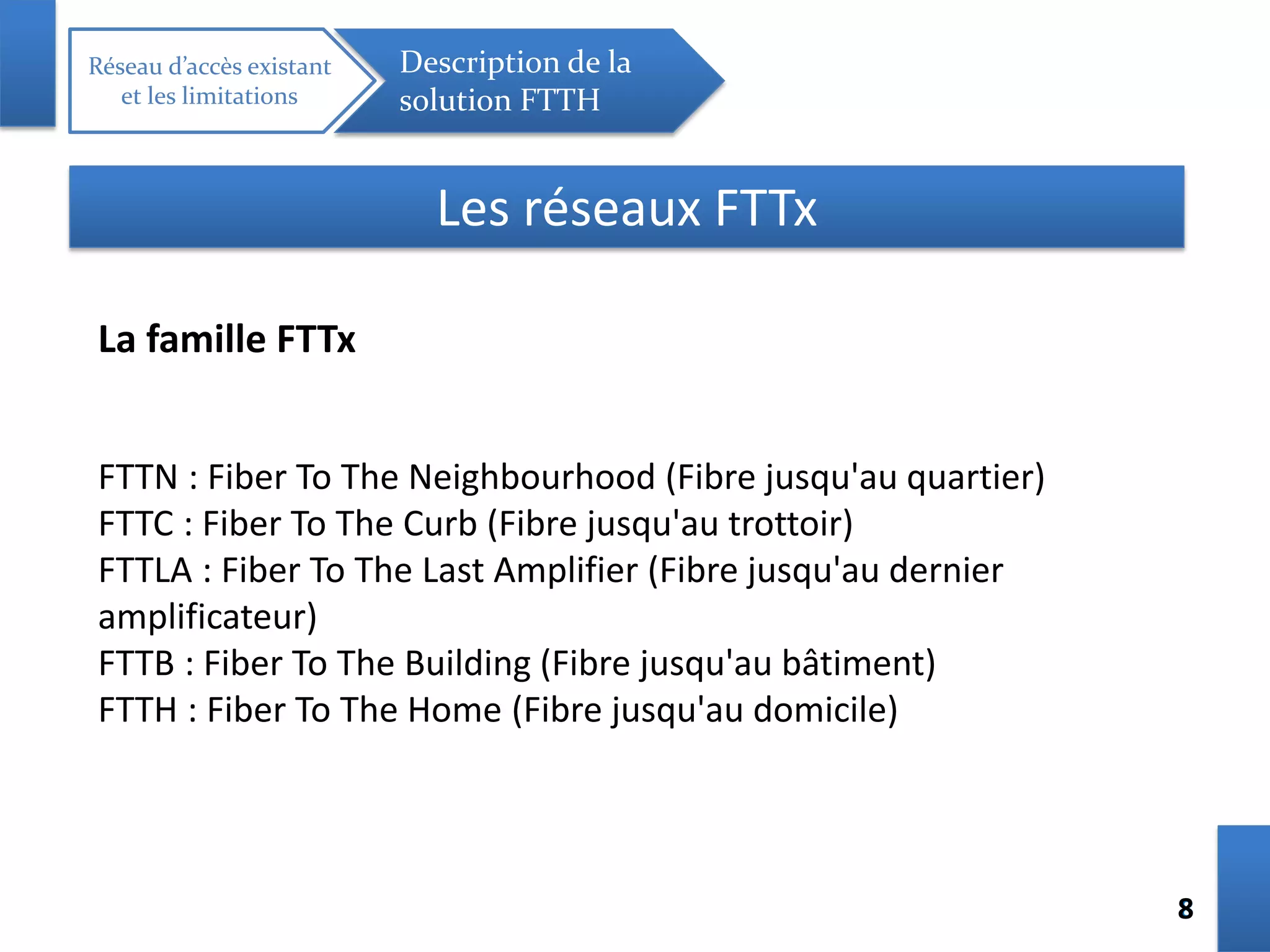

Les réseaux FTTx
FTTN : Fiber To The Neighbourhood (Fibre jusqu'au quartier)
FTTC : Fiber To The Curb (Fibre jusqu'au trottoir)
FTTLA : Fiber To The Last Amplifier (Fibre jusqu'au dernier
amplificateur)
FTTB : Fiber To The Building (Fibre jusqu'au bâtiment)
FTTH : Fiber To The Home (Fibre jusqu'au domicile)
La famille FTTx

99
et les limitations
Description de la
solution FTTH

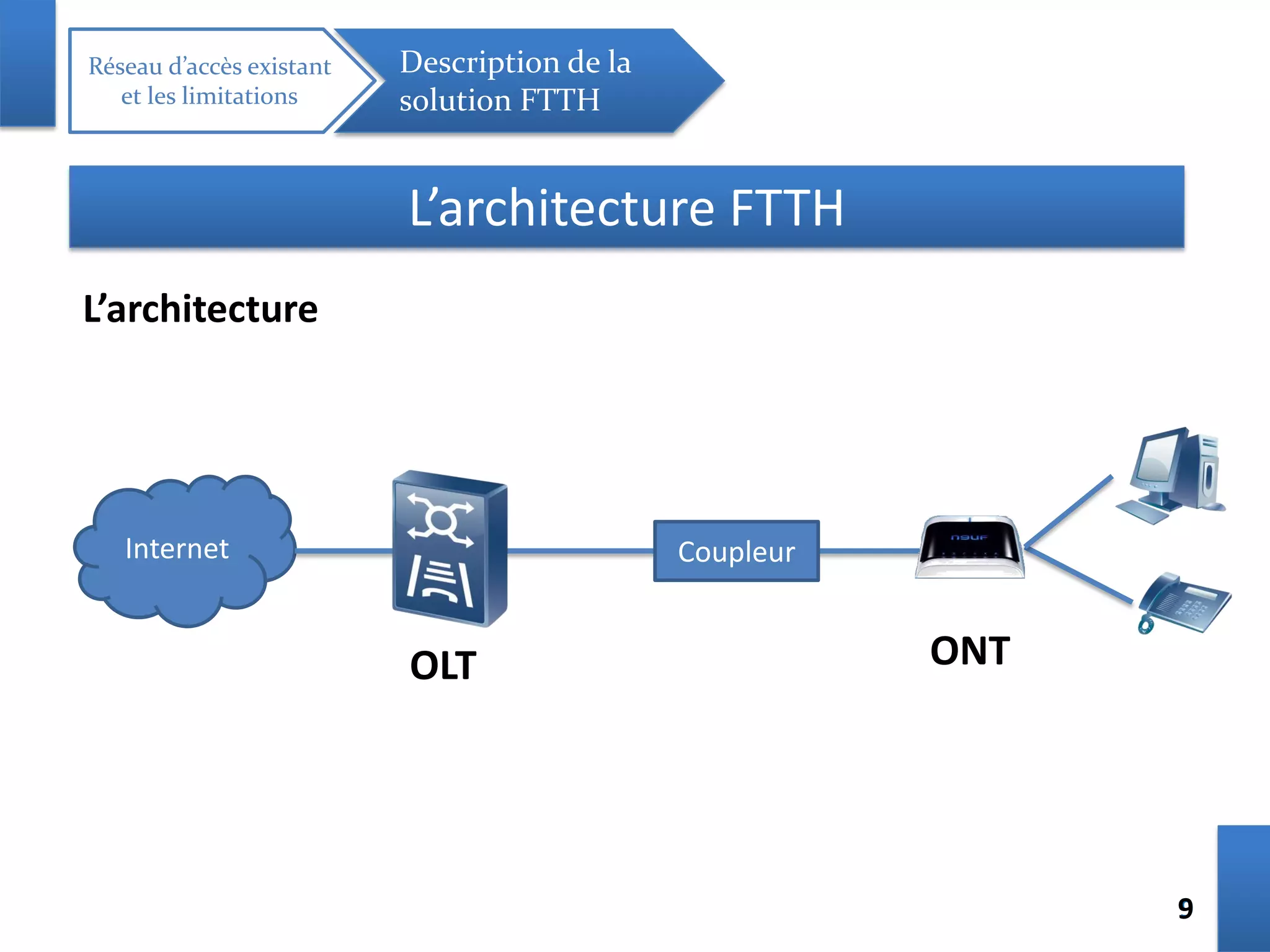

L’architecture FTTH
L’architecture
Internet Coupleur
OLT ONT

1010
et les limitations
Description de la
solution FTTH

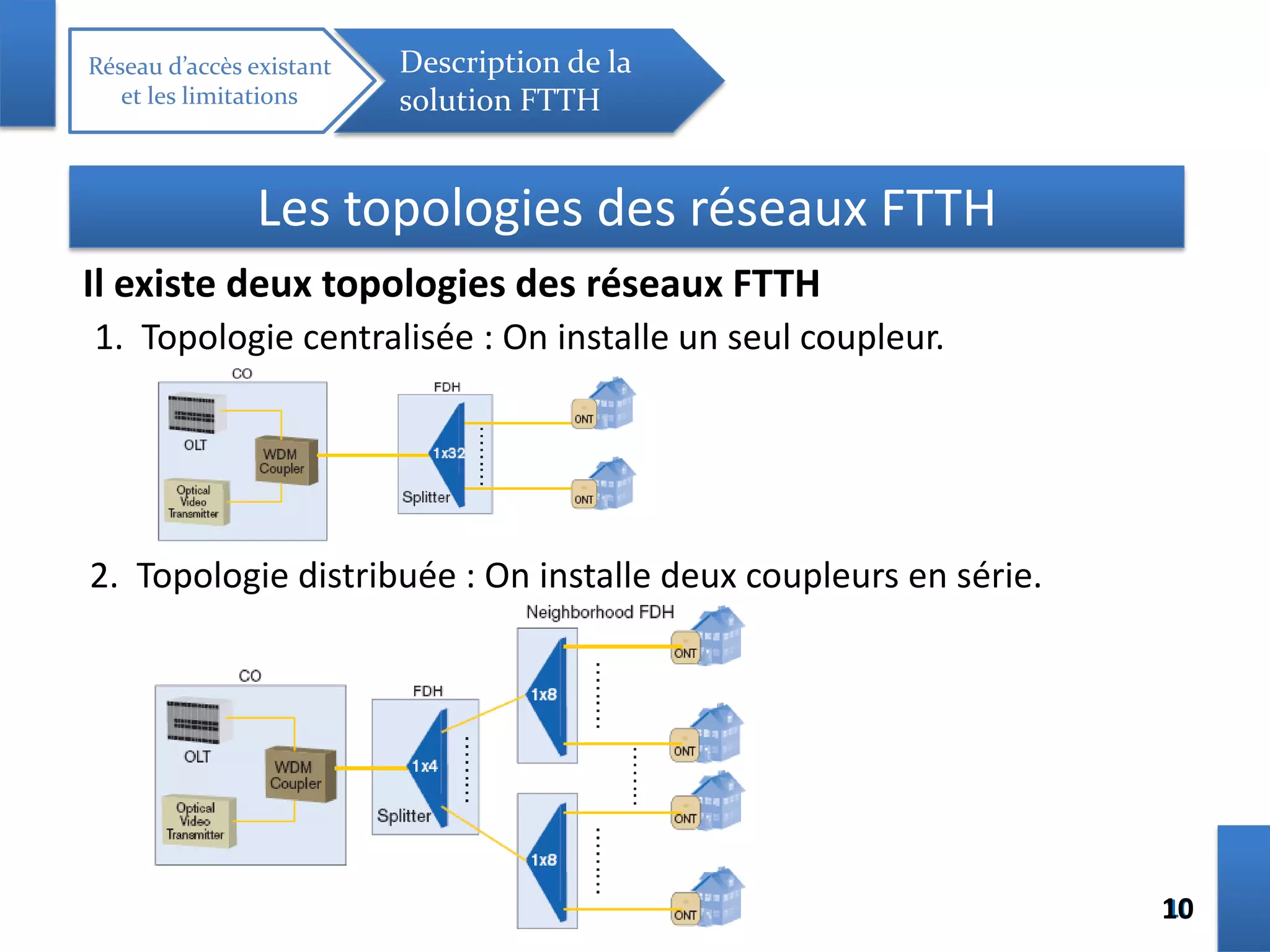

Les topologies des réseaux FTTH
Il existe deux topologies des réseaux FTTH
1. Topologie centralisée : On installe un seul coupleur.
2. Topologie distribuée : On installe deux coupleurs en série.

1111
et les limitations
Description de la
solution FTTH

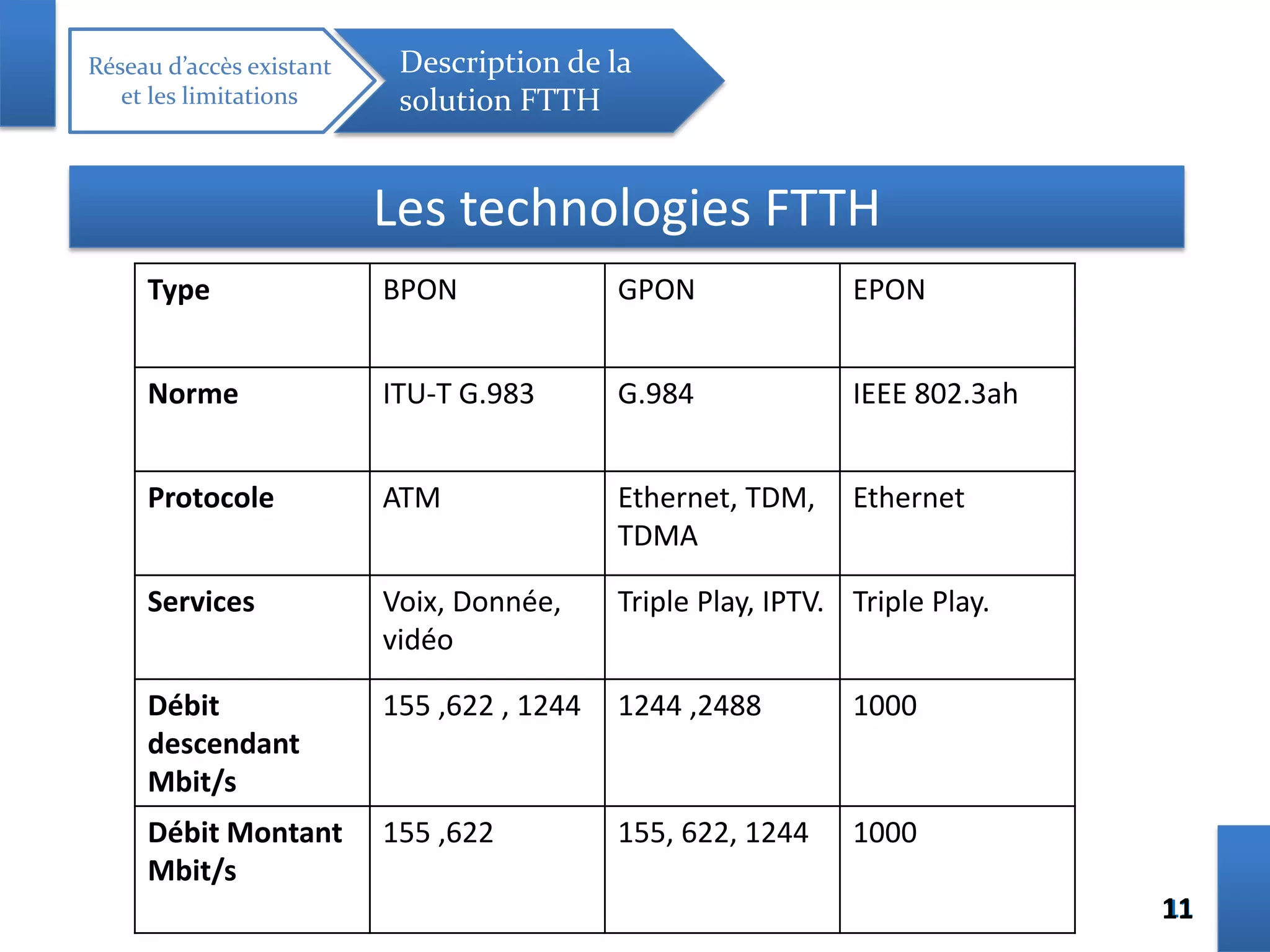

Les technologies FTTH
Type BPON GPON EPON
Norme ITU-T G.983 G.984 IEEE 802.3ah
Protocole ATM Ethernet, TDM,
TDMA
Ethernet
Services Voix, Donnée,
vidéo
Triple Play, IPTV. Triple Play.
Débit
descendant
Mbit/s
155 ,622 , 1244 1244 ,2488 1000
Débit Montant
Mbit/s
155 ,622 155, 622, 1244 1000

1212
et les limitations
Description de la
solution FTTH

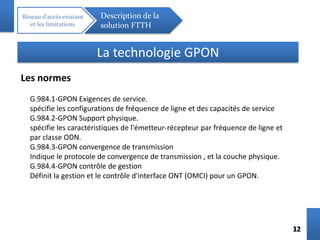

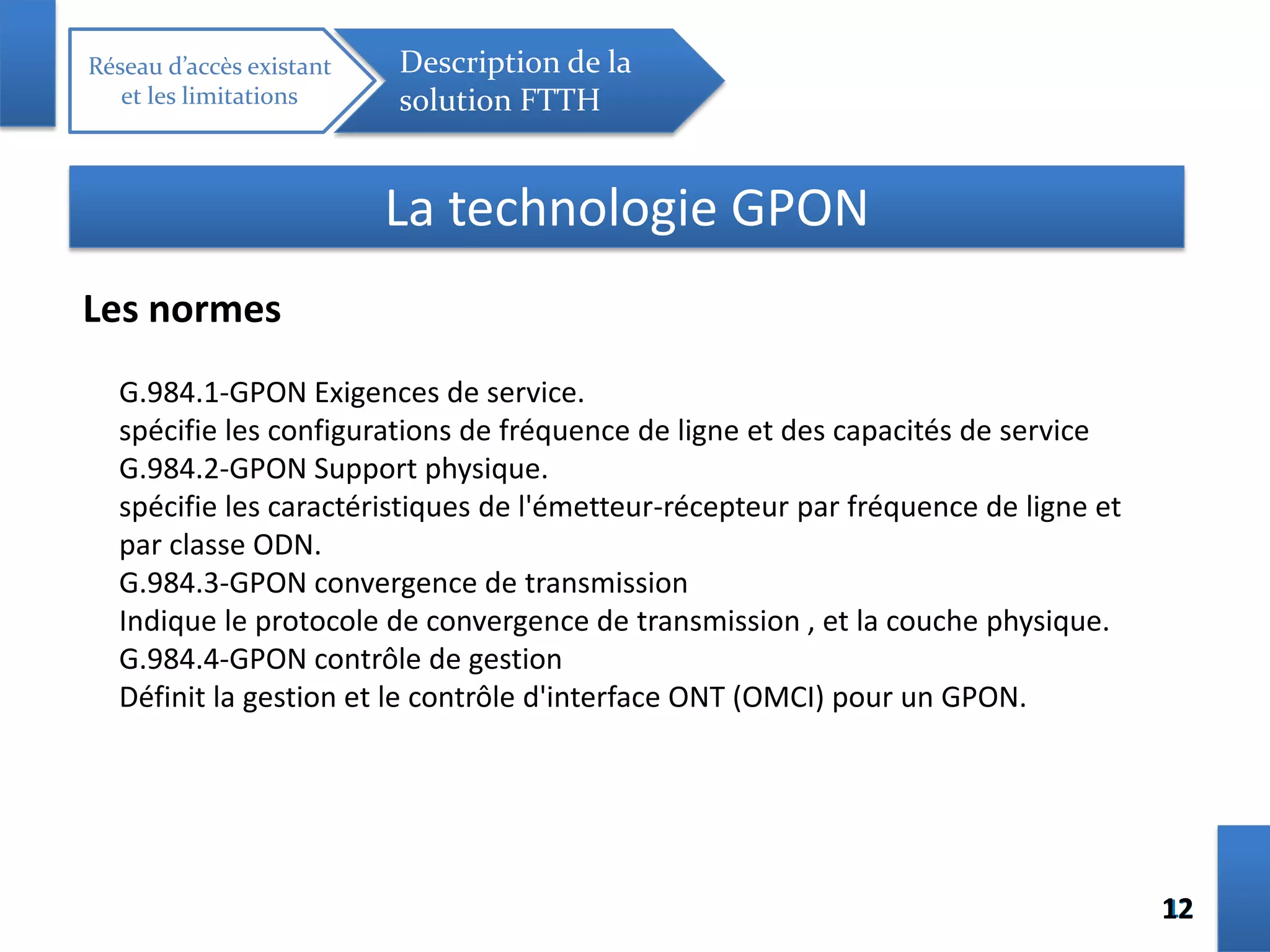

La technologie GPON
Les normes
G.984.1-GPON Exigences de service.
spécifie les configurations de fréquence de ligne et des capacités de service
G.984.2-GPON Support physique.
spécifie les caractéristiques de l'émetteur-récepteur par fréquence de ligne et
par classe ODN.
G.984.3-GPON convergence de transmission
Indique le protocole de convergence de transmission , et la couche physique.
G.984.4-GPON contrôle de gestion
Définit la gestion et le contrôle d'interface ONT (OMCI) pour un GPON.

1313
et les limitations
Description de la
solution FTTH
La technologie GPON

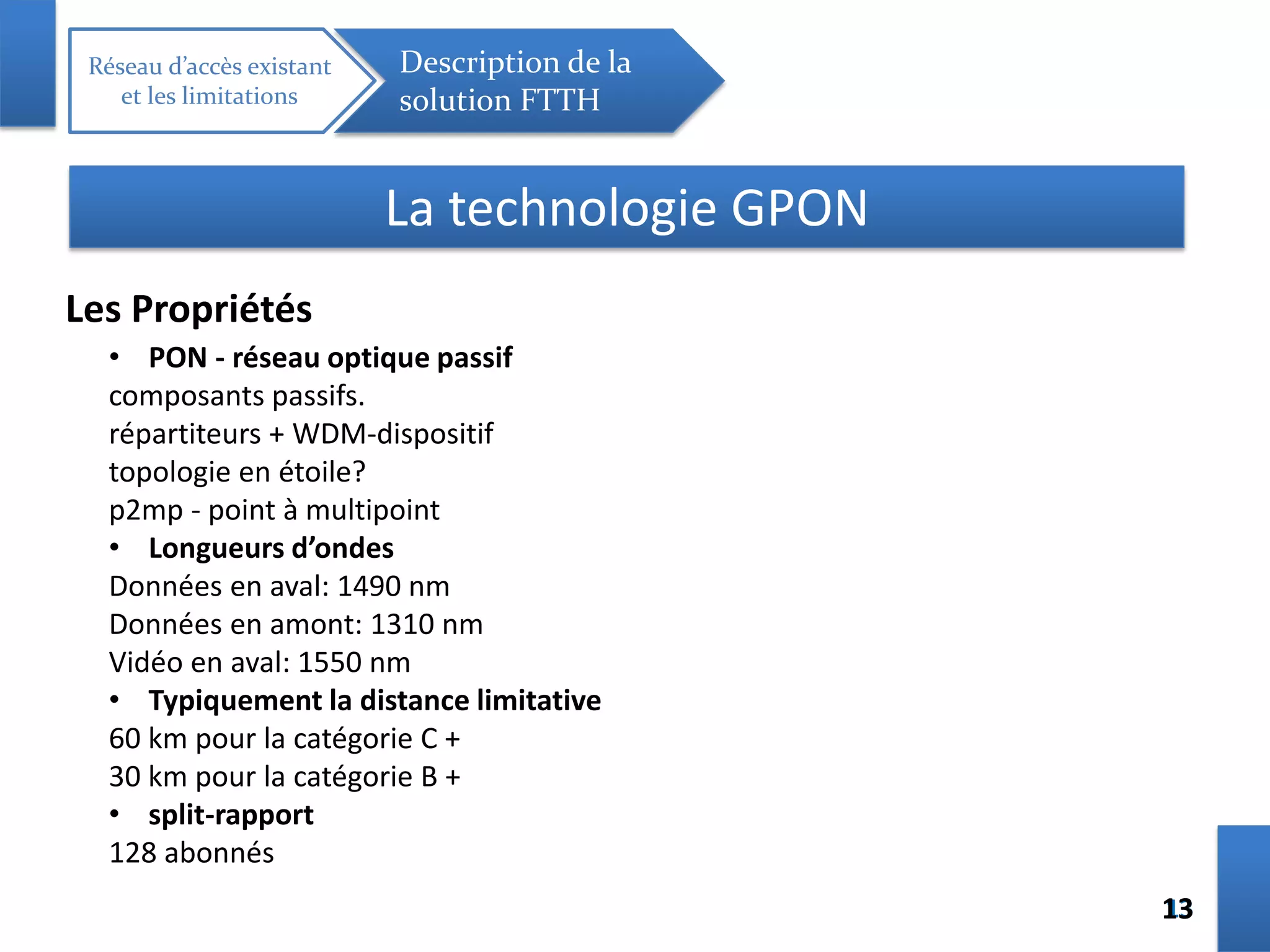

Les Propriétés
• PON - réseau optique passif
composants passifs.
répartiteurs + WDM-dispositif
topologie en étoile?
p2mp - point à multipoint
• Longueurs d’ondes
Données en aval: 1490 nm
Données en amont: 1310 nm
Vidéo en aval: 1550 nm
• Typiquement la distance limitative
60 km pour la catégorie C +
30 km pour la catégorie B +
• split-rapport
128 abonnés

1414
et les limitations
Description de la
solution FTTH
La technologie GPON

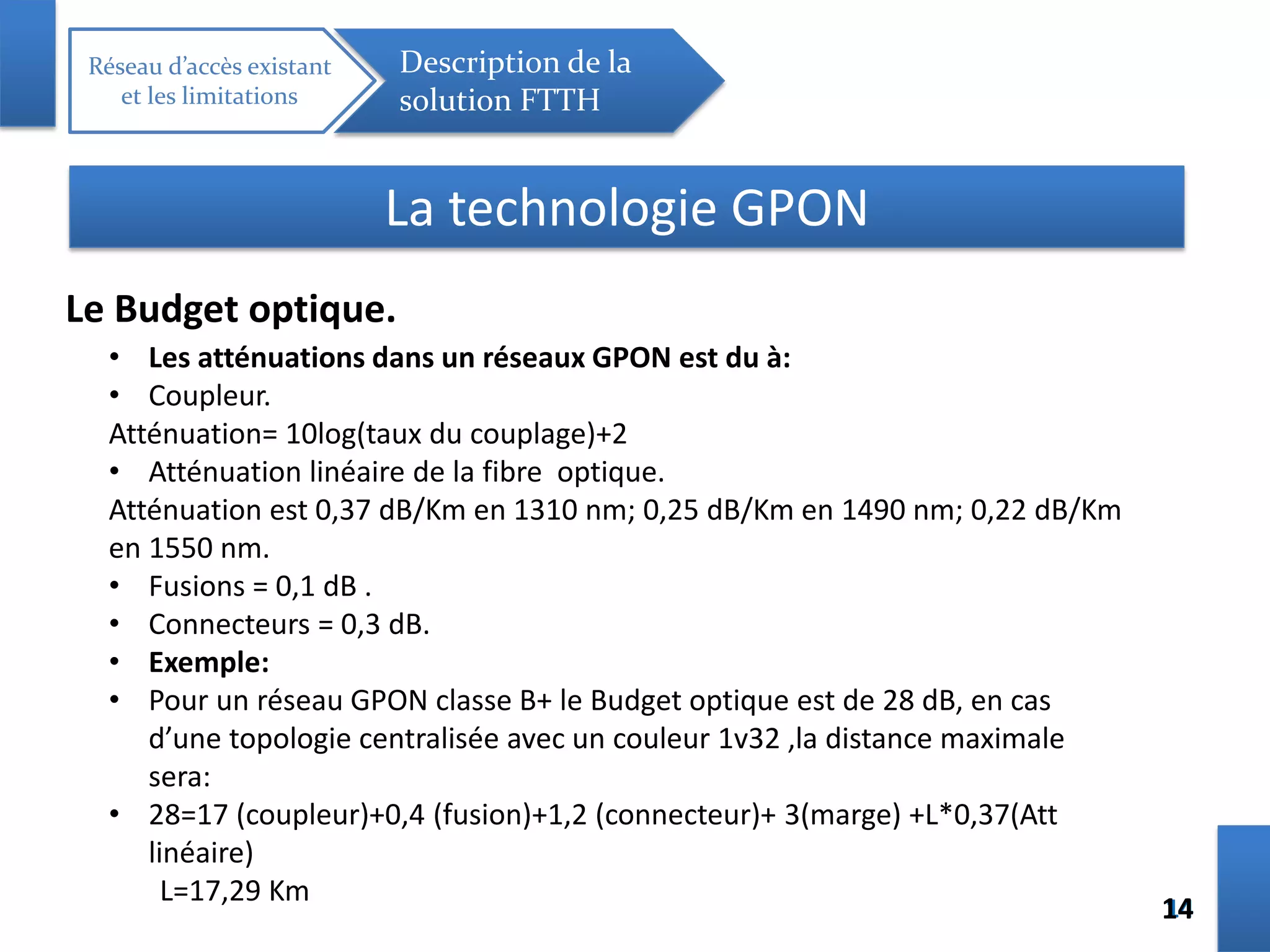

Le Budget optique.
• Les atténuations dans un réseaux GPON est du à:
• Coupleur.
Atténuation= 10log(taux du couplage)+2
• Atténuation linéaire de la fibre optique.
Atténuation est 0,37 dB/Km en 1310 nm; 0,25 dB/Km en 1490 nm; 0,22 dB/Km
en 1550 nm.
• Fusions = 0,1 dB .
• Connecteurs = 0,3 dB.
• Exemple:
• Pour un réseau GPON classe B+ le Budget optique est de 28 dB, en cas
d’une topologie centralisée avec un couleur 1v32 ,la distance maximale
sera:
• 28=17 (coupleur)+0,4 (fusion)+1,2 (connecteur)+ 3(marge) +L*0,37(Att
linéaire)
L=17,29 Km
