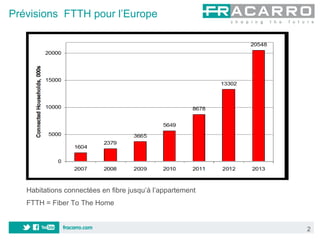

2. Prévisions FTTH pour l’Europe
Habitations connectées en fibre jusqu’à l’appartement
FTTH = Fiber To The Home
2
3. Avantages de la fibre optique
Bande disponible extrèmement large ∞
Atténuation très basse de 0,2 à 0,5 dB/km
Dimensions et poids réduits
Immunité aux interférences électromagnétiques
Durable
Aucune maintenance
Technologie sûre et fiable
Flexibilité et semplicité de l’étude
3

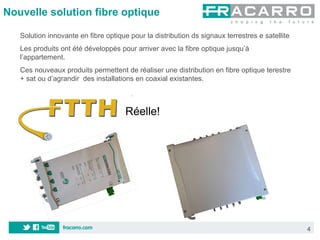

4. Nouvelle solution fibre optique
Solution innovante en fibre optique pour la distribution ds signaux terrestres e satellite
Les produits ont été développés pour arriver avec la fibre optique jusqu’à
l’appartement.
Ces nouveaux produits permettent de réaliser une distribution en fibre optique terestre
+ sat ou d’agrandir des installations en coaxial existantes.
Réelle!
4
5. La famille de produits
4 Emetteur optique cascadable MSW 1 SAT+Terrestre
(2ème fenêtre1310nm)
4 Récepteur optique – Quad ou Quattro
4 Répartiteurs et dérivateurs optiques
4 Cables optiques de différentes longuers
&
3mm
4 Nouveaux connecteurs de petites dimensions
5
6. Emetteur
VL HL VH HH TV Test SAT et Tv
Optical output connector Type SC/APC
SATConnectors VL , VH, HL, HH
Input bandwidth 950 - 2150MHz
Input level
75 ÷ 95dBuV
IM3 @ -35dBc IM2 @ -25dBc
Impedance 75Ω
Gain Control 4 independent AGC
TV Connector TV IN
Input bandwidth 174 – 862MHz
Input level
70 ÷ 90dBuV
IM3, IM2 @ -35dBc
Sortie Gain Control AGC
Optical Connector OUT
optique
Optical fiber ITU-T G.652
Safety Class Class 1M
7dBm Laser central wavelength @
1310nm
25°C
Optical output power 5mW @-10 ÷ +50 ºC)
MAIN FEATURES
Mains 184 ÷ 264VAC, 50 ÷ 60Hz
DC supply current for LNB 300mA@14V
Operating temperature 0 ÷ 50ºC
EMC compliance EN50083-2, EN60065
6

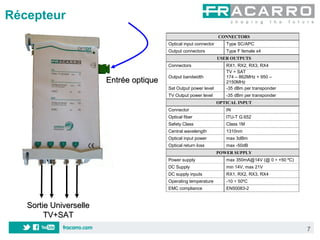

7. Récepteur
CONNECTORS
Optical input connector Type SC/APC
Output connectors Type F female x4
USER OUTPUTS
Connectors RX1, RX2, RX3, RX4
TV + SAT
Output bandwidth 174 – 862MHz + 950 –
Entrée optique 2150MHz
Sat Output power level -35 dBm per transponder
TV Output power level -35 dBm per transponder
OPTICAL INPUT
Connector IN
Optical fiber ITU-T G.652
Safety Class Class 1M
Central wavelength 1310nm
Optical input power max 3dBm
Optical return loss max -50dB
POWER SUPPLY
Power supply max 350mA@14V (@ 0 ÷ +50 ºC)
DC Supply min 14V, max 21V
DC supply inputs RX1, RX2, RX3, RX4
Operating temperature -10 ÷ 50ºC
EMC compliance EN50083-2
Sortie Universelle
TV+SAT
7
8. Exemple d’installation
User 128
User1 User1 User n
User2 User2
User3 User3 3mm
User4 User4
128 Prises
8

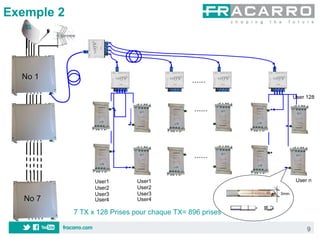

9. Exemple 2
No 1
User 128
User1 User1 User n
User2 User2
User3 User3 3mm
No 7 User4 User4
7 TX x 128 Prises pour chaque TX= 896 prises
9

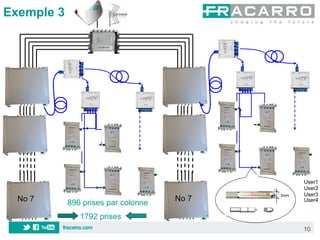

10. Exemple 3
User1
User2
3mm User3
No 7 No 7 User4
896 prises par colonne
1792 prises
10

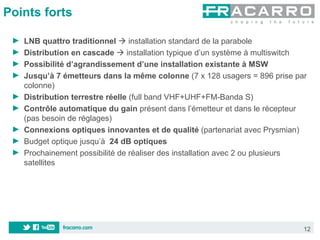

12. Points forts
► LNB quattro traditionnel installation standard de la parabole
► Distribution en cascade installation typique d’un système à multiswitch
► Possibilité d’agrandissement d’une installation existante à MSW
► Jusqu’à 7 émetteurs dans la même colonne (7 x 128 usagers = 896 prise par
colonne)
► Distribution terrestre réelle (full band VHF+UHF+FM-Banda S)
► Contrôle automatique du gain présent dans l’émetteur et dans le récepteur
(pas besoin de réglages)
► Connexions optiques innovantes et de qualité (partenariat avec Prysmian)
► Budget optique jusqu’à 24 dB optiques
► Prochainement possibilité de réaliser des installation avec 2 ou plusieurs
satellites
12
