Chapitre 1 :
Introduction aux réseaux
locaux
Plan
1) Présentation d’un réseau local
2) Caractéristiques d’un réseau local
3) Eléments d’un réseau local
 Supports physiques
 Carte réseau
 Nœud de regroupement
2
I.KECHICHEBELAIBA
1. RÉSEAU LOCAL: PRÉSENTATION
3
I.KECHICHEBELAIBA

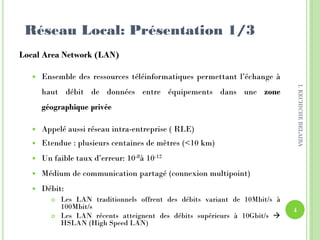

Réseau Local: Présentation 1/3
Local Area Network (LAN)
 Ensemble des ressources téléinformatiques permettant l’échange à
haut débit de données entre équipements dans une zone
géographique privée
 Appelé aussi réseau intra-entreprise ( RLE)
 Etendue : plusieurs centaines de mètres (<10 km)
 Un faible taux d’erreur: 10-8à 10-12
 Médium de communication partagé (connexion multipoint)
 Débit:
 Les LAN traditionnels offrent des débits variant de 10Mbit/s à
100Mbit/s
 Les LAN récents atteignent des débits supérieurs à 10Gbit/s 
HSLAN (High Speed LAN)
4
I.KECHICHEBELAIBA
Réseau Local: Présentation 2/3

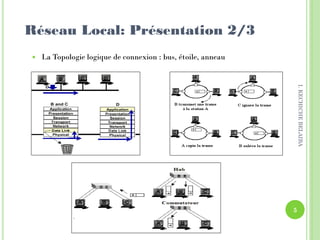

 La Topologie logique de connexion : bus, étoile, anneau
5
I.KECHICHEBELAIBA

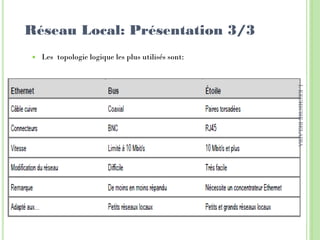

Réseau Local: Présentation 3/3
 Les topologie logique les plus utilisés sont:
6
I.KECHICHEBELAIBA

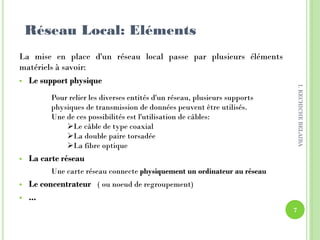

La mise en place d'un réseau local passe par plusieurs éléments
matériels à savoir:
 Le support physique
Pour relier les diverses entités d'un réseau, plusieurs supports
physiques de transmission de données peuvent être utilisés.
Une de ces possibilités est l'utilisation de câbles:
Le câble de type coaxial
La double paire torsadée
La fibre optique
 La carte réseau
Une carte réseau connecte physiquement un ordinateur au réseau
 Le concentrateur ( ou noeud de regroupement)
 ...
Réseau Local: Eléments
7
I.KECHICHEBELAIBA
Supports en cuivre1/5

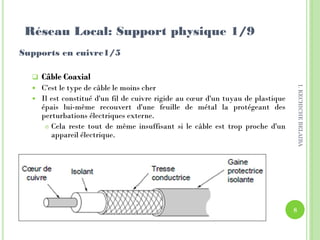

 Câble Coaxial
 C'est le type de câble le moins cher
 Il est constitué d'un fil de cuivre rigide au cœur d'un tuyau de plastique
épais lui-même recouvert d'une feuille de métal la protégeant des
perturbations électriques externe.
 Cela reste tout de même insuffisant si le câble est trop proche d'un
appareil électrique.
Réseau Local: Support physique 1/9
8
I.KECHICHEBELAIBA
Supports en cuivre 2/5

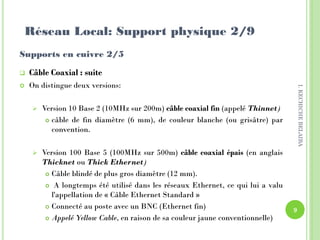

 Câble Coaxial : suite
 On distingue deux versions:
 Version 10 Base 2 (10MHz sur 200m) câble coaxial fin (appelé Thinnet)
 câble de fin diamètre (6 mm), de couleur blanche (ou grisâtre) par
convention.
 Version 100 Base 5 (100MHz sur 500m) câble coaxial épais (en anglais
Thicknet ou Thick Ethernet)
 Câble blindé de plus gros diamètre (12 mm).
 A longtemps été utilisé dans les réseaux Ethernet, ce qui lui a valu
l'appellation de « Câble Ethernet Standard »
 Connecté au poste avec un BNC (Ethernet fin)
 Appelé Yellow Cable, en raison de sa couleur jaune conventionnelle)
Réseau Local: Support physique 2/9
9
I.KECHICHEBELAIBA
Supports en cuivre3/5

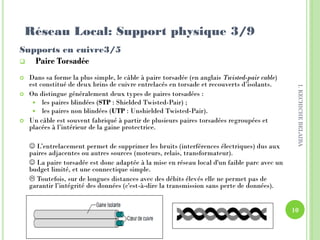

 Paire Torsadée
 Dans sa forme la plus simple, le câble à paire torsadée (en anglais Twisted-pair cable)
est constitué de deux brins de cuivre entrelacés en torsade et recouverts d’isolants.
 On distingue généralement deux types de paires torsadées :
 les paires blindées (STP : Shielded Twisted-Pair) ;
 les paires non blindées (UTP : Unshielded Twisted-Pair).
 Un câble est souvent fabriqué à partir de plusieurs paires torsadées regroupées et
placées à l’intérieur de la gaine protectrice.
 L’entrelacement permet de supprimer les bruits (interférences électriques) dus aux
paires adjacentes ou autres sources (moteurs, relais, transformateur).
 La paire torsadée est donc adaptée à la mise en réseau local d'un faible parc avec un
budget limité, et une connectique simple.
 Toutefois, sur de longues distances avec des débits élevés elle ne permet pas de
garantir l’intégrité des données (c'est-à-dire la transmission sans perte de données).
Réseau Local: Support physique 3/9
10
I.KECHICHEBELAIBA

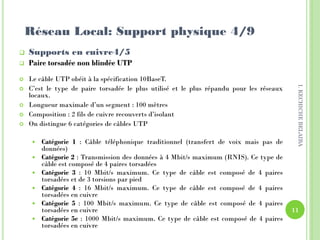

 Supports en cuivre4/5
 Paire torsadée non blindée UTP
 Le câble UTP obéit à la spécification 10BaseT.
 C’est le type de paire torsadée le plus utilisé et le plus répandu pour les réseaux
locaux.
 Longueur maximale d’un segment : 100 mètres
 Composition : 2 fils de cuivre recouverts d’isolant
 On distingue 6 catégories de câbles UTP
 Catégorie 1 : Câble téléphonique traditionnel (transfert de voix mais pas de
données)
 Catégorie 2 : Transmission des données à 4 Mbit/s maximum (RNIS). Ce type de
câble est composé de 4 paires torsadées
 Catégorie 3 : 10 Mbit/s maximum. Ce type de câble est composé de 4 paires
torsadées et de 3 torsions par pied
 Catégorie 4 : 16 Mbit/s maximum. Ce type de câble est composé de 4 paires
torsadées en cuivre
 Catégorie 5 : 100 Mbit/s maximum. Ce type de câble est composé de 4 paires
torsadées en cuivre
 Catégorie 5e : 1000 Mbit/s maximum. Ce type de câble est composé de 4 paires
torsadées en cuivre
Réseau Local: Support physique 4/9
11
I.KECHICHEBELAIBA
Supports en cuivre5/5

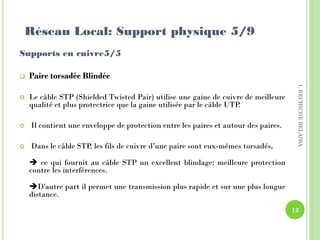

 Paire torsadée Blindée
 Le câble STP (Shielded Twisted Pair) utilise une gaine de cuivre de meilleure
qualité et plus protectrice que la gaine utilisée par le câble UTP.
 Il contient une enveloppe de protection entre les paires et autour des paires.
 Dans le câble STP, les fils de cuivre d’une paire sont eux-mêmes torsadés,
 ce qui fournit au câble STP un excellent blindage: meilleure protection
contre les interférences.
D'autre part il permet une transmission plus rapide et sur une plus longue
distance.
Réseau Local: Support physique 5/9
12
I.KECHICHEBELAIBA

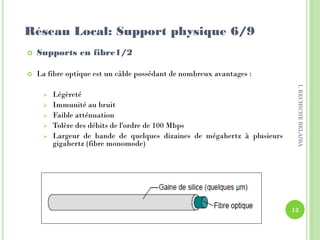

 Supports en fibre1/2
 La fibre optique est un câble possédant de nombreux avantages :
 Légèreté
 Immunité au bruit
 Faible atténuation
 Tolère des débits de l'ordre de 100 Mbps
 Largeur de bande de quelques dizaines de mégahertz à plusieurs
gigahertz (fibre monomode)
Réseau Local: Support physique 6/9
13
I.KECHICHEBELAIBA

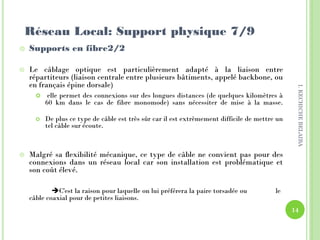

 Supports en fibre2/2
 Le câblage optique est particulièrement adapté à la liaison entre
répartiteurs (liaison centrale entre plusieurs bâtiments, appelé backbone, ou
en français épine dorsale)
 elle permet des connexions sur des longues distances (de quelques kilomètres à
60 km dans le cas de fibre monomode) sans nécessiter de mise à la masse.
 De plus ce type de câble est très sûr car il est extrêmement difficile de mettre un
tel câble sur écoute.
 Malgré sa flexibilité mécanique, ce type de câble ne convient pas pour des
connexions dans un réseau local car son installation est problématique et
son coût élevé.
C'est la raison pour laquelle on lui préférera la paire torsadée ou le
câble coaxial pour de petites liaisons.
Réseau Local: Support physique 7/9
14
I.KECHICHEBELAIBA

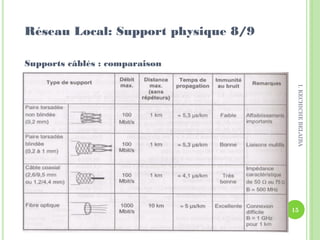

Supports câblés : comparaison
Réseau Local: Support physique 8/9
15
I.KECHICHEBELAIBA

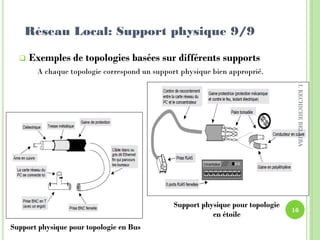

 Exemples de topologies basées sur différents supports
A chaque topologie correspond un support physique bien approprié.
Support physique pour topologie en Bus
Support physique pour topologie
en étoile
Réseau Local: Support physique 9/9
16
I.KECHICHEBELAIBA

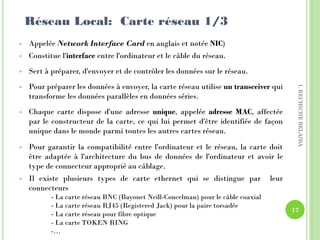

 Appelée Network Interface Card en anglais et notée NIC)
 Constitue l'interface entre l'ordinateur et le câble du réseau.
 Sert à préparer, d'envoyer et de contrôler les données sur le réseau.
 Pour préparer les données à envoyer, la carte réseau utilise un transceiver qui
transforme les données parallèles en données séries.
 Chaque carte dispose d'une adresse unique, appelée adresse MAC, affectée
par le constructeur de la carte, ce qui lui permet d'être identifiée de façon
unique dans le monde parmi toutes les autres cartes réseau.
 Pour garantir la compatibilité entre l'ordinateur et le réseau, la carte doit
être adaptée à l'architecture du bus de données de l'ordinateur et avoir le
type de connecteur approprié au câblage.
 Il existe plusieurs types de carte ethernet qui se distingue par leur
connecteurs
- La carte réseau BNC (Bayonet Neill-Concelman) pour le câble coaxial
- La carte réseau RJ45 (Registered Jack) pour la paire torsadée
- La carte réseau pour fibre optique
- La carte TOKEN RING
-…
Réseau Local: Carte réseau 1/3
17
I.KECHICHEBELAIBA

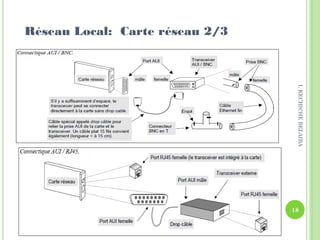

Réseau Local: Carte réseau 2/3
18
I.KECHICHEBELAIBA

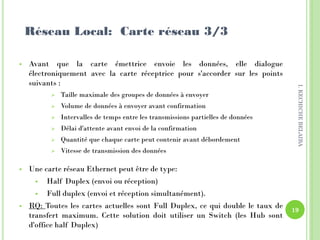

 Avant que la carte émettrice envoie les données, elle dialogue
électroniquement avec la carte réceptrice pour s'accorder sur les points
suivants :
 Taille maximale des groupes de données à envoyer
 Volume de données à envoyer avant confirmation
 Intervalles de temps entre les transmissions partielles de données
 Délai d'attente avant envoi de la confirmation
 Quantité que chaque carte peut contenir avant débordement
 Vitesse de transmission des données
 Une carte réseau Ethernet peut être de type:
 Half Duplex (envoi ou réception)
 Full duplex (envoi et réception simultanément).
 RQ: Toutes les cartes actuelles sont Full Duplex, ce qui double le taux de
transfert maximum. Cette solution doit utiliser un Switch (les Hub sont
d'office half Duplex)
Réseau Local: Carte réseau 3/3
19
I.KECHICHEBELAIBA

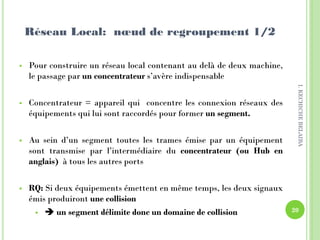

 Pour construire un réseau local contenant au delà de deux machine,
le passage par un concentrateur s’avère indispensable
 Concentrateur = appareil qui concentre les connexion réseaux des
équipements qui lui sont raccordés pour former un segment.
 Au sein d’un segment toutes les trames émise par un équipement
sont transmise par l’intermédiaire du concentrateur (ou Hub en
anglais) à tous les autres ports
 RQ: Si deux équipements émettent en même temps, les deux signaux
émis produiront une collision
  un segment délimite donc un domaine de collision
Réseau Local: nœud de regroupement 1/2
20
I.KECHICHEBELAIBA
Réseau Local: nœud de regroupement 2/2

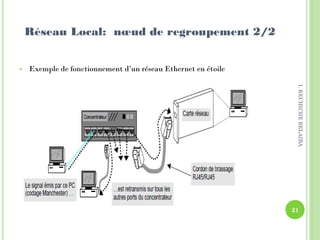

 Exemple de fonctionnement d’un réseau Ethernet en étoile
21
