Université AbdelmalekEssadiFaculté des Sciencesde TétouanDépartement Mathématiques et InformatiquesAnnée univ. : 2010-2011Filière : SMP S4  1 - Internet et Réseaux :1- I - les réseaux informatiques(Les supports de communications)Anouar Abtoyanouar.abtoy@uae.ma1

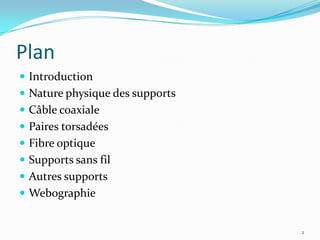

PlanIntroductionNature physique des supportsCâble coaxialePaires torsadéesFibre optiqueSupports sans filAutres supportsWebographie2

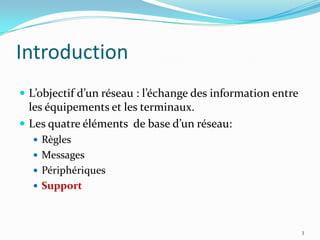

IntroductionL’objectif d’un réseau : l’échange des information entre les équipements et les terminaux.Les quatre éléments  de base d’un réseau:RèglesMessagesPériphériquesSupport3
Introduction4Règles:  ou protocoles,  c’est l’ensemble des normes et des méthodes standard  pour communiquer.

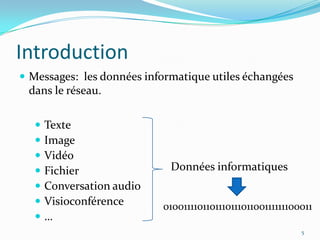

Introduction5Messages:  les données informatique utiles échangées dans le réseau.Texte
Vidéo
Fichier
Conversation audio
Visioconférence
…Données informatiques010011110110111011101100111111100011

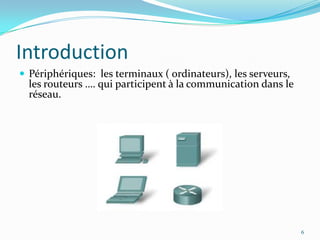

Introduction6Périphériques:  les terminaux ( ordinateurs), les serveurs, les routeurs …. qui participent à la communication dans le réseau.

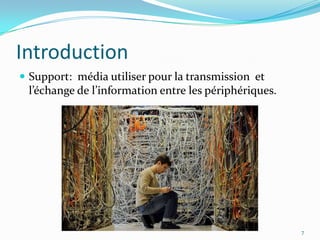

Introduction7Support:  média utiliser pour la transmission  et l’échange de l’information entre les périphériques.

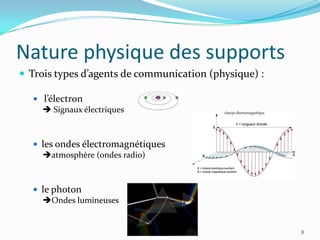

Nature physique des supports8Trois types d’agents de communication (physique) : l’électron Signaux électriquesles ondes électromagnétiquesatmosphère (ondes radio)le photonOndes lumineuses
Types de supports 9Deux grandes classes de supports de transmission : les supports filaire:les paires torsadées, les câbles coaxiaux, les fibres optiques, etc…les supports sans fil:les ondes hertziennes, radioélectriques, ultraviolettes, lumineuses, infrarouge, ...

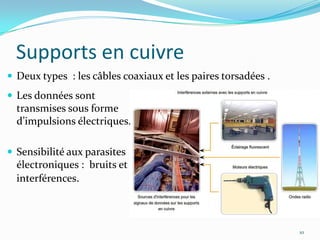

Supports en cuivre10Deux types  : les câbles coaxiaux et les paires torsadées .Les données sont transmises sous forme d’impulsions électriques.
Sensibilité aux parasites électroniques :  bruits et interférences.Câble coaxiale11Un câble coaxial : se compose d’un conducteur de cuivre entouré d’une couche de matériau isolant flexible.

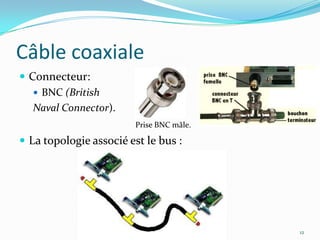

Câble coaxiale12Connecteur:BNC (BritishNaval Connector).La topologie associé est le bus :Prise BNC mâle.

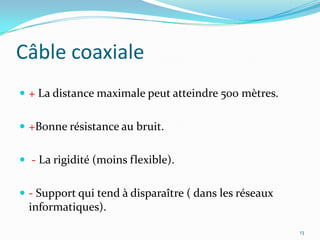

Câble coaxiale13+ La distance maximale peut atteindre 500 mètres.+Bonne résistance au bruit. - Larigidité(moins flexible).- Support qui tend à disparaître ( dans les réseaux informatiques).

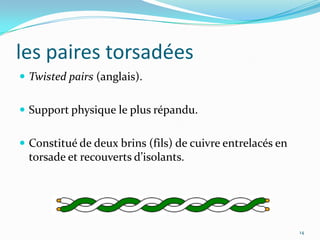

les paires torsadées14Twisted pairs (anglais).Support physique le plus répandu.Constitué de deux brins (fils) de cuivre entrelacés en torsade et recouverts d’isolants.

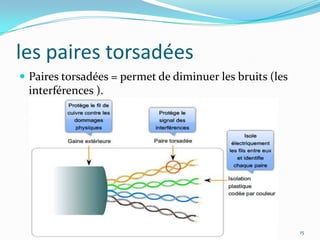

les paires torsadées15Paires torsadées = permet de diminuer les bruits (les interférences ).

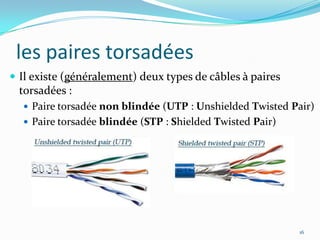

les paires torsadées16Il existe (généralement) deux types de câbles à paires torsadées : Paire torsadée non blindée (UTP : UnshieldedTwistedPair) Paire torsadée blindée (STP : ShieldedTwistedPair)

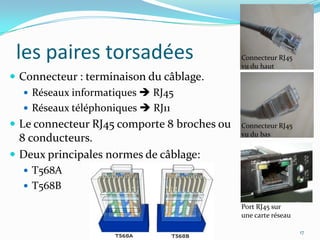

les paires torsadées17Connecteur RJ45 vu du hautConnecteur : terminaison du câblage.Réseaux informatiques  RJ45Réseaux téléphoniques  RJ11Le connecteur RJ45 comporte 8 broches ou 8 conducteurs.Deux principales normes de câblage:T568AT568BConnecteur RJ45 vu du basPort RJ45 sur une carte réseau

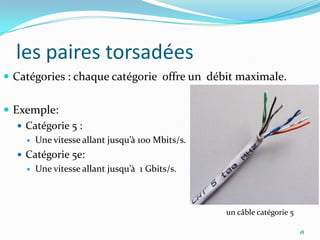

les paires torsadées18Catégories : chaque catégorie  offre un  débit maximale.Exemple:Catégorie 5 : Une vitesse allant jusqu’à 100 Mbits/s.Catégorie 5e:Une vitesse allant jusqu’à  1 Gbits/s.un câble catégorie 5

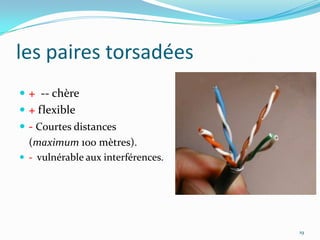

les paires torsadées19+  -- chère + flexible-Courtes distances 	(maximum 100 mètres).-  vulnérable aux interférences.

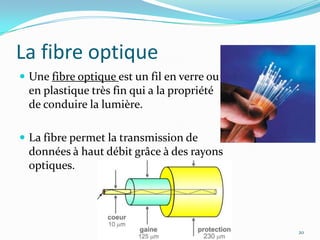

La fibre optique20Une fibre optique est un fil en verre ou en plastique très fin qui a la propriété de conduire la lumière.La fibre permet la transmission de données à haut débit grâce à des rayons optiques.
La fibre optique21Classés en deux grands types :MonomodeMultimode

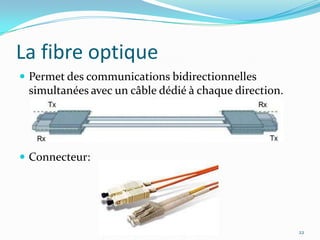

La fibre optique22Permet des communications bidirectionnelles simultanées avec un câble dédié à chaque direction.Connecteur:

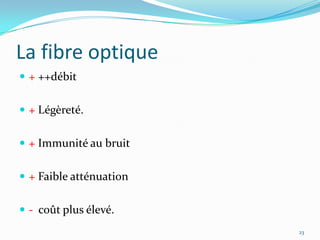

La fibre optique23+ ++débit + Légèreté.+ Immunité au bruit+ Faible atténuation - coût plus élevé.

Contenu connexe

Tendances

Le model OSI.pptx
Le model OSI.pptxLe model OSI.pptx
Le model OSI.pptx
xxBMAxx1

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt
AmalHadri2

Généralités sur les réseaux et Topologies
Généralités sur les réseaux et Topologies  Généralités sur les réseaux et Topologies
Généralités sur les réseaux et Topologies
Bennouar Abdelfettah

Diaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdfDiaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdf
EST-UMI de Meknès

Cours r _seaux_chap1et2
Cours r _seaux_chap1et2Cours r _seaux_chap1et2
Cours r _seaux_chap1et2
Amel Morchdi

(protocoles)
(protocoles)(protocoles)
(protocoles)
Anouar Abtoy

C4 Réseaux : Couche reseau
C4 Réseaux : Couche reseauC4 Réseaux : Couche reseau
C4 Réseaux : Couche reseau
PRONETIS

Cours réseaux informatiques ia2
Cours réseaux informatiques  ia2Cours réseaux informatiques  ia2
Cours réseaux informatiques ia2
Amel Morchdi

Les typologies des Réseaux informatiques
Les  typologies des Réseaux informatiquesLes  typologies des Réseaux informatiques
Les typologies des Réseaux informatiques
Fatima Zohra BENHACINE

16 - VLSM-CIDR.ppt
16 - VLSM-CIDR.ppt16 - VLSM-CIDR.ppt
16 - VLSM-CIDR.ppt
HassanSaadaoui2

Cours réseaux informatiques iia2
Cours réseaux informatiques  iia2Cours réseaux informatiques  iia2
Cours réseaux informatiques iia2
Amel Morchdi

Travaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseauxTravaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseaux
Ines Kechiche

Overview of Spanning Tree Protocol
Overview of Spanning Tree ProtocolOverview of Spanning Tree Protocol
Overview of Spanning Tree Protocol
Arash Foroughi

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux
Ines Kechiche

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques
sarah Benmerzouk

Chap3 liaison de données
Chap3 liaison de donnéesChap3 liaison de données
Chap3 liaison de données
Ens Kouba

Chapitre 6 - Protocoles TCP/IP, UDP/IP
Chapitre 6  - Protocoles TCP/IP, UDP/IPChapitre 6  - Protocoles TCP/IP, UDP/IP
Chapitre 6 - Protocoles TCP/IP, UDP/IP
Tarik Zakaria Benmerar

Exposer reseaux haut débit
Exposer reseaux haut débitExposer reseaux haut débit
Exposer reseaux haut débit
ABDELKADER ABDOKABOUYA


Tendances (20)

Le model OSI.pptx
Le model OSI.pptxLe model OSI.pptx
Le model OSI.pptx

Tp 1
Tp 1Tp 1
Tp 1

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt

Généralités sur les réseaux et Topologies
Généralités sur les réseaux et Topologies  Généralités sur les réseaux et Topologies
Généralités sur les réseaux et Topologies

Diaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdfDiaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdf

Cours r _seaux_chap1et2
Cours r _seaux_chap1et2Cours r _seaux_chap1et2
Cours r _seaux_chap1et2

(protocoles)
(protocoles)(protocoles)
(protocoles)

C4 Réseaux : Couche reseau
C4 Réseaux : Couche reseauC4 Réseaux : Couche reseau
C4 Réseaux : Couche reseau

Cours réseaux informatiques ia2
Cours réseaux informatiques  ia2Cours réseaux informatiques  ia2
Cours réseaux informatiques ia2

Les typologies des Réseaux informatiques
Les  typologies des Réseaux informatiquesLes  typologies des Réseaux informatiques
Les typologies des Réseaux informatiques

16 - VLSM-CIDR.ppt
16 - VLSM-CIDR.ppt16 - VLSM-CIDR.ppt
16 - VLSM-CIDR.ppt

Cours réseaux informatiques iia2
Cours réseaux informatiques  iia2Cours réseaux informatiques  iia2
Cours réseaux informatiques iia2

Travaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseauxTravaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseaux

Info reseaux
Info reseaux Info reseaux
Info reseaux

Overview of Spanning Tree Protocol
Overview of Spanning Tree ProtocolOverview of Spanning Tree Protocol
Overview of Spanning Tree Protocol

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques

Chap3 liaison de données
Chap3 liaison de donnéesChap3 liaison de données
Chap3 liaison de données

Chapitre 6 - Protocoles TCP/IP, UDP/IP
Chapitre 6  - Protocoles TCP/IP, UDP/IPChapitre 6  - Protocoles TCP/IP, UDP/IP
Chapitre 6 - Protocoles TCP/IP, UDP/IP

Exposer reseaux haut débit
Exposer reseaux haut débitExposer reseaux haut débit
Exposer reseaux haut débit


En vedette

chap1 transmission-generalités
chap1 transmission-generalitéschap1 transmission-generalités
chap1 transmission-generalités
BAKKOURY Jamila

Les reseaux informatiques
Les reseaux informatiquesLes reseaux informatiques
Les reseaux informatiques
Hichem Ben Fadhel

Windows Server 2008 (Active Directory Yenilikleri)
Windows Server 2008 (Active Directory Yenilikleri)Windows Server 2008 (Active Directory Yenilikleri)
Windows Server 2008 (Active Directory Yenilikleri)
ÇözümPARK

Windows Server 2008 Active Directory Guide
Windows Server 2008 Active Directory GuideWindows Server 2008 Active Directory Guide
Windows Server 2008 Active Directory Guide
webhostingguy

Cours2 structure
Cours2 structureCours2 structure
Cours2 structure
dutruch

Atelier 1 Introduction aux Réseaux Informatiques
Atelier 1   Introduction aux Réseaux InformatiquesAtelier 1   Introduction aux Réseaux Informatiques
Atelier 1 Introduction aux Réseaux Informatiques
Ashraf Kacimi

Introduction au reseau informatique
 Introduction au reseau informatique Introduction au reseau informatique
Introduction au reseau informatique
Lycée Technique de BIKOK

S4 réseaux et internet
S4 réseaux et internet S4 réseaux et internet
S4 réseaux et internet
mostafakhali

Reseau
ReseauReseau
Reseau
Ahmed raqi

Compta19 no restriction
Compta19 no restrictionCompta19 no restriction
Compta19 no restriction
hassan1488

Compta23 no restriction
Compta23 no restrictionCompta23 no restriction
Compta23 no restriction
hassan1488

Compta18 no restriction
Compta18 no restrictionCompta18 no restriction
Compta18 no restriction
hassan1488

La sécurité des réseaux sans fil
La sécurité des réseaux sans filLa sécurité des réseaux sans fil
La sécurité des réseaux sans fil
smiste

S4 réseaux et internet _
S4 réseaux et internet _S4 réseaux et internet _
S4 réseaux et internet _
mostafakhali

Installer un réseau poste à poste dans une école primaire
Installer un réseau poste à poste dans une école primaireInstaller un réseau poste à poste dans une école primaire
Installer un réseau poste à poste dans une école primaire
jniemiec

Complément réseaux informatiques
Complément réseaux informatiquesComplément réseaux informatiques
Complément réseaux informatiques
TECOS

chap6 supports_de_transmissiom
chap6 supports_de_transmissiomchap6 supports_de_transmissiom
chap6 supports_de_transmissiom
BAKKOURY Jamila


En vedette (20)

chap1 transmission-generalités
chap1 transmission-generalitéschap1 transmission-generalités
chap1 transmission-generalités

Les reseaux informatiques
Les reseaux informatiquesLes reseaux informatiques
Les reseaux informatiques

Windows Server 2008 (Active Directory Yenilikleri)
Windows Server 2008 (Active Directory Yenilikleri)Windows Server 2008 (Active Directory Yenilikleri)
Windows Server 2008 (Active Directory Yenilikleri)

Windows Server 2008 Active Directory Guide
Windows Server 2008 Active Directory GuideWindows Server 2008 Active Directory Guide
Windows Server 2008 Active Directory Guide

Cours2 structure
Cours2 structureCours2 structure
Cours2 structure

Atelier 1 Introduction aux Réseaux Informatiques
Atelier 1   Introduction aux Réseaux InformatiquesAtelier 1   Introduction aux Réseaux Informatiques
Atelier 1 Introduction aux Réseaux Informatiques

Introduction au reseau informatique
 Introduction au reseau informatique Introduction au reseau informatique
Introduction au reseau informatique

S4 réseaux et internet
S4 réseaux et internet S4 réseaux et internet
S4 réseaux et internet

Reseau
ReseauReseau
Reseau

Compta19 no restriction
Compta19 no restrictionCompta19 no restriction
Compta19 no restriction

Compta23 no restriction
Compta23 no restrictionCompta23 no restriction
Compta23 no restriction

Compta18 no restriction
Compta18 no restrictionCompta18 no restriction
Compta18 no restriction

La sécurité des réseaux sans fil
La sécurité des réseaux sans filLa sécurité des réseaux sans fil
La sécurité des réseaux sans fil

S4 réseaux et internet _
S4 réseaux et internet _S4 réseaux et internet _
S4 réseaux et internet _

Tp4 excel
Tp4 excelTp4 excel
Tp4 excel

Installer un réseau poste à poste dans une école primaire
Installer un réseau poste à poste dans une école primaireInstaller un réseau poste à poste dans une école primaire
Installer un réseau poste à poste dans une école primaire

Complément réseaux informatiques
Complément réseaux informatiquesComplément réseaux informatiques
Complément réseaux informatiques

Les reseaux
Les reseauxLes reseaux
Les reseaux

Tp word n° 1
Tp word n° 1Tp word n° 1
Tp word n° 1

chap6 supports_de_transmissiom
chap6 supports_de_transmissiomchap6 supports_de_transmissiom
chap6 supports_de_transmissiom


Similaire à (Médias de communications)

Support de Cours_réseau_Fst_Chp4.pdf
Support  de Cours_réseau_Fst_Chp4.pdfSupport  de Cours_réseau_Fst_Chp4.pdf
Support de Cours_réseau_Fst_Chp4.pdf
MohamedElbrak2

Reseaux-Optiques-par exemples fibre optique.pdf
Reseaux-Optiques-par exemples fibre optique.pdfReseaux-Optiques-par exemples fibre optique.pdf
Reseaux-Optiques-par exemples fibre optique.pdf
ykyog

Cours Réseaux et Protocoles_Part1.pptx
Cours Réseaux et Protocoles_Part1.pptxCours Réseaux et Protocoles_Part1.pptx
Cours Réseaux et Protocoles_Part1.pptx
NissrineNiss1

(Généralités 2)
(Généralités 2)(Généralités 2)
(Généralités 2)
Anouar Abtoy

Les transmissions et les supports
Les transmissions et les supportsLes transmissions et les supports
Les transmissions et les supports
Fouad Root

Veille technologique wifi
Veille technologique wifiVeille technologique wifi
Veille technologique wifi
bensami77

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt
bochramiinfo

Types et Avantages du Câble Réseau.pdf
Types et Avantages du Câble Réseau.pdfTypes et Avantages du Câble Réseau.pdf
Types et Avantages du Câble Réseau.pdf
Pinsol

La présentation du réseau téléinformatique
La présentation du réseau téléinformatiqueLa présentation du réseau téléinformatique
La présentation du réseau téléinformatique
sassarobertgina

Cordon de brassage : l'épine dorsale de la connectivité réseau
Cordon de brassage : l'épine dorsale de la connectivité réseauCordon de brassage : l'épine dorsale de la connectivité réseau
Cordon de brassage : l'épine dorsale de la connectivité réseau
Pinsol

Réseaux Informatiques(initiation aux réseaux informatique)
Réseaux Informatiques(initiation aux réseaux informatique)Réseaux Informatiques(initiation aux réseaux informatique)
Réseaux Informatiques(initiation aux réseaux informatique)
TimogoTRAORE

2002 11 cours_interco_reseaux
2002 11 cours_interco_reseaux2002 11 cours_interco_reseaux
2002 11 cours_interco_reseaux
CEFRI-UAC

reseau_cellulaire.pdf
reseau_cellulaire.pdfreseau_cellulaire.pdf
reseau_cellulaire.pdf
MedabdelhayeMohameds

Digital Subscriber Line - Ligne numérique d’abonné
Digital Subscriber Line - Ligne numérique d’abonnéDigital Subscriber Line - Ligne numérique d’abonné
Digital Subscriber Line - Ligne numérique d’abonné
Anis Nouri

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf
MohamedElbrak2

0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx
FerdawsBNasrBSalah

CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdfCM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
docteurgyneco1

Seance 1 intro+reseaux
Seance 1 intro+reseauxSeance 1 intro+reseaux
Seance 1 intro+reseaux
ENS

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX
Monica Waters


Similaire à (Médias de communications) (20)

Support de Cours_réseau_Fst_Chp4.pdf
Support  de Cours_réseau_Fst_Chp4.pdfSupport  de Cours_réseau_Fst_Chp4.pdf
Support de Cours_réseau_Fst_Chp4.pdf

Reseaux-Optiques-par exemples fibre optique.pdf
Reseaux-Optiques-par exemples fibre optique.pdfReseaux-Optiques-par exemples fibre optique.pdf
Reseaux-Optiques-par exemples fibre optique.pdf

Cours Réseaux et Protocoles_Part1.pptx
Cours Réseaux et Protocoles_Part1.pptxCours Réseaux et Protocoles_Part1.pptx
Cours Réseaux et Protocoles_Part1.pptx

(Généralités 2)
(Généralités 2)(Généralités 2)
(Généralités 2)

Les transmissions et les supports
Les transmissions et les supportsLes transmissions et les supports
Les transmissions et les supports

Veille technologique wifi
Veille technologique wifiVeille technologique wifi
Veille technologique wifi

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt

Types et Avantages du Câble Réseau.pdf
Types et Avantages du Câble Réseau.pdfTypes et Avantages du Câble Réseau.pdf
Types et Avantages du Câble Réseau.pdf

La présentation du réseau téléinformatique
La présentation du réseau téléinformatiqueLa présentation du réseau téléinformatique
La présentation du réseau téléinformatique

Cordon de brassage : l'épine dorsale de la connectivité réseau
Cordon de brassage : l'épine dorsale de la connectivité réseauCordon de brassage : l'épine dorsale de la connectivité réseau
Cordon de brassage : l'épine dorsale de la connectivité réseau

Réseaux Informatiques(initiation aux réseaux informatique)
Réseaux Informatiques(initiation aux réseaux informatique)Réseaux Informatiques(initiation aux réseaux informatique)
Réseaux Informatiques(initiation aux réseaux informatique)

2002 11 cours_interco_reseaux
2002 11 cours_interco_reseaux2002 11 cours_interco_reseaux
2002 11 cours_interco_reseaux

reseau_cellulaire.pdf
reseau_cellulaire.pdfreseau_cellulaire.pdf
reseau_cellulaire.pdf

Digital Subscriber Line - Ligne numérique d’abonné
Digital Subscriber Line - Ligne numérique d’abonnéDigital Subscriber Line - Ligne numérique d’abonné
Digital Subscriber Line - Ligne numérique d’abonné

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf

0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx0045-cours-reseaux-transmission-sans-fil (2).pptx
0045-cours-reseaux-transmission-sans-fil (2).pptx

CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdfCM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf

ethernet.ppt
ethernet.pptethernet.ppt
ethernet.ppt

Seance 1 intro+reseaux
Seance 1 intro+reseauxSeance 1 intro+reseaux
Seance 1 intro+reseaux

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX


Plus de Anouar Abtoy

(exploration du web)
(exploration du web)(exploration du web)
(exploration du web)
Anouar Abtoy

(travail collaboratif et e learning)
(travail collaboratif et e learning)(travail collaboratif et e learning)
(travail collaboratif et e learning)
Anouar Abtoy

(enjeux de l'utilisation des TIC)
(enjeux de l'utilisation des TIC)(enjeux de l'utilisation des TIC)
(enjeux de l'utilisation des TIC)
Anouar Abtoy

(services)
(services)(services)
(services)
Anouar Abtoy

(adressage)
(adressage)(adressage)
(adressage)
Anouar Abtoy

(Généralités 1)
(Généralités 1)(Généralités 1)
(Généralités 1)
Anouar Abtoy


Plus de Anouar Abtoy (6)

(exploration du web)
(exploration du web)(exploration du web)
(exploration du web)

(travail collaboratif et e learning)
(travail collaboratif et e learning)(travail collaboratif et e learning)
(travail collaboratif et e learning)

(enjeux de l'utilisation des TIC)
(enjeux de l'utilisation des TIC)(enjeux de l'utilisation des TIC)
(enjeux de l'utilisation des TIC)

(services)
(services)(services)
(services)

(adressage)
(adressage)(adressage)
(adressage)

(Généralités 1)
(Généralités 1)(Généralités 1)
(Généralités 1)


(Médias de communications)

  • 1. Université AbdelmalekEssadiFaculté des Sciencesde TétouanDépartement Mathématiques et InformatiquesAnnée univ. : 2010-2011Filière : SMP S4 1 - Internet et Réseaux :1- I - les réseaux informatiques(Les supports de communications)Anouar Abtoyanouar.abtoy@uae.ma1
  • 2. PlanIntroductionNature physique des supportsCâble coaxialePaires torsadéesFibre optiqueSupports sans filAutres supportsWebographie2
  • 3. IntroductionL’objectif d’un réseau : l’échange des information entre les équipements et les terminaux.Les quatre éléments de base d’un réseau:RèglesMessagesPériphériquesSupport3
  • 4. Introduction4Règles: ou protocoles, c’est l’ensemble des normes et des méthodes standard pour communiquer.
  • 5. Introduction5Messages: les données informatique utiles échangées dans le réseau.Texte
  • 12. Introduction6Périphériques: les terminaux ( ordinateurs), les serveurs, les routeurs …. qui participent à la communication dans le réseau.
  • 13. Introduction7Support: média utiliser pour la transmission et l’échange de l’information entre les périphériques.
  • 14. Nature physique des supports8Trois types d’agents de communication (physique) : l’électron Signaux électriquesles ondes électromagnétiquesatmosphère (ondes radio)le photonOndes lumineuses
  • 15. Types de supports 9Deux grandes classes de supports de transmission : les supports filaire:les paires torsadées, les câbles coaxiaux, les fibres optiques, etc…les supports sans fil:les ondes hertziennes, radioélectriques, ultraviolettes, lumineuses, infrarouge, ...
  • 16. Supports en cuivre10Deux types : les câbles coaxiaux et les paires torsadées .Les données sont transmises sous forme d’impulsions électriques.
  • 17. Sensibilité aux parasites électroniques : bruits et interférences.Câble coaxiale11Un câble coaxial : se compose d’un conducteur de cuivre entouré d’une couche de matériau isolant flexible.
  • 18. Câble coaxiale12Connecteur:BNC (BritishNaval Connector).La topologie associé est le bus :Prise BNC mâle.
  • 19. Câble coaxiale13+ La distance maximale peut atteindre 500 mètres.+Bonne résistance au bruit. - Larigidité(moins flexible).- Support qui tend à disparaître ( dans les réseaux informatiques).
  • 20. les paires torsadées14Twisted pairs (anglais).Support physique le plus répandu.Constitué de deux brins (fils) de cuivre entrelacés en torsade et recouverts d’isolants.
  • 21. les paires torsadées15Paires torsadées = permet de diminuer les bruits (les interférences ).
  • 22. les paires torsadées16Il existe (généralement) deux types de câbles à paires torsadées : Paire torsadée non blindée (UTP : UnshieldedTwistedPair) Paire torsadée blindée (STP : ShieldedTwistedPair)
  • 23. les paires torsadées17Connecteur RJ45 vu du hautConnecteur : terminaison du câblage.Réseaux informatiques  RJ45Réseaux téléphoniques  RJ11Le connecteur RJ45 comporte 8 broches ou 8 conducteurs.Deux principales normes de câblage:T568AT568BConnecteur RJ45 vu du basPort RJ45 sur une carte réseau
  • 24. les paires torsadées18Catégories : chaque catégorie offre un débit maximale.Exemple:Catégorie 5 : Une vitesse allant jusqu’à 100 Mbits/s.Catégorie 5e:Une vitesse allant jusqu’à 1 Gbits/s.un câble catégorie 5
  • 25. les paires torsadées19+ -- chère + flexible-Courtes distances (maximum 100 mètres).- vulnérable aux interférences.
  • 26. La fibre optique20Une fibre optique est un fil en verre ou en plastique très fin qui a la propriété de conduire la lumière.La fibre permet la transmission de données à haut débit grâce à des rayons optiques.
  • 27. La fibre optique21Classés en deux grands types :MonomodeMultimode
  • 28. La fibre optique22Permet des communications bidirectionnelles simultanées avec un câble dédié à chaque direction.Connecteur:
  • 29. La fibre optique23+ ++débit + Légèreté.+ Immunité au bruit+ Faible atténuation - coût plus élevé.

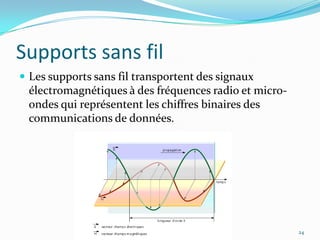

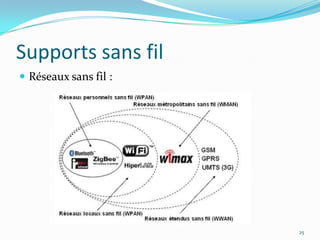

  • 30. Supports sans fil24Les supports sans fil transportent des signaux électromagnétiques à des fréquences radio et micro-ondes qui représentent les chiffres binaires des communications de données.

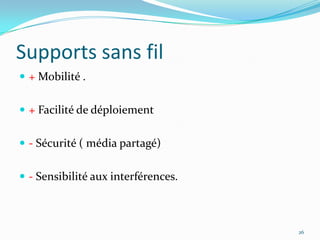

  • 32. Supports sans fil26+ Mobilité .+Facilité de déploiement- Sécurité ( média partagé)- Sensibilité aux interférences.

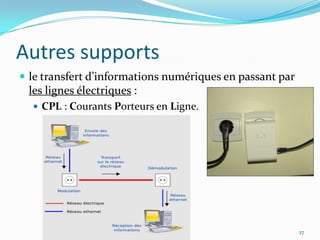

  • 33. Autres supports27le transfert d’informations numériques en passant par les lignes électriques :CPL: Courants Porteurs en Ligne.

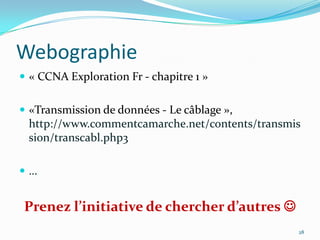

  • 34. Webographie« CCNA Exploration Fr - chapitre 1 »«Transmission de données - Le câblage », http://www.commentcamarche.net/contents/transmission/transcabl.php3…Prenez l’initiative de chercher d’autres 28
  • 35. Merci pour votre attention29
