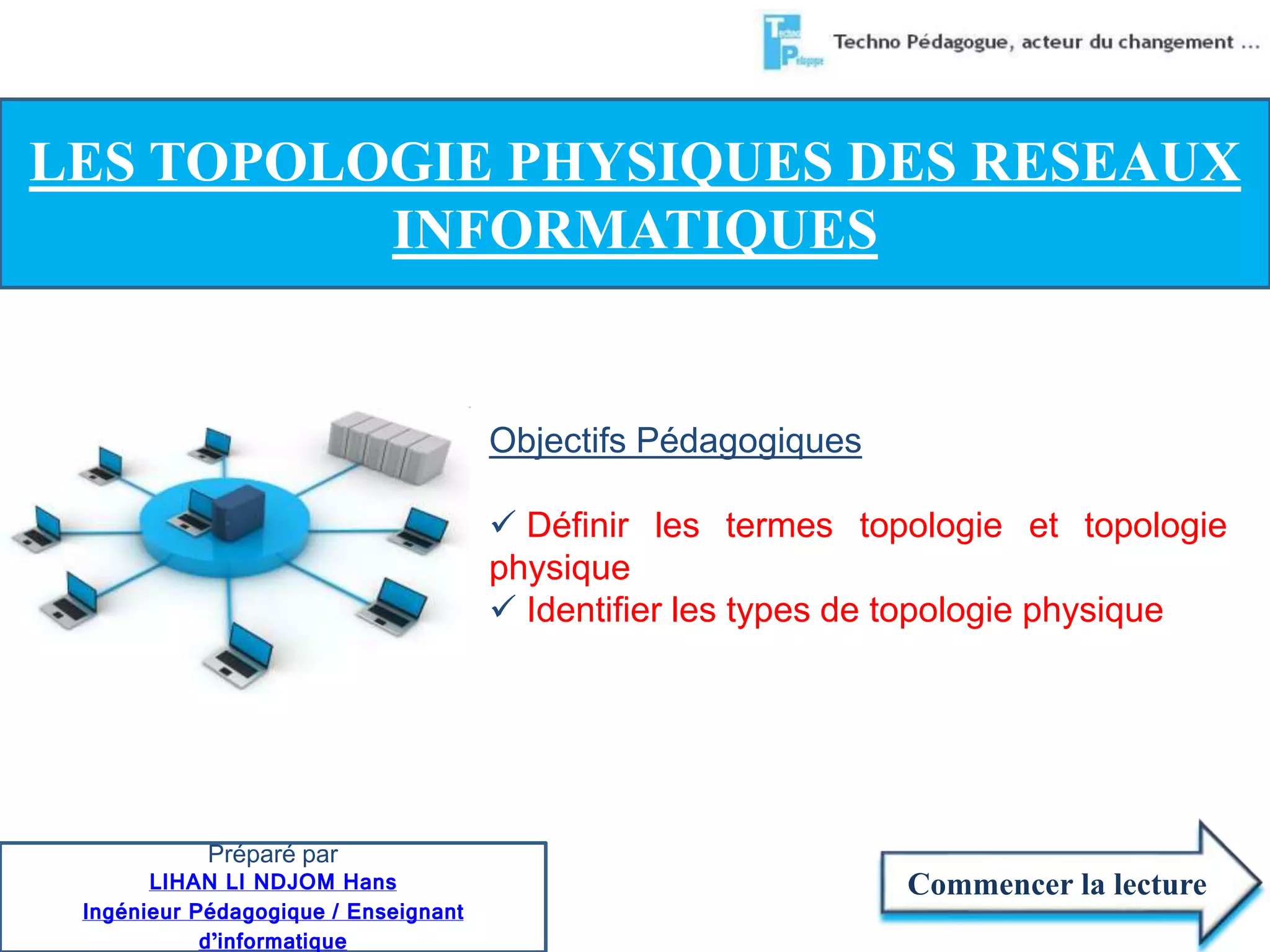

1. LES TOPOLOGIE PHYSIQUES DES RESEAUX
Objectifs Pédagogiques
 Définir les termes topologie et topologie
physique
 Identifier les types de topologie physique
Commencer la lecture
INFORMATIQUES
Préparé par
LIHAN LI NDJOM Hans
Ingénieur Pédagogique / Enseignant
d’informatique

2. Suivant
TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES

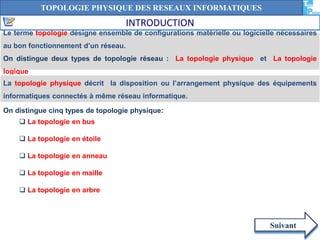

INTRODUCTION
Le terme topologie désigne ensemble de configurations matérielle ou logicielle nécessaires
au bon fonctionnement d’un réseau.
On distingue deux types de topologie réseau : La topologie physique et La topologie
logique
La topologie physique décrit la disposition ou l’arrangement physique des équipements
informatiques connectés à même réseau informatique.
On distingue cinq types de topologie physique:
 La topologie en bus
 La topologie en étoile
 La topologie en anneau
 La topologie en maille
 La topologie en arbre

3. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES

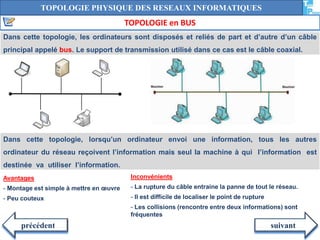

TOPOLOGIE en BUS
Dans cette topologie, les ordinateurs sont disposés et reliés de part et d’autre d’un câble
principal appelé bus. Le support de transmission utilisé dans ce cas est le câble coaxial.
Dans cette topologie, lorsqu’un ordinateur envoi une information, tous les autres
ordinateur du réseau reçoivent l’information mais seul la machine à qui l’information est
destinée va utiliser l’information.
Avantages
- Montage est simple à mettre en oeuvre
- Peu couteux
Inconvénients
- La rupture du câble entraine la panne de tout le réseau.
- Il est difficile de localiser le point de rupture
- Les collisions (rencontre entre deux informations) sont
fréquentes
précédent suivant

4. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES

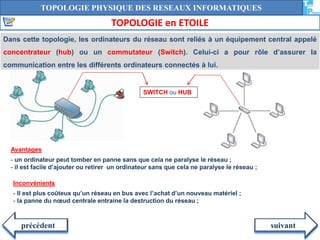

TOPOLOGIE en ETOILE
Dans cette topologie, les ordinateurs du réseau sont reliés à un équipement central appelé
concentrateur (hub) ou un commutateur (Switch). Celui-ci a pour rôle d’assurer la
communication entre les différents ordinateurs connectés à lui.
SWITCH ou HUB
Avantages
- un ordinateur peut tomber en panne sans que cela ne paralyse le réseau ;
- il est facile d’ajouter ou retirer un ordinateur sans que cela ne paralyse le réseau ;
Inconvénients
- Il est plus coûteux qu’un réseau en bus avec l’achat d’un nouveau matériel ;
- la panne du noeud centrale entraine la destruction du réseau ;
précédent suivant

5. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES

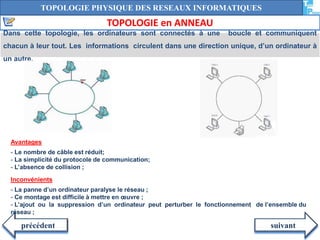

TOPOLOGIE en ANNEAU
Dans cette topologie, les ordinateurs sont connectés à une boucle et communiquent
chacun à leur tout. Les informations circulent dans une direction unique, d’un ordinateur à
un autre.
Avantages
- Le nombre de câble est réduit;
- La simplicité du protocole de communication;
- L’absence de collision ;
Inconvénients
- La panne d’un ordinateur paralyse le réseau ;
- Ce montage est difficile à mettre en oeuvre ;
- L’ajout ou la suppression d’un ordinateur peut perturber le fonctionnement de l’ensemble du
réseau ;
précédent suivant

6. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES

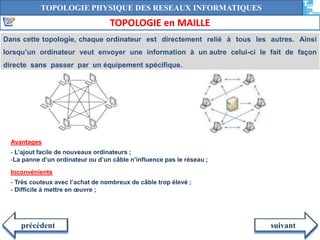

TOPOLOGIE en MAILLE
Dans cette topologie, chaque ordinateur est directement relié à tous les autres. Ainsi
lorsqu’un ordinateur veut envoyer une information à un autre celui-ci le fait de façon
directe sans passer par un équipement spécifique.
Avantages
- L’ajout facile de nouveaux ordinateurs ;
-La panne d’un ordinateur ou d’un câble n’influence pas le réseau ;
Inconvénients
- Très couteux avec l’achat de nombreux de câble trop élevé ;
- Difficile à mettre en oeuvre ;
précédent suivant

7. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES
TOPOLOGIE en ARBRE
Une topologie arborescente est une combinaison des différentes autres topologies ; elle
peut reposer à la fois sur des topologies en bus, en étoile et en anneau.
Avantages
- Permet de gérer des topologies de réseau hétérogène (différentes topologies) ;
- Permet de greffer des topologies de réseau importantes sur des topologies moins
importantes ;
Inconvénients
- Montage très difficile à mettre en oeuvre ;
- Montage très couteux ;
précédent suivant

8. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES

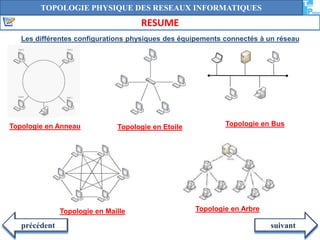

RESUME
Les différentes configurations physiques des équipements connectés à un réseau
Topologie en Anneau Topologie en Etoile Topologie en Bus
Topologie en Maille Topologie en Arbre
précédent suivant

9. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES
EVALUATION

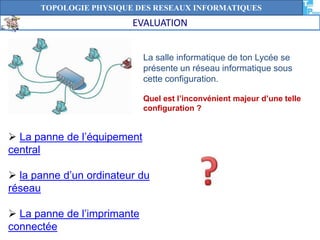

La salle informatique de ton Lycée se
présente un réseau informatique sous
cette configuration.
Quel est l’inconvénient majeur d’une telle
configuration ?
 La panne de l’équipement
central
 la panne d’un ordinateur du
réseau
 La panne de l’imprimante
connectée

10. TYPOLOGIE DES RESEAUX INFORMATIQUES
EVALUATION

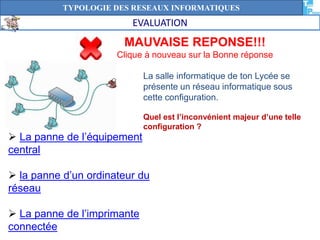

MAUVAISE REPONSE!!!
Clique à nouveau sur la Bonne réponse
La salle informatique de ton Lycée se
présente un réseau informatique sous
cette configuration.
Quel est l’inconvénient majeur d’une telle
configuration ?
 La panne de l’équipement
central
 la panne d’un ordinateur du
réseau
 La panne de l’imprimante
connectée

11. TYPOLOGIE DES RESEAUX INFORMATIQUES
BRAVO
!!!

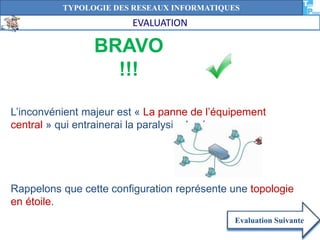

L’inconvénient majeur est « La panne de l’équipement
central » qui entrainerai la paralysie du réseau.
Rappelons que cette configuration représente une topologie
en étoile.
Evaluation Suivante
EVALUATION

12. TYPOLOGIE DES RESEAUX INFORMATIQUES
EVALUATION

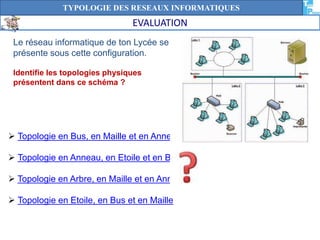

Le réseau informatique de ton Lycée se
présente sous cette configuration.
Identifie les topologies physiques
présentent dans ce schéma ?
 Topologie en Bus, en Maille et en Anneau
 Topologie en Anneau, en Etoile et en Bus
 Topologie en Arbre, en Maille et en Anneau
 Topologie en Etoile, en Bus et en Maille

13. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES
EVALUATION

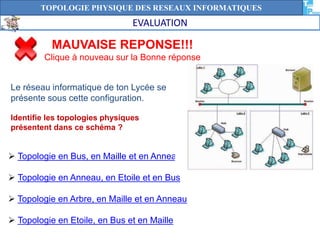

MAUVAISE REPONSE!!!
Clique à nouveau sur la Bonne réponse
Le réseau informatique de ton Lycée se
présente sous cette configuration.
Identifie les topologies physiques
présentent dans ce schéma ?
 Topologie en Bus, en Maille et en Anneau
 Topologie en Anneau, en Etoile et en Bus
 Topologie en Arbre, en Maille et en Anneau
 Topologie en Etoile, en Bus et en Maille

14. TOPOLOGIE PHYSIQUE DES RESEAUX INFORMATIQUES
BRAVO
!!!
Conclusion
EVALUATION

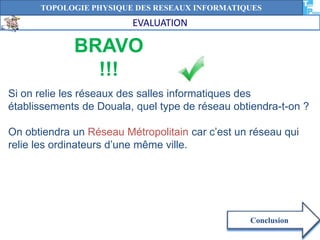

Si on relie les réseaux des salles informatiques des
établissements de Douala, quel type de réseau obtiendra-t-on ?
On obtiendra un Réseau Métropolitain car c’est un réseau qui
relie les ordinateurs d’une même ville.
