Université AbdelmalekEssadi Faculté des Sciences de Tétouan Département Mathématiques  et Informatiques Année univ. : 2010-2011 Filière : SMP S4   1 - Internet et Réseaux :1- I - les réseaux informatiques(Les protocoles) Anouar Abtoy anouar.abtoy@uae.ma 1

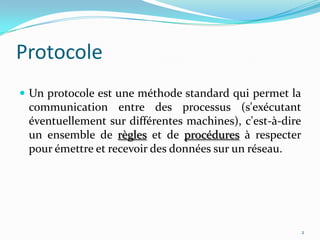

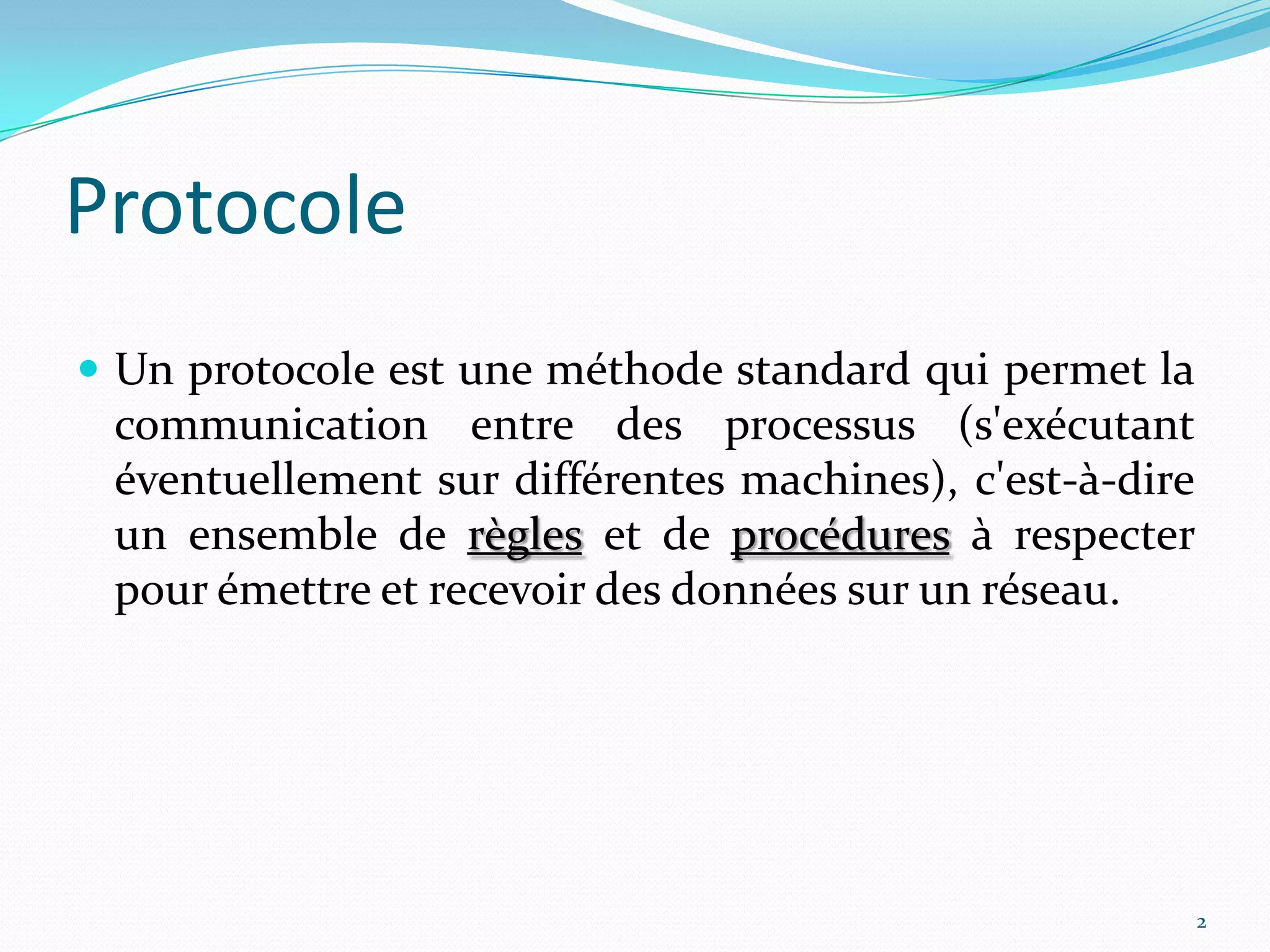

Protocole Un protocole est une méthode standard qui permet la communication entre des processus (s'exécutant éventuellement sur différentes machines), c'est-à-dire un ensemble de règleset de procédures à respecter pour émettre et recevoir des données sur un réseau. 2

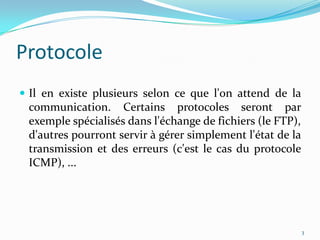

Protocole Il en existe plusieurs selon ce que l'on attend de la communication. Certains protocoles seront par exemple spécialisés dans l'échange de fichiers (le FTP), d'autres pourront servir à gérer simplement l'état de la transmission et des erreurs (c'est le cas du protocole ICMP), ...  3
OSI 4

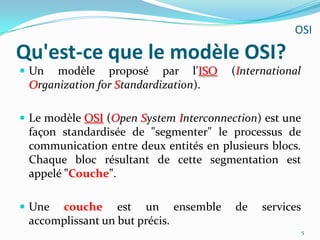

Qu'est-ce que le modèle OSI? OSI Un modèle proposé par l'ISO (International Organization for Standardization). Le modèle OSI(Open System Interconnection) est une façon standardisée de "segmenter" le processus de communication entre deux entités en plusieurs blocs. Chaque bloc résultant de cette segmentation est appelé "Couche". Une couche est un ensemble de services accomplissant un but précis. 5
Modèle OSI Principe de communication entre couches : chaque couche du modèle OSI communique avec la couche au-dessus et en dessous d'elle: 6 OSI

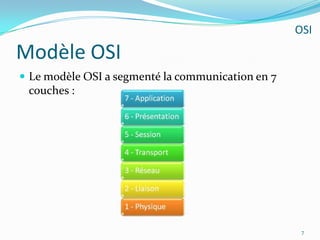

Modèle OSI Le modèle OSI a segmenté la communication en 7 couches :  7 OSI

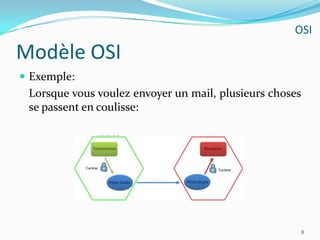

Modèle OSI Exemple: 	Lorsque vous voulez envoyer un mail, plusieurs choses se passent en coulisse: 8 OSI

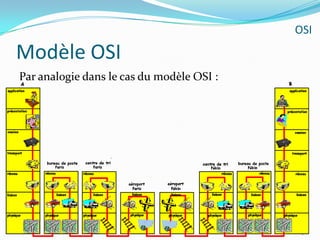

Modèle OSI Par analogie dans le cas du modèle OSI : 9 OSI
Modèle OSI 10 Exemple de l’envoi d’un email : OSI

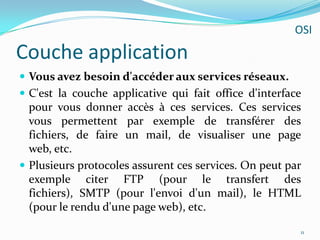

Couche application Vous avez besoin d'accéder aux services réseaux. C'est la couche applicative qui fait office d'interface pour vous donner accès à ces services. Ces services vous permettent par exemple de transférer des fichiers, de faire un mail, de visualiser une page web, etc. Plusieurs protocoles assurent ces services. On peut par exemple citer FTP (pour le transfert des fichiers), SMTP (pour l'envoi d'un mail), le HTML (pour le rendu d'une page web), etc. 11 OSI

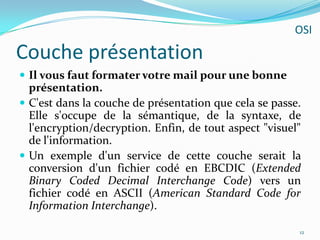

Couche présentation Il vous faut formater votre mail pour une bonne présentation. C'est dans la couche de présentation que cela se passe. Elle s'occupe de la sémantique, de la syntaxe, de l'encryption/decryption. Enfin, de tout aspect "visuel" de l'information.  Un exemple d'un service de cette couche serait la conversion d'un fichier codé en EBCDIC (ExtendedBinaryCodedDecimalInterchange Code) vers un fichier codé en ASCII (American Standard Code for Information Interchange). 12 OSI

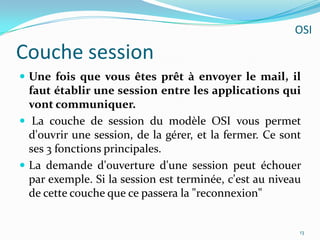

Couche session Une fois que vous êtes prêt à envoyer le mail, il faut établir une session entre les applications qui vont communiquer.  La couche de session du modèle OSI vous permet d'ouvrir une session, de la gérer, et la fermer. Ce sont ses 3 fonctions principales. La demande d'ouverture d'une session peut échouer par exemple. Si la session est terminée, c'est au niveau de cette couche que ce passera la "reconnexion" 13 OSI

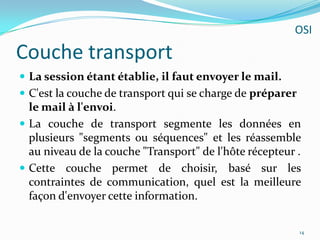

Couche transport La session étant établie, il faut envoyer le mail. C'est la couche de transport qui se charge de préparer le mail à l'envoi.  La couche de transport segmente les données en plusieurs "segments ou séquences" et les réassemble au niveau de la couche "Transport" de l'hôte récepteur .  Cette couche permet de choisir, basé sur les contraintes de communication, quel est la meilleure façon d'envoyer cette information. 14 OSI

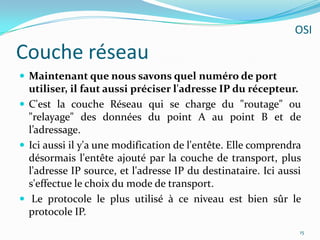

Couche réseau Maintenant que nous savons quel numéro de port utiliser, il faut aussi préciser l'adresse IP du récepteur. C'est la couche Réseau qui se charge du "routage" ou "relayage" des données du point A au point B et de l’adressage.  Ici aussi il y'a une modification de l'entête. Elle comprendra désormais l'entête ajouté par la couche de transport, plus l'adresse IP source, et l'adresse IP du destinataire. Ici aussi s'effectue le choix du mode de transport.  Le protocole le plus utilisé à ce niveau est bien sûr le protocole IP. 15 OSI
Couche liaison Maintenant établissons une liaison "physique" entre les deux hôtes. Là où la couche réseau effectue un genre de liaison logique, la couche de liaison effectue une liaison de données physique.  En fait elle transforme la couche physique en une liaison, en assurant (dans certains cas) la correction d'erreurs qui peuvent survenir au niveau de la couche physique . Elle s'occupe de la fragmentation des données en plusieurs trames, et ces trames sont envoyées une par une dans un réseau local par conséquent elle doit gérer l'acquittement des trames. 16 OSI

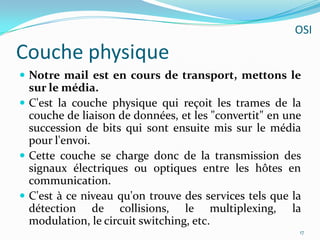

Couche physique OSI Notre mail est en cours de transport, mettons le sur le média. C'est la couche physique qui reçoit les trames de la couche de liaison de données, et les "convertit" en une succession de bits qui sont ensuite mis sur le média pour l'envoi.  Cette couche se charge donc de la transmission des signaux électriques ou optiques entre les hôtes en communication.  C'est à ce niveau qu'on trouve des services tels que la détection de collisions, le multiplexing, la modulation, le circuit switching, etc. 17

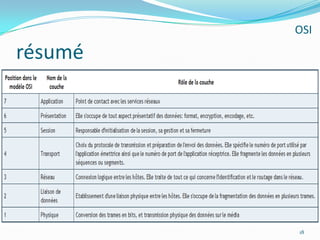

résumé 18 OSI
Ce qu'il faut retenir Le modèle OSI est une norme précisant comment les machines doivent communiquer entre-elles. C'est un modèle théorique. Le modèle OSI possède 7 couches. Chaque couche a un rôle particulier à accomplir. Chaque couche est indépendante des autres. Chaque couche ne peut communiquer qu'avec une couche adjacente. Lors de l'envoi de données, on parcourt le modèle OSI de haut en bas, en traversant toutes les couches. 19 OSI
TCP/IP 20

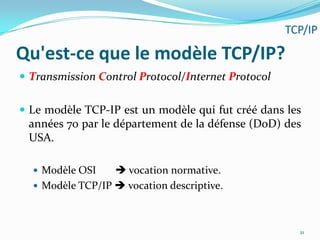

Qu'est-ce que le modèle TCP/IP? Transmission Control Protocol/Internet Protocol Le modèle TCP-IP est un modèle qui fut créé dans les années 70 par le département de la défense (DoD) des USA. Modèle OSI 	 vocation normative. Modèle TCP/IP  vocation descriptive. 21 TCP/IP
Comparaison dans la structure 22 TCP/IP

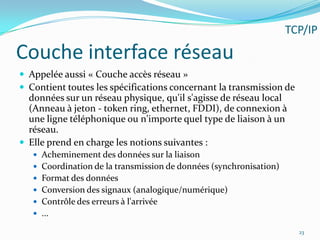

Couche interface réseau Appelée aussi « Couche accès réseau » Contient toutes les spécifications concernant la transmission de données sur un réseau physique, qu'il s'agisse de réseau local (Anneau à jeton - token ring, ethernet, FDDI), de connexion à une ligne téléphonique ou n'importe quel type de liaison à un réseau.  Elle prend en charge les notions suivantes :  Acheminement des données sur la liaison  Coordination de la transmission de données (synchronisation)  Format des données  Conversion des signaux (analogique/numérique)  Contrôle des erreurs à l'arrivée  ... 23 TCP/IP

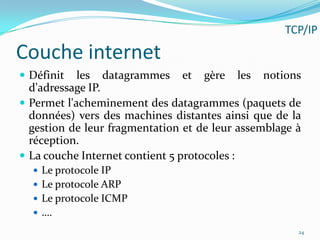

Couche internet TCP/IP Définit les datagrammes et gère les notions d'adressage IP.  Permet l'acheminement des datagrammes (paquets de données) vers des machines distantes ainsi que de la gestion de leur fragmentation et de leur assemblage à réception. La couche Internet contient 5 protocoles :  Le protocole IP  Le protocole ARP  Le protocole ICMP  …. 24

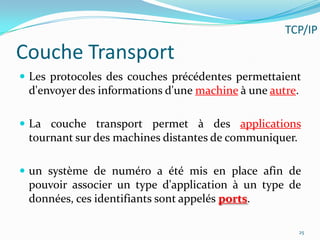

Couche Transport TCP/IP Les protocoles des couches précédentes permettaient d'envoyer des informations d'une machine à une autre.  La couche transport permet à des applications tournant sur des machines distantes de communiquer.  un système de numéro a été mis en place afin de pouvoir associer un type d'application à un type de données, ces identifiants sont appelés ports. 25

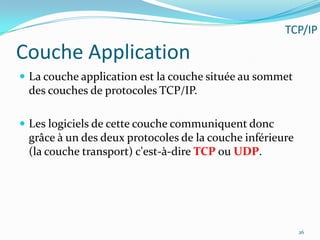

Couche Application La couche application est la couche située au sommet des couches de protocoles TCP/IP. Les logiciels de cette couche communiquent donc grâce à un des deux protocoles de la couche inférieure (la couche transport) c'est-à-dire TCP ou UDP.  26 TCP/IP
Couche Application Les applications de cette couche sont de différents types, mais la plupart sont des services réseau, c'est-à-dire des applications fournies à l'utilisateur pour assurer l'interface avec le système d'exploitation. On peut les classer selon les services qu'ils rendent :  Les services de gestion (transfert) de fichier et d'impression  Les services de connexion au réseau  Les services de connexion à distance  Les utilitaires Internet divers 27 TCP/IP

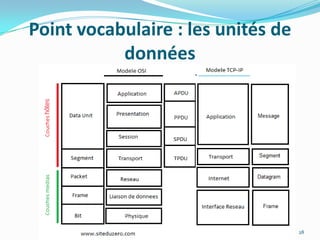

Point vocabulaire : les unités de données 28

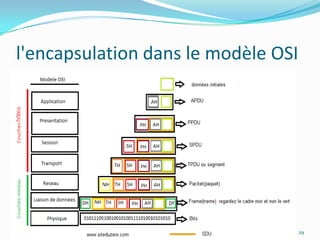

l'encapsulation dans le modèle OSI 29
l'encapsulation dans le modèle OSI 30

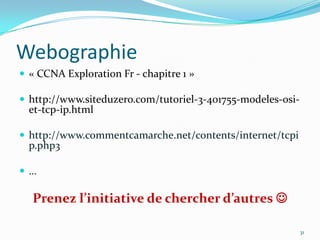

Webographie « CCNA Exploration Fr - chapitre 1 » http://www.siteduzero.com/tutoriel-3-401755-modeles-osi-et-tcp-ip.html http://www.commentcamarche.net/contents/internet/tcpip.php3 … Prenez l’initiative de chercher d’autres  31
Merci pour votre attention 32
