1. Le Modèle OSI (Open System
Interconnection )
Matière: Architecture & Protocoles
Réseau
1
Préparer par : Elyes Mejri & Abbes Ben daoued

2. Introduction Général :
Les réseaux d'ordinateurs ont pris
peu à peu une importance
considérable dans la vie de tous les
jours. La plupart des informations
peuvent prendre un format
électronique, ce qui permet de les
échanger facilement avec d’autres
utilisateurs.
2
Elyes Mejri & Abbes Ben daoued

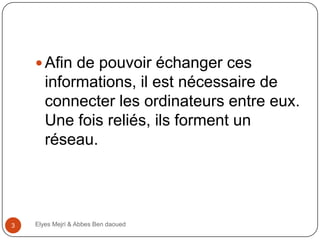

3.  Afin de pouvoir échanger ces
informations, il est nécessaire de
connecter les ordinateurs entre eux.
Une fois reliés, ils forment un
réseau.
3
Elyes Mejri & Abbes Ben daoued

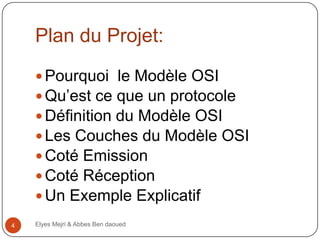

4. Plan du Projet:
 Pourquoi le Modèle OSI
 Qu’est ce que un protocole
 Définition du Modèle OSI
 Les Couches du Modèle OSI
 Coté Emission
 Coté Réception
 Un Exemple Explicatif
4
Elyes Mejri & Abbes Ben daoued

5. Pourquoi Le Modèle OSI?
5
Elyes Mejri & Abbes Ben daoued

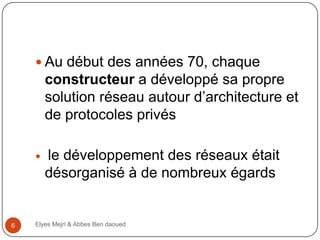

6.  Au début des années 70, chaque
constructeur a développé sa propre
solution réseau autour d’architecture et
de protocoles privés

6
le développement des réseaux était
désorganisé à de nombreux égards
Elyes Mejri & Abbes Ben daoued

7.  Le début des années 1980 a été
marqué par une croissance
exceptionnelle du nombre et de la
taille des réseaux. Pour profiter des
avantages de l’utilisation de la
technologie réseau, les sociétés se
mirent à installer et à étendre des
réseaux, à un rythme presque aussi
rapide que l’introduction des nouvelles
technologies.
7
Elyes Mejri & Abbes Ben daoued

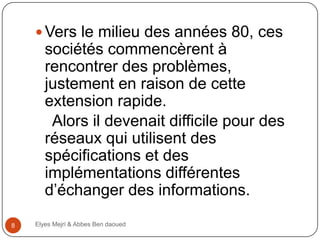

8.  Vers le milieu des années 80, ces
sociétés commencèrent à
rencontrer des problèmes,
justement en raison de cette
extension rapide.
Alors il devenait difficile pour des
réseaux qui utilisent des
spécifications et des
implémentations différentes
d’échanger des informations.
8
Elyes Mejri & Abbes Ben daoued

9.  Pour résoudre le problème de
l’incompatibilité des réseaux, l’ISO
(International Organization for
Standardization) examina les modèles
réseau tels que DECnet (Digital
Equipment Corporation net), SNA
(Systems Network Architecture) et
TCP/IP afin de trouver un ensemble de
règles applicable de façon générale à
tous les réseaux.
9
Elyes Mejri & Abbes Ben daoued

10.  Sur la base de ces recherches, l’ISO a mis au
point un modèle de réseau pour aider les
fournisseurs à créer des réseaux compatibles
avec d’autres réseaux.
10
Elyes Mejri & Abbes Ben daoued

11. D’où le Modèle OSI né
11
Elyes Mejri & Abbes Ben daoued

12. C’est quoi un protocole ?
 Un protocole est une méthode standard
qui permet la communication entre des
processus (s'exécutant éventuellement
sur différentes machines),
c'est-à-dire un ensemble de règles et de
procédures à respecter pour émettre et
recevoir des données sur un réseau. Il
en existe plusieurs selon ce que l'on
attend de la communication..
12
Elyes Mejri & Abbes Ben daoued

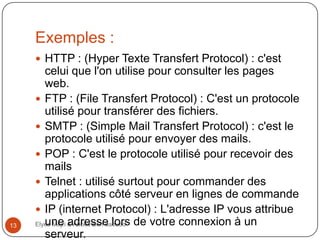

13. Exemples :
 HTTP : (Hyper Texte Transfert Protocol) : c'est
13
celui que l'on utilise pour consulter les pages
web.
 FTP : (File Transfert Protocol) : C'est un protocole
utilisé pour transférer des fichiers.
 SMTP : (Simple Mail Transfert Protocol) : c'est le
protocole utilisé pour envoyer des mails.
 POP : C'est le protocole utilisé pour recevoir des
mails
 Telnet : utilisé surtout pour commander des
applications côté serveur en lignes de commande
 IP (internet Protocol) : L'adresse IP vous attribue
une adresse lors
Elyes Mejri & Abbes Ben daoued de votre connexion à un
serveur.

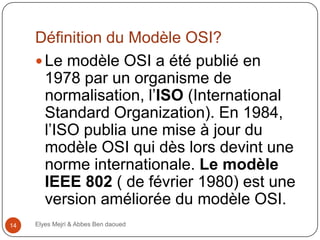

14. Définition du Modèle OSI?
 Le modèle OSI a été publié en
1978 par un organisme de
normalisation, l’ISO (International
Standard Organization). En 1984,
l’ISO publia une mise à jour du
modèle OSI qui dès lors devint une
norme internationale. Le modèle
IEEE 802 ( de février 1980) est une
version améliorée du modèle OSI.
14
Elyes Mejri & Abbes Ben daoued

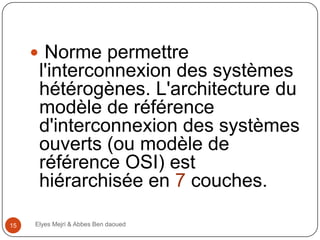

15.  Norme permettre
l'interconnexion des systèmes
hétérogènes. L'architecture du
modèle de référence
d'interconnexion des systèmes
ouverts (ou modèle de
référence OSI) est
hiérarchisée en 7 couches.
15
Elyes Mejri & Abbes Ben daoued

16.  La philosophie de l'enchaînement
des couches ISO veut que chaque
couche apporte une augmentation
de la qualité de service (de
transmission) fournie à l'utilisateur
final
16
Elyes Mejri & Abbes Ben daoued

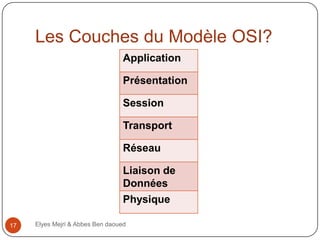

17. Les Couches du Modèle OSI?
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
17
Elyes Mejri & Abbes Ben daoued

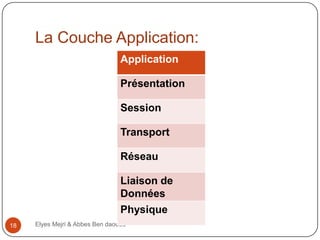

18. La Couche Application:
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
18
Elyes Mejri & Abbes Ben daoued

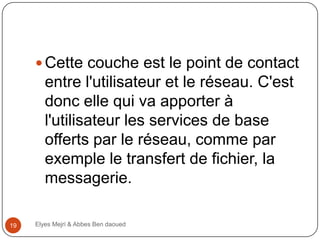

19.  Cette couche est le point de contact
entre l'utilisateur et le réseau. C'est
donc elle qui va apporter à
l'utilisateur les services de base
offerts par le réseau, comme par
exemple le transfert de fichier, la
messagerie.
19
Elyes Mejri & Abbes Ben daoued

20.  Représente des données pour
l'utilisateur ainsi que du codage et
un contrôle du dialogue : des
mécanismes de communication
offerts aux applications de
l'utilisateur.
20
Elyes Mejri & Abbes Ben daoued

21. Exemples de Protocole de la Couche
application:
 Protocoles orientés transfert de
fichiers : FTP (IETF), NFS (Sun Microsystems)
et AFS.
 Protocoles orientés messageries : Simple Mail
Transfer Protocol (SMTP), Post Office
Protocol (POP).
 Protocoles de type « session distance » :
Telnet, rlogin, Secure Shell (SSH).
Un protocole utilisé pour l'envoi de
pages HTML ,HTTP.
 Des protocoles d'exploitation et de gestion : Domain
Name System (DNS) pour la résolution
d'adresse, Simple Network Management
Protocol pour la supervision.
21
Elyes Mejri & Abbes Ben daoued

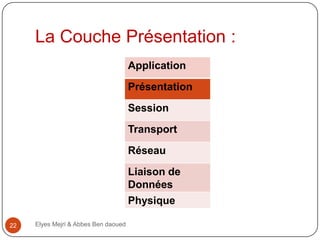

22. La Couche Présentation :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
22
Elyes Mejri & Abbes Ben daoued

23.  Convertir les données applicatives
manipulées par les programmes en
chaînes d'octets effectivement
transportées par le réseau.
 Exemples : décompression/
compression ,cryptage /décryptage
 Quelques Protocoles destiné a cette
couche :
 AFP - ASCII - ASN.1 - MIME - NCP
23
Elyes Mejri & Abbes Ben daoued

24. La Couche Session :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
24
Elyes Mejri & Abbes Ben daoued

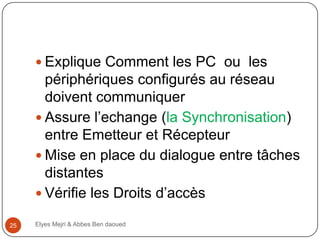

25.  Explique Comment les PC ou les
périphériques configurés au réseau
doivent communiquer
 Assure l’echange (la Synchronisation)
entre Emetteur et Récepteur
 Mise en place du dialogue entre tâches
distantes
 Vérifie les Droits d’accès
25
Elyes Mejri & Abbes Ben daoued

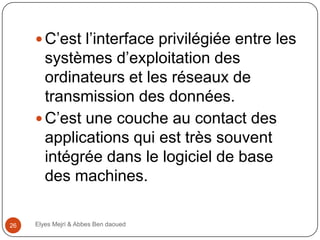

26.  C’est l’interface privilégiée entre les
systèmes d’exploitation des
ordinateurs et les réseaux de
transmission des données.
 C’est une couche au contact des
applications qui est très souvent
intégrée dans le logiciel de base
des machines.
26
Elyes Mejri & Abbes Ben daoued

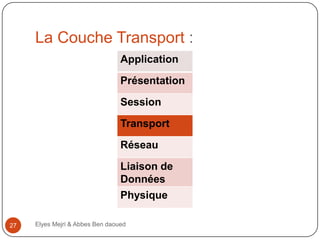

27. La Couche Transport :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
27
Elyes Mejri & Abbes Ben daoued

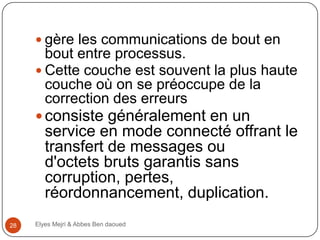

28.  gère les communications de bout en
bout entre processus.
 Cette couche est souvent la plus haute
couche où on se préoccupe de la
correction des erreurs
 consiste généralement en un
service en mode connecté offrant le
transfert de messages ou
d'octets bruts garantis sans
corruption, pertes,
réordonnancement, duplication.
28
Elyes Mejri & Abbes Ben daoued

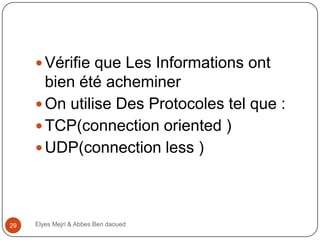

29.  Vérifie que Les Informations ont
bien été acheminer
 On utilise Des Protocoles tel que :
 TCP(connection oriented )
 UDP(connection less )
29
Elyes Mejri & Abbes Ben daoued

30. La Couche Réseau :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
30
Elyes Mejri & Abbes Ben daoued

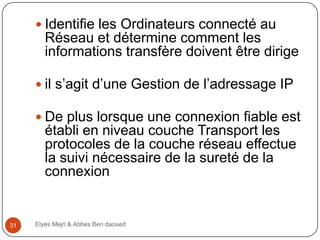

31.  Identifie les Ordinateurs connecté au
Réseau et détermine comment les
informations transfère doivent être dirige
 il s’agit d’une Gestion de l’adressage IP
 De plus lorsque une connexion fiable est
établi en niveau couche Transport les
protocoles de la couche réseau effectue
la suivi nécessaire de la sureté de la
connexion
31
Elyes Mejri & Abbes Ben daoued

32. La Couche Liaison des données :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
32
Elyes Mejri & Abbes Ben daoued

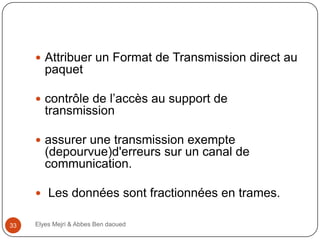

33.  Attribuer un Format de Transmission direct au
paquet
 contrôle de l’accès au support de
transmission
 assurer une transmission exempte
(depourvue)d'erreurs sur un canal de
communication.
 Les données sont fractionnées en trames.
33
Elyes Mejri & Abbes Ben daoued

34.  La couche liaison récupère des
paquets de la couche réseau. Pour
chaque paquet, elle construit une
(ou plusieurs) trame(s).
 La couche liaison envoie chaque
trame à la couche physique.
34
Elyes Mejri & Abbes Ben daoued

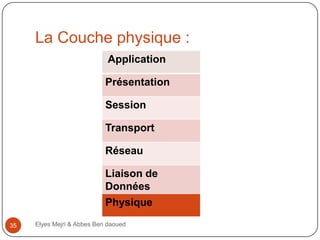

35. La Couche physique :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
35
Elyes Mejri & Abbes Ben daoued

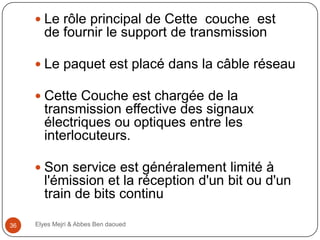

36.  Le rôle principal de Cette couche est
de fournir le support de transmission
 Le paquet est placé dans la câble réseau
 Cette Couche est chargée de la
transmission effective des signaux
électriques ou optiques entre les
interlocuteurs.
 Son service est généralement limité à
l'émission et la réception d'un bit ou d'un
train de bits continu
36
Elyes Mejri & Abbes Ben daoued

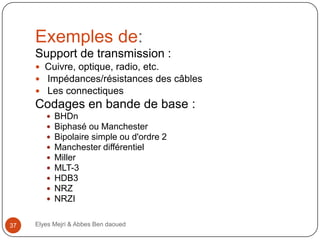

37. Exemples de:
Support de transmission :
 Cuivre, optique, radio, etc.
 Impédances/résistances des câbles
 Les connectiques
Codages en bande de base :









37
BHDn
Biphasé ou Manchester
Bipolaire simple ou d'ordre 2
Manchester différentiel
Miller
MLT-3
HDB3
NRZ
NRZI
Elyes Mejri & Abbes Ben daoued

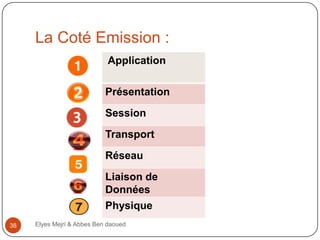

38. La Coté Emission :
Application
Présentation
Session
Transport
Réseau
Liaison de
Données
Physique
38
Elyes Mejri & Abbes Ben daoued

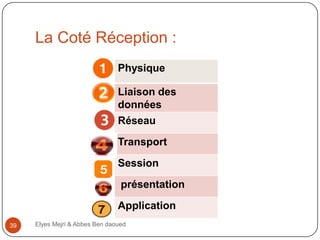

39. La Coté Réception :
Physique
Liaison des
données
Réseau
Transport
Session
présentation
Application
39
Elyes Mejri & Abbes Ben daoued

40. 40
Elyes Mejri & Abbes Ben daoued

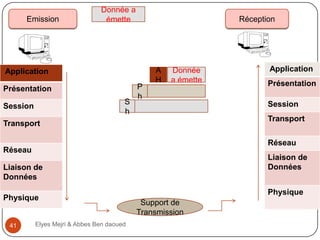

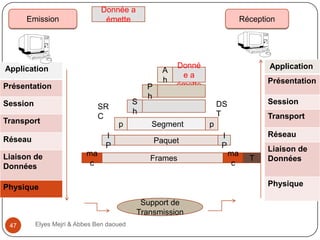

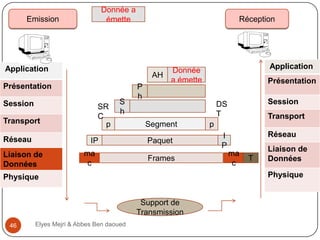

41. Emission
Donnée a
émette
Réception
Application
Présentation
S
h
Session
P
h
A
H
Donnée
a émette
Présentation
Session
Transport
Transport
Réseau
Réseau
Liaison de
Données
Liaison de
Données
Physique
41
Application
Elyes Mejri & Abbes Ben daoued
Physique
Support de
Transmission

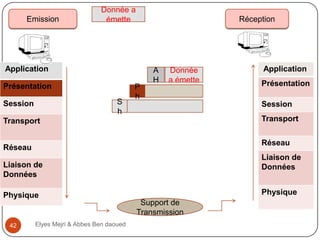

42. Emission
Donnée a
émette
Réception
Application
Présentation
S
h
Session
P
h
A
H
Donnée
a émette
Présentation
Session
Transport
Transport
Réseau
Réseau
Liaison de
Données
Liaison de
Données
Physique
Physique
Support de
Transmission
42
Application
Elyes Mejri & Abbes Ben daoued

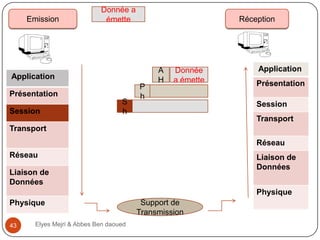

43. Emission
Donnée a
émette
Réception
Application
Présentation
Session
S
h
P
h
A
H
Donnée
a émette
Application
Présentation
Session
Transport
Transport
Réseau
Réseau
Liaison de
Données
Liaison de
Données
Physique
Physique
43
Elyes Mejri & Abbes Ben daoued
Support de
Transmission

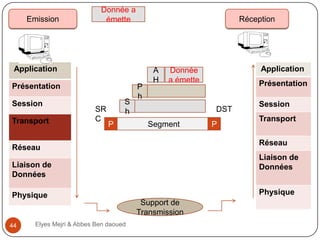

44. Emission
Donnée a
émette
Réception
Application
Présentation
Session
Transport
SR
C
S
h
P
P
h
A
H
Segment
P
Session
Transport
Réseau
Liaison de
Données
Liaison de
Données
Physique
Physique
Support de
Transmission
Elyes Mejri & Abbes Ben daoued
Présentation
DST
Réseau
44
Application
Donnée
a émette

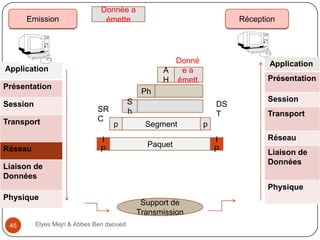

45. Emission
Donnée a
émette
Réception
Application
Présentation
Session
Transport
Ph
SR
C
Application
Présentation
S
h
p
I
P
Réseau
Donné
A
ea
H émett
e
DS
T
Segment
Paquet
Liaison de
Données
Session
Transport
p
I
P
Réseau
Liaison de
Données
Physique
Physique
45
Elyes Mejri & Abbes Ben daoued
Support de
Transmission

46. Donnée a
émette
Emission
Réception
Application
Présentation
Session
SR
C
p
Transport
Réseau
S
h
IP
Liaison de
Données
ma
c
P
h
Segment
Paquet
Frames
Session
I
P
Réseau
Transport
p
ma
c
T
Liaison de
Données
Physique
Support de
Transmission
Elyes Mejri & Abbes Ben daoued
Présentation
DS
T
Physique
46
Application
Donnée
AH
a émette

47. Donnée a
émette
Emission
Réception
Application
Présentation
Session
Transport
S
h
SR
C
p
I
P
Réseau
Liaison de
Données
ma
IP
c
P
h
A
h
Donné
ea
émette
Segment
Paquet
Frames
Session
I
P
Réseau
Transport
p
ma
I
P
c
T
Liaison de
Données
Physique
Support de
Transmission
Elyes Mejri & Abbes Ben daoued
Présentation
DS
T
Physique
47
Application

48. Source des Informations ;
 http://www.cowcotland.com/definitions/45/modele





48
-osi.html
http://www.futura-sciences.com/magazines/hightech/infos/dico/d/high-tech-modele-osi-1252/
http://hautrive.free.fr/reseaux/architectures/model
e-osi.html#architecture7couchesOSI
http://mrim.forumpro.fr/t671-utilisation
http://www.gatoux.com/SECTION1/p4.php
Youtube
Elyes Mejri & Abbes Ben daoued

49. 49
Elyes Mejri & Abbes Ben daoued
