Chapter 3 overviewp

Se connecter aux
réseaux

Networking for Home and Small Businesses – Chapter 3

Version 4.0 © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 1

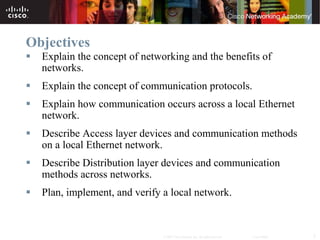

Objectives
 Explain the concept of networking and the benefits of
networks.
 Explain the concept of communication protocols.
 Explain how communication occurs across a local Ethernet
network.
 Describe Access layer devices and communication methods
on a local Ethernet network.
 Describe Distribution layer devices and communication
methods across networks.
 Plan, implement, and verify a local network.

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 2

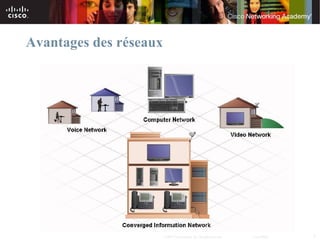

Avantages des réseaux

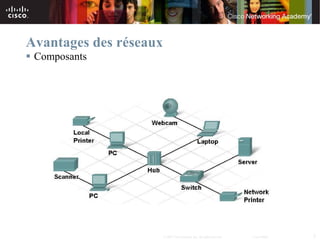

 Composants

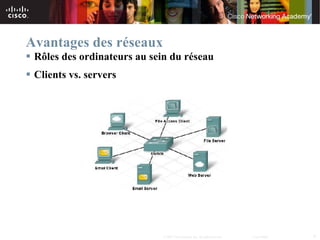

 Rôles des ordinateurs au sein du réseau
 Clients vs. servers

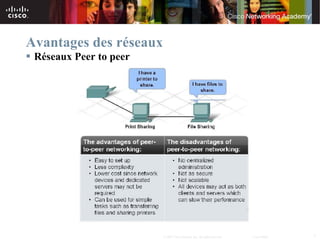

 Réseaux Peer to peer


Topologies des réseaux
 Topologie logique vs. topologie physique

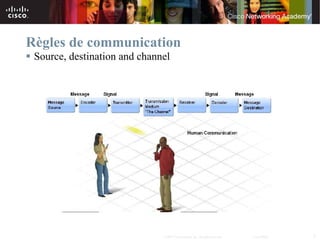

Règles de communication
 Source, destination and channel


Les protocoles de communication
Les protocoles définissent tout ce qui paramètre la façon dont
un message est transmis et remis. Parmi ces paramètres,
citons :
le format du message ;
la taille du message ;
la durée ;
l’encapsulation ;
le codage ;
le modèle du message.

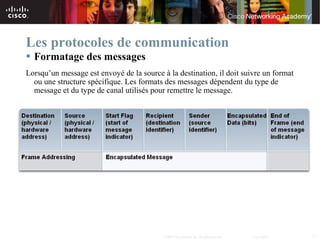

 Formatage des messages
Lorsqu’un message est envoyé de la source à la destination, il doit suivre un format
ou une structure spécifique. Les formats des messages dépendent du type de
message et du type de canal utilisés pour remettre le message.

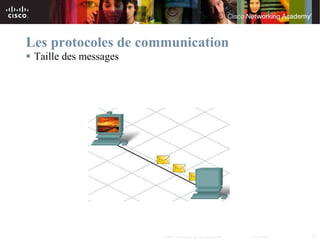

 Taille des messages

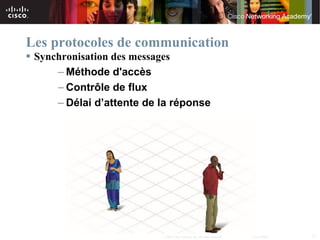

 Synchronisation des messages
– Méthode d'accès
– Contrôle de flux
– Délai d’attente de la réponse

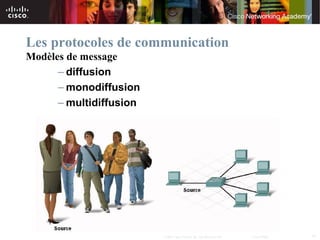

Modèles de message
– diffusion
– monodiffusion
– multidiffusion

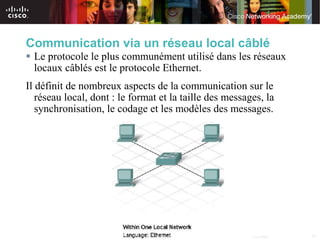

Communication via un réseau local câblé
 Le protocole le plus communément utilisé dans les réseaux
locaux câblés est le protocole Ethernet.
Il définit de nombreux aspects de la communication sur le
réseau local, dont : le format et la taille des messages, la
synchronisation, le codage et les modèles des messages.

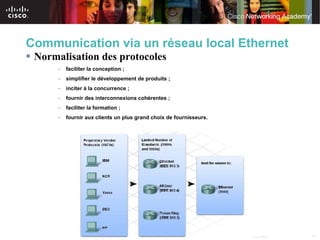

Communication via un réseau local Ethernet
 Normalisation des protocoles
– faciliter la conception ;
– simplifier le développement de produits ;
– inciter à la concurrence ;
– fournir des interconnexions cohérentes ;
– faciliter la formation ;
– fournir aux clients un plus grand choix de fournisseurs.


 Adressage physique

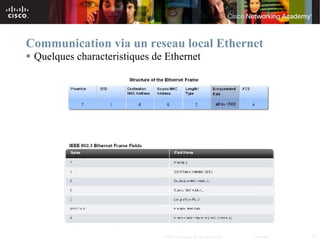

Communication via un reseau local Ethernet
 Quelques characteristiques de Ethernet

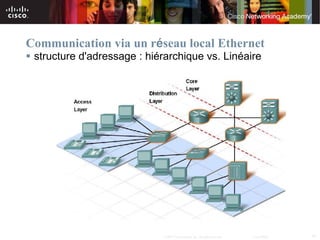

 structure d'adressage : hiérarchique vs. Linéaire

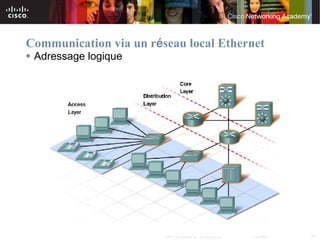

 Adressage logique


 Structure hiérarchique - trois couches de base :
– Couche d’accès : fournit des connexions aux hôtes sur un réseau
Ethernet local.
– Couche de distribution : permet d’interconnecter les petits
réseaux locaux.
– Couche coeur de réseau : La couche coeur de réseau est une
couche fédératrice haut débit avec des connexions redondantes
(de sauvegarde). Elle permet le transport de grandes quantités
de données entre plusieurs réseaux finaux

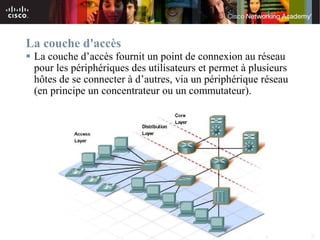

La couche d'accès
 La couche d’accès fournit un point de connexion au réseau
pour les périphériques des utilisateurs et permet à plusieurs
hôtes de se connecter à d’autres, via un périphérique réseau
(en principe un concentrateur ou un commutateur).


Les périphériques de couche d'accès

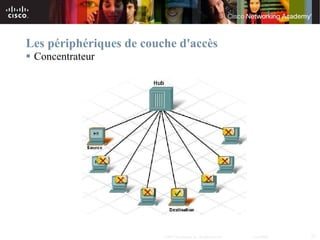

 Concentrateur

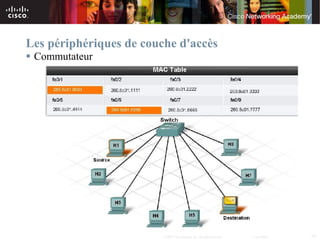

 Commutateur

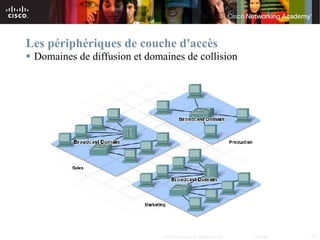

 Domaines de diffusion et domaines de collision

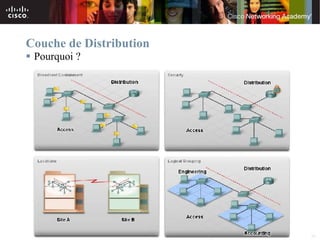

Couche de Distribution
 Pourquoi ?

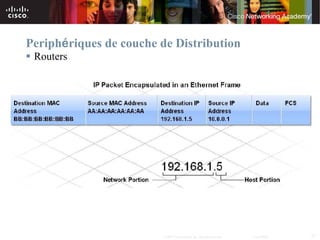

Periphériques de couche de Distribution
 Routers

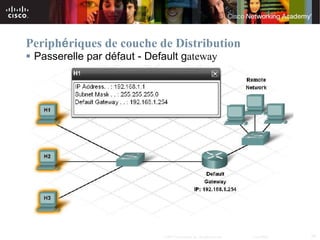

 Passerelle par défaut - Default gateway

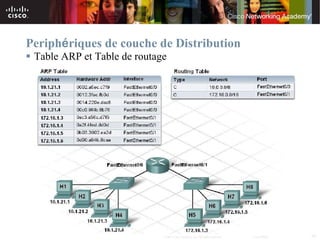

 Table ARP et Table de routage


Periphériques de couche de Distribution et
méthodes de communication

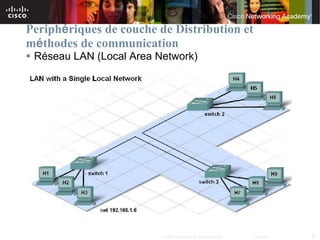

 Réseau LAN (Local Area Network)


 Réseau LAN (Local Area Network)
Un réseau local ou un groupe de réseaux locaux
interconnectés, placés sous le même contrôle
administratif.
Ils utilisent généralement des protocoles Ethernet ou
sans fil et prennent en charge des débits de données
élevés.
Le terme Intranet est souvent utilisé pour faire référence
à un réseau LAN privé qui appartient à une entreprise
ou une administration et auquel peuvent accéder
uniquement ses membres, ses employés ou des tierces
personnes autorisées.

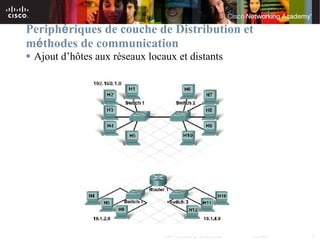

 Ajout d’hôtes aux réseaux locaux et distants

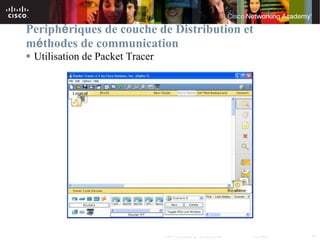

 Utilisation de Packet Tracer

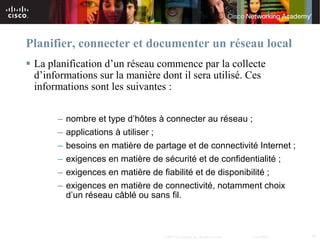

Planifier, connecter et documenter un réseau local
 La planification d’un réseau commence par la collecte
d’informations sur la manière dont il sera utilisé. Ces
informations sont les suivantes :

– nombre et type d’hôtes à connecter au réseau ;
– applications à utiliser ;
– besoins en matière de partage et de connectivité Internet ;
– exigences en matière de sécurité et de confidentialité ;
– exigences en matière de fiabilité et de disponibilité ;
– exigences en matière de connectivité, notamment choix
d’un réseau câblé ou sans fil.

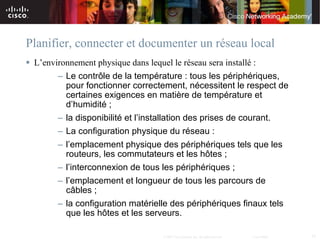

 L’environnement physique dans lequel le réseau sera installé :
– Le contrôle de la température : tous les périphériques,
pour fonctionner correctement, nécessitent le respect de
certaines exigences en matière de température et
d’humidité ;
– la disponibilité et l’installation des prises de courant.
– La configuration physique du réseau :
– l’emplacement physique des périphériques tels que les
routeurs, les commutateurs et les hôtes ;
– l’interconnexion de tous les périphériques ;
– l’emplacement et longueur de tous les parcours de
câbles ;
– la configuration matérielle des périphériques finaux tels
que les hôtes et les serveurs.

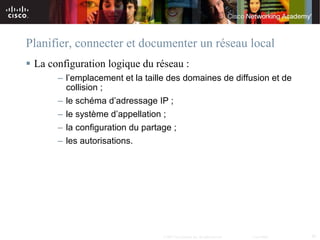

 La configuration logique du réseau :
– l’emplacement et la taille des domaines de diffusion et de
collision ;
– le schéma d’adressage IP ;
– le système d’appellation ;
– la configuration du partage ;
– les autorisations.


 Prototypage
L’une des méthodes de test d’un modèle de réseau consiste à
créer un modèle de travail ou un prototype du réseau.
La création d’un prototype est indispensable, dans la mesure où
les réseaux évoluent en taille et en complexité. Un prototype
permet au concepteur/à l’administrateur du réseau de
déterminer si le réseau planifié fonctionne ou non comme
prévu, avant d’investir dans les composants matériels et de
lancer le processus d’installation. Une documentation
concernant tous les aspects du processus de prototypage doit
être tenue à jour.

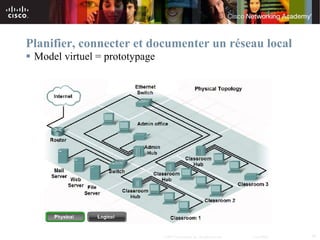

 Model virtuel = prototypage

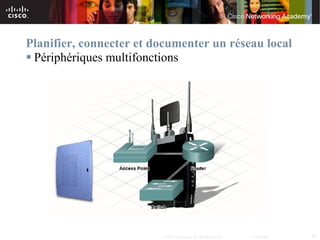

 Périphériques multifonctions

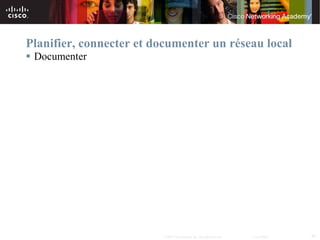

 Documenter


Summary
 Information networks carry data using hosts as clients,
servers, or both.
 All computer communication involves a source, destination,
and channel.
 Rules called protocols govern computer communications.
 Larger networks are divided into smaller, more manageable
ones using a layered hierarchical design.
 Each network host needs both a physical MAC address and a
logical IP address.
 Good network design requires a network plan.
