1. Dev-Informatique
Réalisé par : HACHIMI SAFAE

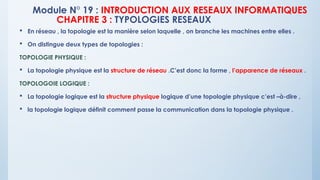

2. Module N° 19 : INTRODUCTION AUX RESEAUX INFORMATIQUES
CHAPITRE 3 : TYPOLOGIES RESEAUX
 En réseau , la topologie est la manière selon laquelle , on branche les machines entre elles .
 On distingue deux types de topologies :
TOPOLOGIE PHYSIQUE :
 La topologie physique est la structure de réseau .C’est donc la forme , l’apparence de réseaux .
TOPOLOGOIE LOGIQUE :
 La topologie logique est la structure physique logique d’une topologie physique c’est –à-dire ,
 la topologie logique définit comment passe la communication dans la topologie physique .

3. I-TOPOLOGIE PHYSIQUE :
Il existe 5 principaux topologies :
1-Topologie en bus
2-Topologie en étoile
3-Topologie en anneau
4-Topologie maillée
5-Topologie hybride

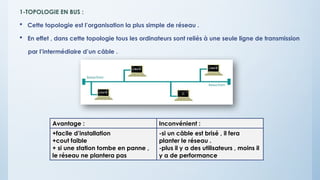

4. 1-TOPOLOGIE EN BUS :
 Cette topologie est l’organisation la plus simple de réseau .
 En effet , dans cette topologie tous les ordinateurs sont reliés à une seule ligne de transmission
par l’intermédiaire d’un câble .
Avantage : Inconvénient :
+facile d’installation
+cout faible
+ si une station tombe en panne ,
le réseau ne plantera pas
-si un câble est brisé , il fera
planter le réseau .
-plus il y a des utilisateurs , moins il
y a de performance

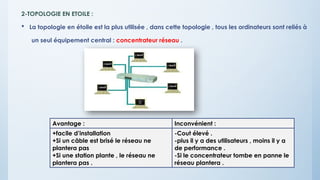

5. 2-TOPOLOGIE EN ETOILE :
 La topologie en étoile est la plus utilisée , dans cette topologie , tous les ordinateurs sont reliés à
un seul équipement central : concentrateur réseau .
Avantage : Inconvénient :
+facile d’installation
+Si un câble est brisé le réseau ne
plantera pas
+Si une station plante , le réseau ne
plantera pas .
-Cout élevé .
-plus il y a des utilisateurs , moins il y a
de performance .
-Si le concentrateur tombe en panne le
réseau plantera .

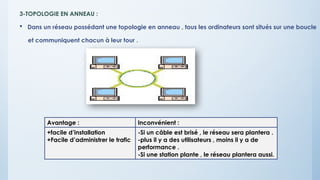

6. 3-TOPOLOGIE EN ANNEAU :
 Dans un réseau possédant une topologie en anneau , tous les ordinateurs sont situés sur une boucle
et communiquent chacun à leur tour .
Avantage : Inconvénient :
+facile d’installation
+Facile d’administrer le trafic
-Si un câble est brisé , le réseau sera plantera .
-plus il y a des utilisateurs , moins il y a de
performance .
-Si une station plante , le réseau plantera aussi.

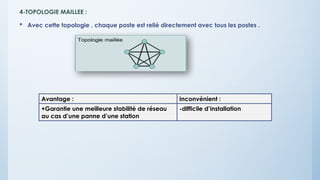

7. 4-TOPOLOGIE MAILLEE :
 Avec cette topologie , chaque poste est relié directement avec tous les postes .
Avantage : Inconvénient :
+Garantie une meilleure stabilité de réseau
au cas d’une panne d’une station
-difficile d’installation

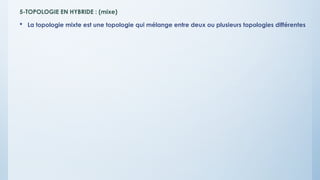

8. 5-TOPOLOGIE EN HYBRIDE : (mixe)
 La topologie mixte est une topologie qui mélange entre deux ou plusieurs topologies différentes

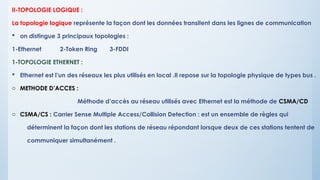

9. II-TOPOLOGIE LOGIQUE :
La topologie logique représente la façon dont les données transitent dans les lignes de communication
 on distingue 3 principaux topologies :
1-Ethernet 2-Token Ring 3-FDDI
1-TOPOLOGIE ETHERNET :
 Ethernet est l’un des réseaux les plus utilisés en local .Il repose sur la topologie physique de types bus .
o METHODE D’ACCES :
Méthode d’accès au réseau utilisés avec Ethernet est la méthode de CSMA/CD
o CSMA/CS : Carrier Sense Multiple Access/Collision Detection : est un ensemble de règles qui
déterminent la façon dont les stations de réseau répondant lorsque deux de ces stations tentent de
communiquer simultanément .

10. o ETAPES DE CSMA/CD :
1°)-Ecoute préalable +écoute pendant la transmission du message pour détecter une collision .
2°)-Ecoute pendant 2*temps de propagation vers le point le plus éloigné du bus .
3°)-Si collision , arrêt transmission et réunion après un temps tiré aléatoirement .

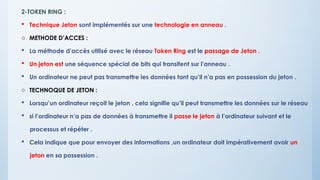

11. 2-TOKEN RING :
 Technique Jeton sont implémentés sur une technologie en anneau .
o METHODE D’ACCES :
 La méthode d’accès utilisé avec le réseau Token Ring est le passage de Jeton .
 Un jeton est une séquence spécial de bits qui transitent sur l’anneau .
 Un ordinateur ne peut pas transmettre les données tant qu’il n’a pas en possession du jeton .
o TECHNOQUE DE JETON :
 Lorsqu’un ordinateur reçoit le jeton , cela signifie qu’il peut transmettre les données sur le réseau
 si l’ordinateur n’a pas de données à transmettre il passe le jeton à l’ordinateur suivant et le
processus et répéter .
 Cela indique que pour envoyer des informations ,un ordinateur doit impérativement avoir un
jeton en sa possession .

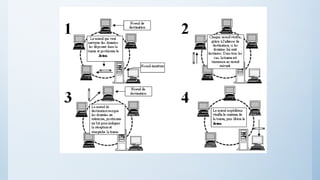

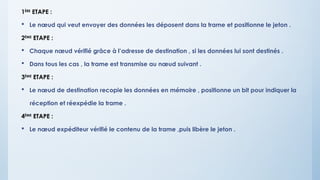

12. 1ÈRE
ETAPE :
 Le nœud qui veut envoyer des données les déposent dans la trame et positionne le jeton .
2ÈME
ETAPE :
 Chaque nœud vérifié grâce à l’adresse de destination , si les données lui sont destinés .
 Dans tous les cas , la trame est transmise au nœud suivant .
3ÈME
ETAPE :
 Le nœud de destination recopie les données en mémoire , positionne un bit pour indiquer la
réception et réexpédie la trame .
4ÈME
ETAPE :
 Le nœud expéditeur vérifié le contenu de la trame ,puis libère le jeton .

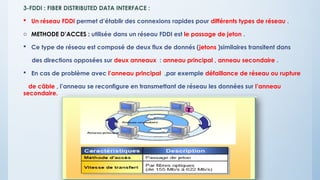

15. 3-FDDI : FIBER DISTRIBUTED DATA INTERFACE :
 Un réseau FDDI permet d’établir des connexions rapides pour différents types de réseau .
o METHODE D’ACCES : utilisée dans un réseau FDDI est le passage de jeton .
 Ce type de réseau est composé de deux flux de donnés (jetons )similaires transitent dans
des directions opposées sur deux anneaux : anneau principal , anneau secondaire .
 En cas de problème avec l’anneau principal ,par exemple défaillance de réseau ou rupture
de câble , l’anneau se reconfigure en transmettant de réseau les données sur l’anneau
secondaire.
