1. Dev-Informatique
Réalisé par : HACHIMI SAFAE

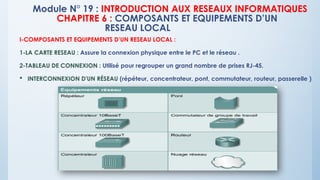

2. Module N° 19 : INTRODUCTION AUX RESEAUX INFORMATIQUES
CHAPITRE 6 : COMPOSANTS ET EQUIPEMENTS D’UN
RESEAU LOCAL
I-COMPOSANTS ET EQUIPEMENTS D’UN RESEAU LOCAL :
1-LA CARTE RESEAU : Assure la connexion physique entre le PC et le réseau .
2-TABLEAU DE CONNEXION : Utilisé pour regrouper un grand nombre de prises RJ-45.
 INTERCONNEXION D'UN RÉSEAU (répéteur, concentrateur, pont, commutateur, routeur, passerelle )

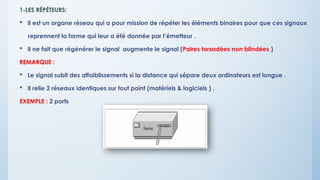

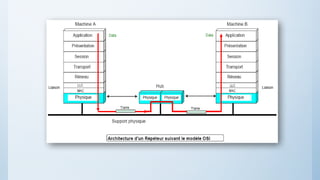

3. 1-LES RÉPÉTEURS:
 Il est un organe réseau qui a pour mission de répéter les éléments binaires pour que ces signaux
reprennent la forme qui leur a été donnée par l’émetteur .
 Il ne fait que régénérer le signal augmente le signal (Paires torsadées non blindées )
REMARQUE :
 Le signal subit des affaiblissements si la distance qui sépare deux ordinateurs est longue .
 Il relie 2 réseaux identiques sur tout point (matériels & logiciels ) .
EXEMPLE : 2 ports

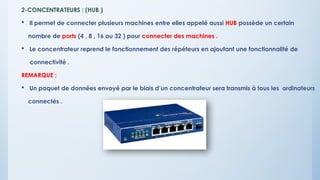

5. 2-CONCENTRATEURS : (HUB )
 Il permet de connecter plusieurs machines entre elles appelé aussi HUB possède un certain
nombre de ports (4 , 8 , 16 ou 32 ) pour connecter des machines .
 Le concentrateur reprend le fonctionnement des répéteurs en ajoutant une fonctionnalité de
connectivité .
REMARQUE :
 Un paquet de données envoyé par le biais d’un concentrateur sera transmis à tous les ordinateurs
connectés .

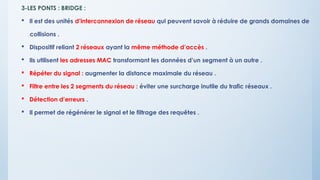

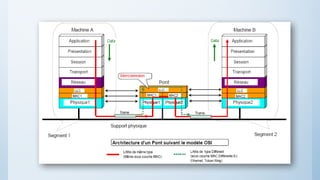

6. 3-LES PONTS : BRIDGE :
 Il est des unités d’interconnexion de réseau qui peuvent savoir à réduire de grands domaines de
collisions .
 Dispositif reliant 2 réseaux ayant la même méthode d’accès .
 Ils utilisent les adresses MAC transformant les données d’un segment à un autre .
 Répéter du signal : augmenter la distance maximale du réseau .
 Filtre entre les 2 segments du réseau : éviter une surcharge inutile du trafic réseaux .
 Détection d’erreurs .
 Il permet de régénérer le signal et le filtrage des requêtes .

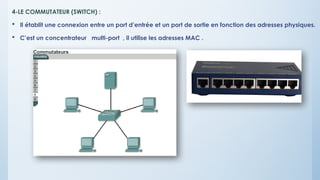

8. 4-LE COMMUTATEUR (SWITCH) :
 Il établit une connexion entre un port d’entrée et un port de sortie en fonction des adresses physiques.
 C’est un concentrateur multi-port , il utilise les adresses MAC .

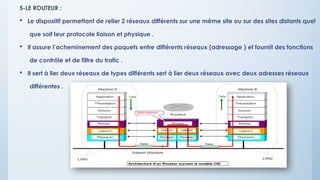

9. 5-LE ROUTEUR :
 Le dispositif permettant de relier 2 réseaux différents sur une même site ou sur des sites distants quel
que soit leur protocole liaison et physique .
 Il assure l’acheminement des paquets entre différents réseaux (adressage ) et fournit des fonctions
de contrôle et de filtre du trafic .
 Il sert à lier deux réseaux de types différents sert à lier deux réseaux avec deux adresses réseaux
différentes .

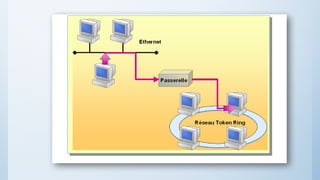

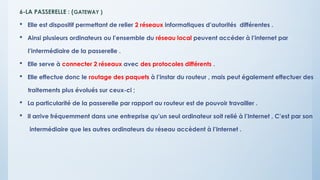

10. 6-LA PASSERELLE : (GATEWAY )
 Elle est dispositif permettant de relier 2 réseaux informatiques d’autorités différentes .
 Ainsi plusieurs ordinateurs ou l’ensemble du réseau local peuvent accéder à l’internet par
l’intermédiaire de la passerelle .
 Elle serve à connecter 2 réseaux avec des protocoles différents .
 Elle effectue donc le routage des paquets à l’instar du routeur , mais peut également effectuer des
traitements plus évolués sur ceux-ci ;
 La particularité de la passerelle par rapport au routeur est de pouvoir travailler .
 Il arrive fréquemment dans une entreprise qu’un seul ordinateur soit relié à l’Internet , C’est par son
intermédiaire que les autres ordinateurs du réseau accèdent à l’Internet .

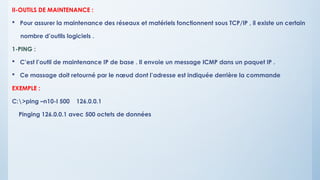

12. II-OUTILS DE MAINTENANCE :
 Pour assurer la maintenance des réseaux et matériels fonctionnent sous TCP/IP , il existe un certain
nombre d’outils logiciels .
1-PING :
 C’est l’outil de maintenance IP de base . Il envoie un message ICMP dans un paquet IP .
 Ce massage doit retourné par le nœud dont l’adresse est indiquée derrière la commande
EXEMPLE :
C:>ping –n10-I 500 126.0.0.1
Pinging 126.0.0.1 avec 500 octets de données

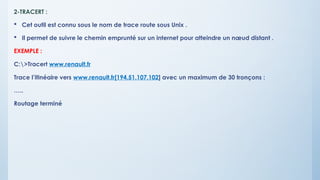

13. 2-TRACERT :
 Cet outil est connu sous le nom de trace route sous Unix .
 Il permet de suivre le chemin emprunté sur un internet pour atteindre un nœud distant .
EXEMPLE :
C:>Tracert www.renault.fr
Trace l’itinéaire vers www.renault.fr[194.51.107.102] avec un maximum de 30 tronçons :
…..
Routage terminé

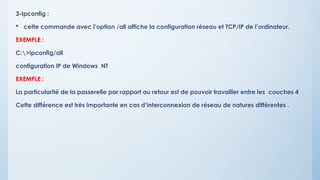

14. 3-Ipconfig :
 cette commande avec l’option /all affiche la configuration réseau et TCP/IP de l’ordinateur.
EXEMPLE :
C:>ipconfig/all
configuration IP de Windows NT
EXEMPLE :
La particularité de la passerelle par rapport au retour est de pouvoir travailler entre les couches 4
Cette différence est très importante en cas d’interconnexion de réseau de natures différentes .

15. MERCI POUR VOTRE
ATTENTION
DEV-INFORMATIQUE
