2. Module N° 19 : INTRODUCTION AUX RESEAUX INFORMATIQUES
CHAPITRE 2 : MODELE OSI et TCP/IP

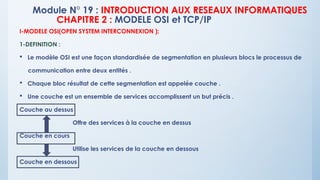

I-MODELE OSI(OPEN SYSTEM INTERCONNEXION ):
1-DEFINITION :
 Le modèle OSI est une façon standardisée de segmentation en plusieurs blocs le processus de
communication entre deux entités .
 Chaque bloc résultat de cette segmentation est appelée couche .
 Une couche est un ensemble de services accomplissent un but précis .
Couche au dessus
Offre des services à la couche en dessus
Couche en cours
Utilise les services de la couche en dessous
Couche en dessous

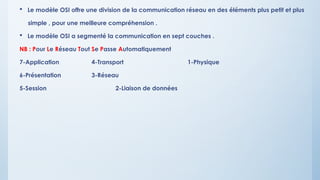

3.  Le modèle OSI offre une division de la communication réseau en des éléments plus petit et plus
simple , pour une meilleure compréhension .
 Le modèle OSI a segmenté la communication en sept couches .
NB : Pour Le Réseau Tout Se Passe Automatiquement
7-Application 4-Transport 1-Physique
6-Présentation 3-Réseau
5-Session 2-Liaison de données

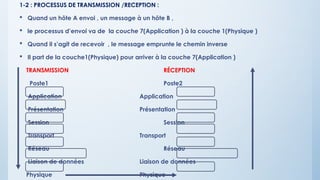

4. 1-2 : PROCESSUS DE TRANSMISSION /RECEPTION :
 Quand un hôte A envoi , un message à un hôte B ,
 le processus d’envoi va de la couche 7(Application ) à la couche 1(Physique )
 Quand il s’agit de recevoir , le message emprunte le chemin inverse
 Il part de la couche1(Physique) pour arriver à la couche 7(Application )
TRANSMISSION RÉCEPTION
Poste1 Poste2
Application Application
Présentation Présentation
Session Session
Transport Transport
Réseau Réseau
Liaison de données Liaison de données
Physique Physique

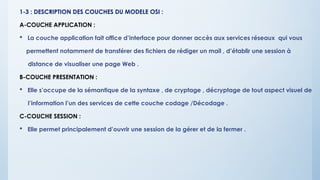

5. 1-3 : DESCRIPTION DES COUCHES DU MODELE OSI :
A-COUCHE APPLICATION :
 La couche application fait office d’interface pour donner accès aux services réseaux qui vous
permettent notamment de transférer des fichiers de rédiger un mail , d’établir une session à
distance de visualiser une page Web .
B-COUCHE PRESENTATION :
 Elle s’occupe de la sémantique de la syntaxe , de cryptage , décryptage de tout aspect visuel de
l’information l’un des services de cette couche codage /Décodage .
C-COUCHE SESSION :
 Elle permet principalement d’ouvrir une session de la gérer et de la fermer .

6. D-COUCHE TRANSPORT :
 La couche transport divise les données en plusieurs segments (ou séquence) et les réunit dans la
couche transport de l’hote récepteur .
 Elle modifié également l’entete des données en y ajoutent plusieurs informations parmi lesquelles ,
les numéros de port de la source et de la destination .
E-COUCHE RESEAU :
 Elle se charge de routage des données du point A au point B et de l’adressage .
 Ici aussi , l’entete subit des modifications : l’adresse IP , source et de la destination .
F-COUCHE DE LIAISON DE DONNEES :
 Etablissement d’une liaison physique entre les hôtes , fragmente les données ou plusieurs trames .

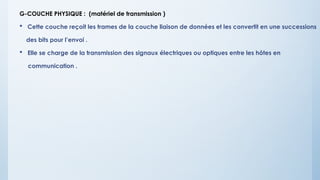

7. G-COUCHE PHYSIQUE : (matériel de transmission )
 Cette couche reçoit les trames de la couche liaison de données et les convertit en une successions
des bits pour l’envoi .
 Elle se charge de la transmission des signaux électriques ou optiques entre les hôtes en
communication .

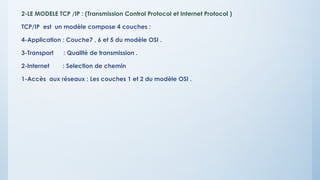

8. 2-LE MODELE TCP /IP : (Transmission Control Protocol et Internet Protocol )
TCP/IP est un modèle compose 4 couches :
4-Application : Couche7 , 6 et 5 du modèle OSI .
3-Transport : Qualité de transmission .
2-Internet : Selection de chemin
1-Accès aux réseaux : Les couches 1 et 2 du modèle OSI .

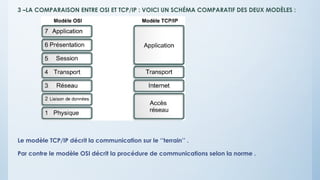

9. 3 –LA COMPARAISON ENTRE OSI ET TCP/IP : VOICI UN SCHÉMA COMPARATIF DES DEUX MODÈLES :
Le modèle TCP/IP décrit la communication sur le ‘’terrain’’ .
Par contre le modèle OSI décrit la procédure de communications selon la norme .

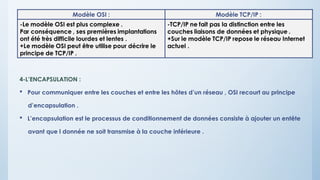

10. 4-L’ENCAPSULATION :
 Pour communiquer entre les couches et entre les hôtes d’un réseau , OSI recourt au principe
d’encapsulation .
 L’encapsulation est le processus de conditionnement de données consiste à ajouter un entête
avant que l donnée ne soit transmise à la couche inférieure .

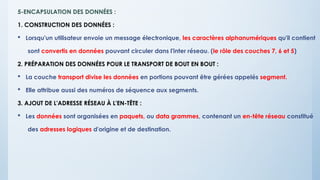

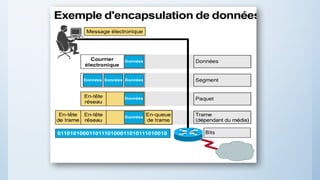

12. 5-ENCAPSULATION DES DONNÉES :
1. CONSTRUCTION DES DONNÉES :
 Lorsqu'un utilisateur envoie un message électronique, les caractères alphanumériques qu'il contient
sont convertis en données pouvant circuler dans l'inter réseau. (le rôle des couches 7, 6 et 5)
2. PRÉPARATION DES DONNÉES POUR LE TRANSPORT DE BOUT EN BOUT :
 La couche transport divise les données en portions pouvant être gérées appelés segment.
 Elle attribue aussi des numéros de séquence aux segments.
3. AJOUT DE L'ADRESSE RÉSEAU À L'EN-TÊTE :
 Les données sont organisées en paquets, ou data grammes, contenant un en-tête réseau constitué
des adresses logiques d'origine et de destination.

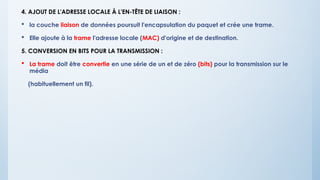

13. 4. AJOUT DE L'ADRESSE LOCALE À L'EN-TÊTE DE LIAISON :
 la couche liaison de données poursuit l'encapsulation du paquet et crée une trame.
 Elle ajoute à la trame l'adresse locale (MAC) d'origine et de destination.
5. CONVERSION EN BITS POUR LA TRANSMISSION :
 La trame doit être convertie en une série de un et de zéro (bits) pour la transmission sur le
média
(habituellement un fil).

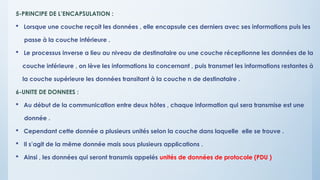

14. 5-PRINCIPE DE L’ENCAPSULATION :
 Lorsque une couche reçoit les données , elle encapsule ces derniers avec ses informations puis les
passe à la couche inférieure .
 Le processus inverse a lieu au niveau de destinataire ou une couche réceptionne les données de la
couche inférieure , on lève les informations la concernant , puis transmet les informations restantes à
la couche supérieure les données transitant à la couche n de destinataire .
6-UNITE DE DONNEES :
 Au début de la communication entre deux hôtes , chaque information qui sera transmise est une
donnée .
 Cependant cette donnée a plusieurs unités selon la couche dans laquelle elle se trouve .
 Il s’agit de la même donnée mais sous plusieurs applications .
 Ainsi , les données qui seront transmis appelés unités de données de protocole (PDU )

15. SDU : Unité de données de service est la donnée effectue dans PDU .
Voici la constitution d’un PDU : Entête + SDU = PDU
Voici un schéma illustrant l’encapsulation des SDU dans le modèle OSI :
7-RELATION ENTRE SDU ET PDU :
Dans une couche C , le PDU est le SDU de la couche C+1 plus son entête SDI ne devient PDU
qu’après l’encapsulation .
7-Application AH APDU
6-Présentation PH AH PPDU
5-Session SH PH AH SPDU
4-Transport TH SH PH AH TPDU
3-Réseau RH TH SH PH AH RPDU
2-Liaison de données NH RH TH SH PH AH NPDU=Paquet
1-Physique DH NH RH TH SH PH AH Trame
