COMMENT LES ORDINATEURS
COMMUNIQUENT-ILS ENTRE EUX
SUR UN RESEAU ?
Article 2
Histoire de l’informatique
Le Réseau

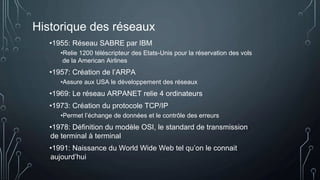

Historique des réseaux
•1955: Réseau SABRE par IBM
•Relie 1200 téléscripteur des Etats-Unis pour la réservation des vols
de la American Airlines
•1957: Création de l’ARPA
•Assure aux USA le développement des réseaux
•1969: Le réseau ARPANET relie 4 ordinateurs
•1973: Création du protocole TCP/IP
•Permet l’échange de données et le contrôle des erreurs
•1978: Définition du modèle OSI, le standard de transmission
de terminal à terminal
•1991: Naissance du World Wide Web tel qu’on le connait
aujourd’hui
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur Récepteur

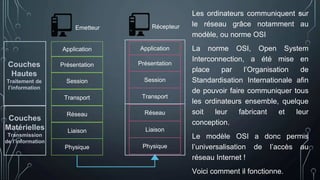

Les ordinateurs communiquent sur
le réseau grâce notamment au
modèle, ou norme OSI
La norme OSI, Open System
Interconnection, a été mise en
place par l’Organisation de
Standardisation Internationale afin
de pouvoir faire communiquer tous
les ordinateurs ensemble, quelque
soit leur fabricant et leur
conception.
Le modèle OSI a donc permis
l’universalisation de l’accès au
réseau Internet !
Voici comment il fonctionne.
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur

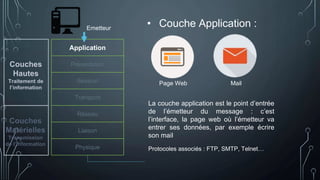

• Couche Application :
Page Web Mail
Protocoles associés : FTP, SMTP, Telnet…
La couche application est le point d’entrée
de l’émetteur du message : c’est
l’interface, la page web où l’émetteur va
entrer ses données, par exemple écrire
son mail
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur
La couche Présentation des données
recueille les données de la couche
application, puis les présente de manière
standard afin qu’elles soient reconnues par
les autres ordinateurs. Les données sont
mises sous un format unifié, compressées,
cryptées puis encodées d’après la norme
OSI, qui est universelle pour tous les
ordinateurs. Les données machine sont donc
converties en données exploitables par
n'importe quelle autre machine
• Couche Présentation
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur

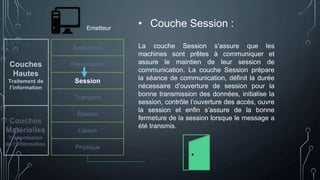

• Couche Session :
La couche Session s’assure que les
machines sont prêtes à communiquer et
assure le maintien de leur session de
communication. La couche Session prépare
la séance de communication, définit la durée
nécessaire d’ouverture de session pour la
bonne transmission des données, initialise la
session, contrôle l’ouverture des accès, ouvre
la session et enfin s’assure de la bonne
fermeture de la session lorsque le message a
été transmis.
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur

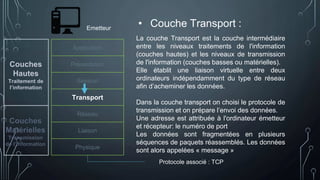

Protocole associé : TCP
La couche Transport est la couche intermédiaire
entre les niveaux traitements de l'information
(couches hautes) et les niveaux de transmission
de l'information (couches basses ou matérielles).
Elle établit une liaison virtuelle entre deux
ordinateurs indépendamment du type de réseau
afin d’acheminer les données.
Dans la couche transport on choisi le protocole de
transmission et on prépare l’envoi des données.
Une adresse est attribuée à l'ordinateur émetteur
et récepteur: le numéro de port
Les données sont fragmentées en plusieurs
séquences de paquets réassemblés. Les données
sont alors appelées « message »
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
• Couche Transport :
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur

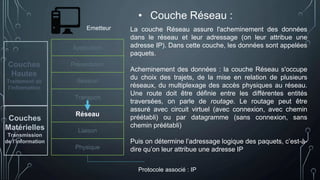

Protocole associé : IP
La couche Réseau assure l'acheminement des données
dans le réseau et leur adressage (on leur attribue une
adresse IP). Dans cette couche, les données sont appelées
paquets.
Acheminement des données : la couche Réseau s'occupe
du choix des trajets, de la mise en relation de plusieurs
réseaux, du multiplexage des accès physiques au réseau.
Une route doit être définie entre les différentes entités
traversées, on parle de routage. Le routage peut être
assuré avec circuit virtuel (avec connexion, avec chemin
préétabli) ou par datagramme (sans connexion, sans
chemin préétabli)
Puis on détermine l’adressage logique des paquets, c’est-à-
dire qu’on leur attribue une adresse IP
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
• Couche Réseau :

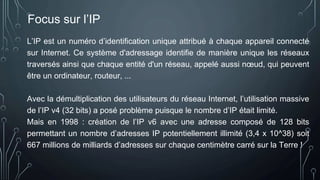

Focus sur l’IP
L’IP est un numéro d’identification unique attribué à chaque appareil connecté
sur Internet. Ce système d'adressage identifie de manière unique les réseaux
traversés ainsi que chaque entité d'un réseau, appelé aussi nœud, qui peuvent
être un ordinateur, routeur, ...
Avec la démultiplication des utilisateurs du réseau Internet, l’utilisation massive
de l’IP v4 (32 bits) a posé problème puisque le nombre d’IP était limité.
Mais en 1998 : création de l’IP v6 avec une adresse composé de 128 bits
permettant un nombre d’adresses IP potentiellement illimité (3,4 x 10^38) soit
667 millions de milliards d’adresses sur chaque centimètre carré sur la Terre !
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur

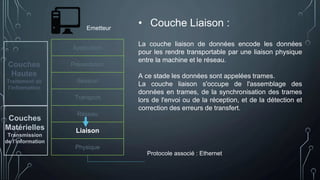

La couche liaison de données encode les données
pour les rendre transportable par une liaison physique
entre la machine et le réseau.
A ce stade les données sont appelées trames.
La couche liaison s'occupe de l'assemblage des
données en trames, de la synchronisation des trames
lors de l'envoi ou de la réception, et de la détection et
correction des erreurs de transfert.
Protocole associé : Ethernet
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
• Couche Liaison :
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur

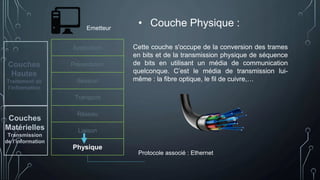

Cette couche s'occupe de la conversion des trames
en bits et de la transmission physique de séquence
de bits en utilisant un média de communication
quelconque. C’est le média de transmission lui-
même : la fibre optique, le fil de cuivre,…
Protocole associé : Ethernet
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
• Couche Physique :
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Application
Présentation
Session
Transport
Réseau
Liaison
Physique
Emetteur Récepteur

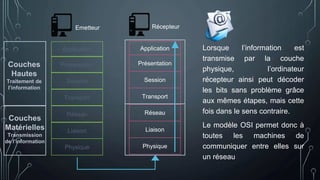

Lorsque l’information est
transmise par la couche
physique, l’ordinateur
récepteur ainsi peut décoder
les bits sans problème grâce
aux mêmes étapes, mais cette
fois dans le sens contraire.
Le modèle OSI permet donc à
toutes les machines de
communiquer entre elles sur
un réseau
Couches
Hautes
Traitement de
l’information
Couches
Matérielles
Transmission
de l’information
