1. Université AbdelmalekEssadiFaculté des Sciencesde TétouanDépartement Mathématiques et InformatiquesAnnée univ. : 2010-2011Filière : SMP S4 1 - Internet et Réseaux :1- II - le réseau Internet(services )Anouar Abtoyanouar.abtoy@uae.ma1

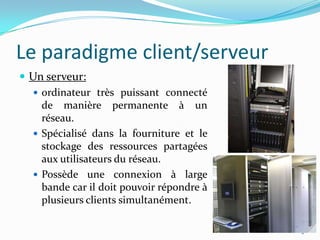

2. Le paradigme client/serveurUn serveur: ordinateur très puissant connecté de manière permanente à un réseau.Spécialisé dans la fourniture et le stockage des ressources partagées aux utilisateurs du réseau. Possède une connexion à large bande car il doit pouvoir répondre à plusieurs clients simultanément. 2

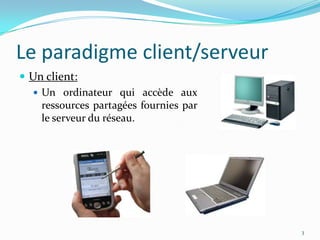

3. Le paradigme client/serveurUn client:Un ordinateur qui accède aux ressources partagées fournies par le serveur du réseau.3

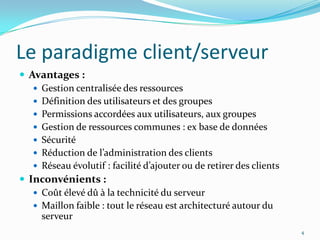

4. Le paradigme client/serveurAvantages :Gestion centralisée des ressourcesDéfinition des utilisateurs et des groupesPermissions accordées aux utilisateurs, aux groupesGestion de ressources communes : ex base de donnéesSécuritéRéduction de l’administration des clientsRéseau évolutif : facilité d’ajouter ou de retirer des clientsInconvénients :Coût élevé dû à la technicité du serveurMaillon faible : tout le réseau est architecturé autour du serveur4

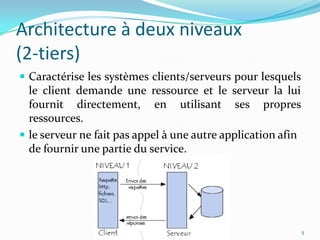

5. Architecture à deux niveaux(2-tiers)Caractérise les systèmes clients/serveurs pour lesquels le client demande une ressource et le serveur la lui fournit directement, en utilisant ses propres ressources. le serveur ne fait pas appel à une autre application afin de fournir une partie du service.5

6. Architecture à trois niveaux(3-tiers)Il existe un niveau intermédiaireune architecture partagée entre : Un client: ordinateur demandeur de ressources, équipée d'une interface utilisateur (généralement un navigateur web) chargée de la présentation.Le serveur d'application (appelé également middleware), chargé de fournir la ressource mais faisant appel à un autre serveurLe serveur de données, fournissant au serveur d'application les données dont il a besoin.6

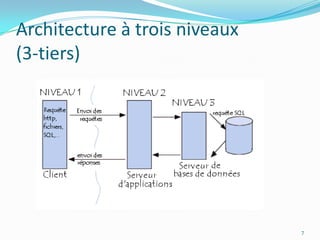

7. Architecture à trois niveaux(3-tiers)7

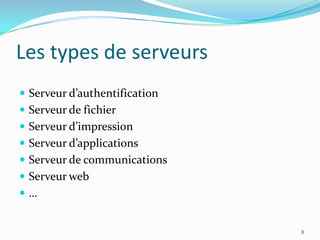

8. Les types de serveursServeur d’authentificationServeur de fichierServeur d’impressionServeur d’applicationsServeur de communications Serveur web…8

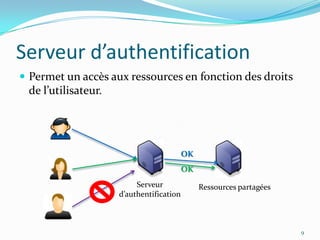

9. Serveur d’authentificationPermet un accès aux ressources en fonction des droits de l’utilisateur.9OKOKServeurd’authentificationRessources partagées

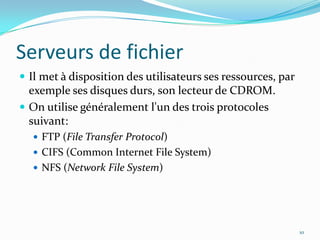

10. Serveurs de fichierIl met à disposition des utilisateurs ses ressources, par exemple ses disques durs, son lecteur de CDROM.On utilise généralement l'un des trois protocoles suivant:FTP (File Transfer Protocol)CIFS (Common Internet File System)NFS (Network File System)10

11. Serveur d’impression Contrôle l’accès d’un utilisateur à une imprimante, et gère la file d’attente des documents à imprimer.11312ImprimantepartagéesServeurd’impression

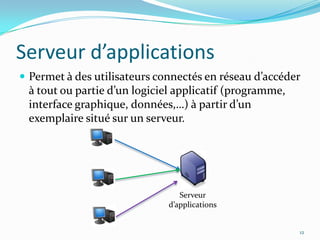

12. Serveur d’applicationsPermet à des utilisateurs connectés en réseau d’accéder à tout ou partie d’un logiciel applicatif (programme, interface graphique, données,…) à partir d’un exemplaire situé sur un serveur.12Serveurd’applications

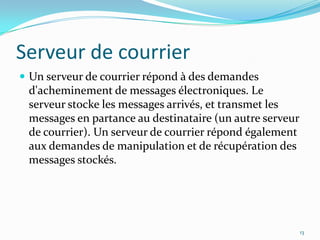

13. Serveur de courrierUn serveur de courrier répond à des demandes d'acheminement de messages électroniques. Le serveur stocke les messages arrivés, et transmet les messages en partance au destinataire (un autre serveur de courrier). Un serveur de courrier répond également aux demandes de manipulation et de récupération des messages stockés.13

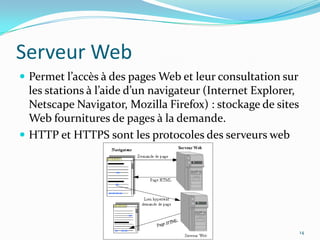

14. Serveur WebPermet l’accès à des pages Web et leur consultation sur les stations à l’aide d’un navigateur (Internet Explorer, Netscape Navigator, MozillaFirefox) : stockage de sites Web fournitures de pages à la demande.HTTP et HTTPS sont les protocoles des serveurs web14

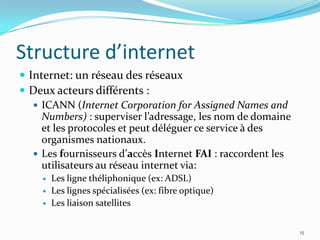

15. Structure d’internetInternet: un réseau des réseauxDeux acteurs différents :ICANN (Internet Corporation for AssignedNames and Numbers) : superviser l’adressage, les nom de domaine et les protocoles et peut déléguer ce service à des organismes nationaux.Les fournisseurs d’accès Internet FAI : raccordent les utilisateurs au réseau internet via:Les ligne théliphonique (ex: ADSL)Les lignes spécialisées (ex: fibre optique)Les liaison satellites15

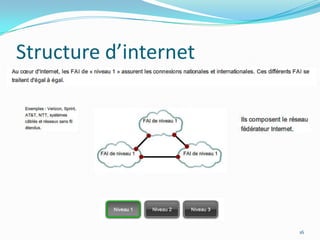

16. Structure d’internet16

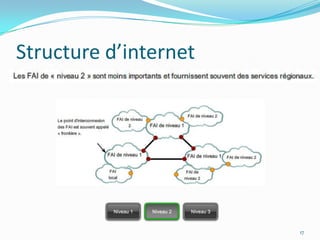

17. Structure d’internet17

18. Structure d’internet18

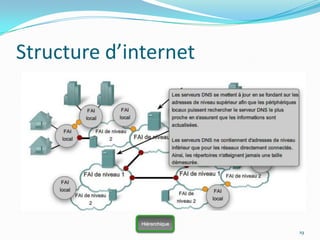

19. Structure d’internet19

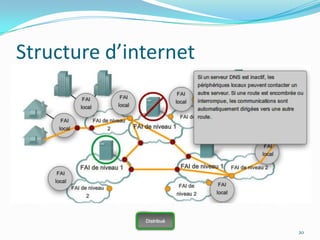

20. Structure d’internet20

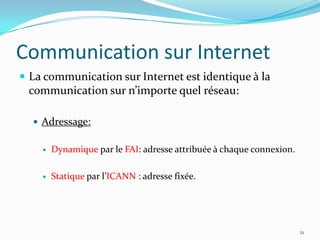

21. Communication sur InternetLa communication sur Internet est identique à la communication sur n’importe quel réseau:Adressage:Dynamique par le FAI: adresse attribuée à chaque connexion.Statique par l’ICANN : adresse fixée.21

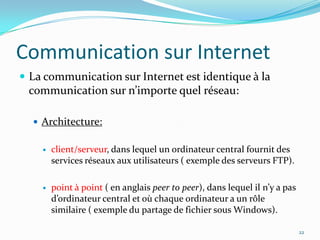

22. Communication sur InternetLa communication sur Internet est identique à la communication sur n’importe quel réseau:Architecture:client/serveur, dans lequel un ordinateur central fournit des services réseaux aux utilisateurs ( exemple des serveurs FTP).point à point ( en anglais peer to peer), dans lequel il n’y a pas d’ordinateur central et où chaque ordinateur a un rôle similaire ( exemple du partage de fichier sous Windows).22

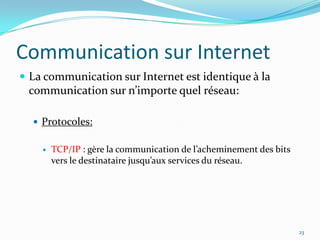

23. Communication sur InternetLa communication sur Internet est identique à la communication sur n’importe quel réseau:Protocoles:TCP/IP : gère la communication de l’acheminement des bits vers le destinataire jusqu’aux services du réseau.23

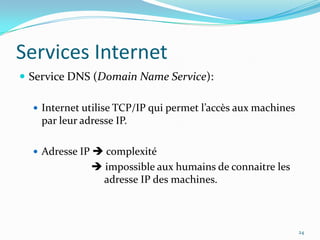

24. Services InternetService DNS (Domain Name Service):Internet utilise TCP/IP qui permet l’accès aux machines par leur adresse IP.Adresse IP  complexité impossible aux humains de connaitre les adresse IP des machines.24

25. Services InternetService DNS (Domain Name Service):Sur Internet, 3 grandes types d’adresses, permettant de se relier à une machine, une personne ou une ressource internet:L’adresse Internet ( adresse IP et hostname): adresse des machines ( ex: www.fst.uae.ma);L’adresse électronique : adresse des personnes ( ex : anouar.abtoy@uae.ma)L’URL ( Uniform Resource Locator): adresse des ressources, des documents (ex :http://fst.uae.ma/Portail/includes/uploads/articles/2011/03/03/Emploi_du_temps_SP_2010-11_v3.pdf)25

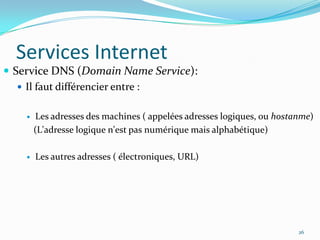

26. Services InternetService DNS (Domain Name Service):Il faut différencier entre :Les adresses des machines ( appelées adresses logiques, ou hostanme) (L'adresse logique n'est pas numérique mais alphabétique)Les autres adresses ( électroniques, URL)26

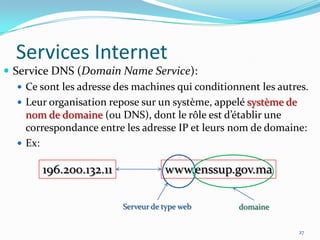

27. Services InternetService DNS (Domain Name Service):Ce sont les adresse des machines qui conditionnent les autres.Leur organisation repose sur un système, appelé système de nom de domaine (ou DNS), dont le rôle est d’établir une correspondance entre les adresse IP et leurs nom de domaine:Ex:27196.200.132.11www.enssup.gov.maServeur de type webdomaine

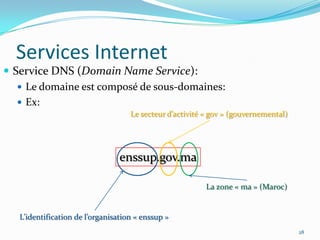

28. Services InternetService DNS (Domain Name Service):Le domaine est composé de sous-domaines:Ex:28Le secteur d’activité « gov » (gouvernemental)enssup.gov.maLa zone « ma » (Maroc)L’identification de l’organisation « enssup »

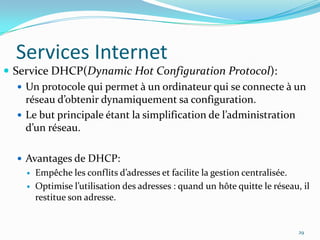

29. Services InternetService DHCP(Dynamic Hot Configuration Protocol):Un protocole qui permet à un ordinateur qui se connecte à un réseau d’obtenir dynamiquement sa configuration.Le but principale étant la simplification de l’administration d’un réseau.Avantages de DHCP:Empêche les conflits d’adresses et facilite la gestion centralisée.Optimise l’utilisation des adresses : quand un hôte quitte le réseau, il restitue son adresse.29

30. Protocoles30Les protocoles applications sont les protocoles de haut niveau, ceux que l’utilisateur met en œuvre, et dont il peut percevoir le fonctionnement sur son écran

31. Protocoles31A chaque application correspond un protocole qui définit le format des messages. Ces applications sont:Le transfert de pages webLe transfert de fichier, le téléchargementLe courrier électroniqueLa gestion de réseauxL’annuaire électronique…

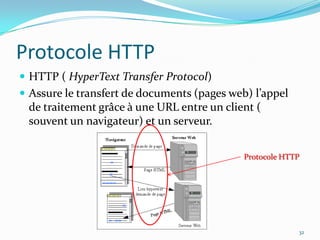

32. Protocole HTTPHTTP ( HyperText Transfer Protocol)Assure le transfert de documents (pages web) l’appel de traitement grâce à une URL entre un client ( souvent un navigateur) et un serveur.32Protocole HTTP

33. Protocole HTTPSHTTPS ( HyperText Transfer Protocol Secure)Une version sécurisée du protocole HTTP.Avantages par rapport à HTTP:Cryptage des donnéesIntégrité des donnéesConfidentialité des donnéesGarantie d’avoir un hôte récepetur de confiance33

34. Protocole FTPFTP ( File Transfert Protocol)Un protocole fonctionnant en modèle client/serveur.Définissant les règles de transfert des fichier par Internet.Lorsqu'un utilisateur télécharge un fichier par FTP, il le recopie depuis l’ordinateur distant le sien ( ou l’inverse).34

35. Protocole FTPCe protocole nécessite l’installation d’un logiciel de transfert de fichier (ex: FileZilla (Open Source)).Certains logiciels, comme les navigateurs web, cachent complètement le processus de transfert de fichier à l’utilisateur qui ne se rond même pas compte qu’il utilise en fait un FTP.Le protocole SFTP est la version sécurisée de ce protocole.35

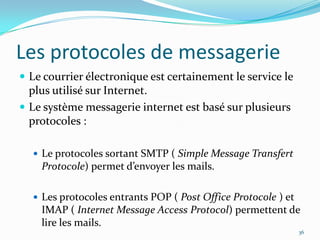

36. Les protocoles de messagerie Le courrier électronique est certainement le service le plus utilisé sur Internet.Le système messagerie internet est basé sur plusieurs protocoles :Le protocoles sortant SMTP ( Simple Message Transfert Protocole) permet d’envoyer les mails.Les protocoles entrants POP ( Post Office Protocole ) et IMAP ( Internet Message Access Protocol) permettent de lire les mails.36

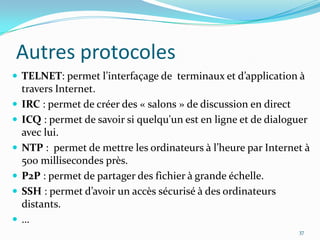

37. Autres protocolesTELNET: permet l’interfaçage de terminaux et d’application à travers Internet.IRC : permet de créer des « salons » de discussion en directICQ : permet de savoir si quelqu'un est en ligne et de dialoguer avec lui.NTP : permet de mettre les ordinateurs à l’heure par Internet à 500 millisecondes près.P2P : permet de partager des fichier à grande échelle.SSH : permet d’avoir un accès sécurisé à des ordinateurs distants.…37

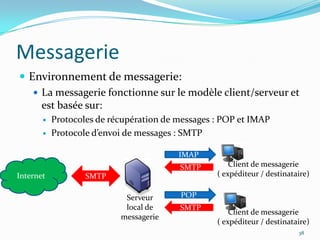

38. MessagerieEnvironnement de messagerie:La messagerie fonctionne sur le modèle client/serveur et est basée sur:Protocoles de récupération de messages : POP et IMAPProtocole d’envoi de messages : SMTP IMAPInternetClient de messagerie( expéditeur / destinataire)SMTPSMTPPOPServeur local de messagerieSMTPClient de messagerie( expéditeur / destinataire)38

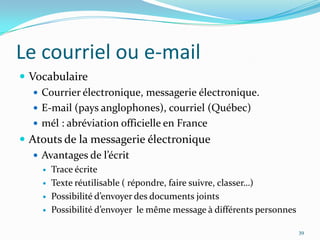

39. Le courriel ou e-mailVocabulaireCourrier électronique, messagerie électronique.E-mail (pays anglophones), courriel (Québec)mél : abréviation officielle en FranceAtouts de la messagerie électroniqueAvantages de l’écritTrace écriteTexte réutilisable ( répondre, faire suivre, classer…)Possibilité d’envoyer des documents jointsPossibilité d’envoyer le même message à différents personnes39

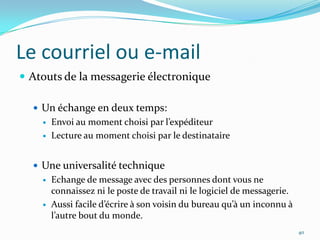

40. Le courriel ou e-mailAtouts de la messagerie électroniqueUn échange en deux temps:Envoi au moment choisi par l’expéditeurLecture au moment choisi par le destinataireUne universalité techniqueEchange de message avec des personnes dont vous ne connaissez ni le poste de travail ni le logiciel de messagerie.Aussi facile d’écrire à son voisin du bureau qu’à un inconnu à l’autre bout du monde.40

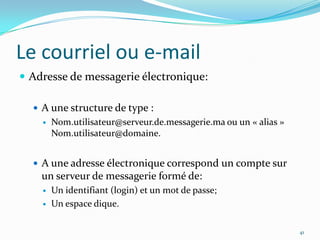

41. Le courriel ou e-mailAdresse de messagerie électronique:A une structure de type :Nom.utilisateur@serveur.de.messagerie.ma ou un « alias » Nom.utilisateur@domaine.A une adresse électronique correspond un compte sur un serveur de messagerie formé de:Un identifiant (login) et un mot de passe;Un espace dique.41

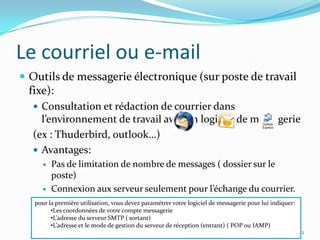

42. Le courriel ou e-mailOutils de messagerie électronique (sur poste de travail fixe):Consultation et rédaction de courrier dans l’environnement de travail avec un logiciel de messagerie(ex : Thuderbird, outlook…)Avantages:Pas de limitation de nombre de messages ( dossier sur le poste)Connexion aux serveur seulement pour l’échange du courrier.42pour la première utilisation, vous devez paramétrer votre logiciel de messagerie pour lui indiquer:Les coordonnées de votre compte messagerie

43. L’adresse du serveur SMTP ( sortant)

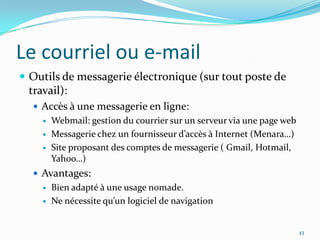

44. L’adresse et le mode de gestion du serveur de réception (entrant) ( POP ou IAMP)Le courriel ou e-mailOutils de messagerie électronique (sur tout poste de travail):Accès à une messagerie en ligne:Webmail: gestion du courrier sur un serveur via une page webMessagerie chez un fournisseur d’accès à Internet (Menara…)Site proposant des comptes de messagerie ( Gmail, Hotmail, Yahoo…)Avantages:Bien adapté à une usage nomade.Ne nécessite qu’un logiciel de navigation43
