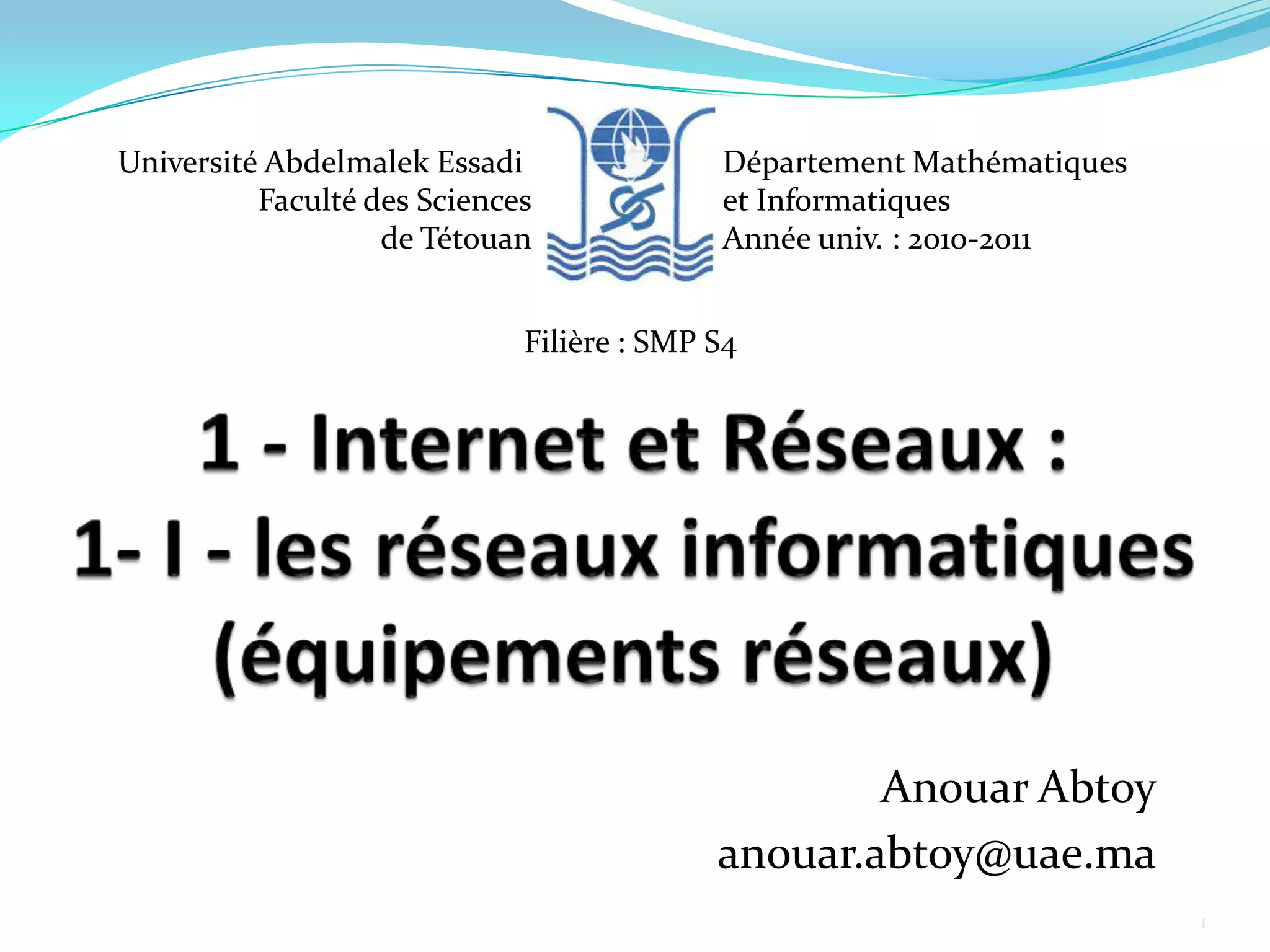

1. Université AbdelmalekEssadiFaculté des Sciencesde TétouanDépartement Mathématiques et InformatiquesAnnée univ. : 2010-2011Filière : SMP S4 1 - Internet et Réseaux :1- I - les réseaux informatiques(équipements réseaux)Anouar Abtoyanouar.abtoy@uae.ma1

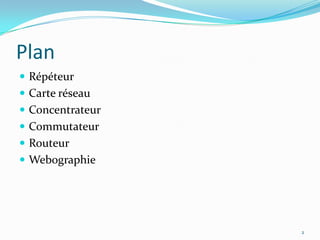

2. PlanRépéteurCarte réseauConcentrateurCommutateurRouteurWebographie2

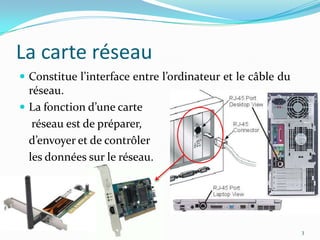

3. La carte réseauConstitue l’interface entre l’ordinateur et le câble du réseau. La fonction d’une carte réseau est de préparer, d’envoyer et de contrôler les données sur le réseau. 3

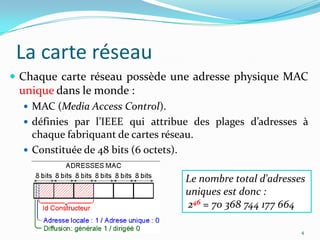

4. La carte réseauChaque carte réseau possède une adresse physique MAC unique dans le monde :MAC (Media Access Control).définies par l’IEEE qui attribue des plages d’adresses à chaque fabriquant de cartes réseau.Constituée de 48 bits (6 octets).4Le nombre total d'adresses uniques est donc : 246 = 70 368 744 177 664

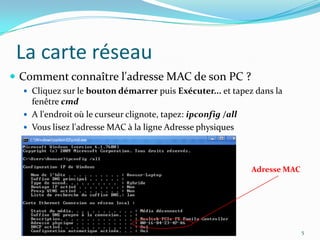

5. La carte réseauComment connaître l'adresse MAC de son PC ?Cliquez sur le bouton démarrer puis Exécuter... et tapez dans la fenêtre cmdA l'endroit où le curseur clignote, tapez: ipconfig /allVous lisez l'adresse MAC à la ligne Adresse physiques5Adresse MAC

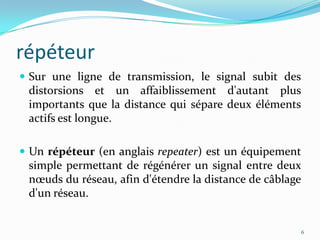

6. répéteurSur une ligne de transmission, le signal subit des distorsions et un affaiblissement d'autant plus importants que la distance qui sépare deux éléments actifs est longue.Un répéteur (en anglais repeater) est un équipement simple permettant de régénérer un signal entre deux nœuds du réseau, afin d'étendre la distance de câblage d'un réseau.6

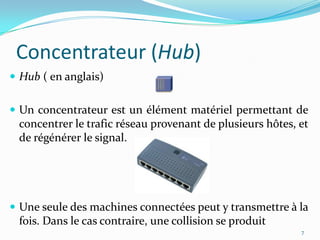

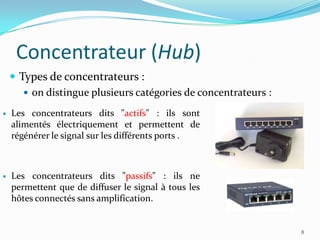

7. Concentrateur (Hub)Hub ( en anglais)Un concentrateur est un élément matériel permettant de concentrer le trafic réseau provenant de plusieurs hôtes, et de régénérer le signal.7Une seule des machines connectées peut y transmettre à la fois. Dans le cas contraire, une collision se produitConcentrateur (Hub)Types de concentrateurs : on distingue plusieurs catégories de concentrateurs :8Les concentrateurs dits "actifs" : ils sont alimentés électriquement et permettent de régénérer le signal sur les différents ports .

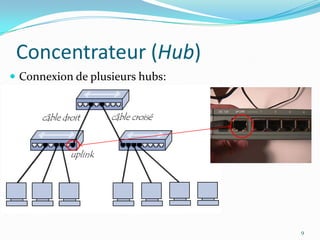

8. Les concentrateurs dits "passifs" : ils ne permettent que de diffuser le signal à tous les hôtes connectés sans amplification.Concentrateur (Hub)Connexion de plusieurs hubs:9

9. Switch (en anglais).Un équipement qui relie plusieurs segments dans un réseau informatique .Le commutateur analyse les trames arrivant sur ses ports d'entrée et filtre les données afin de les aiguiller uniquement sur les ports adéquats (on parle de commutation ou de réseaux commutés).Attention : Il a la même apparence qu'un concentrateur (hub).Commutateur (Switch)10

10. Commutateur (Switch)Afin de déterminer l'ordinateur à qui il faut renvoyer les données, le switch se base sur les adresses physiques (adresses MAC) des cartes réseau.Consistant à diriger les flux de données vers les machines les plus appropriées, en fonction de certains éléments présents dans les paquets de données ( adresses MAC).11La commutation

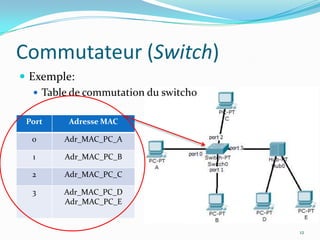

11. Commutateur (Switch)Exemple:Table de commutation du switch012

12. RouteurUn équipement d'interconnexion de réseaux informatiques permettant d'assurer le routage des paquets entre deux réseaux ou plus afin de déterminer le chemin qu'un paquet de données va emprunter. Il permet de mettre en contact deux réseaux ou plus fondamentalement différents.13

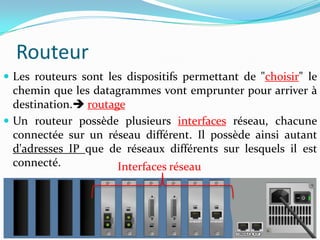

13. RouteurLes routeurs sont les dispositifs permettant de "choisir" le chemin que les datagrammes vont emprunter pour arriver à destination. routageUn routeur possède plusieurs interfaces réseau, chacune connectée sur un réseau différent. Il possède ainsi autant d'adresses IP que de réseaux différents sur lesquels il est connecté. 14Interfaces réseau

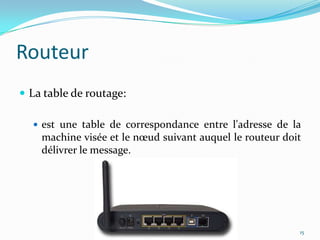

14. RouteurLa table de routage:est une table de correspondance entre l'adresse de la machine visée et le nœud suivant auquel le routeur doit délivrer le message. 15

15. Webographie« CCNA Exploration Fr - chapitre 1 »«réseau LAN», http://www.commentcamarche.net/contents/lan/http://www.siteduzero.com/tutoriel-3-160641-construire-un-reseau-le-materiel.html…Prenez l’initiative de chercher d’autres 16

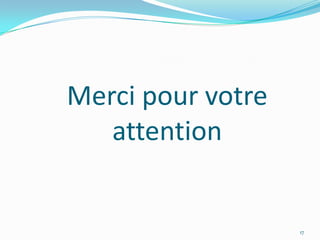

16. Merci pour votre attention17
