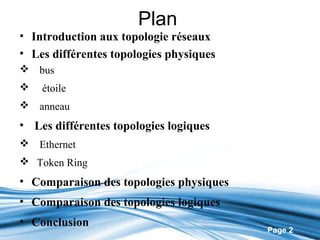

2. Plan
• Introduction aux topologie réseaux
• Les différentes topologies physiques
 bus
 étoile
 anneau
• Les différentes topologies logiques
 Ethernet
 Token Ring
• Comparaison des topologies physiques
• Comparaison des topologies logiques
• Conclusion
Page 2

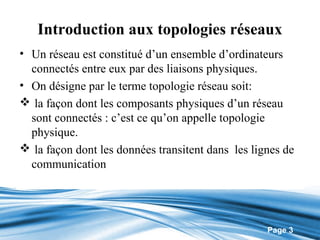

3. Introduction aux topologies réseaux
• Un réseau est constitué d’un ensemble d’ordinateurs
connectés entre eux par des liaisons physiques.
• On désigne par le terme topologie réseau soit:
 la façon dont les composants physiques d’un réseau
sont connectés : c’est ce qu’on appelle topologie
physique.
 la façon dont les données transitent dans les lignes de
communication
Page 3

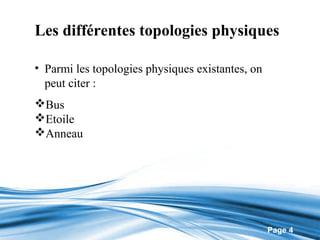

4. Les différentes topologies physiques
• Parmi les topologies physiques existantes, on
peut citer :
Bus
Etoile
Anneau
Page 4

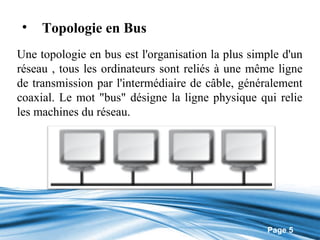

5. • Topologie en Bus
Une topologie en bus est l'organisation la plus simple d'un
réseau , tous les ordinateurs sont reliés à une même ligne
de transmission par l'intermédiaire de câble, généralement
coaxial. Le mot "bus" désigne la ligne physique qui relie
les machines du réseau.
Page 5

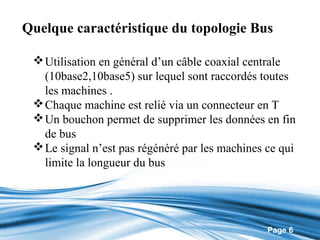

6. Quelque caractéristique du topologie Bus
 Utilisation en général d’un câble coaxial centrale
(10base2,10base5) sur lequel sont raccordés toutes
les machines .
 Chaque machine est relié via un connecteur en T
 Un bouchon permet de supprimer les données en fin
de bus
 Le signal n’est pas régénéré par les machines ce qui
limite la longueur du bus
Page 6

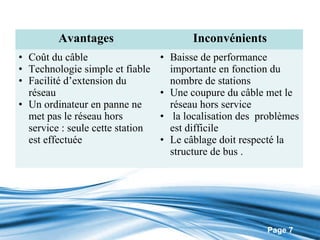

7. Avantages Inconvénients
• Coût du câble • Baisse de performance
• Technologie simple et fiable importante en fonction du
• Facilité d’extension du nombre de stations
réseau • Une coupure du câble met le
• Un ordinateur en panne ne réseau hors service
met pas le réseau hors • la localisation des problèmes
service : seule cette station est difficile
est effectuée • Le câblage doit respecté la
structure de bus .
Page 7

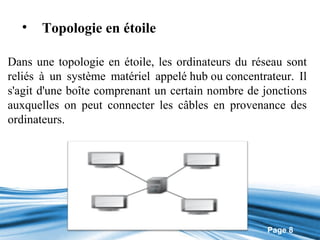

8. • Topologie en étoile
Dans une topologie en étoile, les ordinateurs du réseau sont
reliés à un système matériel appelé hub ou concentrateur. Il
s'agit d'une boîte comprenant un certain nombre de jonctions
auxquelles on peut connecter les câbles en provenance des
ordinateurs.
Page 8

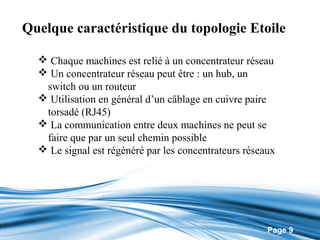

9. Quelque caractéristique du topologie Etoile
 Chaque machines est relié à un concentrateur réseau
 Un concentrateur réseau peut être : un hub, un
switch ou un routeur
 Utilisation en général d’un câblage en cuivre paire
torsadé (RJ45)
 La communication entre deux machines ne peut se
faire que par un seul chemin possible
 Le signal est régénéré par les concentrateurs réseaux
Page 9

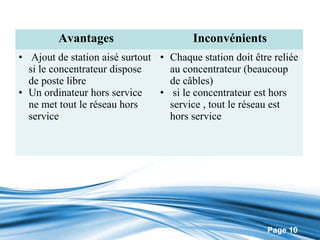

10. Avantages Inconvénients
• Ajout de station aisé surtout • Chaque station doit être reliée
si le concentrateur dispose au concentrateur (beaucoup
de poste libre de câbles)
• Un ordinateur hors service • si le concentrateur est hors
ne met tout le réseau hors service , tout le réseau est
service hors service
Page 10

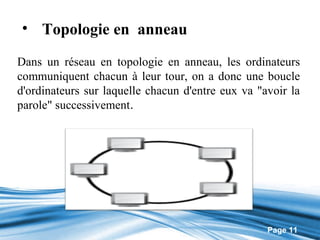

11. • Topologie en anneau
Dans un réseau en topologie en anneau, les ordinateurs
communiquent chacun à leur tour, on a donc une boucle
d'ordinateurs sur laquelle chacun d'entre eux va "avoir la
parole" successivement.
Page 11

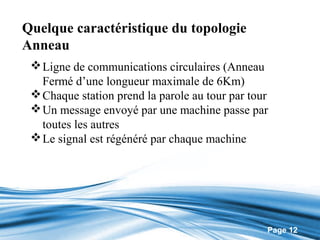

12. Quelque caractéristique du topologie
Anneau
 Ligne de communications circulaires (Anneau
Fermé d’une longueur maximale de 6Km)
 Chaque station prend la parole au tour par tour
 Un message envoyé par une machine passe par
toutes les autres
 Le signal est régénéré par chaque machine
Page 12

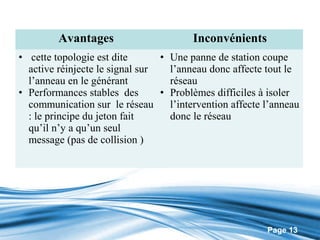

13. Avantages Inconvénients
• cette topologie est dite • Une panne de station coupe
active réinjecte le signal sur l’anneau donc affecte tout le
l’anneau en le générant réseau
• Performances stables des • Problèmes difficiles à isoler
communication sur le réseau l’intervention affecte l’anneau
: le principe du jeton fait donc le réseau
qu’il n’y a qu’un seul
message (pas de collision )
Page 13

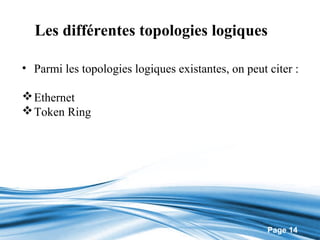

14. Les différentes topologies logiques
• Parmi les topologies logiques existantes, on peut citer :
 Ethernet
 Token Ring
Page 14

15. • Topologie Ethernet
Un réseau Ethernet est un réseau dont les équipements
informatiques sont équipés d'une interface Ethernet .
 C’est un standard de transmission de données (IEEE802.3)
Les trames sont diffusées sur l'ensemble du câble et sont
"absorbées" par les extrémités munis de résistances.
Tous les postes sont en permanence à l'écoute des trames qui
passent sur le câble, ils vérifient l'intégrité du paquet et analysent
l'adresse du destinataire, ils transmettent au niveau supérieure du
poste si la trame lui est destiné.
La méthode d'accès utilisé par Ethernet est appelée CSMA/CD
pour Carrier Sense Multiple Acces with Collision Detection
Page 15

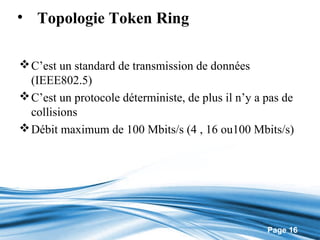

16. • Topologie Token Ring
 C’est un standard de transmission de données
(IEEE802.5)
 C’est un protocole déterministe, de plus il n’y a pas de
collisions
 Débit maximum de 100 Mbits/s (4 , 16 ou100 Mbits/s)
Page 16

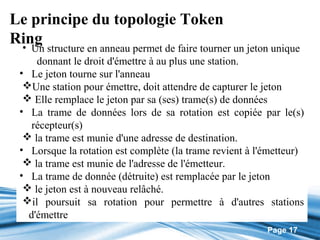

17. Le principe du topologie Token
Ring
• Un structure en anneau permet de faire tourner un jeton unique
donnant le droit d'émettre à au plus une station.
• Le jeton tourne sur l'anneau
Une station pour émettre, doit attendre de capturer le jeton
 Elle remplace le jeton par sa (ses) trame(s) de données
• La trame de données lors de sa rotation est copiée par le(s)
récepteur(s)
 la trame est munie d'une adresse de destination.
• Lorsque la rotation est complète (la trame revient à l'émetteur)
 la trame est munie de l'adresse de l'émetteur.
• La trame de donnée (détruite) est remplacée par le jeton
 le jeton est à nouveau relâché.
il poursuit sa rotation pour permettre à d'autres stations
d'émettre
Page 17

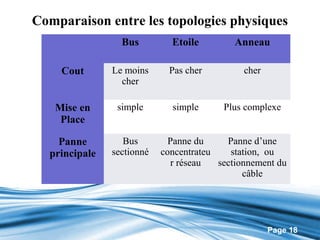

18. Comparaison entre les topologies physiques
Bus Etoile Anneau
Cout Le moins Pas cher cher
cher
Mise en simple simple Plus complexe
Place
Panne Bus Panne du Panne d’une
principale sectionné concentrateu station, ou
r réseau sectionnement du
câble
Page 18

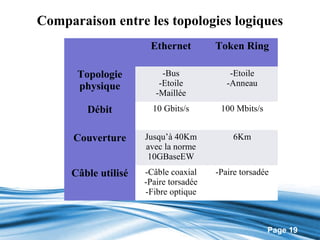

19. Comparaison entre les topologies logiques
Ethernet Token Ring
Topologie -Bus -Etoile
physique -Etoile -Anneau
-Maillée
Débit 10 Gbits/s 100 Mbits/s
Couverture Jusqu’à 40Km 6Km
avec la norme
10GBaseEW
Câble utilisé -Câble coaxial -Paire torsadée
-Paire torsadée
-Fibre optique
Page 19

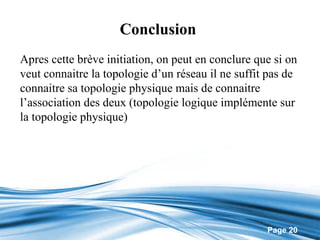

20. Conclusion
Apres cette brève initiation, on peut en conclure que si on
veut connaitre la topologie d’un réseau il ne suffit pas de
connaitre sa topologie physique mais de connaitre
l’association des deux (topologie logique implémente sur
la topologie physique)
Page 20

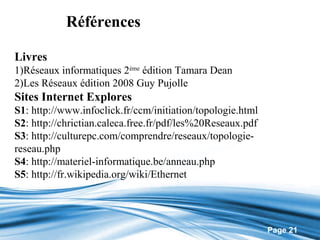

21. Références
