Le document présente différentes topologies de réseaux, notamment en bus, en étoile et en anneau, en détaillant les schémas associés et les avantages et inconvénients de chacune. La topologie en bus est simple mais peut souffrir de problèmes de performance, tandis que la topologie en étoile permet des ajouts faciles mais dépend du bon fonctionnement du concentrateur. La topologie en anneau offre des performances stables grâce à un signal réinjecté, mais une panne peut affecter l'ensemble du réseau.

1. Page 1

2. Page 2

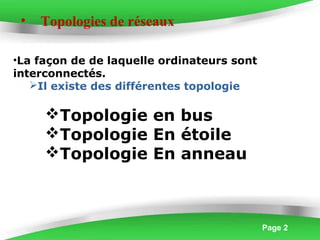

• Topologies de réseaux
•La façon de de laquelle ordinateurs sont
interconnectés.
Il existe des différentes topologie
Topologie en bus
Topologie En étoile
Topologie En anneau

3. Page 3

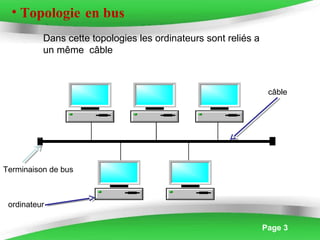

• Topologie en bus
Dans cette topologies les ordinateurs sont reliés a
un même câble
câble
ordinateur
Terminaison de bus

4. Page 4

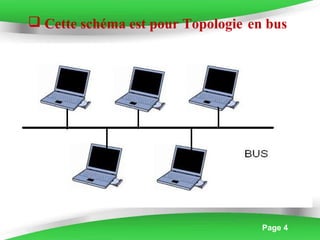

 Cette schéma est pour Topologie en bus

5. Page 5

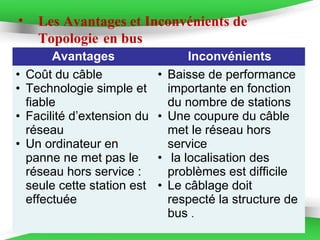

• Les Avantages et Inconvénients de
Topologie en bus
Avantages Inconvénients
• Coût du câble
• Technologie simple et
fiable
• Facilité d’extension du
réseau
• Un ordinateur en
panne ne met pas le
réseau hors service :
seule cette station est
effectuée
• Baisse de performance
importante en fonction
du nombre de stations
• Une coupure du câble
met le réseau hors
service
• la localisation des
problèmes est difficile
• Le câblage doit
respecté la structure de
bus .

6. Page 6
• Topologie en étoile
Dans une topologie en étoile, les ordinateurs
du réseau sont reliés à un système matériel
appelé HUB.
HUB

7. Page 7

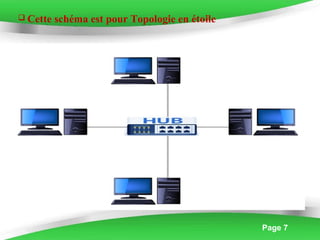

 Cette schéma est pour Topologie en étoile

8. Page 8

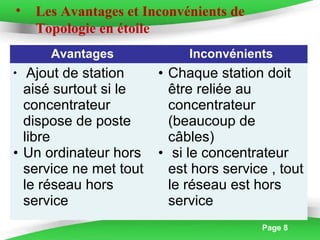

• Les Avantages et Inconvénients de
Topologie en étoile
Avantages Inconvénients
• Ajout de station
aisé surtout si le
concentrateur
dispose de poste
libre
• Un ordinateur hors
service ne met tout
le réseau hors
service
• Chaque station doit
être reliée au
concentrateur
(beaucoup de
câbles)
• si le concentrateur
est hors service , tout
le réseau est hors
service

9. Page 9

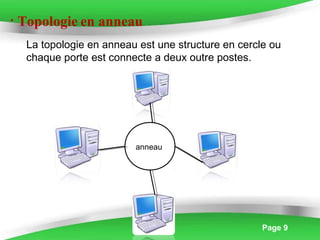

• Topologie en anneau
La topologie en anneau est une structure en cercle ou
chaque porte est connecte a deux outre postes.
anneau

10. Page 10

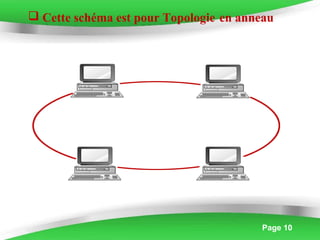

 Cette schéma est pour Topologie en anneau

11. Page 11

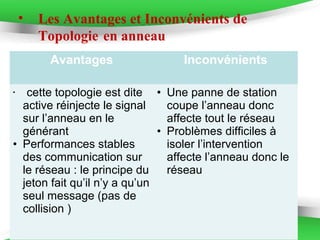

• Les Avantages et Inconvénients de
Topologie en anneau
Avantages Inconvénients
• cette topologie est dite
active réinjecte le signal
sur l’anneau en le
générant
• Performances stables
des communication sur
le réseau : le principe du
jeton fait qu’il n’y a qu’un
seul message (pas de
collision )
• Une panne de station
coupe l’anneau donc
affecte tout le réseau
• Problèmes difficiles à
isoler l’intervention
affecte l’anneau donc le
réseau
