Un réseau informatique relie plusieurs machines via des supports physiques et nécessite des cartes réseau pour chaque appareil. L'échange d'informations entre machines nécessite des protocoles communs et chaque carte possède une adresse MAC pour l'identification. Différents types de réseaux existent, tels que WAN et LAN, permettant le partage de ressources comme imprimantes et fichiers.

1. Connexions réseaux
informatiques

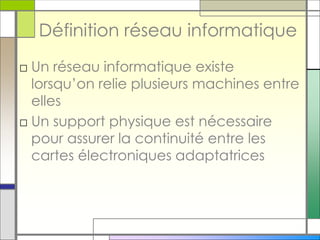

2. Définition réseau informatique
□ Un réseau informatique existe
lorsqu’on relie plusieurs machines entre
elles
□ Un support physique est nécessaire
pour assurer la continuité entre les
cartes électroniques adaptatrices

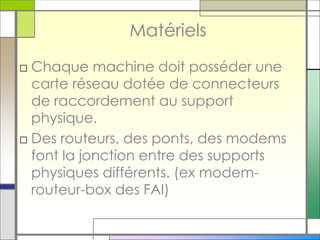

3. Matériels
□ Chaque machine doit posséder une
carte réseau dotée de connecteurs
de raccordement au support
physique.
□ Des routeurs, des ponts, des modems
font la jonction entre des supports
physiques différents. (ex modem-
routeur-box des FAI)

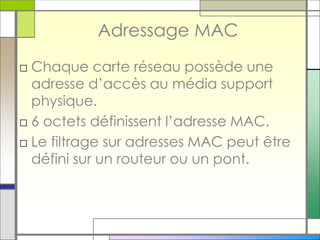

4. Adressage MAC
□ Chaque carte réseau possède une
adresse d’accès au média support
physique.
□ 6 octets définissent l’adresse MAC.
□ Le filtrage sur adresses MAC peut être
défini sur un routeur ou un pont.

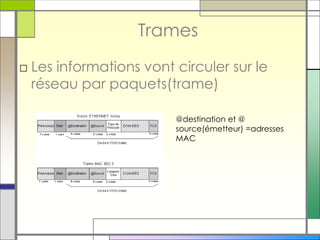

5. Trames
□ Les informations vont circuler sur le
réseau par paquets(trame)
@destination et @
source(émetteur) =adresses
MAC

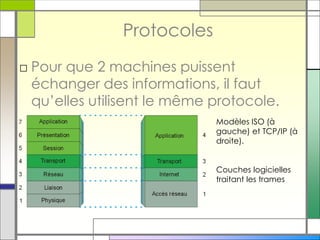

6. Protocoles
□ Pour que 2 machines puissent
échanger des informations, il faut
qu’elles utilisent le même protocole.
Modèles ISO (à
gauche) et TCP/IP (à
droite).
Couches logicielles
traitant les trames

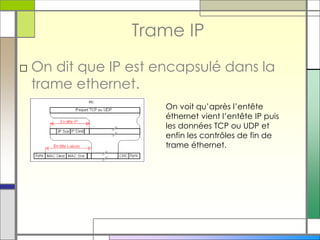

7. Trame IP
□ On dit que IP est encapsulé dans la
trame ethernet.
On voit qu’après l’entête
éthernet vient l’entête IP puis
les données TCP ou UDP et
enfin les contrôles de fin de
trame éthernet.

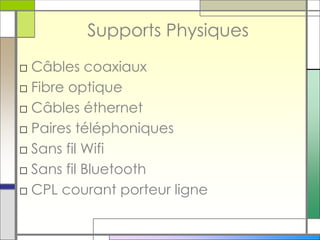

8. Supports Physiques
□ Câbles coaxiaux
□ Fibre optique
□ Câbles éthernet
□ Paires téléphoniques
□ Sans fil Wifi
□ Sans fil Bluetooth
□ CPL courant porteur ligne

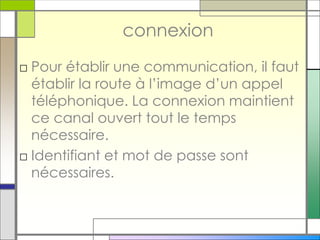

9. connexion
□ Pour établir une communication, il faut
établir la route à l’image d’un appel
téléphonique. La connexion maintient
ce canal ouvert tout le temps
nécessaire.
□ Identifiant et mot de passe sont
nécessaires.

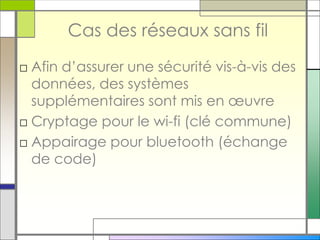

10. Cas des réseaux sans fil
□ Afin d’assurer une sécurité vis-à-vis des
données, des systèmes
supplémentaires sont mis en œuvre
□ Cryptage pour le wi-fi (clé commune)
□ Appairage pour bluetooth (échange
de code)

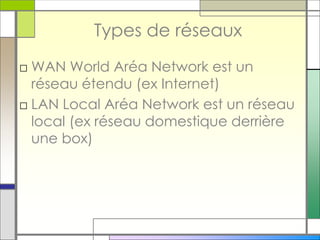

11. Types de réseaux
□ WAN World Aréa Network est un
réseau étendu (ex Internet)
□ LAN Local Aréa Network est un réseau
local (ex réseau domestique derrière
une box)

12. Box modem-routeur
□ La Box est connectée en permanence
avec le fournisseur d’accès internet.
□ La Box utilise le système DHCP pour
allouer dynamiquement des adresses
IP à chaque machine reliée au réseau
local.
□ La Box partage la connexion internet
entre les machines connectées.

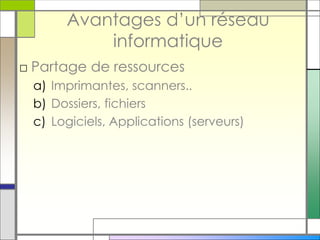

13. Avantages d’un réseau
informatique
□ Partage de ressources
a) Imprimantes, scanners..
b) Dossiers, fichiers
c) Logiciels, Applications (serveurs)

14. Conseils
□ Toujours vérifier l’état de connection
au réseau par l’indicateur dans la
barre des tâches de windows dans la
zone de notification.
a) Icône
b) Au survol, la bulle indique le réseau
connecté et l’accès à internet ou pas
c) Au clic possibilité de se déconnecter, de
choisir un autre réseau et se connecter

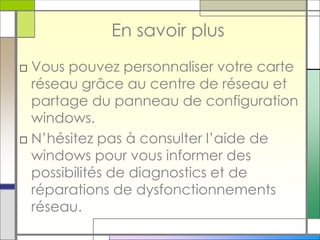

15. En savoir plus
□ Vous pouvez personnaliser votre carte
réseau grâce au centre de réseau et
partage du panneau de configuration
windows.
□ N’hésitez pas à consulter l’aide de
windows pour vous informer des
possibilités de diagnostics et de
réparations de dysfonctionnements
réseau.

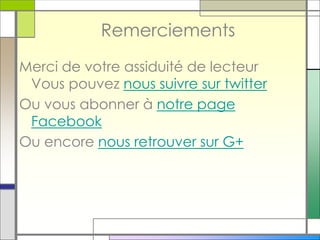

16. Remerciements
