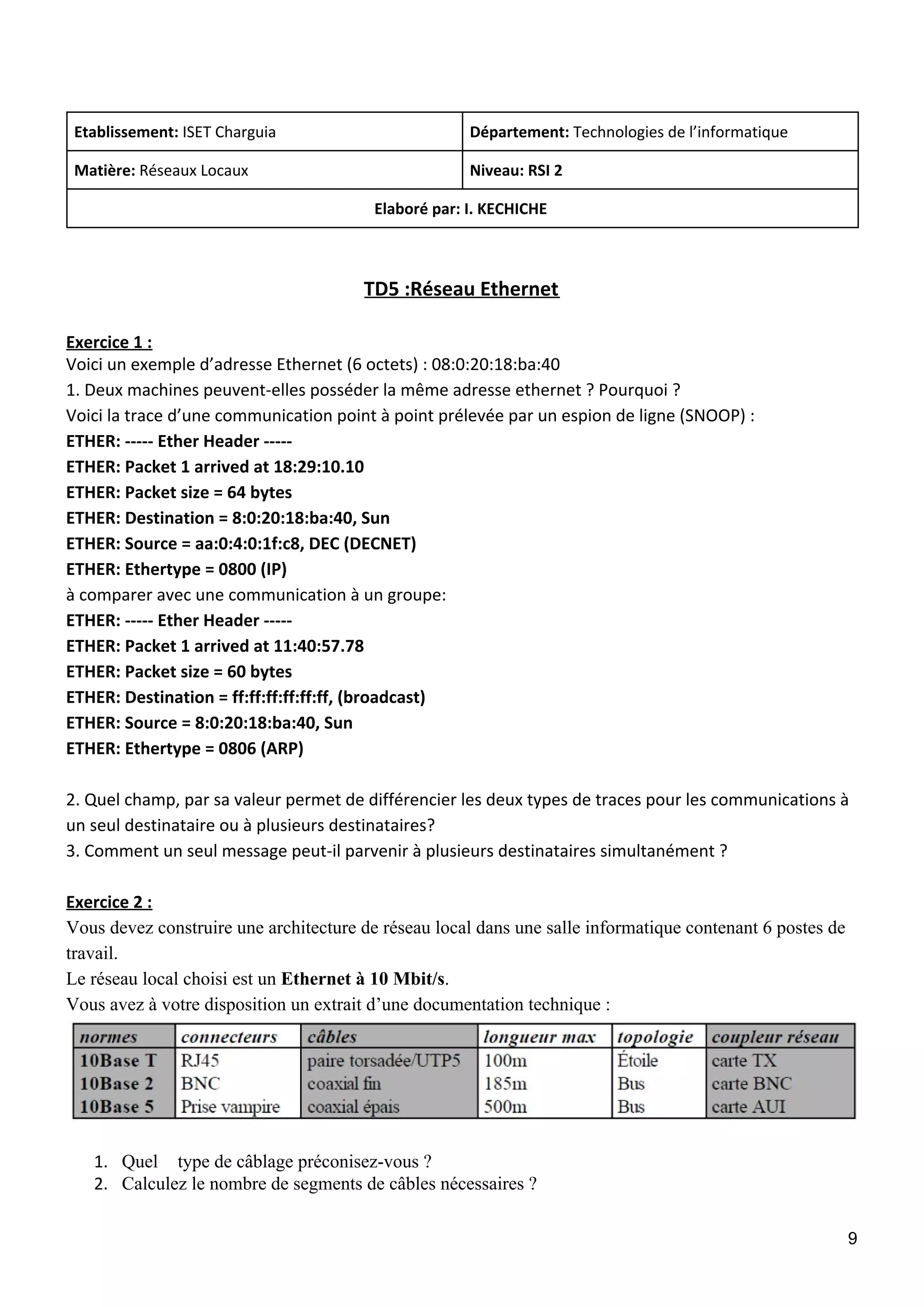

1. Etablissement: ​ISET Charguia Département: ​Technologies de l’informatique
Matière: ​Réseaux Locaux Niveau: RSI 2
Elaboré par: I. KECHICHE
TD5 :Réseau Ethernet
Exercice 1 :
Voici un exemple d’adresse Ethernet (6 octets) : 08:0:20:18:ba:40
1. Deux machines peuvent-elles posséder la même adresse ethernet ? Pourquoi ?
Voici la trace d’une communication point à point prélevée par un espion de ligne (SNOOP) :
ETHER: ----- Ether Header -----
ETHER: Packet 1 arrived at 18:29:10.10
ETHER: Packet size = 64 bytes
ETHER: Destination = 8:0:20:18:ba:40, Sun
ETHER: Source = aa:0:4:0:1f:c8, DEC (DECNET)
ETHER: Ethertype = 0800 (IP)
à comparer avec une communication à un groupe:
ETHER: ----- Ether Header -----
ETHER: Packet 1 arrived at 11:40:57.78
ETHER: Packet size = 60 bytes
ETHER: Destination = ff:ff:ff:ff:ff:ff, (broadcast)
ETHER: Source = 8:0:20:18:ba:40, Sun
ETHER: Ethertype = 0806 (ARP)
2. Quel champ, par sa valeur permet de différencier les deux types de traces pour les communications à
un seul destinataire ou à plusieurs destinataires?
3. Comment un seul message peut-il parvenir à plusieurs destinataires simultanément ?
Exercice 2 :
Vous devez construire une architecture de réseau local dans une salle informatique contenant 6 postes de
travail.
Le réseau local choisi est un ​Ethernet à 10 Mbit/s​.
Vous avez à votre disposition un extrait d’une documentation technique :
1. Quel type de câblage préconisez-vous ?
2. Calculez le nombre de segments de câbles nécessaires ?
9

2. 3. Quelle est la topologie logique utilisée.
Ce réseau fonctionne avec la méthode d’accès CSMA/CD
4. Quelle norme IEEE correspond à cette méthode d’accès.
5. Donnez l​min​, la longueur minimale d’une trame pour que le protocole CSMA/CD fonctionne.
Sachant que la vitesse de transmission d’un signal est V=100 000Km et que la longueur maximale
du bus est de 2,5Km
6. Rappelez le format de trame définit par cette norme au niveau MAC
7. Pourquoi la couche physique ajoute un préambule ?
Un analyseur de trame a été utilisé pour permettre l’observation des trames circulant effectivement sur le
support physique de communication. La trace suivante étant en hexadécimal (base 16) été observée:
aa aa aa aa aa aa aa ab 08 00 20 87 c1 e9 08 00
00 28 c0 3f 08 00 08 00 06 48 05 ba 00 de 1e 06
69 8d c1 ad 33 d4 c1 17 5c 04 20 18 e0 41 72 7d
00 ba 89 28 03 6a 17 25 50 00 00 00 00 00
8. Décoder cette trame Ethernet ( cad préambule, @ source, @ destination, type, etc…). Cette trame
est donnée avec préambule.
9. De quel type type de trame s’agit il ? Justifiez votre réponse.
● Trame Ethernet standard (DIX)
● Trame 802.3 ?
10. L’IANA (Internet Assigned Number Authority) tient à jour une liste de protocoles opérant par
dessus Ethernet. Comme valeurs courantes on cite « 0800 » pour le trafic IP , « 0806 » pour ARP (
Address Resolution Protocol) , « 8137 » pour IPX/SPX de Novell etc…A quel service réseau est
destiné le contenu du champ de données de la trame ?
Exercice 3 :
Soit le format général d’une trame 802.3 :
1. Une trame de longueur 67 octets contient-elle des bits de bourrage ? Expliquer
2. Si le commutateur fonctionne avec le mode « Cut through » combien d’octets doivent être
lus avant de transférer la trame ?
3. Si le commutateur fonctionne avec le mode « Store and Forward » combien d’octets
doivent être lu avant de transférer la trame ?
Soit la trame suivante :
10

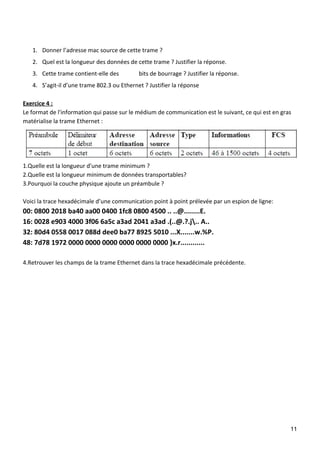

3. 1. Donner l’adresse mac source de cette trame ?
2. Quel est la longueur des données de cette trame ? Justifier la réponse.
3. Cette trame contient-elle des bits de bourrage ? Justifier la réponse.
4. S’agit-il d’une trame 802.3 ou Ethernet ? Justifier la réponse
Exercice 4 :
Le format de l'information qui passe sur le médium de communication est le suivant, ce qui est en gras
matérialise la trame Ethernet :
1.Quelle est la longueur d'une trame minimum ?
2.Quelle est la longueur minimum de données transportables?
3.Pourquoi la couche physique ajoute un préambule ?
Voici la trace hexadécimale d’une communication point à point prélevée par un espion de ligne:
00: 0800 2018 ba40 aa00 0400 1fc8 0800 4500 .. ..@........E.
16: 0028 e903 4000 3f06 6a5c a3ad 2041 a3ad .(..@.?.j.. A..
32: 80d4 0558 0017 088d dee0 ba77 8925 5010 ...X.......w.%P.
48: 7d78 1972 0000 0000 0000 0000 0000 0000 }x.r............
4.Retrouver les champs de la trame Ethernet dans la trace hexadécimale précédente.
11
