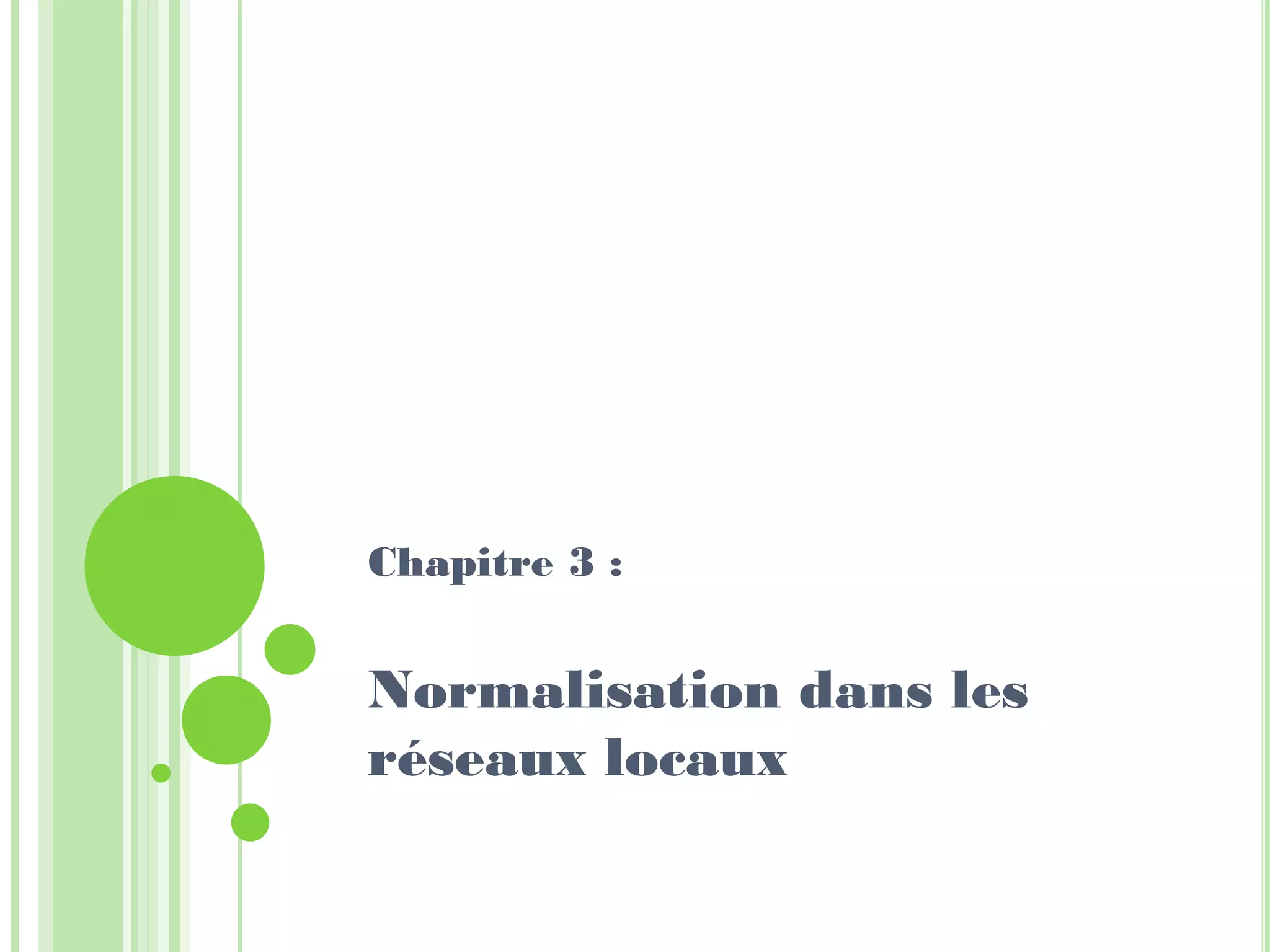

1. Chapitre 3 :
Normalisation dans les
réseaux locaux

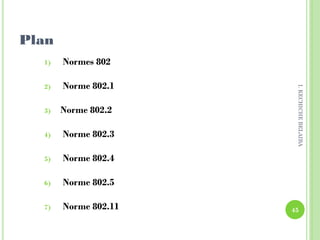

2. Plan
1) Normes 802
2) Norme 802.1
3) Norme 802.2
4) Norme 802.3
5) Norme 802.4
6) Norme 802.5
7) Norme 802.11 45
I.KECHICHEBELAIBA

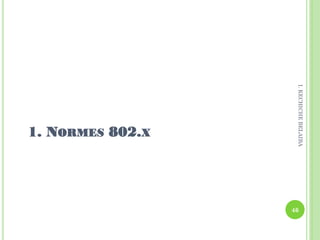

3. 1. NORMES 802.X
46
I.KECHICHEBELAIBA

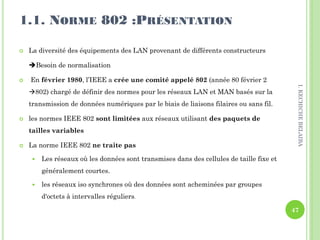

4. 1.1. NORME 802 :PRÉSENTATION
 La diversité des équipements des LAN provenant de différents constructeurs
Besoin de normalisation
 En février 1980, l’IEEE a crée une comité appelé 802 (année 80 février 2
802) chargé de définir des normes pour les réseaux LAN et MAN basés sur la
transmission de données numériques par le biais de liaisons filaires ou sans fil.
 les normes IEEE 802 sont limitées aux réseaux utilisant des paquets de
tailles variables
 La norme IEEE 802 ne traite pas
 Les réseaux où les données sont transmises dans des cellules de taille fixe et
généralement courtes.
 les réseaux iso synchrones où des données sont acheminées par groupes
d'octets à intervalles réguliers.
47
I.KECHICHEBELAIBA

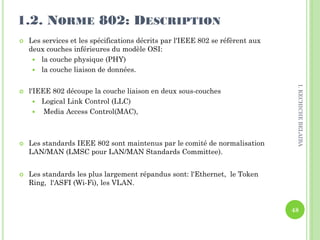

5. 1.2. NORME 802: DESCRIPTION
 Les services et les spécifications décrits par l'IEEE 802 se réfèrent aux
deux couches inférieures du modèle OSI:
 la couche physique (PHY)
 la couche liaison de données.
 l'IEEE 802 découpe la couche liaison en deux sous-couches
 Logical Link Control (LLC)
 Media Access Control(MAC),
 Les standards IEEE 802 sont maintenus par le comité de normalisation
LAN/MAN (LMSC pour LAN/MAN Standards Committee).
 Les standards les plus largement répandus sont: l'Ethernet, le Token
Ring, l'ASFI (Wi-Fi), les VLAN.
48
I.KECHICHEBELAIBA

6.  ISO : un modèle
 IEEE : des normes (comité 802)
1.3. NORME 802: ISO VS IEEE
49
I.KECHICHEBELAIBA

7. 1.4. NORME 802: VUE D'ENSEMBLE
 Le schéma ci-dessous est une adaptation du synopsis de la famille de
normes IEEE 802 consigné dans la section Introduction.
 Celui-ci donne une vue d'ensemble des groupes de normes qui sont à
la base du développement des technologies relatives à
l'interconnexion des réseaux informatiques par liaison filaire ou sans
fil.
 Toutes les normes du standard IEEE 802 sont développées en relation
avec le Modèle OSI.
50
I.KECHICHEBELAIBA

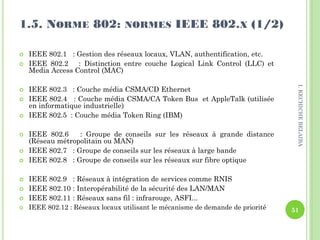

8. 1.5. NORME 802: NORMES IEEE 802.X (1/2)
 IEEE 802.1 : Gestion des réseaux locaux, VLAN, authentification, etc.
 IEEE 802.2 : Distinction entre couche Logical Link Control (LLC) et
Media Access Control (MAC)
 IEEE 802.3 : Couche média CSMA/CD Ethernet
 IEEE 802.4 : Couche média CSMA/CA Token Bus et AppleTalk (utilisée
en informatique industrielle)
 IEEE 802.5 : Couche média Token Ring (IBM)
 IEEE 802.6 : Groupe de conseils sur les réseaux à grande distance
(Réseau métropolitain ou MAN)
 IEEE 802.7 : Groupe de conseils sur les réseaux à large bande
 IEEE 802.8 : Groupe de conseils sur les réseaux sur fibre optique
 IEEE 802.9 : Réseaux à intégration de services comme RNIS
 IEEE 802.10 : Interopérabilité de la sécurité des LAN/MAN
 IEEE 802.11 : Réseaux sans fil : infrarouge, ASFI...
 IEEE 802.12 : Réseaux locaux utilisant le mécanisme de demande de priorité 51
I.KECHICHEBELAIBA

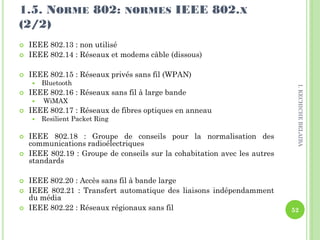

9. 1.5. NORME 802: NORMES IEEE 802.X
(2/2)
 IEEE 802.13 : non utilisé
 IEEE 802.14 : Réseaux et modems câble (dissous)
 IEEE 802.15 : Réseaux privés sans fil (WPAN)
 Bluetooth
 IEEE 802.16 : Réseaux sans fil à large bande
 WiMAX
 IEEE 802.17 : Réseaux de fibres optiques en anneau
 Resilient Packet Ring
 IEEE 802.18 : Groupe de conseils pour la normalisation des
communications radioélectriques
 IEEE 802.19 : Groupe de conseils sur la cohabitation avec les autres
standards
 IEEE 802.20 : Accès sans fil à bande large
 IEEE 802.21 : Transfert automatique des liaisons indépendamment
du média
 IEEE 802.22 : Réseaux régionaux sans fil 52
I.KECHICHEBELAIBA

10. 2. NORME IEEE 802.1
53
I.KECHICHEBELAIBA

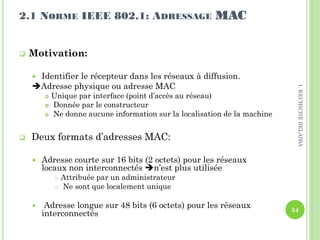

11. 2.1 NORME IEEE 802.1: ADRESSAGE MAC
 Motivation:
 Identifier le récepteur dans les réseaux à diffusion.
Adresse physique ou adresse MAC
 Unique par interface (point d’accès au réseau)
 Donnée par le constructeur
 Ne donne aucune information sur la localisation de la machine
 Deux formats d’adresses MAC:
 Adresse courte sur 16 bits (2 octets) pour les réseaux
locaux non interconnectés n’est plus utilisée
 Attribuée par un administrateur
 Ne sont que localement unique
 Adresse longue sur 48 bits (6 octets) pour les réseaux
interconnectés 54
I.KECHICHEBELAIBA

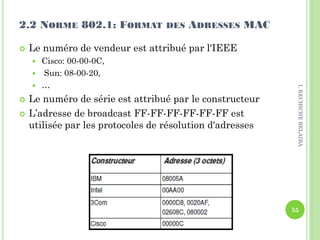

12. 2.2 NORME 802.1: FORMAT DES ADRESSES MAC
 Le numéro de vendeur est attribué par l'IEEE
 Cisco: 00-00-0C,
 Sun: 08-00-20,
 …
 Le numéro de série est attribué par le constructeur
 L’adresse de broadcast FF-FF-FF-FF-FF-FF est
utilisée par les protocoles de résolution d'adresses
55
I.KECHICHEBELAIBA

13. 3. NORME IEEE 802.2
56
I.KECHICHEBELAIBA

14.  Rôle principal
 Cacher la topologie physique à la couche réseau
 Assurer l’acheminement des paquets de niveau 3 indépendamment de la
méthode d'accès
 Trois normes (trois types de services)
 LLC1 (ou mode datagramme / non connecté )
 Aucune fonction de contrôle d’erreur
 Aiguillage des données vers les différents protocoles de la couche de niveau 3
 permet la diffusion.
Le service LLC1 est très utilisé étant données le faible taux d’erreurs
dans les LAN.
La couche transport effectue la reprise sur erreur)
 LLC2 (mode connecté avec acquittement)
 Reprise sur erreur
 Contrôle d’erreur du séquencement et de duplication
 LLC2 possède entièrement les fonctionnalités de HDLC
 LLC3 (non connecté avec acquittement)
 Possibilité de reprise sur erreur laissée à l'initiative de l'émetteur
 Le contrôle de flux est de type stop and wait
 Besoins pour les réseaux industriels (validité et utilité des trames retransmise?)
3.1 NORME IEEE 802.2: SOUS COUCHE LLC
57
I.KECHICHEBELAIBA

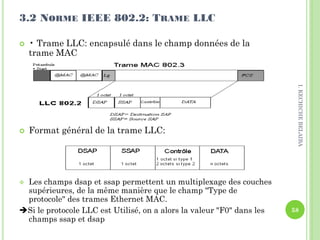

15.  • Trame LLC: encapsulé dans le champ données de la
trame MAC
 Format général de la trame LLC:
 Les champs dsap et ssap permettent un multiplexage des couches
supérieures, de la même manière que le champ "Type de
protocole" des trames Ethernet MAC.
Si le protocole LLC est Utilisé, on a alors la valeur "F0" dans les
champs ssap et dsap
3.2 NORME IEEE 802.2: TRAME LLC
58
I.KECHICHEBELAIBA

16. CHAMPS DE CONTRÔLE
 3 types de trames
 trames d'information,
 de supervision,
 de contrôle:
 Type I (Information): mode connecté LLC2.
 Contient 2 compteurs
 Le compteur N(S) numérote les trames émises
 Le compteur N(R) permet d’acquitter les trames reçues, contient toujours le
numéro de la prochaine trame attendue
 Type S (Supervision):
 gestion des trames d’informations en mode connecté LLC2
 contrôle de flux et de demande de retransmission
 Type U (Unnumbered, non numéroté)
 Gérer la connexion (ouverture ou fermeture) en mode connecté
 Envoyer les données en mode datagramme
Le champ contrôle est codé sur
 1 octet pour les trames de type U
 2 octets pour les trames de type I et S
3.3 NORME IEEE 802.2: TRAME LLC
59
I.KECHICHEBELAIBA

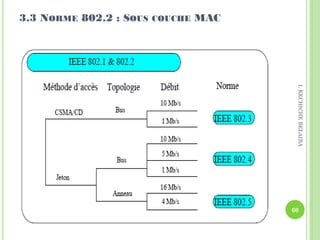

17. 3.3 NORME 802.2 : SOUS COUCHE MAC
60
I.KECHICHEBELAIBA

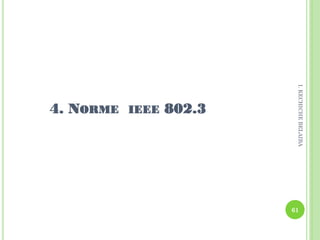

18. 4. NORME IEEE 802.3
61
I.KECHICHEBELAIBA

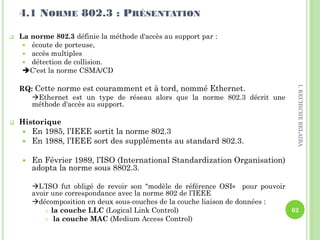

19.  La norme 802.3 définie la méthode d'accès au support par :
 écoute de porteuse,
 accès multiples
 détection de collision.
C'est la norme CSMA/CD
RQ: Cette norme est couramment et à tord, nommé Ethernet.
Ethernet est un type de réseau alors que la norme 802.3 décrit une
méthode d'accès au support.
 Historique
 En 1985, l’IEEE sortit la norme 802.3
 En 1988, l’IEEE sort des suppléments au standard 802.3.
 En Février 1989, l’ISO (International Standardization Organisation)
adopta la norme sous 8802.3.
L’ISO fut obligé de revoir son "modèle de référence OSI« pour pouvoir
avoir une correspondance avec la norme 802 de l’IEEE
décomposition en deux sous-couches de la couche liaison de données :
 la couche LLC (Logical Link Control)
 la couche MAC (Medium Access Control)
4.1 NORME 802.3 : PRÉSENTATION
62
I.KECHICHEBELAIBA

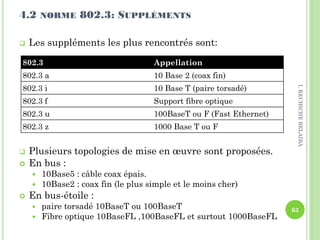

20. 802.3 Appellation
802.3 a 10 Base 2 (coax fin)
802.3 i 10 Base T (paire torsadé)
802.3 f Support fibre optique
802.3 u 100BaseT ou F (Fast Ethernet)
802.3 z 1000 Base T ou F
4.2 NORME 802.3: SUPPLÉMENTS
 Les suppléments les plus rencontrés sont:
 Plusieurs topologies de mise en œuvre sont proposées.
 En bus :
 10Base5 : câble coax épais.
 10Base2 : coax fin (le plus simple et le moins cher)
 En bus-étoile :
 paire torsadé 10BaseT ou 100BaseT
 Fibre optique 10BaseFL ,100BaseFL et surtout 1000BaseFL
63
I.KECHICHEBELAIBA

21. 5. NORME IEEE 802.4
64
I.KECHICHEBELAIBA

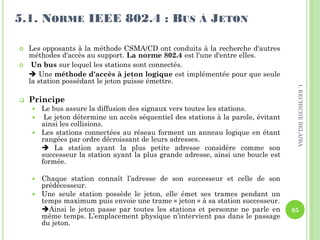

22.  Les opposants à la méthode CSMA/CD ont conduits à la recherche d'autres
méthodes d'accès au support. La norme 802.4 est l'une d'entre elles.
 Un bus sur lequel les stations sont connectés.
 Une méthode d'accès à jeton logique est implémentée pour que seule
la station possédant le jeton puisse émettre.
 Principe
 Le bus assure la diffusion des signaux vers toutes les stations.
 Le jeton détermine un accès séquentiel des stations à la parole, évitant
ainsi les collisions.
 Les stations connectées au réseau forment un anneau logique en étant
rangées par ordre décroissant de leurs adresses.
 La station ayant la plus petite adresse considère comme son
successeur la station ayant la plus grande adresse, ainsi une boucle est
formée.
 Chaque station connaît l’adresse de son successeur et celle de son
prédécesseur.
 Une seule station possède le jeton, elle émet ses trames pendant un
temps maximum puis envoie une trame « jeton » à sa station successeur.
Ainsi le jeton passe par toutes les stations et personne ne parle en
même temps. L’emplacement physique n’intervient pas dans le passage
du jeton.
5.1. NORME IEEE 802.4 : BUS À JETON
65
I.KECHICHEBELAIBA

23. Type de trame Nom de la trame Objet
0000 0000 Demande jeton Recherche du jeton pendant
l'initialisation
0000 0001 Recherche successeur 1 Permet à une station de
rentrer sur l'anneau
0000 0010 Recherche successeur 2 Permet à une station de
rentrer sur l'anneau
0000 0011 Qui est le suivant ? Rétablissement du jeton en cas
de perte
0000 0100 Résolution de contention Résolution de conflits en cas
d'accès multiple
0000 1000 Jeton Passage du jeton
0000 1100 Initialisation successeur Permet à une station de
quitter l'anneau
5.2 NORME IEEE 802.4 : TRAME 802.4
66
I.KECHICHEBELAIBA

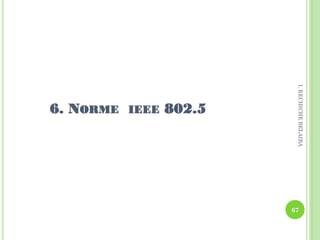

24. 6. NORME IEEE 802.5
67
I.KECHICHEBELAIBA

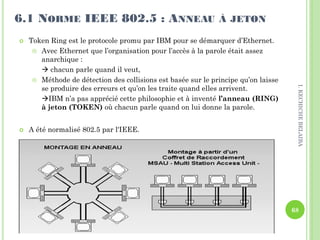

25.  Token Ring est le protocole promu par IBM pour se démarquer d’Ethernet.
 Avec Ethernet que l’organisation pour l’accès à la parole était assez
anarchique :
 chacun parle quand il veut,
 Méthode de détection des collisions est basée sur le principe qu’on laisse
se produire des erreurs et qu’on les traite quand elles arrivent.
IBM n’a pas apprécié cette philosophie et à inventé l’anneau (RING)
à jeton (TOKEN) où chacun parle quand on lui donne la parole.
 A été normalisé 802.5 par l'IEEE.
6.1 NORME IEEE 802.5 : ANNEAU À JETON
68
I.KECHICHEBELAIBA

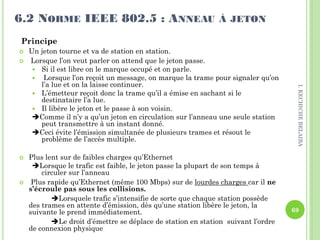

26. Principe
 Un jeton tourne et va de station en station.
 Lorsque l’on veut parler on attend que le jeton passe.
 Si il est libre on le marque occupé et on parle.
 Lorsque l’on reçoit un message, on marque la trame pour signaler qu’on
l’a lue et on la laisse continuer.
 L’émetteur reçoit donc la trame qu’il a émise en sachant si le
destinataire l’a lue.
 Il libère le jeton et le passe à son voisin.
Comme il n’y a qu’un jeton en circulation sur l’anneau une seule station
peut transmettre à un instant donné.
Ceci évite l’émission simultanée de plusieurs trames et résout le
problème de l’accès multiple.
 Plus lent sur de faibles charges qu’Ethernet
Lorsque le trafic est faible, le jeton passe la plupart de son temps à
circuler sur l’anneau
 Plus rapide qu’Ethernet (même 100 Mbps) sur de lourdes charges car il ne
s’écroule pas sous les collisions.
Lorsquele trafic s’intensifie de sorte que chaque station possède
des trames en attente d’émission, dès qu’une station libère le jeton, la
suivante le prend immédiatement.
Le droit d’émettre se déplace de station en station suivant l’ordre
de connexion physique
6.2 NORME IEEE 802.5 : ANNEAU À JETON
69
I.KECHICHEBELAIBA

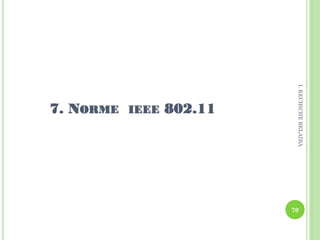

27. 7. NORME IEEE 802.11
70
I.KECHICHEBELAIBA

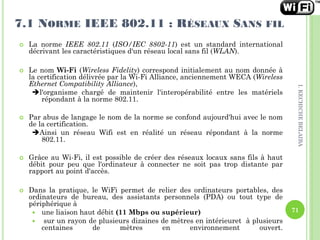

28.  La norme IEEE 802.11 (ISO/IEC 8802-11) est un standard international
décrivant les caractéristiques d'un réseau local sans fil (WLAN).
 Le nom Wi-Fi (Wireless Fidelity) correspond initialement au nom donnée à
la certification délivrée par la Wi-Fi Alliance, anciennement WECA (Wireless
Ethernet Compatibility Alliance),
l'organisme chargé de maintenir l'interopérabilité entre les matériels
répondant à la norme 802.11.
 Par abus de langage le nom de la norme se confond aujourd'hui avec le nom
de la certification.
Ainsi un réseau Wifi est en réalité un réseau répondant à la norme
802.11.
 Grâce au Wi-Fi, il est possible de créer des réseaux locaux sans fils à haut
débit pour peu que l'ordinateur à connecter ne soit pas trop distante par
rapport au point d'accès.
 Dans la pratique, le WiFi permet de relier des ordinateurs portables, des
ordinateurs de bureau, des assistants personnels (PDA) ou tout type de
périphérique à
 une liaison haut débit (11 Mbps ou supérieur)
 sur un rayon de plusieurs dizaines de mètres en intérieuret à plusieurs
centaines de mètres en environnement ouvert.
7.1 NORME IEEE 802.11 : RÉSEAUX SANS FIL
71
I.KECHICHEBELAIBA

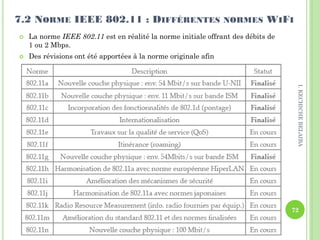

29.  La norme IEEE 802.11 est en réalité la norme initiale offrant des débits de
1 ou 2 Mbps.
 Des révisions ont été apportées à la norme originale afin
 d'optimiser le débit (appelées normes 802.11 physiques)
 d'assurer une meilleure sécurité ou une meilleure interopérabilité.
7.2 NORME IEEE 802.11 : DIFFÉRENTES NORMES WIFI
72
I.KECHICHEBELAIBA
