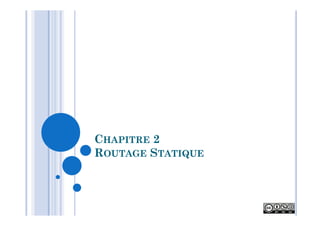

CHAPITRE 2
ROUTAGE STATIQUE

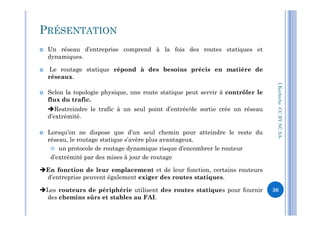

PRÉSENTATION
 Un réseau d’entreprise comprend à la fois des routes statiques et
dynamiques.
 Le routage statique répond à des besoins précis en matière de
réseaux.
 Selon la topologie physique, une route statique peut servir à contrôler le
flux du trafic.
Restreindre le trafic à un seul point d’entrée/de sortie crée un réseau
d’extrémité.
I.Kechiche-CCBYNCSA
d’extrémité.
 Lorsqu’on ne dispose que d’un seul chemin pour atteindre le reste du
réseau, le routage statique s’avère plus avantageux.
 un protocole de routage dynamique risque d’encombrer le routeur
d’extrémité par des mises à jour de routage
En fonction de leur emplacement et de leur fonction, certains routeurs
d’entreprise peuvent également exiger des routes statiques.
Les routeurs de périphérie utilisent des routes statiques pour fournir
des chemins sûrs et stables au FAI.
CCBYNCSA-
36

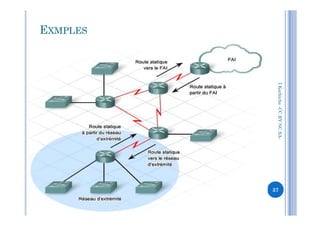

EXMPLES
I.Kechiche-CCBYNCSACCBYNCSA-
37

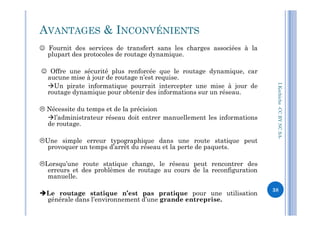

 Fournit des services de transfert sans les charges associées à la
plupart des protocoles de routage dynamique.
 Offre une sécurité plus renforcée que le routage dynamique, car
aucune mise à jour de routage n’est requise.
Un pirate informatique pourrait intercepter une mise à jour de
routage dynamique pour obtenir des informations sur un réseau.
 Nécessite du temps et de la précision
AVANTAGES & INCONVÉNIENTS
I.Kechiche-CCBYNCSA
l’administrateur réseau doit entrer manuellement les informations
de routage.
Une simple erreur typographique dans une route statique peut
provoquer un temps d’arrêt du réseau et la perte de paquets.
Lorsqu’une route statique change, le réseau peut rencontrer des
erreurs et des problèmes de routage au cours de la reconfiguration
manuelle.
Le routage statique n’est pas pratique pour une utilisation
générale dans l’environnement d’une grande entreprise.
CCBYNCSA-
38

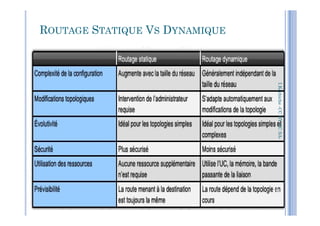

ROUTAGE STATIQUE VS DYNAMIQUE
I.Kechiche-CCBYNCSACCBYNCSA-
39

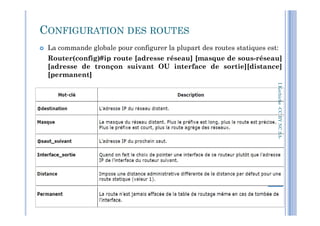

CONFIGURATION DES ROUTES
 La commande globale pour configurer la plupart des routes statiques est:
Router(config)#ip route [adresse réseau] [masque de sous-réseau]
[adresse de tronçon suivant OU interface de sortie][distance]
[permanent]
I.Kechiche-CCBYNCSACCBYNCSA-
40

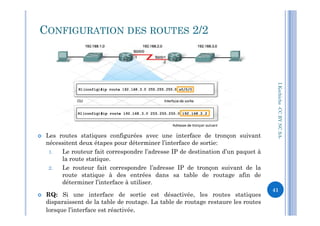

CONFIGURATION DES ROUTES 2/2
I.Kechiche-CCBYNCSA
 Les routes statiques configurées avec une interface de tronçon suivant
nécessitent deux étapes pour déterminer l’interface de sortie:
1. Le routeur fait correspondre l’adresse IP de destination d’un paquet à
la route statique.
2. Le routeur fait correspondre l’adresse IP de tronçon suivant de la
route statique à des entrées dans sa table de routage afin de
déterminer l’interface à utiliser.
 RQ: Si une interface de sortie est désactivée, les routes statiques
disparaissent de la table de routage. La table de routage restaure les routes
lorsque l’interface est réactivée.
CCBYNCSA-
41

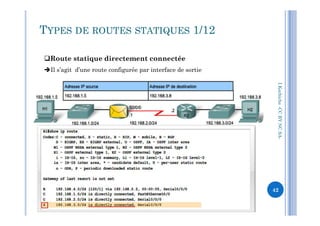

TYPES DE ROUTES STATIQUES 1/12
Route statique directement connectée
Il s’agit d’une route configurée par interface de sortie
I.Kechiche-CCBYNCSACCBYNCSA-
42

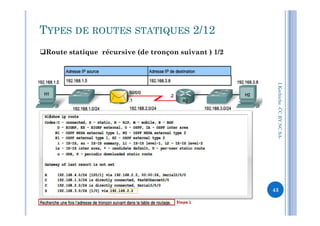

Route statique récursive (de tronçon suivant ) 1/2
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 2/12
CCBYNCSA-
43

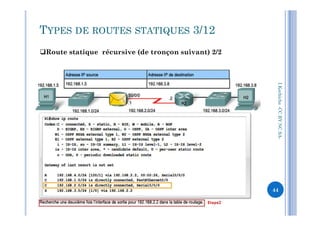

Route statique récursive (de tronçon suivant) 2/2
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 3/12
CCBYNCSA-
44

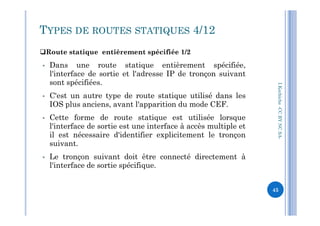

Route statique entièrement spécifiée 1/2
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 4/12
 Dans une route statique entièrement spécifiée,
l'interface de sortie et l'adresse IP de tronçon suivant
sont spécifiées.
 C'est un autre type de route statique utilisé dans les
IOS plus anciens, avant l'apparition du mode CEF.
Cette forme de route statique est utilisée lorsque
CCBYNCSA-
 Cette forme de route statique est utilisée lorsque
l'interface de sortie est une interface à accès multiple et
il est nécessaire d'identifier explicitement le tronçon
suivant.
 Le tronçon suivant doit être connecté directement à
l'interface de sortie spécifique.
45

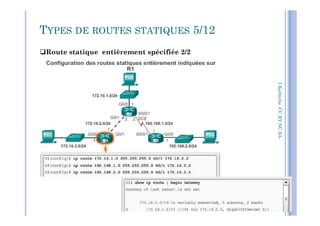

Route statique entièrement spécifiée 2/2
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 5/12
CCBYNCSA-
46

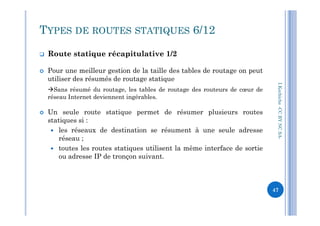

 Route statique récapitulative 1/2
 Pour une meilleur gestion de la taille des tables de routage on peut
utiliser des résumés de routage statique
Sans résumé du routage, les tables de routage des routeurs de cœur de
réseau Internet deviennent ingérables.
 Un seule route statique permet de résumer plusieurs routes
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 6/12
 Un seule route statique permet de résumer plusieurs routes
statiques si :
 les réseaux de destination se résument à une seule adresse
réseau ;
 toutes les routes statiques utilisent la même interface de sortie
ou adresse IP de tronçon suivant.
CCBYNCSA-
47
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 7/12

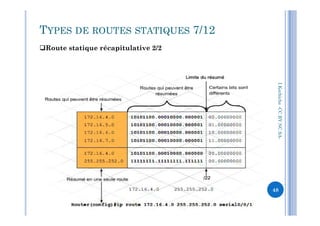

Route statique récapitulative 2/2
CCBYNCSA-
48

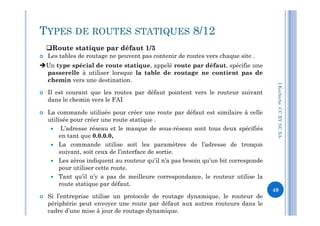

 Les tables de routage ne peuvent pas contenir de routes vers chaque site .
Un type spécial de route statique, appelé route par défaut, spécifie une
passerelle à utiliser lorsque la table de routage ne contient pas de
chemin vers une destination.
 Il est courant que les routes par défaut pointent vers le routeur suivant
dans le chemin vers le FAI
 La commande utilisée pour créer une route par défaut est similaire à celle
I.Kechiche-CCBYNCSA
TYPES DE ROUTES STATIQUES 8/12
Route statique par défaut 1/3
 La commande utilisée pour créer une route par défaut est similaire à celle
utilisée pour créer une route statique .
 L’adresse réseau et le masque de sous-réseau sont tous deux spécifiés
en tant que 0.0.0.0,
 La commande utilise soit les paramètres de l’adresse de tronçon
suivant, soit ceux de l’interface de sortie.
 Les zéros indiquent au routeur qu’il n’a pas besoin qu’un bit corresponde
pour utiliser cette route.
 Tant qu’il n’y a pas de meilleure correspondance, le routeur utilise la
route statique par défaut.
 Si l’entreprise utilise un protocole de routage dynamique, le routeur de
périphérie peut envoyer une route par défaut aux autres routeurs dans le
cadre d’une mise à jour de routage dynamique.
CCBYNCSA-
49
I.Kechiche-CCBYNCSA

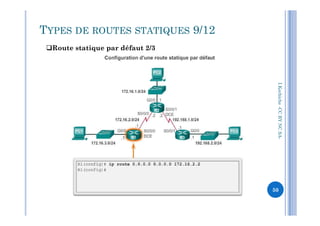

Route statique par défaut 2/3
TYPES DE ROUTES STATIQUES 9/12
CCBYNCSA-
50
I.Kechiche-CCBYNCSA

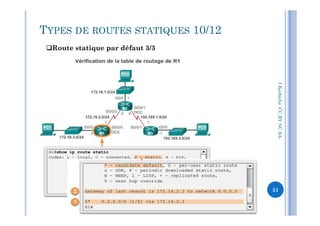

Route statique par défaut 3/3
TYPES DE ROUTES STATIQUES 10/12
CCBYNCSA-
51

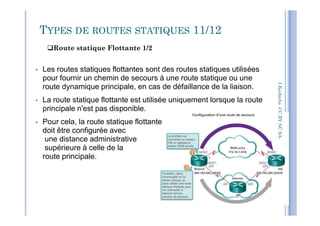

 Les routes statiques flottantes sont des routes statiques utilisées
pour fournir un chemin de secours à une route statique ou une
route dynamique principale, en cas de défaillance de la liaison.
 La route statique flottante est utilisée uniquement lorsque la route
principale n'est pas disponible.
TYPES DE ROUTES STATIQUES 11/12
Route statique Flottante 1/2
I.Kechiche-CCBYNCSA
 Pour cela, la route statique flottante
doit être configurée avec
une distance administrative
supérieure à celle de la
route principale.
CCBYNCSA-
52

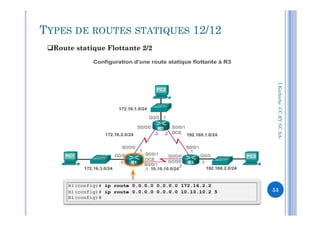

TYPES DE ROUTES STATIQUES 12/12
Route statique Flottante 2/2
I.Kechiche-CCBYNCSACCBYNCSA-
53
