Le rapport décrit un stage ouvrier réalisé au sein de la société Standard Sharing Software (3S), axé sur la conception et la configuration d'architectures de réseaux informatiques à l'aide du simulateur Cisco Packet Tracer. Il couvre divers aspects théoriques des réseaux, y compris le modèle OSI, le modèle TCP/IP, et les équipements réseau, organisés en quatre chapitres principaux. Le document met également en évidence l'évolution et l'importance des réseaux dans la rationalisation et l'optimisation des performances des entreprises.

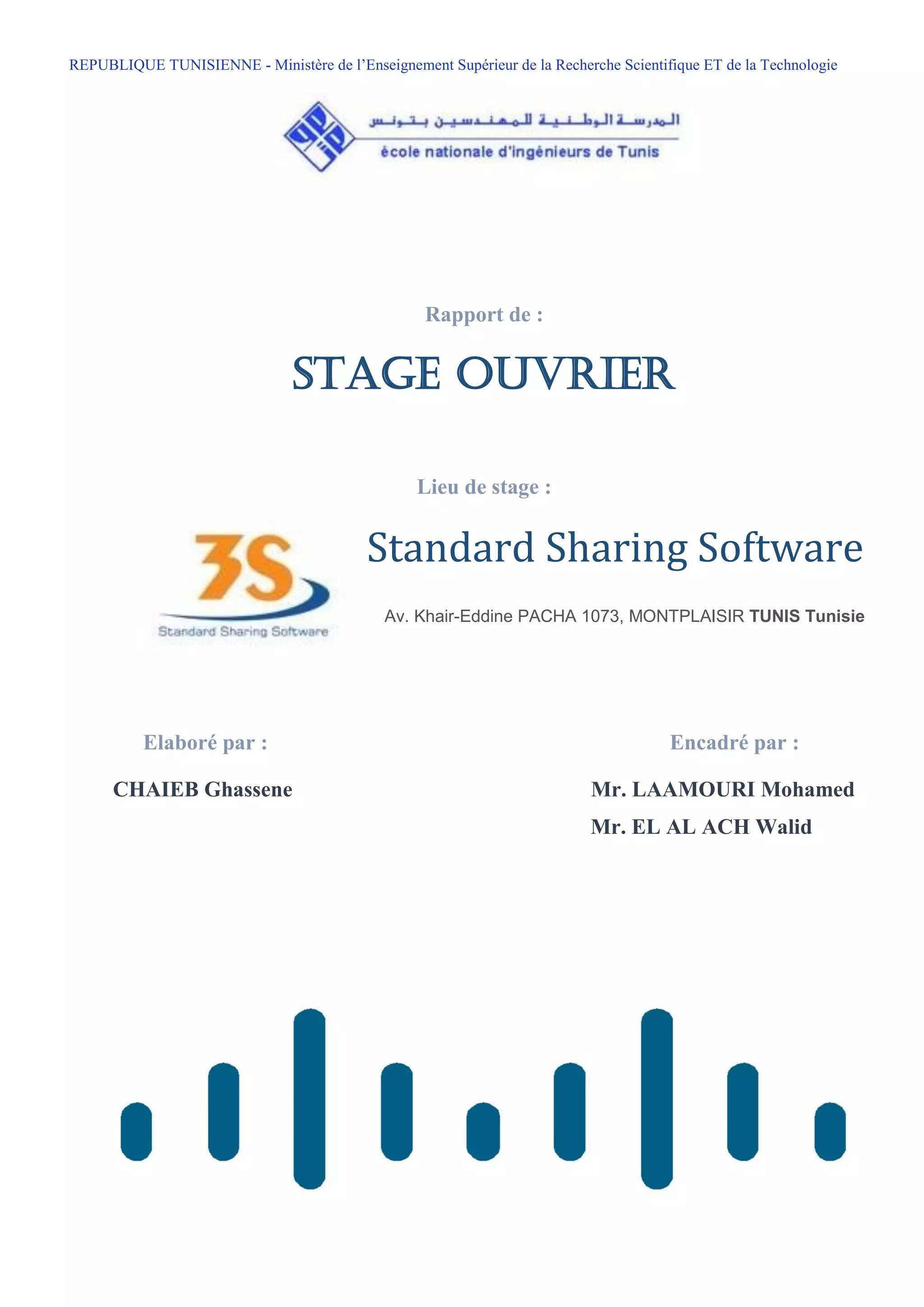

1. REPUBLIQUE TUNISIENNE - Ministère de l’Enseignement Supérieur de la Recherche Scientifique ET de la Technologie
Rapport de :
STAGE OUVRIER
Lieu de stage :
Standard Sharing Software Av. Khair-Eddine PACHA 1073, MONTPLAISIR TUNIS Tunisie
Elaboré par : Encadré par :
CHAIEB Ghassene Mr. LAAMOURI Mohamed Mr. EL AL ACH Walid

2. ENIT Stage ouvrier
2

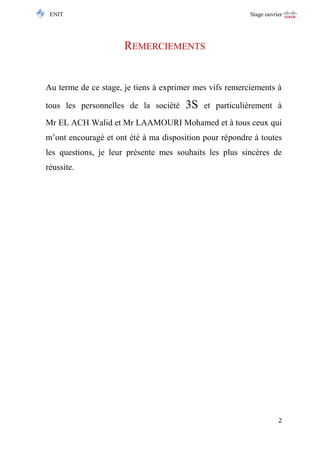

REMERCIEMENTS
Au terme de ce stage, je tiens à exprimer mes vifs remerciements à tous les personnelles de la société 3S et particulièrement à Mr EL ACH Walid et Mr LAAMOURI Mohamed et à tous ceux qui m’ont encouragé et ont été à ma disposition pour répondre à toutes les questions, je leur présente mes souhaits les plus sincères de réussite.

3. ENIT Stage ouvrier
3

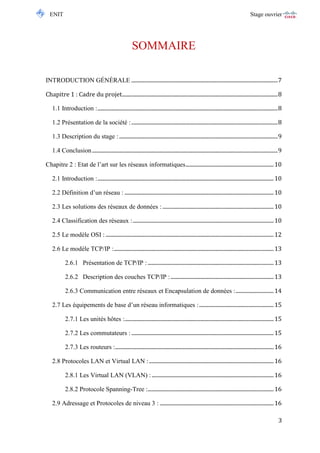

SOMMAIRE
INTRODUCTION GÉNÉRALE ............................................................................................................ 7
Chapitre 1 : Cadre du projet ................................................................................................................... 8
1.1 Introduction : ..................................................................................................................................... 8
1.2 Présentation de la société : ............................................................................................................ 8
1.3 Description du stage : ..................................................................................................................... 9
1.4 Conclusion ......................................................................................................................................... 9
Chapitre 2 : Etat de l’art sur les réseaux informatiques ................................................................. 10
2.1 Introduction : .................................................................................................................................. 10
2.2 Définition d’un réseau : .............................................................................................................. 10
2.3 Les solutions des réseaux de données : .................................................................................. 10
2.4 Classification des réseaux : ........................................................................................................ 10
2.5 Le modèle OSI : ............................................................................................................................ 12
2.6 Le modèle TCP/IP : ...................................................................................................................... 13
2.6.1 Présentation de TCP/IP : ............................................................................................. 13
2.6.2 Description des couches TCP/IP : ............................................................................ 13
2.6.3 Communication entre réseaux et Encapsulation de données : ............................ 14
2.7 Les équipements de base d’un réseau informatiques : ....................................................... 15
2.7.1 Les unités hôtes : .............................................................................................................. 15
2.7.2 Les commutateurs : ......................................................................................................... 15
2.7.3 Les routeurs : ..................................................................................................................... 16
2.8 Protocoles LAN et Virtual LAN : ............................................................................................ 16
2.8.1 Les Virtual LAN (VLAN) : .......................................................................................... 16
2.8.2 Protocole Spanning-Tree :............................................................................................. 16
2.9 Adressage et Protocoles de niveau 3 : .................................................................................... 16

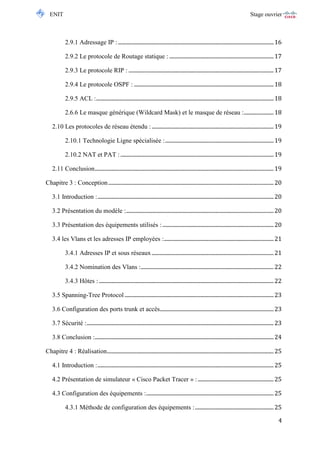

4. ENIT Stage ouvrier
4
2.9.1 Adressage IP : ................................................................................................................... 16
2.9.2 Le protocole de Routage statique : ............................................................................. 17
2.9.3 Le protocole RIP : ........................................................................................................... 17
2.9.4 Le protocole OSPF : ....................................................................................................... 18
2.9.5 ACL : ................................................................................................................................... 18
2.6.6 Le masque générique (Wildcard Mask) et le masque de réseau : ...................... 18
2.10 Les protocoles de réseau étendu : .......................................................................................... 19
2.10.1 Technologie Ligne spécialisée : ................................................................................ 19
2.10.2 NAT et PAT : ................................................................................................................. 19
2.11 Conclusion .................................................................................................................................... 19
Chapitre 3 : Conception .......................................................................................................................... 20
3.1 Introduction : .................................................................................................................................. 20
3.2 Présentation du modèle : ............................................................................................................. 20
3.3 Présentation des équipements utilisés : .................................................................................. 20
3.4 les Vlans et les adresses IP employées : ................................................................................. 21
3.4.1 Adresses IP et sous réseaux .......................................................................................... 21
3.4.2 Nomination des Vlans : .................................................................................................. 22
3.4.3 Hôtes : ................................................................................................................................. 22

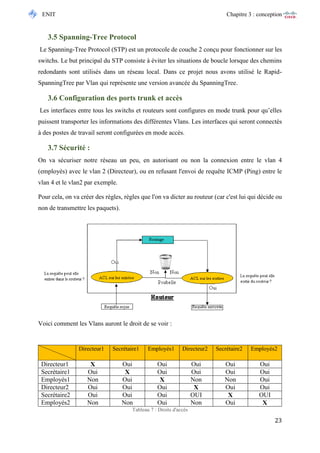

3.5 Spanning-Tree Protocol .............................................................................................................. 23
3.6 Configuration des ports trunk et accès.................................................................................... 23
3.7 Sécurité : .......................................................................................................................................... 23
3.8 Conclusion : .................................................................................................................................... 24
Chapitre 4 : Réalisation ........................................................................................................................... 25
4.1 Introduction : .................................................................................................................................. 25
4.2 Présentation de simulateur « Cisco Packet Tracer » : ........................................................ 25
4.3 Configuration des équipements : .............................................................................................. 25
4.3.1 Méthode de configuration des équipements : .......................................................... 25

5. ENIT Stage ouvrier
5

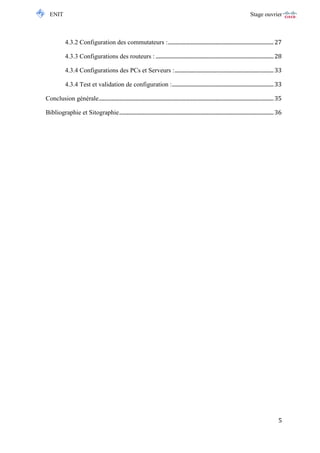

4.3.2 Configuration des commutateurs : .............................................................................. 27

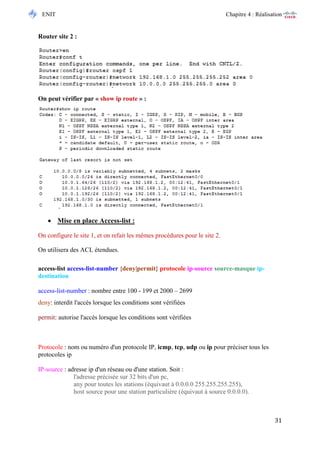

4.3.3 Configurations des routeurs : ....................................................................................... 28

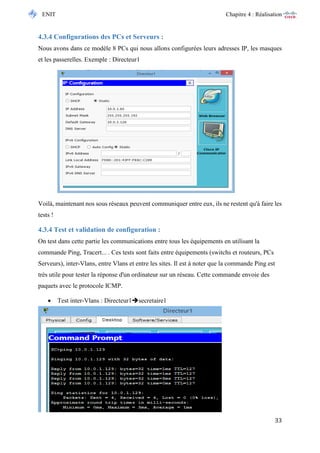

4.3.4 Configurations des PCs et Serveurs : ......................................................................... 33

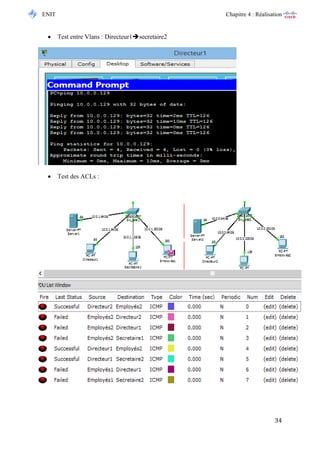

4.3.4 Test et validation de configuration : ........................................................................... 33

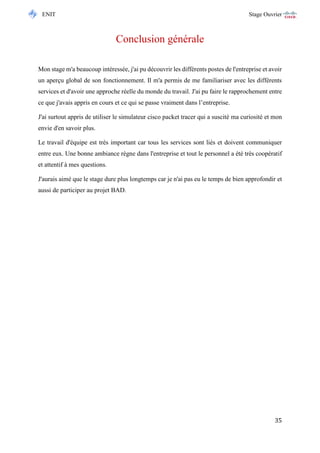

Conclusion générale ................................................................................................................................. 35

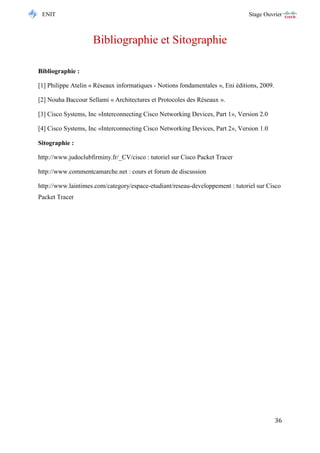

Bibliographie et Sitographie .................................................................................................................. 36

6. ENIT Stage ouvrier
6

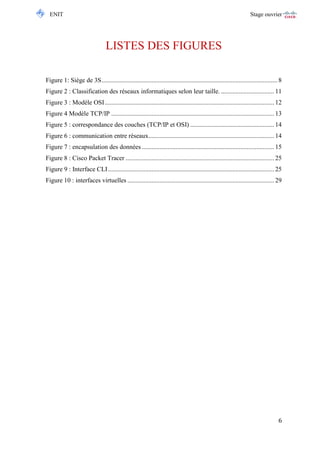

LISTES DES FIGURES
Figure 1: Siège de 3S ............................................................................................................. 8
Figure 2 : Classification des réseaux informatiques selon leur taille. ................................. 11
Figure 3 : Modèle OSI ......................................................................................................... 12
Figure 4 Modèle TCP/IP ..................................................................................................... 13
Figure 5 : correspondance des couches (TCP/IP et OSI) .................................................... 14
Figure 6 : communication entre réseaux.............................................................................. 14
Figure 7 : encapsulation des données .................................................................................. 15
Figure 8 : Cisco Packet Tracer ............................................................................................ 25
Figure 9 : Interface CLI ....................................................................................................... 25

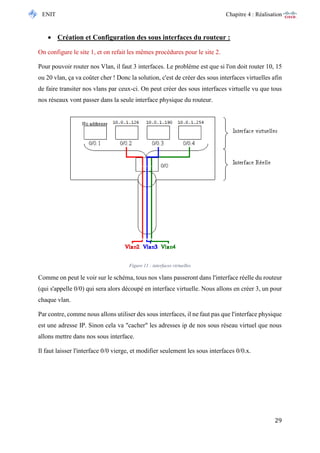

Figure 10 : interfaces virtuelles ........................................................................................... 29

7. ENIT Introduction générale
7

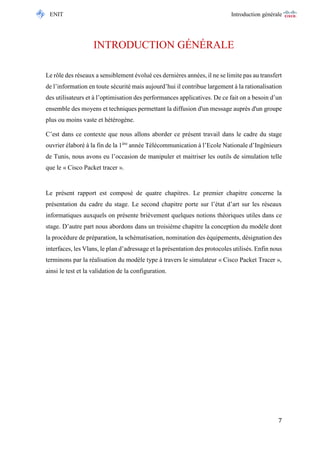

INTRODUCTION GÉNÉRALE
Le rôle des réseaux a sensiblement évolué ces dernières années, il ne se limite pas au transfert de l’information en toute sécurité mais aujourd’hui il contribue largement à la rationalisation des utilisateurs et à l’optimisation des performances applicatives. De ce fait on a besoin d’un ensemble des moyens et techniques permettant la diffusion d'un message auprès d'un groupe plus ou moins vaste et hétérogène.
C’est dans ce contexte que nous allons aborder ce présent travail dans le cadre du stage ouvrier élaboré à la fin de la 1ère année Télécommunication à l’Ecole Nationale d’Ingénieurs de Tunis, nous avons eu l’occasion de manipuler et maitriser les outils de simulation telle que le « Cisco Packet tracer ».
Le présent rapport est composé de quatre chapitres. Le premier chapitre concerne la présentation du cadre du stage. Le second chapitre porte sur l’état d’art sur les réseaux informatiques auxquels on présente brièvement quelques notions théoriques utiles dans ce stage. D’autre part nous abordons dans un troisième chapitre la conception du modèle dont la procédure de préparation, la schématisation, nomination des équipements, désignation des interfaces, les Vlans, le plan d’adressage et la présentation des protocoles utilisés. Enfin nous terminons par la réalisation du modèle type à travers le simulateur « Cisco Packet Tracer », ainsi le test et la validation de la configuration.

8. ENIT Chapitre 1 : Cadre du projet
8

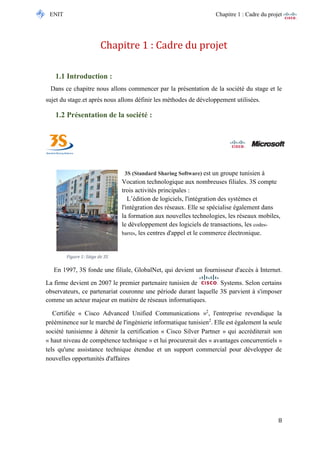

Chapitre 1 : Cadre du projet
1.1 Introduction :
Dans ce chapitre nous allons commencer par la présentation de la société du stage et le sujet du stage.et après nous allons définir les méthodes de développement utilisées.
1.2 Présentation de la société :
3S (Standard Sharing Software) est un groupe tunisien à
Vocation technologique aux nombreuses filiales. 3S compte trois activités principales :
L’édition de logiciels, l'intégration des systèmes et l'intégration des réseaux. Elle se spécialise également dans la formation aux nouvelles technologies, les réseaux mobiles, le développement des logiciels de transactions, les codes- barres, les centres d'appel et le commerce électronique.
En 1997, 3S fonde une filiale, GlobalNet, qui devient un fournisseur d'accès à Internet. La firme devient en 2007 le premier partenaire tunisien de Systems. Selon certains observateurs, ce partenariat couronne une période durant laquelle 3S parvient à s'imposer comme un acteur majeur en matière de réseaux informatiques. Certifiée « Cisco Advanced Unified Communications »2, l'entreprise revendique la prééminence sur le marché de l'ingénierie informatique tunisien2. Elle est également la seule société tunisienne à détenir la certification « Cisco Silver Partner » qui accréditerait son « haut niveau de compétence technique » et lui procurerait des « avantages concurrentiels » tels qu'une assistance technique étendue et un support commercial pour développer de nouvelles opportunités d'affaires.
Figure 1: Siège de 3S

9. ENIT Chapitre 1 : Cadre du projet
9

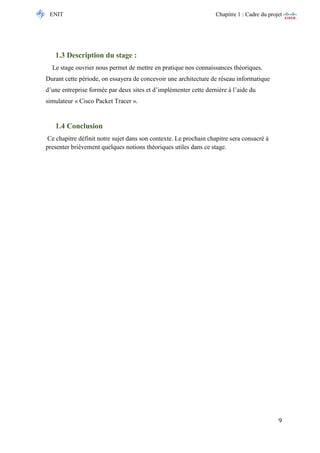

1.3 Description du stage :
Le stage ouvrier nous permet de mettre en pratique nos connaissances théoriques. Durant cette période, on essayera de concevoir une architecture de réseau informatique d’une entreprise formée par deux sites et d’implémenter cette dernière à l’aide du simulateur « Cisco Packet Tracer ».
1.4 Conclusion
Ce chapitre définit notre sujet dans son contexte. Le prochain chapitre sera consacré à presenter brièvement quelques notions théoriques utiles dans ce stage.

10. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
10

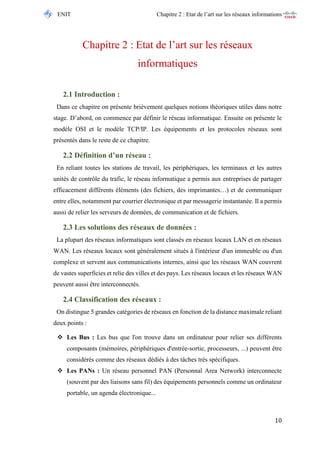

Chapitre 2 : Etat de l’art sur les réseaux informatiques
2.1 Introduction :
Dans ce chapitre on présente brièvement quelques notions théoriques utiles dans notre stage. D’abord, on commence par définir le réseau informatique. Ensuite on présente le modèle OSI et le modèle TCP/IP. Les équipements et les protocoles réseaux sont présentés dans le reste de ce chapitre.
2.2 Définition d’un réseau :
En reliant toutes les stations de travail, les périphériques, les terminaux et les autres unités de contrôle du trafic, le réseau informatique a permis aux entreprises de partager efficacement différents éléments (des fichiers, des imprimantes…) et de communiquer entre elles, notamment par courrier électronique et par messagerie instantanée. Il a permis aussi de relier les serveurs de données, de communication et de fichiers.
2.3 Les solutions des réseaux de données :
La plupart des réseaux informatiques sont classés en réseaux locaux LAN et en réseaux WAN. Les réseaux locaux sont généralement situés à l'intérieur d'un immeuble ou d'un complexe et servent aux communications internes, ainsi que les réseaux WAN couvrent de vastes superficies et relie des villes et des pays. Les réseaux locaux et les réseaux WAN peuvent aussi être interconnectés.
2.4 Classification des réseaux :
On distingue 5 grandes catégories de réseaux en fonction de la distance maximale reliant deux points :
 Les Bus : Les bus que l'on trouve dans un ordinateur pour relier ses différents composants (mémoires, périphériques d'entrée-sortie, processeurs, ...) peuvent être considérés comme des réseaux dédiés à des tâches très spécifiques.
 Les PANs : Un réseau personnel PAN (Personnal Area Network) interconnecte (souvent par des liaisons sans fil) des équipements personnels comme un ordinateur portable, un agenda électronique...

11. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
11

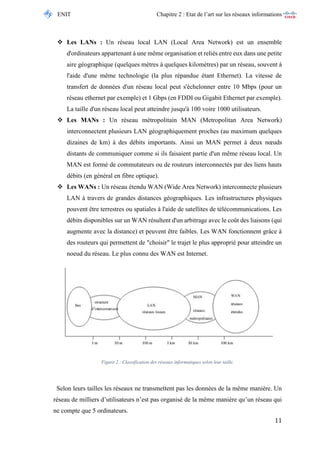

 Les LANs : Un réseau local LAN (Local Area Network) est un ensemble d'ordinateurs appartenant à une même organisation et reliés entre eux dans une petite aire géographique (quelques mètres à quelques kilomètres) par un réseau, souvent à l'aide d'une même technologie (la plus répandue étant Ethernet). La vitesse de transfert de données d'un réseau local peut s'échelonner entre 10 Mbps (pour un réseau ethernet par exemple) et 1 Gbps (en FDDI ou Gigabit Ethernet par exemple). La taille d'un réseau local peut atteindre jusqu'à 100 voire 1000 utilisateurs.
 Les MANs : Un réseau métropolitain MAN (Metropolitan Area Network) interconnectent plusieurs LAN géographiquement proches (au maximum quelques dizaines de km) à des débits importants. Ainsi un MAN permet à deux noeuds distants de communiquer comme si ils faisaient partie d'un même réseau local. Un MAN est formé de commutateurs ou de routeurs interconnectés par des liens hauts débits (en général en fibre optique).
 Les WANs : Un réseau étendu WAN (Wide Area Network) interconnecte plusieurs LAN à travers de grandes distances géographiques. Les infrastructures physiques pouvent être terrestres ou spatiales à l'aide de satellites de télécommunications. Les débits disponibles sur un WAN résultent d'un arbitrage avec le coût des liaisons (qui augmente avec la distance) et peuvent être faibles. Les WAN fonctionnent grâce à des routeurs qui permettent de "choisir" le trajet le plus approprié pour atteindre un noeud du réseau. Le plus connu des WAN est Internet.
Figure 2 : Classification des réseaux informatiques selon leur taille.
Selon leurs tailles les réseaux ne transmettent pas les données de la même manière. Un réseau de milliers d’utilisateurs n’est pas organisé de la même manière qu’un réseau qui ne compte que 5 ordinateurs.

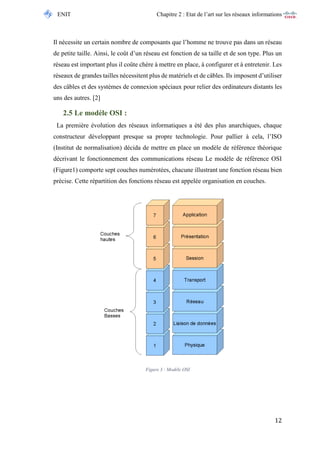

12. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
12
Il nécessite un certain nombre de composants que l’homme ne trouve pas dans un réseau de petite taille. Ainsi, le coût d’un réseau est fonction de sa taille et de son type. Plus un réseau est important plus il coûte chère à mettre en place, à configurer et à entretenir. Les réseaux de grandes tailles nécessitent plus de matériels et de câbles. Ils imposent d’utiliser des câbles et des systèmes de connexion spéciaux pour relier des ordinateurs distants les uns des autres. [2]
2.5 Le modèle OSI :
La première évolution des réseaux informatiques a été des plus anarchiques, chaque constructeur développant presque sa propre technologie. Pour pallier à cela, l’ISO (Institut de normalisation) décida de mettre en place un modèle de référence théorique décrivant le fonctionnement des communications réseau Le modèle de référence OSI (Figure1) comporte sept couches numérotées, chacune illustrant une fonction réseau bien précise. Cette répartition des fonctions réseau est appelée organisation en couches.
Figure 3 : Modèle OSI

13. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
13

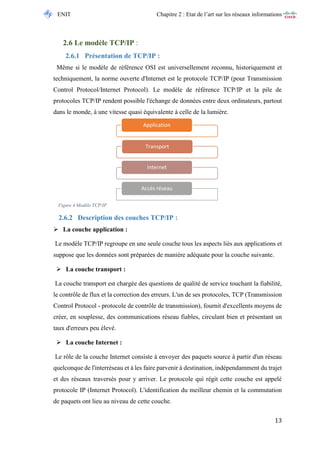

2.6 Le modèle TCP/IP :
2.6.1 Présentation de TCP/IP :
Même si le modèle de référence OSI est universellement reconnu, historiquement et techniquement, la norme ouverte d'Internet est le protocole TCP/IP (pour Transmission Control Protocol/Internet Protocol). Le modèle de référence TCP/IP et la pile de protocoles TCP/IP rendent possible l'échange de données entre deux ordinateurs, partout dans le monde, à une vitesse quasi équivalente à celle de la lumière.
Figure 4 Modèle TCP/IP
2.6.2 Description des couches TCP/IP :
 La couche application :
Le modèle TCP/IP regroupe en une seule couche tous les aspects liés aux applications et suppose que les données sont préparées de manière adéquate pour la couche suivante.
 La couche transport :
La couche transport est chargée des questions de qualité de service touchant la fiabilité, le contrôle de flux et la correction des erreurs. L'un de ses protocoles, TCP (Transmission Control Protocol - protocole de contrôle de transmission), fournit d'excellents moyens de créer, en souplesse, des communications réseau fiables, circulant bien et présentant un taux d'erreurs peu élevé.
 La couche Internet :
Le rôle de la couche Internet consiste à envoyer des paquets source à partir d'un réseau quelconque de l'interréseau et à les faire parvenir à destination, indépendamment du trajet et des réseaux traversés pour y arriver. Le protocole qui régit cette couche est appelé protocole IP (Internet Protocol). L'identification du meilleur chemin et la commutation de paquets ont lieu au niveau de cette couche.
Application
Transport
Internet
Accés réseau

14. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
14

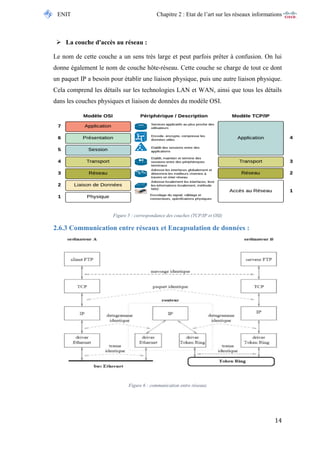

 La couche d'accès au réseau :
Le nom de cette couche a un sens très large et peut parfois prêter à confusion. On lui donne également le nom de couche hôte-réseau. Cette couche se charge de tout ce dont un paquet IP a besoin pour établir une liaison physique, puis une autre liaison physique. Cela comprend les détails sur les technologies LAN et WAN, ainsi que tous les détails dans les couches physiques et liaison de données du modèle OSI.
Figure 5 : correspondance des couches (TCP/IP et OSI)
2.6.3 Communication entre réseaux et Encapsulation de données :
Figure 6 : communication entre réseaux

15. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
15

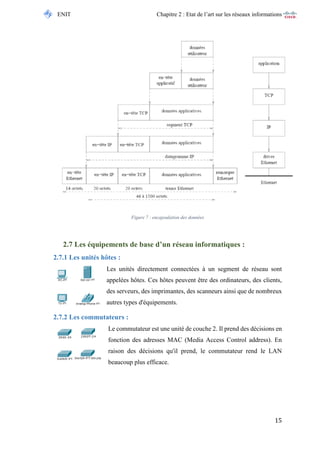

Figure 7 : encapsulation des données
2.7 Les équipements de base d’un réseau informatiques :
2.7.1 Les unités hôtes :
Les unités directement connectées à un segment de réseau sont appelées hôtes. Ces hôtes peuvent être des ordinateurs, des clients, des serveurs, des imprimantes, des scanneurs ainsi que de nombreux autres types d'équipements.
2.7.2 Les commutateurs :
Le commutateur est une unité de couche 2. Il prend des décisions en fonction des adresses MAC (Media Access Control address). En raison des décisions qu'il prend, le commutateur rend le LAN beaucoup plus efficace.

16. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
16

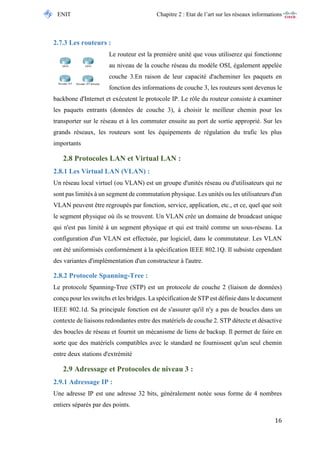

2.7.3 Les routeurs :
Le routeur est la première unité que vous utiliserez qui fonctionne au niveau de la couche réseau du modèle OSI, également appelée couche 3.En raison de leur capacité d'acheminer les paquets en fonction des informations de couche 3, les routeurs sont devenus le backbone d'Internet et exécutent le protocole IP. Le rôle du routeur consiste à examiner les paquets entrants (données de couche 3), à choisir le meilleur chemin pour les transporter sur le réseau et à les commuter ensuite au port de sortie approprié. Sur les grands réseaux, les routeurs sont les équipements de régulation du trafic les plus importants
2.8 Protocoles LAN et Virtual LAN :
2.8.1 Les Virtual LAN (VLAN) :
Un réseau local virtuel (ou VLAN) est un groupe d'unités réseau ou d'utilisateurs qui ne sont pas limités à un segment de commutation physique. Les unités ou les utilisateurs d'un VLAN peuvent être regroupés par fonction, service, application, etc., et ce, quel que soit le segment physique où ils se trouvent. Un VLAN crée un domaine de broadcast unique qui n'est pas limité à un segment physique et qui est traité comme un sous-réseau. La configuration d'un VLAN est effectuée, par logiciel, dans le commutateur. Les VLAN ont été uniformisés conformément à la spécification IEEE 802.1Q. Il subsiste cependant des variantes d'implémentation d'un constructeur à l'autre.
2.8.2 Protocole Spanning-Tree :
Le protocole Spanning-Tree (STP) est un protocole de couche 2 (liaison de données) conçu pour les switchs et les bridges. La spécification de STP est définie dans le document IEEE 802.1d. Sa principale fonction est de s'assurer qu'il n'y a pas de boucles dans un contexte de liaisons redondantes entre des matériels de couche 2. STP détecte et désactive des boucles de réseau et fournit un mécanisme de liens de backup. Il permet de faire en sorte que des matériels compatibles avec le standard ne fournissent qu'un seul chemin entre deux stations d'extrémité
2.9 Adressage et Protocoles de niveau 3 :
2.9.1 Adressage IP :
Une adresse IP est une adresse 32 bits, généralement notée sous forme de 4 nombres entiers séparés par des points.

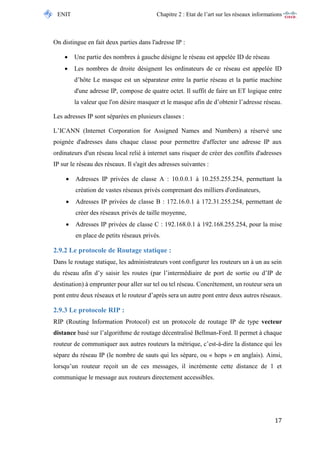

17. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
17
On distingue en fait deux parties dans l'adresse IP :
 Une partie des nombres à gauche désigne le réseau est appelée ID de réseau
 Les nombres de droite désignent les ordinateurs de ce réseau est appelée ID d’hôte Le masque est un séparateur entre la partie réseau et la partie machine d'une adresse IP, compose de quatre octet. Il suffit de faire un ET logique entre la valeur que l'on désire masquer et le masque afin de d’obtenir l’adresse réseau.
Les adresses IP sont séparées en plusieurs classes :
L’ICANN (Internet Corporation for Assigned Names and Numbers) a réservé une poignée d'adresses dans chaque classe pour permettre d'affecter une adresse IP aux ordinateurs d'un réseau local relié à internet sans risquer de créer des conflits d'adresses IP sur le réseau des réseaux. Il s'agit des adresses suivantes :
 Adresses IP privées de classe A : 10.0.0.1 à 10.255.255.254, permettant la création de vastes réseaux privés comprenant des milliers d'ordinateurs,
 Adresses IP privées de classe B : 172.16.0.1 à 172.31.255.254, permettant de créer des réseaux privés de taille moyenne,
 Adresses IP privées de classe C : 192.168.0.1 à 192.168.255.254, pour la mise en place de petits réseaux privés.
2.9.2 Le protocole de Routage statique :
Dans le routage statique, les administrateurs vont configurer les routeurs un à un au sein du réseau afin d’y saisir les routes (par l’intermédiaire de port de sortie ou d’IP de destination) à emprunter pour aller sur tel ou tel réseau. Concrètement, un routeur sera un pont entre deux réseaux et le routeur d’après sera un autre pont entre deux autres réseaux.
2.9.3 Le protocole RIP :
RIP (Routing Information Protocol) est un protocole de routage IP de type vecteur distance basé sur l’algorithme de routage décentralisé Bellman-Ford. Il permet à chaque routeur de communiquer aux autres routeurs la métrique, c’est-à-dire la distance qui les sépare du réseau IP (le nombre de sauts qui les sépare, ou « hops » en anglais). Ainsi, lorsqu’un routeur reçoit un de ces messages, il incrémente cette distance de 1 et communique le message aux routeurs directement accessibles.

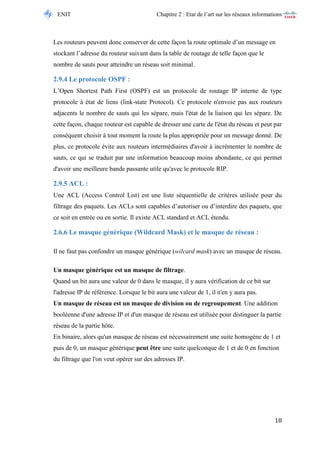

18. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
18
Les routeurs peuvent donc conserver de cette façon la route optimale d’un message en stockant l’adresse du routeur suivant dans la table de routage de telle façon que le nombre de sauts pour atteindre un réseau soit minimal.
2.9.4 Le protocole OSPF :
L’Open Shortest Path First (OSPF) est un protocole de routage IP interne de type protocole à état de liens (link-state Protocol). Ce protocole n'envoie pas aux routeurs adjacents le nombre de sauts qui les sépare, mais l'état de la liaison qui les sépare. De cette façon, chaque routeur est capable de dresser une carte de l'état du réseau et peut par conséquent choisir à tout moment la route la plus appropriée pour un message donné. De plus, ce protocole évite aux routeurs intermédiaires d'avoir à incrémenter le nombre de sauts, ce qui se traduit par une information beaucoup moins abondante, ce qui permet d'avoir une meilleure bande passante utile qu'avec le protocole RIP.
2.9.5 ACL :
Une ACL (Access Control List) est une liste séquentielle de critères utilisée pour du filtrage des paquets. Les ACLs sont capables d’autoriser ou d’interdire des paquets, que ce soit en entrée ou en sortie. Il existe ACL standard et ACL étendu.
2.6.6 Le masque générique (Wildcard Mask) et le masque de réseau :
Il ne faut pas confondre un masque générique (wilcard mask) avec un masque de réseau.
Un masque générique est un masque de filtrage. Quand un bit aura une valeur de 0 dans le masque, il y aura vérification de ce bit sur l'adresse IP de référence. Lorsque le bit aura une valeur de 1, il n'en y aura pas. Un masque de réseau est un masque de division ou de regroupement. Une addition booléenne d'une adresse IP et d'un masque de réseau est utilisée pour distinguer la partie réseau de la partie hôte. En binaire, alors qu'un masque de réseau est nécessairement une suite homogène de 1 et puis de 0, un masque générique peut être une suite quelconque de 1 et de 0 en fonction du filtrage que l'on veut opérer sur des adresses IP.

19. ENIT Chapitre 2 : Etat de l’art sur les réseaux informations
19

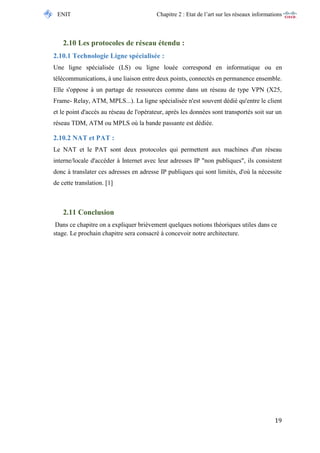

2.10 Les protocoles de réseau étendu :
2.10.1 Technologie Ligne spécialisée :
Une ligne spécialisée (LS) ou ligne louée correspond en informatique ou en télécommunications, à une liaison entre deux points, connectés en permanence ensemble. Elle s'oppose à un partage de ressources comme dans un réseau de type VPN (X25, Frame- Relay, ATM, MPLS...). La ligne spécialisée n'est souvent dédié qu'entre le client et le point d'accès au réseau de l'opérateur, après les données sont transportés soit sur un réseau TDM, ATM ou MPLS où la bande passante est dédiée.
2.10.2 NAT et PAT :
Le NAT et le PAT sont deux protocoles qui permettent aux machines d'un réseau interne/locale d'accéder à Internet avec leur adresses IP "non publiques", ils consistent donc à translater ces adresses en adresse IP publiques qui sont limités, d'où la nécessite de cette translation. [1]
2.11 Conclusion
Dans ce chapitre on a expliquer brièvement quelques notions théoriques utiles dans ce stage. Le prochain chapitre sera consacré à concevoir notre architecture.

20. ENIT Chapitre 3 : conception
20

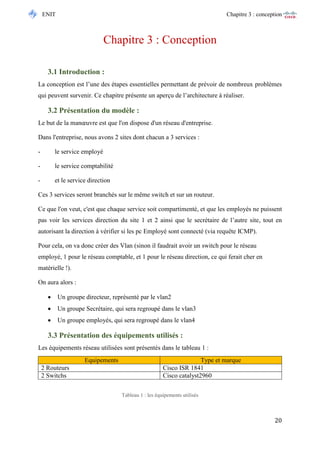

Chapitre 3 : Conception
3.1 Introduction :
La conception est l’une des étapes essentielles permettant de prévoir de nombreux problèmes qui peuvent survenir. Ce chapitre présente un aperçu de l’architecture à réaliser.
3.2 Présentation du modèle :
Le but de la manoeuvre est que l'on dispose d'un réseau d'entreprise.
Dans l'entreprise, nous avons 2 sites dont chacun a 3 services :
- le service employé
- le service comptabilité
- et le service direction
Ces 3 services seront branchés sur le même switch et sur un routeur.
Ce que l'on veut, c'est que chaque service soit compartimenté, et que les employés ne puissent pas voir les services direction du site 1 et 2 ainsi que le secrétaire de l’autre site, tout en autorisant la direction à vérifier si les pc Employé sont connecté (via requête ICMP).
Pour cela, on va donc créer des Vlan (sinon il faudrait avoir un switch pour le réseau employé, 1 pour le réseau comptable, et 1 pour le réseau direction, ce qui ferait cher en matérielle !).
On aura alors :
 Un groupe directeur, représenté par le vlan2
 Un groupe Secrétaire, qui sera regroupé dans le vlan3
 Un groupe employés, qui sera regroupé dans le vlan4
3.3 Présentation des équipements utilisés :
Les équipements réseau utilisées sont présentés dans le tableau 1 :
Tableau 1 : les équipements utilisés
Equipements Type et marque
2 Routeurs
Cisco ISR 1841
2 Switchs
Cisco catalyst2960

21. ENIT Chapitre 3 : conception
21

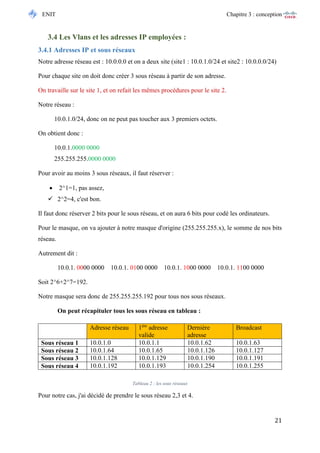

3.4 Les Vlans et les adresses IP employées :
3.4.1 Adresses IP et sous réseaux
Notre adresse réseau est : 10.0.0.0 et on a deux site (site1 : 10.0.1.0/24 et site2 : 10.0.0.0/24)
Pour chaque site on doit donc créer 3 sous réseau à partir de son adresse.
On travaille sur le site 1, et on refait les mêmes procédures pour le site 2.
Notre réseau :
10.0.1.0/24, donc on ne peut pas toucher aux 3 premiers octets.
On obtient donc :
10.0.1.0000 0000 255.255.255.0000 0000
Pour avoir au moins 3 sous réseaux, il faut réserver :
 2^1=1, pas assez,
 2^2=4, c'est bon.
Il faut donc réserver 2 bits pour le sous réseau, et on aura 6 bits pour codé les ordinateurs.
Pour le masque, on va ajouter à notre masque d'origine (255.255.255.x), le somme de nos bits réseau.
Autrement dit :
10.0.1. 0000 0000 10.0.1. 0100 0000 10.0.1. 1000 0000 10.0.1. 1100 0000
Soit 2^6+2^7=192.
Notre masque sera donc de 255.255.255.192 pour tous nos sous réseaux.
On peut récapituler tous les sous réseau en tableau :
Tableau 2 : les sous réseaux
Pour notre cas, j'ai décidé de prendre le sous réseau 2,3 et 4.
Adresse réseau 1ère adresse valide Dernière adresse Broadcast
Sous réseau 1
10.0.1.0
10.0.1.1
10.0.1.62
10.0.1.63
Sous réseau 2
10.0.1.64
10.0.1.65
10.0.1.126
10.0.1.127
Sous réseau 3
10.0.1.128
10.0.1.129
10.0.1.190
10.0.1.191
Sous réseau 4
10.0.1.192
10.0.1.193
10.0.1.254
10.0.1.255

22. ENIT Chapitre 3 : conception
22
3.4.2 Nomination des Vlans :
 Les Vlans sur SW_site1 seront nommées dans la configuration comme suit :
Tableau 3 : les Vlans du site 1
 Les Vlans sur SW_site2 seront nommées dans la configuration comme suit :
Tableau 4: les vlans du site 2
3.4.3 Hôtes :
La liste illustrée dans les tableaux 5 et 6 ci-dessous présente les Hôtes et les adresses IP employées dans le modèle :
Tableau 5 : Hôte site 1
Tableau 6 : Hôte site 2
Nom de Vlan ID Vlan Adresse de sous réseau
Directeur1
2
10.0.1.64/26
Secrétaire1
3
10.0.1.128/26
Employés1
4
10.0.1.192/26 Nom de Vlan ID Vlan Adresse de sous réseau
Directeur 2
2
10.0.0.64/26
Secrétaire2
3
10.0.0.128/26
Employés2
4
10.0.0.192/26 Nom d’Hôte N° Port switch Vlan ID Adresse Réseau Adresse IP Passerelle
Directeur1
Fa0/1
2
10.0.1.64/26
10.0.1.65
10.0.1.126
Secretaire1
Fa0/2
3
10.0.1.128/26
10.0.1.129
10.0.1.190
Employés1
Fa0/3
4
10.0.1.192/26
10.0.1.193
10.0.1.254
SERVER1
Fa0/5
2
10.0.1.64/26
10.0.1.66
10.0.1.126 Nom d’Hôte N° Port switch Vlan ID Adresse Réseau Adresse IP Passerelle
Directeur2
Fa0/1
2
10.0.0.64/26
10.0.0.65
10.0.0.126
Secretaire2
Fa0/2
3
10.0.0.128/26
10.0.0.129
10.0.0.190
Employés2
Fa0/3
4
10.0.0.192/26
10.0.0.193
10.0.0.254
SERVER2
Fa0/5
2
10.0.0.64/26
10.0.0.66
10.0.0.126

23. ENIT Chapitre 3 : conception
23
3.5 Spanning-Tree Protocol
Le Spanning-Tree Protocol (STP) est un protocole de couche 2 conçu pour fonctionner sur les switchs. Le but principal du STP consiste à éviter les situations de boucle lorsque des chemins redondants sont utilisés dans un réseau local. Dans ce projet nous avons utilisé le Rapid- SpanningTree par Vlan qui représente une version avancée du SpanningTree.
3.6 Configuration des ports trunk et accès
Les interfaces entre tous les switchs et routeurs sont configures en mode trunk pour qu’elles puissent transporter les informations des différentes Vlans. Les interfaces qui seront connectés à des postes de travail seront configurées en mode accès.
3.7 Sécurité :
On va sécuriser notre réseau un peu, en autorisant ou non la connexion entre le vlan 4 (employés) avec le vlan 2 (Directeur), ou en refusant l'envoi de requête ICMP (Ping) entre le vlan 4 et le vlan2 par exemple.
Pour cela, on va créer des règles, règles que l'on va dicter au routeur (car c'est lui qui décide ou non de transmettre les paquets).
Voici comment les Vlans auront le droit de se voir :
Directeur1 Secrétaire1 Employés1 Directeur2 Secrétaire2 Employés2
Directeur1
X
Oui
Oui
Oui
Oui
Oui
Secrétaire1
Oui
X
Oui
Oui
Oui
Oui
Employés1
Non
Oui
X
Non
Non
Oui
Directeur2
Oui
Oui
Oui
X
Oui
Oui
Secrétaire2
Oui
Oui
Oui
OUI
X
OUI
Employés2
Non
Non
Oui
Non
Oui
X
Tableau 7 : Droits d'accès

24. ENIT Chapitre 3 : conception
24
3.8 Conclusion :
La conception est terminée, il nous reste que de travailler sur le simulateur « Cisco Packet Tracer ».

25. ENIT Chapitre 4 : Réalisation
25

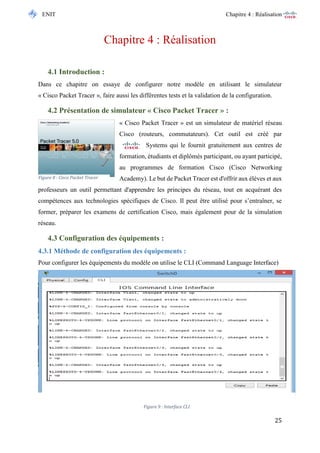

Chapitre 4 : Réalisation
4.1 Introduction :
Dans ce chapitre on essaye de configurer notre modèle en utilisant le simulateur « Cisco Packet Tracer », faire aussi les différentes tests et la validation de la configuration.
4.2 Présentation de simulateur « Cisco Packet Tracer » :
« Cisco Packet Tracer » est un simulateur de matériel réseau Cisco (routeurs, commutateurs). Cet outil est créé par Systems qui le fournit gratuitement aux centres de formation, étudiants et diplômés participant, ou ayant participé, au programmes de formation Cisco (Cisco Networking Academy). Le but de Packet Tracer est d'offrir aux élèves et aux professeurs un outil permettant d'apprendre les principes du réseau, tout en acquérant des compétences aux technologies spécifiques de Cisco. Il peut être utilisé pour s’entraîner, se former, préparer les examens de certification Cisco, mais également pour de la simulation réseau.
4.3 Configuration des équipements :
4.3.1 Méthode de configuration des équipements :
Pour configurer les équipements du modèle on utilise le CLI (Command Language Interface)
Figure 9 : Interface CLI
Figure 8 : Cisco Packet Tracer

26. ENIT Chapitre 4 : Réalisation
26

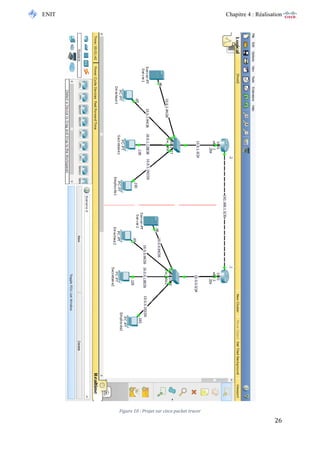

Figure 10 : Projet sur cisco packet tracer

27. ENIT Chapitre 4 : Réalisation
27
4.3.2 Configuration des commutateurs :
On configure le site 1, et on refait les mêmes procédures pour le site 2.
 Configuration des Vlan :
On fait un « show vlan » pour voir si nos vlan son bien créés :
Ensuite on suit les étapes de configurations illustrées sous dessous :
 Configuration de Hostname :
(Nomination des équipements sur « Cisco Packet Tracer »)
 Configuration des interfaces :

28. ENIT Chapitre 4 : Réalisation
28

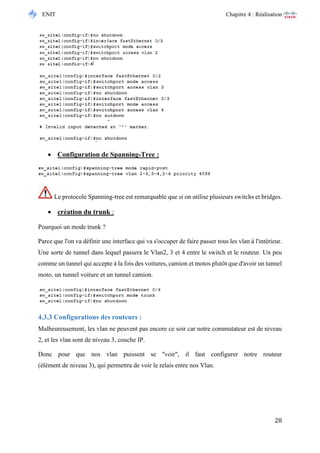

 Configuration de Spanning-Tree :
Le protocole Spanning-tree est remarquable que si on utilise plusieurs switchs et bridges.
 création du trunk :
Pourquoi un mode trunk ?
Parce que l'on va définir une interface qui va s'occuper de faire passer tous les vlan à l'intérieur. Une sorte de tunnel dans lequel passera le Vlan2, 3 et 4 entre le switch et le routeur. Un peu comme un tunnel qui accepte à la fois des voitures, camion et motos plutôt que d'avoir un tunnel moto, un tunnel voiture et un tunnel camion.
4.3.3 Configurations des routeurs :
Malheureusement, les vlan ne peuvent pas encore ce soir car notre commutateur est de niveau 2, et les vlan sont de niveau 3, couche IP.
Donc pour que nos vlan puissent se "voir", il faut configurer notre routeur (élément de niveau 3), qui permettra de voir le relais entre nos Vlan.

29. ENIT Chapitre 4 : Réalisation
29
 Création et Configuration des sous interfaces du routeur :
On configure le site 1, et on refait les mêmes procédures pour le site 2.
Pour pouvoir router nos Vlan, il faut 3 interfaces. Le problème est que si l'on doit router 10, 15 ou 20 vlan, ça va coûter cher ! Donc la solution, c'est de créer des sous interfaces virtuelles afin de faire transiter nos vlans par ceux-ci. On peut créer des sous interfaces virtuelle vu que tous nos réseaux vont passer dans la seule interface physique du routeur.
Figure 11 : interfaces virtuelles
Comme on peut le voir sur le schéma, tous nos vlans passeront dans l'interface réelle du routeur (qui s'appelle 0/0) qui sera alors découpé en interface virtuelle. Nous allons en créer 3, un pour chaque vlan.
Par contre, comme nous allons utiliser des sous interfaces, il ne faut pas que l'interface physique est une adresse IP. Sinon cela va "cacher" les adresses ip de nos sous réseau virtuel que nous allons mettre dans nos sous interface.
Il faut laisser l'interface 0/0 vierge, et modifier seulement les sous interfaces 0/0.x.

30. ENIT Chapitre 4 : Réalisation
30
Tout d'abord, nous allons vérifier que notre interface réelle soit bien vierge :
Ensuite, on va créer les sous interfaces avec les commandes suivantes :
Vous remarquerez que l'on a mis l'encapsulation avant de mettre l'@ IP. L'encapsulation permettra au routeur de savoir à quel vlan appartient la trame qui passe dans le trunk. Dot1Q X est la norme IEEE utilisé pour faire transiter des vlan, et on précise que c'est le vlan X.
 Mise en place du protocole de routage :
Le protocole de routage qu’on va utiliser est le OSPF
Concrètement le protocole OSPF opère de la façon suivante. Le routeur découvre son voisinage et conserve une liste de tous ses voisins (Neighbor table), suite à cela il va calculer les meilleurs routes pour placer les meilleurs dans sa table de routage. Le routeur va également stocker la topologie du réseau (Topology database).
Router site 1 :

31. ENIT Chapitre 4 : Réalisation
31
Router site 2 :
On peut vérifier par « show ip route » :
 Mise en place Access-list :
On configure le site 1, et on refait les mêmes procédures pour le site 2.
On utilisera des ACL étendues.
access-list access-list-number {deny|permit} protocole ip-source source-masque ip- destination
access-list-number : nombre entre 100 - 199 et 2000 – 2699 deny: interdit l'accès lorsque les conditions sont vérifiées permit: autorise l'accès lorsque les conditions sont vérifiées
Protocole : nom ou numéro d'un protocole IP, icmp, tcp, udp ou ip pour préciser tous les protocoles ip IP-source : adresse ip d'un réseau ou d'une station. Soit : l'adresse précisée sur 32 bits d'un pc, any pour toutes les stations (équivaut à 0.0.0.0 255.255.255.255), host source pour une station particulière (équivaut à source 0.0.0.0).

32. ENIT Chapitre 4 : Réalisation
32

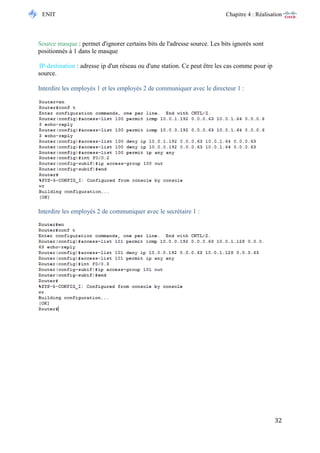

Source masque : permet d'ignorer certains bits de l'adresse source. Les bits ignorés sont positionnés à 1 dans le masque IP-destination : adresse ip d'un réseau ou d'une station. Ce peut être les cas comme pour ip source.
Interdire les employés 1 et les employés 2 de communiquer avec le directeur 1 :
Interdire les employés 2 de communiquer avec le secrétaire 1 :

33. ENIT Chapitre 4 : Réalisation
33
4.3.4 Configurations des PCs et Serveurs :
Nous avons dans ce modèle 8 PCs qui nous allons configurées leurs adresses IP, les masques et les passerelles. Exemple : Directeur1
Voilà, maintenant nos sous réseaux peuvent communiquer entre eux, ils ne restent qu'à faire les tests !
4.3.4 Test et validation de configuration :
On test dans cette partie les communications entre tous les équipements en utilisant la commande Ping, Tracert... . Ces tests sont faits entre équipements (switchs et routeurs, PCs Serveurs), inter-Vlans, entre Vlans et entre les sites. Il est à noter que la commande Ping est très utile pour tester la réponse d'un ordinateur sur un réseau. Cette commande envoie des paquets avec le protocole ICMP.
 Test inter-Vlans : Directeur1secretaire1

34. ENIT Chapitre 4 : Réalisation
34
 Test entre Vlans : Directeur1secretaire2
 Test des ACLs :

35. ENIT Stage Ouvrier
35
Conclusion générale
Mon stage m'a beaucoup intéressée, j'ai pu découvrir les différents postes de l'entreprise et avoir un aperçu global de son fonctionnement. Il m'a permis de me familiariser avec les différents services et d'avoir une approche réelle du monde du travail. J'ai pu faire le rapprochement entre ce que j'avais appris en cours et ce qui se passe vraiment dans l’entreprise.
J'ai surtout appris de utiliser le simulateur cisco packet tracer qui a suscité ma curiosité et mon envie d'en savoir plus.
Le travail d'équipe est très important car tous les services sont liés et doivent communiquer entre eux. Une bonne ambiance règne dans l'entreprise et tout le personnel a été très coopératif et attentif à mes questions.
J'aurais aimé que le stage dure plus longtemps car je n'ai pas eu le temps de bien approfondir et aussi de participer au projet BAD.

36. ENIT Stage Ouvrier
36
Bibliographie et Sitographie
Bibliographie :
[1] Philippe Atelin « Réseaux informatiques - Notions fondamentales », Eni éditions, 2009.
[2] Nouha Baccour Sellami « Architectures et Protocoles des Réseaux ».
[3] Cisco Systems, Inc «Interconnecting Cisco Networking Devices, Part 1», Version 2.0
[4] Cisco Systems, Inc «Interconnecting Cisco Networking Devices, Part 2», Version 1.0
Sitographie :
http://www.judoclubfirminy.fr/_CV/cisco : tutoriel sur Cisco Packet Tracer
http://www.commentcamarche.net : cours et forum de discussion
http://www.laintimes.com/category/espace-etudiant/reseau-developpement : tutoriel sur Cisco Packet Tracer
