Ce document présente un guide pour la conception de réseaux locaux, en soulignant l'importance de définir des objectifs spécifiques à chaque organisation. Il aborde également les étapes clés, telles que la planification des topologies, la mise en œuvre de solutions sans fil, l'optimisation des performances, et l'établissement de politiques de sécurité. En outre, il traite des améliorations nécessaires pour gérer la qualité de service et l'architecture MPLS.

1. 1

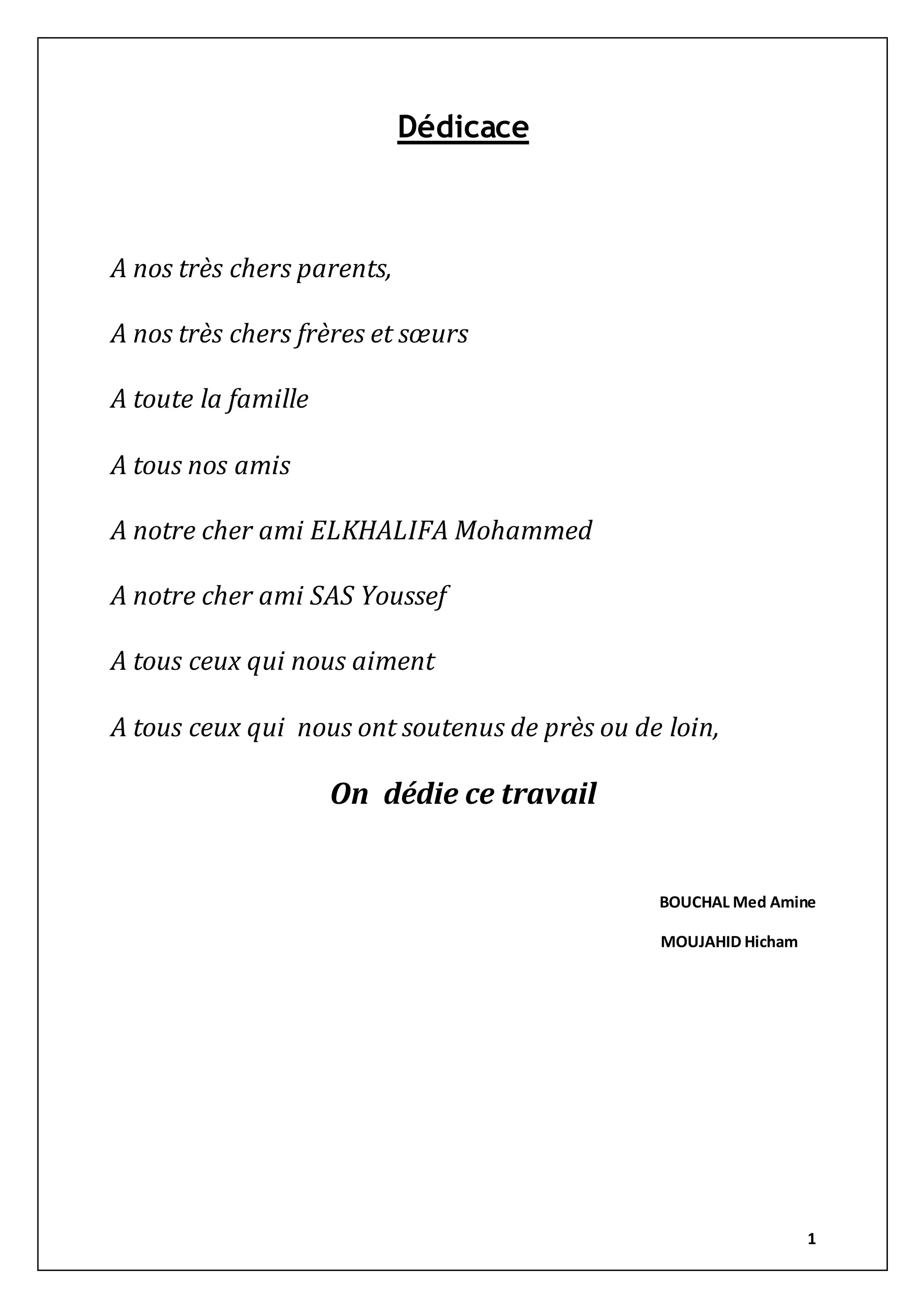

Dédicace
A nos très chers parents,
A nos très chers frères et sœurs
A toute la famille
A tous nos amis
A notre cher ami ELKHALIFA Mohammed
A notre cher ami SAS Youssef
A tous ceux qui nous aiment
A tous ceux qui nous ont soutenus de près ou de loin,
On dédie ce travail
BOUCHAL Med Amine
MOUJAHID Hicham

2. 2

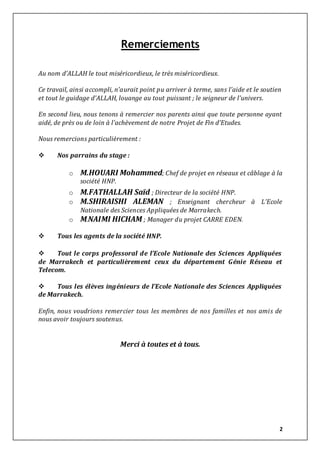

Remerciements
Au nom d’ALLAH le tout miséricordieux, le très miséricordieux.
Ce travail, ainsi accompli, n’aurait point pu arriver à terme, sans l’aide et le soutien
et tout le guidage d’ALLAH, louange au tout puissant ; le seigneur de l’univers.
En second lieu, nous tenons à remercier nos parents ainsi que toute personne ayant
aidé, de près ou de loin à l’achèvement de notre Projet de Fin d’Etudes.
Nous remercions particulièrement :
 Nos parrains du stage :
o M.HOUARI Mohammed; Chef de projet en réseaux et câblage à la
société HNP.
o M.FATHALLAH Saïd ; Directeur de la société HNP.
o M.SHIRAISHI ALEMAN ; Enseignant chercheur à L’Ecole
Nationale des Sciences Appliquées de Marrakech.
o M.NAIMI HICHAM ; Manager du projet CARRE EDEN.
 Tous les agents de la société HNP.
 Tout le corps professoral de l’Ecole Nationale des Sciences Appliquées
de Marrakech et particulièrement ceux du département Génie Réseau et
Telecom.
 Tous les élèves ingénieurs de l’Ecole Nationale des Sciences Appliquées
de Marrakech.
Enfin, nous voudrions remercier tous les membres de nos familles et nos amis de
nous avoir toujours soutenus.
Merci à toutes et à tous.

3. 3
Résumé
En dépit des améliorations réalisées au niveau des performances des
équipements et des capacités des médias, la conception d’un réseau local est
devenue une tâche exigeante. Il est important de garder à l'esprit tous les
différents facteurs, parce qu'un réseau local bien conçu peut réduire les difficultés
inhérentes à la croissance de son environnement.
La première étape dans notre conception du réseau local consiste à définir et
à documenter les objectifs de la conception qui sont propres à chaque organisation
ou situation.
Cette première étape sert à définir une topologie LAN de couche 1 qui
consiste à déterminer le type de câble ainsi que la topologie physique et logique à
utiliser, et de définir la structure de la couche 2.
La deuxième étape consiste à planifier un réseau sans fils WLAN permettant
aux utilisateurs une mobilité restreinte en fonction des zones de couverture, il est
donc nécessaire de bien déployer notre réseau sans fils de manière a couvrir
l’ensemble du site partant des zones d’hébergement aux zones communes.
La troisième étape consiste à optimiser et à améliorer les performances du
réseau mis en place, nous devons donc choisir parmi les solutions disponibles la
solution la plus adéquate au réseau mis en place tout en restant dans le cadre des
exigences citées dans le cahier de charges.
La quatrième étape consiste à présenter et étudier les politiques de sécurité
à mettre en place qui vont permettre la confidentialité l'intégrité des données
privées ou sensibles ainsi que l'authentification des données et des utilisateurs, Il
est donc indispensable de sécuriser les réseaux LAN et WLAN dès leur installation.
Ce document présente un aperçu du processus de conception d'un réseau
local. Il traite également des objectifs de conception d'un réseau local, des
questions relatives aux méthodologies de conception ainsi que de l'élaboration des
topologies de réseaux locaux. Le besoin d’amélioration des performances du réseau
local s’exprimera par le besoin de mettre en œuvre les mécanismes de qualité de
service pour la gestion des priorités des flux ou la mise en place d’une architecture
MPLS.
Mots clés : topologie LAN, WLAN, politiques de sécurité, optimiser, réseau local.

4. 4

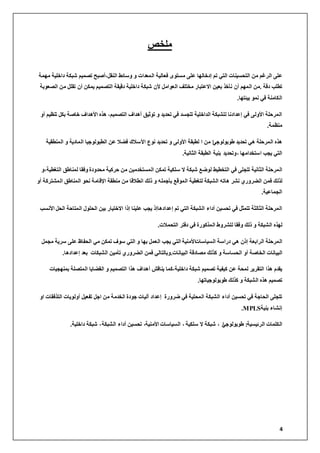

‫ٍيخص‬
‫ٍَٖت‬ ‫داخيٞت‬ ‫شبنت‬ ٌَٞ‫تص‬ ‫اىْقو،أصبح‬ ‫ٗسبئظ‬ ٗ ‫اىَؼذاث‬ ‫فؼبىٞت‬ ٙ٘‫ٍست‬ ٚ‫ػي‬ ‫إدخبىٖب‬ ٌ‫ت‬ ٜ‫اىت‬ ‫اىتحسْٞبث‬ ٍِ ٌ‫اىشغ‬ ٚ‫ػي‬
‫دقت‬ ‫تغيب‬.ٌٍَِٖ‫اى‬‫اىصؼ٘بت‬ ٍِ ‫تقيو‬ ُ‫أ‬ ِ‫َٝن‬ ٌَٞ‫اىتص‬ ‫دقٞقت‬ ‫داخيٞت‬ ‫شبنت‬ ُ‫أل‬ ‫اىؼ٘اٍو‬ ‫ٍختيف‬ ‫االػتببس‬ ِٞ‫بؼ‬ ‫ّأخز‬ ُ‫أ‬
‫بٞئتٖب‬ َّ٘ ٜ‫ف‬ ‫اىنبٍْت‬.
ٗ‫أ‬ ٌٞ‫تْظ‬ ‫بنو‬ ‫خبصت‬ ‫األٕذاف‬ ٓ‫ٕز‬ ،ٌَٞ‫اىتص‬ ‫إٔذاف‬ ‫ت٘ثٞق‬ ٗ ‫تحذٝذ‬ ٜ‫ف‬ ‫تتجسذ‬ ‫اىذاخيٞت‬ ‫ىيشبنت‬ ‫إػذادّب‬ ٜ‫ف‬ ٚ‫األٗى‬ ‫اىَشحيت‬
‫ٍْظَت‬.
‫تحذٝذ‬ ٜٕ ‫اىَشحيت‬ ٓ‫ٕز‬ٜ‫ع٘ب٘ى٘ج‬‫اىَْغقٞت‬ ٗ ‫اىَبدٝت‬ ‫اىغب٘ى٘جٞب‬ ِ‫ػ‬ ‫فضال‬ ‫األسالك‬ ‫ّ٘ع‬ ‫تحذٝذ‬ ٗ ٚ‫األٗى‬ ‫ىغبقت‬ ‫ا‬ ٍِ ‫ا‬
‫استخذاٍٖب‬ ‫ٝجب‬ ٜ‫اىت‬،‫ٗتحذٝذ‬‫بْٞت‬‫اىغبقت‬‫اىثبّٞت‬.
ٗ،‫اىتغغٞت‬ ‫ىَْبعق‬ ‫ٗفقب‬ ‫ٍحذٗدة‬ ‫حشمٞت‬ ٍِ ٍِٞ‫اىَستخذ‬ ِ‫تَن‬ ‫سينٞت‬ ‫ال‬ ‫شبنت‬ ‫ى٘ضغ‬ ‫اىتخغٞظ‬ ٜ‫ف‬ ٚ‫تتجي‬ ‫اىثبّٞت‬ ‫اىَشحيت‬
ٗ‫أ‬ ‫اىَشتشمت‬ ‫اىَْبعق‬ ٘‫ّح‬ ‫اإلقبٍت‬ ‫ٍْغقت‬ ٍِ ‫اّغالقب‬ ‫رىل‬ ٗ ٔ‫بأجَي‬ ‫اىَ٘قغ‬ ‫ىتغغٞت‬ ‫اىشبنت‬ ٔ‫ٕبت‬ ‫ّشش‬ ٛ‫اىضشٗس‬ َِ‫ف‬ ‫ىزىل‬
‫اىجَبػٞت‬.
‫إػذادٕب‬ ٌ‫ت‬ ٜ‫اىت‬ ‫اىشبنت‬ ‫أداء‬ ِٞ‫تحس‬ ٜ‫ف‬ ‫تتَثو‬ ‫اىثبىثت‬ ‫اىَشحيت‬‫إر‬‫اىحو‬ ‫اىَتبحت‬ ‫اىحي٘ه‬ ِٞ‫ب‬ ‫االختٞبس‬ ‫إرا‬ ‫ػيْٞب‬ ‫ٝجب‬‫األّسب‬
ٓ‫ىٖز‬‫اىشبنت‬‫رىل‬ ٗ‫ٗفقب‬‫اىتحَالث‬ ‫دفتش‬ ٜ‫ف‬ ‫اىَزم٘سة‬ ‫ىيششٗط‬.
‫اىسٞبسبث‬ ‫دساست‬ ٜٕ ُ‫إر‬ ‫اىشابؼت‬ ‫اىَشحيت‬‫األٍْٞت‬‫ٍجَو‬ ‫سشٝت‬ ٚ‫ػي‬ ‫اىحفبػ‬ ٍٜ ِ‫تَن‬ ‫س٘ف‬ ٜ‫اىت‬ ٗ ‫بٖب‬ ‫اىؼَو‬ ‫ٝجب‬ ٜ‫اىت‬
‫اىبٞبّبث‬ ‫ٍصبدقت‬ ‫مزىل‬ ٗ ‫اىحسبست‬ ٗ‫أ‬ ‫اىخبصت‬ ‫اىبٞبّبث‬.‫إػذادٕب‬ ‫بؼذ‬ ‫اىشبنبث‬ ٍِٞ‫تأ‬ ٛ‫اىضشٗس‬ َِ‫ف‬ ٜ‫ٗببىتبى‬.
‫بَْٖجٞبث‬ ‫اىَتصيت‬ ‫اىقضبٝب‬ ٗ ٌَٞ‫اىتص‬ ‫ٕزا‬ ‫إٔذاف‬ ‫ْٝبقش‬ ‫داخيٞت،مَب‬ ‫شبنت‬ ٌَٞ‫تص‬ ‫مٞفٞت‬ ِ‫ػ‬ ‫ىَحت‬ ‫اىتقشٝش‬ ‫ٕزا‬ ً‫ٝقذ‬
‫ع٘ب٘ى٘جٞبتٖب‬ ‫مزىل‬ ٗ ‫اىشبنت‬ ٓ‫ٕز‬ ٌَٞ‫تص‬.
ٗ‫ا‬ ‫اىتزفقبث‬ ‫أٗى٘ٝبث‬ ‫تفؼٞو‬ ‫اجو‬ ٍِ ‫اىخذٍت‬ ‫ج٘دة‬ ‫آىٞبث‬ ‫إػذاد‬ ‫ضشٗسة‬ ٜ‫ف‬ ‫اىَحيٞت‬ ‫اىشبنت‬ ‫أداء‬ ِٞ‫تحس‬ ٜ‫ف‬ ‫اىحبجت‬ ٚ‫تتجي‬
‫بْٞت‬ ‫إّشبء‬MPLS.
‫اىشئٞسٞت‬ ‫اىنيَبث‬:ٜ‫ع٘ب٘ى٘ج‬‫ا‬،‫سينٞت‬ ‫ال‬ ‫شبنت‬،‫اىسٞبسبث‬‫األٍْٞت‬،‫اىشبنت‬ ‫أداء‬ ِٞ‫تحس‬،‫داخيٞت‬ ‫شبنت‬.

5. 5

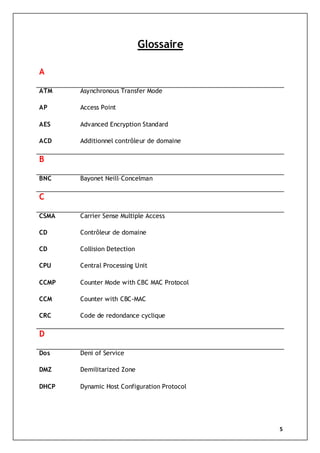

Glossaire
A
ATM
AP
AES
ACD
Asynchronous Transfer Mode
Access Point
Advanced Encryption Standard
Additionnel contrôleur de domaine
B
BNC Bayonet Neill–Concelman
C
CSMA
CD
CD
CPU
CCMP
CCM
CRC
Carrier Sense Multiple Access
Contrôleur de domaine
Collision Detection
Central Processing Unit
Counter Mode with CBC MAC Protocol
Counter with CBC-MAC
Code de redondance cyclique
D
Dos
DMZ
DHCP
Deni of Service
Demilitarized Zone
Dynamic Host Configuration Protocol

6. 6

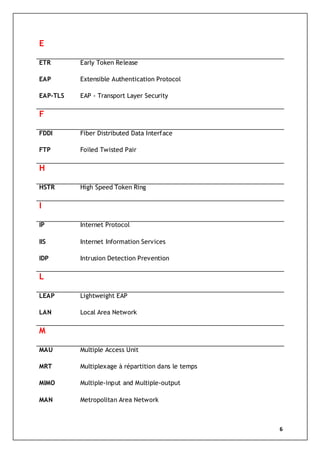

E
ETR
EAP
EAP-TLS
Early Token Release
Extensible Authentication Protocol
EAP - Transport Layer Security
F
FDDI
FTP
Fiber Distributed Data Interface
Foiled Twisted Pair
H
HSTR High Speed Token Ring
I
IP
IIS
IDP
Internet Protocol
Internet Information Services
Intrusion Detection Prevention
L
LEAP
LAN
Lightweight EAP
Local Area Network
M
MAU
MRT
MIMO
MAN
Multiple Access Unit
Multiplexage à répartition dans le temps
Multiple-input and Multiple-output
Metropolitan Area Network

7. 7

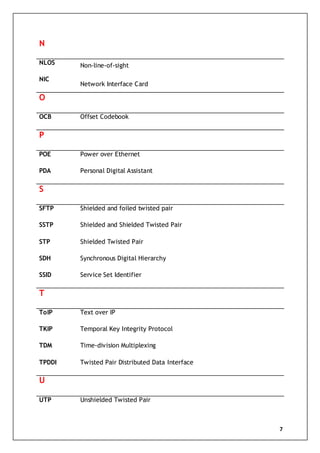

N
NLOS
NIC
Non-line-of-sight
Network Interface Card
O
OCB Offset Codebook
P
POE
PDA
Power over Ethernet
Personal Digital Assistant
S
SFTP
SSTP
STP
SDH
SSID
Shielded and foiled twisted pair
Shielded and Shielded Twisted Pair
Shielded Twisted Pair
Synchronous Digital Hierarchy
Service Set Identifier
T
ToIP
TKIP
TDM
TPDDI
Text over IP
Temporal Key Integrity Protocol
Time-division Multiplexing
Twisted Pair Distributed Data Interface
U
UTP Unshielded Twisted Pair

8. 8

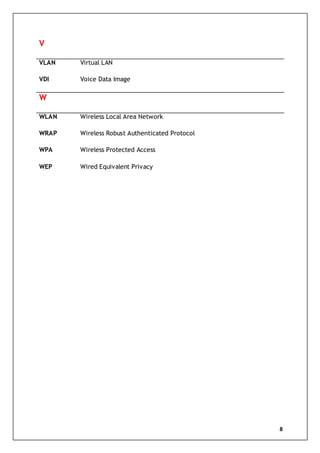

V
VLAN
VDI
Virtual LAN
Voice Data Image
W
WLAN
WRAP
WPA
WEP
Wireless Local Area Network
Wireless Robust Authenticated Protocol
Wireless Protected Access
Wired Equivalent Privacy

9. 9

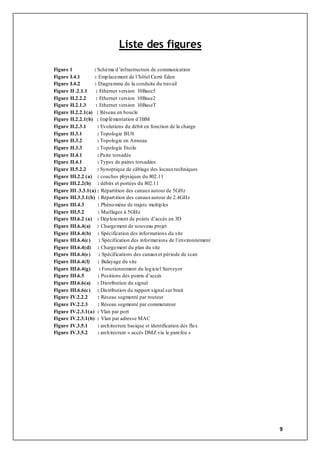

Liste des figures
Figure 1 : Schéma d’infrastructure de communication

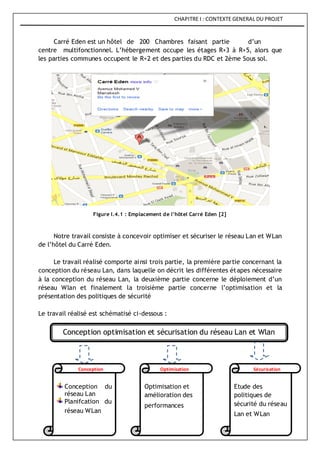

Figure I.4.1 : Emplacement de l’hôtel Carré Eden

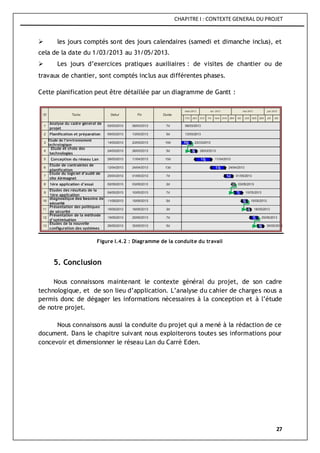

Figure I.4.2 : Diagramme de la conduite du travail

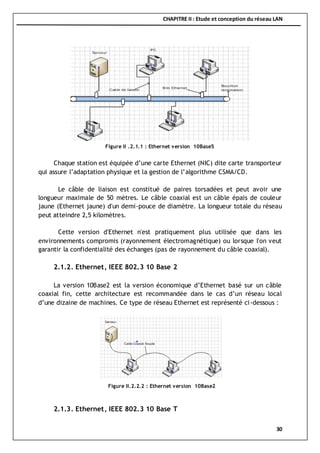

Figure II .2.1.1 : Ethernet version 10Base5
Figure II.2.2.2 : Ethernet version 10Base2

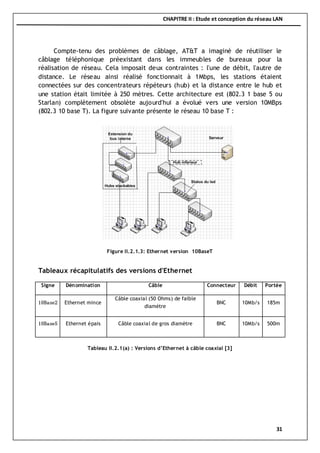

Figure II.2.1.3 : Ethernet version 10BaseT
Figure II.2.2.1(a) : Réseau en boucle
Figure II.2.2.1(b) : Implémentation d’IBM

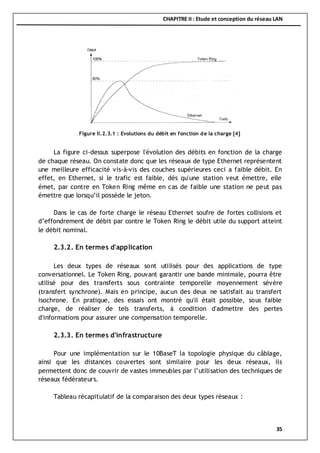

Figure II.2.3.1 : Evolutions du débit en fonction de la charge
Figure II.3.1 : Topologie BUS

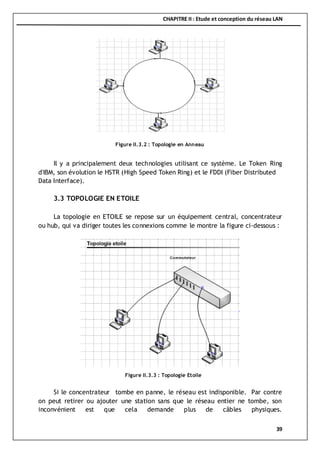

Figure II.3.2 : Topologie en Anneau
Figure II.3.3 : Topologie Etoile

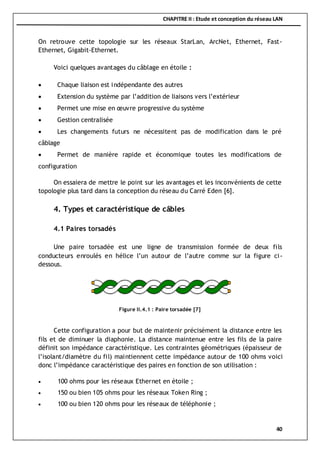

Figure II.4.1 : Paire torsadée

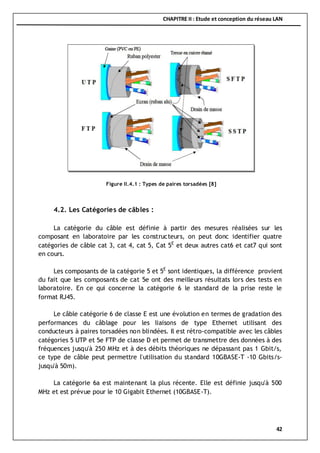

Figure II.4.1 : Types de paires torsadées

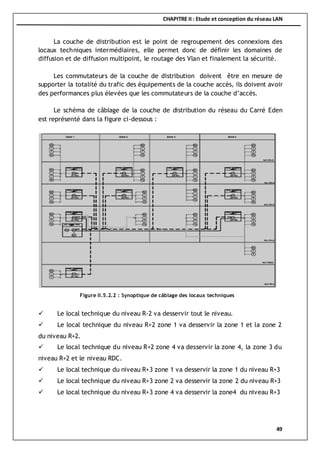

Figure II.5.2.2 : Synoptique de câblage des locauxtechniques

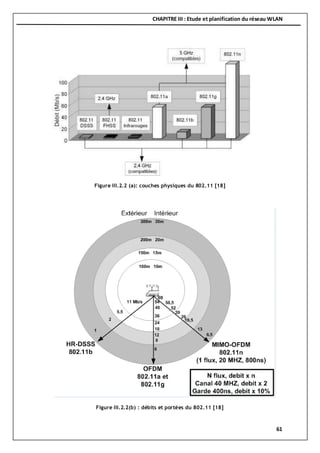

Figure III.2.2 (a) : couches physiques du 802.11
Figure III.2.2(b) : débits et portées du 802.11

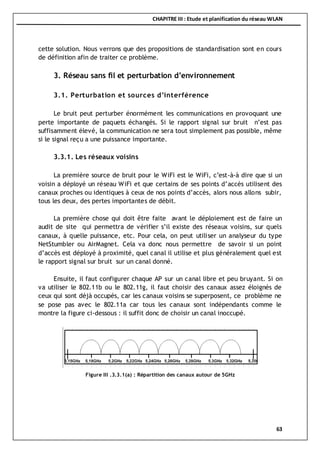

Figure III .3.3.1(a) : Répartition des canauxautour de 5GHz
Figure III.3.3.1(b) : Répartition des canauxautour de 2.4GHz

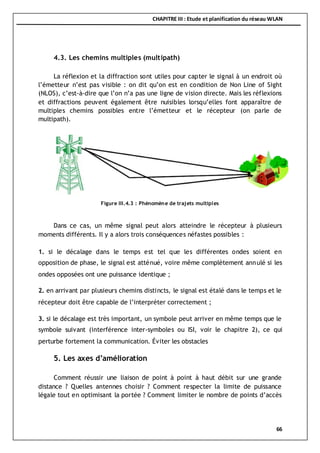

Figure III.4.3 : Phénomène de trajets multiples
Figure III.5.2 : Maillages à 5GHz

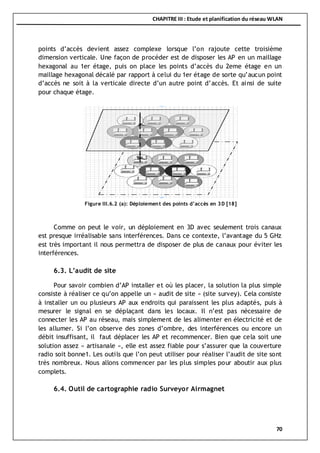

Figure III.6.2 (a) : Déploiement de points d’accès en 3D

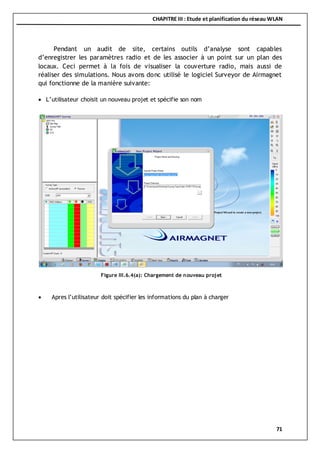

Figure III.6.4(a) : Chargement de nouveau projet
Figure III.6.4(b) : Spécification des informations du site
Figure III.6.4(c) : Spécification des informations de l’environnement

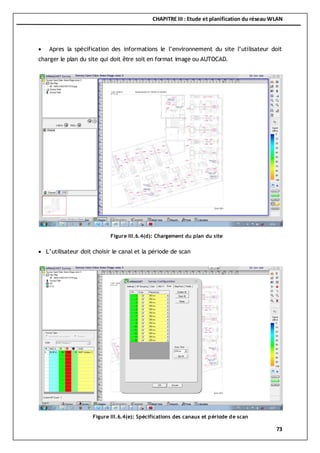

Figure III.6.4(d) : Chargement du plan du site
Figure III.6.4(e) : Spécifications des canauxet période de scan
Figure III.6.4(f) : Balayage du site

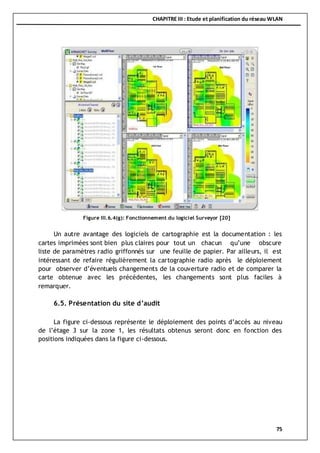

Figure III.6.4(g) : Fonctionnement du logiciel Surveyor
Figure III.6.5 : Positions des points d’accès
Figure III.6.6(a) : Distribution du signal

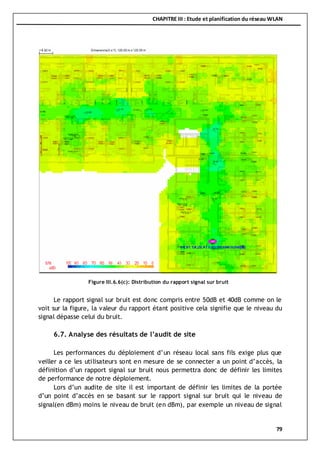

Figure III.6.6(c) : Distribution du rapport signal sur bruit

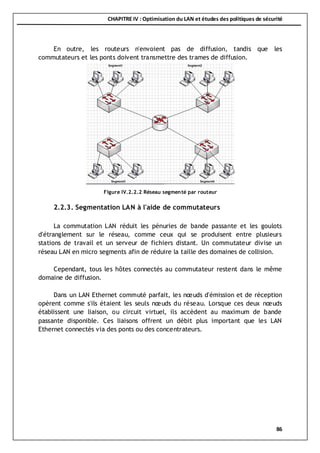

Figure IV.2.2.2 : Réseau segmenté par routeur

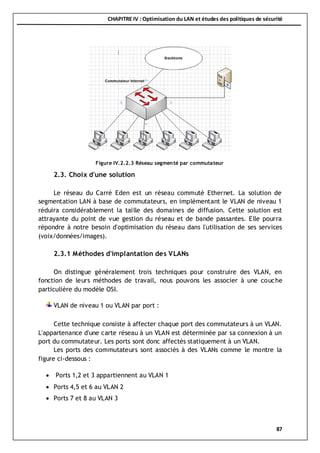

Figure IV.2.2.3 : Réseau segmenté par commutateur

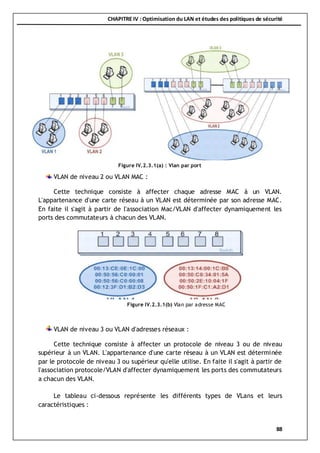

Figure IV.2.3.1(a) : Vlan par port
Figure IV.2.3.1(b) : Vlan par adresse MAC

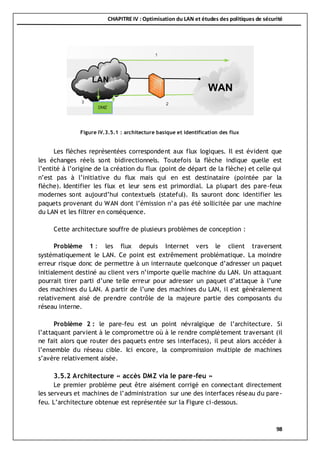

Figure IV.3.5.1 : architecture basique et identification des flux

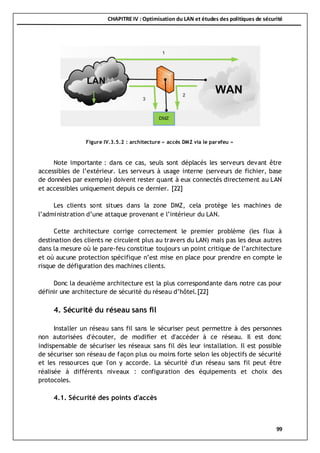

Figure IV.3.5.2 : architecture « accès DMZ via le parefeu »

10. 10

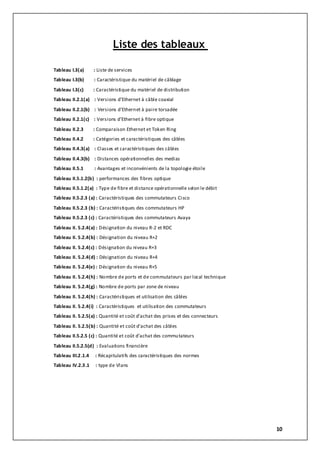

Liste des tableaux

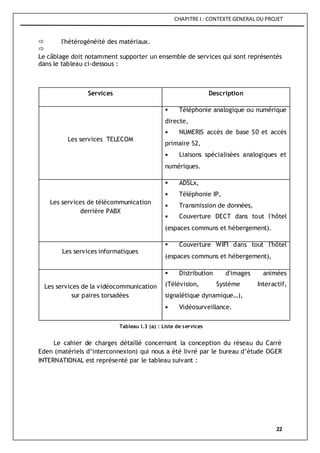

Tableau I.3(a) : Liste de services
Tableau I.3(b) : Caractéristique du matériel de câblage

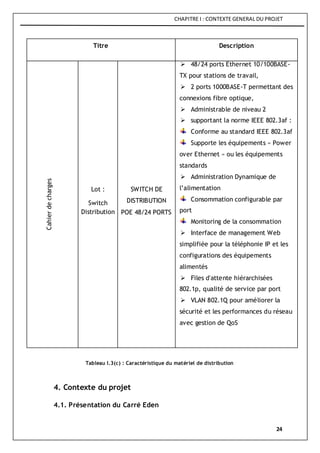

Tableau I.3(c) : Caractéristique du matériel de distribution
Tableau II.2.1(a) : Versions d’Ethernet à câble coaxial

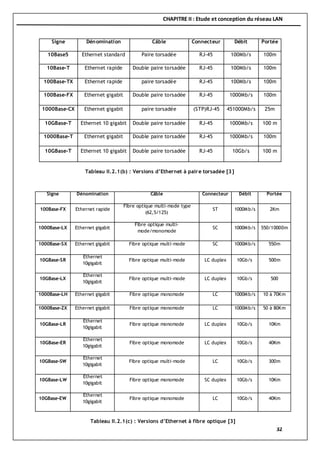

Tableau II.2.1(b) : Versions d’Ethernet à paire torsadée
Tableau II.2.1(c) : Versions d’Ethernet à fibre optique

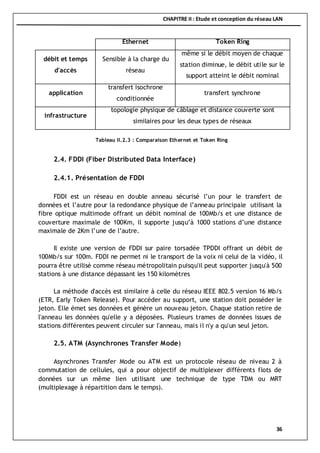

Tableau II.2.3 : Comparaison Ethernet et Token Ring
Tableau II.4.2 : Catégories et caractéristiques des câbles
Tableau II.4.3(a) : Classes et caractéristiques des câbles
Tableau II.4.3(b) : Distances opérationnelles des medias

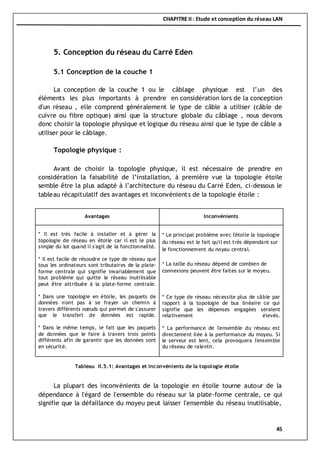

Tableau II.5.1 : Avantages et inconvénients de la topologie étoile

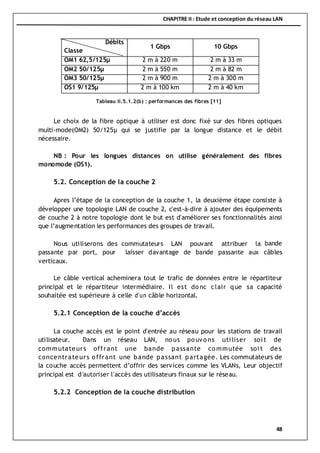

Tableau II.5.1.2(b) : performances des fibres optique

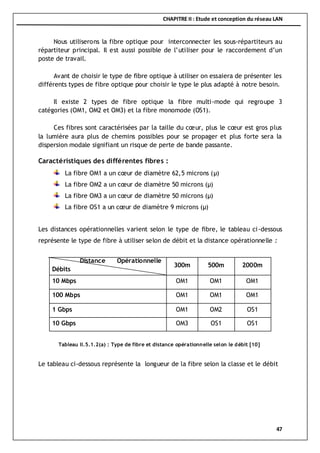

Tableau II.5.1.2(a) : Type de fibre et distance opérationnelle selon le débit

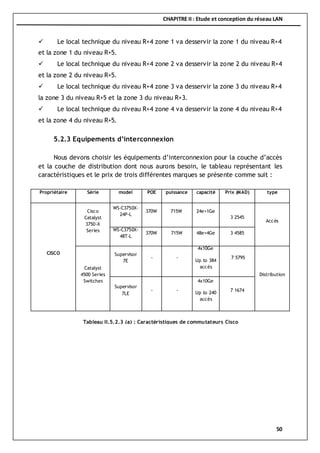

Tableau II.5.2.3 (a) : Caractéristiques des commutateurs Cisco

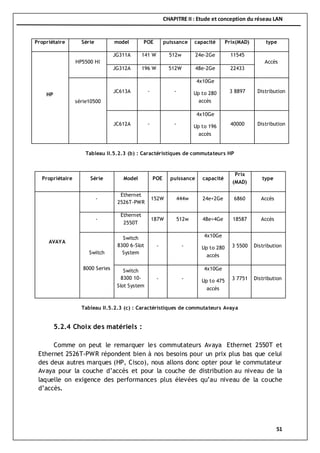

Tableau II.5.2.3 (b) : Caractéristiques des commutateurs HP
Tableau II.5.2.3 (c) : Caractéristiques des commutateurs Avaya

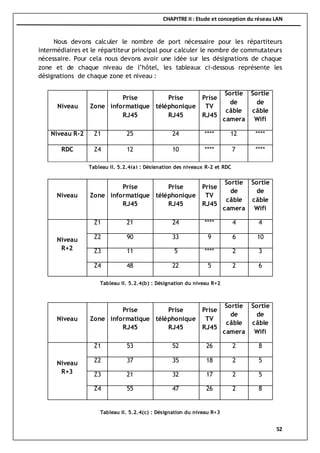

Tableau II. 5.2.4(a) : Désignation du niveau R-2 et RDC
Tableau II. 5.2.4(b) : Désignation du niveau R+2
Tableau II. 5.2.4(c) : Désignation du niveau R+3
Tableau II. 5.2.4(d) : Désignation du niveau R+4
Tableau II. 5.2.4(e) : Désignation du niveau R+5

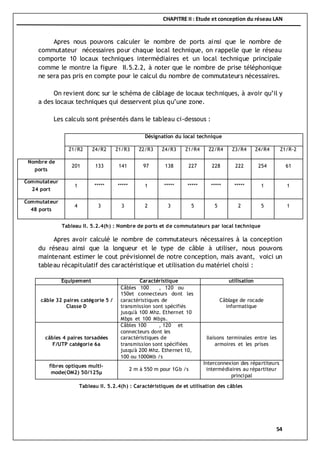

Tableau II. 5.2.4(h) : Nombre de ports et de commutateurs par local technique
Tableau II. 5.2.4(g) : Nombre de ports par zone de niveau
Tableau II. 5.2.4(h) : Caractéristiques et utilisation des câbles
Tableau II. 5.2.4(i) : Caractéristiques et utilisation des commutateurs
Tableau II. 5.2.5(a) : Quantité et coût d’achat des prises et des connecteurs
Tableau II. 5.2.5(b) : Quantité et coût d’achat des câbles
Tableau II.5.2.5 (c) : Quantité et coût d’achat des commutateurs
Tableau II.5.2.5(d) : Evaluations financière
Tableau III.2.1.4 : Récapitulatifs des caractéristiques des normes
Tableau IV.2.3.1 : type de Vlans

11. 11

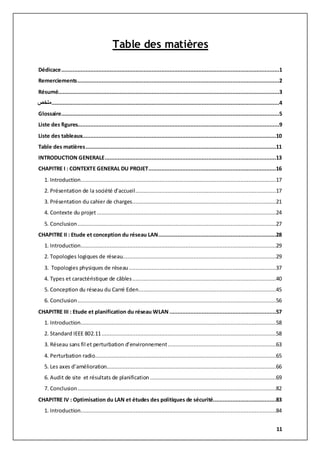

Table des matières
Dédicace.......................................................................................................................................1
Remerciements.............................................................................................................................2
Résumé.........................................................................................................................................3
‫4.............................................................................................................................................ملخص‬
Glossaire.......................................................................................................................................5
Liste des figures.............................................................................................................................9
Liste des tableaux........................................................................................................................10
Table des matières......................................................................................................................11
INTRODUCTION GENERALE..........................................................................................................13

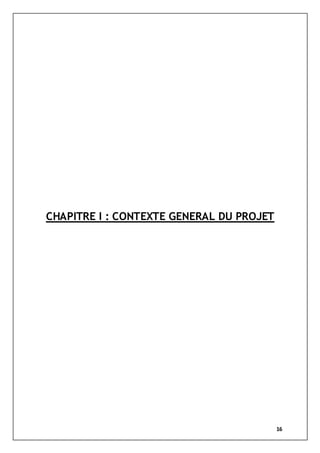

CHAPITRE I : CONTEXTE GENERAL DU PROJET...............................................................................16
1. Introduction.........................................................................................................................17
2. Présentation de la société d’accueil.......................................................................................17
3. Présentation du cahier de charges.........................................................................................21
4. Contexte du projet ...............................................................................................................24
5. Conclusion...........................................................................................................................27
CHAPITRE II : Etude et conception du réseau LAN.........................................................................28
1. Introduction.........................................................................................................................29
2. Topologies logiques de réseau...............................................................................................29
3. Topologies physiques de réseau ...........................................................................................37

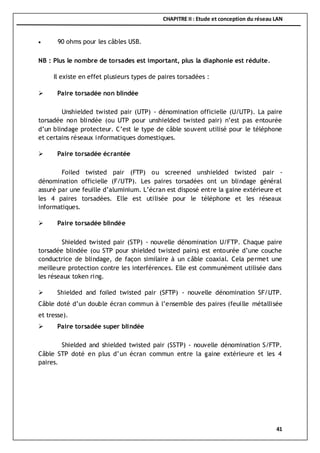

4. Types et caractéristique de câbles.........................................................................................40
5. Conception du réseau du Carré Eden.....................................................................................45
6. Conclusion...........................................................................................................................56

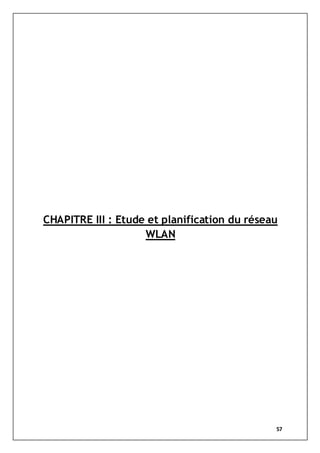

CHAPITRE III : Etude et planification du réseau WLAN ..................................................................57
1. Introduction.........................................................................................................................58

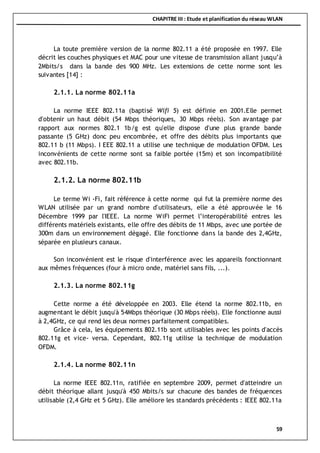

2. Standard IEEE 802.11............................................................................................................58
3. Réseau sans fil et perturbation d’environnement...................................................................63
4. Perturbation radio................................................................................................................65

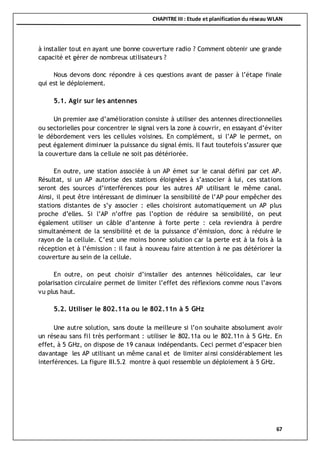

5. Les axes d’amélioration.........................................................................................................66
6. Audit de site et résultats de planification ..............................................................................69

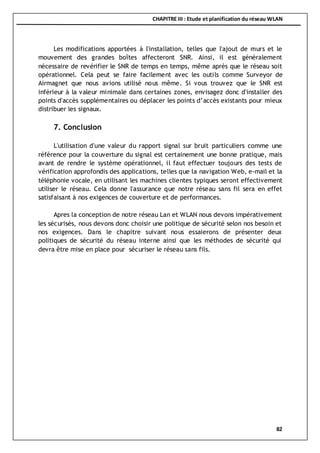

7. Conclusion...........................................................................................................................82
CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité.......................................83
1. Introduction.........................................................................................................................84

12. 12

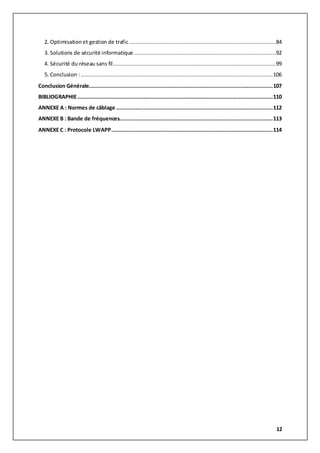

2. Optimisation et gestion de trafic...........................................................................................84
3. Solutions de sécurité informatique........................................................................................92

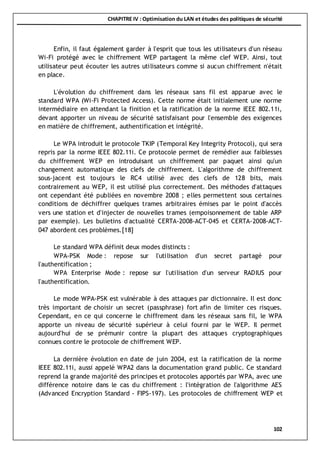

4. Sécurité du réseau sans fil.....................................................................................................99
5. Conclusion :.......................................................................................................................106
Conclusion Générale..................................................................................................................107

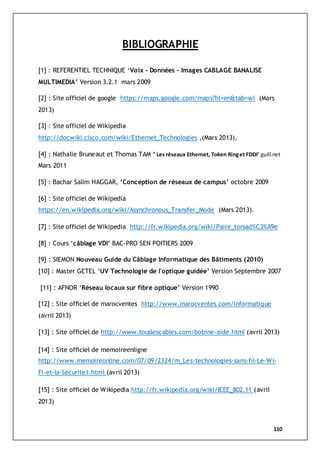

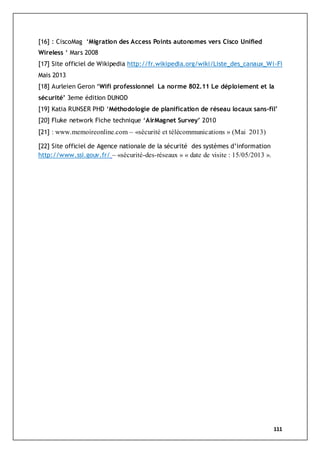

BIBLIOGRAPHIE.........................................................................................................................110

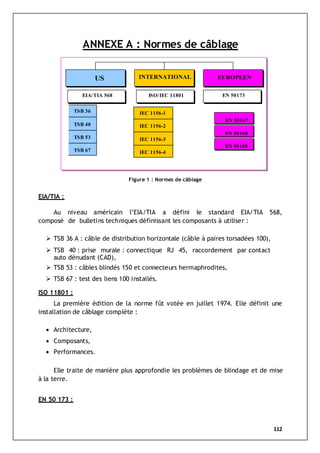

ANNEXE A : Normes de câblage .................................................................................................112

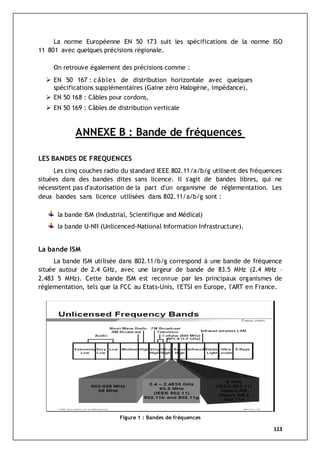

ANNEXE B : Bande de fréquences...............................................................................................113

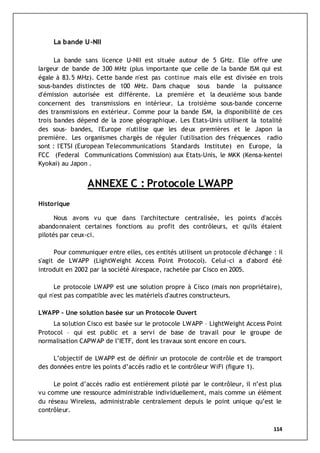

ANNEXE C : Protocole LWAPP....................................................................................................114

13. 13
INTRODUCTION GENERALE
La conception d'un réseau peut constituer un défi de taille de performance et
de sécurité, en effet, cette tâche dépasse largement le simple branchement
d'ordinateurs entre eux. Un réseau doit comporter de nombreuses caractéristiques
pour être évolutif, sécurisé et facile à gérer. Pour que le réseau soit fiable et
évolutif, nous devons être conscients que chacun de ses composants comporte des
exigences particulières en termes de performance et de sécurité.
Le réseau doit présenter une capacité d'extension. Cela signifie que la
conception initiale doit pouvoir croître sans qu'il soit nécessaire d'apporter des
modifications importantes à la conception globale.
Le réseau doit être conçu en fonction des technologies futures et ne doit pas
comporter d'éléments susceptibles d'entraver la mise en œuvre de nouvelles
technologies, à mesure qu'elles deviennent disponibles.
La conception d'un réseau doit en favoriser la surveillance et la gestion afin
d'assurer la stabilité de gestion de ce réseau.
L’objectif du câblage, à terme, est d’offrir à tout occupant d’un
établissement un accès aux ressources de communications V.D.I. et cela en tout
point du bâtiment. Ce câblage pourra notamment :
 supporter simultanément les applications V.D.I. actuelles et futures
utilisant une bande passante utile de 0 à 250 MHz minimum,
 permettre les réaffectations aisées des postes de travail, les modifications
de topologie, les changements d’applications ou de type de réseau,
rapidement et sans adjonction de câbles supplémentaires.
 Le dimensionnement du câblage est adapté aux besoins initiaux ainsi
qu’aux extensions à court et moyen terme.
La figure ci-dessous décrit de manière générale l’architecture d’une
infrastructure de communication :

14. 14
Les technologies sans-fil se différencient par la nature de leur canal de
communication qui n’est plus comparable à un guide d’onde borné limitant les
pertes, mais constitué d’un fluide illimité, l’air. Le comportement de ce médium
de transmission dépend de la nature et des propriétés de réflexion de
l’environnement dans lequel il se trouve. En effet, les ondes radio se propagent
dans un environnement ouvert où des phénomènes de réflexion, de réfraction,
de diffraction et d’interférences surviennent localement. Ce comportement
aléatoire limite les performances des technologies de transmission sans-fil en
termes de portée de communication et de qualité de transmission.
On pourrait essayer de modéliser quelle serait la couverture radio d’un site
en fonction du plan des locaux, de la nature des murs, et ainsi de suite, afin de
savoir où positionner un AP, mais la complexité des calculs est telle qu’il est
préférable de simplement faire un test en conditions réelles à l’aide d’outils de
mesure. On peut ainsi connaître précisément la puissance du signal qui parvient à
atteindre le récepteur et l’on peut également voir si le RSB est suffisant pour
établir une connexion satisfaisante. Il existe toutefois des logiciels de modélisation
qui simulent le rayonnement électromagnétique dans un modèle de la zone étudiée
en deux ou trois dimensions.
Figure 1 : Schéma d’infrastructure de communication [1]

15. 15

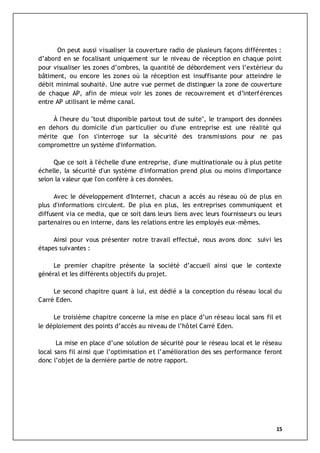

On peut aussi visualiser la couverture radio de plusieurs façons différentes :
d’abord en se focalisant uniquement sur le niveau de réception en chaque point
pour visualiser les zones d’ombres, la quantité de débordement vers l’extérieur du
bâtiment, ou encore les zones où la réception est insuffisante pour atteindre le
débit minimal souhaité. Une autre vue permet de distinguer la zone de couverture
de chaque AP, afin de mieux voir les zones de recouvrement et d’interférences
entre AP utilisant le même canal.
À l'heure du "tout disponible partout tout de suite", le transport des données
en dehors du domicile d'un particulier ou d'une entreprise est une réalité qui
mérite que l'on s'interroge sur la sécurité des transmissions pour ne pas
compromettre un système d'information.
Que ce soit à l'échelle d'une entreprise, d'une multinationale ou à plus petite
échelle, la sécurité d'un système d'information prend plus ou moins d'importance
selon la valeur que l'on confère à ces données.
Avec le développement d'Internet, chacun a accès au réseau où de plus en
plus d'informations circulent. De plus en plus, les entreprises communiquent et
diffusent via ce media, que ce soit dans leurs liens avec leurs fournisseurs ou leurs
partenaires ou en interne, dans les relations entre les employés eux-mêmes.
Ainsi pour vous présenter notre travail effectué, nous avons donc suivi les
étapes suivantes :
Le premier chapitre présente la société d’accueil ainsi que le contexte
général et les différents objectifs du projet.
Le second chapitre quant à lui, est dédié a la conception du réseau local du
Carré Eden.
Le troisième chapitre concerne la mise en place d’un réseau local sans fil et
le déploiement des points d’accès au niveau de l’hôtel Carré Eden.
La mise en place d’une solution de sécurité pour le réseau local et le réseau
local sans fil ainsi que l’optimisation et l’amélioration des ses performance feront
donc l’objet de la dernière partie de notre rapport.

16. 16
CHAPITRE I : CONTEXTE GENERAL DU PROJET

17. CHAPITRE I : CONTEXTE GENERAL DU PROJET
17

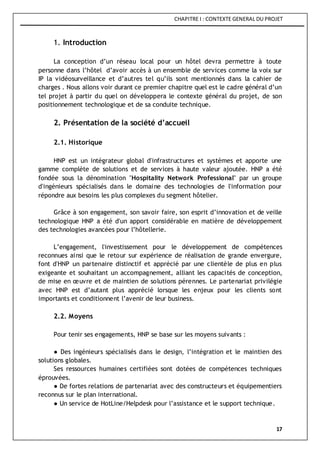

1. Introduction
La conception d’un réseau local pour un hôtel devra permettre à toute
personne dans l’hôtel d’avoir accès à un ensemble de services comme la voix sur
IP la vidéosurveillance et d’autres tel qu’ils sont mentionnés dans la cahier de
charges . Nous allons voir durant ce premier chapitre quel est le cadre général d’un
tel projet à partir du quel on développera le contexte général du projet, de son
positionnement technologique et de sa conduite technique.
2. Présentation de la société d’accueil
2.1. Historique
HNP est un intégrateur global d'infrastructures et systèmes et apporte une
gamme complète de solutions et de services à haute valeur ajoutée. HNP a été
fondée sous la dénomination "Hospitality Network Professional" par un groupe
d'ingénieurs spécialisés dans le domaine des technologies de l'information pour
répondre aux besoins les plus complexes du segment hôtelier.
Grâce à son engagement, son savoir faire, son esprit d’innovation et de veille
technologique HNP a été d'un apport considérable en matière de développement
des technologies avancées pour l’hôtellerie.
L’engagement, l'investissement pour le développement de compétences
reconnues ainsi que le retour sur expérience de réalisation de grande envergure,
font d'HNP un partenaire distinctif et apprécié par une clientèle de plus en plus
exigeante et souhaitant un accompagnement, alliant les capacités de conception,
de mise en œuvre et de maintien de solutions pérennes. Le partenariat privilégie
avec HNP est d’autant plus apprécié lorsque les enjeux pour les clients sont
importants et conditionnent l’avenir de leur business.
2.2. Moyens
Pour tenir ses engagements, HNP se base sur les moyens suivants :
● Des ingénieurs spécialisés dans le design, l’intégration et le maintien des
solutions globales.
Ses ressources humaines certifiées sont dotées de compétences techniques
éprouvées.
● De fortes relations de partenariat avec des constructeurs et équipementiers
reconnus sur le plan international.
● Un service de HotLine/Helpdesk pour l’assistance et le support technique.

18. CHAPITRE I : CONTEXTE GENERAL DU PROJET
18
● Un accès privilégié au support des constructeurs.
● Des outils performants d’intégration et de diagnostique (matériel, logiciel,
Tests & Mesures, Outillage,…).
HNP est équipée avec tous les outils de test, de tirage, d’installation
électrique, de la fibre, du câblage informatique, outils de validation des
performances systèmes, outil de validation et d’audit de la sécurité (avec tests de
pénétration)
● Une présence de proximité (présence régionale à Marrakech avec des
effectifs techniques, chef de projet, ingénieurs d’affaire,…).
Nous tenons à préciser que les locaux d’HNP se situent à proximité du site
Carré Eden, ce qui conférera une haute réactivité et proximité durant toutes les
phases du projet.
● Une logistique de déploiement et de maintenance éprouvée pour intervenir
sur les différents sites avec une couverture large et dense dans le territoire.
Les collaborateurs d’HNP incarnent la culture et le savoir faire de la société.
Le succès de notre entreprise repose sur leurs prestations et capacité à délivrer.
Nous nous efforçons ainsi de :
●Développer leur potentiel à travers des formations et de l’accompagnement
● Inciter les collaborateurs à concilier entre des dimensions de performances
multiples à savoir : Compétence, Innovation, adaptation au changement,
orientation client, haute Qualité…
● Créer un environnement dans lequel le savoir et les expériences sont
partagés.
HNP compte un effectif de personnes distribuées selon les catégories
suivantes :
 Directeurs Senior de Projets et Programmes
 Agents Back Office et Assurance Qualité
 Ingénieurs d’affaire
 Ingénieurs avant-vente
 Ingénieurs Chef de projet
 Ingénieurs Réseaux et Systèmes
 Chefs de chantier et Pilote de livraison
 Techniciens Spécialisés.
 Techniciens de câblage.
2.3. Produits et Solutions

19. CHAPITRE I : CONTEXTE GENERAL DU PROJET
19

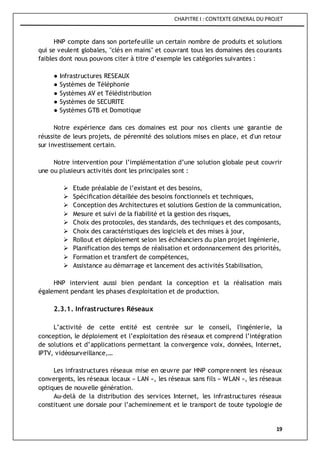

HNP compte dans son portefeuille un certain nombre de produits et solutions
qui se veulent globales, "clés en mains" et couvrant tous les domaines des courants
faibles dont nous pouvons citer à titre d’exemple les catégories suivantes :
● Infrastructures RESEAUX
● Systèmes de Téléphonie
● Systèmes AV et Télédistribution
● Systèmes de SECURITE
● Systèmes GTB et Domotique
Notre expérience dans ces domaines est pour nos clients une garantie de
réussite de leurs projets, de pérennité des solutions mises en place, et d'un retour
sur investissement certain.
Notre intervention pour l’implémentation d’une solution globale peut couvrir
une ou plusieurs activités dont les principales sont :
 Etude préalable de l’existant et des besoins,
 Spécification détaillée des besoins fonctionnels et techniques,
 Conception des Architectures et solutions Gestion de la communication,
 Mesure et suivi de la fiabilité et la gestion des risques,
 Choix des protocoles, des standards, des techniques et des composants,
 Choix des caractéristiques des logiciels et des mises à jour,
 Rollout et déploiement selon les échéanciers du plan projet Ingénierie,
 Planification des temps de réalisation et ordonnancement des priorités,
 Formation et transfert de compétences,
 Assistance au démarrage et lancement des activités Stabilisation,
HNP intervient aussi bien pendant la conception et la réalisation mais
également pendant les phases d'exploitation et de production.
2.3.1. Infrastructures Réseaux
L’activité de cette entité est centrée sur le conseil, l'ingénierie, la
conception, le déploiement et l’exploitation des réseaux et comprend l’intégration
de solutions et d’applications permettant la convergence voix, données, Internet,
IPTV, vidéosurveillance,…
Les infrastructures réseaux mise en œuvre par HNP comprennent les réseaux
convergents, les réseaux locaux « LAN », les réseaux sans fils « WLAN », les réseaux
optiques de nouvelle génération.
Au-delà de la distribution des services Internet, les infrastructures réseaux
constituent une dorsale pour l’acheminement et le transport de toute typologie de

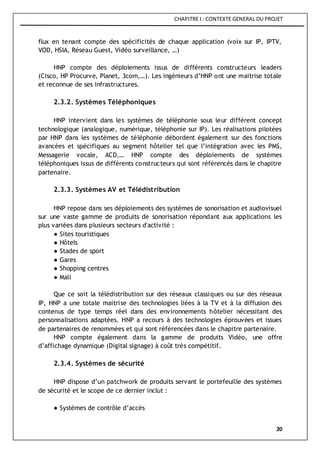

20. CHAPITRE I : CONTEXTE GENERAL DU PROJET
20
flux en tenant compte des spécificités de chaque application (voix sur IP, IPTV,
VOD, HSIA, Réseau Guest, Vidéo surveillance, …)
HNP compte des déploiements issus de différents constructeurs leaders
(Cisco, HP Procurve, Planet, 3com,…). Les ingénieurs d’HNP ont une maitrise totale
et reconnue de ses infrastructures.
2.3.2. Systèmes Téléphoniques
HNP intervient dans les systèmes de téléphonie sous leur différent concept
technologique (analogique, numérique, téléphonie sur IP). Les réalisations pilotées
par HNP dans les systèmes de téléphonie débordent également sur des fonctions
avancées et spécifiques au segment hôtelier tel que l’intégration avec les PMS,
Messagerie vocale, ACD,… HNP compte des déploiements de systèmes
téléphoniques issus de différents constructeurs qui sont référencés dans le chapitre
partenaire.
2.3.3. Systèmes AV et Télédistribution
HNP repose dans ses déploiements des systèmes de sonorisation et audiovisuel
sur une vaste gamme de produits de sonorisation répondant aux applications les
plus variées dans plusieurs secteurs d'activité :
● Sites touristiques
● Hôtels
● Stades de sport
● Gares
● Shopping centres
● Mall
Que ce soit la télédistribution sur des réseaux classiques ou sur des réseaux
IP, HNP a une totale maitrise des technologies liées à la TV et à la diffusion des
contenus de type temps réel dans des environnements hôtelier nécessitant des
personnalisations adaptées. HNP a recours à des technologies éprouvées et issues
de partenaires de renommées et qui sont référencées dans le chapitre partenaire.
HNP compte également dans la gamme de produits Vidéo, une offre
d’affichage dynamique (Digital signage) à coût très compétitif.
2.3.4. Systèmes de sécurité
HNP dispose d’un patchwork de produits servant le portefeuille des systèmes
de sécurité et le scope de ce dernier inclut :
● Systèmes de contrôle d’accès

21. CHAPITRE I : CONTEXTE GENERAL DU PROJET
21

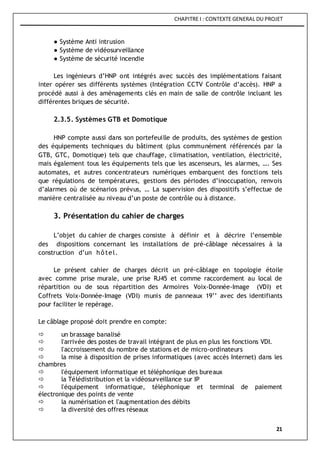

● Système Anti intrusion
● Système de vidéosurveillance
● Système de sécurité incendie
Les ingénieurs d’HNP ont intégrés avec succès des implémentations faisant
inter opérer ses différents systèmes (Intégration CCTV Contrôle d’accès). HNP a
procédé aussi à des aménagements clés en main de salle de contrôle incluant les
différentes briques de sécurité.
2.3.5. Systèmes GTB et Domotique
HNP compte aussi dans son portefeuille de produits, des systèmes de gestion
des équipements techniques du bâtiment (plus communément référencés par la
GTB, GTC, Domotique) tels que chauffage, climatisation, ventilation, électricité,
mais également tous les équipements tels que les ascenseurs, les alarmes, …. Ses
automates, et autres concentrateurs numériques embarquent des fonctions tels
que régulations de températures, gestions des périodes d’inoccupation, renvois
d’alarmes où de scénarios prévus, … La supervision des dispositifs s’effectue de
manière centralisée au niveau d’un poste de contrôle ou à distance.
3. Présentation du cahier de charges
L’objet du cahier de charges consiste à définir et à décrire l’ensemble
des dispositions concernant les installations de pré-câblage nécessaires à la
construction d’un hôtel.
Le présent cahier de charges décrit un pré-câblage en topologie étoile
avec comme prise murale, une prise RJ45 et comme raccordement au local de
répartition ou de sous répartition des Armoires Voix-Donnée-Image (VDI) et
Coffrets Voix-Donnée-Image (VDI) munis de panneaux 19’’ avec des identifiants
pour faciliter le repérage.
Le câblage proposé doit prendre en compte:
 un brassage banalisé
 l'arrivée des postes de travail intégrant de plus en plus les fonctions VDI.
 l'accroissement du nombre de stations et de micro-ordinateurs
 la mise à disposition de prises informatiques (avec accès Internet) dans les
chambres
 l'équipement informatique et téléphonique des bureaux
 la Télédistribution et la vidéosurveillance sur IP
 l'équipement informatique, téléphonique et terminal de paiement
électronique des points de vente
 la numérisation et l'augmentation des débits
 la diversité des offres réseaux

22. CHAPITRE I : CONTEXTE GENERAL DU PROJET
22
 l'hétérogénéité des matériaux.

Le câblage doit notamment supporter un ensemble de services qui sont représentés
dans le tableau ci-dessous :
Services Description
Les services TELECOM
 Téléphonie analogique ou numérique
directe,
 NUMERIS accès de base S0 et accès
primaire S2,
 Liaisons spécialisées analogiques et
numériques.
Les services de télécommunication
derrière PABX
 ADSLx,
 Téléphonie IP,
 Transmission de données,
 Couverture DECT dans tout l'hôtel
(espaces communs et hébergement).
Les services informatiques
 Couverture WIFI dans tout l'hôtel
(espaces communs et hébergement),
Les services de la vidéocommunication
sur paires torsadées
 Distribution d'images animées
(Télévision, Système Interactif,
signalétique dynamique…),
 Vidéosurveillance.
Le cahier de charges détaillé concernant la conception du réseau du Carré
Eden (matériels d’interconnexion) qui nous a été livré par le bureau d’étude OGER
INTERNATIONAL est représenté par le tableau suivant :
Tableau I.3 (a) : Liste de services

23. CHAPITRE I : CONTEXTE GENERAL DU PROJET
23
Titre Description
Cahierdecharges
Lot :
Câblage
CABLE FIBRE
OPTIQUE
 Type multi-mode à gradient
d’indice,
 Atténuation pour 850/1300nm <
3,75/1,5 dB / km,
 Nombre de brins : 12 brins /24 brins
pour les baies d’étage,
 Dimension des fibres : 50/125μm,
 Compatible avec la norme ANSI-
FDDI et protocole ATM,
 Brins équipés de connecteurs LC-
LC,
CABLE MULTI-
PAIRES 25 PAIRES
 100 Ohms, 100 MHz, AWG 24
 25 paires sous écran général global
 Drain de continuité
 Gaine extérieure bleue zéro
halogène conforme à la norme IEC
60754-2 et à faible émission de fumée
IEC 61034.
CABLE 4 PAIRES
TORSADEES F/UTP
CATEGORIE 6a
 Câbles 4 Paires torsadées F/UTP
catégorie 6a,
 100Ohms, 300MHz , AWG 24,
 Compatibles avec la norme PoE qui
permet de télé-alimenter des
équipements (Téléphone IP, Bornes
WIFI, Camera IP,..,etc).
Tableau I.3(b) : Caractéristique du matériel de câblage

24. CHAPITRE I : CONTEXTE GENERAL DU PROJET
24
Titre Description
Cahierdecharges
Lot :
Switch
Distribution
SWITCH DE
DISTRIBUTION
POE 48/24 PORTS
 48/24 ports Ethernet 10/100BASE-
TX pour stations de travail,
 2 ports 1000BASE-T permettant des
connexions fibre optique,
 Administrable de niveau 2
 supportant la norme IEEE 802.3af :
Conforme au standard IEEE 802.3af
Supporte les équipements « Power
over Ethernet » ou les équipements
standards
 Administration Dynamique de
l’alimentation
Consommation configurable par
port
Monitoring de la consommation
 Interface de management Web
simplifiée pour la téléphonie IP et les
configurations des équipements
alimentés
 Files d'attente hiérarchisées
802.1p, qualité de service par port
 VLAN 802.1Q pour améliorer la
sécurité et les performances du réseau
avec gestion de QoS
4. Contexte du projet
4.1. Présentation du Carré Eden
Tableau I.3(c) : Caractéristique du matériel de distribution

25. CHAPITRE I : CONTEXTE GENERAL DU PROJET
25
Carré Eden est un hôtel de 200 Chambres faisant partie d’un
centre multifonctionnel. L’hébergement occupe les étages R+3 à R+5, alors que
les parties communes occupent le R+2 et des parties du RDC et 2ème Sous sol.
Notre travail consiste à concevoir optimiser et sécuriser le réseau Lan et WLan
de l’hôtel du Carré Eden.
Le travail réalisé comporte ainsi trois partie, la première partie concernant la
conception du réseau Lan, dans laquelle on décrit les différentes étapes nécessaire
à la conception du réseau Lan, la deuxième partie concerne le déploiement d’un
réseau Wlan et finalement la troisième partie concerne l’optimisation et la
présentation des politiques de sécurité
Le travail réalisé est schématisé ci-dessous :
Conception optimisation et sécurisation du réseau Lan et Wlan
Conception du
réseau Lan
Planifcation du
réseau WLan
Optimisation et
amélioration des
performances
Etude des
politiques de
sécurité du réseau
Lan et WLan
Conception Optimisation Sécurisation
Figure I.4.1 : Emplacement de l’hôtel Carré Eden [2]

26. CHAPITRE I : CONTEXTE GENERAL DU PROJET
26

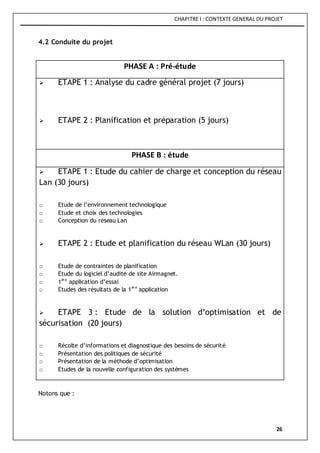

4.2 Conduite du projet
PHASE A : Pré-étude
 ETAPE 1 : Analyse du cadre général projet (7 jours)
 ETAPE 2 : Planification et préparation (5 jours)
PHASE B : étude
 ETAPE 1 : Etude du cahier de charge et conception du réseau
Lan (30 jours)
o Etude de l’environnement technologique
o Etude et choix des technologies
o Conception du réseau Lan
 ETAPE 2 : Etude et planification du réseau WLan (30 jours)
o Etude de contraintes de planification
o Etude du logiciel d’audite de site Airmagnet.
o 1èr e
application d’essai
o Etudes des résultats de la 1èr e
application
 ETAPE 3 : Etude de la solution d’optimisation et de
sécurisation (20 jours)
o Récolte d’informations et diagnostique des besoins de sécurité
o Présentation des politiques de sécurité
o Présentation de la méthode d’optimisation
o Etudes de la nouvelle configuration des systèmes
Notons que :

27. CHAPITRE I : CONTEXTE GENERAL DU PROJET
27
 les jours comptés sont des jours calendaires (samedi et dimanche inclus), et
cela de la date du 1/03/2013 au 31/05/2013.
 Les jours d’exercices pratiques auxiliaires : de visites de chantier ou de
travaux de chantier, sont comptés inclus aux différentes phases.
Cette planification peut être détaillée par un diagramme de Gantt :
5. Conclusion
Nous connaissons maintenant le contexte général du projet, de son cadre
technologique, et de son lieu d’application. L’analyse du cahier de charges nous a
permis donc de dégager les informations nécessaires à la conception et à l’étude
de notre projet.
Nous connaissons aussi la conduite du projet qui a mené à la rédaction de ce
document. Dans le chapitre suivant nous exploiterons toutes ses informations pour
concevoir et dimensionner le réseau Lan du Carré Eden.
Figure I.4.2 : Diagramme de la conduite du travail

28. 28

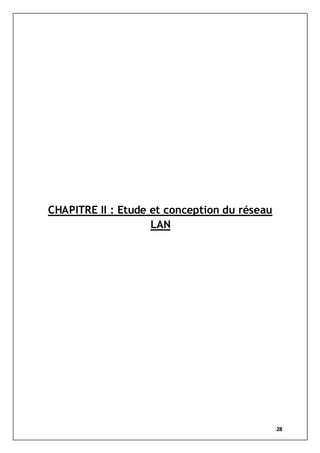

CHAPITRE II : Etude et conception du réseau
LAN

29. CHAPITRE II : Etude et conception du réseau LAN
29

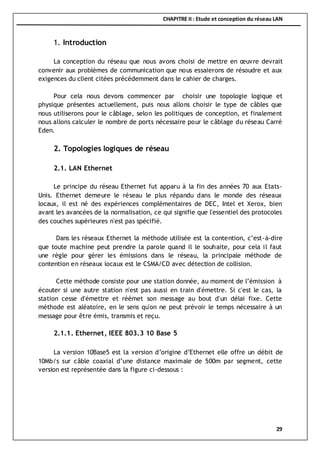

1. Introduction
La conception du réseau que nous avons choisi de mettre en œuvre devrait
convenir aux problèmes de communication que nous essaierons de résoudre et aux
exigences du client citées précédemment dans le cahier de charges.
Pour cela nous devons commencer par choisir une topologie logique et
physique présentes actuellement, puis nous allons choisir le type de câbles que
nous utiliserons pour le câblage, selon les politiques de conception, et finalement
nous allons calculer le nombre de ports nécessaire pour le câblage du réseau Carré
Eden.
2. Topologies logiques de réseau
2.1. LAN Ethernet
Le principe du réseau Ethernet fut apparu à la fin des années 70 aux Etats-
Unis. Ethernet demeure le réseau le plus répandu dans le monde des réseaux
locaux, il est né des expériences complémentaires de DEC, Intel et Xerox, bien
avant les avancées de la normalisation, ce qui signifie que l'essentiel des protocoles
des couches supérieures n'est pas spécifié.
Dans les réseaux Ethernet la méthode utilisée est la contention, c’est-à-dire
que toute machine peut prendre la parole quand il le souhaite, pour cela il faut
une règle pour gérer les émissions dans le réseau, la principale méthode de
contention en réseaux locaux est le CSMA/CD avec détection de collision.
Cette méthode consiste pour une station donnée, au moment de l’émission à
écouter si une autre station n'est pas aussi en train d'émettre. Si c'est le cas, la
station cesse d'émettre et réémet son message au bout d'un délai fixe. Cette
méthode est aléatoire, en le sens qu'on ne peut prévoir le temps nécessaire à un
message pour être émis, transmis et reçu.
2.1.1. Ethernet, IEEE 803.3 10 Base 5
La version 10Base5 est la version d’origine d’Ethernet elle offre un débit de
10Mb/s sur câble coaxial d’une distance maximale de 500m par segment, cette
version est représentée dans la figure ci-dessous :

30. CHAPITRE II : Etude et conception du réseau LAN
30
Chaque station est équipée d’une carte Ethernet (NIC) dite carte transporteur
qui assure l’adaptation physique et la gestion de l’algorithme CSMA/CD.
Le câble de liaison est constitué de paires torsadées et peut avoir une
longueur maximale de 50 mètres. Le câble coaxial est un câble épais de couleur
jaune (Ethernet jaune) d'un demi-pouce de diamètre. La longueur totale du réseau
peut atteindre 2,5 kilomètres.
Cette version d'Ethernet n'est pratiquement plus utilisée que dans les
environnements compromis (rayonnement électromagnétique) ou lorsque l'on veut
garantir la confidentialité des échanges (pas de rayonnement du câble coaxial).
2.1.2. Ethernet, IEEE 802.3 10 Base 2
La version 10Base2 est la version économique d’Ethernet basé sur un câble
coaxial fin, cette architecture est recommandée dans le cas d’un réseau local
d’une dizaine de machines. Ce type de réseau Ethernet est représenté ci-dessous :
2.1.3. Ethernet, IEEE 802.3 10 Base T
Figure II .2.1.1 : Ethernet version 10Base5
Figure II.2.2.2 : Ethernet version 10Base2

31. CHAPITRE II : Etude et conception du réseau LAN
31
Compte-tenu des problèmes de câblage, AT&T a imaginé de réutiliser le
câblage téléphonique préexistant dans les immeubles de bureaux pour la
réalisation de réseau. Cela imposait deux contraintes : l'une de débit, l'autre de
distance. Le réseau ainsi réalisé fonctionnait à 1Mbps, les stations étaient
connectées sur des concentrateurs répéteurs (hub) et la distance entre le hub et
une station était limitée à 250 mètres. Cette architecture est (802.3 1 base 5 ou
Starlan) complètement obsolète aujourd'hui a évolué vers une version 10MBps
(802.3 10 base T). La figure suivante présente le réseau 10 base T :
Tableaux récapitulatifs des versions d'Ethernet
Signe Dénomination Câble Connecteur Débit Portée
10Base2 Ethernet mince
Câble coaxial (50 Ohms) de faible
diamètre
BNC 10Mb/s 185m
10Base5 Ethernet épais Câble coaxial de gros diamètre BNC 10Mb/s 500m
Figure II.2.1.3: Ethernet version 10BaseT
Tableau II.2.1(a) : Versions d’Ethernet à câble coaxial [3]

32. CHAPITRE II : Etude et conception du réseau LAN
32
Signe Dénomination Câble Connecteur Débit Portée
10Base5 Ethernet standard Paire torsadée RJ-45 100Mb/s 100m
10Base-T Ethernet rapide Double paire torsadée RJ-45 100Mb/s 100m
100Base-TX Ethernet rapide paire torsadée RJ-45 100Mb/s 100m
100Base-FX Ethernet gigabit Double paire torsadée RJ-45 1000Mb/s 100m
1000Base-CX Ethernet gigabit paire torsadée (STP)RJ-45 451000Mb/s 25m
10GBase-T Ethernet 10 gigabit Double paire torsadée RJ-45 1000Mb/s 100 m
1000Base-T Ethernet gigabit Double paire torsadée RJ-45 1000Mb/s 100m
10GBase-T Ethernet 10 gigabit Double paire torsadée RJ-45 10Gb/s 100 m
Signe Dénomination Câble Connecteur Débit Portée
100Base-FX Ethernet rapide
Fibre optique multi-mode type
(62,5/125)
ST 1000Mb/s 2Km
1000Base-LX Ethernet gigabit
Fibre optique multi-
mode/monomode
SC 1000Mb/s 550/10000m
1000Base-SX Ethernet gigabit Fibre optique multi-mode SC 1000Mb/s 550m
10GBase-SR
Ethernet
10gigabit
Fibre optique multi-mode LC duplex 10Gb/s 500m
10GBase-LX
Ethernet
10gigabit
Fibre optique multi-mode LC duplex 10Gb/s 500
1000Base-LH Ethernet gigabit Fibre optique monomode LC 1000Mb/s 10 à 70Km
1000Base-ZX Ethernet gigabit Fibre optique monomode LC 1000Mb/s 50 à 80Km
10GBase-LR
Ethernet
10gigabit
Fibre optique monomode LC duplex 10Gb/s 10Km
10GBase-ER
Ethernet
10gigabit
Fibre optique monomode LC duplex 10Gb/s 40Km
10GBase-SW
Ethernet
10gigabit
Fibre optique multi-mode LC 10Gb/s 300m
10GBase-LW
Ethernet
10gigabit
Fibre optique monomode SC duplex 10Gb/s 10Km
10GBase-EW
Ethernet
10gigabit
Fibre optique monomode LC 10Gb/s 40Km
Tableau II.2.1(b) : Versions d’Ethernet à paire torsadée [3]
Tableau II.2.1(c) : Versions d’Ethernet à fibre optique [3]

33. CHAPITRE II : Etude et conception du réseau LAN
33

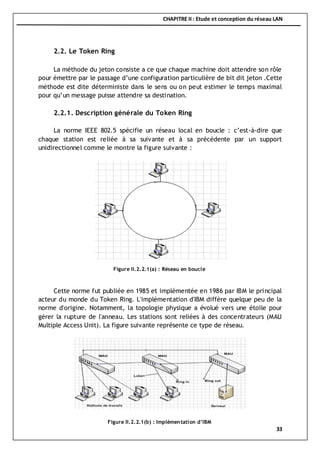

2.2. Le Token Ring
La méthode du jeton consiste a ce que chaque machine doit attendre son rôle
pour émettre par le passage d’une configuration particulière de bit dit jeton .Cette
méthode est dite déterministe dans le sens ou on peut estimer le temps maximal
pour qu’un message puisse attendre sa destination.
2.2.1. Description générale du Token Ring
La norme IEEE 802.5 spécifie un réseau local en boucle : c’est-à-dire que
chaque station est reliée à sa suivante et à sa précédente par un support
unidirectionnel comme le montre la figure suivante :
Cette norme fut publiée en 1985 et implémentée en 1986 par IBM le principal
acteur du monde du Token Ring. L'implémentation d'IBM diffère quelque peu de la
norme d'origine. Notamment, la topologie physique a évolué vers une étoile pour
gérer la rupture de l'anneau. Les stations sont reliées à des concentrateurs (MAU
Multiple Access Unit). La figure suivante représente ce type de réseau.
Figure II.2.2.1(a) : Réseau en boucle
Figure II.2.2.1(b) : Implémentation d’IBM

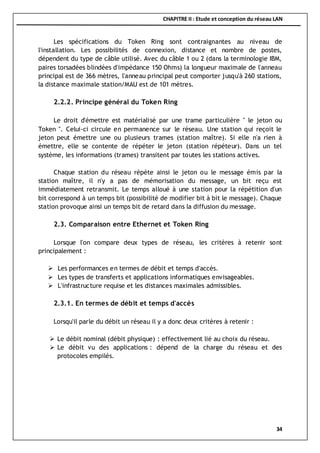

34. CHAPITRE II : Etude et conception du réseau LAN
34
Les spécifications du Token Ring sont contraignantes au niveau de
l'installation. Les possibilités de connexion, distance et nombre de postes,
dépendent du type de câble utilisé. Avec du câble 1 ou 2 (dans la terminologie IBM,
paires torsadées blindées d'impédance 150 Ohms) la longueur maximale de l'anneau
principal est de 366 mètres, l'anneau principal peut comporter jusqu'à 260 stations,
la distance maximale station/MAU est de 101 mètres.
2.2.2. Principe général du Token Ring
Le droit d'émettre est matérialisé par une trame particulière " le jeton ou
Token ". Celui-ci circule en permanence sur le réseau. Une station qui reçoit le
jeton peut émettre une ou plusieurs trames (station maître). Si elle n'a rien à
émettre, elle se contente de répéter le jeton (station répéteur). Dans un tel
système, les informations (trames) transitent par toutes les stations actives.
Chaque station du réseau répète ainsi le jeton ou le message émis par la
station maître, il n'y a pas de mémorisation du message, un bit reçu est
immédiatement retransmit. Le temps alloué à une station pour la répétition d'un
bit correspond à un temps bit (possibilité de modifier bit à bit le message). Chaque
station provoque ainsi un temps bit de retard dans la diffusion du message.
2.3. Comparaison entre Ethernet et Token Ring
Lorsque l'on compare deux types de réseau, les critères à retenir sont
principalement :
 Les performances en termes de débit et temps d'accès.
 Les types de transferts et applications informatiques envisageables.
 L'infrastructure requise et les distances maximales admissibles.
2.3.1. En termes de débit et temps d'accès
Lorsqu'il parle du débit un réseau il y a donc deux critères à retenir :
 Le débit nominal (débit physique) : effectivement lié au choix du réseau.
 Le débit vu des applications : dépend de la charge du réseau et des
protocoles empilés.

35. CHAPITRE II : Etude et conception du réseau LAN
35
La figure ci-dessus superpose l'évolution des débits en fonction de la charge
de chaque réseau. On constate donc que les réseaux de type Ethernet représentent
une meilleure efficacité vis-à-vis des couches supérieures ceci a faible débit. En
effet, en Ethernet, si le trafic est faible, dès qu'une station veut émettre, elle
émet, par contre en Token Ring même en cas de faible une station ne peut pas
émettre que lorsqu’il possède le jeton.
Dans le cas de forte charge le réseau Ethernet soufre de fortes collisions et
d’effondrement de débit par contre le Token Ring le débit utile du support atteint
le débit nominal.
2.3.2. En termes d'application
Les deux types de réseaux sont utilisés pour des applications de type
conversationnel. Le Token Ring, pouvant garantir une bande minimale, pourra être
utilisé pour des transferts sous contrainte temporelle moyennement sévère
(transfert synchrone). Mais en principe, aucun des deux ne satisfait au transfert
isochrone. En pratique, des essais ont montré qu'il était possible, sous faible
charge, de réaliser de tels transferts, à condition d'admettre des pertes
d'informations pour assurer une compensation temporelle.
2.3.3. En termes d'infrastructure
Pour une implémentation sur le 10BaseT la topologie physique du câblage,
ainsi que les distances couvertes sont similaire pour les deux réseaux, ils
permettent donc de couvrir de vastes immeubles par l’utilisation des techniques de
réseaux fédérateurs.
Tableau récapitulatif de la comparaison des deux types réseaux :
Figure II.2.3.1 : Evolutions du débit en fonction de la charge [4]

36. CHAPITRE II : Etude et conception du réseau LAN
36
Ethernet Token Ring
débit et temps
d'accès
Sensible à la charge du
réseau
même si le débit moyen de chaque
station diminue, le débit utile sur le
support atteint le débit nominal
application
transfert isochrone
conditionnée
transfert synchrone
infrastructure
topologie physique de câblage et distance couverte sont
similaires pour les deux types de réseaux
2.4. FDDI (Fiber Distributed Data Interface)
2.4.1. Présentation de FDDI
FDDI est un réseau en double anneau sécurisé l’un pour le transfert de
données et l’autre pour la redondance physique de l’anneau principale utilisant la
fibre optique multimode offrant un débit nominal de 100Mb/s et une distance de
couverture maximale de 100Km, il supporte jusqu’à 1000 stations d’une distance
maximale de 2Km l’une de l’autre.
Il existe une version de FDDI sur paire torsadée TPDDI offrant un débit de
100Mb/s sur 100m. FDDI ne permet ni le transport de la voix ni celui de la vidéo, il
pourra être utilisé comme réseau métropolitain puisqu'il peut supporter jusqu'à 500
stations à une distance dépassant les 150 kilomètres
La méthode d'accès est similaire à celle du réseau IEEE 802.5 version 16 Mb/s
(ETR, Early Token Release). Pour accéder au support, une station doit posséder le
jeton. Elle émet ses données et génère un nouveau jeton. Chaque station retire de
l'anneau les données qu'elle y a déposées. Plusieurs trames de données issues de
stations différentes peuvent circuler sur l'anneau, mais il n'y a qu'un seul jeton.
2.5. ATM (Asynchrones Transfer Mode)
Asynchrones Transfer Mode ou ATM est un protocole réseau de niveau 2 à
commutation de cellules, qui a pour objectif de multiplexer différents flots de
données sur un même lien utilisant une technique de type TDM ou MRT
(multiplexage à répartition dans le temps).
Tableau II.2.3 : Comparaison Ethernet et Token Ring

37. CHAPITRE II : Etude et conception du réseau LAN
37

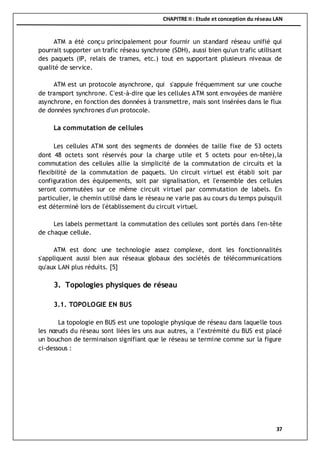

ATM a été conçu principalement pour fournir un standard réseau unifié qui
pourrait supporter un trafic réseau synchrone (SDH), aussi bien qu'un trafic utilisant
des paquets (IP, relais de trames, etc.) tout en supportant plusieurs niveaux de
qualité de service.
ATM est un protocole asynchrone, qui s'appuie fréquemment sur une couche
de transport synchrone. C'est-à-dire que les cellules ATM sont envoyées de manière
asynchrone, en fonction des données à transmettre, mais sont insérées dans le flux
de données synchrones d'un protocole.
La commutation de cellules
Les cellules ATM sont des segments de données de taille fixe de 53 octets
dont 48 octets sont réservés pour la charge utile et 5 octets pour en-tête),la
commutation des cellules allie la simplicité de la commutation de circuits et la
flexibilité de la commutation de paquets. Un circuit virtuel est établi soit par
configuration des équipements, soit par signalisation, et l'ensemble des cellules
seront commutées sur ce même circuit virtuel par commutation de labels. En
particulier, le chemin utilisé dans le réseau ne varie pas au cours du temps puisqu'il
est déterminé lors de l'établissement du circuit virtuel.
Les labels permettant la commutation des cellules sont portés dans l'en-tête
de chaque cellule.
ATM est donc une technologie assez complexe, dont les fonctionnalités
s'appliquent aussi bien aux réseaux globaux des sociétés de télécommunications
qu'aux LAN plus réduits. [5]
3. Topologies physiques de réseau
3.1. TOPOLOGIE EN BUS
La topologie en BUS est une topologie physique de réseau dans laquelle tous
les nœuds du réseau sont liées les uns aux autres, a l’extrémité du BUS est placé
un bouchon de terminaison signifiant que le réseau se termine comme sur la figure
ci-dessous :

38. CHAPITRE II : Etude et conception du réseau LAN
38
Dans une topologie en BUS une seule station émet sur le bus. Lorsque que
celle-ci émet, la trame parcourt tout le bus jusqu'à ce qu'elle arrive au
destinataire. La topologie BUS s’avère simple et pratique à réaliser mais le
problème qui se pose avec cette topologie est que si l'un des nœuds est
déconnecté "temporairement" du réseau, c’est le réseau entier qui tombe.[6]
Les câbles utilisés sont généralement de type COAXIAL. On retrouve la
topologie en BUS sur des réseaux Ethernet 10 base 2, Ethernet 10 base 5, CATV.
3.2 TOPOLOGIE EN ANNEAU - "TOKEN-RING"
Dans la topologie en ANNEAU seul le nœud possédant le jeton a le droit
d’emmètre, le jeton va donc gérer l’émission sur le support pour éviter les
problèmes de collision. En FDDI, comme on a vu dans la partie précédente il y a
une deuxième boucle de secours au cas où la première boucle est temporairement
indisponible.
Les nœuds sont donc disposés sous forme d’un anneau comme le montre la
figure ci-dessous :
Figure II.3.1 : Topologie BUS

39. CHAPITRE II : Etude et conception du réseau LAN
39
Il y a principalement deux technologies utilisant ce système. Le Token Ring
d'IBM, son évolution le HSTR (High Speed Token Ring) et le FDDI (Fiber Distributed
Data Interface).
3.3 TOPOLOGIE EN ETOILE
La topologie en ETOILE se repose sur un équipement central, concentrateur
ou hub, qui va diriger toutes les connexions comme le montre la figure ci-dessous :
Si le concentrateur tombe en panne, le réseau est indisponible. Par contre
on peut retirer ou ajouter une station sans que le réseau entier ne tombe, son
inconvénient est que cela demande plus de câbles physiques.
Figure II.3.3 : Topologie Etoile
Figure II.3.2 : Topologie en Anneau

40. CHAPITRE II : Etude et conception du réseau LAN
40
On retrouve cette topologie sur les réseaux StarLan, ArcNet, Ethernet, Fast-
Ethernet, Gigabit-Ethernet.
Voici quelques avantages du câblage en étoile :
 Chaque liaison est indépendante des autres
 Extension du système par l’addition de liaisons vers l’extérieur
 Permet une mise en œuvre progressive du système
 Gestion centralisée
 Les changements futurs ne nécessitent pas de modification dans le pré
câblage
 Permet de manière rapide et économique toutes les modifications de
configuration
On essaiera de mettre le point sur les avantages et les inconvénients de cette
topologie plus tard dans la conception du réseau du Carré Eden [6].
4. Types et caractéristique de câbles
4.1 Paires torsadés
Une paire torsadée est une ligne de transmission formée de deux fils
conducteurs enroulés en hélice l’un autour de l’autre comme sur la figure ci-
dessous.
Cette configuration a pour but de maintenir précisément la distance entre les
fils et de diminuer la diaphonie. La distance maintenue entre les fils de la paire
définit son impédance caractéristique. Les contraintes géométriques (épaisseur de
l’isolant/diamètre du fil) maintiennent cette impédance autour de 100 ohms voici
donc l’impédance caractéristique des paires en fonction de son utilisation :
 100 ohms pour les réseaux Ethernet en étoile ;
 150 ou bien 105 ohms pour les réseaux Token Ring ;
 100 ou bien 120 ohms pour les réseaux de téléphonie ;
Figure II.4.1 : Paire torsadée [7]

41. CHAPITRE II : Etude et conception du réseau LAN
41
 90 ohms pour les câbles USB.
NB : Plus le nombre de torsades est important, plus la diaphonie est réduite.
Il existe en effet plusieurs types de paires torsadées :
 Paire torsadée non blindée
Unshielded twisted pair (UTP) - dénomination officielle (U/UTP). La paire
torsadée non blindée (ou UTP pour unshielded twisted pair) n’est pas entourée
d’un blindage protecteur. C’est le type de câble souvent utilisé pour le téléphone
et certains réseaux informatiques domestiques.
 Paire torsadée écrantée
Foiled twisted pair (FTP) ou screened unshielded twisted pair -
dénomination officielle (F/UTP). Les paires torsadées ont un blindage général
assuré par une feuille d’aluminium. L’écran est disposé entre la gaine extérieure et
les 4 paires torsadées. Elle est utilisée pour le téléphone et les réseaux
informatiques.
 Paire torsadée blindée
Shielded twisted pair (STP) - nouvelle dénomination U/FTP. Chaque paire
torsadée blindée (ou STP pour shielded twisted pairs) est entourée d’une couche
conductrice de blindage, de façon similaire à un câble coaxial. Cela permet une
meilleure protection contre les interférences. Elle est communément utilisée dans
les réseaux token ring.
 Shielded and foiled twisted pair (SFTP) - nouvelle dénomination SF/UTP.
Câble doté d’un double écran commun à l’ensemble des paires (feuille métallisée
et tresse).
 Paire torsadée super blindée
Shielded and shielded twisted pair (SSTP) - nouvelle dénomination S/FTP.
Câble STP doté en plus d’un écran commun entre la gaine extérieure et les 4
paires.

42. CHAPITRE II : Etude et conception du réseau LAN
42
4.2. Les Catégories de câbles :
La catégorie du câble est définie à partir des mesures réalisées sur les
composant en laboratoire par les constructeurs, on peut donc identifier quatre
catégories de câble cat 3, cat 4, cat 5, Cat 5E
et deux autres cat6 et cat7 qui sont
en cours.
Les composants de la catégorie 5 et 5E
sont identiques, la différence provient
du fait que les composants de cat 5e ont des meilleurs résultats lors des tests en
laboratoire. En ce qui concerne la catégorie 6 le standard de la prise reste le
format RJ45.
Le câble catégorie 6 de classe E est une évolution en termes de gradation des
performances du câblage pour les liaisons de type Ethernet utilisant des
conducteurs à paires torsadées non blindées. Il est rétro-compatible avec les câbles
catégories 5 UTP et 5e FTP de classe D et permet de transmettre des données à des
fréquences jusqu'à 250 MHz et à des débits théoriques ne dépassant pas 1 Gbit/s,
ce type de câble peut permettre l'utilisation du standard 10GBASE-T -10 Gbits/s-
jusqu'à 50m).
La catégorie 6a est maintenant la plus récente. Elle est définie jusqu'à 500
MHz et est prévue pour le 10 Gigabit Ethernet (10GBASE-T).
Figure II.4.1 : Types de paires torsadées [8]

43. CHAPITRE II : Etude et conception du réseau LAN
43
Les caractéristiques des catégories de câbles sont représentées dans le
tableau ci-dessous :
Catégorie Caractéristiques
Catégorie 3 Câbles 100 , 120 ou 150 et connecteurs dont les caractéristiques de
transmission sont spécifiés jusqu'à 16 Mhz. Ethernet 10 Mbps, token ring
4Mbps, LocalTalk, Téléphonie.
Catégorie 4 Câbles 100 , 120 ou 150 et connecteurs dont les caractéristiques
de transmission sont spécifiées jusqu'à 20 Mhz. Ethernet 10 Mbps,
token ring 4Mbps et 16 Mbps, LocalTalk, Téléphonie.
Catégorie 5 Câbles 100 , 120 ou 150 et connecteurs dont les caractéristiques
de transmission sont spécifiées jusqu'à 100 Mhz. Ethernet 10 Mbps et
100 Mbps, token ring 4Mbps et 16 Mbps, ATM 155 Mbps.
Catégorie 5 E Câbles 100 , 120 et connecteurs dont les caractéristiques de
transmission sont spécifiées jusqu'à 100 Mhz. Ethernet 10 Mbps et 100
Mbps, token ring 4Mbps et 16 Mbps, ATM 155 Mbps.
Catégorie 6 et 6a Câbles 100 , 120 et connecteurs dont les caractéristiques de
transmission sont spécifiées jusqu'à 200 Mhz. Ethernet 10, 100 ou 1000
Mbps, ATM 155 Mbps.
Catégorie 7 Câbles 100 et connecteurs dont les caractéristiques de
transmission sont spécifiées jusqu'à 600 Mhz. Ethernet 10, 100 ou 1000,
10000 Mbps
4.3. Les Classes de câble :
Les classes de transmission sont définies à partir des mesures réalisées sur la
chaine de liaison, ces mesures sont réalisées sur le terrain lors de l’installation et
permettent de donner la classe de la transmission, on peut donc identifier cinq
classe d’application classe A, B, C, D et D new, deux autres classes sont en cours ;
Classe E et F.
Tableau II.4.2 : Catégories et caractéristique de câble [8]

44. CHAPITRE II : Etude et conception du réseau LAN
44
Les caractéristiques des classes d’application sont représentées dans le
tableau ci-dessous :
Classe Caractéristiques
Classe A
Application Voix et fréquence de transmission des informations
jusqu'à 100 KHz. Réseaux bas débit
Classe B
Application Data et fréquence de transmission des informations
jusqu'à 1 Mhz. Réseaux faible débit
Classe C
Application Data et fréquence de transmission des informations
jusqu'à 16 Mhz. Réseaux haut débit
Classe D
Application Data et fréquence de transmission des informations
jusqu'à 100 Mhz. Réseaux très haut débit
Classe E
Application Data et fréquence de transmission des informations
jusqu'à 200 Mhz. Réseaux très haut débit
Classe EA
Application Data et fréquence de transmission des informations
jusqu'à 500 Mhz. Réseaux très haut débit
Classe F
Application Data et fréquence de transmission des informations
jusqu'à 600 Mhz. Réseaux très haut débit
Classe FA
Application Data et fréquence de transmission des informations
jusqu'à 1 GHz. Réseaux très haut débit
Après la présentation des classes et catégories de câble voici donc un tableau
récapitulatif des distances maximales de lien selon le type et la classe
d’application comme définit dans la norme ISO 11 801 :
Cat du média Classe A Classe B Classe C Classe D et D new
Cat 3 2 km 500 m 100 m
Cat 4 3 km 600 m 150 m
Cat 5 et 5E 3 km 700 m 160 m 100 m
Tableau II.4.3(a): Classes et caractéristiques de câble [8]
Tableau II.4.3(b) : Distances opérationnelles des medias

45. CHAPITRE II : Etude et conception du réseau LAN
45
5. Conception du réseau du Carré Eden
5.1 Conception de la couche 1
La conception de la couche 1 ou le câblage physique est l’un des
éléments les plus importants à prendre en considération lors de la conception
d'un réseau , elle comprend généralement le type de câble a utiliser (câble de
cuivre ou fibre optique) ainsi que la structure globale du câblage , nous devons
donc choisir la topologie physique et logique du réseau ainsi que le type de câble a
utiliser pour le câblage.
Topologie physique :
Avant de choisir la topologie physique, il est nécessaire de prendre en
considération la faisabilité de l’installation, à première vue la topologie étoile
semble être la plus adapté à l’architecture du réseau du Carré Eden, ci-dessous le
tableau récapitulatif des avantages et inconvénients de la topologie étoile :
Avantages Inconvénients
* Il est très facile à installer et à gérer la
topologie de réseau en étoile car il est le plus
simple du lot quand il s'agit de la fonctionnalité.
* Il est facile de résoudre ce type de réseau que
tous les ordinateurs sont tributaires de la plate-
forme centrale qui signifie invariablement que
tout problème qui quitte le réseau inutilisable
peut être attribuée à la plate-forme centrale.
* Dans une topologie en étoile, les paquets de
données n'ont pas à se frayer un chemin à
travers différents nœuds qui permet de s'assurer
que le transfert de données est rapide.
* Dans le même temps, le fait que les paquets
de données que le faire à travers trois points
différents afin de garantir que les données sont
en sécurité.
* Le principal problème avec l'étoile la topologie
du réseau est le fait qu'il est très dépendant sur
le fonctionnement du noyau central.
* La taille du réseau dépend de combien de
connexions peuvent être faites sur le moyeu.
* Ce type de réseau nécessite plus de câble par
rapport à la topologie de bus linéaire ce qui
signifie que les dépenses engagées seraient
relativement élevés.
* La performance de l'ensemble du réseau est
directement liée à la performance du moyeu. Si
le serveur est lent, cela provoquera l'ensemble
du réseau de ralentir.
La plupart des inconvénients de la topologie en étoile tourne autour de la
dépendance à l'égard de l'ensemble du réseau sur la plate-forme centrale, ce qui
signifie que la défaillance du moyeu peut laisser l'ensemble du réseau inutilisable,
Tableau II.5.1: Avantages et inconvénients de la topologie étoile

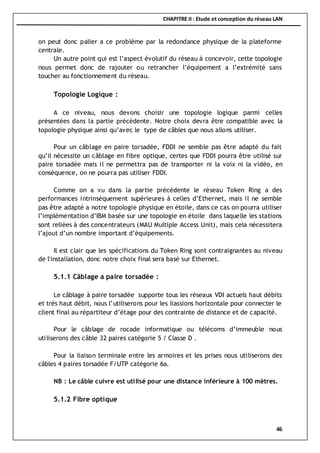

46. CHAPITRE II : Etude et conception du réseau LAN
46
on peut donc palier a ce problème par la redondance physique de la plateforme
centrale.
Un autre point qui est l’aspect évolutif du réseau à concevoir, cette topologie
nous permet donc de rajouter ou retrancher l’équipement a l’extrémité sans
toucher au fonctionnement du réseau.
Topologie Logique :
A ce niveau, nous devons choisir une topologie logique parmi celles
présentées dans la partie précédente. Notre choix devra être compatible avec la
topologie physique ainsi qu’avec le type de câbles que nous allons utiliser.
Pour un câblage en paire torsadée, FDDI ne semble pas être adapté du fait
qu’il nécessite un câblage en fibre optique, certes que FDDI pourra être utilisé sur
paire torsadée mais il ne permettra pas de transporter ni la voix ni la vidéo, en
conséquence, on ne pourra pas utiliser FDDI.
Comme on a vu dans la partie précédente le réseau Token Ring a des
performances intrinsèquement supérieures à celles d’Ethernet, mais il ne semble
pas être adapté a notre topologie physique en étoile, dans ce cas on pourra utiliser
l’implémentation d’IBM basée sur une topologie en étoile dans laquelle les stations
sont reliées à des concentrateurs (MAU Multiple Access Unit), mais cela nécessitera
l’ajout d’un nombre important d’équipements.
Il est clair que les spécifications du Token Ring sont contraignantes au niveau
de l'installation, donc notre choix final sera basé sur Ethernet.
5.1.1 Câblage a paire torsadée :
Le câblage à paire torsadée supporte tous les réseaux VDI actuels haut débits
et très haut débit, nous l’utiliserons pour les liassions horizontale pour connecter le
client final au répartiteur d’étage pour des contrainte de distance et de capacité.
Pour le câblage de rocade informatique ou télécoms d’immeuble nous
utiliserons des câble 32 paires catégorie 5 / Classe D .
Pour la liaison terminale entre les armoires et les prises nous utiliserons des
câbles 4 paires torsadée F/UTP catégorie 6a.
NB : Le câble cuivre est utilisé pour une distance inférieure à 100 mètres.
5.1.2 Fibre optique

47. CHAPITRE II : Etude et conception du réseau LAN
47
Nous utiliserons la fibre optique pour interconnecter les sous-répartiteurs au
répartiteur principal. Il est aussi possible de l’utiliser pour le raccordement d’un
poste de travail.
Avant de choisir le type de fibre optique à utiliser on essaiera de présenter les
différents types de fibre optique pour choisir le type le plus adapté à notre besoin.
Il existe 2 types de fibre optique la fibre multi-mode qui regroupe 3
catégories (OM1, OM2 et OM3) et la fibre monomode (OS1).
Ces fibres sont caractérisées par la taille du cœur, plus le cœur est gros plus
la lumière aura plus de chemins possibles pour se propager et plus forte sera la
dispersion modale signifiant un risque de perte de bande passante.
Caractéristiques des différentes fibres :
La fibre OM1 a un cœur de diamètre 62,5 microns (µ)
La fibre OM2 a un cœur de diamètre 50 microns (µ)
La fibre OM3 a un cœur de diamètre 50 microns (µ)
La fibre OS1 a un cœur de diamètre 9 microns (µ)
Les distances opérationnelles varient selon le type de fibre, le tableau ci-dessous
représente le type de fibre à utiliser selon de débit et la distance opérationnelle :
Distance Opérationnelle
Débits
300m 500m 2000m
10 Mbps OM1 OM1 OM1
100 Mbps OM1 OM1 OM1
1 Gbps OM1 OM2 OS1
10 Gbps OM3 OS1 OS1
Le tableau ci-dessous représente la longueur de la fibre selon la classe et le débit
Tableau II.5.1.2(a) : Type de fibre et distance opérationnelle selon le débit [10]

48. CHAPITRE II : Etude et conception du réseau LAN
48
Débits
Classe
1 Gbps 10 Gbps
OM1 62,5/125µ 2 m à 220 m 2 m à 33 m
OM2 50/125µ 2 m à 550 m 2 m à 82 m
OM3 50/125µ 2 m à 900 m 2 m à 300 m
OS1 9/125µ 2 m à 100 km 2 m à 40 km
Le choix de la fibre optique à utiliser est donc fixé sur des fibres optiques
multi-mode(OM2) 50/125µ qui se justifie par la longue distance et le débit
nécessaire.
NB : Pour les longues distances on utilise généralement des fibres
monomode (OS1).
5.2. Conception de la couche 2
Apres l’étape de la conception de la couche 1, la deuxième étape consiste à
développer une topologie LAN de couche 2, c'est-à-dire à ajouter des équipements
de couche 2 à notre topologie dont le but est d'améliorer ses fonctionnalités ainsi
que l’augmentation les performances des groupes de travail.
Nous utiliserons des commutateurs LAN pouvant attribuer la bande
passante par port, pour laisser davantage de bande passante aux câbles
verticaux.
Le câble vertical acheminera tout le trafic de données entre le répartiteur
principal et le répartiteur intermédiaire. Il est donc clair que sa capacité
souhaitée est supérieure à celle d’un câble horizontal.
5.2.1 Conception de la couche d’accès
La couche accès est le point d'entrée au réseau pour les stations de travail
utilisateur. Dans un réseau LAN, nous pouvons uti liser soi t de
commutateurs offrant une bande passante commutée soi t des
concentrateurs offrant une bande passant partagée. Les commutateurs de
la couche accès permettent d’offrir des services comme les VLANs, Leur objectif
principal est d’autoriser l’accès des utilisateurs finaux sur le réseau.
5.2.2 Conception de la couche distribution
Tableau II.5.1.2(b) : performances des fibres [11]

49. CHAPITRE II : Etude et conception du réseau LAN
49
La couche de distribution est le point de regroupement des connexions des
locaux techniques intermédiaires, elle permet donc de définir les domaines de
diffusion et de diffusion multipoint, le routage des Vlan et finalement la sécurité.
Les commutateurs de la couche de distribution doivent être en mesure de
supporter la totalité du trafic des équipements de la couche accès, ils doivent avoir
des performances plus élevées que les commutateurs de la couche d’accès.
Le schéma de câblage de la couche de distribution du réseau du Carré Eden
est représenté dans la figure ci-dessous :
 Le local technique du niveau R-2 va desservir tout le niveau.
 Le local technique du niveau R+2 zone 1 va desservir la zone 1 et la zone 2
du niveau R+2.
 Le local technique du niveau R+2 zone 4 va desservir la zone 4, la zone 3 du
niveau R+2 et le niveau RDC.
 Le local technique du niveau R+3 zone 1 va desservir la zone 1 du niveau R+3
 Le local technique du niveau R+3 zone 2 va desservir la zone 2 du niveau R+3
 Le local technique du niveau R+3 zone 4 va desservir la zone4 du niveau R+3
Figure II.5.2.2 : Synoptique de câblage des locaux techniques

50. CHAPITRE II : Etude et conception du réseau LAN
50
 Le local technique du niveau R+4 zone 1 va desservir la zone 1 du niveau R+4
et la zone 1 du niveau R+5.
 Le local technique du niveau R+4 zone 2 va desservir la zone 2 du niveau R+4
et la zone 2 du niveau R+5.
 Le local technique du niveau R+4 zone 3 va desservir la zone 3 du niveau R+4
la zone 3 du niveau R+5 et la zone 3 du niveau R+3.
 Le local technique du niveau R+4 zone 4 va desservir la zone 4 du niveau R+4
et la zone 4 du niveau R+5.
5.2.3 Equipements d’interconnexion
Nous devons choisir les équipements d’interconnexion pour la couche d’accès
et la couche de distribution dont nous aurons besoin, le tableau représentant les
caractéristiques et le prix de trois différentes marques se présente comme suit :
Propriétaire Série model POE puissance capacité Prix (MAD) type
CISCO
Cisco
Catalyst
3750-X
Series
WS-C3750X-
24P-L
370W 715W 24e+1Ge
3 2545
Accès
WS-C3750X-
48T-L
370W 715W 48e+4Ge 3 4585
Catalyst
4500 Series
Switches
Supervisor
7E
- -
4x10Ge
Up to 384
accès
7 5795
Distribution
Supervisor
7LE
- -
4x10Ge
Up to 240
accès
7 1674
Tableau II.5.2.3 (a) : Caractéristiques de commutateurs Cisco

51. CHAPITRE II : Etude et conception du réseau LAN
51
Propriétaire Série model POE puissance capacité Prix(MAD) type
HP
HP5500 HI
JG311A 141 W 512w 24e-2Ge 11545
Accès
JG312A 196 W 512W 48e-2Ge 22433
série10500
JC613A - -
4x10Ge
Up to 280
accès
3 8897 Distribution
JC612A - -
4x10Ge
Up to 196
accès
40000 Distribution
Propriétaire Série Model POE puissance capacité
Prix
(MAD)
type
AVAYA
-
Ethernet
2526T-PWR
152W 444w 24e+2Ge 6860 Accès
-
Ethernet
2550T
187W 512w 48e+4Ge 18587 Accès
Switch
8000 Series
Switch
8300 6-Slot
System
- -
4x10Ge
Up to 280
accès
3 5500 Distribution
Switch
8300 10-
Slot System
- -
4x10Ge
Up to 475
accès
3 7751 Distribution
5.2.4 Choix des matériels :
Comme on peut le remarquer les commutateurs Avaya Ethernet 2550T et
Ethernet 2526T-PWR répondent bien à nos besoins pour un prix plus bas que celui
des deux autres marques (HP, Cisco), nous allons donc opter pour le commutateur
Avaya pour la couche d’accès et pour la couche de distribution au niveau de la
laquelle on exigence des performances plus élevées qu’au niveau de la couche
d’accès.
Tableau II.5.2.3 (c) : Caractéristiques de commutateurs Avaya
Tableau II.5.2.3 (b) : Caractéristiques de commutateurs HP

52. CHAPITRE II : Etude et conception du réseau LAN
52
Nous devons calculer le nombre de port nécessaire pour les répartiteurs
intermédiaires et le répartiteur principal pour calculer le nombre de commutateurs
nécessaire. Pour cela nous devons avoir une idée sur les désignations de chaque
zone et de chaque niveau de l’hôtel, les tableaux ci-dessous représente les
désignations de chaque zone et niveau :
Niveau Zone
Prise
informatique
RJ45
Prise
téléphonique
RJ45
Prise
TV
RJ45
Sortie
de
câble
camera
Sortie
de
câble
Wifi
Niveau R-2 Z1 25 24 **** 12 ****
RDC Z4 12 10 **** 7 ****
Niveau Zone
Prise
informatique
RJ45
Prise
téléphonique
RJ45
Prise
TV
RJ45
Sortie
de
câble
camera
Sortie
de
câble
Wifi
Niveau
R+2
Z1 21 24 **** 4 4
Z2 90 33 9 6 10
Z3 11 5 **** 2 3
Z4 48 22 5 2 6
Niveau Zone
Prise
informatique
RJ45
Prise
téléphonique
RJ45
Prise
TV
RJ45
Sortie
de
câble
camera
Sortie
de
câble
Wifi
Niveau
R+3
Z1 53 52 26 2 8
Z2 37 35 18 2 5
Z3 21 32 17 2 5
Z4 55 47 26 2 8
Tableau II. 5.2.4(b) : Désignation du niveau R+2
Tableau II. 5.2.4(a) : Désignation des niveaux R-2 et RDC
Tableau II. 5.2.4(c) : Désignation du niveau R+3

53. CHAPITRE II : Etude et conception du réseau LAN
53
Niveau Zone
Prise
informatique
RJ45
Prise
téléphonique
RJ45
Prise
TV
RJ45
Sortie
de
câble
camera
Sortie
de
câble
Wifi
Niveau
R+4
Z1 52 36 26 2 8
Z2 56 35 25 2 7
Z3 31 33 14 2 5
Z4 59 41 24 2 8
Niveau Zone
Prise
informatique
RJ45
Prise
téléphonique
RJ45
Prise
TV
RJ45
Sortie
de
câble
camera
Sortie
de
câble
Wifi
Niveau
R+5
Z1 44 35 16 **** 8
Z2 46 33 17 **** 7
Z3 27 17 11 **** 5
Z4 55 35 22 **** 8
Nous pouvons ainsi calculer le nombre de port nécessaire par zones de niveau,
Les calculs sont présentés dans le tableau ci-dessous :
Zone
Z1 Z2 Z3 Z4
Niveau
R-2 61 ****** ****** ******
RDC ****** ****** ****** 29
R+2 53 148 21 83
R+3 141 97 77 138
R+4 124 125 85 134
R+5 103 103 60 120
Tableau II. 5.2.4(g) : Nombre de port par zone de niveau
Tableau II. 5.2.4(d) : Désignation du niveau R+4
Tableau II. 5.2.4(e) : Désignation du niveau R+5

54. CHAPITRE II : Etude et conception du réseau LAN
54
Apres nous pouvons calculer le nombre de ports ainsi que le nombre de
commutateur nécessaires pour chaque local technique, on rappelle que le réseau
comporte 10 locaux techniques intermédiaires et un local technique principale
comme le montre la figure II.5.2.2, à noter que le nombre de prise téléphonique
ne sera pas pris en compte pour le calcul du nombre de commutateurs nécessaires.
On revient donc sur le schéma de câblage de locaux techniques, à avoir qu’il y
a des locaux techniques qui desservent plus qu’une zone.
Les calculs sont présentés dans le tableau ci-dessous :
Désignation du local technique
Z1/R2 Z4/R2 Z1/R3 Z2/R3 Z4/R3 Z1/R4 Z2/R4 Z3/R4 Z4/R4 Z1/R-2
Nombre de
ports
201 133 141 97 138 227 228 222 254 61
Commutateur
24 port
1 ***** ***** 1 ***** ***** ***** ***** 1 1
Commutateur
48 ports
4 3 3 2 3 5 5 2 5 1
Apres avoir calculé le nombre de commutateurs nécessaires à la conception
du réseau ainsi que la longueur et le type de câble à utiliser, nous pouvons
maintenant estimer le cout prévisionnel de notre conception, mais avant, voici un
tableau récapitulatif des caractéristique et utilisation du matériel choisi :
Equipement Caractéristique utilisation
câble 32 paires catégorie 5 /
Classe D
Câbles 100 , 120 ou
150et connecteurs dont les
caractéristiques de
transmission sont spécifiés
jusqu'à 100 Mhz. Ethernet 10
Mbps et 100 Mbps.
Câblage de rocade
informatique
câbles 4 paires torsadées
F/UTP catégorie 6a
Câbles 100 , 120 et
connecteurs dont les
caractéristiques de
transmission sont spécifiées
jusqu'à 200 Mhz. Ethernet 10,
100 ou 1000Mb /s
liaisons terminales entre les
armoires et les prises
fibres optiques multi-
mode(OM2) 50/125µ
2 m à 550 m pour 1Gb /s
Interconnexion des répartiteurs
intermédiaires au répartiteur
principal
Tableau II. 5.2.4(h) : Nombre de ports et de commutateurs par local technique
Tableau II. 5.2.4(h) : Caractéristiques de et utilisation des câbles

55. CHAPITRE II : Etude et conception du réseau LAN
55
Equipement Caractéristique utilisation
AVAYA Ethernet 2526T-PWR 24e+2Ge
Commutateur de couche
d’accès
AVAYA Ethernet 2550T 48e+4Ge
Commutateur de couche de
distribution
5.2.5 : Evaluation financière
L’évaluation financière est représentée dans le tableau ci-dessous :
Equipement Quantité Prix unitaire Prix totale (MAD)
Prises murales
Femelle
2000 7,3 14.600
Connecteur 3402 5,4 18.371
Equipement Quantité Prix unitaire Prix total (MAD)
câble 32 paires
catégorie 5 / Classe D
30000(mètres) 9,4 56 .400
câbles 4 paires
torsadées F/UTP
catégorie 6a
120000(mètres) 14,5 435.000
fibres optiques multi-
mode(OM2) 50/125µ
1500 (mètres) 32 48.000
Equipement Quantité Prix unitaire Prix total (MAD)
AVAYA Ethernet
2526T-PWR 24 ports
4 7000 28.000
AVAYA Ethernet
2526T-PWR 48 ports
33 20000 660.000
AVAYA Switch 8300 6-
Slot System
3 40000 120.000
Tableau II. 5.2.4(i) : Caractéristiques de et utilisation des
commutateurs
Tableau II.5.2.5 (c) : Quantité et cout d’achat des commutateurs [13]
Tableau II. 5.2.5(a) : Quantité et coût d’achat des prises et des connecteurs
Tableau II. 5.2.5(b) : Quantité et coût d’achat des câbles

56. CHAPITRE II : Etude et conception du réseau LAN
56
Equipement Prix (MAD) Prix total (MAD)
Prises et connecteurs 32.971
1.380.371Câbles 539.400
Commutateurs 808.000
Le coût de la conception du réseau est donc estimé à 1.380.371 MAD.
Le coût ainsi calculé n’est pas le coût total de la conception du réseau Lan du
Carré Eden, nous devons y ajouter le coût de la main d’œuvre ainsi que des
équipements terminaux à savoir les points d’accès et les cameras de surveillance,
des documents et des logiciels nécessaires a la finalisation de la conception.
6. Conclusion
Le câblage prend aujourd’hui une importance croissante dans la réalisation
des réseaux de transmission de l’information.
Il est important de bien concevoir le câblage, pour optimiser son coût, tant
initial qu’a long terme. C’est là qu’apparaît l’avantage du pré-câblage sur le
câblage sur mesure, d’autre part il faut veiller à bien gérer les trafics circulant sur
le réseau tant qu’il y a des trafics exigeants en termes de débit et de délais de
transmission.
Pour bien concevoir notre réseau, il faut penser aussi à déployer un réseau
local sans fils WLAN qui permettra aux clients plus de mobilité, le réseau WLAN à
déployer devra être de sa part optimal et performant, une bonne planification nous
permettra donc de bien concevoir notre réseau WLAN.
Le chapitre suivant fera donc l’objet de la planification du réseau WLAN dans
lequel on traite les différents paramètres à prendre en compte.
Tableau II.5.2.5(d) : Evaluations financière

57. 57
CHAPITRE III : Etude et planification du réseau
WLAN

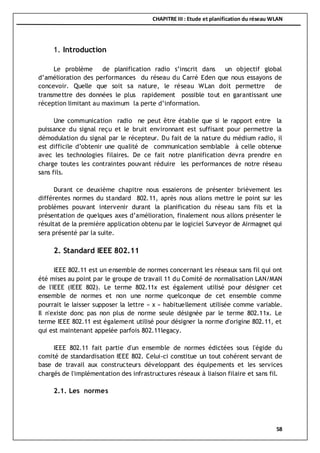

58. CHAPITRE III : Etude et planification du réseau WLAN
58
1. Introduction
Le problème de planification radio s’inscrit dans un objectif global
d’amélioration des performances du réseau du Carré Eden que nous essayons de
concevoir. Quelle que soit sa nature, le réseau WLan doit permettre de
transmettre des données le plus rapidement possible tout en garantissant une
réception limitant au maximum la perte d’information.
Une communication radio ne peut être établie que si le rapport entre la
puissance du signal reçu et le bruit environnant est suffisant pour permettre la
démodulation du signal par le récepteur. Du fait de la nature du médium radio, il
est difficile d’obtenir une qualité de communication semblable à celle obtenue
avec les technologies filaires. De ce fait notre planification devra prendre en
charge toutes les contraintes pouvant réduire les performances de notre réseau
sans fils.
Durant ce deuxième chapitre nous essaierons de présenter brièvement les
différentes normes du standard 802.11, après nous allons mettre le point sur les
problèmes pouvant intervenir durant la planification du réseau sans fils et la
présentation de quelques axes d’amélioration, finalement nous allons présenter le
résultat de la première application obtenu par le logiciel Surveyor de Airmagnet qui
sera présenté par la suite.
2. Standard IEEE 802.11
IEEE 802.11 est un ensemble de normes concernant les réseaux sans fil qui ont
été mises au point par le groupe de travail 11 du Comité de normalisation LAN/MAN
de l'IEEE (IEEE 802). Le terme 802.11x est également utilisé pour désigner cet
ensemble de normes et non une norme quelconque de cet ensemble comme
pourrait le laisser supposer la lettre « x » habituellement utilisée comme variable.
Il n'existe donc pas non plus de norme seule désignée par le terme 802.11x. Le
terme IEEE 802.11 est également utilisé pour désigner la norme d'origine 802.11, et
qui est maintenant appelée parfois 802.11legacy.
IEEE 802.11 fait partie d'un ensemble de normes édictées sous l'égide du
comité de standardisation IEEE 802. Celui-ci constitue un tout cohérent servant de
base de travail aux constructeurs développant des équipements et les services
chargés de l'implémentation des infrastructures réseaux à liaison filaire et sans fil.
2.1. Les normes

59. CHAPITRE III : Etude et planification du réseau WLAN
59
La toute première version de la norme 802.11 a été proposée en 1997. Elle
décrit les couches physiques et MAC pour une vitesse de transmission allant jusqu’à
2Mbits/s dans la bande des 900 MHz. Les extensions de cette norme sont les
suivantes [14] :
2.1.1. La norme 802.11a
La norme IEEE 802.11a (baptisé Wifi 5) est définie en 2001.Elle permet
d'obtenir un haut débit (54 Mbps théoriques, 30 Mbps réels). Son avantage par
rapport aux normes 802.1 1b/g est qu'elle dispose d'une plus grande bande
passante (5 GHz) donc peu encombrée, et offre des débits plus importants que
802.11 b (11 Mbps). I EEE 802.11 a utilise une technique de modulation OFDM. Les
inconvénients de cette norme sont sa faible portée (15m) et son incompatibilité
avec 802.11b.
2.1.2. La norme 802.11b
Le terme Wi -Fi, fait référence à cette norme qui fut la première norme des
WLAN utilisée par un grand nombre d'utilisateurs, elle a été approuvée le 16
Décembre 1999 par l'IEEE. La norme WiFi permet l’interopérabilité entres les
différents matériels existants, elle offre des débits de 11 Mbps, avec une portée de
300m dans un environnement dégagé. Elle fonctionne dans la bande des 2,4GHz,
séparée en plusieurs canaux.
Son inconvénient est le risque d'interférence avec les appareils fonctionnant
aux mêmes fréquences (four à micro onde, matériel sans fils, ...).
2.1.3. La norme 802.11g
Cette norme a été développée en 2003. Elle étend la norme 802.11b, en
augmentant le débit jusqu'à 54Mbps théorique (30 Mbps réels). Elle fonctionne aussi
à 2,4GHz, ce qui rend les deux normes parfaitement compatibles.
Grâce à cela, les équipements 802.11b sont utilisables avec les points d'accès
802.11g et vice- versa. Cependant, 802.11g utilise la technique de modulation
OFDM.
2.1.4. La norme 802.11n
La norme IEEE 802.11n, ratifiée en septembre 2009, permet d'atteindre un
débit théorique allant jusqu'à 450 Mbits/s sur chacune des bandes de fréquences
utilisable (2,4 GHz et 5 GHz). Elle améliore les standards précédents : IEEE 802.11a

60. CHAPITRE III : Etude et planification du réseau WLAN
60
pour la bande de fréquences des 5 GHz, IEEE 802.11b et IEEE 802.11g pour la bande
de fréquences des 2,4 GHz.
Amélioration par rapport aux normes IEEE 802.11a/b/g
La norme apporte des améliorations par rapport à IEEE 802.11a/b/g grâce aux
technologies suivantes :
 MIMO qui permet d'utiliser, à la fois, plusieurs émissions spatiales et
plusieurs antennes pour les récepteurs et émetteurs.
 Le regroupement des canaux radio permettant d'augmenter la bande
passante.
 L'agrégation de paquets de données qui permet l'augmentation des débits
Variante Débit Max Fréquence Canaux Modulation Radio
802.11a
2 Mb/s 2,4 GHz 3 FHSS ou DSSS
802.11a 54 Mb/s 5 GHz 19 OFDM
802.11b 11Mb/s 2,4GHz 3 DSSS ou HR-DSSS
802.11g 54Mb/s 2,4 GHz 3
DSSS ou HR-DSSS ou
OFDM
802.11n > 100 MB/s
2,4 GHz ou 5
GHz
3ou 19
DSSS ou HR-DSSS ou
OFDM
2.2 LA COUCHE PHYSIQUE 802.11
Comme il a été indiqué précédemment, le standard 802.11 d'origine a
défini trois couches physiques de base, FHSS, DSSS, IR, auxquelles ont été
rajoutées trois nouvelles couches physiques Wi-Fi (avec deux variantes au sein de
la solution 802.11b) et Wi-Fi5 (802.11a/g).
Tableau III.2.1.4 : Récapitulatif des caractéristiques des normes [15]

61. CHAPITRE III : Etude et planification du réseau WLAN
61
Figure III.2.2 (a): couches physiques du 802.11 [18]
Figure III.2.2(b) : débits et portées du 802.11 [18]

62. CHAPITRE III : Etude et planification du réseau WLAN
62

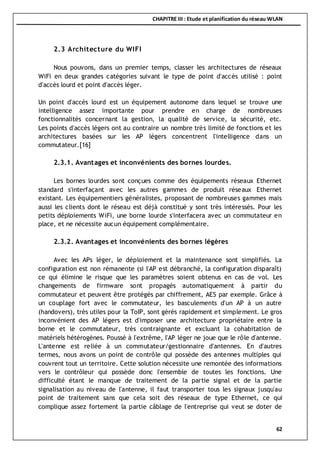

2.3 Architecture du WIFI
Nous pouvons, dans un premier temps, classer les architectures de réseaux
WiFi en deux grandes catégories suivant le type de point d'accès utilisé : point
d'accès lourd et point d'accès léger.
Un point d'accès lourd est un équipement autonome dans lequel se trouve une
intelligence assez importante pour prendre en charge de nombreuses
fonctionnalités concernant la gestion, la qualité de service, la sécurité, etc.
Les points d'accès légers ont au contraire un nombre très limité de fonctions et les
architectures basées sur les AP légers concentrent l'intelligence dans un
commutateur.[16]
2.3.1. Avantages et inconvénients des bornes lourdes.
Les bornes lourdes sont conçues comme des équipements réseaux Ethernet
standard s'interfaçant avec les autres gammes de produit réseaux Ethernet
existant. Les équipementiers généralistes, proposant de nombreuses gammes mais
aussi les clients dont le réseau est déjà constitué y sont très intéressés. Pour les
petits déploiements WiFi, une borne lourde s'interfacera avec un commutateur en
place, et ne nécessite aucun équipement complémentaire.
2.3.2. Avantages et inconvénients des bornes légères
Avec les APs léger, le déploiement et la maintenance sont simplifiés. La
configuration est non rémanente (si l'AP est débranché, la configuration disparaît)
ce qui élimine le risque que les paramètres soient obtenus en cas de vol. Les
changements de firmware sont propagés automatiquement à partir du
commutateur et peuvent être protégés par chiffrement, AES par exemple. Grâce à
un couplage fort avec le commutateur, les basculements d'un AP à un autre
(handovers), très utiles pour la ToIP, sont gérés rapidement et simplement. Le gros
inconvénient des AP légers est d'imposer une architecture propriétaire entre la
borne et le commutateur, très contraignante et excluant la cohabitation de
matériels hétérogènes. Poussé à l'extrême, l'AP léger ne joue que le rôle d'antenne.
L'antenne est reliée à un commutateur/gestionnaire d'antennes. En d'autres
termes, nous avons un point de contrôle qui possède des antennes multiples qui
couvrent tout un territoire. Cette solution nécessite une remontée des informations
vers le contrôleur qui possède donc l'ensemble de toutes les fonctions. Une
difficulté étant le manque de traitement de la partie signal et de la partie
signalisation au niveau de l'antenne, il faut transporter tous les signaux jusqu'au
point de traitement sans que cela soit des réseaux de type Ethernet, ce qui
complique assez fortement la partie câblage de l'entreprise qui veut se doter de

63. CHAPITRE III : Etude et planification du réseau WLAN
63
cette solution. Nous verrons que des propositions de standardisation sont en cours
de définition afin de traiter ce problème.
3. Réseau sans fil et perturbation d’environnement
3.1. Perturbation et sources d’interférence
Le bruit peut perturber énormément les communications en provoquant une
perte importante de paquets échangés. Si le rapport signal sur bruit n’est pas
suffisamment élevé, la communication ne sera tout simplement pas possible, même
si le signal reçu a une puissance importante.
3.3.1. Les réseaux voisins
La première source de bruit pour le WiFi est le WiFi, c’est-à-à dire que si un
voisin a déployé un réseau WiFi et que certains de ses points d’accès utilisent des
canaux proches ou identiques à ceux de nos points d’accès, alors nous allons subir,
tous les deux, des pertes importantes de débit.
La première chose qui doit être faite avant le déploiement est de faire un
audit de site qui permettra de vérifier s’il existe des réseaux voisins, sur quels
canaux, à quelle puissance, etc. Pour cela, on peut utiliser un analyseur du type
NetStumbler ou AirMagnet. Cela va donc nous permettre de savoir si un point
d’accès est déployé à proximité, quel canal il utilise et plus généralement quel est
le rapport signal sur bruit sur un canal donné.
Ensuite, il faut configurer chaque AP sur un canal libre et peu bruyant. Si on
va utiliser le 802.11b ou le 802.11g, il faut choisir des canaux assez éloignés de
ceux qui sont déjà occupés, car les canaux voisins se superposent, ce problème ne
se pose pas avec le 802.11a car tous les canaux sont indépendants comme le
montre la figure ci-dessous : il suffit donc de choisir un canal inoccupé.
Figure III .3.3.1(a) : Répartition des canaux autour de 5GHz

64. CHAPITRE III : Etude et planification du réseau WLAN
64
3.3.2 Le Bluetooth
Claviers, souris, imprimantes, PDA, ordinateurs et autres matériels utilisant la
technologie Bluetooth peuvent perturber le 802.11b et le 802.11g car ils emploient
la même bande de fréquences à 2,4 GHz. Puisque cette technologie repose sur la
modulation, l’ensemble des canaux WiFi est touché.
Heureusement, la puissance des équipements Bluetooth est en général assez
faible, donc le problème ne se pose que si l’on est à proximité (moins d’une
dizaine de mètres) d’un équipement Bluetooth. Par ailleurs, l’utilisation de ces
équipements est en général ponctuelle : synchronisation d’un PDA avec un
ordinateur, échange de cartes de visites électroniques entre ordinateurs et ainsi de
suite, donc le problème est souvent si limité dans le temps qu’on ne le remarque
pas.
Par ailleurs, si un équipement Bluetooth est fréquemment utilisé par vos
employés et pendant des durées importantes, comme des oreillettes sans fil
permettant de téléphoner sur IP, par exemple, alors les risques d’interférences
sont importants.
Une solution consiste à définir des règles d’usage des ondes radio au sein de
votre entreprise, par exemple en n’autorisant l’utilisation du Bluetooth que pour
synchroniser des PDA. Par ailleurs, certains produits Bluetooth savent détecter et
éviter les canaux occupés par le WiFi.
Une autre alternative est d’utiliser le 802.11a ou le 802.11n à 5 GHz, car à
ces fréquences on n’est pas du tout gêné par le Bluetooth. On verra cette partie
plus en détails dans les axes d’amélioration.
3.3.3. Les fours à micro-ondes
Une autre source de bruit très sérieuse est le four à micro-ondes. En effet,
ces fours sont présents chez beaucoup de particuliers et dans de nombreuses
Figure III.3.3.1(b) : Répartition des canaux autour de 2.4GHz [17]

65. CHAPITRE III : Etude et planification du réseau WLAN
65

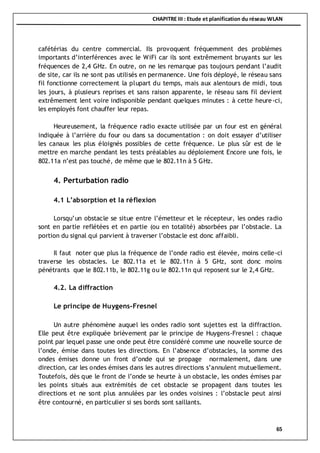

cafétérias du centre commercial. Ils provoquent fréquemment des problèmes
importants d’interférences avec le WiFi car ils sont extrêmement bruyants sur les
fréquences de 2,4 GHz. En outre, on ne les remarque pas toujours pendant l’audit
de site, car ils ne sont pas utilisés en permanence. Une fois déployé, le réseau sans
fil fonctionne correctement la plupart du temps, mais aux alentours de midi, tous
les jours, à plusieurs reprises et sans raison apparente, le réseau sans fil devient
extrêmement lent voire indisponible pendant quelques minutes : à cette heure-ci,
les employés font chauffer leur repas.
Heureusement, la fréquence radio exacte utilisée par un four est en général
indiquée à l’arrière du four ou dans sa documentation : on doit essayer d’utiliser
les canaux les plus éloignés possibles de cette fréquence. Le plus sûr est de le
mettre en marche pendant les tests préalables au déploiement Encore une fois, le
802.11a n’est pas touché, de même que le 802.11n à 5 GHz.
4. Perturbation radio
4.1 L’absorption et la réflexion
Lorsqu’un obstacle se situe entre l’émetteur et le récepteur, les ondes radio
sont en partie reflétées et en partie (ou en totalité) absorbées par l’obstacle. La
portion du signal qui parvient à traverser l’obstacle est donc affaibli.
Il faut noter que plus la fréquence de l’onde radio est élevée, moins celle-ci
traverse les obstacles. Le 802.11a et le 802.11n à 5 GHz, sont donc moins
pénétrants que le 802.11b, le 802.11g ou le 802.11n qui reposent sur le 2,4 GHz.
4.2. La diffraction
Le principe de Huygens-Fresnel
Un autre phénomène auquel les ondes radio sont sujettes est la diffraction.
Elle peut être expliquée brièvement par le principe de Huygens-Fresnel : chaque
point par lequel passe une onde peut être considéré comme une nouvelle source de
l’onde, émise dans toutes les directions. En l’absence d’obstacles, la somme des
ondes émises donne un front d’onde qui se propage normalement, dans une
direction, car les ondes émises dans les autres directions s’annulent mutuellement.
Toutefois, dès que le front de l’onde se heurte à un obstacle, les ondes émises par
les points situés aux extrémités de cet obstacle se propagent dans toutes les
directions et ne sont plus annulées par les ondes voisines : l’obstacle peut ainsi
être contourné, en particulier si ses bords sont saillants.

66. CHAPITRE III : Etude et planification du réseau WLAN
66
4.3. Les chemins multiples (multipath)
La réflexion et la diffraction sont utiles pour capter le signal à un endroit où
l’émetteur n’est pas visible : on dit qu’on est en condition de Non Line of Sight
(NLOS), c’est-à-dire que l’on n’a pas une ligne de vision directe. Mais les réflexions
et diffractions peuvent également être nuisibles lorsqu’elles font apparaître de
multiples chemins possibles entre l’émetteur et le récepteur (on parle de
multipath).
Dans ce cas, un même signal peut alors atteindre le récepteur à plusieurs
moments différents. Il y a alors trois conséquences néfastes possibles :
1. si le décalage dans le temps est tel que les différentes ondes soient en
opposition de phase, le signal est atténué, voire même complètement annulé si les
ondes opposées ont une puissance identique ;
2. en arrivant par plusieurs chemins distincts, le signal est étalé dans le temps et le
récepteur doit être capable de l’interpréter correctement ;
3. si le décalage est très important, un symbole peut arriver en même temps que le
symbole suivant (interférence inter-symboles ou ISI, voir le chapitre 2), ce qui
perturbe fortement la communication. Éviter les obstacles
5. Les axes d’amélioration
Comment réussir une liaison de point à point à haut débit sur une grande
distance ? Quelles antennes choisir ? Comment respecter la limite de puissance
légale tout en optimisant la portée ? Comment limiter le nombre de points d’accès
Figure III.4.3 : Phénomène de trajets multiples

67. CHAPITRE III : Etude et planification du réseau WLAN
67
à installer tout en ayant une bonne couverture radio ? Comment obtenir une grande
capacité et gérer de nombreux utilisateurs ?
Nous devons donc répondre à ces questions avant de passer à l’étape finale
qui est le déploiement.
5.1. Agir sur les antennes
Un premier axe d’amélioration consiste à utiliser des antennes directionnelles
ou sectorielles pour concentrer le signal vers la zone à couvrir, en essayant d’éviter
le débordement vers les cellules voisines. En complément, si l’AP le permet, on
peut également diminuer la puissance du signal émis. Il faut toutefois s’assurer que
la couverture dans la cellule ne soit pas détériorée.
En outre, une station associée à un AP émet sur le canal défini par cet AP.
Résultat, si un AP autorise des stations éloignées à s’associer à lui, ces stations
seront des sources d’interférences pour les autres AP utilisant le même canal.
Ainsi, il peut être intéressant de diminuer la sensibilité de l’AP pour empêcher des
stations distantes de s’y associer : elles choisiront automatiquement un AP plus
proche d’elles. Si l’AP n’offre pas l’option de réduire sa sensibilité, on peut
également utiliser un câble d’antenne à forte perte : cela reviendra à perdre
simultanément de la sensibilité et de la puissance d’émission, donc à réduire le
rayon de la cellule. C’est une moins bonne solution car la perte est à la fois à la
réception et à l’émission : il faut à nouveau faire attention à ne pas détériorer la
couverture au sein de la cellule.
En outre, on peut choisir d’installer des antennes hélicoïdales, car leur
polarisation circulaire permet de limiter l’effet des réflexions comme nous l’avons
vu plus haut.
5.2. Utiliser le 802.11a ou le 802.11n à 5 GHz
Une autre solution, sans doute la meilleure si l’on souhaite absolument avoir
un réseau sans fil très performant : utiliser le 802.11a ou le 802.11n à 5 GHz. En
effet, à 5 GHz, on dispose de 19 canaux indépendants. Ceci permet d’espacer bien
davantage les AP utilisant un même canal et de limiter ainsi considérablement les
interférences. La figure III.5.2 montre à quoi ressemble un déploiement à 5 GHz.

68. CHAPITRE III : Etude et planification du réseau WLAN
68
Un autre avantage considérable du WiFi à 5GHz est le fait que cette bande de
fréquences est peu encombrée : on ne sera pas gêné par le Bluetooth, les fours à
micro- ondes, les téléphones portables, etc. En outre, le WiFi à 5 GHz étant
relativement peu répandu en France, contrairement au 802.11b au 802.11g et au
802.11n à 2,4 GHz, il est peu probable que le réseau sans fil de votre voisin sera
en Wifi à 5 GHz : cela limite encore les possibilités d’interférences.
En revanche, le Wifi à 5 GHz n’a pas que des atouts : ses deux principaux
inconvénients par rapport au Wifi à 2,4 GHz sont le prix et le consensus. En effet,
les AP et les adaptateurs à 5 GHz sont en général légèrement plus chers que les
équipements à 2,4 GHz. D’autre part, le 5 GHz est encore rare en entreprise et il
l’est encore plus dans les hotspots. Il y a deux conséquences à cela : d’abord les
produits disponibles sont moins nombreux car le marché est plus restreint. Il existe
très peu d’ordinateurs portables vendus avec le WiFi à 5 GHz intégré. Ceci
commence toutefois à changer. D’autre part, si vous optez exclusivement pour le 5
GHz, les adaptateurs de vos employés ne leur permettront pas de se connecter à la
grande majorité des hotspots, ce qui est bien dommage car vous perdrez ainsi une
partie de l’intérêt du WiFi : la possibilité pour vos employés de se connecter
pendant leurs déplacements, dans des hôtels, des aéroports et tout autre lieu
public.
Une bonne solution consiste à déployer un réseau à double radio, l’une en
802.11b/g et l’autre en 802.11n à 5 GHz, et d’équiper les employés avec des
adaptateurs 802.11a/b/g/n. Ils pourront ainsi se connecter dans tous les hotspots,
utiliser le WiFi chez eux avec un routeur WiFi bas de gamme, tout en profitant
d’une excellente connexion WiFi en 802.11n à 5 GHz au bureau.
5.3. Réduire les problèmes de NLOS et de réflexion
Figure III.5.2 : Maillages à 5GHz [18]

69. CHAPITRE III : Etude et planification du réseau WLAN
69

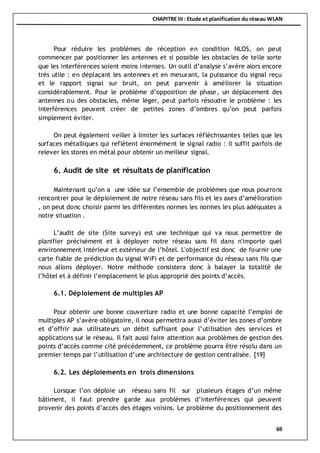

Pour réduire les problèmes de réception en condition NLOS, on peut
commencer par positionner les antennes et si possible les obstacles de telle sorte
que les interférences soient moins intenses. Un outil d’analyse s’avère alors encore
très utile : en déplaçant les antennes et en mesurant, la puissance du signal reçu
et le rapport signal sur bruit, on peut parvenir à améliorer la situation
considérablement. Pour le problème d’opposition de phase, un déplacement des
antennes ou des obstacles, même léger, peut parfois résoudre le problème : les
interférences peuvent créer de petites zones d’ombres qu’on peut parfois
simplement éviter.
On peut également veiller à limiter les surfaces réfléchissantes telles que les
surfaces métalliques qui reflètent énormément le signal radio : il suffit parfois de
relever les stores en métal pour obtenir un meilleur signal.
6. Audit de site et résultats de planification
Maintenant qu’on a une idée sur l’ensemble de problèmes que nous pourrons
rencontrer pour le déploiement de notre réseau sans fils et les axes d’amélioration
, on peut donc choisir parmi les différentes normes les normes les plus adéquates a
notre situation .
L’audit de site (Site survey) est une technique qui va nous permettre de
planifier précisément et à déployer notre réseau sans fil dans n'importe quel
environnement intérieur et extérieur de l’hôtel. L'objectif est donc de fournir une
carte fiable de prédiction du signal WiFi et de performance du réseau sans fils que
nous allons déployer. Notre méthode consistera donc à balayer la totalité de
l’hôtel et à définir l’emplacement le plus approprié des points d’accès.
6.1. Déploiement de multiples AP
Pour obtenir une bonne couverture radio et une bonne capacité l’emploi de
multiples AP s’avère obligatoire, il nous permettra aussi d’éviter les zones d’ombre
et d’offrir aux utilisateurs un débit suffisant pour l’utilisation des services et
applications sur le réseau. Il fait aussi faire attention aux problèmes de gestion des
points d’accès comme cité précédemment, ce problème pourra être résolu dans un
premier temps par l’utilisation d’une architecture de gestion centralisée. [19]
6.2. Les déploiements en trois dimensions
Lorsque l’on déploie un réseau sans fil sur plusieurs étages d’un même
bâtiment, il faut prendre garde aux problèmes d’interférences qui peuvent
provenir des points d’accès des étages voisins. Le problème du positionnement des

70. CHAPITRE III : Etude et planification du réseau WLAN
70
points d’accès devient assez complexe lorsque l’on rajoute cette troisième
dimension verticale. Une façon de procéder est de disposer les AP en un maillage
hexagonal au 1er étage, puis on place les points d’accès du 2eme étage en un
maillage hexagonal décalé par rapport à celui du 1er étage de sorte qu’aucun point
d’accès ne soit à la verticale directe d’un autre point d’accès. Et ainsi de suite
pour chaque étage.
Comme on peut le voir, un déploiement en 3D avec seulement trois canaux
est presque irréalisable sans interférences. Dans ce contexte, l’avantage du 5 GHz
est très important il nous permettra de disposer de plus de canaux pour éviter les
interférences.
6.3. L’audit de site
Pour savoir combien d’AP installer et où les placer, la solution la plus simple
consiste à réaliser ce qu’on appelle un « audit de site » (site survey). Cela consiste
à installer un ou plusieurs AP aux endroits qui paraissent les plus adaptés, puis à
mesurer le signal en se déplaçant dans les locaux. Il n’est pas nécessaire de
connecter les AP au réseau, mais simplement de les alimenter en électricité et de
les allumer. Si l’on observe des zones d’ombre, des interférences ou encore un
débit insuffisant, il faut déplacer les AP et recommencer. Bien que cela soit une
solution assez « artisanale », elle est assez fiable pour s’assurer que la couverture
radio soit bonne1. Les outils que l’on peut utiliser pour réaliser l’audit de site sont
très nombreux. Nous allons commencer par les plus simples pour aboutir aux plus
complets.
6.4. Outil de cartographie radio Surveyor Airmagnet
Figure III.6.2 (a): Déploiement des points d’accès en 3D [18]

71. CHAPITRE III : Etude et planification du réseau WLAN
71
Pendant un audit de site, certains outils d’analyse sont capables
d’enregistrer les paramètres radio et de les associer à un point sur un plan des
locaux. Ceci permet à la fois de visualiser la couverture radio, mais aussi de
réaliser des simulations. Nous avons donc utilisé le logiciel Surveyor de Airmagnet
qui fonctionne de la manière suivante:
 L’utilisateur choisit un nouveau projet et spécifie son nom
 Apres l’utilisateur doit spécifier les informations du plan à charger
Figure III.6.4(a): Chargement de nouveau projet

72. CHAPITRE III : Etude et planification du réseau WLAN
72
 L’utilisateur doit ensuite spécifier les informations concernant l’environnement du
site
Figure III.6.4(b): Spécification des informations du site
Figure III.6.4(c): Spécification des informations de l’environnement

73. CHAPITRE III : Etude et planification du réseau WLAN
73
 Apres la spécification des informations le l’environnement du site l’utilisateur doit
charger le plan du site qui doit être soit en format image ou AUTOCAD.
 L’utilisateur doit choisir le canal et la période de scan
Figure III.6.4(d): Chargement du plan du site
Figure III.6.4(e): Spécifications des canaux et période de scan

74. CHAPITRE III : Etude et planification du réseau WLAN
74
 Finalement l’utilisateur doit effectuer un balayage du plan de site en effectuant des
cliques sur différents point pour avoir les informations concernant la couverture dans ce
point.
Avec cet outil, il est également possible d’effectuer quelques simulations :
par exemple, que se passerait-il si la puissance d’émission de tel AP était plus
faible, ou plus élevée ? Surveyor n’a toutefois pas vocation à être un logiciel de
simulation complet : il est impossible de déplacer « virtuellement » un AP, de
simuler l’ajout d’une antenne directionnelle ou encore l’impact d’un nouvel
obstacle. Pour cela, il faut refaire une mesure sur le terrain. Le plan est un
support visuel pour l’utilisateur mais il n’est absolument pas pris en compte par le
logiciel pour ses calculs de propagation radio. Le but de ce produit n’est pas de
modéliser, mais bien d’analyser.
Figure III.6.4(f): Balayage du site

75. CHAPITRE III : Etude et planification du réseau WLAN
75
Un autre avantage des logiciels de cartographie est la documentation : les
cartes imprimées sont bien plus claires pour tout un chacun qu’une obscure
liste de paramètres radio griffonnés sur une feuille de papier. Par ailleurs, il est
intéressant de refaire régulièrement la cartographie radio après le déploiement
pour observer d’éventuels changements de la couverture radio et de comparer la
carte obtenue avec les précédentes, les changements sont plus faciles à
remarquer.
6.5. Présentation du site d’audit
La figure ci-dessous représente le déploiement des points d’accès au niveau
de l’étage 3 sur la zone 1, les résultats obtenus seront donc en fonction des
positions indiquées dans la figure ci-dessous.
Figure III.6.4(g): Fonctionnement du logiciel Surveyor [20]

76. CHAPITRE III : Etude et planification du réseau WLAN
76
Les point d’accès installés sont de type indoor et vont servir pour la
couverture des couloirs et des chambres de l’hôtel. La deuxième partie concernant
le déploiement en outdoor dans la zone commune n’a pas été traité dans ce
chapitre ,il faut noter que cette première planification n’est qu’un premier test
d’analyse basé sur un choix des positions des points d’accès arbitraire, le choix
final des positions des points d’accès sera en fonction des résultat obtenus.
Le choix d’une architecture centralisée basée sur des points d’accès légers est
évident, le nombre important de points d’accès (environ 100 APs) à déployer ne
sera pas facile à gérer, cela justifie notre choix d’une architecture centralisée.
Concernant les normes, on va opter pour la norme 802.11g pour le
déploiement en indoor, et le 802.11n pour le déploiement en outdoor.
6.6. Résultats de l’audit de site
Figure III.6.5: Positions des points d’accès

77. CHAPITRE III : Etude et planification du réseau WLAN
77
Distribution de signal :
Comme on peut le voir sur la figure le niveau du signal dans l’ensemble de
l’étage est compris en -50dBm et -70dBm, on remarque aussi un niveau de signal
élevé au voisinage des point d’accès qui s’affaiblit au fur et à mesure qu’on
s’éloigne du point d’accès.

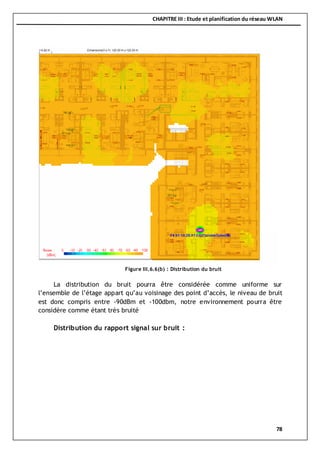

Distribution du bruit :
Figure III.6.6(a): Distribution du signal

78. CHAPITRE III : Etude et planification du réseau WLAN
78
La distribution du bruit pourra être considérée comme uniforme sur
l’ensemble de l’étage appart qu’au voisinage des point d’accès, le niveau de bruit
est donc compris entre -90dBm et -100dbm, notre environnement pourra être
considère comme étant très bruité
Distribution du rapport signal sur bruit :
Figure III.6.6(b) : Distribution du bruit

79. CHAPITRE III : Etude et planification du réseau WLAN
79
Le rapport signal sur bruit est donc compris entre 50dB et 40dB comme on le
voit sur la figure, la valeur du rapport étant positive cela signifie que le niveau du
signal dépasse celui du bruit.
6.7. Analyse des résultats de l’audit de site
Les performances du déploiement d’un réseau local sans fils exige plus que
veiller a ce les utilisateurs sont en mesure de se connecter a un point d’accès, la
définition d’un rapport signal sur bruit nous permettra donc de définir les limites
de performance de notre déploiement.
Lors d’un audite de site il est important de définir les limites de la portée
d’un point d’accès en se basant sur le rapport signal sur bruit qui le niveau de
signal(en dBm) moins le niveau de bruit (en dBm), par exemple un niveau de signal
Figure III.6.6(c): Distribution du rapport signal sur bruit

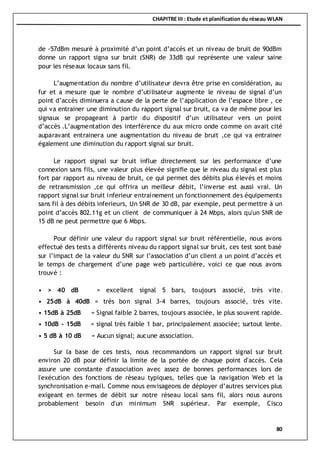

80. CHAPITRE III : Etude et planification du réseau WLAN
80
de -57dBm mesuré à proximité d’un point d’accès et un niveau de bruit de 90dBm
donne un rapport signa sur bruit (SNR) de 33dB qui représente une valeur saine
pour les réseaux locaux sans fil.
L’augmentation du nombre d’utilisateur devra être prise en considération, au
fur et a mesure que le nombre d’utilisateur augmente le niveau de signal d’un
point d’accès diminuera a cause de la perte de l’application de l’espace libre , ce
qui va entrainer une diminution du rapport signal sur bruit, ca va de même pour les
signaux se propageant à partir du dispositif d’un utilisateur vers un point
d’accès .L’augmentation des interférence du aux micro onde comme on avait cité
auparavant entrainera une augmentation du niveau de bruit ,ce qui va entrainer
également une diminution du rapport signal sur bruit.
Le rapport signal sur bruit influe directement sur les performance d’une
connexion sans fils, une valeur plus élevée signifie que le niveau du signal est plus
fort par rapport au niveau de bruit, ce qui permet des débits plus élevés et moins
de retransmission ,ce qui offrira un meilleur débit, l’inverse est aussi vrai. Un
rapport signal sur bruit inferieur entrainement un fonctionnement des équipements
sans fil à des débits inferieurs, Un SNR de 30 dB, par exemple, peut permettre à un
point d’accès 802.11g et un client de communiquer à 24 Mbps, alors qu'un SNR de
15 dB ne peut permettre que 6 Mbps.
Pour définir une valeur du rapport signal sur bruit référentielle, nous avons
effectué des tests a différents niveau du rapport signal sur bruit, ces test sont basé
sur l’impact de la valeur du SNR sur l’association d’un client a un point d’accès et
le temps de chargement d’une page web particulière, voici ce que nous avons
trouvé :
• > 40 dB = excellent signal 5 bars, toujours associé, très vite.
• 25dB à 40dB = très bon signal 3-4 barres, toujours associé, très vite.
• 15dB à 25dB = Signal faible 2 barres, toujours associée, le plus souvent rapide.
• 10dB - 15dB = signal très faible 1 bar, principalement associée; surtout lente.
• 5 dB à 10 dB = Aucun signal; aucune association.
Sur la base de ces tests, nous recommandons un rapport signal sur bruit
environ 20 dB pour définir la limite de la portée de chaque point d'accès. Cela
assure une constante d'association avec assez de bonnes performances lors de
l'exécution des fonctions de réseau typiques, telles que la navigation Web et la
synchronisation e-mail. Comme nous envisageons de déployer d’autres services plus
exigeant en termes de débit sur notre réseau local sans fil, alors nous aurons
probablement besoin d'un minimum SNR supérieur. Par exemple, Cisco

81. CHAPITRE III : Etude et planification du réseau WLAN
81
recommande 25 dB pour leurs systèmes de téléphonie vocale sans fil. En outre, une
plus grande marge (à savoir, plus haut SNR), est nécessaire dans notre cas, vu qu’il
il ya beaucoup de propagation du signal par trajets multiples et beaucoup de
collisions. Gardez à l'esprit que le niveau correspondant de la performance ne se
produit que dans la limite de chaque point d'accès. Les utilisateurs associant avec
des points d'accès de plus près auront de meilleures performances et un meilleur
SNR.
Revenons a la distribution du niveau du SNR dans notre cas , une valeur du
rapport signal sur bruit comprise entre 40dB et 50dB pourra être considérée comme
étant élevée, on s’aperçois donc que notre première planification et assez bonne,
mais pour mieux évaluer les performance de notre réseau sans fil nous devons
effectuer une simulation de la couverture radio qui pourra être faite a l’aide des
outils simulation, comme le logiciel Modeler de la société OPNET (auquel il faut
rajouter le module pour les réseaux sans fil) ou encore RingMaster de la société
Trapèze Networks . Pour que le résultat de la simulation soit significatif, il est
nécessaire de saisir beaucoup d’informations, comme le plan des bureaux, la
position des principaux obstacles, le matériau et l’épaisseur des cloisons, etc. Il
peut parfois s’agir de l’unique solution possible si un test sur le terrain est
impossible : par exemple si le bâtiment est en construction.
Ces outils peuvent être utilisés avant l’audit de site pour avoir une idée du
nombre d’AP nécessaires et de leur positionnement (au moins approximatif) pour
obtenir la meilleure couverture et le meilleur débit, mais il est tout de même
fortement conseillé de faire des analyses sur le terrain avant le déploiement
proprement dit.
Le prix de ces logiciels est assez élevé, ce qui explique sans doute en grande
partie pourquoi les audits de site sont encore de loin la solution préférée par les
entreprises pour préparer les déploiements.
Recommandation
Lors de la mesure du rapport SNR, il faut utiliser si possible des cartes wifi et
des antennes équivalentes a ceux que les utilisateurs pourront utiliser. Un écart de
gain d'antenne entre l'équipement d’études et le dispositif de l'utilisateur, par
exemple, se traduira probablement par des utilisateurs ayant des performances
différentes que ce que vous avez mesuré au cours de l'étude. En outre, certaines
cartes wifi ont de meilleures puissances de transmission et de sensibilité de
réception que d'autres, qui peuvent secouer vos résultats si vous n'utilisez pas les
cartes wifi que les utilisateurs auront, dans ce cas il est préférable d’utiliser des
équipements de performances moyennes pour mieux encadrer les estimations.

82. CHAPITRE III : Etude et planification du réseau WLAN
82
Les modifications apportées à l'installation, telles que l'ajout de murs et le
mouvement des grandes boîtes affecteront SNR. Ainsi, il est généralement
nécessaire de revérifier le SNR de temps en temps, même après que le réseau soit
opérationnel. Cela peut se faire facilement avec les outils comme Surveyor de
Airmagnet que nous avions utilisé nous même. Si vous trouvez que le SNR est
inférieur à la valeur minimale dans certaines zones, envisagez donc d'installer des
points d'accès supplémentaires ou déplacer les points d’accès existants pour mieux
distribuer les signaux.
7. Conclusion
L'utilisation d'une valeur du rapport signal sur bruit particuliers comme une
référence pour la couverture du signal est certainement une bonne pratique, mais
avant de rendre le système opérationnel, il faut effectuer toujours des tests de
vérification approfondis des applications, telles que la navigation Web, e-mail et la
téléphonie vocale, en utilisant les machines clientes typiques seront effectivement
utiliser le réseau. Cela donne l'assurance que notre réseau sans fil sera en effet
satisfaisant à nos exigences de couverture et de performances.
Apres la conception de notre réseau Lan et WLAN nous devons impérativement
les sécurisés, nous devons donc choisir une politique de sécurité selon nos besoin et
nos exigences. Dans le chapitre suivant nous essaierons de présenter deux
politiques de sécurité du réseau interne ainsi que les méthodes de sécurité qui
devra être mise en place pour sécuriser le réseau sans fils.

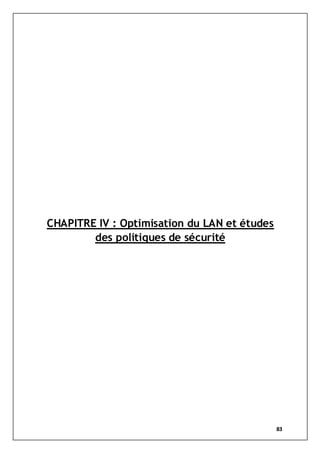

83. 83
CHAPITRE IV : Optimisation du LAN et études
des politiques de sécurité

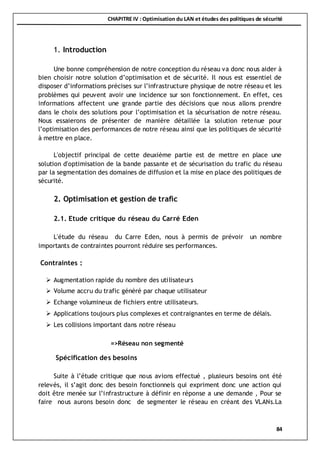

84. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
84
1. Introduction
Une bonne compréhension de notre conception du réseau va donc nous aider à
bien choisir notre solution d’optimisation et de sécurité. Il nous est essentiel de
disposer d’informations précises sur l’infrastructure physique de notre réseau et les
problèmes qui peuvent avoir une incidence sur son fonctionnement. En effet, ces
informations affectent une grande partie des décisions que nous allons prendre
dans le choix des solutions pour l’optimisation et la sécurisation de notre réseau.
Nous essaierons de présenter de manière détaillée la solution retenue pour
l’optimisation des performances de notre réseau ainsi que les politiques de sécurité
à mettre en place.
L'objectif principal de cette deuxième partie est de mettre en place une
solution d'optimisation de la bande passante et de sécurisation du trafic du réseau
par la segmentation des domaines de diffusion et la mise en place des politiques de
sécurité.
2. Optimisation et gestion de trafic
2.1. Etude critique du réseau du Carré Eden
L'étude du réseau du Carre Eden, nous à permis de prévoir un nombre
importants de contraintes pourront réduire ses performances.
Contraintes :
 Augmentation rapide du nombre des utilisateurs
 Volume accru du trafic généré par chaque utilisateur
 Echange volumineux de fichiers entre utilisateurs.
 Applications toujours plus complexes et contraignantes en terme de délais.
 Les collisions important dans notre réseau
=>Réseau non segmenté
Spécification des besoins
Suite à l’étude critique que nous avions effectué , plusieurs besoins ont été
relevés, il s’agit donc des besoin fonctionnels qui expriment donc une action qui
doit être menée sur l’infrastructure à définir en réponse a une demande , Pour se
faire nous aurons besoin donc de segmenter le réseau en créant des VLANs.La

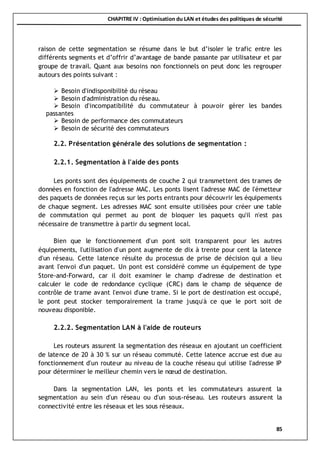

85. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
85
raison de cette segmentation se résume dans le but d’isoler le trafic entre les
différents segments et d’offrir d’avantage de bande passante par utilisateur et par
groupe de travail. Quant aux besoins non fonctionnels on peut donc les regrouper
autours des points suivant :
 Besoin d'indisponibilité du réseau
 Besoin d'administration du réseau.
 Besoin d'incompatibilité du commutateur à pouvoir gérer les bandes
passantes
 Besoin de performance des commutateurs
 Besoin de sécurité des commutateurs
2.2. Présentation générale des solutions de segmentation :
2.2.1. Segmentation à l'aide des ponts
Les ponts sont des équipements de couche 2 qui transmettent des trames de
données en fonction de l'adresse MAC. Les ponts lisent l'adresse MAC de l'émetteur
des paquets de données reçus sur les ports entrants pour découvrir les équipements
de chaque segment. Les adresses MAC sont ensuite utilisées pour créer une table
de commutation qui permet au pont de bloquer les paquets qu'il n'est pas
nécessaire de transmettre à partir du segment local.
Bien que le fonctionnement d'un pont soit transparent pour les autres
équipements, l'utilisation d'un pont augmente de dix à trente pour cent la latence
d'un réseau. Cette latence résulte du processus de prise de décision qui a lieu
avant l'envoi d'un paquet. Un pont est considéré comme un équipement de type
Store-and-Forward, car il doit examiner le champ d'adresse de destination et
calculer le code de redondance cyclique (CRC) dans le champ de séquence de
contrôle de trame avant l'envoi d'une trame. Si le port de destination est occupé,
le pont peut stocker temporairement la trame jusqu'à ce que le port soit de
nouveau disponible.
2.2.2. Segmentation LAN à l'aide de routeurs
Les routeurs assurent la segmentation des réseaux en ajoutant un coefficient
de latence de 20 à 30 % sur un réseau commuté. Cette latence accrue est due au
fonctionnement d'un routeur au niveau de la couche réseau qui utilise l'adresse IP
pour déterminer le meilleur chemin vers le nœud de destination.
Dans la segmentation LAN, les ponts et les commutateurs assurent la
segmentation au sein d'un réseau ou d'un sous-réseau. Les routeurs assurent la
connectivité entre les réseaux et les sous réseaux.

86. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
86
En outre, les routeurs n'envoient pas de diffusion, tandis que les
commutateurs et les ponts doivent transmettre des trames de diffusion.
2.2.3. Segmentation LAN à l'aide de commutateurs
La commutation LAN réduit les pénuries de bande passante et les goulots
d'étranglement sur le réseau, comme ceux qui se produisent entre plusieurs
stations de travail et un serveur de fichiers distant. Un commutateur divise un
réseau LAN en micro segments afin de réduire la taille des domaines de collision.
Cependant, tous les hôtes connectés au commutateur restent dans le même
domaine de diffusion.
Dans un LAN Ethernet commuté parfait, les nœuds d'émission et de réception
opèrent comme s'ils étaient les seuls nœuds du réseau. Lorsque ces deux nœuds
établissent une liaison, ou circuit virtuel, ils accèdent au maximum de bande
passante disponible. Ces liaisons offrent un débit plus important que les LAN
Ethernet connectés via des ponts ou des concentrateurs.
Figure IV.2.2.2 Réseau segmenté par routeur

87. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
87
2.3. Choix d'une solution
Le réseau du Carré Eden est un réseau commuté Ethernet. La solution de
segmentation LAN à base de commutateurs, en implémentant le VLAN de niveau 1
réduira considérablement la taille des domaines de diffusion. Cette solution est
attrayante du point de vue gestion du réseau et de bande passantes. Elle pourra
répondre à notre besoin d'optimisation du réseau dans l'utilisation de ses services
(voix/données/images).
2.3.1 Méthodes d'implantation des VLANs
On distingue généralement trois techniques pour construire des VLAN, en
fonction de leurs méthodes de travail, nous pouvons les associer à une couche
particulière du modèle OSI.
VLAN de niveau 1 ou VLAN par port :
Cette technique consiste à affecter chaque port des commutateurs à un VLAN.
L'appartenance d'une carte réseau à un VLAN est déterminée par sa connexion à un
port du commutateur. Les ports sont donc affectés statiquement à un VLAN.
Les ports des commutateurs sont associés à des VLANs comme le montre la
figure ci-dessous :
 Ports 1,2 et 3 appartiennent au VLAN 1
 Ports 4,5 et 6 au VLAN 2
 Ports 7 et 8 au VLAN 3
Figure IV.2.2.3 Réseau segmenté par commutateur

88. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
88
VLAN de niveau 2 ou VLAN MAC :
Cette technique consiste à affecter chaque adresse MAC à un VLAN.
L'appartenance d'une carte réseau à un VLAN est déterminée par son adresse MAC.
En faite il s'agit à partir de l'association Mac/VLAN d'affecter dynamiquement les
ports des commutateurs à chacun des VLAN.
VLAN de niveau 3 ou VLAN d'adresses réseaux :
Cette technique consiste à affecter un protocole de niveau 3 ou de niveau
supérieur à un VLAN. L'appartenance d'une carte réseau à un VLAN est déterminée
par le protocole de niveau 3 ou supérieur qu'elle utilise. En faite il s'agit à partir de
l'association protocole/VLAN d'affecter dynamiquement les ports des commutateurs
a chacun des VLAN.
Le tableau ci-dessous représente les différents types de VLans et leurs
caractéristiques :
Figure IV.2.3.1(a) : Vlan par port
Figure IV.2.3.1(b) Vlan par adresse MAC

89. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
89
Types de VLANs Description
VLAN niveau 1
Basé sur le port
 Configuration la plus courante.
 Ports affectés individuellement à un ou plusieurs
VLANs
 Facile à mettre en place.
 Couplé à DHCP, les VLAN par ports offrent une bonne
flexibilité.
 Les interfaces de gestion des commutateurs
permettent une configuration facile.
VLAN niveau 2
Basé sur l'adresse
MAC
 Rarement utilisé.
 L'adresse MAC détermine l'appartenance à un VLAN
 Les commutateurs s'échangent leurs tables d'adresses
MAC ce qui peut ralentir les performances.
 Difficile à administrer, à dépanner et à gérer.
VLAN niveau 3 Basé
sur le protocole
 Pas utilisé aujourd'hui à cause de la présence de DHCP
 L'adresse IP (sous-réseau) détermine l'appartenance à
un VLAN
2.4 Etude de la solution retenue
Avant d'arriver à la conception technique globale de la solution retenue, nous
ferons une étude détaillée sur les fonctionnalités des VLANs et des équipements
retenus pour notre infrastructure. Celle-ci nous permettra de définir à travers ces
fonctionnalités, une meilleure planification du déploiement.
2.4.1. Généralités
Par définition, un VLAN (Virtual Local Area Network) Ethernet est un réseau
local virtuel (logique) utilisant la technologie Ethernet pour regrouper les éléments
du réseau (utilisateurs, périphériques, etc.) selon des critères logiques (fonction,
partage de ressources, appartenance à un département, etc.), sans se heurter à
Tableau IV.2.3.1 : type de Vlans

90. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
90

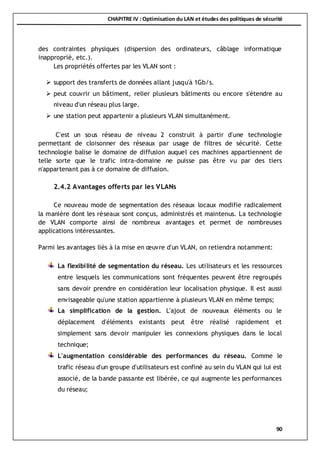

des contraintes physiques (dispersion des ordinateurs, câblage informatique
inapproprié, etc.).
Les propriétés offertes par les VLAN sont :
 support des transferts de données allant jusqu'à 1Gb/s.
 peut couvrir un bâtiment, relier plusieurs bâtiments ou encore s'étendre au
niveau d'un réseau plus large.
 une station peut appartenir a plusieurs VLAN simultanément.
C'est un sous réseau de niveau 2 construit à partir d'une technologie
permettant de cloisonner des réseaux par usage de filtres de sécurité. Cette
technologie balise le domaine de diffusion auquel ces machines appartiennent de
telle sorte que le trafic intra-domaine ne puisse pas être vu par des tiers
n'appartenant pas à ce domaine de diffusion.
2.4.2 Avantages offerts par les VLANs
Ce nouveau mode de segmentation des réseaux locaux modifie radicalement
la manière dont les réseaux sont conçus, administrés et maintenus. La technologie
de VLAN comporte ainsi de nombreux avantages et permet de nombreuses
applications intéressantes.
Parmi les avantages liés à la mise en œuvre d'un VLAN, on retiendra notamment:
La flexibilité de segmentation du réseau. Les utilisateurs et les ressources
entre lesquels les communications sont fréquentes peuvent être regroupés
sans devoir prendre en considération leur localisation physique. Il est aussi
envisageable qu'une station appartienne à plusieurs VLAN en même temps;
La simplification de la gestion. L'ajout de nouveaux éléments ou le
déplacement d'éléments existants peut être réalisé rapidement et
simplement sans devoir manipuler les connexions physiques dans le local
technique;
L'augmentation considérable des performances du réseau. Comme le
trafic réseau d'un groupe d'utilisateurs est confiné au sein du VLAN qui lui est
associé, de la bande passante est libérée, ce qui augmente les performances
du réseau;

91. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
91

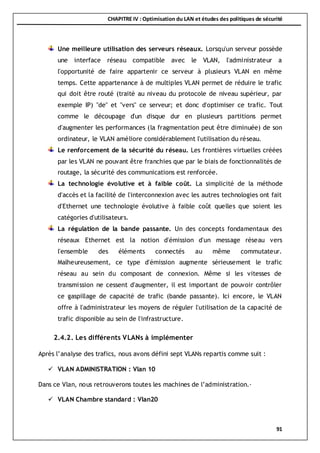

Une meilleure utilisation des serveurs réseaux. Lorsqu'un serveur possède
une interface réseau compatible avec le VLAN, l'administrateur a
l'opportunité de faire appartenir ce serveur à plusieurs VLAN en même
temps. Cette appartenance à de multiples VLAN permet de réduire le trafic
qui doit être routé (traité au niveau du protocole de niveau supérieur, par
exemple IP) "de" et "vers" ce serveur; et donc d'optimiser ce trafic. Tout
comme le découpage d'un disque dur en plusieurs partitions permet
d'augmenter les performances (la fragmentation peut être diminuée) de son
ordinateur, le VLAN améliore considérablement l'utilisation du réseau.
Le renforcement de la sécurité du réseau. Les frontières virtuelles créées
par les VLAN ne pouvant être franchies que par le biais de fonctionnalités de
routage, la sécurité des communications est renforcée.
La technologie évolutive et à faible coût. La simplicité de la méthode
d'accès et la facilité de l'interconnexion avec les autres technologies ont fait
d'Ethernet une technologie évolutive à faible coût quelles que soient les
catégories d'utilisateurs.
La régulation de la bande passante. Un des concepts fondamentaux des
réseaux Ethernet est la notion d'émission d'un message réseau vers
l'ensemble des éléments connectés au même commutateur.
Malheureusement, ce type d'émission augmente sérieusement le trafic
réseau au sein du composant de connexion. Même si les vitesses de
transmission ne cessent d'augmenter, il est important de pouvoir contrôler
ce gaspillage de capacité de trafic (bande passante). Ici encore, le VLAN
offre à l'administrateur les moyens de réguler l'utilisation de la capacité de
trafic disponible au sein de l'infrastructure.
2.4.2. Les différents VLANs à implémenter
Après l’analyse des trafics, nous avons défini sept VLANs repartis comme suit :
 VLAN ADMINISTRATION : Vlan 10
Dans ce Vlan, nous retrouverons toutes les machines de l’administration.·
 VLAN Chambre standard : Vlan20

92. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
92
Ce Vlan est destiné aux clients dans les chambres Standard.
 VLAN CHAMBRE DELUXE: Vlan 30
Ce Vlan est destiné aux clients dans les chambres Deluxe.
 VLAN SUITE JUNIORE: Vlan 40
Ce Vlan est destiné aux clients dans les SUITE JUNIOR.
 VLAN VOIP: Vlan 50
Ce Vlan est destiné au trafic de la voix sur IP circulant sur notre réseau.
 VLAN TELEDISTRIBUTION: Vlan 60
Ce Vlan, est destiné au trafic de la télédistribution.
 VLAN CAMERA DE SURVEILLANCE: Vlan 70
Ce Vlan, est destiné au trafic des cameras de surveillance.
3. Solutions de sécurité informatique
3.1. Les ingrédients de l'insécurité
Les éléments qui favorisent et entretiennent un incendie sont: l'oxygène, la
chaleur et les produits inflammables (essence, gaz, mazout, etc.). L'enlèvement
d'un élément de ce triangle a comme effet la disparition de l'incendie. En matière
de sécurité informatique, on joue aussi avec trois éléments:
 Ceux qui attaquent (par exemple les hackers),
 Les vulnérabilités des systèmes et des logiciels,
 Les ressources et/ou les informations ciblées.
On peut en déduire que sans ceux qui attaquent, les protections n'ont plus de
sens. Il en va de même pour les vulnérabilités des systèmes et des logiciels, etc.
3.2. Classification des hackers :
3.2.1 Les hackers internes à l’administration

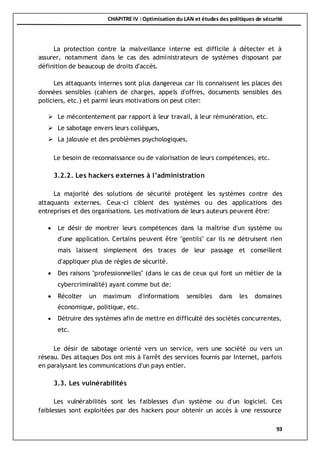

93. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
93
La protection contre la malveillance interne est difficile à détecter et à
assurer, notamment dans le cas des administrateurs de systèmes disposant par
définition de beaucoup de droits d'accès.
Les attaquants internes sont plus dangereux car ils connaissent les places des
données sensibles (cahiers de charges, appels d'offres, documents sensibles des
policiers, etc.) et parmi leurs motivations on peut citer:
 Le mécontentement par rapport à leur travail, à leur rémunération, etc.
 Le sabotage envers leurs collègues,
 La jalousie et des problèmes psychologiques,
Le besoin de reconnaissance ou de valorisation de leurs compétences, etc.
3.2.2. Les hackers externes à l’administration
La majorité des solutions de sécurité protègent les systèmes contre des
attaquants externes. Ceux-ci ciblent des systèmes ou des applications des
entreprises et des organisations. Les motivations de leurs auteurs peuvent être:
 Le désir de montrer leurs compétences dans la maîtrise d'un système ou
d'une application. Certains peuvent être "gentils" car ils ne détruisent rien
mais laissent simplement des traces de leur passage et conseillent
d'appliquer plus de règles de sécurité.
 Des raisons "professionnelles" (dans le cas de ceux qui font un métier de la
cybercriminalité) ayant comme but de:
 Récolter un maximum d'informations sensibles dans les domaines
économique, politique, etc.
 Détruire des systèmes afin de mettre en difficulté des sociétés concurrentes,
etc.
Le désir de sabotage orienté vers un service, vers une société ou vers un
réseau. Des attaques Dos ont mis à l'arrêt des services fournis par Internet, parfois
en paralysant les communications d'un pays entier.
3.3. Les vulnérabilités
Les vulnérabilités sont les faiblesses d'un système ou d'un logiciel. Ces
faiblesses sont exploitées par des hackers pour obtenir un accès à une ressource

94. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
94

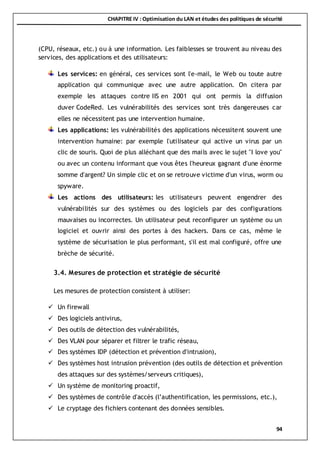

(CPU, réseaux, etc.) ou à une information. Les faiblesses se trouvent au niveau des
services, des applications et des utilisateurs:
Les services: en général, ces services sont l'e-mail, le Web ou toute autre
application qui communique avec une autre application. On citera par
exemple les attaques contre IIS en 2001 qui ont permis la diffusion
duver CodeRed. Les vulnérabilités des services sont très dangereuses car
elles ne nécessitent pas une intervention humaine.
Les applications: les vulnérabilités des applications nécessitent souvent une
intervention humaine: par exemple l'utilisateur qui active un virus par un
clic de souris. Quoi de plus alléchant que des mails avec le sujet "I love you"
ou avec un contenu informant que vous êtes l'heureux gagnant d'une énorme
somme d'argent? Un simple clic et on se retrouve victime d'un virus, worm ou
spyware.
Les actions des utilisateurs: les utilisateurs peuvent engendrer des
vulnérabilités sur des systèmes ou des logiciels par des configurations
mauvaises ou incorrectes. Un utilisateur peut reconfigurer un système ou un
logiciel et ouvrir ainsi des portes à des hackers. Dans ce cas, même le
système de sécurisation le plus performant, s'il est mal configuré, offre une
brèche de sécurité.
3.4. Mesures de protection et stratégie de sécurité
Les mesures de protection consistent à utiliser:
 Un firewall
 Des logiciels antivirus,
 Des outils de détection des vulnérabilités,
 Des VLAN pour séparer et filtrer le trafic réseau,
 Des systèmes IDP (détection et prévention d'intrusion),
 Des systèmes host intrusion prévention (des outils de détection et prévention
des attaques sur des systèmes/serveurs critiques),
 Un système de monitoring proactif,
 Des systèmes de contrôle d'accès (l’authentification, les permissions, etc.),
 Le cryptage des fichiers contenant des données sensibles.

95. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
95
L'éducation des utilisateurs aux bonnes pratiques de sécurité sera également
essentielle.
3.4.1 Sécurité du réseau Ethernet interne
La sécurité du réseau interne dépend principalement des moyens qui lui sont
alloués. Il faut donc peser le pour et le contre et trouver le juste équilibre entre le
coût de la sécurisation des données et les risques que ferait courir un éventuel
piratage.
Lors de la mise en place d’une politique de sécurisation du réseau interne, il
faut toujours garder à l’esprit que la sécurité du réseau doit être au service des
utilisateurs et ne doit pas les gêner dans leur travail. Par ailleurs, il ne faut pas
oublier qu’en plus de sécuriser l’accès aux données, la politique de sécurité doit
aussi s’assurer de la protection physique des données et de l’outil de production
contre des évènements destructeurs tels que l’incendie, le vol etc.
Pour qu’une telle sécurité soit fiable, plusieurs démarches ont été envisagées.
Celles-ci sont capitales. Il faut penser à la protection des locaux à travers une
bonne politique de sécurité, tel que des filtrages à l’accès au réseau de
l’entreprise, la mise à l’écart du matériel sensible (serveurs, routeurs, Switchs).
Les sauvegardes doivent également être délocalisées, ce qui empêchera la perte
des données en cas d’incendie ou vol.
Retenons par ailleurs qu’une politique de sécurité du réseau local ne doit pas
se limiter à la protection du matériel, mais aussi à la protection des données elles-
mêmes. Il est alors important de faire un transfert ou une copie des données vers
un site extérieur afin de prévenir un quelconque événement néfaste.
L’anticipation est une des règles d’or de la sécurité dans un réseau interne.
On doit penser tout d’abord à utiliser des serveurs aux services redondants qui
assurent la continuité du service. Ensuite, il faut configurer un contrôleur de
domaine (CD) qui va surveiller le réseau et les accès. Il faut impérativement penser
à faire une copie de ce dernier vers l’additionnel contrôleur de domaine (ACD)
situé sur un autre serveur. De ce fait, en cas de problème avec le serveur principal,
toutes les données ne sont pas perdues. Toutes les nouvelles mises à jour sont
répliquées toutes les 15 minutes vers l’ACD. En cas de panne ou d’arrêt brusque du
contrôleur de domaine, l’additionnel contrôleur de domaine pourra prendre le
relais. Pour que le matériel fonctionne en permanence, sans interruption brusque,
il faut prévoir des solutions contre des microcoupures et coupures de courant pour
éviter un arrêt non sécurisé des serveurs. Pour ce faire, nous avons par exemple
des onduleurs, des injecteurs, qui permettent d’éviter un redémarrage long des

96. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
96
services et ainsi favorisent une utilisation continue du matériel y compris durant la
coupure de courant.
Freiner l’accès au réseau interne
L’accès à un réseau interne est très facile quand la politique de sécurité n’est
pas bien définie ou lorsqu’il y a négligence de la part de l’administrateur du
réseau. Pour éviter tout accès à un réseau interne, plusieurs règles de bases
doivent être respectées :
 Désactiver les prises réseaux non utilisées de sorte à éviter les connections
imprévues et l’écoute du réseau (les mots de passe peuvent circuler en clair,
comme bon nombre d’informations stratégiques).
 Restreindre l’allocation dynamique d’adresse IP de sorte à ne pas simplifier la
tâche d’un éventuel pirate.
 Utiliser au maximum des équipements de commutation (Switch) de telle sorte
à limiter les possibilités d’écoute sur le réseau.
 Séparer le réseau interne de l’accès externe en utilisant des éléments dédiés
à cela, comme par exemple le firewall qui joue un rôle très important dans un
réseau local. Son but est de protéger le réseau contre toute attaque venant
de l’extérieur.
Une question alors : La fuite des données ou les actes de piratages proviennent-
ils uniquement de l’extérieur?
Nous ne pouvons nous limiter à la sécurisation du réseau contre les
attaques extérieures car il est plus facile pour un pirate en tant qu’utilisateur
local d’accéder aux données sécurisées. Il y a ainsi des règles qu’applique le
firewall telles qu’effectuer des filtrages à l’accès d’un réseau externe ou ne pas
donner à un utilisateur local l’accès à certaines données. Il est à noter qu’aucune
manipulation du firewall ne doit se faire en présence de tout utilisateur local, celui
ci pourrait être un espion. Les mesures de sécurité, par exemple des mots de
passes alpha numériques, sont également conseillées pour tout accès au firewall
et aux différents serveurs.
Mais même en ayant une politique de sécurité de réseau interne fiable grâce à
la protection de ses locaux, données, logiciels, et de ses mises à jours, un pirate ne
trouvera-t-il pas toujours une faille dans le système ? C’est le défi auquel
l’administrateur réseau est, et sera toujours confronté : savoir anticiper mais aussi
savoir faire preuve d’une très grande réactivité.
3.4.3 Précautions

97. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
97
Pour éviter tout problème de perte ou de gestion des missions par les
employés c’est préférable de restreindre la responsabilité de chaque mission en
mettant des firewalls logiciel comme IPtables et des antivirus pour chaque machine
du VLAN administration ainsi qu’un système d’authentification KERBEROS si
nécessaire.
L’implémentation d’un système de sauvegarde des données est recommandée
afin de faciliter la restauration en de pertes.
L’absence de maîtrise d’un produit, quelles que soit ses qualités intrinsèques,
peut conduire à remettre en cause sa sécurité, par exemple suite à une erreur
d’administration, ou à l’absence d’application des mises à jour par crainte des
pannes. La bonne maîtrise dans le temps d’un produit repose naturellement sur
l’adéquation entre son niveau de complexité (fonctionnalités, architecture) et les
capacités (effectifs et compétences techniques) de l’équipe chargée de le mettre
en œuvre. Elle est de plus facilitée par un certain nombre de facteurs intrinsèques
au produit, notamment la qualité de sa documentation et de ses interfaces de
paramétrage (qui, idéalement, ne doivent pas permettre la définition d’une
configuration non sécurisée), la disponibilité d’un mécanisme de mise à jour
robuste et documenté, et celle d’outils pertinents d’aide à la résolution de
problèmes (journaux, validation de configuration, etc.).[21]
3.5. Architecture de sécurité
3.5.1 Architecture basique
L’architecture la plus simple que l’on puisse proposer est présentée sur la
Figure 1. L’interconnexion se résume ici à un simple pare-feu. Les serveurs
applicatifs et les dispositifs de stockage sont directement connectés au LAN. Les
flux applicatifs considérés ici sont représentés par les schémas. Il s’agit ici :
 des flux de consultation internet depuis le LAN.
 des flux d’interaction des internautes depuis internet avec les machines
internes.
 des flux de mise à disposition de contenu sur le web depuis le LAN.

98. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
98
Les flèches représentées correspondent aux flux logiques. Il est évident que
les échanges réels sont bidirectionnels. Toutefois la flèche indique quelle est
l’entité à l’origine de la création du flux (point de départ de la flèche) et celle qui
n’est pas à l’initiative du flux mais qui en est destinataire (pointée par la
flèche). Identifier les flux et leur sens est primordial. La plupart des pare-feux
modernes sont aujourd’hui contextuels (stateful). Ils sauront donc identifier les
paquets provenant du WAN dont l’émission n’a pas été sollicitée par une machine
du LAN et les filtrer en conséquence.
Cette architecture souffre de plusieurs problèmes de conception :
Problème 1 : les flux depuis Internet vers le client traversent
systématiquement le LAN. Ce point est extrêmement problématique. La moindre
erreur risque donc de permettre à un internaute quelconque d’adresser un paquet
initialement destiné au client vers n’importe quelle machine du LAN. Un attaquant
pourrait tirer parti d’une telle erreur pour adresser un paquet d’attaque à l’une
des machines du LAN. A partir de l’une des machines du LAN, il est généralement
relativement aisé de prendre contrôle de la majeure partie des composants du
réseau interne.
Problème 2 : le pare-feu est un point névralgique de l’architecture. Si
l’attaquant parvient à le compromettre où à le rendre complètement traversant (il
ne fait alors que router des paquets entre ses interfaces), il peut alors accéder à
l’ensemble du réseau cible. Ici encore, la compromission multiple de machines
s’avère relativement aisée.
3.5.2 Architecture « accès DMZ via le pare-feu »
Le premier problème peut être aisément corrigé en connectant directement
les serveurs et machines de l’administration sur une des interfaces réseau du pare-
feu. L’architecture obtenue est représentée sur la Figure ci-dessous.
Figure IV.3.5.1 : architecture basique et identification des flux

99. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
99
Note importante : dans ce cas, seuls sont déplacés les serveurs devant être
accessibles de l’extérieur. Les serveurs à usage interne (serveurs de fichier, base
de données par exemple) doivent rester quant à eux connectés directement au LAN
et accessibles uniquement depuis ce dernier. [22]
Les clients sont situes dans la zone DMZ, cela protège les machines de
l’administration d’une attaque provenant e l’intérieur du LAN.
Cette architecture corrige correctement le premier problème (les flux à
destination des clients ne circulent plus au travers du LAN) mais pas les deux autres
dans la mesure où le pare-feu constitue toujours un point critique de l’architecture
et où aucune protection spécifique n’est mise en place pour prendre en compte le
risque de défiguration des machines clients.
Donc la deuxième architecture est la plus correspondante dans notre cas pour
définir une architecture de sécurité du réseau d’hôtel.[22]
4. Sécurité du réseau sans fil
Installer un réseau sans fil sans le sécuriser peut permettre à des personnes
non autorisées d'écouter, de modifier et d'accéder à ce réseau. Il est donc
indispensable de sécuriser les réseaux sans fil dès leur installation. Il est possible
de sécuriser son réseau de façon plus ou moins forte selon les objectifs de sécurité
et les ressources que l'on y accorde. La sécurité d'un réseau sans fil peut être
réalisée à différents niveaux : configuration des équipements et choix des
protocoles.
4.1. Sécurité des points d'accès
Figure IV.3.5.2 : architecture « accès DMZ via le parefeu »

100. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
100

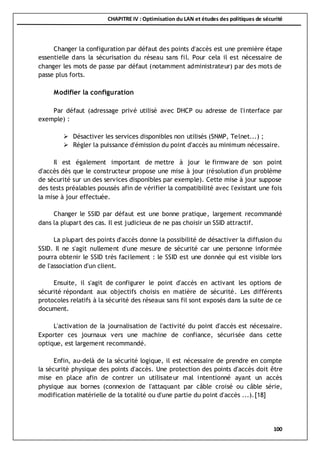

Changer la configuration par défaut des points d'accès est une première étape
essentielle dans la sécurisation du réseau sans fil. Pour cela il est nécessaire de
changer les mots de passe par défaut (notamment administrateur) par des mots de
passe plus forts.
Modifier la configuration
Par défaut (adressage privé utilisé avec DHCP ou adresse de l'interface par
exemple) :
 Désactiver les services disponibles non utilisés (SNMP, Telnet...) ;
 Régler la puissance d'émission du point d'accès au minimum nécessaire.
Il est également important de mettre à jour le firmware de son point
d'accès dès que le constructeur propose une mise à jour (résolution d'un problème
de sécurité sur un des services disponibles par exemple). Cette mise à jour suppose
des tests préalables poussés afin de vérifier la compatibilité avec l'existant une fois
la mise à jour effectuée.
Changer le SSID par défaut est une bonne pratique, largement recommandé
dans la plupart des cas. Il est judicieux de ne pas choisir un SSID attractif.
La plupart des points d'accès donne la possibilité de désactiver la diffusion du
SSID. Il ne s'agit nullement d'une mesure de sécurité car une personne informée
pourra obtenir le SSID très facilement : le SSID est une donnée qui est visible lors
de l'association d'un client.
Ensuite, il s'agit de configurer le point d'accès en activant les options de
sécurité répondant aux objectifs choisis en matière de sécurité. Les différents
protocoles relatifs à la sécurité des réseaux sans fil sont exposés dans la suite de ce
document.
L'activation de la journalisation de l'activité du point d'accès est nécessaire.
Exporter ces journaux vers une machine de confiance, sécurisée dans cette
optique, est largement recommandé.
Enfin, au-delà de la sécurité logique, il est nécessaire de prendre en compte
la sécurité physique des points d'accès. Une protection des points d'accès doit être
mise en place afin de contrer un utilisateur mal intentionné ayant un accès
physique aux bornes (connexion de l'attaquant par câble croisé ou câble série,
modification matérielle de la totalité ou d'une partie du point d'accès ...).[18]

101. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
101

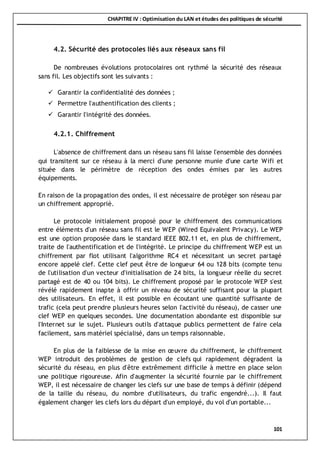

4.2. Sécurité des protocoles liés aux réseaux sans fil
De nombreuses évolutions protocolaires ont rythmé la sécurité des réseaux
sans fil. Les objectifs sont les suivants :
 Garantir la confidentialité des données ;
 Permettre l'authentification des clients ;
 Garantir l'intégrité des données.
4.2.1. Chiffrement
L'absence de chiffrement dans un réseau sans fil laisse l'ensemble des données
qui transitent sur ce réseau à la merci d'une personne munie d'une carte Wifi et
située dans le périmètre de réception des ondes émises par les autres
équipements.
En raison de la propagation des ondes, il est nécessaire de protéger son réseau par
un chiffrement approprié.
Le protocole initialement proposé pour le chiffrement des communications
entre éléments d'un réseau sans fil est le WEP (Wired Equivalent Privacy). Le WEP
est une option proposée dans le standard IEEE 802.11 et, en plus de chiffrement,
traite de l'authentification et de l'intégrité. Le principe du chiffrement WEP est un
chiffrement par flot utilisant l'algorithme RC4 et nécessitant un secret partagé
encore appelé clef. Cette clef peut être de longueur 64 ou 128 bits (compte tenu
de l'utilisation d'un vecteur d'initialisation de 24 bits, la longueur réelle du secret
partagé est de 40 ou 104 bits). Le chiffrement proposé par le protocole WEP s'est
révélé rapidement inapte à offrir un niveau de sécurité suffisant pour la plupart
des utilisateurs. En effet, il est possible en écoutant une quantité suffisante de
trafic (cela peut prendre plusieurs heures selon l'activité du réseau), de casser une
clef WEP en quelques secondes. Une documentation abondante est disponible sur
l'Internet sur le sujet. Plusieurs outils d'attaque publics permettent de faire cela
facilement, sans matériel spécialisé, dans un temps raisonnable.
En plus de la faiblesse de la mise en œuvre du chiffrement, le chiffrement
WEP introduit des problèmes de gestion de clefs qui rapidement dégradent la
sécurité du réseau, en plus d'être extrêmement difficile à mettre en place selon
une politique rigoureuse. Afin d'augmenter la sécurité fournie par le chiffrement
WEP, il est nécessaire de changer les clefs sur une base de temps à définir (dépend
de la taille du réseau, du nombre d'utilisateurs, du trafic engendré...). Il faut
également changer les clefs lors du départ d'un employé, du vol d'un portable...

102. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
102
Enfin, il faut également garder à l'esprit que tous les utilisateurs d'un réseau
Wi-Fi protégé avec le chiffrement WEP partagent la même clef WEP. Ainsi, tout
utilisateur peut écouter les autres utilisateurs comme si aucun chiffrement n'était
en place.
L'évolution du chiffrement dans les réseaux sans fil est apparue avec le
standard WPA (Wi-Fi Protected Access). Cette norme était initialement une norme
intermédiaire en attendant la finition et la ratification de la norme IEEE 802.11i,
devant apporter un niveau de sécurité satisfaisant pour l'ensemble des exigences
en matière de chiffrement, authentification et intégrité.
Le WPA introduit le protocole TKIP (Temporal Key Integrity Protocol), qui sera
repris par la norme IEEE 802.11i. Ce protocole permet de remédier aux faiblesses
du chiffrement WEP en introduisant un chiffrement par paquet ainsi qu'un
changement automatique des clefs de chiffrement. L'algorithme de chiffrement
sous-jacent est toujours le RC4 utilisé avec des clefs de 128 bits, mais
contrairement au WEP, il est utilisé plus correctement. Des méthodes d'attaques
ont cependant été publiées en novembre 2008 ; elles permettent sous certaines
conditions de déchiffrer quelques trames arbitraires émises par le point d'accès
vers une station et d'injecter de nouvelles trames (empoisonnement de table ARP
par exemple). Les bulletins d'actualité CERTA-2008-ACT-045 et CERTA-2008-ACT-
047 abordent ces problèmes.[18]
Le standard WPA définit deux modes distincts :
WPA-PSK Mode : repose sur l'utilisation d'un secret partagé pour
l'authentification ;
WPA Enterprise Mode : repose sur l'utilisation d'un serveur RADIUS pour
l'authentification.
Le mode WPA-PSK est vulnérable à des attaques par dictionnaire. Il est donc
très important de choisir un secret (passphrase) fort afin de limiter ces risques.
Cependant, en ce qui concerne le chiffrement dans les réseaux sans fil, le WPA
apporte un niveau de sécurité supérieur à celui fourni par le WEP. Il permet
aujourd'hui de se prémunir contre la plupart des attaques cryptographiques
connues contre le protocole de chiffrement WEP.
La dernière évolution en date de juin 2004, est la ratification de la norme
IEEE 802.11i, aussi appelé WPA2 dans la documentation grand public. Ce standard
reprend la grande majorité des principes et protocoles apportés par WPA, avec une
différence notoire dans le cas du chiffrement : l'intégration de l'algorithme AES
(Advanced Encryption Standard - FIPS-197). Les protocoles de chiffrement WEP et

103. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
103
TKIP sont toujours présents. Deux autres méthodes de chiffrement sont aussi
incluses dans IEEE 802.11i en plus des chiffrements WEP et TKIP :
WRAP (Wireless Robust Authenticated Protocol) : s'appuyant sur le mode
opératoire OCB (Offset Codebook) d’AES ;
CCMP (Counter Mode with CBC MAC Protocol) : s'appuyant sur le mode
opératoire CCM (Counter with CBC-MAC) d’AES ;
Le chiffrement CCMP est le chiffrement recommandé dans le cadre de la
norme IEEE 802.11i. Ce chiffrement, s'appuyant sur AES, utilise des clefs de 128
bits avec un vecteur d'initialisation de 48 bits.
Ces mécanismes cryptographiques sont assez récents et peu de produits
disponibles sont certifiés WPA2. Le recul est donc faible quant aux vulnérabilités
potentielles de cette norme. Même si ce recul existe pour l'algorithme AES, le
niveau de sécurité dépend fortement de l'utilisation et de la mise en œuvre de AES.
De plus, WPA2 pose aujourd'hui des problèmes de compatibilité pour les
clients d'un réseau sans-fil. En plus du matériel non encore répandu, tous les
systèmes d'exploitation n'intègrent pas la norme WPA2 ou IEEE 802.11i.
A ce jour, compte tenu de la disponibilité du matériel, des problèmes de
compatibilité et en l'absence de recul suffisant, la solution la plus sûre d'un point
de vue cryptographique reste l'utilisation simultanée d'IPSEC. Contrairement au
standard IEEE 802.11i, IPSEC bénéficie d'un recul certain quant à la qualité de la
sécurité offerte. Le coût de mise en œuvre est sans doute plus élevé. Néanmoins
l'absence de recul concernant la norme IEEE 802.11i oblige à être prudent lorsque
l'on désire un chiffrement d'un niveau éprouvé.[18]
4.2.2. Authentification
La norme 802.11 initiale spécifie deux modes d'authentification : ouvert ou
partagé (open ou shared). L'authentification ouverte signifie l'absence
d'authentification et l'authentification partagée signifie l'utilisation d'un secret
partagé, en l'occurrence une clef WEP dans un mécanisme challenge/réponse. Il est
vite apparu que ce mode d'authentification était très largement insuffisant,
induisant même une dégradation du chiffrement par l'intermédiaire du
challenge/réponse donnant de la matière à des attaques cryptographiques.
La plupart des équipements donnent la possibilité de filtrer les adresses MAC
ayant le droit de s'associer avec le point d'accès. Cette liste doit être reproduite
sur chaque point d'accès du réseau sans fil si l'on désire garder toute la mobilité du
réseau.

104. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
104
Ce seul mécanisme d'authentification s'avère souvent inefficace. En effet, il
est toujours possible pour un utilisateur mal intentionné de changer son adresse
MAC afin d'usurper l'identité d'un client valide. L'adresse MAC est censée servir
d'identifiant unique au niveau de la couche 2, cependant tous les systèmes
d'exploitation actuels permettent à un utilisateur mal intentionné de modifier
cette donnée très facilement.
A ces problèmes d'authentification, une solution plus robuste est apportée par
la norme IEEE 802.1X. Le standard IEEE 802.1X est utilisable en environnement sans
fil comme en environnement filaire. IEEE 802.1X définit une encapsulation d’EAP
(Extensible Authentication Protocol) au dessus du protocole IEEE 802.11.
L'équipement d'accès au réseau sans fil (point d'accès) relaie les trames entre le
client et le serveur d'authentification (serveur RADIUS), sans connaître le protocole
EAP utilisé. Dans le cas où le protocole d'authentification prend en charge la
gestion des clefs, celles-ci sont transmises à l'équipement d'accès puis au client
dans le cadre du chiffrement.
Dans le cadre de l'authentification en environnement sans fil basée sur le
protocole 802.1X, différentes variantes d’EAP sont disponibles aujourd'hui :
Protocole EAP-MD5 (EAP - Message Digest 5) ;
Protocole LEAP (Lightweight EAP) développé par Cisco ;
Protocole EAP-TLS (EAP - Transport Layer Security) crée par Microsoft
et accepté sous la norme RFC 2716 ;
Protocole EAP-TTLS (EAP - Tunneled Transport Layer Security)
développé par Funk Software et Certicom ;
Protocole PEAP (Protected EAP) développé par Microsoft, Cisco et RSA
Security ...
Certaines de ces variantes se sont révélées trop faible pour prendre en charge
une authentification de qualité satisfaisante. Ainsi EAP-MD5 et LEAP sont peu à peu
abandonnés car ils sont sujet à des attaques par dictionnaire et des attaques de
type homme du milieu (man-in-the-middle).La norme IEEE 802.1X est incluse dans
les standards WPA et WPA2 (IEEE 802.11i).
Il est évident que les recommandations de sécurité portent également sur le
serveur d'authentification (serveur RADIUS) qui devra être à jour en ce qui
concerne les vulnérabilités. En plus de la sécurité logicielle, une attention
particulière devra être prise quant à l'insertion du serveur RADIUS dans son
architecture réseau.
4.2.3. Intégrité

105. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
105

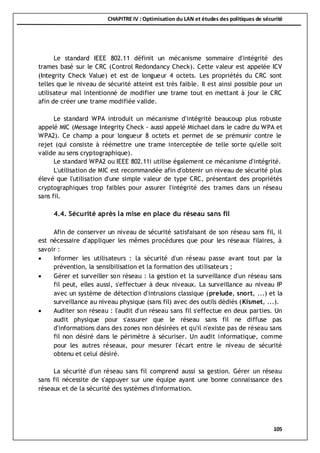

Le standard IEEE 802.11 définit un mécanisme sommaire d'intégrité des
trames basé sur le CRC (Control Redondancy Check). Cette valeur est appelée ICV
(Integrity Check Value) et est de longueur 4 octets. Les propriétés du CRC sont
telles que le niveau de sécurité atteint est très faible. Il est ainsi possible pour un
utilisateur mal intentionné de modifier une trame tout en mettant à jour le CRC
afin de créer une trame modifiée valide.
Le standard WPA introduit un mécanisme d'intégrité beaucoup plus robuste
appelé MIC (Message Integrity Check - aussi appelé Michael dans le cadre du WPA et
WPA2). Ce champ a pour longueur 8 octets et permet de se prémunir contre le
rejet (qui consiste à réémettre une trame interceptée de telle sorte qu'elle soit
valide au sens cryptographique).
Le standard WPA2 ou IEEE 802.11i utilise également ce mécanisme d'intégrité.
L'utilisation de MIC est recommandée afin d'obtenir un niveau de sécurité plus
élevé que l'utilisation d'une simple valeur de type CRC, présentant des propriétés
cryptographiques trop faibles pour assurer l'intégrité des trames dans un réseau
sans fil.
4.4. Sécurité après la mise en place du réseau sans fil
Afin de conserver un niveau de sécurité satisfaisant de son réseau sans fil, il
est nécessaire d'appliquer les mêmes procédures que pour les réseaux filaires, à
savoir :
 Informer les utilisateurs : la sécurité d'un réseau passe avant tout par la
prévention, la sensibilisation et la formation des utilisateurs ;
 Gérer et surveiller son réseau : la gestion et la surveillance d'un réseau sans
fil peut, elles aussi, s'effectuer à deux niveaux. La surveillance au niveau IP
avec un système de détection d'intrusions classique (prelude, snort, ...) et la
surveillance au niveau physique (sans fil) avec des outils dédiés (Kismet, ...).
 Auditer son réseau : l'audit d'un réseau sans fil s'effectue en deux parties. Un
audit physique pour s'assurer que le réseau sans fil ne diffuse pas
d'informations dans des zones non désirées et qu'il n'existe pas de réseau sans
fil non désiré dans le périmètre à sécuriser. Un audit informatique, comme
pour les autres réseaux, pour mesurer l'écart entre le niveau de sécurité
obtenu et celui désiré.
La sécurité d'un réseau sans fil comprend aussi sa gestion. Gérer un réseau
sans fil nécessite de s'appuyer sur une équipe ayant une bonne connaissance des
réseaux et de la sécurité des systèmes d'information.

106. CHAPITRE IV : Optimisation du LAN et études des politiques de sécurité
106
5. Conclusion :
La segmentation du réseau d'une part permettra à l'administrateur d'être plus
à l'aise dans la gestion de son réseau, d'autre part elle nous permettra de bien
dimensionner notre bande passante par priorité de segment et d’isoler les trafics
entre les différents segments pour des raisons de confidentialité et de sécurité.
Malgré des problèmes de sécurité intrinsèques, les réseaux sans fil continuent
et continueront probablement à se développer. Il est donc important de bien
connaître les problèmes liés à la mise en place de ce type de réseaux afin d'en
limiter les effets néfastes. Il est également important de déterminer le niveau de
sécurité souhaité afin de mettre en place une solution en adéquation avec ce
choix.

107. 107
Conclusion Générale
Le travail réalisé dans le cadre de ce projet de fin d’étude mène à la
conception d’un réseau Lan et Wlan d’une part et l’optimisation et la sécurisation
d’une autre part.
En partant du fait que notre conception devra répondre aux exigences dans le
cahier de charge délivré par le bureau d’étude, nous nous sommes
particulièrement focalisés sur les techniques de conception et de dimensionnement
du réseau Lan et WLan qui s’adapte aux contraintes de chaque service. Ces
systèmes ainsi conçus permettront aux utilisateurs du réseau un accès aux services
fiable et sécurisé.
Pour répondre à cette problématique, nous avons commencé tout d’abord par
recueillir toutes les informations nécessaires à la conception d'un réseau local , en
commençant par l'aperçu de l'étude effectué par le bureau d’étude, mais en
effectuant des recherches supplémentaires au besoin.
Pour réaliser adéquatement la conception du réseau local de l’hôtel du Carré
Eden, nous avons effectuez les tâches suivantes :
 Une documentation contenant les exigences des utilisateurs (interprétation
de l'aperçu de l'étude)
 Un document global de conception, qui renferme la conception du réseau
local logique (topologie logique) et une conception physique complète
(topologie physique) qui comprend :
 Détails se rapportant à tous les répartiteurs principaux et intermédiaires qui
seront installés dans les locaux techniques,
 Le nombre de ports de commutation d'interconnexions horizontales,
verticales et de réseau local nécessaires pour appuyer la croissance actuelle
et future.
 Liste des équipements électronique du réseau local : matériel
(concentrateurs, commutateurs, routeurs, serveurs et autres) exigés
 Caractéristiques concernant le type et la quantité de média pour les
parcours de câbles verticaux et horizontaux
 Caractéristiques portant sur la sécurité, les réseaux locaux virtuels et la
séparation des réseaux du personnel et des clients.
 Une analyse des avantages et des inconvénients de la conception proposée
pour le réseau local
Voici dons un récapitulatif des medias et matériel dont nous allons nous
service pour la réalisation du réseau local :
Câble 32 paires catégorie 5 / Classe D : Câblage de rocade
informatique

108. 108
Câbles 4 paires torsadée F/UTP catégorie 6a : liaisons terminales entre
les armoires et les prises.
Fibres optiques multi-mode(OM2) 50/125µ : Interconnexion des
répartiteurs intermédiaires au répartiteur principal.
AVAYA Ethernet 2526T-PWR pour la couche d’accès.
AVAYA Ethernet 2550T pour la couche de distribution.
Pour la planification du réseau Wlan, nous avons eu recours au logiciel
Surveyor de Airmagnet pour réaliser l’audit de site qui va nous permettre d’avoir
une idée sur la distribution du signal et du bruit dans les zones de l’hôtel, le choix
des position des points d’accès était arbitraire et il pourra être modifié selon les
modifications futures concernant dans un premier temps les constructions et les
modifications de l’environnement. Le déploiement du réseau sans fils est basé sur
l’utilisation des point d’accès légers 802.11g en indoor et les point d’accès légers
802.11n en outdoor.
La mise en place du Réseau Local Virtuel (VLAN), nous permettra de
segmenter le réseau du Carré Eden pour isoler les différents flux d’une par et
sécuriser l’accès aux ressource d’une autre part.
Par nos connaissances universitaires associées à la pratique de l'entreprise et
notre volonté de relever ce défi, et afin de satisfaire l'ensemble des utilisateurs du
réseau du carré Eden dans l'utilisation des services du réseau convenablement,
nous avions proposé d’implémenter la solution de VLAN permettant l'augmentation
considérable des performances du réseau.
Ce travail non exhaustif offre quelques perspectives que nous présentons ci-
après.
L’étude établit dans ce travail ne comprend pas une analyse approfondi des
flux et trafics qui pourront circuler sur le réseau, l’existence des flux exigent en
terme de bande passante et de délais nécessitera la mise en place des mécanismes
de qualité de service.
Les commutateurs étant des outils de base de la conception d'architecture
réseau, il est important de noter aujourd'hui, pour concevoir correctement une
architecture réseau, il faudra considérer : les besoins en application, les schémas
de trafic et la composition des groupes de travail afin de garantir la bande
passante délivrée par port de ces équipements qui contribue fortement au
développement des réseau locaux.
Lors de travaux futurs, il est envisageable d’étudier en détail la logistique
d’installation en établissant tous les documents techniques relatifs à chaque

109. 109
système. Cela permettra d’effectuer une étude technico-économique approfondie
sur l’ensemble du réseau du Carré Eden.
Etudier la faisabilité de mettre en œuvre des réseaux de nouvelle génération
tel que les réseaux optiques permettant d’atteindre des débits de 5Tbps à un coût
relativement faible.

110. 110
BIBLIOGRAPHIE
[1] : REFERENTIEL TECHNIQUE ‘Voix - Données – Images CABLAGE BANALISE
MULTIMEDIA’ Version 3.2.1 mars 2009
[2] : Site officiel de google https://maps.google.com/maps?hl=en&tab=wl (Mars
2013)
[3] : Site officiel de Wikipedia
http://docwiki.cisco.com/wiki/Ethernet_Technologies ,(Mars 2013),
[4] : Nathalie Bruneaut et Thomas TAM ‘ Les réseaux Ethernet, Token Ringet FDDI’ guill.net
Mars 2011
[5] : Bachar Salim HAGGAR, ‘Conception de réseaux de campus’ octobre 2009
[6] : Site officiel de Wikipedia
https://en.wikipedia.org/wiki/Asynchronous_Transfer_Mode (Mars 2013).
[7] : Site officiel de Wikipedia http://fr.wikipedia.org/wiki/Paire_torsad%C3%A9e
[8] : Cours ‘câblage VDI’ BAC-PRO SEN POITIERS 2009
[9] : SIEMON Nouveau Guide du Câblage Informatique des Bâtiments (2010)
[10] : Master GETEL ‘UV Technologie de l'optique guidée’ Version Septembre 2007
[11] : AFNOR ‘Réseau locaux sur fibre optique’ Version 1990
[12] : Site officiel de marocventes http://www.marocventes.com/Informatique
(avril 2013)
[13] : Site officiel de http://www.touslescables.com/bobine-aide.html (avril 2013)
[14] : Site officiel de memoireenligne
http://www.memoireonline.com/07/09/2324/m_Les-technologies-sans-fil-Le-Wi-
Fi-et-la-Securite1.html (avril 2013)
[15] : Site officiel de Wikipedia http://fr.wikipedia.org/wiki/IEEE_802.11 (avril
2013)

111. 111
[16] : CiscoMag ‘Migration des Access Points autonomes vers Cisco Unified
Wireless ‘ Mars 2008
[17] Site officiel de Wikipedia http://fr.wikipedia.org/wiki/Liste_des_canaux_Wi-Fi
Mais 2013
[18] Aurleien Geron ‘Wifi professionnel La norme 802.11 Le déploiement et la
sécurité’ 3eme édition DUNOD
[19] Katia RUNSER PHD ‘Méthodologie de planification de réseau locaux sans-fil’
[20] Fluke network Fiche technique ‘AirMagnet Survey’ 2010
[21] : www.memoireonline.com – «sécurité et télécommunications » (Mai 2013)
[22] Site officiel de Agence nationale de la sécurité des systèmes d’information
http://www.ssi.gouv.fr/ – «sécurité-des-réseaux » « date de visite : 15/05/2013 ».

112. 112
EIA/TIA 568 ISO/IEC 11801 EN 50173
TSB 36
TSB 40
TSB 67
IEC 1156-1
IEC 1156-2
IEC 1156-3
IEC 1156-4
EN 50167
EN 50168
EN 50169
US INTERNATIONAL EUROPEEN
EEIIAA//TTIIAA556688 IISSOO//IIEECC1111880011 EENN 5500117733
TTSSBB 3366
TTSSBB 4400
TTSSBB 6677
IIEECC 11115566--11
IIEECC 11115566--22
IIEECC 11115566--33
IIEECC 11115566--44
EENN 5500116677
EENN 5500116688
EENN 5500116699
TSB 36
TSB 40
TSB 53
TSB 67
IEC 1156-1
IEC 1156-2
IEC 1156-3
IEC 1156-4
ANNEXE A : Normes de câblage
US INTERNATIONAL EUROPEEN
EIA/TIA 568 ISO/IEC 11801 EN 50173
EN 50167
EN 50168
EN 50169
EIA/TIA :
Au niveau américain l’EIA/TIA a défini le standard EIA/TIA 568,
composé de bulletins techniques définissant les composants à utiliser :
 TSB 36 A : câble de distribution horizontale (câble à paires torsadées 100),
 TSB 40 : prise murale : connectique RJ 45, raccordement par contact
auto dénudant (CAD),
 TSB 53 : câbles blindés 150 et connecteurs hermaphrodites,
 TSB 67 : test des liens 100 installés.
ISO 11801 :
La première édition de la norme fût votée en juillet 1974. Elle définit une
installation de câblage complète :
 Architecture,
 Composants,
 Performances.
Elle traite de manière plus approfondie les problèmes de blindage et de mise
à la terre.
EN 50 173 :
Figure 1 : Normes de câblage

113. 113
La norme Européenne EN 50 173 suit les spécifications de la norme ISO
11 801 avec quelques précisions régionale.
On retrouve également des précisions comme :
 EN 50 167 : câbles de distribution horizontale avec quelques
spécifications supplémentaires (Gaine zéro Halogène, impédance),
 EN 50 168 : Câbles pour cordons,
 EN 50 169 : Câbles de distribution verticale
ANNEXE B : Bande de fréquences
LES BANDES DE FREQUENCES
Les cinq couches radio du standard IEEE 802.11/a/b/g utilisent des fréquences
situées dans des bandes dites sans licence. Il s'agit de bandes libres, qui ne
nécessitent pas d'autorisation de la part d'un organisme de réglementation. Les
deux bandes sans licence utilisées dans 802.11/a/b/g sont :
la bande ISM (Industrial, Scientifique and Médical)
la bande U-NII (Unlicenced-National Information Infrastructure).
La bande ISM
La bande ISM utilisée dans 802.11/b/g correspond à une bande de fréquence
située autour de 2.4 GHz, avec une largeur de bande de 83.5 MHz (2.4 MHz –
2.483 5 MHz). Cette bande ISM est reconnue par les principaux organismes de
réglementation, tels que la FCC au Etats-Unis, l'ETSI en Europe, l'ART en France.
Figure 1 : Bandes de fréquences

114. 114
La bande U-NII
La bande sans licence U-NII est située autour de 5 GHz. Elle offre une
largeur de bande de 300 MHz (plus importante que celle de la bande ISM qui est
égale à 83.5 MHz). Cette bande n'est pas continue mais elle est divisée en trois
sous-bandes distinctes de 100 MHz. Dans chaque sous bande la puissance
d'émission autorisée est différente. La première et la deuxième sous bande
concernent des transmissions en intérieur. La troisième sous-bande concerne
des transmissions en extérieur. Comme pour la bande ISM, la disponibilité de ces
trois bandes dépend de la zone géographique. Les Etats-Unis utilisent la totalité
des sous- bandes, l'Europe n'utilise que les deux premières et le Japon la
première. Les organismes chargés de réguler l'utilisation des fréquences radio
sont : l'ETSI (European Telecommunications Standards Institute) en Europe, la
FCC (Federal Communications Commission) aux Etats-Unis, le MKK (Kensa-kentei
Kyokai) au Japon .
ANNEXE C : Protocole LWAPP
Historique
Nous avons vu que dans l'architecture centralisée, les points d'accès
abandonnaient certaines fonctions au profit des contrôleurs, et qu'ils étaient
pilotés par ceux-ci.
Pour communiquer entre elles, ces entités utilisent un protocole d'échange : il
s'agit de LWAPP (LightWeight Access Point Protocol). Celui-ci a d'abord été
introduit en 2002 par la société Airespace, rachetée par Cisco en 2005.
Le protocole LWAPP est une solution propre à Cisco (mais non propriétaire),
qui n'est pas compatible avec les matériels d'autres constructeurs.
LWAPP - Une solution basée sur un Protocole Ouvert
La solution Cisco est basée sur le protocole LWAPP – LightWeight Access Point
Protocol – qui est public et a servi de base de travail pour le groupe de
normalisation CAPWAP de l’IETF, dont les travaux sont encore en cours.
L’objectif de LWAPP est de définir un protocole de contrôle et de transport
des données entre les points d’accès radio et le contrôleur WiFi (figure 1).
Le point d’accès radio est entièrement piloté par le contrôleur, il n’est plus
vu comme une ressource administrable individuellement, mais comme un élément
du réseau Wireless, administrable centralement depuis le point unique qu’est le
contrôleur.

115. 115

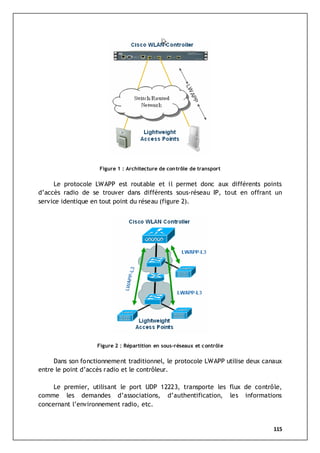

Figure 1 : Architecture de contrôle de transport
Le protocole LWAPP est routable et il permet donc aux différents points
d’accès radio de se trouver dans différents sous-réseau IP, tout en offrant un
service identique en tout point du réseau (figure 2).
Figure 2 : Répartition en sous-réseaux et contrôle
Dans son fonctionnement traditionnel, le protocole LWAPP utilise deux canaux
entre le point d’accès radio et le contrôleur.
Le premier, utilisant le port UDP 12223, transporte les flux de contrôle,
comme les demandes d’associations, d’authentification, les informations
concernant l’environnement radio, etc.

116. 116

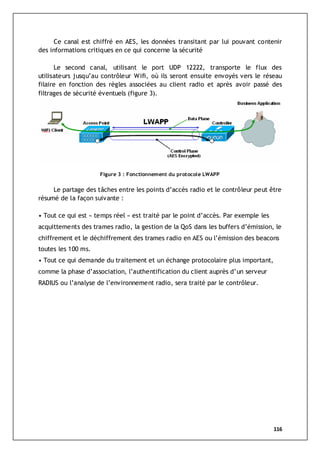

Ce canal est chiffré en AES, les données transitant par lui pouvant contenir
des informations critiques en ce qui concerne la sécurité
Le second canal, utilisant le port UDP 12222, transporte le flux des
utilisateurs jusqu’au contrôleur Wifi, où ils seront ensuite envoyés vers le réseau
filaire en fonction des règles associées au client radio et après avoir passé des
filtrages de sécurité éventuels (figure 3).
Figure 3 : Fonctionnement du protocole LWAPP
Le partage des tâches entre les points d’accès radio et le contrôleur peut être
résumé de la façon suivante :
• Tout ce qui est « temps réel » est traité par le point d’accès. Par exemple les
acquittements des trames radio, la gestion de la QoS dans les buffers d’émission, le
chiffrement et le déchiffrement des trames radio en AES ou l’émission des beacons
toutes les 100 ms.
• Tout ce qui demande du traitement et un échange protocolaire plus important,
comme la phase d’association, l’authentification du client auprès d’un serveur
RADIUS ou l’analyse de l’environnement radio, sera traité par le contrôleur.
