ECOLE SUPERIEUR DES TECHNOLOGIES
ELECTRONIQUE DE L’AUDIO VISUEL ET DE
L’INFORMATIQUE
UNION-DISCIPLINE-TRAVAIL
LABORATOIRE DES TECHNOLOGIES DE
L’INFORMATION ET DE LA
COMMUNICATION
RAPPORT DE STAGE DU BTS
«OPTION RESEAUX INFORMATIQUES ET TELECOMMUNICATIONS»
SOUTENU PAR:
M. ANGA LOUKOU JOEL
MAITRE DE STAGE:
M. KEUPONDJO ARMEL
Ingénieur télécoms
ANNEE ACADEMIQUE 2014 - 2015
THEME
I
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

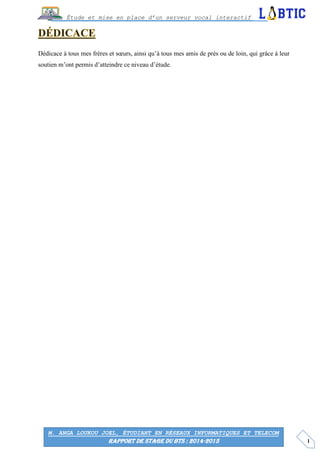

Dédicace à tous mes frères et sœurs, ainsi qu’à tous mes amis de près ou de loin, qui grâce à leur
soutien m’ont permis d’atteindre ce niveau d’étude.
II
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

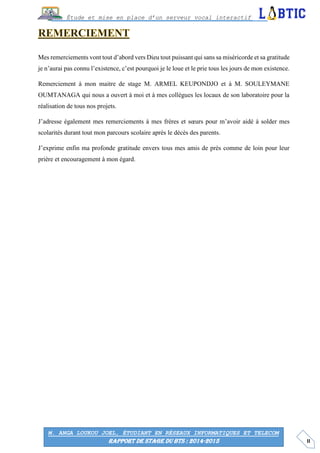

Mes remerciements vont tout d’abord vers Dieu tout puissant qui sans sa miséricorde et sa gratitude
je n’aurai pas connu l’existence, c’est pourquoi je le loue et le prie tous les jours de mon existence.
Remerciement à mon maitre de stage M. ARMEL KEUPONDJO et à M. SOULEYMANE
OUMTANAGA qui nous a ouvert à moi et à mes collègues les locaux de son laboratoire pour la
réalisation de tous nos projets.
J’adresse également mes remerciements à mes frères et sœurs pour m’avoir aidé à solder mes
scolarités durant tout mon parcours scolaire après le décès des parents.
J’exprime enfin ma profonde gratitude envers tous mes amis de près comme de loin pour leur
prière et encouragement à mon égard.
III
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

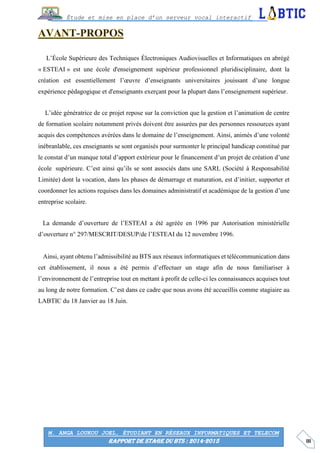

L’École Supérieure des Techniques Électroniques Audiovisuelles et Informatiques en abrégé
« ESTEAI » est une école d'enseignement supérieur professionnel pluridisciplinaire, dont la
création est essentiellement l’œuvre d’enseignants universitaires jouissant d’une longue
expérience pédagogique et d'enseignants exerçant pour la plupart dans l’enseignement supérieur.
L’idée génératrice de ce projet repose sur la conviction que la gestion et l’animation de centre
de formation scolaire notamment privés doivent être assurées par des personnes ressources ayant
acquis des compétences avérées dans le domaine de l’enseignement. Ainsi, animés d’une volonté
inébranlable, ces enseignants se sont organisés pour surmonter le principal handicap constitué par
le constat d’un manque total d’apport extérieur pour le financement d’un projet de création d’une
école supérieure. C’est ainsi qu’ils se sont associés dans une SARL (Société à Responsabilité
Limitée) dont la vocation, dans les phases de démarrage et maturation, est d’initier, supporter et
coordonner les actions requises dans les domaines administratif et académique de la gestion d’une
entreprise scolaire.
La demande d’ouverture de l’ESTEAI a été agréée en 1996 par Autorisation ministérielle
d’ouverture n° 297/MESCRIT/DESUP/de l’ESTEAI du 12 novembre 1996.
Ainsi, ayant obtenu l’admissibilité au BTS aux réseaux informatiques et télécommunication dans
cet établissement, il nous a été permis d’effectuer un stage afin de nous familiariser à
l’environnement de l’entreprise tout en mettant à profit de celle-ci les connaissances acquises tout
au long de notre formation. C’est dans ce cadre que nous avons été accueillis comme stagiaire au
LABTIC du 18 Janvier au 18 Juin.
IV
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

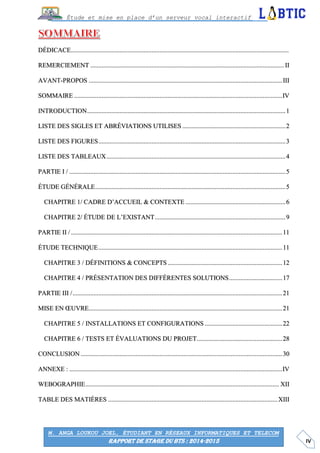

DÉDICACE.......................................................................................................................................
REMERCIEMENT ........................................................................................................................ II
AVANT-PROPOS ........................................................................................................................III
SOMMAIRE .................................................................................................................................IV
INTRODUCTION...........................................................................................................................1
LISTE DES SIGLES ET ABRÉVIATIONS UTILISES ................................................................2
LISTE DES FIGURES....................................................................................................................3
LISTE DES TABLEAUX...............................................................................................................4
PARTIE I / ......................................................................................................................................5
ÉTUDE GÉNÉRALE......................................................................................................................5
CHAPITRE 1/ CADRE D’ACCUEIL & CONTEXTE ..............................................................6
CHAPITRE 2/ ÉTUDE DE L’EXISTANT.................................................................................9

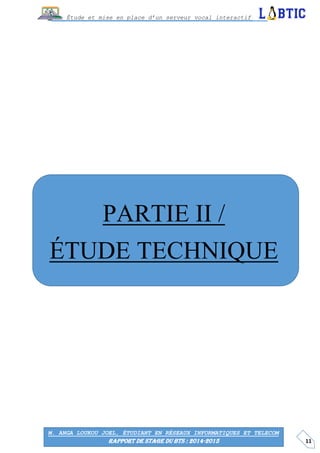

PARTIE II / ...................................................................................................................................11
ÉTUDE TECHNIQUE..................................................................................................................11
CHAPITRE 3 / DÉFINITIONS & CONCEPTS .......................................................................12

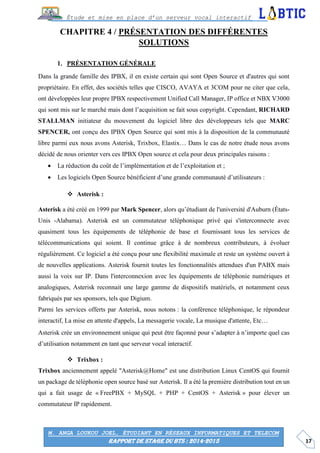

CHAPITRE 4 / PRÉSENTATION DES DIFFÉRENTES SOLUTIONS.................................17

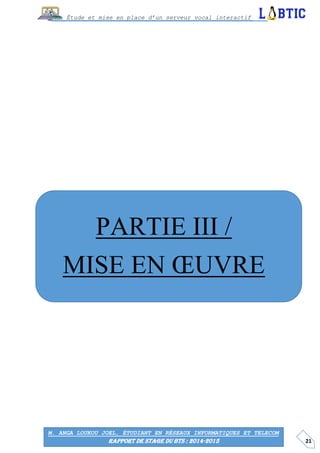

PARTIE III /..................................................................................................................................21
MISE EN ŒUVRE........................................................................................................................21

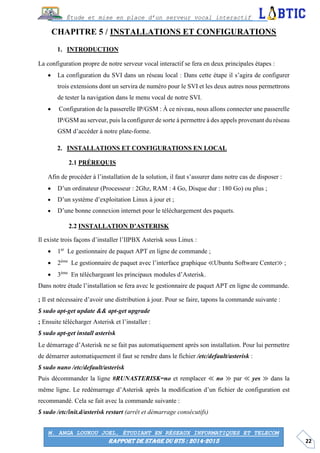

CHAPITRE 5 / INSTALLATIONS ET CONFIGURATIONS ................................................22
CHAPITRE 6 / TESTS ET ÉVALUATIONS DU PROJET.....................................................28
CONCLUSION .............................................................................................................................30

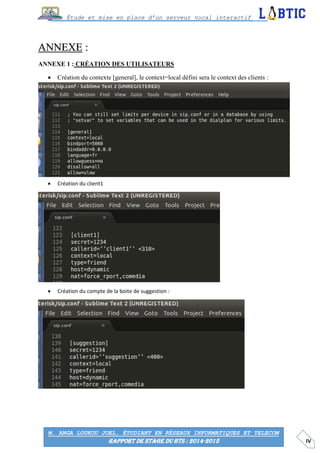

ANNEXE : ....................................................................................................................................IV

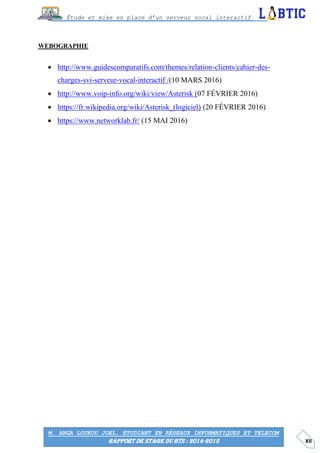

WEBOGRAPHIE........................................................................................................................ XII

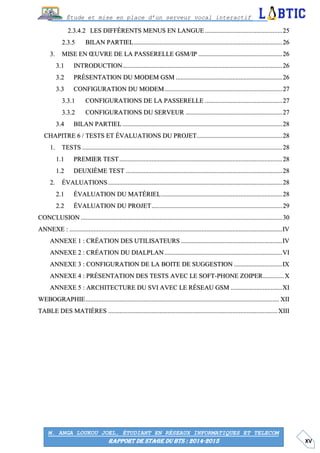

TABLE DES MATIÈRES .........................................................................................................XIII
1
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

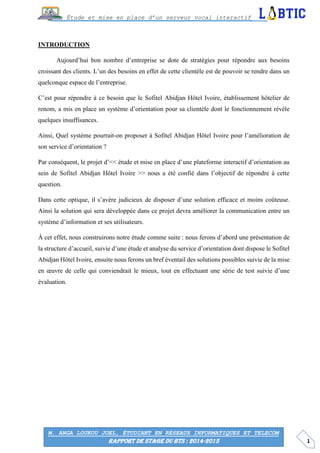

INTRODUCTION
Aujourd’hui bon nombre d’entreprise se dote de stratégies pour répondre aux besoins
croissant des clients. L’un des besoins en effet de cette clientèle est de pouvoir se rendre dans un
quelconque espace de l’entreprise.
C’est pour répondre à ce besoin que le Sofitel Abidjan Hôtel Ivoire, établissement hôtelier de
renom, a mis en place un système d’orientation pour sa clientèle dont le fonctionnement révèle
quelques insuffisances.
Ainsi, Quel système pourrait-on proposer à Sofitel Abidjan Hôtel Ivoire pour l’amélioration de
son service d’orientation ?
Par conséquent, le projet d’<< étude et mise en place d’une plateforme interactif d’orientation au
sein de Sofitel Abidjan Hôtel Ivoire >> nous a été confié dans l’objectif de répondre à cette
question.
Dans cette optique, il s’avère judicieux de disposer d’une solution efficace et moins coûteuse.
Ainsi la solution qui sera développée dans ce projet devra améliorer la communication entre un
système d’information et ses utilisateurs.
À cet effet, nous construirons notre étude comme suite : nous ferons d’abord une présentation de
la structure d’accueil, suivie d’une étude et analyse du service d’orientation dont dispose le Sofitel
Abidjan Hôtel Ivoire, ensuite nous ferons un bref éventail des solutions possibles suivie de la mise
en œuvre de celle qui conviendrait le mieux, tout en effectuant une série de test suivie d’une
évaluation.
2
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

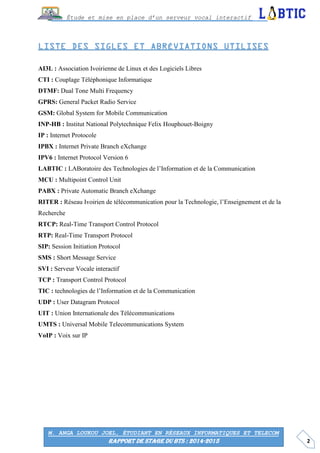

AI3L : Association Ivoirienne de Linux et des Logiciels Libres
CTI : Couplage Téléphonique Informatique
DTMF: Dual Tone Multi Frequency
GPRS: General Packet Radio Service
GSM: Global System for Mobile Communication
INP-HB : Institut National Polytechnique Felix Houphouet-Boigny
IP : Internet Protocole
IPBX : Internet Private Branch eXchange
IPV6 : Internet Protocol Version 6
LABTIC : LABoratoire des Technologies de l’Information et de la Communication
MCU : Multipoint Control Unit
PABX : Private Automatic Branch eXchange
RITER : Réseau Ivoirien de télécommunication pour la Technologie, l’Enseignement et de la
Recherche
RTCP: Real-Time Transport Control Protocol
RTP: Real-Time Transport Protocol
SIP: Session Initiation Protocol
SMS : Short Message Service
SVI : Serveur Vocale interactif
TCP : Transport Control Protocol
TIC : technologies de l’Information et de la Communication
UDP : User Datagram Protocol
UIT : Union Internationale des Télécommunications
UMTS : Universal Mobile Telecommunications System
VoIP : Voix sur IP
3
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

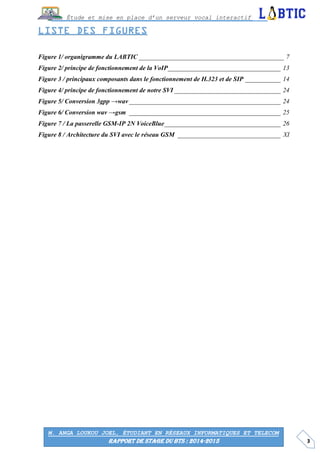

Figure 1/ organigramme du LABTIC _____________________________________________ 7

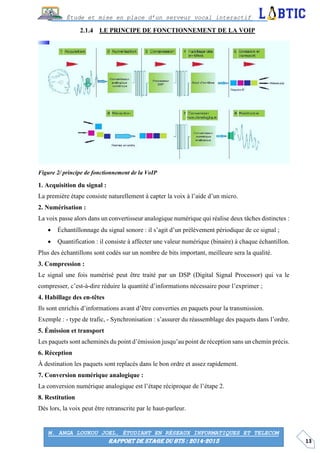

Figure 2/ principe de fonctionnement de la VoIP___________________________________ 13

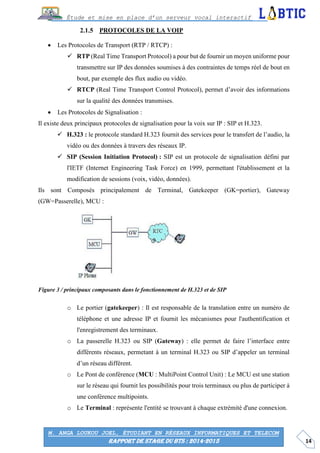

Figure 3 / principaux composants dans le fonctionnement de H.323 et de SIP ___________ 14

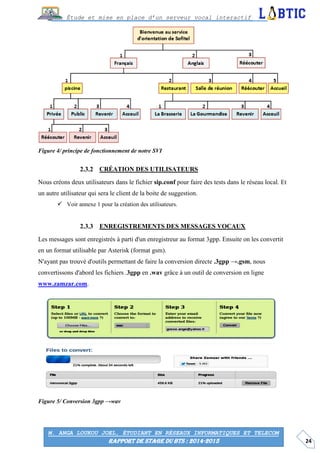

Figure 4/ principe de fonctionnement de notre SVI _________________________________ 24
Figure 5/ Conversion 3gpp →wav_______________________________________________ 24
Figure 6/ Conversion wav →gsm _______________________________________________ 25

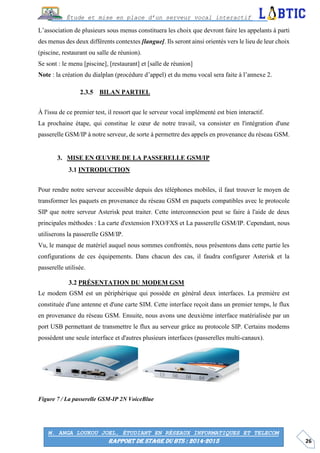

Figure 7 / La passerelle GSM-IP 2N VoiceBlue____________________________________ 26

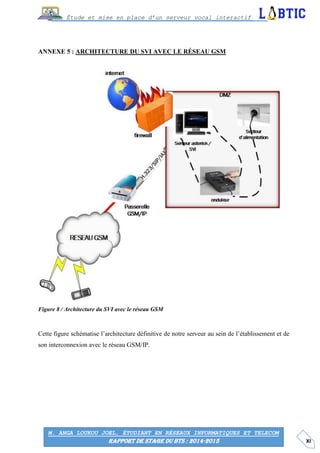

Figure 8 / Architecture du SVI avec le réseau GSM ________________________________ XI
4
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

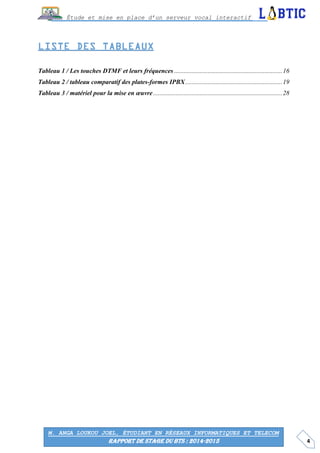

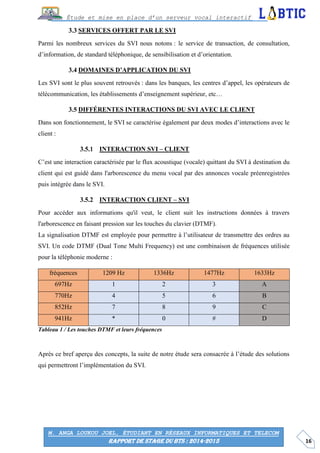

Tableau 1 / Les touches DTMF et leurs fréquences ...................................................................16

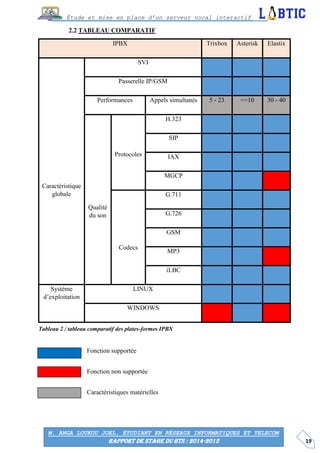

Tableau 2 / tableau comparatif des plates-formes IPBX............................................................19
Tableau 3 / matériel pour la mise en œuvre................................................................................28
5
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
PARTIE I /
ÉTUDE GÉNÉRALE
6
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

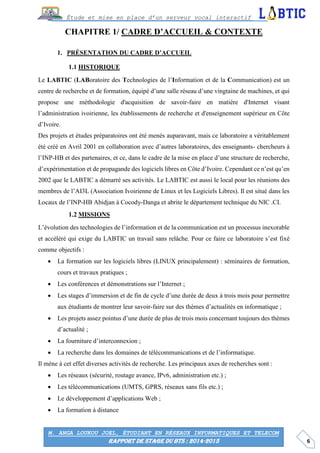

CHAPITRE 1/ CADRE D’ACCUEIL & CONTEXTE
PRÉSENTATION DU CADRE D’ACCUEIL
HISTORIQUE
Le LABTIC (LABoratoire des Technologies de l’Information et de la Communication) est un
centre de recherche et de formation, équipé d’une salle réseau d’une vingtaine de machines, et qui
propose une méthodologie d'acquisition de savoir-faire en matière d'Internet visant
l’administration ivoirienne, les établissements de recherche et d'enseignement supérieur en Côte
d’Ivoire.
Des projets et études préparatoires ont été menés auparavant, mais ce laboratoire a véritablement
été créé en Avril 2001 en collaboration avec d’autres laboratoires, des enseignants- chercheurs à
l’INP-HB et des partenaires, et ce, dans le cadre de la mise en place d’une structure de recherche,
d’expérimentation et de propagande des logiciels libres en Côte d’Ivoire. Cependant ce n’est qu’en
2002 que le LABTIC a démarré ses activités. Le LABTIC est aussi le local pour les réunions des
membres de l’AI3L (Association Ivoirienne de Linux et les Logiciels Libres). Il est situé dans les
Locaux de l’INP-HB Abidjan à Cocody-Danga et abrite le département technique du NIC .CI.
MISSIONS
L’évolution des technologies de l’information et de la communication est un processus inexorable
et accéléré qui exige du LABTIC un travail sans relâche. Pour ce faire ce laboratoire s’est fixé
comme objectifs :
 La formation sur les logiciels libres (LINUX principalement) : séminaires de formation,
cours et travaux pratiques ;
 Les conférences et démonstrations sur l’Internet ;
 Les stages d’immersion et de fin de cycle d’une durée de deux à trois mois pour permettre
aux étudiants de montrer leur savoir-faire sur des thèmes d’actualités en informatique ;
 Les projets assez pointus d’une durée de plus de trois mois concernant toujours des thèmes
d’actualité ;
 La fourniture d’interconnexion ;
 La recherche dans les domaines de télécommunications et de l’informatique.
Il mène à cet effet diverses activités de recherche. Les principaux axes de recherches sont :
 Les réseaux (sécurité, routage avance, IPv6, administration etc.) ;
 Les télécommunications (UMTS, GPRS, réseaux sans fils etc.) ;
 Le développement d’applications Web ;
 La formation à distance
7
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

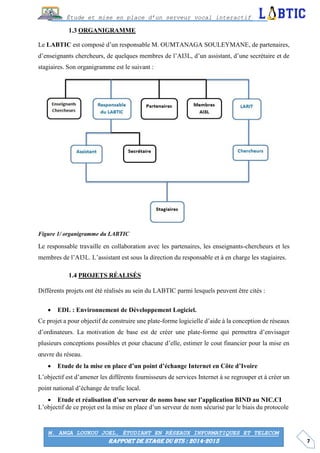

ORGANIGRAMME
Le LABTIC est composé d’un responsable M. OUMTANAGA SOULEYMANE, de partenaires,
d’enseignants chercheurs, de quelques membres de l’AI3L, d’un assistant, d’une secrétaire et de
stagiaires. Son organigramme est le suivant :
Figure 1/ organigramme du LABTIC
Le responsable travaille en collaboration avec les partenaires, les enseignants-chercheurs et les
membres de l’AI3L. L’assistant est sous la direction du responsable et à en charge les stagiaires.
PROJETS RÉALISÉS
Différents projets ont été réalisés au sein du LABTIC parmi lesquels peuvent être cités :
 EDL : Environnement de Développement Logiciel.
Ce projet a pour objectif de construire une plate-forme logicielle d’aide à la conception de réseaux
d’ordinateurs. La motivation de base est de créer une plate-forme qui permettra d’envisager
plusieurs conceptions possibles et pour chacune d’elle, estimer le cout financier pour la mise en
œuvre du réseau.
 Etude de la mise en place d’un point d’échange Internet en Côte d’Ivoire
L’objectif est d’amener les différents fournisseurs de services Internet à se regrouper et à créer un
point national d’échange de trafic local.
 Etude et réalisation d’un serveur de noms base sur l’application BIND au NIC.CI
L’objectif de ce projet est la mise en place d’un serveur de nom sécurisé par le biais du protocole
8
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

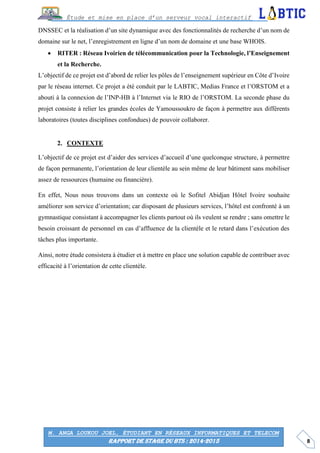

DNSSEC et la réalisation d’un site dynamique avec des fonctionnalités de recherche d’un nom de
domaine sur le net, l’enregistrement en ligne d’un nom de domaine et une base WHOIS.
 RITER : Réseau Ivoirien de télécommunication pour la Technologie, l’Enseignement
et la Recherche.
L’objectif de ce projet est d’abord de relier les pôles de l’enseignement supérieur en Côte d’Ivoire
par le réseau internet. Ce projet a été conduit par le LABTIC, Medias France et l’ORSTOM et a
abouti à la connexion de l’INP-HB à l’Internet via le RIO de l’ORSTOM. La seconde phase du
projet consiste à relier les grandes écoles de Yamoussoukro de façon à permettre aux différents
laboratoires (toutes disciplines confondues) de pouvoir collaborer.
CONTEXTE
L’objectif de ce projet est d’aider des services d’accueil d’une quelconque structure, à permettre
de façon permanente, l’orientation de leur clientèle au sein même de leur bâtiment sans mobiliser
assez de ressources (humaine ou financière).
En effet, Nous nous trouvons dans un contexte où le Sofitel Abidjan Hôtel Ivoire souhaite
améliorer son service d’orientation; car disposant de plusieurs services, l’hôtel est confronté à un
gymnastique consistant à accompagner les clients partout où ils veulent se rendre ; sans omettre le
besoin croissant de personnel en cas d’affluence de la clientèle et le retard dans l’exécution des
tâches plus importante.
Ainsi, notre étude consistera à étudier et à mettre en place une solution capable de contribuer avec
efficacité à l’orientation de cette clientèle.
9
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
CHAPITRE 2/ ÉTUDE DE L’EXISTANT
CONSTATS
Le Sofitel, dispose de plusieurs services d’orientation pour la gestion de sa clientèle. Ces services
sont composés de réceptionnistes, de concierges et d’hôtesse qui sont à même de pouvoir diriger
les clients lorsque ceux-ci désirent se rendre à l’un des espaces de l’hôtel. Aussi nous notons la
présence des plaques signalétiques à différents endroits de l’hôtel qui permettent aux clients de
pouvoir également se déplacer d’un espace à un autre de l’hôtel.
Nous présentons à la suite un bref aperçu de ces différents services d’orientation :
LES SERVICES D’ORIENTATION EXISTANT
DÉFINITION
Considérée comme les premières structure qui établissent le premier contact physique avec la
clientèle, ces services sont implantés dans le hall d'entrée de la tour principale.
Les préposés de ces services revêtissent de multiples qualités afin d’être à la disposition de la
clientèle à toute heure selon qu'il s'agit d'une amplitude à une autre par rapport à la structure.
OBJECTIFS ET FONCTION
Afin de rester dans l'esprit de notre travail, nous avons évoqué les plus importants selon notre
entendement, tels que :
 Informer les clients et;
 Guider les clients.
INFORMER LES CLIENTS
Le Client en quête d’information sur ces besoins, se dirige vers le réceptionniste, le concierge ou
l’hôtesse dont l’une des tâches est « de donner avec précision et compétence les renseignements
dont il a besoin ».
GUIDER LES CLIENTS
Ils facilitent aux clients le contact direct ou indirect avec les services et les locaux de
l’établissement, en les accompagnants personnellement, donnant un coup de fil ou en leurs
indiquant toutes les coordonnées ou tous les points de repère afin de satisfaire l’objet de leur désir.
10
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

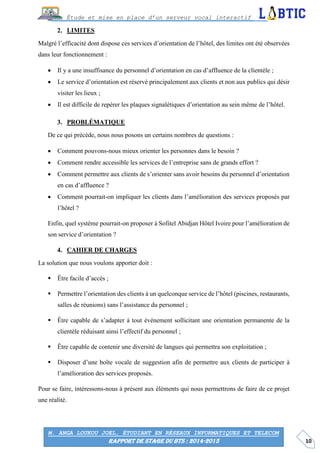

LIMITES
Malgré l’efficacité dont dispose ces services d’orientation de l’hôtel, des limites ont été observées
dans leur fonctionnement :
 Il y a une insuffisance du personnel d’orientation en cas d’affluence de la clientèle ;
 Le service d’orientation est réservé principalement aux clients et non aux publics qui désir
visiter les lieux ;
 Il est difficile de repérer les plaques signalétiques d’orientation au sein même de l’hôtel.
PROBLÉMATIQUE
De ce qui précède, nous nous posons un certains nombres de questions :
 Comment pouvons-nous mieux orienter les personnes dans le besoin ?
 Comment rendre accessible les services de l’entreprise sans de grands effort ?
 Comment permettre aux clients de s’orienter sans avoir besoins du personnel d’orientation
en cas d’affluence ?
 Comment pourrait-on impliquer les clients dans l’amélioration des services proposés par
l’hôtel ?
Enfin, quel système pourrait-on proposer à Sofitel Abidjan Hôtel Ivoire pour l’amélioration de
son service d’orientation ?
CAHIER DE CHARGES
La solution que nous voulons apporter doit :
 Être facile d’accès ;
 Permettre l’orientation des clients à un quelconque service de l’hôtel (piscines, restaurants,
salles de réunions) sans l’assistance du personnel ;
 Être capable de s’adapter à tout événement sollicitant une orientation permanente de la
clientèle réduisant ainsi l’effectif du personnel ;
 Être capable de contenir une diversité de langues qui permettra son exploitation ;
 Disposer d’une boîte vocale de suggestion afin de permettre aux clients de participer à
l’amélioration des services proposés.
Pour se faire, intéressons-nous à présent aux éléments qui nous permettrons de faire de ce projet
une réalité.
11
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
PARTIE II /
ÉTUDE TECHNIQUE
12
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
CHAPITRE 3 / DÉFINITIONS & CONCEPTS
DÉFINITIONS DU THÈME
THÈME : « Étude et mise en place d’un serveur vocal interactif d’orientation »
SERVEUR : Un serveur est une entité (une machine ou un programme) qui offre un service à
un client selon le principe dit client-serveur.
VOCAL : c’est un adjectif signifiant, relatif à la voix.
INTERACTIF : L'interactivité est une activité nécessitant la coopération de plusieurs êtres ou
systèmes.
ORIENTATION : Action permettant de déterminer la position d'une personne ou d'un lieu par
rapport à une direction donnée.
GÉNÉRALITÉ CONCEPTUELLES DE LA VoIP
Nous nous trouvons dans un contexte où le Sofitel Abidjan Hôtel Ivoire souhaite améliorer son
service d’orientation de sa clientèle. C’est pour répondre à ce besoin que nous proposons
l’installation d’un serveur vocal interactif (SVI) d’orientation.
Aussi, nous nous sommes attardés un instant à l’étude de certains concepts liés au SVI.
PRÉSENTATION DE LA VOIX SUR IP (VoIP)
DÉFINITION
La VoIP est l’abréviation anglaise de Voice over Internet Protocol. Ce protocole de Voix sur IP
(VoIP) offre la possibilité de transmettre la voix comme n’importe quel genre de données sur
l'ensemble du réseau qui accepte le protocole IP.
DOMAINE D’UTILISATION
La VoIP est une solution de convergence voix et donné, applicable dans le domaine de la
télécommunication et qui permet en autre de réaliser :
 La téléphonie sur IP (ToIP) : Téléphonie sur Protocole Internet (IP).
 L’unification des applications : la messagerie unifiée (des messages vocaux, des courriers
électroniques, des télécopies…).
Etc…
DIFFÉRENCE ENTRE ToIP & VoIP
 La ToIP est un ensemble de techniques permettant la mise en place de services
téléphoniques sur un réseau IP.
 La VoIP est une des techniques utilisées pour réaliser la mise en place de ce type de service
13
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
LE PRINCIPE DE FONCTIONNEMENT DE LA VOIP
Figure 2/ principe de fonctionnement de la VoIP
1. Acquisition du signal :
La première étape consiste naturellement à capter la voix à l’aide d’un micro.
2. Numérisation :
La voix passe alors dans un convertisseur analogique numérique qui réalise deux tâches distinctes :
 Échantillonnage du signal sonore : il s’agit d’un prélèvement périodique de ce signal ;
 Quantification : il consiste à affecter une valeur numérique (binaire) à chaque échantillon.
Plus des échantillons sont codés sur un nombre de bits important, meilleure sera la qualité.
3. Compression :
Le signal une fois numérisé peut être traité par un DSP (Digital Signal Processor) qui va le
compresser, c’est-à-dire réduire la quantité d’informations nécessaire pour l’exprimer ;
4. Habillage des en-têtes
Ils sont enrichis d’informations avant d’être converties en paquets pour la transmission.
Exemple : - type de trafic, - Synchronisation : s’assurer du réassemblage des paquets dans l’ordre.
5. Émission et transport
Les paquets sont acheminés du point d’émission jusqu’au point de réception sans un chemin précis.
6. Réception
À destination les paquets sont replacés dans le bon ordre et assez rapidement.
7. Conversion numérique analogique :
La conversion numérique analogique est l’étape réciproque de l’étape 2.
8. Restitution
Dès lors, la voix peut être retranscrite par le haut-parleur.
14
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
PROTOCOLES DE LA VOIP
 Les Protocoles de Transport (RTP / RTCP) :
 RTP (Real Time Transport Protocol) a pour but de fournir un moyen uniforme pour
transmettre sur IP des données soumises à des contraintes de temps réel de bout en
bout, par exemple des flux audio ou vidéo.
 RTCP (Real Time Transport Control Protocol), permet d’avoir des informations
sur la qualité des données transmises.
 Les Protocoles de Signalisation :
Il existe deux principaux protocoles de signalisation pour la voix sur IP : SIP et H.323.
 H.323 : le protocole standard H.323 fournit des services pour le transfert de l’audio, la
vidéo ou des données à travers des réseaux IP.
 SIP (Session Initiation Protocol) : SIP est un protocole de signalisation défini par
l'IETF (Internet Engineering Task Force) en 1999, permettant l'établissement et la
modification de sessions (voix, vidéo, données).
Ils sont Composés principalement de Terminal, Gatekeeper (GK=portier), Gateway
(GW=Passerelle), MCU :
Figure 3 / principaux composants dans le fonctionnement de H.323 et de SIP
o Le portier (gatekeeper) : Il est responsable de la translation entre un numéro de
téléphone et une adresse IP et fournit les mécanismes pour l'authentification et
l'enregistrement des terminaux.
o La passerelle H.323 ou SIP (Gateway) : elle permet de faire l’interface entre
différents réseaux, permetant à un terminal H.323 ou SIP d’appeler un terminal
d’un réseau différent.
o Le Pont de conférence (MCU : MultiPoint Control Unit) : Le MCU est une station
sur le réseau qui fournit les possibilités pour trois terminaux ou plus de participer à
une conférence multipoints.
o Le Terminal : représente l'entité se trouvant à chaque extrémité d'une connexion.
15
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

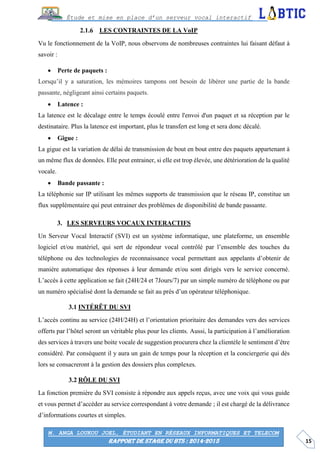

LES CONTRAINTES DE LA VoIP
Vu le fonctionnement de la VoIP, nous observons de nombreuses contraintes lui faisant défaut à
savoir :
 Perte de paquets :
Lorsqu’il y a saturation, les mémoires tampons ont besoin de libérer une partie de la bande
passante, négligeant ainsi certains paquets.
 Latence :
La latence est le décalage entre le temps écoulé entre l'envoi d'un paquet et sa réception par le
destinataire. Plus la latence est important, plus le transfert est long et sera donc décalé.
 Gigue :
La gigue est la variation de délai de transmission de bout en bout entre des paquets appartenant à
un même flux de données. Elle peut entrainer, si elle est trop élevée, une détérioration de la qualité
vocale.
 Bande passante :
La téléphonie sur IP utilisant les mêmes supports de transmission que le réseau IP, constitue un
flux supplémentaire qui peut entrainer des problèmes de disponibilité de bande passante.
LES SERVEURS VOCAUX INTERACTIFS
Un Serveur Vocal Interactif (SVI) est un système informatique, une plateforme, un ensemble
logiciel et/ou matériel, qui sert de répondeur vocal contrôlé par l’ensemble des touches du
téléphone ou des technologies de reconnaissance vocal permettant aux appelants d’obtenir de
manière automatique des réponses à leur demande et/ou sont dirigés vers le service concerné.
L’accès à cette application se fait (24H/24 et 7Jours/7) par un simple numéro de téléphone ou par
un numéro spécialisé dont la demande se fait au près d’un opérateur téléphonique.
INTÉRÊT DU SVI
L’accès continu au service (24H/24H) et l’orientation prioritaire des demandes vers des services
offerts par l’hôtel seront un véritable plus pour les clients. Aussi, la participation à l’amélioration
des services à travers une boite vocale de suggestion procurera chez la clientèle le sentiment d’être
considéré. Par conséquent il y aura un gain de temps pour la réception et la conciergerie qui dès
lors se consacreront à la gestion des dossiers plus complexes.
RÔLE DU SVI
La fonction première du SVI consiste à répondre aux appels reçus, avec une voix qui vous guide
et vous permet d’accéder au service correspondant à votre demande ; il est chargé de la délivrance
d’informations courtes et simples.
16
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
SERVICES OFFERT PAR LE SVI
Parmi les nombreux services du SVI nous notons : le service de transaction, de consultation,
d’information, de standard téléphonique, de sensibilisation et d’orientation.
DOMAINES D’APPLICATION DU SVI
Les SVI sont le plus souvent retrouvés : dans les banques, les centres d’appel, les opérateurs de
télécommunication, les établissements d’enseignement supérieur, etc…
DIFFÉRENTES INTERACTIONS DU SVI AVEC LE CLIENT
Dans son fonctionnement, le SVI se caractérise également par deux modes d’interactions avec le
client :
INTERACTION SVI – CLIENT
C’est une interaction caractérisée par le flux acoustique (vocale) quittant du SVI à destination du
client qui est guidé dans l'arborescence du menu vocal par des annonces vocale préenregistrées
puis intégrée dans le SVI.
INTERACTION CLIENT – SVI
Pour accéder aux informations qu'il veut, le client suit les instructions données à travers
l'arborescence en faisant pression sur les touches du clavier (DTMF).
La signalisation DTMF est employée pour permettre à l’utilisateur de transmettre des ordres au
SVI. Un code DTMF (Dual Tone Multi Frequency) est une combinaison de fréquences utilisée
pour la téléphonie moderne :
fréquences 1209 Hz 1336Hz 1477Hz 1633Hz
697Hz 1 2 3 A
770Hz 4 5 6 B
852Hz 7 8 9 C
941Hz * 0 # D
Tableau 1 / Les touches DTMF et leurs fréquences
Après ce bref aperçu des concepts, la suite de notre étude sera consacrée à l’étude des solutions
qui permettront l’implémentation du SVI.
17
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
CHAPITRE 4 / PRÉSENTATION DES DIFFÉRENTES
SOLUTIONS
PRÉSENTATION GÉNÉRALE
Dans la grande famille des IPBX, il en existe certain qui sont Open Source et d'autres qui sont
propriétaire. En effet, des sociétés telles que CISCO, AVAYA et 3COM pour ne citer que cela,
ont développées leur propre IPBX respectivement Unified Call Manager, IP office et NBX V3000
qui sont mis sur le marché mais dont l’acquisition se fait sous copyright. Cependant, RICHARD
STALLMAN initiateur du mouvement du logiciel libre des développeurs tels que MARC
SPENCER, ont conçu des IPBX Open Source qui sont mis à la disposition de la communauté
libre parmi eux nous avons Asterisk, Trixbox, Elastix… Dans le cas de notre étude nous avons
décidé de nous orienter vers ces IPBX Open source et cela pour deux principales raisons :
 La réduction du coût de l’implémentation et de l’exploitation et ;
 Les logiciels Open Source bénéficient d’une grande communauté d’utilisateurs :
 Asterisk :
Asterisk a été créé en 1999 par Mark Spencer, alors qu’étudiant de l'université d'Auburn (États-
Unis -Alabama). Asterisk est un commutateur téléphonique privé qui s'interconnecte avec
quasiment tous les équipements de téléphonie de base et fournissant tous les services de
télécommunications qui soient. Il continue grâce à de nombreux contributeurs, à évoluer
régulièrement. Ce logiciel a été conçu pour une flexibilité maximale et reste un système ouvert à
de nouvelles applications. Asterisk fournit toutes les fonctionnalités attendues d'un PABX mais
aussi la voix sur IP. Dans l'interconnexion avec les équipements de téléphonie numériques et
analogiques, Asterisk reconnait une large gamme de dispositifs matériels, et notamment ceux
fabriqués par ses sponsors, tels que Digium.
Parmi les services offerts par Asterisk, nous notons : la conférence téléphonique, le répondeur
interactif, La mise en attente d'appels, La messagerie vocale, La musique d'attente, Etc…
Asterisk crée un environnement unique qui peut être façonné pour s’adapter à n’importe quel cas
d’utilisation notamment en tant que serveur vocal interactif.
 Trixbox :
Trixbox anciennement appelé "Asterisk@Home" est une distribution Linux CentOS qui fournit
un package de téléphonie open source basé sur Asterisk. Il a été la première distribution tout en un
qui a fait usage de « FreePBX + MySQL + PHP + CentOS + Asterisk » pour élever un
commutateur IP rapidement.
18
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

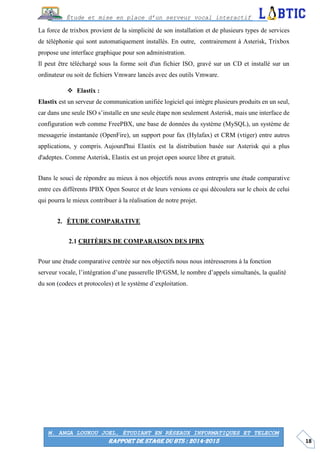

La force de trixbox provient de la simplicité de son installation et de plusieurs types de services
de téléphonie qui sont automatiquement installés. En outre, contrairement à Asterisk, Trixbox
propose une interface graphique pour son administration.
Il peut être téléchargé sous la forme soit d'un fichier ISO, gravé sur un CD et installé sur un
ordinateur ou soit de fichiers Vmware lancés avec des outils Vmware.
 Elastix :
Elastix est un serveur de communication unifiée logiciel qui intègre plusieurs produits en un seul,
car dans une seule ISO s’installe en une seule étape non seulement Asterisk, mais une interface de
configuration web comme FreePBX, une base de données du système (MySQL), un système de
messagerie instantanée (OpenFire), un support pour fax (Hylafax) et CRM (vtiger) entre autres
applications, y compris. Aujourd'hui Elastix est la distribution basée sur Asterisk qui a plus
d'adeptes. Comme Asterisk, Elastix est un projet open source libre et gratuit.
Dans le souci de répondre au mieux à nos objectifs nous avons entrepris une étude comparative
entre ces différents IPBX Open Source et de leurs versions ce qui découlera sur le choix de celui
qui pourra le mieux contribuer à la réalisation de notre projet.
ÉTUDE COMPARATIVE
CRITÈRES DE COMPARAISON DES IPBX
Pour une étude comparative centrée sur nos objectifs nous nous intéresserons à la fonction
serveur vocale, l’intégration d’une passerelle IP/GSM, le nombre d’appels simultanés, la qualité
du son (codecs et protocoles) et le système d’exploitation.
19
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
TABLEAU COMPARATIF
Fonction supportée
Fonction non supportée
Caractéristiques matérielles
IPBX Trixbox Asterisk Elastix
Caractéristique
globale
SVI
Passerelle IP/GSM
Performances Appels simultanés 5 - 23 <=10 30 - 40
Qualité
du son
Protocoles
H.323
SIP
IAX
MGCP
Codecs
G.711
G.726
GSM
MP3
iLBC
Système
d’exploitation
LINUX
WINDOWS
Tableau 2 / tableau comparatif des plates-formes IPBX
20
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

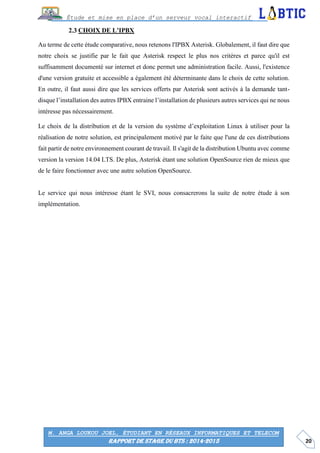

CHOIX DE L’IPBX
Au terme de cette étude comparative, nous retenons l'IPBX Asterisk. Globalement, il faut dire que
notre choix se justifie par le fait que Asterisk respect le plus nos critères et parce qu'il est
suffisamment documenté sur internet et donc permet une administration facile. Aussi, l'existence
d'une version gratuite et accessible a également été déterminante dans le choix de cette solution.
En outre, il faut aussi dire que les services offerts par Asterisk sont activés à la demande tant-
disque l’installation des autres IPBX entraine l’installation de plusieurs autres services qui ne nous
intéresse pas nécessairement.
Le choix de la distribution et de la version du système d’exploitation Linux à utiliser pour la
réalisation de notre solution, est principalement motivé par le faite que l'une de ces distributions
fait partir de notre environnement courant de travail. Il s'agit de la distribution Ubuntu avec comme
version la version 14.04 LTS. De plus, Asterisk étant une solution OpenSource rien de mieux que
de le faire fonctionner avec une autre solution OpenSource.
Le service qui nous intéresse étant le SVI, nous consacrerons la suite de notre étude à son
implémentation.
21
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
PARTIE III /
MISE EN ŒUVRE
22
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
CHAPITRE 5 / INSTALLATIONS ET CONFIGURATIONS
INTRODUCTION
La configuration propre de notre serveur vocal interactif se fera en deux principales étapes :
 La configuration du SVI dans un réseau local : Dans cette étape il s’agira de configurer
trois extensions dont un servira de numéro pour le SVI et les deux autres nous permettrons
de tester la navigation dans le menu vocal de notre SVI.
 Configuration de la passerelle IP/GSM : À ce niveau, nous allons connecter une passerelle
IP/GSM au serveur, puis la configurer de sorte à permettre à des appels provenant du réseau
GSM d’accéder à notre plate-forme.
INSTALLATIONS ET CONFIGURATIONS EN LOCAL
PRÉREQUIS
Afin de procéder à l’installation de la solution, il faut s’assurer dans notre cas de disposer :
 D’un ordinateur (Processeur : 2Ghz, RAM : 4 Go, Disque dur : 180 Go) ou plus ;
 D’un système d’exploitation Linux à jour et ;
 D’une bonne connexion internet pour le téléchargement des paquets.
INSTALLATION D’ASTERISK
Il existe trois façons d’installer l’IIPBX Asterisk sous Linux :
 1er
Le gestionnaire de paquet APT en ligne de commande ;
 2ème
Le gestionnaire de paquet avec l’interface graphique ≪Ubuntu Software Center≫ ;
 3ème
En téléchargeant les principaux modules d’Asterisk.
Dans notre étude l’installation se fera avec le gestionnaire de paquet APT en ligne de commande.
; Il est nécessaire d’avoir une distribution à jour. Pour se faire, tapons la commande suivante :
$ sudo apt-get update && apt-get upgrade
; Ensuite télécharger Asterisk et l’installer :
$ sudo apt-get install asterisk
Le démarrage d’Asterisk ne se fait pas automatiquement après son installation. Pour lui permettre
de démarrer automatiquement il faut se rendre dans le fichier /etc/default/asterisk :
$ sudo nano /etc/default/asterisk
Puis décommander la ligne #RUNASTERISK=no et remplacer ≪ no ≫ par ≪ yes ≫ dans la
même ligne. Le redémarrage d’Asterisk après la modification d’un fichier de configuration est
recommandé. Cela se fait avec la commande suivante :
$ sudo /etc/init.d/asterisk restart (arrêt et démarrage consécutifs)
23
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015

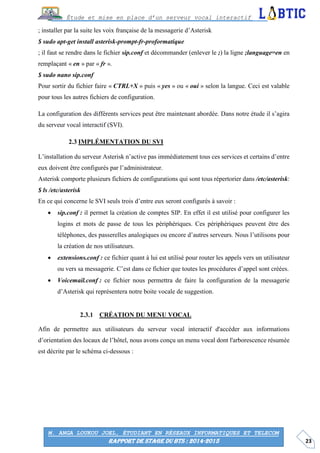

; installer par la suite les voix française de la messagerie d’Asterisk
$ sudo apt-get install asterisk-prompt-fr-proformatique
; il faut se rendre dans le fichier sip.conf et décommander (enlever le ;) la ligne ;language=en en
remplaçant « en » par « fr ».
$ sudo nano sip.conf
Pour sortir du fichier faire « CTRL+X » puis « yes » ou « oui » selon la langue. Ceci est valable
pour tous les autres fichiers de configuration.
La configuration des différents services peut être maintenant abordée. Dans notre étude il s’agira
du serveur vocal interactif (SVI).
IMPLÉMENTATION DU SVI
L’installation du serveur Asterisk n’active pas immédiatement tous ces services et certains d’entre
eux doivent être configurés par l’administrateur.
Asterisk comporte plusieurs fichiers de configurations qui sont tous répertorier dans /etc/asterisk:
$ ls /etc/asterisk
En ce qui concerne le SVI seuls trois d’entre eux seront configurés à savoir :
 sip.conf : il permet la création de comptes SIP. En effet il est utilisé pour configurer les
logins et mots de passe de tous les périphériques. Ces périphériques peuvent être des
téléphones, des passerelles analogiques ou encore d’autres serveurs. Nous l’utilisons pour
la création de nos utilisateurs.
 extensions.conf : ce fichier quant à lui est utilisé pour router les appels vers un utilisateur
ou vers sa messagerie. C’est dans ce fichier que toutes les procédures d’appel sont créées.
 Voicemail.conf : ce fichier nous permettra de faire la configuration de la messagerie
d’Asterisk qui représentera notre boite vocale de suggestion.
CRÉATION DU MENU VOCAL
Afin de permettre aux utilisateurs du serveur vocal interactif d'accéder aux informations
d’orientation des locaux de l’hôtel, nous avons conçu un menu vocal dont l'arborescence résumée
est décrite par le schéma ci-dessous :
24
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
Figure 4/ principe de fonctionnement de notre SVI
CRÉATION DES UTILISATEURS
Nous créons deux utilisateurs dans le fichier sip.conf pour faire des tests dans le réseau local. Et
un autre utilisateur qui sera le client de la boite de suggestion.
 Voir annexe 1 pour la création des utilisateurs.
ENREGISTREMENTS DES MESSAGES VOCAUX
Les messages sont enregistrés à parti d'un enregistreur au format 3gpp. Ensuite on les convertit
en un format utilisable par Asterisk (format gsm).
N'ayant pas trouvé d'outils permettant de faire la conversion directe .3gpp →.gsm, nous
convertissons d'abord les fichiers .3gpp en .wav grâce à un outil de conversion en ligne
www.zamzar.com.
Figure 5/ Conversion 3gpp →wav
25
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
Enfin on convertit les fichiers .wav en .gsm grâce à l'outil sox sous linux.
La chaine de conversion de la parole en un format compatible avec Asterisk que nous avons
adopté est résumée ci-dessous :
Parole brute→ (enregistreur) → .3gpp→ (www.zamar.com) .wav→ (soX).gsm
ÉCRITURE DU DIALPLAN
MENU D’ACCUEIL
C'est le 1er
niveau de notre menu vocal. La configuration se fait dans le fichier extensions.conf :
$ sudo nano /etc/asterisk/extensions.conf
L'idée principale est la suivante : lorsqu'on émet un appel vers le 255, on est d'abord dirigé dans le
contexte [local]. Ensuite, l'appel est immédiatement décroché puis on entend le message d’accueil.
Celui-ci indique le rôle du serveur et donne les différentes options.
LES DIFFÉRENTS MENUS EN LANGUE
La configuration se fait également dans le fichier extensions.conf :
$ sudo nano /etc/asterisk/extensions.conf
L'arborescence est la même pour chaque langue. Lorsqu'une langue est sélectionnée (touche 1 ou
2 du menu principal), un message vocal s'écoule.
Les messages vocaux sont renvoyés grâce à l'application Background() qui prend en argument le
nom du fichier audio sans l'extension. On peut uniquement indiquer le nom du fichier s'il se trouve
dans le répertoire par défaut (/usr/share/asterisk/sounds/).
À cet effet, on crée des contextes lies à ces différentes rubriques :
[Langue]
Ce contexte correspond au menu d'une langue (le menu français ou le menu anglais). C'est dans
ce contexte que l'appel est redirigé lorsque la langue est sélectionnée depuis le menu principal
(accueil). À son tour, il va rediriger l'appel vers un autre contexte plus spécifique en fonction du
choix de l'appelant.
[Sous menu]
Figure 6/ Conversion wav →gsm
26
Étude et mise en place d’un serveur vocal interactif
M. ANGA LOUKOU JOEL, ÉTUDIANT EN RÉSEAUX INFORMATIQUES ET TELECOM
RAPPORT DE STAGE DU BTS : 2014-2015
L’association de plusieurs sous menus constituera les choix que devront faire les appelants à parti
des menus des deux différents contextes [langue]. Ils seront ainsi orientés vers le lieu de leur choix
(piscine, restaurant ou salle de réunion).
Se sont : le menu [piscine], [restaurant] et [salle de réunion]

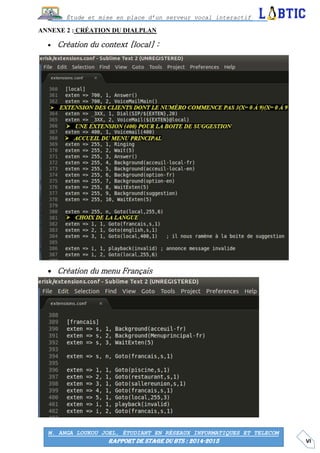

Note : la création du dialplan (procédure d’appel) et du menu vocal sera faite à l’annexe 2.
