![54

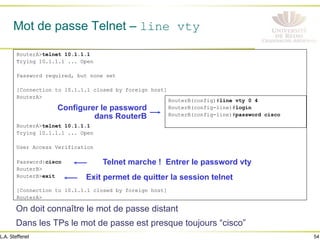

L.A. Steffenel

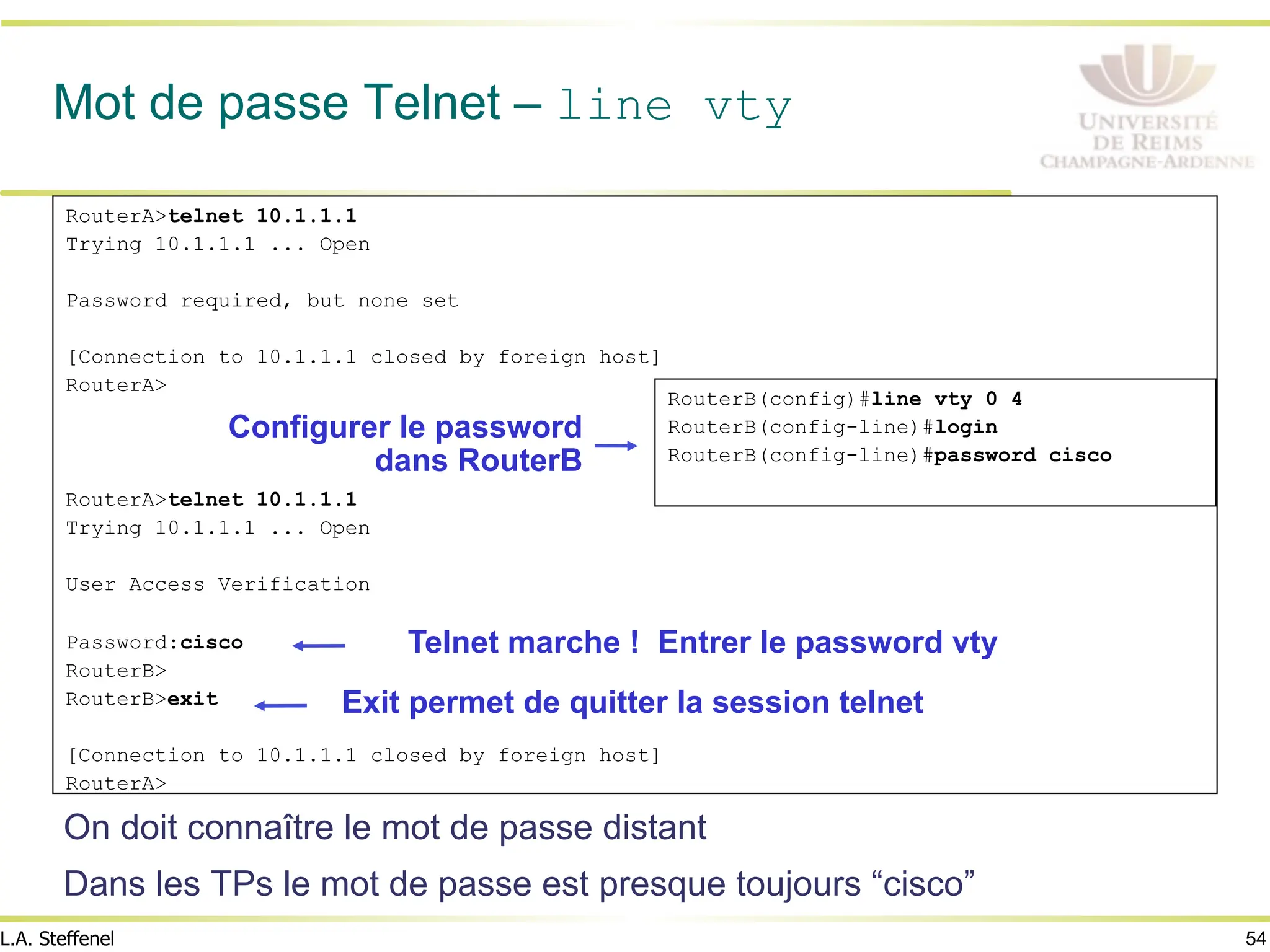

Mot de passe Telnet – line vty
On doit connaître le mot de passe distant
Dans les TPs le mot de passe est presque toujours “cisco”
RouterA>telnet 10.1.1.1
Trying 10.1.1.1 ... Open
Password required, but none set
[Connection to 10.1.1.1 closed by foreign host]
RouterA>
RouterA>telnet 10.1.1.1
Trying 10.1.1.1 ... Open
User Access Verification
Password:cisco
RouterB>
RouterB>exit
[Connection to 10.1.1.1 closed by foreign host]
RouterA>
RouterB(config)#line vty 0 4
RouterB(config-line)#login
RouterB(config-line)#password cisco
Configurer le password
dans RouterB
Telnet marche ! Entrer le password vty
Exit permet de quitter la session telnet](https://image.slidesharecdn.com/ue4-pr-cours1-intro-251005125529-53c10d74/75/UE4-Protocoles-de-routage-introduction-54-2048.jpg)
![55
L.A. Steffenel

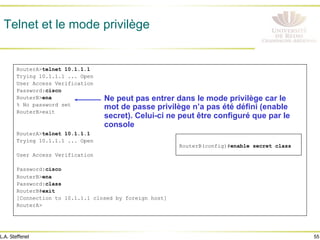

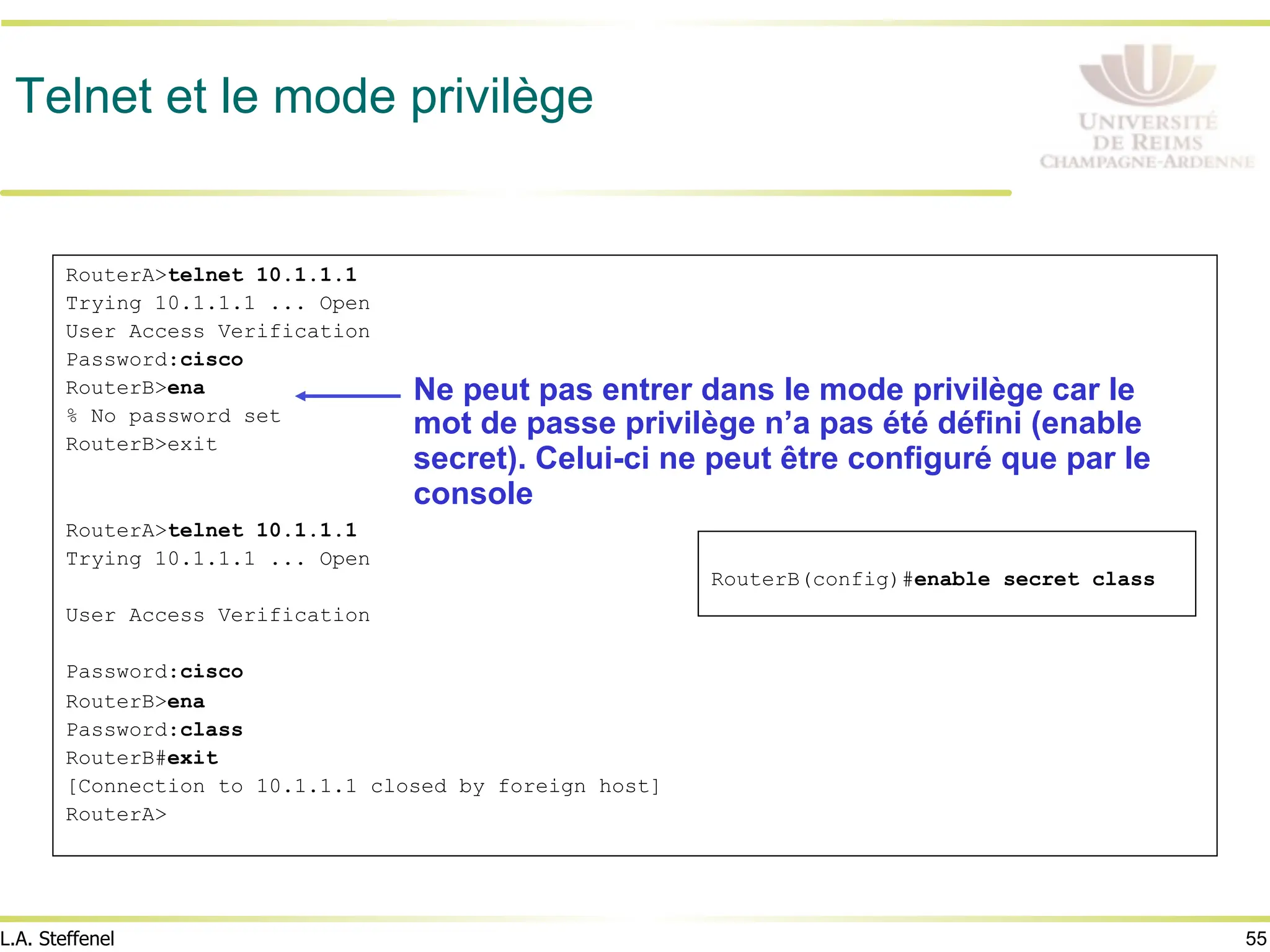

Telnet et le mode privilège
RouterA>telnet 10.1.1.1
Trying 10.1.1.1 ... Open
User Access Verification
Password:cisco
RouterB>ena
% No password set
RouterB>exit
RouterA>telnet 10.1.1.1
Trying 10.1.1.1 ... Open
User Access Verification
Password:cisco
RouterB>ena
Password:class
RouterB#exit
[Connection to 10.1.1.1 closed by foreign host]
RouterA>
Ne peut pas entrer dans le mode privilège car le
mot de passe privilège n’a pas été défini (enable
secret). Celui-ci ne peut être configuré que par le
console
RouterB(config)#enable secret class](https://image.slidesharecdn.com/ue4-pr-cours1-intro-251005125529-53c10d74/75/UE4-Protocoles-de-routage-introduction-55-2048.jpg)
UE4-Protocoles de routage - introduction
- 1. 1 L.A. Steffenel UE4 –Protocoles de Routage

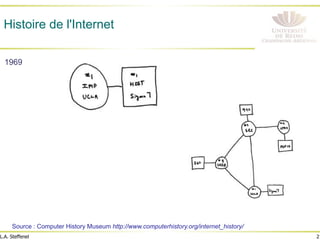

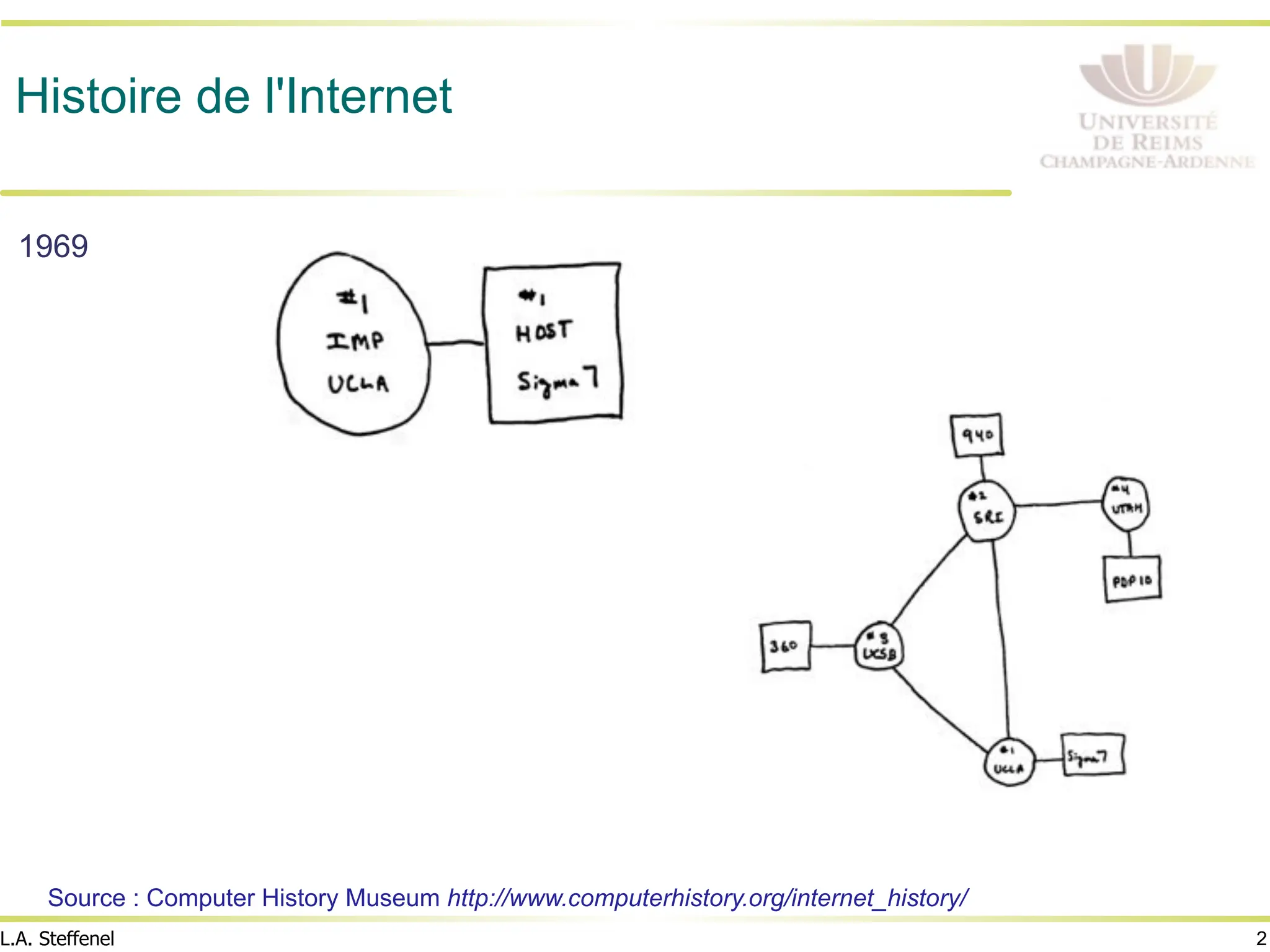

- 2. 2 L.A. Steffenel Histoire del'Internet 1969 Source : Computer History Museum http://www.computerhistory.org/internet_history/

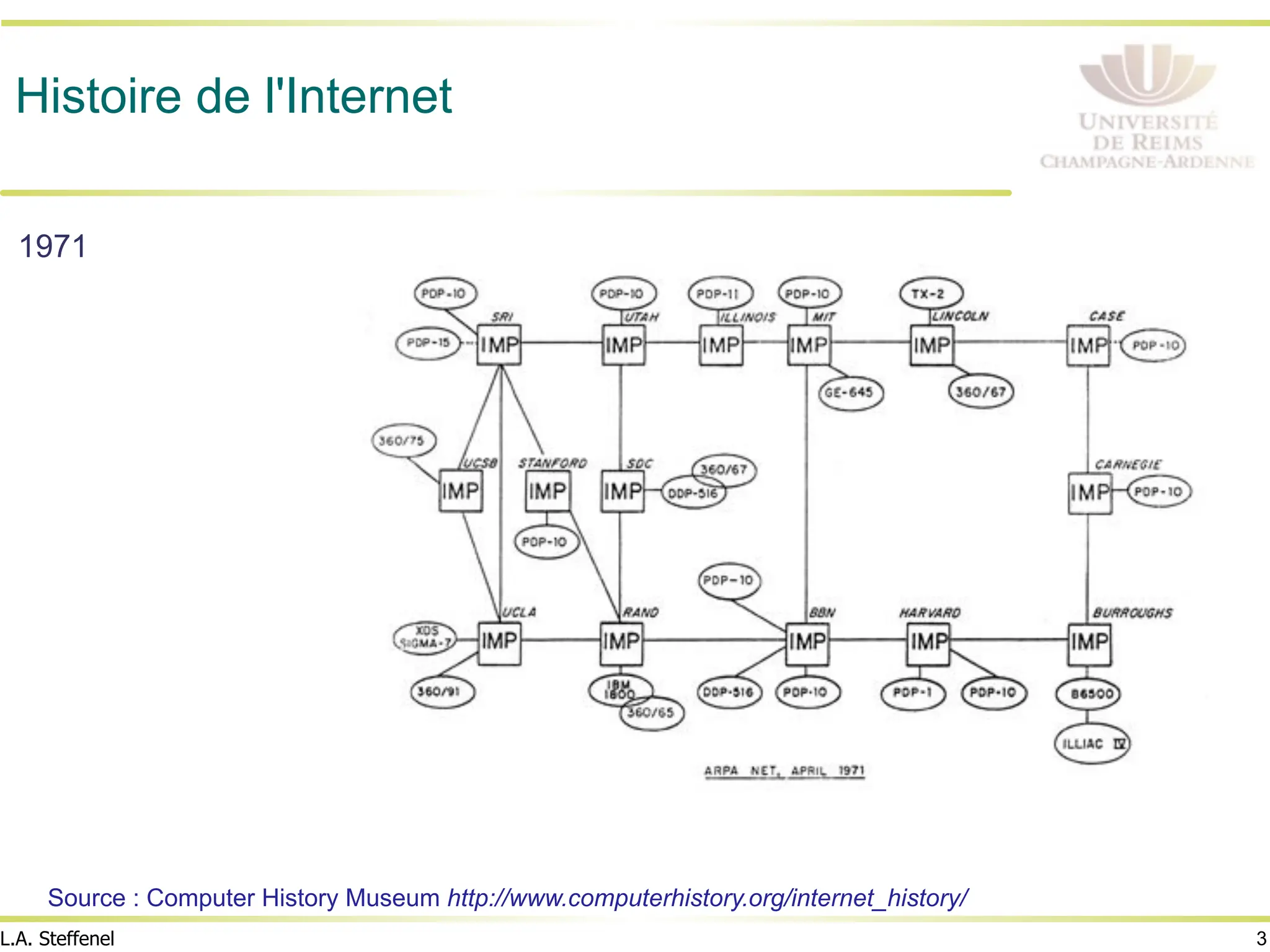

- 3. 3 L.A. Steffenel Histoire del'Internet 1971 Source : Computer History Museum http://www.computerhistory.org/internet_history/

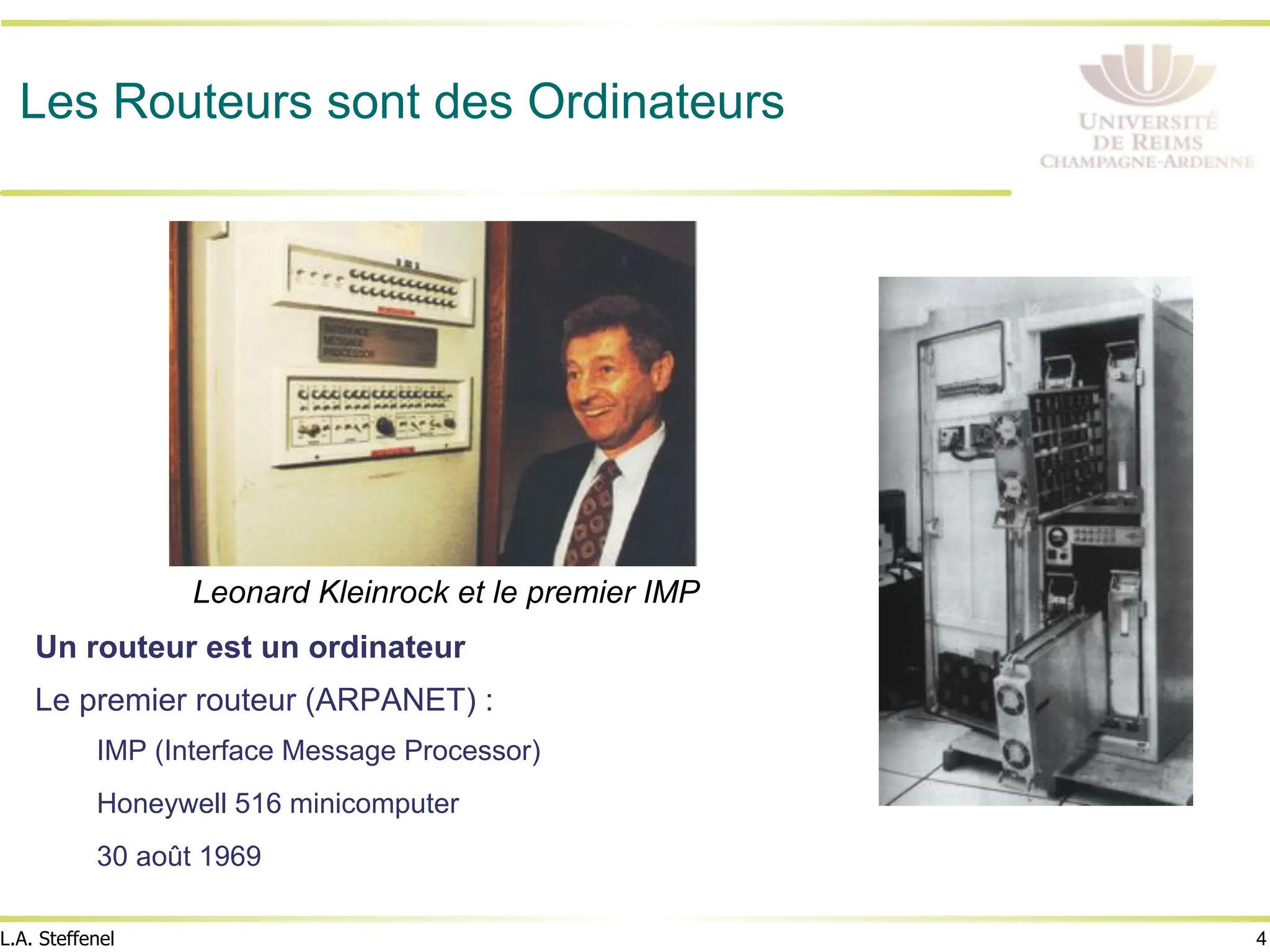

- 4. 4 L.A. Steffenel Les Routeurssont des Ordinateurs Un routeur est un ordinateur Le premier routeur (ARPANET) : IMP (Interface Message Processor) Honeywell 516 minicomputer 30 août 1969 Leonard Kleinrock et le premier IMP

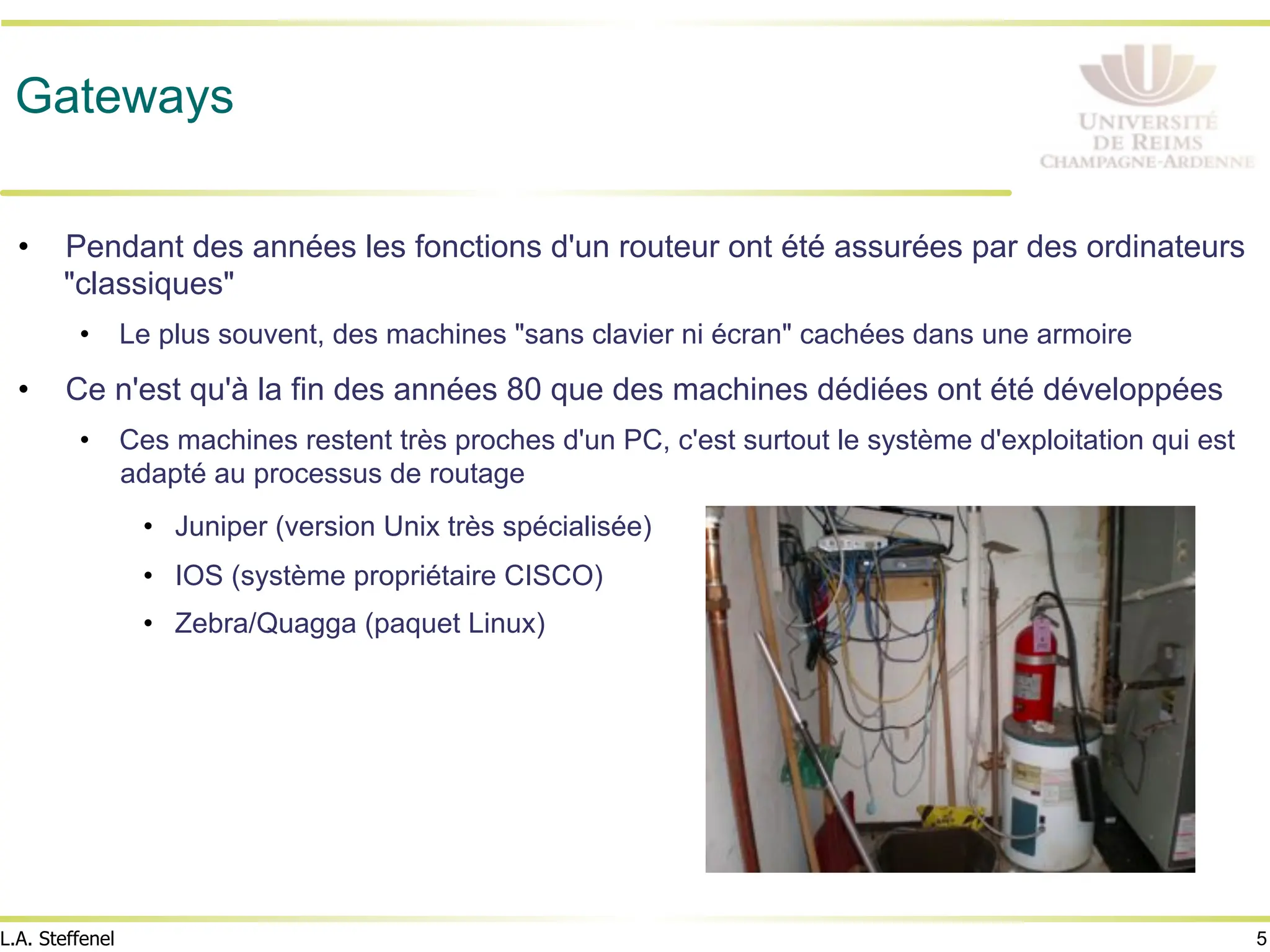

- 5. 5 L.A. Steffenel Gateways • Pendantdes années les fonctions d'un routeur ont été assurées par des ordinateurs "classiques" • Le plus souvent, des machines "sans clavier ni écran" cachées dans une armoire • Ce n'est qu'à la fin des années 80 que des machines dédiées ont été développées • Ces machines restent très proches d'un PC, c'est surtout le système d'exploitation qui est adapté au processus de routage • Juniper (version Unix très spécialisée) • IOS (système propriétaire CISCO) • Zebra/Quagga (paquet Linux)

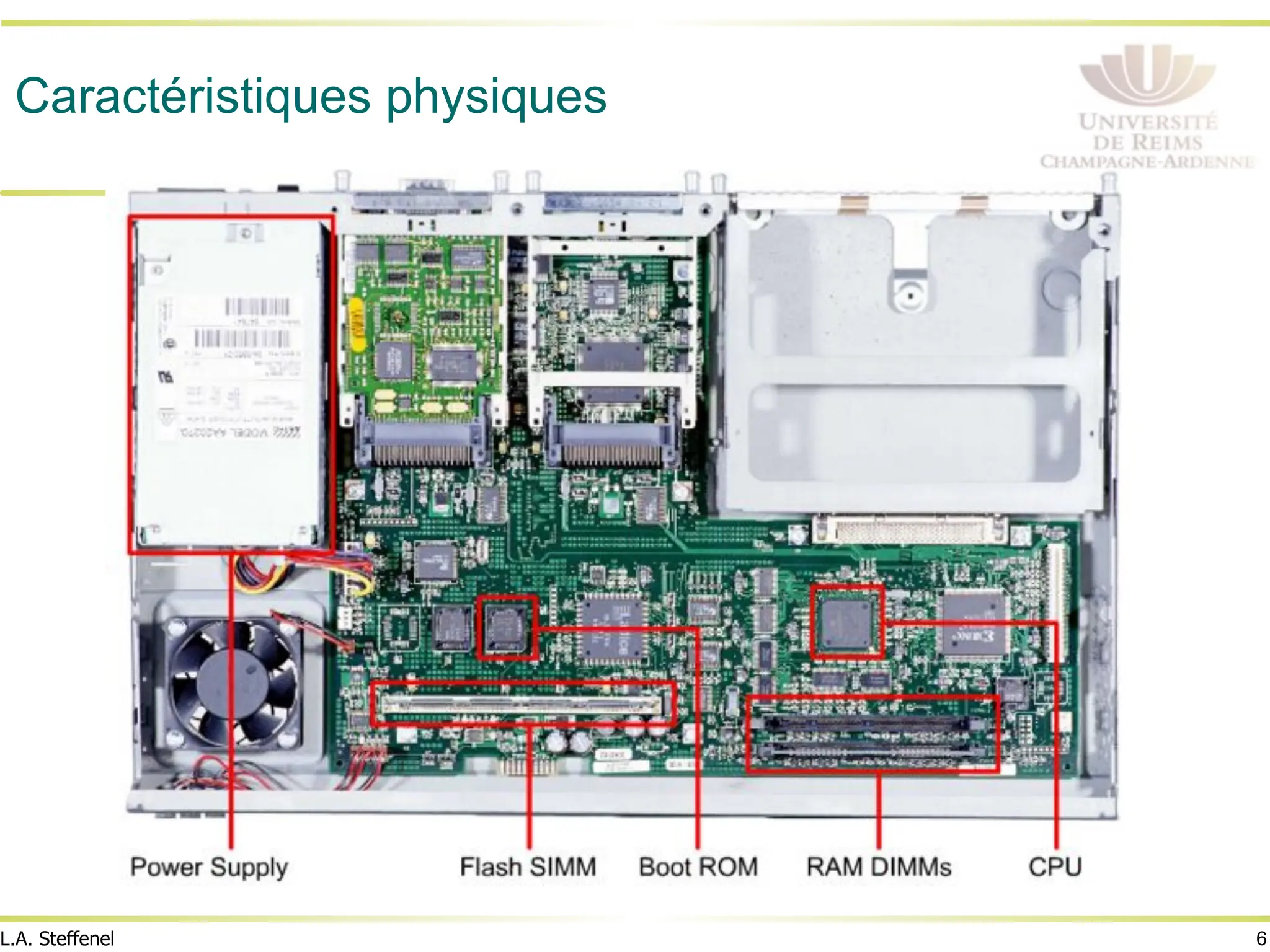

- 6.

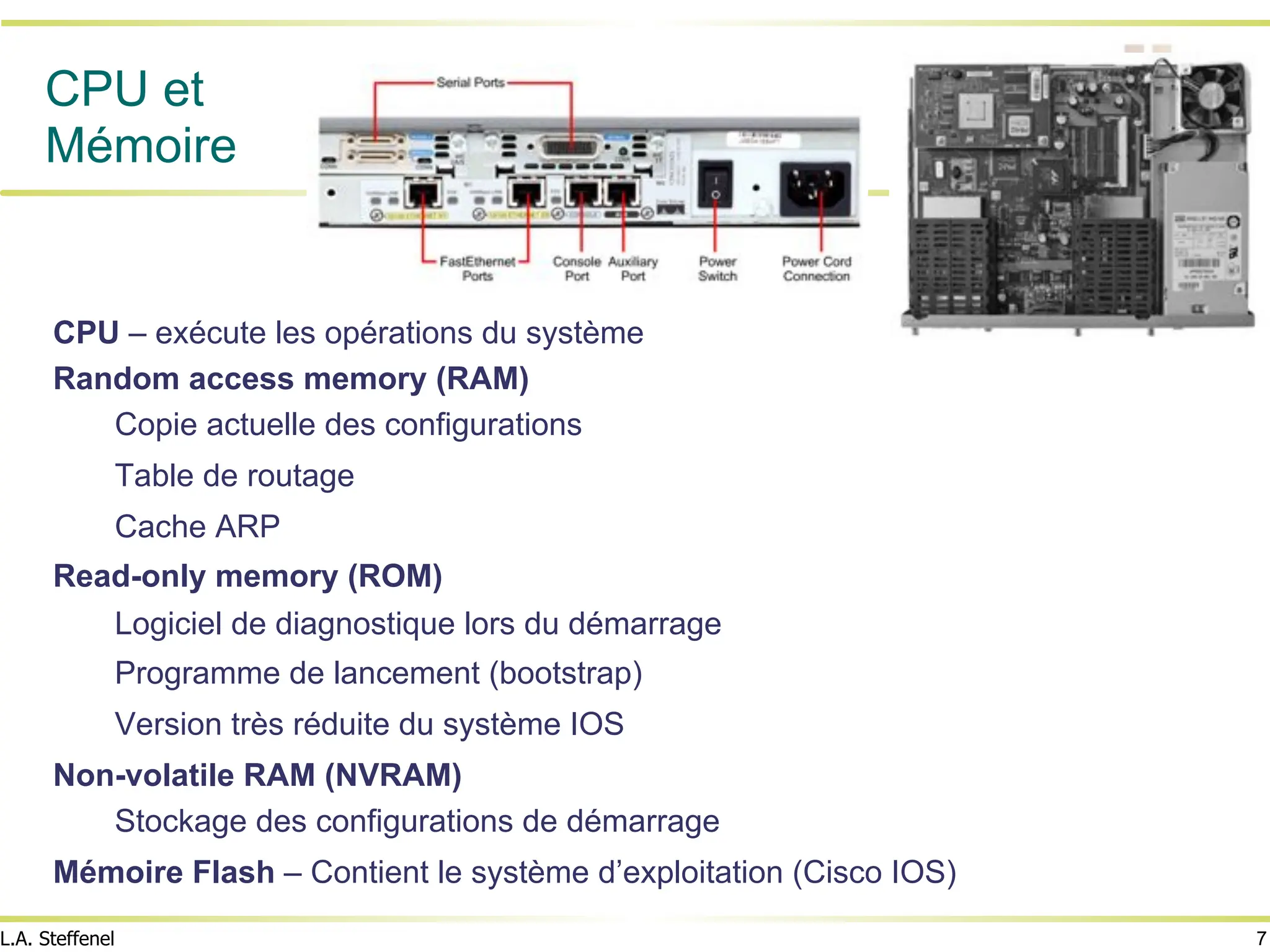

- 7. 7 L.A. Steffenel CPU et Mémoire CPU– exécute les opérations du système Random access memory (RAM) Copie actuelle des configurations Table de routage Cache ARP Read-only memory (ROM) Logiciel de diagnostique lors du démarrage Programme de lancement (bootstrap) Version très réduite du système IOS Non-volatile RAM (NVRAM) Stockage des configurations de démarrage Mémoire Flash – Contient le système d’exploitation (Cisco IOS)

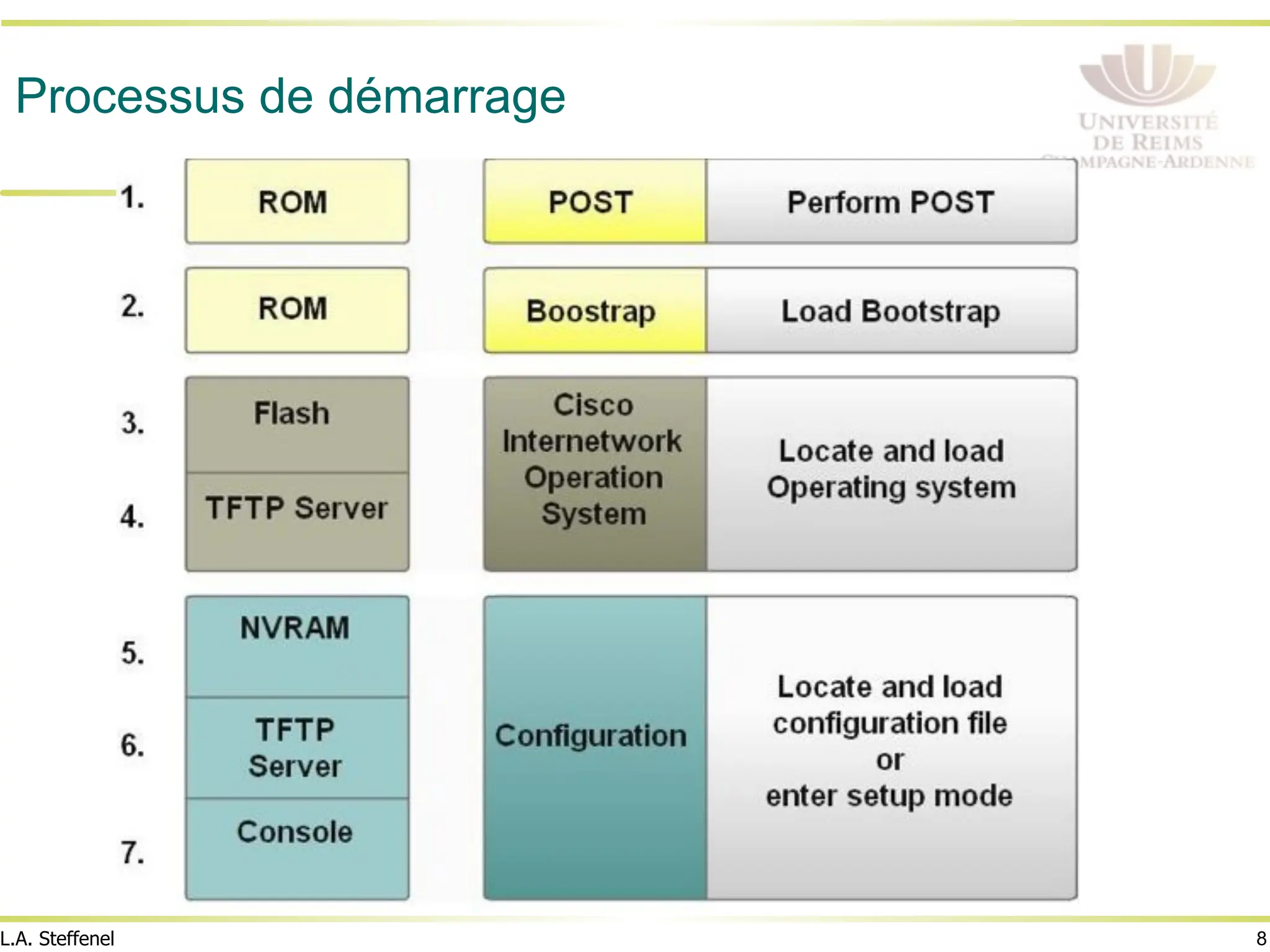

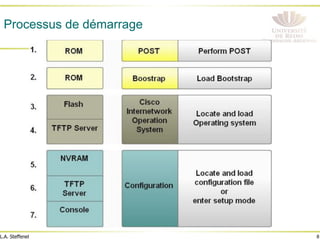

- 8. 8 L.A. Steffenel Processus dedémarrage

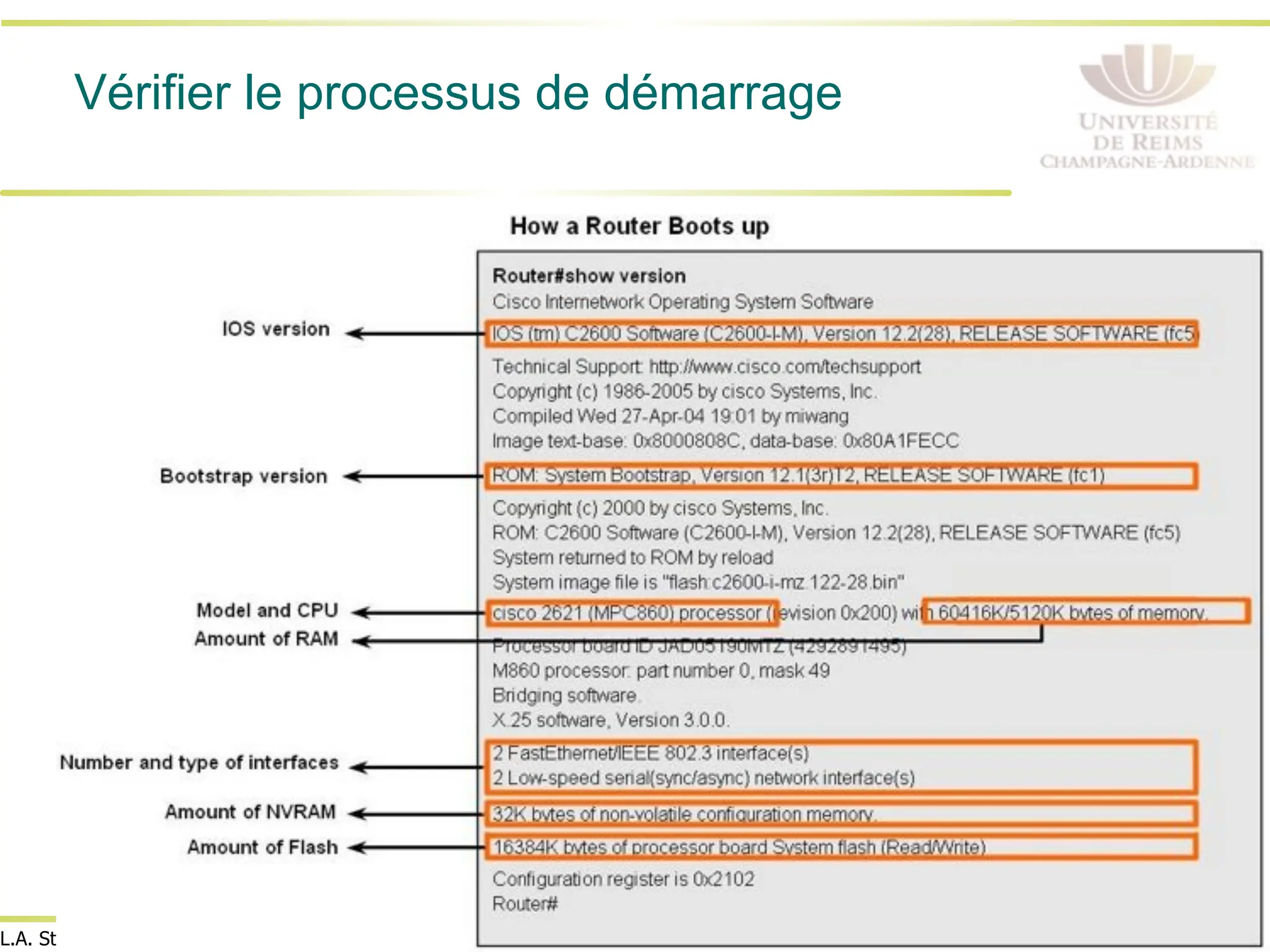

- 9. 9 L.A. Steffenel Vérifier leprocessus de démarrage

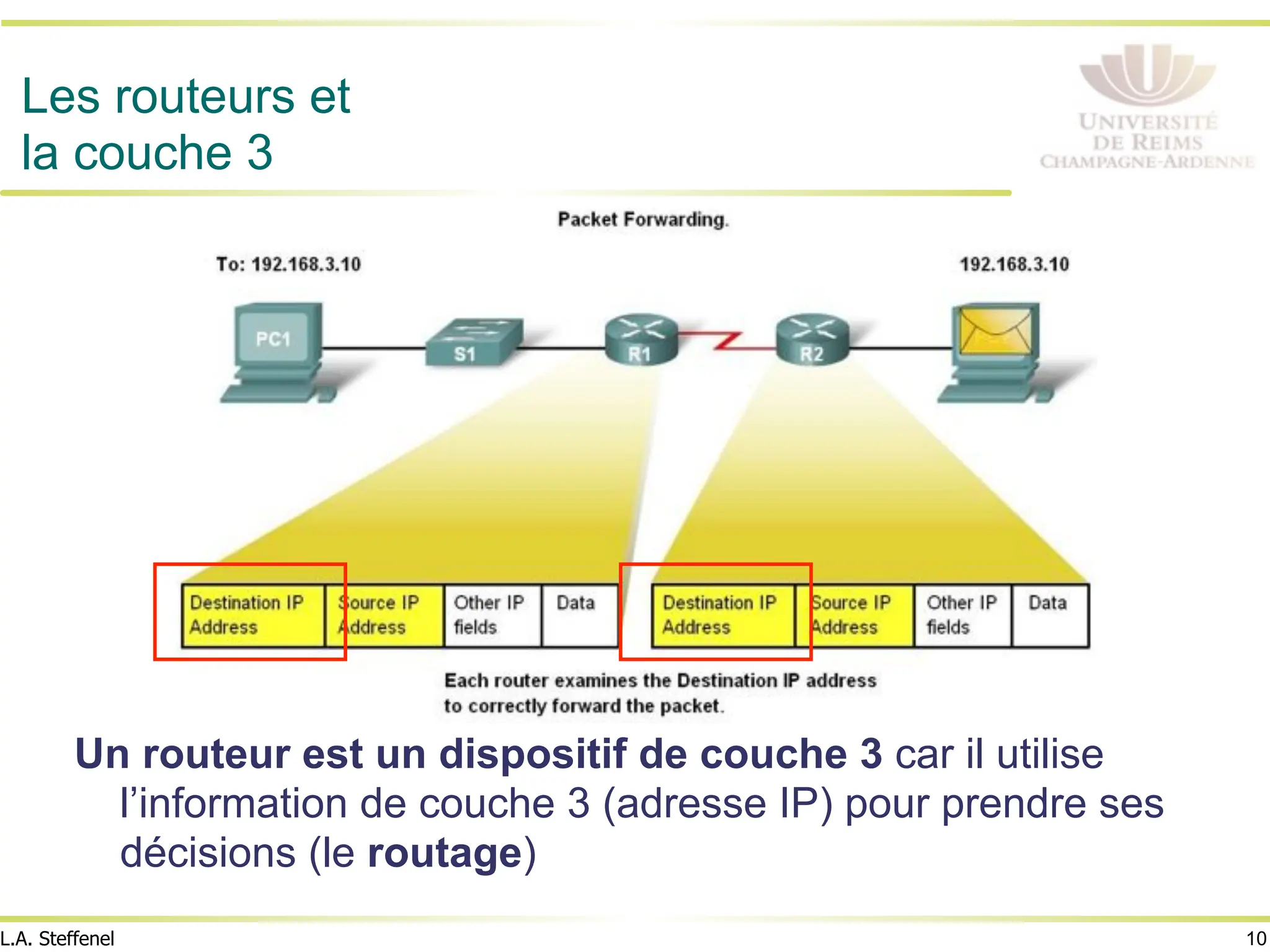

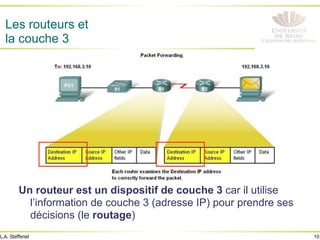

- 10. 10 L.A. Steffenel Les routeurset la couche 3 Un routeur est un dispositif de couche 3 car il utilise l’information de couche 3 (adresse IP) pour prendre ses décisions (le routage)

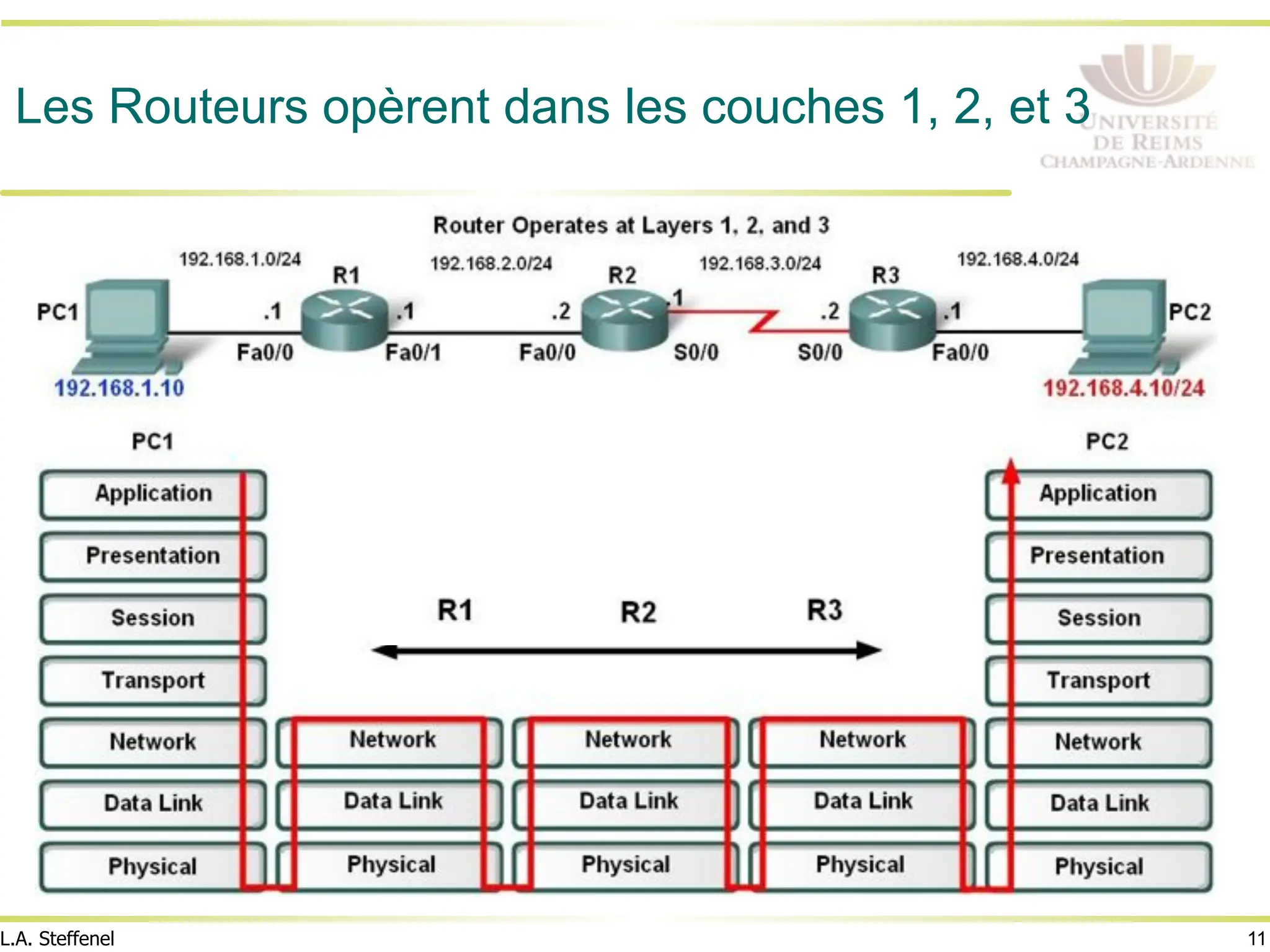

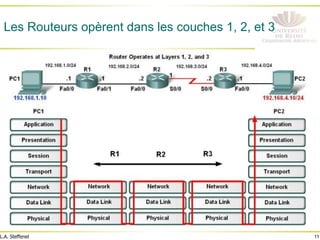

- 11. 11 L.A. Steffenel Les Routeursopèrent dans les couches 1, 2, et 3

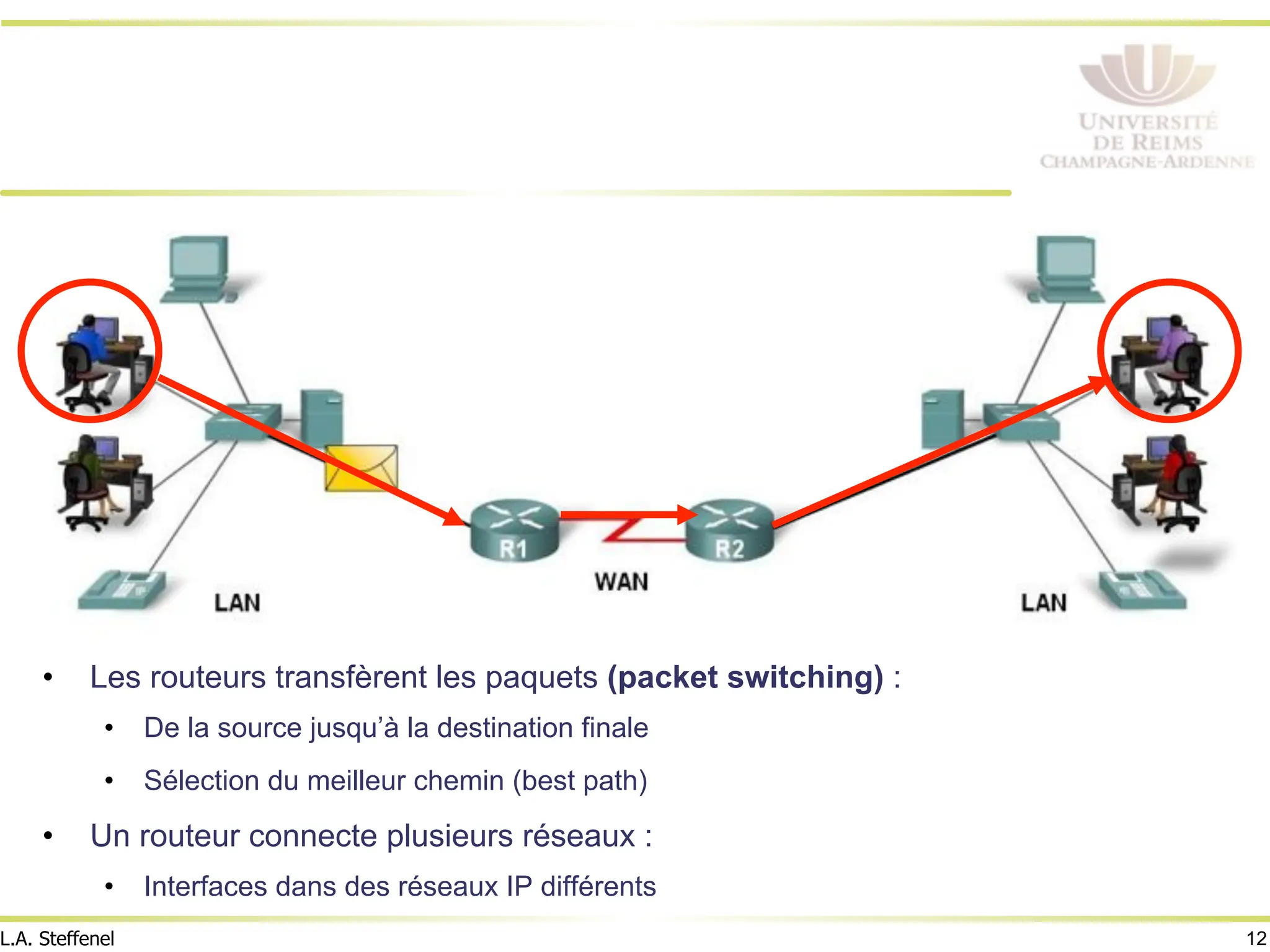

- 12. 12 L.A. Steffenel • Lesrouteurs transfèrent les paquets (packet switching) : • De la source jusqu’à la destination finale • Sélection du meilleur chemin (best path) • Un routeur connecte plusieurs réseaux : • Interfaces dans des réseaux IP différents

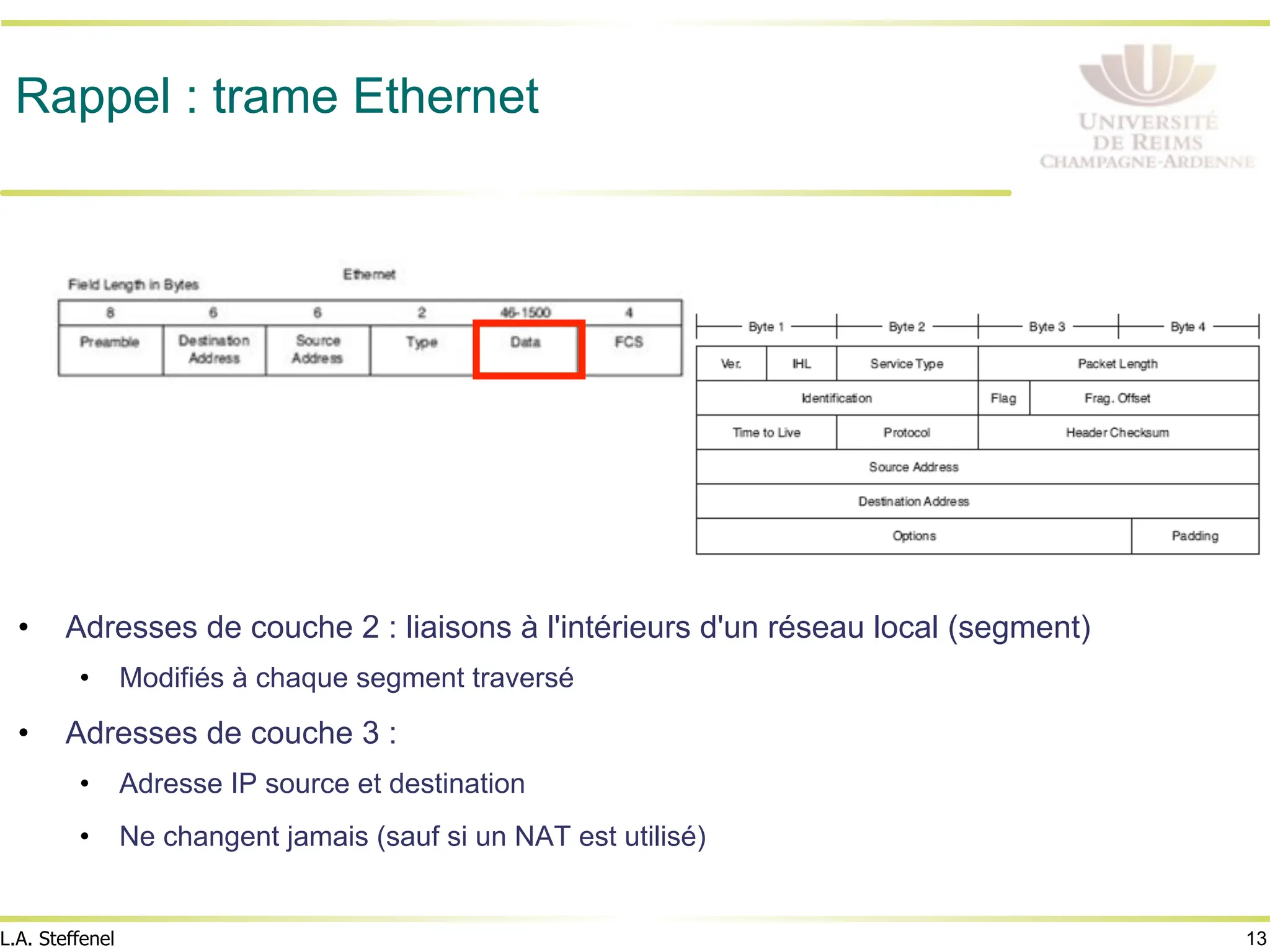

- 13. 13 L.A. Steffenel Rappel :trame Ethernet • Adresses de couche 2 : liaisons à l'intérieurs d'un réseau local (segment) • Modifiés à chaque segment traversé • Adresses de couche 3 : • Adresse IP source et destination • Ne changent jamais (sauf si un NAT est utilisé)

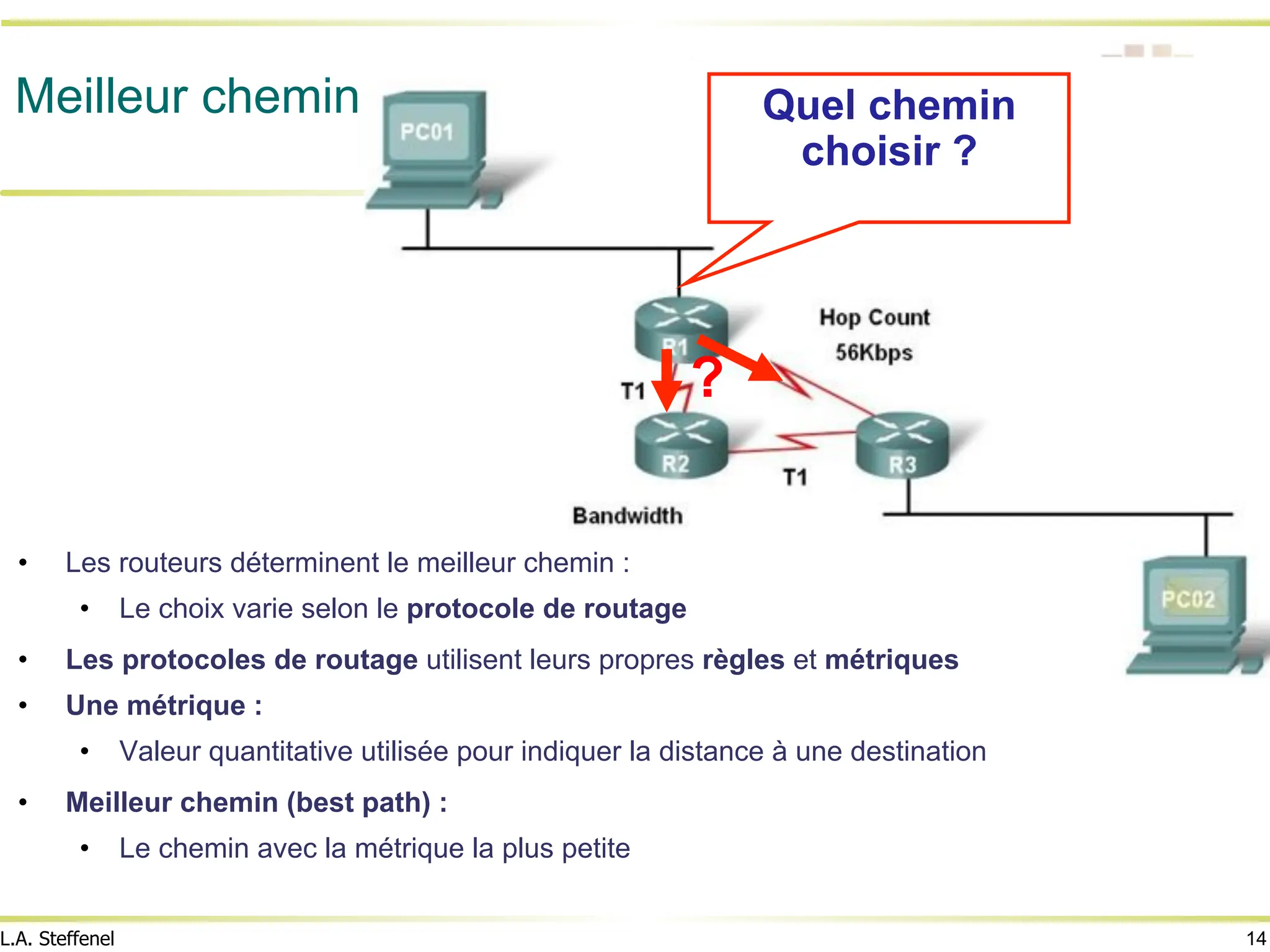

- 14. 14 L.A. Steffenel Meilleur chemin •Les routeurs déterminent le meilleur chemin : • Le choix varie selon le protocole de routage • Les protocoles de routage utilisent leurs propres règles et métriques • Une métrique : • Valeur quantitative utilisée pour indiquer la distance à une destination • Meilleur chemin (best path) : • Le chemin avec la métrique la plus petite Quel chemin choisir ? ?

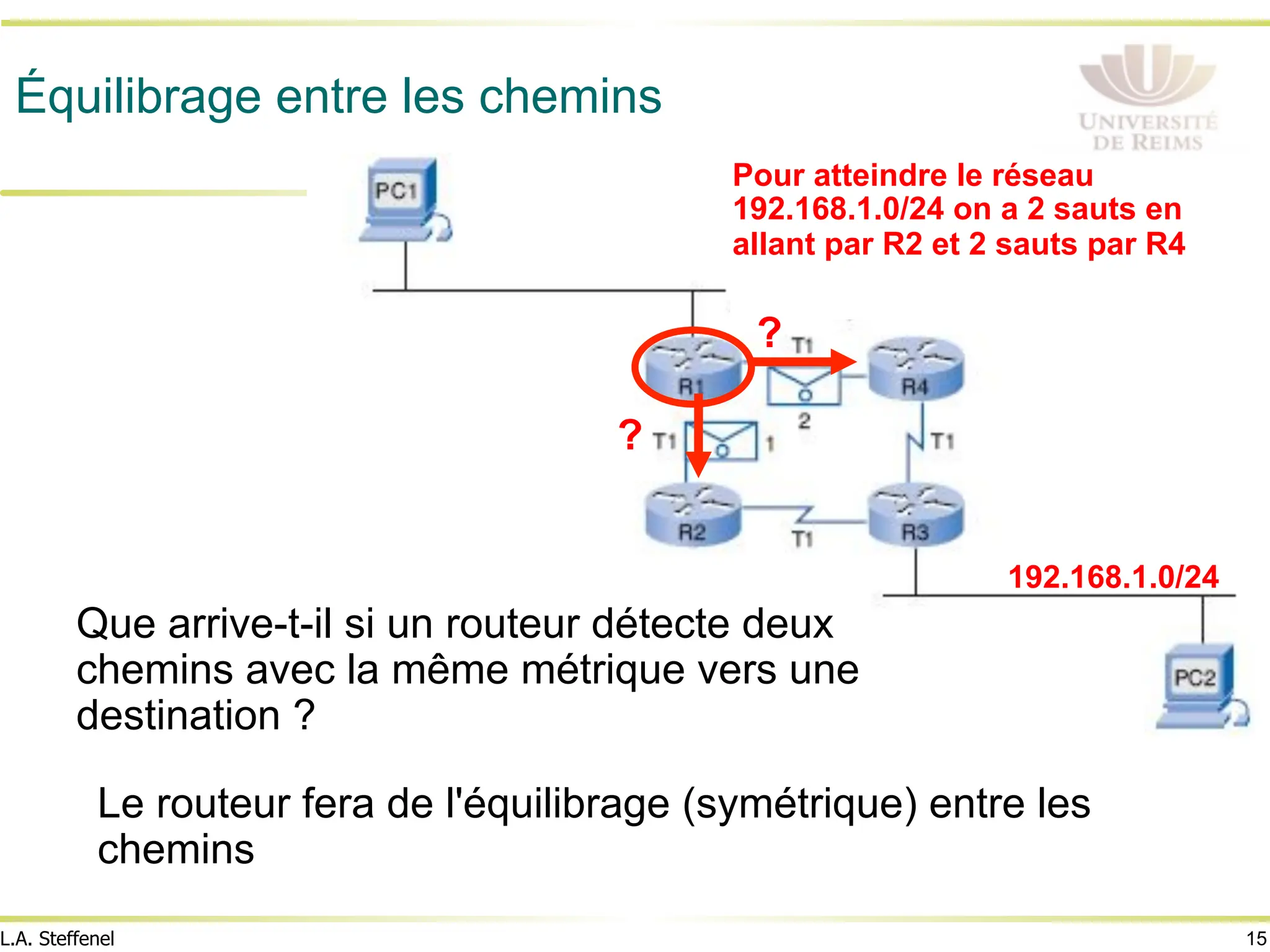

- 15. 15 L.A. Steffenel Équilibrage entreles chemins Que arrive-t-il si un routeur détecte deux chemins avec la même métrique vers une destination ? Le routeur fera de l'équilibrage (symétrique) entre les chemins Pour atteindre le réseau 192.168.1.0/24 on a 2 sauts en allant par R2 et 2 sauts par R4 192.168.1.0/24 ? ?

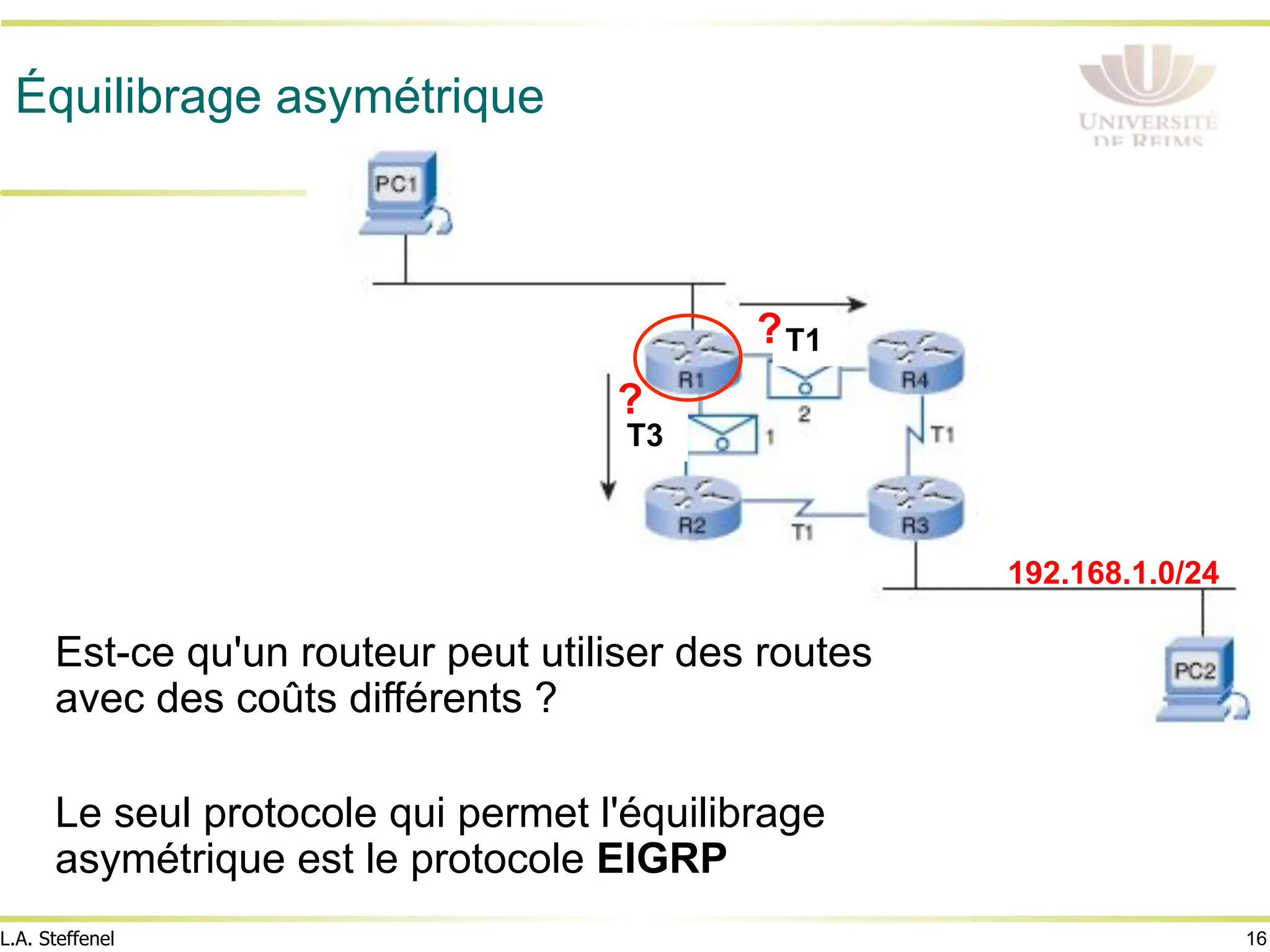

- 16. 16 L.A. Steffenel Équilibrage asymétrique T1 T3 Est-cequ'un routeur peut utiliser des routes avec des coûts différents ? Le seul protocole qui permet l'équilibrage asymétrique est le protocole EIGRP 192.168.1.0/24 ? ?

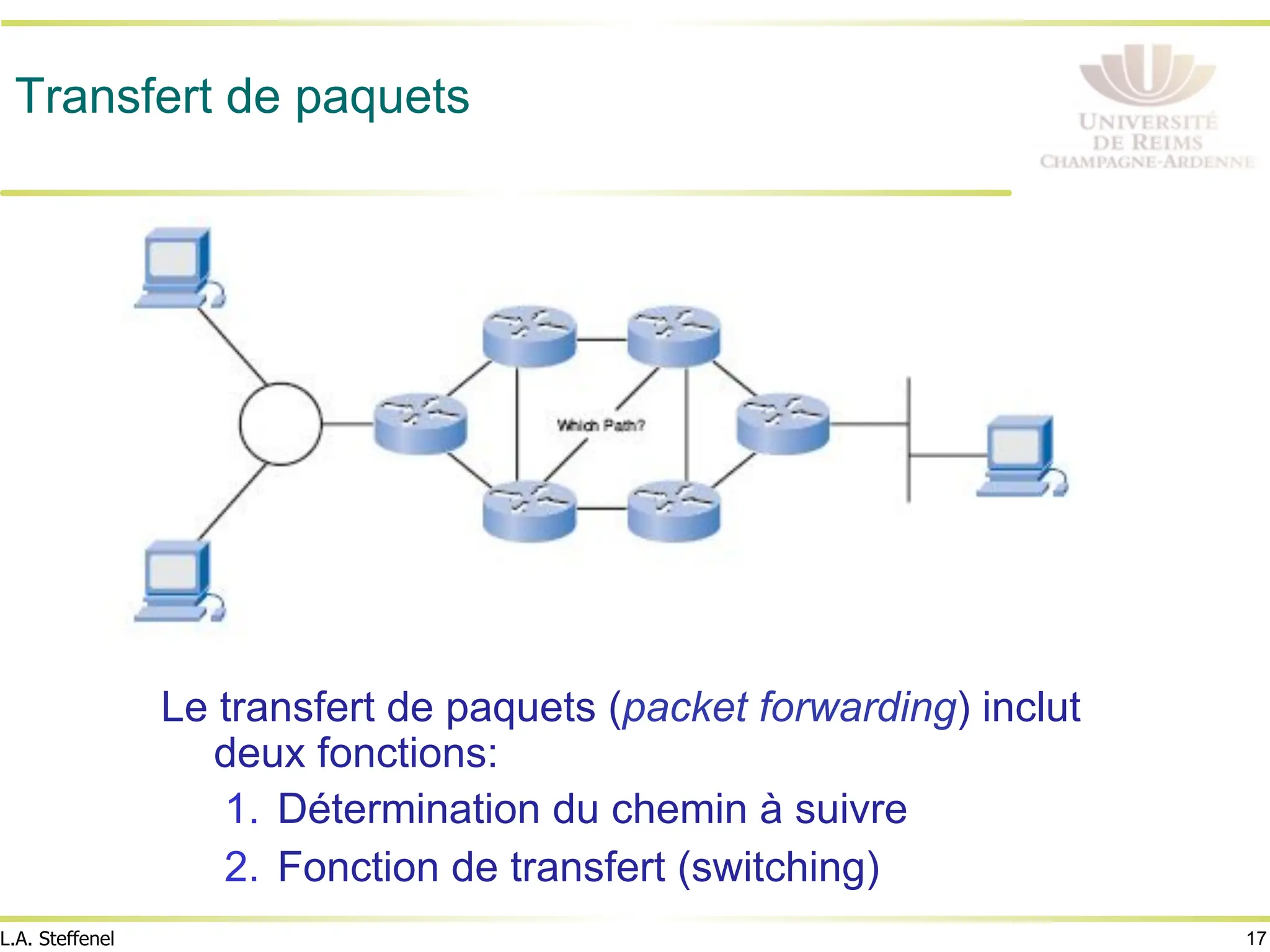

- 17. 17 L.A. Steffenel Transfert depaquets Le transfert de paquets (packet forwarding) inclut deux fonctions: 1. Détermination du chemin à suivre 2. Fonction de transfert (switching)

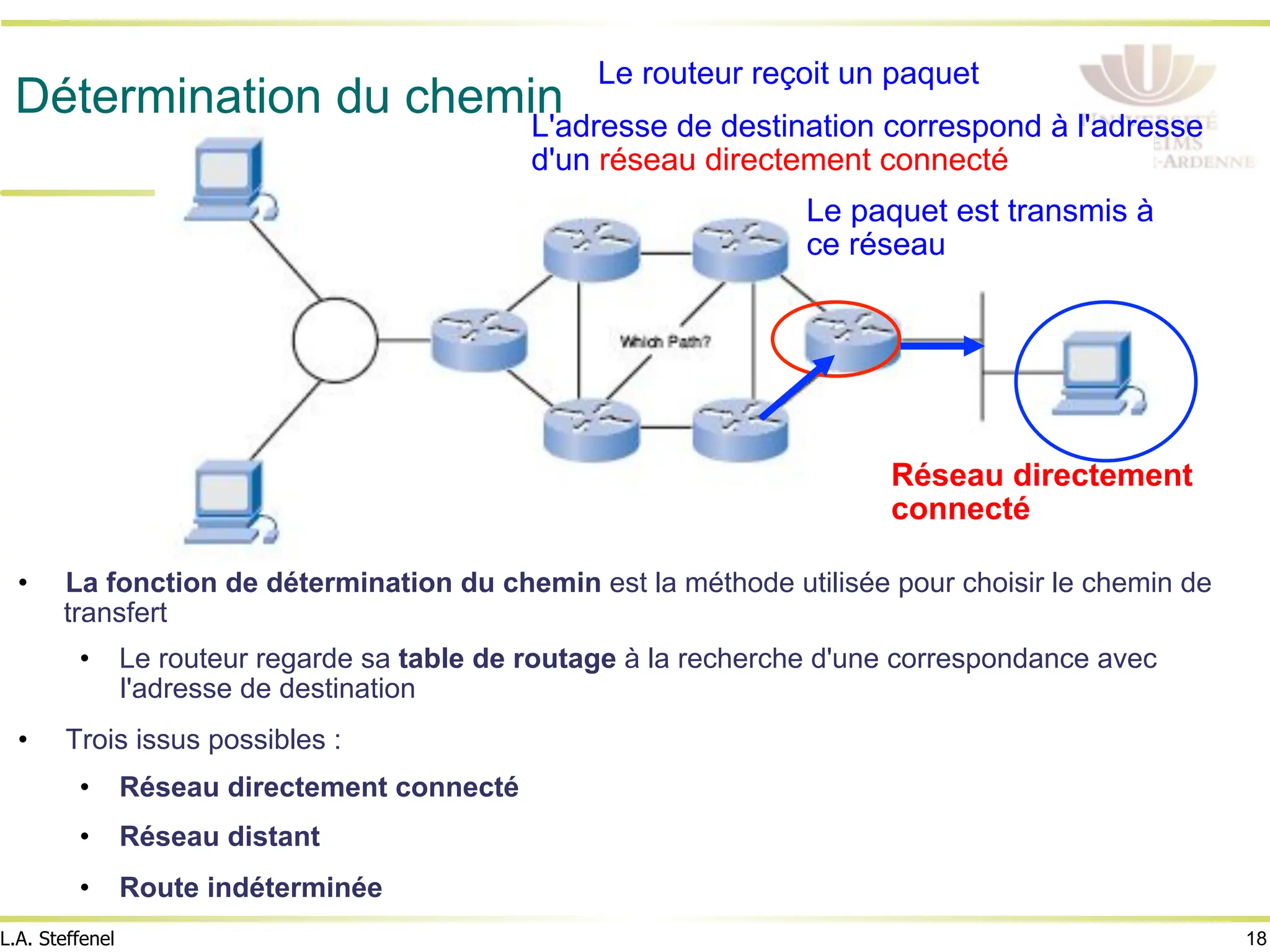

- 18. 18 L.A. Steffenel Détermination duchemin • La fonction de détermination du chemin est la méthode utilisée pour choisir le chemin de transfert • Le routeur regarde sa table de routage à la recherche d'une correspondance avec l'adresse de destination • Trois issus possibles : • Réseau directement connecté • Réseau distant • Route indéterminée Réseau directement connecté Le routeur reçoit un paquet L'adresse de destination correspond à l'adresse d'un réseau directement connecté Le paquet est transmis à ce réseau

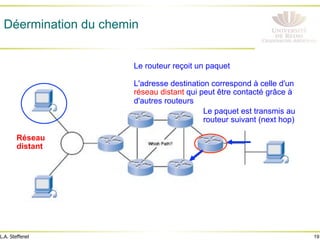

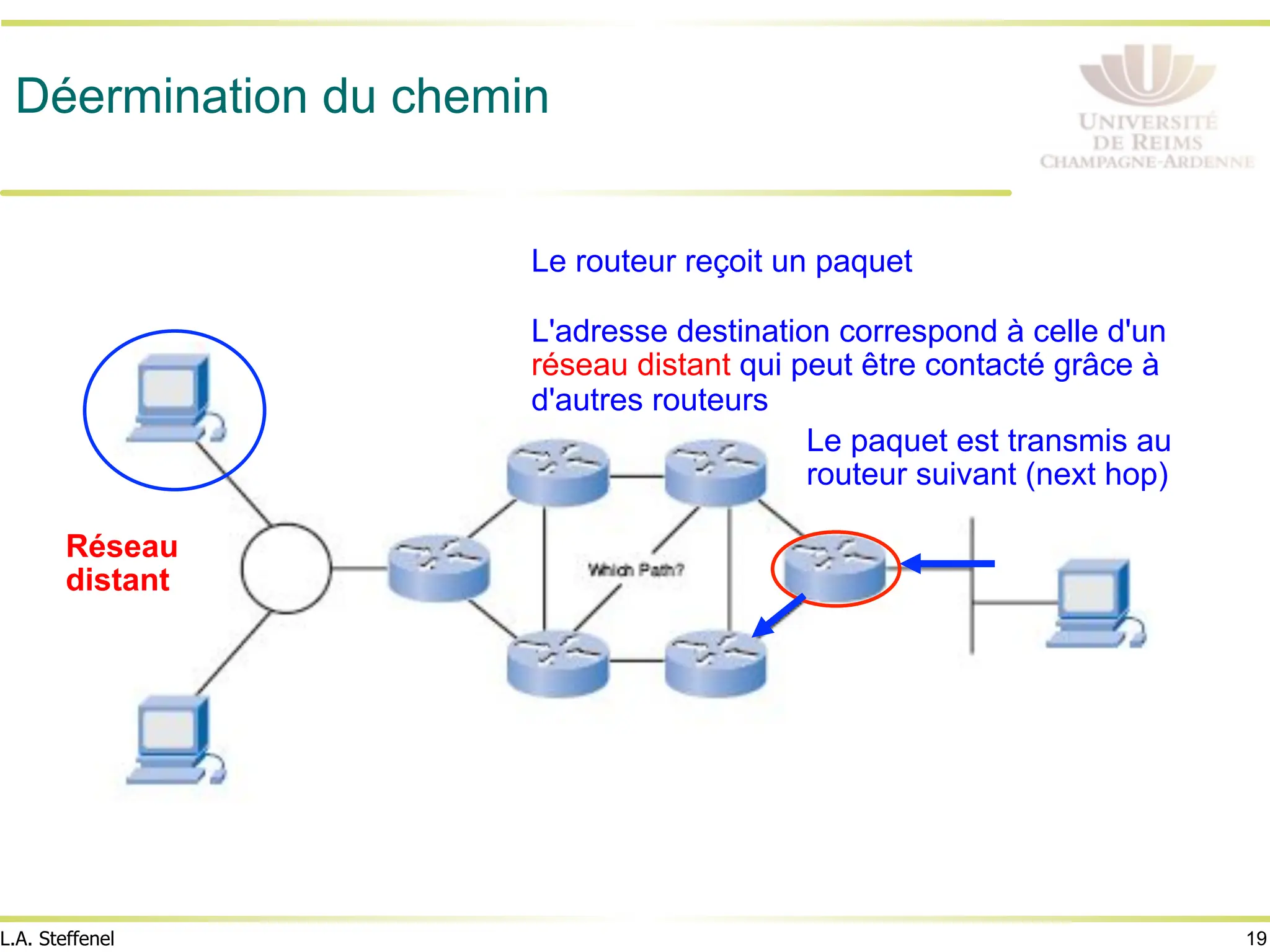

- 19. 19 L.A. Steffenel Déermination duchemin Réseau distant Le routeur reçoit un paquet L'adresse destination correspond à celle d'un réseau distant qui peut être contacté grâce à d'autres routeurs Le paquet est transmis au routeur suivant (next hop)

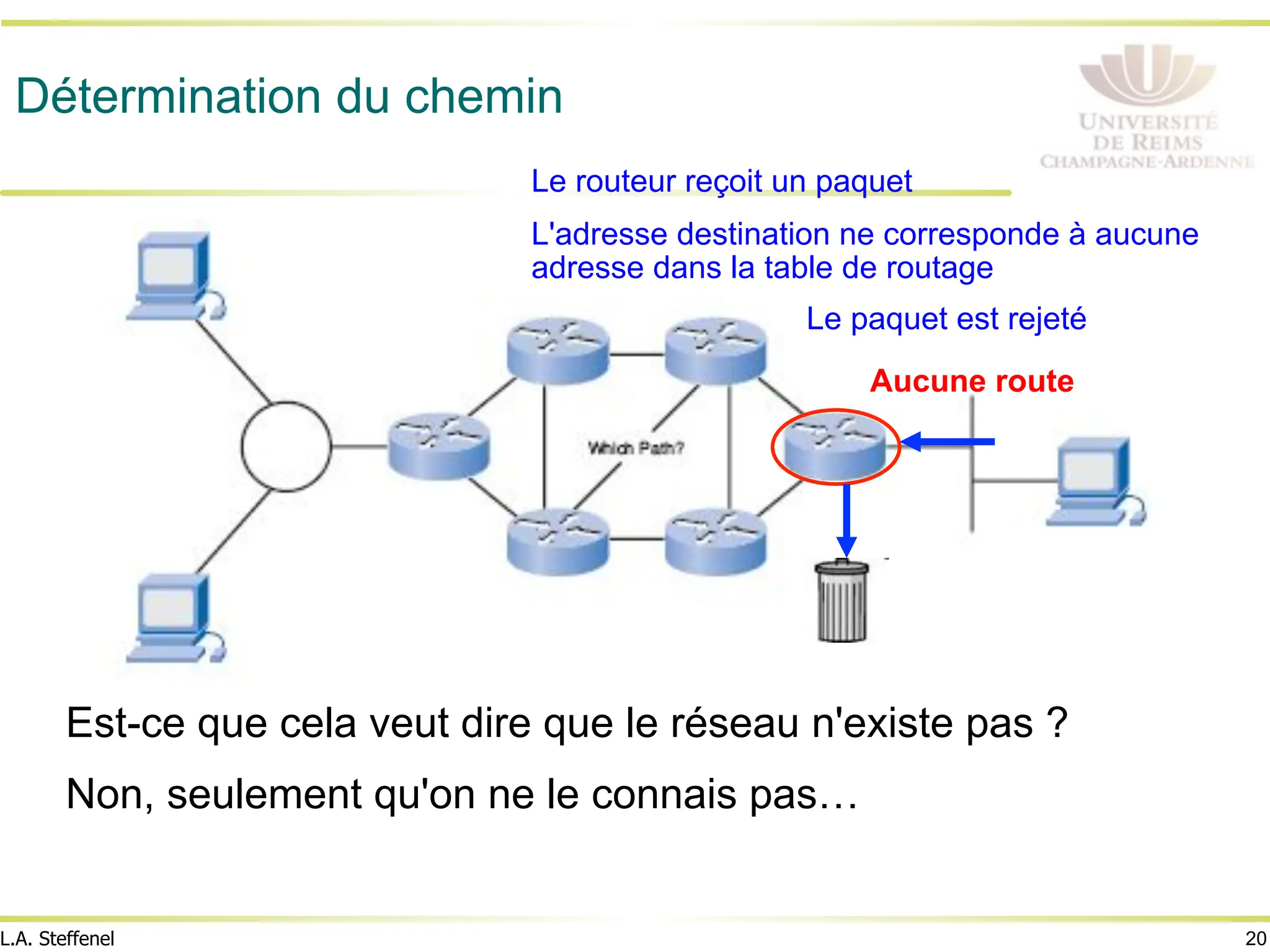

- 20. 20 L.A. Steffenel Détermination duchemin Le routeur reçoit un paquet L'adresse destination ne corresponde à aucune adresse dans la table de routage Le paquet est rejeté Aucune route Est-ce que cela veut dire que le réseau n'existe pas ? Non, seulement qu'on ne le connais pas…

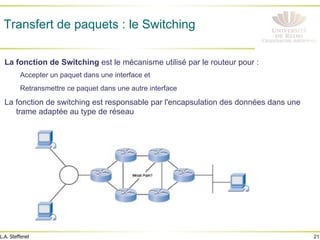

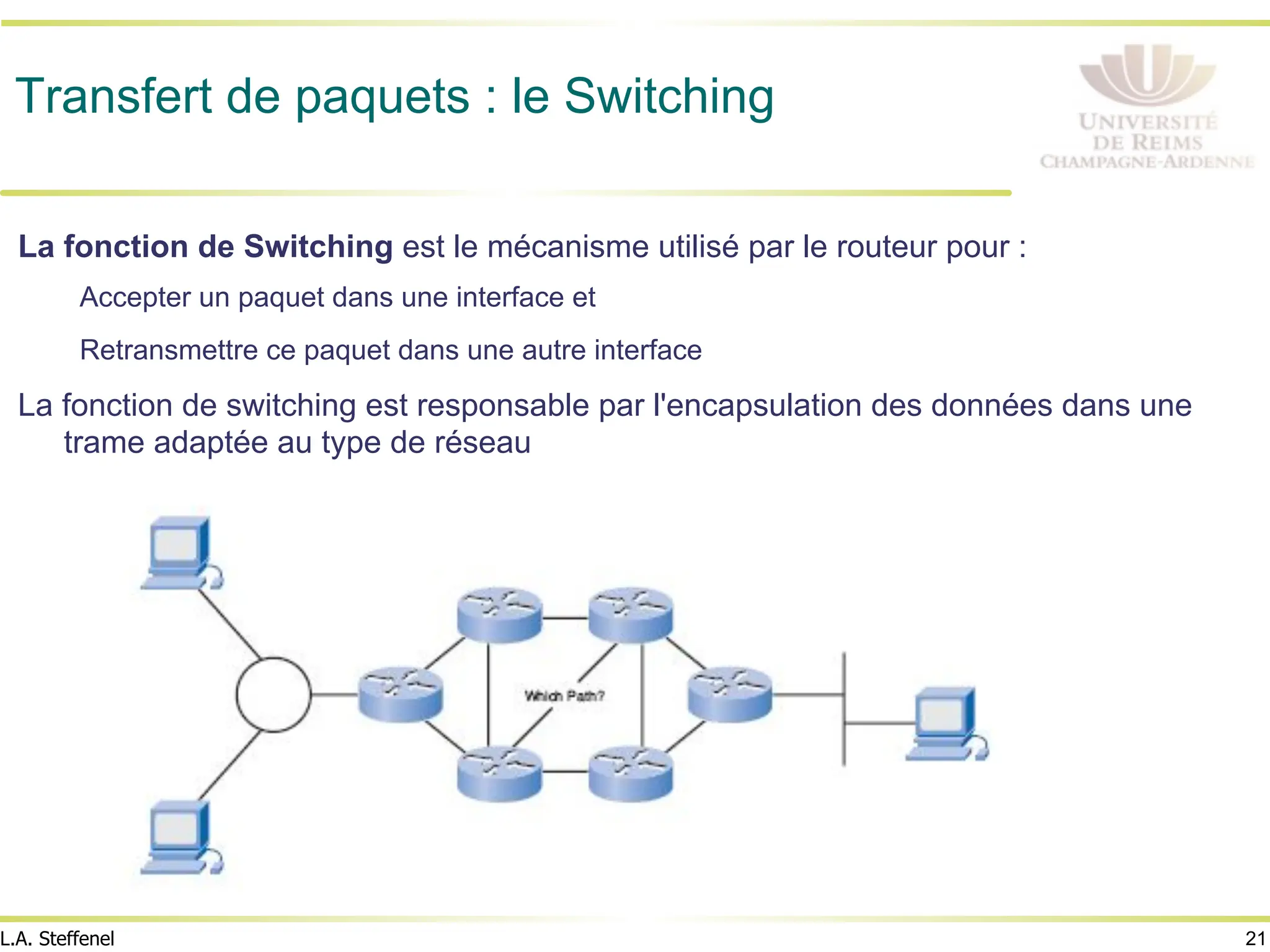

- 21. 21 L.A. Steffenel Transfert depaquets : le Switching La fonction de Switching est le mécanisme utilisé par le routeur pour : Accepter un paquet dans une interface et Retransmettre ce paquet dans une autre interface La fonction de switching est responsable par l'encapsulation des données dans une trame adaptée au type de réseau

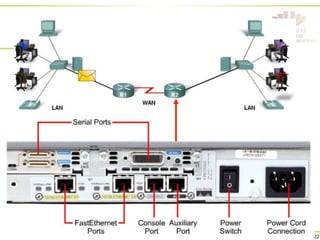

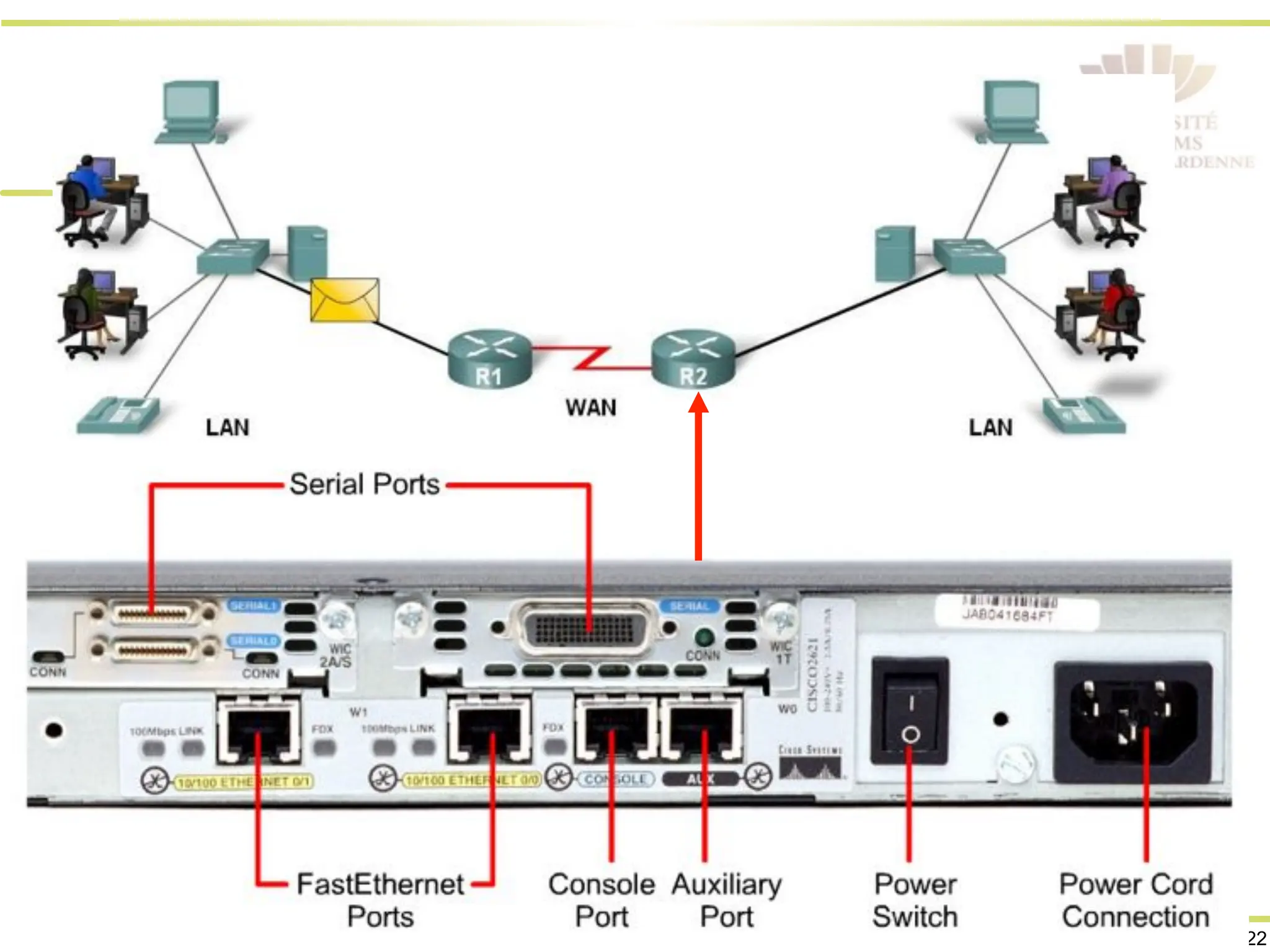

- 22.

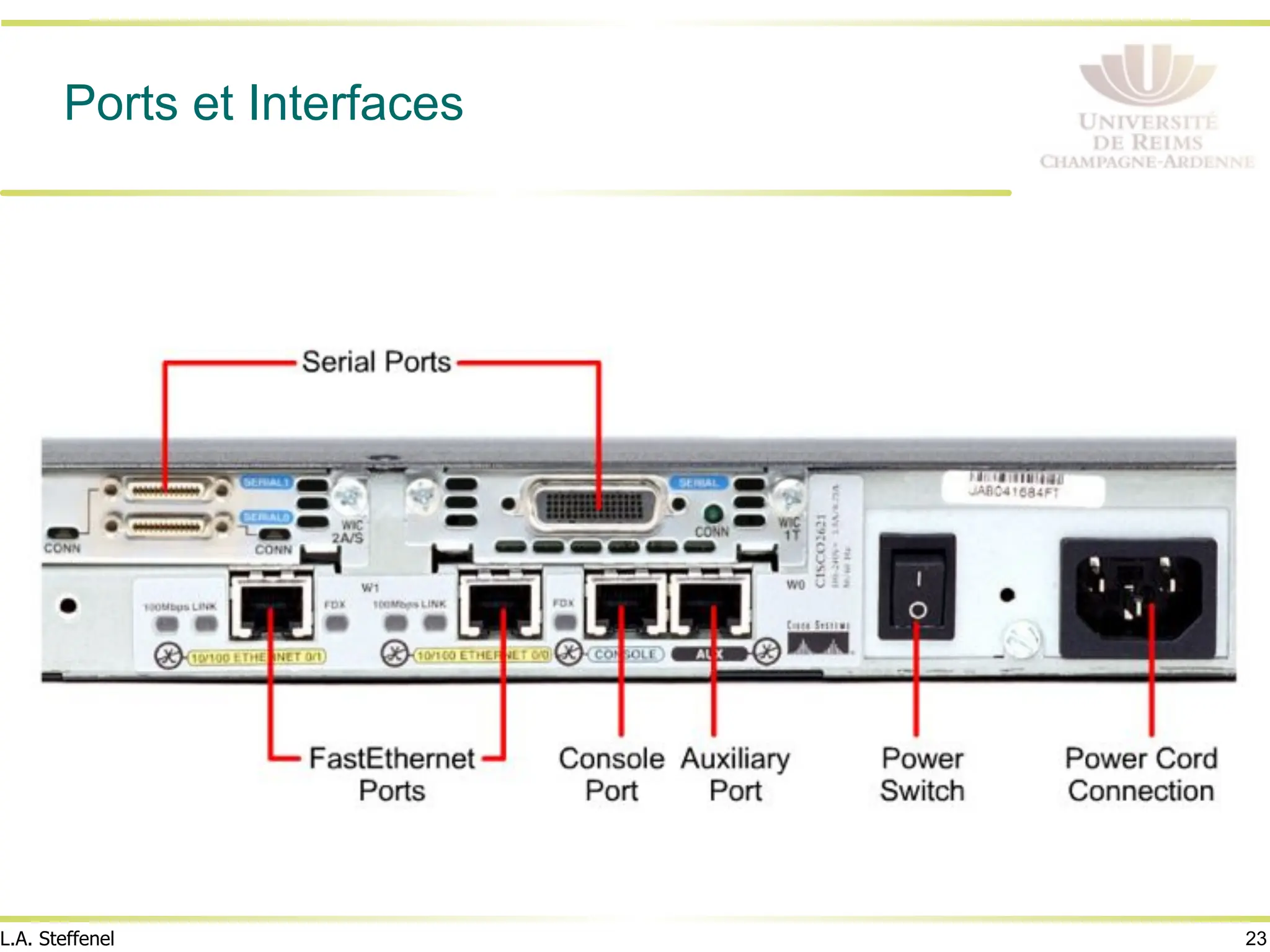

- 23. 23 L.A. Steffenel Ports etInterfaces

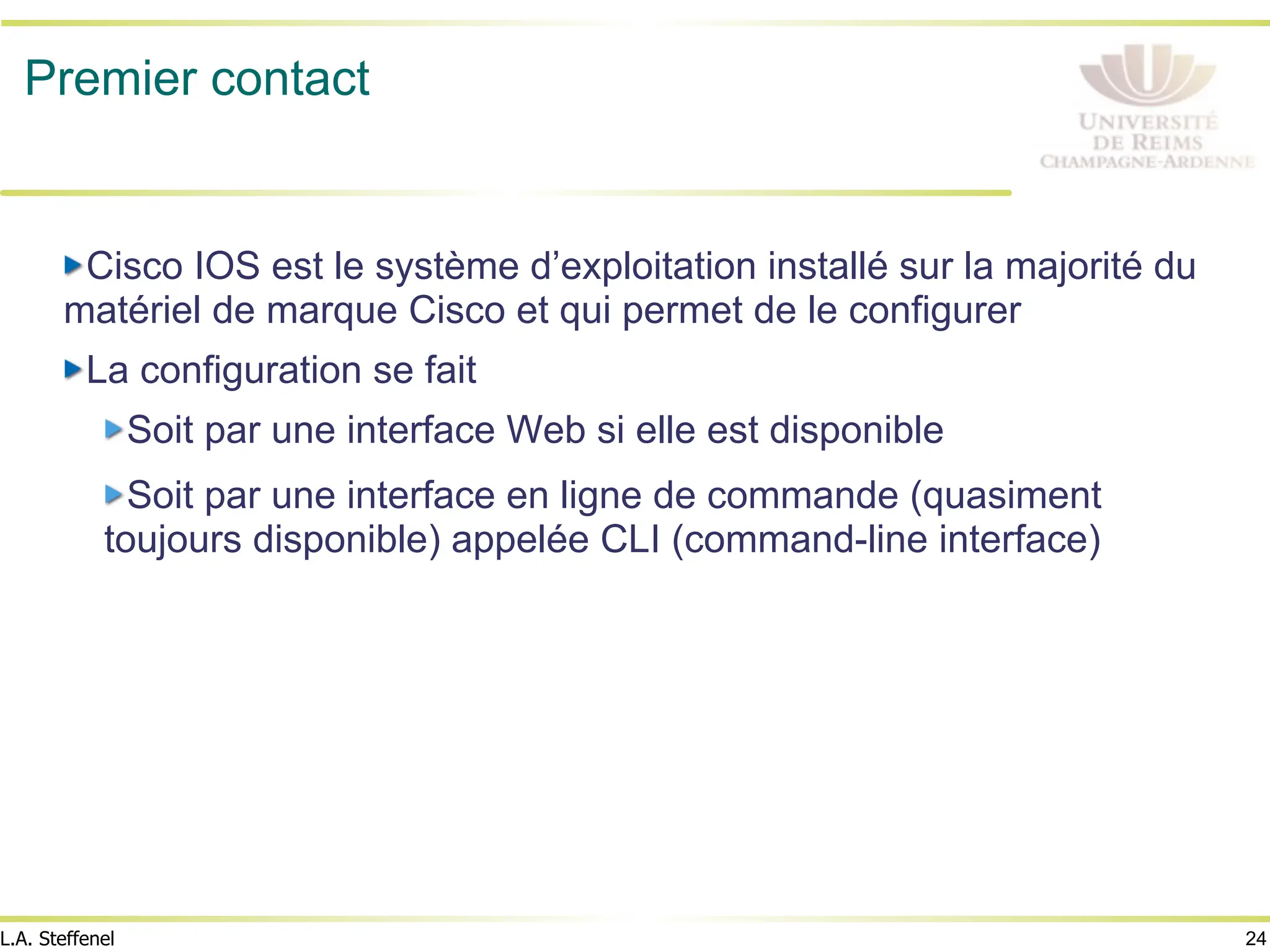

- 24. 24 L.A. Steffenel Premier contact "Cisco IOS est le système d’exploitation installé sur la majorité du matériel de marque Cisco et qui permet de le configurer " La configuration se fait " Soit par une interface Web si elle est disponible " Soit par une interface en ligne de commande (quasiment toujours disponible) appelée CLI (command-line interface)

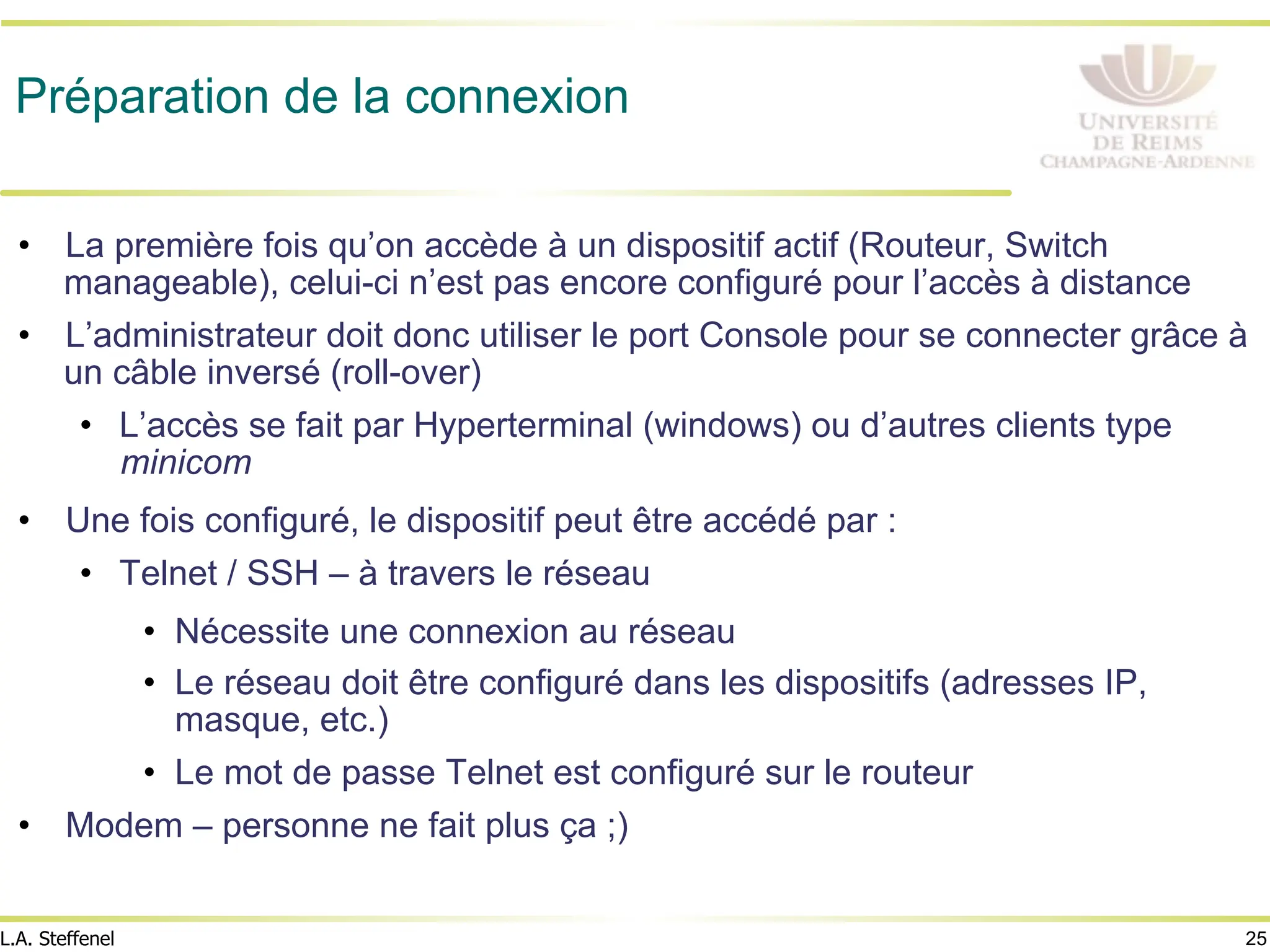

- 25. 25 L.A. Steffenel Préparation dela connexion • La première fois qu’on accède à un dispositif actif (Routeur, Switch manageable), celui-ci n’est pas encore configuré pour l’accès à distance • L’administrateur doit donc utiliser le port Console pour se connecter grâce à un câble inversé (roll-over) • L’accès se fait par Hyperterminal (windows) ou d’autres clients type minicom • Une fois configuré, le dispositif peut être accédé par : • Telnet / SSH – à travers le réseau • Nécessite une connexion au réseau • Le réseau doit être configuré dans les dispositifs (adresses IP, masque, etc.) • Le mot de passe Telnet est configuré sur le routeur • Modem – personne ne fait plus ça ;)

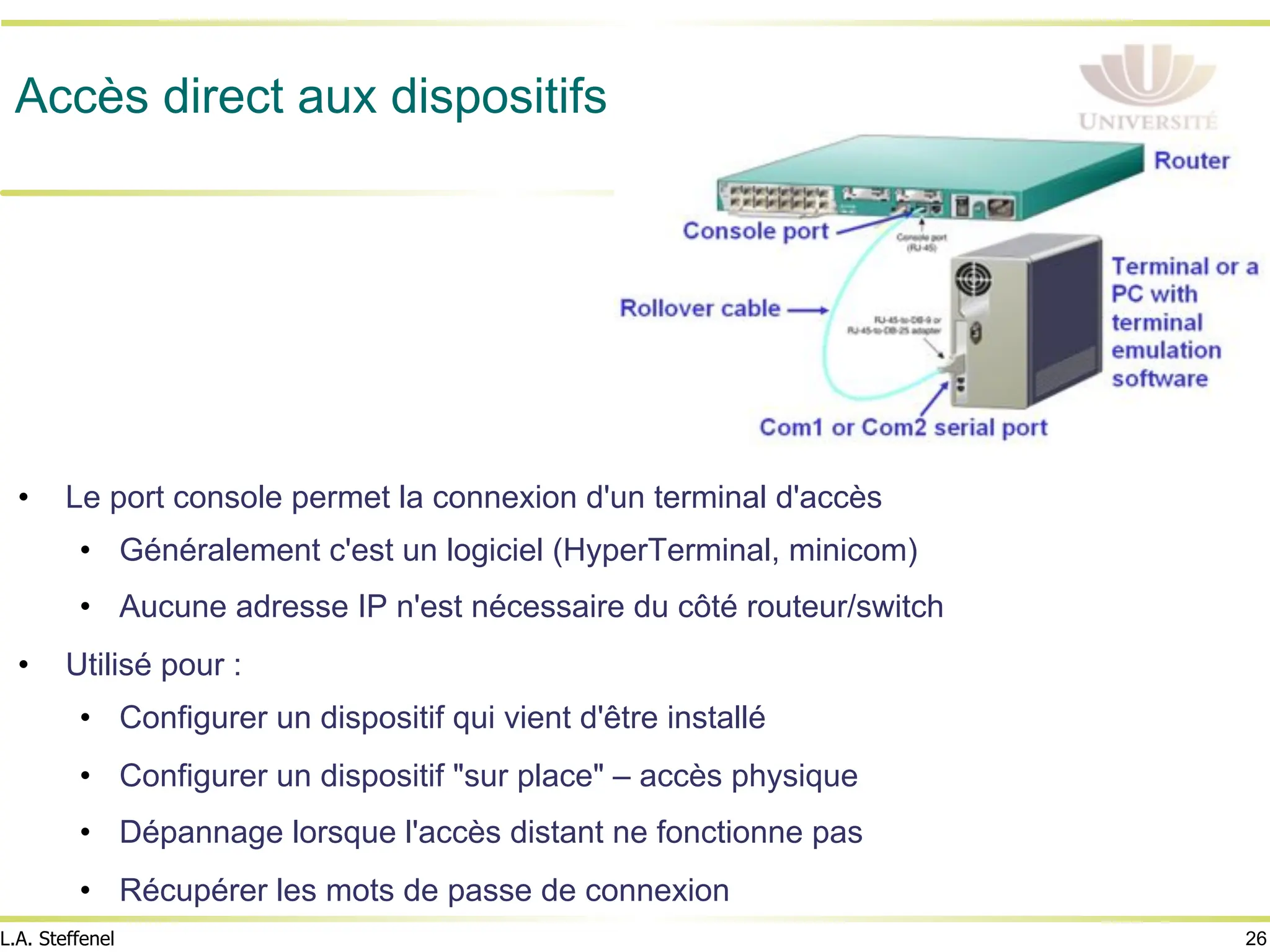

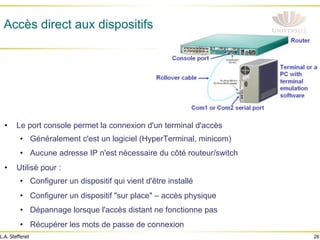

- 26. 26 L.A. Steffenel Accès directaux dispositifs • Le port console permet la connexion d'un terminal d'accès • Généralement c'est un logiciel (HyperTerminal, minicom) • Aucune adresse IP n'est nécessaire du côté routeur/switch • Utilisé pour : • Configurer un dispositif qui vient d'être installé • Configurer un dispositif "sur place" – accès physique • Dépannage lorsque l'accès distant ne fonctionne pas • Récupérer les mots de passe de connexion

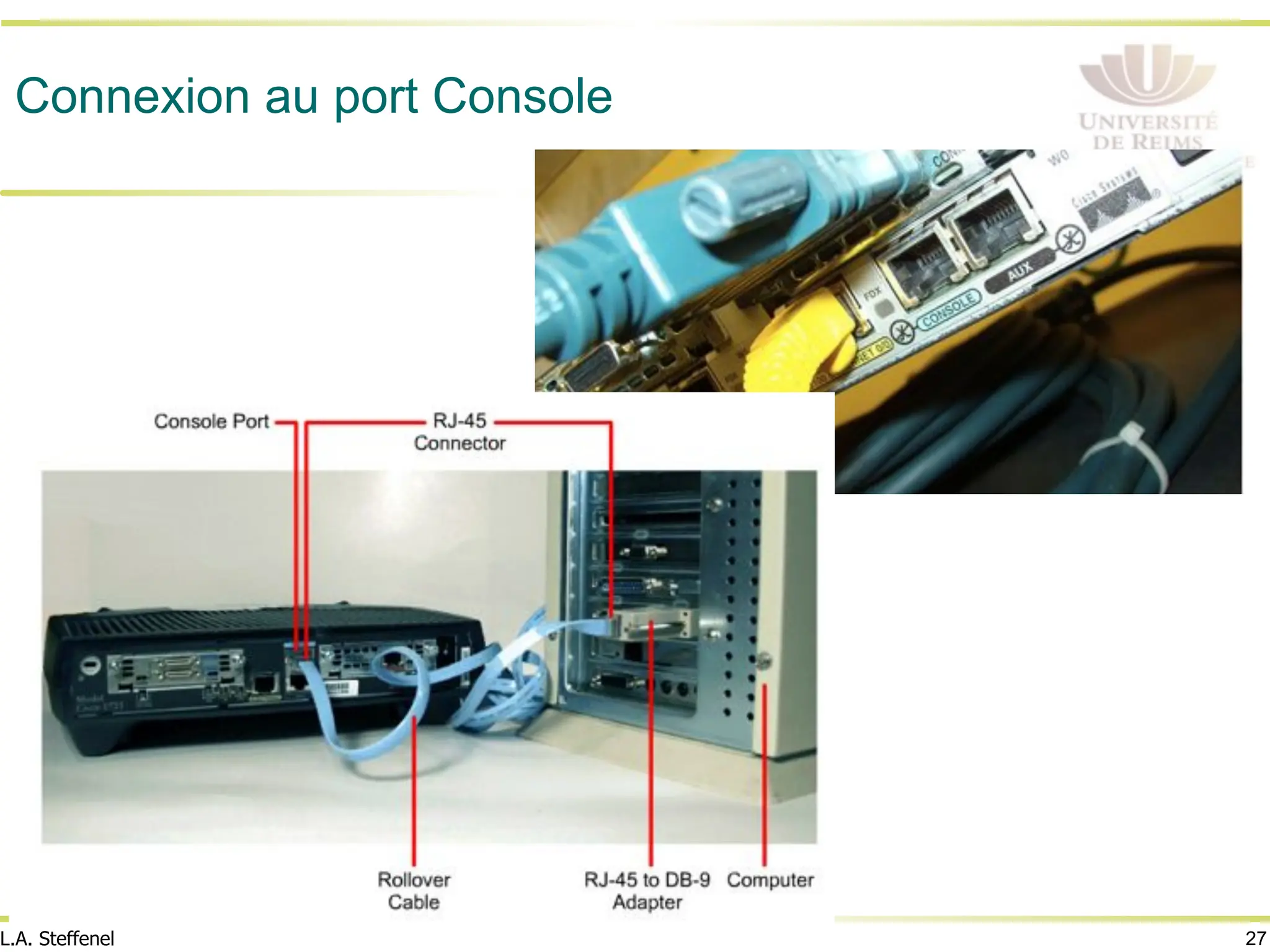

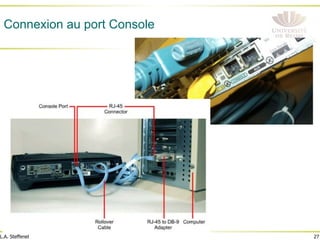

- 27. 27 L.A. Steffenel Connexion auport Console

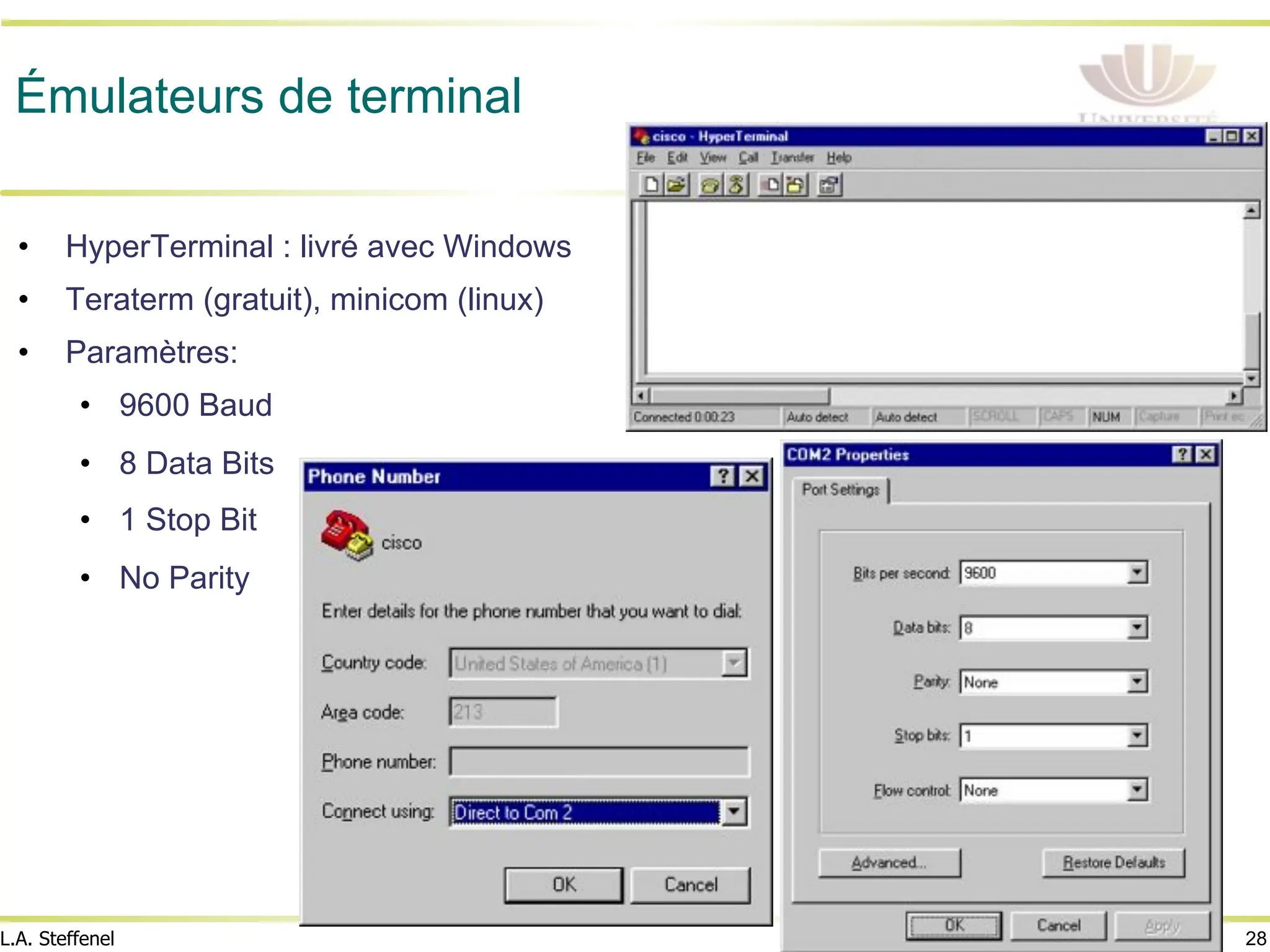

- 28. 28 L.A. Steffenel Émulateurs determinal • HyperTerminal : livré avec Windows • Teraterm (gratuit), minicom (linux) • Paramètres: • 9600 Baud • 8 Data Bits • 1 Stop Bit • No Parity

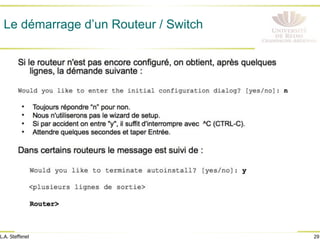

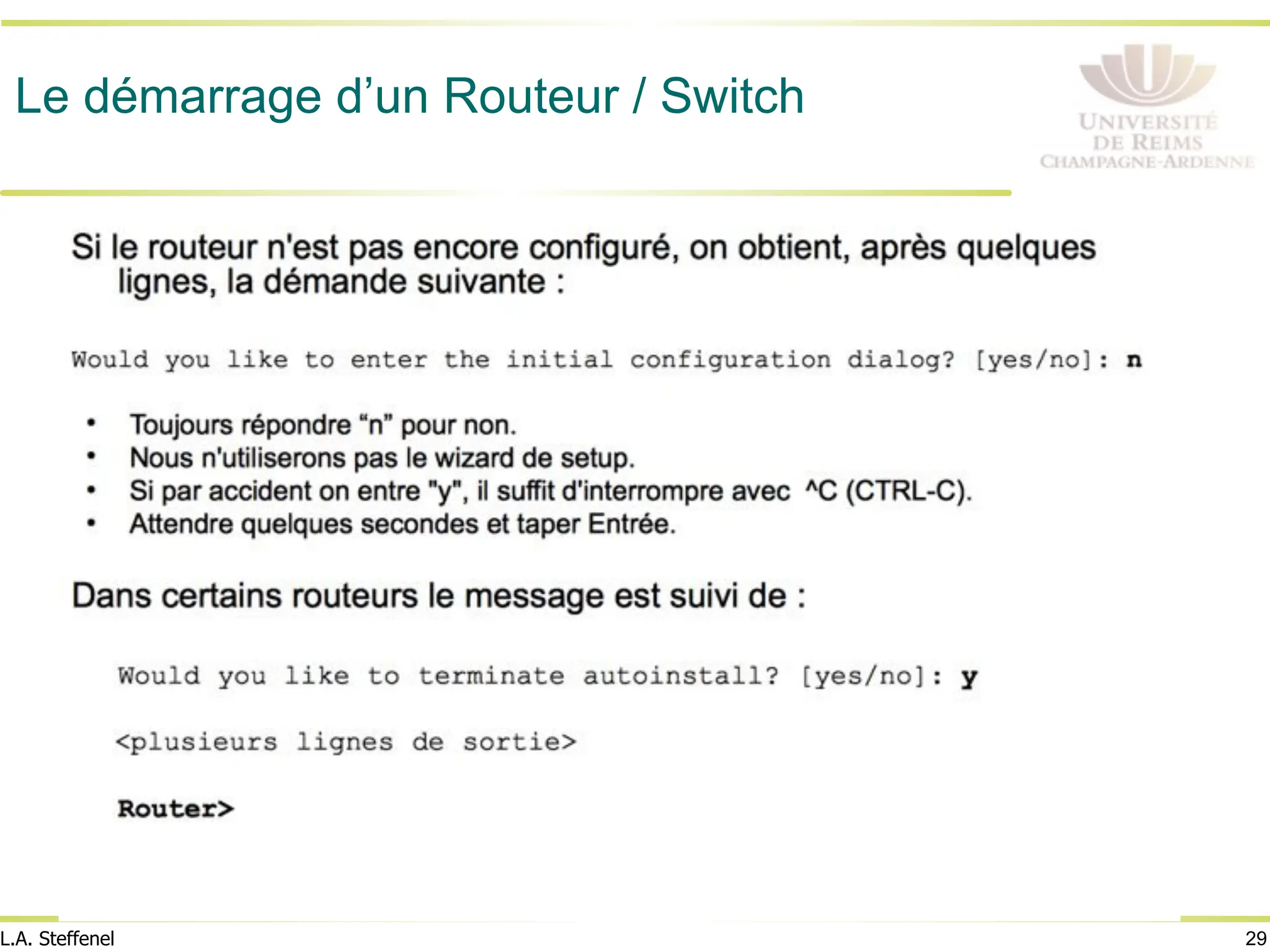

- 29. 29 L.A. Steffenel Le démarraged’un Routeur / Switch

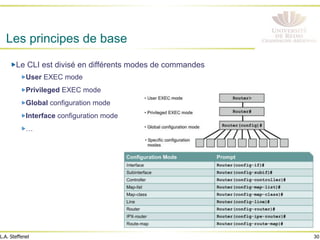

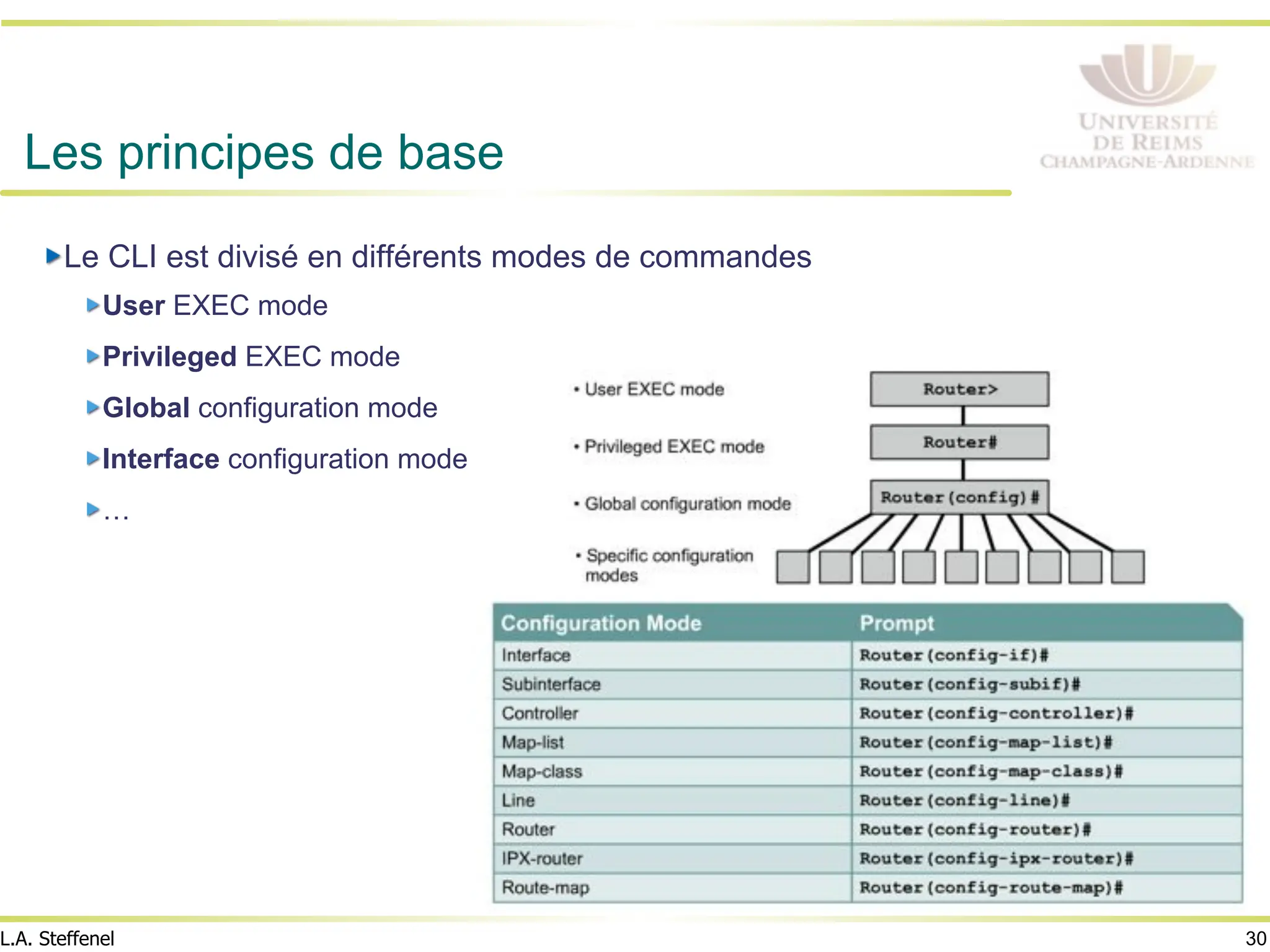

- 30. 30 L.A. Steffenel Les principesde base " Le CLI est divisé en différents modes de commandes " User EXEC mode " Privileged EXEC mode " Global configuration mode " Interface configuration mode " …

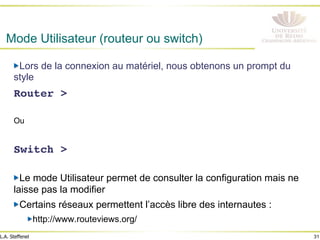

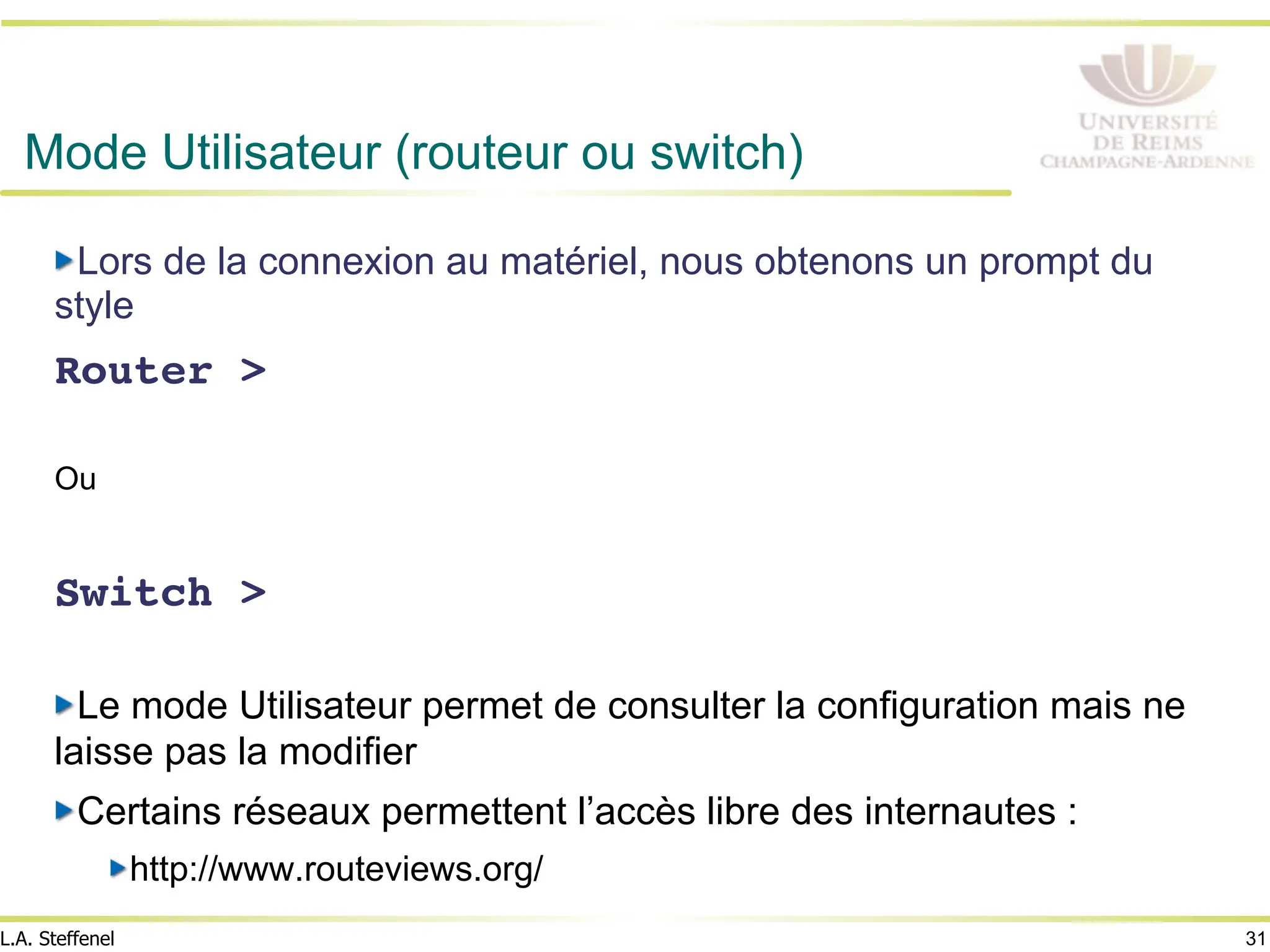

- 31. 31 L.A. Steffenel Mode Utilisateur(routeur ou switch) " Lors de la connexion au matériel, nous obtenons un prompt du style Router >! ! Ou ! Switch >! " Le mode Utilisateur permet de consulter la configuration mais ne laisse pas la modifier " Certains réseaux permettent l’accès libre des internautes : " http://www.routeviews.org/

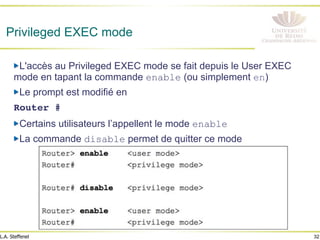

- 32. 32 L.A. Steffenel Privileged EXECmode " L'accès au Privileged EXEC mode se fait depuis le User EXEC mode en tapant la commande enable (ou simplement en) " Le prompt est modifié en Router #! " Certains utilisateurs l’appellent le mode enable " La commande disable permet de quitter ce mode

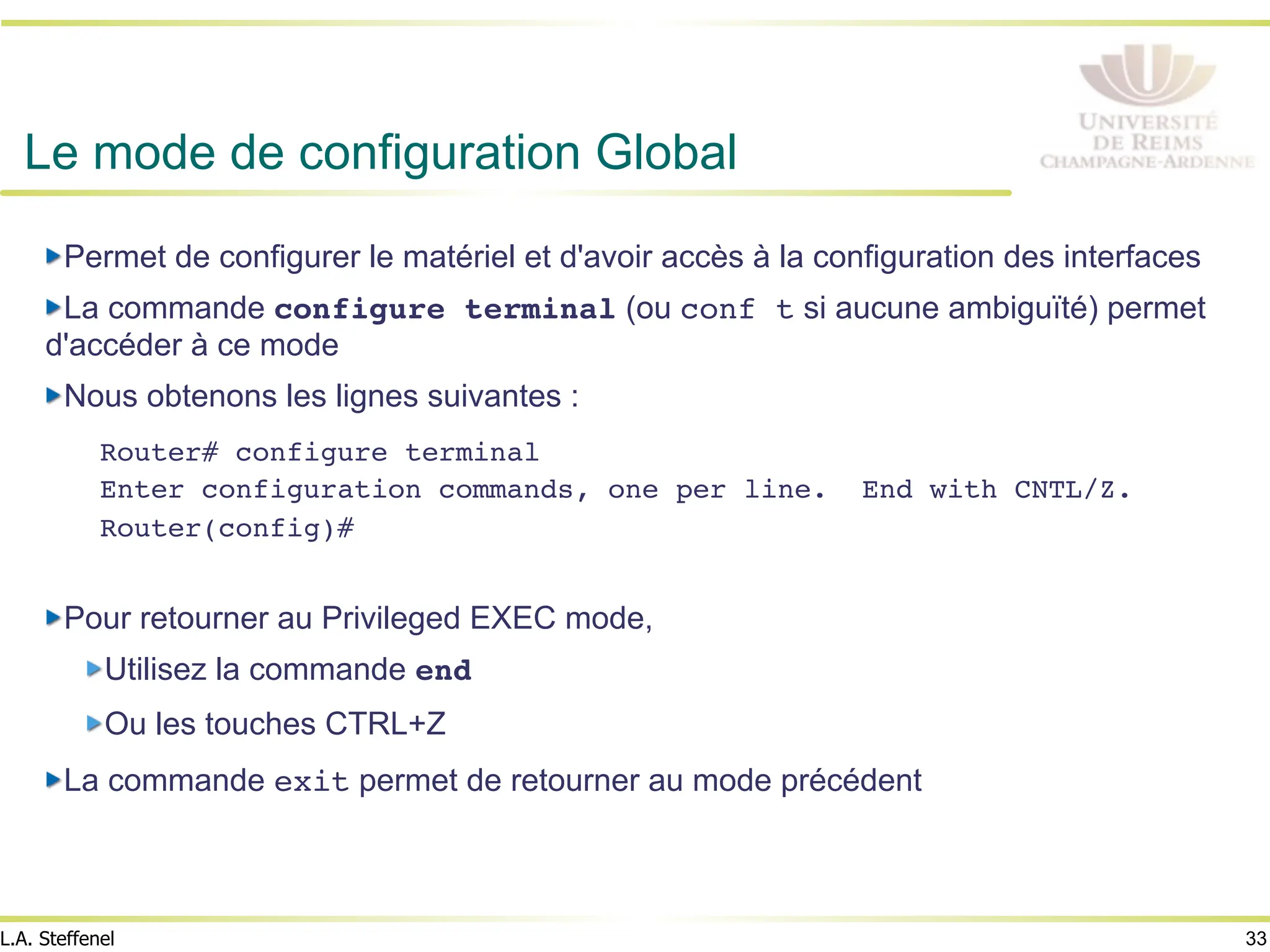

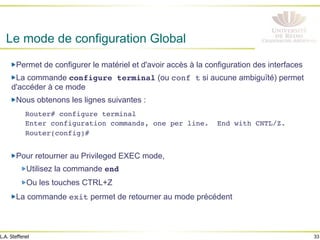

- 33. 33 L.A. Steffenel Le modede configuration Global " Permet de configurer le matériel et d'avoir accès à la configuration des interfaces " La commande configure terminal (ou conf t si aucune ambiguïté) permet d'accéder à ce mode " Nous obtenons les lignes suivantes : Router# configure terminal! Enter configuration commands, one per line. End with CNTL/Z.! Router(config)#! ! " Pour retourner au Privileged EXEC mode, " Utilisez la commande end! " Ou les touches CTRL+Z " La commande exit permet de retourner au mode précédent

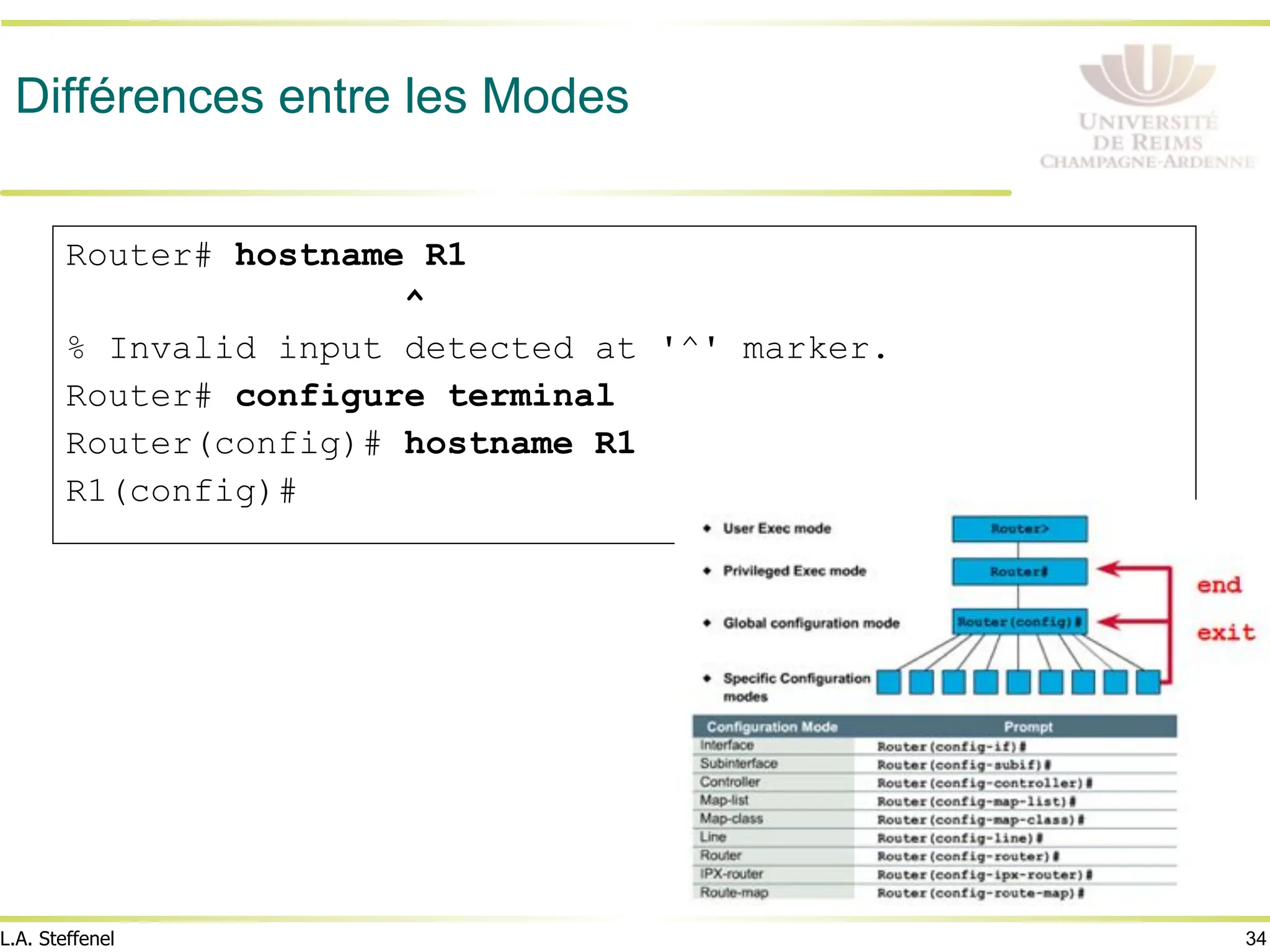

- 34. 34 L.A. Steffenel Différences entreles Modes Router# hostname R1 ^ % Invalid input detected at '^' marker. Router# configure terminal Router(config)# hostname R1 R1(config)#

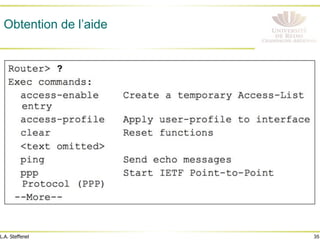

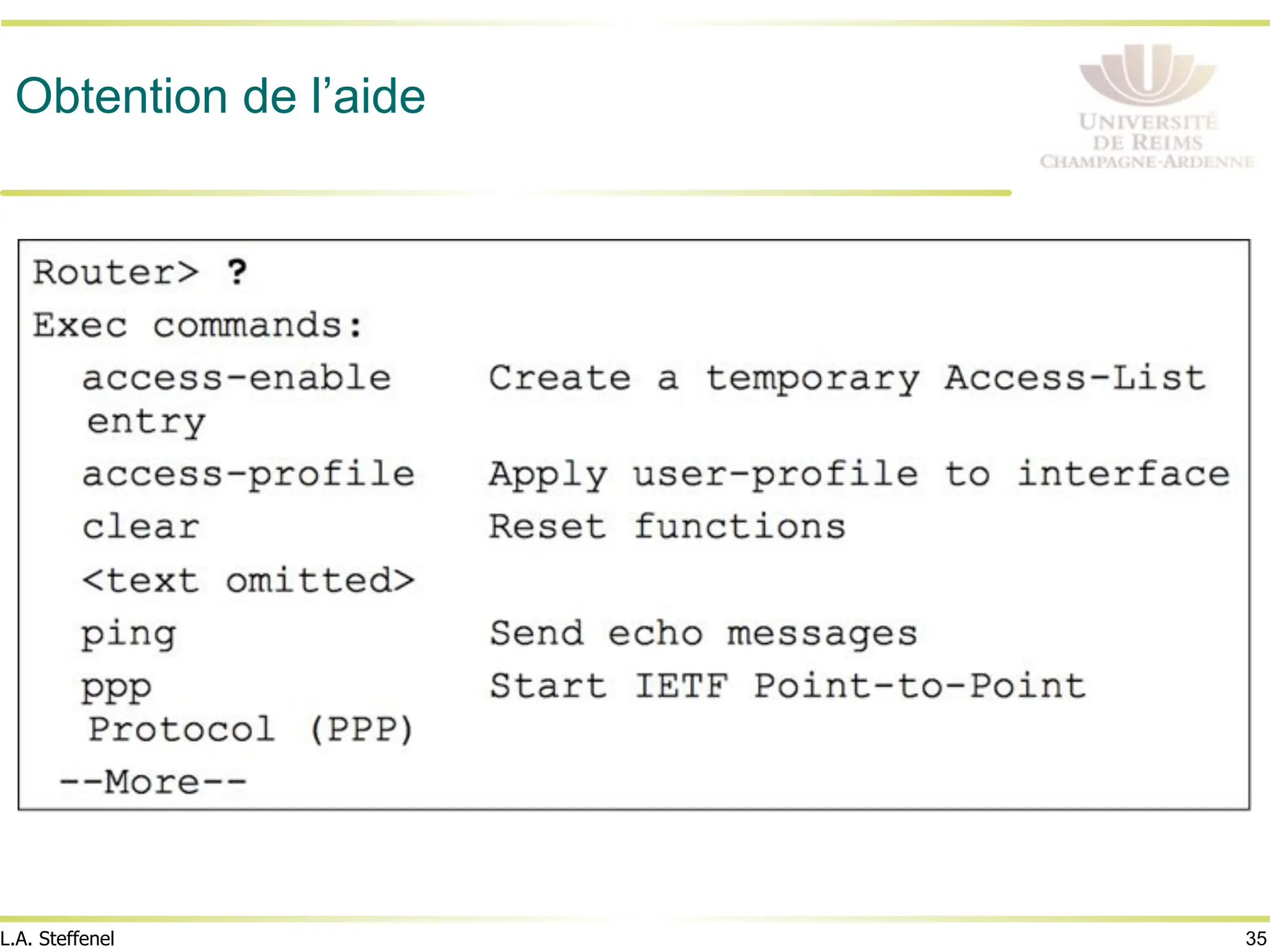

- 35.

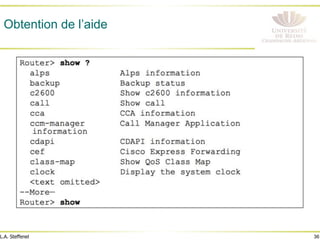

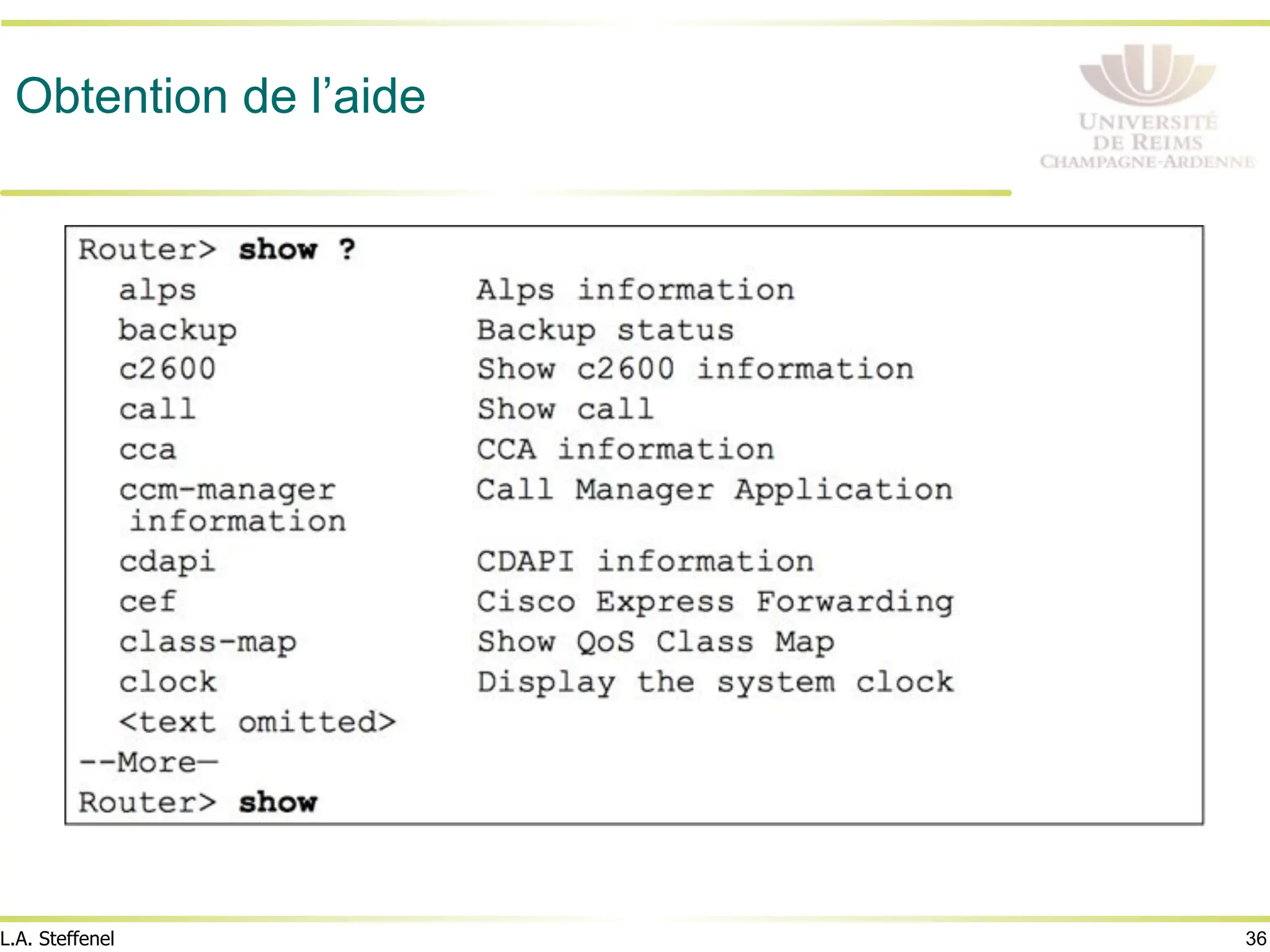

- 36.

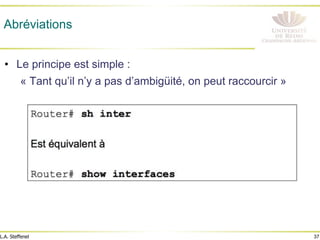

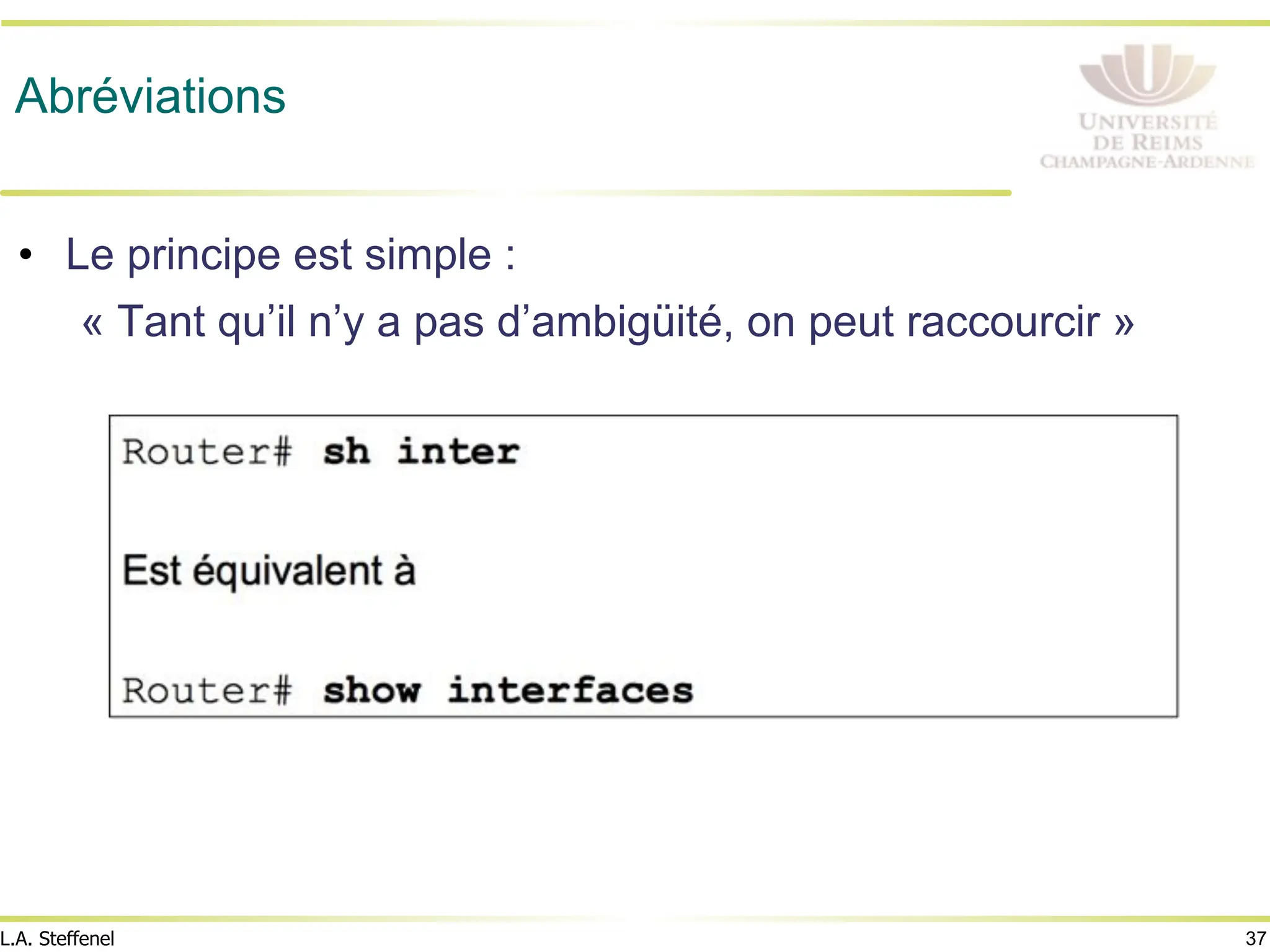

- 37. 37 L.A. Steffenel Abréviations • Leprincipe est simple : « Tant qu’il n’y a pas d’ambigüité, on peut raccourcir »

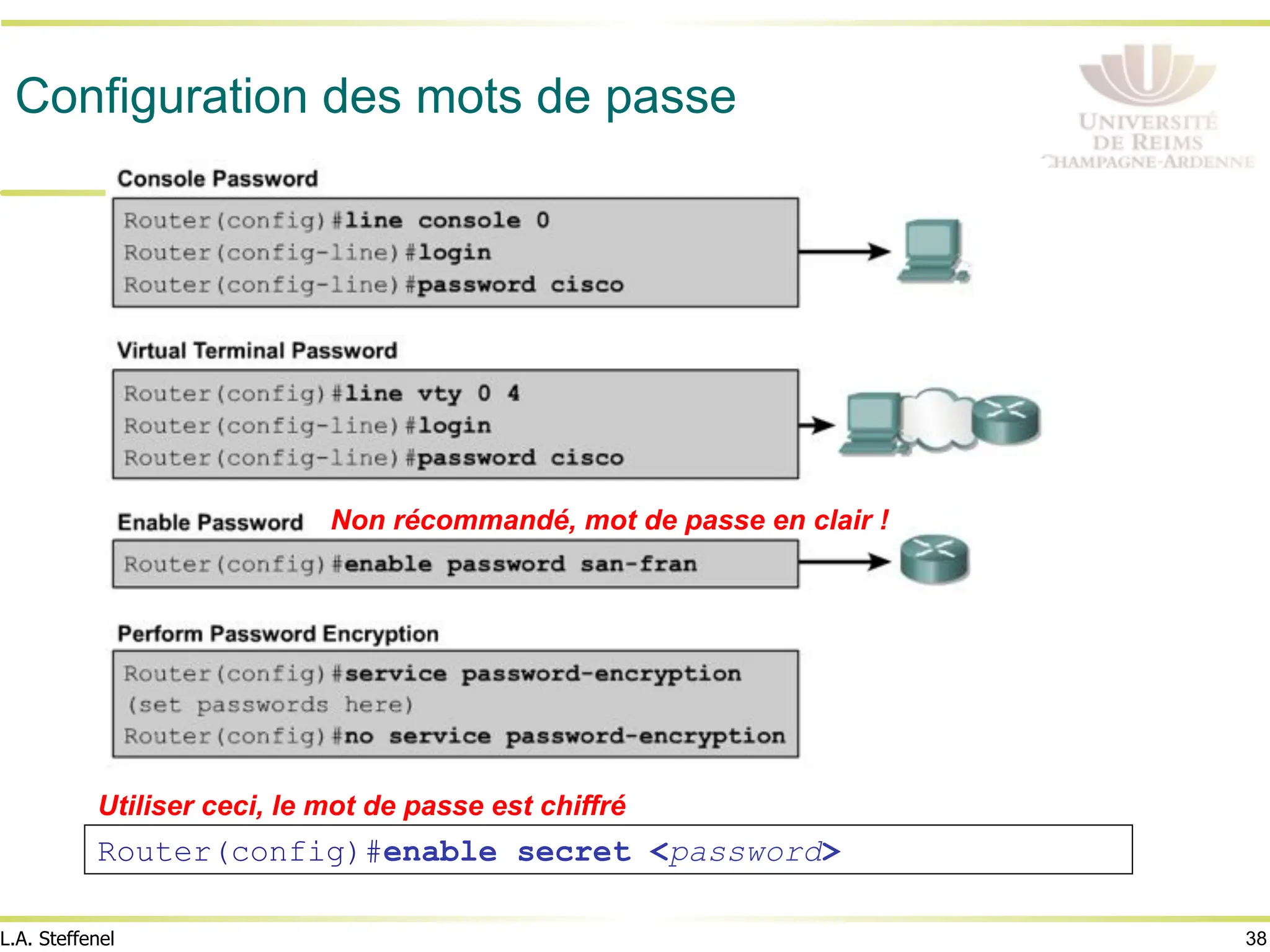

- 38. 38 L.A. Steffenel Configuration desmots de passe Non récommandé, mot de passe en clair ! Router(config)#enable secret <password> Utiliser ceci, le mot de passe est chiffré Encrypts the passwords above, but…

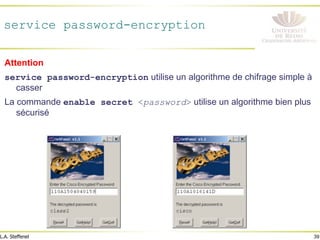

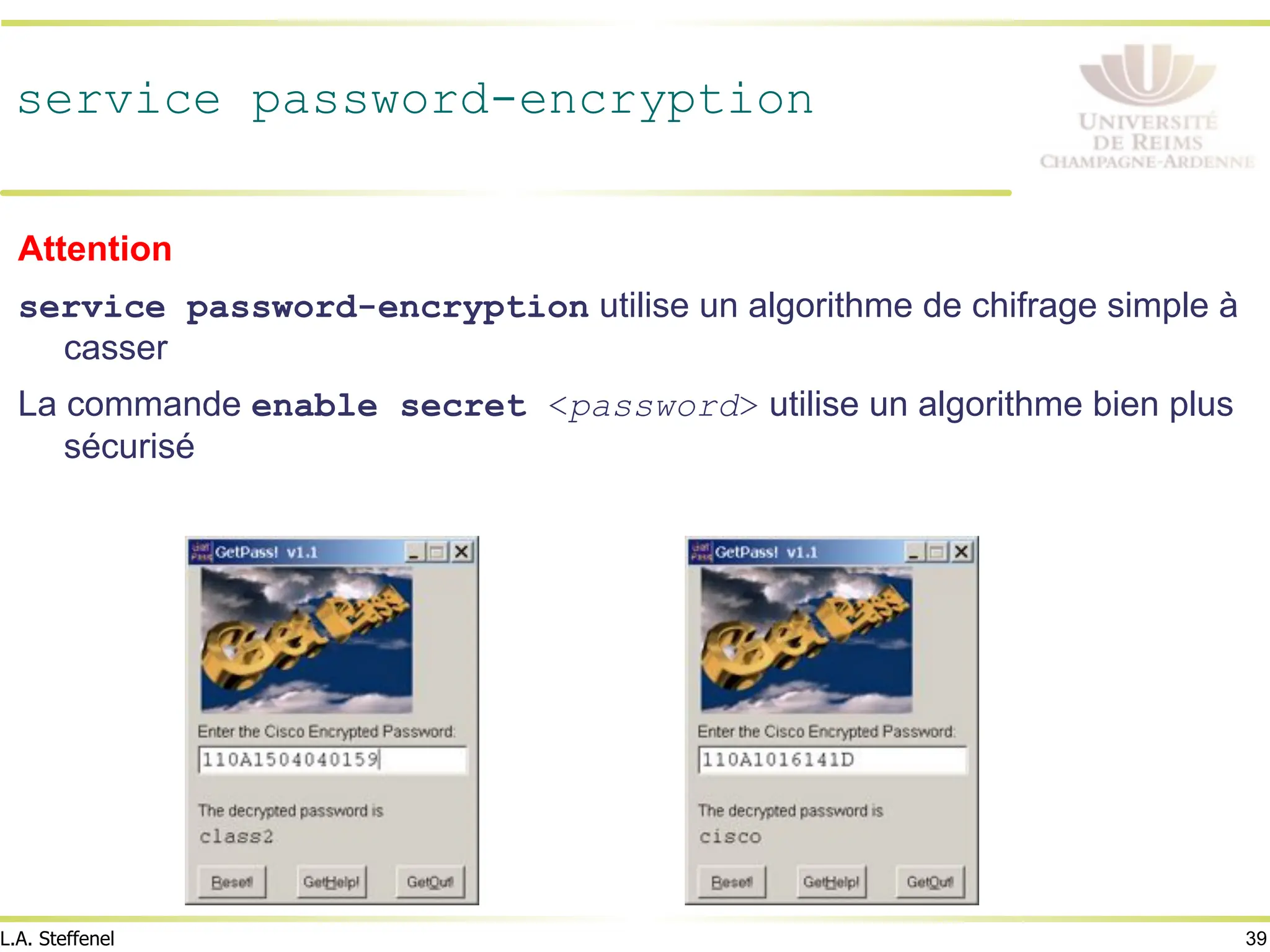

- 39. 39 L.A. Steffenel service password-encryption Attention servicepassword-encryption utilise un algorithme de chifrage simple à casser La commande enable secret <password> utilise un algorithme bien plus sécurisé

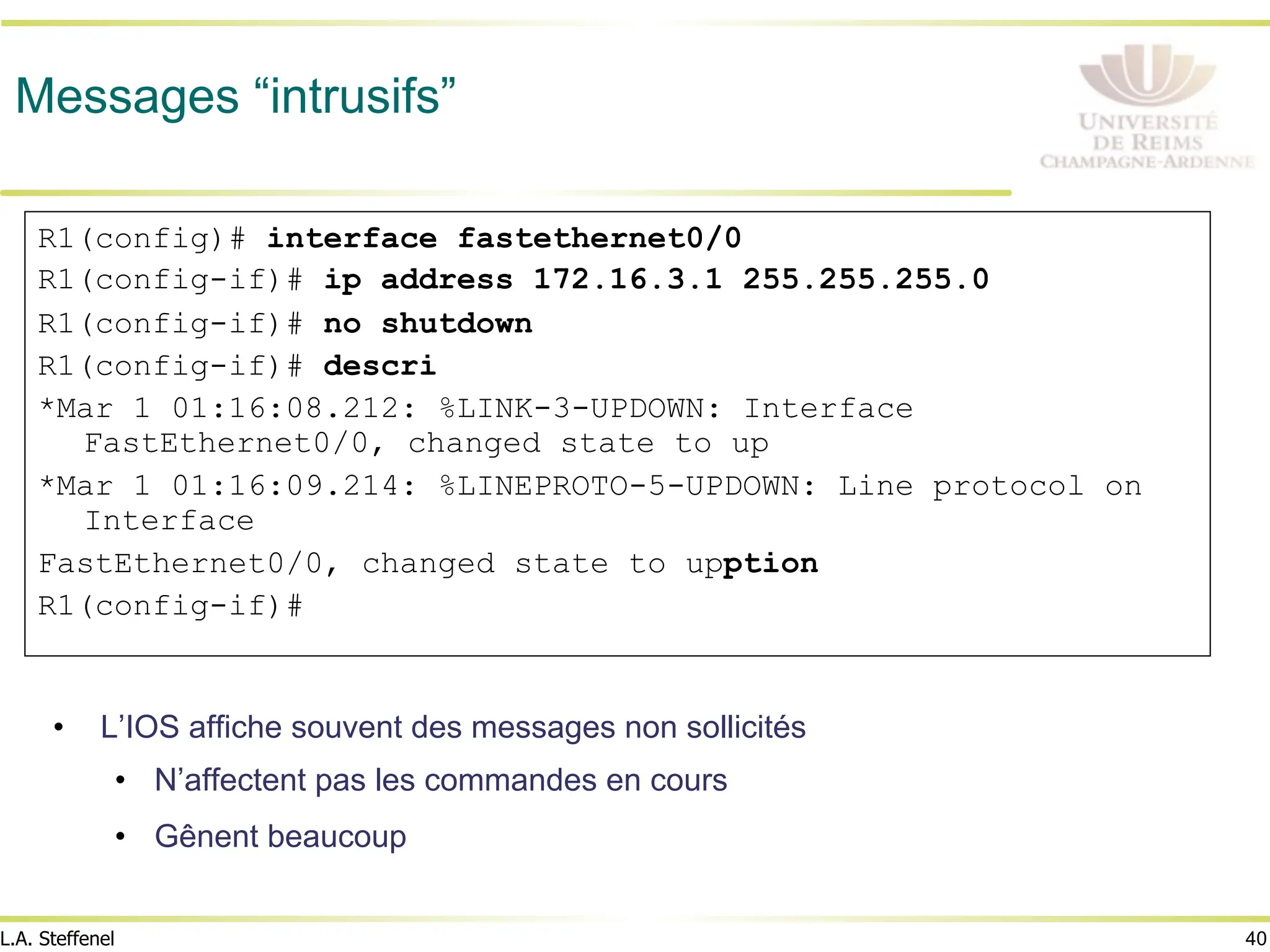

- 40. 40 L.A. Steffenel Messages “intrusifs” •L’IOS affiche souvent des messages non sollicités • N’affectent pas les commandes en cours • Gênent beaucoup R1(config)# interface fastethernet0/0 R1(config-if)# ip address 172.16.3.1 255.255.255.0 R1(config-if)# no shutdown R1(config-if)# descri *Mar 1 01:16:08.212: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up *Mar 1 01:16:09.214: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upption R1(config-if)#

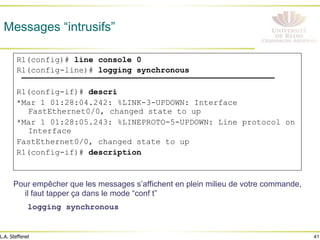

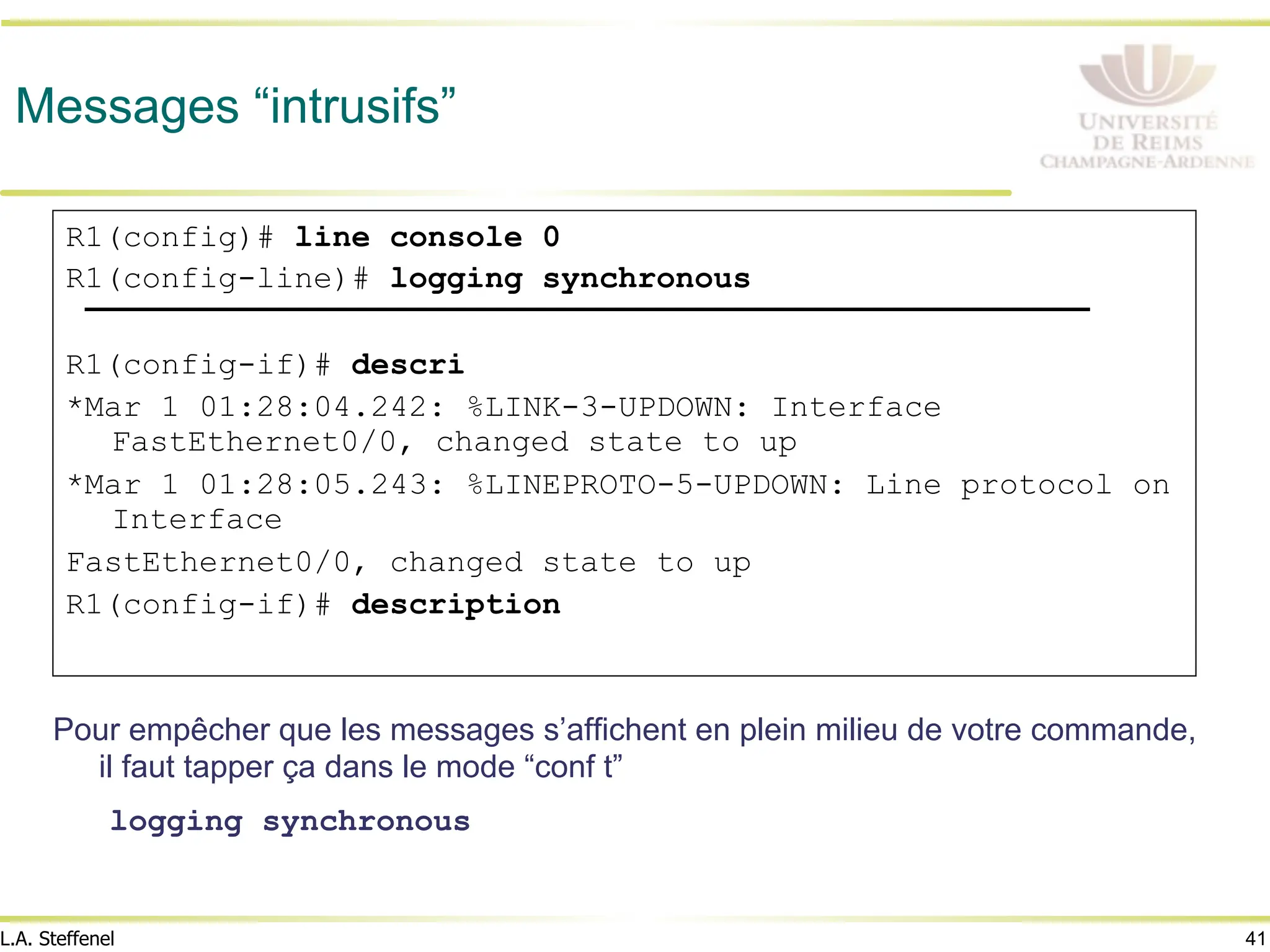

- 41. 41 L.A. Steffenel Messages “intrusifs” Pourempêcher que les messages s’affichent en plein milieu de votre commande, il faut tapper ça dans le mode “conf t” logging synchronous R1(config)# line console 0 R1(config-line)# logging synchronous R1(config-if)# descri *Mar 1 01:28:04.242: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up *Mar 1 01:28:05.243: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R1(config-if)# description

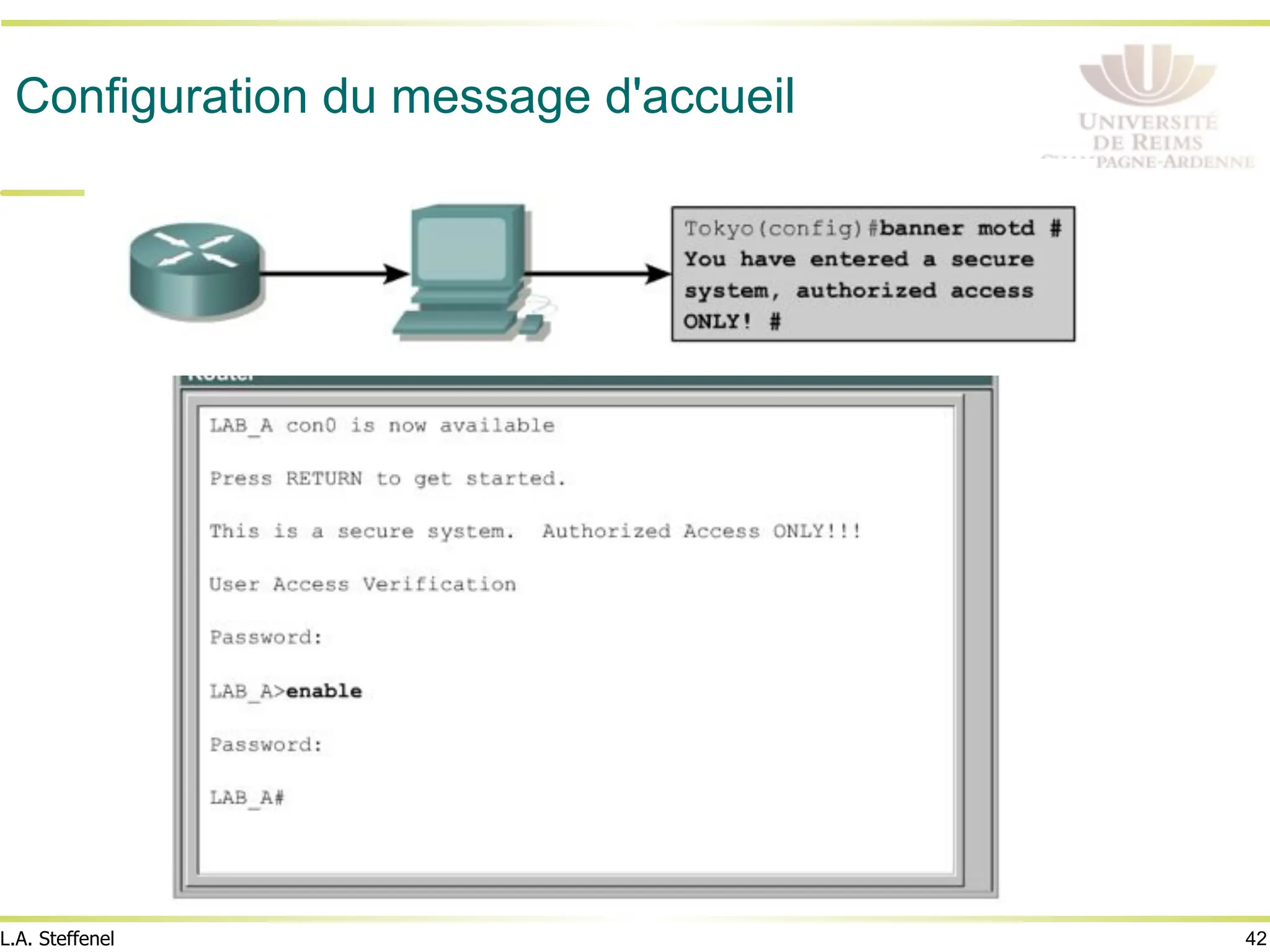

- 42. 42 L.A. Steffenel Configuration dumessage d'accueil

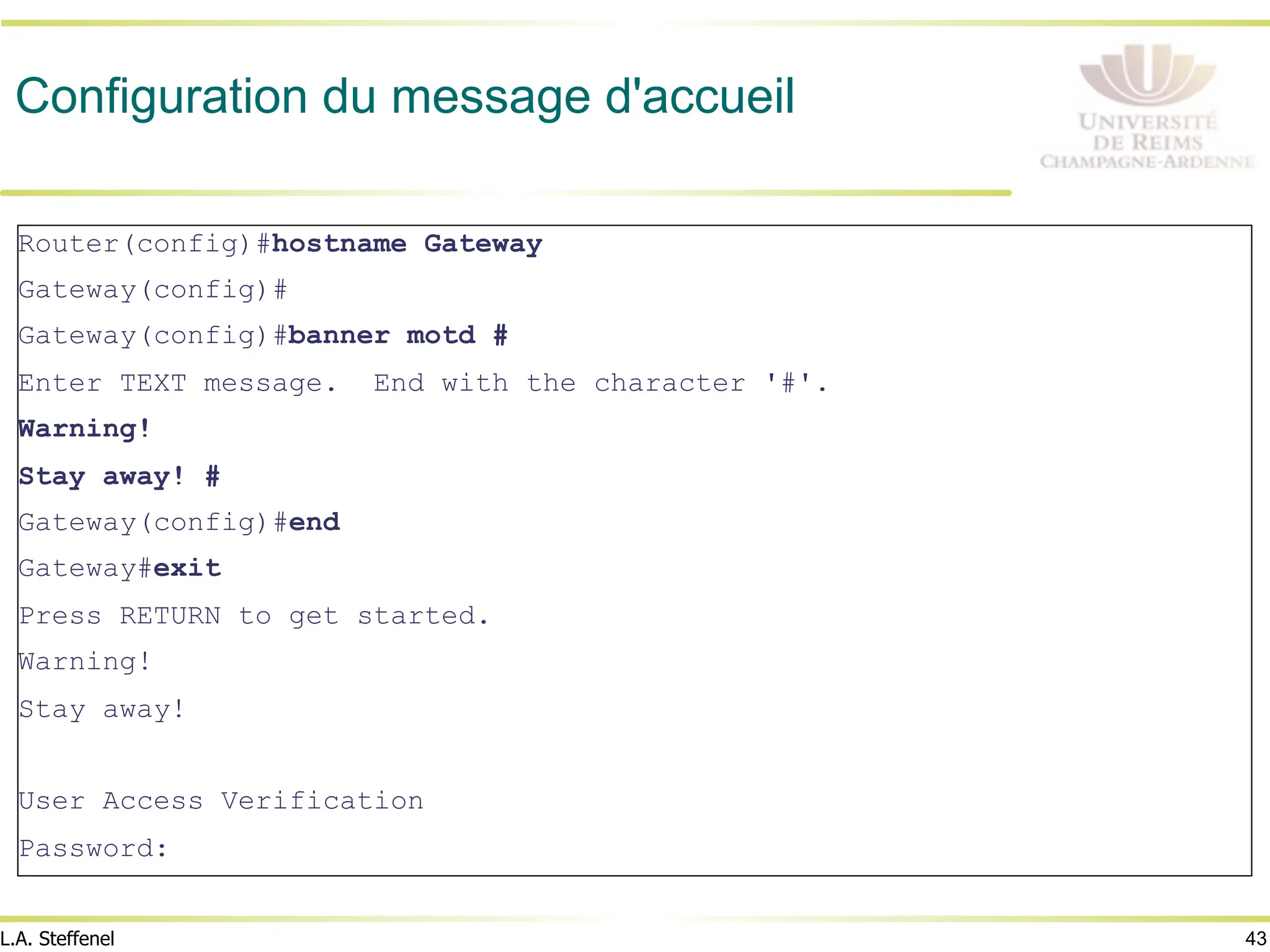

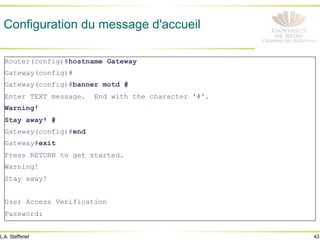

- 43. 43 L.A. Steffenel Configuration dumessage d'accueil Router(config)#hostname Gateway Gateway(config)# Gateway(config)#banner motd # Enter TEXT message. End with the character '#'. Warning! Stay away! # Gateway(config)#end Gateway#exit Press RETURN to get started. Warning! Stay away! User Access Verification Password:

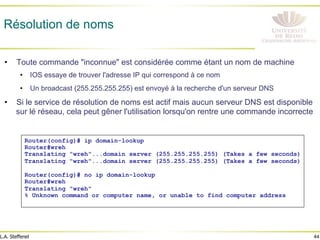

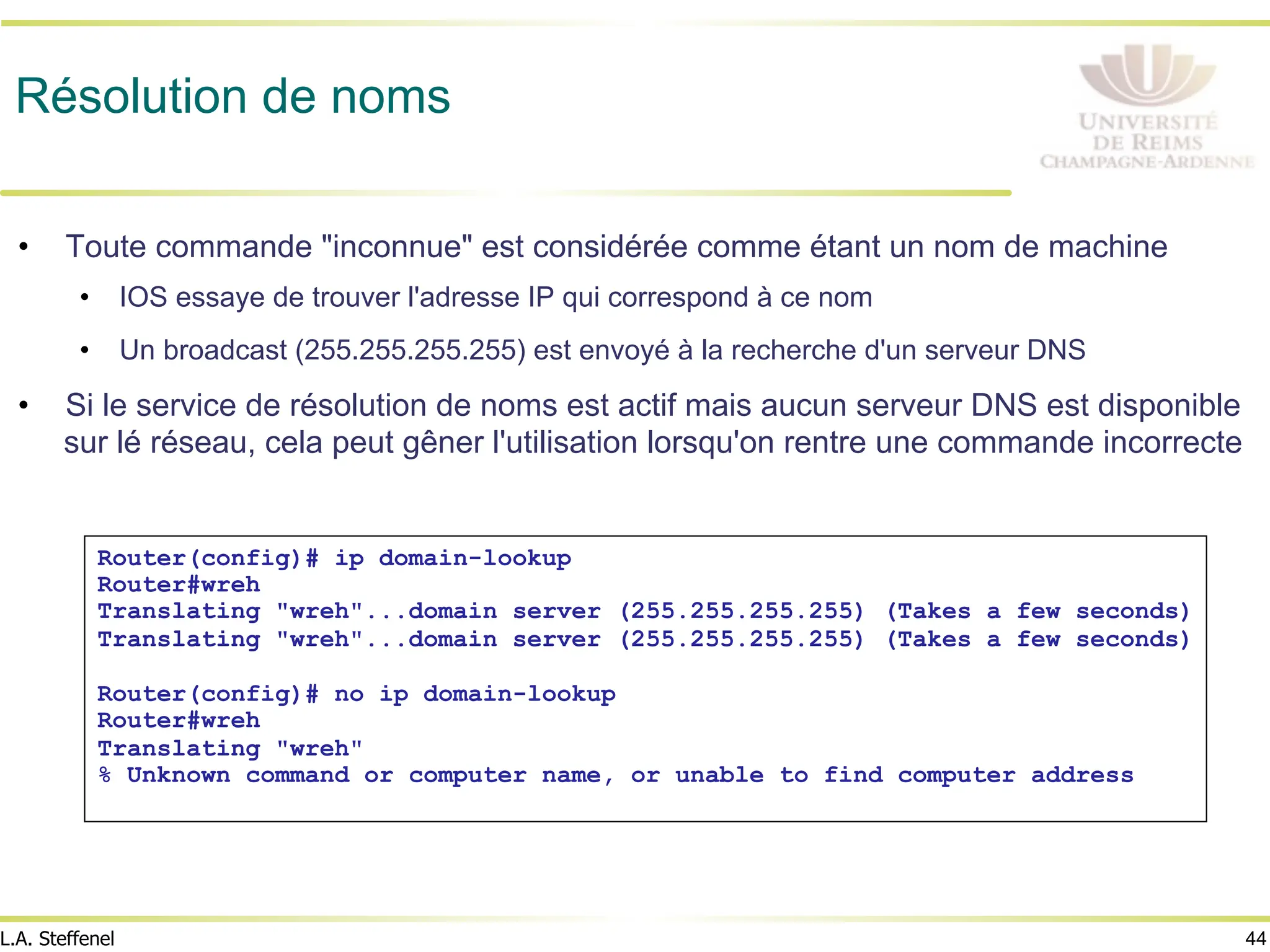

- 44. 44 L.A. Steffenel Résolution denoms • Toute commande "inconnue" est considérée comme étant un nom de machine • IOS essaye de trouver l'adresse IP qui correspond à ce nom • Un broadcast (255.255.255.255) est envoyé à la recherche d'un serveur DNS • Si le service de résolution de noms est actif mais aucun serveur DNS est disponible sur lé réseau, cela peut gêner l'utilisation lorsqu'on rentre une commande incorrecte Router(config)# ip domain-lookup Router#wreh Translating "wreh"...domain server (255.255.255.255) (Takes a few seconds) Translating "wreh"...domain server (255.255.255.255) (Takes a few seconds) Router(config)# no ip domain-lookup Router#wreh Translating "wreh" % Unknown command or computer name, or unable to find computer address

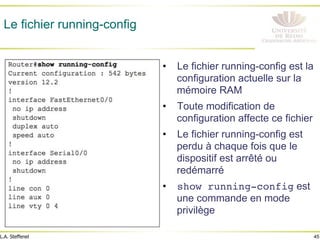

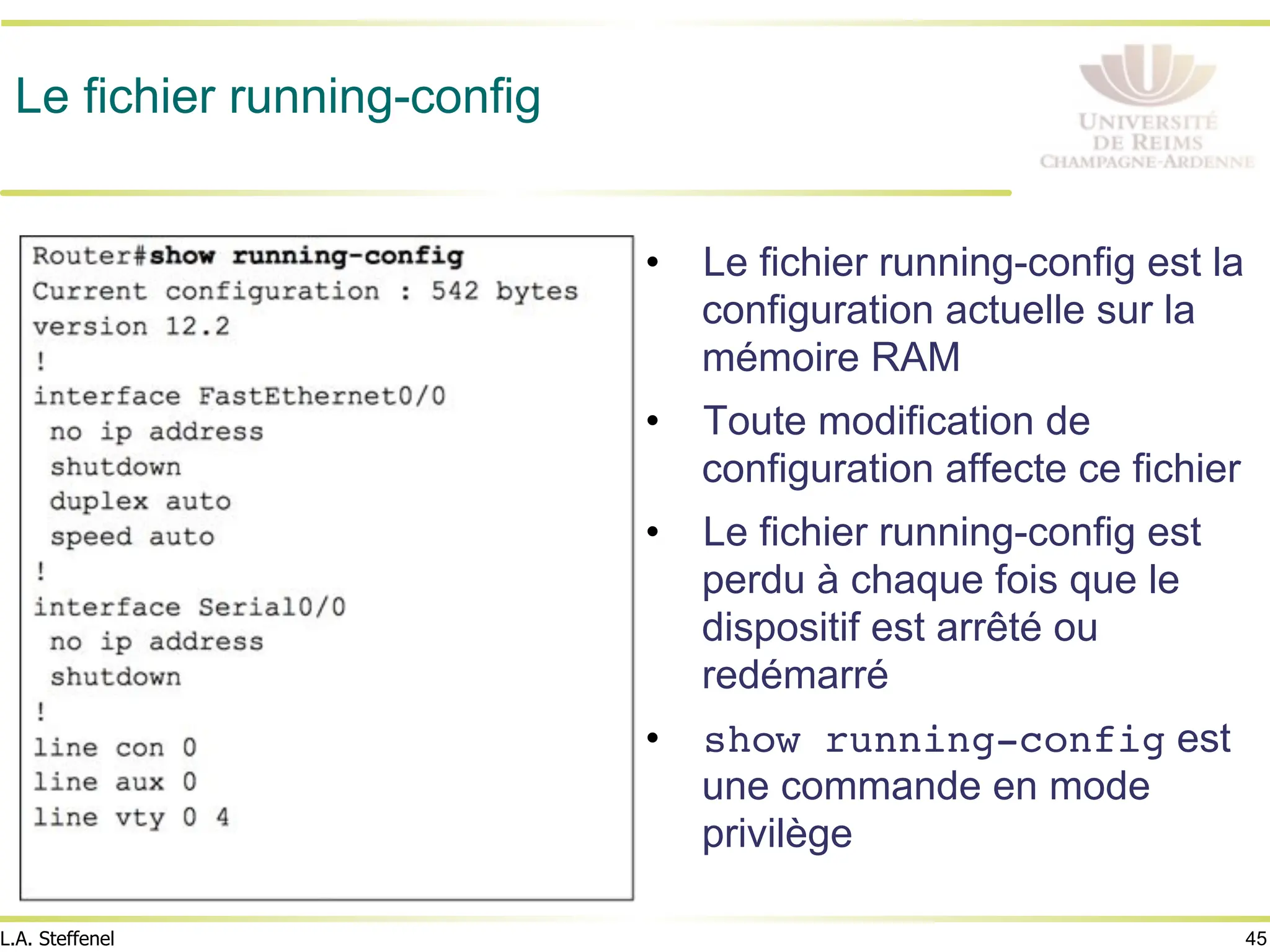

- 45. 45 L.A. Steffenel Le fichierrunning-config • Le fichier running-config est la configuration actuelle sur la mémoire RAM • Toute modification de configuration affecte ce fichier • Le fichier running-config est perdu à chaque fois que le dispositif est arrêté ou redémarré • show running-config est une commande en mode privilège

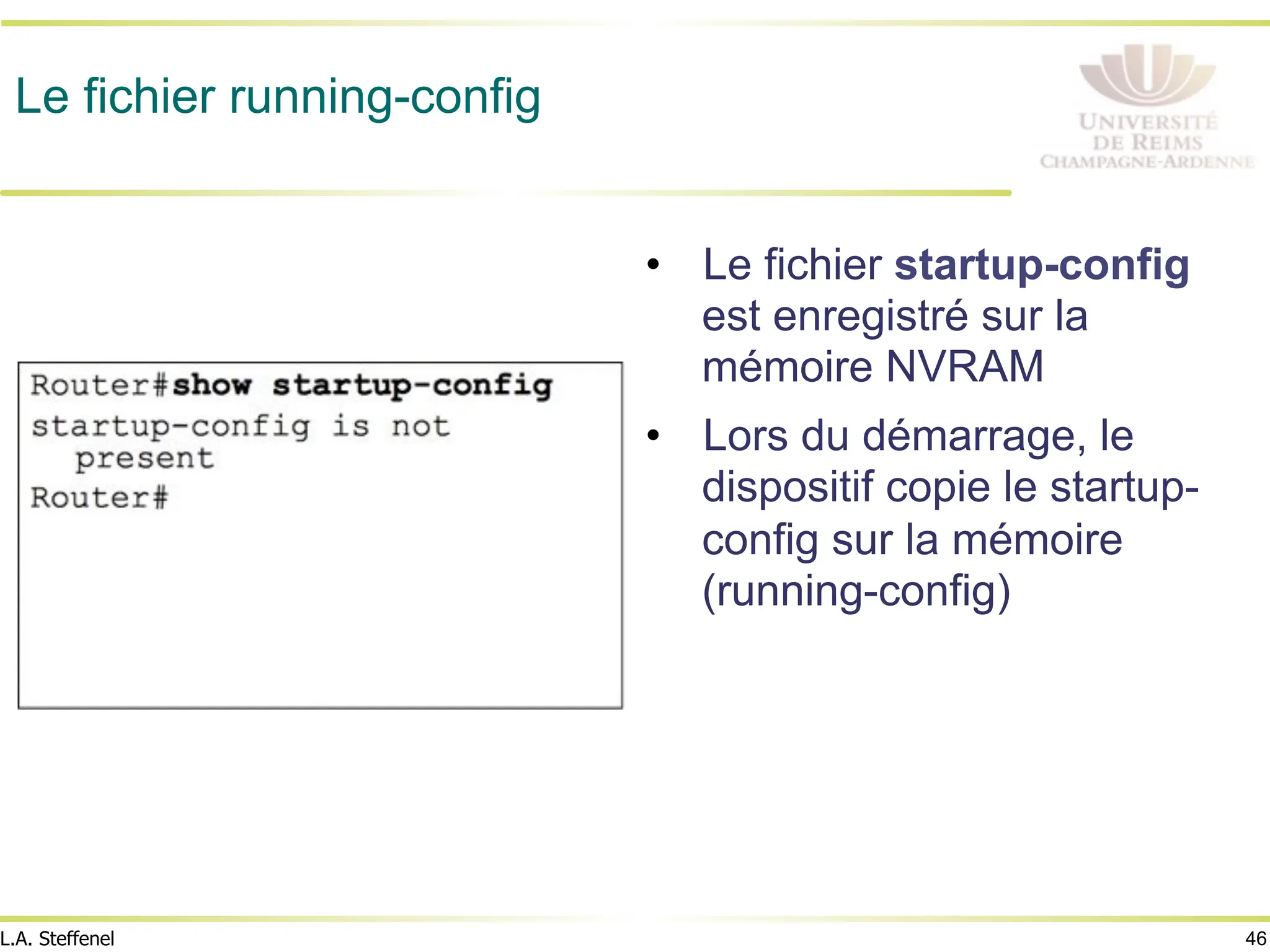

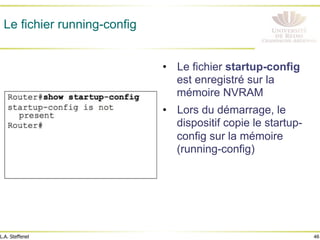

- 46. 46 L.A. Steffenel Le fichierrunning-config • Le fichier startup-config est enregistré sur la mémoire NVRAM • Lors du démarrage, le dispositif copie le startup- config sur la mémoire (running-config)

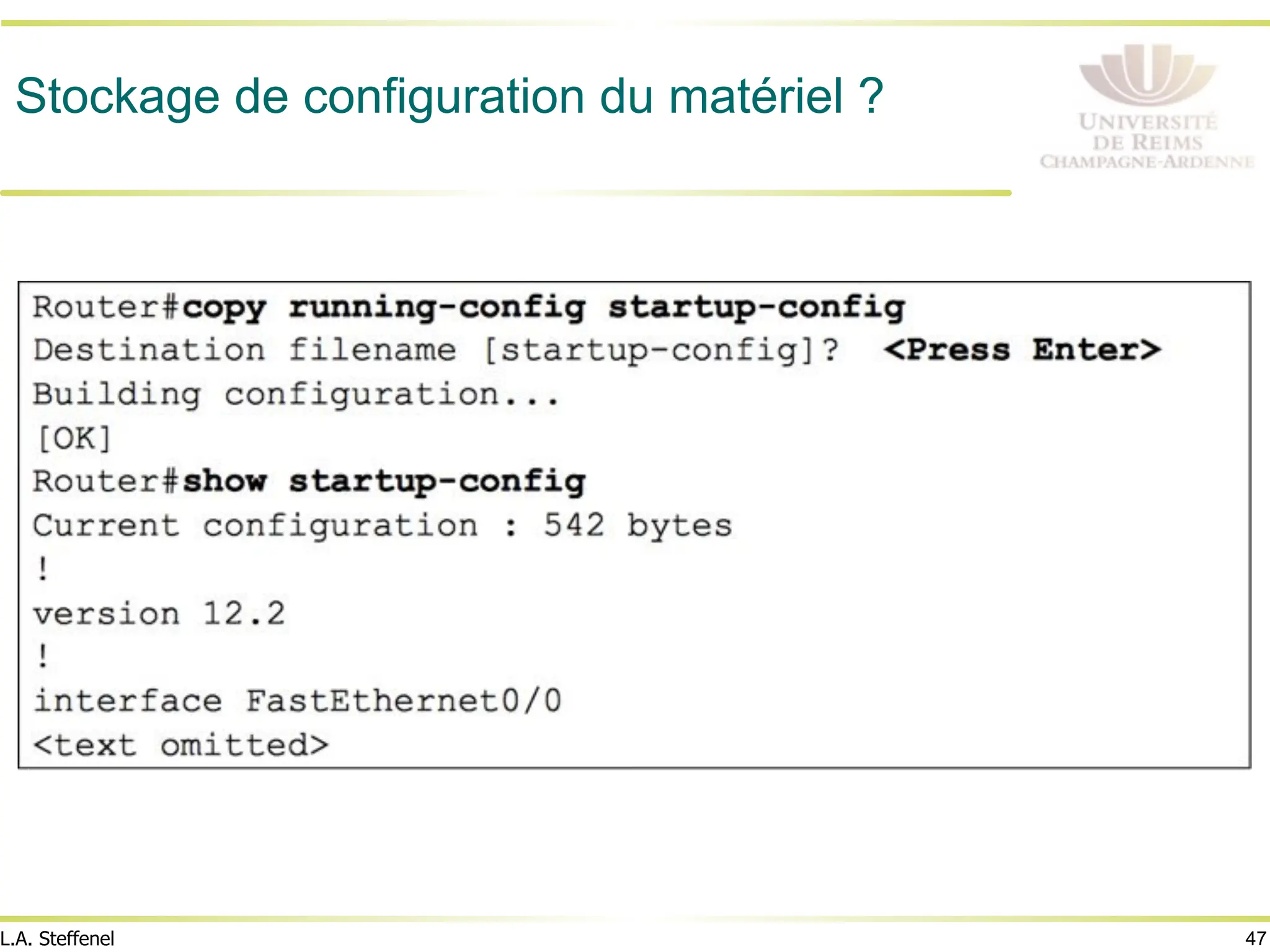

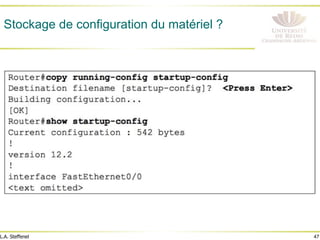

- 47. 47 L.A. Steffenel Stockage deconfiguration du matériel ?

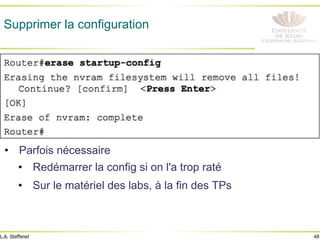

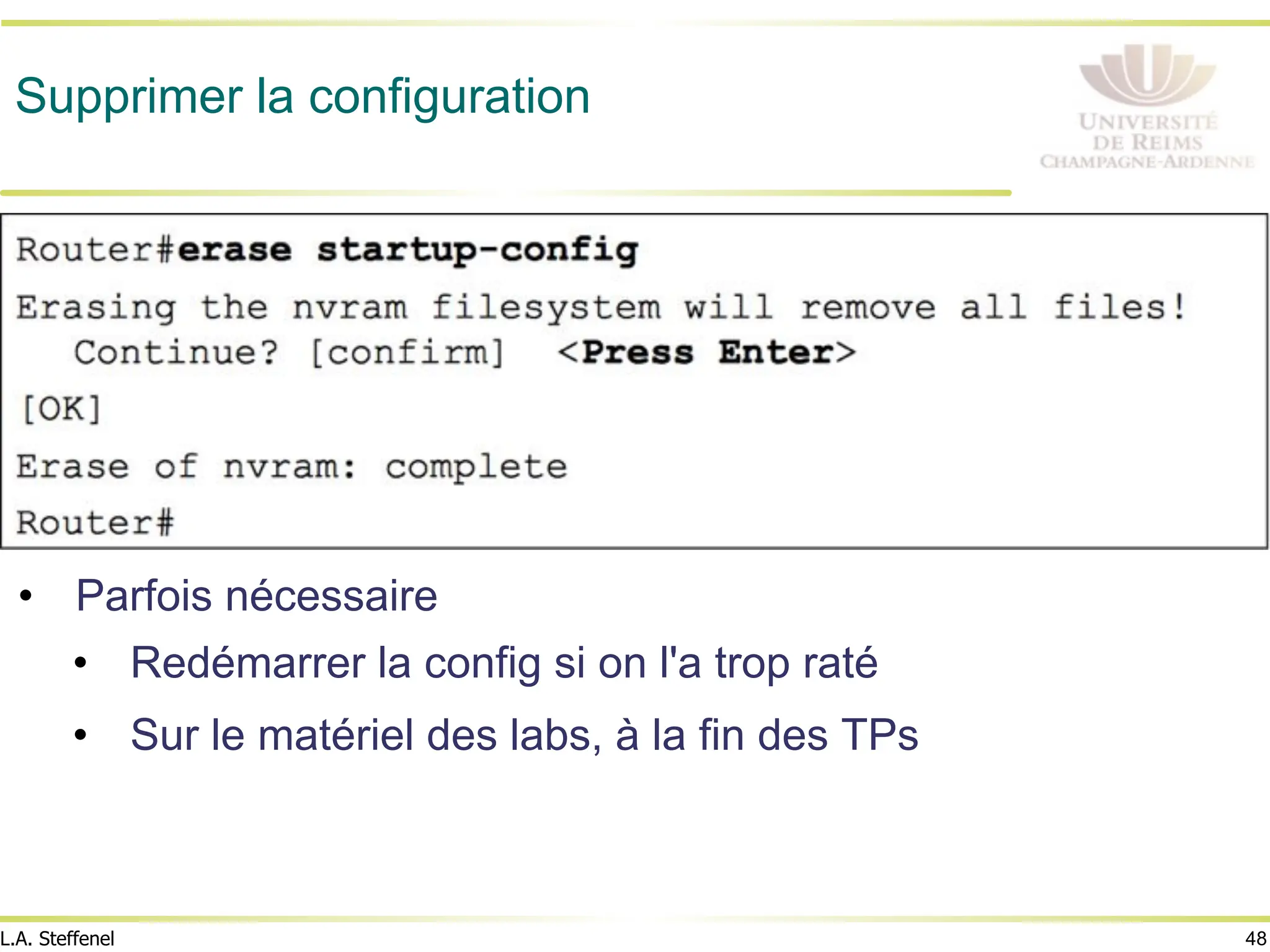

- 48. 48 L.A. Steffenel Supprimer laconfiguration • Parfois nécessaire • Redémarrer la config si on l'a trop raté • Sur le matériel des labs, à la fin des TPs

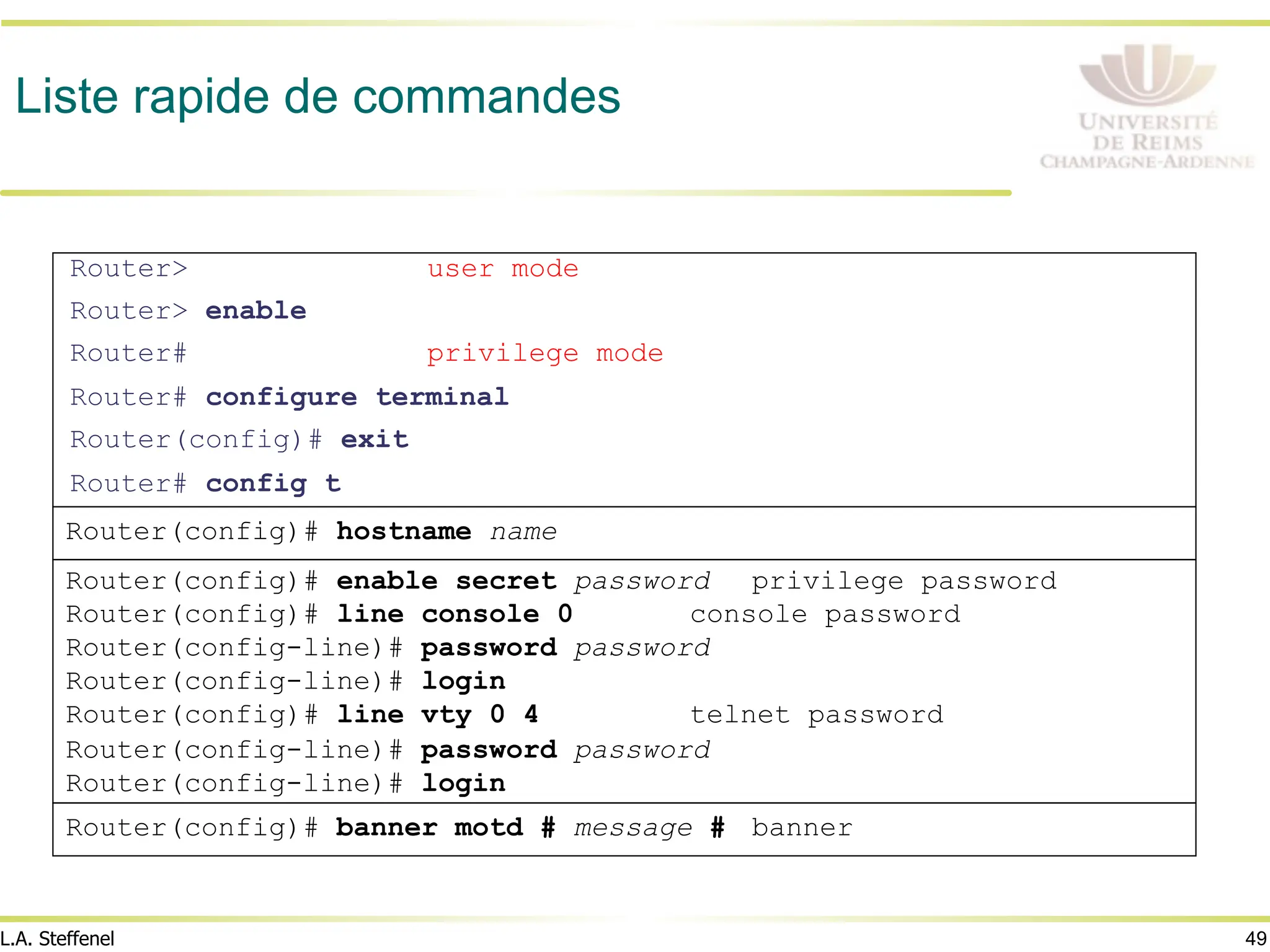

- 49. 49 L.A. Steffenel Liste rapidede commandes Router> user mode Router> enable Router# privilege mode Router# configure terminal Router(config)# exit Router# config t Router(config)# hostname name Router(config)# enable secret password privilege password Router(config)# line console 0 console password Router(config-line)# password password Router(config-line)# login Router(config)# line vty 0 4 telnet password Router(config-line)# password password Router(config-line)# login Router(config)# banner motd # message # banner

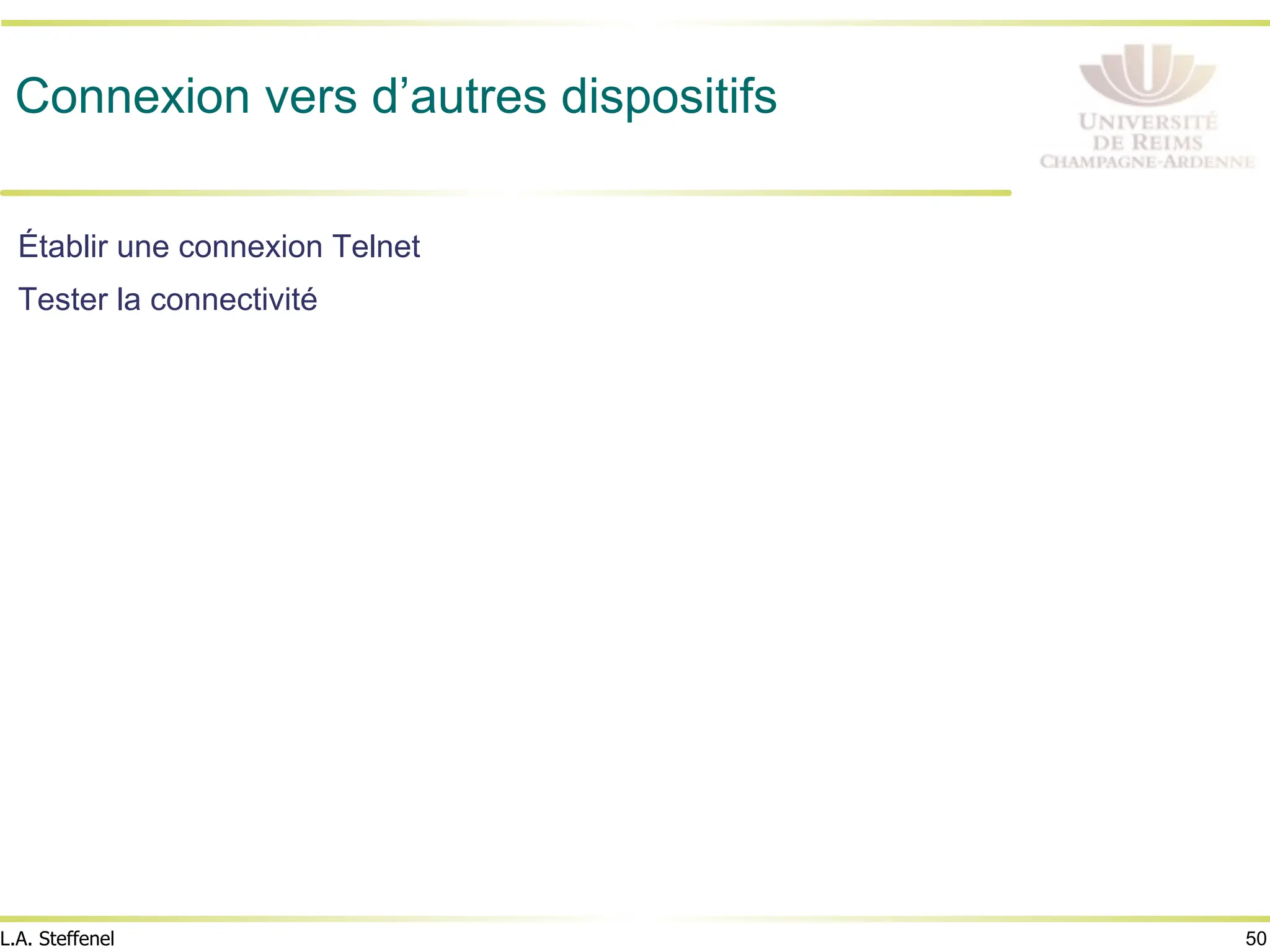

- 50. 50 L.A. Steffenel Connexion versd’autres dispositifs Établir une connexion Telnet Tester la connectivité

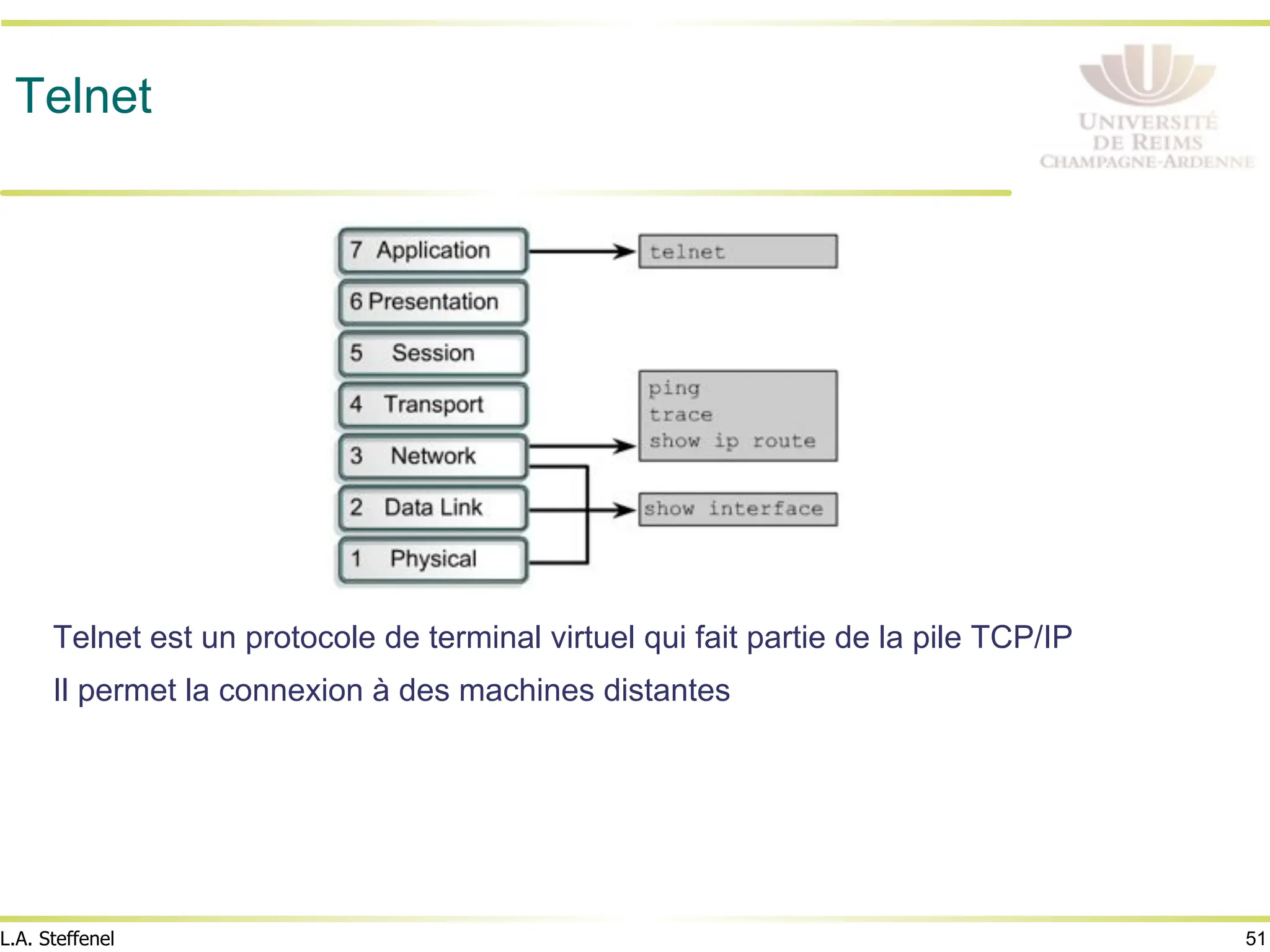

- 51. 51 L.A. Steffenel Telnet Telnet estun protocole de terminal virtuel qui fait partie de la pile TCP/IP Il permet la connexion à des machines distantes

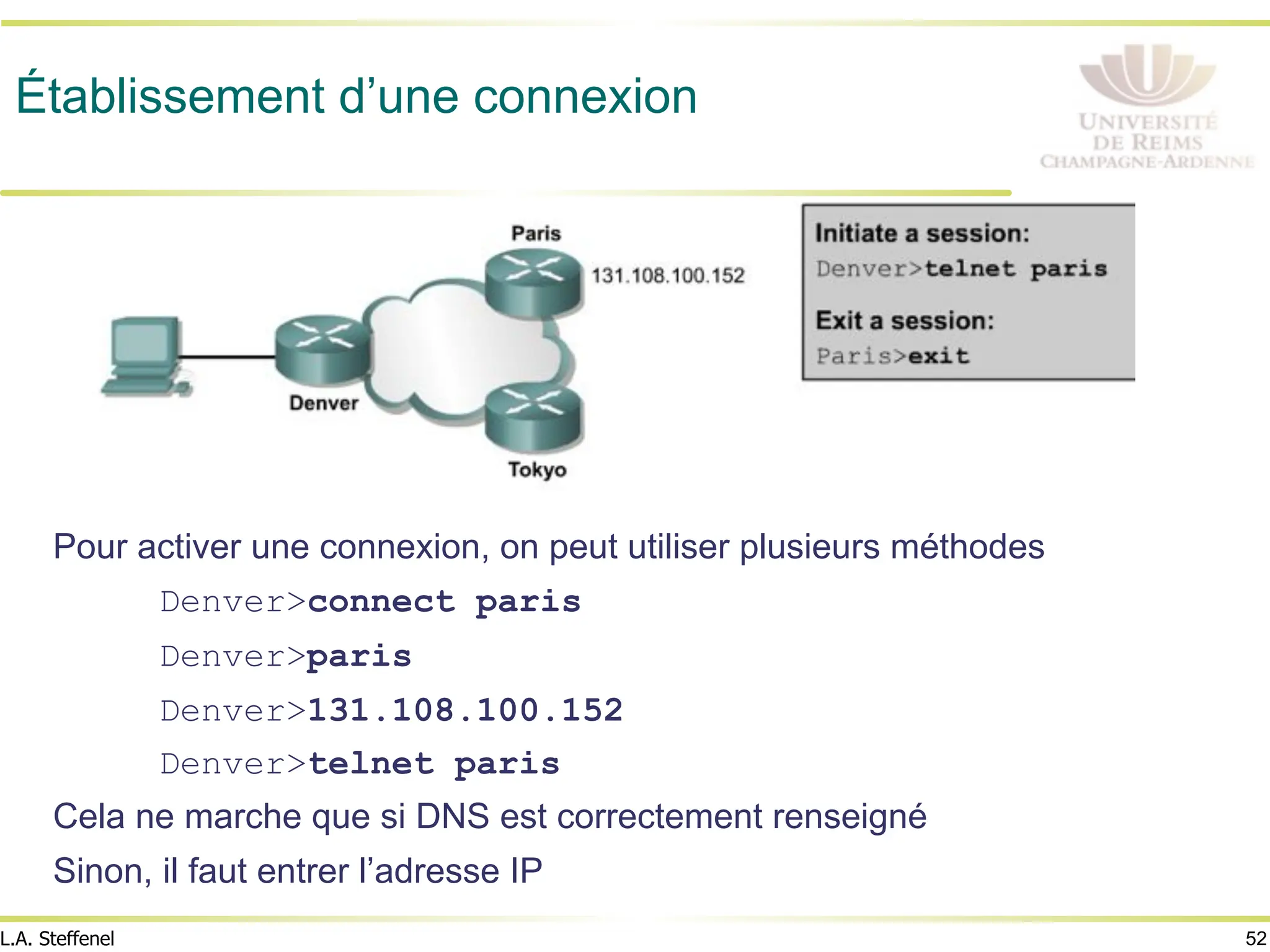

- 52. 52 L.A. Steffenel Établissement d’uneconnexion Pour activer une connexion, on peut utiliser plusieurs méthodes Denver>connect paris Denver>paris Denver>131.108.100.152 Denver>telnet paris Cela ne marche que si DNS est correctement renseigné Sinon, il faut entrer l’adresse IP

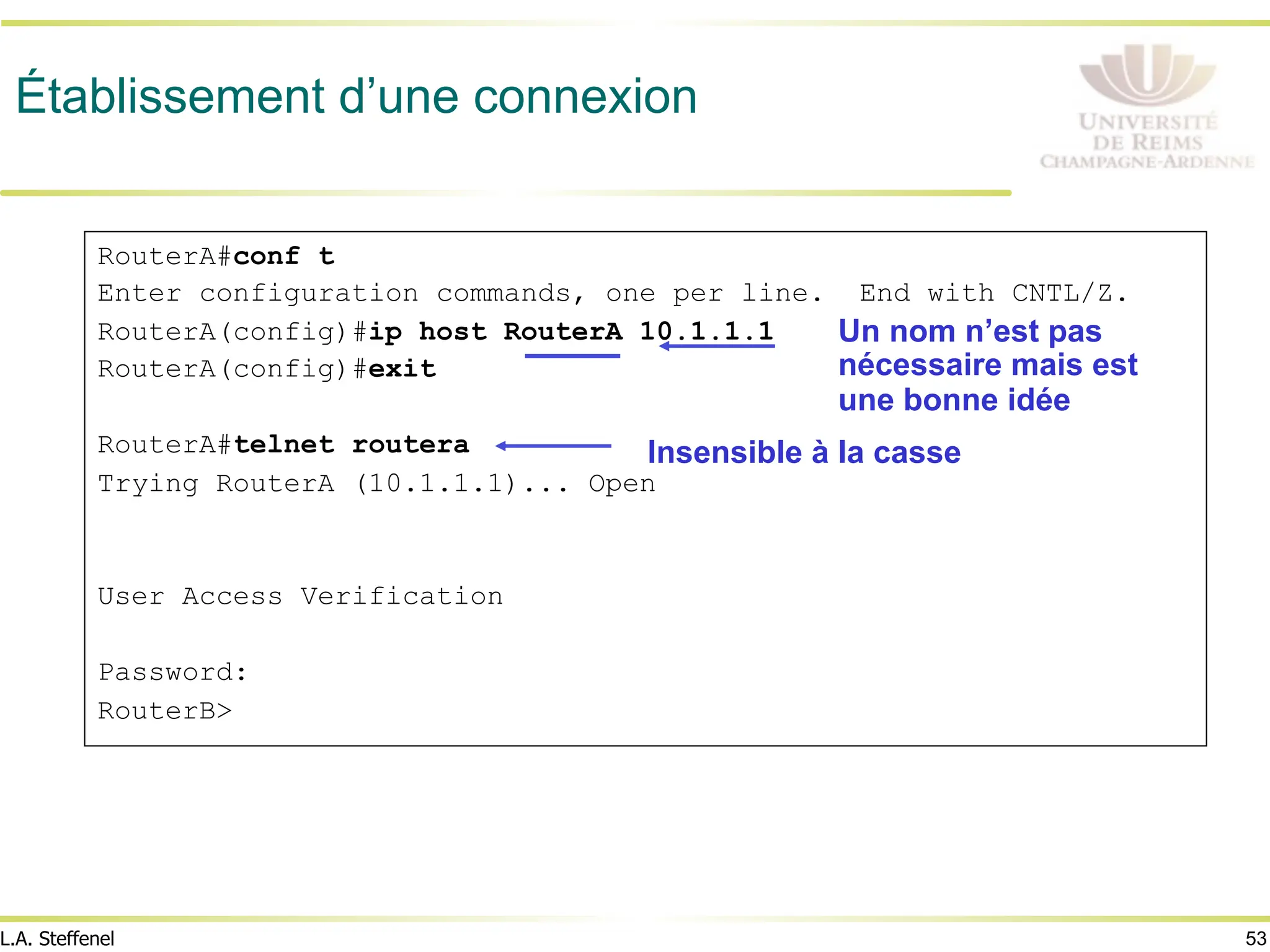

- 53. 53 L.A. Steffenel Établissement d’uneconnexion RouterA#conf t Enter configuration commands, one per line. End with CNTL/Z. RouterA(config)#ip host RouterA 10.1.1.1 RouterA(config)#exit RouterA#telnet routera Trying RouterA (10.1.1.1)... Open User Access Verification Password: RouterB> Un nom n’est pas nécessaire mais est une bonne idée Insensible à la casse
- 54. 54 L.A. Steffenel Mot depasse Telnet – line vty On doit connaître le mot de passe distant Dans les TPs le mot de passe est presque toujours “cisco” RouterA>telnet 10.1.1.1 Trying 10.1.1.1 ... Open Password required, but none set [Connection to 10.1.1.1 closed by foreign host] RouterA> RouterA>telnet 10.1.1.1 Trying 10.1.1.1 ... Open User Access Verification Password:cisco RouterB> RouterB>exit [Connection to 10.1.1.1 closed by foreign host] RouterA> RouterB(config)#line vty 0 4 RouterB(config-line)#login RouterB(config-line)#password cisco Configurer le password dans RouterB Telnet marche ! Entrer le password vty Exit permet de quitter la session telnet
- 55. 55 L.A. Steffenel Telnet etle mode privilège RouterA>telnet 10.1.1.1 Trying 10.1.1.1 ... Open User Access Verification Password:cisco RouterB>ena % No password set RouterB>exit RouterA>telnet 10.1.1.1 Trying 10.1.1.1 ... Open User Access Verification Password:cisco RouterB>ena Password:class RouterB#exit [Connection to 10.1.1.1 closed by foreign host] RouterA> Ne peut pas entrer dans le mode privilège car le mot de passe privilège n’a pas été défini (enable secret). Celui-ci ne peut être configuré que par le console RouterB(config)#enable secret class
- 56.

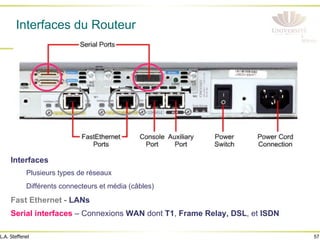

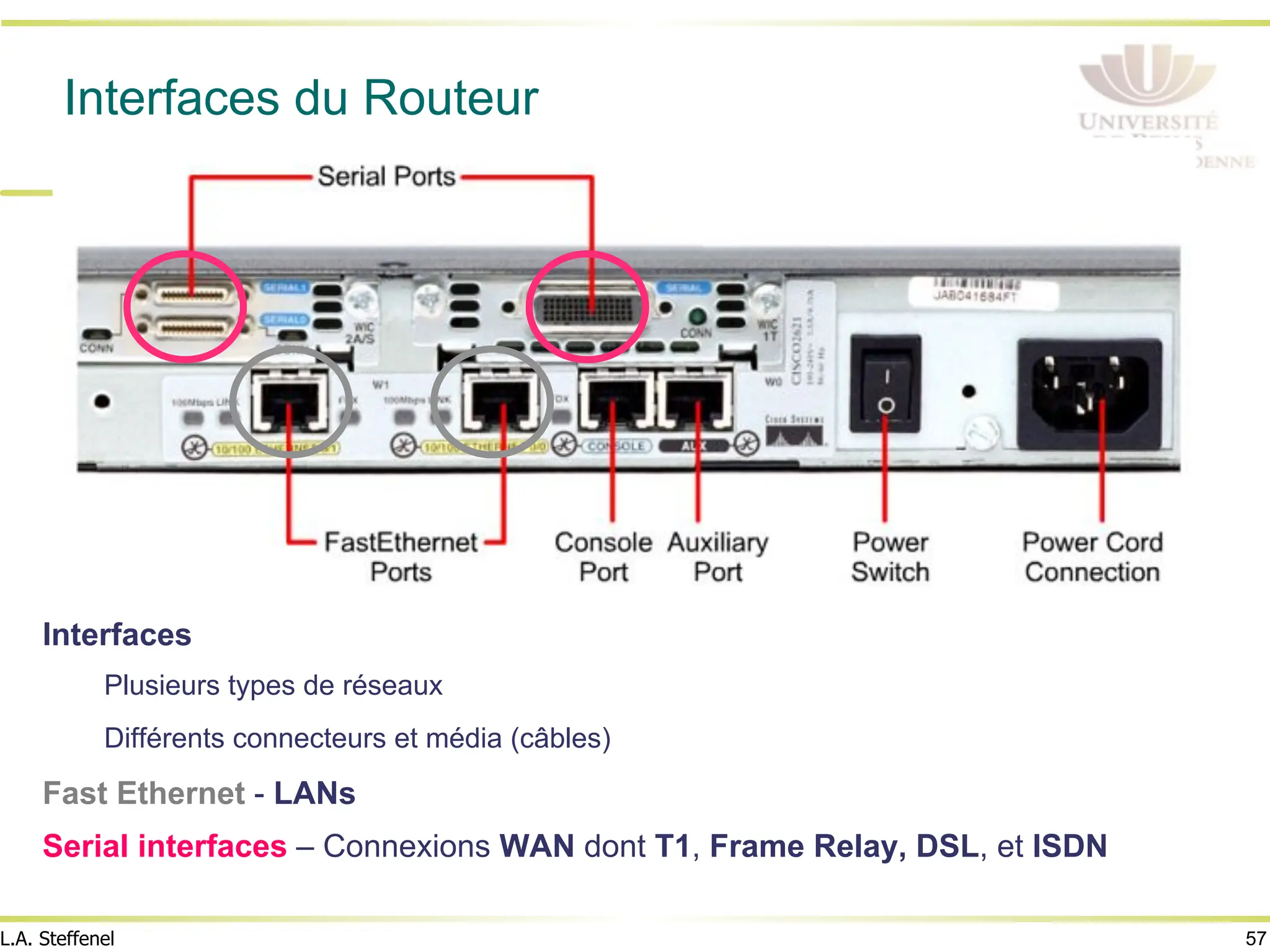

- 57. 57 L.A. Steffenel Interfaces duRouteur Interfaces Plusieurs types de réseaux Différents connecteurs et média (câbles) Fast Ethernet - LANs Serial interfaces – Connexions WAN dont T1, Frame Relay, DSL, et ISDN

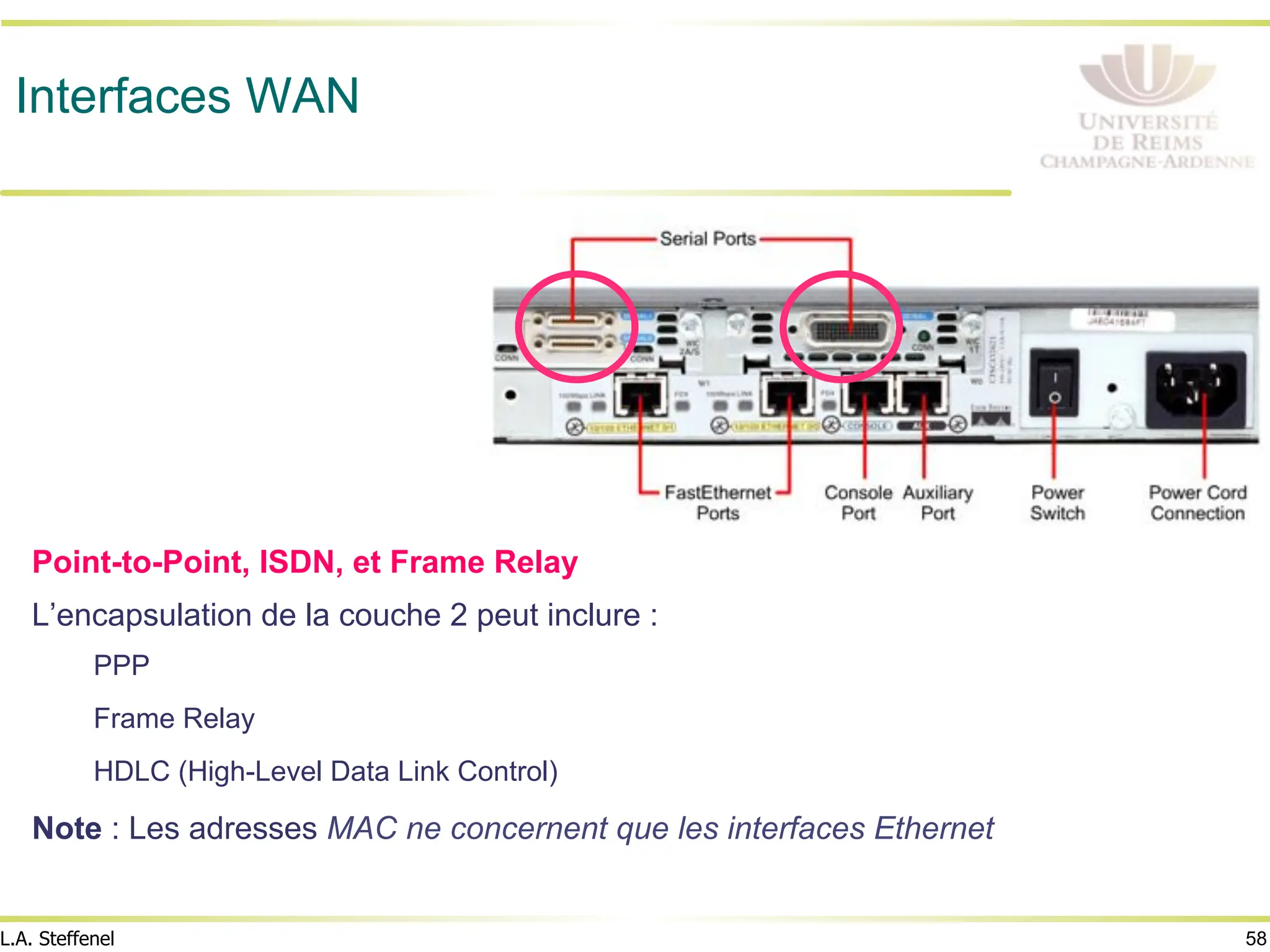

- 58. 58 L.A. Steffenel Interfaces WAN Point-to-Point,ISDN, et Frame Relay L’encapsulation de la couche 2 peut inclure : PPP Frame Relay HDLC (High-Level Data Link Control) Note : Les adresses MAC ne concernent que les interfaces Ethernet

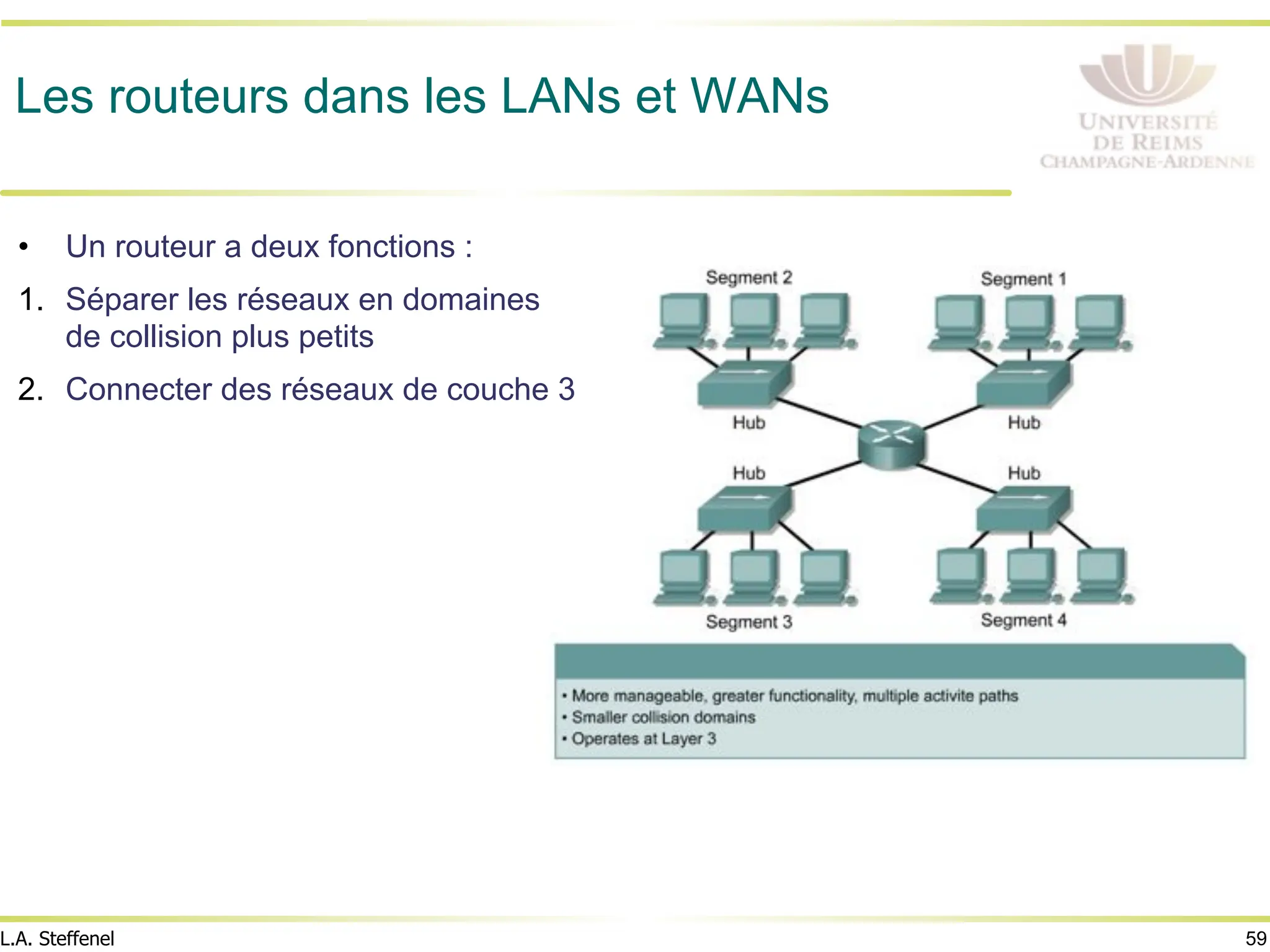

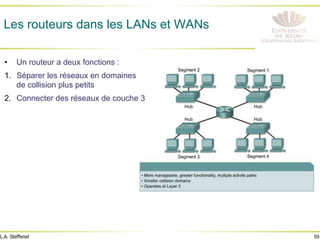

- 59. 59 L.A. Steffenel Les routeursdans les LANs et WANs • Un routeur a deux fonctions : 1. Séparer les réseaux en domaines de collision plus petits 2. Connecter des réseaux de couche 3

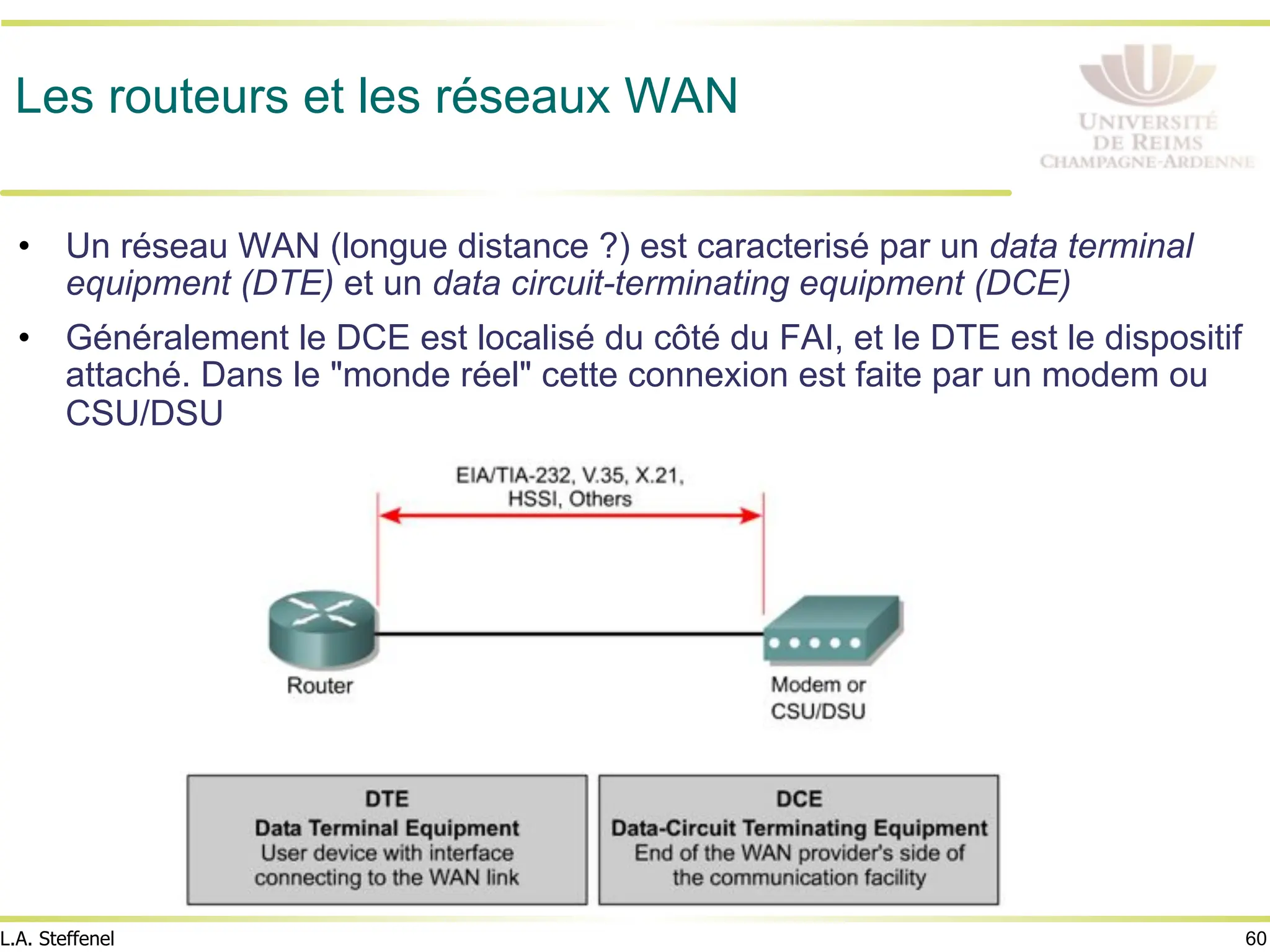

- 60. 60 L.A. Steffenel Les routeurset les réseaux WAN • Un réseau WAN (longue distance ?) est caracterisé par un data terminal equipment (DTE) et un data circuit-terminating equipment (DCE) • Généralement le DCE est localisé du côté du FAI, et le DTE est le dispositif attaché. Dans le "monde réel" cette connexion est faite par un modem ou CSU/DSU

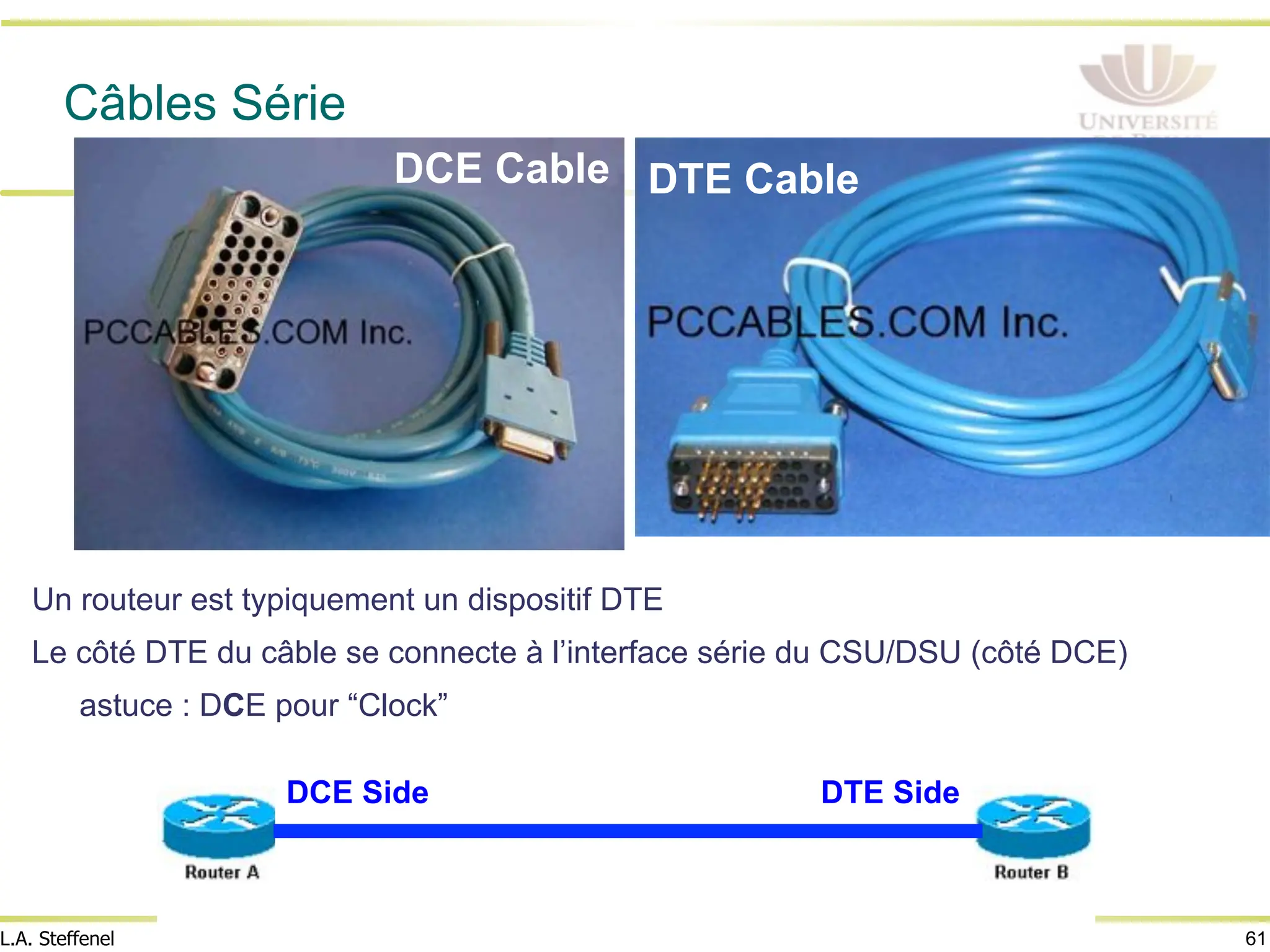

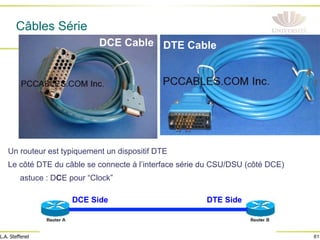

- 61. 61 L.A. Steffenel Câbles Série Unrouteur est typiquement un dispositif DTE Le côté DTE du câble se connecte à l’interface série du CSU/DSU (côté DCE) astuce : DCE pour “Clock” DCE Side DTE Side DCE Cable DTE Cable

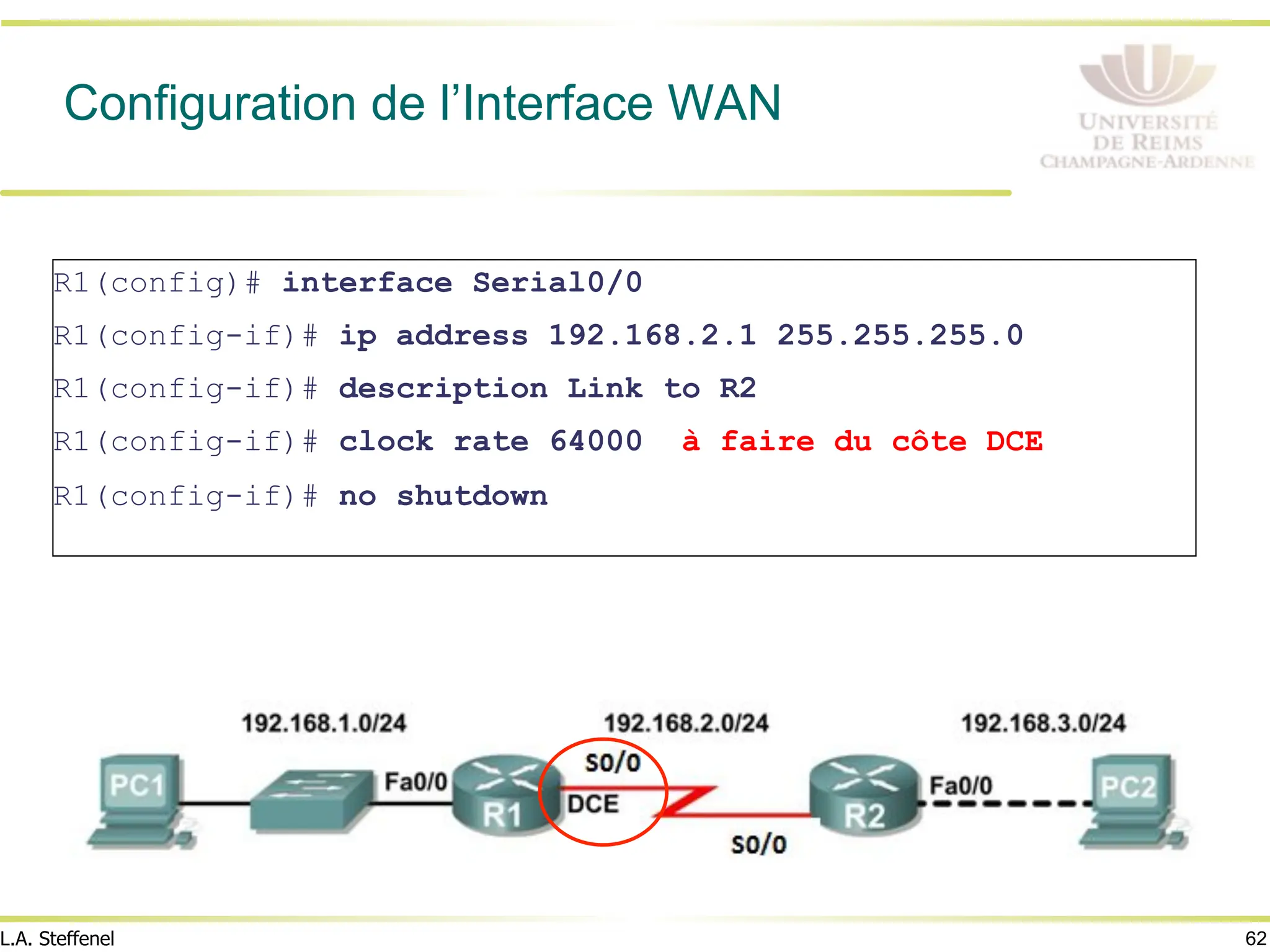

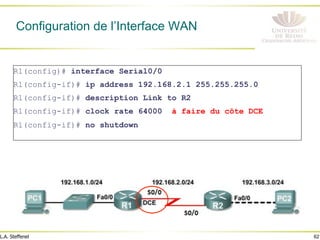

- 62. 62 L.A. Steffenel Configuration del’Interface WAN R1(config)# interface Serial0/0 R1(config-if)# ip address 192.168.2.1 255.255.255.0 R1(config-if)# description Link to R2 R1(config-if)# clock rate 64000 à faire du côte DCE R1(config-if)# no shutdown

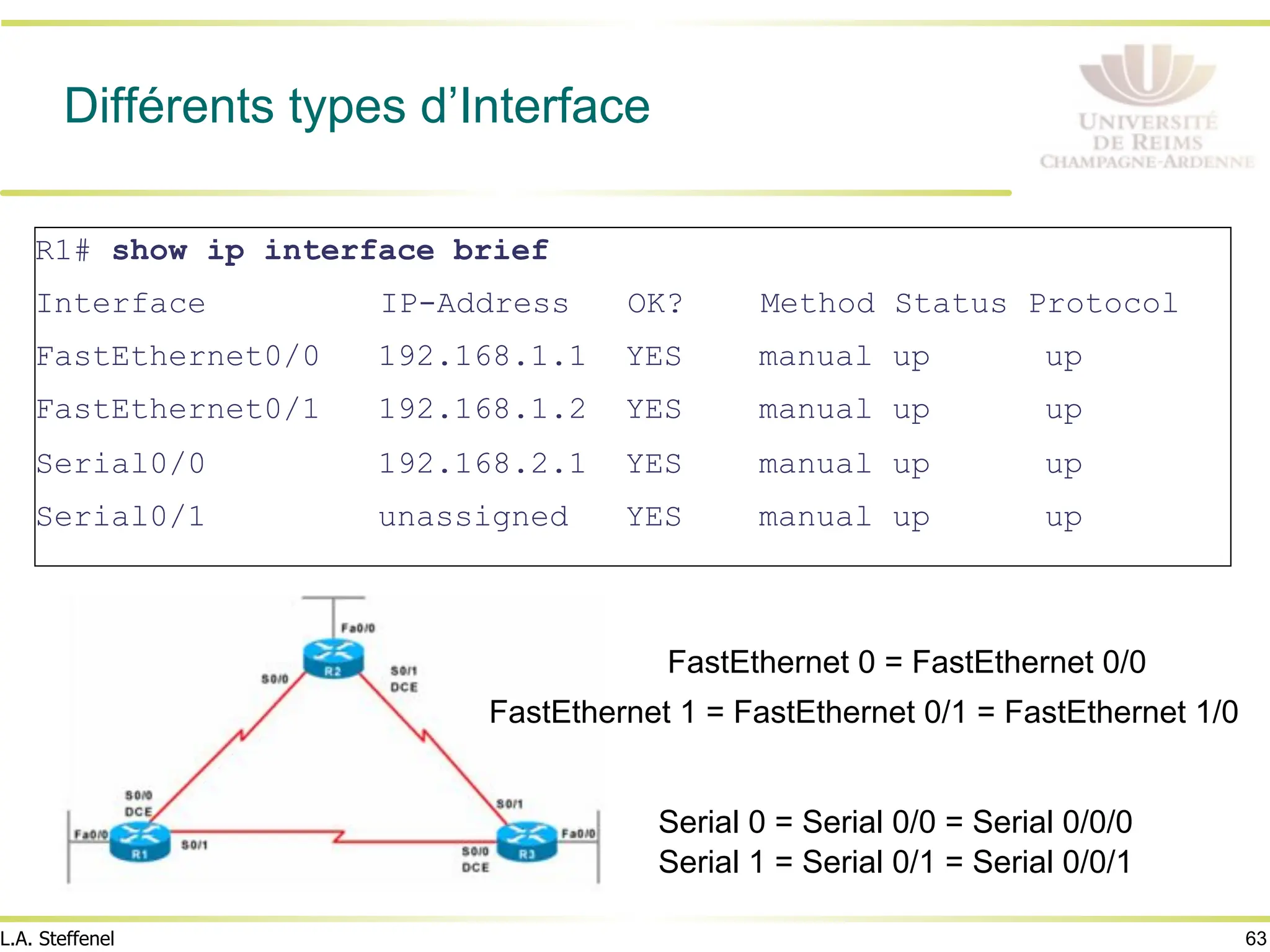

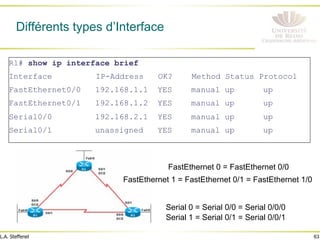

- 63. 63 L.A. Steffenel Différents typesd’Interface R1# show ip interface brief Interface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.1.1 YES manual up up FastEthernet0/1 192.168.1.2 YES manual up up Serial0/0 192.168.2.1 YES manual up up Serial0/1 unassigned YES manual up up FastEthernet 0 = FastEthernet 0/0 FastEthernet 1 = FastEthernet 0/1 = FastEthernet 1/0 Serial 0 = Serial 0/0 = Serial 0/0/0 Serial 1 = Serial 0/1 = Serial 0/0/1

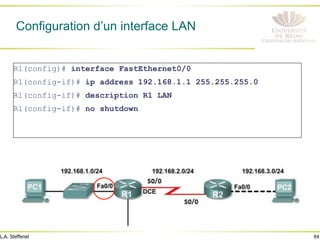

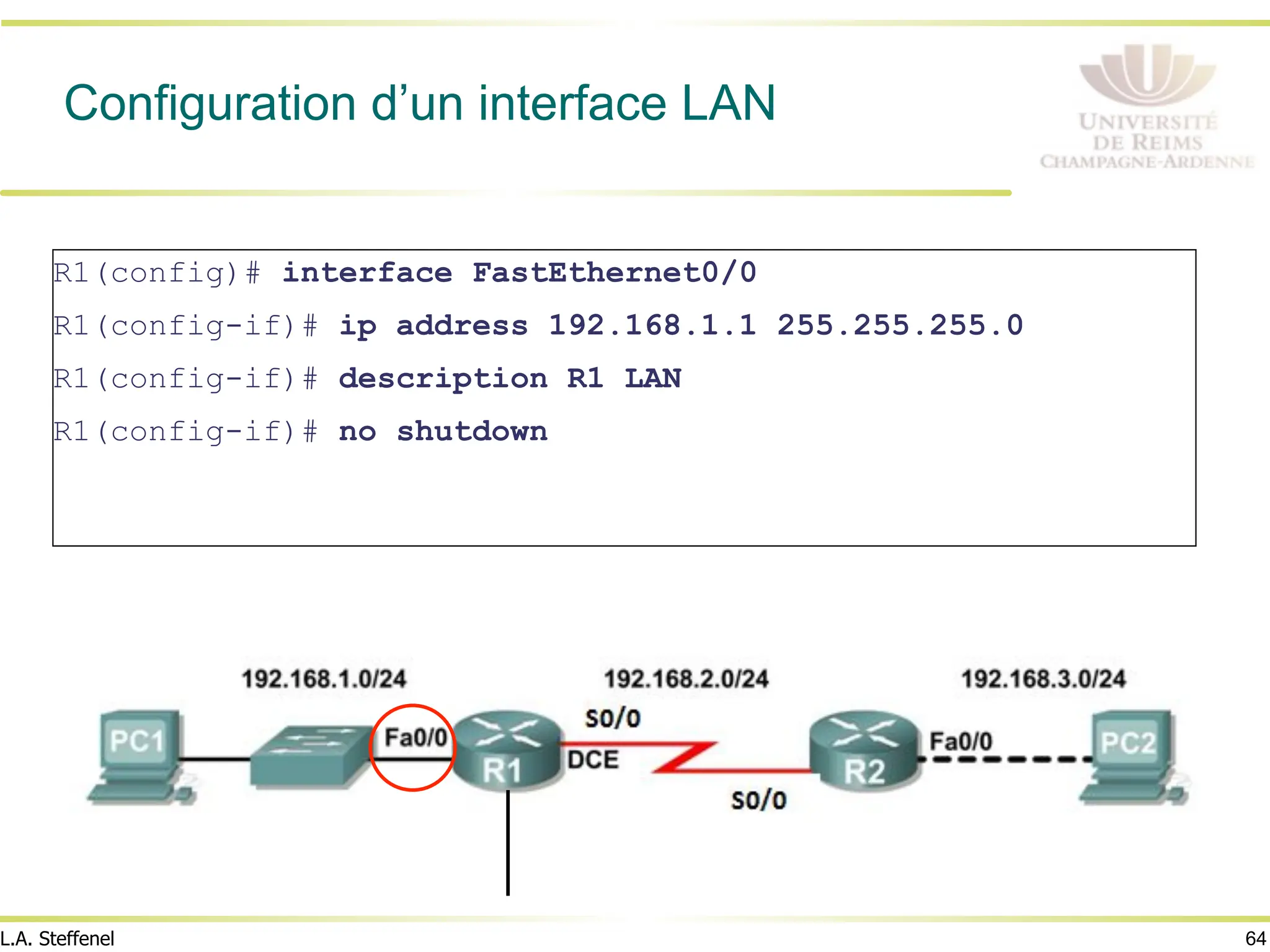

- 64. 64 L.A. Steffenel Configuration d’uninterface LAN R1(config)# interface FastEthernet0/0 R1(config-if)# ip address 192.168.1.1 255.255.255.0 R1(config-if)# description R1 LAN R1(config-if)# no shutdown Fa0/1

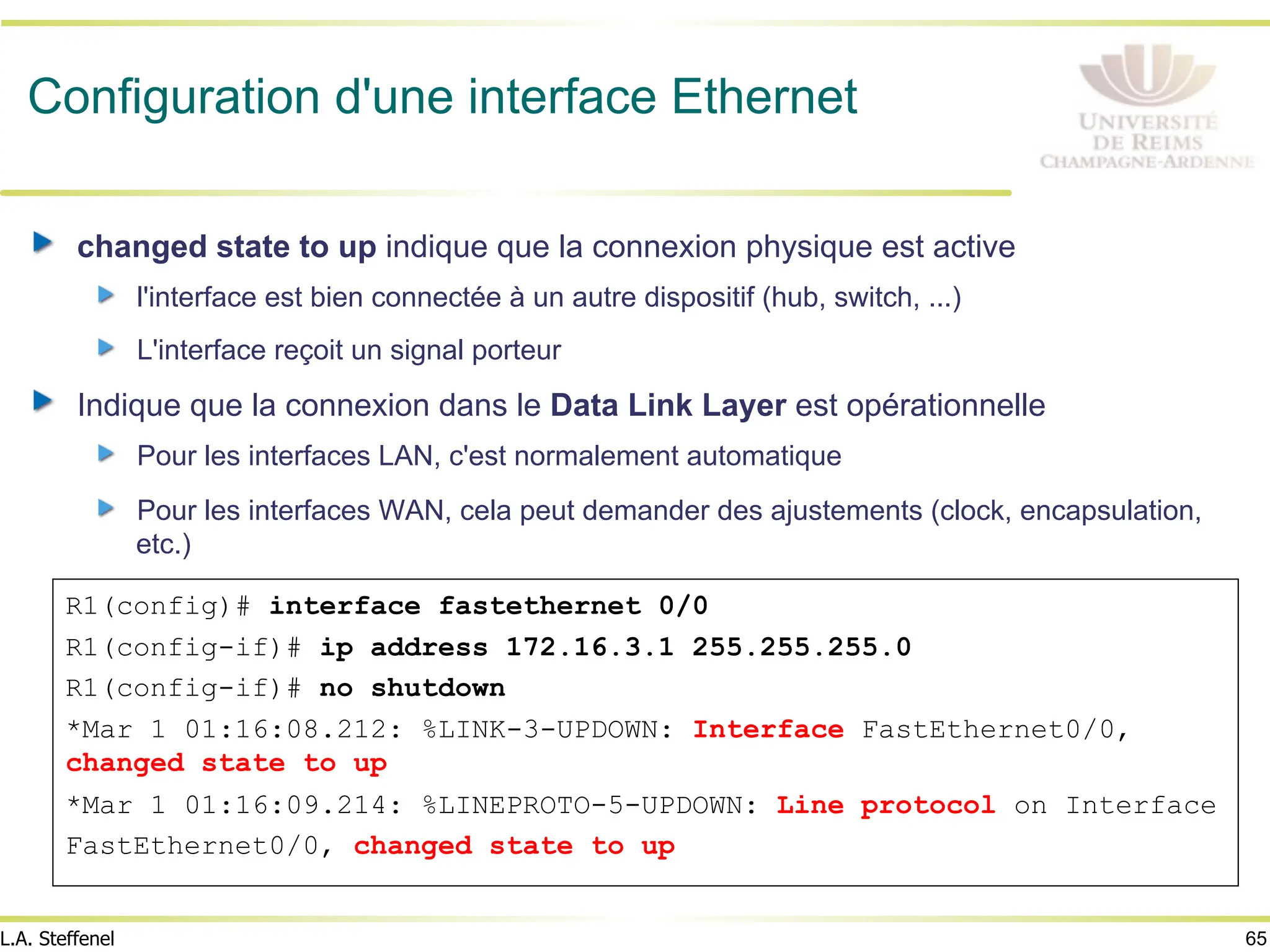

- 65. 65 L.A. Steffenel Configuration d'uneinterface Ethernet " changed state to up indique que la connexion physique est active " l'interface est bien connectée à un autre dispositif (hub, switch, ...) " L'interface reçoit un signal porteur " Indique que la connexion dans le Data Link Layer est opérationnelle " Pour les interfaces LAN, c'est normalement automatique " Pour les interfaces WAN, cela peut demander des ajustements (clock, encapsulation, etc.) R1(config)# interface fastethernet 0/0 R1(config-if)# ip address 172.16.3.1 255.255.255.0 R1(config-if)# no shutdown *Mar 1 01:16:08.212: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up *Mar 1 01:16:09.214: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

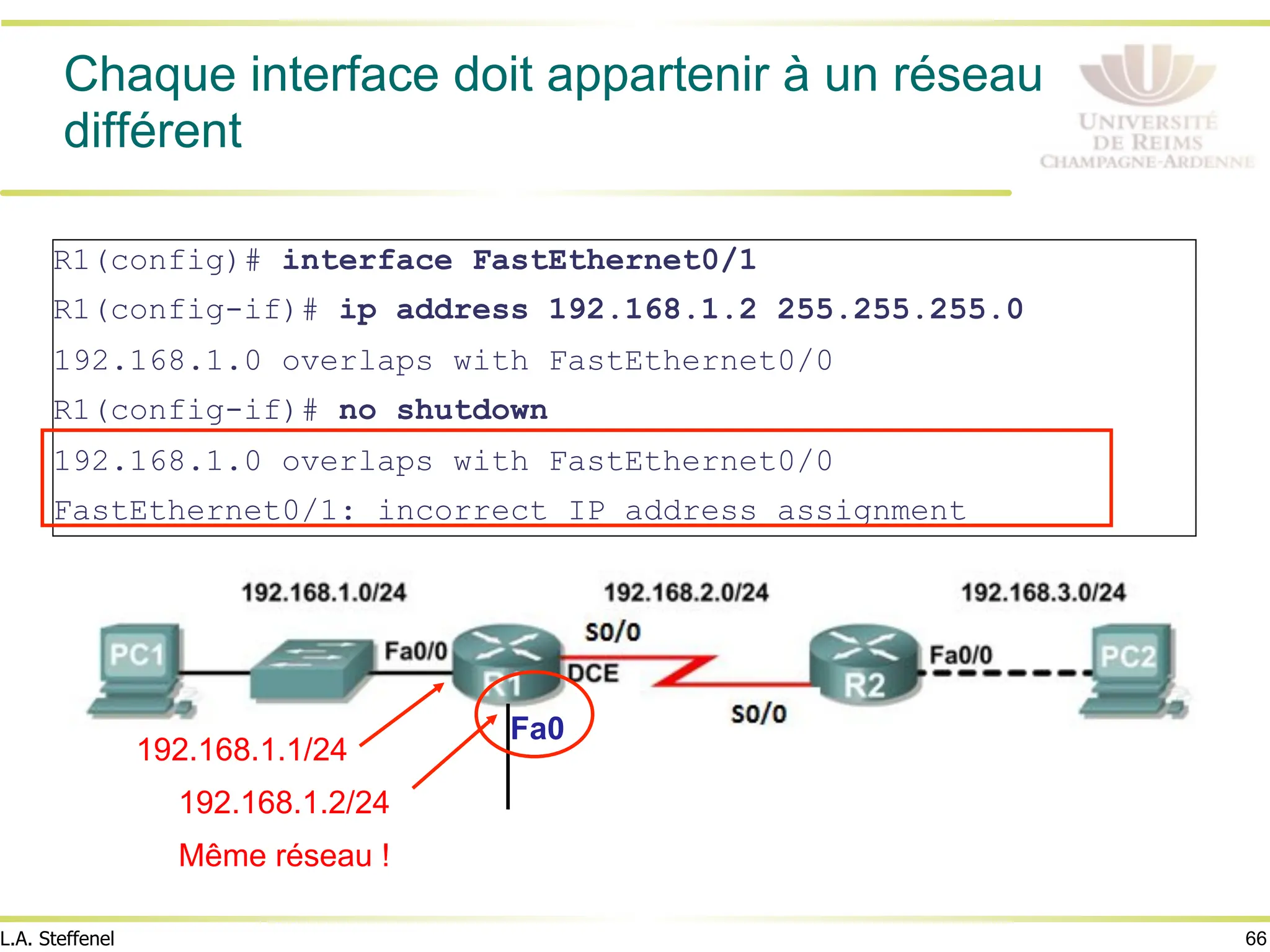

- 66. 66 L.A. Steffenel Chaque interfacedoit appartenir à un réseau différent R1(config)# interface FastEthernet0/1 R1(config-if)# ip address 192.168.1.2 255.255.255.0 192.168.1.0 overlaps with FastEthernet0/0 R1(config-if)# no shutdown 192.168.1.0 overlaps with FastEthernet0/0 FastEthernet0/1: incorrect IP address assignment Fa0/1 192.168.1.1/24 192.168.1.2/24 Même réseau !

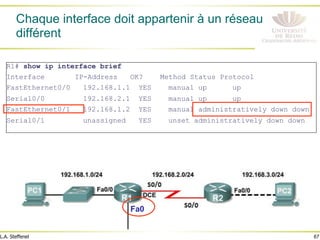

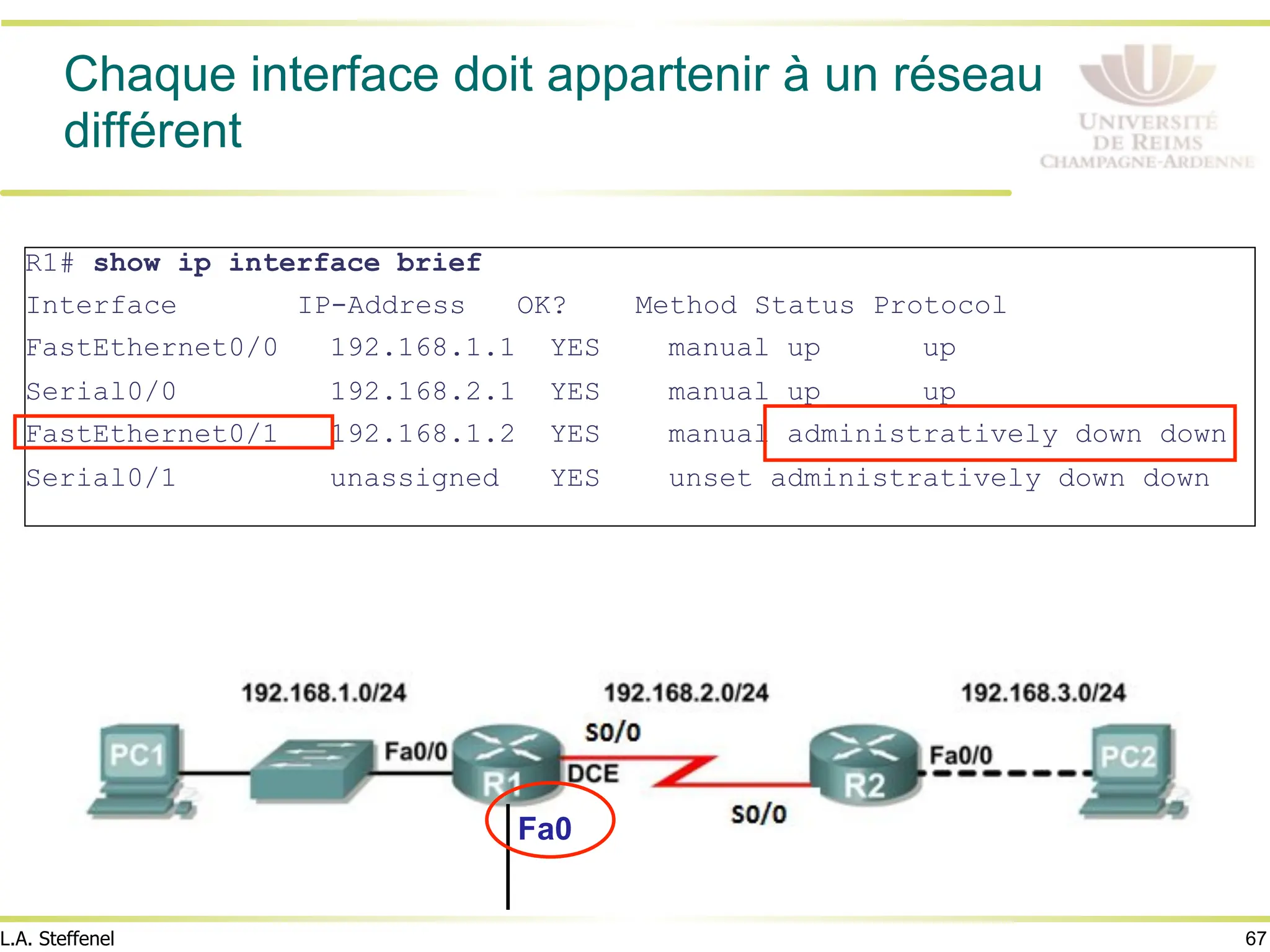

- 67. 67 L.A. Steffenel Chaque interfacedoit appartenir à un réseau différent R1# show ip interface brief Interface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.1.1 YES manual up up Serial0/0 192.168.2.1 YES manual up up FastEthernet0/1 192.168.1.2 YES manual administratively down down Serial0/1 unassigned YES unset administratively down down Fa0/1

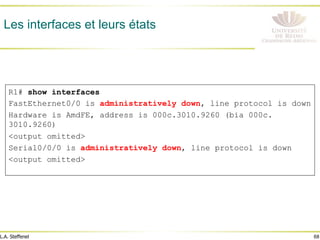

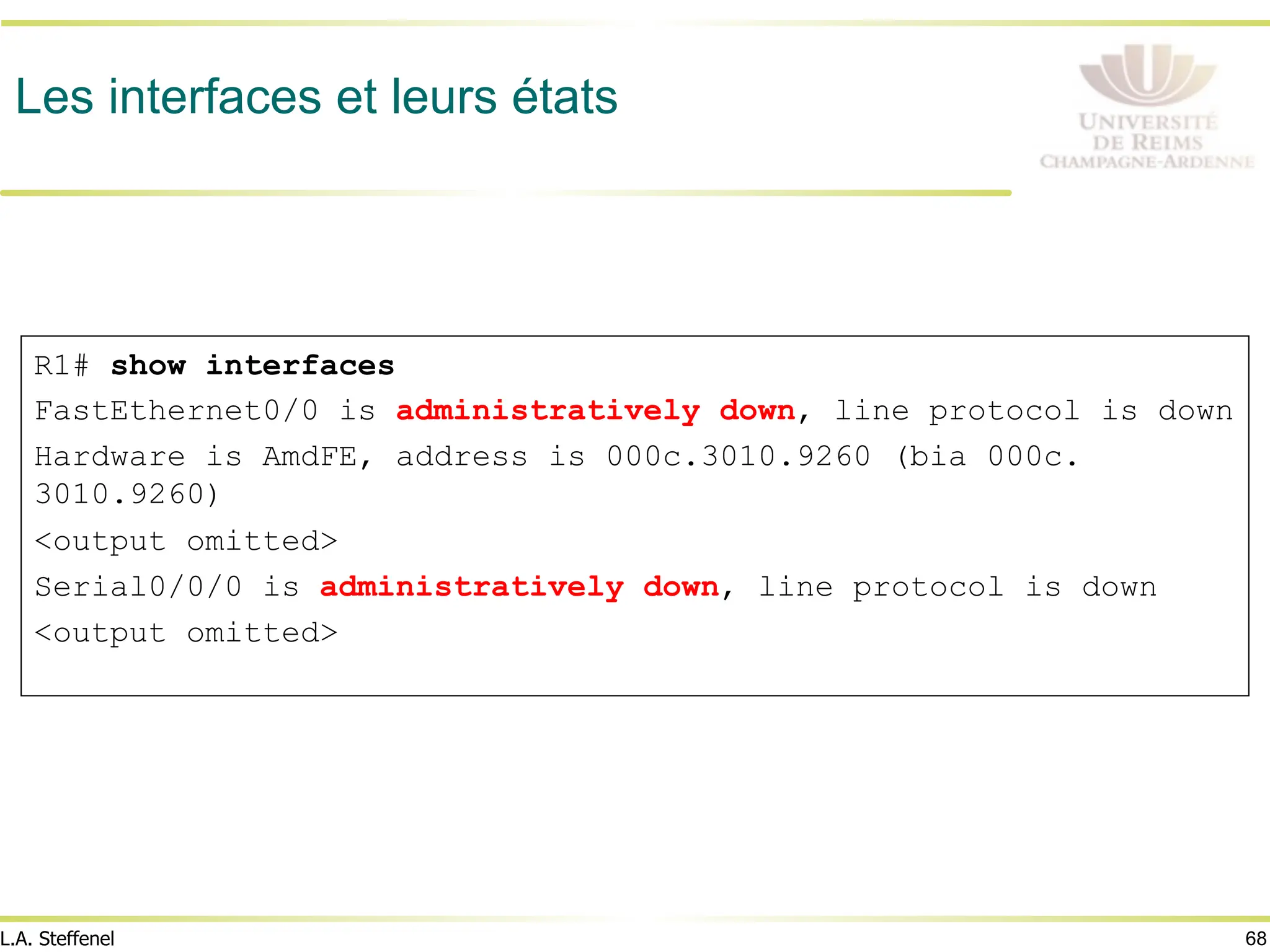

- 68. 68 L.A. Steffenel Les interfaceset leurs états R1# show interfaces FastEthernet0/0 is administratively down, line protocol is down Hardware is AmdFE, address is 000c.3010.9260 (bia 000c. 3010.9260) <output omitted> Serial0/0/0 is administratively down, line protocol is down <output omitted>

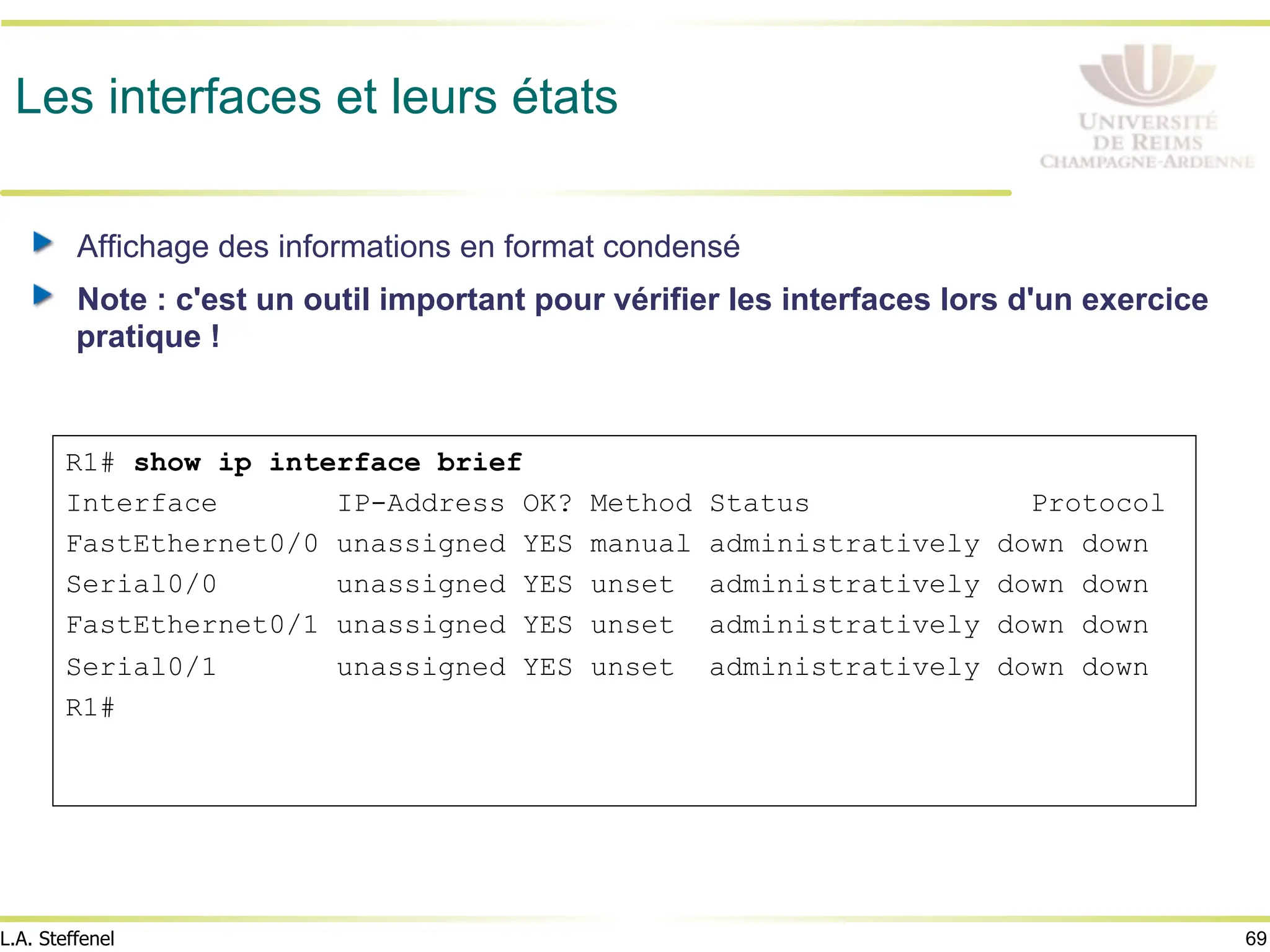

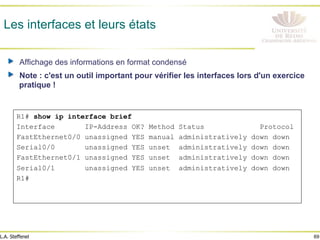

- 69. 69 L.A. Steffenel Les interfaceset leurs états " Affichage des informations en format condensé " Note : c'est un outil important pour vérifier les interfaces lors d'un exercice pratique ! R1# show ip interface brief Interface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES manual administratively down down Serial0/0 unassigned YES unset administratively down down FastEthernet0/1 unassigned YES unset administratively down down Serial0/1 unassigned YES unset administratively down down R1#

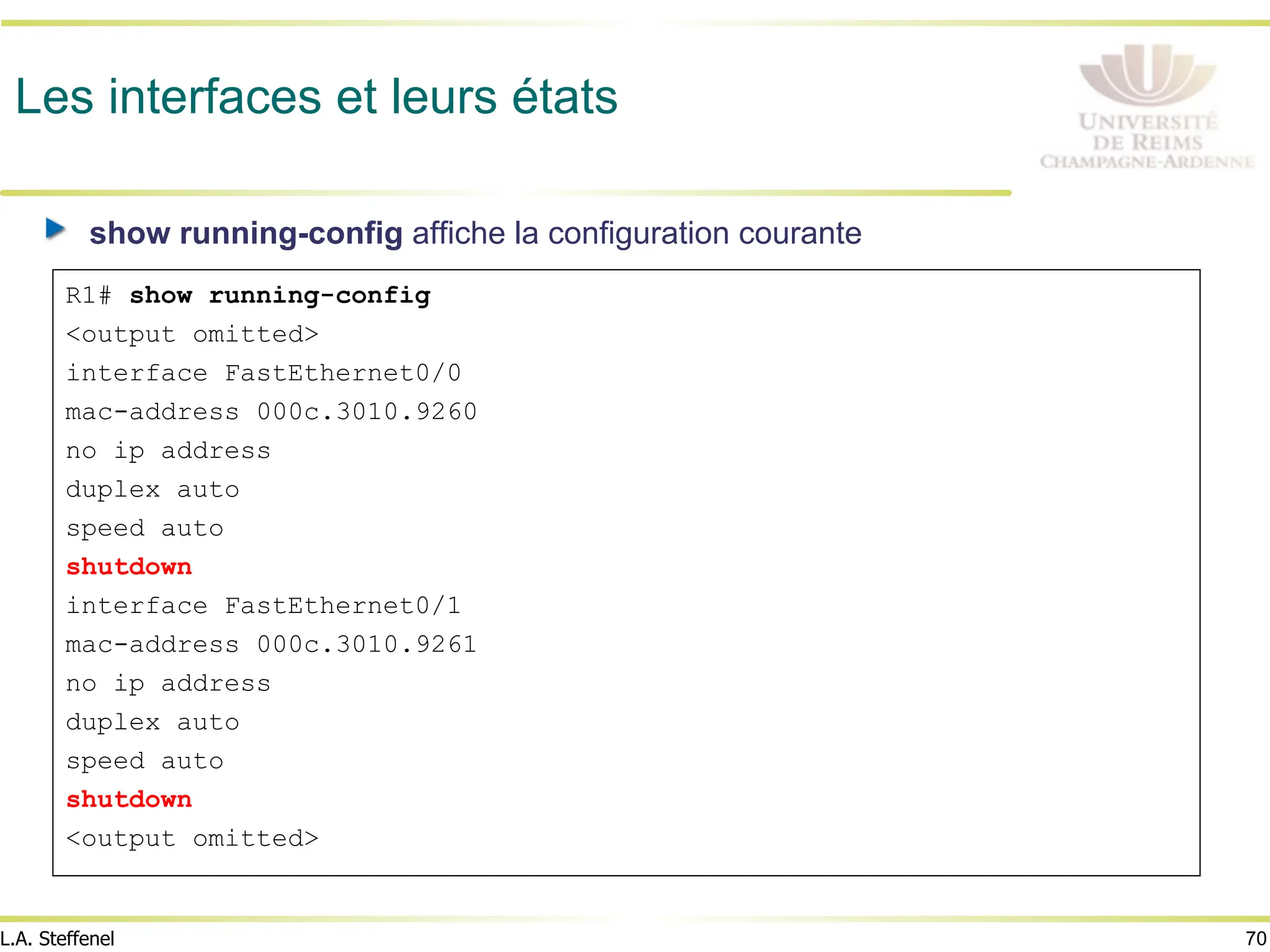

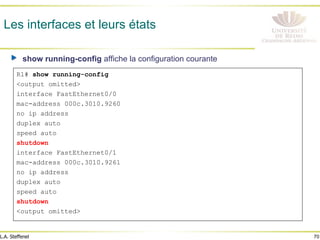

- 70. 70 L.A. Steffenel Les interfaceset leurs états " show running-config affiche la configuration courante R1# show running-config <output omitted> interface FastEthernet0/0 mac-address 000c.3010.9260 no ip address duplex auto speed auto shutdown interface FastEthernet0/1 mac-address 000c.3010.9261 no ip address duplex auto speed auto shutdown <output omitted>

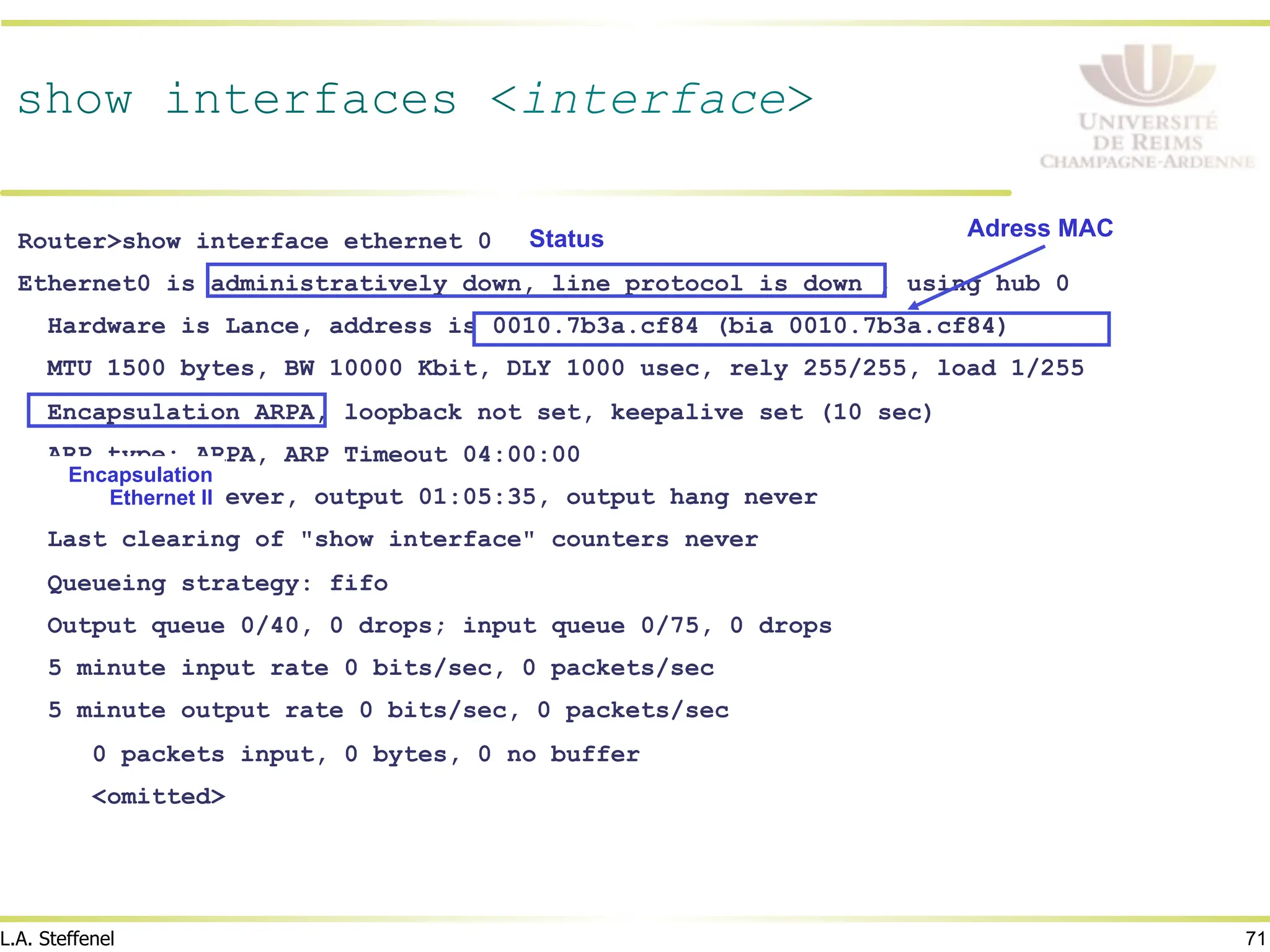

- 71. 71 L.A. Steffenel show interfaces<interface> Router>show interface ethernet 0 Ethernet0 is administratively down, line protocol is down , using hub 0 Hardware is Lance, address is 0010.7b3a.cf84 (bia 0010.7b3a.cf84) MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec, rely 255/255, load 1/255 Encapsulation ARPA, loopback not set, keepalive set (10 sec) ARP type: ARPA, ARP Timeout 04:00:00 Last input never, output 01:05:35, output hang never Last clearing of "show interface" counters never Queueing strategy: fifo Output queue 0/40, 0 drops; input queue 0/75, 0 drops 5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec 0 packets input, 0 bytes, 0 no buffer <omitted> Status Adress MAC Encapsulation Ethernet II

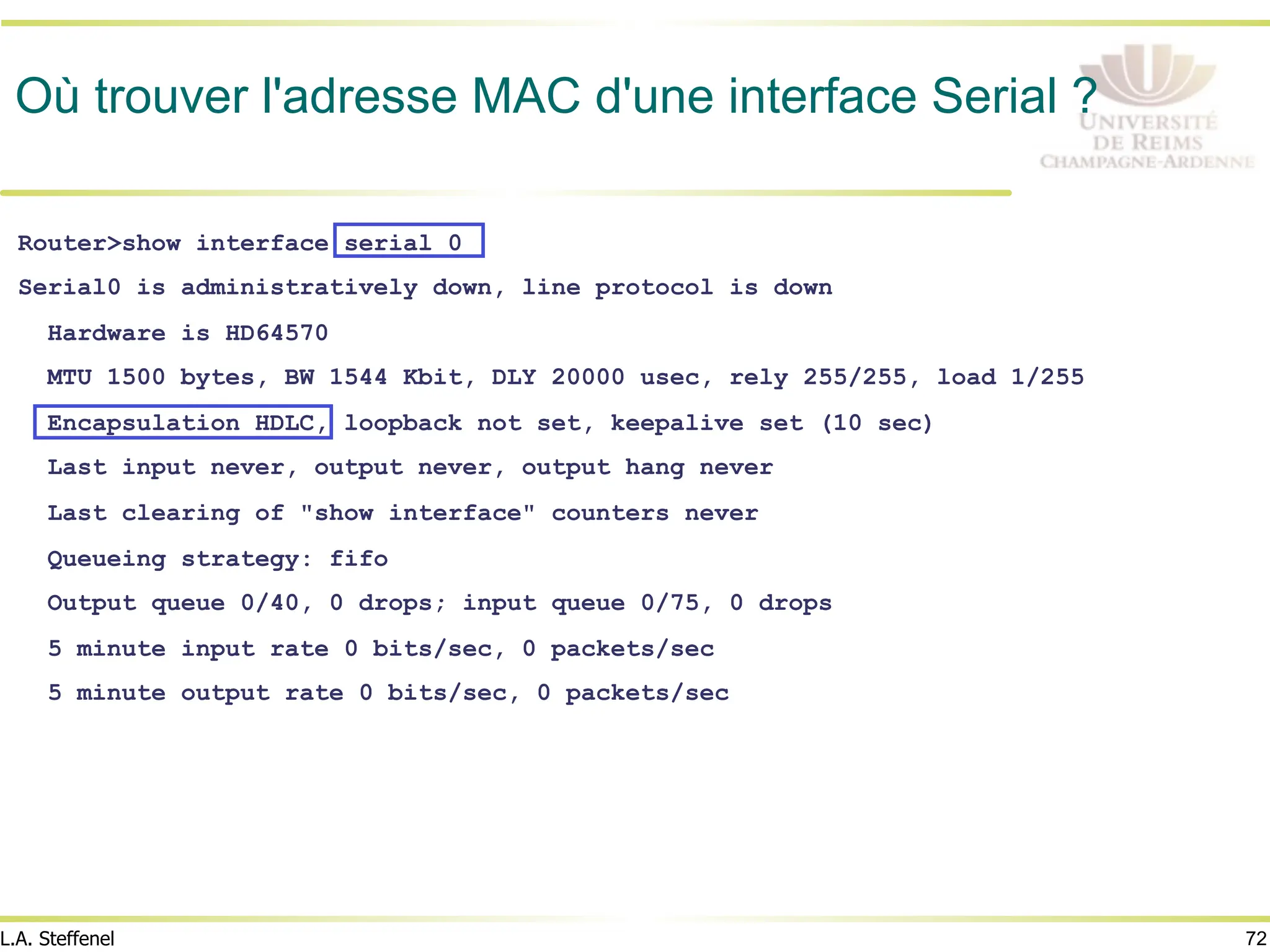

- 72. 72 L.A. Steffenel Où trouverl'adresse MAC d'une interface Serial ? Router>show interface serial 0 Serial0 is administratively down, line protocol is down Hardware is HD64570 MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255, load 1/255 Encapsulation HDLC, loopback not set, keepalive set (10 sec) Last input never, output never, output hang never Last clearing of "show interface" counters never Queueing strategy: fifo Output queue 0/40, 0 drops; input queue 0/75, 0 drops 5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec

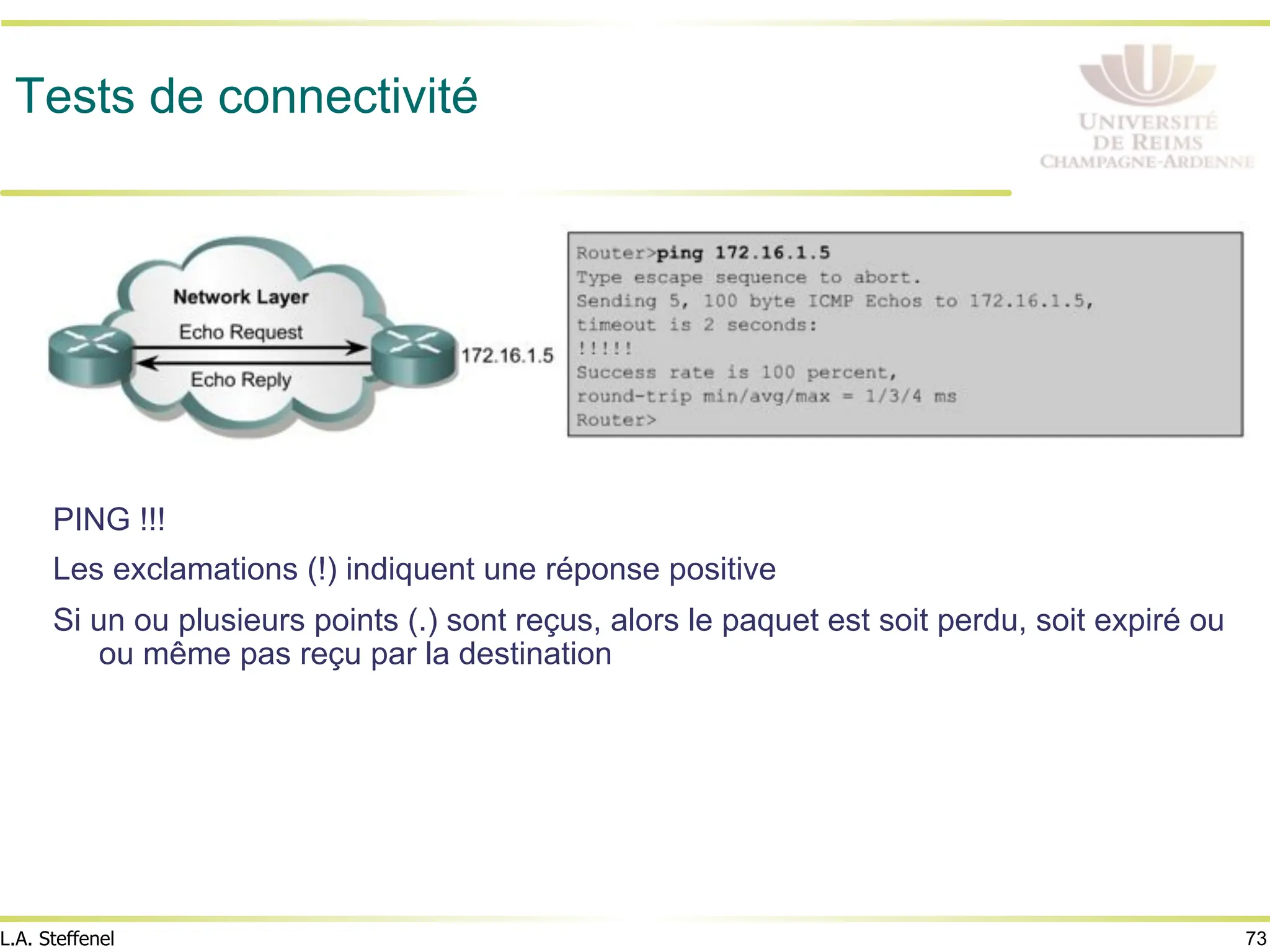

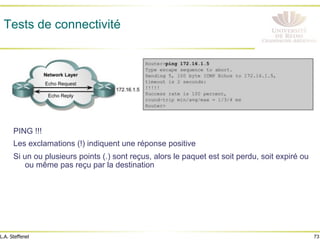

- 73. 73 L.A. Steffenel Tests deconnectivité PING !!! Les exclamations (!) indiquent une réponse positive Si un ou plusieurs points (.) sont reçus, alors le paquet est soit perdu, soit expiré ou ou même pas reçu par la destination

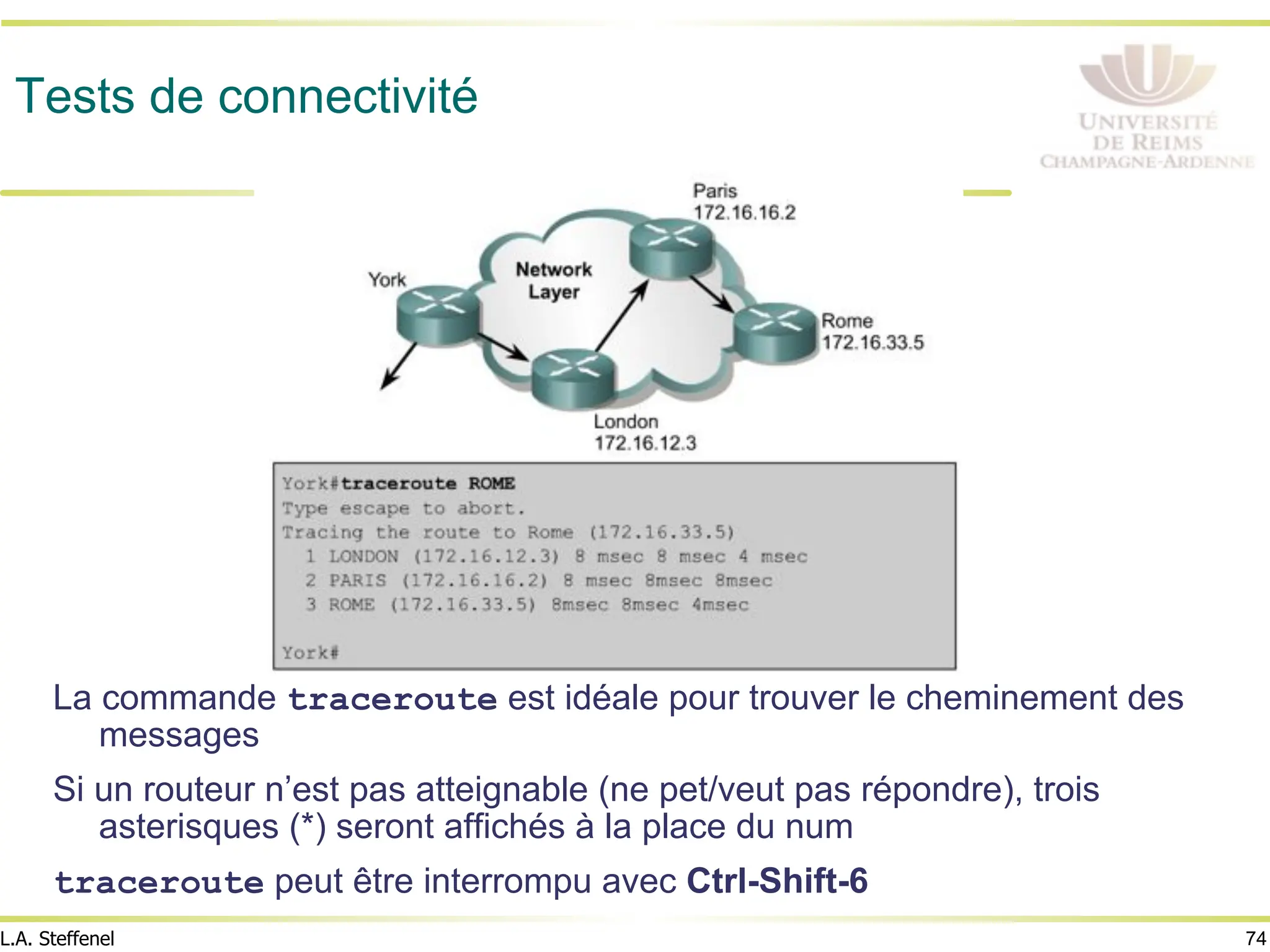

- 74. 74 L.A. Steffenel Tests deconnectivité La commande traceroute est idéale pour trouver le cheminement des messages Si un routeur n’est pas atteignable (ne pet/veut pas répondre), trois asterisques (*) seront affichés à la place du num traceroute peut être interrompu avec Ctrl-Shift-6
- 75. 75 L.A. Steffenel Avant-goût :la table de routage ! Introduction à la table de routage ! Réseaux directement connectés

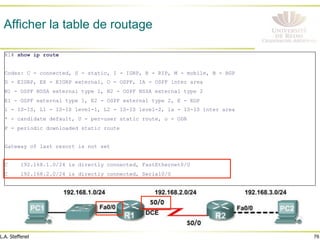

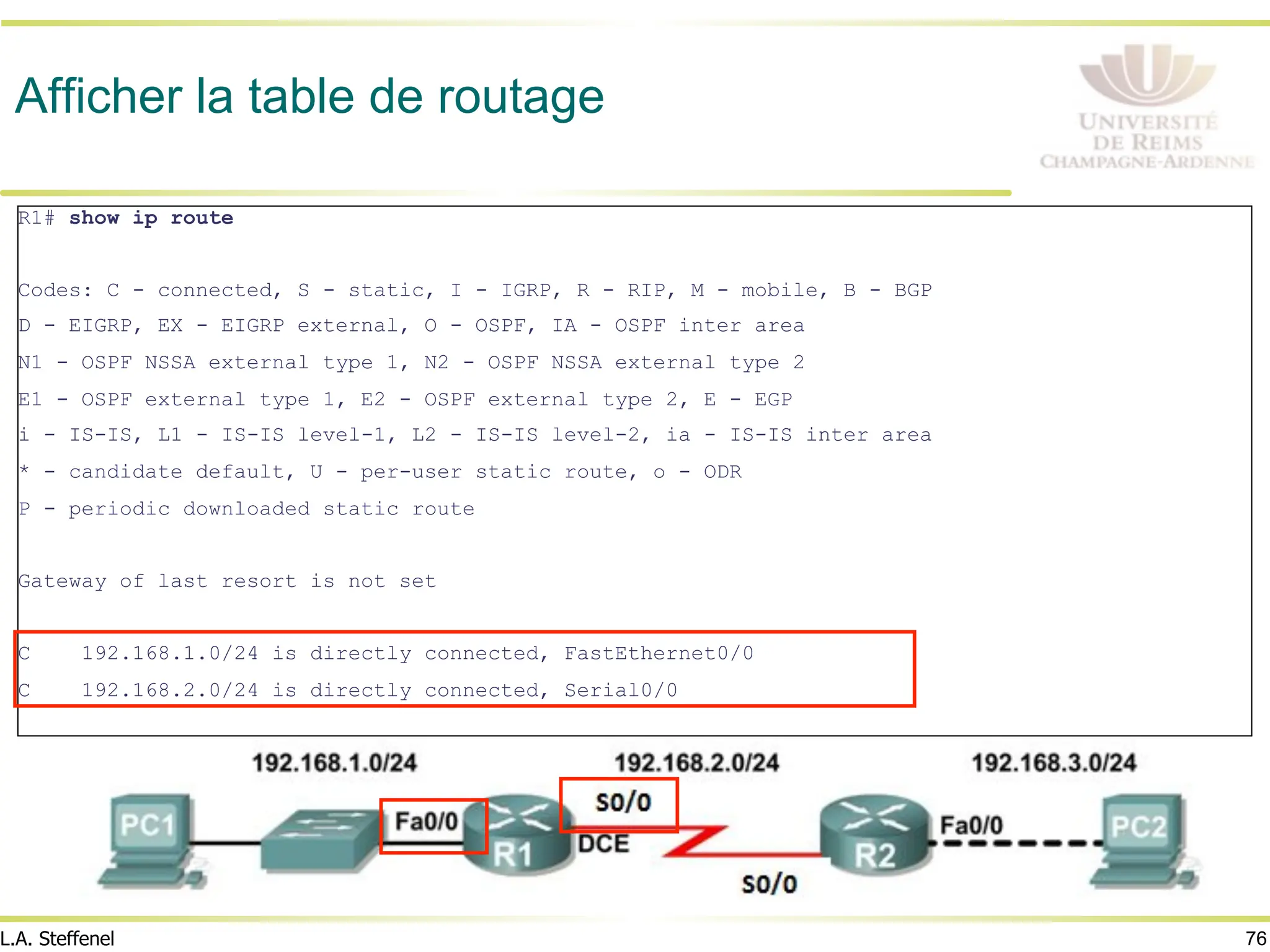

- 76. 76 L.A. Steffenel Afficher latable de routage R1# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set C 192.168.1.0/24 is directly connected, FastEthernet0/0 C 192.168.2.0/24 is directly connected, Serial0/0

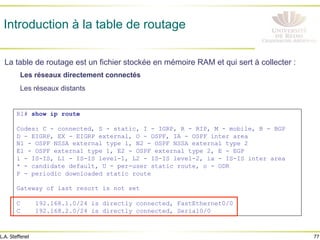

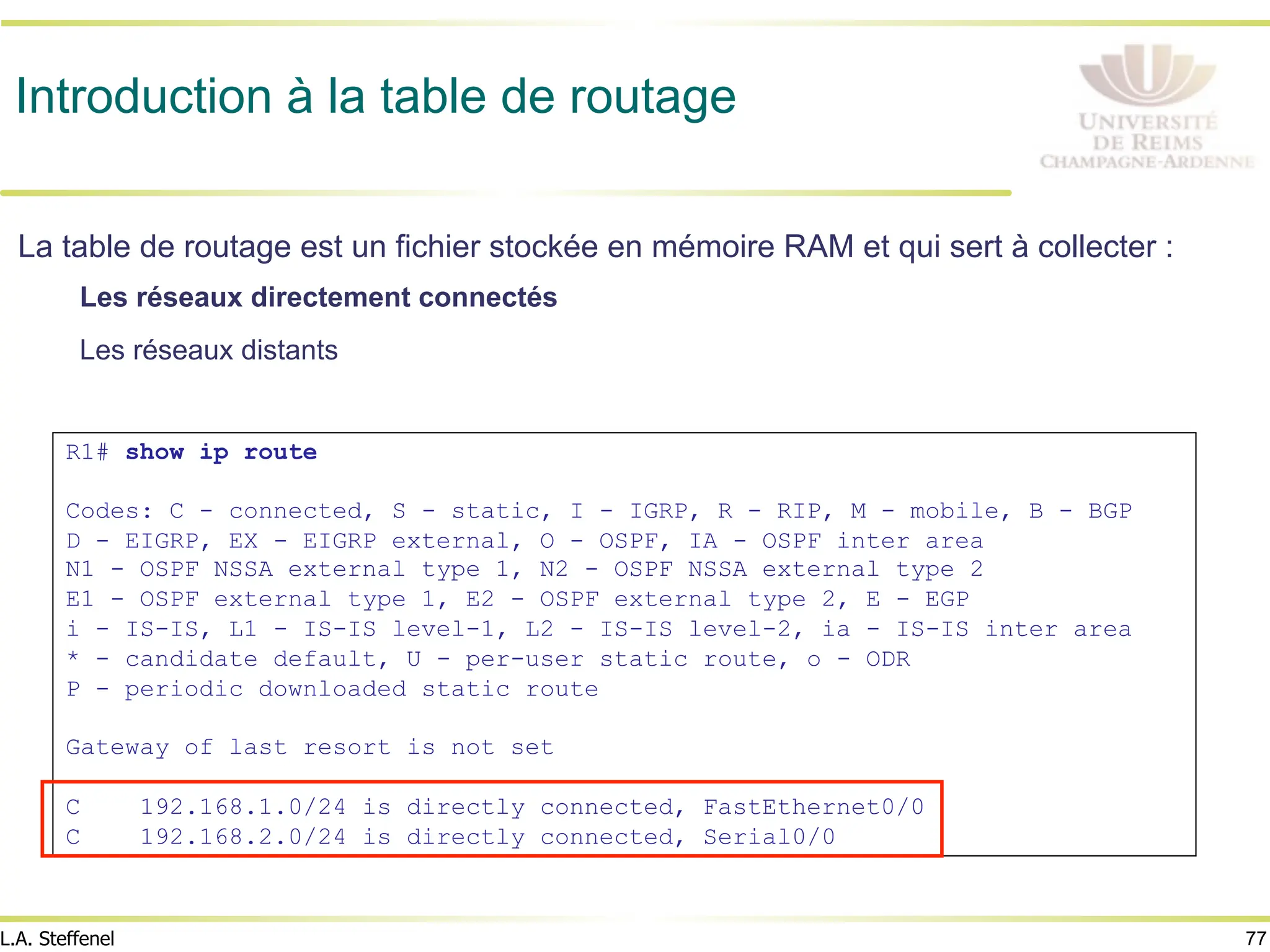

- 77. 77 L.A. Steffenel Introduction àla table de routage La table de routage est un fichier stockée en mémoire RAM et qui sert à collecter : Les réseaux directement connectés Les réseaux distants R1# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set C 192.168.1.0/24 is directly connected, FastEthernet0/0 C 192.168.2.0/24 is directly connected, Serial0/0

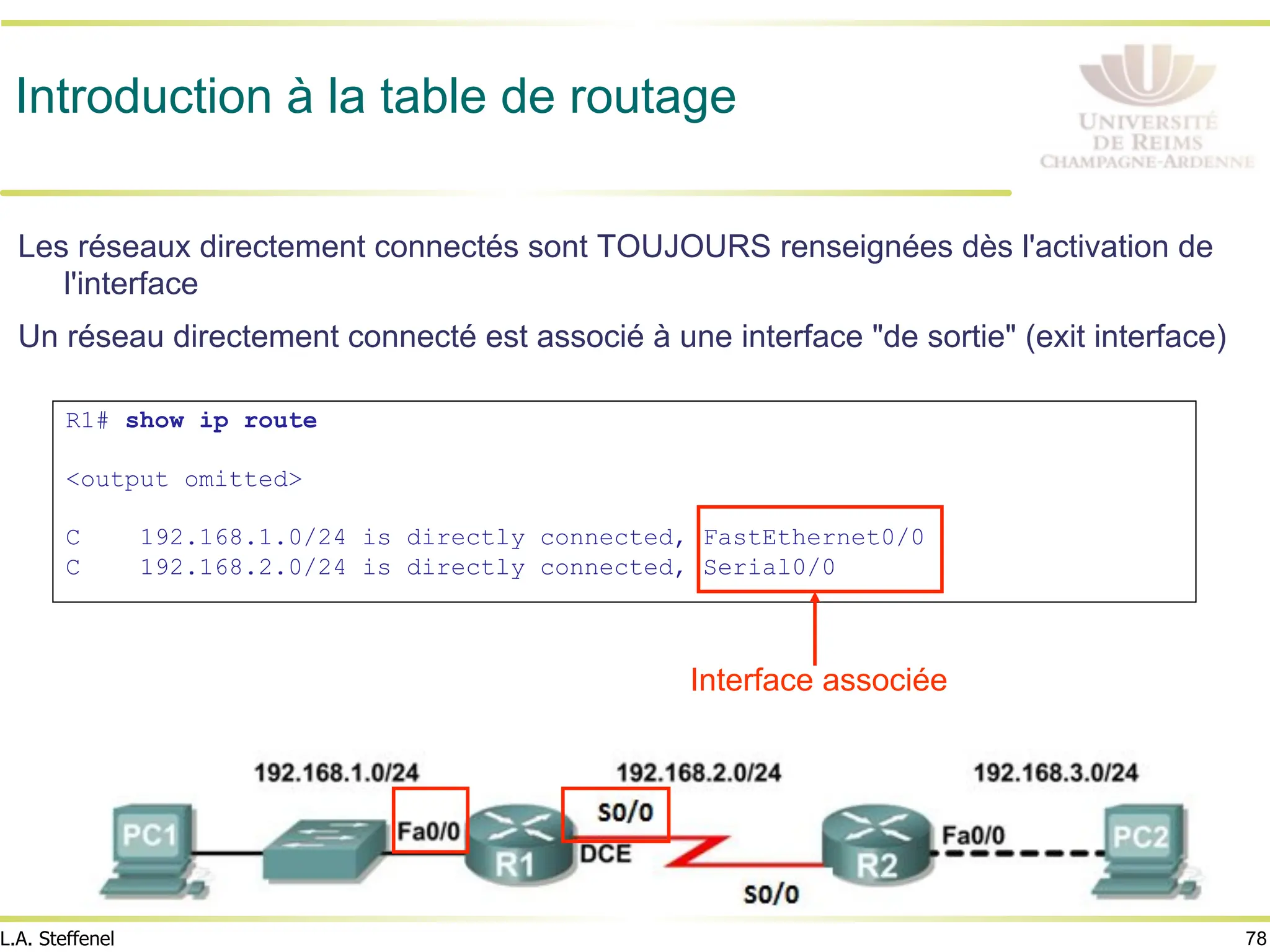

- 78. 78 L.A. Steffenel Introduction àla table de routage Les réseaux directement connectés sont TOUJOURS renseignées dès l'activation de l'interface Un réseau directement connecté est associé à une interface "de sortie" (exit interface) R1# show ip route <output omitted> C 192.168.1.0/24 is directly connected, FastEthernet0/0 C 192.168.2.0/24 is directly connected, Serial0/0 Interface associée

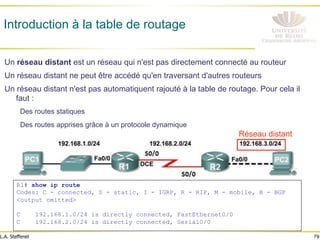

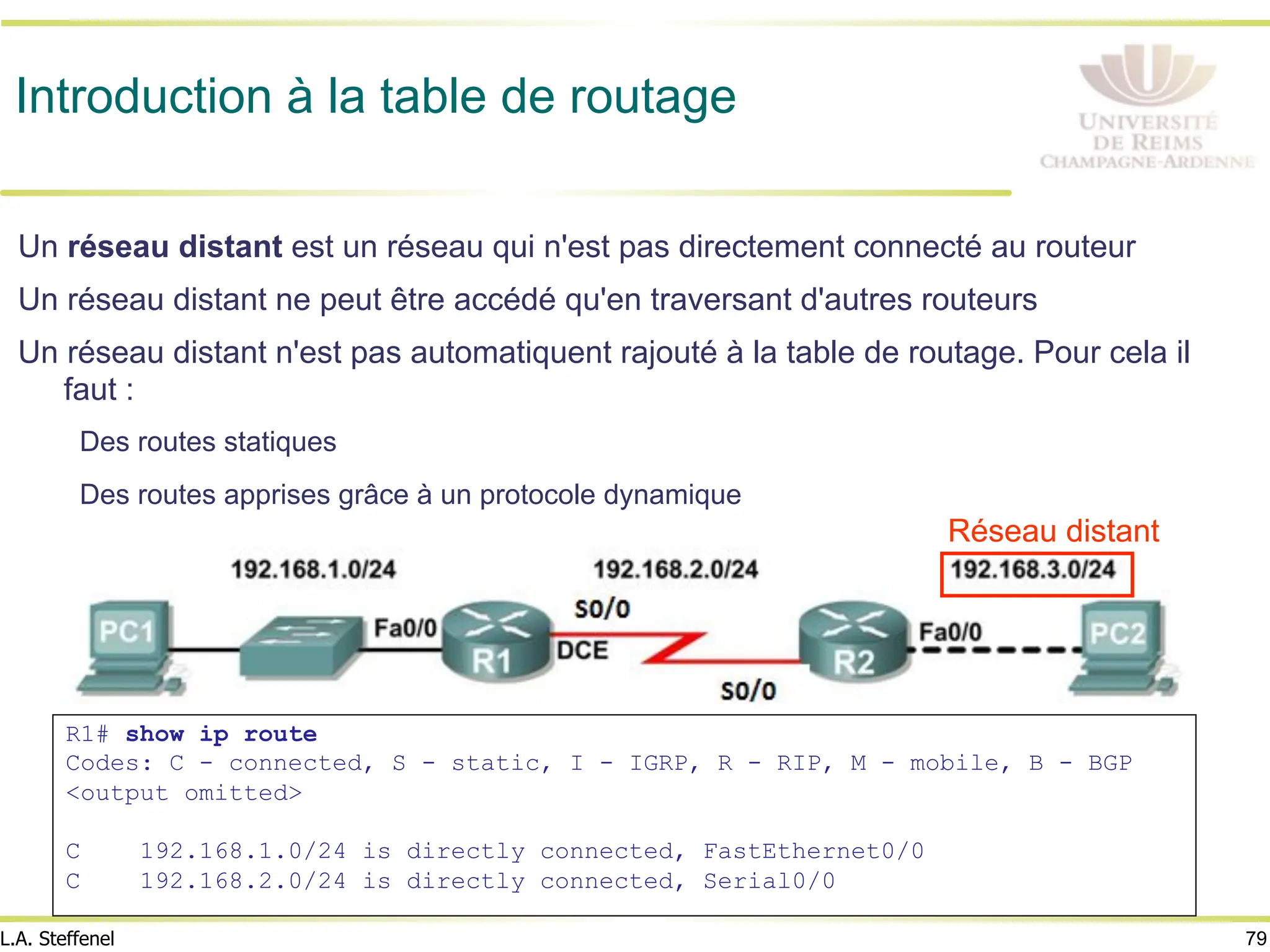

- 79. 79 L.A. Steffenel Introduction àla table de routage Un réseau distant est un réseau qui n'est pas directement connecté au routeur Un réseau distant ne peut être accédé qu'en traversant d'autres routeurs Un réseau distant n'est pas automatiquent rajouté à la table de routage. Pour cela il faut : Des routes statiques Des routes apprises grâce à un protocole dynamique R1# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP <output omitted> C 192.168.1.0/24 is directly connected, FastEthernet0/0 C 192.168.2.0/24 is directly connected, Serial0/0 Réseau distant
