1. Configuration des routeurs
Interfaces-IOS

2. Les routeurs
• Un routeur est un ordinateur comme un autre.
• Les routeurs possèdent de nombreux composants matériels et logiciels communs
avec d’autres ordinateurs :
•Processeur
•RAM
•ROM
•Système d’exploitation
• Les routeurs sont responsables du transfert de paquets d’un réseau à l’autre, de la
source à la destination.
• Un routeur relie plusieurs réseaux. Pour ce faire, il dispose de plusieurs interfaces,
chacune appartenant à un réseau IP différent.
• La fonction principale d’un routeur consiste à diriger les paquets destinés à des
réseaux locaux et distants en :
• déterminant le meilleur chemin pour l’envoi des paquets,
• transférant les paquets vers leur destination.

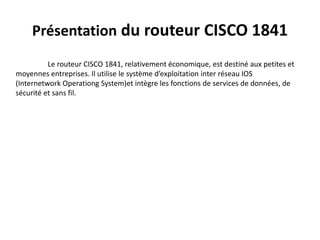

3. Présentation du routeur CISCO 1841
Le routeur CISCO 1841, relativement économique, est destiné aux petites et
moyennes entreprises. Il utilise le système d’exploitation inter réseau IOS
(Internetwork Operationg System)et intègre les fonctions de services de données, de
sécurité et sans fil.

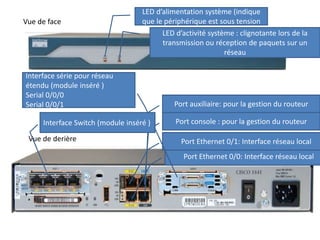

4. Vue de face
LED d’alimentation système (indique
que le périphérique est sous tension
LED d’activité système : clignotante lors de la
transmission ou réception de paquets sur un
réseau
Vue de derière
Port Ethernet 0/0: Interface réseau local
Port Ethernet 0/1: Interface réseau local
Port console : pour la gestion du routeur
Port auxiliaire: pour la gestion du routeur
Interface série pour réseau
étendu (module inséré )
Serial 0/0/0
Serial 0/0/1
Interface Switch (module inséré )

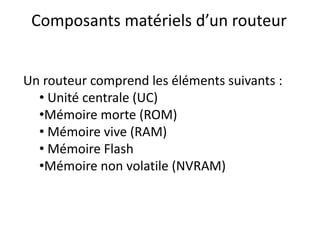

5. Composants matériels d’un routeur
Un routeur comprend les éléments suivants :
• Unité centrale (UC)
•Mémoire morte (ROM)
• Mémoire vive (RAM)
• Mémoire Flash
•Mémoire non volatile (NVRAM)

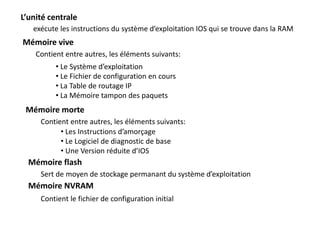

6. L’unité centrale
exécute les instructions du système d’exploitation IOS qui se trouve dans la RAM
Mémoire vive
Contient entre autres, les éléments suivants:
• Le Système d’exploitation
• Le Fichier de configuration en cours
• La Table de routage IP
• La Mémoire tampon des paquets
Mémoire morte
Contient entre autres, les éléments suivants:
• Les Instructions d’amorçage
• Le Logiciel de diagnostic de base
• Une Version réduite d’IOS
Mémoire flash
Sert de moyen de stockage permanant du système d’exploitation
Mémoire NVRAM
Contient le fichier de configuration initial

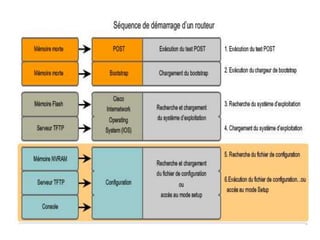

8. Accès ou routeur

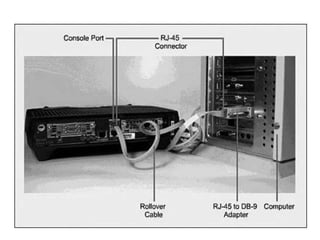

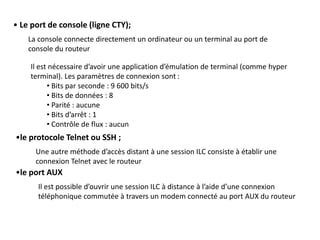

10. • Le port de console (ligne CTY);
La console connecte directement un ordinateur ou un terminal au port de
console du routeur
Il est nécessaire d’avoir une application d’émulation de terminal (comme hyper
terminal). Les paramètres de connexion sont :
• Bits par seconde : 9 600 bits/s
• Bits de données : 8
• Parité : aucune
• Bits d’arrêt : 1
• Contrôle de flux : aucun
•le protocole Telnet ou SSH ;
Une autre méthode d’accès distant à une session ILC consiste à établir une
connexion Telnet avec le routeur
•le port AUX
Il est possible d’ouvrir une session ILC à distance à l’aide d’une connexion
téléphonique commutée à travers un modem connecté au port AUX du routeur

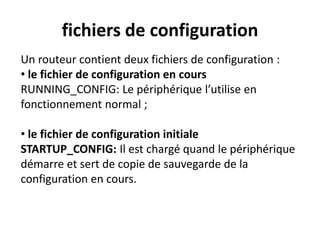

11. fichiers de configuration
Un routeur contient deux fichiers de configuration :
• le fichier de configuration en cours
RUNNING_CONFIG: Le périphérique l’utilise en
fonctionnement normal ;
• le fichier de configuration initiale
STARTUP_CONFIG: Il est chargé quand le périphérique
démarre et sert de copie de sauvegarde de la
configuration en cours.

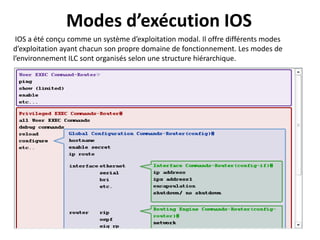

12. Modes d’exécution IOS
IOS a été conçu comme un système d’exploitation modal. Il offre différents modes
d’exploitation ayant chacun son propre domaine de fonctionnement. Les modes de
l’environnement ILC sont organisés selon une structure hiérarchique.

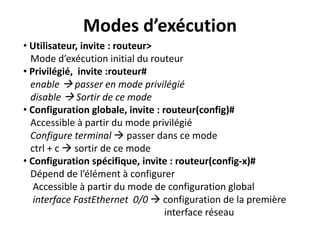

13. • Utilisateur, invite : routeur>
Mode d’exécution initial du routeur
• Privilégié, invite :routeur#
enable  passer en mode privilégié
disable  Sortir de ce mode
• Configuration globale, invite : routeur(config)#
Accessible à partir du mode privilégié
Configure terminal  passer dans ce mode
ctrl + c  sortir de ce mode
• Configuration spécifique, invite : routeur(config-x)#
Dépend de l’élément à configurer
Accessible à partir du mode de configuration global
interface FastEthernet 0/0  configuration de la première
interface réseau
Modes d’exécution

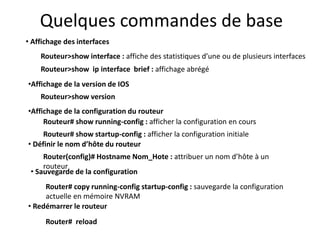

14. Quelques commandes de base
• Affichage des interfaces
Routeur>show interface : affiche des statistiques d’une ou de plusieurs interfaces
Routeur>show ip interface brief : affichage abrégé
•Affichage de la version de IOS
Routeur>show version
• Définir le nom d’hôte du routeur
Router(config)# Hostname Nom_Hote : attribuer un nom d’hôte à un
routeur
• Sauvegarde de la configuration
Router# copy running-config startup-config : sauvegarde la configuration
actuelle en mémoire NVRAM
•Affichage de la configuration du routeur
Routeur# show running-config : afficher la configuration en cours
Routeur# show startup-config : afficher la configuration initiale
• Redémarrer le routeur
Router# reload

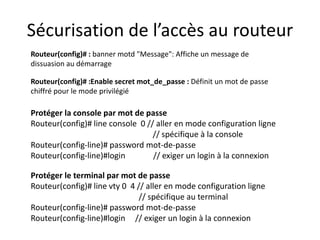

15. Sécurisation de l’accès au routeur
Routeur(config)# :Enable secret mot_de_passe : Définit un mot de passe
chiffré pour le mode privilégié
Protéger la console par mot de passe
Routeur(config)# line console 0 // aller en mode configuration ligne
// spécifique à la console
Routeur(config-line)# password mot-de-passe
Routeur(config-line)#login // exiger un login à la connexion
Protéger le terminal par mot de passe
Routeur(config)# line vty 0 4 // aller en mode configuration ligne
// spécifique au terminal
Routeur(config-line)# password mot-de-passe
Routeur(config-line)#login // exiger un login à la connexion
Routeur(config)# : banner motd "Message": Affiche un message de
dissuasion au démarrage

16. Exercice
1. Connecter un routeur 1841 à un ordinateur via le port console
2. Afficher les interfaces du routeur
3. Attribuer le nom « Departement » au routeur
4. Afficher le message « Accès interdit sous peine de poursuites judiciaires à
toute personne non autorisée » au lancement de la console
5. Protéger le mode privilégié par le mot de passe « protege »
6. Protéger la console par le mot de passe « console »
7. Protéger les terminaux par le mot de passe « terminal »
8. Afficher la configuration en cours
9. Sauvegarder la configuration
10. Redémarrer le routeur

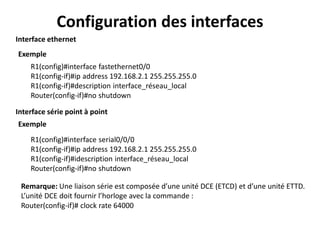

17. Configuration des interfaces
R1(config)#interface fastethernet0/0
R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#description interface_réseau_local
Router(config-if)#no shutdown
Interface ethernet
Interface série point à point
Exemple
Exemple
R1(config)#interface serial0/0/0
R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#idescription interface_réseau_local
Router(config-if)#no shutdown
Remarque: Une liaison série est composée d’une unité DCE (ETCD) et d’une unité ETTD.
L’unité DCE doit fournir l’horloge avec la commande :
Router(config-if)# clock rate 64000

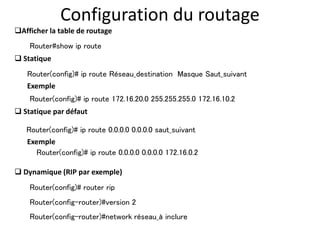

18. Configuration du routage
 Statique
Router(config)# ip route Réseau_destination Masque Saut_suivant
Router(config)# ip route 172.16.20.0 255.255.255.0 172.16.10.2
Exemple
Router(config)# ip route 0.0.0.0 0.0.0.0 saut_suivant
 Statique par défaut
 Dynamique (RIP par exemple)
Exemple
Router(config)# ip route 0.0.0.0 0.0.0.0 172.16.0.2
Router(config)# router rip
Router(config-router)#network réseau_à inclure
Afficher la table de routage
Router#show ip route
Router(config-router)#version 2
