Les commandes CISCO (routeur)
Le document présente diverses méthodes pour configurer un routeur Cisco, y compris le mode setup, la configuration manuelle via la CLI, et l'utilisation de fichiers depuis un serveur TFTP. Il explique les commandes nécessaires pour configurer les mots de passe, les interfaces, ainsi que les protocoles de routage statique et dynamique, et fournit des détails sur les commandes de sauvegarde et d'affichage de configuration. Les étapes de connexion entre un PC et un routeur sont également décrites.
Les commandes CISCO (routeur)

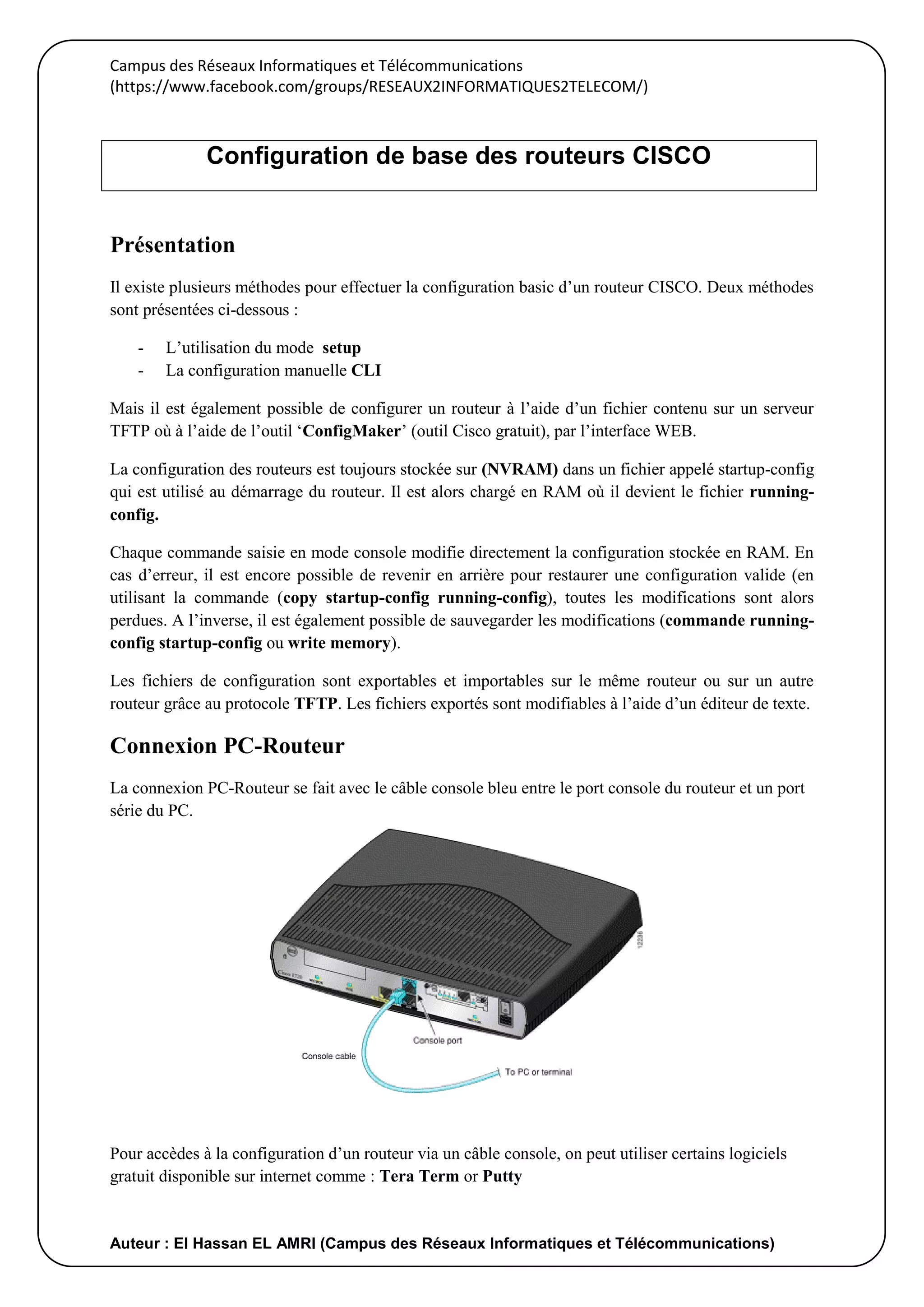

- 1. Campus des RéseauxInformatiques et Télécommunications (https://www.facebook.com/groups/RESEAUX2INFORMATIQUES2TELECOM/) Auteur : El Hassan EL AMRI (Campus des Réseaux Informatiques et Télécommunications) Présentation Il existe plusieurs méthodes pour effectuer la configuration basic d’un routeur CISCO. Deux méthodes sont présentées ci-dessous : - L’utilisation du mode setup - La configuration manuelle CLI Mais il est également possible de configurer un routeur à l’aide d’un fichier contenu sur un serveur TFTP où à l’aide de l’outil ‘ConfigMaker’ (outil Cisco gratuit), par l’interface WEB. La configuration des routeurs est toujours stockée sur (NVRAM) dans un fichier appelé startup-config qui est utilisé au démarrage du routeur. Il est alors chargé en RAM où il devient le fichier running- config. Chaque commande saisie en mode console modifie directement la configuration stockée en RAM. En cas d’erreur, il est encore possible de revenir en arrière pour restaurer une configuration valide (en utilisant la commande (copy startup-config running-config), toutes les modifications sont alors perdues. A l’inverse, il est également possible de sauvegarder les modifications (commande running- config startup-config ou write memory). Les fichiers de configuration sont exportables et importables sur le même routeur ou sur un autre routeur grâce au protocole TFTP. Les fichiers exportés sont modifiables à l’aide d’un éditeur de texte. Connexion PC-Routeur La connexion PC-Routeur se fait avec le câble console bleu entre le port console du routeur et un port série du PC. Pour accèdes à la configuration d’un routeur via un câble console, on peut utiliser certains logiciels gratuit disponible sur internet comme : Tera Term or Putty Configuration de base des routeurs CISCO

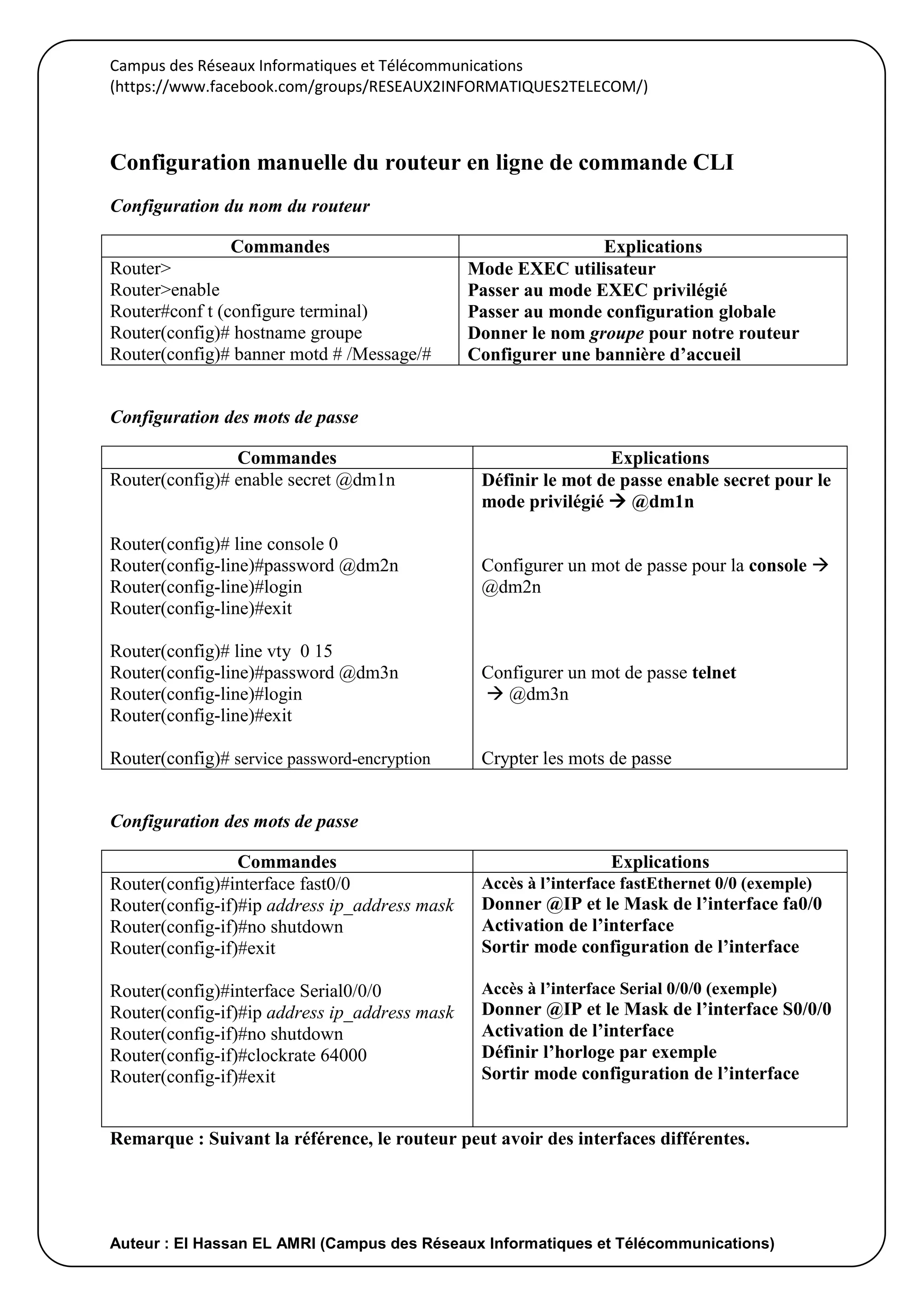

- 2. Campus des RéseauxInformatiques et Télécommunications (https://www.facebook.com/groups/RESEAUX2INFORMATIQUES2TELECOM/) Auteur : El Hassan EL AMRI (Campus des Réseaux Informatiques et Télécommunications) Configuration manuelle du routeur en ligne de commande CLI Configuration du nom du routeur Commandes Explications Router> Router>enable Router#conf t (configure terminal) Router(config)# hostname groupe Router(config)# banner motd # /Message/# Mode EXEC utilisateur Passer au mode EXEC privilégié Passer au monde configuration globale Donner le nom groupe pour notre routeur Configurer une bannière d’accueil Configuration des mots de passe Commandes Explications Router(config)# enable secret @dm1n Router(config)# line console 0 Router(config-line)#password @dm2n Router(config-line)#login Router(config-line)#exit Router(config)# line vty 0 15 Router(config-line)#password @dm3n Router(config-line)#login Router(config-line)#exit Router(config)# service password-encryption Définir le mot de passe enable secret pour le mode privilégié @dm1n Configurer un mot de passe pour la console @dm2n Configurer un mot de passe telnet @dm3n Crypter les mots de passe Configuration des mots de passe Commandes Explications Router(config)#interface fast0/0 Router(config-if)#ip address ip_address mask Router(config-if)#no shutdown Router(config-if)#exit Router(config)#interface Serial0/0/0 Router(config-if)#ip address ip_address mask Router(config-if)#no shutdown Router(config-if)#clockrate 64000 Router(config-if)#exit Accès à l’interface fastEthernet 0/0 (exemple) Donner @IP et le Mask de l’interface fa0/0 Activation de l’interface Sortir mode configuration de l’interface Accès à l’interface Serial 0/0/0 (exemple) Donner @IP et le Mask de l’interface S0/0/0 Activation de l’interface Définir l’horloge par exemple Sortir mode configuration de l’interface Remarque : Suivant la référence, le routeur peut avoir des interfaces différentes.

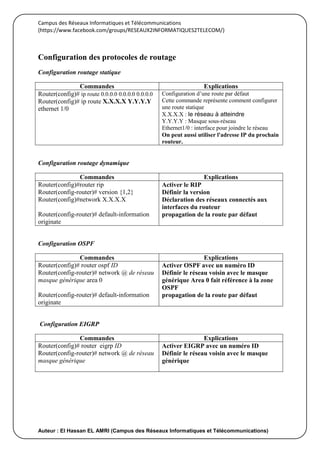

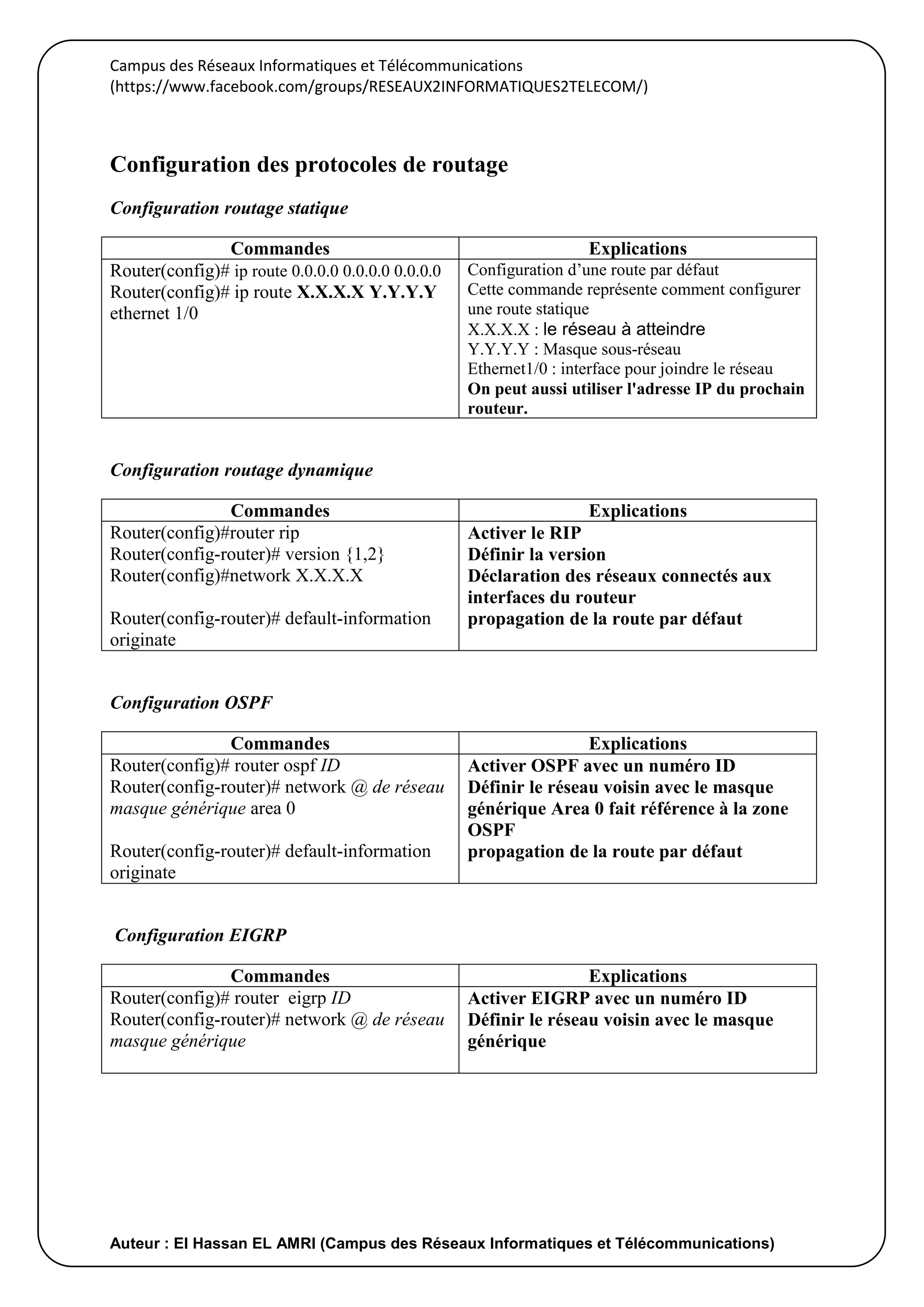

- 3. Campus des RéseauxInformatiques et Télécommunications (https://www.facebook.com/groups/RESEAUX2INFORMATIQUES2TELECOM/) Auteur : El Hassan EL AMRI (Campus des Réseaux Informatiques et Télécommunications) Configuration des protocoles de routage Configuration routage statique Commandes Explications Router(config)# ip route 0.0.0.0 0.0.0.0 0.0.0.0 Router(config)# ip route X.X.X.X Y.Y.Y.Y ethernet 1/0 Configuration d’une route par défaut Cette commande représente comment configurer une route statique X.X.X.X : le réseau à atteindre Y.Y.Y.Y : Masque sous-réseau Ethernet1/0 : interface pour joindre le réseau On peut aussi utiliser l'adresse IP du prochain routeur. Configuration routage dynamique Commandes Explications Router(config)#router rip Router(config-router)# version {1,2} Router(config)#network X.X.X.X Router(config-router)# default-information originate Activer le RIP Définir la version Déclaration des réseaux connectés aux interfaces du routeur propagation de la route par défaut Configuration OSPF Commandes Explications Router(config)# router ospf ID Router(config-router)# network @ de réseau masque générique area 0 Router(config-router)# default-information originate Activer OSPF avec un numéro ID Définir le réseau voisin avec le masque générique Area 0 fait référence à la zone OSPF propagation de la route par défaut Configuration EIGRP Commandes Explications Router(config)# router eigrp ID Router(config-router)# network @ de réseau masque générique Activer EIGRP avec un numéro ID Définir le réseau voisin avec le masque générique

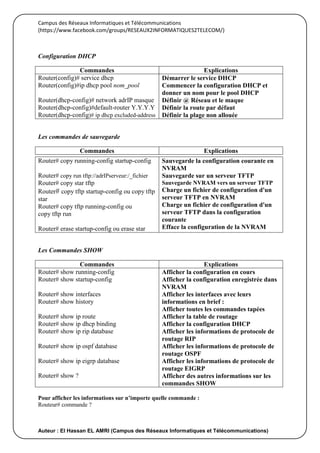

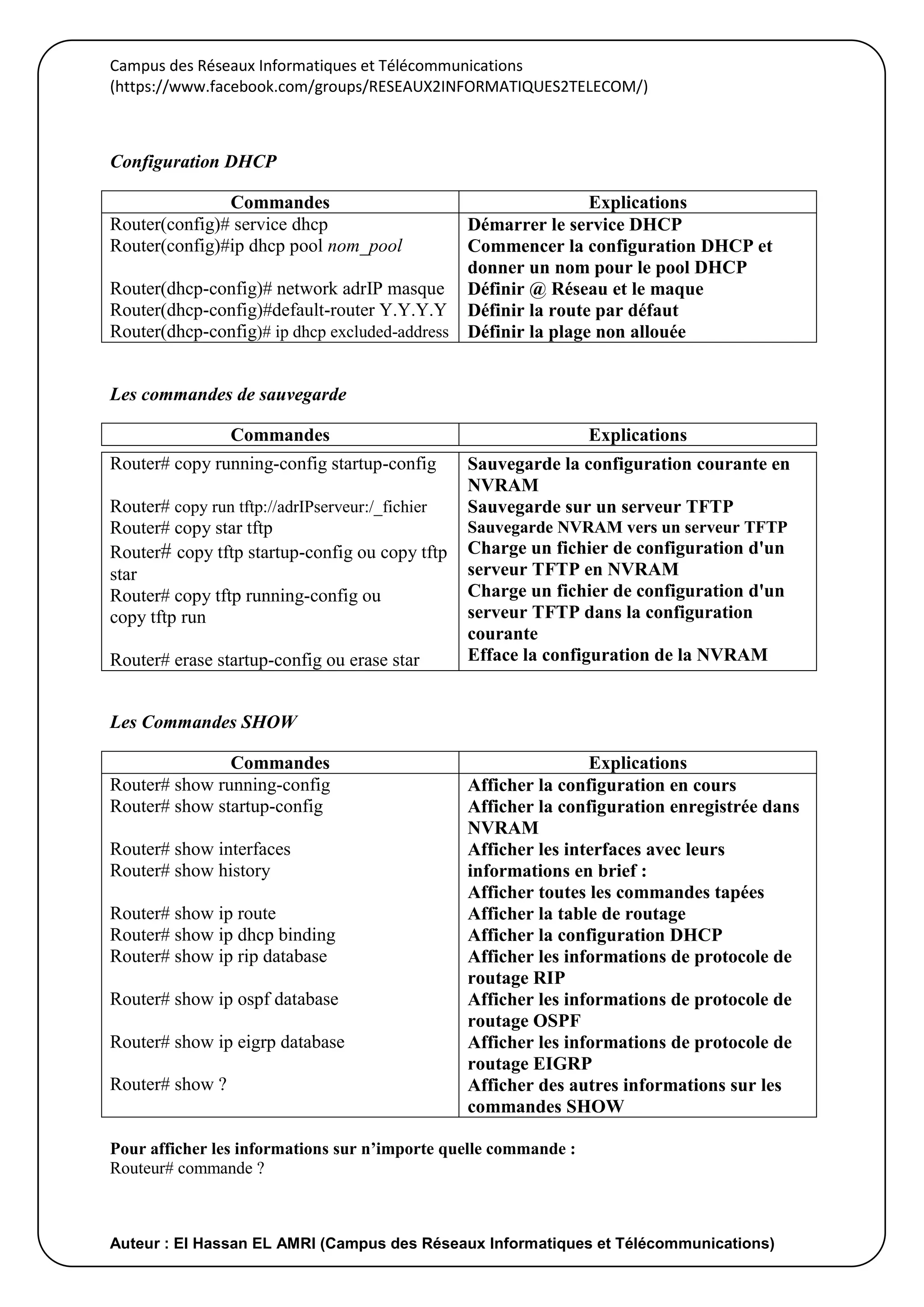

- 4. Campus des RéseauxInformatiques et Télécommunications (https://www.facebook.com/groups/RESEAUX2INFORMATIQUES2TELECOM/) Auteur : El Hassan EL AMRI (Campus des Réseaux Informatiques et Télécommunications) Configuration DHCP Commandes Explications Router(config)# service dhcp Router(config)#ip dhcp pool nom_pool Router(dhcp-config)# network adrIP masque Router(dhcp-config)#default-router Y.Y.Y.Y Router(dhcp-config)# ip dhcp excluded-address Démarrer le service DHCP Commencer la configuration DHCP et donner un nom pour le pool DHCP Définir @ Réseau et le maque Définir la route par défaut Définir la plage non allouée Les commandes de sauvegarde Commandes Explications Les Commandes SHOW Commandes Explications Router# show running-config Router# show startup-config Router# show interfaces Router# show history Router# show ip route Router# show ip dhcp binding Router# show ip rip database Router# show ip ospf database Router# show ip eigrp database Router# show ? Afficher la configuration en cours Afficher la configuration enregistrée dans NVRAM Afficher les interfaces avec leurs informations en brief : Afficher toutes les commandes tapées Afficher la table de routage Afficher la configuration DHCP Afficher les informations de protocole de routage RIP Afficher les informations de protocole de routage OSPF Afficher les informations de protocole de routage EIGRP Afficher des autres informations sur les commandes SHOW Pour afficher les informations sur n’importe quelle commande : Routeur# commande ? Router# copy running-config startup-config Router# copy run tftp://adrIPserveur:/_fichier Router# copy star tftp Router# copy tftp startup-config ou copy tftp star Router# copy tftp running-config ou copy tftp run Router# erase startup-config ou erase star Sauvegarde la configuration courante en NVRAM Sauvegarde sur un serveur TFTP Sauvegarde NVRAM vers un serveur TFTP Charge un fichier de configuration d'un serveur TFTP en NVRAM Charge un fichier de configuration d'un serveur TFTP dans la configuration courante Efface la configuration de la NVRAM
