Le document explique le routage inter-VLAN, qui permet de segmenter un réseau commuté pour améliorer la performance et la sécurité. Il détaille différentes méthodes de routage, comme le 'router-on-a-stick' et l'utilisation de commutateurs multicouches, ainsi que les étapes de configuration et de vérification nécessaires pour assurer une connectivité entre différents VLAN. Enfin, il aborde les problèmes courants et les commandes de diagnostic pour résoudre les difficultés liées au routage inter-VLAN.

1. Le routage inter-VLAN
El Hassan EL AMRI
Campus des Réseaux Informatiques et
Télécommunications
Email : elamrihs@gmail.com

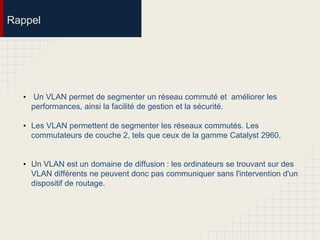

2. Rappel
• Un VLAN permet de segmenter un réseau commuté et améliorer les
performances, ainsi la facilité de gestion et la sécurité.
• Les VLAN permettent de segmenter les réseaux commutés. Les
commutateurs de couche 2, tels que ceux de la gamme Catalyst 2960,
• Un VLAN est un domaine de diffusion : les ordinateurs se trouvant sur des
VLAN différents ne peuvent donc pas communiquer sans l'intervention d'un
dispositif de routage.

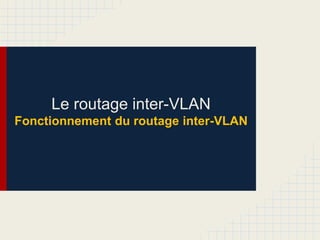

3. Le routage inter-VLAN
Fonctionnement du routage inter-VLAN

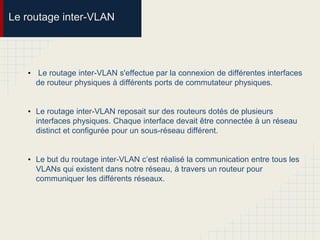

4. Le routage inter-VLAN
• Le routage inter-VLAN s'effectue par la connexion de différentes interfaces
de routeur physiques à différents ports de commutateur physiques.
• Le routage inter-VLAN reposait sur des routeurs dotés de plusieurs
interfaces physiques. Chaque interface devait être connectée à un réseau
distinct et configurée pour un sous-réseau différent.
• Le but du routage inter-VLAN c’est réalisé la communication entre tous les
VLANs qui existent dans notre réseau, à travers un routeur pour
communiquer les différents réseaux.

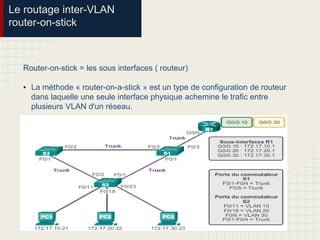

5. Le routage inter-VLAN
router-on-stick
Router-on-stick = les sous interfaces ( routeur)
• La méthode « router-on-a-stick » est un type de configuration de routeur
dans laquelle une seule interface physique achemine le trafic entre
plusieurs VLAN d'un réseau.

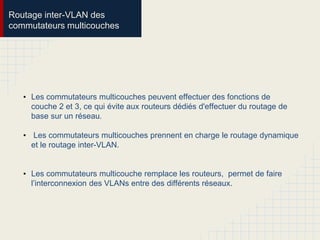

6. Routage inter-VLAN des
commutateurs multicouches
• Les commutateurs multicouches peuvent effectuer des fonctions de
couche 2 et 3, ce qui évite aux routeurs dédiés d'effectuer du routage de
base sur un réseau.
• Les commutateurs multicouches prennent en charge le routage dynamique
et le routage inter-VLAN.
• Les commutateurs multicouche remplace les routeurs, permet de faire
l’interconnexion des VLANs entre des différents réseaux.

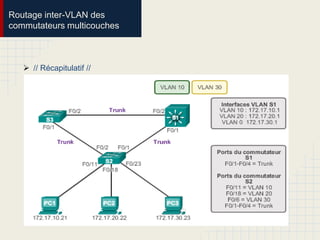

7. Routage inter-VLAN des
commutateurs multicouches
 // Récapitulatif //

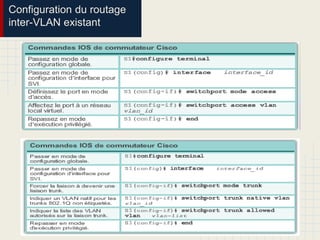

8. Configuration du routage
inter-VLAN existant

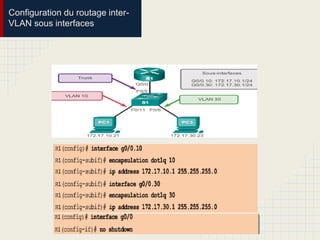

9. Configuration du routage inter-
VLAN sous interfaces

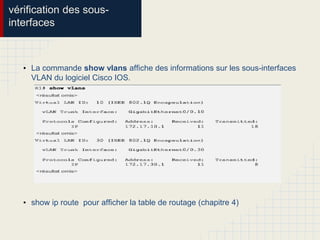

10. vérification des sous-
interfaces
• La commande show vlans affiche des informations sur les sous-interfaces
VLAN du logiciel Cisco IOS.
• show ip route pour afficher la table de routage (chapitre 4)

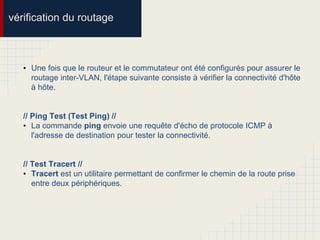

11. vérification du routage
• Une fois que le routeur et le commutateur ont été configurés pour assurer le
routage inter-VLAN, l'étape suivante consiste à vérifier la connectivité d'hôte
à hôte.
// Ping Test (Test Ping) //
• La commande ping envoie une requête d'écho de protocole ICMP à
l'adresse de destination pour tester la connectivité.
// Test Tracert //
• Tracert est un utilitaire permettant de confirmer le chemin de la route prise
entre deux périphériques.

12. Le routage inter-VLAN
Dépannage du routage inter-VLAN

13. Problèmes liés aux ports
de commutateur
• Lors de l'utilisation du modèle de routage existant pour le routage inter-
VLAN, assurez-vous que les ports de commutateur se connectant aux
interfaces de routeur sont configurés sur les VLAN corrects.
• Assurer que l’interface de commutateur qui sera reliée avec le commutateur
est configuré comme mode truc
• Pour le routeur, assurer que l’interface n’est pas configuré par une adresse
IP, pour appliquer la méthode router-on-stick

14. Vérification de la configuration
du commutateur
• Lorsque vous suspectez un problème avec une configuration de
commutateur, utilisez les diverses commandes de vérification pour
examiner la configuration et identifier le problème.
o Pour avoir l’état administratif sur l’état d’un port, il suffit de taper la
commande : show interfaces fa x/x, g x/x switchport.
o Pour afficher la configuration en cours sur le commutateur, taper la
commande : show run.

15. Vérifier la configuration
du routeur
• La commande show interface produisant de nombreux résultats sur les
interfaces.
• La commande show running-config, affiche la configuration en cours au
niveau du routeur.

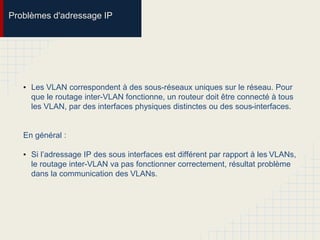

16. Problèmes d'adressage IP
• Les VLAN correspondent à des sous-réseaux uniques sur le réseau. Pour
que le routage inter-VLAN fonctionne, un routeur doit être connecté à tous
les VLAN, par des interfaces physiques distinctes ou des sous-interfaces.
En général :
• Si l’adressage IP des sous interfaces est différent par rapport à les VLANs,
le routage inter-VLAN va pas fonctionner correctement, résultat problème
dans la communication des VLANs.

17. Inter-VLAN
(Initiation aux réseaux Commutés)
El Hassan EL AMRI
Campus des Réseaux Informatique et
Télécommunications
Email : elamrihs@gmail.com
