Routeur Cisco
Port serie accès a
distance par Telnet ou
page web
Port Ethernet
accès a distance
par Telnet ou page
web
Port AUX accès
a distance
(modem)
Port console
accès local par
terminal

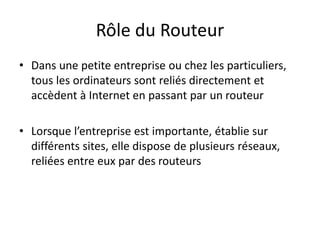

Rôle du Routeur
• Dans une petite entreprise ou chez les particuliers,
tous les ordinateurs sont reliés directement et
accèdent à Internet en passant par un routeur
• Lorsque l’entreprise est importante, établie sur
différents sites, elle dispose de plusieurs réseaux,
reliées entre eux par des routeurs

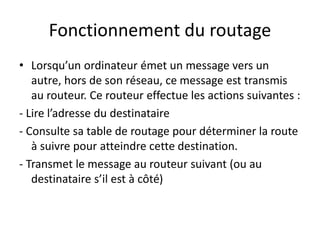

Fonctionnement du routage
• Lorsqu’un ordinateur émet un message vers un
autre, hors de son réseau, ce message est transmis
au routeur. Ce routeur effectue les actions suivantes :
- Lire l’adresse du destinataire
- Consulte sa table de routage pour déterminer la route
à suivre pour atteindre cette destination.
- Transmet le message au routeur suivant (ou au
destinataire s’il est à côté)

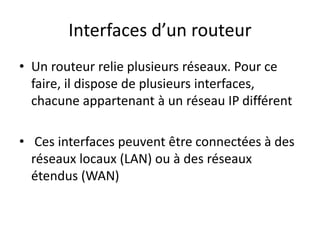

Interfaces d’un routeur
• Un routeur relie plusieurs réseaux. Pour ce
faire, il dispose de plusieurs interfaces,
chacune appartenant à un réseau IP différent
• Ces interfaces peuvent être connectées à des
réseaux locaux (LAN) ou à des réseaux
étendus (WAN)
Interfaces d’un routeur
Côté LAN:
• le routeur possède généralement une interface
Ethernet. Le connecteur est de type RJ45. Comme
une carte réseau Ethernet de PC, une interface
Ethernet de routeur possède également une adresse
MAC de couche 2 et participe au réseau local
Ethernet de la même manière que tous les autres
hôtes de ce réseau
Interfaces d’un routeur

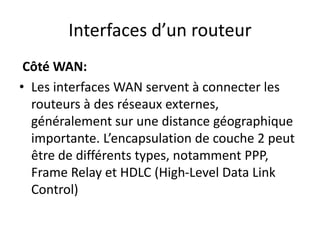

Côté WAN:
• Les interfaces WAN servent à connecter les
routeurs à des réseaux externes,
généralement sur une distance géographique
importante. L’encapsulation de couche 2 peut
être de différents types, notamment PPP,
Frame Relay et HDLC (High-Level Data Link
Control)
Interfaces d’un routeur

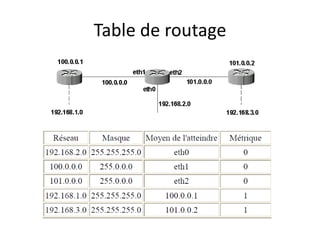

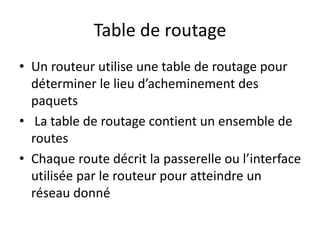

Table de routage
• Un routeur utilise une table de routage pour
déterminer le lieu d’acheminement des
paquets
• La table de routage contient un ensemble de
routes
• Chaque route décrit la passerelle ou l’interface
utilisée par le routeur pour atteindre un
réseau donné
Table de routage

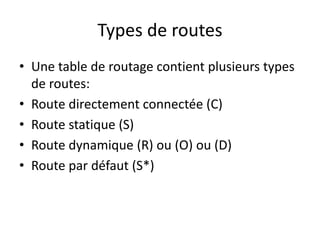

Types de routes
• Une table de routage contient plusieurs types
de routes:
• Route directement connectée (C)
• Route statique (S)
• Route dynamique (R) ou (O) ou (D)
• Route par défaut (S*)

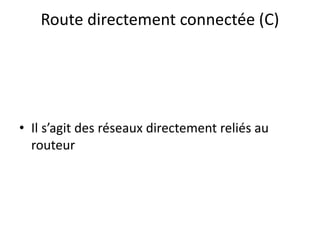

Route directement connectée (C)
• Il s’agit des réseaux directement reliés au
routeur

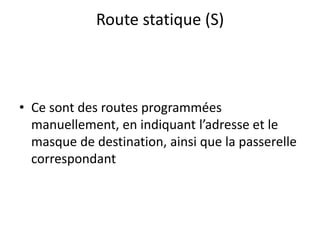

Route statique (S)
• Ce sont des routes programmées
manuellement, en indiquant l’adresse et le
masque de destination, ainsi que la passerelle
correspondant

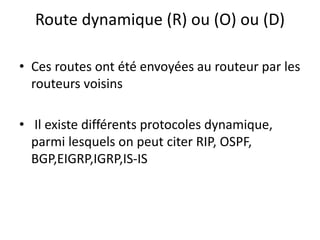

Route dynamique (R) ou (O) ou (D)
• Ces routes ont été envoyées au routeur par les
routeurs voisins
• Il existe différents protocoles dynamique,
parmi lesquels on peut citer RIP, OSPF,
BGP,EIGRP,IGRP,IS-IS

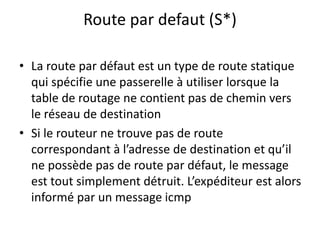

Route par defaut (S*)
• La route par défaut est un type de route statique
qui spécifie une passerelle à utiliser lorsque la
table de routage ne contient pas de chemin vers
le réseau de destination
• Si le routeur ne trouve pas de route
correspondant à l’adresse de destination et qu’il
ne possède pas de route par défaut, le message
est tout simplement détruit. L’expéditeur est alors
informé par un message icmp

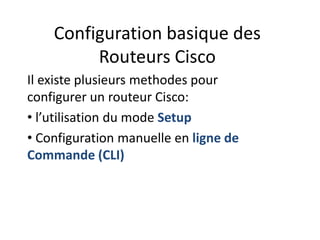

Configuration basique des
Routeurs Cisco
Il existe plusieurs methodes pour
configurer un routeur Cisco:
• l’utilisation du mode Setup
• Configuration manuelle en ligne de
Commande (CLI)
Connexion PC-Routeur
La connexion PC-routeur se fait avec le cable console(bleu) entre le port
console du routeur et le port serie de l’ordinateur

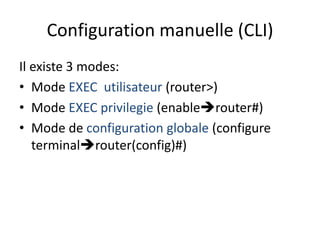

Configuration manuelle (CLI)
Il existe 3 modes:
• Mode EXEC utilisateur (router>)
• Mode EXEC privilegie (enablerouter#)
• Mode de configuration globale (configure
terminalrouter(config)#)

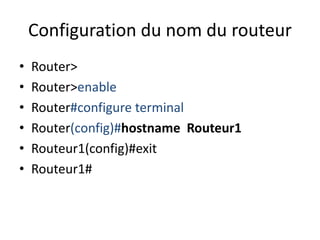

Configuration du nom du routeur
• Router>
• Router>enable
• Router#configure terminal
• Router(config)#hostname Routeur1
• Routeur1(config)#exit
• Routeur1#

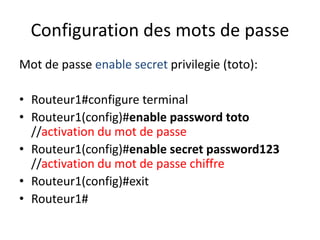

Configuration des mots de passe
Mot de passe enable secret privilegie (toto):
• Routeur1#configure terminal
• Routeur1(config)#enable password toto
//activation du mot de passe
• Routeur1(config)#enable secret password123
//activation du mot de passe chiffre
• Routeur1(config)#exit
• Routeur1#

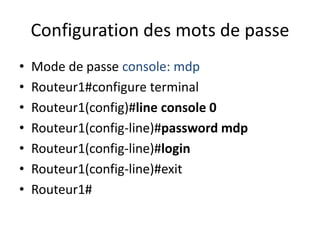

Configuration des mots de passe
• Mode de passe console: mdp
• Routeur1#configure terminal
• Routeur1(config)#line console 0
• Routeur1(config-line)#password mdp
• Routeur1(config-line)#login
• Routeur1(config-line)#exit
• Routeur1#
Configuration des mots de passe

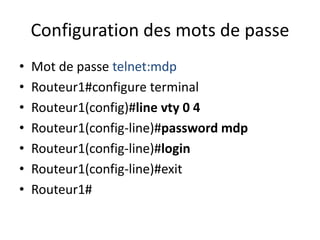

• Mot de passe telnet:mdp
• Routeur1#configure terminal
• Routeur1(config)#line vty 0 4
• Routeur1(config-line)#password mdp
• Routeur1(config-line)#login
• Routeur1(config-line)#exit
• Routeur1#

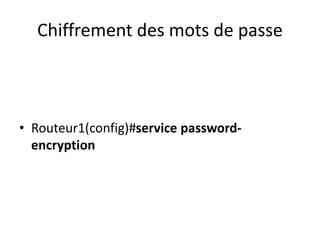

Chiffrement des mots de passe
• Routeur1(config)#service password-
encryption

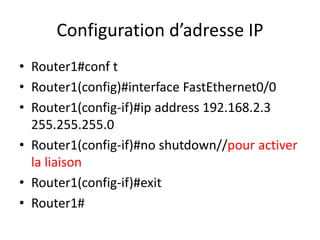

Configuration d’adresse IP
• Router1#conf t
• Router1(config)#interface FastEthernet0/0
• Router1(config-if)#ip address 192.168.2.3
255.255.255.0
• Router1(config-if)#no shutdown//pour activer
la liaison
• Router1(config-if)#exit
• Router1#

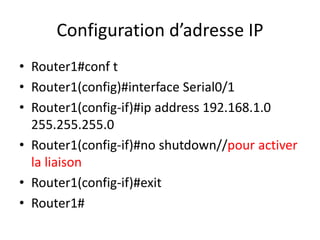

Configuration d’adresse IP
• Router1#conf t
• Router1(config)#interface Serial0/1
• Router1(config-if)#ip address 192.168.1.0
255.255.255.0
• Router1(config-if)#no shutdown//pour activer
la liaison
• Router1(config-if)#exit
• Router1#

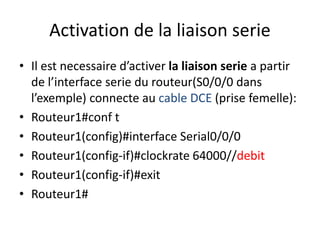

Activation de la liaison serie
• Il est necessaire d’activer la liaison serie a partir
de l’interface serie du routeur(S0/0/0 dans
l’exemple) connecte au cable DCE (prise femelle):
• Routeur1#conf t
• Routeur1(config)#interface Serial0/0/0
• Routeur1(config-if)#clockrate 64000//debit
• Routeur1(config-if)#exit
• Routeur1#

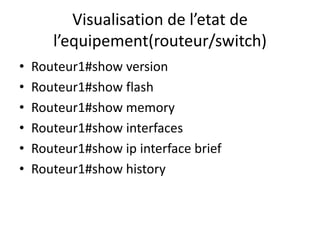

Visualisation de l’etat de
l’equipement(routeur/switch)
• Routeur1#show version
• Routeur1#show flash
• Routeur1#show memory
• Routeur1#show interfaces
• Routeur1#show ip interface brief
• Routeur1#show history

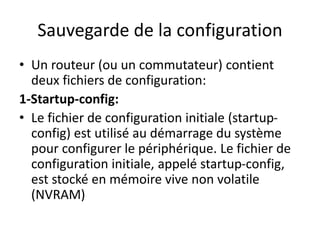

Sauvegarde de la configuration
• Un routeur (ou un commutateur) contient
deux fichiers de configuration:
1-Startup-config:
• Le fichier de configuration initiale (startup-
config) est utilisé au démarrage du système
pour configurer le périphérique. Le fichier de
configuration initiale, appelé startup-config,
est stocké en mémoire vive non volatile
(NVRAM)
Sauvegarde de la configuration

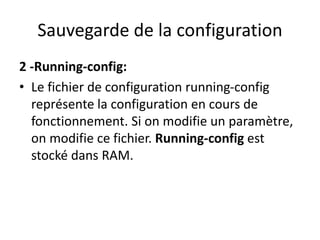

2 -Running-config:
• Le fichier de configuration running-config
représente la configuration en cours de
fonctionnement. Si on modifie un paramètre,
on modifie ce fichier. Running-config est
stocké dans RAM.

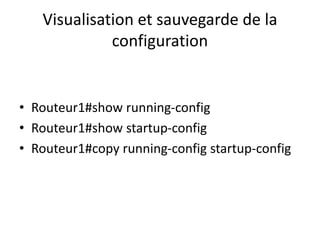

Visualisation et sauvegarde de la
configuration
• Routeur1#show running-config
• Routeur1#show startup-config
• Routeur1#copy running-config startup-config

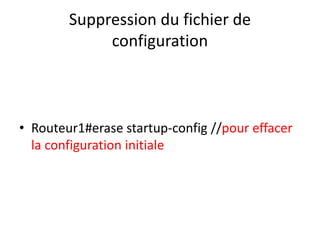

Suppression du fichier de
configuration
• Routeur1#erase startup-config //pour effacer
la configuration initiale

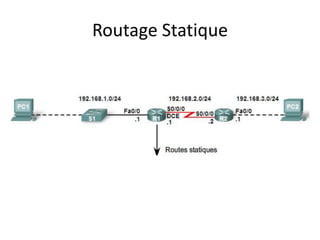

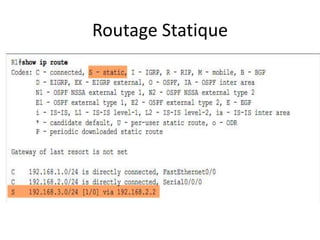

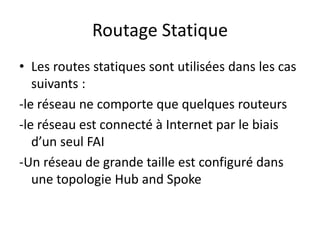

Routage Statique
• Les routes statiques sont utilisées dans les cas
suivants :
-le réseau ne comporte que quelques routeurs
-le réseau est connecté à Internet par le biais
d’un seul FAI
-Un réseau de grande taille est configuré dans
une topologie Hub and Spoke
Routage Statique
Routage Statique
Configuration du Routage Statique
• Router1#conf t
• Router1(config)# ip route remote-net mask
gateway
• Router1(config)#exit
• Router1#
Activation du Routage Statique
• Router1#conf t
• Router1(config)#iprouting
• Router1(config)#exit
• Router1#
Vérification de la table de Routage
• Router1# show ip route
• La lettre C devant une route indique un réseau
directement connecté
• La lettre S indique une route statique
• Le symbole * indique une route par défaut

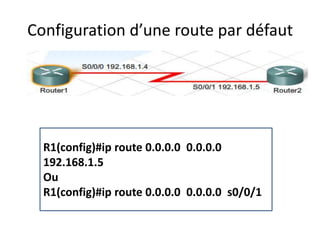

Configuration d’une route par défaut
R1(config)#ip route 0.0.0.0 0.0.0.0
192.168.1.5
Ou
R1(config)#ip route 0.0.0.0 0.0.0.0 s0/0/1

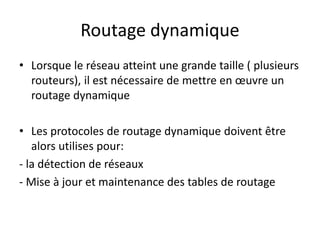

Routage dynamique
• Lorsque le réseau atteint une grande taille ( plusieurs
routeurs), il est nécessaire de mettre en œuvre un
routage dynamique
• Les protocoles de routage dynamique doivent être
alors utilises pour:
- la détection de réseaux
- Mise à jour et maintenance des tables de routage

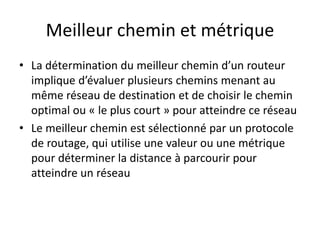

Meilleur chemin et métrique
• La détermination du meilleur chemin d’un routeur
implique d’évaluer plusieurs chemins menant au
même réseau de destination et de choisir le chemin
optimal ou « le plus court » pour atteindre ce réseau
• Le meilleur chemin est sélectionné par un protocole
de routage, qui utilise une valeur ou une métrique
pour déterminer la distance à parcourir pour
atteindre un réseau

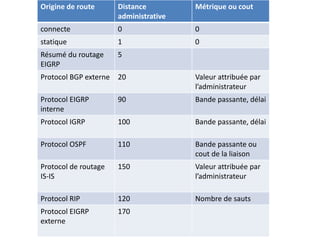

Exemple
Origine de route Distance
administrative
Métrique ou cout
connecte 0 0
statique 1 0
Résumé du routage
EIGRP
5
Protocol BGP externe 20 Valeur attribuée par
l’administrateur
Protocol EIGRP
interne
90 Bande passante, délai
Protocol IGRP 100 Bande passante, délai
Protocol OSPF 110 Bande passante ou
cout de la liaison
Protocol de routage
IS-IS
150 Valeur attribuée par
l’administrateur
Protocol RIP 120 Nombre de sauts
Protocol EIGRP
externe
170
Routage RIP

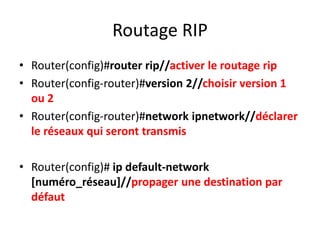

• Router(config)#router rip//activer le routage rip
• Router(config-router)#version 2//choisir version 1
ou 2
• Router(config-router)#network ipnetwork//déclarer
le réseaux qui seront transmis
• Router(config)# ip default-network
[numéro_réseau]//propager une destination par
défaut

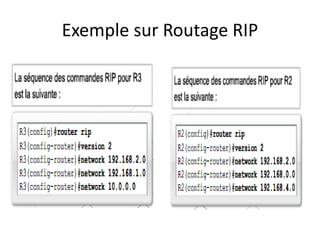

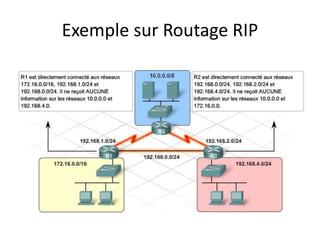

Exemple sur Routage RIP
Exemple sur Routage RIP

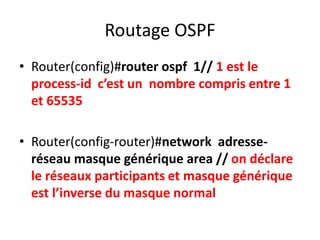

Routage OSPF
• Router(config)#router ospf 1// 1 est le
process-id c’est un nombre compris entre 1
et 65535
• Router(config-router)#network adresse-
réseau masque générique area // on déclare
le réseaux participants et masque générique
est l’inverse du masque normal
Routage OSPF

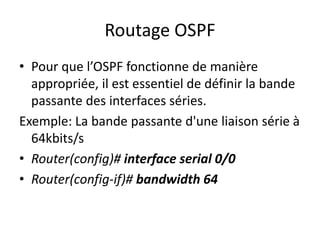

• Pour que l’OSPF fonctionne de manière
appropriée, il est essentiel de définir la bande
passante des interfaces séries.
Exemple: La bande passante d'une liaison série à
64kbits/s
• Router(config)# interface serial 0/0
• Router(config-if)# bandwidth 64
Routage OSPF
Routage OSPF
• La commande show ip ospf neighbor peut
être utilisée pour vérifier et réparer les
relations de voisinage OSPF

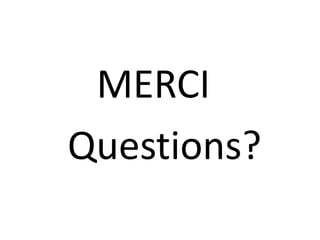

MERCI
Questions?

Contenu connexe

Tendances

Le protocole stp
Le protocole stpLe protocole stp
Le protocole stp
EL AMRI El Hassan

Notions de base sur le routage
Notions de base sur le routageNotions de base sur le routage
Notions de base sur le routage
Ines Kechiche

Vpn
VpnVpn
Vpn
kwabo

Travaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseauxTravaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseaux
Ines Kechiche

Concepts et configuration de base de la commutation
Concepts et configuration de base de la commutationConcepts et configuration de base de la commutation
Concepts et configuration de base de la commutation
EL AMRI El Hassan

Cours les technologies WAN
Cours les technologies WANCours les technologies WAN
Cours les technologies WAN
EL AMRI El Hassan

Cours routage inter-vlan
Cours routage inter-vlanCours routage inter-vlan
Cours routage inter-vlan
EL AMRI El Hassan

Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices
sarah Benmerzouk

Administration réseaux sous linux cours 1
Administration réseaux sous linux   cours 1Administration réseaux sous linux   cours 1
Administration réseaux sous linux cours 1
Stephen Salama

Cours réseaux informatiques iia2
Cours réseaux informatiques  iia2Cours réseaux informatiques  iia2
Cours réseaux informatiques iia2Amel Morchdi

Protocole rip
Protocole ripProtocole rip
Protocole rip
hakim labiad

mémoire de projet de fin d'études
mémoire de projet de fin d'études mémoire de projet de fin d'études
mémoire de projet de fin d'études
MortadhaBouallagui

Introduction aux systèmes répartis
Introduction aux systèmes répartisIntroduction aux systèmes répartis
Introduction aux systèmes répartis
Heithem Abbes

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux
Ines Kechiche

Tp voip
Tp voipTp voip
Tp voip
amalouwarda

Les Topologies Physiques des réseaux informatiques
Les Topologies Physiques des réseaux informatiquesLes Topologies Physiques des réseaux informatiques
Les Topologies Physiques des réseaux informatiques
ATPENSC-Group

Alphorm.com Formation Cisco ICND2
Alphorm.com Formation Cisco ICND2Alphorm.com Formation Cisco ICND2
Alphorm.com Formation Cisco ICND2
Alphorm

Tp n 4 linux
Tp n 4 linuxTp n 4 linux
Tp n 4 linux
Amir Souissi

alphorm.com - Formation VMware vSphere 5
alphorm.com - Formation VMware vSphere 5alphorm.com - Formation VMware vSphere 5
alphorm.com - Formation VMware vSphere 5
Alphorm


Tendances (20)

Le protocole stp
Le protocole stpLe protocole stp
Le protocole stp

Notions de base sur le routage
Notions de base sur le routageNotions de base sur le routage
Notions de base sur le routage

Vpn
VpnVpn
Vpn

Travaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseauxTravaux Dirigée: Notions de bases dans les réseaux
Travaux Dirigée: Notions de bases dans les réseaux

Concepts et configuration de base de la commutation
Concepts et configuration de base de la commutationConcepts et configuration de base de la commutation
Concepts et configuration de base de la commutation

Cours les technologies WAN
Cours les technologies WANCours les technologies WAN
Cours les technologies WAN

Cours routage inter-vlan
Cours routage inter-vlanCours routage inter-vlan
Cours routage inter-vlan

Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices

Administration réseaux sous linux cours 1
Administration réseaux sous linux   cours 1Administration réseaux sous linux   cours 1
Administration réseaux sous linux cours 1

Cours réseaux informatiques iia2
Cours réseaux informatiques  iia2Cours réseaux informatiques  iia2
Cours réseaux informatiques iia2

Protocole rip
Protocole ripProtocole rip
Protocole rip

Résumé vlsm et cidr
Résumé vlsm et cidrRésumé vlsm et cidr
Résumé vlsm et cidr

mémoire de projet de fin d'études
mémoire de projet de fin d'études mémoire de projet de fin d'études
mémoire de projet de fin d'études

Introduction aux systèmes répartis
Introduction aux systèmes répartisIntroduction aux systèmes répartis
Introduction aux systèmes répartis

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux

Tp voip
Tp voipTp voip
Tp voip

Les Topologies Physiques des réseaux informatiques
Les Topologies Physiques des réseaux informatiquesLes Topologies Physiques des réseaux informatiques
Les Topologies Physiques des réseaux informatiques

Alphorm.com Formation Cisco ICND2
Alphorm.com Formation Cisco ICND2Alphorm.com Formation Cisco ICND2
Alphorm.com Formation Cisco ICND2

Tp n 4 linux
Tp n 4 linuxTp n 4 linux
Tp n 4 linux

alphorm.com - Formation VMware vSphere 5
alphorm.com - Formation VMware vSphere 5alphorm.com - Formation VMware vSphere 5
alphorm.com - Formation VMware vSphere 5


En vedette

Lire les tables de routage
Lire les tables de routageLire les tables de routage
Lire les tables de routage
belhadj_rached

VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)Sirine Ibrahim

Travaux pratiques configuration du routage entre réseaux locaux virtuels
Travaux pratiques   configuration du routage entre réseaux locaux virtuelsTravaux pratiques   configuration du routage entre réseaux locaux virtuels
Travaux pratiques configuration du routage entre réseaux locaux virtuelsMohamed Keita

Trame mic
Trame micTrame mic
Configuration de base_router
Configuration de base_routerConfiguration de base_router
Configuration de base_routerCONNECT Tunisia

Vpn d’acces avec cisco asa 5500 et client
Vpn d’acces avec cisco asa 5500 et clientVpn d’acces avec cisco asa 5500 et client
Vpn d’acces avec cisco asa 5500 et client
Manassé Achim kpaya

13 rip.fm
13 rip.fm13 rip.fm
13 rip.fm
azizing

Cahier des charges avril 2015
Cahier des charges   avril 2015Cahier des charges   avril 2015
Cahier des charges avril 2015
Core-Techs

Protocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPngProtocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPngMax Benana

Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0
EL AMRI El Hassan

Les commandes CISCO (routeur)
Les commandes CISCO (routeur)Les commandes CISCO (routeur)
Les commandes CISCO (routeur)
EL AMRI El Hassan

Alphorm.com Formation Hacking et Sécurité, l'essentiel
Alphorm.com Formation Hacking et Sécurité, l'essentielAlphorm.com Formation Hacking et Sécurité, l'essentiel
Alphorm.com Formation Hacking et Sécurité, l'essentiel
Alphorm

Cisco ASA
Cisco ASACisco ASA
Cisco ASA
Thomas Moegli

Mise en place de deux réseaux LAN interconnectés par un réseau WAN
Mise en place de deux réseaux LAN interconnectés par un réseau WANMise en place de deux réseaux LAN interconnectés par un réseau WAN
Mise en place de deux réseaux LAN interconnectés par un réseau WAN
Ghassen Chaieb

Hubiquity v2 Pitch
Hubiquity v2 PitchHubiquity v2 Pitch
Hubiquity v2 Pitch
Hubiquity

Rapport d'activité et orientations stratégiques - Atelier pratique (2008)
Rapport d'activité et orientations stratégiques - Atelier pratique (2008)Rapport d'activité et orientations stratégiques - Atelier pratique (2008)
Rapport d'activité et orientations stratégiques - Atelier pratique (2008)
Ardesi Midi-Pyrénées


En vedette (20)

Lire les tables de routage
Lire les tables de routageLire les tables de routage
Lire les tables de routage

VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)

Travaux pratiques configuration du routage entre réseaux locaux virtuels
Travaux pratiques   configuration du routage entre réseaux locaux virtuelsTravaux pratiques   configuration du routage entre réseaux locaux virtuels
Travaux pratiques configuration du routage entre réseaux locaux virtuels

Trame mic
Trame micTrame mic
Trame mic

Configuration de base_router
Configuration de base_routerConfiguration de base_router
Configuration de base_router

Vpn d’acces avec cisco asa 5500 et client
Vpn d’acces avec cisco asa 5500 et clientVpn d’acces avec cisco asa 5500 et client
Vpn d’acces avec cisco asa 5500 et client

13 rip.fm
13 rip.fm13 rip.fm
13 rip.fm

Cahier des charges avril 2015
Cahier des charges   avril 2015Cahier des charges   avril 2015
Cahier des charges avril 2015

Réseaux Mobiles
Réseaux MobilesRéseaux Mobiles
Réseaux Mobiles

Vlan-spanning tree
Vlan-spanning treeVlan-spanning tree
Vlan-spanning tree

Protocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPngProtocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPng

Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0Résumé ccna 1chapitre 1 v5.0
Résumé ccna 1chapitre 1 v5.0

Les commandes CISCO (routeur)
Les commandes CISCO (routeur)Les commandes CISCO (routeur)
Les commandes CISCO (routeur)

Alphorm.com Formation Hacking et Sécurité, l'essentiel
Alphorm.com Formation Hacking et Sécurité, l'essentielAlphorm.com Formation Hacking et Sécurité, l'essentiel
Alphorm.com Formation Hacking et Sécurité, l'essentiel

Cisco ASA
Cisco ASACisco ASA
Cisco ASA

Mise en place de deux réseaux LAN interconnectés par un réseau WAN
Mise en place de deux réseaux LAN interconnectés par un réseau WANMise en place de deux réseaux LAN interconnectés par un réseau WAN
Mise en place de deux réseaux LAN interconnectés par un réseau WAN

Hubiquity v2 Pitch
Hubiquity v2 PitchHubiquity v2 Pitch
Hubiquity v2 Pitch

Rapport d'activité et orientations stratégiques - Atelier pratique (2008)
Rapport d'activité et orientations stratégiques - Atelier pratique (2008)Rapport d'activité et orientations stratégiques - Atelier pratique (2008)
Rapport d'activité et orientations stratégiques - Atelier pratique (2008)

Configuration rnis
Configuration rnisConfiguration rnis
Configuration rnis

SIRINE CV Francais-1
SIRINE CV Francais-1SIRINE CV Francais-1
SIRINE CV Francais-1


Similaire à Routage

Le protocole rip
Le protocole rip Le protocole rip
Configuration routeurs.pptx
Configuration routeurs.pptxConfiguration routeurs.pptx
Configuration routeurs.pptx
ZinaAknouche1

1485606887426.pdf
1485606887426.pdf1485606887426.pdf
1485606887426.pdf
Bader Nassiri

Le routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick GelasLe routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick Gelas
syvortsotin

Routage
RoutageRoutage
Routage
Stany Mwamba

1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage
Simo Qb

Ccna2
Ccna2Ccna2
Cisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracerCisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracerMed Ali Bhs

OSPF Presentation
OSPF PresentationOSPF Presentation
OSPF Presentation
Mohamed Righi

CCNP Route - OSPF
CCNP Route - OSPFCCNP Route - OSPF
CCNP Route - OSPF
mdyabi

routage.pdf
routage.pdfroutage.pdf
routage.pdf
abdsamadelom

Configuration de-base-d
Configuration de-base-dConfiguration de-base-d
Configuration de-base-d
Nabil EL KASSOUMI

1485606887355.pdf
1485606887355.pdf1485606887355.pdf
1485606887355.pdf
Bader Nassiri

Composants routeur cisco et différent mode de Configuration
Composants routeur cisco et différent mode de ConfigurationComposants routeur cisco et différent mode de Configuration
Composants routeur cisco et différent mode de Configuration
ZakariaBouzzitMadrid

laboratoire formation ccna cisco materiel .ppt
laboratoire formation ccna cisco materiel .pptlaboratoire formation ccna cisco materiel .ppt
laboratoire formation ccna cisco materiel .ppt
profsn

Ccna 2-module-2-v4
Ccna 2-module-2-v4Ccna 2-module-2-v4
Ccna 2-module-2-v4
Siham Tatiggit

resume-theorique-m201-v2-0-6308e052ede7e (1).pdf
resume-theorique-m201-v2-0-6308e052ede7e (1).pdfresume-theorique-m201-v2-0-6308e052ede7e (1).pdf
resume-theorique-m201-v2-0-6308e052ede7e (1).pdf
FootballLovers9

resume-theorique-m201-v1-0-62f6e7977fea0.pdf
resume-theorique-m201-v1-0-62f6e7977fea0.pdfresume-theorique-m201-v1-0-62f6e7977fea0.pdf
resume-theorique-m201-v1-0-62f6e7977fea0.pdf
MarshalElMaghribi

Routeurs cisco-parametres-de-base-17126-l0xxp7
Routeurs cisco-parametres-de-base-17126-l0xxp7Routeurs cisco-parametres-de-base-17126-l0xxp7
Routeurs cisco-parametres-de-base-17126-l0xxp7basschuck2411


Similaire à Routage (20)

Le protocole rip
Le protocole rip Le protocole rip
Le protocole rip

Configuration routeurs.pptx
Configuration routeurs.pptxConfiguration routeurs.pptx
Configuration routeurs.pptx

1485606887426.pdf
1485606887426.pdf1485606887426.pdf
1485606887426.pdf

Le routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick GelasLe routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick Gelas

Routage
RoutageRoutage
Routage

1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage

Ccna2
Ccna2Ccna2
Ccna2

Cisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracerCisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracer

OSPF Presentation
OSPF PresentationOSPF Presentation
OSPF Presentation

CCNP Route - OSPF
CCNP Route - OSPFCCNP Route - OSPF
CCNP Route - OSPF

routage.pdf
routage.pdfroutage.pdf
routage.pdf

Configuration de-base-d
Configuration de-base-dConfiguration de-base-d
Configuration de-base-d

1485606887355.pdf
1485606887355.pdf1485606887355.pdf
1485606887355.pdf

Composants routeur cisco et différent mode de Configuration
Composants routeur cisco et différent mode de ConfigurationComposants routeur cisco et différent mode de Configuration
Composants routeur cisco et différent mode de Configuration

laboratoire formation ccna cisco materiel .ppt
laboratoire formation ccna cisco materiel .pptlaboratoire formation ccna cisco materiel .ppt
laboratoire formation ccna cisco materiel .ppt

Ccna 2-module-2-v4
Ccna 2-module-2-v4Ccna 2-module-2-v4
Ccna 2-module-2-v4

Smi5 cours partie2
Smi5 cours partie2Smi5 cours partie2
Smi5 cours partie2

resume-theorique-m201-v2-0-6308e052ede7e (1).pdf
resume-theorique-m201-v2-0-6308e052ede7e (1).pdfresume-theorique-m201-v2-0-6308e052ede7e (1).pdf
resume-theorique-m201-v2-0-6308e052ede7e (1).pdf

resume-theorique-m201-v1-0-62f6e7977fea0.pdf
resume-theorique-m201-v1-0-62f6e7977fea0.pdfresume-theorique-m201-v1-0-62f6e7977fea0.pdf
resume-theorique-m201-v1-0-62f6e7977fea0.pdf

Routeurs cisco-parametres-de-base-17126-l0xxp7
Routeurs cisco-parametres-de-base-17126-l0xxp7Routeurs cisco-parametres-de-base-17126-l0xxp7
Routeurs cisco-parametres-de-base-17126-l0xxp7


Routage

  • 1. Routeur Cisco Port serie accès a distance par Telnet ou page web Port Ethernet accès a distance par Telnet ou page web Port AUX accès a distance (modem) Port console accès local par terminal
  • 2. Rôle du Routeur • Dans une petite entreprise ou chez les particuliers, tous les ordinateurs sont reliés directement et accèdent à Internet en passant par un routeur • Lorsque l’entreprise est importante, établie sur différents sites, elle dispose de plusieurs réseaux, reliées entre eux par des routeurs
  • 3. Fonctionnement du routage • Lorsqu’un ordinateur émet un message vers un autre, hors de son réseau, ce message est transmis au routeur. Ce routeur effectue les actions suivantes : - Lire l’adresse du destinataire - Consulte sa table de routage pour déterminer la route à suivre pour atteindre cette destination. - Transmet le message au routeur suivant (ou au destinataire s’il est à côté)
  • 4. Interfaces d’un routeur • Un routeur relie plusieurs réseaux. Pour ce faire, il dispose de plusieurs interfaces, chacune appartenant à un réseau IP différent • Ces interfaces peuvent être connectées à des réseaux locaux (LAN) ou à des réseaux étendus (WAN)
  • 5. Interfaces d’un routeur Côté LAN: • le routeur possède généralement une interface Ethernet. Le connecteur est de type RJ45. Comme une carte réseau Ethernet de PC, une interface Ethernet de routeur possède également une adresse MAC de couche 2 et participe au réseau local Ethernet de la même manière que tous les autres hôtes de ce réseau
  • 6. Interfaces d’un routeur Côté WAN: • Les interfaces WAN servent à connecter les routeurs à des réseaux externes, généralement sur une distance géographique importante. L’encapsulation de couche 2 peut être de différents types, notamment PPP, Frame Relay et HDLC (High-Level Data Link Control)
  • 8. Table de routage • Un routeur utilise une table de routage pour déterminer le lieu d’acheminement des paquets • La table de routage contient un ensemble de routes • Chaque route décrit la passerelle ou l’interface utilisée par le routeur pour atteindre un réseau donné
  • 10. Types de routes • Une table de routage contient plusieurs types de routes: • Route directement connectée (C) • Route statique (S) • Route dynamique (R) ou (O) ou (D) • Route par défaut (S*)
  • 11. Route directement connectée (C) • Il s’agit des réseaux directement reliés au routeur
  • 12. Route statique (S) • Ce sont des routes programmées manuellement, en indiquant l’adresse et le masque de destination, ainsi que la passerelle correspondant
  • 13. Route dynamique (R) ou (O) ou (D) • Ces routes ont été envoyées au routeur par les routeurs voisins • Il existe différents protocoles dynamique, parmi lesquels on peut citer RIP, OSPF, BGP,EIGRP,IGRP,IS-IS
  • 14. Route par defaut (S*) • La route par défaut est un type de route statique qui spécifie une passerelle à utiliser lorsque la table de routage ne contient pas de chemin vers le réseau de destination • Si le routeur ne trouve pas de route correspondant à l’adresse de destination et qu’il ne possède pas de route par défaut, le message est tout simplement détruit. L’expéditeur est alors informé par un message icmp
  • 15. Configuration basique des Routeurs Cisco Il existe plusieurs methodes pour configurer un routeur Cisco: • l’utilisation du mode Setup • Configuration manuelle en ligne de Commande (CLI)
  • 16. Connexion PC-Routeur La connexion PC-routeur se fait avec le cable console(bleu) entre le port console du routeur et le port serie de l’ordinateur
  • 17. Configuration manuelle (CLI) Il existe 3 modes: • Mode EXEC utilisateur (router>) • Mode EXEC privilegie (enablerouter#) • Mode de configuration globale (configure terminalrouter(config)#)
  • 18. Configuration du nom du routeur • Router> • Router>enable • Router#configure terminal • Router(config)#hostname Routeur1 • Routeur1(config)#exit • Routeur1#
  • 19. Configuration des mots de passe Mot de passe enable secret privilegie (toto): • Routeur1#configure terminal • Routeur1(config)#enable password toto //activation du mot de passe • Routeur1(config)#enable secret password123 //activation du mot de passe chiffre • Routeur1(config)#exit • Routeur1#
  • 20. Configuration des mots de passe • Mode de passe console: mdp • Routeur1#configure terminal • Routeur1(config)#line console 0 • Routeur1(config-line)#password mdp • Routeur1(config-line)#login • Routeur1(config-line)#exit • Routeur1#
  • 21. Configuration des mots de passe • Mot de passe telnet:mdp • Routeur1#configure terminal • Routeur1(config)#line vty 0 4 • Routeur1(config-line)#password mdp • Routeur1(config-line)#login • Routeur1(config-line)#exit • Routeur1#
  • 22. Chiffrement des mots de passe • Routeur1(config)#service password- encryption
  • 23. Configuration d’adresse IP • Router1#conf t • Router1(config)#interface FastEthernet0/0 • Router1(config-if)#ip address 192.168.2.3 255.255.255.0 • Router1(config-if)#no shutdown//pour activer la liaison • Router1(config-if)#exit • Router1#
  • 24. Configuration d’adresse IP • Router1#conf t • Router1(config)#interface Serial0/1 • Router1(config-if)#ip address 192.168.1.0 255.255.255.0 • Router1(config-if)#no shutdown//pour activer la liaison • Router1(config-if)#exit • Router1#
  • 25. Activation de la liaison serie • Il est necessaire d’activer la liaison serie a partir de l’interface serie du routeur(S0/0/0 dans l’exemple) connecte au cable DCE (prise femelle): • Routeur1#conf t • Routeur1(config)#interface Serial0/0/0 • Routeur1(config-if)#clockrate 64000//debit • Routeur1(config-if)#exit • Routeur1#
  • 26. Visualisation de l’etat de l’equipement(routeur/switch) • Routeur1#show version • Routeur1#show flash • Routeur1#show memory • Routeur1#show interfaces • Routeur1#show ip interface brief • Routeur1#show history
  • 27. Sauvegarde de la configuration • Un routeur (ou un commutateur) contient deux fichiers de configuration: 1-Startup-config: • Le fichier de configuration initiale (startup- config) est utilisé au démarrage du système pour configurer le périphérique. Le fichier de configuration initiale, appelé startup-config, est stocké en mémoire vive non volatile (NVRAM)
  • 28. Sauvegarde de la configuration 2 -Running-config: • Le fichier de configuration running-config représente la configuration en cours de fonctionnement. Si on modifie un paramètre, on modifie ce fichier. Running-config est stocké dans RAM.
  • 29. Visualisation et sauvegarde de la configuration • Routeur1#show running-config • Routeur1#show startup-config • Routeur1#copy running-config startup-config
  • 30. Suppression du fichier de configuration • Routeur1#erase startup-config //pour effacer la configuration initiale
  • 31. Routage Statique • Les routes statiques sont utilisées dans les cas suivants : -le réseau ne comporte que quelques routeurs -le réseau est connecté à Internet par le biais d’un seul FAI -Un réseau de grande taille est configuré dans une topologie Hub and Spoke
  • 34. Configuration du Routage Statique • Router1#conf t • Router1(config)# ip route remote-net mask gateway • Router1(config)#exit • Router1#
  • 35. Activation du Routage Statique • Router1#conf t • Router1(config)#iprouting • Router1(config)#exit • Router1#
  • 36. Vérification de la table de Routage • Router1# show ip route • La lettre C devant une route indique un réseau directement connecté • La lettre S indique une route statique • Le symbole * indique une route par défaut
  • 37. Configuration d’une route par défaut R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.5 Ou R1(config)#ip route 0.0.0.0 0.0.0.0 s0/0/1
  • 38. Routage dynamique • Lorsque le réseau atteint une grande taille ( plusieurs routeurs), il est nécessaire de mettre en œuvre un routage dynamique • Les protocoles de routage dynamique doivent être alors utilises pour: - la détection de réseaux - Mise à jour et maintenance des tables de routage
  • 39. Meilleur chemin et métrique • La détermination du meilleur chemin d’un routeur implique d’évaluer plusieurs chemins menant au même réseau de destination et de choisir le chemin optimal ou « le plus court » pour atteindre ce réseau • Le meilleur chemin est sélectionné par un protocole de routage, qui utilise une valeur ou une métrique pour déterminer la distance à parcourir pour atteindre un réseau
  • 41. Origine de route Distance administrative Métrique ou cout connecte 0 0 statique 1 0 Résumé du routage EIGRP 5 Protocol BGP externe 20 Valeur attribuée par l’administrateur Protocol EIGRP interne 90 Bande passante, délai Protocol IGRP 100 Bande passante, délai Protocol OSPF 110 Bande passante ou cout de la liaison Protocol de routage IS-IS 150 Valeur attribuée par l’administrateur Protocol RIP 120 Nombre de sauts Protocol EIGRP externe 170
  • 42. Routage RIP • Router(config)#router rip//activer le routage rip • Router(config-router)#version 2//choisir version 1 ou 2 • Router(config-router)#network ipnetwork//déclarer le réseaux qui seront transmis • Router(config)# ip default-network [numéro_réseau]//propager une destination par défaut
  • 45. Routage OSPF • Router(config)#router ospf 1// 1 est le process-id c’est un nombre compris entre 1 et 65535 • Router(config-router)#network adresse- réseau masque générique area // on déclare le réseaux participants et masque générique est l’inverse du masque normal
  • 46. Routage OSPF • Pour que l’OSPF fonctionne de manière appropriée, il est essentiel de définir la bande passante des interfaces séries. Exemple: La bande passante d'une liaison série à 64kbits/s • Router(config)# interface serial 0/0 • Router(config-if)# bandwidth 64
  • 48. Routage OSPF • La commande show ip ospf neighbor peut être utilisée pour vérifier et réparer les relations de voisinage OSPF

Notes de l'éditeur

  1. Lorsqu’un routeur reçoit un paquet, il examine l’adresse IP de destination pour savoir où le transférer. L’adresse de destination est composée d’une partie réseau et d’une partie hôte. Le routeur s’intéresse à la partie réseau. Pour cela, il effectue un ET logique entre l’adresse et le masque correspondant,il obtient l’adresse reseau de destination
  2. C’est la table de routage du routeur au milieu. Par exemple, pour atteindre le réseau 192.168.1.0, le routeur central devra transmettre le message à l’adresse 100.0.0.1 via l’interface Eth1 et devra franchir 1 autre routeur avant d’arriver à destination.
  3. Router# show ip route //Affiche la table de routage La lettre C devant une route indique un réseau directement connecté. La lettre S indique une route statique. La lettre O indique une route découverte grâce au protocole OSPF. La lettre R indique une route découverte grâce au protocole RIP. Le symbole * indique la route par défaut (si elle est déclarée).
  4. - protocole RIP (Routing Information Protocol) - protocole IGRP (Interior Gateway Routing Protocol) - protocole EIGRP (Enhanced Interior Gateway Routing Protocol) - protocole OSPF (Open Shortest Path First) - protocole IS-IS (Intermediate System-to-Intermediate System) - protocole BGP (Border Gateway Protocol)
  5. Une topologie Hub and Spoke est constituée d’un emplacement central (le concentrateur ou « Hub ») et de multiples terminaisons (les rayons ou « spokes »), chaque rayon ayant une seule connexion au concentrateur
  6. On a deux reseaux directement connectes au routeur R1 et une route statique qui est configurée manuellement pour le réseau distant(192.168.3.0) R1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 R1(config)#iprouting //pour faire activation R1(config)#exit R1#
  7. Remote-net: reseau distant Mask: masque du reseau distant Gateway: adresse de l’interface serie du premier routeur distant
  8. Par defaut il est desactive : no ip routing
  9. Après la découverte initiale des réseaux, les protocoles de routage dynamique les mettent à jour et les gèrent dans leurs tables de routage. Les protocoles de routage dynamique déterminent également un nouveau meilleur chemin si le chemin initial devient inutilisable (ou si la topologie change).
  10. Protocoles à vecteur de distance. Certains protocoles de routage, tels que le protocole RIP, se basent sur le nombre de sauts simples, qui représente le nombre de routeurs entre un routeur et le réseau de destination. Protocoles à état de liens. Pour relier un routeur au réseau de destination, d’autres protocoles de routage, tels que le protocole OSPF, déterminent le chemin le plus court en examinant la bande passante des liens et en utilisant ceux dont la bande passante est la meilleure.

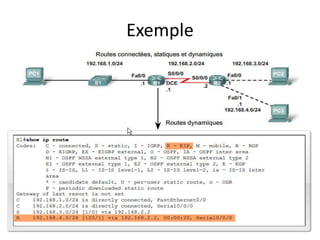

  11. Dans l’illustration ci-dessous la route dynamique déclarée utilise le protocole RIP. L’indication entre crochets [120/1] est décomposée comme suit : Le premier nombre représente la Distance Administrative ou fiabilité du protocole utilisé (120 pour RIP). Le second chiffre est la métrique. Ici, 1 seul routeur sépare R1 de PC3.
  12. Tableau des distances administratives
  13. Le champ area fait référence à la zone OSPF. Une zone OSPF est un groupe de routeurs qui partagent les informations d’état de liens.
