Routage IP: Protocoles
r 1994: création Bernard Tuy
r Modifications
• 1995 Bernard Tuy
• 1997 Bernard Tuy
• 1998 Bernard Tuy
Page 2
Plan
r Les protocoles de Routage IP
• Généralités
• RIP (2)
• IGRP
• OSPF
• EGP (2)
• BGP
• CIDR
r Evolutions
• IPv6 et les protocoles de routage
Rappels
r Equipement de routage :
• équipement connecté à 2 réseaux au moins (ou 2 sous-réseaux)
r Routage basé sur l'@IP du destinataire
• Un routeur ne connait que l’@IP du prochain routeur (next hop)
• remise directe (stations sur le même segment physique) : ARP
– ARP @IP_destination
• ou par l'intermédiaire d'un (plusieurs routeurs) : proxy ARP
– ARP @IP_NextHop
r La Table de routage
• chaque équipement de routage possède une table de routage
– unicast (et éventuellement multicast)
Page 3

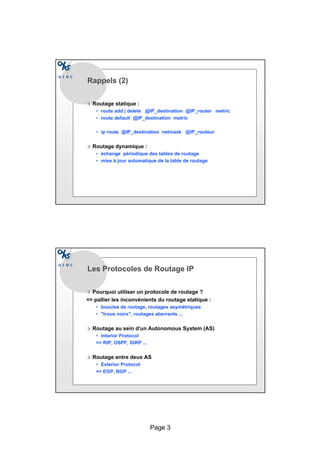

Rappels (2)
r Routage statique :
• route add | delete @IP_destination @IP_router metric
• route default @IP_destination metric
• ip route @IP_destination netmask @IP_routeur
r Routage dynamique :
• échange périodique des tables de routage
• mise à jour automatique de la table de routage
Les Protocoles de Routage IP
r Pourquoi utiliser un protocole de routage ?
= pallier les inconvénients du routage statique :
• boucles de routage, routages asymétriques
• trous noirs, routages aberrants ...
r Routage au sein d’un Autonomous System (AS)
• Interior Protocol
= RIP, OSPF, IGRP ...
r Routage entre deux AS
• Exterior Protocol
= EGP, BGP ...
Page 4

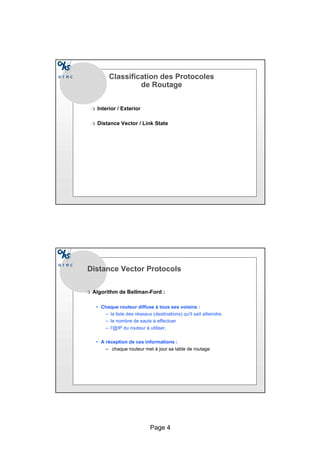

Classification des Protocoles
de Routage
r Interior / Exterior
r Distance Vector / Link State
Distance Vector Protocols
r Algorithm de Bellman-Ford :
• Chaque routeur diffuse à tous ses voisins :
– la liste des réseaux (destinations) qu'il sait atteindre,
– le nombre de sauts à effectuer
– l'@IP du routeur à utiliser,
• A réception de ces informations :
– chaque routeur met à jour sa table de routage
Page 5

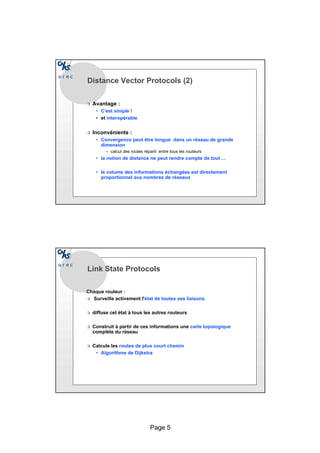

Distance Vector Protocols (2)
r Avantage :
• C’est simple !
• et interopérable
r Inconvénients :
• Convergence peut être longue dans un réseau de grande
dimension
– calcul des routes réparti entre tous les routeurs
• la notion de distance ne peut rendre compte de tout ...
• le volume des informations échangées est directement
proportionnel aux nombres de réseaux
Link State Protocols
Chaque routeur :
r Surveille activement l'état de toutes ses liaisons
r diffuse cet état à tous les autres routeurs
r Construit à partir de ces informations une carte topologique
complète du réseau
r Calcule les routes de plus court chemin
• Algorithme de Dijkstra
Page 6
Link State Protocols (2)
r Avantages :
• Chaque routeur calcule indépendamment la carte du réseau
• le volume des informations échangées ne dépend pas du
nombre de réseaux
r Inconvénients :
• Le calcul peut être très complexe.
Distance Vector Interior Protocols
R.I.P et ses évolutionsR.I.P et ses évolutions
r Routing Information Protocol (RIP)
• cf le cours de la première partie
• RFC 1058
• a servi de base pour de nombreux autres protocoles
– AppleTalk, Novel / IPX, Banyan Vines ...
• messages UDP sur le port 520
• broadcasts toutes les 30 secondes
r RIP v 2
• RFC 1387 et RFC 1388
• permet le routage des sous-réseaux (véhicule le netmask)
• identifie les routes externes utlisées par un EGP
• interopère raisonnablement avec RIP v 1
• diffusion multicast (224.0.0.9) plutôt que broadcast
• authentification
Page 7

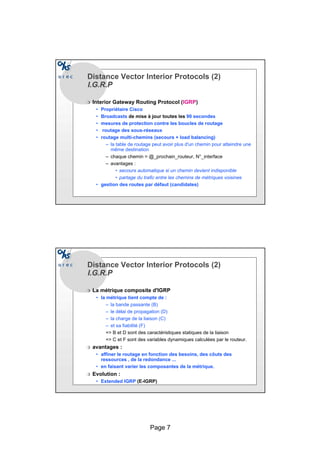

Distance Vector Interior Protocols (2)
I.G.R.PI.G.R.P
r Interior Gateway Routing Protocol (IGRP)
• Propriétaire Cisco
• Broadcasts de mise à jour toutes les 90 secondes
• mesures de protection contre les boucles de routage
• routage des sous-réseaux
• routage multi-chemins (secours + load balancing)
– la table de routage peut avoir plus d'un chemin pour atteindre une
même destination
– chaque chemin = @_prochain_routeur, N°_interface
– avantages :
• secours automatique si un chemin devient indisponible
• partage du trafic entre les chemins de métriques voisines
• gestion des routes par défaut (candidates)
Distance Vector Interior Protocols (2)
I.G.R.PI.G.R.P
r La métrique composite d'IGRP
• la métrique tient compte de :
– la bande passante (B)
– le délai de propagation (D)
– la charge de la liaison (C)
– et sa fiabilité (F)
= B et D sont des caractéristiques statiques de la liaison
= C et F sont des variables dynamiques calculées par le routeur.
r avantages :
• affiner le routage en fonction des besoins, des côuts des
ressources , de la redondance ...
• en faisant varier les composantes de la métrique.
r Evolution :
• Extended IGRP (E-IGRP)
Page 8
Link State Interior Protocols
O.S.P.FO.S.P.F
r Open Shortest Path First (OSPF)
• RFC 1583
• Implante l’algorithme SPF de Dijkstra
• Le routage est hiérarchisé pour simplifier le calcul des routes :
– le Système Autonome (AS) est découpé en AREA
• une Area est un ensemble de réseaux contigüs
• chaque AREA se comporte comme un réseau indépendant
• elle ne connait que l'état des liaisons internes à l'AREA
• Deux niveaux de routage :
– intra Area
– inter Area
O.S.P.F : les Aires (Area)
r On distingue 3 classes d’Aires :
• l’Aire backbone (Area 0)
– chemin obligatoire pour passer d'une aire à l'autre
• les Aires secondaires
– Tous les noeuds de routage ont une vue complète de la carte du
réseau
– ils calculent localement la meilleure route entre une source et
une destination.
• les Aires terminales (stub area)
– même comportement que les aires secondaires
– sauf : ne mémorisent pas les informations sur les routes
externes
– Toutes les routes externes sont récapitulées dans une route par
défaut
Page 9
O.S.P.FO.S.P.F : les Aires
AREA 0
AREA 1
AREA 2
AREA 3
AREA 4
AREA 5
Area Border Router
Système Autonome
XYZ
Aires secondaires
Aires terminales
O.S.P.F (2)O.S.P.F (2)
r OSPF
• Calcule des coûts en guise de métriques
• Sait router les sous-réseaux,
• par types de service,
• permet le load balancing
• Inclut un système d'authentification des messages échangés
• Envoie un LSA (Link state Announcement)
– quand l'état d'une ligne change
– ou toutes les 30 minutes.
Page 10
Exterior Protocols

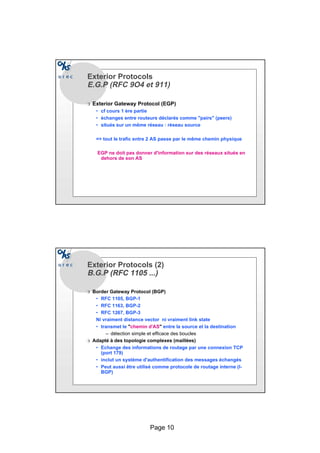

E.G.PE.G.P (RFC 9O4 et 911)
r Exterior Gateway Protocol (EGP)
• cf cours 1 ère partie
• échanges entre routeurs déclarés comme pairs (peers)
• situés sur un même réseau : réseau source
= tout le trafic entre 2 AS passe par le même chemin physique
EGP ne doit pas donner d'information sur des réseaux situés en
dehors de son AS
Exterior Protocols (2)
B.G.P (RFC 1105 ...)B.G.P (RFC 1105 ...)
r Border Gateway Protocol (BGP)
• RFC 1105, BGP-1
• RFC 1163, BGP-2
• RFC 1267, BGP-3
Ni vraiment distance vector ni vraiment link state
• transmet le chemin d’AS entre la source et la destination
– détection simple et efficace des boucles
r Adapté à des topologie complexes (maillées)
• Echange des informations de routage par une connexion TCP
(port 179)
• inclut un système d'authentification des messages échangés
• Peut aussi être utilisé comme protocole de routage interne (I-
BGP)
Page 11
B.G.P. et le chemin d’A.S
AS-Campus
AS Entreprise
AS
Res. Régional
S
D
Chemin d'AS =
AS-Campus / AS-RR / AS-Entr.
B.G.P (2)
r Avantages :
– Convergence rapide
– Mises à jour incrémentales = gain de BW et de CPU
– Cohérence des métriques entre routages interne et externe
r BGG est LE protocole de routage externe moderne
• version 4 : RFC 1654 et RFC 1655
Page 12

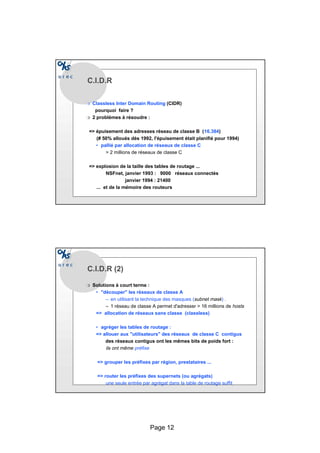

C.I.D.R
r Classless Inter Domain Routing (CIDR)
pourquoi faire ?
r 2 problèmes à résoudre :
= épuisement des adresses réseau de classe B (16.384)
(# 50% alloués dès 1992, l'épuisement était planifié pour 1994)
• pallié par allocation de réseaux de classe C
 2 millions de réseaux de classe C
= explosion de la taille des tables de routage ...
NSFnet, janvier 1993 : 9000 réseaux connectés
janvier 1994 : 21400
... et de la mémoire des routeurs
C.I.D.R (2)
r Solutions à court terme :
• découper les réseaux de classe A
– en utilisant la technique des masques (subnet mask) .
– 1 réseau de classe A permet d'adresser  16 millions de hosts
= allocation de réseaux sans classe (classless)
• agréger les tables de routage :
= allouer aux utilisateurs des réseaux de classe C contigus
des réseaux contigus ont les mêmes bits de poids fort :
ils ont même préfixe
= grouper les préfixes par région, prestataires ...
= router les préfixes des supernets (ou agrégats)
une seule entrée par agrégat dans la table de routage suffit
Page 13

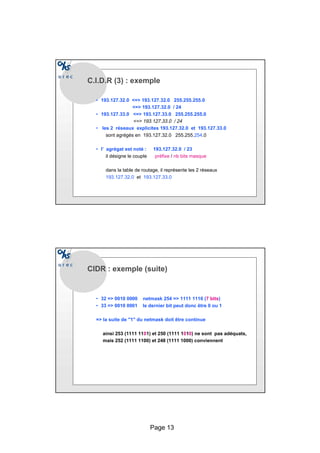

C.I.D.R (3) : exemple
• 193.127.32.0 = 193.127.32.0 255.255.255.0
= 193.127.32.0 / 24
• 193.127.33.0 = 193.127.33.0 255.255.255.0
= 193.127.33.0 / 24
• les 2 réseaux explicites 193.127.32.0 et 193.127.33.0
sont agrégés en 193.127.32.0 255.255.254.0
• l’ agrégat est noté : 193.127.32.0 / 23
il désigne le couple préfixe / nb bits masque
dans la table de routage, il représente les 2 réseaux
193.127.32.0 et 193.127.33.0
CIDR : exemple (suite)
• 32 = 0010 0000 netmask 254 = 1111 1110 (7 bits)
• 33 = 0010 0001 le dernier bit peut donc être 0 ou 1
= la suite de 1 du netmask doit être continue
ainsi 253 (1111 1101) et 250 (1111 1010) ne sont pas adéquats,
mais 252 (1111 1100) et 248 (1111 1000) conviennent
Page 14
C.I.D.R (4)
r Correspondance Netmask / nombre de réseaux de l'agrégat :
• 255 = / 24 R = 1
• 254 = / 23 R = 2
• 252 = / 22 R = 4
• 248 = / 21 R = 8
• 240 = / 20 R = 16
• ...
R = (255 - netmask) + 1
CIDR et BGP-4
• Implantation de CIDR :
Ce nouveau découpage -sans classe, classless- des réseaux
et l'agrégation des tables de routage
= une nouvelle version de Border Gateway Protocol
BGP-4 (RFC 1654 et RFC 1655)
Page 15
CIDR et BGP-4 (2)
r Quelques remarques en guise de conclusion :
• pour que l'agrégation des tables de routage soit efficace
= il faut qu'elle soit utilisée par tous les prestataires de connectivité IP
qui échangent des informations de routage entre eux.
• dès qu'un prestataire utilise l'option d'agrégation de BGP4
= tous ceux qui échangent des informations de routage avec lui vont
devoir faire de même
• ... et inversement
• l'agrégation sans trou versus l'agrégation de gros blocs
• Que se passe t-il quand un utilisateur change de prestataire de
service (renumérotation ...?)
• la technique d'agrégation des réseaux dans les tables de routage a
permis de gagner une année, dans le processus d'inflation ...
I.P version 6
r Solution à long terme :
IPv6 ou IP Next Generation
– permet un adressage hiérarchique sur 16 octets (128 bits)
= une meilleure agrégation des tables de routage
– de nombreuses fonctionnalités seront ajoutées aux protocoles de
routage (sécurité, multicast ...)
• les protocoles en cours de développement / tests :
– RIPv6, (RIPng)
– OSPFv6
– BGP 4+ (ou BGP 5?)

Contenu connexe

Tendances

Chapitre 5 - couche réseaux
Chapitre 5 - couche réseauxChapitre 5 - couche réseaux
Chapitre 5 - couche réseaux
Tarik Zakaria Benmerar

1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage
Simo Qb

Protocole rip
Protocole ripProtocole rip
Protocole rip
hakim labiad

Cours couche reseau
Cours couche reseauCours couche reseau
Cours couche reseau
sarah Benmerzouk

1485606887355.pdf
1485606887355.pdf1485606887355.pdf
1485606887355.pdf
Bader Nassiri

Equipements d'interconnexion
Equipements d'interconnexionEquipements d'interconnexion
Equipements d'interconnexion
Ines Kechiche

1485606887426.pdf
1485606887426.pdf1485606887426.pdf
1485606887426.pdf
Bader Nassiri

Ccna 2-module-2-v4
Ccna 2-module-2-v4Ccna 2-module-2-v4
Ccna 2-module-2-v4
Siham Tatiggit

Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6
EL AMRI El Hassan

Routage rip
Routage ripRoutage rip
Routage rip
Ines Kechiche

Chapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux EthernetChapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux Ethernet
Tarik Zakaria Benmerar

CCNP Route - EIGRP
CCNP Route - EIGRPCCNP Route - EIGRP
CCNP Route - EIGRP
mdyabi

Weos routage dynamique OSPF
Weos routage dynamique OSPFWeos routage dynamique OSPF
Weos routage dynamique OSPF
Fabian Vandendyck

2009 2010-l3-reseau-td2-adressage-routage ip-corrige
2009 2010-l3-reseau-td2-adressage-routage ip-corrige2009 2010-l3-reseau-td2-adressage-routage ip-corrige
2009 2010-l3-reseau-td2-adressage-routage ip-corrige
Ababacar Faye

EIGRP - Fonctionnement de l'EIGRP
EIGRP - Fonctionnement de l'EIGRPEIGRP - Fonctionnement de l'EIGRP
EIGRP - Fonctionnement de l'EIGRP
mdyabi

Commutation
CommutationCommutation
Commutation
Ines Kechiche

Interface radio gsm_gprs
Interface radio gsm_gprsInterface radio gsm_gprs
Interface radio gsm_gprs
Bendhafer Haykel

Cours frame relay
Cours frame relayCours frame relay
Cours frame relay
EL AMRI El Hassan

Protocoles d'acces aleatoires
Protocoles d'acces aleatoiresProtocoles d'acces aleatoires
Protocoles d'acces aleatoires
KONAN MARTIAL


Tendances (20)

Chapitre 5 - couche réseaux
Chapitre 5 - couche réseauxChapitre 5 - couche réseaux
Chapitre 5 - couche réseaux

1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage1254851542chap1 interconnexion routage
1254851542chap1 interconnexion routage

Protocole rip
Protocole ripProtocole rip
Protocole rip

Cours couche reseau
Cours couche reseauCours couche reseau
Cours couche reseau

1485606887355.pdf
1485606887355.pdf1485606887355.pdf
1485606887355.pdf

Equipements d'interconnexion
Equipements d'interconnexionEquipements d'interconnexion
Equipements d'interconnexion

1485606887426.pdf
1485606887426.pdf1485606887426.pdf
1485606887426.pdf

Ccna 2-module-2-v4
Ccna 2-module-2-v4Ccna 2-module-2-v4
Ccna 2-module-2-v4

Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6

Routage rip
Routage ripRoutage rip
Routage rip

Chapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux EthernetChapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux Ethernet

CCNP Route - EIGRP
CCNP Route - EIGRPCCNP Route - EIGRP
CCNP Route - EIGRP

Hdlc
HdlcHdlc
Hdlc

Weos routage dynamique OSPF
Weos routage dynamique OSPFWeos routage dynamique OSPF
Weos routage dynamique OSPF

2009 2010-l3-reseau-td2-adressage-routage ip-corrige
2009 2010-l3-reseau-td2-adressage-routage ip-corrige2009 2010-l3-reseau-td2-adressage-routage ip-corrige
2009 2010-l3-reseau-td2-adressage-routage ip-corrige

EIGRP - Fonctionnement de l'EIGRP
EIGRP - Fonctionnement de l'EIGRPEIGRP - Fonctionnement de l'EIGRP
EIGRP - Fonctionnement de l'EIGRP

Commutation
CommutationCommutation
Commutation

Interface radio gsm_gprs
Interface radio gsm_gprsInterface radio gsm_gprs
Interface radio gsm_gprs

Cours frame relay
Cours frame relayCours frame relay
Cours frame relay

Protocoles d'acces aleatoires
Protocoles d'acces aleatoiresProtocoles d'acces aleatoires
Protocoles d'acces aleatoires


Similaire à notions de routage IP

Le protocole rip
Le protocole rip Le protocole rip
Routage
RoutageRoutage
Routage
Stany Mwamba

leprotocoleriptoutescesversion-170309205133 (1).pptx
leprotocoleriptoutescesversion-170309205133 (1).pptxleprotocoleriptoutescesversion-170309205133 (1).pptx
leprotocoleriptoutescesversion-170309205133 (1).pptx
Franckdayan1

SDH technology
SDH technologySDH technology
SDH technology
marwan23

EIGRP - Configuration
EIGRP - ConfigurationEIGRP - Configuration
EIGRP - Configuration
mdyabi

Le routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick GelasLe routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick Gelas
syvortsotin

chapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptxchapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptx
MerazgaAmmar1

routage Ad hoc ZRP
routage Ad hoc ZRProutage Ad hoc ZRP
routage Ad hoc ZRP
Mouna Maazoun

Protocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPngProtocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPng
Max Benana

routage.pdf
routage.pdfroutage.pdf
routage.pdf
abdsamadelom

Eigrp ccna v5
Eigrp ccna v5 Eigrp ccna v5
Eigrp ccna v5
Meriama Benrqiq

Général réseau typologie et architecture
Général réseau typologie et architecture Général réseau typologie et architecture
Général réseau typologie et architecture
Manuel Cédric EBODE MBALLA

Protocole OSPF
Protocole OSPFProtocole OSPF
Protocole OSPF
Thomas Moegli

EIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relayEIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relay
mdyabi


Similaire à notions de routage IP (20)

Le protocole rip
Le protocole rip Le protocole rip
Le protocole rip

IPV6
IPV6IPV6
IPV6

Routage
RoutageRoutage
Routage

leprotocoleriptoutescesversion-170309205133 (1).pptx
leprotocoleriptoutescesversion-170309205133 (1).pptxleprotocoleriptoutescesversion-170309205133 (1).pptx
leprotocoleriptoutescesversion-170309205133 (1).pptx

SDH technology
SDH technologySDH technology
SDH technology

SDH
SDHSDH
SDH

EIGRP - Configuration
EIGRP - ConfigurationEIGRP - Configuration
EIGRP - Configuration

Le routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick GelasLe routage dans l’internet par jean Patrick Gelas
Le routage dans l’internet par jean Patrick Gelas

Coursdsp tdi
Coursdsp tdiCoursdsp tdi
Coursdsp tdi

Smi5 cours partie2
Smi5 cours partie2Smi5 cours partie2
Smi5 cours partie2

chapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptxchapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptx

routage Ad hoc ZRP
routage Ad hoc ZRProutage Ad hoc ZRP
routage Ad hoc ZRP

Protocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPngProtocole RIP1, RIP2, RIPng
Protocole RIP1, RIP2, RIPng

Routage
RoutageRoutage
Routage

routage.pdf
routage.pdfroutage.pdf
routage.pdf

Eigrp ccna v5
Eigrp ccna v5 Eigrp ccna v5
Eigrp ccna v5

M1.3.pdf
M1.3.pdfM1.3.pdf
M1.3.pdf

Général réseau typologie et architecture
Général réseau typologie et architecture Général réseau typologie et architecture
Général réseau typologie et architecture

Protocole OSPF
Protocole OSPFProtocole OSPF
Protocole OSPF

EIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relayEIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relay


Plus de mohamednacim

Networking
NetworkingNetworking
Networking
mohamednacim

Perl tutorial
Perl tutorial Perl tutorial
Perl tutorial
mohamednacim

l'analyse financière
l'analyse financièrel'analyse financière
l'analyse financière
mohamednacim

Mohasabamalia v2
Mohasabamalia v2Mohasabamalia v2
Mohasabamalia v2
mohamednacim

المحاسبة المالية
المحاسبة الماليةالمحاسبة المالية
المحاسبة المالية
mohamednacim

الذكاء الإصطناعي
الذكاء الإصطناعيالذكاء الإصطناعي
الذكاء الإصطناعي
mohamednacim

Introduction to oracle databases
Introduction to oracle databasesIntroduction to oracle databases
Introduction to oracle databases
mohamednacim

Spss
SpssSpss
بحث حول الأليياف البصرية
بحث حول الأليياف البصريةبحث حول الأليياف البصرية
بحث حول الأليياف البصرية
mohamednacim

بحث حول الأليياف البصرية
بحث حول الأليياف البصريةبحث حول الأليياف البصرية
بحث حول الأليياف البصرية
mohamednacim

التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS
التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS
التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS
mohamednacim

التحليل الاحصائي Spss
التحليل الاحصائي Spss التحليل الاحصائي Spss
التحليل الاحصائي Spss
mohamednacim

Byt of ByteofPython arabic
Byt of ByteofPython arabicByt of ByteofPython arabic
Byt of ByteofPython arabic
mohamednacim

maintenance informatique
maintenance informatiquemaintenance informatique
maintenance informatique
mohamednacim

Les bases du pc
Les bases du pcLes bases du pc
Les bases du pc
mohamednacim

الشامل في الشبكات
الشامل في الشبكاتالشامل في الشبكات
الشامل في الشبكات
mohamednacim

شبكات الكمبيوتر
شبكات الكمبيوترشبكات الكمبيوتر
شبكات الكمبيوتر
mohamednacim

Vba course
Vba courseVba course
Vba course
mohamednacim

Introduction to oracle databases
Introduction to oracle databasesIntroduction to oracle databases
Introduction to oracle databases
mohamednacim

Programming in pasca l
Programming in pasca lProgramming in pasca l
Programming in pasca l
mohamednacim


Plus de mohamednacim (20)

Networking
NetworkingNetworking
Networking

Perl tutorial
Perl tutorial Perl tutorial
Perl tutorial

l'analyse financière
l'analyse financièrel'analyse financière
l'analyse financière

Mohasabamalia v2
Mohasabamalia v2Mohasabamalia v2
Mohasabamalia v2

المحاسبة المالية
المحاسبة الماليةالمحاسبة المالية
المحاسبة المالية

الذكاء الإصطناعي
الذكاء الإصطناعيالذكاء الإصطناعي
الذكاء الإصطناعي

Introduction to oracle databases
Introduction to oracle databasesIntroduction to oracle databases
Introduction to oracle databases

Spss
SpssSpss
Spss

بحث حول الأليياف البصرية
بحث حول الأليياف البصريةبحث حول الأليياف البصرية
بحث حول الأليياف البصرية

بحث حول الأليياف البصرية
بحث حول الأليياف البصريةبحث حول الأليياف البصرية
بحث حول الأليياف البصرية

التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS
التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS
التحليل الإحصائي للمتغيرات المتعددة باستخدام برنامج SPSS

التحليل الاحصائي Spss
التحليل الاحصائي Spss التحليل الاحصائي Spss
التحليل الاحصائي Spss

Byt of ByteofPython arabic
Byt of ByteofPython arabicByt of ByteofPython arabic
Byt of ByteofPython arabic

maintenance informatique
maintenance informatiquemaintenance informatique
maintenance informatique

Les bases du pc
Les bases du pcLes bases du pc
Les bases du pc

الشامل في الشبكات
الشامل في الشبكاتالشامل في الشبكات
الشامل في الشبكات

شبكات الكمبيوتر
شبكات الكمبيوترشبكات الكمبيوتر
شبكات الكمبيوتر

Vba course
Vba courseVba course
Vba course

Introduction to oracle databases
Introduction to oracle databasesIntroduction to oracle databases
Introduction to oracle databases

Programming in pasca l
Programming in pasca lProgramming in pasca l
Programming in pasca l


Dernier

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
dokposeverin

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION
Sékou Oumar SYLLA

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme
M2i Formation

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
siemaillard

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques
lebaobabbleu

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)
lebaobabbleu

L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
Faga1939


Dernier (15)

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)

L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...


notions de routage IP

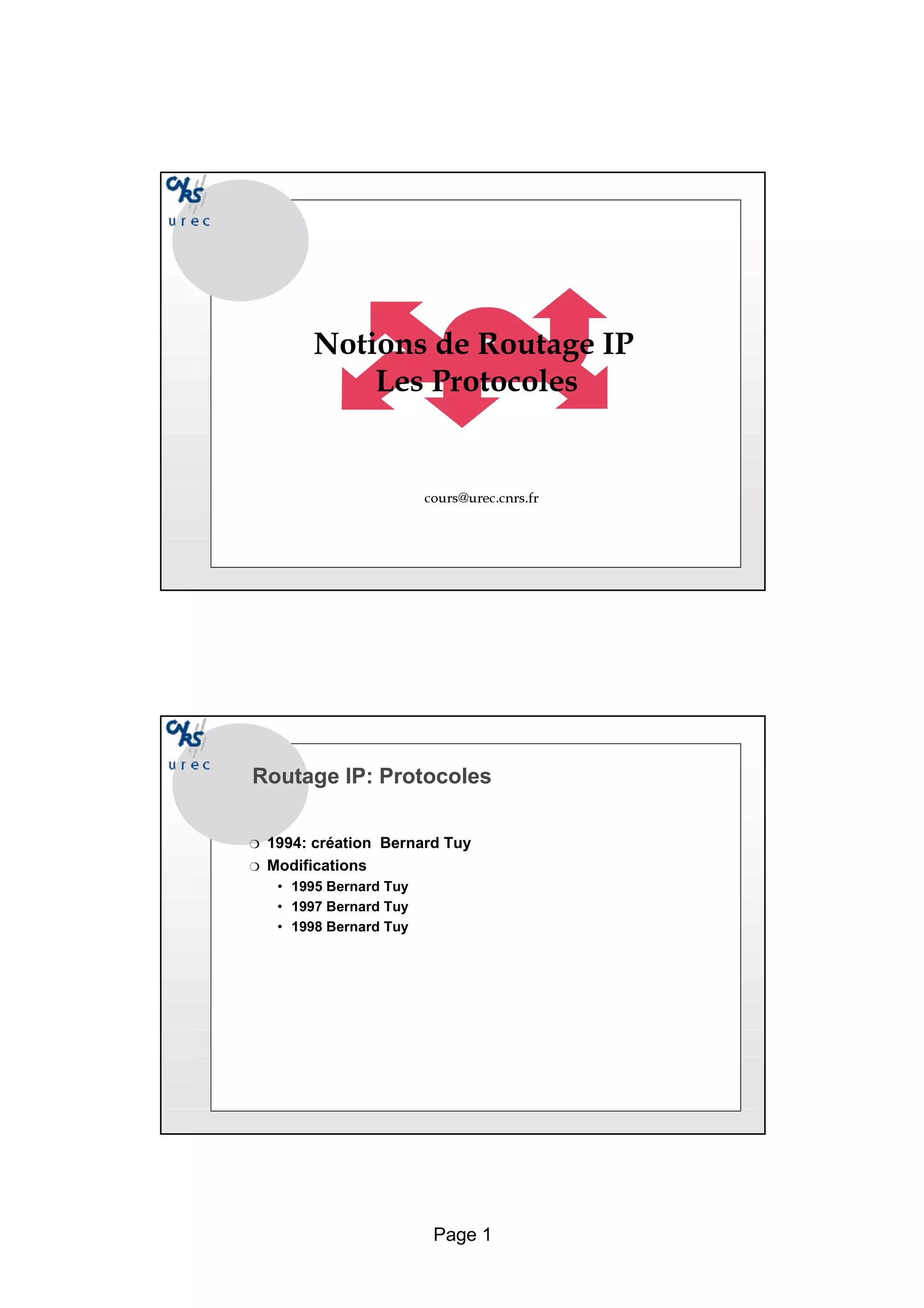

  • 1. Page 1 1RWLRQV GH 5RXWDJH ,3 /HV 3URWRFROHV FRXUV#XUHFFQUVIU Routage IP: Protocoles r 1994: création Bernard Tuy r Modifications • 1995 Bernard Tuy • 1997 Bernard Tuy • 1998 Bernard Tuy
  • 2. Page 2 Plan r Les protocoles de Routage IP • Généralités • RIP (2) • IGRP • OSPF • EGP (2) • BGP • CIDR r Evolutions • IPv6 et les protocoles de routage Rappels r Equipement de routage : • équipement connecté à 2 réseaux au moins (ou 2 sous-réseaux) r Routage basé sur l'@IP du destinataire • Un routeur ne connait que l’@IP du prochain routeur (next hop) • remise directe (stations sur le même segment physique) : ARP – ARP @IP_destination • ou par l'intermédiaire d'un (plusieurs routeurs) : proxy ARP – ARP @IP_NextHop r La Table de routage • chaque équipement de routage possède une table de routage – unicast (et éventuellement multicast)
  • 3. Page 3 Rappels (2) r Routage statique : • route add | delete @IP_destination @IP_router metric • route default @IP_destination metric • ip route @IP_destination netmask @IP_routeur r Routage dynamique : • échange périodique des tables de routage • mise à jour automatique de la table de routage Les Protocoles de Routage IP r Pourquoi utiliser un protocole de routage ? = pallier les inconvénients du routage statique : • boucles de routage, routages asymétriques • trous noirs, routages aberrants ... r Routage au sein d’un Autonomous System (AS) • Interior Protocol = RIP, OSPF, IGRP ... r Routage entre deux AS • Exterior Protocol = EGP, BGP ...
  • 4. Page 4 Classification des Protocoles de Routage r Interior / Exterior r Distance Vector / Link State Distance Vector Protocols r Algorithm de Bellman-Ford : • Chaque routeur diffuse à tous ses voisins : – la liste des réseaux (destinations) qu'il sait atteindre, – le nombre de sauts à effectuer – l'@IP du routeur à utiliser, • A réception de ces informations : – chaque routeur met à jour sa table de routage
  • 5. Page 5 Distance Vector Protocols (2) r Avantage : • C’est simple ! • et interopérable r Inconvénients : • Convergence peut être longue dans un réseau de grande dimension – calcul des routes réparti entre tous les routeurs • la notion de distance ne peut rendre compte de tout ... • le volume des informations échangées est directement proportionnel aux nombres de réseaux Link State Protocols Chaque routeur : r Surveille activement l'état de toutes ses liaisons r diffuse cet état à tous les autres routeurs r Construit à partir de ces informations une carte topologique complète du réseau r Calcule les routes de plus court chemin • Algorithme de Dijkstra
  • 6. Page 6 Link State Protocols (2) r Avantages : • Chaque routeur calcule indépendamment la carte du réseau • le volume des informations échangées ne dépend pas du nombre de réseaux r Inconvénients : • Le calcul peut être très complexe. Distance Vector Interior Protocols R.I.P et ses évolutionsR.I.P et ses évolutions r Routing Information Protocol (RIP) • cf le cours de la première partie • RFC 1058 • a servi de base pour de nombreux autres protocoles – AppleTalk, Novel / IPX, Banyan Vines ... • messages UDP sur le port 520 • broadcasts toutes les 30 secondes r RIP v 2 • RFC 1387 et RFC 1388 • permet le routage des sous-réseaux (véhicule le netmask) • identifie les routes externes utlisées par un EGP • interopère raisonnablement avec RIP v 1 • diffusion multicast (224.0.0.9) plutôt que broadcast • authentification
  • 7. Page 7 Distance Vector Interior Protocols (2) I.G.R.PI.G.R.P r Interior Gateway Routing Protocol (IGRP) • Propriétaire Cisco • Broadcasts de mise à jour toutes les 90 secondes • mesures de protection contre les boucles de routage • routage des sous-réseaux • routage multi-chemins (secours + load balancing) – la table de routage peut avoir plus d'un chemin pour atteindre une même destination – chaque chemin = @_prochain_routeur, N°_interface – avantages : • secours automatique si un chemin devient indisponible • partage du trafic entre les chemins de métriques voisines • gestion des routes par défaut (candidates) Distance Vector Interior Protocols (2) I.G.R.PI.G.R.P r La métrique composite d'IGRP • la métrique tient compte de : – la bande passante (B) – le délai de propagation (D) – la charge de la liaison (C) – et sa fiabilité (F) = B et D sont des caractéristiques statiques de la liaison = C et F sont des variables dynamiques calculées par le routeur. r avantages : • affiner le routage en fonction des besoins, des côuts des ressources , de la redondance ... • en faisant varier les composantes de la métrique. r Evolution : • Extended IGRP (E-IGRP)
  • 8. Page 8 Link State Interior Protocols O.S.P.FO.S.P.F r Open Shortest Path First (OSPF) • RFC 1583 • Implante l’algorithme SPF de Dijkstra • Le routage est hiérarchisé pour simplifier le calcul des routes : – le Système Autonome (AS) est découpé en AREA • une Area est un ensemble de réseaux contigüs • chaque AREA se comporte comme un réseau indépendant • elle ne connait que l'état des liaisons internes à l'AREA • Deux niveaux de routage : – intra Area – inter Area O.S.P.F : les Aires (Area) r On distingue 3 classes d’Aires : • l’Aire backbone (Area 0) – chemin obligatoire pour passer d'une aire à l'autre • les Aires secondaires – Tous les noeuds de routage ont une vue complète de la carte du réseau – ils calculent localement la meilleure route entre une source et une destination. • les Aires terminales (stub area) – même comportement que les aires secondaires – sauf : ne mémorisent pas les informations sur les routes externes – Toutes les routes externes sont récapitulées dans une route par défaut
  • 9. Page 9 O.S.P.FO.S.P.F : les Aires AREA 0 AREA 1 AREA 2 AREA 3 AREA 4 AREA 5 Area Border Router Système Autonome XYZ Aires secondaires Aires terminales O.S.P.F (2)O.S.P.F (2) r OSPF • Calcule des coûts en guise de métriques • Sait router les sous-réseaux, • par types de service, • permet le load balancing • Inclut un système d'authentification des messages échangés • Envoie un LSA (Link state Announcement) – quand l'état d'une ligne change – ou toutes les 30 minutes.
  • 10. Page 10 Exterior Protocols E.G.PE.G.P (RFC 9O4 et 911) r Exterior Gateway Protocol (EGP) • cf cours 1 ère partie • échanges entre routeurs déclarés comme pairs (peers) • situés sur un même réseau : réseau source = tout le trafic entre 2 AS passe par le même chemin physique EGP ne doit pas donner d'information sur des réseaux situés en dehors de son AS Exterior Protocols (2) B.G.P (RFC 1105 ...)B.G.P (RFC 1105 ...) r Border Gateway Protocol (BGP) • RFC 1105, BGP-1 • RFC 1163, BGP-2 • RFC 1267, BGP-3 Ni vraiment distance vector ni vraiment link state • transmet le chemin d’AS entre la source et la destination – détection simple et efficace des boucles r Adapté à des topologie complexes (maillées) • Echange des informations de routage par une connexion TCP (port 179) • inclut un système d'authentification des messages échangés • Peut aussi être utilisé comme protocole de routage interne (I- BGP)
  • 11. Page 11 B.G.P. et le chemin d’A.S AS-Campus AS Entreprise AS Res. Régional S D Chemin d'AS = AS-Campus / AS-RR / AS-Entr. B.G.P (2) r Avantages : – Convergence rapide – Mises à jour incrémentales = gain de BW et de CPU – Cohérence des métriques entre routages interne et externe r BGG est LE protocole de routage externe moderne • version 4 : RFC 1654 et RFC 1655
  • 12. Page 12 C.I.D.R r Classless Inter Domain Routing (CIDR) pourquoi faire ? r 2 problèmes à résoudre : = épuisement des adresses réseau de classe B (16.384) (# 50% alloués dès 1992, l'épuisement était planifié pour 1994) • pallié par allocation de réseaux de classe C 2 millions de réseaux de classe C = explosion de la taille des tables de routage ... NSFnet, janvier 1993 : 9000 réseaux connectés janvier 1994 : 21400 ... et de la mémoire des routeurs C.I.D.R (2) r Solutions à court terme : • découper les réseaux de classe A – en utilisant la technique des masques (subnet mask) . – 1 réseau de classe A permet d'adresser 16 millions de hosts = allocation de réseaux sans classe (classless) • agréger les tables de routage : = allouer aux utilisateurs des réseaux de classe C contigus des réseaux contigus ont les mêmes bits de poids fort : ils ont même préfixe = grouper les préfixes par région, prestataires ... = router les préfixes des supernets (ou agrégats) une seule entrée par agrégat dans la table de routage suffit
  • 13. Page 13 C.I.D.R (3) : exemple • 193.127.32.0 = 193.127.32.0 255.255.255.0 = 193.127.32.0 / 24 • 193.127.33.0 = 193.127.33.0 255.255.255.0 = 193.127.33.0 / 24 • les 2 réseaux explicites 193.127.32.0 et 193.127.33.0 sont agrégés en 193.127.32.0 255.255.254.0 • l’ agrégat est noté : 193.127.32.0 / 23 il désigne le couple préfixe / nb bits masque dans la table de routage, il représente les 2 réseaux 193.127.32.0 et 193.127.33.0 CIDR : exemple (suite) • 32 = 0010 0000 netmask 254 = 1111 1110 (7 bits) • 33 = 0010 0001 le dernier bit peut donc être 0 ou 1 = la suite de 1 du netmask doit être continue ainsi 253 (1111 1101) et 250 (1111 1010) ne sont pas adéquats, mais 252 (1111 1100) et 248 (1111 1000) conviennent
  • 14. Page 14 C.I.D.R (4) r Correspondance Netmask / nombre de réseaux de l'agrégat : • 255 = / 24 R = 1 • 254 = / 23 R = 2 • 252 = / 22 R = 4 • 248 = / 21 R = 8 • 240 = / 20 R = 16 • ... R = (255 - netmask) + 1 CIDR et BGP-4 • Implantation de CIDR : Ce nouveau découpage -sans classe, classless- des réseaux et l'agrégation des tables de routage = une nouvelle version de Border Gateway Protocol BGP-4 (RFC 1654 et RFC 1655)
  • 15. Page 15 CIDR et BGP-4 (2) r Quelques remarques en guise de conclusion : • pour que l'agrégation des tables de routage soit efficace = il faut qu'elle soit utilisée par tous les prestataires de connectivité IP qui échangent des informations de routage entre eux. • dès qu'un prestataire utilise l'option d'agrégation de BGP4 = tous ceux qui échangent des informations de routage avec lui vont devoir faire de même • ... et inversement • l'agrégation sans trou versus l'agrégation de gros blocs • Que se passe t-il quand un utilisateur change de prestataire de service (renumérotation ...?) • la technique d'agrégation des réseaux dans les tables de routage a permis de gagner une année, dans le processus d'inflation ... I.P version 6 r Solution à long terme : IPv6 ou IP Next Generation – permet un adressage hiérarchique sur 16 octets (128 bits) = une meilleure agrégation des tables de routage – de nombreuses fonctionnalités seront ajoutées aux protocoles de routage (sécurité, multicast ...) • les protocoles en cours de développement / tests : – RIPv6, (RIPng) – OSPFv6 – BGP 4+ (ou BGP 5?)
