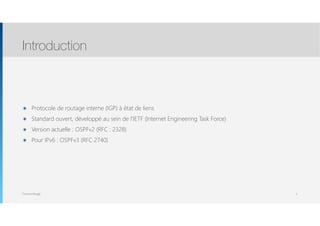

Thomas Moegli ๏ Protocole de routage interne (IGP) à état de liens ๏ Standard ouvert, développé au sein de l’IETF (Internet Engineering Task Force) ๏ Version actuelle : OSPFv2 (RFC : 2328) ๏ Pour IPv6 : OSPFv3 (RFC 2740) Introduction 2

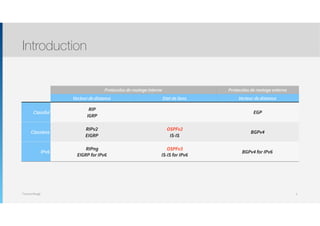

Thomas Moegli Introduction 3 Protocoles de routage interne Protocoles de routage externe Vecteur de distance Etat de liens Vecteur de distance Classful RIP IGRP EGP Classless RIPv2 EIGRP OSPFv2 IS-IS BGPv4 IPv6 RIPng EIGRP for IPv6 OSPFv3 IS-IS for IPv6 BGPv4 for IPv6

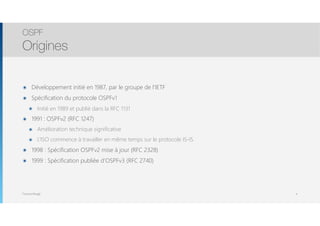

Thomas Moegli ๏ Développement initié en 1987, par le groupe de l’IETF ๏ Spécification du protocole OSPFv1 ๏ Initié en 1989 et publié dans la RFC 1131 ๏ 1991 : OSPFv2 (RFC 1247) ๏ Amélioration technique significative ๏ L’ISO commence à travailler en même temps sur le protocole IS-IS ๏ 1998 : Spécification OSPFv2 mise à jour (RFC 2328) ๏ 1999 : Spécification publiée d’OSPFv3 (RFC 2740) OSPF Origines 4
Thomas Moegli ๏ Limitations de RIP ๏ Limite de 15 sauts : Impossible de communiquer avec un poste distancée de plus de 15 routeurs ๏ Pas de support VLSM ๏ Protocole de routage Classfull ๏ Transfert de l’intégralité de la table de routage aux voisins ๏ Diffusion générale ๏ Décisions de routage basées uniquement sur la distance ๏ Pas de notion de coût, délai, bande passante ๏ Pas de hiérarchie, zones permettant le regroupement et simplification des tables de routage ๏ Réseau plat OSPF Comparatif avec protocole RIP 5

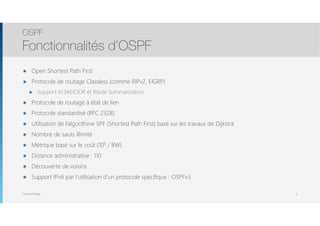

Thomas Moegli ๏ Open Shortest Path First ๏ Protocole de routage Classless (comme RIPv2, EIGRP) ๏ Support VLSM/CIDR et Route Summarization ๏ Protocole de routage à état de lien ๏ Protocole standardisé (RFC 2328) ๏ Utilisation de l’algorithme SPF (Shortest Path First) basé sur les travaux de Dijkstra ๏ Nombre de sauts illimité ๏ Métrique basé sur le coût (108 / BW) ๏ Distance administrative : 110 ๏ Découverte de voisins ๏ Support IPv6 par l’utilisation d’un protocole spécifique : OSPFv3 OSPF Fonctionnalités d’OSPF 6
Protocole OSPF Fonctionnement

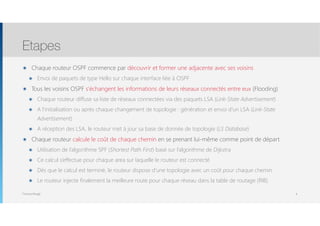

Thomas Moegli ๏ Chaque routeur OSPF commence par découvrir et former une adjacente avec ses voisins ๏ Envoi de paquets de type Hello sur chaque interface liée à OSPF ๏ Tous les voisins OSPF s’échangent les informations de leurs réseaux connectés entre eux (Flooding) ๏ Chaque routeur diffuse sa liste de réseaux connectées via des paquets LSA (Link-State Advertisement) ๏ A l’initialisation ou après chaque changement de topologie : génération et envoi d’un LSA (Link-State Advertisement) ๏ A réception des LSA, le routeur met à jour sa base de donnée de topologie (LS Database) ๏ Chaque routeur calcule le coût de chaque chemin en se prenant lui-même comme point de départ ๏ Utilisation de l’algorithme SPF (Shortest Path First) basé sur l’algorithme de Dijkstra ๏ Ce calcul s’effectue pour chaque area sur laquelle le routeur est connecté ๏ Dès que le calcul est terminé, le routeur dispose d’une topologie avec un coût pour chaque chemin ๏ Le routeur injecte finalement la meilleure route pour chaque réseau dans la table de routage (RIB) Etapes 8
Thomas Moegli ๏ La base de données de la topologie du réseau contient la liste de tous les sous-réseaux connus du routeur ainsi que l’identité du routeur permettant de faire la liaison avec les sous-réseaux ๏ Nécessite que chaque routeur doit posséder un identifiant unique global sur le sous-réseau ๏ Identifiant appelé Router-ID (RID) Identification d’un routeur 9

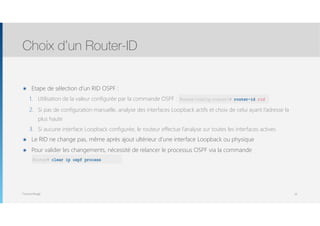

Thomas Moegli ๏ Etape de sélection d’un RID OSPF : 1. Utilisation de la valeur configurée par la commande OSPF : router-id rid 2. Si pas de configuration manuelle, analyse des interfaces Loopback actifs et choix de celui ayant l’adresse la plus haute 3. Si aucune interface Loopback configurée, le routeur effectue l’analyse sur toutes les interfaces actives ๏ Le RID ne change pas, même après ajout ultérieur d’une interface Loopback ou physique ๏ Pour valider les changements, nécessité de relancer le processus OSPF via la commande
 clear ip ospf process Choix d’un Router-ID 10 Router(config-router)# router-id rid Router# clear ip ospf process

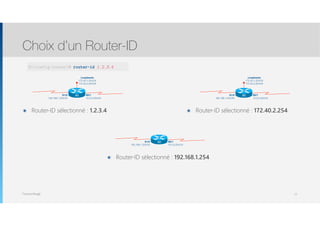

Thomas Moegli ๏ Router-ID sélectionné : 1.2.3.4 Choix d’un Router-ID 11 R1 Loopbacks 172.40.1.254/24 172.40.2.254/24 S0/1 10.0.0.254/24 S1/0 192.168.1.254/24 R1 Loopbacks 172.40.1.254/24 172.40.2.254/24 S0/1 10.0.0.254/24 S1/0 192.168.1.254/24 R1(config-router)# router-id 1.2.3.4 ๏ Router-ID sélectionné : 172.40.2.254 R1 S0/1 10.0.0.254/24 S1/0 192.168.1.254/24 ๏ Router-ID sélectionné : 192.168.1.254

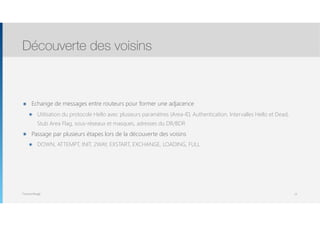

Thomas Moegli ๏ Echange de messages entre routeurs pour former une adjacence ๏ Utilisation du protocole Hello avec plusieurs paramètres (Area-ID, Authentication, Intervalles Hello et Dead, Stub Area Flag, sous-réseaux et masques, adresses du DR/BDR ๏ Passage par plusieurs étapes lors de la découverte des voisins ๏ DOWN, ATTEMPT, INIT, 2WAY, EXSTART, EXCHANGE, LOADING, FULL Découverte des voisins 12

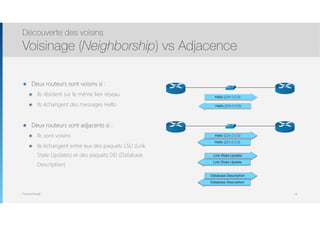

Thomas Moegli ๏ Deux routeurs sont voisins si : ๏ Ils résident sur le même lien réseau ๏ Ils échangent des messages Hello ๏ Deux routeurs sont adjacents si : ๏ Ils sont voisins ๏ Ils échangent entre eux des paquets LSU (Link State Updates) et des paquets DD (Database Description) Découverte des voisins Voisinage (Neighborship) vs Adjacence 13 Hello (224.0.0.5) Hello (224.0.0.5) Hello (224.0.0.5) Hello (224.0.0.5) Link State Update Link State Update Database Description Database Description

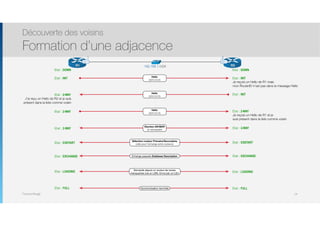

Thomas Moegli Découverte des voisins Formation d’une adjacence 14 R1 R2 G0/1 G0/1 192.168.1.0/24 .1 .2 Hello (224.0.0.5) Etat : DOWN Etat : DOWN Etat : INIT Etat : INIT Je reçois un Hello de R1 mais mon RouterID n’est pas dans le message Hello Hello (224.0.0.5) Etat : 2-WAY Etat : INIT J’ai reçu un Hello de R2 et je suis présent dans la liste comme voisin Hello (224.0.0.5) Etat : 2-WAY Etat : 2-WAY Je reçois un Hello de R1 et je suis présent dans la liste comme voisin Election DR/BDR (si nécessaire)Etat : 2-WAY Etat : 2-WAY Sélection routeur Primaire/Secondaire (utile pour l’échange entre routeurs)Etat : EXSTART Etat : EXSTART Echange paquets Database DescriptionEtat : EXCHANGE Etat : EXCHANGE Demande depuis un routeur de routes manquantes (via un LSR). Envoi par un LSU Etat : LOADING Etat : LOADING Synchronisation terminéeEtat : FULL Etat : FULL

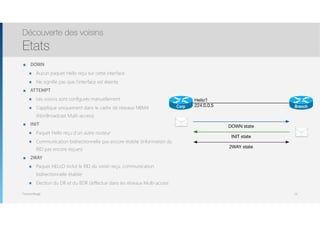

Thomas Moegli ๏ DOWN ๏ Aucun paquet Hello reçu sur cette interface ๏ Ne signifie pas que l’interface est éteinte ๏ ATTEMPT ๏ Les voisins sont configurés manuellement ๏ S’applique uniquement dans le cadre de réseaux NBMA (NonBroadcast Multi-access) ๏ INIT ๏ Paquet Hello reçu d’un autre routeur ๏ Communication bidirectionnelle pas encore établie (information du RID pas encore reçues) ๏ 2WAY ๏ Paquet HELLO inclut le RID du voisin reçu, communication bidirectionnelle établie ๏ Election du DR et du BDR s’effectue dans les réseaux Multi-access Découverte des voisins Etats 15 Corp Branch Hello? 224.0.0.5 DOWN state INIT state 2WAY state

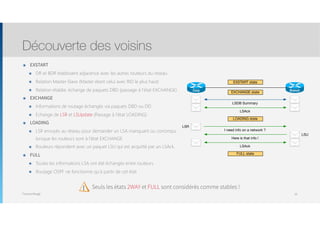

Thomas Moegli ๏ EXSTART ๏ DR et BDR établissent adjacence avec les autres routeurs du réseau ๏ Relation Master-Slave (Master étant celui avec RID le plus haut) ๏ Relation établie, échange de paquets DBD (passage à l’état EXCHANGE) ๏ EXCHANGE ๏ Informations de routage échangés via paquets DBD ou DD ๏ Echange de LSR et LSUpdate (Passage à l’état LOADING) ๏ LOADING ๏ LSR envoyés au réseau pour demander un LSA manquant ou corrompu lorsque les routeurs sont à l’état EXCHANGE ๏ Routeurs répondent avec un paquet LSU qui est acquitté par un LSAck. ๏ FULL ๏ Toutes les informations LSA ont été échangés entre routeurs ๏ Routage OSPF ne fonctionne qu’à partir de cet état Découverte des voisins 16 Corp Branch LSDB Summary LSAck EXSTART state EXCHANGE state LOADING state I need info on a network ? Here is that info ! LSAck FULL state LSR LSU Seuls les états 2WAY et FULL sont considérés comme stables !

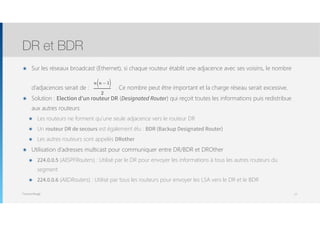

Thomas Moegli ๏ Sur les réseaux broadcast (Ethernet), si chaque routeur établit une adjacence avec ses voisins, le nombre

 d’adjacences serait de : . Ce nombre peut être important et la charge réseau serait excessive. ๏ Solution : Election d’un routeur DR (Designated Router) qui reçoit toutes les informations puis redistribue aux autres routeurs ๏ Les routeurs ne forment qu’une seule adjacence vers le routeur DR ๏ Un routeur DR de secours est également élu : BDR (Backup Designated Router) ๏ Les autres routeurs sont appelés DRother ๏ Utilisation d’adresses multicast pour communiquer entre DR/BDR et DROther ๏ 224.0.0.5 (AllSPFRouters) : Utilisé par le DR pour envoyer les informations à tous les autres routeurs du segment ๏ 224.0.0.6 (AllDRouters) : Utilisé par tous les routeurs pour envoyer les LSA vers le DR et le BDR DR et BDR 17 n n −1( ) 2

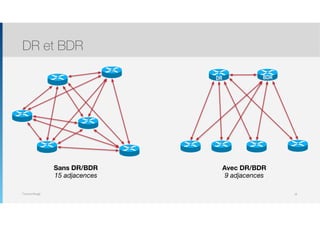

Thomas Moegli DR et BDR 18 DR BDR Sans DR/BDR 15 adjacences Avec DR/BDR 9 adjacences

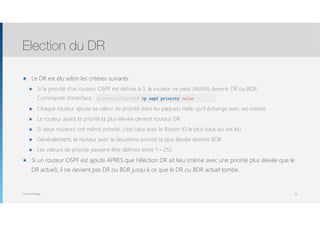

Thomas Moegli ๏ Le DR est élu selon les critères suivants : ๏ Si la priorité d’un routeur OSPF est définie à 0, le routeur ne peut JAMAIS devenir DR ou BDR
 Commande d’interface : ip ospf priority value ๏ Chaque routeur ajoute sa valeur de priorité dans les paquets Hello qu’il échange avec ses voisins ๏ Le routeur ayant la priorité la plus élevée devient routeur DR ๏ Si deux routeurs ont même priorité, c’est celui avec le Router ID le plus haut qui est élu ๏ Généralement, le routeur avec la deuxième priorité la plus élevée devient BDR ๏ Les valeurs de priorité peuvent être définies entre 1 – 255 ๏ Si un routeur OSPF est ajouté APRES que l’élection DR ait lieu (même avec une priorité plus élevée que le DR actuel), il ne devient pas DR ou BDR jusqu’à ce que le DR ou BDR actuel tombe. Election du DR 19 Router(config-if)# ip ospf priority value
Thomas Moegli ๏ Le routeur avec la plus haute priorité devient DR ๏ Le routeur avec la seconde plus haute priorité devient BDR ๏ Par défaut, la valeur de priorité est de 1 Election du DR 20 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 100 Priorité : 10 Priorité : 1 Priorité : 1 Router(config-if)# ip ospf priority 200 Router(config-if)# ip ospf priority 100 Router(config-if)# ip ospf priority 10 DR BDR DRother DRotherDRother

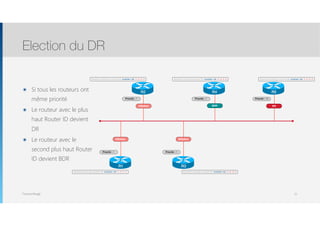

Thomas Moegli ๏ Si tous les routeurs ont même priorité ๏ Le routeur avec le plus haut Router ID devient DR ๏ Le routeur avec le second plus haut Router ID devient BDR Election du DR 21 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 100 Priorité : 10 Priorité : 1 Priorité : 1 Router(config-router)# router-id 2.2.2.2 Router(config-router)# router-id 4.4.4.4 Router(config-router)# router-id 5.5.5.5 DRBDRDRother DRotherDRother Router(config-router)# router-id 3.3.3.3Router(config-router)# router-id 1.1.1.1 Priorité : 1 Priorité : 1
Thomas Moegli ๏ Si un routeur est configuré avec une valeur de priorité à 0, il ne sera jamais DR ou BDR Election du DR 22 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 1 Priorité : 10 Priorité : 1 Priorité : 1 Router(config-router)# router-id 2.2.2.2 Router(config-router)# router-id 4.4.4.4 Router(config-router)# router-id 5.5.5.5 BDR DRother Router(config-router)# router-id 3.3.3.3Router(config-router)# router-id 1.1.1.1 Priorité : 1 Priorité : 0 DR DRother DRother Router(config-if)# ip ospf priority 0

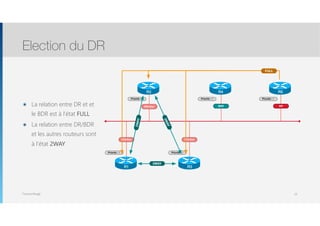

Thomas Moegli ๏ La relation entre DR et et le BDR est à l’état FULL ๏ La relation entre DR/BDR et les autres routeurs sont à l’état 2WAY Election du DR 23 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 1 Priorité : 10 Priorité : 1 Priorité : 1 BDR Priorité : 1 DR DRother Priorité : 1 DRother DRother FULL 2WAY 2WAY 2WAY

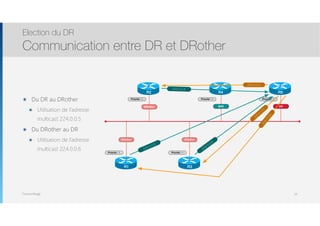

Thomas Moegli ๏ Du DR au DRother ๏ Utilisation de l’adresse multicast 224.0.0.5 ๏ Du DRother au DR ๏ Utilisation de l’adresse multicast 224.0.0.6 Election du DR Communication entre DR et DRother 24 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 1 Priorité : 10 Priorité : 1 Priorité : 1 BDR Priorité : 1 DR DRother Priorité : 1 DRother DRother 224.0.0.6 224.0.0.6 224.0.0.6 224.0.0.5 224.0.0.5 224.0.0.5
Thomas Moegli Election du DR Vérification 25 ๏ Commande : Router# show ip ospf neighbor R2# show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 4.4.4.4 0 FULL/ - 00:00:34 192.168.0.6 Serial0/0.2 3.3.3.3 0 FULL/ - 00:00:30 192.168.0.2 Serial0/0.1 1.1.1.1 1 FULL/DR 00:00:38 10.0.0.1 FastEthernet0/0 ๏ Commande : Router# show ip ospf interface interfaceID R2# show ip ospf interface Fa0/0 FastEthernet0/0 is up, line protocol is up Internet Address 10.0.0.2/30, Area 1 Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10 Transmit Delay is 1 sec, State BDR, Priority 1 Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1 Backup Designated router (ID) 2.2.2.2, Interface address 10.0.0.2 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:08 …

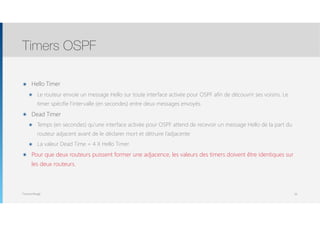

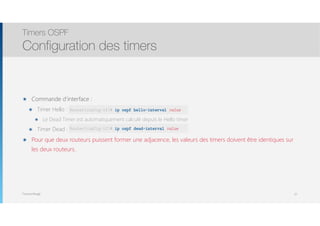

Thomas Moegli ๏ Hello Timer ๏ Le routeur envoie un message Hello sur toute interface activée pour OSPF afin de découvrir ses voisins. Le timer spécifie l’intervalle (en secondes) entre deux messages envoyés. ๏ Dead Timer ๏ Temps (en secondes) qu’une interface activée pour OSPF attend de recevoir un message Hello de la part du routeur adjacent avant de le déclarer mort et détruire l’adjacente ๏ La valeur Dead Time = 4 X Hello Timer ๏ Pour que deux routeurs puissent former une adjacence, les valeurs des timers doivent être identiques sur les deux routeurs. Timers OSPF 26
Thomas Moegli ๏ Commande d’interface : ๏ Timer Hello : ๏ Le Dead Timer est automatiquement calculé depuis le Hello timer ๏ Timer Dead : ๏ Pour que deux routeurs puissent former une adjacence, les valeurs des timers doivent être identiques sur les deux routeurs. Timers OSPF Configuration des timers 27 Router(config-if)# ip ospf hello-interval value Router(config-if)# ip ospf dead-interval value

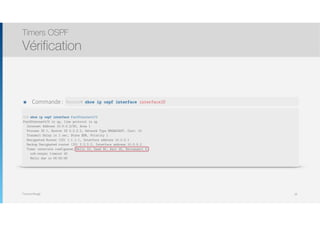

Thomas Moegli Timers OSPF Vérification 28 ๏ Commande : R2# show ip ospf interface FastEthernet0/0 FastEthernet0/0 is up, line protocol is up Internet Address 10.0.0.2/30, Area 1 Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10 Transmit Delay is 1 sec, State BDR, Priority 1 Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1 Backup Designated router (ID) 2.2.2.2, Interface address 10.0.0.2 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:06 Router# show ip ospf interface interfaceID

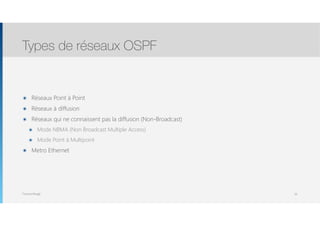

Thomas Moegli ๏ Réseaux Point à Point ๏ Réseaux à diffusion ๏ Réseaux qui ne connaissent pas la diffusion (Non-Broadcast) ๏ Mode NBMA (Non Broadcast Multiple Access) ๏ Mode Point à Multipoint ๏ Metro Ethernet Types de réseaux OSPF 29

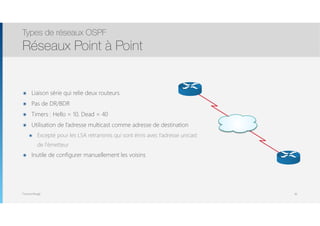

Thomas Moegli ๏ Liaison série qui relie deux routeurs ๏ Pas de DR/BDR ๏ Timers : Hello = 10, Dead = 40 ๏ Utilisation de l’adresse multicast comme adresse de destination ๏ Excepté pour les LSA retransmis qui sont émis avec l’adresse unicast de l’émetteur ๏ Inutile de configurer manuellement les voisins Types de réseaux OSPF Réseaux Point à Point 30

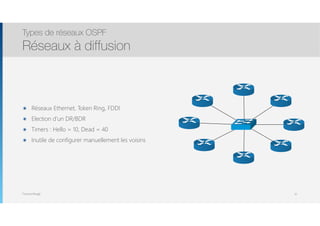

Thomas Moegli ๏ Réseaux Ethernet, Token Ring, FDDI ๏ Election d’un DR/BDR ๏ Timers : Hello = 10, Dead = 40 ๏ Inutile de configurer manuellement les voisins Types de réseaux OSPF Réseaux à diffusion 31
Thomas Moegli Frame-Relay ๏ Réseaux X.25, Frame Relay, ATM ๏ Pas de possibilité de diffusion, la découverte des voisins nécessite une configuration supplémentaire ๏ DR/BDR configuré statiquement ๏ Les réseaux NBMA, par leur définition, ne supportent pas le multicast (impossible d’élection DR/BDR dynamique) ๏ Les autres routeurs devraient être configurés avec une priorité OSPF à 0. ๏ Configuration manuelle des voisins avec la commande neighbor ๏ Timers : Hello = 30, Dead = 120 ๏ Multicast non supporté, l’ensemble des paquets OSPF est émis vers des adresses unicast ๏ Mot-clé utilisé pour désigner ce mode dans la configuration : non-broadcast Types de réseaux OSPF Mode Non Broadcast Multiple Access (NBMA) 32

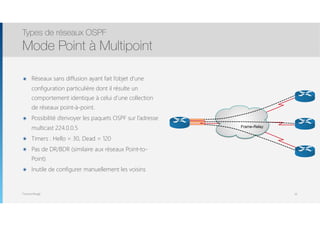

Thomas Moegli ๏ Réseaux sans diffusion ayant fait l’objet d’une configuration particulière dont il résulte un comportement identique à celui d’une collection de réseaux point-à-point. ๏ Possibilité d’envoyer les paquets OSPF sur l’adresse multicast 224.0.0.5 ๏ Timers : Hello = 30, Dead = 120 ๏ Pas de DR/BDR (similaire aux réseaux Point-to- Point) ๏ Inutile de configurer manuellement les voisins Types de réseaux OSPF Mode Point à Multipoint 33 Frame-Relay

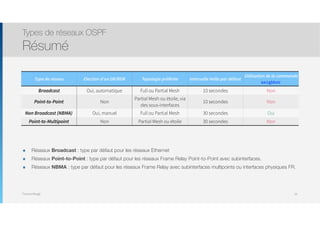

Thomas Moegli Types de réseaux OSPF Résumé 34 Type de réseau Election d’un DR/BDR Topologie préférée Intervalle Hello par défaut Utilisation de la commande neighbor Broadcast Oui, automatique Full ou Partial Mesh 10 secondes Non Point-to-Point Non Partial Mesh ou étoile, via des sous-interfaces 10 secondes Non Non Broadcast (NBMA) Oui, manuel Full ou Partial Mesh 30 secondes Oui Point-to-Multipoint Non Partial Mesh ou étoile 30 secondes Non ๏ Réseaux Broadcast : type par défaut pour les réseaux Ethernet ๏ Réseaux Point-to-Point : type par défaut pour les réseaux Frame Relay Point-to-Point avec subinterfaces. ๏ Réseaux NBMA : type par défaut pour les réseaux Frame Relay avec subinterfaces multipoints ou interfaces physiques FR.

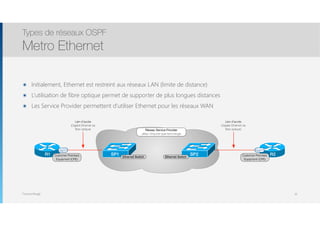

Thomas Moegli ๏ Initialement, Ethernet est restreint aux réseaux LAN (limite de distance) ๏ L’utilisation de fibre optique permet de supporter de plus longues distances ๏ Les Service Provider permettent d’utiliser Ethernet pour les réseaux WAN Types de réseaux OSPF Metro Ethernet 35 R2 Gig0/0 R1 SP1 SP2 Gig0/0 Réseau Service Provider utilise n’importe quel technologie Ethernet Switch Ethernet SwitchCustomer Premises Equipment (CPE) Customer Premises Equipment (CPE) Lien d’accès (Gigabit Ethernet via fibre optique) Lien d’accès (Gigabit Ethernet via fibre optique)

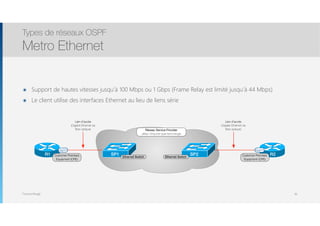

Thomas Moegli ๏ Support de hautes vitesses jusqu’à 100 Mbps ou 1 Gbps (Frame Relay est limité jusqu’à 44 Mbps) ๏ Le client utilise des interfaces Ethernet au lieu de liens série Types de réseaux OSPF Metro Ethernet 36 R2 Gig0/0 R1 SP1 SP2 Gig0/0 Réseau Service Provider utilise n’importe quel technologie Ethernet Switch Ethernet SwitchCustomer Premises Equipment (CPE) Customer Premises Equipment (CPE) Lien d’accès (Gigabit Ethernet via fibre optique) Lien d’accès (Gigabit Ethernet via fibre optique)

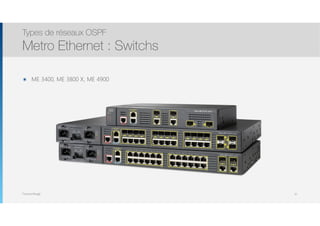

Thomas Moegli ๏ ME 3400, ME 3800 X, ME 4900 Types de réseaux OSPF Metro Ethernet : Switchs 37
Thomas Moegli ๏ Commande : Types de réseaux OSPF Vérification 38 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf interface Serial0/0.2 is up, line protocol is up Internet Address 192.168.0.5/30, Area 0 Process ID 1, Router ID 2.2.2.2, Network Type POINT_TO_POINT, Cost: 64 Enabled by interface config, including secondary ip addresses Transmit Delay is 1 sec, State POINT_TO_POINT Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:07 … FastEthernet0/0 is up, line protocol is up Internet Address 10.0.0.2/30, Area 1 Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10 Transmit Delay is 1 sec, State BDR, Priority 1 Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1 Backup Designated router (ID) 2.2.2.2, Interface address 10.0.0.2 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:06 Router# show ip ospf interface interfaceID

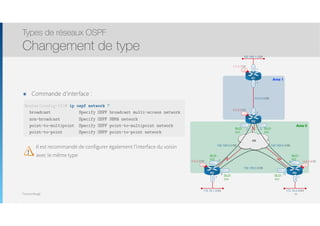

Thomas Moegli ๏ Commande d’interface : Types de réseaux OSPF Changement de type 39 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 Router(config-if)# ip ospf network ? broadcast Specify OSPF broadcast multi-access network non-broadcast Specify OSPF NBMA network point-to-multipoint Specify OSPF point-to-multipoint network point-to-point Specify OSPF point-to-point network Il est recommandé de configurer également l’interface du voisin avec le même type

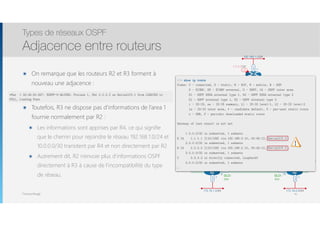

Thomas Moegli ๏ Deux routeurs peuvent former une adjacence même si leurs types de réseaux diffèrent ๏ Toutefois, même adjacents, ils ne s’échangeront pas d’informations de routage ๏ Exemple : ๏ Sur R2, on configure le type de réseau sur Non Broadcast : ๏ Commande : ๏ Le timer Hello est automatiquement configuré à 30s ๏ L’interface de R3 étant configuré sur Point-to-Point, le timer Hello est sur 10s ๏ L’adjacence ne peut plus se former ๏ Sur l’interface S0/0.1 de R3, on modifie de la valeur du timer Hello : ๏ Commande : Types de réseaux OSPF Adjacence entre routeurs 40 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2(config)# ip ospf network non-broadcast R3(config-if)# ip ospf hello-interval 30
Thomas Moegli ๏ On remarque que les routeurs R2 et R3 forment à nouveau une adjacence :
 ๏ Toutefois, R3 ne dispose pas d’informations de l’area 1 fournie normalement par R2 : ๏ Les informations sont apprises par R4, ce qui signifie que le chemin pour rejoindre le réseau 192.168.1.0/24 et 10.0.0.0/30 transitent par R4 et non directement par R2 ๏ Autrement dit, R2 n’envoie plus d’informations OSPF directement à R3 à cause de l’incompatibilité du type de réseau. Types de réseaux OSPF Adjacence entre routeurs 41 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 *Mar 1 00:45:50.647: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0.1 from LOADING to FULL, Loading Done R3# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/139] via 192.168.0.10, 00:45:12, Serial0/0.2 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/129] via 192.168.0.10, 00:45:12, Serial0/0.2 3.0.0.0/32 is subnetted, 1 subnets C 3.3.3.3 is directly connected, Loopback0 4.0.0.0/32 is subnetted, 1 subnets …

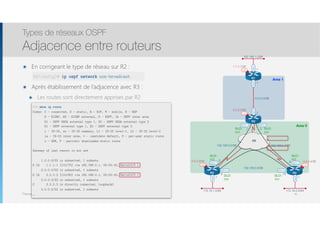

Thomas Moegli ๏ En corrigeant le type de réseau sur R2 :
 ๏ Après établissement de l’adjacence avec R3 : ๏ Les routes sont directement apprises par R2 Types de réseaux OSPF Adjacence entre routeurs 42 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R3# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/75] via 192.168.0.1, 00:03:16, Serial0/0.1 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/65] via 192.168.0.1, 00:03:16, Serial0/0.1 3.0.0.0/32 is subnetted, 1 subnets C 3.3.3.3 is directly connected, Loopback0 4.0.0.0/32 is subnetted, 1 subnets … R2(config)# ip ospf network non-broadcast

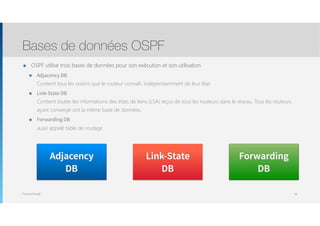

Thomas Moegli ๏ OSPF utilise trois bases de données pour son exécution et son utilisation ๏ Adjacency DB
 Contient tous les voisins que le routeur connaît, indépendamment de leur état ๏ Link-State DB
 Contient toutes les informations des états de liens (LSA) reçus de tous les routeurs dans le réseau. Tous les routeurs ayant convergé ont la même base de données. ๏ Forwarding DB
 aussi appelé table de routage Bases de données OSPF 43 Link-State
 DB Adjacency
 DB Forwarding
 DB

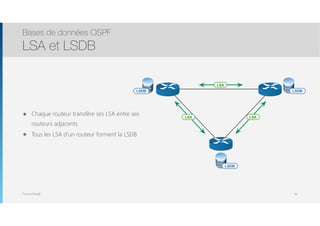

Thomas Moegli ๏ Chaque routeur transfère ses LSA entre ses routeurs adjacents ๏ Tous les LSA d’un routeur forment la LSDB Bases de données OSPF LSA et LSDB 44 LSA LSA LSA LSDB LSDB LSDB
Thomas Moegli Bases de données OSPF LSA et LSDB 45 LSA Entrée présente dans la LSDB ? N° de séquence différente ? Ignorer la LSA N° de séquence plus élevé ? Aller à l’étape A Envoi d’un LSU avec les nouvelles informations à la source FIN Etape A Ajout à la LSDB Envoi d’un LSAck Envoi massif de LSA Calcul SPF et calcul d’une nouvelle table de routage FIN Oui Oui Non Oui Non Non

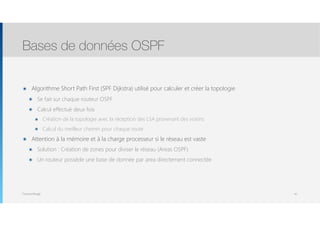

Thomas Moegli ๏ Caractéristiques des LSA ๏ Chaque LSA possède une durée de vie indiquée dans le champ Age du paquet LSA ๏ Par défaut, chaque LSA OSPF n’est valide que pour 30 minutes ๏ Si la LSA expire, le routeur ayant créé cette LSA renvoie celle-ci et incrémente le numéro de séquence Bases de données OSPF LSA et LSDB 46
Thomas Moegli ๏ Algorithme Short Path First (SPF Dijkstra) utilisé pour calculer et créer la topologie ๏ Se fait sur chaque routeur OSPF ๏ Calcul effectué deux fois ๏ Création de la topologie avec la réception des LSA provenant des voisins ๏ Calcul du meilleur chemin pour chaque route ๏ Attention à la mémoire et à la charge processeur si le réseau est vaste ๏ Solution : Création de zones pour diviser le réseau (Areas OSPF) ๏ Un routeur possède une base de donnée par area directement connectée Bases de données OSPF 47

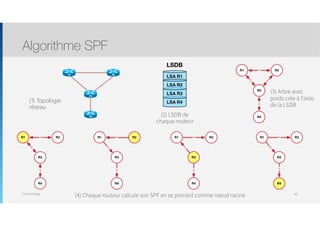

Thomas Moegli (1) Topologie réseau Algorithme SPF 48 R1 R2 R3 R4 LSA R1 LSA R4 LSA R3 LSA R2 LSDB (2) LSDB de chaque routeur R1 R2 R3 R4 1 2 5 3 (3) Arbre avec poids crée à l’aide de la LSDB R1 R2 R3 R4 1 2 3 R1 R2 R3 R4 1 2 3 R1 R2 R3 R4 1 2 3 R1 R2 R3 R4 1 2 3 (4) Chaque routeur calcule son SPF en se prenant comme nœud racine

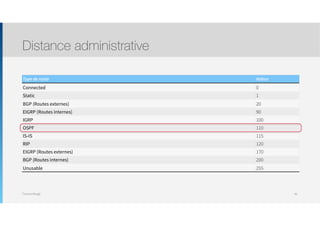

Thomas Moegli Distance administrative 49 Type de route Valeur Connected 0 Static 1 BGP (Routes externes) 20 EIGRP (Routes internes) 90 IGRP 100 OSPF 110 IS-IS 115 RIP 120 EIGRP (Routes externes) 170 BGP (Routes internes) 200 Unusable 255

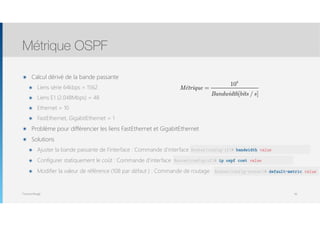

Thomas Moegli ๏ Calcul dérivé de la bande passante ๏ Liens série 64kbps = 1562 ๏ Liens E1 (2.048Mbps) = 48 ๏ Ethernet = 10 ๏ FastEthernet, GigabitEthernet = 1 ๏ Problème pour différencier les liens FastEthernet et GigabitEthernet ๏ Solutions ๏ Ajuster la bande passante de l’interface : Commande d’interface bandwidth ๏ Configurer statiquement le coût : Commande d’interface ip ospf cost ๏ Modifier la valeur de référence (108 par défaut ) : Commande de routage : ip ospf cost Métrique OSPF 50 Métrique = 108 Bandwidth[bits / s] Router(config-if)# bandwidth value Router(config-if)# ip ospf cost value Router(config-router)# default-metric value

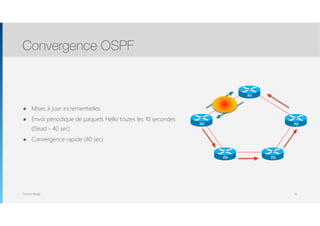

Thomas Moegli ๏ Mises à jour incrémentielles ๏ Envoi périodique de paquets Hello toutes les 10 secondes (Dead - 40 sec) ๏ Convergence rapide (40 sec) Convergence OSPF 51 R5 R1 R2 R3R4
Protocole OSPF Hiérarchie

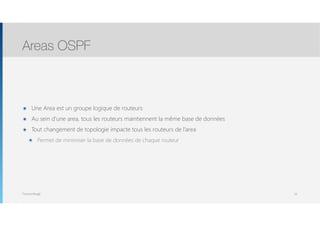

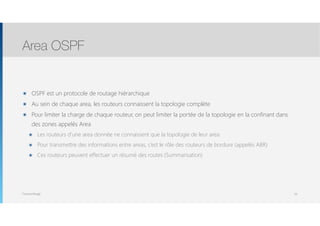

Thomas Moegli ๏ Une Area est un groupe logique de routeurs ๏ Au sein d’une area, tous les routeurs maintiennent la même base de données ๏ Tout changement de topologie impacte tous les routeurs de l’area ๏ Permet de minimiser la base de données de chaque routeur Areas OSPF 53
Thomas Moegli ๏ OSPF est un protocole de routage hiérarchique ๏ Au sein de chaque area, les routeurs connaissent la topologie complète ๏ Pour limiter la charge de chaque routeur, on peut limiter la portée de la topologie en la confinant dans des zones appelés Area ๏ Les routeurs d’une area donnée ne connaissent que la topologie de leur area ๏ Pour transmettre des informations entre areas, c’est le rôle des routeurs de bordure (appelés ABR) ๏ Ces routeurs peuvent effectuer un résumé des routes (Summarisation) Area OSPF 54

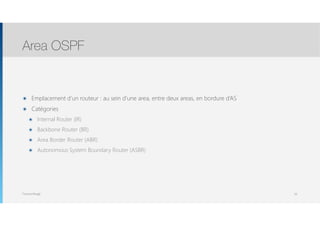

Thomas Moegli ๏ Emplacement d’un routeur : au sein d’une area, entre deux areas, en bordure d’AS ๏ Catégories ๏ Internal Router (IR) ๏ Backbone Router (BR) ๏ Area Border Router (ABR) ๏ Autonomous System Boundary Router (ASBR) Area OSPF 55

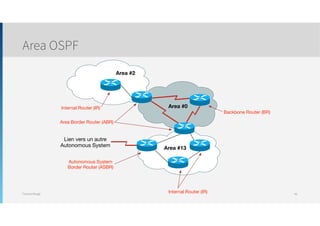

Thomas Moegli Area OSPF 56 Area #0 Area #13 Area #2 Lien vers un autre Autonomous System Internal Router (IR) Internal Router (IR) Backbone Router (BR) Area Border Router (ABR) Autonomous System Border Router (ASBR)

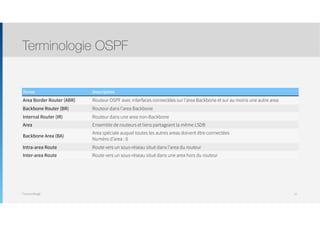

Thomas Moegli Terminologie OSPF 57 Terme Description Area Border Router (ABR) Routeur OSPF avec interfaces connectées sur l’area Backbone et sur au moins une autre area Backbone Router (BR) Routeur dans l’area Backbone Internal Router (IR) Routeur dans une area non-Backbone Area Ensemble de routeurs et liens partageant la même LSDB Backbone Area (BA) Area spéciale auquel toutes les autres areas doivent être connectées Numéro d’area : 0 Intra-area Route Route vers un sous-réseau situé dans l’area du routeur Inter-area Route Route vers un sous-réseau situé dans une area hors du routeur

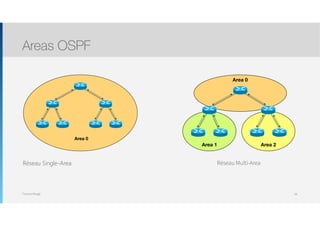

Thomas Moegli Réseau Single-Area Areas OSPF 58 Area 0 Area 2 Area 0 Area 1 Réseau Multi-Area
Thomas Moegli ๏ Les routeurs internes dans une zone ne doivent connaître que la LS Database de leur zone ๏ Réduction de la charge mémoire ๏ Les routeurs ne doivent recalculer leur LS Database que si un changement de topologie intervient dans leur zone ๏ Charge CPU pour exécuter l’algorithme SPF réduit ๏ Temps de convergence augmenté ๏ Moins d’annonces circulent sur le réseau (Charge réduite de la bande passante) Avantage des areas OSPF 59

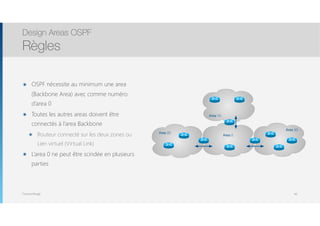

Thomas Moegli ๏ OSPF nécessite au minimum une area (Backbone Area) avec comme numéro d’area 0 ๏ Toutes les autres areas doivent être connectés à l’area Backbone ๏ Routeur connecté sur les deux zones ou Lien virtuel (Virtual Link) ๏ L’area 0 ne peut être scindée en plusieurs parties Design Areas OSPF Règles 60 Area 20 Area 10 Area 30 Area 0

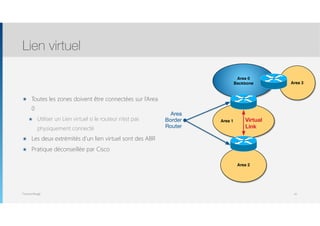

Thomas Moegli ๏ Toutes les zones doivent être connectées sur l’Area 0 ๏ Utiliser un Lien virtuel si le routeur n’est pas physiquement connecté ๏ Les deux extrémités d’un lien virtuel sont des ABR ๏ Pratique déconseillée par Cisco Lien virtuel 61 Area 3 Area 2 Area 1 Area 0 Backbone Virtual Link Area Border Router
Protocole OSPF Configuration

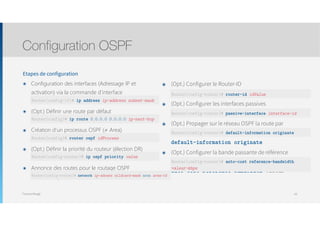

Thomas Moegli Etapes de configuration ๏ Configuration des interfaces (Adressage IP et activation) via la commande d’interface
 ip address ip-address subnet-mask ๏ (Opt.) Définir une route par défaut
 ip route 0.0.0.0 0.0.0.0 ip_next_hop ๏ Création d’un processus OSPF (≠ Area)
 router ospf id_process ๏ (Opt.) Définir la priorité du routeur (élection DR)
 ip ospf priority value ๏ Annonce des routes pour le routage OSPF
 network ip-adress wildcard-mask area area-id Configuration OSPF 63 ๏ (Opt.) Configurer le Router-ID
 router-id id-value ๏ (Opt.) Configurer les interfaces passives
 passive-interface interface-id ๏ (Opt.) Propager sur le réseau OSPF la route par défaut
 default-information originate ๏ (Opt.) Configurer la bande passante de référence pour les calculs de métrique
 auto-cost reference-bandwidth valeur- Router(config-if)# ip address ip-address subnet-mask Router(config)# ip route 0.0.0.0 0.0.0.0 ip-next-hop Router(config)# router ospf idProcess Router(config-router)# ip ospf priority value Router(config-router)# network ip-adress wildcard-mask area area-id Router(config-router)# router-id idValue Router(config-router)# passive-interface interface-id Router(config-router)# default-information originate Router(config-router)# auto-cost reference-bandwidth valeur-kbps

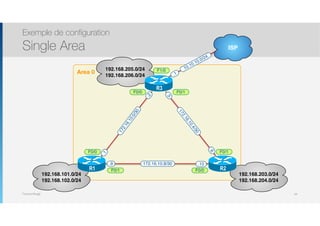

Thomas Moegli Exemple de configuration Single Area 64 Area 0 ISP F1/0 172.16.10.0/30 172.16.10.4/30 172.16.10.8/30 .1 .2 .5 .6 .9 .10 10.10.10.0/24 .1 F0/0 F0/1 F0/0 F0/1 F0/0F0/1 192.168.101.0/24 192.168.102.0/24 192.168.203.0/24 192.168.204.0/24 192.168.205.0/24 192.168.206.0/24 R1 R3 R2
Thomas Moegli Configuration pour R1 Exemple de configuration Single Area 65 R1# config t R1(config)# interface FastEthernet0/0 R1(config-if)# ip add 172.16.10.1 255.255.255.252 R1(config-if)# no shutdown R1(config-if)# interface FastEthernet0/1 R1(config-if)# ip add 172.16.10.9 255.255.255.252 R1(config-if)# no shutdown R1(config-if)# int Lo1 R1(config-if)# ip add 192.168.101.1 255.255.255.0 R1(config-if)# int Lo2 R1(config-if)# ip add 192.168.102.1 255.255.255.0
Thomas Moegli Configuration OSPF pour R1 Exemple de configuration Single Area 66 ! Configuration OSPF R1(config)# router ospf 1 R1(config-router)# router-id 1.1.1.1 R1(config-router)# network 172.16.10.0 0.0.0.3 area 0 R1(config-router)# network 172.16.10.8 0.0.0.3 area 0 R1(config-router)# network 192.168.101.0 0.0.0.255 area 0 R1(config-router)# network 192.168.102.0 0.0.0.255 area 0

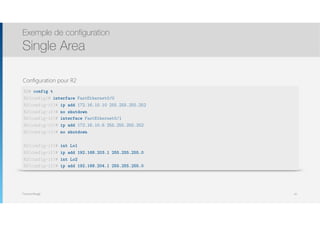

Thomas Moegli Configuration pour R2 Exemple de configuration Single Area 67 R2# config t R2(config)# interface FastEthernet0/0 R2(config-if)# ip add 172.16.10.10 255.255.255.252 R2(config-if)# no shutdown R2(config-if)# interface FastEthernet0/1 R2(config-if)# ip add 172.16.10.6 255.255.255.252 R2(config-if)# no shutdown R2(config-if)# int Lo1 R2(config-if)# ip add 192.168.203.1 255.255.255.0 R2(config-if)# int Lo2 R2(config-if)# ip add 192.168.204.1 255.255.255.0
Thomas Moegli Configuration OSPF pour R2 Exemple de configuration Single Area 68 ! Configuration OSPF R1(config)# router ospf 1 R1(config-router)# router-id 2.2.2.2 R1(config-router)# network 172.16.10.4 0.0.0.3 area 0 R1(config-router)# network 172.16.10.8 0.0.0.3 area 0 R1(config-router)# network 192.168.203.0 0.0.0.255 area 0 R1(config-router)# network 192.168.204.0 0.0.0.255 area 0
Thomas Moegli Configuration pour R3 Exemple de configuration Single Area 69 R3# config t R3(config)# interface FastEthernet0/0 R3(config-if)# ip add 172.16.10.2 255.255.255.252 R3(config-if)# no shutdown R3(config-if)# interface FastEthernet0/1 R3(config-if)# ip add 172.16.10.5 255.255.255.252 R3(config-if)# no shutdown R3(config-if)# interface FastEthernet1/0 R3(config-if)# ip add 10.10.10.1 255.255.255.0 R3(config-if)# no shutdown R3(config-if)# int Lo0 R3(config-if)# ip add 192.168.205.1 255.255.255.0 R3(config-if)# int Lo1 R3(config-if)# ip add 192.168.206.1 255.255.255.0 ! Configuration d’une route par défaut vers ISP R3(config)# ip route 0.0.0.0 0.0.0.0 Fa0/1

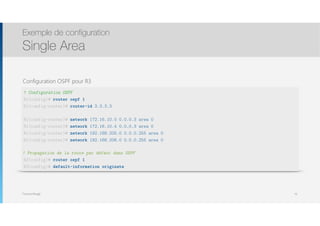

Thomas Moegli Configuration OSPF pour R3 Exemple de configuration Single Area 70 ! Configuration OSPF R1(config)# router ospf 1 R1(config-router)# router-id 3.3.3.3 R1(config-router)# network 172.16.10.0 0.0.0.3 area 0 R1(config-router)# network 172.16.10.4 0.0.0.3 area 0 R1(config-router)# network 192.168.205.0 0.0.0.255 area 0 R1(config-router)# network 192.168.206.0 0.0.0.255 area 0 ! Propagation de la route par défaut dans OSPF R3(config)# router ospf 1 R3(config)# default-information originate
Thomas Moegli ๏ Topologie d’exemple Exemple de configuration Multi-Area basique 71 Area 1Area 0 Area 2 Geneve Berne g0/0 g0/1 Corp s0/1 s0/0 10.10.11.0/24 10.10.10.0/24 10.10.20.0/24 10.10.30.0/24 10.10.40.0/24 10.10.50.0/24172.16.10.4/30 172.16.10.0/30 .2 .6

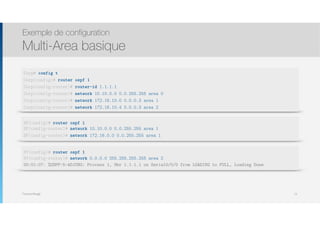

Thomas Moegli Exemple de configuration Multi-Area basique 72 Corp# config t Corp(config)# router ospf 1 Corp(config-router)# router-id 1.1.1.1 Corp(config-router)# network 10.10.0.0 0.0.255.255 area 0 Corp(config-router)# network 172.16.10.0 0.0.0.3 area 1 Corp(config-router)# network 172.16.10.4 0.0.0.3 area 2 SF(config)# router ospf 1
 SF(config-router)# network 10.10.0.0 0.0.255.255 area 1 SF(config-router)# network 172.16.0.0 0.0.255.255 area 1 NY(config)# router ospf 1
 NY(config-router)# network 0.0.0.0 255.255.255.255 area 2 00:01:07: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial0/0/0 from LOADING to FULL, Loading Done

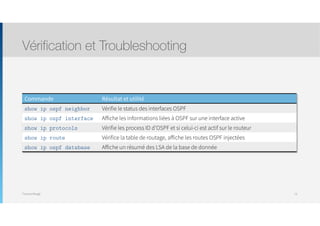

Thomas Moegli Vérification et Troubleshooting 73 Commande Résultat et utilité show ip ospf neighbor Vérifie le status des interfaces OSPF show ip ospf interface Affiche les informations liées à OSPF sur une interface active show ip protocols Vérifie les process ID d’OSPF et si celui-ci est actif sur le routeur show ip route Vérifice la table de routage, affiche les routes OSPF injectées show ip ospf database Affiche un résumé des LSA de la base de donnée

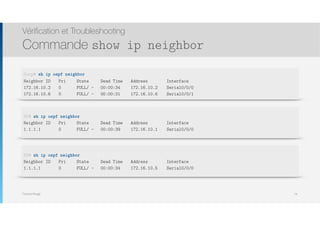

Thomas Moegli Vérification et Troubleshooting Commande show ip neighbor 74 Corp# sh ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 172.16.10.2 0 FULL/ - 00:00:34 172.16.10.2 Serial0/0/0 172.16.10.6 0 FULL/ - 00:00:31 172.16.10.6 Serial0/0/1 SF# sh ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 1.1.1.1 0 FULL/ - 00:00:39 172.16.10.1 Serial0/0/0 NY# sh ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 1.1.1.1 0 FULL/ - 00:00:34 172.16.10.5 Serial0/0/0

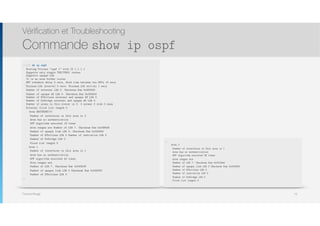

Thomas Moegli Vérification et Troubleshooting Commande show ip ospf 75 Corp# sh ip ospf Routing Process "ospf 1" with ID 1.1.1.1
 Supports only single TOS(TOS0) routes
 Supports opaque LSA
 It is an area border router
 SPF schedule delay 5 secs, Hold time between two SPFs 10 secs Minimum LSA interval 5 secs. Minimum LSA arrival 1 secs Number of external LSA 0. Checksum Sum 0x000000 Number of opaque AS LSA 0. Checksum Sum 0x000000
 Number of DCbitless external and opaque AS LSA 0
 Number of DoNotAge external and opaque AS LSA 0
 Number of areas in this router is 3. 3 normal 0 stub 0 nssa External flood list length 0 Area BACKBONE(0) Number of interfaces in this area is 2 Area has no authentication SPF algorithm executed 19 times Area ranges are Number of LSA 7. Checksum Sum 0x0384d5 Number of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0 Number of indication LSA 0 Number of DoNotAge LSA 0 Flood list length 0 Area 1 Number of interfaces in this area is 1 Area has no authentication SPF algorithm executed 43 times Area ranges are Number of LSA 7. Checksum Sum 0x0435f8 Number of opaque link LSA 0 Checksum Sum 0x000000 Number of DCbitless LSA 0 … … Area 2 Number of interfaces in this area is 1 Area has no authentication SPF algorithm executed 38 times Area ranges are Number of LSA 7. Checksum Sum 0x0319ed Number of opaque link LSA 0 Checksum Sum 0x000000 Number of DCbitless LSA 0 Number of indication LSA 0 Number of DoNotAge LSA 0 Flood list length 0

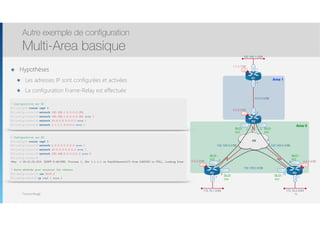

Thomas Moegli ๏ Hypothèses ๏ Les adresses IP sont configurées et activées ๏ La configuration Frame-Relay est effectuée Autre exemple de configuration Multi-Area basique 76 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 ! Configuration sur R1 R1(config)# router ospf 1 R1(config-router)# network 192.168.1.0 0.0.0.255 R1(config-router)# network 192.168.1.0 0.0.0.255 area 1 R1(config-router)# network 10.0.0.0 0.0.0.3 area 1 R1(config-router)# network 1.1.1.1 0.0.0.0 area 1 ! Configuration sur R2 R2(config)# router ospf 1 R2(config-router)# network 2.2.2.2 0.0.0.0 area 1 R2(config-router)# network 10.0.0.0 0.0.0.3 area 1 R2(config-router)# network 192.168.0.0 0.0.0.3 area 0 R2(config-router)# *Mar 1 00:41:02.919: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on FastEthernet0/0 from LOADING to FULL, Loading Done ! Autre méthode pour annoncer les réseaux R2(config-router)# int S0/0.2 R2(config-subif)# ip ospf 1 area 0

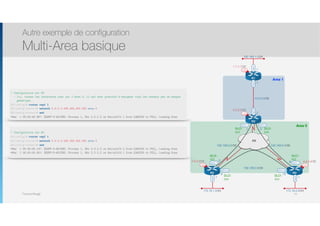

Thomas Moegli Autre exemple de configuration Multi-Area basique 77 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 ! Configuration sur R3 - Ici, toutes les interfaces sont sur l’area 0, il est donc possible d’assigner tous les réseaux par un masque générique R3(config)# router ospf 1 R3(config-router)# network 0.0.0.0 255.255.255.255 area 0 R3(config-router)# end *Mar 1 00:45:49.367: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0.1 from LOADING to FULL, Loading Done ! Configuration sur R4 R4(config)# router ospf 1 R4(config-router)# network 0.0.0.0 255.255.255.255 area 0 R4(config-router)# end *Mar 1 00:45:08.147: %OSPF-5-ADJCHG: Process 1, Nbr 3.3.3.3 on Serial0/0.2 from LOADING to FULL, Loading Done *Mar 1 00:45:08.451: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0.1 from LOADING to FULL, Loading Done

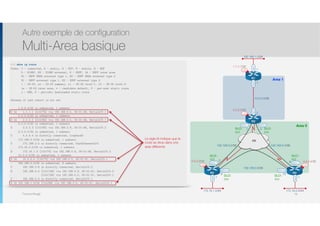

Thomas Moegli Autre exemple de configuration Multi-Area basique 78 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R4# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/75] via 192.168.0.5, 00:01:48, Serial0/0.1 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/65] via 192.168.0.5, 00:01:48, Serial0/0.1 3.0.0.0/32 is subnetted, 1 subnets O 3.3.3.3 [110/65] via 192.168.0.9, 00:01:48, Serial0/0.2 4.0.0.0/32 is subnetted, 1 subnets C 4.4.4.4 is directly connected, Loopback0 172.168.0.0/24 is subnetted, 1 subnets C 172.168.2.0 is directly connected, FastEthernet0/0 172.16.0.0/24 is subnetted, 1 subnets O 172.16.1.0 [110/74] via 192.168.0.9, 00:01:49, Serial0/0.2 10.0.0.0/30 is subnetted, 1 subnets O IA 10.0.0.0 [110/74] via 192.168.0.5, 00:01:51, Serial0/0.1 192.168.0.0/30 is subnetted, 3 subnets C 192.168.0.8 is directly connected, Serial0/0.2 O 192.168.0.0 [110/128] via 192.168.0.9, 00:01:51, Serial0/0.2 [110/128] via 192.168.0.5, 00:01:51, Serial0/0.1 C 192.168.0.4 is directly connected, Serial0/0.1 O IA 192.168.1.0/24 [110/84] via 192.168.0.5, 00:01:51, Serial0/0.1 Le sigle IA indique que la route se situe dans une area différente

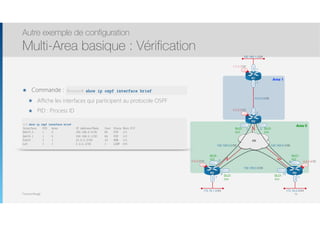

Thomas Moegli ๏ Commande : ๏ Affiche les interfaces qui participent au protocole OSPF ๏ PID : Process ID Autre exemple de configuration Multi-Area basique : Vérification 79 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf interface brief Interface PID Area IP Address/Mask Cost State Nbrs F/C Se0/0.2 1 0 192.168.0.5/30 64 P2P 1/1 Se0/0.1 1 0 192.168.0.1/30 64 P2P 1/1 Fa0/0 1 1 10.0.0.2/30 10 BDR 1/1 Lo0 1 1 2.2.2.2/32 1 LOOP 0/0 Router# show ip ospf interface brief

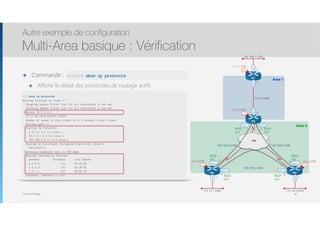

Thomas Moegli ๏ Commande : ๏ Affiche le détail des protocoles de routage actifs Autre exemple de configuration Multi-Area basique : Vérification 80 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip protocols Routing Protocol is "ospf 1" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Router ID 2.2.2.2 It is an area border router Number of areas in this router is 2. 2 normal 0 stub 0 nssa Maximum path: 4 Routing for Networks: 2.2.2.2 0.0.0.0 area 1 10.0.0.0 0.0.0.3 area 1 192.168.0.0 0.0.0.3 area 0 Routing on Interfaces Configured Explicitly (Area 0): Serial0/0.2 Reference bandwidth unit is 100 mbps Routing Information Sources: Gateway Distance Last Update 4.4.4.4 110 00:24:32 3.3.3.3 110 00:26:55 1.1.1.1 110 00:40:15 Distance: (default is 110) Router# show ip protocols

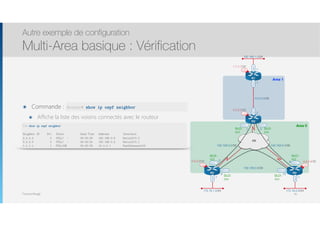

Thomas Moegli ๏ Commande : ๏ Affiche la liste des voisins connectés avec le routeur Autre exemple de configuration Multi-Area basique : Vérification 81 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 4.4.4.4 0 FULL/ - 00:00:39 192.168.0.6 Serial0/0.2 3.3.3.3 0 FULL/ - 00:00:34 192.168.0.2 Serial0/0.1 1.1.1.1 1 FULL/DR 00:00:39 10.0.0.1 FastEthernet0/0 Router# show ip ospf neighbor
Thomas Moegli ๏ Commande : ๏ Affiche la base de données OSPF (liste des LSA) Autre exemple de configuration Multi-Area basique : Vérification 82 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf database OSPF Router with ID (2.2.2.2) (Process ID 1) Router Link States (Area 0) Link ID ADV Router Age Seq# Checksum Link count 2.2.2.2 2.2.2.2 83 0x80000005 0x00C862 4 3.3.3.3 3.3.3.3 276 0x80000003 0x002DFE 6 4.4.4.4 4.4.4.4 112 0x80000003 0x004A37 6 Summary Net Link States (Area 0) Link ID ADV Router Age Seq# Checksum 1.1.1.1 2.2.2.2 1095 0x80000002 0x008B99 2.2.2.2 2.2.2.2 1095 0x80000002 0x00F832 10.0.0.0 2.2.2.2 1095 0x80000002 0x001B08 192.168.1.0 2.2.2.2 1095 0x80000002 0x00575E Router Link States (Area 1) Link ID ADV Router Age Seq# Checksum Link count 1.1.1.1 1.1.1.1 1106 0x80000005 0x00E687 3 2.2.2.2 2.2.2.2 1095 0x80000005 0x00FDE6 2 Net Link States (Area 1) Link ID ADV Router Age Seq# Checksum Router# show ip ospf database

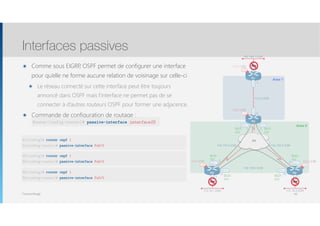

Thomas Moegli ๏ Comme sous EIGRP, OSPF permet de configurer une interface pour qu’elle ne forme aucune relation de voisinage sur celle-ci ๏ Le réseau connecté sur cette interface peut être toujours annoncé dans OSPF mais l’interface ne permet pas de se connecter à d’autres routeurs OSPF pour former une adjacence. ๏ Commande de configuration de routage : Interfaces passives 83 Router(config-router)# passive-interface interfaceID 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 OSPF OSPF OSPF R1(config)# router ospf 1 R1(config-router)# passive-interface Fa0/0 R3(config)# router ospf 1 R3(config-router)# passive-interface Fa0/0 R4(config)# router ospf 1 R4(config-router)# passive-interface Fa0/0

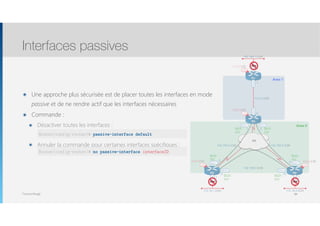

Thomas Moegli ๏ Une approche plus sécurisée est de placer toutes les interfaces en mode passive et de ne rendre actif que les interfaces nécessaires ๏ Commande : ๏ Désactiver toutes les interfaces :
 ๏ Annuler la commande pour certaines interfaces spécifiques :
 Interfaces passives 8484 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 OSPF OSPF OSPF Router(config-router)# passive-interface default Router(config-router)# no passive-interface interfaceID
Thomas Moegli ๏ Commande de vérification : Interfaces passives Vérification 85 Router# show ip protocols 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 OSPF OSPF OSPF R1# show ip protocols Routing Protocol is "ospf 1" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Router ID 1.1.1.1 Number of areas in this router is 1. 1 normal 0 stub 0 nssa Maximum path: 4 Routing for Networks: 1.1.1.1 0.0.0.0 area 1 10.0.0.0 0.0.0.3 area 1 192.168.1.0 0.0.0.255 area 1 Reference bandwidth unit is 100 mbps Passive Interface(s): FastEthernet0/1 Routing Information Sources: Gateway Distance Last Update 2.2.2.2 110 00:00:17 Distance: (default is 110)

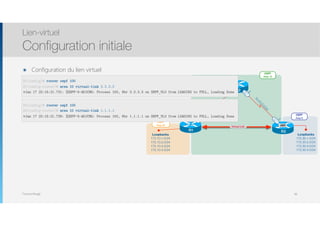

Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area 10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link Lien-virtuel Configuration initiale 86 R1(config)# router ospf 100 R1(config-router)# router-id 1.1.1.1 R1(config-router)# network 172.10.0.0 0.0.255.255 area 20 R1(config-router)# network 10.0.12.0 0.0.0.255 area 10 R2(config)# router ospf 100 R2(config-router)# router-id 2.2.2.2 R2(config-router)# network 10.0.23.0 0.0.0.255 area 10 R2(config-router)# network 10.0.12.0 0.0.0.255 area 10 R3(config)# router ospf 100 R3(config-router)# router-id 3.3.3.3 R3(config-router)# network 10.0.23.0 0.0.0.255 area 10 R3(config-router)# network 172.30.0.0 0.0.255.255 area 0
Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area 10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link ๏ On remarque que R2 n’apprend pas les routes de R1 Lien-virtuel Configuration initiale 87 R2# show ip route ospf … Gateway of last resort is not set 172.30.0.0/32 is subnetted, 4 subnets O IA 172.30.1.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1 O IA 172.30.2.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1 O IA 172.30.3.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1 O IA 172.30.4.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1
Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area 10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link ๏ Configuration du lien virtuel Lien-virtuel Configuration initiale 88 R1(config)# router ospf 100 R1(config-router)# area 10 virtual-link 3.3.3.3 *Jan 17 22:15:21.731: %OSPF-5-ADJCHG: Process 100, Nbr 3.3.3.3 on OSPF_VL0 from LOADING to FULL, Loading Done R3(config)# router ospf 100 R3(config-router)# area 10 virtual-link 1.1.1.1 *Jan 17 22:15:21.739: %OSPF-5-ADJCHG: Process 100, Nbr 1.1.1.1 on OSPF_VL0 from LOADING to FULL, Loading Done
Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area 10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link ๏ Une fois le lien virtuel établi, les routes sont envoyés à R2 Lien-virtuel Configuration initiale 89 R1# show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 3.3.3.3 0 FULL/ - - 10.0.23.3 OSPF_VL0 2.2.2.2 0 FULL/ - 00:00:32 10.0.12.2 Serial2/0 R2# show ip route ospf … 172.10.0.0/32 is subnetted, 4 subnets O IA 172.10.1.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 O IA 172.10.2.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 O IA 172.10.3.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 O IA 172.10.4.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 172.30.0.0/32 is subnetted, 4 subnets O IA 172.30.1.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1 O IA 172.30.2.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1 O IA 172.30.3.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1 O IA 172.30.4.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1

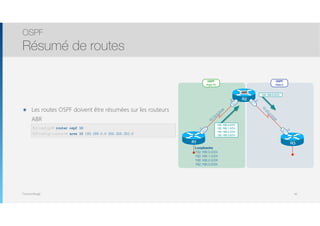

Thomas Moegli ๏ Les routes OSPF doivent être résumées sur les routeurs ABR

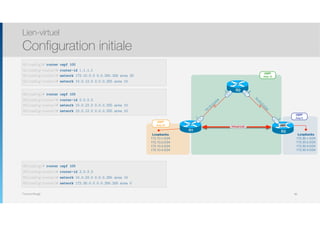

 OSPF Résumé de routes 90 R1 R2 R3 S2/0.1 S2/0 S2/1 S2/1 .2 .2 .3 10.23.0.0/24 10.12.0.0/24 Loopbacks 192.168.0.0/24 192.168.1.0/24 192.168.2.0/24 192.168.3.0/24 OSPF Area 10 OSPF Area 0 192.168.0.0/24 192.168.1.0/24 192.168.2.0/24 192.168.3.0/24 192.168.0.0/22 ABR R2(config)# router ospf 10 R2(config-router)# area 10 192.168.0.0 255.255.252.0

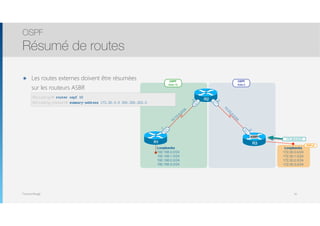

Thomas Moegli ๏ Les routes externes doivent être résumées sur les routeurs ASBR

 OSPF Résumé de routes 91 R1 R2 R3 S2/0.1 S2/0 S2/1 S2/1 .2 .2 .3 10.23.0.0/24 10.12.0.0/24 Loopbacks 192.168.0.0/24 192.168.1.0/24 192.168.2.0/24 192.168.3.0/24 OSPF Area 10 OSPF Area 0 172.30.0.0/22 ASBR Loopbacks 172.30.0.0/24 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 RIPv2 R3(config)# router ospf 10 R3(config-router)# summary-address 172.30.0.0 255.255.252.0
Protocole OSPF Structure
Thomas Moegli ๏ Protocole de transport de couche 4 propre à OSPF (pas de TCP ou UDP) ๏ Numéro de protocole OSPF : 89 Structure Paquet OSPF 93 En-tête IP (20 Octets) Protocole = 89 En-tête + Données OSPF

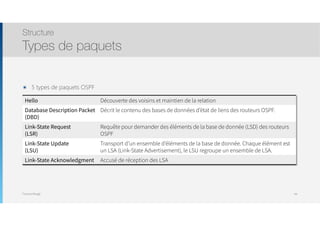

Thomas Moegli ๏ 5 types de paquets OSPF Structure Types de paquets 94 Hello Découverte des voisins et maintien de la relation Database Description Packet (DBD) Décrit le contenu des bases de données d’état de liens des routeurs OSPF. Link-State Request (LSR) Requête pour demander des éléments de la base de donnée (LSD) des routeurs OSPF Link-State Update (LSU) Transport d’un ensemble d’éléments de la base de donnée. Chaque élément est un LSA (Link-State Advertisement), le LSU regroupe un ensemble de LSA. Link-State Acknowledgment Accusé de réception des LSA

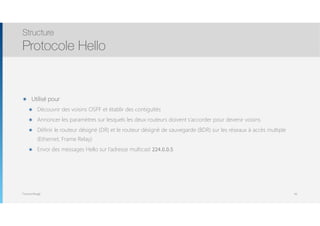

Thomas Moegli ๏ Utilisé pour ๏ Découvrir des voisins OSPF et établir des contiguïtés ๏ Annoncer les paramètres sur lesquels les deux routeurs doivent s’accorder pour devenir voisins ๏ Définir le routeur désigné (DR) et le routeur désigné de sauvegarde (BDR) sur les réseaux à accès multiple (Ethernet, Frame Relay) ๏ Envoi des messages Hello sur l’adresse multicast 224.0.0.5 Structure Protocole Hello 95

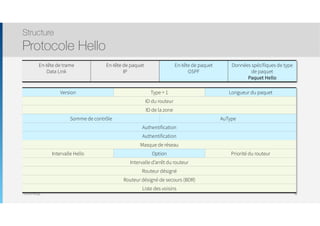

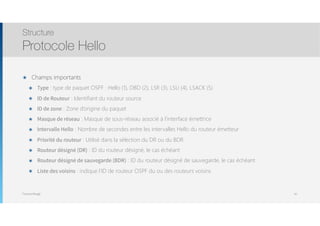

Thomas Moegli Structure Protocole Hello 96 En-tête de trame Data Link En-tête de paquet IP En-tête de paquet OSPF Données spécifiques de type de paquet Paquet Hello Version Type = 1 Longueur du paquet ID du routeur ID de la zone Somme de contrôle AuType Authentification Authentification Masque de réseau Intervalle Hello Option Priorité du routeur Intervalle d’arrêt du routeur Routeur désigné Routeur désigné de secours (BDR) Liste des voisins
Thomas Moegli ๏ Champs importants ๏ Type : type de paquet OSPF : Hello (1), DBD (2), LSR (3), LSU (4), LSACK (5) ๏ ID de Routeur : Identifiant du routeur source ๏ ID de zone : Zone d’origine du paquet ๏ Masque de réseau : Masque de sous-réseau associé à l’interface émettrice ๏ Intervalle Hello : Nombre de secondes entre les intervalles Hello du routeur émetteur ๏ Priorité du routeur : Utilisé dans la sélection du DR ou du BDR ๏ Routeur désigné (DR) : ID du routeur désigné, le cas échéant ๏ Routeur désigné de sauvegarde (BDR) : ID du routeur désigné de sauvegarde, le cas échéant ๏ Liste des voisins : indique l’ID de routeur OSPF du ou des routeurs voisins Structure Protocole Hello 97
Thomas Moegli ๏ Composants de la Link-State Database (LSD) ๏ 11 types de LSA ๏ Type 1 : Router-Link Advertisement (RLA) ๏ Type 2 : Network Link Advertisement (NLA) ๏ Type 3 : Summary Link Advertisement (SLA) ๏ Type 4 : ASBR Summary LSA ๏ Type 5 : Autonomous System LSA ๏ Type 6 : Multicast OSPF LSA ๏ Type 7 : Défini pour les areas Not-So-Stubby ๏ Type 8 : Attributs externes pour BGP ๏ Types 9,10,11 : Opaques LSA Link-State Advertisements 98

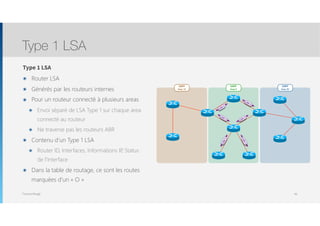

Thomas Moegli Type 1 LSA ๏ Router LSA ๏ Générés par les routeurs internes ๏ Pour un routeur connecté à plusieurs areas ๏ Envoi séparé de LSA Type 1 sur chaque area connecté au routeur ๏ Ne traverse pas les routeurs ABR ๏ Contenu d’un Type 1 LSA ๏ Router ID, Interfaces, Informations IP, Status de l’interface ๏ Dans la table de routage, ce sont les routes marquées d’un « O » Type 1 LSA 99 OSPF Area 10 OSPF Area 0 OSPF Area 20 LSA-1 LSA-1 LSA-1 LSA-1 LSA-1 LSA-1

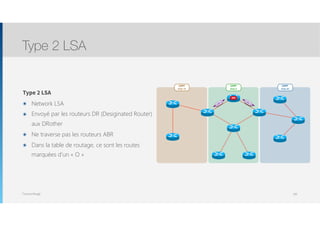

Thomas Moegli Type 2 LSA ๏ Network LSA ๏ Envoyé par les routeurs DR (Desiginated Router) aux DRother ๏ Ne traverse pas les routeurs ABR ๏ Dans la table de routage, ce sont les routes marquées d’un « O » Type 2 LSA 100 OSPF Area 10 OSPF Area 0 OSPF Area 20 LSA-2 LSA-2 DR

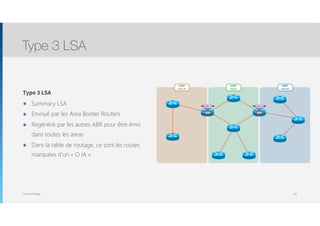

Thomas Moegli Type 3 LSA ๏ Summary LSA ๏ Envoyé par les Area Border Routers ๏ Regénéré par les autres ABR pour être émis dans toutes les areas ๏ Dans la table de routage, ce sont les routes marquées d’un « O IA » Type 3 LSA 101 OSPF Area 10 OSPF Area 0 OSPF Area 20 LSA-3 ABR ABR LSA-3

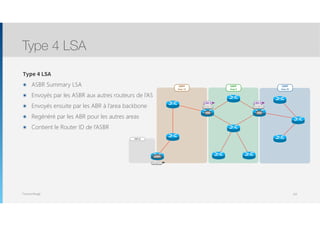

Thomas Moegli OSPF Area 10 OSPF Area 0 OSPF Area 20 ABR ABR RIPv2 ASBR Router-ID LSA-4 LSA-4 Router-ID Router-ID Type 4 LSA ๏ ASBR Summary LSA ๏ Envoyés par les ASBR aux autres routeurs de l’AS ๏ Envoyés ensuite par les ABR à l’area backbone ๏ Regénéré par les ABR pour les autres areas ๏ Contient le Router ID de l’ASBR Type 4 LSA 102
Thomas Moegli OSPF Area 10 OSPF Area 0 OSPF Area 20 ABR ABR RIPv2 ASBR LSA-5 LSA-5LSA-5 Type 5 LSA ๏ External LSA ๏ Redistribué dans OSPF ๏ Envoyés par les ASBR à l’area backbone ๏ Diffusé sur l’ensemble de l’AS ๏ Le Router-ID de l’ASBR est inchangé dans tout l’AS ๏ Un Type 4 est nécessaire pour trouver l’ASBR Type 5 LSA 103

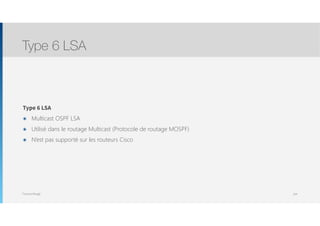

Thomas Moegli Type 6 LSA ๏ Multicast OSPF LSA ๏ Utilisé dans le routage Multicast (Protocole de routage MOSPF) ๏ N’est pas supporté sur les routeurs Cisco Type 6 LSA 104
Thomas Moegli Type 7 LSA ๏ NSSA (Not-So-Stubby Area) LSA ๏ Avertit les routes d’un autre domaine de routage. Généré par un ASBR depuis une area Not-So-Stubby ๏ N1 : la métrique augmente en passant de réseau en réseau ๏ N2 : la métrique reste identique (utilisé par défaut) Type 7 LSA 105 10.0.0.0/8 OSPF Area 1 OSPF Area 0 OSPF Area 2 .1 .2 .1 .2 .1 .2 192.168.1.0/24 192.168.0.0/24 192.168.2.0/24 NSSA LSA-7 LSA-5

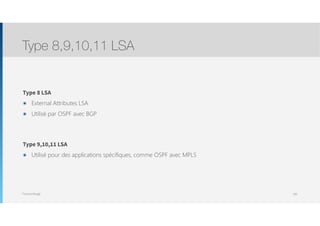

Thomas Moegli Type 8 LSA ๏ External Attributes LSA ๏ Utilisé par OSPF avec BGP Type 9,10,11 LSA ๏ Utilisé pour des applications spécifiques, comme OSPF avec MPLS Type 8,9,10,11 LSA 106

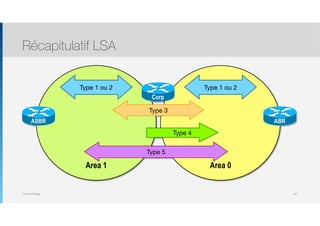

Thomas Moegli Récapitulatif LSA 107 Area 0Area 1 ASBR Corp ABR Type 1 ou 2 Type 1 ou 2 Type 3 Type 4 Type 5

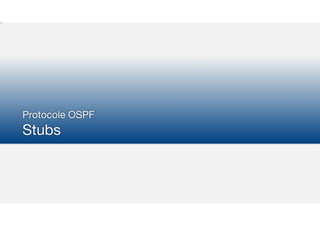

Protocole OSPF Stubs

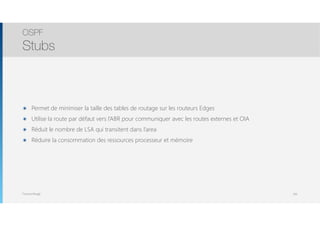

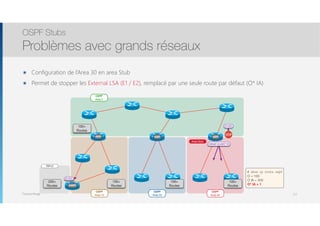

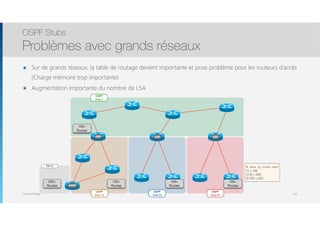

Thomas Moegli ๏ Permet de minimiser la taille des tables de routage sur les routeurs Edges ๏ Utilise la route par défaut vers l’ABR pour communiquer avec les routes externes et OIA ๏ Réduit le nombre de LSA qui transitent dans l’area ๏ Réduire la consommation des ressources processeur et mémoire OSPF Stubs 109
Thomas Moegli ๏ Sur de grands réseaux, la table de routage devient importante et pose problème pour les routeurs d’accès (Charge mémoire trop importante) ๏ Augmentation importante du nombre de LSA OSPF Stubs Problèmes avec grands réseaux 110 OSPF Area 10 OSPF Area 0 RIPv2 OSPF Area 20 OSPF Area 30 ABR ABR ASBR ABR 100+ Routes 100+ Routes 100+ Routes 100+ Routes 200+ Routes # show ip route ospf O = 100 O IA = 300 E1/E2 = 200
Thomas Moegli OSPF Area 10 OSPF Area 0 RIPv2 OSPF Area 20 OSPF Area 30 ABR ABR ASBR ABR 100+ Routes 100+ Routes 100+ Routes 100+ Routes 200+ Routes # show ip route ospf O = 100 O IA = 300 O* IA = 1 E1/E2 E1/E2 Area Stub Default routeO* IA ๏ Configuration de l’Area 30 en area Stub ๏ Permet de stopper les External LSA (E1 / E2), remplacé par une seule route par défaut (O* IA) OSPF Stubs Problèmes avec grands réseaux 111

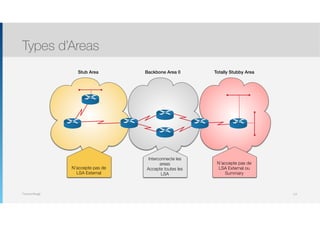

Thomas Moegli Types d’Areas 112 Stub Area Backbone Area 0 Totally Stubby Area N’accepte pas de LSA External Interconnecte les areas Accepte toutes les LSA N’accepte pas de LSA External ou Summary
Thomas Moegli ๏ Les External LSA sont stoppées ๏ La route par défaut est annoncée dans l’area Stub par l’ABR ๏ Tous les routeurs de l’area 50 doivent être configurés comme routeurs Stub Types d’Areas Stub Areas 113 RIP Internal Summary LSA Summary LSA External LSA External LSA Summary LSA Default LSA ABR1 ABR2ASBR Area 50 Stub Area 0 Area 50 Standard
Thomas Moegli Une area peut être Stub ou Totally Stubby si : ๏ Il y a un seul routeur ABR, ou dans le cas de multiples ABR, un routage optimal vers d’autres areas ou AS externes est acceptable ๏ Tous les routeurs de l’area sont configurés comme routeurs Stub ๏ Il n’y a pas de routeur ASBR dans l’area ๏ L’area n’est pas l’area 0 ๏ Aucun lien virtuel ne transite par cette area Types d’Areas Règles pour les areas Stub et Totally Stub 114

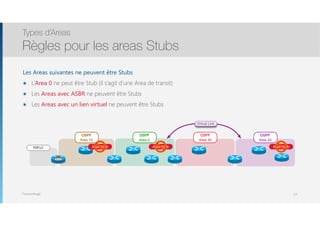

Thomas Moegli Les Areas suivantes ne peuvent être Stubs ๏ L’Area 0 ne peut être Stub (il s’agit d’une Area de transit) ๏ Les Areas avec ASBR ne peuvent être Stubs ๏ Les Areas avec un lien virtuel ne peuvent être Stubs Types d’Areas Règles pour les areas Stubs 115 Area Stub OSPF Area 0 OSPF Area 10 OSPF Area 30 RIPv2 ASBR Area Stub OSPF Area 40 Virtual Link Area Stub

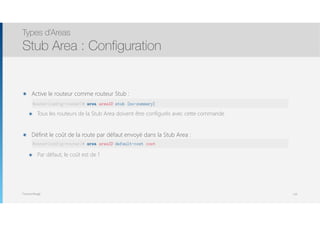

Thomas Moegli ๏ Active le routeur comme routeur Stub :
 ๏ Tous les routeurs de la Stub Area doivent être configurés avec cette commande ๏ Définit le coût de la route par défaut envoyé dans la Stub Area :
 ๏ Par défaut, le coût est de 1 Types d’Areas Stub Area : Configuration 116 Router(config-router)# area areaID stub [no-summary] Router(config-router)# area areaID default-cost cost

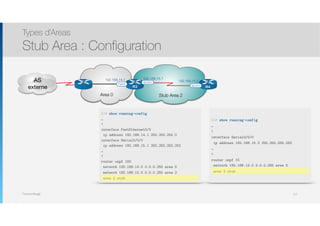

Thomas Moegli Types d’Areas Stub Area : Configuration 117 Area 0 Stub Area 2 AS externe 192.168.14.1 192.168.15.1 192.168.15.2 R3 R4 S0/0/0 S0/0/0 Fa0/0 R3# show running-config … ! interface FastEthernet0/0 ip address 192.168.14.1 255.255.255.0 interface Serial0/0/0 ip address 192.168.15.1 255.255.255.252 … ! router ospf 100 network 192.168.14.0 0.0.0.255 area 0 network 192.168.15.0 0.0.0.255 area 2 area 2 stub R4# show running-config … ! interface Serial0/0/0 ip address 192.168.15.2 255.255.255.252 … ! router ospf 15 network 192.168.14.0 0.0.0.255 area 0 area 2 stub
Thomas Moegli OSPF Area 10 OSPF Area 0 RIPv2 OSPF Area 20 OSPF Area 30 ABR ABR ASBR ABR 100+ Routes 100+ Routes 100+ Routes 100+ Routes 200+ Routes # show ip route ospf O = 100 O* IA = 1 E1/E2 E1/E2 Area Totally Stubby Default route O* IA ๏ Configuration de l’Area 30 en area Stub ๏ Permet de stopper les External LSA (E1 / E2) + Summary LSA (O IA), remplacé par une seule route par défaut (O* IA) OSPF Stubs Totally Stubby Area 118

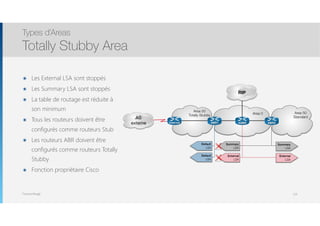

Thomas Moegli RIP Summary LSA Summary LSA External LSA External LSA Default LSA Default LSA ABR1 ABR2ASBR Area 50 Totally Stubby Area 0 Area 50 StandardAS externe Internal ๏ Les External LSA sont stoppés ๏ Les Summary LSA sont stoppés ๏ La table de routage est réduite à son minimum ๏ Tous les routeurs doivent être configurés comme routeurs Stub ๏ Les routeurs ABR doivent être configurés comme routeurs Totally Stubby ๏ Fonction propriétaire Cisco Types d’Areas Totally Stubby Area 119
Thomas Moegli ๏
 L’ajout du mot-clé no-summa sur un ABR permet de créer une area Totally Stubby et bloque ainsi tous les Summary LSA d’entrer dans l’area Stub. ๏ Tous les autres routeurs de l’Area doivent être configurés en routeurs Stubs Types d’Areas Totally Stubby Area : Configuration 120 Router(config-router)# area areaID stub no-summary no-summary

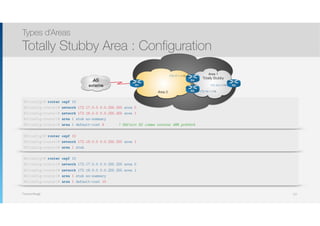

Thomas Moegli Types d’Areas Totally Stubby Area : Configuration 121 R2(config)# router ospf 10 R2(config-router)# network 172.17.0.0 0.0.255.255 area 0 R2(config-router)# network 172.16.0.0 0.0.255.255 area 1 R2(config-router)# area 1 stub no-summary R2(config-router)# area 1 default-cost 5 ! Définit R2 comme routeur ABR préféré AS externe R1 R4 R3 Area 0 Area 1 Totally Stubby R2 172.17.1.1/16 172.16.1.1/16 172.16.2.1/16 R3(config)# router ospf 10 R3(config-router)# network 172.16.0.0 0.0.255.255 area 1 R3(config-router)# area 1 stub R4(config)# router ospf 10 R4(config-router)# network 172.17.0.0 0.0.255.255 area 0 R4(config-router)# network 172.16.0.0 0.0.255.255 area 1 R4(config-router)# area 1 stub no-summary R4(config-router)# area 1 default-cost 10
Thomas Moegli ๏ NSSA brise les règles d’une area Stub ๏ Un ASBR est autorisé dans une area NSSA ๏ Un type 7 est défini spécialement pour l’area NSSA, envoyé par l’ASBR ๏ L’ABR convertit les LSA de type 7 en LSA de type 5 ๏ L’ABR envoie la route par défaut dans l’area NSSA au lieu d’envoyer les routes externes venant d’autres ASBR ๏ Standard défini dans la RFC Types d’Areas Not-So-Stubby Area (NSSA) 122 RIP AS RIP 172.17.20.0 LSA Type 7 LSA Type 5 172.17.20.0/24 172.17.0.0/16 R1 R2 NSSA 1 Area 0

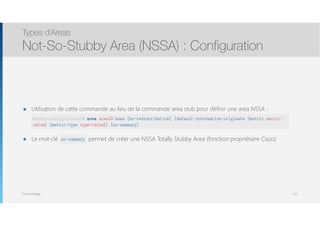

Thomas Moegli ๏ Utilisation de cette commande au lieu de la commande area stub pour définir une area NSSA :

 ๏ Le mot-clé no-summa permet de créer une NSSA Totally Stubby Area (fonction propriétaire Cisco) Types d’Areas Not-So-Stubby Area (NSSA) : Configuration 123 Router(config-router)# area areaID nssa [no-redistribution] [default-information-originate [metric metric- value] [metric-type type-value]] [no-summary] no-summary

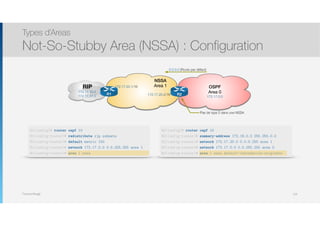

Thomas Moegli Types d’Areas Not-So-Stubby Area (NSSA) : Configuration 124 RIP 172.17.10.0 172.17.11.0 NSSA Area 1172.17.20.1/16 0.0.0.0 (Route par défaut) R1 R2172.17.20.2/16 OSPF Area 0 172.17.0.0 Pas de type 5 dans une NSSA R1(config)# router ospf 10 R1(config-router)# redistribute rip subnets R1(config-router)# default metric 150 R1(config-router)# network 172.17.0.0 0.0.255.255 area 1 R1(config-router)# area 1 nssa R2(config)# router ospf 10 R2(config-router)# summary-address 172.16.0.0 255.255.0.0 R2(config-router)# network 172.17.20.0 0.0.0.255 area 1 R2(config-router)# network 172.17.0.0 0.0.255.255 area 0 R2(config-router)# area 1 nssa default-information-originate

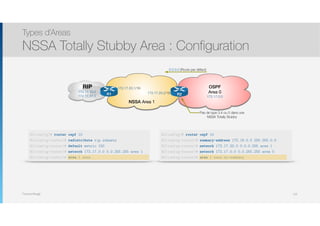

Thomas Moegli Types d’Areas NSSA Totally Stubby Area : Configuration 125 RIP 172.17.10.0 172.17.11.0 NSSA Area 1 172.17.20.1/16 0.0.0.0 (Route par défaut) R1 R2172.17.20.2/16 OSPF Area 0 172.17.0.0 Pas de type 3,4 ou 5 dans une NSSA Totally Stubby R1(config)# router ospf 10 R1(config-router)# redistribute rip subnets R1(config-router)# default metric 150 R1(config-router)# network 172.17.0.0 0.0.255.255 area 1 R1(config-router)# area 1 nssa R2(config)# router ospf 10 R2(config-router)# summary-address 172.16.0.0 255.255.0.0 R2(config-router)# network 172.17.20.0 0.0.0.255 area 1 R2(config-router)# network 172.17.0.0 0.0.255.255 area 0 R2(config-router)# area 1 nssa no-summary
Thomas Moegli * : Indique le type de LSA utilisé pour la route par défaut Types d’Areas Récapitulatif : Types d’Areas 126 LSA/Area Normal Stub Totally Stubby Not So Stubby Totally NSSA LSA 1 ✅ ✅ ✅ ✅ ✅ LSA 2 ✅ ✅ ✅ ✅ ✅ LSA 3 ✅ ✅* -* ✅ -* LSA 4 ✅ - - - - LSA 5 ✅ - - - - LSA 7 - - - ✅* ✅

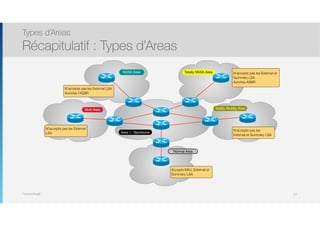

Thomas Moegli Types d’Areas Récapitulatif : Types d’Areas 127 Area 0 : Backbone NSSA Area Totally NSSA Area Stub Area Normal Area Totally Stubby Area N’accepte pas les External et Summary LSA Autorise ASBR N’accepte pas les External et Summary LSA Accepte MAJ, External et Summary LSA N’accepte pas les External LSA N’accepte pas les External LSA Autorise l’ASBR
Thomas Moegli ๏

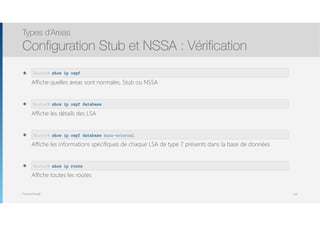

 Affiche quelles areas sont normales, Stub ou NSSA ๏
 Affiche les détails des LSA ๏
 Affiche les informations spécifiques de chaque LSA de type 7 présents dans la base de données ๏
 Affiche toutes les routes Types d’Areas Configuration Stub et NSSA : Vérification 128 Router# show ip ospf Router# show ip ospf database Router# show ip ospf database nssa-external Router# show ip route
Protocole OSPF Réseaux WAN
Thomas Moegli ๏ Réseau Frame-Relay (Non-Broadcast - Full Mesh) ๏ Les voisins doivent être configurés statiquement ๏ Configuration des voisins manuel via la commande : OSPF sur Réseaux WAN 130 HQ Frame Relay Br1 Br2 DLCI = 102 DLCI = 103 DLCI = 201 DLCI = 203 DLCI = 302 DLCI = 301 S1/0 S1/0 S1/0 10.1.1.3/24 10.1.1.2/24 10.1.1.1/24 Router(config-router)# neighbor adresseIP

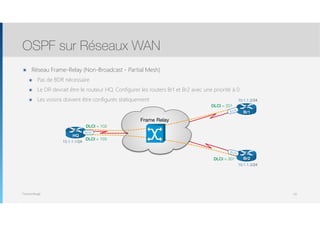

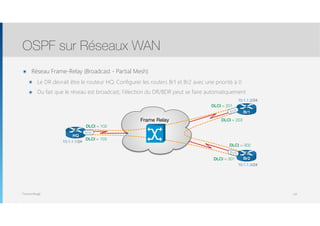

Thomas Moegli HQ Frame Relay Br1 Br2 DLCI = 102 DLCI = 103 DLCI = 201 DLCI = 301 S1/0 S1/0 S1/0 10.1.1.3/24 10.1.1.2/24 10.1.1.1/24 ๏ Réseau Frame-Relay (Non-Broadcast - Partial Mesh) ๏ Pas de BDR nécessaire ๏ Le DR devrait être le routeur HQ. Configurer les routers Br1 et Br2 avec une priorité à 0 ๏ Les voisins doivent être configurés statiquement OSPF sur Réseaux WAN 131
Thomas Moegli HQ Frame Relay Br1 Br2 DLCI = 102 DLCI = 103 DLCI = 201 DLCI = 203 DLCI = 302 DLCI = 301 S1/0 S1/0 S1/0 10.1.1.3/24 10.1.1.2/24 10.1.1.1/24 ๏ Réseau Frame-Relay (Broadcast - Partial Mesh) ๏ Le DR devrait être le routeur HQ. Configurer les routers Br1 et Br2 avec une priorité à 0 ๏ Du fait que le réseau est broadcast, l’élection du DR/BDR peut se faire automatiquement OSPF sur Réseaux WAN 132
Protocole OSPF Sécurité

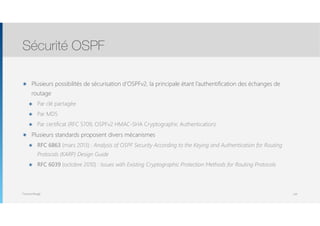

Thomas Moegli ๏ Plusieurs possibilités de sécurisation d’OSPFv2, la principale étant l’authentification des échanges de routage ๏ Par clé partagée ๏ Par MD5 ๏ Par certificat (RFC 5709, OSPFv2 HMAC-SHA Cryptographic Authentication) ๏ Plusieurs standards proposent divers mécanismes ๏ RFC 6863 (mars 2013) : Analysis of OSPF Security According to the Keying and Authentication for Routing Protocols (KARP) Design Guide ๏ RFC 6039 (octobre 2010) : Issues with Existing Cryptographic Protection Methods for Routing Protocols Sécurité OSPF 134
Thomas Moegli ๏ Les entités utilisent un mot de passe en clair pour vérifier les échanges ๏ Le mot de passe transite en clair sur les liens ๏ Mauvaise solution ๏ Champ “Authentication“ de l’en-tête OSPFv2 : Sécurité OSPF Authentification par clé partagée 135 Password 32

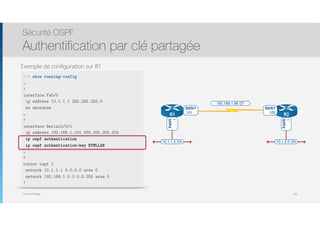

Thomas Moegli Exemple de configuration sur R1 Sécurité OSPF Authentification par clé partagée 136 R1# show running-config … ! interface Fa0/0 ip address 10.1.1.1 255.255.255.0 no shutdown … ! interface Serial0/0/1 ip address 192.168.1.101 255.255.255.224 ip ospf authentication ip ospf authentication-key ETMLLAB … ! router ospf 1 network 10.1.1.1 0.0.0.0 area 0 network 192.168.1.0 0.0.0.255 area 0 ! 10.1.1.0 /24 10.1.2.0 /24 R1 R2 192.168.1.96 /27 S0/0/1 .101 S0/0/1 .102 Fa0/0 .1 Fa0/0 .1
Thomas Moegli ๏ Champ “Authentication“ de l’en-tête OSPFv2 : ๏ Key ID [8 bits] : identifie l’algorithme et la clé secrète utilisée pour générer le hash du message. Le Key ID est unique par interface (par subnet) ๏ Auth Data Len [8 bits] : Longueur en byte du hash ajouté à la fin du paquet OSPF ๏ Cryptographic sequence Number [32 bits] : Numéro de séquence non-signé et incrémental. Utilisé pour contrer les attaques par rejeu ๏ Le digest (128 bits) est inséré à la fin du paquet OSPF Sécurité OSPF Authentification avec MD5 137 0x0000 16 Key ID Auth Data Len Cryptographic sequence number 8 8

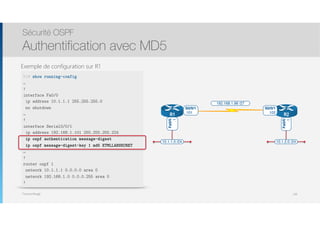

Thomas Moegli Exemple de configuration sur R1 Sécurité OSPF Authentification avec MD5 138 R1# show running-config … ! interface Fa0/0 ip address 10.1.1.1 255.255.255.0 no shutdown … ! interface Serial0/0/1 ip address 192.168.1.101 255.255.255.224 ip ospf authentication message-digest ip ospf message-digest—key 1 md5 ETMLLABSECRET … ! router ospf 1 network 10.1.1.1 0.0.0.0 area 0 network 192.168.1.0 0.0.0.255 area 0 ! 10.1.1.0 /24 10.1.2.0 /24 R1 R2 192.168.1.96 /27 S0/0/1 .101 S0/0/1 .102 Fa0/0 .1 Fa0/0 .1

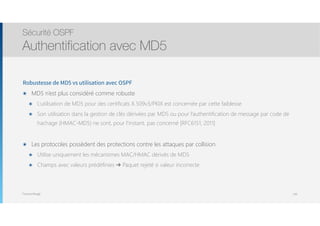

Thomas Moegli Robustesse de MD5 vs utilisation avec OSPF ๏ MD5 n’est plus considéré comme robuste ๏ L’utilisation de MD5 pour des certificats X.509v3/PKIX est concernée par cette faiblesse ๏ Son utilisation dans la gestion de clés dérivées par MD5 ou pour l’authentification de message par code de hachage (HMAC-MD5) ne sont, pour l’instant, pas concerné [RFC6151, 2011] ๏ Les protocoles possèdent des protections contre les attaques par collision ๏ Utilise uniquement les mécanismes MAC/HMAC dérivés de MD5 ๏ Champs avec valeurs prédéfinies ➔ Paquet rejeté si valeur incorrecte Sécurité OSPF Authentification avec MD5 139

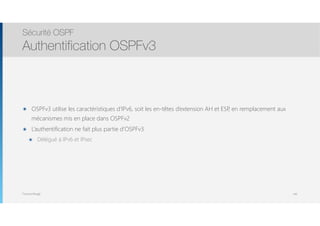

Thomas Moegli ๏ OSPFv3 utilise les caractéristiques d’IPv6, soit les en-têtes d’extension AH et ESP, en remplacement aux mécanismes mis en place dans OSPFv2 ๏ L’authentification ne fait plus partie d’OSPFv3 ๏ Délégué à IPv6 et IPsec Sécurité OSPF Authentification OSPFv3 140

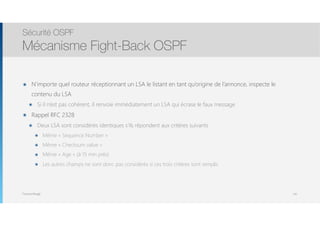

Thomas Moegli ๏ N’importe quel routeur réceptionnant un LSA le listant en tant qu’origine de l’annonce, inspecte le contenu du LSA ๏ Si il n’est pas cohérent, il renvoie immédiatement un LSA qui écrase le faux message ๏ Rappel RFC 2328 ๏ Deux LSA sont considérés identiques s’ils répondent aux critères suivants ๏ Même « Sequence Number » ๏ Même « Checksum value » ๏ Même « Age » (à 15 min près) ๏ Les autres champs ne sont donc pas considérés si ces trois critères sont remplis Sécurité OSPF Mécanisme Fight-Back OSPF 141
Thomas Moegli ๏ Mécanisme propriétaire Cisco ๏ Contre les attaques de type DoS sur le CPU ๏ Emet les messages OSPF avec un TTL=255 et positionne un seuil à 254 ๏ L’attaquant doit être local ๏ Le processus OSPF peut être stoppé temporairement en cas d’attaque Sécurité OSPF TTL Check 142
Thomas Moegli Merci de votre attention ! thomas.moegli@icloud.com Références CCNA Routing & Switching Official Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, LiveLessons Cisco : Protocoles et concepts de routage, ENI Editions (A. Vaucamps) OSPF Stubby, Cisco Live (A. Zhang) 143 Merci de votre attention ! thomas.moegli@icloud.com

Contenu connexe

PDF
Spanning-Tree
parThomas Moegli

PDF
cours ospf
parEL AMRI El Hassan

PDF
CCNP Route - OSPF
parmdyabi

PDF
Cours3 ospf-eigrp
parBadr Guennoun

PDF
Cours routage dynamique (ri pv1,ripv2,ripng)
parEL AMRI El Hassan

PDF
cours DHCP IPv4 et IPv6
parEL AMRI El Hassan

PDF
Cours VTP
parEL AMRI El Hassan

PDF
Cours SNMP
parEL AMRI El Hassan

Spanning-Tree
parThomas Moegli

cours ospf
parEL AMRI El Hassan

CCNP Route - OSPF
parmdyabi

Cours3 ospf-eigrp
parBadr Guennoun

Cours routage dynamique (ri pv1,ripv2,ripng)
parEL AMRI El Hassan

cours DHCP IPv4 et IPv6
parEL AMRI El Hassan

Cours VTP
parEL AMRI El Hassan

Cours SNMP
parEL AMRI El Hassan


Tendances

PPTX
Protocole ARP/RARP
parHayder Gallas

PDF
ETUDE ET MISE EN PLACE D’UNE SOLUTION DE GESTION DE LA SECURITE DU RESEAU : C...
parTidiane Sylla

PDF
Mise En Place d'une Solution de Supervision Réseau
parYaya N'Tyeni Sanogo

PDF
Routage rip
parInes Kechiche

PDF
TD_complet_reseau__CISCO__Packet Tracer.pdf
parInes Ben Hassine

PPTX
Routage
parSirine Ibrahim

PPTX
ccna summer training ppt ( Cisco certified network analysis) ppt. by Traun k...
parTarun Khaneja

PPTX
Implémentation de la QoS au sein d'un IP/MPLS - Présentation
parRihab Chebbah

PDF
Routage ospf
parInes Kechiche

PPTX
204081791-Protocole-Frame-Relay.pptx
parFatimazogr

PDF
Cours les technologies WAN
parEL AMRI El Hassan

PPTX
Chapitre 6 - couche transport
parTarik Zakaria Benmerar

PPTX
Sécurité Réseau à Base d'un Firewall Matériel (fortigate)
parSakka Mustapha

PDF
projet fin d'étude IWAN
parMed Amine El Abed

PDF
Les commandes CISCO (routeur)
parEL AMRI El Hassan

PDF
Ccnp workbook network bulls
parSwapnil Kapate

PDF
QCM basique sur les réseaux informatiques
parFrust Rados

PDF
GNS3, VoIP, ToIP
parDimitri LEMBOKOLO

PDF
Formation gns3
parJoeongala

PDF
Cours réseaux chap3et4
parAmel Morchdi

Protocole ARP/RARP
parHayder Gallas

ETUDE ET MISE EN PLACE D’UNE SOLUTION DE GESTION DE LA SECURITE DU RESEAU : C...
parTidiane Sylla

Mise En Place d'une Solution de Supervision Réseau
parYaya N'Tyeni Sanogo

Routage rip
parInes Kechiche

TD_complet_reseau__CISCO__Packet Tracer.pdf
parInes Ben Hassine

Routage
parSirine Ibrahim

ccna summer training ppt ( Cisco certified network analysis) ppt. by Traun k...
parTarun Khaneja

Implémentation de la QoS au sein d'un IP/MPLS - Présentation
parRihab Chebbah

Routage ospf
parInes Kechiche

204081791-Protocole-Frame-Relay.pptx
parFatimazogr

Cours les technologies WAN
parEL AMRI El Hassan

Chapitre 6 - couche transport
parTarik Zakaria Benmerar

Sécurité Réseau à Base d'un Firewall Matériel (fortigate)
parSakka Mustapha

projet fin d'étude IWAN
parMed Amine El Abed

Les commandes CISCO (routeur)
parEL AMRI El Hassan

Ccnp workbook network bulls
parSwapnil Kapate

QCM basique sur les réseaux informatiques
parFrust Rados

GNS3, VoIP, ToIP
parDimitri LEMBOKOLO

Formation gns3
parJoeongala

Cours réseaux chap3et4
parAmel Morchdi


Similaire à Protocole OSPF

PPTX
Chapitre4_OSPF_Point_à_pointdghgfdhdf.pptx
pargharbiyahia

PPTX
ospf protocol and how its work, commands
parnaufalmrabt

PDF
résumer module réseau ID option reseau systeme.pdf
parMohamedamineErrouani

PPTX
ENSA_Module_1.pptx
parAyaGharby

PPT
1301000.ppt
parYassineWerghi

PDF
Configuration ospf
parJoeongala

PDF
notions de routage IP
parmohamednacim

PPT
ospf_ppp_dhcp_nat_network infrastructure.ppt
parcyril667484

PPTX
techniques de routage des reseaux en informatique
parElieNGOMSEU

PPTX
Le Routage Dynamique avec RIP & OSPF.pptx
parOmarMaarouf6

PPTX
OSPF Presentation
parMohamed Righi

PPT
Fr introbgp-sif
parAymen Bouzid

PDF
Weos routage dynamique OSPF
parFabian Vandendyck

PPTX
routing in CCNA WITH LANGUAGEE OF FRENCH
parbroski2522

PDF
Protocole EIGRP
parThomas Moegli

PPTX
presoieorundhzidizehzjhezhezhehzhezjehzj.pptx
parwiamfeur

PPTX
Rip-ng vs ospf-v3
parIslem mhalla

PDF
MPLS VPN
parWilfried Tiani

PPTX
1A-Routage IP_NAT_Tunnels IP_06_06_2024.pptx
parFabriceDve

PDF
Routage
parStany Mwamba

Chapitre4_OSPF_Point_à_pointdghgfdhdf.pptx
pargharbiyahia

ospf protocol and how its work, commands
parnaufalmrabt

résumer module réseau ID option reseau systeme.pdf
parMohamedamineErrouani

ENSA_Module_1.pptx
parAyaGharby

1301000.ppt
parYassineWerghi

Configuration ospf
parJoeongala

notions de routage IP
parmohamednacim

ospf_ppp_dhcp_nat_network infrastructure.ppt
parcyril667484

techniques de routage des reseaux en informatique
parElieNGOMSEU

Le Routage Dynamique avec RIP & OSPF.pptx
parOmarMaarouf6

OSPF Presentation
parMohamed Righi

Fr introbgp-sif
parAymen Bouzid

Weos routage dynamique OSPF
parFabian Vandendyck

routing in CCNA WITH LANGUAGEE OF FRENCH
parbroski2522

Protocole EIGRP
parThomas Moegli

presoieorundhzidizehzjhezhezhehzhezjehzj.pptx
parwiamfeur

Rip-ng vs ospf-v3
parIslem mhalla

MPLS VPN
parWilfried Tiani

1A-Routage IP_NAT_Tunnels IP_06_06_2024.pptx
parFabriceDve

Routage
parStany Mwamba


Plus de Thomas Moegli

PDF
EtherChannel
parThomas Moegli

PDF
Services IP
parThomas Moegli

PDF
Virtuals LAN
parThomas Moegli

PDF
Protocole IKE/IPsec
parThomas Moegli

PDF
Protocoles SSL/TLS
parThomas Moegli

PDF
SSL/TLS : Faille Heartbleed
parThomas Moegli

PDF
Authentification des protocoles de routage
parThomas Moegli

PDF
JunOS - Fondamentaux
parThomas Moegli

PDF
IPv6
parThomas Moegli

PDF
Cisco ASA
parThomas Moegli

EtherChannel
parThomas Moegli

Services IP
parThomas Moegli

Virtuals LAN
parThomas Moegli

Protocole IKE/IPsec
parThomas Moegli

Protocoles SSL/TLS
parThomas Moegli

SSL/TLS : Faille Heartbleed
parThomas Moegli

Authentification des protocoles de routage
parThomas Moegli

JunOS - Fondamentaux
parThomas Moegli

IPv6
parThomas Moegli

Cisco ASA
parThomas Moegli


Protocole OSPF

  • 1.
    Thomas Moegli Ing. HESMsc. Télécommunications - Réseaux et Sécurité IT OSPF Open Shortest Path First
  • 2.
    Thomas Moegli ๏ Protocolede routage interne (IGP) à état de liens ๏ Standard ouvert, développé au sein de l’IETF (Internet Engineering Task Force) ๏ Version actuelle : OSPFv2 (RFC : 2328) ๏ Pour IPv6 : OSPFv3 (RFC 2740) Introduction 2
  • 3.
    Thomas Moegli Introduction 3 Protocoles deroutage interne Protocoles de routage externe Vecteur de distance Etat de liens Vecteur de distance Classful RIP IGRP EGP Classless RIPv2 EIGRP OSPFv2 IS-IS BGPv4 IPv6 RIPng EIGRP for IPv6 OSPFv3 IS-IS for IPv6 BGPv4 for IPv6
  • 4.
    Thomas Moegli ๏ Développementinitié en 1987, par le groupe de l’IETF ๏ Spécification du protocole OSPFv1 ๏ Initié en 1989 et publié dans la RFC 1131 ๏ 1991 : OSPFv2 (RFC 1247) ๏ Amélioration technique significative ๏ L’ISO commence à travailler en même temps sur le protocole IS-IS ๏ 1998 : Spécification OSPFv2 mise à jour (RFC 2328) ๏ 1999 : Spécification publiée d’OSPFv3 (RFC 2740) OSPF Origines 4
  • 5.
    Thomas Moegli ๏ Limitationsde RIP ๏ Limite de 15 sauts : Impossible de communiquer avec un poste distancée de plus de 15 routeurs ๏ Pas de support VLSM ๏ Protocole de routage Classfull ๏ Transfert de l’intégralité de la table de routage aux voisins ๏ Diffusion générale ๏ Décisions de routage basées uniquement sur la distance ๏ Pas de notion de coût, délai, bande passante ๏ Pas de hiérarchie, zones permettant le regroupement et simplification des tables de routage ๏ Réseau plat OSPF Comparatif avec protocole RIP 5
  • 6.
    Thomas Moegli ๏ OpenShortest Path First ๏ Protocole de routage Classless (comme RIPv2, EIGRP) ๏ Support VLSM/CIDR et Route Summarization ๏ Protocole de routage à état de lien ๏ Protocole standardisé (RFC 2328) ๏ Utilisation de l’algorithme SPF (Shortest Path First) basé sur les travaux de Dijkstra ๏ Nombre de sauts illimité ๏ Métrique basé sur le coût (108 / BW) ๏ Distance administrative : 110 ๏ Découverte de voisins ๏ Support IPv6 par l’utilisation d’un protocole spécifique : OSPFv3 OSPF Fonctionnalités d’OSPF 6
  • 7.
  • 8.
    Thomas Moegli ๏ Chaquerouteur OSPF commence par découvrir et former une adjacente avec ses voisins ๏ Envoi de paquets de type Hello sur chaque interface liée à OSPF ๏ Tous les voisins OSPF s’échangent les informations de leurs réseaux connectés entre eux (Flooding) ๏ Chaque routeur diffuse sa liste de réseaux connectées via des paquets LSA (Link-State Advertisement) ๏ A l’initialisation ou après chaque changement de topologie : génération et envoi d’un LSA (Link-State Advertisement) ๏ A réception des LSA, le routeur met à jour sa base de donnée de topologie (LS Database) ๏ Chaque routeur calcule le coût de chaque chemin en se prenant lui-même comme point de départ ๏ Utilisation de l’algorithme SPF (Shortest Path First) basé sur l’algorithme de Dijkstra ๏ Ce calcul s’effectue pour chaque area sur laquelle le routeur est connecté ๏ Dès que le calcul est terminé, le routeur dispose d’une topologie avec un coût pour chaque chemin ๏ Le routeur injecte finalement la meilleure route pour chaque réseau dans la table de routage (RIB) Etapes 8
  • 9.
    Thomas Moegli ๏ Labase de données de la topologie du réseau contient la liste de tous les sous-réseaux connus du routeur ainsi que l’identité du routeur permettant de faire la liaison avec les sous-réseaux ๏ Nécessite que chaque routeur doit posséder un identifiant unique global sur le sous-réseau ๏ Identifiant appelé Router-ID (RID) Identification d’un routeur 9
  • 10.
    Thomas Moegli ๏ Etapede sélection d’un RID OSPF : 1. Utilisation de la valeur configurée par la commande OSPF : router-id rid 2. Si pas de configuration manuelle, analyse des interfaces Loopback actifs et choix de celui ayant l’adresse la plus haute 3. Si aucune interface Loopback configurée, le routeur effectue l’analyse sur toutes les interfaces actives ๏ Le RID ne change pas, même après ajout ultérieur d’une interface Loopback ou physique ๏ Pour valider les changements, nécessité de relancer le processus OSPF via la commande
 clear ip ospf process Choix d’un Router-ID 10 Router(config-router)# router-id rid Router# clear ip ospf process
  • 11.
    Thomas Moegli ๏ Router-IDsélectionné : 1.2.3.4 Choix d’un Router-ID 11 R1 Loopbacks 172.40.1.254/24 172.40.2.254/24 S0/1 10.0.0.254/24 S1/0 192.168.1.254/24 R1 Loopbacks 172.40.1.254/24 172.40.2.254/24 S0/1 10.0.0.254/24 S1/0 192.168.1.254/24 R1(config-router)# router-id 1.2.3.4 ๏ Router-ID sélectionné : 172.40.2.254 R1 S0/1 10.0.0.254/24 S1/0 192.168.1.254/24 ๏ Router-ID sélectionné : 192.168.1.254
  • 12.
    Thomas Moegli ๏ Echangede messages entre routeurs pour former une adjacence ๏ Utilisation du protocole Hello avec plusieurs paramètres (Area-ID, Authentication, Intervalles Hello et Dead, Stub Area Flag, sous-réseaux et masques, adresses du DR/BDR ๏ Passage par plusieurs étapes lors de la découverte des voisins ๏ DOWN, ATTEMPT, INIT, 2WAY, EXSTART, EXCHANGE, LOADING, FULL Découverte des voisins 12
  • 13.
    Thomas Moegli ๏ Deuxrouteurs sont voisins si : ๏ Ils résident sur le même lien réseau ๏ Ils échangent des messages Hello ๏ Deux routeurs sont adjacents si : ๏ Ils sont voisins ๏ Ils échangent entre eux des paquets LSU (Link State Updates) et des paquets DD (Database Description) Découverte des voisins Voisinage (Neighborship) vs Adjacence 13 Hello (224.0.0.5) Hello (224.0.0.5) Hello (224.0.0.5) Hello (224.0.0.5) Link State Update Link State Update Database Description Database Description
  • 14.
    Thomas Moegli Découverte desvoisins Formation d’une adjacence 14 R1 R2 G0/1 G0/1 192.168.1.0/24 .1 .2 Hello (224.0.0.5) Etat : DOWN Etat : DOWN Etat : INIT Etat : INIT Je reçois un Hello de R1 mais mon RouterID n’est pas dans le message Hello Hello (224.0.0.5) Etat : 2-WAY Etat : INIT J’ai reçu un Hello de R2 et je suis présent dans la liste comme voisin Hello (224.0.0.5) Etat : 2-WAY Etat : 2-WAY Je reçois un Hello de R1 et je suis présent dans la liste comme voisin Election DR/BDR (si nécessaire)Etat : 2-WAY Etat : 2-WAY Sélection routeur Primaire/Secondaire (utile pour l’échange entre routeurs)Etat : EXSTART Etat : EXSTART Echange paquets Database DescriptionEtat : EXCHANGE Etat : EXCHANGE Demande depuis un routeur de routes manquantes (via un LSR). Envoi par un LSU Etat : LOADING Etat : LOADING Synchronisation terminéeEtat : FULL Etat : FULL
  • 15.
    Thomas Moegli ๏ DOWN ๏Aucun paquet Hello reçu sur cette interface ๏ Ne signifie pas que l’interface est éteinte ๏ ATTEMPT ๏ Les voisins sont configurés manuellement ๏ S’applique uniquement dans le cadre de réseaux NBMA (NonBroadcast Multi-access) ๏ INIT ๏ Paquet Hello reçu d’un autre routeur ๏ Communication bidirectionnelle pas encore établie (information du RID pas encore reçues) ๏ 2WAY ๏ Paquet HELLO inclut le RID du voisin reçu, communication bidirectionnelle établie ๏ Election du DR et du BDR s’effectue dans les réseaux Multi-access Découverte des voisins Etats 15 Corp Branch Hello? 224.0.0.5 DOWN state INIT state 2WAY state
  • 16.
    Thomas Moegli ๏ EXSTART ๏DR et BDR établissent adjacence avec les autres routeurs du réseau ๏ Relation Master-Slave (Master étant celui avec RID le plus haut) ๏ Relation établie, échange de paquets DBD (passage à l’état EXCHANGE) ๏ EXCHANGE ๏ Informations de routage échangés via paquets DBD ou DD ๏ Echange de LSR et LSUpdate (Passage à l’état LOADING) ๏ LOADING ๏ LSR envoyés au réseau pour demander un LSA manquant ou corrompu lorsque les routeurs sont à l’état EXCHANGE ๏ Routeurs répondent avec un paquet LSU qui est acquitté par un LSAck. ๏ FULL ๏ Toutes les informations LSA ont été échangés entre routeurs ๏ Routage OSPF ne fonctionne qu’à partir de cet état Découverte des voisins 16 Corp Branch LSDB Summary LSAck EXSTART state EXCHANGE state LOADING state I need info on a network ? Here is that info ! LSAck FULL state LSR LSU Seuls les états 2WAY et FULL sont considérés comme stables !
  • 17.
    Thomas Moegli ๏ Surles réseaux broadcast (Ethernet), si chaque routeur établit une adjacence avec ses voisins, le nombre

 d’adjacences serait de : . Ce nombre peut être important et la charge réseau serait excessive. ๏ Solution : Election d’un routeur DR (Designated Router) qui reçoit toutes les informations puis redistribue aux autres routeurs ๏ Les routeurs ne forment qu’une seule adjacence vers le routeur DR ๏ Un routeur DR de secours est également élu : BDR (Backup Designated Router) ๏ Les autres routeurs sont appelés DRother ๏ Utilisation d’adresses multicast pour communiquer entre DR/BDR et DROther ๏ 224.0.0.5 (AllSPFRouters) : Utilisé par le DR pour envoyer les informations à tous les autres routeurs du segment ๏ 224.0.0.6 (AllDRouters) : Utilisé par tous les routeurs pour envoyer les LSA vers le DR et le BDR DR et BDR 17 n n −1( ) 2
  • 18.
    Thomas Moegli DR etBDR 18 DR BDR Sans DR/BDR 15 adjacences Avec DR/BDR 9 adjacences
  • 19.
    Thomas Moegli ๏ LeDR est élu selon les critères suivants : ๏ Si la priorité d’un routeur OSPF est définie à 0, le routeur ne peut JAMAIS devenir DR ou BDR
 Commande d’interface : ip ospf priority value ๏ Chaque routeur ajoute sa valeur de priorité dans les paquets Hello qu’il échange avec ses voisins ๏ Le routeur ayant la priorité la plus élevée devient routeur DR ๏ Si deux routeurs ont même priorité, c’est celui avec le Router ID le plus haut qui est élu ๏ Généralement, le routeur avec la deuxième priorité la plus élevée devient BDR ๏ Les valeurs de priorité peuvent être définies entre 1 – 255 ๏ Si un routeur OSPF est ajouté APRES que l’élection DR ait lieu (même avec une priorité plus élevée que le DR actuel), il ne devient pas DR ou BDR jusqu’à ce que le DR ou BDR actuel tombe. Election du DR 19 Router(config-if)# ip ospf priority value
  • 20.

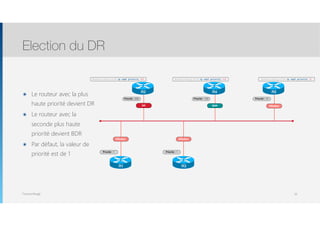

    Thomas Moegli ๏ Lerouteur avec la plus haute priorité devient DR ๏ Le routeur avec la seconde plus haute priorité devient BDR ๏ Par défaut, la valeur de priorité est de 1 Election du DR 20 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 100 Priorité : 10 Priorité : 1 Priorité : 1 Router(config-if)# ip ospf priority 200 Router(config-if)# ip ospf priority 100 Router(config-if)# ip ospf priority 10 DR BDR DRother DRotherDRother
  • 21.
    Thomas Moegli ๏ Sitous les routeurs ont même priorité ๏ Le routeur avec le plus haut Router ID devient DR ๏ Le routeur avec le second plus haut Router ID devient BDR Election du DR 21 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 100 Priorité : 10 Priorité : 1 Priorité : 1 Router(config-router)# router-id 2.2.2.2 Router(config-router)# router-id 4.4.4.4 Router(config-router)# router-id 5.5.5.5 DRBDRDRother DRotherDRother Router(config-router)# router-id 3.3.3.3Router(config-router)# router-id 1.1.1.1 Priorité : 1 Priorité : 1
  • 22.
    Thomas Moegli ๏ Siun routeur est configuré avec une valeur de priorité à 0, il ne sera jamais DR ou BDR Election du DR 22 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 1 Priorité : 10 Priorité : 1 Priorité : 1 Router(config-router)# router-id 2.2.2.2 Router(config-router)# router-id 4.4.4.4 Router(config-router)# router-id 5.5.5.5 BDR DRother Router(config-router)# router-id 3.3.3.3Router(config-router)# router-id 1.1.1.1 Priorité : 1 Priorité : 0 DR DRother DRother Router(config-if)# ip ospf priority 0
  • 23.
    Thomas Moegli ๏ Larelation entre DR et et le BDR est à l’état FULL ๏ La relation entre DR/BDR et les autres routeurs sont à l’état 2WAY Election du DR 23 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 1 Priorité : 10 Priorité : 1 Priorité : 1 BDR Priorité : 1 DR DRother Priorité : 1 DRother DRother FULL 2WAY 2WAY 2WAY
  • 24.
    Thomas Moegli ๏ DuDR au DRother ๏ Utilisation de l’adresse multicast 224.0.0.5 ๏ Du DRother au DR ๏ Utilisation de l’adresse multicast 224.0.0.6 Election du DR Communication entre DR et DRother 24 R1 R2 R3 R4 R5 Priorité : 200 Priorité : 1 Priorité : 10 Priorité : 1 Priorité : 1 BDR Priorité : 1 DR DRother Priorité : 1 DRother DRother 224.0.0.6 224.0.0.6 224.0.0.6 224.0.0.5 224.0.0.5 224.0.0.5
  • 25.
    Thomas Moegli Election duDR Vérification 25 ๏ Commande : Router# show ip ospf neighbor R2# show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 4.4.4.4 0 FULL/ - 00:00:34 192.168.0.6 Serial0/0.2 3.3.3.3 0 FULL/ - 00:00:30 192.168.0.2 Serial0/0.1 1.1.1.1 1 FULL/DR 00:00:38 10.0.0.1 FastEthernet0/0 ๏ Commande : Router# show ip ospf interface interfaceID R2# show ip ospf interface Fa0/0 FastEthernet0/0 is up, line protocol is up Internet Address 10.0.0.2/30, Area 1 Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10 Transmit Delay is 1 sec, State BDR, Priority 1 Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1 Backup Designated router (ID) 2.2.2.2, Interface address 10.0.0.2 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:08 …
  • 26.
    Thomas Moegli ๏ HelloTimer ๏ Le routeur envoie un message Hello sur toute interface activée pour OSPF afin de découvrir ses voisins. Le timer spécifie l’intervalle (en secondes) entre deux messages envoyés. ๏ Dead Timer ๏ Temps (en secondes) qu’une interface activée pour OSPF attend de recevoir un message Hello de la part du routeur adjacent avant de le déclarer mort et détruire l’adjacente ๏ La valeur Dead Time = 4 X Hello Timer ๏ Pour que deux routeurs puissent former une adjacence, les valeurs des timers doivent être identiques sur les deux routeurs. Timers OSPF 26
  • 27.
    Thomas Moegli ๏ Commanded’interface : ๏ Timer Hello : ๏ Le Dead Timer est automatiquement calculé depuis le Hello timer ๏ Timer Dead : ๏ Pour que deux routeurs puissent former une adjacence, les valeurs des timers doivent être identiques sur les deux routeurs. Timers OSPF Configuration des timers 27 Router(config-if)# ip ospf hello-interval value Router(config-if)# ip ospf dead-interval value
  • 28.
    Thomas Moegli Timers OSPF Vérification 28 ๏Commande : R2# show ip ospf interface FastEthernet0/0 FastEthernet0/0 is up, line protocol is up Internet Address 10.0.0.2/30, Area 1 Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10 Transmit Delay is 1 sec, State BDR, Priority 1 Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1 Backup Designated router (ID) 2.2.2.2, Interface address 10.0.0.2 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:06 Router# show ip ospf interface interfaceID
  • 29.
    Thomas Moegli ๏ RéseauxPoint à Point ๏ Réseaux à diffusion ๏ Réseaux qui ne connaissent pas la diffusion (Non-Broadcast) ๏ Mode NBMA (Non Broadcast Multiple Access) ๏ Mode Point à Multipoint ๏ Metro Ethernet Types de réseaux OSPF 29
  • 30.
    Thomas Moegli ๏ Liaisonsérie qui relie deux routeurs ๏ Pas de DR/BDR ๏ Timers : Hello = 10, Dead = 40 ๏ Utilisation de l’adresse multicast comme adresse de destination ๏ Excepté pour les LSA retransmis qui sont émis avec l’adresse unicast de l’émetteur ๏ Inutile de configurer manuellement les voisins Types de réseaux OSPF Réseaux Point à Point 30
  • 31.
    Thomas Moegli ๏ RéseauxEthernet, Token Ring, FDDI ๏ Election d’un DR/BDR ๏ Timers : Hello = 10, Dead = 40 ๏ Inutile de configurer manuellement les voisins Types de réseaux OSPF Réseaux à diffusion 31
  • 32.
    Thomas Moegli Frame-Relay ๏ RéseauxX.25, Frame Relay, ATM ๏ Pas de possibilité de diffusion, la découverte des voisins nécessite une configuration supplémentaire ๏ DR/BDR configuré statiquement ๏ Les réseaux NBMA, par leur définition, ne supportent pas le multicast (impossible d’élection DR/BDR dynamique) ๏ Les autres routeurs devraient être configurés avec une priorité OSPF à 0. ๏ Configuration manuelle des voisins avec la commande neighbor ๏ Timers : Hello = 30, Dead = 120 ๏ Multicast non supporté, l’ensemble des paquets OSPF est émis vers des adresses unicast ๏ Mot-clé utilisé pour désigner ce mode dans la configuration : non-broadcast Types de réseaux OSPF Mode Non Broadcast Multiple Access (NBMA) 32
  • 33.
    Thomas Moegli ๏ Réseauxsans diffusion ayant fait l’objet d’une configuration particulière dont il résulte un comportement identique à celui d’une collection de réseaux point-à-point. ๏ Possibilité d’envoyer les paquets OSPF sur l’adresse multicast 224.0.0.5 ๏ Timers : Hello = 30, Dead = 120 ๏ Pas de DR/BDR (similaire aux réseaux Point-to- Point) ๏ Inutile de configurer manuellement les voisins Types de réseaux OSPF Mode Point à Multipoint 33 Frame-Relay
  • 34.
    Thomas Moegli Types deréseaux OSPF Résumé 34 Type de réseau Election d’un DR/BDR Topologie préférée Intervalle Hello par défaut Utilisation de la commande neighbor Broadcast Oui, automatique Full ou Partial Mesh 10 secondes Non Point-to-Point Non Partial Mesh ou étoile, via des sous-interfaces 10 secondes Non Non Broadcast (NBMA) Oui, manuel Full ou Partial Mesh 30 secondes Oui Point-to-Multipoint Non Partial Mesh ou étoile 30 secondes Non ๏ Réseaux Broadcast : type par défaut pour les réseaux Ethernet ๏ Réseaux Point-to-Point : type par défaut pour les réseaux Frame Relay Point-to-Point avec subinterfaces. ๏ Réseaux NBMA : type par défaut pour les réseaux Frame Relay avec subinterfaces multipoints ou interfaces physiques FR.
  • 35.
    Thomas Moegli ๏ Initialement,Ethernet est restreint aux réseaux LAN (limite de distance) ๏ L’utilisation de fibre optique permet de supporter de plus longues distances ๏ Les Service Provider permettent d’utiliser Ethernet pour les réseaux WAN Types de réseaux OSPF Metro Ethernet 35 R2 Gig0/0 R1 SP1 SP2 Gig0/0 Réseau Service Provider utilise n’importe quel technologie Ethernet Switch Ethernet SwitchCustomer Premises Equipment (CPE) Customer Premises Equipment (CPE) Lien d’accès (Gigabit Ethernet via fibre optique) Lien d’accès (Gigabit Ethernet via fibre optique)
  • 36.
    Thomas Moegli ๏ Supportde hautes vitesses jusqu’à 100 Mbps ou 1 Gbps (Frame Relay est limité jusqu’à 44 Mbps) ๏ Le client utilise des interfaces Ethernet au lieu de liens série Types de réseaux OSPF Metro Ethernet 36 R2 Gig0/0 R1 SP1 SP2 Gig0/0 Réseau Service Provider utilise n’importe quel technologie Ethernet Switch Ethernet SwitchCustomer Premises Equipment (CPE) Customer Premises Equipment (CPE) Lien d’accès (Gigabit Ethernet via fibre optique) Lien d’accès (Gigabit Ethernet via fibre optique)
  • 37.
    Thomas Moegli ๏ ME3400, ME 3800 X, ME 4900 Types de réseaux OSPF Metro Ethernet : Switchs 37
  • 38.
    Thomas Moegli ๏ Commande: Types de réseaux OSPF Vérification 38 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf interface Serial0/0.2 is up, line protocol is up Internet Address 192.168.0.5/30, Area 0 Process ID 1, Router ID 2.2.2.2, Network Type POINT_TO_POINT, Cost: 64 Enabled by interface config, including secondary ip addresses Transmit Delay is 1 sec, State POINT_TO_POINT Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:07 … FastEthernet0/0 is up, line protocol is up Internet Address 10.0.0.2/30, Area 1 Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10 Transmit Delay is 1 sec, State BDR, Priority 1 Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1 Backup Designated router (ID) 2.2.2.2, Interface address 10.0.0.2 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 oob-resync timeout 40 Hello due in 00:00:06 Router# show ip ospf interface interfaceID
  • 39.
    Thomas Moegli ๏ Commanded’interface : Types de réseaux OSPF Changement de type 39 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 Router(config-if)# ip ospf network ? broadcast Specify OSPF broadcast multi-access network non-broadcast Specify OSPF NBMA network point-to-multipoint Specify OSPF point-to-multipoint network point-to-point Specify OSPF point-to-point network Il est recommandé de configurer également l’interface du voisin avec le même type
  • 40.
    Thomas Moegli ๏ Deuxrouteurs peuvent former une adjacence même si leurs types de réseaux diffèrent ๏ Toutefois, même adjacents, ils ne s’échangeront pas d’informations de routage ๏ Exemple : ๏ Sur R2, on configure le type de réseau sur Non Broadcast : ๏ Commande : ๏ Le timer Hello est automatiquement configuré à 30s ๏ L’interface de R3 étant configuré sur Point-to-Point, le timer Hello est sur 10s ๏ L’adjacence ne peut plus se former ๏ Sur l’interface S0/0.1 de R3, on modifie de la valeur du timer Hello : ๏ Commande : Types de réseaux OSPF Adjacence entre routeurs 40 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2(config)# ip ospf network non-broadcast R3(config-if)# ip ospf hello-interval 30
  • 41.
    Thomas Moegli ๏ Onremarque que les routeurs R2 et R3 forment à nouveau une adjacence :
 ๏ Toutefois, R3 ne dispose pas d’informations de l’area 1 fournie normalement par R2 : ๏ Les informations sont apprises par R4, ce qui signifie que le chemin pour rejoindre le réseau 192.168.1.0/24 et 10.0.0.0/30 transitent par R4 et non directement par R2 ๏ Autrement dit, R2 n’envoie plus d’informations OSPF directement à R3 à cause de l’incompatibilité du type de réseau. Types de réseaux OSPF Adjacence entre routeurs 41 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 *Mar 1 00:45:50.647: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0.1 from LOADING to FULL, Loading Done R3# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/139] via 192.168.0.10, 00:45:12, Serial0/0.2 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/129] via 192.168.0.10, 00:45:12, Serial0/0.2 3.0.0.0/32 is subnetted, 1 subnets C 3.3.3.3 is directly connected, Loopback0 4.0.0.0/32 is subnetted, 1 subnets …
  • 42.
    Thomas Moegli ๏ Encorrigeant le type de réseau sur R2 :
 ๏ Après établissement de l’adjacence avec R3 : ๏ Les routes sont directement apprises par R2 Types de réseaux OSPF Adjacence entre routeurs 42 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R3# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/75] via 192.168.0.1, 00:03:16, Serial0/0.1 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/65] via 192.168.0.1, 00:03:16, Serial0/0.1 3.0.0.0/32 is subnetted, 1 subnets C 3.3.3.3 is directly connected, Loopback0 4.0.0.0/32 is subnetted, 1 subnets … R2(config)# ip ospf network non-broadcast
  • 43.
    Thomas Moegli ๏ OSPFutilise trois bases de données pour son exécution et son utilisation ๏ Adjacency DB
 Contient tous les voisins que le routeur connaît, indépendamment de leur état ๏ Link-State DB
 Contient toutes les informations des états de liens (LSA) reçus de tous les routeurs dans le réseau. Tous les routeurs ayant convergé ont la même base de données. ๏ Forwarding DB
 aussi appelé table de routage Bases de données OSPF 43 Link-State
 DB Adjacency
 DB Forwarding
 DB
  • 44.
    Thomas Moegli ๏ Chaquerouteur transfère ses LSA entre ses routeurs adjacents ๏ Tous les LSA d’un routeur forment la LSDB Bases de données OSPF LSA et LSDB 44 LSA LSA LSA LSDB LSDB LSDB
  • 45.
    Thomas Moegli Bases dedonnées OSPF LSA et LSDB 45 LSA Entrée présente dans la LSDB ? N° de séquence différente ? Ignorer la LSA N° de séquence plus élevé ? Aller à l’étape A Envoi d’un LSU avec les nouvelles informations à la source FIN Etape A Ajout à la LSDB Envoi d’un LSAck Envoi massif de LSA Calcul SPF et calcul d’une nouvelle table de routage FIN Oui Oui Non Oui Non Non
  • 46.

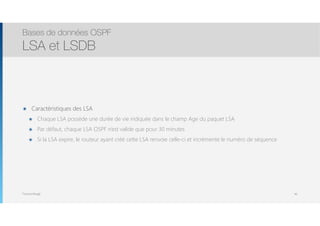

    Thomas Moegli ๏ Caractéristiquesdes LSA ๏ Chaque LSA possède une durée de vie indiquée dans le champ Age du paquet LSA ๏ Par défaut, chaque LSA OSPF n’est valide que pour 30 minutes ๏ Si la LSA expire, le routeur ayant créé cette LSA renvoie celle-ci et incrémente le numéro de séquence Bases de données OSPF LSA et LSDB 46
  • 47.
    Thomas Moegli ๏ AlgorithmeShort Path First (SPF Dijkstra) utilisé pour calculer et créer la topologie ๏ Se fait sur chaque routeur OSPF ๏ Calcul effectué deux fois ๏ Création de la topologie avec la réception des LSA provenant des voisins ๏ Calcul du meilleur chemin pour chaque route ๏ Attention à la mémoire et à la charge processeur si le réseau est vaste ๏ Solution : Création de zones pour diviser le réseau (Areas OSPF) ๏ Un routeur possède une base de donnée par area directement connectée Bases de données OSPF 47
  • 48.
    Thomas Moegli (1) Topologie réseau AlgorithmeSPF 48 R1 R2 R3 R4 LSA R1 LSA R4 LSA R3 LSA R2 LSDB (2) LSDB de chaque routeur R1 R2 R3 R4 1 2 5 3 (3) Arbre avec poids crée à l’aide de la LSDB R1 R2 R3 R4 1 2 3 R1 R2 R3 R4 1 2 3 R1 R2 R3 R4 1 2 3 R1 R2 R3 R4 1 2 3 (4) Chaque routeur calcule son SPF en se prenant comme nœud racine
  • 49.
    Thomas Moegli Distance administrative 49 Typede route Valeur Connected 0 Static 1 BGP (Routes externes) 20 EIGRP (Routes internes) 90 IGRP 100 OSPF 110 IS-IS 115 RIP 120 EIGRP (Routes externes) 170 BGP (Routes internes) 200 Unusable 255
  • 50.
    Thomas Moegli ๏ Calculdérivé de la bande passante ๏ Liens série 64kbps = 1562 ๏ Liens E1 (2.048Mbps) = 48 ๏ Ethernet = 10 ๏ FastEthernet, GigabitEthernet = 1 ๏ Problème pour différencier les liens FastEthernet et GigabitEthernet ๏ Solutions ๏ Ajuster la bande passante de l’interface : Commande d’interface bandwidth ๏ Configurer statiquement le coût : Commande d’interface ip ospf cost ๏ Modifier la valeur de référence (108 par défaut ) : Commande de routage : ip ospf cost Métrique OSPF 50 Métrique = 108 Bandwidth[bits / s] Router(config-if)# bandwidth value Router(config-if)# ip ospf cost value Router(config-router)# default-metric value
  • 51.
    Thomas Moegli ๏ Misesà jour incrémentielles ๏ Envoi périodique de paquets Hello toutes les 10 secondes (Dead - 40 sec) ๏ Convergence rapide (40 sec) Convergence OSPF 51 R5 R1 R2 R3R4
  • 52.
  • 53.
    Thomas Moegli ๏ UneArea est un groupe logique de routeurs ๏ Au sein d’une area, tous les routeurs maintiennent la même base de données ๏ Tout changement de topologie impacte tous les routeurs de l’area ๏ Permet de minimiser la base de données de chaque routeur Areas OSPF 53
  • 54.
    Thomas Moegli ๏ OSPFest un protocole de routage hiérarchique ๏ Au sein de chaque area, les routeurs connaissent la topologie complète ๏ Pour limiter la charge de chaque routeur, on peut limiter la portée de la topologie en la confinant dans des zones appelés Area ๏ Les routeurs d’une area donnée ne connaissent que la topologie de leur area ๏ Pour transmettre des informations entre areas, c’est le rôle des routeurs de bordure (appelés ABR) ๏ Ces routeurs peuvent effectuer un résumé des routes (Summarisation) Area OSPF 54
  • 55.
    Thomas Moegli ๏ Emplacementd’un routeur : au sein d’une area, entre deux areas, en bordure d’AS ๏ Catégories ๏ Internal Router (IR) ๏ Backbone Router (BR) ๏ Area Border Router (ABR) ๏ Autonomous System Boundary Router (ASBR) Area OSPF 55
  • 56.
    Thomas Moegli Area OSPF 56 Area#0 Area #13 Area #2 Lien vers un autre Autonomous System Internal Router (IR) Internal Router (IR) Backbone Router (BR) Area Border Router (ABR) Autonomous System Border Router (ASBR)
  • 57.
    Thomas Moegli Terminologie OSPF 57 TermeDescription Area Border Router (ABR) Routeur OSPF avec interfaces connectées sur l’area Backbone et sur au moins une autre area Backbone Router (BR) Routeur dans l’area Backbone Internal Router (IR) Routeur dans une area non-Backbone Area Ensemble de routeurs et liens partageant la même LSDB Backbone Area (BA) Area spéciale auquel toutes les autres areas doivent être connectées Numéro d’area : 0 Intra-area Route Route vers un sous-réseau situé dans l’area du routeur Inter-area Route Route vers un sous-réseau situé dans une area hors du routeur
  • 58.
    Thomas Moegli Réseau Single-Area AreasOSPF 58 Area 0 Area 2 Area 0 Area 1 Réseau Multi-Area
  • 59.
    Thomas Moegli ๏ Lesrouteurs internes dans une zone ne doivent connaître que la LS Database de leur zone ๏ Réduction de la charge mémoire ๏ Les routeurs ne doivent recalculer leur LS Database que si un changement de topologie intervient dans leur zone ๏ Charge CPU pour exécuter l’algorithme SPF réduit ๏ Temps de convergence augmenté ๏ Moins d’annonces circulent sur le réseau (Charge réduite de la bande passante) Avantage des areas OSPF 59
  • 60.
    Thomas Moegli ๏ OSPFnécessite au minimum une area (Backbone Area) avec comme numéro d’area 0 ๏ Toutes les autres areas doivent être connectés à l’area Backbone ๏ Routeur connecté sur les deux zones ou Lien virtuel (Virtual Link) ๏ L’area 0 ne peut être scindée en plusieurs parties Design Areas OSPF Règles 60 Area 20 Area 10 Area 30 Area 0
  • 61.
    Thomas Moegli ๏ Toutesles zones doivent être connectées sur l’Area 0 ๏ Utiliser un Lien virtuel si le routeur n’est pas physiquement connecté ๏ Les deux extrémités d’un lien virtuel sont des ABR ๏ Pratique déconseillée par Cisco Lien virtuel 61 Area 3 Area 2 Area 1 Area 0 Backbone Virtual Link Area Border Router
  • 62.
  • 63.
    Thomas Moegli Etapes deconfiguration ๏ Configuration des interfaces (Adressage IP et activation) via la commande d’interface
 ip address ip-address subnet-mask ๏ (Opt.) Définir une route par défaut
 ip route 0.0.0.0 0.0.0.0 ip_next_hop ๏ Création d’un processus OSPF (≠ Area)
 router ospf id_process ๏ (Opt.) Définir la priorité du routeur (élection DR)
 ip ospf priority value ๏ Annonce des routes pour le routage OSPF
 network ip-adress wildcard-mask area area-id Configuration OSPF 63 ๏ (Opt.) Configurer le Router-ID
 router-id id-value ๏ (Opt.) Configurer les interfaces passives
 passive-interface interface-id ๏ (Opt.) Propager sur le réseau OSPF la route par défaut
 default-information originate ๏ (Opt.) Configurer la bande passante de référence pour les calculs de métrique
 auto-cost reference-bandwidth valeur- Router(config-if)# ip address ip-address subnet-mask Router(config)# ip route 0.0.0.0 0.0.0.0 ip-next-hop Router(config)# router ospf idProcess Router(config-router)# ip ospf priority value Router(config-router)# network ip-adress wildcard-mask area area-id Router(config-router)# router-id idValue Router(config-router)# passive-interface interface-id Router(config-router)# default-information originate Router(config-router)# auto-cost reference-bandwidth valeur-kbps
  • 64.
    Thomas Moegli Exemple deconfiguration Single Area 64 Area 0 ISP F1/0 172.16.10.0/30 172.16.10.4/30 172.16.10.8/30 .1 .2 .5 .6 .9 .10 10.10.10.0/24 .1 F0/0 F0/1 F0/0 F0/1 F0/0F0/1 192.168.101.0/24 192.168.102.0/24 192.168.203.0/24 192.168.204.0/24 192.168.205.0/24 192.168.206.0/24 R1 R3 R2
  • 65.
    Thomas Moegli Configuration pourR1 Exemple de configuration Single Area 65 R1# config t R1(config)# interface FastEthernet0/0 R1(config-if)# ip add 172.16.10.1 255.255.255.252 R1(config-if)# no shutdown R1(config-if)# interface FastEthernet0/1 R1(config-if)# ip add 172.16.10.9 255.255.255.252 R1(config-if)# no shutdown R1(config-if)# int Lo1 R1(config-if)# ip add 192.168.101.1 255.255.255.0 R1(config-if)# int Lo2 R1(config-if)# ip add 192.168.102.1 255.255.255.0
  • 66.
    Thomas Moegli Configuration OSPFpour R1 Exemple de configuration Single Area 66 ! Configuration OSPF R1(config)# router ospf 1 R1(config-router)# router-id 1.1.1.1 R1(config-router)# network 172.16.10.0 0.0.0.3 area 0 R1(config-router)# network 172.16.10.8 0.0.0.3 area 0 R1(config-router)# network 192.168.101.0 0.0.0.255 area 0 R1(config-router)# network 192.168.102.0 0.0.0.255 area 0
  • 67.
    Thomas Moegli Configuration pourR2 Exemple de configuration Single Area 67 R2# config t R2(config)# interface FastEthernet0/0 R2(config-if)# ip add 172.16.10.10 255.255.255.252 R2(config-if)# no shutdown R2(config-if)# interface FastEthernet0/1 R2(config-if)# ip add 172.16.10.6 255.255.255.252 R2(config-if)# no shutdown R2(config-if)# int Lo1 R2(config-if)# ip add 192.168.203.1 255.255.255.0 R2(config-if)# int Lo2 R2(config-if)# ip add 192.168.204.1 255.255.255.0
  • 68.
    Thomas Moegli Configuration OSPFpour R2 Exemple de configuration Single Area 68 ! Configuration OSPF R1(config)# router ospf 1 R1(config-router)# router-id 2.2.2.2 R1(config-router)# network 172.16.10.4 0.0.0.3 area 0 R1(config-router)# network 172.16.10.8 0.0.0.3 area 0 R1(config-router)# network 192.168.203.0 0.0.0.255 area 0 R1(config-router)# network 192.168.204.0 0.0.0.255 area 0
  • 69.

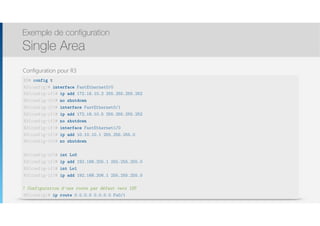

    Thomas Moegli Configuration pourR3 Exemple de configuration Single Area 69 R3# config t R3(config)# interface FastEthernet0/0 R3(config-if)# ip add 172.16.10.2 255.255.255.252 R3(config-if)# no shutdown R3(config-if)# interface FastEthernet0/1 R3(config-if)# ip add 172.16.10.5 255.255.255.252 R3(config-if)# no shutdown R3(config-if)# interface FastEthernet1/0 R3(config-if)# ip add 10.10.10.1 255.255.255.0 R3(config-if)# no shutdown R3(config-if)# int Lo0 R3(config-if)# ip add 192.168.205.1 255.255.255.0 R3(config-if)# int Lo1 R3(config-if)# ip add 192.168.206.1 255.255.255.0 ! Configuration d’une route par défaut vers ISP R3(config)# ip route 0.0.0.0 0.0.0.0 Fa0/1
  • 70.
    Thomas Moegli Configuration OSPFpour R3 Exemple de configuration Single Area 70 ! Configuration OSPF R1(config)# router ospf 1 R1(config-router)# router-id 3.3.3.3 R1(config-router)# network 172.16.10.0 0.0.0.3 area 0 R1(config-router)# network 172.16.10.4 0.0.0.3 area 0 R1(config-router)# network 192.168.205.0 0.0.0.255 area 0 R1(config-router)# network 192.168.206.0 0.0.0.255 area 0 ! Propagation de la route par défaut dans OSPF R3(config)# router ospf 1 R3(config)# default-information originate
  • 71.

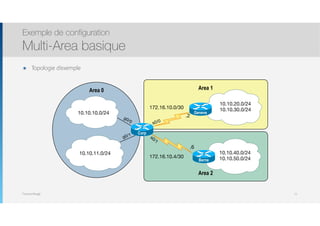

    Thomas Moegli ๏ Topologied’exemple Exemple de configuration Multi-Area basique 71 Area 1Area 0 Area 2 Geneve Berne g0/0 g0/1 Corp s0/1 s0/0 10.10.11.0/24 10.10.10.0/24 10.10.20.0/24 10.10.30.0/24 10.10.40.0/24 10.10.50.0/24172.16.10.4/30 172.16.10.0/30 .2 .6
  • 72.
    Thomas Moegli Exemple deconfiguration Multi-Area basique 72 Corp# config t Corp(config)# router ospf 1 Corp(config-router)# router-id 1.1.1.1 Corp(config-router)# network 10.10.0.0 0.0.255.255 area 0 Corp(config-router)# network 172.16.10.0 0.0.0.3 area 1 Corp(config-router)# network 172.16.10.4 0.0.0.3 area 2 SF(config)# router ospf 1
 SF(config-router)# network 10.10.0.0 0.0.255.255 area 1 SF(config-router)# network 172.16.0.0 0.0.255.255 area 1 NY(config)# router ospf 1
 NY(config-router)# network 0.0.0.0 255.255.255.255 area 2 00:01:07: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial0/0/0 from LOADING to FULL, Loading Done
  • 73.
    Thomas Moegli Vérification etTroubleshooting 73 Commande Résultat et utilité show ip ospf neighbor Vérifie le status des interfaces OSPF show ip ospf interface Affiche les informations liées à OSPF sur une interface active show ip protocols Vérifie les process ID d’OSPF et si celui-ci est actif sur le routeur show ip route Vérifice la table de routage, affiche les routes OSPF injectées show ip ospf database Affiche un résumé des LSA de la base de donnée
  • 74.
    Thomas Moegli Vérification etTroubleshooting Commande show ip neighbor 74 Corp# sh ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 172.16.10.2 0 FULL/ - 00:00:34 172.16.10.2 Serial0/0/0 172.16.10.6 0 FULL/ - 00:00:31 172.16.10.6 Serial0/0/1 SF# sh ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 1.1.1.1 0 FULL/ - 00:00:39 172.16.10.1 Serial0/0/0 NY# sh ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 1.1.1.1 0 FULL/ - 00:00:34 172.16.10.5 Serial0/0/0
  • 75.
    Thomas Moegli Vérification etTroubleshooting Commande show ip ospf 75 Corp# sh ip ospf Routing Process "ospf 1" with ID 1.1.1.1
 Supports only single TOS(TOS0) routes
 Supports opaque LSA
 It is an area border router
 SPF schedule delay 5 secs, Hold time between two SPFs 10 secs Minimum LSA interval 5 secs. Minimum LSA arrival 1 secs Number of external LSA 0. Checksum Sum 0x000000 Number of opaque AS LSA 0. Checksum Sum 0x000000
 Number of DCbitless external and opaque AS LSA 0
 Number of DoNotAge external and opaque AS LSA 0
 Number of areas in this router is 3. 3 normal 0 stub 0 nssa External flood list length 0 Area BACKBONE(0) Number of interfaces in this area is 2 Area has no authentication SPF algorithm executed 19 times Area ranges are Number of LSA 7. Checksum Sum 0x0384d5 Number of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0 Number of indication LSA 0 Number of DoNotAge LSA 0 Flood list length 0 Area 1 Number of interfaces in this area is 1 Area has no authentication SPF algorithm executed 43 times Area ranges are Number of LSA 7. Checksum Sum 0x0435f8 Number of opaque link LSA 0 Checksum Sum 0x000000 Number of DCbitless LSA 0 … … Area 2 Number of interfaces in this area is 1 Area has no authentication SPF algorithm executed 38 times Area ranges are Number of LSA 7. Checksum Sum 0x0319ed Number of opaque link LSA 0 Checksum Sum 0x000000 Number of DCbitless LSA 0 Number of indication LSA 0 Number of DoNotAge LSA 0 Flood list length 0
  • 76.
    Thomas Moegli ๏ Hypothèses ๏Les adresses IP sont configurées et activées ๏ La configuration Frame-Relay est effectuée Autre exemple de configuration Multi-Area basique 76 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 ! Configuration sur R1 R1(config)# router ospf 1 R1(config-router)# network 192.168.1.0 0.0.0.255 R1(config-router)# network 192.168.1.0 0.0.0.255 area 1 R1(config-router)# network 10.0.0.0 0.0.0.3 area 1 R1(config-router)# network 1.1.1.1 0.0.0.0 area 1 ! Configuration sur R2 R2(config)# router ospf 1 R2(config-router)# network 2.2.2.2 0.0.0.0 area 1 R2(config-router)# network 10.0.0.0 0.0.0.3 area 1 R2(config-router)# network 192.168.0.0 0.0.0.3 area 0 R2(config-router)# *Mar 1 00:41:02.919: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on FastEthernet0/0 from LOADING to FULL, Loading Done ! Autre méthode pour annoncer les réseaux R2(config-router)# int S0/0.2 R2(config-subif)# ip ospf 1 area 0
  • 77.
    Thomas Moegli Autre exemplede configuration Multi-Area basique 77 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 ! Configuration sur R3 - Ici, toutes les interfaces sont sur l’area 0, il est donc possible d’assigner tous les réseaux par un masque générique R3(config)# router ospf 1 R3(config-router)# network 0.0.0.0 255.255.255.255 area 0 R3(config-router)# end *Mar 1 00:45:49.367: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0.1 from LOADING to FULL, Loading Done ! Configuration sur R4 R4(config)# router ospf 1 R4(config-router)# network 0.0.0.0 255.255.255.255 area 0 R4(config-router)# end *Mar 1 00:45:08.147: %OSPF-5-ADJCHG: Process 1, Nbr 3.3.3.3 on Serial0/0.2 from LOADING to FULL, Loading Done *Mar 1 00:45:08.451: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0.1 from LOADING to FULL, Loading Done
  • 78.
    Thomas Moegli Autre exemplede configuration Multi-Area basique 78 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R4# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/75] via 192.168.0.5, 00:01:48, Serial0/0.1 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/65] via 192.168.0.5, 00:01:48, Serial0/0.1 3.0.0.0/32 is subnetted, 1 subnets O 3.3.3.3 [110/65] via 192.168.0.9, 00:01:48, Serial0/0.2 4.0.0.0/32 is subnetted, 1 subnets C 4.4.4.4 is directly connected, Loopback0 172.168.0.0/24 is subnetted, 1 subnets C 172.168.2.0 is directly connected, FastEthernet0/0 172.16.0.0/24 is subnetted, 1 subnets O 172.16.1.0 [110/74] via 192.168.0.9, 00:01:49, Serial0/0.2 10.0.0.0/30 is subnetted, 1 subnets O IA 10.0.0.0 [110/74] via 192.168.0.5, 00:01:51, Serial0/0.1 192.168.0.0/30 is subnetted, 3 subnets C 192.168.0.8 is directly connected, Serial0/0.2 O 192.168.0.0 [110/128] via 192.168.0.9, 00:01:51, Serial0/0.2 [110/128] via 192.168.0.5, 00:01:51, Serial0/0.1 C 192.168.0.4 is directly connected, Serial0/0.1 O IA 192.168.1.0/24 [110/84] via 192.168.0.5, 00:01:51, Serial0/0.1 Le sigle IA indique que la route se situe dans une area différente
  • 79.
    Thomas Moegli ๏ Commande: ๏ Affiche les interfaces qui participent au protocole OSPF ๏ PID : Process ID Autre exemple de configuration Multi-Area basique : Vérification 79 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf interface brief Interface PID Area IP Address/Mask Cost State Nbrs F/C Se0/0.2 1 0 192.168.0.5/30 64 P2P 1/1 Se0/0.1 1 0 192.168.0.1/30 64 P2P 1/1 Fa0/0 1 1 10.0.0.2/30 10 BDR 1/1 Lo0 1 1 2.2.2.2/32 1 LOOP 0/0 Router# show ip ospf interface brief
  • 80.
    Thomas Moegli ๏ Commande: ๏ Affiche le détail des protocoles de routage actifs Autre exemple de configuration Multi-Area basique : Vérification 80 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip protocols Routing Protocol is "ospf 1" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Router ID 2.2.2.2 It is an area border router Number of areas in this router is 2. 2 normal 0 stub 0 nssa Maximum path: 4 Routing for Networks: 2.2.2.2 0.0.0.0 area 1 10.0.0.0 0.0.0.3 area 1 192.168.0.0 0.0.0.3 area 0 Routing on Interfaces Configured Explicitly (Area 0): Serial0/0.2 Reference bandwidth unit is 100 mbps Routing Information Sources: Gateway Distance Last Update 4.4.4.4 110 00:24:32 3.3.3.3 110 00:26:55 1.1.1.1 110 00:40:15 Distance: (default is 110) Router# show ip protocols
  • 81.
    Thomas Moegli ๏ Commande: ๏ Affiche la liste des voisins connectés avec le routeur Autre exemple de configuration Multi-Area basique : Vérification 81 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 4.4.4.4 0 FULL/ - 00:00:39 192.168.0.6 Serial0/0.2 3.3.3.3 0 FULL/ - 00:00:34 192.168.0.2 Serial0/0.1 1.1.1.1 1 FULL/DR 00:00:39 10.0.0.1 FastEthernet0/0 Router# show ip ospf neighbor
  • 82.
    Thomas Moegli ๏ Commande: ๏ Affiche la base de données OSPF (liste des LSA) Autre exemple de configuration Multi-Area basique : Vérification 82 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 R2# show ip ospf database OSPF Router with ID (2.2.2.2) (Process ID 1) Router Link States (Area 0) Link ID ADV Router Age Seq# Checksum Link count 2.2.2.2 2.2.2.2 83 0x80000005 0x00C862 4 3.3.3.3 3.3.3.3 276 0x80000003 0x002DFE 6 4.4.4.4 4.4.4.4 112 0x80000003 0x004A37 6 Summary Net Link States (Area 0) Link ID ADV Router Age Seq# Checksum 1.1.1.1 2.2.2.2 1095 0x80000002 0x008B99 2.2.2.2 2.2.2.2 1095 0x80000002 0x00F832 10.0.0.0 2.2.2.2 1095 0x80000002 0x001B08 192.168.1.0 2.2.2.2 1095 0x80000002 0x00575E Router Link States (Area 1) Link ID ADV Router Age Seq# Checksum Link count 1.1.1.1 1.1.1.1 1106 0x80000005 0x00E687 3 2.2.2.2 2.2.2.2 1095 0x80000005 0x00FDE6 2 Net Link States (Area 1) Link ID ADV Router Age Seq# Checksum Router# show ip ospf database
  • 83.
    Thomas Moegli ๏ Commesous EIGRP, OSPF permet de configurer une interface pour qu’elle ne forme aucune relation de voisinage sur celle-ci ๏ Le réseau connecté sur cette interface peut être toujours annoncé dans OSPF mais l’interface ne permet pas de se connecter à d’autres routeurs OSPF pour former une adjacence. ๏ Commande de configuration de routage : Interfaces passives 83 Router(config-router)# passive-interface interfaceID 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 OSPF OSPF OSPF R1(config)# router ospf 1 R1(config-router)# passive-interface Fa0/0 R3(config)# router ospf 1 R3(config-router)# passive-interface Fa0/0 R4(config)# router ospf 1 R4(config-router)# passive-interface Fa0/0
  • 84.
    Thomas Moegli ๏ Uneapproche plus sécurisée est de placer toutes les interfaces en mode passive et de ne rendre actif que les interfaces nécessaires ๏ Commande : ๏ Désactiver toutes les interfaces :
 ๏ Annuler la commande pour certaines interfaces spécifiques :
 Interfaces passives 8484 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 OSPF OSPF OSPF Router(config-router)# passive-interface default Router(config-router)# no passive-interface interfaceID
  • 85.

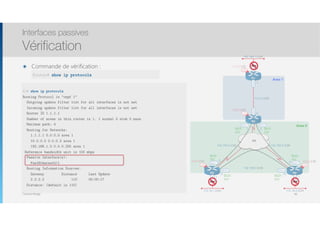

    Thomas Moegli ๏ Commandede vérification : Interfaces passives Vérification 85 Router# show ip protocols 192.168.1.0/24 Lo0 1.1.1.1/32 Lo0 4.4.4.4/32 Lo0 3.3.3.3/32 Lo0 2.2.2.2/32 R1 FR Fa0/0 R3 R4 S0/0.1 S0/0.2 S0/0.1S0/0.1 S0/0.2 S0/0.2 R2 Fa0/0 192.168.0.4/30192.168.0.0/30 10.0.0.0/30 .5 .6 .1 .2 192.168.0.8/30 .10.9 .2 .1 Fa0/0 .1 172.16.2.0/24 Fa0/0 .1 172.16.1.0/24 Fa0/1 .1 Area 1 Area 0 DLCI : 302 DLCI : 203 DLCI : 204 DLCI : 402 DLCI : 403 DLCI : 304 OSPF OSPF OSPF R1# show ip protocols Routing Protocol is "ospf 1" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Router ID 1.1.1.1 Number of areas in this router is 1. 1 normal 0 stub 0 nssa Maximum path: 4 Routing for Networks: 1.1.1.1 0.0.0.0 area 1 10.0.0.0 0.0.0.3 area 1 192.168.1.0 0.0.0.255 area 1 Reference bandwidth unit is 100 mbps Passive Interface(s): FastEthernet0/1 Routing Information Sources: Gateway Distance Last Update 2.2.2.2 110 00:00:17 Distance: (default is 110)
  • 86.
    Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link Lien-virtuel Configuration initiale 86 R1(config)# router ospf 100 R1(config-router)# router-id 1.1.1.1 R1(config-router)# network 172.10.0.0 0.0.255.255 area 20 R1(config-router)# network 10.0.12.0 0.0.0.255 area 10 R2(config)# router ospf 100 R2(config-router)# router-id 2.2.2.2 R2(config-router)# network 10.0.23.0 0.0.0.255 area 10 R2(config-router)# network 10.0.12.0 0.0.0.255 area 10 R3(config)# router ospf 100 R3(config-router)# router-id 3.3.3.3 R3(config-router)# network 10.0.23.0 0.0.0.255 area 10 R3(config-router)# network 172.30.0.0 0.0.255.255 area 0
  • 87.
    Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link ๏ On remarque que R2 n’apprend pas les routes de R1 Lien-virtuel Configuration initiale 87 R2# show ip route ospf … Gateway of last resort is not set 172.30.0.0/32 is subnetted, 4 subnets O IA 172.30.1.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1 O IA 172.30.2.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1 O IA 172.30.3.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1 O IA 172.30.4.254 [110/65] via 10.0.23.3, 00:01:15, Serial2/1
  • 88.
    Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link ๏ Configuration du lien virtuel Lien-virtuel Configuration initiale 88 R1(config)# router ospf 100 R1(config-router)# area 10 virtual-link 3.3.3.3 *Jan 17 22:15:21.731: %OSPF-5-ADJCHG: Process 100, Nbr 3.3.3.3 on OSPF_VL0 from LOADING to FULL, Loading Done R3(config)# router ospf 100 R3(config-router)# area 10 virtual-link 1.1.1.1 *Jan 17 22:15:21.739: %OSPF-5-ADJCHG: Process 100, Nbr 1.1.1.1 on OSPF_VL0 from LOADING to FULL, Loading Done
  • 89.
    Thomas Moegli R2 S2/0 S2/1 .2 .2 10.23.0.0/24 10.12.0.0/24 OSPF Area10 OSPF Area 0 OSPF Area 20 Loopbacks 172.10.1.0/24 172.10.2.0/24 172.10.3.0/24 172.10.4.0/24 R1 S2/0.1 Loopbacks 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 172.30.4.0/24 R3 S2/1 .3 ABRVirtual Link ๏ Une fois le lien virtuel établi, les routes sont envoyés à R2 Lien-virtuel Configuration initiale 89 R1# show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 3.3.3.3 0 FULL/ - - 10.0.23.3 OSPF_VL0 2.2.2.2 0 FULL/ - 00:00:32 10.0.12.2 Serial2/0 R2# show ip route ospf … 172.10.0.0/32 is subnetted, 4 subnets O IA 172.10.1.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 O IA 172.10.2.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 O IA 172.10.3.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 O IA 172.10.4.254 [110/65] via 10.0.12.1, 00:02:03, Serial2/0 172.30.0.0/32 is subnetted, 4 subnets O IA 172.30.1.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1 O IA 172.30.2.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1 O IA 172.30.3.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1 O IA 172.30.4.254 [110/65] via 10.0.23.3, 00:11:18, Serial2/1
  • 90.
    Thomas Moegli ๏ Lesroutes OSPF doivent être résumées sur les routeurs ABR

 OSPF Résumé de routes 90 R1 R2 R3 S2/0.1 S2/0 S2/1 S2/1 .2 .2 .3 10.23.0.0/24 10.12.0.0/24 Loopbacks 192.168.0.0/24 192.168.1.0/24 192.168.2.0/24 192.168.3.0/24 OSPF Area 10 OSPF Area 0 192.168.0.0/24 192.168.1.0/24 192.168.2.0/24 192.168.3.0/24 192.168.0.0/22 ABR R2(config)# router ospf 10 R2(config-router)# area 10 192.168.0.0 255.255.252.0
  • 91.
    Thomas Moegli ๏ Lesroutes externes doivent être résumées sur les routeurs ASBR

 OSPF Résumé de routes 91 R1 R2 R3 S2/0.1 S2/0 S2/1 S2/1 .2 .2 .3 10.23.0.0/24 10.12.0.0/24 Loopbacks 192.168.0.0/24 192.168.1.0/24 192.168.2.0/24 192.168.3.0/24 OSPF Area 10 OSPF Area 0 172.30.0.0/22 ASBR Loopbacks 172.30.0.0/24 172.30.1.0/24 172.30.2.0/24 172.30.3.0/24 RIPv2 R3(config)# router ospf 10 R3(config-router)# summary-address 172.30.0.0 255.255.252.0
  • 92.
  • 93.
    Thomas Moegli ๏ Protocolede transport de couche 4 propre à OSPF (pas de TCP ou UDP) ๏ Numéro de protocole OSPF : 89 Structure Paquet OSPF 93 En-tête IP (20 Octets) Protocole = 89 En-tête + Données OSPF
  • 94.
    Thomas Moegli ๏ 5types de paquets OSPF Structure Types de paquets 94 Hello Découverte des voisins et maintien de la relation Database Description Packet (DBD) Décrit le contenu des bases de données d’état de liens des routeurs OSPF. Link-State Request (LSR) Requête pour demander des éléments de la base de donnée (LSD) des routeurs OSPF Link-State Update (LSU) Transport d’un ensemble d’éléments de la base de donnée. Chaque élément est un LSA (Link-State Advertisement), le LSU regroupe un ensemble de LSA. Link-State Acknowledgment Accusé de réception des LSA
  • 95.
    Thomas Moegli ๏ Utilisépour ๏ Découvrir des voisins OSPF et établir des contiguïtés ๏ Annoncer les paramètres sur lesquels les deux routeurs doivent s’accorder pour devenir voisins ๏ Définir le routeur désigné (DR) et le routeur désigné de sauvegarde (BDR) sur les réseaux à accès multiple (Ethernet, Frame Relay) ๏ Envoi des messages Hello sur l’adresse multicast 224.0.0.5 Structure Protocole Hello 95
  • 96.
    Thomas Moegli Structure Protocole Hello 96 En-têtede trame Data Link En-tête de paquet IP En-tête de paquet OSPF Données spécifiques de type de paquet Paquet Hello Version Type = 1 Longueur du paquet ID du routeur ID de la zone Somme de contrôle AuType Authentification Authentification Masque de réseau Intervalle Hello Option Priorité du routeur Intervalle d’arrêt du routeur Routeur désigné Routeur désigné de secours (BDR) Liste des voisins
  • 97.
    Thomas Moegli ๏ Champsimportants ๏ Type : type de paquet OSPF : Hello (1), DBD (2), LSR (3), LSU (4), LSACK (5) ๏ ID de Routeur : Identifiant du routeur source ๏ ID de zone : Zone d’origine du paquet ๏ Masque de réseau : Masque de sous-réseau associé à l’interface émettrice ๏ Intervalle Hello : Nombre de secondes entre les intervalles Hello du routeur émetteur ๏ Priorité du routeur : Utilisé dans la sélection du DR ou du BDR ๏ Routeur désigné (DR) : ID du routeur désigné, le cas échéant ๏ Routeur désigné de sauvegarde (BDR) : ID du routeur désigné de sauvegarde, le cas échéant ๏ Liste des voisins : indique l’ID de routeur OSPF du ou des routeurs voisins Structure Protocole Hello 97
  • 98.
    Thomas Moegli ๏ Composantsde la Link-State Database (LSD) ๏ 11 types de LSA ๏ Type 1 : Router-Link Advertisement (RLA) ๏ Type 2 : Network Link Advertisement (NLA) ๏ Type 3 : Summary Link Advertisement (SLA) ๏ Type 4 : ASBR Summary LSA ๏ Type 5 : Autonomous System LSA ๏ Type 6 : Multicast OSPF LSA ๏ Type 7 : Défini pour les areas Not-So-Stubby ๏ Type 8 : Attributs externes pour BGP ๏ Types 9,10,11 : Opaques LSA Link-State Advertisements 98
  • 99.
    Thomas Moegli Type 1LSA ๏ Router LSA ๏ Générés par les routeurs internes ๏ Pour un routeur connecté à plusieurs areas ๏ Envoi séparé de LSA Type 1 sur chaque area connecté au routeur ๏ Ne traverse pas les routeurs ABR ๏ Contenu d’un Type 1 LSA ๏ Router ID, Interfaces, Informations IP, Status de l’interface ๏ Dans la table de routage, ce sont les routes marquées d’un « O » Type 1 LSA 99 OSPF Area 10 OSPF Area 0 OSPF Area 20 LSA-1 LSA-1 LSA-1 LSA-1 LSA-1 LSA-1
  • 100.
    Thomas Moegli Type 2LSA ๏ Network LSA ๏ Envoyé par les routeurs DR (Desiginated Router) aux DRother ๏ Ne traverse pas les routeurs ABR ๏ Dans la table de routage, ce sont les routes marquées d’un « O » Type 2 LSA 100 OSPF Area 10 OSPF Area 0 OSPF Area 20 LSA-2 LSA-2 DR
  • 101.
    Thomas Moegli Type 3LSA ๏ Summary LSA ๏ Envoyé par les Area Border Routers ๏ Regénéré par les autres ABR pour être émis dans toutes les areas ๏ Dans la table de routage, ce sont les routes marquées d’un « O IA » Type 3 LSA 101 OSPF Area 10 OSPF Area 0 OSPF Area 20 LSA-3 ABR ABR LSA-3
  • 102.
    Thomas Moegli OSPF Area 10 OSPF Area0 OSPF Area 20 ABR ABR RIPv2 ASBR Router-ID LSA-4 LSA-4 Router-ID Router-ID Type 4 LSA ๏ ASBR Summary LSA ๏ Envoyés par les ASBR aux autres routeurs de l’AS ๏ Envoyés ensuite par les ABR à l’area backbone ๏ Regénéré par les ABR pour les autres areas ๏ Contient le Router ID de l’ASBR Type 4 LSA 102
  • 103.
    Thomas Moegli OSPF Area 10 OSPF Area0 OSPF Area 20 ABR ABR RIPv2 ASBR LSA-5 LSA-5LSA-5 Type 5 LSA ๏ External LSA ๏ Redistribué dans OSPF ๏ Envoyés par les ASBR à l’area backbone ๏ Diffusé sur l’ensemble de l’AS ๏ Le Router-ID de l’ASBR est inchangé dans tout l’AS ๏ Un Type 4 est nécessaire pour trouver l’ASBR Type 5 LSA 103
  • 104.
    Thomas Moegli Type 6LSA ๏ Multicast OSPF LSA ๏ Utilisé dans le routage Multicast (Protocole de routage MOSPF) ๏ N’est pas supporté sur les routeurs Cisco Type 6 LSA 104
  • 105.
    Thomas Moegli Type 7LSA ๏ NSSA (Not-So-Stubby Area) LSA ๏ Avertit les routes d’un autre domaine de routage. Généré par un ASBR depuis une area Not-So-Stubby ๏ N1 : la métrique augmente en passant de réseau en réseau ๏ N2 : la métrique reste identique (utilisé par défaut) Type 7 LSA 105 10.0.0.0/8 OSPF Area 1 OSPF Area 0 OSPF Area 2 .1 .2 .1 .2 .1 .2 192.168.1.0/24 192.168.0.0/24 192.168.2.0/24 NSSA LSA-7 LSA-5
  • 106.
    Thomas Moegli Type 8LSA ๏ External Attributes LSA ๏ Utilisé par OSPF avec BGP Type 9,10,11 LSA ๏ Utilisé pour des applications spécifiques, comme OSPF avec MPLS Type 8,9,10,11 LSA 106
  • 107.
    Thomas Moegli Récapitulatif LSA 107 Area0Area 1 ASBR Corp ABR Type 1 ou 2 Type 1 ou 2 Type 3 Type 4 Type 5
  • 108.
  • 109.
    Thomas Moegli ๏ Permetde minimiser la taille des tables de routage sur les routeurs Edges ๏ Utilise la route par défaut vers l’ABR pour communiquer avec les routes externes et OIA ๏ Réduit le nombre de LSA qui transitent dans l’area ๏ Réduire la consommation des ressources processeur et mémoire OSPF Stubs 109
  • 110.
    Thomas Moegli ๏ Surde grands réseaux, la table de routage devient importante et pose problème pour les routeurs d’accès (Charge mémoire trop importante) ๏ Augmentation importante du nombre de LSA OSPF Stubs Problèmes avec grands réseaux 110 OSPF Area 10 OSPF Area 0 RIPv2 OSPF Area 20 OSPF Area 30 ABR ABR ASBR ABR 100+ Routes 100+ Routes 100+ Routes 100+ Routes 200+ Routes # show ip route ospf O = 100 O IA = 300 E1/E2 = 200
  • 111.
    Thomas Moegli OSPF Area 10 OSPF Area0 RIPv2 OSPF Area 20 OSPF Area 30 ABR ABR ASBR ABR 100+ Routes 100+ Routes 100+ Routes 100+ Routes 200+ Routes # show ip route ospf O = 100 O IA = 300 O* IA = 1 E1/E2 E1/E2 Area Stub Default routeO* IA ๏ Configuration de l’Area 30 en area Stub ๏ Permet de stopper les External LSA (E1 / E2), remplacé par une seule route par défaut (O* IA) OSPF Stubs Problèmes avec grands réseaux 111
  • 112.
    Thomas Moegli Types d’Areas 112 StubArea Backbone Area 0 Totally Stubby Area N’accepte pas de LSA External Interconnecte les areas Accepte toutes les LSA N’accepte pas de LSA External ou Summary
  • 113.
    Thomas Moegli ๏ LesExternal LSA sont stoppées ๏ La route par défaut est annoncée dans l’area Stub par l’ABR ๏ Tous les routeurs de l’area 50 doivent être configurés comme routeurs Stub Types d’Areas Stub Areas 113 RIP Internal Summary LSA Summary LSA External LSA External LSA Summary LSA Default LSA ABR1 ABR2ASBR Area 50 Stub Area 0 Area 50 Standard
  • 114.
    Thomas Moegli Une areapeut être Stub ou Totally Stubby si : ๏ Il y a un seul routeur ABR, ou dans le cas de multiples ABR, un routage optimal vers d’autres areas ou AS externes est acceptable ๏ Tous les routeurs de l’area sont configurés comme routeurs Stub ๏ Il n’y a pas de routeur ASBR dans l’area ๏ L’area n’est pas l’area 0 ๏ Aucun lien virtuel ne transite par cette area Types d’Areas Règles pour les areas Stub et Totally Stub 114
  • 115.
    Thomas Moegli Les Areassuivantes ne peuvent être Stubs ๏ L’Area 0 ne peut être Stub (il s’agit d’une Area de transit) ๏ Les Areas avec ASBR ne peuvent être Stubs ๏ Les Areas avec un lien virtuel ne peuvent être Stubs Types d’Areas Règles pour les areas Stubs 115 Area Stub OSPF Area 0 OSPF Area 10 OSPF Area 30 RIPv2 ASBR Area Stub OSPF Area 40 Virtual Link Area Stub
  • 116.
    Thomas Moegli ๏ Activele routeur comme routeur Stub :
 ๏ Tous les routeurs de la Stub Area doivent être configurés avec cette commande ๏ Définit le coût de la route par défaut envoyé dans la Stub Area :
 ๏ Par défaut, le coût est de 1 Types d’Areas Stub Area : Configuration 116 Router(config-router)# area areaID stub [no-summary] Router(config-router)# area areaID default-cost cost
  • 117.
    Thomas Moegli Types d’Areas StubArea : Configuration 117 Area 0 Stub Area 2 AS externe 192.168.14.1 192.168.15.1 192.168.15.2 R3 R4 S0/0/0 S0/0/0 Fa0/0 R3# show running-config … ! interface FastEthernet0/0 ip address 192.168.14.1 255.255.255.0 interface Serial0/0/0 ip address 192.168.15.1 255.255.255.252 … ! router ospf 100 network 192.168.14.0 0.0.0.255 area 0 network 192.168.15.0 0.0.0.255 area 2 area 2 stub R4# show running-config … ! interface Serial0/0/0 ip address 192.168.15.2 255.255.255.252 … ! router ospf 15 network 192.168.14.0 0.0.0.255 area 0 area 2 stub
  • 118.
    Thomas Moegli OSPF Area 10 OSPF Area0 RIPv2 OSPF Area 20 OSPF Area 30 ABR ABR ASBR ABR 100+ Routes 100+ Routes 100+ Routes 100+ Routes 200+ Routes # show ip route ospf O = 100 O* IA = 1 E1/E2 E1/E2 Area Totally Stubby Default route O* IA ๏ Configuration de l’Area 30 en area Stub ๏ Permet de stopper les External LSA (E1 / E2) + Summary LSA (O IA), remplacé par une seule route par défaut (O* IA) OSPF Stubs Totally Stubby Area 118
  • 119.
    Thomas Moegli RIP Summary LSA Summary LSA External LSA External LSA Default LSA Default LSA ABR1 ABR2ASBR Area50 Totally Stubby Area 0 Area 50 StandardAS externe Internal ๏ Les External LSA sont stoppés ๏ Les Summary LSA sont stoppés ๏ La table de routage est réduite à son minimum ๏ Tous les routeurs doivent être configurés comme routeurs Stub ๏ Les routeurs ABR doivent être configurés comme routeurs Totally Stubby ๏ Fonction propriétaire Cisco Types d’Areas Totally Stubby Area 119
  • 120.
    Thomas Moegli ๏
 L’ajoutdu mot-clé no-summa sur un ABR permet de créer une area Totally Stubby et bloque ainsi tous les Summary LSA d’entrer dans l’area Stub. ๏ Tous les autres routeurs de l’Area doivent être configurés en routeurs Stubs Types d’Areas Totally Stubby Area : Configuration 120 Router(config-router)# area areaID stub no-summary no-summary
  • 121.
    Thomas Moegli Types d’Areas TotallyStubby Area : Configuration 121 R2(config)# router ospf 10 R2(config-router)# network 172.17.0.0 0.0.255.255 area 0 R2(config-router)# network 172.16.0.0 0.0.255.255 area 1 R2(config-router)# area 1 stub no-summary R2(config-router)# area 1 default-cost 5 ! Définit R2 comme routeur ABR préféré AS externe R1 R4 R3 Area 0 Area 1 Totally Stubby R2 172.17.1.1/16 172.16.1.1/16 172.16.2.1/16 R3(config)# router ospf 10 R3(config-router)# network 172.16.0.0 0.0.255.255 area 1 R3(config-router)# area 1 stub R4(config)# router ospf 10 R4(config-router)# network 172.17.0.0 0.0.255.255 area 0 R4(config-router)# network 172.16.0.0 0.0.255.255 area 1 R4(config-router)# area 1 stub no-summary R4(config-router)# area 1 default-cost 10
  • 122.
    Thomas Moegli ๏ NSSAbrise les règles d’une area Stub ๏ Un ASBR est autorisé dans une area NSSA ๏ Un type 7 est défini spécialement pour l’area NSSA, envoyé par l’ASBR ๏ L’ABR convertit les LSA de type 7 en LSA de type 5 ๏ L’ABR envoie la route par défaut dans l’area NSSA au lieu d’envoyer les routes externes venant d’autres ASBR ๏ Standard défini dans la RFC Types d’Areas Not-So-Stubby Area (NSSA) 122 RIP AS RIP 172.17.20.0 LSA Type 7 LSA Type 5 172.17.20.0/24 172.17.0.0/16 R1 R2 NSSA 1 Area 0
  • 123.
    Thomas Moegli ๏ Utilisationde cette commande au lieu de la commande area stub pour définir une area NSSA :

 ๏ Le mot-clé no-summa permet de créer une NSSA Totally Stubby Area (fonction propriétaire Cisco) Types d’Areas Not-So-Stubby Area (NSSA) : Configuration 123 Router(config-router)# area areaID nssa [no-redistribution] [default-information-originate [metric metric- value] [metric-type type-value]] [no-summary] no-summary
  • 124.
    Thomas Moegli Types d’Areas Not-So-StubbyArea (NSSA) : Configuration 124 RIP 172.17.10.0 172.17.11.0 NSSA Area 1172.17.20.1/16 0.0.0.0 (Route par défaut) R1 R2172.17.20.2/16 OSPF Area 0 172.17.0.0 Pas de type 5 dans une NSSA R1(config)# router ospf 10 R1(config-router)# redistribute rip subnets R1(config-router)# default metric 150 R1(config-router)# network 172.17.0.0 0.0.255.255 area 1 R1(config-router)# area 1 nssa R2(config)# router ospf 10 R2(config-router)# summary-address 172.16.0.0 255.255.0.0 R2(config-router)# network 172.17.20.0 0.0.0.255 area 1 R2(config-router)# network 172.17.0.0 0.0.255.255 area 0 R2(config-router)# area 1 nssa default-information-originate
  • 125.
    Thomas Moegli Types d’Areas NSSATotally Stubby Area : Configuration 125 RIP 172.17.10.0 172.17.11.0 NSSA Area 1 172.17.20.1/16 0.0.0.0 (Route par défaut) R1 R2172.17.20.2/16 OSPF Area 0 172.17.0.0 Pas de type 3,4 ou 5 dans une NSSA Totally Stubby R1(config)# router ospf 10 R1(config-router)# redistribute rip subnets R1(config-router)# default metric 150 R1(config-router)# network 172.17.0.0 0.0.255.255 area 1 R1(config-router)# area 1 nssa R2(config)# router ospf 10 R2(config-router)# summary-address 172.16.0.0 255.255.0.0 R2(config-router)# network 172.17.20.0 0.0.0.255 area 1 R2(config-router)# network 172.17.0.0 0.0.255.255 area 0 R2(config-router)# area 1 nssa no-summary
  • 126.
    Thomas Moegli * :Indique le type de LSA utilisé pour la route par défaut Types d’Areas Récapitulatif : Types d’Areas 126 LSA/Area Normal Stub Totally Stubby Not So Stubby Totally NSSA LSA 1 ✅ ✅ ✅ ✅ ✅ LSA 2 ✅ ✅ ✅ ✅ ✅ LSA 3 ✅ ✅* -* ✅ -* LSA 4 ✅ - - - - LSA 5 ✅ - - - - LSA 7 - - - ✅* ✅
  • 127.
    Thomas Moegli Types d’Areas Récapitulatif: Types d’Areas 127 Area 0 : Backbone NSSA Area Totally NSSA Area Stub Area Normal Area Totally Stubby Area N’accepte pas les External et Summary LSA Autorise ASBR N’accepte pas les External et Summary LSA Accepte MAJ, External et Summary LSA N’accepte pas les External LSA N’accepte pas les External LSA Autorise l’ASBR
  • 128.
    Thomas Moegli ๏
 Affichequelles areas sont normales, Stub ou NSSA ๏
 Affiche les détails des LSA ๏
 Affiche les informations spécifiques de chaque LSA de type 7 présents dans la base de données ๏
 Affiche toutes les routes Types d’Areas Configuration Stub et NSSA : Vérification 128 Router# show ip ospf Router# show ip ospf database Router# show ip ospf database nssa-external Router# show ip route
  • 129.
  • 130.
    Thomas Moegli ๏ RéseauFrame-Relay (Non-Broadcast - Full Mesh) ๏ Les voisins doivent être configurés statiquement ๏ Configuration des voisins manuel via la commande : OSPF sur Réseaux WAN 130 HQ Frame Relay Br1 Br2 DLCI = 102 DLCI = 103 DLCI = 201 DLCI = 203 DLCI = 302 DLCI = 301 S1/0 S1/0 S1/0 10.1.1.3/24 10.1.1.2/24 10.1.1.1/24 Router(config-router)# neighbor adresseIP
  • 131.
    Thomas Moegli HQ Frame Relay Br1 Br2 DLCI= 102 DLCI = 103 DLCI = 201 DLCI = 301 S1/0 S1/0 S1/0 10.1.1.3/24 10.1.1.2/24 10.1.1.1/24 ๏ Réseau Frame-Relay (Non-Broadcast - Partial Mesh) ๏ Pas de BDR nécessaire ๏ Le DR devrait être le routeur HQ. Configurer les routers Br1 et Br2 avec une priorité à 0 ๏ Les voisins doivent être configurés statiquement OSPF sur Réseaux WAN 131
  • 132.
    Thomas Moegli HQ Frame Relay Br1 Br2 DLCI= 102 DLCI = 103 DLCI = 201 DLCI = 203 DLCI = 302 DLCI = 301 S1/0 S1/0 S1/0 10.1.1.3/24 10.1.1.2/24 10.1.1.1/24 ๏ Réseau Frame-Relay (Broadcast - Partial Mesh) ๏ Le DR devrait être le routeur HQ. Configurer les routers Br1 et Br2 avec une priorité à 0 ๏ Du fait que le réseau est broadcast, l’élection du DR/BDR peut se faire automatiquement OSPF sur Réseaux WAN 132
  • 133.
  • 134.
    Thomas Moegli ๏ Plusieurspossibilités de sécurisation d’OSPFv2, la principale étant l’authentification des échanges de routage ๏ Par clé partagée ๏ Par MD5 ๏ Par certificat (RFC 5709, OSPFv2 HMAC-SHA Cryptographic Authentication) ๏ Plusieurs standards proposent divers mécanismes ๏ RFC 6863 (mars 2013) : Analysis of OSPF Security According to the Keying and Authentication for Routing Protocols (KARP) Design Guide ๏ RFC 6039 (octobre 2010) : Issues with Existing Cryptographic Protection Methods for Routing Protocols Sécurité OSPF 134
  • 135.
    Thomas Moegli ๏ Lesentités utilisent un mot de passe en clair pour vérifier les échanges ๏ Le mot de passe transite en clair sur les liens ๏ Mauvaise solution ๏ Champ “Authentication“ de l’en-tête OSPFv2 : Sécurité OSPF Authentification par clé partagée 135 Password 32
  • 136.
    Thomas Moegli Exemple deconfiguration sur R1 Sécurité OSPF Authentification par clé partagée 136 R1# show running-config … ! interface Fa0/0 ip address 10.1.1.1 255.255.255.0 no shutdown … ! interface Serial0/0/1 ip address 192.168.1.101 255.255.255.224 ip ospf authentication ip ospf authentication-key ETMLLAB … ! router ospf 1 network 10.1.1.1 0.0.0.0 area 0 network 192.168.1.0 0.0.0.255 area 0 ! 10.1.1.0 /24 10.1.2.0 /24 R1 R2 192.168.1.96 /27 S0/0/1 .101 S0/0/1 .102 Fa0/0 .1 Fa0/0 .1
  • 137.
    Thomas Moegli ๏ Champ“Authentication“ de l’en-tête OSPFv2 : ๏ Key ID [8 bits] : identifie l’algorithme et la clé secrète utilisée pour générer le hash du message. Le Key ID est unique par interface (par subnet) ๏ Auth Data Len [8 bits] : Longueur en byte du hash ajouté à la fin du paquet OSPF ๏ Cryptographic sequence Number [32 bits] : Numéro de séquence non-signé et incrémental. Utilisé pour contrer les attaques par rejeu ๏ Le digest (128 bits) est inséré à la fin du paquet OSPF Sécurité OSPF Authentification avec MD5 137 0x0000 16 Key ID Auth Data Len Cryptographic sequence number 8 8
  • 138.
    Thomas Moegli Exemple deconfiguration sur R1 Sécurité OSPF Authentification avec MD5 138 R1# show running-config … ! interface Fa0/0 ip address 10.1.1.1 255.255.255.0 no shutdown … ! interface Serial0/0/1 ip address 192.168.1.101 255.255.255.224 ip ospf authentication message-digest ip ospf message-digest—key 1 md5 ETMLLABSECRET … ! router ospf 1 network 10.1.1.1 0.0.0.0 area 0 network 192.168.1.0 0.0.0.255 area 0 ! 10.1.1.0 /24 10.1.2.0 /24 R1 R2 192.168.1.96 /27 S0/0/1 .101 S0/0/1 .102 Fa0/0 .1 Fa0/0 .1
  • 139.
    Thomas Moegli Robustesse deMD5 vs utilisation avec OSPF ๏ MD5 n’est plus considéré comme robuste ๏ L’utilisation de MD5 pour des certificats X.509v3/PKIX est concernée par cette faiblesse ๏ Son utilisation dans la gestion de clés dérivées par MD5 ou pour l’authentification de message par code de hachage (HMAC-MD5) ne sont, pour l’instant, pas concerné [RFC6151, 2011] ๏ Les protocoles possèdent des protections contre les attaques par collision ๏ Utilise uniquement les mécanismes MAC/HMAC dérivés de MD5 ๏ Champs avec valeurs prédéfinies ➔ Paquet rejeté si valeur incorrecte Sécurité OSPF Authentification avec MD5 139
  • 140.
    Thomas Moegli ๏ OSPFv3utilise les caractéristiques d’IPv6, soit les en-têtes d’extension AH et ESP, en remplacement aux mécanismes mis en place dans OSPFv2 ๏ L’authentification ne fait plus partie d’OSPFv3 ๏ Délégué à IPv6 et IPsec Sécurité OSPF Authentification OSPFv3 140
  • 141.
    Thomas Moegli ๏ N’importequel routeur réceptionnant un LSA le listant en tant qu’origine de l’annonce, inspecte le contenu du LSA ๏ Si il n’est pas cohérent, il renvoie immédiatement un LSA qui écrase le faux message ๏ Rappel RFC 2328 ๏ Deux LSA sont considérés identiques s’ils répondent aux critères suivants ๏ Même « Sequence Number » ๏ Même « Checksum value » ๏ Même « Age » (à 15 min près) ๏ Les autres champs ne sont donc pas considérés si ces trois critères sont remplis Sécurité OSPF Mécanisme Fight-Back OSPF 141
  • 142.
    Thomas Moegli ๏ Mécanismepropriétaire Cisco ๏ Contre les attaques de type DoS sur le CPU ๏ Emet les messages OSPF avec un TTL=255 et positionne un seuil à 254 ๏ L’attaquant doit être local ๏ Le processus OSPF peut être stoppé temporairement en cas d’attaque Sécurité OSPF TTL Check 142
  • 143.
    Thomas Moegli Merci devotre attention ! thomas.moegli@icloud.com Références CCNA Routing & Switching Official Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, LiveLessons Cisco : Protocoles et concepts de routage, ENI Editions (A. Vaucamps) OSPF Stubby, Cisco Live (A. Zhang) 143 Merci de votre attention ! thomas.moegli@icloud.com
