Le document présente les principes fondamentaux de Junos, le système d'exploitation de Juniper, mettant en avant son architecture modulaire et son fonctionnement sur une gamme de routeurs. Il explique les différents moteurs de routage et de transmission de paquets, ainsi que le portefeuille de produits et les fonctionnalités de gestion de configurations via le CLI. Enfin, il détaille les commandes utilisées pour naviguer et manipuler la configuration dans Junos.

1. Thomas Moegli
Ing. HES Télécommunications - Réseaux et Sécurité IT
JunOS
Principes fondamentaux

2. JunOS
Architecture

3. Thomas Moegli
Points-clés :
๏ Un seul système d’exploitation
๏ Même système d’exploitation pour l’ensemble des routeurs de la gamme et, généralement pour tous les produits
๏ Une release software
๏ Chaque nouvelle version de JunOS est proposée en même temps pour tous les produits
๏ Une architecture modulaire
๏ JunOS est conçu comme un ensemble de modules communiquant entre eux via des interfaces internes définies
๏ Chaque module est relativement indépendant et dispose de son propre espace mémoire.
Un module peut être redémarré sans affecter les autres
JunOS : Vue d’ensemble
3

4. Thomas Moegli

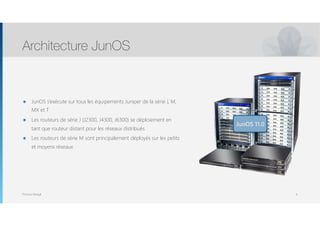

๏ JunOS s’exécute sur tous les équipements Juniper de la série J, M,
MX et T
๏ Les routeurs de série J (J2300, J4300, J6300) se déploiement en
tant que routeur distant pour les réseaux distribués
๏ Les routeurs de série M sont principalement déployés sur les petits
et moyens réseaux
Architecture JunOS
4
JunOS 11.0

5. Thomas Moegli
๏ Le processus de routage se compose de 2 éléments
๏ Moteur de routage
(Routing Engine)
๏ Moteur de transmission des paquets
(Packet Forwarding Engine)
Architecture JunOS
5

6. Thomas Moegli

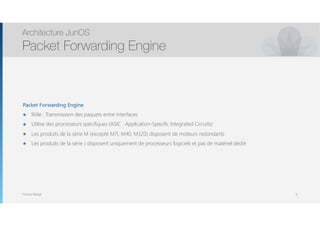

Packet Forwarding Engine
๏ Rôle : Transmission des paquets entre interfaces
๏ Utilise des processeurs spécifiques (ASIC : Application-Specific Integrated Circuits)
๏ Les produits de la série M (excepté M7i, M40, M320) disposent de moteurs redondants
๏ Les produits de la série J disposent uniquement de processeurs logiciels et pas de matériel dédié
Architecture JunOS
Packet Forwarding Engine
6

7. Thomas Moegli

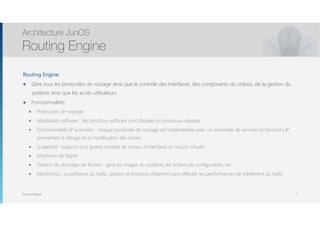

Routing Engine
๏ Gère tous les protocoles de routage ainsi que le contrôle des interfaces, des composants du châssis, de la gestion du
système ainsi que les accès utilisateurs
๏ Fonctionnalités
๏ Protocoles de routage
๏ Modularité software : les fonctions software sont divisées en processus séparés
๏ Fonctionnalités IP avancées : chaque protocole de routage est implémentée avec un ensemble de services et fonctions IP
permettant le filtrage et la modification des routes
๏ Scalabilité : support d’un grand nombre de routes, d’interfaces et circuits virtuels
๏ Interfaces de Mgmt
๏ Gestion du stockage de fichiers : gère les images du système, les fichiers de configuration, etc…
๏ Monitoring : surveillance du trafic, gestion et émission d’alarmes sans affecter les performances de traitement du trafic
Architecture JunOS
Routing Engine
7

8. Thomas Moegli
Product Portfolio
8

9. Thomas Moegli
๏ Déployés dans les réseaux de petite taille (bureaux régionaux)
๏ Routeurs ISR permettant, dans une même appliance, le support du
routage, connectivité WAN, sécurité, téléphonie IP et connectivité aux
postes grâce aux modules de switching.
๏ Bande passante totale max de 2Gbps
Product Portfolio
Series J
9

10. Thomas Moegli

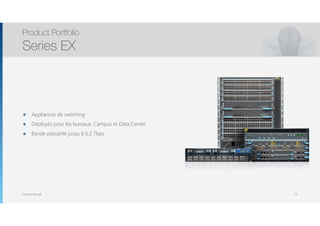

๏ Appliances de switching
๏ Déployés pour les bureaux, Campus et Data Center
๏ Bande passante jusqu’à 6.2 Tbps
Product Portfolio
Series EX
10

11. Thomas Moegli

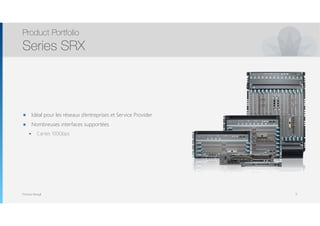

๏ Idéal pour les réseaux d’entreprises et Service Provider
๏ Nombreuses interfaces supportées
๏ Cartes 100Gbps
Product Portfolio
Series SRX
11

12. Thomas Moegli

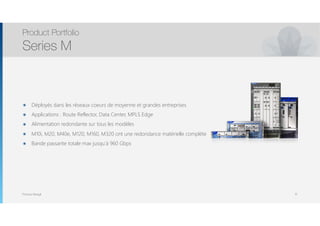

๏ Déployés dans les réseaux coeurs de moyenne et grandes entreprises
๏ Applications : Route Reflector, Data Center, MPLS Edge
๏ Alimentation redondante sur tous les modèles
๏ M10i, M20, M40e, M120, M160, M320 ont une redondance matérielle complète
๏ Bande passante totale max jusqu’à 960 Gbps
Product Portfolio
Series M
12

13. Thomas Moegli
๏ Routeurs Edge optimisés Ethernet permettant le switching et le routage
๏ Supporte deux types de cartes avec un nombre important de ports (DPC : Dense Port
Concentrator) : carte avec 40 ports GigabitEthernet ou carte avec 4 ports 10Gig Ethernet
Product Portfolio
Series MX
13

14. Thomas Moegli

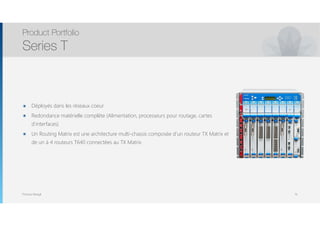

๏ Déployés dans les réseaux coeur
๏ Redondance matérielle complète (Alimentation, processeurs pour routage, cartes
d’interfaces)
๏ Un Routing Matrix est une architecture multi-chassis composée d’un routeur TX Matrix et
de un à 4 routeurs T640 connectées au TX Matrix
Product Portfolio
Series T
14

15. JunOS
Introduction au CLI

16. Thomas Moegli
Les périphériques JunOS peuvent être administrés via :
๏ Accès Console
๏ Port de Management (port dédié ou port de switching configurée comme port Mgmt)
๏ Interface Web (J-Web)
Accès au périphérique
Administration JunOS
16

17. Thomas Moegli

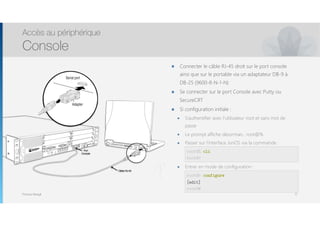

๏ Connecter le câble RJ-45 droit sur le port console
ainsi que sur le portable via un adaptateur DB-9 à
DB-25 (9600-8-N-1-N)
๏ Se connecter sur le port Console avec Putty ou
SecureCRT
๏ Si configuration initiale :
๏ S’authentifier avec l’utilisateur root et sans mot de
passe
๏ Le prompt affiche désormais : root@%
๏ Passer sur l’interface JunOS via la commande :
๏ Entrer en mode de configuration :
Accès au périphérique
Console
17
root@% cli
root@>
root@> configure
[edit]
root@#

18. Thomas Moegli

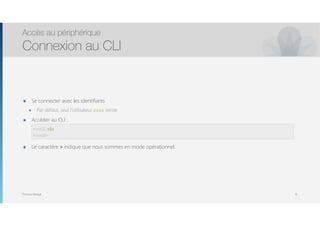

๏ Se connecter avec les identifiants
๏ Par défaut, seul l’utilisateur root existe
๏ Accéder au CLI :
root# cli
๏ Le caractère > indique que nous sommes en mode opérationnel.
Accès au périphérique
Connexion au CLI
18
root% cli
root@>

19. Thomas Moegli

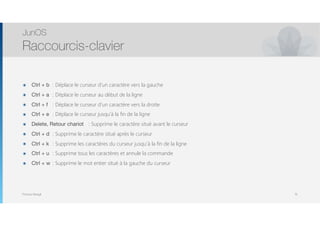

๏ Ctrl + b : Déplace le curseur d’un caractère vers la gauche
๏ Ctrl + a : Déplace le curseur au début de la ligne
๏ Ctrl + f : Déplace le curseur d’un caractère vers la droite
๏ Ctrl + e : Déplace le curseur jusqu’à la fin de la ligne
๏ Delete, Retour chariot : Supprime le caractère situé avant le curseur
๏ Ctrl + d : Supprime le caractère situé après le curseur
๏ Ctrl + k : Supprime les caractères du curseur jusqu’à la fin de la ligne
๏ Ctrl + u : Supprime tous les caractères et annule la commande
๏ Ctrl + w : Supprime le mot entier situé à la gauche du curseur
JunOS
Raccourcis-clavier
19

20. Thomas Moegli

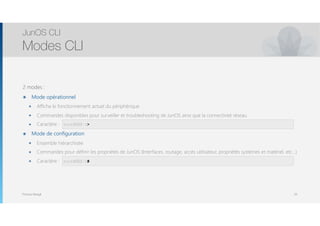

2 modes :
๏ Mode opérationnel
๏ Affiche le fonctionnement actuel du périphérique
๏ Commandes disponibles pour surveiller et troubleshooting de JunOS ainsi que la connectivité réseau
๏ Caractère :
๏ Mode de configuration
๏ Ensemble hiérarchisée
๏ Commandes pour définir les propriétés de JunOS (Interfaces, routage, accès utilisateur, propriétés systèmes et matériel, etc…)
๏ Caractère :
JunOS CLI
Modes CLI
20
root@SRX-1>
root@SRX-1#

21. Thomas Moegli

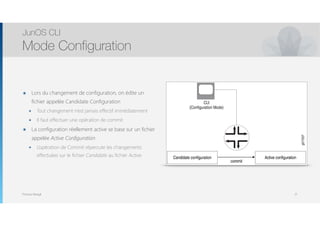

๏ Lors du changement de configuration, on édite un
fichier appelée Candidate Configuration
๏ Tout changement n’est jamais effectif immédiatement
๏ Il faut effectuer une opération de commit
๏ La configuration réellement active se base sur un fichier
appelée Active Configuration
๏ L’opération de Commit répercute les changements
effectuées sur le fichier Candidate au fichier Active
JunOS CLI
Mode Configuration
21

22. Thomas Moegli

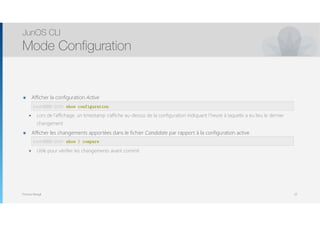

๏ Afficher la configuration Active
๏ Lors de l’affichage, un timestamp s’affiche au-dessus de la configuration indiquant l’heure à laquelle a eu lieu le dernier
changement
๏ Afficher les changements apportées dans le fichier Candidate par rapport à la configuration active
๏ Utile pour vérifier les changements avant commit
JunOS CLI
Mode Configuration
22
root@SRX-210> show configuration
root@SRX-210> show | compare

23. Thomas Moegli
๏ Pour entrer en mode de configuration, entrez la commande configure ou edit depuis le mode opérationnel :
๏ Pour sortir du mode de configuration et revenir en mode opérationnel, entrez la commande exit :
JunOS CLI
Passage en mode de configuration
23
root@moegli-juniperSRX210> edit
Entering configuration mode
[edit]
root@moegli-juniperSRX210#
[edit]
root@moegli-juniperSRX210# exit
Exiting configuration mode
root@moegli-juniperSRX210>

24. Thomas Moegli
๏ Depuis le mode de configuration, certaines commandes du mode opérationnel ne fonctionnent pas
๏ Il faut les faire précéder de la commande run :
JunOS CLI
Passage en mode de configuration
24
[edit]
root@moegli-juniperSRX210# run operational-mode-command

25. Thomas Moegli
JunOS CLI
Commande configure
25

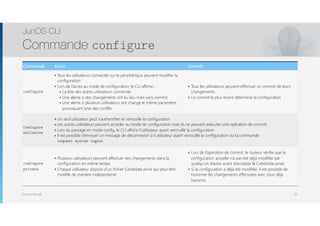

Commande Accès Commit
configure
๏ Tous les utilisateurs connectés sur le périphérique peuvent modifier la
configuration
๏ Lors de l’accès au mode de configuration, le CLI affiche :
๏ La liste des autres utilisateurs connectés
๏ Une alerte si des changements ont eu lieu mais sans commit
๏ Une alerte si plusieurs utilisateurs ont changé le même paramètre,
provoquant ainsi des conflits
๏ Tous les utilisateurs peuvent effectuer un commit de leurs
changements.
๏ Le commit le plus récent détermine la configuration
configure
exclusive
๏ Un seul utilisateur peut s’authentifier et verrouille la configuration
๏ Les autres utilisateurs peuvent accéder au mode de configuration mais ils ne peuvent exécuter une opération de commit
๏ Lors du passage en mode config, le CLI affiche l’utilisateur ayant verrouillé la configuration
๏ Il est possible d’envoyer un message de déconnexion à l’utilisateur ayant verrouillé la configuration via la commande
request system logout
configure
private
๏ Plusieurs utilisateurs peuvent effectuer des changements dans la
configuration en même temps
๏ Chaque utilisateur dispose d’un fichier Candidate privé qui peut être
modifié de manière indépendante
๏ Lors de l’opération de commit, le routeur vérifie que la
configuration actuelle n’a pas été déjà modifiée par
quelqu’un d’autre avant d’accepter le Candidate privé
๏ Si la configuration a déjà été modifiée, il est possible de
fusionner les changements effectuées avec ceux déjà
transmis.

26. Thomas Moegli
๏ En mode configure private, pour obtenir la dernière version de la configuration sur le fichier Candidate, saisir la
commande update
๏ Cela peut engendrer des conflits avec vos modifications apportées
๏ Pour obtenir la dernière version et supprimer vos changements, saisir la commande rollback
JunOS CLI
Commande configure
26

27. Thomas Moegli
๏ La commande show permet d’afficher des informations sur un point particulier
๏ Elle est suivie de l’élément dont on veut afficher les détails
๏ En mode opérationnel, la commande affiche les informations liées à l’élément souhaité
๏ Show interface ge0/0/0
๏ Show version
๏ En mode de configuration, la commande affiche la configuration du système ou d’un élément du système en
particulier
JunOS CLI
Commande show
27
root@SRX-210> show interface ge-0/0/0
root@SRX-210> show version

28. Thomas Moegli

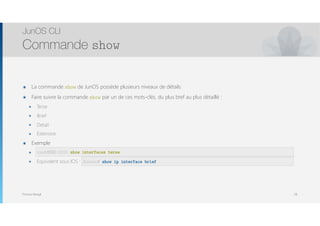

๏ La commande show de JunOS possède plusieurs niveaux de détails
๏ Faire suivre la commande show par un de ces mots-clés, du plus bref au plus détaillé :
๏ Terse
๏ Brief
๏ Detail
๏ Extensive
๏ Exemple
๏ root@EX-1> show interfaces terse
๏ Equivalent sous IOS : show ip int brief
JunOS CLI
Commande show
28
root@SRX-210> show interfaces terse
Router# show ip interface brief

29. Thomas Moegli
๏ Commande show en mode de configuration
๏ Utilisé pour vérifier la configuration du système
๏ La commande affiche en fonction de la position dans la hiérarchie CLI
๏ La commande edit permet de se déplacer dans la hiérarchie
๏ Exemple
๏ show configuration : affiche la configuration du système
๏ Équivalent IOS : show running-config
๏ Edit interfaces ge-0/0/0
Show configuration
๏ Equivalent IOS : show running-config interface Gig0/0
JunOS CLI
Commande show
29
Router# show running-config
root@SRX-210# show configuration
root@SRX-210# edit interfaces ge-0/0/0
[edit interfaces ge-0/0/0]
root@SRX-210# show configuration
Router# show running-config interface GigabitEthernet0/0

30. Thomas Moegli
๏ JunOS (Operational mode) : root@EX-1 >show config
๏ IOS : router# show run
๏ JunOS (Config mode) : root@EX-1 # show
๏ IOS : router(config)# do show run
๏ JunOS (Config mode) : root@EX-1 #show interfaces ge-0/0/0
๏ IOS : router(config)# do show run interface Gig0/0
๏ JunOS (Config mode) : root@EX-1 #show protocol ospf
๏ IOS : router(config)# do show run | section router ospf
JunOS CLI
Commande show : Equivalent IOS
30
root@SRX-210> show config
root@SRX-210# show
root@SRX-210# show interface ge-0/0/0
root@SRX-210# show protocol ospf
Router# show running-config
Router(config)# do show running-config
Router(config)# do show running-config interface GigabitEthernet0/0
Router(config)# do show running-config | section router ospf

31. Thomas Moegli

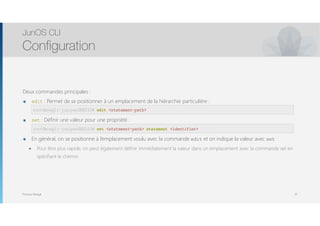

Deux commandes principales :
๏ edit : Permet de se positionner à un emplacement de la hiérarchie particulière :
edit <statement-path>
๏ set : Définir une valeur pour une propriété :
set <statement-path> statement <identifier>
๏ En général, on se positionne à l’emplacement voulu avec la commande edit et on indique la valeur avec set
๏ Pour être plus rapide, on peut également définir immédiatement la valeur dans un emplacement avec la commande set en
spécifiant le chemin.
JunOS CLI
Configuration
31
root@moegli-juniperSRX210# edit <statement-path>
root@moegli-juniperSRX210# set <statement-path> statement <identifier>

32. Thomas Moegli

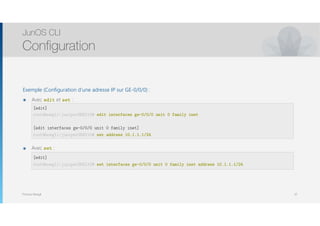

Exemple (Configuration d’une adresse IP sur GE-0/0/0) :
๏ Avec edit et set :
๏ Avec set :
JunOS CLI
Configuration
32
[edit]
root@moegli-juniperSRX210# edit interfaces ge-0/0/0 unit 0 family inet
[edit interfaces ge-0/0/0 unit 0 family inet]
root@moegli-juniperSRX210# set address 10.1.1.1/24
[edit]
root@moegli-juniperSRX210# set interfaces ge-0/0/0 unit 0 family inet address 10.1.1.1/24

33. Thomas Moegli
๏ set est utilisé pour effectuer un changement dans la configuration
๏ Comme show, la syntaxe de la commande set dépend de la position dans la hiérarchie CLI
๏ edit permet de se déplacer dans la hiérarchie
๏ Exemple
๏ Depuis le sommet de la hiérarchie (root) :
root@SRX-1 # set system host-name SRX-1
๏ Depuis une hiérarchie plus basse :
root@SRX-1# edit system
[edit system]
root@SRX-1# set host-name SRX-1
JunOS CLI
Commande set
33
root@moegli-juniperSRX210# edit system
[edit system]
root@moegli-juniperSRX210# set host-name SRX-1
root@moegli-juniperSRX210# set system host-name SRX-1

34. Thomas Moegli

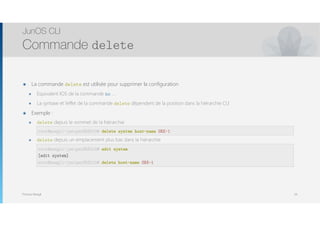

๏ La commande delete est utilisée pour supprimer la configuration
๏ Equivalent IOS de la commande no …
๏ La syntaxe et l’effet de la commande delete dépendent de la position dans la hiérarchie CLI
๏ Exemple :
๏ delete depuis le sommet de la hiérarchie
root@SRX-1# delete system host-name SRX-1
๏ delete depuis un emplacement plus bas dans la hiérarchie
root@SRX-1# edit system
[edit system]
root@SRX-1# delete host-name
JunOS CLI
Commande delete
34
root@moegli-juniperSRX210# edit system
[edit system]
root@moegli-juniperSRX210# delete host-name SRX-1
root@moegli-juniperSRX210# delete system host-name SRX-1

35. Thomas Moegli
๏ Attention à se placer au bon emplacement dans la hiérarchie
๏ La commande delete supprime tout ce qui se trouve en dessous du niveau
๏ Exemple du cas le plus critique :
[edit]
root@SRX-1# delete
This will delete the entire configuration
)
JunOS CLI
Commande delete
35
[edit]
root@moegli-juniperSRX210# delete
This will delete the entire configuration
Delete everything under this level ? [yes, no] (no)

36. Thomas Moegli
๏ Utilisé pour déplacer la configuration d’une section à une autre
๏ Exemple
๏ Changer la configuration d’une interface à une autre
๏ Changer une adresse IP
๏ Syntaxe
๏ root@SRX-1# rename interfaces ge-0/0/1 to ge-0/0/0
๏ root@SRX-1# rename interfaces ge-0/0/0 unit 0 family inet address 1.2.3.4/24 to address 5.6.7.8.9/24
JunOS CLI
Commande rename
36
root@SRX210# rename interfaces ge-0/0/1 to ge-0/0/0
root@SRX210# rename interfaces ge-0/0/1 unit 0 family inet address 1.2.3.4/24 to address 5.6.7.8/24

37. Thomas Moegli
๏ Utilisé pour copier une configuration d’une section à une autre
๏ Exemples
๏ Copier les attributs d’une interface à une autre
๏ Syntaxe
๏ root@SRX1 # copy ge-0/0/0 to ge-0/0/1
JunOS CLI
Commande copy
37
root@SRX210# copy ge-0/0/1 to ge-0/0/1

38. Thomas Moegli

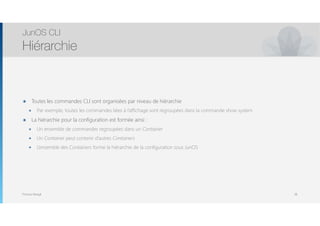

๏ Toutes les commandes CLI sont organisées par niveau de hiérarchie
๏ Par exemple, toutes les commandes liées à l’affichage sont regroupées dans la commande show system
๏ La hiérarchie pour la configuration est formée ainsi :
๏ Un ensemble de commandes regroupées dans un Container
๏ Un Container peut contenir d’autres Containers
๏ L’ensemble des Containers forme la hiérarchie de la configuration sous JunOS
JunOS CLI
Hiérarchie
38

39. Thomas Moegli
JunOS CLI
Hiérarchie
39

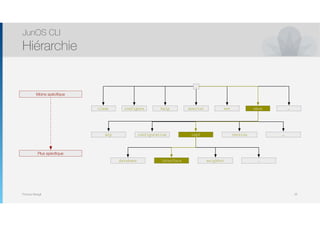

clear configure help monitor set show …
arp configuration ospf version …
database interface neighbor …
.
Moins spécifique
Plus spécifique

40. Thomas Moegli
๏ Déplacement dans la hiérarchie :
JunOS CLI
Hiérarchie
40
Commande Accès
edit
hierarchy-level
Se déplacer dans un Container spécifique de la hiérarchie
exit Revenir d’un niveau dans la hiérarchie
up Remonter d’un niveau dans la hiérarchie
top Revenir tout en haut de la hiérarchie

41. Thomas Moegli
๏ Lors de l’affichage de la configuration, JunOS représente clairement les différents niveaux de hiérarchie :
JunOS CLI
Hiérarchie
41
root@moegli-juniperSRX210# edit interfaces
[edit interfaces]
root@moegli-juniperSRX210# show
ge-0/0/0 {
traceoptions {
flag media;
}
unit 0 {
family inet;
}
}

42. Thomas Moegli
๏ Pour supprimer une commande configurée, utilisez la commande delete
๏ Il faut se placer au bon niveau de hiérarchie puis exécuter la commande
JunOS CLI
Suppression
42
[edit]
user@host# set protocols ospf area 0.0.0.0 interface so-0/0/0 hello-interval 5
[edit]
user@host# show
protocols {
ospf {
area 0.0.0.0 {
interface so-0/0/0 {
hello-interval 5;
}
}
}
}
[edit]
user@host# delete protocols ospf
[edit]
user@host# show
[edit]
user@host#
[edit]
user@host# set interfaces so-3/0/0 speed 100mb
[edit]
user@host# show
interfaces {
so-3/0/0 {
speed 100mb;
}
}
}
[edit]
user@host# delete interfaces so-3/0/0 speed
[edit]
user@host# show
[edit]
interfaces {
so-3/0/0
}
}

43. Thomas Moegli
๏ Pour connaitre la liste des commandes
disponibles, entrez :
root@> ?
JunOS CLI
Aide
43
root@> ?
root@> ?
Possible completions:
clear Clear information in the system
configure Manipulate software configuration information
file Perform file operations
help Provide help information
load
monitor Show real-time debugging information
mtrace Trace multicast path from source to receiver
op Invoke an operation script
ping Ping remote target
quit Exit the management session
request Make system-level requests
restart Restart software process
save
set Set CLI properties, date/time, craft interface message
show Show system information
ssh Start secure shell on another host
start Start shell
telnet Telnet to another host
test Perform diagnostic debugging
traceroute Trace route to remote host

44. Thomas Moegli

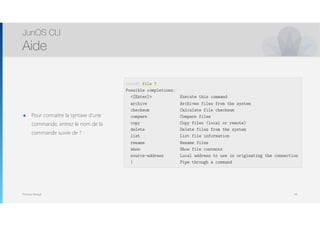

๏ Pour connaitre la syntaxe d’une
commande, entrez le nom de la
commande suivie de ? :
JunOS CLI
Aide
44
root@> file ?
Possible completions:
<[Enter]> Execute this command
archive Archives files from the system
checksum Calculate file checksum
compare Compare files
copy Copy files (local or remote)
delete Delete files from the system
list List file information
rename Rename files
show Show file contents
source-address Local address to use in originating the connection
| Pipe through a command

45. Thomas Moegli
๏ La touche Tab ou Espace permet de
compléter la commande en cours de
saisie
JunOS CLI
Autocompletion
45
root@> show in<Space>terfaces
Physical interface: at-0/1/0, Enabled, Physical link is Up
Interface index: 11, SNMP ifIndex: 65
Link-level type: ATM-PVC, MTU: 4482, Clocking: Internal, SONET mode
Speed: OC12, Loopback: None, Payload scrambler: Enabled
Device flags: Present Running
Link flags: 0x01
...

46. Thomas Moegli

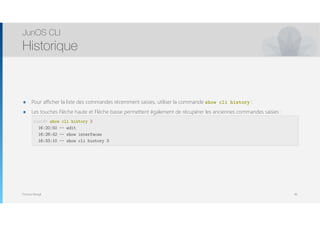

๏ Pour afficher la liste des commandes récemment saisies, utiliser la commande show cli history :
๏ Les touches Flèche haute et Flèche basse permettent également de récupérer les anciennes commandes saisies :
JunOS CLI
Historique
46
root@> show cli history 3
16:20:50 -- edit
16:28:42 -- show interfaces
16:33:10 -- show cli history 3

47. Thomas Moegli
๏ Ajouter un commentaire à une commande saisie :
user@host# annotate statement «commentaire»
๏ Supprimer un commentaire :
user@host# annotate statement «»
๏ Afficher le commentaire :
show configuration
show statement
JunOS CLI
Commentaires
47
root@SRX-1# annotate statement “commentaire“
root@SRX-1# annotate statement ““
root@SRX-1# show configuration
root@SRX-1# show statement

48. Thomas Moegli
๏ Comme IOS, JunOS supporte le caractère | pour filtrer le résultat
๏ Commande match
๏ Equivalent à la commande IOS include
CSR-1# show interfaces gig1 | include MTU
root@SRX-1 > show interfaces ge-0/0/0 | match MTU
๏ Commande except
๏ Equivalent à la commande IOS exclude
๏ CSR-1# show interfaces gig1 | exclude MTU
root@SRX-1 > show interfaces ge-0/0/0 | except MTU
JunOS CLI
Filtrage
48
Router# show interface GigabitEthernet0/1 | include MTU
root@SRX-1> show interfaces ge-0/0/0 | match MTU
Router# show interface GigabitEthernet0/1 | exclude MTU
root@SRX-1> show interfaces ge-0/0/0 | except MTU

49. Thomas Moegli
๏ Comme IOS, JunOS supporte le caractère | pour filtrer le résultat

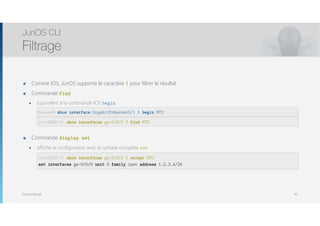

๏ Commande find
๏ Equivalent à la commande IOS begin
CSR-1# show interfaces gig1 | include MTU
root@SRX-1 > show interfaces ge-0/0/0 | match MTU
๏ Commande display set
๏ Affiche la configuration avec la syntaxe complète set
CSR-1# show interfaces gig1 | exclude MTU
root@SRX-1 > show interfaces ge-0/0/0 | except MTU
JunOS CLI
Filtrage
49
Router# show interface GigabitEthernet0/1 | begin MTU
root@SRX-1> show interfaces ge-0/0/0 | find MTU
root@SRX-1> show interfaces ge-0/0/0 | except MTU
set interfaces ge-0/0/0 unit 0 family inet address 1.2.3.4/24

50. Thomas Moegli
๏ Comme IOS, JunOS supporte le caractère | pour filtrer le résultat

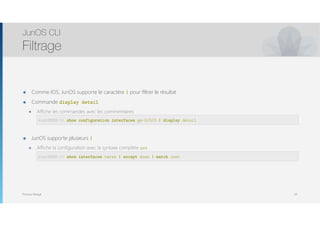

๏ Commande display detail
๏ Affiche les commandes avec les commentaires
root@SRX-1 > show interfaces ge-0/0/0 | match MTU
๏ JunOS supporte plusieurs |
๏ Affiche la configuration avec la syntaxe complète set
root@SRX-1 > show interfaces ge-0/0/0 | except MTU
JunOS CLI
Filtrage
50
root@SRX-1> show configuration interfaces ge-0/0/0 | display detail
root@SRX-1> show interfaces terse | except down | match inet

51. JunOS
Commit et rollback

52. Thomas Moegli
JunOS
Fonctionnement Commit
52
1 2 3 4 … 49
rollback x
configure
commit
Candidate
Configuration
Active
Configuration
0

53. Thomas Moegli

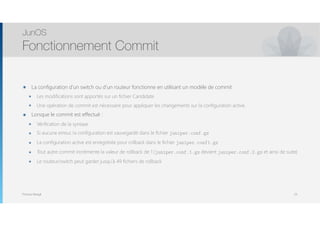

๏ La configuration d’un switch ou d’un routeur fonctionne en utilisant un modèle de commit
๏ Les modifications sont apportés sur un fichier Candidate
๏ Une opération de commit est nécessaire pour appliquer les changements sur la configuration active.
๏ Lorsque le commit est effectué :
๏ Vérification de la syntaxe
๏ Si aucune erreur, la configuration est sauvegardé dans le fichier juniper.conf.gz
๏ La configuration active est enregistrée pour rollback dans le fichier juniper.conf1.gz
๏ Tout autre commit incrémente la valeur de rollback de 1 (juniper.conf.1.gz devient juniper.conf.2.gz et ainsi de suite)
๏ Le routeur/switch peut garder jusqu’à 49 fichiers de rollback
JunOS
Fonctionnement Commit
53

54. Thomas Moegli
๏ Emplacement des fichiers Rollback
๏ Sur le routeur/switch, la configuration active ainsi que les trois premiers Rollback (juniper.conf.1.gz, juniper.conf.
2.gz, juniper.conf.3.gz) sont situés dans le répertoire /config
๏ Si le fichier rescue.conf.gz est sauvegardé sur le système, il est également placé dans le répertoire /config
๏ Les fichiers de configuration usine sont situés dans /etc/config
๏ Les 46 versions précédentes (de juniper.conf.4 à juniper.conf.49) sont stockés dans le répertoire /var/db/config du
disque dur
JunOS
Fonctionnement Commit
54

55. Thomas Moegli

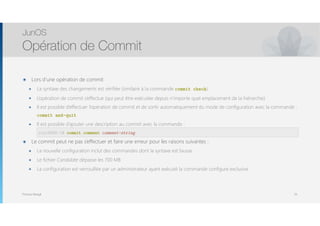

๏ Lors d’une opération de commit
๏ La syntaxe des changements est vérifiée (similaire à la commande commit check)
๏ L’opération de commit s’effectue (qui peut être exécutée depuis n’importe quel emplacement de la hiérarchie)
๏ Il est possible d’effectuer l’opération de commit et de sortir automatiquement du mode de configuration avec la commande :
commit and-quit
๏ Il est possible d’ajouter une description au commit avec la commande :
user@host# commit comment comment-string
๏ Le commit peut ne pas s’effectuer et faire une erreur pour les raisons suivantes :
๏ La nouvelle configuration inclut des commandes dont la syntaxe est fausse
๏ Le fichier Candidate dépasse les 700 MB
๏ La configuration est verrouillée par un administrateur ayant exécuté la commande configure exclusive
JunOS
Opération de Commit
55
root@SRX-1# commit comment comment-string

56. Thomas Moegli
๏ Si, en mode de configuration, l’utilisateur revient au mode opérationnel (par la commande exit) sans avoir effectué un
commit de ses changements, un message indique que des changements n’ont pas été enregistrés
๏ Si l’utilisateur quitte sans enregistrer, les changements sont conservés
๏ Dès que l’utilisateur revient au mode de configuration, il peut valider les changements apportés précédemment
๏ IOS valide immédiatement les changements, pas de système de commit
๏ IOS XR vérifie également si des changements ont eu lieu dans la configuration. Toutefois, contrairement à JunOS, dès que
l’utilisateur quitte sans valider les changements, ces derniers sont annulés
JunOS
Opération de Commit
56

57. Thomas Moegli
๏ commit and-quit
๏ Effectue les changements et retourne directement dans le mode opérationnel
๏ commit check
๏ Vérifie la syntaxe des changements effectués et affiche le résultat (Success ou Failure)
๏ commit at
๏ Planification du commit pour une date et heure ultérieures
๏ commit confirmed
๏ Les changements sont appliqués mais le système effectue automatiquement un rollback quelques secondes après si aucune
confirmation n’est effectuée par la suite (nouvelle commande commit à saisir)
๏ Evite par exemple d’effectuer des changements à distance et de se retrouver ejecté de la session à cause d’une mauvaise
configuration
JunOS
Opération de Commit
57

58. Thomas Moegli

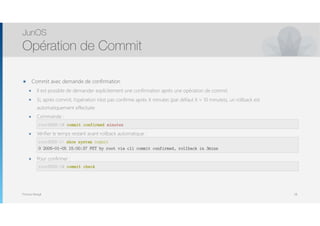

๏ Commit avec demande de confirmation
๏ Il est possible de demander explicitement une confirmation après une opération de commit
๏ Si, après commit, l’opération n’est pas confirme après X minutes (par défaut X = 10 minutes), un rollback est
automatiquement effectuée
๏ Commande :
commit confirmed minutes
๏ Vérifier le temps restant avant rollback automatique :
show system commit
๏ Pour confirmer :
commit check
JunOS
Opération de Commit
58
root@SRX-1# commit confirmed minutes
root@SRX-1> show system commit
0 2005-01-05 15:00:37 PST by root via cli commit confirmed, rollback in 3mins
root@SRX-1# commit check

59. Thomas Moegli
๏ Commit avec planification
๏ Commande commit at
๏ Permet de définir une date/heure de commit ou un commit lorsque le périphérique redémarre
๏ Syntaxe :
user@host# commit at string
๏ Si string = reboot, le commit a lieu au redémarrage du périphérique
๏ Si string = hh:mm[:ss], le commit a lieu au temps indiqué
๏ Si string = yyyy-mm-dd hh:mm[:ss], le commit a lieu à la date indiquée
JunOS
Opération de Commit
59
root@SRX-1# commit at string

60. Thomas Moegli

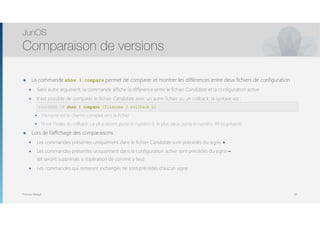

๏ La commande show | compare permet de comparer et montrer les différences entre deux fichiers de configuration
๏ Sans autre argument, la commande affiche la différence entre le fichier Candidate et la configuration active
๏ Il est possible de comparer le fichier Candidate avec un autre fichier ou un rollback, la syntaxe est :
user@host# show | compare (filename | rollback n)
๏ Filename est le chemin complet vers le fichier
๏ N est l’index du rollback. Le plus récent porte le numéro 0, le plus vieux porte le numéro 49 (si présent)
๏ Lors de l’affichage des comparaisons :
๏ Les commandes présentes uniquement dans le fichier Candidate sont précédés du signe +
๏ Les commandes présentes uniquement dans la configuration active sont précédés du signe –
(et seront supprimés si l’opération de commit a lieu)
๏ Les commandes qui resteront inchangés ne sont précédés d’aucun signe
JunOS
Comparaison de versions
60
root@SRX-1# show | compare (filename | rollback n)

61. Thomas Moegli
๏ Pour retourner à une version précédente (opération de rollback)
๏ Commande :
user@host# rollback [number]
load complete
[edit]
๏ Sans argument number, le rollback effectuée est la version juste avant modification
๏ Une opération de commit est nécessaire après rollback pour valider les changements
๏ La commande rollback 0 ou simplement rollback permet de charger la configuration Active dans la configuration
Candidate.
Autrement dit, elle supprime tous les changements qui n’ont pas été commités.
JunOS
Rollback
61
root@SRX-1# rollback [number]
load complete
[edit]
root@SRX-1# commit

62. Thomas Moegli
๏ Afficher les rollbacks disponibles :
JunOS
Rollback
62
[edit]
root@SRX-1# rollback ?
Possible completions:
<[Enter]> Execute this command
<number> Numeric argument
0 2005-02-27 12:52:10 PST by abc via cli
1 2005-02-26 14:47:42 PST by def via cli
2 2005-02-14 21:55:45 PST by ghi via cli
3 2005-02-10 16:11:30 PST by jkl via cli
4 2005-02-10 16:02:35 PST by mno via cli
5 2005-03-16 15:10:41 PST by pqr via cli
6 2005-03-16 14:54:21 PST by stu via cli
7 2005-03-16 14:51:38 PST by vwx via cli
8 2005-03-16 14:43:29 PST by yzz via cli
9 2005-03-16 14:15:37 PST by abc via cli
10 2005-03-16 14:13:57 PST by def via cli
11 2005-03-16 12:57:19 PST by root via other
12 2005-03-16 10:45:23 PST by root via other
13 2005-03-16 10:08:13 PST by root via other
14 2005-03-16 01:20:56 PST by root via other
15 2005-03-16 00:40:37 PST by ghi via cli
16 2005-03-16 00:39:29 PST by jkl via cli
17 2005-03-16 00:32:36 PST by mno via cli

63. Thomas Moegli
๏ # show | compare rollback X
๏ Affiche les différentes entre la configuration Candidate et le Rollback X
๏ Se mettre en mode de configuration et non en mode opérationnel, sinon le comparatif se fera avec la configuration Active
๏ > show config | compare rollback X
๏ Affiche les différences entre la configuration Active et le Rollback X
๏ > show system rollback X
๏ Affiche la configuration complète du rollback X
๏ > show system rollback X compare rollback Y
๏ Affiche les différences entre le rollback X et le rollback Y
JunOS
Rollback
63
root@SRX-1# show | compare rollback X
root@SRX-1> show config | compare rollback X
root@SRX-1> show system rollback X
root@SRX-1> show system rollback X | compare rollback Y

64. Thomas Moegli
๏ Une configuration Rescue permet de définir une configuration connue et fonctionnelle qui peut être réutilisée comme
rollback à n’importe quel moment
๏ Permet d’éviter de se souvenir d’un numéro de Rollback particulier pour être sûr de retrouver un état stable
๏ Sauvegarde de la configuration actuelle comme configuration Rescue :
user@host> request system configuration rescue save
๏ Recharger la configuration Rescue:
[edit]
user@host# rollback rescue
l
๏ Opération de commit nécessaire
JunOS
Configuration Rescue
64
root@SRX-1> request system configuration rescue save
[edit]
root@SRX-1> rollback rescue
load complete

65. Thomas Moegli

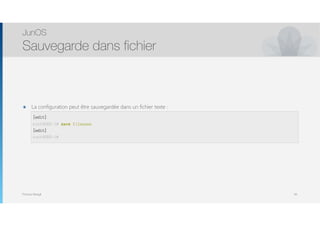

๏ La configuration peut être sauvegardée dans un fichier texte :
[edit]
user@host# save filename
[edit]
JunOS
Sauvegarde dans fichier
65
[edit]
root@SRX-1# save filename
[edit]
root@SRX-1#

66. JunOS
Interface J-Web

67. Thomas Moegli

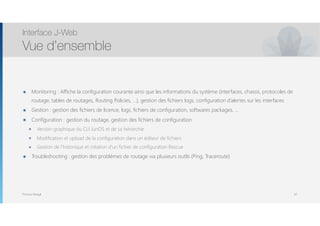

๏ Monitoring : Affiche la configuration courante ainsi que les informations du système (interfaces, chassis, protocoles de
routage, tables de routages, Routing Policies, …), gestion des fichiers logs, configuration d’alertes sur les interfaces
๏ Gestion : gestion des fichiers de licence, logs, fichiers de configuration, softwares packages, …
๏ Configuration : gestion du routage, gestion des fichiers de configuration
๏ Version graphique du CLI JunOS et de sa hiérarchie
๏ Modification et upload de la configuration dans un éditeur de fichiers
๏ Gestion de l’historique et création d’un fichier de configuration Rescue
๏ Troubleshooting : gestion des problèmes de routage via plusieurs outils (Ping, Traceroute)
Interface J-Web
Vue d’ensemble
67

68. Thomas Moegli
๏ Configuration
๏ Autoriser le trafic HTTP et HTTPS sur les interfaces
๏ Définir l’interface ou le service Web doit être actif :
set services web-management http
๏ Définir un certificat auto-signé :
๏ Accès
๏ Saisie de l’adresse IP du routeur :
https://<adresse_IP_routeur>
๏ Saisie d’un nom d’utilisateur et mot de passe (identique au
CLI)
Interface J-Web
Vue d’ensemble
68
root@SRX-1# set services web-management http interface ge-0/0/0
root@SRX-1# set services web-management https interface ge-0/0/0
root@SRX-1# set services web-management https system-generated-certificate
root@SRX-1# set security zones security-zone untrust interfaces ge-0/0/0 host inbound-traffic http
root@SRX-1# set security zones security-zone untrust interfaces ge-0/0/0 host inbound-traffic https

69. Thomas Moegli

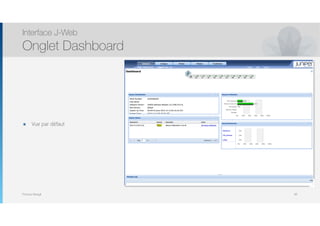

๏ Vue par défaut
Interface J-Web
Onglet Dashboard
69

70. Thomas Moegli

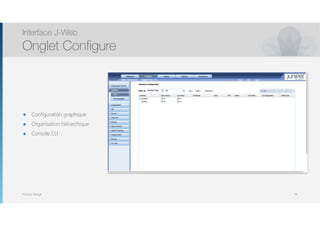

๏ Configuration graphique
๏ Organisation hiérarchique
๏ Console CLI
Interface J-Web
Onglet Configure
70

71. Thomas Moegli
๏ Tableaux et graphiques en temps
réel
๏ Commandes show
Interface J-Web
Onglet Monitor
71

72. Thomas Moegli

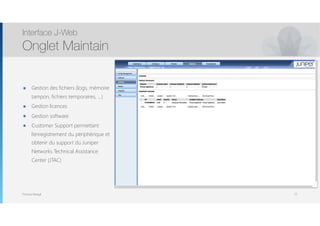

๏ Gestion des fichiers (logs, mémoire
tampon, fichiers temporaires, …)
๏ Gestion licences
๏ Gestion software
๏ Customer Support permettant
l’enregistrement du périphérique et
obtenir du support du Juniper
Networks Technical Assistance
Center (JTAC)
Interface J-Web
Onglet Maintain
72

73. Thomas Moegli
๏ Outils de troubleshooting
๏ Ping, Traceroute, …
Interface J-Web
Onglet Troubleshoot
73

74. JunOS
Configuration de base

75. Thomas Moegli
๏ Utiliser la commande load factory-default pour charger la configuration d’usine
๏ Il est nécessaire toutefois de définir le mot de passe root avant commit :
Configuration de base
Configuration d’usine
75
[edit]
root@SRX-1# load factory-default
warning: activating factory configuration
[edit]
root@SRX-1# set system root-authentication plain-text-password
New password:
Retype new password:
[edit]
root@SRX-1# commit
commit complete

76. Thomas Moegli
๏ Se référer à la documentation spécifique à la plateforme et suivre les directives de sécurité pour l’alimentation
électrique
๏ Lors d’une interruption de courant, le périphérique démarre automatiquement dès que le courant est rétabli (pas
d’intervention manuelle pour redémarrer le périphérique)
๏ Arrêt d’un périphérique Juniper
๏ Recommandé : utiliser la commande request system halt pour l’arrêt des modules softwares et des flux entrées/sorties
๏ Lorsque JunOS est arrêté, le courant est maintenu
Configuration de base
Démarrage et arrêt d’un périphérique Juniper
76

77. Thomas Moegli

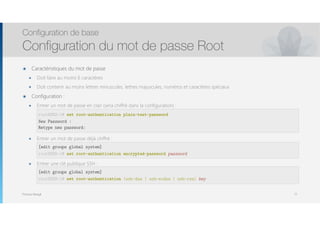

๏ Caractéristiques du mot de passe
๏ Doit faire au moins 6 caractères
๏ Doit contenir au moins lettres minuscules, lettres majuscules, numéros et caractères spéciaux
๏ Configuration :
๏ Entrer un mot de passe en clair (sera chiffré dans la configuration) :
๏ Entrer un mot de passe déjà chiffré :
๏ Entrer une clé publique SSH :
Configuration de base
Configuration du mot de passe Root
77
root@SRX-1# set root-authentication plain-text-password
New Password :
Retype new password:
[edit groups global system]
root@SRX-1# set root-authentication encrypted-password password
[edit groups global system]
root@SRX-1# set root-authentication (ssh-dsa | ssh-ecdsa | ssh-rsa) key

78. Thomas Moegli
๏ Par défaut, tout équipement se nomme Amnesiac
๏ Le FQDN d’un équipement JunOS ne doit pas excéder 255 caractères (nom d’hôte + suffixe DNS)
๏ Configuration :
๏ Effectuer un commit :
Configuration de base
Configuration du nom d’hôte
78
[edit system]
root@SRX-1# set host-name hostname
[edit system]
root@SRX-1# commit

79. Thomas Moegli
๏ Ajout d’un serveur DNS
๏ Pour la redondance, une bonne pratique est de configurer plusieurs serveurs DNS
๏ Il est possible de configuration jusqu’à 3 serveurs DNS
๏ Configuration :
๏ Configuration du nom de domaine :
Configuration de base
Configuration DNS
79
[edit system]
root@SRX-1# set name-server 8.8.8.8
[edit system]
root@SRX-1# set domain-name moegli-network.com

80. Thomas Moegli
๏ Configurer les domaines à analyser lorsque le routeur/switch est inclus dans plusieurs domaines
Configuration de base
Configuration DNS
80
[edit system]
root@SRX-1# set domain-search [domainone.net domainonealternate.com]

81. Thomas Moegli
๏ Interfaces Management
๏ Interfaces permettant de se connecter au réseau de Mgmt
๏ Interfaces Transient
๏ Interfaces qui peuvent être insérées ou retirées du routeur
๏ Interfaces Networking
๏ Interfaces permettant le transit du trafic (Ethernet, SONET/SDH, ATM, …)
๏ Interfaces Services
๏ Interfaces proposant des fonctionnalités supplémentaires pour manipuler le trafic avant d’être acheminé à destination
๏ Interfaces Internal
๏ Interfaces situées au sein du routeur, permettant la connexion entre le Router Engine et le Packet Forwarder Engine. Liaison
entre le Control Plane et le Data Plane.
๏ Interfaces Loopback
๏ Interfaces logiques qui sont toujours actives. Tous les périphériques JunOS utilisent la désignation lo0 pour ce type d’interface
Interfaces
Types d’interfaces
81

82. Thomas Moegli
๏ Certains équipements Juniper disposent d’un port de management dédié. Sur les autres, on utilise une interface réseau
qui sera dédié au trafic de Mgmt
๏ Pour les équipements avec un port de Mgmt dédié, JunOS nomme ce port em0 ou fxp0.
๏ Le trafic de Mgmt est complètement séparé du trafic de données
๏ Pour afficher les informations sur l’interface : sldlkasdaksldéasd jssjsjsjsjsjsjsjsjsjsj ou
Interfaces
Interfaces Mgmt
82
root@SRX-1# show interfaces terse | match fxp0
root@SRX-1# show interfaces terse | match em0

83. Thomas Moegli
๏ Lancer la commande show interfaces terse pour déterminer le nom du port de Mgmt dédié
๏ Configurer une adresse IP sur ce port de Mgmt
Interfaces
Interface Mgmt : Configuration d’un port dédié
83
[edit interfaces fxp0 unit 0 family inet]
root@SRX-1# set address 192.168.187.1/25
root@SRX-1# show interfaces terse

84. Thomas Moegli
๏ Utilisés pour connecter le Control Plane et le Data Plane
๏ Ne sont pas visibles de l’extérieur et ne permettent pas de connecter d’autres équipements
๏ Désignation : spécifique à la plateforme
๏ Généralement fxpl, em0
Interfaces
Interfaces Internal
84

85. Thomas Moegli
๏ Utilisés pour se connecter au réseau de données
๏ Plusieurs connecteurs disponibles : Ethernet, SONET, ATM, T1, DS3
๏ Désignation : spécifique au connecteur
๏ ATx : Interfaces ATM
๏ SOx : Interfaces SONET
๏ Fe-x/x/x : Ethernet 100Mbps
๏ Ge-x/x/x : Ethernet 1000Mbps
๏ Xe : 10Gig
๏ Xle : 40Gig
๏ Et : 100Gig
Interfaces
Interfaces Networking
85

86. Thomas Moegli
๏ Utilisés pour proposer un service (Tunneling, Chiffrement, …)
๏ Les services peuvent être proposés par un module physique additionnel ou purement software
๏ Certains services n’ont pas un connecteur physique et sont intégrés dans le routeur
๏ Désignation :
๏ Es : Encryption (interfaces pour le chiffrement)
๏ Gr : Tunnels GRE
๏ Ip : Tunnels IPIP
๏ Ls : Link Source
๏ Ml : Multilink
๏ Mo : Passive Monitoring
๏ Mt : Multicast Tunnels
๏ Vt : Virtual Tunnels
Interfaces
Interfaces Service
86

87. Thomas Moegli
๏ La plupart des interfaces sont nommés selon :
๏ Le type de media (ge, so, at, …)
๏ Le numéro de slot de la carte de chassis FPC (Line Card)
๏ Sur une plateforme sans chassis, ce numéro est toujours 0
๏ Le numéro de slot de la carte d’interface (PIC)
๏ Le numéro de port
๏ Il existe d’autres désignations d’interfaces (lo0, vlan, ae, …)
Interfaces
Nommage d’interfaces
87

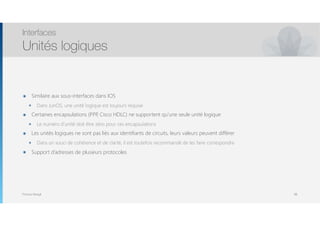

88. Thomas Moegli
๏ Similaire aux sous-interfaces dans IOS
๏ Dans JunOS, une unité logique est toujours requise
๏ Certaines encapsulations (PPP, Cisco HDLC) ne supportent qu’une seule unité logique
๏ Le numéro d’unité doit être zéro pour ces encapsulations
๏ Les unités logiques ne sont pas liés aux identifiants de circuits, leurs valeurs peuvent différer
๏ Dans un souci de cohérence et de clarté, il est toutefois recommandé de les faire correspondre
๏ Support d’adresses de plusieurs protocoles
Interfaces
Unités logiques
88

89. Thomas Moegli
๏ Propriétés physiques d’une interface
๏ Protocole de couche 2 utilisé
๏ Vitesse de lien et mode duplex
๏ MTU
๏ Propriétés logiques d’une interface
๏ Famille de protocoles
๏ Inet
๏ Inet6
๏ Iso
๏ Mpls
๏ ethernet-switching
๏ Adresse (IPv4, IPv6)
๏ Circuits virtuels (Tag VLAN, VPI/VCI)
Interfaces
Propriétés
89

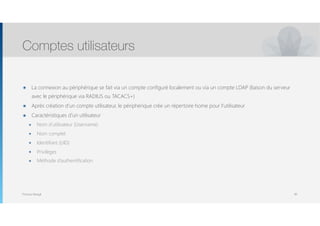

90. Thomas Moegli
๏ La connexion au périphérique se fait via un compte configuré localement ou via un compte LDAP (liaison du serveur
avec le périphérique via RADIUS ou TACACS+)
๏ Après création d’un compte utilisateur, le périphérique crée un répertoire home pour l’utilisateur
๏ Caractéristiques d’un utilisateur
๏ Nom d’utilisateur (Username)
๏ Nom complet
๏ Identifiant (UID)
๏ Privilèges
๏ Méthode d’authentification
Comptes utilisateurs
90

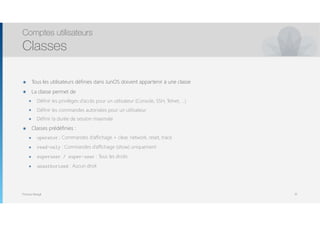

91. Thomas Moegli
๏ Tous les utilisateurs définies dans JunOS doivent appartenir à une classe
๏ La classe permet de
๏ Définir les privilèges d’accès pour un utilisateur (Console, SSH, Telnet, …)
๏ Définir les commandes autorisées pour un utilisateur
๏ Définir la durée de session maximale
๏ Classes prédéfinies :
๏ operator : Commandes d’affichage + clear, network, reset, trace
๏ read-only : Commandes d’affichage (show) uniquement
๏ superuser / super-user : Tous les droits
๏ unauthorized : Aucun droit
Comptes utilisateurs
Classes
91

92. Thomas Moegli
Création d’un compte utilisateur
๏ Définir le nom d’utilisateur du nouveau compte :
๏ (Opt.) Définir le nom complet :
๏ Assigner l’utilisateur à une classe particulière :
๏ 4 classes prédéfinies (Super-User, Operator, Read-Only, Unauthorized)
Comptes utilisateurs
Configuration
92
[edit groups global]
root@SRX-1# edit system login user username
[edit groups global system login user username]
root@SRX-1# set full-name complete-name
[edit groups global system login user username]
root@SRX-1# set class class-name

93. Thomas Moegli

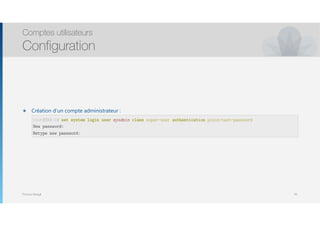

๏ Création d’un compte administrateur :
Comptes utilisateurs
Configuration
93
root@SRX-1# set system login user myadmin class super-user authentication plain-text-password
New password:
Retype new password:

94. Thomas Moegli

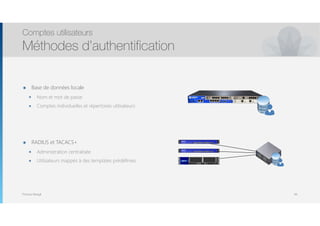

๏ Base de données locale
๏ Nom et mot de passe
๏ Comptes individuelles et répertoires utilisateurs
๏ RADIUS et TACACS+
๏ Administration centralisée
๏ Utilisateurs mappés à des templates prédéfinies
Comptes utilisateurs
Méthodes d’authentification
94
SSG 140
POWER HA
STATUS ALARM
PIM 1 PIM 3
PIM 2 PIM 4 RESET USB CONSOLE AUX 10/100
0/8
TX/RX LINK
0/9
TX/RX LINK
0/4
TX/RX LINK
0/5
TX/RX LINK
0/6
TX/RX LINK
0/7
TX/RX LINK
0/0
TX/RX LINK
0/1
TX/RX LINK
0/2
TX/RX LINK
0/3
TX/RX LINK
10/100/1000
SSG 140
POWER HA
STATUS ALARM
PIM 1 PIM 3
PIM 2 PIM 4 RESET USB CONSOLE AUX 10/100
0/8
TX/RX LINK
0/9
TX/RX LINK
0/4
TX/RX LINK
0/5
TX/RX LINK
0/6
TX/RX LINK
0/7
TX/RX LINK
0/0
TX/RX LINK
0/1
TX/RX LINK
0/2
TX/RX LINK
0/3
TX/RX LINK
10/100/1000
SSG 520
TX/RX 0/0 LINK TX /RX 0/1 LINK TX /RX 0/2 LINK TX /RX 0/3 LINK
10/100/1000 CONSOLE AUX
0
1
USB
SLOT NUMBER
1
2
3
4
5
6
STA
TUS
POW
ER
ALA
RM HA POWER RESET
CONFIG

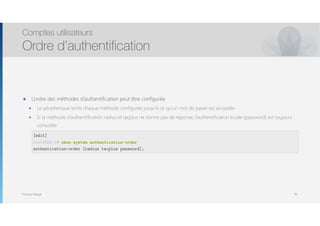

95. Thomas Moegli
๏ L’ordre des méthodes d’authentification peut être configurée
๏ Le périphérique tente chaque méthode configurée jusqu’à ce qu’un mot de passe est acceptée
๏ Si la méthode d’authentification radius et tacplus ne donne pas de réponse, l’authentification locale (password) est toujours
consultée
Comptes utilisateurs
Ordre d’authentification
95
[edit]
root@SRX-1# show system authentication-order
authentication-order [radius tacplus password];

96. Thomas Moegli
Comptes utilisateurs
Ordre d’authentification : Exemple
96
[edit]
root@SRX-1# show system authentication-order
authentication-order [radius tacplus password];
SSG 140
POWER HA
STATUS ALARM
PIM 1 PIM 3
PIM 2 PIM 4 RESET USB CONSOLE AUX 10/100
0/8
TX/RX LINK
0/9
TX/RX LINK
0/4
TX/RX LINK
0/5
TX/RX LINK
0/6
TX/RX LINK
0/7
TX/RX LINK
0/0
TX/RX LINK
0/1
TX/RX LINK
0/2
TX/RX LINK
0/3
TX/RX LINK
10/100/1000
Serveur Radius
Serveur TACACS+
Base locale
Username : lab
Password : lab123
Username : lab
Password : lab456
Username : lab
Password : lab789
lab, lab789
lab, lab789
REJECT
lab, lab789
REJECT
lab, lab789
ACCEPT
ACCEPT
1
8
2
3
4
5
6
7

97. Thomas Moegli
Comptes utilisateurs
Ordre d’authentification : Exemple
97
[edit]
root@SRX-1# show system authentication-order
authentication-order [radius tacplus];
SSG 140
POWER HA
STATUS ALARM
PIM 1 PIM 3
PIM 2 PIM 4 RESET USB CONSOLE AUX 10/100
0/8
TX/RX LINK
0/9
TX/RX LINK
0/4
TX/RX LINK
0/5
TX/RX LINK
0/6
TX/RX LINK
0/7
TX/RX LINK
0/0
TX/RX LINK
0/1
TX/RX LINK
0/2
TX/RX LINK
0/3
TX/RX LINK
10/100/1000
Serveur Radius
Serveur TACACS+
Username : lab
Password : lab123
Username : lab
Password : lab456
lab, lab789
lab, lab789
REJECT
lab, lab789
REJECTREJECT
1
6
2
3
4
5

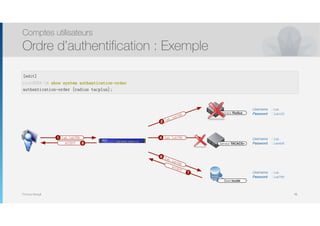

98. Thomas Moegli
Comptes utilisateurs
Ordre d’authentification : Exemple
98
[edit]
root@SRX-1# show system authentication-order
authentication-order [radius tacplus];
SSG 140
POWER HA
STATUS ALARM
PIM 1 PIM 3
PIM 2 PIM 4 RESET USB CONSOLE AUX 10/100
0/8
TX/RX LINK
0/9
TX/RX LINK
0/4
TX/RX LINK
0/5
TX/RX LINK
0/6
TX/RX LINK
0/7
TX/RX LINK
0/0
TX/RX LINK
0/1
TX/RX LINK
0/2
TX/RX LINK
0/3
TX/RX LINK
10/100/1000
Serveur Radius
Serveur TACACS+
Base locale
Username : lab
Password : lab123
Username : lab
Password : lab456
Username : lab
Password : lab789
lab, lab789
lab, lab789
lab, lab789
lab, lab789
ACCEPT
ACCEPT
1
8
2
4
6
7

99. Thomas Moegli
๏ Configuration manuelle (mode opérationnel)
๏ Pas besoin de commit
๏ Vérification
Configuration de base
Configuration du temps
99
root@SRX-1> set date YYYYMMDDhhmm.ss
root@SRX-1> show system uptime
Current time: 2013-07-25 16:33:38 PDT
System booted: 2013-07-11 17:14:25 PDT (1w6d 23:19 ago)
Protocols started: 2013-07-11 17:16:35 PDT (1w6d 23:17 ago)
Last configured: 2013-07-23 12:32:42 PDT (2d 04:00 ago) by user
4:33PM up 13 days, 23:19, 1 user, load averages: 0.00, 0.01, 0.00

100. Thomas Moegli
๏ Configuration manuelle
๏ Configuration depuis un serveur de temps
Configuration de base
Configuration du temps
100
root@SRX-1> set date ntp ip-ntp-server

101. Thomas Moegli

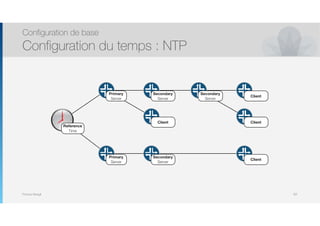

๏ NTP est un protocole couramment utilisé pour synchroniser les horloges des routers et périphériques réseaux
๏ NTP est défini dans la RFC 5905 (NTPv4 : Protocol and Algorithms Specification)
๏ Un serveur NTP primaire se synchronise sur une horloge de référence
๏ Les périphériques JunOS peuvent être configurés comme :
๏ Serveur NTP primaire : se synchronise directement sur une horloge et redistribue vers des serveurs secondaires ou des
clients NTP
๏ Serveur NTP secondaire : se synchronise sur un serveur NTP primaire ou secondaire et redistribue vers d’autres serveurs
secondaires ou des clients NTP
๏ Client NTP : se synchronise sur un serveur NTP primaire ou secondaire. Ne redistribue pas le temps
Configuration de base
Configuration du temps : NTP
101

102. Thomas Moegli
Configuration de base
Configuration du temps : NTP
102
R3
Primary
Server
Secondary
Server
Client
Secondary
Server
Client
Primary
Server
Secondary
Server
Client
Client
Reference
Time

103. Thomas Moegli
๏ Configuration de synchronisation via un serveur NTP :
๏ Configuration de l’adresse IP d’un serveur NTP
๏ Utilise le serveur NTP au démarrage du périphérique pour la configuration du temps
Configuration de base
Configuration du temps : NTP
103
root@SRX-1# edit system ntp
[edit system ntp]
root@SRX-1# set boot-server <ip-serveur>
[edit system ntp]
root@SRX-1# set server <ip-serveur>

104. Thomas Moegli
Merci de votre attention !
thomas.moegli@icloud.com
Introduction to the Junos Operating System, Juniper Network Education Services
Appendix B : The J-Web Interface, Juniper Network Education Services
Introduction to JUNOS Software - Student Guide, Juniper Network Education Services
JNCIA - JN0-102, CBT Nuggets (S. Morris)
Introduction to JunOS, InterNetworks Expert (B. McGahan)
104
