Présentation gamme SMB LAN WIFI Juin2015

CiscoSMB–Switching&Mobilité
Juin 2015
Présentation et positionnement
Cisco cs.co/partner-en-france
Update:
@CiscoPartnerFR

2C97-730476-00 © 2014 Cisco and/or its affiliates. All rights reserved.

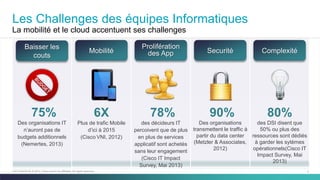

Les Challenges des équipes Informatiques
La mobilité et le cloud accentuent ses challenges
75%
Des organisations IT
n’auront pas de
budgets additionnels
(Nemertes, 2013)
Baisser les
couts
6X
Plus de trafic Mobile
d’ici à 2015
(Cisco VNI, 2012)
Mobilité
78%
des décideurs IT
percoivent que de plus
en plus de services
applicatif sont achetés
sans leur engagement
(Cisco IT Impact
Survey, Mai 2013)
Prolifération
des App
90%
Des organisations
transmettent le traffic à
partir du data center
(Metzler & Associates,
2012)
Securité
80%
des DSI disent que
50% ou plus des
ressources sont dédiés
à garder les sytèmes
opérationnels(Cisco IT
Impact Survey, Mai
2013)
Complexité

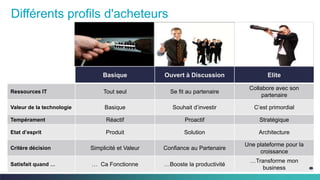

Différents profils d'acheteurs
Basique Ouvert à Discussion Elite
Ressources IT Tout seul Se fit au partenaire
Collabore avec son
partenaire
Valeur de la technologie Basique Souhait d’investir C’est primordial
Tempérament Réactif Proactif Stratégique
Etat d’esprit Produit Solution Architecture
Critère décision Simplicité et Valeur Confiance au Partenaire
Une plateforme pour la
croissance
Satisfait quand … … Ca Fonctionne …Booste la productivité
…Transforme mon
business

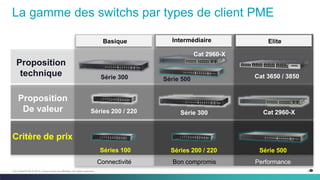

La gamme des switchs par types de client PME
Basique Intermédiaire Elite
Proposition
De valeur
Proposition
technique
Critère de prix
Série 300
Séries 200 / 220 Série 300 Cat 2960-X
Séries 200 / 220 Série 500
Série 500 Cat 3650 / 3850
Séries 100
Connectivité Bon compromis Performance
Cat 2960-X

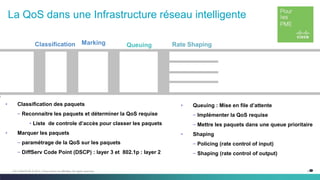

La QoS dans une Infrastructure réseau intelligente
MarkingClassification Queuing Rate Shaping
• Classification des paquets
– Reconnaitre les paquets et déterminer la QoS requise
• Liste de controle d’accès pour classer les paquets
• Marquer les paquets
– paramétrage de la QoS sur les paquets
– DiffServ Code Point (DSCP) : layer 3 et 802.1p : layer 2
• Queuing : Mise en file d’attente
– Implémenter la QoS requise
– Mettre les paquets dans une queue prioritaire
• Shaping
– Policing (rate control of input)
– Shaping (rate control of output)

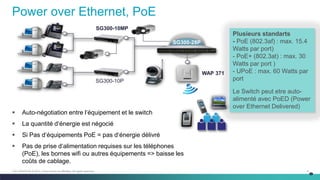

 Auto-négotiation entre l‘équipement et le switch
 La quantité d‘énergie est négocié
 Si Pas d‘équipements PoE = pas d‘énergie délivré
 Pas de prise d‘alimentation requises sur les téléphones
(PoE), les bornes wifi ou autres équipements => baisse les
coûts de cablage.
Plusieurs standarts
- PoE (802.3af) : max. 15.4
Watts par port)
- PoE+ (802.3at) : max. 30
Watts par port )
- UPoE : max. 60 Watts par
port
Le Switch peut etre auto-
alimenté avec PoED (Power
over Ethernet Delivered)
Power over Ethernet, PoE
SG300-10MP
SG300-10P
SG300-28P
WAP 371

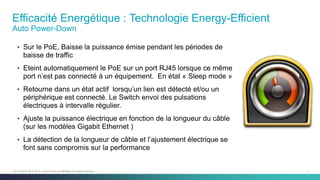

Efficacité Energétique : Technologie Energy-Efficient
Auto Power-Down
• Sur le PoE, Baisse la puissance émise pendant les périodes de
baisse de traffic
• Eteint automatiquement le PoE sur un port RJ45 lorsque ce même
port n’est pas connecté à un équipement. En état « Sleep mode »
• Retourne dans un état actif lorsqu’un lien est détecté et/ou un
périphérique est connecté. Le Switch envoi des pulsations
électriques à intervalle régulier.
• Ajuste la puissance électrique en fonction de la longueur du câble
(sur les modèles Gigabit Ethernet )
• La détection de la longueur de câble et l’ajustement électrique se
font sans compromis sur la performance

Résumé : La gamme switching d’accès
Basique Niveau 2
PoE
Management
Web & CLI
VLAN‘s
Voix & Vidéo
Smartports
Série 200
Intelligent Niveau
2
PoE & PoE+ sur
certains ports
ACL
Guest VLAN
Voix & Vidéo
management
Série 220
Manageable
Niveau 2+
PoE & PoE+
Niveau 3 statique
QoS Qranulaire
ACL‘s
Auto-Voice VLAN
4-GE uplink
Sécurité
Aggrégat Fibre
Série 300
Stackable Niveau
2/3
PoE & PoE+
Stackable x 8
Uplink à 5G ou 10G
Routage
dynamique (500X)
Aggrégat fibre

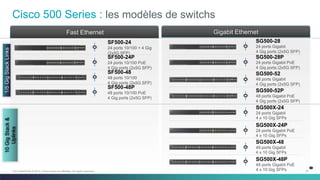

Série 500/500X
Richesse IOS
Niveau 2/3
PoE & PoE+,
Stackable x 8
Hibernation
First Hop Sec.
Trustsec & ISE
Medianet
Visibilité applicative
Smart Opération
Catalyst 2960-X
Accès convergé &
coeur Niveau 3
Full PoE+
Stackable x9
ISE, Prime
Wifi 802.11ac
Uplink modulaire
-Stackpower (3850)
- Alimentation
redondante(RPS)
Catalyst 3650/3850
Prix,Performance
Fonctions, Flexibilité, Scalabilité
Economique
Performance
De 8 à 48 ports - Fast ou Gigabit Ethernet – Ipv6
Garantie à vie retour atelier Garantie à durée de vie Limité J+1

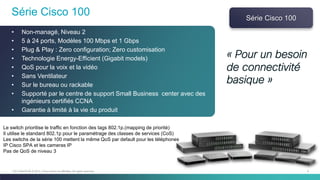

Série Cisco 100
• Non-managé, Niveau 2
• 5 à 24 ports, Modèles 100 Mbps et 1 Gbps
• Plug & Play : Zero configuration; Zero customisation
• Technologie Energy-Efficient (Gigabit models)
• QoS pour la voix et la vidéo
• Sans Ventilateur
• Sur le bureau ou rackable
• Supporté par le centre de support Small Business center avec des
ingénieurs certifiés CCNA
• Garantie à limité à la vie du produit
Série Cisco 100
Le switch prioritise le traffic en fonction des tags 802.1p.(mapping de priorité)
Il utilise le standard 802.1p pour le paramétrage des classes de services (CoS)
Les switchs de la série 100 mettent la même QoS par default pour les téléphones
IP Cisco SPA et les cameras IP
Pas de QoS de niveau 3
« Pour un besoin
de connectivité
basique »

SF102-24
24 10/100 Ports
2 Combo mini-GBIC ports
2 Gigabit uplink ports
SF100-24
24 10/100 Ports
SF100-16/16P
16 10/100 Ports
SF100D-16
16 10/100 Ports
SF100D-08/8P
8 10/100 Ports
SF100D-05
5 10/100 Ports
SG100-16
16 ports Gigabit Ports
SG102-24
Compact size
2 Combo mini-GBIC Ports
SG100D-08/8P
Fast Ethernet Gigabit Ethernet
SG100D-05

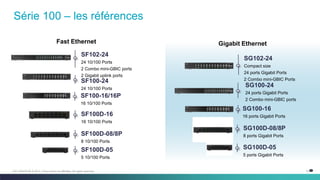

Série 100 – les références
SG100-24
2 Combo mini-GBIC ports

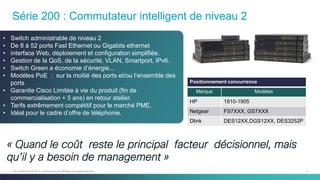

Série 200 : Commutateur intelligent de niveau 2
« Quand le coût reste le principal facteur décisionnel, mais
qu’il y a besoin de management »
Positionnement concurrence
Marque Modèles
HP 1810-1905
Netgear FS7XXX, GS7XXX
Dlink DES12XX,DGS12XX, DES3252P
• Switch administrable de niveau 2
• De 8 à 52 ports Fast Ethernet ou Gigabits ethernet
• interface Web, déploiement et configuration simplifiée.
• Gestion de la QoS, de la sécurité, VLAN, Smartport, IPv6.
• Switch Green a économie d’énergie...
• Modèles PoE : sur la moitié des ports et/ou l’ensemble des
ports
• Garantie Cisco Limitée à vie du produit (fin de
commercialisation + 5 ans) en retour atelier.
• Tarifs extrêmement compétitif pour le marché PME.
• Idéal pour le cadre d’offre de téléphonie.

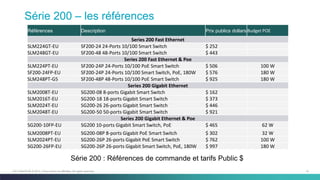

Série 200 : Références de commande et tarifs Public $
Références Description Prix publics dollars Budget POE
Series 200 Fast Ethernet
SLM224GT-EU SF200-24 24-Ports 10/100 Smart Switch $ 252
SLM248GT-EU SF200-48 48-Ports 10/100 Smart Switch $ 443
Series 200 Fast Ethernet & Poe
SLM224PT-EU SF200-24P 24-Ports 10/100 PoE Smart Switch $ 506 100 W
SF200-24FP-EU SF200-24P 24-Ports 10/100 Smart Switch, PoE, 180W $ 576 180 W
SLM248PT-G5 SF200-48P 48-Ports 10/100 PoE Smart Switch $ 925 180 W
Series 200 Gigabit Ethernet
SLM2008T-EU SG200-08 8-ports Gigabit Smart Switch $ 162
Series 200 Gigabit Ethernet & Poe
SG200-10FP-EU SG200 10-ports Gigabit Smart Switch, PoE $ 465 62 W
SLM2008PT-EU SG200-08P 8-ports Gigabit PoE Smart Switch $ 302 32 W
SLM2024PT-EU SG200-26P 26-ports Gigabit PoE Smart Switch $ 762 100 W
SG200-26FP-EU SG200-26P 26-ports Gigabit Smart Switch, PoE, 180W $ 997 180 W
Série 200 – les références

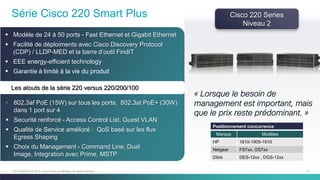

Série Cisco 220 Smart Plus
 Modèle de 24 à 50 ports - Fast Ethernet et Gigabit Ethernet
 Facilité de déploiments avec Cisco Discovery Protocol
(CDP) / LLDP-MED et la barre d’outil FindIT
 EEE energy-efficient technology
 Garantie à limité à la vie du produit
Cisco 220 Series
Niveau 2
Les atouts de la série 220 versus 220/200/100
 802.3af PoE (15W) sur tous les ports, 802.3at PoE+ (30W)
dans 1 port sur 4
 Securité renforcé - Access Control List, Guest VLAN
 Qualité de Service amélioré : QoS basé sur les flux
Egress Shaping
 Choix du Management - Command Line, Dual
Image, Integration avec Prime, MSTP
« Lorsque le besoin de
management est important, mais
que le prix reste prédominant. »
Marque Modèles
HP 1810-1905-1910
Netgear FS7xx, GS7xx
Dlink DES-12xx , DGS-12xx

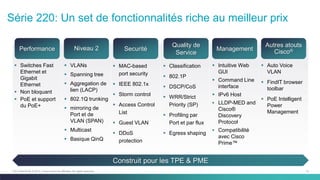

Série 220: Un set de fonctionnalités riche au meilleur prix
Construit pour les TPE & PME
 Switches Fast
Ethernet et
Gigabit
Ethernet
 Non bloquant
 PoE et support
du PoE+
 VLANs
 Spanning tree
 Aggregation de
lien (LACP)
 802.1Q trunking
 mirroring de
Port et de
VLAN (SPAN)
 Multicast
 Basique QinQ
 MAC-based
port security
 IEEE 802.1x
 Storm control
 Access Control
List
 Guest VLAN
 DDoS
protection
 Classification
 802.1P
 DSCP/CoS
 WRR/Strict
Priority (SP)
 Profiling par
Port et par flux
 Egress shaping
 Intuitive Web
GUI
 Command Line
interface
 IPv6 Host
 LLDP-MED and
Cisco®
Discovery
Protocol
 Compatibilité
avec Cisco
Prime™
 Auto Voice
VLAN
 FindIT browser
toolbar
 PoE Intelligent
Power
Management
Performance Niveau 2 Securité
Quality de
Service
Autres atouts
Cisco®Management

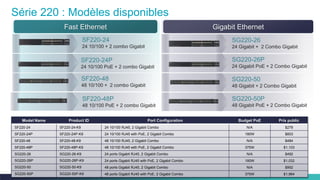

Série 220 : Modèles disponibles
SF220-24
24 10/100 + 2 combo Gigabit
SG220-26
24 Gigabit + 2 Combo Gigabit
SF220-24P
24 10/100 PoE + 2 combo Gigabit
SF220-48
48 10/100 + 2 combo Gigabit
SF220-48P
48 10/100 PoE + 2 combo Gigabit
SG220-26P
24 Gigabit PoE + 2 Combo Gigabit
SG220-50
48 Gigabit + 2 Combo Gigabit
SG220-50P
48 Gigabit PoE + 2 Combo Gigabit
Model Name Product ID Port Configuration Budget PoE Prix public
SF220-24 SF220-24-K9 24 10/100 RJ45, 2 Gigabit Combo N/A $278
SF220-24P SF220-24P-K9 24 10/100 RJ45 with PoE, 2 Gigabit Combo 180W $603
SF220-48 SF220-48-K9 48 10/100 RJ45, 2 Gigabit Combo N/A $484
SF220-48P SF220-48P-K9 48 10/100 RJ45 with PoE, 2 Gigabit Combo 375W $1,103
SG220-26 SG220-26-K9 24 ports Gigabit RJ45, 2 Gigabit Combo N/A $492
SG220-26P SG220-26P-K9 24 ports Gigabit RJ45 with PoE, 2 Gigabit Combo 180W $1,032
SG220-50 SG220-50-K9 48 ports Gigabit RJ45, 2 Gigabit Combo N/A $952
SG220-50P SG220-50P-K9 48 ports Gigabit RJ45 with PoE, 2 Gigabit Combo 375W $1,984

Positionnement de la série Cisco 220
avec les séries Cisco 200 et 300
200 Series 220 Series 300 Series
Ports Uplink Ports 2 GE Combo 2-GE Combo 2 GE Combo+2 GE
Performance MAC Address 8K 8K 16K
VLAN
Active VLAN 256 256 4,000
Basique QinQ Non oui oui
STP STP/RSTP STP/RSTP/MSTP STP/RSTP/MSTP
Mgmt
SNMP oui oui oui
CLI Non oui oui
CDP oui oui oui
Dual image Non oui oui
Auto Voice VLAN oui oui oui
Bonjour oui oui oui
DHCP Option 67 oui oui oui
Auto Smartports oui Non oui
1 2

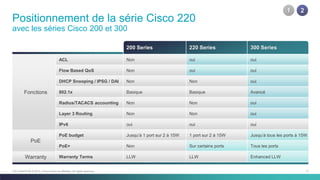

200 Series 220 Series 300 Series
Fonctions
ACL Non oui oui
Flow Based QoS Non oui oui
DHCP Snooping / IPSG / DAI Non Non oui
802.1x Basique Basique Avancé
Radius/TACACS accounting Non Non oui
Layer 3 Routing Non Non oui
IPv6 oui oui oui
PoE
PoE budget Jusqu’à 1 port sur 2 à 15W 1 port sur 2 à 15W Jusqu’à tous les ports à 15W
PoE+ Non Sur certains ports Tous les ports
Warranty Warranty Terms LLW LLW Enhanced LLW
1 2
Positionnement de la série Cisco 220
avec les séries Cisco 200 et 300

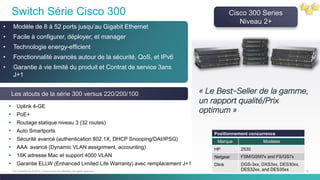

Switch Série Cisco 300
• Modèle de 8 à 52 ports jusqu’au Gigabit Ethernet
• Facile à configurer, déployer, et manager
• Technologie energy-efficient
• Fonctionnalité avancés autour de la sécurité, QoS, et IPv6
• Garantie à vie limité du produit et Contrat de service 3ans
J+1
Les atouts de la série 300 versus 220/200/100
 Uplink 4-GE
 PoE+
 Routage statique niveau 3 (32 routes)
 Auto Smartports
 Sécurité avancé (authentication 802.1X, DHCP Snooping/DAI/IPSG)
 AAA avancé (Dynamic VLAN assignment, accounting)
 16K adresse Mac et support 4000 VLAN
 Garantie ELLW (Enhanced Limited Life Warranty) avec remplacement J+1
Marque Modèles
HP 2530
Netgear FSM/GSM7x and FS/GS7x
Dlink DGS-3xx, DXS3xx, DES30xx,
DES32xx, and DES35xx
Cisco 300 Series
Niveau 2+
« Le Best-Seller de la gamme,
un rapport qualité/Prix
optimum »

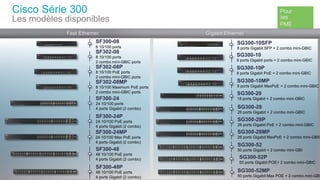

Cisco Série 300
Les modèles disponibles
SG300-10
8 ports Gigabit ports + 2 combo mini-GBIC
SG300-10P
8 ports Gigabit PoE + 2 combo mini-GBIC
SG300-10MP
8 ports Gigabit MaxPoE + 2 combo mini-GBIC
SG300-20
18 ports Gigabit + 2 combo mini-GBIC
SG300-28
26 ports Gigabit + 2 combo mini-GBIC
SG300-28P
26 ports Gigabit PoE + 2 combo mini-GBIC
SG300-52
50 ports Gigabit + 2 combo mini-GBI
SF302-08
8 10/100 ports
2 combo mini-GBIC ports
SF302-08P
8 10/100 PoE ports
SF302-08MP
8 10/100 Maximum PoE ports
SF300-24
24 10/100 ports
4 ports Gigabit (2 combo)
SF300-24P
24 10/100 PoE ports
SF300-48
48 10/100 PoE ports
SF300-48P
48 10/100 PoE ports
SF300-08
8 10/100 ports
SF300-24MP
24 10/100 Max PoE ports
SG300-10SFP
8 ports Gigabit SFP + 2 combo mini-GBIC
SG300-28MP
26 ports Gigabit MaxPoE + 2 combo mini-GBIC
SG300-52P
50 ports Gigabit POE+ 2 combo mini-GBIC
SG300-52MP
50 ports Gigabit Max POE + 2 combo mini-GBI

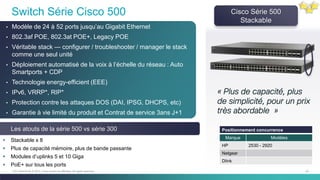

Les atouts de la série 500 vs série 300
Switch Série Cisco 500
• Modèle de 24 à 52 ports jusqu’au Gigabit Ethernet
• 802.3af POE, 802.3at POE+, Legacy POE
• Véritable stack — configurer / troubleshooter / manager le stack
comme une seul unité
• Déploiement automatisé de la voix à l’échelle du réseau : Auto
Smartports + CDP
• Technologie energy-efficient (EEE)
• IPv6, VRRP*, RIP*
• Protection contre les attaques DOS (DAI, IPSG, DHCPS, etc)
• Garantie à vie limité du produit et Contrat de service 3ans J+1
 Stackable x 8
 Plus de capacité mémoire, plus de bande passante
 Modules d’uplinks 5 et 10 Giga
 PoE+ sur tous les ports
Cisco Série 500
Stackable
Marque Modèles
HP 2530 - 2920
Netgear
Dlink
« Plus de capacité, plus
de simplicité, pour un prix
très abordable »

Cisco 500 Series : les modèles de switchs
SG500-28
24 ports Gigabit
4 Gig ports (2x5G SFP)
SG500-28P
24 ports Gigabit PoE
SG500-52
48 ports Gigabit
SG500-52P
SG500X-24
24 ports Gigabit
4 x 10 Gig SFPs
SG500X-24P
4 x 10 Gig SFPs
SG500X-48
48 ports Gigabit
4 x 10 Gig SFPs
SG500X-48P
4 x 10 Gig SFPs
Gigabit EthernetFast Ethernet
10GigStack&
Uplinks
1/5GigStackLinks
SF500-24P
24 ports 10/100 PoE
SF500-48
48 ports 10/100
SF500-48P
48 ports 10/100 PoE
SF500-24
24 ports 10/100 + 4 Gig
(2x5G SFP)

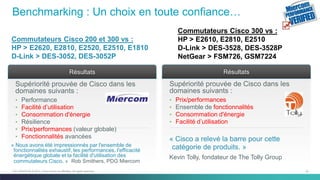

Benchmarking : Un choix en toute confiance…
Résultats
Supériorité prouvée de Cisco dans les
domaines suivants :
• Prix/performances
• Ensemble de fonctionnalités
• Consommation d'énergie
• Facilité d’utilisation
Commutateurs Cisco 300 vs :
HP > E2610, E2810, E2510
D-Link > DES-3528, DES-3528P
NetGear > FSM726, GSM7224
Résultats
Supériorité prouvée de Cisco dans les
domaines suivants :
• Performance
• Facilité d’utilisation
• Consommation d'énergie
• Résilience
• Prix/performances (valeur globale)
• Fonctionnalités avancées
Commutateurs Cisco 200 et 300 vs :
HP > E2620, E2810, E2520, E2510, E1810
D-Link > DES-3052, DES-3052P
« Cisco a relevé la barre pour cette
catégorie de produits. »
Kevin Tolly, fondateur de The Tolly Group
« Nous avons été impressionnés par l'ensemble de
fonctionnalités exhaustif, les performances, l'efficacité
énergétique globale et la facilité d'utilisation des
commutateurs Cisco. » Rob Smithers, PDG Miercom

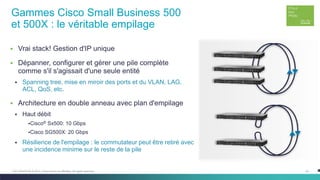

 Vrai stack! Gestion d'IP unique
 Dépanner, configurer et gérer une pile complète
comme s'il s'agissait d'une seule entité
 Spanning tree, mise en miroir des ports et du VLAN, LAG,
ACL, QoS, etc.
 Architecture en double anneau avec plan d'empilage
 Haut débit
Cisco® Sx500: 10 Gbps
Cisco SG500X: 20 Gbps
 Résilience de l'empilage : le commutateur peut être retiré avec
une incidence minime sur le reste de la pile
Gammes Cisco Small Business 500
et 500X : le véritable empilage

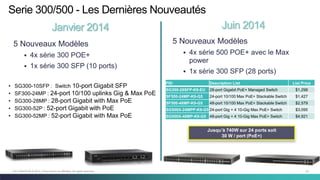

Serie 300/500 - Les Dernières Nouveautés
5 Nouveaux Modèles
 4x série 300 POE+
 1x série 300 SFP (10 ports)
5 Nouveaux Modèles
 4x série 500 POE+ avec le Max
power
 1x série 300 SFP (28 ports)
Juin 2014Janvier 2014
• SG300-10SFP : Switch 10-port Gigabit SFP
• SF300-24MP : 24-port 10/100 uplinks Gig & Max PoE
• SG300-28MP : 28-port Gigabit with Max PoE
• SG300-52P : 52-port Gigabit with PoE
• SG300-52MP : 52-port Gigabit with Max PoE
PID Description List List Price
SG300-28SFP-K9-EU 28-port Gigabit PoE+ Managed Switch $1,298
SF500-24MP-K9-G5 24-port 10/100 Max PoE+ Stackable Switch $1,427
SF500-48MP-K9-G5 48-port 10/100 Max PoE+ Stackable Switch $2,579
SG500X-24MPP-K9-G5 24-port Gig + 4 10-Gig Max PoE+ Switch $3,095
SG500X-48MP-K9-G5 48-port Gig + 4 10-Gig Max PoE+ Switch $4,921
Jusqu’à 740W sur 24 ports soit
30 W / port (PoE+)

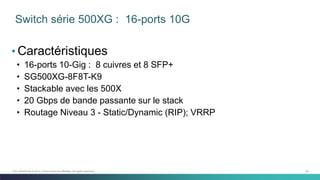

Switch série 500XG : 16-ports 10G
• Caractéristiques
• 16-ports 10-Gig : 8 cuivres et 8 SFP+
• SG500XG-8F8T-K9
• Stackable avec les 500X
• 20 Gbps de bande passante sur le stack
• Routage Niveau 3 - Static/Dynamic (RIP); VRRP

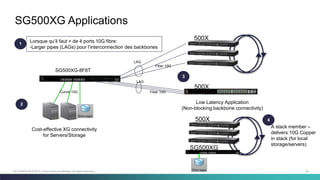

SG500XG Applications
LAG
LAG
Fiber 10G
Fiber 10G
Cuivre 10G
SG500XG-8F8T
Cost-effective XG connectivity
for Servers/Storage
Low Latency Application
(Non-blocking backbone connectivity)
2
3
1
Lorsque qu’il faut + de 4 ports 10G fibre:
-Larger pipes (LAGs) pour l’interconnection des backbones
500X
500X
4
A stack member –
delivers 10G Copper
in stack (for local
storage/servers)
500X
SG500XG

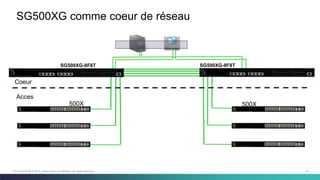

SG500XG comme coeur de réseau
SG500XG-8F8T
500X500X
Coeur
Acces
SG500XG-8F8T

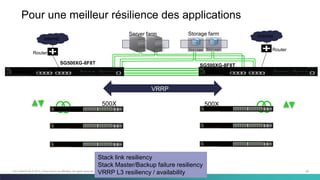

Pour une meilleur résilience des applications
SG500XG-8F8T
Storage farmServer farm
SG500XG-8F8T
500X500X
VRRP
Stack link resiliency
Stack Master/Backup failure resiliency
VRRP L3 resiliency / availability
Internet
Internet
Router
Router

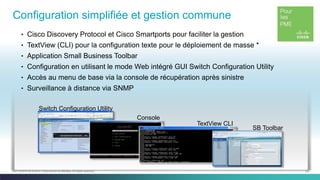

Configuration simplifiée et gestion commune
Console
TextView CLI
SB Toolbar
Switch Configuration Utility
• Cisco Discovery Protocol et Cisco Smartports pour faciliter la gestion
• TextView (CLI) pour la configuration texte pour le déploiement de masse *
• Application Small Business Toolbar
• Configuration en utilisant le mode Web intégré GUI Switch Configuration Utility
• Accès au menu de base via la console de récupération après sinistre
• Surveillance à distance via SNMP

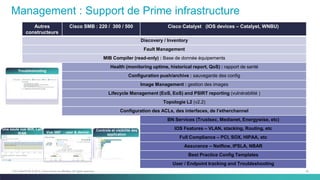

Management : Support de Prime infrastructure
Autres
constructeurs
Cisco SMB : 220 / 300 / 500 Cisco Catalyst (IOS devices – Catalyst, WNBU)
Discovery / Inventory
Fault Management
MIB Compiler (read-only) : Base de donnée équipements
Health (monitoring uptime, historical report, QoS) : rapport de santé
Configuration push/archive : sauvegarde des config
Image Management : gestion des images
Lifecycle Management (EoS, EoS) and PSIRT reporting (vulnérabilité )
Topologie L2 (v2.2)
Configuration des ACLs, des interfaces, de l’etherchannel
BN Services (Trustsec, Medianet, Energywise, etc)
IOS Features – VLAN, stacking, Routing, etc
Full Compliance – PCI, SOX, HIPAA, etc
Assurance – Netflow, IPSLA, NBAR
Best Practice Config Templates
User / Endpoint tracking and Troubleshooting
Une seule vue Wifi, Lan
WAN
Controle et visibilité des
application
Vue 360° : user & device
Troubleshooting

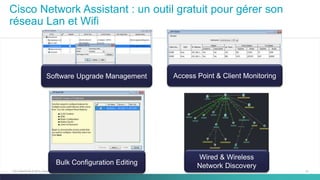

Cisco Network Assistant : un outil gratuit pour gérer son
réseau Lan et Wifi
Access Point & Client Monitoring
Bulk Configuration Editing
Wired & Wireless
Network Discovery
Software Upgrade Management

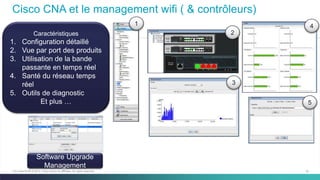

Cisco CNA et le management wifi ( & contrôleurs)
Caractéristiques
1. Configuration détaillé
2. Vue par port des produits
3. Utilisation de la bande
passante en temps réel
4. Santé du réseau temps
réel
5. Outils de diagnostic
Et plus …
1
2
3
4
5
Software Upgrade
Management

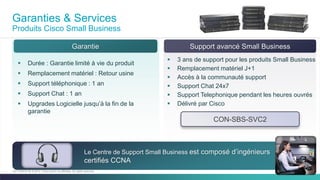

Garanties & Services
Produits Cisco Small Business
Le Centre de Support Small Business est composé d’ingénieurs
certifiés CCNA
Garantie Support avancé Small Business
 Durée : Garantie limité à vie du produit
 Remplacement matériel : Retour usine
 Support téléphonique : 1 an
 Support Chat : 1 an
 Upgrades Logicielle jusqu’à la fin de la
garantie
CON-SBS-SVC2
 3 ans de support pour les produits Small Business
 Remplacement matériel J+1
 Accès à la communauté support
 Support Chat 24x7
 Support Telephonique pendant les heures ouvrés
 Délivré par Cisco

Cisco Confidential 34C97-730476-00 © 2014 Cisco and/or its affiliates. All rights reserved.

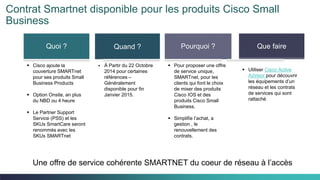

Contrat Smartnet disponible pour les produits Cisco Small
Business
Quoi ? Quand ? Pourquoi ? Que faire
 Cisco ajoute la
couverture SMARTnet
pour ses produits Small
Business Products
 Option Onsite, an plus
du NBD ou 4 heure
 Le Partner Support
Service (PSS) et les
SKUs SmartCare seront
renommés avec les
SKUs SMARTnet
 À Partir du 22 Octobre
2014 pour certaines
références –
Généralement
disponible pour fin
Janvier 2015.
 Pour proposer une offre
de service unique,
SMARTnet, pour les
clients qui font le choix
de mixer des produits
Cisco IOS et des
produits Cisco Small
Business.
 Simplifie l’achat, a
gestion , le
renouvellement des
contrats.
 Utiliser Cisco Active
Advisor pour découvrir
les équipements d’un
réseau et les contrats
de services qui sont
rattaché
Une offre de service cohérente SMARTNET du coeur de réseau à l’accès

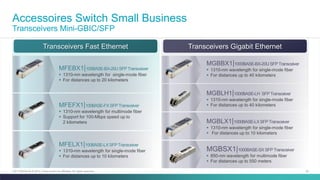

Accessoires Switch Small Business
Transceivers Mini-GBIC/SFP
Transceivers Fast Ethernet Transceivers Gigabit Ethernet
MFEBX1|100BASE-BX-20USFP Transceiver
 1310-nm wavelength for single-mode fiber
 For distances up to 20 kilometers
MFEFX1|100BASE-FXSFP Transceiver
 1310-nm wavelength for multimode fiber
 Support for 100-Mbps speed up to
2 kilometers
MFELX1|100BASE-LXSFP Transceiver
MGBBX1|1000BASE-BX-20USFP Transceiver
MGBLH1|1000BASE-LH SFP Transceiver
MGBLX1|1000BASE-LXSFP Transceiver
MGBSX1|1000BASE-SX SFP Transceiver
 850-nm wavelength for multimode fiber
 For distances up to 550 meters

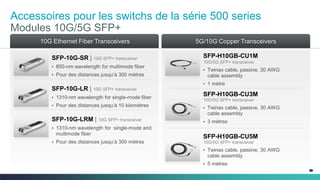

Accessoires pour les switchs de la série 500 series
Modules 10G/5G SFP+
SFP-10G-LR | 10G SFP+ transceiver
• 1310-nm wavelength for single-mode fiber
• Pour des distances jusqu’à 10 kilomètres
SFP-10G-LRM | 10G SFP+ transceiver
• 1310-nm wavelength for single-mode and
multimode fiber
• Pour des distances jusqu’à 300 mètres
SFP-10G-SR | 10G SFP+ transceiver
• 850-nm wavelength for multimode fiber
• Pour des distances jusqu’à 300 mètres
5G/10G Copper Transceivers10G Ethernet Fiber Transceivers
SFP-H10GB-CU3M
10G/5G SFP+ transceiver
• Twinax cable, passive, 30 AWG
cable assembly
• 3 mètres
SFP-H10GB-CU1M
cable assembly
• 1 mètre
SFP-H10GB-CU5M
cable assembly
• 5 mètres

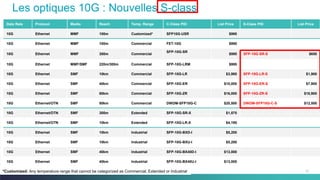

Les optiques 10G : Nouvelles S-class
Data Rate Protocol Media Reach Temp. Range C-Class PID List Price S-Class PID List Price
10G Ethernet MMF 100m Customized* SFP10G-USR $995
10G Ethernet MMF 100m Commercial FET-10G $995
10G Ethernet MMF 300m Commercial
SFP-10G-SR
$995 SFP-10G-SR-S $650
10G Ethernet MMF/SMF 220m/300m Commercial SFP-10G-LRM $995
10G Ethernet SMF 10km Commercial SFP-10G-LR $3,995 SFP-10G-LR-S $1,900
10G Ethernet SMF 40km Commercial SFP-10G-ER $10,000 SFP-10G-ER-S $7,900
10G Ethernet SMF 80km Commercial SFP-10G-ZR $16,000 SFP-10G-ZR-S $10,900
10G Ethernet/OTN SMF 80km Commercial DWDM-SFP10G-C $20,500 DWDM-SFP10G-C-S $12,500
10G Ethernet/OTN SMF 300m Extended SFP-10G-SR-X $1,575
10G Ethernet/OTN SMF 10km Extended SFP-10G-LR-X $4,195
10G Ethernet SMF 10km Industrial SFP-10G-BXD-I $5,200
10G Ethernet SMF 10km Industrial SFP-10G-BXU-I $5,200
10G Ethernet SMF 40km Industrial SFP-10G-BX40D-I $13,000
10G Ethernet SMF 40km Industrial SFP-10G-BX40U-I $13,000
*Customized: Any temperature range that cannot be categorized as Commercial, Extended or Industrial

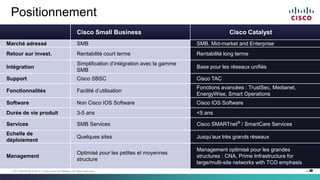

Positionnement
Cisco Small Business Cisco Catalyst
Marché adressé SMB SMB, Mid-market and Enterprise
Retour sur invest. Rentabilité court terme Rentabilité long terme
Intégration
Simplification d’intégration avec la gamme
SMB
Base pour les réseaux unifiés
Support Cisco SBSC Cisco TAC
Fonctionnalités Facilité d’utilisation
Fonctions avancées : TrustSec, Medianet,
EnergyWise, Smart Operations
Software Non Cisco IOS Software Cisco IOS Software
Durée de vie produit 3-5 ans <5 ans
Services SMB Services Cisco SMARTnet®
/ SmartCare Services
Echelle de
déploiement
Quelques sites Jusqu’aux très grands réseaux
Management
Optimisé pour les petites et moyennes
structure
Management optimisé pour les grandes
structures : CNA, Prime Infrastructure for
large/multi-site networks with TCO emphasis

Switch Catalyst 2960-X
• 24 ou 48 ports Gigabits
• Uplink 4x1G(SFP) ou 2x10G (SFP+)
• Stakable x8 à 80G avec FlexStack+
• Full PoE, PoE+
• IPv6 FHS
• IEEE 802.3az EEE
• Garantie ELLW (Enhanced Limited Life Warranty) avec
remplacement J+1
Les atouts de la série Catalyst 2960-X versus SMB : Cisco IoS
 NetFlow Lite : 16k flow
 4MB Buffer, 4 queues par port (QoS)
 Economie d’énergie : mode hibernation, Energywise,
 Smart opération : Auto-QoS, interface template, Autoconf
 Sécurité avancé (Trustsec et 802.1X, IPv6 FHS), Auto-security
 Modèle silencieux sans ventilateur
 Alimentation redondante et routage L3 avec le 2960-XR
 Prêt pour le SDN - APIC-EM
Cisco 2960-X
Niveau 2+
« Le Best-Seller des
switchs d’accès Cisco »
Marque Modèles
HP 2920, 5120, 5130

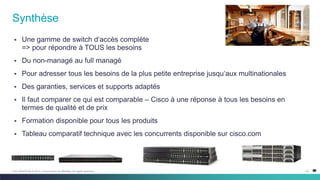

 Une gamme de switch d‘accès complète
=> pour répondre à TOUS les besoins
 Du non-managé au full managé
 Pour adresser tous les besoins de la plus petite entreprise jusqu‘aux multinationales
 Des garanties, services et supports adaptés
 Il faut comparer ce qui est comparable – Cisco à une réponse à tous les besoins en
termes de qualité et de prix
 Formation disponible pour tous les produits
 Tableau comparatif technique avec les concurrents disponible sur cisco.com
Synthèse

La mobilité est devenu la nouvelle norme
Le Wifi est devenu
le principal moyen
d’accés
Le trafic Wifi (53%)
surpassera le Traffic
wired (40%) en 20171
50% des nouveaux
devices seront
compatibles
802.11ac en 2014,
2
1 Cisco VNI Global Mobile Data Forecast 2012-2017, 2 ABI Research, 3 Nemertes Research Global Mobile Research 2013
50% du traffic sera
de la voix et de la
Video en 20153

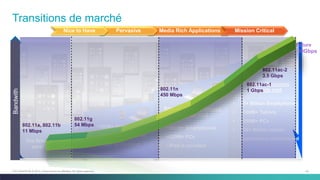

Transitions de marché
The first Blackberry with
email was released
• ~300M+ PCs
• ~100M+ Smartphones
• iPhone is unveiled
Smartphones surpassed
PC units sold
• ~600M+ Smartphones
• ~320M+ PCs
• ~iPad is unveiled
Tablets will surpass
PC units sold
• ~1+ Billion Smartphones
• ~300M+ Tablets
• ~250M+ PCs
• 150+ Billion mobile
applications downloaded
Productivity
20151997 20102007
Media Rich ApplicationsPervasive Mission CriticalNice to Have
802.11n
450 Mbps
802.11a, 802.11b
11 Mbps
802.11g
54 Mbps
802.11ac-1
1 Gbps
802.11ac-2
3.5 Gbps
Future
10Gbps
Bandwith

802.11 ac, Wave 1

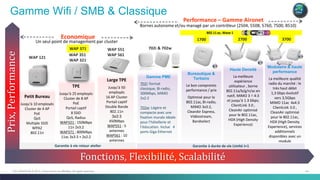

Gamme Wifi / SMB & Classique
Petit Bureau
Jusqu‘à 10 employés
Cluster de 4 AP
PoE
QoS
Multiple SSID
WPA2
802.11n
WAP 121
TPE
Jusqu‘à 25 employés
Cluster de 8 AP
PoE
Portail captif
8 SSID
QoS, Radius
WAP321 : 150Mbps
11n 2x3:2
WAP371 : 800Mbps
11ac 3x3:3 + 2x2:2
WAP 351
Large TPE
Jusqu’à 50
employés
16 AP Cluster
Portail captif
Double Bande
802.11n
3x3:3
450Mbps
WAP551 : 5
antennes
WAP561 : 10
antennes
WAP 551
WAP 561
Gamme PME
702i: format
classique, Bi-radio,
300Mbps, MIMO
2x2:2
702w: Légère et
compacte avec une
fixation murale idéale
pour l’hôtellerie et
l’éducation. Inclue 4
ports Giga Ethernet
702i & 702w
Bureautique &
Tertiaire
Le bon compromis
performance / prix
Optimisé pour le
802.11ac, Bi-radio,
MIMO 3x3:2,
CleanAir Express,
Vidéostream,
Bandselect
1700
Haute Densité
La meilleure
expérience
utilisateur , borne
802.11a/b/g/n/ac en
natif, MIMO 3×4:3
et jusqu’à 1.3 Gbps;
ClientLink 3.0 ,
CleanAir optimisé
pour le 802.11ac,
HDX (High Density
Experience)
2700
Prix,Performance
Fonctions, Flexibilité, Scalabilité
Economique
Performance – Gamme Aironet
Un seul point de management par cluster
Garantie à vie retour atelier Garantie à durée de vie Limité J+1
Modulaire & haute
performance
La meilleure qualité
radio du marché : le
très haut débit
1,3 Gbps évolutif
vers 3,5Gbps
MIMO 11ac 4x4:3
ClientLink 3.0 ,
CleanAir optimisé
pour le 802.11ac,
HDX (High Density
Experience), services
additionnels
disponibles avec un
module
3700
Bornes autonome et/ou managé par un contrôleur (2504, 5508, 5760, 7500, 8510)
WAP 371
WAP 321

Cisco Small Business Wireless Clustering Per
Cluster
100 Series
(Basique
coverage)
300 Series
(Public/Hot
Spot)
500 Series
(Advance
Wireless)
APs / Radios 4/4 8/8 16/32
Active clients 40 160 480/960
Max Clients 64 256 1024/2048
Le « Clustering » permet à plusieurs points d'accès de partager la configuration pour un
déploiement et un management simplifié
Tous les points d’accès partagent :
 SSID Wireless
 Paramètres de sécurité
 Login & mots de passe
 QOS/Priorités trafic (essentiel pour la
voix)
 Paramètres radio
 Coordination du roaming
 Portail Captif
Il n’y a pas besoin de
contrôleur !
« Single Point Set-Up » : Un seul point de management

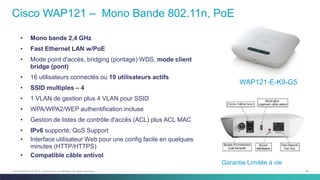

Cisco WAP121 – Mono Bande 802.11n, PoE
• Mono bande 2,4 GHz
• Fast Ethernet LAN w/PoE
• Mode point d'accès, bridging (pontage) WDS, mode client
bridge (pont)
• 16 utilisateurs connectés ou 10 utilisateurs actifs
• SSID multiples – 4
• 1 VLAN de gestion plus 4 VLAN pour SSID
• WPA/WPA2/WEP authentification incluse
• Gestion de listes de contrôle d'accès (ACL) plus ACL MAC
• IPv6 supporté; QoS Support
• Interface utilisateur Web pour une config facile en quelques
minutes (HTTP/HTTPS)
• Compatible câble antivol
Garantie Limitée à vie
WAP121-E-K9-G5

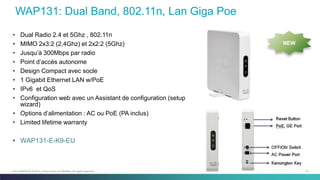

WAP131: Dual Band, 802.11n, Lan Giga Poe
• Dual Radio 2.4 et 5Ghz , 802.11n
• MIMO 2x3:2 (2,4Ghz) et 2x2:2 (5Ghz)
• Jusqu’à 300Mbps par radio
• Point d’accès autonome
• Design Compact avec socle
• 1 Gigabit Ethernet LAN w/PoE
• IPv6 et QoS
• Configuration web avec un Assistant de configuration (setup
wizard)
• Options d’alimentation : AC ou PoE (PA inclus)
• Limited lifetime warranty
• WAP131-E-K9-EU
NEW

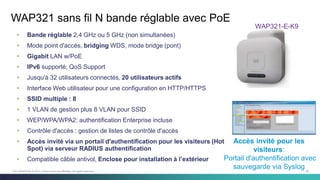

WAP321 sans fil N bande réglable avec PoE
• Bande réglable 2,4 GHz ou 5 GHz (non simultanées)
• Mode point d'accès, bridging WDS, mode bridge (pont)
• Gigabit LAN w/PoE
• IPv6 supporté; QoS Support
• Jusqu'à 32 utilisateurs connectés, 20 utilisateurs actifs
• Interface Web utilisateur pour une configuration en HTTP/HTTPS
• SSID multiple : 8
• 1 VLAN de gestion plus 8 VLAN pour SSID
• WEP/WPA/WPA2: authentification Enterprise incluse
• Contrôle d'accès : gestion de listes de contrôle d'accès
• Accès invité via un portail d'authentification pour les visiteurs (Hot
Spot) via serveur RADIUS authentification
• Compatible câble antivol, Enclose pour installation à l’extérieur
WAP321-E-K9
Accès invité pour les
visiteurs:
Portail d'authentification avec
sauvegarde via Syslog

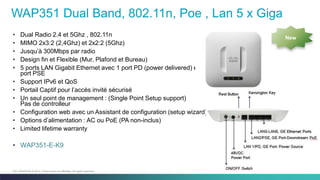

WAP351 Dual Band, 802.11n, Poe , Lan 5 x Giga
• Dual Radio 2.4 et 5Ghz , 802.11n
• MIMO 2x3:2 (2,4Ghz) et 2x2:2 (5Ghz)
• Jusqu’à 300Mbps par radio
• Design fin et Flexible (Mur, Plafond et Bureau)
• 5 ports LAN Gigabit Ethernet avec 1 port PD (power delivered) et1
port PSE
• Support IPv6 et QoS
• Portail Captif pour l’accès invité sécurisé
• Un seul point de management : (Single Point Setup support)
Pas de controlleur
• Configuration web avec un Assistant de configuration (setup wizard)
• Options d’alimentation : AC ou PoE (PA non-inclus)
• Limited lifetime warranty
• WAP351-E-K9
New

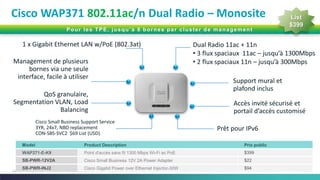

Cisco WAP371 802.11ac/n Dual Radio – Monosite
1 x Gigabit Ethernet LAN w/PoE (802.3at)
Support mural et
plafond inclus
Management de plusieurs
bornes via une seule
interface, facile à utiliser
Pour les TPE, jusqu’à 8 bornes par cluster de management
List
$399
Prêt pour IPv6
QoS granulaire,
Segmentation VLAN, Load
Balancing
Cisco Small Business Support Service
3YR, 24x7, NBD replacement
CON-SBS-SVC2 $69 List (USD)
Dual Radio 11ac + 11n
• 3 flux spaciaux 11ac – jusqu’à 1300Mbps
• 2 flux spaciaux 11n – jusqu’à 300Mbps
Accès invité sécurisé et
portail d’accès customisé
Model Product Description Prix public
WAP371-E-K9 Point d'accès sans fil 1300 Mbps Wi-Fi ac PoE $399
SB-PWR-12V2A Cisco Small Business 12V 2A Power Adapter $22
SB-PWR-INJ2 Cisco Gigabit Power over Ethernet Injector-30W $94

WAP 371 : Design des bornes
Kensington Lock Slot
LED’s (PWR, WLAN, Ethernet)
Antennes internes
Kit de fixation au mur ou au
plafond inclus
Ethernet Port and AC Power Jack

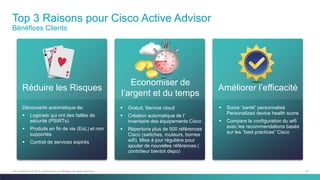

 Gratuit, service basé sur le cloud
 Sans agent
 Active advisor fournit aux clients :
 Des conseils autour de la sécurité (PSIRTs)
 Les dates de fin-de-vie des produits (EoL) et
fin-de-support (EoS)
 Le statut sur les garanties & les contrats de
services
 L’état de santé des équipement du réseau*
Cisco Active Advisor
* Roadmap; pour les Controlleurs wifi Cisco
URL : www.CiscoActiveAdvisor.com

Top 3 Raisons pour Cisco Active Advisor
Bénéfices Clients
Améliorer l’efficacité
 Score “santé” personnalisé
Personalized device health score
 Compare la configuration du wifi
avec les recommendations basés
sur les “best practices“ Cisco
Réduire les Risques
Découverte automatique de:
 Logiciels qui ont des failles de
sécurité (PSIRTs)
 Produits en fin de vie (EoL) et non
supportés
 Contrat de services expirés
 Gratuit, Service cloud
 Création automatique de l’
inventaire des équipements Cisco
 Répertorie plus de 500 références
Cisco (switches, routeurs, bornes
wifi). Mise à jour régulière pour
ajouter de nouvelles références (
contrôleur bientot dispo)
Economiser de
l’argent et du temps

Les Smarts Tips
Apprenez à configurer les fonctions avancées
des commutateurs administrables Cisco Small
Business grâce aux guide en francais.
• Configurer la qualité de service (QoS) pour
la voix et la vidéo : doc FR
• Gérer le contrôle des accès et la séparation
et la hiérarchisation du trafic : Doc FR
• Configurer le Multicast : Doc FR
• Gérer l’aggrégation de lien entre commutaeur
200/300
• Vpn site à site, wan load balancing ….
Testez directement les plateformes
d’administrations disponibles pour :
• LAN : Série 200, 220, 300, 500, 500X
• Wifi : WAP121, 321, 371, 561, 541N
• Routeurs : RV110W, RV120W, RV130W,
RV180W, RV215W, RV220W, RV315W,
RV320, RV325
Les Emulateurs produits
URL :
https://supportforums.cisco.com/communit
y/4421/small-business-smarttips
URL :
https://supportforums.cisco.com/community/911/cis
co-small-business-online-device-emulators

Support
• Le Support Technique PME (en français heures de bureau) : 0805 540 427
• Partner Helpline (Support dédié avant-vente) : 0800 770 400
• Pour tous vos questions sur les produits, le pricing, les caractéristiques, les fonctionnalités, les
designs de base, et interopérabilité,
• Pour escalation d’un case, contacter: partnerhelpline@external.cisco.com
• Cisco Small Business Support Contacts:
http://www.cisco.com/en/US/support/tsd_cisco_small_business_support_center_contacts.html
• https://supportforums.cisco.com/document/50666/france
• Cisco Small Business Support Community:
https://www.myciscocommunity.com/community/smallbizsupport

Présentation gamme SMB LAN WIFI Juin2015

Contenu connexe

Tendances

En vedette

Similaire à Présentation gamme SMB LAN WIFI Juin2015

Plus de Dig-IT

Présentation gamme SMB LAN WIFI Juin2015
