Rapport de stage
Réalisé par : Dridi Sahar
Niveau : 2ème
année en Réseau et Télécommunication à
l’INSAT
Encadré par : Mme Gadacha Fethia
Lieu : Direction régionale des télécoms de Bizerte
Anné Unversitaire : 2012/2013
2

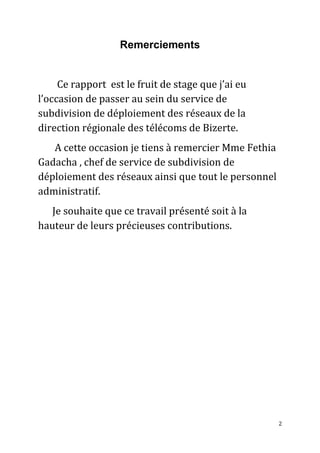

Remerciements
Ce rapport est le fruit de stage que j’ai eu
l’occasion de passer au sein du service de
subdivision de déploiement des réseaux de la
direction régionale des télécoms de Bizerte.
A cette occasion je tiens à remercier Mme Fethia
Gadacha , chef de service de subdivision de
déploiement des réseaux ainsi que tout le personnel
administratif.
Je souhaite que ce travail présenté soit à la
hauteur de leurs précieuses contributions.
3
Sommaire
Chapitre 1 :Présentation d’un réseau local
d’abonnés(RLA)
1)Définition
2)le sous répartiteur(SR)
3)Le point de concentration(PC)
4)Les câbles
Chapitre2 : Etude des avants projets
1)Fonds de plan
2)Plan de situation et d’estimation de raccordement
3)Plan de pointage
4)Plan itinéraire
5)Schémas d’association des câbles.
6)Les fichiers d’occupation des chambres
7)Les diagrammes par tête de distribution
Chapitre3 :Unités GIS
1)Architecture du système GIS
2)Application du GIS en télécom
3)Avantages d’un GIS
4
Introduction
Au cours des dernières années le secteur des télécommunications
en Tunisie a connu une mutation profonde grâce à la mise en
œuvre d’une stratégie cohérente visant la mise du secteur au
diaposon des évolutions technologiques et économiques à
l’échelle mondiale, incluant les différents volets y afférents.
L’un des axes majeur sur lesquels s’est basée la stratégie
tunisienne en matière de développement du secteur des
technologies de communication consiste à la modernisation des
infrastructures de communication, par renforcement et
l’extension des réseaux et l’introduction de nouvelles
technologies.
C’est dans ce cadre que s’est inscrit mon stage de découverte du
milieu professionnel qui a été effectué principalement au sein de
la direction régionale des télécoms de Bizerte et notamment au
niveau du bureau d’étude relatif à la réalisation des projets.
Tout au long des chapitres du rapport, je résume toutes les
connaissances que j’ai acquises concernant le réseau local
d’abonnés et les formalités relatives à la documentation des
avants projets.
5
Chapitre 1 :Présentation d’un réseau local
d’abonnés(RLA)
1)définition
La ligne d’abonné assure la liaison entre le terminal d’abonné
et le répartiteur général. Le réseau e lignes d’abonnés au
commutateur de rattachement.
Le réseau téléphonique d’abonnés RLA est l’ensemble de
connecteurs entre les postes de traitement d’information des
abonnés du réseau. Cette connexion est assurée par les câbles
et dirigée vers le centre de rattachement dans le but de
permettre la communication entre abonnés.
2/Répartiteur Général(RG) :
Il s’agit d’un bâti en métal composé de deux divisions ou faces
, une du côté central et l’autre du côté abonné. Le côté central
est formé par les réglettes horizontales constituées de broches
métalliques et correspondantes au numéro de téléphone de
l’abonné.
6

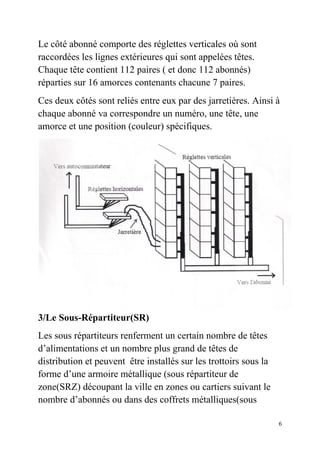

Le côté abonné comporte des réglettes verticales où sont
raccordées les lignes extérieures qui sont appelées têtes.
Chaque tête contient 112 paires ( et donc 112 abonnés)
réparties sur 16 amorces contenants chacune 7 paires.
Ces deux côtés sont reliés entre eux par des jarretières. Ainsi à
chaque abonné va correspondre un numéro, une tête, une
amorce et une position (couleur) spécifiques.
3/Le Sous-Répartiteur(SR)
Les sous répartiteurs renferment un certain nombre de têtes
d’alimentations et un nombre plus grand de têtes de
distribution et peuvent être installés sur les trottoirs sous la
forme d’une armoire métallique (sous répartiteur de
zone(SRZ) découpant la ville en zones ou cartiers suivant le
nombre d’abonnés ou dans des coffrets métalliques(sous
7
répartiteurs d’îlots(SRI) se chargent d’un ou plusieurs
immeubles.
Chaque tête d’alimentation et chaque tête de distribution sont
connectées à des câbles de 112 paires(112 lignes). Les câbles
en provenance du RG sont nommés les câbles de transport et
ceux qui relient less distributions aux PC sont de distribution.
Chaque paire de transport est reliée à une tête de transport qui
est à son tour attachée à une tête de distribution par une
jarrelière.Les câbles de distribution sont liés aux différents PC
à alimenter.
Les têtes à canaux des SR
4/le Point de Concentration (PC)
Il s’agit d’un coffret en plastique permettant de répartir les
câbles de distribution en câbles de branchement. Ce sont, en
fait, les organes de terminaison de câbles de distribution. Le
PC contient souvent une huitième paire de réserve.
8
Ces dispositifs peuvent être fixés sur poteaux, sur façade ou à
l’intérieur des immeubles et existent en deux modèles à 8
paires ou à 14 paires.
IL existe plusieurs modèles qui sont utilisés soit : sur façades,
poteau, potelet et en niche.

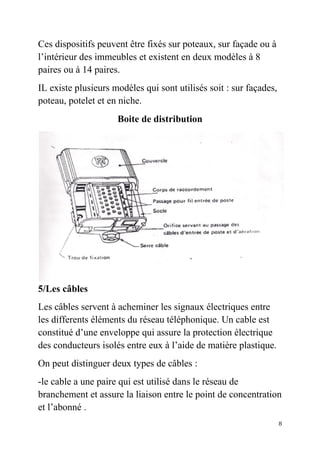

Boite de distribution
5/Les câbles
Les câbles servent à acheminer les signaux électriques entre
les differents éléments du réseau téléphonique. Un cable est
constitué d’une enveloppe qui assure la protection électrique
des conducteurs isolés entre eux à l’aide de matière plastique.
On peut distinguer deux types de câbles :
-le cable a une paire qui est utilisé dans le réseau de
branchement et assure la liaison entre le point de concentration
et l’abonné .
9
-les cables multi paires qui sont de capacités variables selon le
et on trouve les cables 2 paires,7paires , 14paires, 28paires, 56
paires, 112paires, 224paires, 448 paires et 896 paires.
-il existe plusieurs types de cables multi paires :
-cable de transport : relie le répartiteur à un sous répartiteur
-cable de distribution : relie un SR à un PC
-cable de branchement : relie le PC au poste de l’abonné
Pour les capacités 82 paires, 56 paires, 112 paires et 224
paires, chaque câble est composé d’une quarte (assemblage de
deux paires), d’amorce (ensemble de sept paires), d’un toron
(assemblage de 28 paires repéré par un filin de couleur
particulière) et d’un fil de terre utilisé pour protéger les câbles
du choc extérieur et des tempêtes.
Chapitre2 : Etudes des avant projets
La conception des projets passe forcément par les étapes
suivantes :
-Acquisition d’un fond de plan en provenance des
concessionnaires étatiques spécialisés dans ce domaine.
-Transposition du fond de plan à une échelle convenable
-Plan de pointage
-Schéma d’association des câbles
-Plan itinéraire
-estimation du coût de câblage et constitution du dossier
opération
10
1-Fond de plan
Il s’agit d’une carte topographique acquise en provenance des services
spécialisés sur laquelle figurent les lotissements et l’infrastructure
existante dans la zone bien déterminée. Cette carte est ensuite
transportée à une échelle convenanble en vue de l’utilisateur pour des
opérations.
2-Plan de situation et d’estimation de raccordement
Le plan de situation est obtenu par report sur le fond du plan à
l’échelle 1/5000 en zone urbaine et 1/10000 en zone rurale, des
éléments suivants :
-L’emplacement de la zone à étudier
-Les limites de la zone de desserte avec les zones avoisinantes
-L’itinéraire de l’artère téléphonique à suivre pour aboutir , à partir du
central, à la zone de desserte.
3-Plan de pointage
Cette opération consiste à repérer sur place le nombre d’abonnés
potentiels
Le plan de pointage est un document justificatif de l’extension du
réseau ou de son réaménagement. Il doit comporter les éléments
suivants :
-L’itinéraire du réseau existant
-Le pointage des abonnés existants et les instances
-L’emplacement des PC à projeter et leurs numérotations et avec
représentation des PC à supprimer
-L’état d’occupation des alvéoles existantes
11

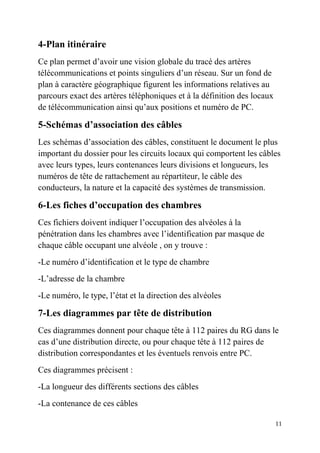

4-Plan itinéraire
Ce plan permet d’avoir une vision globale du tracé des artères
télécommunications et points singuliers d’un réseau. Sur un fond de
plan à caractère géographique figurent les informations relatives au
parcours exact des artères téléphoniques et à la définition des locaux
de télécommunication ainsi qu’aux positions et numéro de PC.
5-Schémas d’association des câbles
Les schémas d’association des câbles, constituent le document le plus
important du dossier pour les circuits locaux qui comportent les câbles
avec leurs types, leurs contenances leurs divisions et longueurs, les
numéros de tête de rattachement au répartiteur, le câble des
conducteurs, la nature et la capacité des systèmes de transmission.
6-Les fiches d’occupation des chambres
Ces fichiers doivent indiquer l’occupation des alvéoles à la
pénétration dans les chambres avec l’identification par masque de
chaque câble occupant une alvéole , on y trouve :
-Le numéro d’identification et le type de chambre
-L’adresse de la chambre
-Le numéro, le type, l’état et la direction des alvéoles
7-Les diagrammes par tête de distribution
Ces diagrammes donnent pour chaque tête à 112 paires du RG dans le
cas d’une distribution directe, ou pour chaque tête à 112 paires de
distribution correspondantes et les éventuels renvois entre PC.
Ces diagrammes précisent :
-La longueur des différents sections des câbles
-La contenance de ces câbles
12
-Les câbles conducteurs
-L’emplacement des divisions
-Les numéros, emplacement et nature des PC desservis
-L’emplacement des paires en attente.

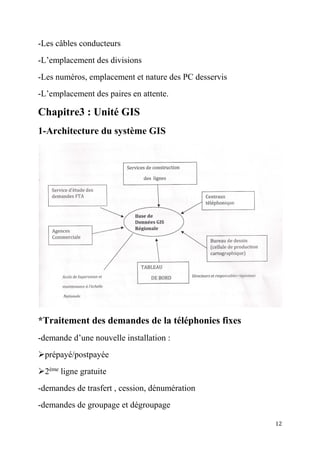

Chapitre3 : Unité GIS
1-Architecture du système GIS
*Traitement des demandes de la téléphonies fixes
-demande d’une nouvelle installation :
prépayé/postpayée
2ème
ligne gratuite
-demandes de trasfert , cession, dénumération
-demandes de groupage et dégroupage
13
-demandes de résiliation ou suspension de ligne
*Système GIS-Agences commerciales
-saisie et traitement des demandes clients en temps réel
-Impression automatiques des accusés de réception, des convocations
clients et des contrats d’abonnement
-Paiement et validation de paiement
-Différntes consultations pour assurer le suivi de toutes les demandes.
-Consultation des cartes géographiques
*Service d’étude des demandes(FTA)
-Etude technique en temps réel des nouvelles demandes par rapport à la
disponibilité technique du réseau
-Consultation instantanée pour assurer le suivi de toutes les demandes
-Consultation des cartes géographiques
*Service de construction des lignes (CCL)
-Traitement en temps réel de demandes payées, impression
automatique des ordres de travaux de construction
-saisie et validation des nouvelles lignes connectées ou des lignes
transférées.
-Mise à jour des nouvelles positions techniques suite à la permutation
des lignes.
-Consultation et statistiques des demandes clients
-Localisation géographiques(recherche de position, recherche
d’abonnés…)
14
*Centraux téléphoniques
-Traitement en temps réel des demandes saisies au niveau des agences
affectation de nouveaux numéros
Résiliation ou rétablissement des lignes
-Consultation instantanée des demandes
-Impression instatanée des ordres de travaux de construction
-Saisie et validation des nouvelles lignes connectées ou des lignes
transférées.
*Suivi de l’exploitation (tableau de bord)
-Ensemble d’outils informatiques pour le suivi de traitement des

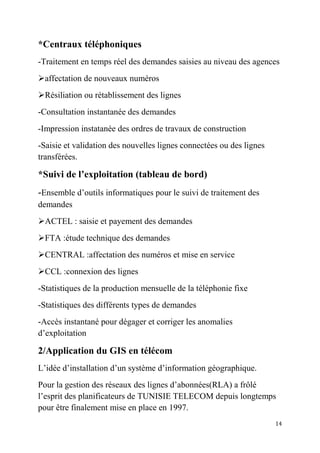

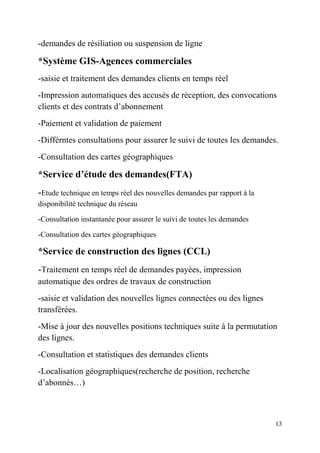

demandes
ACTEL : saisie et payement des demandes
FTA :étude technique des demandes
CENTRAL :affectation des numéros et mise en service
CCL :connexion des lignes
-Statistiques de la production mensuelle de la téléphonie fixe
-Statistiques des différents types de demandes
-Accès instantané pour dégager et corriger les anomalies
d’exploitation
2/Application du GIS en télécom
L’idée d’installation d’un système d’information géographique.
Pour la gestion des réseaux des lignes d’abonnées(RLA) a frôlé
l’esprit des planificateurs de TUNISIE TELECOM depuis longtemps
pour être finalement mise en place en 1997.
15

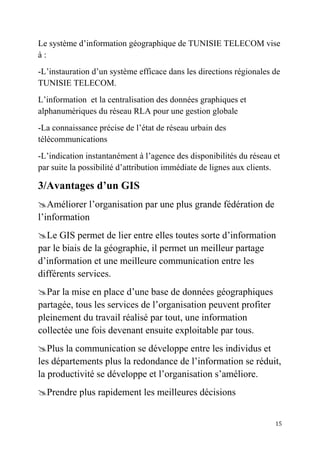

Le système d’information géographique de TUNISIE TELECOM vise
à :
-L’instauration d’un système efficace dans les directions régionales de
TUNISIE TELECOM.
L’information et la centralisation des données graphiques et
alphanumériques du réseau RLA pour une gestion globale
-La connaissance précise de l’état de réseau urbain des
télécommunications
-L’indication instantanément à l’agence des disponibilités du réseau et
par suite la possibilité d’attribution immédiate de lignes aux clients.
3/Avantages d’un GIS
Améliorer l’organisation par une plus grande fédération de
l’information
Le GIS permet de lier entre elles toutes sorte d’information
par le biais de la géographie, il permet un meilleur partage
d’information et une meilleure communication entre les
différents services.
Par la mise en place d’une base de données géographiques
partagée, tous les services de l’organisation peuvent profiter
pleinement du travail réalisé par tout, une information
collectée une fois devenant ensuite exploitable par tous.
Plus la communication se développe entre les individus et
les départements plus la redondance de l’information se réduit,
la productivité se développe et l’organisation s’améliore.
Prendre plus rapidement les meilleures décisions
16

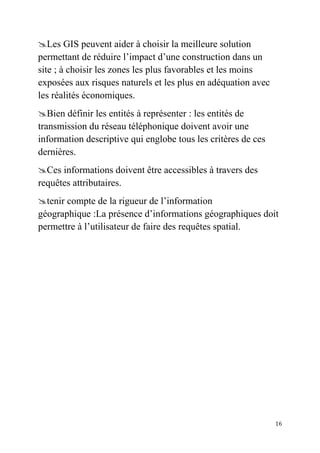

Les GIS peuvent aider à choisir la meilleure solution
permettant de réduire l’impact d’une construction dans un
site ; à choisir les zones les plus favorables et les moins
exposées aux risques naturels et les plus en adéquation avec
les réalités économiques.
Bien définir les entités à représenter : les entités de
transmission du réseau téléphonique doivent avoir une
information descriptive qui englobe tous les critères de ces
dernières.
Ces informations doivent être accessibles à travers des
requêtes attributaires.
tenir compte de la rigueur de l’information
géographique :La présence d’informations géographiques doit
permettre à l’utilisateur de faire des requêtes spatial.

Contenu connexe

Tendances

Presentation stage Tunisie Telecom
Presentation stage Tunisie TelecomPresentation stage Tunisie Telecom
Presentation stage Tunisie Telecom
litayem bechir

Automatisation de la génération des cartes couverture des réseaux mobiles Par...
Automatisation de la génération des cartes couverture des réseaux mobiles Par...Automatisation de la génération des cartes couverture des réseaux mobiles Par...
Automatisation de la génération des cartes couverture des réseaux mobiles Par...
Mohamed Raafat OMRI محمد رأفت عمري

Etude de la solution msan
Etude de la solution msanEtude de la solution msan
Etude de la solution msan
Mohamed Douache

Rapport de stage
Rapport de stageRapport de stage
Rapport de stage
Aicha OUALLA

Présentation projet fin d'étude backup Tunisie Telecom
Présentation projet fin d'étude backup Tunisie TelecomPrésentation projet fin d'étude backup Tunisie Telecom
Présentation projet fin d'étude backup Tunisie Telecom
Daoues Amine

Rapport Stage ingénieur
Rapport Stage ingénieurRapport Stage ingénieur
Rapport Stage ingénieur
Mhamdi Imed

Rapport PFE-Implémentation de la solution Dual-Homing
Rapport PFE-Implémentation de la solution Dual-Homing Rapport PFE-Implémentation de la solution Dual-Homing
Rapport PFE-Implémentation de la solution Dual-Homing
Hassane Sennouni

NGN MULTIMEDIA/IMS UMTS DIMENSIONEMENT
NGN MULTIMEDIA/IMS  UMTS  DIMENSIONEMENTNGN MULTIMEDIA/IMS  UMTS  DIMENSIONEMENT
NGN MULTIMEDIA/IMS UMTS DIMENSIONEMENT
MAGAYE GAYE

Rapport stage fin d'études
Rapport stage fin d'étudesRapport stage fin d'études
Rapport stage fin d'études
Albert IBANEZ

Rapport Projet de fin d'etude sur le parc informatique
Rapport Projet  de fin d'etude sur le parc informatiqueRapport Projet  de fin d'etude sur le parc informatique
Rapport Projet de fin d'etude sur le parc informatique
Hicham Ben

Rapport du projet fin d'etudes
Rapport du projet fin d'etudesRapport du projet fin d'etudes
Rapport du projet fin d'etudes
Tahani RIAHI

rapport de stage
rapport de stage rapport de stage
rapport de stage
Maha Achouri

Cours réseauxs gsm
Cours réseauxs gsmCours réseauxs gsm
Cours réseauxs gsm
TECOS

Rapport De PFE
Rapport De PFERapport De PFE
Rapport De PFE
Nadir Haouari

Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...fedi zouari

Memoire license iii
Memoire license iiiMemoire license iii
Memoire license iii
Gilles Kouamé

ETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPC
ETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPCETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPC
ETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPC
Okoma Diby

Cours les technologies WAN
Cours les technologies WANCours les technologies WAN
Cours les technologies WAN
EL AMRI El Hassan

Rapport stage-perfectionnement-oussema-hamdi (1) (3)
Rapport stage-perfectionnement-oussema-hamdi (1) (3)Rapport stage-perfectionnement-oussema-hamdi (1) (3)
Rapport stage-perfectionnement-oussema-hamdi (1) (3)
moamenmrabet

Rapport de stage bts
Rapport de stage btsRapport de stage bts
Rapport de stage bts
LOUKOU JOEL ANGA


Tendances (20)

Presentation stage Tunisie Telecom
Presentation stage Tunisie TelecomPresentation stage Tunisie Telecom
Presentation stage Tunisie Telecom

Automatisation de la génération des cartes couverture des réseaux mobiles Par...
Automatisation de la génération des cartes couverture des réseaux mobiles Par...Automatisation de la génération des cartes couverture des réseaux mobiles Par...
Automatisation de la génération des cartes couverture des réseaux mobiles Par...

Etude de la solution msan
Etude de la solution msanEtude de la solution msan
Etude de la solution msan

Rapport de stage
Rapport de stageRapport de stage
Rapport de stage

Présentation projet fin d'étude backup Tunisie Telecom
Présentation projet fin d'étude backup Tunisie TelecomPrésentation projet fin d'étude backup Tunisie Telecom
Présentation projet fin d'étude backup Tunisie Telecom

Rapport Stage ingénieur
Rapport Stage ingénieurRapport Stage ingénieur
Rapport Stage ingénieur

Rapport PFE-Implémentation de la solution Dual-Homing
Rapport PFE-Implémentation de la solution Dual-Homing Rapport PFE-Implémentation de la solution Dual-Homing
Rapport PFE-Implémentation de la solution Dual-Homing

NGN MULTIMEDIA/IMS UMTS DIMENSIONEMENT
NGN MULTIMEDIA/IMS  UMTS  DIMENSIONEMENTNGN MULTIMEDIA/IMS  UMTS  DIMENSIONEMENT
NGN MULTIMEDIA/IMS UMTS DIMENSIONEMENT

Rapport stage fin d'études
Rapport stage fin d'étudesRapport stage fin d'études
Rapport stage fin d'études

Rapport Projet de fin d'etude sur le parc informatique
Rapport Projet  de fin d'etude sur le parc informatiqueRapport Projet  de fin d'etude sur le parc informatique
Rapport Projet de fin d'etude sur le parc informatique

Rapport du projet fin d'etudes
Rapport du projet fin d'etudesRapport du projet fin d'etudes
Rapport du projet fin d'etudes

rapport de stage
rapport de stage rapport de stage
rapport de stage

Cours réseauxs gsm
Cours réseauxs gsmCours réseauxs gsm
Cours réseauxs gsm

Rapport De PFE
Rapport De PFERapport De PFE
Rapport De PFE

Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...

Memoire license iii
Memoire license iiiMemoire license iii
Memoire license iii

ETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPC
ETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPCETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPC
ETUDE DE L'EVOLUTION DU COEUR PAQUET 3G VERS L'EPC

Cours les technologies WAN
Cours les technologies WANCours les technologies WAN
Cours les technologies WAN

Rapport stage-perfectionnement-oussema-hamdi (1) (3)
Rapport stage-perfectionnement-oussema-hamdi (1) (3)Rapport stage-perfectionnement-oussema-hamdi (1) (3)
Rapport stage-perfectionnement-oussema-hamdi (1) (3)

Rapport de stage bts
Rapport de stage btsRapport de stage bts
Rapport de stage bts


En vedette

Rapport PFE "Conception et développement d'un Portail web pour le Smart Met...
Rapport  PFE  "Conception et développement d'un Portail web pour le Smart Met...Rapport  PFE  "Conception et développement d'un Portail web pour le Smart Met...
Rapport PFE "Conception et développement d'un Portail web pour le Smart Met...
Hajer Dahech

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Mohamed Amine Mahmoudi

Les Applications CRM mobile Tunisie Telecom Pour BlackBerry
Les Applications CRM mobile Tunisie Telecom Pour BlackBerryLes Applications CRM mobile Tunisie Telecom Pour BlackBerry
Les Applications CRM mobile Tunisie Telecom Pour BlackBerrytunisieblackberry

Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...fedi zouari

Rapport de stage de perfectionnement
Rapport de stage de perfectionnementRapport de stage de perfectionnement
Rapport de stage de perfectionnementbadouuur

Évaluation des performances du réseau 3G : application à la couche réseau
Évaluation des performances du réseau 3G : application à la couche réseauÉvaluation des performances du réseau 3G : application à la couche réseau
Évaluation des performances du réseau 3G : application à la couche réseau
Achraf Trabelsi

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique
jihene Ab

Rapport de stage exchange
Rapport de stage exchangeRapport de stage exchange
Rapport de stage exchange
hindif

présentation soutenance PFE.ppt
présentation soutenance PFE.pptprésentation soutenance PFE.ppt
présentation soutenance PFE.pptMohamed Ben Bouzid

Télécoms et innovations InterNet
Télécoms et innovations InterNetTélécoms et innovations InterNet
Télécoms et innovations InterNet
simeon

Press release - Injaz 2014
Press release - Injaz 2014Press release - Injaz 2014
Press release - Injaz 2014Houssam Menhour

دراسة حالة مؤسسة جازي الجزائر - Djezzy
دراسة حالة مؤسسة جازي الجزائر - Djezzyدراسة حالة مؤسسة جازي الجزائر - Djezzy
دراسة حالة مؤسسة جازي الجزائر - Djezzy
Walid SERIR

présentation Faille include
présentation Faille include présentation Faille include
présentation Faille include
sahar dridi

Supervision réseaux métro ethernet et cloudification
Supervision réseaux métro ethernet et cloudificationSupervision réseaux métro ethernet et cloudification
Supervision réseaux métro ethernet et cloudification
sahar dridi

Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2
Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2
Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2
BONAVENTURE GUILLAUM NGORAN

Influence de l’origine du sable et la taille de ses grains sur les produits f...
Influence de l’origine du sable et la taille de ses grains sur les produits f...Influence de l’origine du sable et la taille de ses grains sur les produits f...
Influence de l’origine du sable et la taille de ses grains sur les produits f...
Soukaina Ajouguim


En vedette (20)

Rapport PFE "Conception et développement d'un Portail web pour le Smart Met...
Rapport  PFE  "Conception et développement d'un Portail web pour le Smart Met...Rapport  PFE  "Conception et développement d'un Portail web pour le Smart Met...
Rapport PFE "Conception et développement d'un Portail web pour le Smart Met...

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine

Les Applications CRM mobile Tunisie Telecom Pour BlackBerry
Les Applications CRM mobile Tunisie Telecom Pour BlackBerryLes Applications CRM mobile Tunisie Telecom Pour BlackBerry
Les Applications CRM mobile Tunisie Telecom Pour BlackBerry

Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...Modélisation et résolution d’un problème de localisation des nœuds d’accès da...
Modélisation et résolution d’un problème de localisation des nœuds d’accès da...

Rapport de stage de perfectionnement
Rapport de stage de perfectionnementRapport de stage de perfectionnement
Rapport de stage de perfectionnement

Pfe 2015
Pfe 2015Pfe 2015
Pfe 2015

Évaluation des performances du réseau 3G : application à la couche réseau
Évaluation des performances du réseau 3G : application à la couche réseauÉvaluation des performances du réseau 3G : application à la couche réseau
Évaluation des performances du réseau 3G : application à la couche réseau

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique

Rapport de stage exchange
Rapport de stage exchangeRapport de stage exchange
Rapport de stage exchange

Rapport de fin de stage maintenance info
Rapport de fin de stage  maintenance infoRapport de fin de stage  maintenance info
Rapport de fin de stage maintenance info

présentation soutenance PFE.ppt
présentation soutenance PFE.pptprésentation soutenance PFE.ppt
présentation soutenance PFE.ppt

Télécoms et innovations InterNet
Télécoms et innovations InterNetTélécoms et innovations InterNet
Télécoms et innovations InterNet

Press release - Injaz 2014
Press release - Injaz 2014Press release - Injaz 2014
Press release - Injaz 2014

Bla
BlaBla
Bla

دراسة حالة مؤسسة جازي الجزائر - Djezzy
دراسة حالة مؤسسة جازي الجزائر - Djezzyدراسة حالة مؤسسة جازي الجزائر - Djezzy
دراسة حالة مؤسسة جازي الجزائر - Djezzy

présentation Faille include
présentation Faille include présentation Faille include
présentation Faille include

Supervision réseaux métro ethernet et cloudification
Supervision réseaux métro ethernet et cloudificationSupervision réseaux métro ethernet et cloudification
Supervision réseaux métro ethernet et cloudification

Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2
Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2
Cours de MARKETING ET POLITIQUE DE COMMUNICATION 2

Influence de l’origine du sable et la taille de ses grains sur les produits f...
Influence de l’origine du sable et la taille de ses grains sur les produits f...Influence de l’origine du sable et la taille de ses grains sur les produits f...
Influence de l’origine du sable et la taille de ses grains sur les produits f...

Bvmt
BvmtBvmt
Bvmt


Similaire à Rapport dridi sahar_tunisie_telecom

Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdfCours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
SalmaElAgal

Boucle local cuivre.pptx
Boucle local cuivre.pptxBoucle local cuivre.pptx
Boucle local cuivre.pptx
MohamedAyour

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt
bochramiinfo

Réseaux-de-transport_RTC (2).pdf
Réseaux-de-transport_RTC (2).pdfRéseaux-de-transport_RTC (2).pdf
Réseaux-de-transport_RTC (2).pdf
FtiguOuatt

Réseaux-de-transport_RTC.pdf
Réseaux-de-transport_RTC.pdfRéseaux-de-transport_RTC.pdf
Réseaux-de-transport_RTC.pdf
AndreATTILA

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt
AmalHadri2

ART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptxART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptx
TninFofana

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX
Monica Waters

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf
MohamedElbrak2

Groupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬ Etude De Cas Cisco
Groupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬   Etude De Cas CiscoGroupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬   Etude De Cas Cisco
Groupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬ Etude De Cas Cisco
Emeric Kamleu Noumi

Cours_Telephonie_26_pdf.pdf
Cours_Telephonie_26_pdf.pdfCours_Telephonie_26_pdf.pdf
Cours_Telephonie_26_pdf.pdf
lchtude

assiter AR.pdf
assiter AR.pdfassiter AR.pdf
assiter AR.pdf
harizi riadh

administration réseaux.pdf
administration réseaux.pdfadministration réseaux.pdf
administration réseaux.pdf
harizi riadh

Qualité de Service dans les Réseaux Mobiles Ad Hoc
Qualité de Service   dans les  Réseaux Mobiles Ad HocQualité de Service   dans les  Réseaux Mobiles Ad Hoc
Qualité de Service dans les Réseaux Mobiles Ad Hoc
Hadjer BENHADJ DJILALI

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx
EyaSarhani

204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx
Fatimazogr

Poly reseau transparents_ppt
Poly reseau transparents_pptPoly reseau transparents_ppt
Poly reseau transparents_ppt
Lily Babou

Chap 3.pdf
Chap 3.pdfChap 3.pdf
Chap 3.pdf
kohay75604


Similaire à Rapport dridi sahar_tunisie_telecom (20)

Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdfCours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf

Version 01
Version 01Version 01
Version 01

Boucle local cuivre.pptx
Boucle local cuivre.pptxBoucle local cuivre.pptx
Boucle local cuivre.pptx

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt

Réseaux-de-transport_RTC (2).pdf
Réseaux-de-transport_RTC (2).pdfRéseaux-de-transport_RTC (2).pdf
Réseaux-de-transport_RTC (2).pdf

Réseaux-de-transport_RTC.pdf
Réseaux-de-transport_RTC.pdfRéseaux-de-transport_RTC.pdf
Réseaux-de-transport_RTC.pdf

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt

ART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptxART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptx

Projet Rnis
Projet RnisProjet Rnis
Projet Rnis

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf

Groupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬ Etude De Cas Cisco
Groupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬   Etude De Cas CiscoGroupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬   Etude De Cas Cisco
Groupe De Kamleu, Youssouf, Bertrang, Thiam, Adram+¬ Etude De Cas Cisco

Cours_Telephonie_26_pdf.pdf
Cours_Telephonie_26_pdf.pdfCours_Telephonie_26_pdf.pdf
Cours_Telephonie_26_pdf.pdf

assiter AR.pdf
assiter AR.pdfassiter AR.pdf
assiter AR.pdf

administration réseaux.pdf
administration réseaux.pdfadministration réseaux.pdf
administration réseaux.pdf

Qualité de Service dans les Réseaux Mobiles Ad Hoc
Qualité de Service   dans les  Réseaux Mobiles Ad HocQualité de Service   dans les  Réseaux Mobiles Ad Hoc
Qualité de Service dans les Réseaux Mobiles Ad Hoc

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx

204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx

Poly reseau transparents_ppt
Poly reseau transparents_pptPoly reseau transparents_ppt
Poly reseau transparents_ppt

Chap 3.pdf
Chap 3.pdfChap 3.pdf
Chap 3.pdf


Dernier

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx
imed53

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Institut de l'Elevage - Idele

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande
Institut de l'Elevage - Idele

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Institut de l'Elevage - Idele

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme
Institut de l'Elevage - Idele

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production
Institut de l'Elevage - Idele

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Daniel Bedard

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation
Institut de l'Elevage - Idele

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
sieousse95

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
Institut de l'Elevage - Idele

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière
Institut de l'Elevage - Idele


Dernier (11)

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière


Rapport dridi sahar_tunisie_telecom

  • 1. 1 INSTITUT NATIONAL DES SCIENCES APPLIQUEES ET DE TECHNOLOGIE Rapport de stage Réalisé par : Dridi Sahar Niveau : 2ème année en Réseau et Télécommunication à l’INSAT Encadré par : Mme Gadacha Fethia Lieu : Direction régionale des télécoms de Bizerte Anné Unversitaire : 2012/2013
  • 2. 2 Remerciements Ce rapport est le fruit de stage que j’ai eu l’occasion de passer au sein du service de subdivision de déploiement des réseaux de la direction régionale des télécoms de Bizerte. A cette occasion je tiens à remercier Mme Fethia Gadacha , chef de service de subdivision de déploiement des réseaux ainsi que tout le personnel administratif. Je souhaite que ce travail présenté soit à la hauteur de leurs précieuses contributions.
  • 3. 3 Sommaire Chapitre 1 :Présentation d’un réseau local d’abonnés(RLA) 1)Définition 2)le sous répartiteur(SR) 3)Le point de concentration(PC) 4)Les câbles Chapitre2 : Etude des avants projets 1)Fonds de plan 2)Plan de situation et d’estimation de raccordement 3)Plan de pointage 4)Plan itinéraire 5)Schémas d’association des câbles. 6)Les fichiers d’occupation des chambres 7)Les diagrammes par tête de distribution Chapitre3 :Unités GIS 1)Architecture du système GIS 2)Application du GIS en télécom 3)Avantages d’un GIS

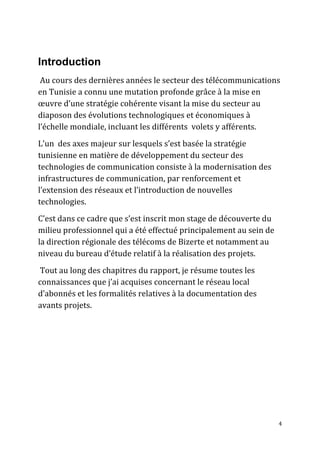

  • 4. 4 Introduction Au cours des dernières années le secteur des télécommunications en Tunisie a connu une mutation profonde grâce à la mise en œuvre d’une stratégie cohérente visant la mise du secteur au diaposon des évolutions technologiques et économiques à l’échelle mondiale, incluant les différents volets y afférents. L’un des axes majeur sur lesquels s’est basée la stratégie tunisienne en matière de développement du secteur des technologies de communication consiste à la modernisation des infrastructures de communication, par renforcement et l’extension des réseaux et l’introduction de nouvelles technologies. C’est dans ce cadre que s’est inscrit mon stage de découverte du milieu professionnel qui a été effectué principalement au sein de la direction régionale des télécoms de Bizerte et notamment au niveau du bureau d’étude relatif à la réalisation des projets. Tout au long des chapitres du rapport, je résume toutes les connaissances que j’ai acquises concernant le réseau local d’abonnés et les formalités relatives à la documentation des avants projets.
  • 5. 5 Chapitre 1 :Présentation d’un réseau local d’abonnés(RLA) 1)définition La ligne d’abonné assure la liaison entre le terminal d’abonné et le répartiteur général. Le réseau e lignes d’abonnés au commutateur de rattachement. Le réseau téléphonique d’abonnés RLA est l’ensemble de connecteurs entre les postes de traitement d’information des abonnés du réseau. Cette connexion est assurée par les câbles et dirigée vers le centre de rattachement dans le but de permettre la communication entre abonnés. 2/Répartiteur Général(RG) : Il s’agit d’un bâti en métal composé de deux divisions ou faces , une du côté central et l’autre du côté abonné. Le côté central est formé par les réglettes horizontales constituées de broches métalliques et correspondantes au numéro de téléphone de l’abonné.
  • 6. 6 Le côté abonné comporte des réglettes verticales où sont raccordées les lignes extérieures qui sont appelées têtes. Chaque tête contient 112 paires ( et donc 112 abonnés) réparties sur 16 amorces contenants chacune 7 paires. Ces deux côtés sont reliés entre eux par des jarretières. Ainsi à chaque abonné va correspondre un numéro, une tête, une amorce et une position (couleur) spécifiques. 3/Le Sous-Répartiteur(SR) Les sous répartiteurs renferment un certain nombre de têtes d’alimentations et un nombre plus grand de têtes de distribution et peuvent être installés sur les trottoirs sous la forme d’une armoire métallique (sous répartiteur de zone(SRZ) découpant la ville en zones ou cartiers suivant le nombre d’abonnés ou dans des coffrets métalliques(sous
  • 7. 7 répartiteurs d’îlots(SRI) se chargent d’un ou plusieurs immeubles. Chaque tête d’alimentation et chaque tête de distribution sont connectées à des câbles de 112 paires(112 lignes). Les câbles en provenance du RG sont nommés les câbles de transport et ceux qui relient less distributions aux PC sont de distribution. Chaque paire de transport est reliée à une tête de transport qui est à son tour attachée à une tête de distribution par une jarrelière.Les câbles de distribution sont liés aux différents PC à alimenter. Les têtes à canaux des SR 4/le Point de Concentration (PC) Il s’agit d’un coffret en plastique permettant de répartir les câbles de distribution en câbles de branchement. Ce sont, en fait, les organes de terminaison de câbles de distribution. Le PC contient souvent une huitième paire de réserve.
  • 8. 8 Ces dispositifs peuvent être fixés sur poteaux, sur façade ou à l’intérieur des immeubles et existent en deux modèles à 8 paires ou à 14 paires. IL existe plusieurs modèles qui sont utilisés soit : sur façades, poteau, potelet et en niche. Boite de distribution 5/Les câbles Les câbles servent à acheminer les signaux électriques entre les differents éléments du réseau téléphonique. Un cable est constitué d’une enveloppe qui assure la protection électrique des conducteurs isolés entre eux à l’aide de matière plastique. On peut distinguer deux types de câbles : -le cable a une paire qui est utilisé dans le réseau de branchement et assure la liaison entre le point de concentration et l’abonné .

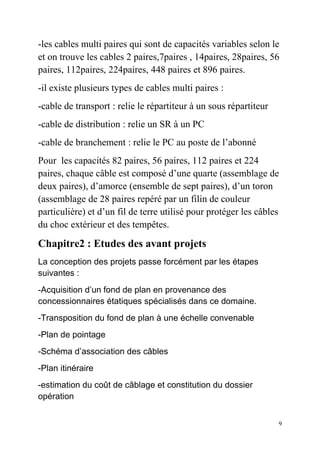

  • 9. 9 -les cables multi paires qui sont de capacités variables selon le et on trouve les cables 2 paires,7paires , 14paires, 28paires, 56 paires, 112paires, 224paires, 448 paires et 896 paires. -il existe plusieurs types de cables multi paires : -cable de transport : relie le répartiteur à un sous répartiteur -cable de distribution : relie un SR à un PC -cable de branchement : relie le PC au poste de l’abonné Pour les capacités 82 paires, 56 paires, 112 paires et 224 paires, chaque câble est composé d’une quarte (assemblage de deux paires), d’amorce (ensemble de sept paires), d’un toron (assemblage de 28 paires repéré par un filin de couleur particulière) et d’un fil de terre utilisé pour protéger les câbles du choc extérieur et des tempêtes. Chapitre2 : Etudes des avant projets La conception des projets passe forcément par les étapes suivantes : -Acquisition d’un fond de plan en provenance des concessionnaires étatiques spécialisés dans ce domaine. -Transposition du fond de plan à une échelle convenable -Plan de pointage -Schéma d’association des câbles -Plan itinéraire -estimation du coût de câblage et constitution du dossier opération

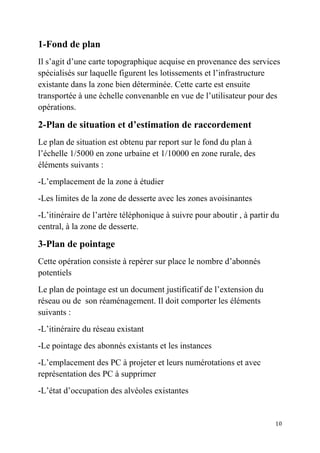

  • 10. 10 1-Fond de plan Il s’agit d’une carte topographique acquise en provenance des services spécialisés sur laquelle figurent les lotissements et l’infrastructure existante dans la zone bien déterminée. Cette carte est ensuite transportée à une échelle convenanble en vue de l’utilisateur pour des opérations. 2-Plan de situation et d’estimation de raccordement Le plan de situation est obtenu par report sur le fond du plan à l’échelle 1/5000 en zone urbaine et 1/10000 en zone rurale, des éléments suivants : -L’emplacement de la zone à étudier -Les limites de la zone de desserte avec les zones avoisinantes -L’itinéraire de l’artère téléphonique à suivre pour aboutir , à partir du central, à la zone de desserte. 3-Plan de pointage Cette opération consiste à repérer sur place le nombre d’abonnés potentiels Le plan de pointage est un document justificatif de l’extension du réseau ou de son réaménagement. Il doit comporter les éléments suivants : -L’itinéraire du réseau existant -Le pointage des abonnés existants et les instances -L’emplacement des PC à projeter et leurs numérotations et avec représentation des PC à supprimer -L’état d’occupation des alvéoles existantes
  • 11. 11 4-Plan itinéraire Ce plan permet d’avoir une vision globale du tracé des artères télécommunications et points singuliers d’un réseau. Sur un fond de plan à caractère géographique figurent les informations relatives au parcours exact des artères téléphoniques et à la définition des locaux de télécommunication ainsi qu’aux positions et numéro de PC. 5-Schémas d’association des câbles Les schémas d’association des câbles, constituent le document le plus important du dossier pour les circuits locaux qui comportent les câbles avec leurs types, leurs contenances leurs divisions et longueurs, les numéros de tête de rattachement au répartiteur, le câble des conducteurs, la nature et la capacité des systèmes de transmission. 6-Les fiches d’occupation des chambres Ces fichiers doivent indiquer l’occupation des alvéoles à la pénétration dans les chambres avec l’identification par masque de chaque câble occupant une alvéole , on y trouve : -Le numéro d’identification et le type de chambre -L’adresse de la chambre -Le numéro, le type, l’état et la direction des alvéoles 7-Les diagrammes par tête de distribution Ces diagrammes donnent pour chaque tête à 112 paires du RG dans le cas d’une distribution directe, ou pour chaque tête à 112 paires de distribution correspondantes et les éventuels renvois entre PC. Ces diagrammes précisent : -La longueur des différents sections des câbles -La contenance de ces câbles
  • 12. 12 -Les câbles conducteurs -L’emplacement des divisions -Les numéros, emplacement et nature des PC desservis -L’emplacement des paires en attente. Chapitre3 : Unité GIS 1-Architecture du système GIS *Traitement des demandes de la téléphonies fixes -demande d’une nouvelle installation : prépayé/postpayée 2ème ligne gratuite -demandes de trasfert , cession, dénumération -demandes de groupage et dégroupage
  • 13. 13 -demandes de résiliation ou suspension de ligne *Système GIS-Agences commerciales -saisie et traitement des demandes clients en temps réel -Impression automatiques des accusés de réception, des convocations clients et des contrats d’abonnement -Paiement et validation de paiement -Différntes consultations pour assurer le suivi de toutes les demandes. -Consultation des cartes géographiques *Service d’étude des demandes(FTA) -Etude technique en temps réel des nouvelles demandes par rapport à la disponibilité technique du réseau -Consultation instantanée pour assurer le suivi de toutes les demandes -Consultation des cartes géographiques *Service de construction des lignes (CCL) -Traitement en temps réel de demandes payées, impression automatique des ordres de travaux de construction -saisie et validation des nouvelles lignes connectées ou des lignes transférées. -Mise à jour des nouvelles positions techniques suite à la permutation des lignes. -Consultation et statistiques des demandes clients -Localisation géographiques(recherche de position, recherche d’abonnés…)
  • 14. 14 *Centraux téléphoniques -Traitement en temps réel des demandes saisies au niveau des agences affectation de nouveaux numéros Résiliation ou rétablissement des lignes -Consultation instantanée des demandes -Impression instatanée des ordres de travaux de construction -Saisie et validation des nouvelles lignes connectées ou des lignes transférées. *Suivi de l’exploitation (tableau de bord) -Ensemble d’outils informatiques pour le suivi de traitement des demandes ACTEL : saisie et payement des demandes FTA :étude technique des demandes CENTRAL :affectation des numéros et mise en service CCL :connexion des lignes -Statistiques de la production mensuelle de la téléphonie fixe -Statistiques des différents types de demandes -Accès instantané pour dégager et corriger les anomalies d’exploitation 2/Application du GIS en télécom L’idée d’installation d’un système d’information géographique. Pour la gestion des réseaux des lignes d’abonnées(RLA) a frôlé l’esprit des planificateurs de TUNISIE TELECOM depuis longtemps pour être finalement mise en place en 1997.
  • 15. 15 Le système d’information géographique de TUNISIE TELECOM vise à : -L’instauration d’un système efficace dans les directions régionales de TUNISIE TELECOM. L’information et la centralisation des données graphiques et alphanumériques du réseau RLA pour une gestion globale -La connaissance précise de l’état de réseau urbain des télécommunications -L’indication instantanément à l’agence des disponibilités du réseau et par suite la possibilité d’attribution immédiate de lignes aux clients. 3/Avantages d’un GIS Améliorer l’organisation par une plus grande fédération de l’information Le GIS permet de lier entre elles toutes sorte d’information par le biais de la géographie, il permet un meilleur partage d’information et une meilleure communication entre les différents services. Par la mise en place d’une base de données géographiques partagée, tous les services de l’organisation peuvent profiter pleinement du travail réalisé par tout, une information collectée une fois devenant ensuite exploitable par tous. Plus la communication se développe entre les individus et les départements plus la redondance de l’information se réduit, la productivité se développe et l’organisation s’améliore. Prendre plus rapidement les meilleures décisions
  • 16. 16 Les GIS peuvent aider à choisir la meilleure solution permettant de réduire l’impact d’une construction dans un site ; à choisir les zones les plus favorables et les moins exposées aux risques naturels et les plus en adéquation avec les réalités économiques. Bien définir les entités à représenter : les entités de transmission du réseau téléphonique doivent avoir une information descriptive qui englobe tous les critères de ces dernières. Ces informations doivent être accessibles à travers des requêtes attributaires. tenir compte de la rigueur de l’information géographique :La présence d’informations géographiques doit permettre à l’utilisateur de faire des requêtes spatial.
