Niveau : débutant     avancé      expert

                                        Public : technique manager métier
MASTER INFORMATIQUE




 Télécoms et innovations pour InterNet
       « CPL, FTTx, xDSL, WIFI / WIMAX, Satellite, VoIP et IPTV »


                       « Onde radio et câble filaire pour InterNet »




                                                          Publication : mars 2009
                                                           Catégorie : conférence
                                                        Auteur : Jimmy SIMEON
                                              Version éditoriale : 2.0.0 du 280309
Innovations : Télécoms & InterNet              Jimmy SIMEON, mars 2009

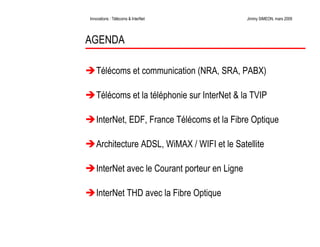

AGENDA

   Télécoms et communication (NRA, SRA, PABX)

   Télécoms et la téléphonie sur InterNet & la TVIP

   InterNet, EDF, France Télécoms et la Fibre Optique

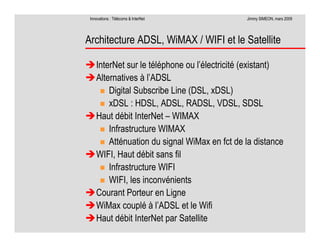

   Architecture ADSL, WiMAX / WIFI et le Satellite

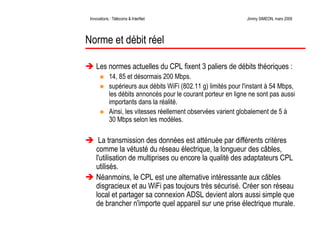

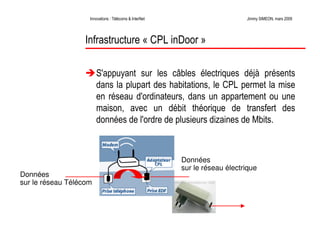

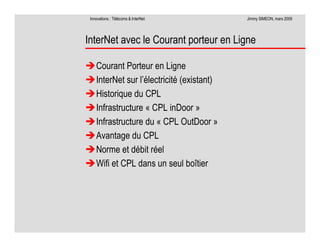

   InterNet avec le Courant porteur en Ligne

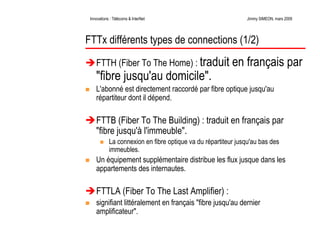

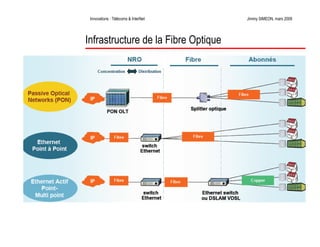

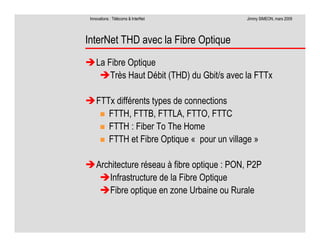

   InterNet THD avec la Fibre Optique
Innovations : Télécoms & InterNet      Jimmy SIMEON, mars 2009

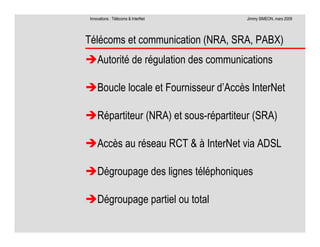

Télécoms et communication (NRA, SRA, PABX)
    Autorité de régulation des communications

    Boucle locale et Fournisseur d’Accès InterNet

    Répartiteur (NRA) et sous-répartiteur (SRA)

    Accès au réseau RCT & à InterNet via ADSL

    Dégroupage des lignes téléphoniques

    Dégroupage partiel ou total
Innovations : Télécoms & InterNet                       Jimmy SIMEON, mars 2009

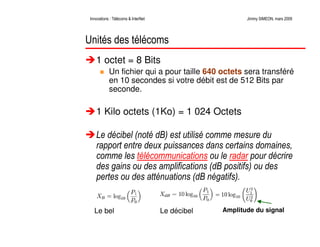

Unités des télécoms
    1 octet = 8 Bits
            Un fichier qui a pour taille 640 octets sera transféré
            en 10 secondes si votre débit est de 512 Bits par
            seconde.

    1 Kilo octets (1Ko) = 1 024 Octets

    Le décibel (noté dB) est utilisé comme mesure du
    rapport entre deux puissances dans certains domaines,
    comme les télécommunications ou le radar pour décrire
    des gains ou des amplifications (dB positifs) ou des
    pertes ou des atténuations (dB négatifs).


                                                  Amplitude du signal
   Le bel                            Le décibel
Innovations : Télécoms & InterNet                  Jimmy SIMEON, mars 2009

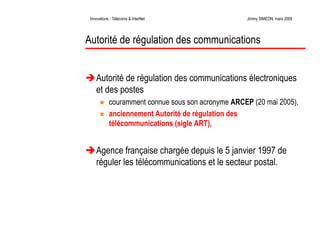

Autorité de régulation des communications


    Autorité de régulation des communications électroniques
    et des postes
            couramment connue sous son acronyme ARCEP (20 mai 2005),
            anciennement Autorité de régulation des
            télécommunications (sigle ART),


    Agence française chargée depuis le 5 janvier 1997 de
    réguler les télécommunications et le secteur postal.
Innovations : Télécoms & InterNet                           Jimmy SIMEON, mars 2009

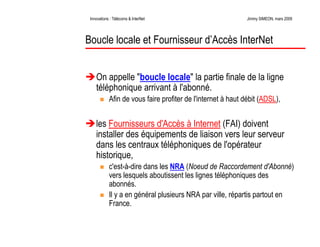

Boucle locale et Fournisseur d’Accès InterNet


    On appelle quot;boucle localequot; la partie finale de la ligne
    téléphonique arrivant à l'abonné.
            Afin de vous faire profiter de l'internet à haut débit (ADSL),


    les Fournisseurs d'Accès à Internet (FAI) doivent
    installer des équipements de liaison vers leur serveur
    dans les centraux téléphoniques de l'opérateur
    historique,
            c'est-à-dire dans les NRA (Noeud de Raccordement d'Abonné)
            vers lesquels aboutissent les lignes téléphoniques des
            abonnés.
            Il y a en général plusieurs NRA par ville, répartis partout en
            France.
Innovations : Télécoms & InterNet      Jimmy SIMEON, mars 2009

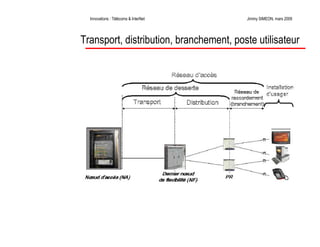

Transport, distribution, branchement, poste utilisateur
Innovations : Télécoms & InterNet    Jimmy SIMEON, mars 2009

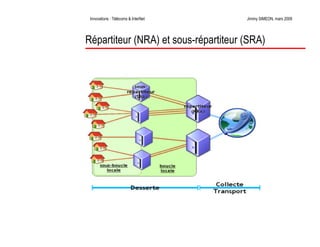

Répartiteur (NRA) et sous-répartiteur (SRA)
Innovations : Télécoms & InterNet                   Jimmy SIMEON, mars 2009

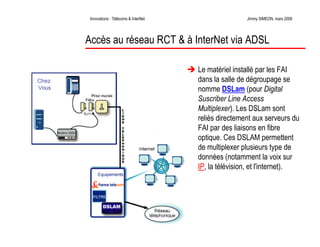

Accès au réseau RCT & à InterNet via ADSL

                                     Le matériel installé par les FAI
                                     dans la salle de dégroupage se
                                     nomme DSLam (pour Digital
                                     Suscriber Line Access
                                     Multiplexer). Les DSLam sont
                                     reliés directement aux serveurs du
                                     FAI par des liaisons en fibre
                                     optique. Ces DSLAM permettent
                                     de multiplexer plusieurs type de
                                     données (notamment la voix sur
                                     IP, la télévision, et l'internet).
Innovations : Télécoms & InterNet            Jimmy SIMEON, mars 2009

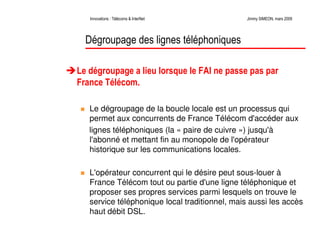

  Dégroupage des lignes téléphoniques

Le dégroupage a lieu lorsque le FAI ne passe pas par
France Télécom.

   Le dégroupage de la boucle locale est un processus qui
   permet aux concurrents de France Télécom d'accéder aux
   lignes téléphoniques (la « paire de cuivre ») jusqu'à
   l'abonné et mettant fin au monopole de l'opérateur
   historique sur les communications locales.

   L'opérateur concurrent qui le désire peut sous-louer à
   France Télécom tout ou partie d'une ligne téléphonique et
   proposer ses propres services parmi lesquels on trouve le
   service téléphonique local traditionnel, mais aussi les accès
   haut débit DSL.
Innovations : Télécoms & InterNet               Jimmy SIMEON, mars 2009

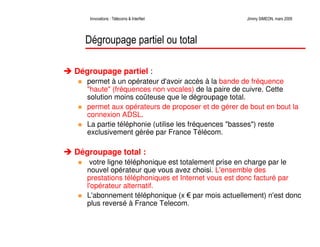

  Dégroupage partiel ou total

Dégroupage partiel :
   permet à un opérateur d'avoir accès à la bande de fréquence
   quot;hautequot; (fréquences non vocales) de la paire de cuivre. Cette
   solution moins coûteuse que le dégroupage total.
   permet aux opérateurs de proposer et de gérer de bout en bout la
   connexion ADSL.
   La partie téléphonie (utilise les fréquences quot;bassesquot;) reste
   exclusivement gérée par France Télécom.

Dégroupage total :
    votre ligne téléphonique est totalement prise en charge par le
   nouvel opérateur que vous avez choisi. L'ensemble des
   prestations téléphoniques et Internet vous est donc facturé par
   l'opérateur alternatif.
   L'abonnement téléphonique (x € par mois actuellement) n'est donc
   plus reversé à France Telecom.
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

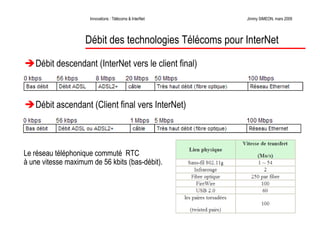

                    Débit des technologies Télécoms pour InterNet

   Débit descendant (InterNet vers le client final)



   Débit ascendant (Client final vers InterNet)



Le réseau téléphonique commuté RTC
à une vitesse maximum de 56 kbits (bas-débit).
Innovations : Télécoms & InterNet    Jimmy SIMEON, mars 2009

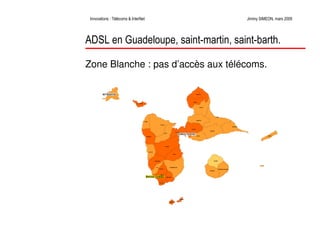

ADSL en Guadeloupe, saint-martin, saint-barth.

Zone Blanche : pas d’accès aux télécoms.
Innovations : Télécoms & InterNet                Jimmy SIMEON, mars 2009

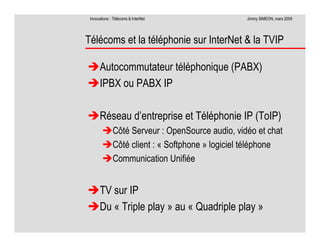

Télécoms et la téléphonie sur InterNet & la TVIP

      Autocommutateur téléphonique (PABX)
      IPBX ou PABX IP

      Réseau d’entreprise et Téléphonie IP (ToIP)
              Côté Serveur : OpenSource audio, vidéo et chat
              Côté client : « Softphone » logiciel téléphone
              Communication Unifiée


      TV sur IP
      Du « Triple play » au « Quadriple play »
Innovations : Télécoms & InterNet                             Jimmy SIMEON, mars 2009

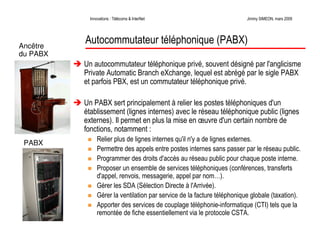

          Autocommutateur téléphonique (PABX)
Ancêtre
du PABX
          Un autocommutateur téléphonique privé, souvent désigné par l'anglicisme
          Private Automatic Branch eXchange, lequel est abrégé par le sigle PABX
          et parfois PBX, est un commutateur téléphonique privé.

          Un PABX sert principalement à relier les postes téléphoniques d'un
          établissement (lignes internes) avec le réseau téléphonique public (lignes
          externes). Il permet en plus la mise en œuvre d'un certain nombre de
          fonctions, notamment :
                Relier plus de lignes internes qu'il n'y a de lignes externes.
 PABX
                Permettre des appels entre postes internes sans passer par le réseau public.
                Programmer des droits d'accès au réseau public pour chaque poste interne.
                Proposer un ensemble de services téléphoniques (conférences, transferts
                d'appel, renvois, messagerie, appel par nom…).
                Gérer les SDA (Sélection Directe à l'Arrivée).
                Gérer la ventilation par service de la facture téléphonique globale (taxation).
                Apporter des services de couplage téléphonie-informatique (CTI) tels que la
                remontée de fiche essentiellement via le protocole CSTA.
Innovations : Télécoms & InterNet                           Jimmy SIMEON, mars 2009

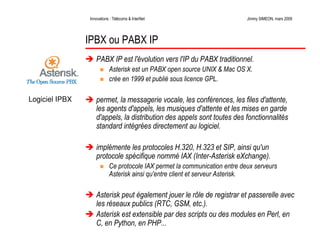

                IPBX ou PABX IP
                   PABX IP est l'évolution vers l'IP du PABX traditionnel.
                           Asterisk est un PABX open source UNIX & Mac OS X.
                           crée en 1999 et publié sous licence GPL.

Logiciel IPBX      permet, la messagerie vocale, les conférences, les files d'attente,
                   les agents d'appels, les musiques d'attente et les mises en garde
                   d'appels, la distribution des appels sont toutes des fonctionnalités
                   standard intégrées directement au logiciel.

                   implémente les protocoles H.320, H.323 et SIP, ainsi qu'un
                   protocole spécifique nommé IAX (Inter-Asterisk eXchange).
                           Ce protocole IAX permet la communication entre deux serveurs
                           Asterisk ainsi qu'entre client et serveur Asterisk.

                   Asterisk peut également jouer le rôle de registrar et passerelle avec
                   les réseaux publics (RTC, GSM, etc.).
                   Asterisk est extensible par des scripts ou des modules en Perl, en
                   C, en Python, en PHP...
Innovations : Télécoms & InterNet    Jimmy SIMEON, mars 2009

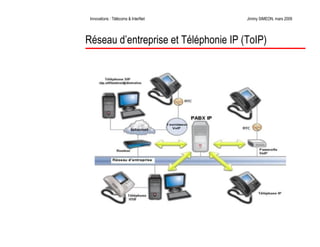

Réseau d’entreprise et Téléphonie IP (ToIP)
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

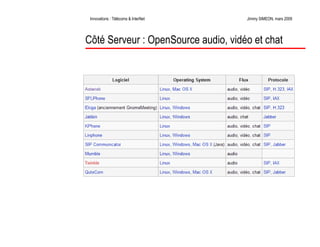

Côté Serveur : OpenSource audio, vidéo et chat
Innovations : Télécoms & InterNet                                        Jimmy SIMEON, mars 2009

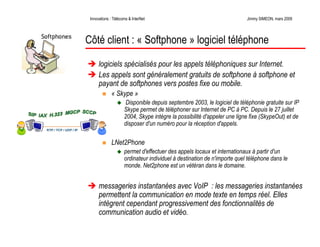

Côté client : « Softphone » logiciel téléphone

      logiciels spécialisés pour les appels téléphoniques sur Internet.
      Les appels sont généralement gratuits de softphone à softphone et
      payant de softphones vers postes fixe ou mobile.
             « Skype »
                     Disponible depuis septembre 2003, le logiciel de téléphonie gratuite sur IP
                     Skype permet de téléphoner sur Internet de PC à PC. Depuis le 27 juillet
                     2004, Skype intègre la possibilité d'appeler une ligne fixe (SkypeOut) et de
                     disposer d'un numéro pour la réception d'appels.

             LNet2Phone
                     permet d'effectuer des appels locaux et internationaux à partir d'un
                     ordinateur individuel à destination de n'importe quel téléphone dans le
                     monde. Net2phone est un vétéran dans le domaine.


      messageries instantanées avec VoIP : les messageries instantanées
      permettent la communication en mode texte en temps réel. Elles
      intègrent cependant progressivement des fonctionnalités de
      communication audio et vidéo.
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

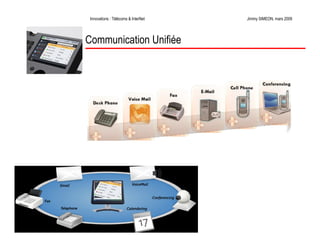

Communication Unifiée
Innovations : Télécoms & InterNet                       Jimmy SIMEON, mars 2009

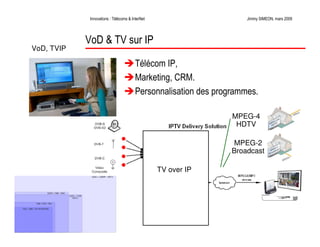

            VoD & TV sur IP
VoD, TVIP

                                        Télécom IP,
                                        Marketing, CRM.
                                        Personnalisation des programmes.

                                                                 MPEG-4
                                                                  HDTV

                                                                 MPEG-2
                                                                 Broadcast

                                                 TV over IP
Innovations : Télécoms & InterNet                    Jimmy SIMEON, mars 2009

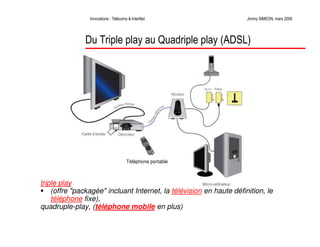

               Du Triple play au Quadriple play (ADSL)




                                     Téléphone portable



triple play
    (offre quot;packagéequot; incluant Internet, la télévision en haute définition, le
    téléphone fixe),
quadruple-play, (téléphone mobile en plus)
Innovations : Télécoms & InterNet          Jimmy SIMEON, mars 2009

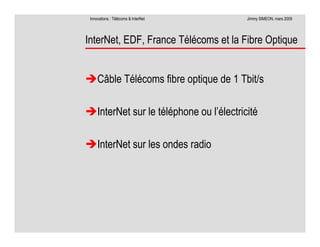

InterNet, EDF, France Télécoms et la Fibre Optique


     Câble Télécoms fibre optique de 1 Tbit/s

     InterNet sur le téléphone ou l’électricité

     InterNet sur les ondes radio
Innovations : Télécoms & InterNet                                                                   Jimmy SIMEON, mars 2009

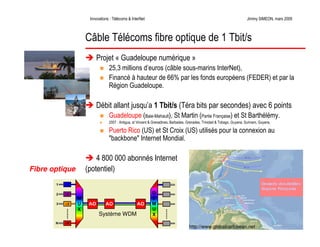

                Câble Télécoms fibre optique de 1 Tbit/s
                    Projet « Guadeloupe numérique »
                            25,3 millions d’euros (câble sous-marins InterNet),
                            Financé à hauteur de 66% par les fonds européens (FEDER) et par la
                            Région Guadeloupe.

                    Débit allant jusqu’a 1 Tbit/s (Téra bits par secondes) avec 6 points
                            Guadeloupe (Baie-Mahault), St Martin (Partie Française) et St Barthélémy.
                            2007 : Antigua, st Vincent & Grenadines, Barbades, Grenades, Trinidad & Tobago, Guyana, Surinam, Guyane,

                            Puerto Rico (US) et St Croix (US) utilisés pour la connexion au
                            quot;backbonequot; Internet Mondial.

                    4 800 000 abonnés Internet
                (potentiel)
Fibre optique




                      Système WDM

                                                                               http://www.globalcaribbean.net
Innovations : Télécoms & InterNet                       Jimmy SIMEON, mars 2009

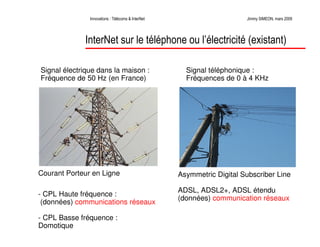

             InterNet sur le téléphone ou l’électricité (existant)

Signal électrique dans la maison :                   Signal téléphonique :
Fréquence de 50 Hz (en France)                       Fréquences de 0 à 4 KHz




Courant Porteur en Ligne                           Asymmetric Digital Subscriber Line

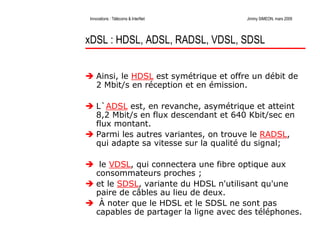

                                                   ADSL, ADSL2+, ADSL étendu
- CPL Haute fréquence :
                                                   (données) communication réseaux
 (données) communications réseaux

- CPL Basse fréquence :
Domotique
Innovations : Télécoms & InterNet               Jimmy SIMEON, mars 2009

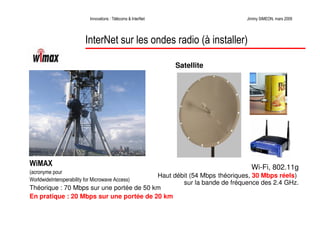

                          InterNet sur les ondes radio (à installer)

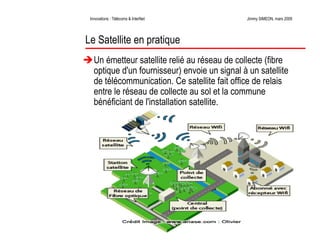

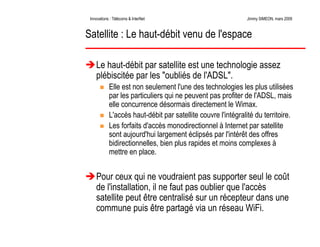

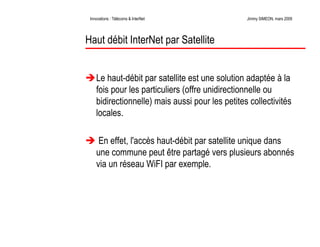

                                                                Satellite




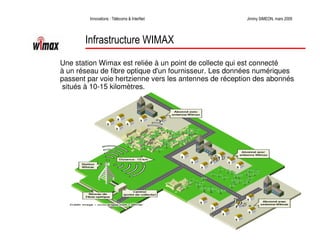

WiMAX                                                                         Wi-Fi, 802.11g
(acronyme pour
                                          Haut débit (54 Mbps théoriques, 30 Mbps réels)
WorldwideInteroperability for Microwave Access)
                                                  sur la bande de fréquence des 2.4 GHz.
Théorique : 70 Mbps sur une portée de 50 km
En pratique : 20 Mbps sur une portée de 20 km
Innovations : Télécoms & InterNet            Jimmy SIMEON, mars 2009




Architecture ADSL, WiMAX / WIFI et le Satellite

    InterNet sur le téléphone ou l’électricité (existant)
    Alternatives à l’ADSL
        Digital Subscribe Line (DSL, xDSL)
        xDSL : HDSL, ADSL, RADSL, VDSL, SDSL
    Haut débit InterNet – WIMAX
        Infrastructure WIMAX
        Atténuation du signal WiMax en fct de la distance
    WIFI, Haut débit sans fil
        Infrastructure WIFI
        WIFI, les inconvénients
    Courant Porteur en Ligne
    WiMax couplé à l’ADSL et le Wifi
    Haut débit InterNet par Satellite
Innovations : Télécoms & InterNet                  Jimmy SIMEON, mars 2009




InterNet sur le téléphone ou l’électricité (existant)
               Asymmetric Digital Subscriber Line
               - ADSL :
               -ADSL 2+ : 20 KHz à 2,2 MHz
               -READSL 2 (ADSL étendu) :
               (données) communication réseaux
Innovations : Télécoms & InterNet                    Jimmy SIMEON, mars 2009

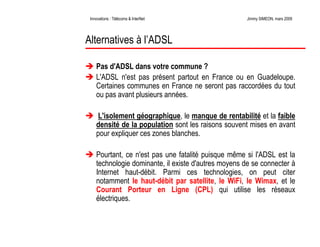

Alternatives à l’ADSL

    Pas d'ADSL dans votre commune ?
    L'ADSL n'est pas présent partout en France ou en Guadeloupe.
    Certaines communes en France ne seront pas raccordées du tout
    ou pas avant plusieurs années.

     L'isolement géographique, le manque de rentabilité et la faible
    densité de la population sont les raisons souvent mises en avant
    pour expliquer ces zones blanches.

    Pourtant, ce n'est pas une fatalité puisque même si l'ADSL est la
    technologie dominante, il existe d'autres moyens de se connecter à
    Internet haut-débit. Parmi ces technologies, on peut citer
    notamment le haut-débit par satellite, le WiFi, le Wimax, et le
    Courant Porteur en Ligne (CPL) qui utilise les réseaux
    électriques.
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

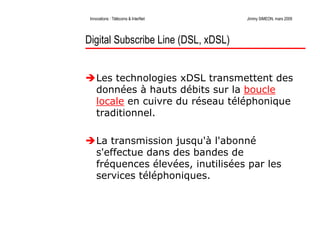

Digital Subscribe Line (DSL, xDSL)


    Les technologies xDSL transmettent des
    données à hauts débits sur la boucle
    locale en cuivre du réseau téléphonique
    traditionnel.

    La transmission jusqu'à l'abonné
    s'effectue dans des bandes de
    fréquences élevées, inutilisées par les
    services téléphoniques.
Innovations : Télécoms & InterNet       Jimmy SIMEON, mars 2009




xDSL : HDSL, ADSL, RADSL, VDSL, SDSL


   Ainsi, le HDSL est symétrique et offre un débit de
   2 Mbit/s en réception et en émission.

   L`ADSL est, en revanche, asymétrique et atteint
   8,2 Mbit/s en flux descendant et 640 Kbit/sec en
   flux montant.
   Parmi les autres variantes, on trouve le RADSL,
   qui adapte sa vitesse sur la qualité du signal;

    le VDSL, qui connectera une fibre optique aux
   consommateurs proches ;
   et le SDSL, variante du HDSL n'utilisant qu'une
   paire de câbles au lieu de deux.
    À noter que le HDSL et le SDSL ne sont pas
   capables de partager la ligne avec des téléphones.
Innovations : Télécoms & InterNet           Jimmy SIMEON, mars 2009

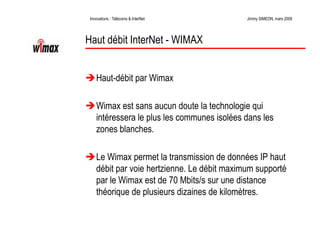

Haut débit InterNet - WIMAX


    Haut-débit par Wimax

    Wimax est sans aucun doute la technologie qui
    intéressera le plus les communes isolées dans les
    zones blanches.

    Le Wimax permet la transmission de données IP haut
    débit par voie hertzienne. Le débit maximum supporté
    par le Wimax est de 70 Mbits/s sur une distance
    théorique de plusieurs dizaines de kilomètres.
Innovations : Télécoms & InterNet              Jimmy SIMEON, mars 2009




       Infrastructure WIMAX
Une station Wimax est reliée à un point de collecte qui est connecté
à un réseau de fibre optique d'un fournisseur. Les données numériques
passent par voie hertzienne vers les antennes de réception des abonnés
 situés à 10-15 kilomètres.
Innovations : Télécoms & InterNet                Jimmy SIMEON, mars 2009

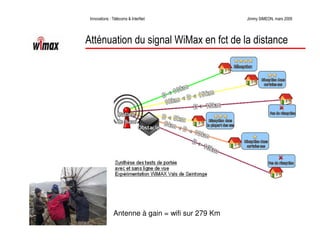

Atténuation du signal WiMax en fct de la distance




               Antenne à gain = wifi sur 279 Km
Innovations : Télécoms & InterNet             Jimmy SIMEON, mars 2009

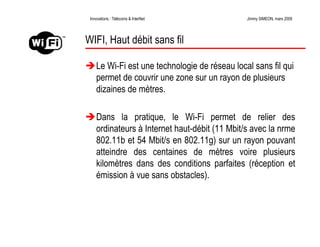

WIFI, Haut débit sans fil

    Le Wi-Fi est une technologie de réseau local sans fil qui
    permet de couvrir une zone sur un rayon de plusieurs
    dizaines de mètres.

    Dans la pratique, le Wi-Fi permet de relier des
    ordinateurs à Internet haut-débit (11 Mbit/s avec la nrme
    802.11b et 54 Mbit/s en 802.11g) sur un rayon pouvant
    atteindre des centaines de mètres voire plusieurs
    kilomètres dans des conditions parfaites (réception et
    émission à vue sans obstacles).
Innovations : Télécoms & InterNet                       Jimmy SIMEON, mars 2009

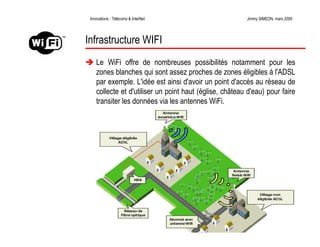

Infrastructure WIFI
    Le WiFi offre de nombreuses possibilités notamment pour les
    zones blanches qui sont assez proches de zones éligibles à l'ADSL
    par exemple. L'idée est ainsi d'avoir un point d'accès au réseau de
    collecte et d'utiliser un point haut (église, château d'eau) pour faire
    transiter les données via les antennes WiFi.
Innovations : Télécoms & InterNet                    Jimmy SIMEON, mars 2009

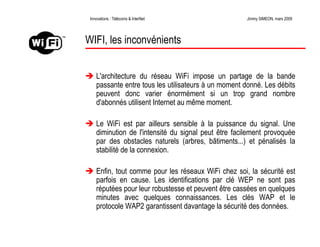

WIFI, les inconvénients


    L'architecture du réseau WiFi impose un partage de la bande
    passante entre tous les utilisateurs à un moment donné. Les débits
    peuvent donc varier énormément si un trop grand nombre
    d'abonnés utilisent Internet au même moment.

    Le WiFi est par ailleurs sensible à la puissance du signal. Une
    diminution de l'intensité du signal peut être facilement provoquée
    par des obstacles naturels (arbres, bâtiments...) et pénalisés la
    stabilité de la connexion.

    Enfin, tout comme pour les réseaux WiFi chez soi, la sécurité est
    parfois en cause. Les identifications par clé WEP ne sont pas
    réputées pour leur robustesse et peuvent être cassées en quelques
    minutes avec quelques connaissances. Les clés WAP et le
    protocole WAP2 garantissent davantage la sécurité des données.
Innovations : Télécoms & InterNet            Jimmy SIMEON, mars 2009

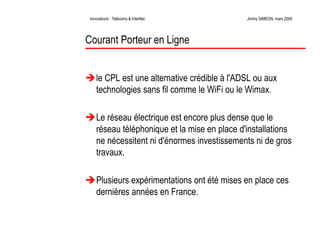

Courant Porteur en Ligne


    le CPL est une alternative crédible à l'ADSL ou aux
    technologies sans fil comme le WiFi ou le Wimax.

    Le réseau électrique est encore plus dense que le
    réseau téléphonique et la mise en place d'installations
    ne nécessitent ni d'énormes investissements ni de gros
    travaux.

    Plusieurs expérimentations ont été mises en place ces
    dernières années en France.
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

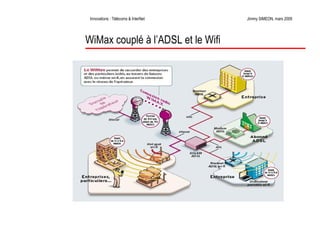

WiMax couplé à l’ADSL et le Wifi
Innovations : Télécoms & InterNet               Jimmy SIMEON, mars 2009




Haut débit InterNet par Satellite


    Le haut-débit par satellite est une solution adaptée à la
    fois pour les particuliers (offre unidirectionnelle ou
    bidirectionnelle) mais aussi pour les petites collectivités
    locales.

     En effet, l'accès haut-débit par satellite unique dans
    une commune peut être partagé vers plusieurs abonnés
    via un réseau WiFI par exemple.
Innovations : Télécoms & InterNet             Jimmy SIMEON, mars 2009




Le Satellite en pratique
   Un émetteur satellite relié au réseau de collecte (fibre
   optique d'un fournisseur) envoie un signal à un satellite
   de télécommunication. Ce satellite fait office de relais
   entre le réseau de collecte au sol et la commune
   bénéficiant de l'installation satellite.
Innovations : Télécoms & InterNet                            Jimmy SIMEON, mars 2009


Satellite : Le haut-débit venu de l'espace

    Le haut-débit par satellite est une technologie assez
    plébiscitée par les quot;oubliés de l'ADSLquot;.
            Elle est non seulement l'une des technologies les plus utilisées
            par les particuliers qui ne peuvent pas profiter de l'ADSL, mais
            elle concurrence désormais directement le Wimax.
            L'accès haut-débit par satellite couvre l'intégralité du territoire.
            Les forfaits d'accès monodirectionnel à Internet par satellite
            sont aujourd'hui largement éclipsés par l'intérêt des offres
            bidirectionnelles, bien plus rapides et moins complexes à
            mettre en place.


    Pour ceux qui ne voudraient pas supporter seul le coût
    de l'installation, il ne faut pas oublier que l'accès
    satellite peut être centralisé sur un récepteur dans une
    commune puis être partagé via un réseau WiFi.
Innovations : Télécoms & InterNet          Jimmy SIMEON, mars 2009




InterNet avec le Courant porteur en Ligne

    Courant Porteur en Ligne
    InterNet sur l’électricité (existant)
    Historique du CPL
    Infrastructure « CPL inDoor »
    Infrastructure du « CPL OutDoor »

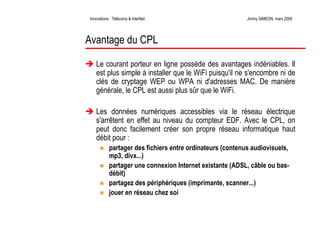

    Avantage du CPL
    Norme et débit réel

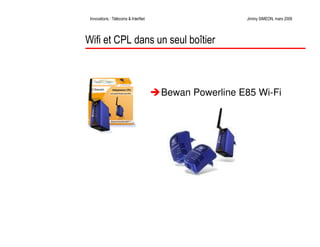

    Wifi et CPL dans un seul boîtier
Innovations : Télécoms & InterNet            Jimmy SIMEON, mars 2009

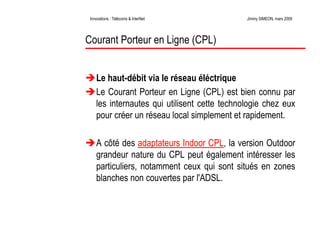

Courant Porteur en Ligne (CPL)


    Le haut-débit via le réseau éléctrique
    Le Courant Porteur en Ligne (CPL) est bien connu par
    les internautes qui utilisent cette technologie chez eux
    pour créer un réseau local simplement et rapidement.

    A côté des adaptateurs Indoor CPL, la version Outdoor
    grandeur nature du CPL peut également intéresser les
    particuliers, notamment ceux qui sont situés en zones
    blanches non couvertes par l'ADSL.
Innovations : Télécoms & InterNet                            Jimmy SIMEON, mars 2009

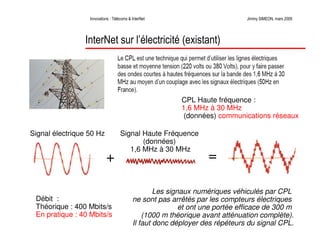

                 InterNet sur l’électricité (existant)




                                                          CPL Haute fréquence :
                                                          1,6 MHz à 30 MHz
                                                           (données) communications réseaux

Signal électrique 50 Hz             Signal Haute Fréquence
                                           (données)
                                       1,6 MHz à 30 MHz
                                                                  =
                           +

                                                   Les signaux numériques véhiculés par CPL
 Débit :                                   ne sont pas arrêtés par les compteurs électriques
 Théorique : 400 Mbits/s                                   et ont une portée efficace de 300 m
 En pratique : 40 Mbits/s                      (1000 m théorique avant atténuation complète).
                                           Il faut donc déployer des répéteurs du signal CPL.
Innovations : Télécoms & InterNet                   Jimmy SIMEON, mars 2009

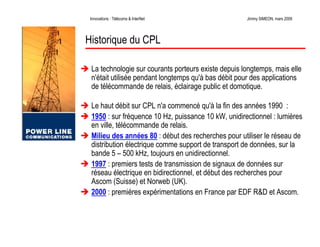

Historique du CPL

 La technologie sur courants porteurs existe depuis longtemps, mais elle
 n'était utilisée pendant longtemps qu'à bas débit pour des applications
 de télécommande de relais, éclairage public et domotique.

 Le haut débit sur CPL n'a commencé qu'à la fin des années 1990 :
 1950 : sur fréquence 10 Hz, puissance 10 kW, unidirectionnel : lumières
 en ville, télécommande de relais.
 Milieu des années 80 : début des recherches pour utiliser le réseau de
 distribution électrique comme support de transport de données, sur la
 bande 5 – 500 kHz, toujours en unidirectionnel.
 1997 : premiers tests de transmission de signaux de données sur
 réseau électrique en bidirectionnel, et début des recherches pour
 Ascom (Suisse) et Norweb (UK).
 2000 : premières expérimentations en France par EDF R&D et Ascom.
Innovations : Télécoms & InterNet                       Jimmy SIMEON, mars 2009




                   Infrastructure « CPL inDoor »

                        S'appuyant sur les câbles électriques déjà présents
                        dans la plupart des habitations, le CPL permet la mise
                        en réseau d'ordinateurs, dans un appartement ou une
                        maison, avec un débit théorique de transfert des
                        données de l'ordre de plusieurs dizaines de Mbits.



                                                        Données
                                                        sur le réseau électrique
Données
sur le réseau Télécom
Innovations : Télécoms & InterNet                     Jimmy SIMEON, mars 2009

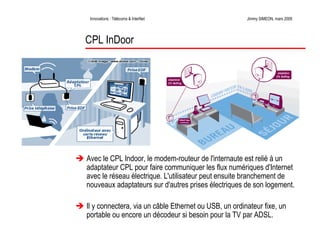

CPL InDoor




Avec le CPL Indoor, le modem-routeur de l'internaute est relié à un
adaptateur CPL pour faire communiquer les flux numériques d'Internet
avec le réseau électrique. L'utilisateur peut ensuite branchement de
nouveaux adaptateurs sur d'autres prises électriques de son logement.

Il y connectera, via un câble Ethernet ou USB, un ordinateur fixe, un
portable ou encore un décodeur si besoin pour la TV par ADSL.
Innovations : Télécoms & InterNet                 Jimmy SIMEON, mars 2009

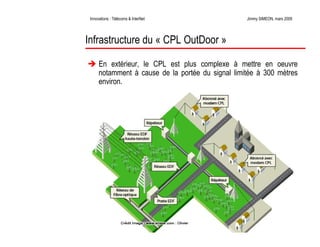

Infrastructure du « CPL OutDoor »

      En extérieur, le CPL est plus complexe à mettre en oeuvre
      notamment à cause de la portée du signal limitée à 300 mètres
      environ.
Innovations : Télécoms & InterNet                          Jimmy SIMEON, mars 2009




Avantage du CPL

   Le courant porteur en ligne possède des avantages indéniables. Il
   est plus simple à installer que le WiFi puisqu'il ne s'encombre ni de
   clés de cryptage WEP ou WPA ni d'adresses MAC. De manière
   générale, le CPL est aussi plus sûr que le WiFi.

   Les données numériques accessibles via le réseau électrique
   s'arrêtent en effet au niveau du compteur EDF. Avec le CPL, on
   peut donc facilement créer son propre réseau informatique haut
   débit pour :
           partager des fichiers entre ordinateurs (contenus audiovisuels,
           mp3, divx...)
           partager une connexion Internet existante (ADSL, câble ou bas-
           débit)
           partagez des périphériques (imprimante, scanner...)
           jouer en réseau chez soi
Innovations : Télécoms & InterNet                              Jimmy SIMEON, mars 2009




Norme et débit réel

    Les normes actuelles du CPL fixent 3 paliers de débits théoriques :
            14, 85 et désormais 200 Mbps.
            supérieurs aux débits WiFi (802.11 g) limités pour l'instant à 54 Mbps,
            les débits annoncés pour le courant porteur en ligne ne sont pas aussi
            importants dans la réalité.
            Ainsi, les vitesses réellement observées varient globalement de 5 à
            30 Mbps selon les modèles.

     La transmission des données est atténuée par différents critères
    comme la vétusté du réseau électrique, la longueur des câbles,
    l'utilisation de multiprises ou encore la qualité des adaptateurs CPL
    utilisés.
    Néanmoins, le CPL est une alternative intéressante aux câbles
    disgracieux et au WiFi pas toujours très sécurisé. Créer son réseau
    local et partager sa connexion ADSL devient alors aussi simple que
    de brancher n'importe quel appareil sur une prise électrique murale.
Innovations : Télécoms & InterNet                    Jimmy SIMEON, mars 2009




Wifi et CPL dans un seul boîtier



                                     Bewan Powerline E85 Wi-Fi
Innovations : Télécoms & InterNet           Jimmy SIMEON, mars 2009




InterNet THD avec la Fibre Optique
    La Fibre Optique
        Très Haut Débit (THD) du Gbit/s avec la FTTx

    FTTx différents types de connections
       FTTH, FTTB, FTTLA, FTTO, FTTC
       FTTH : Fiber To The Home
       FTTH et Fibre Optique « pour un village »

    Architecture réseau à fibre optique : PON, P2P
       Infrastructure de la Fibre Optique
       Fibre optique en zone Urbaine ou Rurale
Innovations : Télécoms & InterNet                                             Jimmy SIMEON, mars 2009

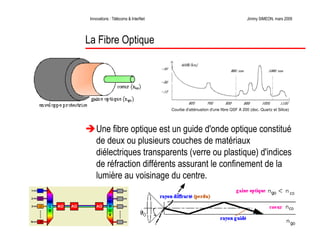

La Fibre Optique




                                     Courbe d'atténuation d'une fibre QSF A 200 (doc. Quartz et Silice)




    Une fibre optique est un guide d'onde optique constitué
    de deux ou plusieurs couches de matériaux
    diélectriques transparents (verre ou plastique) d'indices
    de réfraction différents assurant le confinement de la
    lumière au voisinage du centre.
Innovations : Télécoms & InterNet                            Jimmy SIMEON, mars 2009

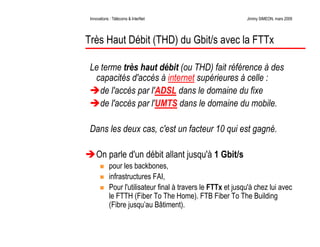

Très Haut Débit (THD) du Gbit/s avec la FTTx

 Le terme très haut débit (ou THD) fait référence à des
  capacités d'accès à internet supérieures à celle :
    de l'accès par l'ADSL dans le domaine du fixe
    de l'accès par l'UMTS dans le domaine du mobile.

 Dans les deux cas, c'est un facteur 10 qui est gagné.

    On parle d'un débit allant jusqu'à 1 Gbit/s
            pour les backbones,
            infrastructures FAI,
            Pour l'utilisateur final à travers le FTTx et jusqu'à chez lui avec
            le FTTH (Fiber To The Home). FTB Fiber To The Building
            (Fibre jusqu’au Bâtiment).
Innovations : Télécoms & InterNet                             Jimmy SIMEON, mars 2009




FTTx différents types de connections (1/2)

    FTTH (Fiber To The Home) : traduit                    en français par
    quot;fibre jusqu'au domicilequot;.
    L'abonné est directement raccordé par fibre optique jusqu'au
    répartiteur dont il dépend.

    FTTB (Fiber To The Building) : traduit en français par
    quot;fibre jusqu'à l'immeublequot;.
            La connexion en fibre optique va du répartiteur jusqu'au bas des
            immeubles.
    Un équipement supplémentaire distribue les flux jusque dans les
    appartements des internautes.

    FTTLA (Fiber To The Last Amplifier) :
    signifiant littéralement en français quot;fibre jusqu'au dernier
    amplificateurquot;.
Innovations : Télécoms & InterNet                       Jimmy SIMEON, mars 2009




FTTx différents types de connections (2/2)

    FTTO (Fiber To The Office) : traduit en français par
    quot;fibre jusqu'au bureauquot;.
    Il s'agit d'une offre de fibre optique spécialement dédiée aux
    professionnels comme les entreprises ou les administrations.


    FTTC (Fiber To The Curb) : traduit en français par quot;fibre
    jusqu'au sous-répartiteurquot;.
        Dans ce cas, la fibre optique relie la boucle locale nationale
        d'un FAI au sous-répartiteur de l'opérateur historique.
    Le réseau RTC (xDSL - paire de cuivre) prend alors le relais
    jusqu'au domicile de l'abonné.
Innovations : Télécoms & InterNet                              Jimmy SIMEON, mars 2009

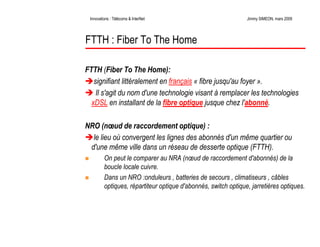

FTTH : Fiber To The Home

FTTH (Fiber To The Home):
   signifiant littéralement en français « fibre jusqu'au foyer ».
    Il s'agit du nom d'une technologie visant à remplacer les technologies
  xDSL en installant de la fibre optique jusque chez l'abonné.

NRO (nœud de raccordement optique) :
  le lieu où convergent les lignes des abonnés d'un même quartier ou
 d'une même ville dans un réseau de desserte optique (FTTH).
         On peut le comparer au NRA (nœud de raccordement d'abonnés) de la
         boucle locale cuivre.
         Dans un NRO :onduleurs , batteries de secours , climatiseurs , câbles
         optiques, répartiteur optique d'abonnés, switch optique, jarretières optiques.
Innovations : Télécoms & InterNet                    Jimmy SIMEON, mars 2009

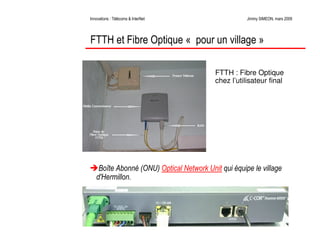

FTTH et Fibre Optique « pour un village »

                                          FTTH : Fibre Optique
                                          chez l’utilisateur final




    Boîte Abonné (ONU) Optical Network Unit qui équipe le village
   d'Hermillon.
Innovations : Télécoms & InterNet                Jimmy SIMEON, mars 2009

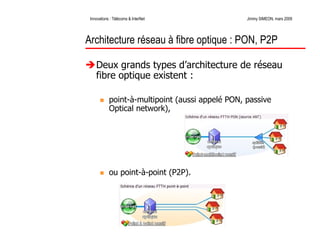

Architecture réseau à fibre optique : PON, P2P

    Deux grands types d’architecture de réseau
    fibre optique existent :

            point-à-multipoint (aussi appelé PON, passive
            Optical network),




            ou point-à-point (P2P).
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009




Infrastructure de la Fibre Optique
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

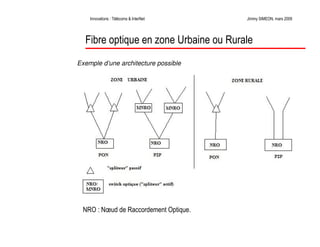

  Fibre optique en zone Urbaine ou Rurale
Exemple d’une architecture possible




 NRO : Nœud de Raccordement Optique.
Innovations : Télécoms & InterNet   Jimmy SIMEON, mars 2009

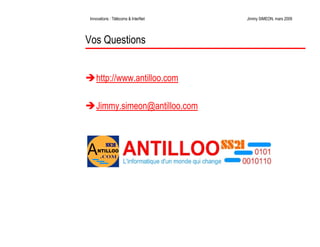

Vos Questions


    http://www.antilloo.com

    Jimmy.simeon@antilloo.com

Contenu connexe

Tendances

Fibre optique : Tous les foyers raccordés en 2018
Fibre optique : Tous les foyers raccordés en 2018Fibre optique : Tous les foyers raccordés en 2018
Fibre optique : Tous les foyers raccordés en 2018Frédéric GASNIER

FFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivreFFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivre
Fédération Française des Télécoms

Fibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvauxFibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvaux
Cyberco

Implémentation du FTTH dans le Système d’Information d’un opérateur télécom
Implémentation du FTTH dans le Système d’Information d’un opérateur télécomImplémentation du FTTH dans le Système d’Information d’un opérateur télécom
Implémentation du FTTH dans le Système d’Information d’un opérateur télécom
aurelienmartin

Club Optique Draka Amif 2010
Club Optique Draka Amif 2010Club Optique Draka Amif 2010
Club Optique Draka Amif 2010ARTESI / AMIF

Objectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement NeufObjectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement Neuf
Fédération Française des Télécoms

Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017
Zyxel France

PFE Swap INWI 2G 3G LTE
PFE Swap INWI 2G 3G LTEPFE Swap INWI 2G 3G LTE
PFE Swap INWI 2G 3G LTE
Aziz Abamni

Ingenierie des reseaux radiomobiles 3
Ingenierie des reseaux radiomobiles 3Ingenierie des reseaux radiomobiles 3
Ingenierie des reseaux radiomobiles 3
Abdraman moussa Hassan

Glossaire auvergne
Glossaire auvergneGlossaire auvergne
Glossaire auvergnejp Jambes

power point cedric
power point cedricpower point cedric
power point cedricCedric Kayo

Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...
Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...
Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...
Axelle L. N. Tchadjet

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobilesRoger Assa

Reportage photo raccordement client ftth
Reportage photo raccordement client ftthReportage photo raccordement client ftth
Reportage photo raccordement client ftthEric Grand

Présentation Wimax Net Bourgogne
Présentation Wimax Net BourgognePrésentation Wimax Net Bourgogne
Présentation Wimax Net Bourgogne
CCI Dijon


Tendances (20)

Adsl
AdslAdsl
Adsl

Fibre optique : Tous les foyers raccordés en 2018
Fibre optique : Tous les foyers raccordés en 2018Fibre optique : Tous les foyers raccordés en 2018
Fibre optique : Tous les foyers raccordés en 2018

X dsl
X dslX dsl
X dsl

FFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivreFFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivre

Fibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvauxFibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvaux

Implémentation du FTTH dans le Système d’Information d’un opérateur télécom
Implémentation du FTTH dans le Système d’Information d’un opérateur télécomImplémentation du FTTH dans le Système d’Information d’un opérateur télécom
Implémentation du FTTH dans le Système d’Information d’un opérateur télécom

Club Optique Draka Amif 2010
Club Optique Draka Amif 2010Club Optique Draka Amif 2010
Club Optique Draka Amif 2010

Objectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement NeufObjectif Fibre - Guide raccordement du Logement Neuf
Objectif Fibre - Guide raccordement du Logement Neuf

Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017

PFE Swap INWI 2G 3G LTE
PFE Swap INWI 2G 3G LTEPFE Swap INWI 2G 3G LTE
PFE Swap INWI 2G 3G LTE

Fibre optique
Fibre optiqueFibre optique
Fibre optique

Ingenierie des reseaux radiomobiles 3
Ingenierie des reseaux radiomobiles 3Ingenierie des reseaux radiomobiles 3
Ingenierie des reseaux radiomobiles 3

Glossaire auvergne
Glossaire auvergneGlossaire auvergne
Glossaire auvergne

power point cedric
power point cedricpower point cedric
power point cedric

Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...
Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...
Etude et Mise en Œuvre d’un service convergé Voix/Données : Cas de la vidéoph...

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobiles

Reportage photo raccordement client ftth
Reportage photo raccordement client ftthReportage photo raccordement client ftth
Reportage photo raccordement client ftth

Objectif fibre : présentation institutionnelle 2013
Objectif fibre : présentation institutionnelle 2013Objectif fibre : présentation institutionnelle 2013
Objectif fibre : présentation institutionnelle 2013

Adsl en bref
Adsl en brefAdsl en bref
Adsl en bref

Présentation Wimax Net Bourgogne
Présentation Wimax Net BourgognePrésentation Wimax Net Bourgogne
Présentation Wimax Net Bourgogne


En vedette

Etude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphoniqueEtude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphonique
Achref Ben helel

Boucle locale et_reseau_optique_optronique
Boucle locale et_reseau_optique_optroniqueBoucle locale et_reseau_optique_optronique
Boucle locale et_reseau_optique_optroniqueconstyfan21

Rapport dridi sahar_tunisie_telecom
Rapport dridi sahar_tunisie_telecomRapport dridi sahar_tunisie_telecom
Rapport dridi sahar_tunisie_telecom
sahar dridi

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Mohamed Amine Mahmoudi

Rapport de stage de perfectionnement
Rapport de stage de perfectionnementRapport de stage de perfectionnement
Rapport de stage de perfectionnementbadouuur

Rapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécomRapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécom
Siwar GUEMRI

Maroc Telecom en bref - Juillet 2013
Maroc Telecom en bref - Juillet 2013Maroc Telecom en bref - Juillet 2013
Maroc Telecom en bref - Juillet 2013
Maroc Telecom


En vedette (7)

Etude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphoniqueEtude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphonique

Boucle locale et_reseau_optique_optronique
Boucle locale et_reseau_optique_optroniqueBoucle locale et_reseau_optique_optronique
Boucle locale et_reseau_optique_optronique

Rapport dridi sahar_tunisie_telecom
Rapport dridi sahar_tunisie_telecomRapport dridi sahar_tunisie_telecom
Rapport dridi sahar_tunisie_telecom

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine

Rapport de stage de perfectionnement
Rapport de stage de perfectionnementRapport de stage de perfectionnement
Rapport de stage de perfectionnement

Rapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécomRapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécom

Maroc Telecom en bref - Juillet 2013
Maroc Telecom en bref - Juillet 2013Maroc Telecom en bref - Juillet 2013
Maroc Telecom en bref - Juillet 2013


Similaire à Télécoms et innovations InterNet

La voix sur IP en Belgique et en Wallonie
La voix sur IP en Belgique et en WallonieLa voix sur IP en Belgique et en Wallonie
La voix sur IP en Belgique et en Wallonie
ir. Carmelo Zaccone

Comprendre la difference entre Numeris T0-T2 et trunk SIP
Comprendre la difference entre Numeris T0-T2 et trunk SIPComprendre la difference entre Numeris T0-T2 et trunk SIP
Comprendre la difference entre Numeris T0-T2 et trunk SIP
Pascal GUENOT

2011 04 14 to ip by competitic
2011 04 14 to ip by competitic2011 04 14 to ip by competitic
2011 04 14 to ip by competitic
COMPETITIC

Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données
Aymen Bouzid

Toip slide
Toip slideToip slide
Toip slide
Dimitri LEMBOKOLO

Pres Connect 9 9 9(2)
Pres Connect 9 9 9(2)Pres Connect 9 9 9(2)
Pres Connect 9 9 9(2)Sif Boukhari

ToIP
ToIPToIP
Projet haute disponibilité asterisk pdf
Projet haute disponibilité asterisk pdfProjet haute disponibilité asterisk pdf
Projet haute disponibilité asterisk pdf
Abderahim Amine Ali

Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"
Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"
Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"
Fédération Française des Télécoms

LML Technologie distribue Omnivigil
LML Technologie distribue OmnivigilLML Technologie distribue Omnivigil
LML Technologie distribue Omnivigil
Louis-Martin Landry

538d77d91d428
538d77d91d428538d77d91d428
538d77d91d428
YASSINEZnagui

Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...
Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...
Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...
Stephen Salama

TELEPHONIE IP
TELEPHONIE IPTELEPHONIE IP
TELEPHONIE IP
Tresor DJAMPOUH

ESIGETEL - Lecture NOV 2010
ESIGETEL - Lecture NOV 2010ESIGETEL - Lecture NOV 2010
ESIGETEL - Lecture NOV 2010
gvillain

Comparaison entre les solutions IPBX et Centrex
Comparaison entre les solutions IPBX et CentrexComparaison entre les solutions IPBX et Centrex
Comparaison entre les solutions IPBX et Centrex
Pascal GUENOT

Telephonie IP, des choix strategiques pour l'entreprise
Telephonie IP, des choix strategiques pour l'entrepriseTelephonie IP, des choix strategiques pour l'entreprise
Telephonie IP, des choix strategiques pour l'entreprisefoxshare

Specter Cat Uvcw 6 05 2008
Specter Cat Uvcw 6 05 2008Specter Cat Uvcw 6 05 2008
Specter Cat Uvcw 6 05 2008Charles Caprasse

Bns France Distribution Offre Commerciale
Bns France Distribution Offre CommercialeBns France Distribution Offre Commerciale
Bns France Distribution Offre Commerciale
yannbns

Rapport fin de cours toip
Rapport fin de cours toip Rapport fin de cours toip
Rapport fin de cours toip
assane fall


Similaire à Télécoms et innovations InterNet (20)

La voix sur IP en Belgique et en Wallonie
La voix sur IP en Belgique et en WallonieLa voix sur IP en Belgique et en Wallonie
La voix sur IP en Belgique et en Wallonie

Comprendre la difference entre Numeris T0-T2 et trunk SIP
Comprendre la difference entre Numeris T0-T2 et trunk SIPComprendre la difference entre Numeris T0-T2 et trunk SIP
Comprendre la difference entre Numeris T0-T2 et trunk SIP

2011 04 14 to ip by competitic
2011 04 14 to ip by competitic2011 04 14 to ip by competitic
2011 04 14 to ip by competitic

Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données

Toip slide
Toip slideToip slide
Toip slide

Pres Connect 9 9 9(2)
Pres Connect 9 9 9(2)Pres Connect 9 9 9(2)
Pres Connect 9 9 9(2)

ToIP
ToIPToIP
ToIP

Projet haute disponibilité asterisk pdf
Projet haute disponibilité asterisk pdfProjet haute disponibilité asterisk pdf
Projet haute disponibilité asterisk pdf

Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"
Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"
Plaquette pédagogique "Téléphonie fixe : du RTC vers le tout IP"

LML Technologie distribue Omnivigil
LML Technologie distribue OmnivigilLML Technologie distribue Omnivigil
LML Technologie distribue Omnivigil

538d77d91d428
538d77d91d428538d77d91d428
538d77d91d428

Projet Planing Network
Projet Planing NetworkProjet Planing Network
Projet Planing Network

Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...
Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...
Securisation de la VoIP sous Asterisk: solution avec Asterisk, OpenVPN et Ope...

TELEPHONIE IP
TELEPHONIE IPTELEPHONIE IP
TELEPHONIE IP

ESIGETEL - Lecture NOV 2010
ESIGETEL - Lecture NOV 2010ESIGETEL - Lecture NOV 2010
ESIGETEL - Lecture NOV 2010

Comparaison entre les solutions IPBX et Centrex
Comparaison entre les solutions IPBX et CentrexComparaison entre les solutions IPBX et Centrex
Comparaison entre les solutions IPBX et Centrex

Telephonie IP, des choix strategiques pour l'entreprise
Telephonie IP, des choix strategiques pour l'entrepriseTelephonie IP, des choix strategiques pour l'entreprise
Telephonie IP, des choix strategiques pour l'entreprise

Specter Cat Uvcw 6 05 2008
Specter Cat Uvcw 6 05 2008Specter Cat Uvcw 6 05 2008
Specter Cat Uvcw 6 05 2008

Bns France Distribution Offre Commerciale
Bns France Distribution Offre CommercialeBns France Distribution Offre Commerciale
Bns France Distribution Offre Commerciale

Rapport fin de cours toip
Rapport fin de cours toip Rapport fin de cours toip
Rapport fin de cours toip


Plus de simeon

Gestion du contenu dans une entreprise
Gestion du contenu dans une entrepriseGestion du contenu dans une entreprise
Gestion du contenu dans une entreprise
simeon

Management Informatique
Management InformatiqueManagement Informatique
Management Informatique
simeon

Gestion du contenu dans une entreprise (ECM)
Gestion du contenu dans une entreprise (ECM)Gestion du contenu dans une entreprise (ECM)
Gestion du contenu dans une entreprise (ECM)
simeon

La Gouvernance des Services Informatiques
La Gouvernance des Services InformatiquesLa Gouvernance des Services Informatiques
La Gouvernance des Services Informatiques
simeon

Réseaux Sociaux et le WEB 2.0
Réseaux Sociaux et le WEB 2.0Réseaux Sociaux et le WEB 2.0
Réseaux Sociaux et le WEB 2.0
simeon

Aspect avec AspectJ
Aspect avec AspectJAspect avec AspectJ
Aspect avec AspectJ
simeon

Persistance avec JPA
Persistance avec JPAPersistance avec JPA
Persistance avec JPA
simeon

Aspect avec Spring AOP
Aspect avec Spring AOPAspect avec Spring AOP
Aspect avec Spring AOP
simeon


Plus de simeon (8)

Gestion du contenu dans une entreprise
Gestion du contenu dans une entrepriseGestion du contenu dans une entreprise
Gestion du contenu dans une entreprise

Management Informatique
Management InformatiqueManagement Informatique
Management Informatique

Gestion du contenu dans une entreprise (ECM)
Gestion du contenu dans une entreprise (ECM)Gestion du contenu dans une entreprise (ECM)
Gestion du contenu dans une entreprise (ECM)

La Gouvernance des Services Informatiques
La Gouvernance des Services InformatiquesLa Gouvernance des Services Informatiques
La Gouvernance des Services Informatiques

Réseaux Sociaux et le WEB 2.0
Réseaux Sociaux et le WEB 2.0Réseaux Sociaux et le WEB 2.0
Réseaux Sociaux et le WEB 2.0

Aspect avec AspectJ
Aspect avec AspectJAspect avec AspectJ
Aspect avec AspectJ

Persistance avec JPA
Persistance avec JPAPersistance avec JPA
Persistance avec JPA

Aspect avec Spring AOP
Aspect avec Spring AOPAspect avec Spring AOP
Aspect avec Spring AOP


Dernier

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
OCTO Technology

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
OCTO Technology

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024
UNITECBordeaux

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO Technology

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Laurent Speyser

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
Université de Franche-Comté


Dernier (6)

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université


Télécoms et innovations InterNet

  • 1. Niveau : débutant avancé expert Public : technique manager métier MASTER INFORMATIQUE Télécoms et innovations pour InterNet « CPL, FTTx, xDSL, WIFI / WIMAX, Satellite, VoIP et IPTV » « Onde radio et câble filaire pour InterNet » Publication : mars 2009 Catégorie : conférence Auteur : Jimmy SIMEON Version éditoriale : 2.0.0 du 280309
  • 2. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 AGENDA Télécoms et communication (NRA, SRA, PABX) Télécoms et la téléphonie sur InterNet & la TVIP InterNet, EDF, France Télécoms et la Fibre Optique Architecture ADSL, WiMAX / WIFI et le Satellite InterNet avec le Courant porteur en Ligne InterNet THD avec la Fibre Optique
  • 3. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Télécoms et communication (NRA, SRA, PABX) Autorité de régulation des communications Boucle locale et Fournisseur d’Accès InterNet Répartiteur (NRA) et sous-répartiteur (SRA) Accès au réseau RCT & à InterNet via ADSL Dégroupage des lignes téléphoniques Dégroupage partiel ou total
  • 4. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Unités des télécoms 1 octet = 8 Bits Un fichier qui a pour taille 640 octets sera transféré en 10 secondes si votre débit est de 512 Bits par seconde. 1 Kilo octets (1Ko) = 1 024 Octets Le décibel (noté dB) est utilisé comme mesure du rapport entre deux puissances dans certains domaines, comme les télécommunications ou le radar pour décrire des gains ou des amplifications (dB positifs) ou des pertes ou des atténuations (dB négatifs). Amplitude du signal Le bel Le décibel
  • 5. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Autorité de régulation des communications Autorité de régulation des communications électroniques et des postes couramment connue sous son acronyme ARCEP (20 mai 2005), anciennement Autorité de régulation des télécommunications (sigle ART), Agence française chargée depuis le 5 janvier 1997 de réguler les télécommunications et le secteur postal.
  • 6. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Boucle locale et Fournisseur d’Accès InterNet On appelle quot;boucle localequot; la partie finale de la ligne téléphonique arrivant à l'abonné. Afin de vous faire profiter de l'internet à haut débit (ADSL), les Fournisseurs d'Accès à Internet (FAI) doivent installer des équipements de liaison vers leur serveur dans les centraux téléphoniques de l'opérateur historique, c'est-à-dire dans les NRA (Noeud de Raccordement d'Abonné) vers lesquels aboutissent les lignes téléphoniques des abonnés. Il y a en général plusieurs NRA par ville, répartis partout en France.
  • 7. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Transport, distribution, branchement, poste utilisateur
  • 8. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Répartiteur (NRA) et sous-répartiteur (SRA)
  • 9. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Accès au réseau RCT & à InterNet via ADSL Le matériel installé par les FAI dans la salle de dégroupage se nomme DSLam (pour Digital Suscriber Line Access Multiplexer). Les DSLam sont reliés directement aux serveurs du FAI par des liaisons en fibre optique. Ces DSLAM permettent de multiplexer plusieurs type de données (notamment la voix sur IP, la télévision, et l'internet).
  • 10. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Dégroupage des lignes téléphoniques Le dégroupage a lieu lorsque le FAI ne passe pas par France Télécom. Le dégroupage de la boucle locale est un processus qui permet aux concurrents de France Télécom d'accéder aux lignes téléphoniques (la « paire de cuivre ») jusqu'à l'abonné et mettant fin au monopole de l'opérateur historique sur les communications locales. L'opérateur concurrent qui le désire peut sous-louer à France Télécom tout ou partie d'une ligne téléphonique et proposer ses propres services parmi lesquels on trouve le service téléphonique local traditionnel, mais aussi les accès haut débit DSL.
  • 11. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Dégroupage partiel ou total Dégroupage partiel : permet à un opérateur d'avoir accès à la bande de fréquence quot;hautequot; (fréquences non vocales) de la paire de cuivre. Cette solution moins coûteuse que le dégroupage total. permet aux opérateurs de proposer et de gérer de bout en bout la connexion ADSL. La partie téléphonie (utilise les fréquences quot;bassesquot;) reste exclusivement gérée par France Télécom. Dégroupage total : votre ligne téléphonique est totalement prise en charge par le nouvel opérateur que vous avez choisi. L'ensemble des prestations téléphoniques et Internet vous est donc facturé par l'opérateur alternatif. L'abonnement téléphonique (x € par mois actuellement) n'est donc plus reversé à France Telecom.
  • 12. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Débit des technologies Télécoms pour InterNet Débit descendant (InterNet vers le client final) Débit ascendant (Client final vers InterNet) Le réseau téléphonique commuté RTC à une vitesse maximum de 56 kbits (bas-débit).
  • 13. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 ADSL en Guadeloupe, saint-martin, saint-barth. Zone Blanche : pas d’accès aux télécoms.
  • 14. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Télécoms et la téléphonie sur InterNet & la TVIP Autocommutateur téléphonique (PABX) IPBX ou PABX IP Réseau d’entreprise et Téléphonie IP (ToIP) Côté Serveur : OpenSource audio, vidéo et chat Côté client : « Softphone » logiciel téléphone Communication Unifiée TV sur IP Du « Triple play » au « Quadriple play »
  • 15. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Autocommutateur téléphonique (PABX) Ancêtre du PABX Un autocommutateur téléphonique privé, souvent désigné par l'anglicisme Private Automatic Branch eXchange, lequel est abrégé par le sigle PABX et parfois PBX, est un commutateur téléphonique privé. Un PABX sert principalement à relier les postes téléphoniques d'un établissement (lignes internes) avec le réseau téléphonique public (lignes externes). Il permet en plus la mise en œuvre d'un certain nombre de fonctions, notamment : Relier plus de lignes internes qu'il n'y a de lignes externes. PABX Permettre des appels entre postes internes sans passer par le réseau public. Programmer des droits d'accès au réseau public pour chaque poste interne. Proposer un ensemble de services téléphoniques (conférences, transferts d'appel, renvois, messagerie, appel par nom…). Gérer les SDA (Sélection Directe à l'Arrivée). Gérer la ventilation par service de la facture téléphonique globale (taxation). Apporter des services de couplage téléphonie-informatique (CTI) tels que la remontée de fiche essentiellement via le protocole CSTA.
  • 16. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 IPBX ou PABX IP PABX IP est l'évolution vers l'IP du PABX traditionnel. Asterisk est un PABX open source UNIX & Mac OS X. crée en 1999 et publié sous licence GPL. Logiciel IPBX permet, la messagerie vocale, les conférences, les files d'attente, les agents d'appels, les musiques d'attente et les mises en garde d'appels, la distribution des appels sont toutes des fonctionnalités standard intégrées directement au logiciel. implémente les protocoles H.320, H.323 et SIP, ainsi qu'un protocole spécifique nommé IAX (Inter-Asterisk eXchange). Ce protocole IAX permet la communication entre deux serveurs Asterisk ainsi qu'entre client et serveur Asterisk. Asterisk peut également jouer le rôle de registrar et passerelle avec les réseaux publics (RTC, GSM, etc.). Asterisk est extensible par des scripts ou des modules en Perl, en C, en Python, en PHP...
  • 17. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Réseau d’entreprise et Téléphonie IP (ToIP)
  • 18. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Côté Serveur : OpenSource audio, vidéo et chat
  • 19. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Côté client : « Softphone » logiciel téléphone logiciels spécialisés pour les appels téléphoniques sur Internet. Les appels sont généralement gratuits de softphone à softphone et payant de softphones vers postes fixe ou mobile. « Skype » Disponible depuis septembre 2003, le logiciel de téléphonie gratuite sur IP Skype permet de téléphoner sur Internet de PC à PC. Depuis le 27 juillet 2004, Skype intègre la possibilité d'appeler une ligne fixe (SkypeOut) et de disposer d'un numéro pour la réception d'appels. LNet2Phone permet d'effectuer des appels locaux et internationaux à partir d'un ordinateur individuel à destination de n'importe quel téléphone dans le monde. Net2phone est un vétéran dans le domaine. messageries instantanées avec VoIP : les messageries instantanées permettent la communication en mode texte en temps réel. Elles intègrent cependant progressivement des fonctionnalités de communication audio et vidéo.
  • 20. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Communication Unifiée
  • 21. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 VoD & TV sur IP VoD, TVIP Télécom IP, Marketing, CRM. Personnalisation des programmes. MPEG-4 HDTV MPEG-2 Broadcast TV over IP
  • 22. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Du Triple play au Quadriple play (ADSL) Téléphone portable triple play (offre quot;packagéequot; incluant Internet, la télévision en haute définition, le téléphone fixe), quadruple-play, (téléphone mobile en plus)
  • 23. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet, EDF, France Télécoms et la Fibre Optique Câble Télécoms fibre optique de 1 Tbit/s InterNet sur le téléphone ou l’électricité InterNet sur les ondes radio
  • 24. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Câble Télécoms fibre optique de 1 Tbit/s Projet « Guadeloupe numérique » 25,3 millions d’euros (câble sous-marins InterNet), Financé à hauteur de 66% par les fonds européens (FEDER) et par la Région Guadeloupe. Débit allant jusqu’a 1 Tbit/s (Téra bits par secondes) avec 6 points Guadeloupe (Baie-Mahault), St Martin (Partie Française) et St Barthélémy. 2007 : Antigua, st Vincent & Grenadines, Barbades, Grenades, Trinidad & Tobago, Guyana, Surinam, Guyane, Puerto Rico (US) et St Croix (US) utilisés pour la connexion au quot;backbonequot; Internet Mondial. 4 800 000 abonnés Internet (potentiel) Fibre optique Système WDM http://www.globalcaribbean.net
  • 25. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet sur le téléphone ou l’électricité (existant) Signal électrique dans la maison : Signal téléphonique : Fréquence de 50 Hz (en France) Fréquences de 0 à 4 KHz Courant Porteur en Ligne Asymmetric Digital Subscriber Line ADSL, ADSL2+, ADSL étendu - CPL Haute fréquence : (données) communication réseaux (données) communications réseaux - CPL Basse fréquence : Domotique
  • 26. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet sur les ondes radio (à installer) Satellite WiMAX Wi-Fi, 802.11g (acronyme pour Haut débit (54 Mbps théoriques, 30 Mbps réels) WorldwideInteroperability for Microwave Access) sur la bande de fréquence des 2.4 GHz. Théorique : 70 Mbps sur une portée de 50 km En pratique : 20 Mbps sur une portée de 20 km
  • 27. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Architecture ADSL, WiMAX / WIFI et le Satellite InterNet sur le téléphone ou l’électricité (existant) Alternatives à l’ADSL Digital Subscribe Line (DSL, xDSL) xDSL : HDSL, ADSL, RADSL, VDSL, SDSL Haut débit InterNet – WIMAX Infrastructure WIMAX Atténuation du signal WiMax en fct de la distance WIFI, Haut débit sans fil Infrastructure WIFI WIFI, les inconvénients Courant Porteur en Ligne WiMax couplé à l’ADSL et le Wifi Haut débit InterNet par Satellite
  • 28. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet sur le téléphone ou l’électricité (existant) Asymmetric Digital Subscriber Line - ADSL : -ADSL 2+ : 20 KHz à 2,2 MHz -READSL 2 (ADSL étendu) : (données) communication réseaux
  • 29. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Alternatives à l’ADSL Pas d'ADSL dans votre commune ? L'ADSL n'est pas présent partout en France ou en Guadeloupe. Certaines communes en France ne seront pas raccordées du tout ou pas avant plusieurs années. L'isolement géographique, le manque de rentabilité et la faible densité de la population sont les raisons souvent mises en avant pour expliquer ces zones blanches. Pourtant, ce n'est pas une fatalité puisque même si l'ADSL est la technologie dominante, il existe d'autres moyens de se connecter à Internet haut-débit. Parmi ces technologies, on peut citer notamment le haut-débit par satellite, le WiFi, le Wimax, et le Courant Porteur en Ligne (CPL) qui utilise les réseaux électriques.
  • 30. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Digital Subscribe Line (DSL, xDSL) Les technologies xDSL transmettent des données à hauts débits sur la boucle locale en cuivre du réseau téléphonique traditionnel. La transmission jusqu'à l'abonné s'effectue dans des bandes de fréquences élevées, inutilisées par les services téléphoniques.
  • 31. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 xDSL : HDSL, ADSL, RADSL, VDSL, SDSL Ainsi, le HDSL est symétrique et offre un débit de 2 Mbit/s en réception et en émission. L`ADSL est, en revanche, asymétrique et atteint 8,2 Mbit/s en flux descendant et 640 Kbit/sec en flux montant. Parmi les autres variantes, on trouve le RADSL, qui adapte sa vitesse sur la qualité du signal; le VDSL, qui connectera une fibre optique aux consommateurs proches ; et le SDSL, variante du HDSL n'utilisant qu'une paire de câbles au lieu de deux. À noter que le HDSL et le SDSL ne sont pas capables de partager la ligne avec des téléphones.
  • 32. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Haut débit InterNet - WIMAX Haut-débit par Wimax Wimax est sans aucun doute la technologie qui intéressera le plus les communes isolées dans les zones blanches. Le Wimax permet la transmission de données IP haut débit par voie hertzienne. Le débit maximum supporté par le Wimax est de 70 Mbits/s sur une distance théorique de plusieurs dizaines de kilomètres.
  • 33. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Infrastructure WIMAX Une station Wimax est reliée à un point de collecte qui est connecté à un réseau de fibre optique d'un fournisseur. Les données numériques passent par voie hertzienne vers les antennes de réception des abonnés situés à 10-15 kilomètres.
  • 34. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Atténuation du signal WiMax en fct de la distance Antenne à gain = wifi sur 279 Km
  • 35. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 WIFI, Haut débit sans fil Le Wi-Fi est une technologie de réseau local sans fil qui permet de couvrir une zone sur un rayon de plusieurs dizaines de mètres. Dans la pratique, le Wi-Fi permet de relier des ordinateurs à Internet haut-débit (11 Mbit/s avec la nrme 802.11b et 54 Mbit/s en 802.11g) sur un rayon pouvant atteindre des centaines de mètres voire plusieurs kilomètres dans des conditions parfaites (réception et émission à vue sans obstacles).
  • 36. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Infrastructure WIFI Le WiFi offre de nombreuses possibilités notamment pour les zones blanches qui sont assez proches de zones éligibles à l'ADSL par exemple. L'idée est ainsi d'avoir un point d'accès au réseau de collecte et d'utiliser un point haut (église, château d'eau) pour faire transiter les données via les antennes WiFi.
  • 37. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 WIFI, les inconvénients L'architecture du réseau WiFi impose un partage de la bande passante entre tous les utilisateurs à un moment donné. Les débits peuvent donc varier énormément si un trop grand nombre d'abonnés utilisent Internet au même moment. Le WiFi est par ailleurs sensible à la puissance du signal. Une diminution de l'intensité du signal peut être facilement provoquée par des obstacles naturels (arbres, bâtiments...) et pénalisés la stabilité de la connexion. Enfin, tout comme pour les réseaux WiFi chez soi, la sécurité est parfois en cause. Les identifications par clé WEP ne sont pas réputées pour leur robustesse et peuvent être cassées en quelques minutes avec quelques connaissances. Les clés WAP et le protocole WAP2 garantissent davantage la sécurité des données.
  • 38. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Courant Porteur en Ligne le CPL est une alternative crédible à l'ADSL ou aux technologies sans fil comme le WiFi ou le Wimax. Le réseau électrique est encore plus dense que le réseau téléphonique et la mise en place d'installations ne nécessitent ni d'énormes investissements ni de gros travaux. Plusieurs expérimentations ont été mises en place ces dernières années en France.
  • 39. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 WiMax couplé à l’ADSL et le Wifi
  • 40. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Haut débit InterNet par Satellite Le haut-débit par satellite est une solution adaptée à la fois pour les particuliers (offre unidirectionnelle ou bidirectionnelle) mais aussi pour les petites collectivités locales. En effet, l'accès haut-débit par satellite unique dans une commune peut être partagé vers plusieurs abonnés via un réseau WiFI par exemple.
  • 41. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Le Satellite en pratique Un émetteur satellite relié au réseau de collecte (fibre optique d'un fournisseur) envoie un signal à un satellite de télécommunication. Ce satellite fait office de relais entre le réseau de collecte au sol et la commune bénéficiant de l'installation satellite.
  • 42. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Satellite : Le haut-débit venu de l'espace Le haut-débit par satellite est une technologie assez plébiscitée par les quot;oubliés de l'ADSLquot;. Elle est non seulement l'une des technologies les plus utilisées par les particuliers qui ne peuvent pas profiter de l'ADSL, mais elle concurrence désormais directement le Wimax. L'accès haut-débit par satellite couvre l'intégralité du territoire. Les forfaits d'accès monodirectionnel à Internet par satellite sont aujourd'hui largement éclipsés par l'intérêt des offres bidirectionnelles, bien plus rapides et moins complexes à mettre en place. Pour ceux qui ne voudraient pas supporter seul le coût de l'installation, il ne faut pas oublier que l'accès satellite peut être centralisé sur un récepteur dans une commune puis être partagé via un réseau WiFi.
  • 43. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet avec le Courant porteur en Ligne Courant Porteur en Ligne InterNet sur l’électricité (existant) Historique du CPL Infrastructure « CPL inDoor » Infrastructure du « CPL OutDoor » Avantage du CPL Norme et débit réel Wifi et CPL dans un seul boîtier
  • 44. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Courant Porteur en Ligne (CPL) Le haut-débit via le réseau éléctrique Le Courant Porteur en Ligne (CPL) est bien connu par les internautes qui utilisent cette technologie chez eux pour créer un réseau local simplement et rapidement. A côté des adaptateurs Indoor CPL, la version Outdoor grandeur nature du CPL peut également intéresser les particuliers, notamment ceux qui sont situés en zones blanches non couvertes par l'ADSL.
  • 45. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet sur l’électricité (existant) CPL Haute fréquence : 1,6 MHz à 30 MHz (données) communications réseaux Signal électrique 50 Hz Signal Haute Fréquence (données) 1,6 MHz à 30 MHz = + Les signaux numériques véhiculés par CPL Débit : ne sont pas arrêtés par les compteurs électriques Théorique : 400 Mbits/s et ont une portée efficace de 300 m En pratique : 40 Mbits/s (1000 m théorique avant atténuation complète). Il faut donc déployer des répéteurs du signal CPL.
  • 46. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Historique du CPL La technologie sur courants porteurs existe depuis longtemps, mais elle n'était utilisée pendant longtemps qu'à bas débit pour des applications de télécommande de relais, éclairage public et domotique. Le haut débit sur CPL n'a commencé qu'à la fin des années 1990 : 1950 : sur fréquence 10 Hz, puissance 10 kW, unidirectionnel : lumières en ville, télécommande de relais. Milieu des années 80 : début des recherches pour utiliser le réseau de distribution électrique comme support de transport de données, sur la bande 5 – 500 kHz, toujours en unidirectionnel. 1997 : premiers tests de transmission de signaux de données sur réseau électrique en bidirectionnel, et début des recherches pour Ascom (Suisse) et Norweb (UK). 2000 : premières expérimentations en France par EDF R&D et Ascom.
  • 47. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Infrastructure « CPL inDoor » S'appuyant sur les câbles électriques déjà présents dans la plupart des habitations, le CPL permet la mise en réseau d'ordinateurs, dans un appartement ou une maison, avec un débit théorique de transfert des données de l'ordre de plusieurs dizaines de Mbits. Données sur le réseau électrique Données sur le réseau Télécom
  • 48. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 CPL InDoor Avec le CPL Indoor, le modem-routeur de l'internaute est relié à un adaptateur CPL pour faire communiquer les flux numériques d'Internet avec le réseau électrique. L'utilisateur peut ensuite branchement de nouveaux adaptateurs sur d'autres prises électriques de son logement. Il y connectera, via un câble Ethernet ou USB, un ordinateur fixe, un portable ou encore un décodeur si besoin pour la TV par ADSL.
  • 49. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Infrastructure du « CPL OutDoor » En extérieur, le CPL est plus complexe à mettre en oeuvre notamment à cause de la portée du signal limitée à 300 mètres environ.
  • 50. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Avantage du CPL Le courant porteur en ligne possède des avantages indéniables. Il est plus simple à installer que le WiFi puisqu'il ne s'encombre ni de clés de cryptage WEP ou WPA ni d'adresses MAC. De manière générale, le CPL est aussi plus sûr que le WiFi. Les données numériques accessibles via le réseau électrique s'arrêtent en effet au niveau du compteur EDF. Avec le CPL, on peut donc facilement créer son propre réseau informatique haut débit pour : partager des fichiers entre ordinateurs (contenus audiovisuels, mp3, divx...) partager une connexion Internet existante (ADSL, câble ou bas- débit) partagez des périphériques (imprimante, scanner...) jouer en réseau chez soi
  • 51. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Norme et débit réel Les normes actuelles du CPL fixent 3 paliers de débits théoriques : 14, 85 et désormais 200 Mbps. supérieurs aux débits WiFi (802.11 g) limités pour l'instant à 54 Mbps, les débits annoncés pour le courant porteur en ligne ne sont pas aussi importants dans la réalité. Ainsi, les vitesses réellement observées varient globalement de 5 à 30 Mbps selon les modèles. La transmission des données est atténuée par différents critères comme la vétusté du réseau électrique, la longueur des câbles, l'utilisation de multiprises ou encore la qualité des adaptateurs CPL utilisés. Néanmoins, le CPL est une alternative intéressante aux câbles disgracieux et au WiFi pas toujours très sécurisé. Créer son réseau local et partager sa connexion ADSL devient alors aussi simple que de brancher n'importe quel appareil sur une prise électrique murale.
  • 52. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Wifi et CPL dans un seul boîtier Bewan Powerline E85 Wi-Fi
  • 53. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 InterNet THD avec la Fibre Optique La Fibre Optique Très Haut Débit (THD) du Gbit/s avec la FTTx FTTx différents types de connections FTTH, FTTB, FTTLA, FTTO, FTTC FTTH : Fiber To The Home FTTH et Fibre Optique « pour un village » Architecture réseau à fibre optique : PON, P2P Infrastructure de la Fibre Optique Fibre optique en zone Urbaine ou Rurale
  • 54. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 La Fibre Optique Courbe d'atténuation d'une fibre QSF A 200 (doc. Quartz et Silice) Une fibre optique est un guide d'onde optique constitué de deux ou plusieurs couches de matériaux diélectriques transparents (verre ou plastique) d'indices de réfraction différents assurant le confinement de la lumière au voisinage du centre.
  • 55. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Très Haut Débit (THD) du Gbit/s avec la FTTx Le terme très haut débit (ou THD) fait référence à des capacités d'accès à internet supérieures à celle : de l'accès par l'ADSL dans le domaine du fixe de l'accès par l'UMTS dans le domaine du mobile. Dans les deux cas, c'est un facteur 10 qui est gagné. On parle d'un débit allant jusqu'à 1 Gbit/s pour les backbones, infrastructures FAI, Pour l'utilisateur final à travers le FTTx et jusqu'à chez lui avec le FTTH (Fiber To The Home). FTB Fiber To The Building (Fibre jusqu’au Bâtiment).
  • 56. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 FTTx différents types de connections (1/2) FTTH (Fiber To The Home) : traduit en français par quot;fibre jusqu'au domicilequot;. L'abonné est directement raccordé par fibre optique jusqu'au répartiteur dont il dépend. FTTB (Fiber To The Building) : traduit en français par quot;fibre jusqu'à l'immeublequot;. La connexion en fibre optique va du répartiteur jusqu'au bas des immeubles. Un équipement supplémentaire distribue les flux jusque dans les appartements des internautes. FTTLA (Fiber To The Last Amplifier) : signifiant littéralement en français quot;fibre jusqu'au dernier amplificateurquot;.
  • 57. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 FTTx différents types de connections (2/2) FTTO (Fiber To The Office) : traduit en français par quot;fibre jusqu'au bureauquot;. Il s'agit d'une offre de fibre optique spécialement dédiée aux professionnels comme les entreprises ou les administrations. FTTC (Fiber To The Curb) : traduit en français par quot;fibre jusqu'au sous-répartiteurquot;. Dans ce cas, la fibre optique relie la boucle locale nationale d'un FAI au sous-répartiteur de l'opérateur historique. Le réseau RTC (xDSL - paire de cuivre) prend alors le relais jusqu'au domicile de l'abonné.
  • 58. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 FTTH : Fiber To The Home FTTH (Fiber To The Home): signifiant littéralement en français « fibre jusqu'au foyer ». Il s'agit du nom d'une technologie visant à remplacer les technologies xDSL en installant de la fibre optique jusque chez l'abonné. NRO (nœud de raccordement optique) : le lieu où convergent les lignes des abonnés d'un même quartier ou d'une même ville dans un réseau de desserte optique (FTTH). On peut le comparer au NRA (nœud de raccordement d'abonnés) de la boucle locale cuivre. Dans un NRO :onduleurs , batteries de secours , climatiseurs , câbles optiques, répartiteur optique d'abonnés, switch optique, jarretières optiques.
  • 59. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 FTTH et Fibre Optique « pour un village » FTTH : Fibre Optique chez l’utilisateur final Boîte Abonné (ONU) Optical Network Unit qui équipe le village d'Hermillon.
  • 60. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Architecture réseau à fibre optique : PON, P2P Deux grands types d’architecture de réseau fibre optique existent : point-à-multipoint (aussi appelé PON, passive Optical network), ou point-à-point (P2P).
  • 61. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Infrastructure de la Fibre Optique
  • 62. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Fibre optique en zone Urbaine ou Rurale Exemple d’une architecture possible NRO : Nœud de Raccordement Optique.
  • 63. Innovations : Télécoms & InterNet Jimmy SIMEON, mars 2009 Vos Questions http://www.antilloo.com Jimmy.simeon@antilloo.com
