Les technologies DSL
Les Technologies DSL/xDSLLes Technologies DSL/xDSL
ADSL/SDSL...ADSL/SDSL...
14 Mars 2009
N° 14
Elior BOUKHOBZA
14 Mars 2009
Les technologies DSL
Groupe 14 – Boukhobza Elior2 14 Mars 2009

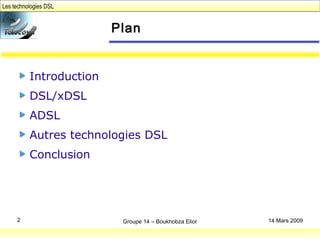

Plan
Introduction
DSL/xDSL
ADSL
Autres technologies DSL
Conclusion
Les technologies DSL
Groupe 14 – Boukhobza Elior3 14 Mars 2009
Introduction
Issue : Find a way to transmit data in high bitrate.
Many solutions were proposed :
Optical Fiber
Satellite
Cable
DSL
etc...
Issue : Find the least costly solution in terms of
deployment and the best one in terms of return of
investment for the Telecom operator.
Les technologies DSL
Groupe 14 – Boukhobza Elior4 14 Mars 2009
Plan
1) DSL/xDSL
Définition
Principe
Historique
Les différentes technologies DSL
Installation et Déploiement
Conclusion
Les technologies DSL
Groupe 14 – Boukhobza Elior5 14 Mars 2009
Définition
Les technologies DSL
Groupe 14 – Boukhobza Elior6 14 Mars 2009
Principe (1/2)
Utiliser les hautes fréquences de la ligne
téléphonique pour transmettre des données à
haut débit.
POTS (Plain Old Telephone Service) :
300 Hz ~ 3,4 kHz
DSL : Utiliser les fréquences supérieures à 20
kHz pour le haut débit (émission-réception).
Les technologies DSL
Groupe 14 – Boukhobza Elior7 14 Mars 2009
Principe (2/2)
Le signal est modulé sur les hautes fréquences
=> Nécessité d'un modem
La ligne analogique est séparée de la ligne
numérique à l'aide d'un filtre passe-bas (ou
filtre gigogne).
Les technologies DSL
Groupe 14 – Boukhobza Elior8 14 Mars 2009
Historique (1/3)
xDSL est apparu dans les années 90 comme
service de l'ISDN (RNIS en France) pour le haut
débit.
Fin 1998-Début 1999 : L'ARCEP (anciennement
ART) donne son autorisation pour le
déploiement de l'ADSL en France.
Mi 1999 : France Telecom publie ses premières
offres d'accès Internet à haut débit :
« Netissimo ».
Les technologies DSL
Groupe 14 – Boukhobza Elior9 14 Mars 2009
Historique (2/3)
2002-2003 : La Cour d'Appel et l'ARCEP
préconisent une concurrence loyale entre les
différents FAI et leur permet d'utiliser la boucle
locale. Apparition du dégroupage.
2004 : Lancement de l'ADSL 2+
2005 : France Telecom lance son offre d'ADSL
nu, l'accès à Internet sans téléphone.
Novembre 2005: FT est condamné à verser 80 millions
d'euros pour pratiques anti-concurrentielles pour le
marché de l'ADSL jusqu'en 2002.
Les technologies DSL
Groupe 14 – Boukhobza Elior10 14 Mars 2009

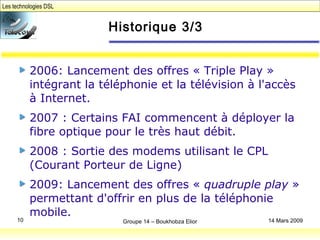

Historique 3/3
2006: Lancement des offres « Triple Play »
intégrant la téléphonie et la télévision à l'accès
à Internet.
2007 : Certains FAI commencent à déployer la
fibre optique pour le très haut débit.
2008 : Sortie des modems utilisant le CPL
(Courant Porteur de Ligne)
2009: Lancement des offres « quadruple play »
permettant d'offrir en plus de la téléphonie
mobile.
Les technologies DSL
Groupe 14 – Boukhobza Elior11 14 Mars 2009
Les différentes technologies
DSL (1/2)
Technologies DSL (aussi appelées xDSL) :
IDSL (ISDN DSL)
ADSL (Asymmetric DSL)
SDSL (Symmetric DSL)
VDSL (Very High Bitrate DSL)
HDSL (High Bitrate DSL)
ADSL 2, ADSL 2+
SHDSL (Symmetric High Bitrate DSL)
RADSL (Rate Adaptative DSL)
Re-ADSL (Reach Extended ADSL)
Les technologies DSL
Groupe 14 – Boukhobza Elior12 14 Mars 2009
Les différentes technologies
DSL (2/2)
Normes relatives à xDSL (de l'UIT-T) :
G.991.x : Spécifications de la HDSL
G.992.x : Spécifications de l'ADSL
G.993.x : Spécifications du VDSL
G.994 à G.997 : Spécifications communes aux technologies xDSL
(authentification, couche physique, etc)...
RFC relatives aux protocoles utilisés
RFC 1661 et 1662: Protocole PPP (Point to Point Protocol)
RFC 2512 : Protocole ATM
RFC 2516 : PPPoE (PPP over Ethernet)
RFC 2661 : L2TP (Layer 2 Tunneling Protocol)
RFC 2058 : RADIUS (Remote Authentication Dial In User Service)
Les technologies DSL
Groupe 14 – Boukhobza Elior13 14 Mars 2009
Installation et déploiement
(1/6)
Chez l'abonné :
Modem ADSL pour la modulation
du signal
Filtre gigogne pour séparer la
voix analogique du signal
numérique
Chez le répartiteur :
DSLAM qui fait converger les
lignes des abonnés vers le réseau
Internet et téléphonique.
Filtres passe-haut pour récupérer
les appels analogiques des
abonnés.
Source: Atelier Aménagement Numérique des
Territoires
Les technologies DSL
Groupe 14 – Boukhobza Elior14 14 Mars 2009
Installation et déploiement
(2/6)
Entre les deux points : le câble téléphonique de
cuivre (la boucle locale).
Elle transporte à la fois voix analogique et données numériques.
Aucun câblage n'est à effectuer => gains de production.
La boucle locale est la propriété de France Telecom. La réglementation
impose de mettre ce câble à disposition de tout opérateur qui le
demande: c'est le dégroupage.
Contraintes:
Affaiblissement avec la distance : Distance maximum Abonné-DSLAM :
environ 5 km.
Perturbations, bruit qui diminuent les performances.
Les technologies DSL
Groupe 14 – Boukhobza Elior15 14 Mars 2009
Installation et déploiement
(3/6)
Les technologies DSL
Groupe 14 – Boukhobza Elior16 14 Mars 2009
Installation et déploiement
(4/6)
Du répartiteur vers le backbone : Le BAS
BAS (Broadband Access Server): point de collecte des flux ATM des
DSLAM. Ils assurent la liaison Point à Point (PPP) entre les abonnés et
leur FAI. C'est le processus de « Collecte ADSL/IP » pour l'ADSL.
Permet l'authentification de l'abonné auprès de son FAI par le serveur
RADIUS (Remote Authentication Dial In User Service).
Les technologies DSL
Groupe 14 – Boukhobza Elior17 14 Mars 2009
Installation et déploiement
(5/6)
Répartiteur téléphonique
Les technologies DSL
Groupe 14 – Boukhobza Elior18 14 Mars 2009
Installation et déploiement
(6/6)
DSLAM (DSL Access Multiplexer)
DSLAM Lucent
Les technologies DSL
Groupe 14 – Boukhobza Elior19 14 Mars 2009
Conclusion
La technologie xDSL a été adoptée comme LA
technologie haut débit en France
Moins coûteuse que la fibre optique
Pas de câblage à effectuer
Son principal concurrent : le Câble
Très répandu aux Etats-Unis, il l'est beaucoup moins en France où
l'ADSL a une place prépondérante dans le marché du haut débit.
En Juin 2006, 11 millions de Français étaient connectés au haut débit
dont 10,5 millions à une offre ADSL.
Les technologies DSL
Groupe 14 – Boukhobza Elior20 14 Mars 2009
Chiffres et graphiques (1/2)
Chiffres du marché français du haut débit pour
le 3e trimestre 2008
Source :
ARCEP
Les technologies DSL
Groupe 14 – Boukhobza Elior21 14 Mars 2009
Chiffres et graphiques (2/2)
Source :
ARCEP
Les technologies DSL
Groupe 14 – Boukhobza Elior22 14 Mars 2009
Plan
2) ADSL
Définition
Détails de fonctionnement
Le multiplexage de fréquence
Modulation QAM
Modulation DMT/CAP
Trames ADSL et supertrames
Capacité de trafic
Transport des données
Transport ATM
Protocoles PPP/PPPoE/PPPoA
L'ADSL et les interférences
Applications de l'ADSL
Offres commerciales
Les technologies DSL
Groupe 14 – Boukhobza Elior23 14 Mars 2009
ADSL
Les technologies DSL
Groupe 14 – Boukhobza Elior24 14 Mars 2009
Définition
ADSL : Asymmetric Digital Subscriber Line
(Ligne d'abonné numérique asymétrique)
Asymétrique : La bande de fréquence réservée
au sens descendant (downlink) est plus
importante que celle réservée au sens montant
(uplink).
Réservée surtout aux particuliers et petites
entreprises qui ont plus besoin de recevoir que
d'envoyer des données.
Les technologies DSL
Groupe 14 – Boukhobza Elior25 14 Mars 2009
Détails de fonctionnement
Le multiplexage de fréquence
Modulation QAM
Modulation DMT/CAP
Trames ADSL et supertrames
Capacité de trafic
Les technologies DSL
Groupe 14 – Boukhobza Elior26 14 Mars 2009
Le multiplexage de fréquence
(FDM) (1/4)
FDM : Frequency Division Multiplexing
Bande de fréquences de la ligne téléphonique
cuivrée: 0 à 1,1 MHz
Principe : Diviser cette bande de fréquence en
canaux spécifiques à une fonction : voix
analogique, débit montant et descendant.
Gaps entre chacun des canaux pour réduire les
interférences.
Les technologies DSL
Groupe 14 – Boukhobza Elior27 14 Mars 2009
Le multiplexage de fréquence
(FDM) (2/4)
0 à 4 kHz : POTS (voix
analogique)
20 à 140 kHz : réservées
au sens montant
150 à 1100 kHz :
réservées au sens
descendant
4 à 20 kHz: Fréquences
inutilisées pour ne pas
interférer avec les
fréquences réservées au
POTS.
140 à 150 kHz : Marque
la séparation entre
l'uplink et le downlink.
Figure 1 : Division en canaux du spectre de
fréquences
Les technologies DSL
Groupe 14 – Boukhobza Elior28 14 Mars 2009

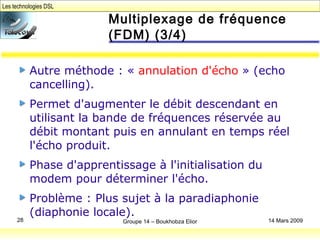

Multiplexage de fréquence
(FDM) (3/4)
Autre méthode : « annulation d'écho » (echo
cancelling).
Permet d'augmenter le débit descendant en
utilisant la bande de fréquences réservée au
débit montant puis en annulant en temps réel
l'écho produit.
Phase d'apprentissage à l'initialisation du
modem pour déterminer l'écho.
Problème : Plus sujet à la paradiaphonie
(diaphonie locale).
Les technologies DSL
Groupe 14 – Boukhobza Elior29 14 Mars 2009
Multiplexage de fréquence
(FDM) (4/4)
Figure 2 :
Les technologies DSL
Groupe 14 – Boukhobza Elior30 14 Mars 2009
Modulation QAM (1/4)
QAM = Quadrature Amplitude Modulation
Découle du codage 2B/1Q utilisé par le RNIS
Elle s'opère sur une seule fréquence.
Elle consiste à associer à une suite de n bits
appelée symbole, un « état » qui correspond à
une modulation en amplitude et en phase.
On parle de « constellation N-QAM » où N est le
nombre d'états.
Les technologies DSL
Groupe 14 – Boukhobza Elior31 14 Mars 2009
Modulation QAM (2/4)
Figure 3 : À un symbole de 4 bits correspond 16 états.
Les technologies DSL
Groupe 14 – Boukhobza Elior32 14 Mars 2009
Modulation QAM (3/4)
QAM = Quadrature Amplitude Modulation
Découle du codage 2B/1Q utilisé par le RNIS
Elle s'opère sur une seule fréquence.
Elle consiste à associer à une suite de n bits
appelée symbole, un « état » qui correspond à
une modulation en amplitude et en phase.
Permet d'augmenter sensiblement la bande
passante mais la difficulté de modulation
augmente avec le nombre d'états.
Les technologies DSL
Groupe 14 – Boukhobza Elior33 14 Mars 2009
Modulation QAM (4/4)
Modems ADSL : 32-QAM, 64-QAM, 128-QAM
Aujourd'hui on peut aller jusqu'à 32768-QAM
(15 bits par symbole), mais les modems ne
vont pas jusque là (difficulté de modulation,
atténuation du signal...)
Les technologies DSL
Groupe 14 – Boukhobza Elior34 14 Mars 2009
Modulation CAP
CAP : Carrierless Amplitude/Phase Modulation
Basée sur QAM : A l'émission, on soustrait la
porteuse du signal (carrierless)
Modulation à constellation variable : Si
dégradation du rapport Signal/Bruit, diminution
du nombre d'états/symbole et donc diminution
du débit.
Peut aller jusqu'à 9 bits/symbole (512-CAP)
Remplacé par la modulation DMT en 1996.
Les technologies DSL
Groupe 14 – Boukhobza Elior35 14 Mars 2009
Modulation DMT
DMT : Discrete Multi-Tone
Normalisé par l'ANSI et l'ETSI
Consiste à partager la bande passante en 255
sous-canaux de 4.3125 kHz. Ce sont des
porteuses de signal.
Chaque porteuse est modulée indépendamment
en QAM, de 0 à 15 bits/symbole => 64kb/s
max.
Entre deux canaux : 300 kHz
Les technologies DSL
Groupe 14 – Boukhobza Elior36 14 Mars 2009
Modulation DMT
Les technologies DSL
Groupe 14 – Boukhobza Elior37 14 Mars 2009
Modulation DMT : Allocation
des porteuses
Porteuse 1: réservée à la voix analogique (0.3
~3.4 kHz).
2 à 6 : bande de garde de la voix analogique
avec les porteuses du signal ADSL.
30 porteuses suivantes: réservées au sens
montant (uplink)
Les sous-porteuses restantes sont réservées au
downlink.
Les technologies DSL
Groupe 14 – Boukhobza Elior38 14 Mars 2009
Modulation DMT : Bitswap
DMT optimise le débit de chaque canal selon le
rapport signal/bruit. Le nombre de bits sur
chaque porteuse est donc variable.
DMT va allouer plus de bits sur les canaux dont
les conditions sont bonnes : bitswapping.
Les technologies DSL
Groupe 14 – Boukhobza Elior39 14 Mars 2009
Trames ADSL : Codage de
Reed-Solomon (1/2)
Principe : Utiliser des octets de redondance
pour corriger les erreurs au sein d'une trame.
On parle de « mots-codes Reed-Solomon ».
Les mots-codes pour l'ADSL sont en « RS(240,224,8) », c'est à dire
que les mots-codes font 240 octets dont 224 d'octets utiles et que 8
octets sur 224 peuvent être corrigés.
Les technologies DSL
Groupe 14 – Boukhobza Elior40 14 Mars 2009
Trames ADSL : Codage de
Reed-Solomon (2/2)
Avantages : Gestion et correction d'erreurs
efficace.
Inconvénients : Moins de données véhiculées
=> diminution du débit maximal
En moyenne, on atteint un débit de 8 Mbps,
contre les 13 Mbps théoriques.
Les technologies DSL
Groupe 14 – Boukhobza Elior41 14 Mars 2009
Trames ADSL
Trame ADSL : Deux tampons :
Un réservé aux données rapides (FastPath)
Un réservé aux données entrelacées (Interleaved)
Permet de gérer la priorité des données.
Les technologies DSL
Groupe 14 – Boukhobza Elior42 14 Mars 2009
Supertrames (1/2)
Les données ADSL sont encapsulées en
supertrames, qui sont des trains de trames.
Une supertrame comporte 68 trames :
Trame 0: Contient les corrections d'erreur CRC des données FastPath
Trame 1, 34 et 35 : Trames de maintenance de la liaison ADSL
Trame 68 : Trame de synchronisation
Les autres trames sont des trames de données
Durée d'une supertrame : 17 ms
Les technologies DSL
Groupe 14 – Boukhobza Elior43 14 Mars 2009
Supertrames (2/2)
Supertrame ADSL
Les technologies DSL
Groupe 14 – Boukhobza Elior44 14 Mars 2009
Capacité de trafic
220 sous-porteuses réservées au débit
descendant, 30 au débit montant.
Supertrame : 17 ms => 4000 trames/s
Trames de 256 octets dont 16 de redondance
=> 240 octets utiles
Soit un débit sans nuisance de :
4000 trames * 240 * 8 = 8128 kbps (downlink)
En uplink, on atteint environ 1024 kbps.
Les technologies DSL
Groupe 14 – Boukhobza Elior45 14 Mars 2009
Transport des données
Transport ATM
Protocoles PPP/PPPoE/PPPoA
Les technologies DSL
Groupe 14 – Boukhobza Elior46 14 Mars 2009
Transport ATM
Les trames ADSL sont véhiculées par transport
ATM.
ATM : Asynchronous Transfer Mode
Cellules de 53 bits dont 5 bits de service qui
servent à acheminer les données sur un réseau
virtuel.
Transfert en mode connecté.
Débit ATM plus rapide que le débit IP.
Les technologies DSL
Groupe 14 – Boukhobza Elior47 14 Mars 2009
Protocole PPP
PPP : Point to Point Protocol
Permet de créer une liaison entre l'abonné et le
FAI : liaison point à point.
Services : Contrôle de la liaison (LCP) et couche
réseau (NCP)
Système d'identification PAP ou CHAP :
renseignement du login/mdp de l'abonné
directement par le modem.
Encapsulé par les protocoles PPPoE ou PPPoA.
Les technologies DSL
Groupe 14 – Boukhobza Elior48 14 Mars 2009
Protocole PPPoE/PPPoA
PPPoE : PPP over Ethernet
Permet l'initialisation de la liaison PPP par
l'interface Ethernet.
Protocole de découverte : chaque machine doit
apprendre l'adresse Ethernet de son
correspondant afin d'établir une liaison.
Les technologies DSL
Groupe 14 – Boukhobza Elior49 14 Mars 2009
Protocole PPPoE/PPPoA
Schéma d'une connexion ADSL
Les technologies DSL
Groupe 14 – Boukhobza Elior50 14 Mars 2009
Protocole PPPoE/PPPoA
PPPoA : PPP over ATM
Utilisé par les modems connectés en USB pour
les modems ne supportant pas le protocole
PPPoE nativement (par ex les premiers modems
FT utilisant le protocole déprécié PPTP).
Utilise le transfert ATM plutôt que Ethernet.
Les technologies DSL
Groupe 14 – Boukhobza Elior51 14 Mars 2009
Protocole PPPoE/PPPoA
Les technologies DSL
Groupe 14 – Boukhobza Elior52 14 Mars 2009
ADSL et les interférences (1/2)
La transmission est soumise à des perturbations
qui altèrent le signal :
Diaphonie : Interférences entre deux paires d'un même câble de
transport. On parle de diaphonie locale, distante ou autodiaphonie.
La distorsion du signal : La distance, les points de coupure et le
faible diamètre des paires de cuivre peuvent déformer le signal.
Interférences radio (bruit): Dû aux appareils téléphoniques à
proximité qui perturbent le signal.
L'affaiblissement (en dB) : Il est proportionnel à la longueur du
câble. Il varie en fonction de la fréquence et du calibre du câble.
Mesure de la qualité de la ligne : rapport
Signal/Bruit. (en dB)
Les technologies DSL
Groupe 14 – Boukhobza Elior53 14 Mars 2009
ADSL et les interférences (2/2)
Les mécanismes de contrôle d'erreur (FEC,
CRC) permettent de corriger la plupart des
erreurs de transmission.
Test d'éligibilité de la ligne: Tester si la ligne
peut être exploitée par les différents opérateurs
pour l'ADSL.
Les technologies DSL
Groupe 14 – Boukhobza Elior54 14 Mars 2009
Applications de l'ADSL
Offre « triple play » des opérateurs: Internet, Télévision
et Téléphonie.
Télévision : Video over IP; Téléphonie: Voice over IP.
CPL (Courant Porteur de Ligne) : utiliser la ligne
électrique pour transmettre les données.
Récemment : « Quadruple play »: Téléphonie mobile
sur IP.
Autres services: ADSL peut servir d'accès à un service
de réseau privé virtuel (VPN).
Les technologies DSL
Groupe 14 – Boukhobza Elior55 14 Mars 2009
Offres commerciales
Première offre ADSL : Netissimo (1999-2001) : 500
kbps/128 kbps (Wanadoo)
Netissimo 2 en 2002 : 1024/128 kbps
2003: Dégroupage partiel et total. Débits variant entre 2 et
8Mbps (downlink)
A partir de 2004: Arrivée des box proposant l'ADSL 2+.
Débits allant jusqu'à 20 Mbps / 1 Mbps:
Freebox
Neufbox
Livebox …
2008 : Apparition d’opérateurs tiers proposant des offres
ADSL : Darty, Bouygues Telecom.
Les technologies DSL
Groupe 14 – Boukhobza Elior56 14 Mars 2009
Plan
3) Autres technologies DSL
ADSL 2+
Re-ADSL
SDSL
VDSL
HDSL
Les technologies DSL
Groupe 14 – Boukhobza Elior57 14 Mars 2009
ADSL 2+
Principe: Utiliser une bande de fréquence plus
grande : jusqu'à 2.2 MHz
2 fois plus de sous-porteuses (511) d'où un
débit plus élevé (jusqu'à 22 Mbps en downlink)
Nécessite d'être proche du DSLAM (2-3km)
Les technologies DSL
Groupe 14 – Boukhobza Elior58 14 Mars 2009
Re-ADSL
Principe : Prolonger la portée des signaux pour
desservir plus de zones.
Utiliser plus d'énergie dans les basses
fréquences (28-103 uplink, 138-552 downlink).
Portée augmentée jusqu'à 10%.
Débits plus faibles : 512 kbps ~128kbps
Les technologies DSL
Groupe 14 – Boukhobza Elior59 14 Mars 2009
SDSL
Principe : Le nombre de porteuses utilisées
pour le sens montant est le même que pour le
sens descendant.
Destinées aux entreprises ayant besoin
d'envoyer beaucoup de données.
Débit pouvant aller jusqu'à 8 Mbps dans les
deux sens.
Versions SDSL2, SDSL2+
Les technologies DSL
Groupe 14 – Boukhobza Elior60 14 Mars 2009
VDSL
DSL à très haut débit (13 à 50 Mbps en
downlink, 1.5 à 6 Mbps en uplink)
Utilisée au sein d'un réseau domestique ou d'un
immeuble.
Portée limitée: 300 m du DSLAM.
Nécessite la fibre optique pour raccorder
chaque quartier au DSLAM (FTTN)
Délaissé au profit de la fibre optique jusqu'à
l'abonné (FTTH, Fiber To The Home).
Les technologies DSL
Groupe 14 – Boukhobza Elior61 14 Mars 2009
HDSL
Première technologie DSL, développée aux
Etats-Unis (1990).
Utilise les lignes T1 ~ 1.5 Mbps (deux sens).
Ne permet pas le POTS.
Remplacé par le SDSL
Les technologies DSL
Groupe 14 – Boukhobza Elior62 14 Mars 2009
Conclusion
Nowadays, DSL technologies are the common solutions
for Internet at high bitrate.
While in US, Cable technologies are a serious
concurrent for DSL, in France DSL superiority is
undeniable.
However, these technologies will reach their end with
the deployment of the Optical Fiber. In the future, DSL
technologies will surely be reserved for regions not
connected with the fiber.
Les technologies DSL
Groupe 14 – Boukhobza Elior63 14 Mars 2009
Webographie
http://pagesperso-orange.fr/wallu/pag-preambule.htm
http://pagesperso-orange.fr/arsene.perez-
mas/transmission/xDSL/modulations_xDSL.htm
http://en.wikipedia.org/wiki/ADSL
http://fr.wikipedia.org/wiki/Asymmetric_Digital_Subscriber_Line
http://www.dslvalley.com/adsl/presentation/tech.php
http://www.arcep.fr/index.php?id=6963
http://www.thehistoryof.net/history-of-dsl.html
http://obligement.free.fr/articles/adsl.php
http://www.ant.equipement.gouv.fr/article.php3?id_article=149
http://www.ant.equipement.gouv.fr/article.php3?id_article=16
Les technologies DSL
Le 14 Mars 2009 Groupe 14 – Boukhobza Elior 64
FinFin

Contenu connexe

Tendances

Les typologies des Réseaux informatiques
Les  typologies des Réseaux informatiquesLes  typologies des Réseaux informatiques
Les typologies des Réseaux informatiques
Fatima Zohra BENHACINE

Exposer reseaux haut débit
Exposer reseaux haut débitExposer reseaux haut débit
Exposer reseaux haut débit
ABDELKADER ABDOKABOUYA

Etude de la VoIP
Etude de la VoIPEtude de la VoIP
Etude de la VoIP
Chiheb Ouaghlani

Gestion de services de telecommunications fournies aux abonnées
Gestion de services de telecommunications fournies aux abonnéesGestion de services de telecommunications fournies aux abonnées
Gestion de services de telecommunications fournies aux abonnées
Mohamed Boubaya

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt
AmalHadri2

Chap3 liaison de données
Chap3 liaison de donnéesChap3 liaison de données
Chap3 liaison de données
Ens Kouba

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques
sarah Benmerzouk

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL
Aymen Bouzid

Architecture voip (1)
Architecture voip (1)Architecture voip (1)
Architecture voip (1)
kenane toufik

Diaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdfDiaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdf
EST-UMI de Meknès

ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
Sidali Bhs

Etude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphoniqueEtude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphonique
Achref Ben helel

Les étapes d'un raccordements client FTTH en aérien
Les étapes d'un raccordements client FTTH en aérienLes étapes d'un raccordements client FTTH en aérien
Les étapes d'un raccordements client FTTH en aérien
Eric Grand

Rapport de stage bts
Rapport de stage btsRapport de stage bts
Rapport de stage bts
LOUKOU JOEL ANGA

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux
Ines Kechiche

Reseau informatique
Reseau informatiqueReseau informatique
Reseau informatique
RalphEmmanuelDorelus

Composants et fonctionnement d'un Routeur Cisco
Composants et fonctionnement d'un Routeur CiscoComposants et fonctionnement d'un Routeur Cisco
Composants et fonctionnement d'un Routeur Cisco
DJENNA AMIR


Tendances (20)

Les typologies des Réseaux informatiques
Les  typologies des Réseaux informatiquesLes  typologies des Réseaux informatiques
Les typologies des Réseaux informatiques

Exposer reseaux haut débit
Exposer reseaux haut débitExposer reseaux haut débit
Exposer reseaux haut débit

FTTH
FTTHFTTH
FTTH

Etude de la VoIP
Etude de la VoIPEtude de la VoIP
Etude de la VoIP

Gestion de services de telecommunications fournies aux abonnées
Gestion de services de telecommunications fournies aux abonnéesGestion de services de telecommunications fournies aux abonnées
Gestion de services de telecommunications fournies aux abonnées

Transmission de signal
Transmission de signalTransmission de signal
Transmission de signal

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt

Chap5 wan
Chap5 wanChap5 wan
Chap5 wan

Chap3 liaison de données
Chap3 liaison de donnéesChap3 liaison de données
Chap3 liaison de données

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL

Architecture voip (1)
Architecture voip (1)Architecture voip (1)
Architecture voip (1)

Diaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdfDiaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdf

ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...

Etude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphoniqueEtude d’un répartiteur générale téléphonique
Etude d’un répartiteur générale téléphonique

Les étapes d'un raccordements client FTTH en aérien
Les étapes d'un raccordements client FTTH en aérienLes étapes d'un raccordements client FTTH en aérien
Les étapes d'un raccordements client FTTH en aérien

Rapport de stage bts
Rapport de stage btsRapport de stage bts
Rapport de stage bts

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux

Reseau informatique
Reseau informatiqueReseau informatique
Reseau informatique

Composants et fonctionnement d'un Routeur Cisco
Composants et fonctionnement d'un Routeur CiscoComposants et fonctionnement d'un Routeur Cisco
Composants et fonctionnement d'un Routeur Cisco


En vedette

CCNA- part 9 isdn
CCNA- part 9 isdnCCNA- part 9 isdn
How to Make Awesome SlideShares: Tips & Tricks
How to Make Awesome SlideShares: Tips & TricksHow to Make Awesome SlideShares: Tips & Tricks
How to Make Awesome SlideShares: Tips & Tricks
SlideShare

Getting Started With SlideShare
Getting Started With SlideShareGetting Started With SlideShare
Getting Started With SlideShare
SlideShare

Integrated Service Digital Network
Integrated Service Digital NetworkIntegrated Service Digital Network
Integrated Service Digital Network
Kishore Kumar

Adsl, adsl2, adsl2+ etc
Adsl, adsl2, adsl2+ etcAdsl, adsl2, adsl2+ etc
Adsl, adsl2, adsl2+ etc
Prince Mehra

Basic ISDN
Basic ISDNBasic ISDN
Basic ISDN
Chris McAndrew

Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Anas Riahi

Chapitre 1 technique de transmission
Chapitre 1 technique de transmissionChapitre 1 technique de transmission
Chapitre 1 technique de transmission
Fodé Ndiaye

chap4 codes-en-ligne
chap4 codes-en-lignechap4 codes-en-ligne
chap4 codes-en-ligne
BAKKOURY Jamila

Isdn
IsdnIsdn
ISDN Integrated Services Digital Network
ISDN Integrated Services Digital NetworkISDN Integrated Services Digital Network
ISDN Integrated Services Digital Network
Madhumita Tamhane

Introduction to OFDM
Introduction to OFDMIntroduction to OFDM
Introduction to OFDM
John Thomas

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Mohamed Amine Mahmoudi

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédia
Nazih Heni

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Riadh K.

Ma présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site WebMa présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site Web
Harrathi Mohamed

ROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFEROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFE
Houssem Eddine LASSOUED

PFE_rapport_de_presentation
PFE_rapport_de_presentationPFE_rapport_de_presentation
PFE_rapport_de_presentation
Elise Mathieu

Integrated services digital network (isdn)
Integrated services digital network (isdn)Integrated services digital network (isdn)
Integrated services digital network (isdn)
Gulu University


En vedette (20)

CCNA- part 9 isdn
CCNA- part 9 isdnCCNA- part 9 isdn
CCNA- part 9 isdn

How to Make Awesome SlideShares: Tips & Tricks
How to Make Awesome SlideShares: Tips & TricksHow to Make Awesome SlideShares: Tips & Tricks
How to Make Awesome SlideShares: Tips & Tricks

Getting Started With SlideShare
Getting Started With SlideShareGetting Started With SlideShare
Getting Started With SlideShare

Integrated Service Digital Network
Integrated Service Digital NetworkIntegrated Service Digital Network
Integrated Service Digital Network

Adsl en bref
Adsl en brefAdsl en bref
Adsl en bref

Adsl, adsl2, adsl2+ etc
Adsl, adsl2, adsl2+ etcAdsl, adsl2, adsl2+ etc
Adsl, adsl2, adsl2+ etc

Basic ISDN
Basic ISDNBasic ISDN
Basic ISDN

Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...

Chapitre 1 technique de transmission
Chapitre 1 technique de transmissionChapitre 1 technique de transmission
Chapitre 1 technique de transmission

chap4 codes-en-ligne
chap4 codes-en-lignechap4 codes-en-ligne
chap4 codes-en-ligne

Isdn
IsdnIsdn
Isdn

ISDN Integrated Services Digital Network
ISDN Integrated Services Digital NetworkISDN Integrated Services Digital Network
ISDN Integrated Services Digital Network

Introduction to OFDM
Introduction to OFDMIntroduction to OFDM
Introduction to OFDM

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédia

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...

Ma présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site WebMa présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site Web

ROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFEROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFE

PFE_rapport_de_presentation
PFE_rapport_de_presentationPFE_rapport_de_presentation
PFE_rapport_de_presentation

Integrated services digital network (isdn)
Integrated services digital network (isdn)Integrated services digital network (isdn)
Integrated services digital network (isdn)


Similaire à 224_xDSL-ADSL-SDSL

Réseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire EpitaRéseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire Epita
sylvain Lamblot

Télécoms et innovations InterNet
Télécoms et innovations InterNetTélécoms et innovations InterNet
Télécoms et innovations InterNet
simeon

Formation Bus de Terrain _Partie 2 _ Panorama de fieldbuses
Formation Bus de Terrain _Partie 2 _ Panorama de fieldbusesFormation Bus de Terrain _Partie 2 _ Panorama de fieldbuses
Formation Bus de Terrain _Partie 2 _ Panorama de fieldbuses
Wojciech GOMOLKA

dokumen.tips_ppt-fibre-optique.pdf
dokumen.tips_ppt-fibre-optique.pdfdokumen.tips_ppt-fibre-optique.pdf
dokumen.tips_ppt-fibre-optique.pdf
toutou0071

Conf Snir 2011 2
Conf Snir 2011 2Conf Snir 2011 2
Conf Snir 2011 2
mabrouk

عرض تقديمي1.pptx
عرض تقديمي1.pptxعرض تقديمي1.pptx
عرض تقديمي1.pptx
ChamsAissaoui

Technologies d'accès à Internet
Technologies d'accès à InternetTechnologies d'accès à Internet
Technologies d'accès à Internet
Retis be

C2 Réseaux : medias - equipements
C2 Réseaux : medias - equipementsC2 Réseaux : medias - equipements
C2 Réseaux : medias - equipements
PRONETIS

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies
Qualiméditerranée

UVCW THD IMTECH
UVCW THD IMTECHUVCW THD IMTECH
UVCW THD IMTECH
ir. Carmelo Zaccone

4G.pdf
4G.pdf4G.pdf
4G.pdf
JasserKouki5

develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlhdevelleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
mbocktina


Similaire à 224_xDSL-ADSL-SDSL (20)

Adsl
AdslAdsl
Adsl

Réseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire EpitaRéseaux metropolitains Ethernet - 2001 - Séminaire Epita
Réseaux metropolitains Ethernet - 2001 - Séminaire Epita

X dsl
X dslX dsl
X dsl

Télécoms et innovations InterNet
Télécoms et innovations InterNetTélécoms et innovations InterNet
Télécoms et innovations InterNet

Présentation 3 G Lte
Présentation 3 G LtePrésentation 3 G Lte
Présentation 3 G Lte

Cisco
CiscoCisco
Cisco

Formation Bus de Terrain _Partie 2 _ Panorama de fieldbuses
Formation Bus de Terrain _Partie 2 _ Panorama de fieldbusesFormation Bus de Terrain _Partie 2 _ Panorama de fieldbuses
Formation Bus de Terrain _Partie 2 _ Panorama de fieldbuses

dokumen.tips_ppt-fibre-optique.pdf
dokumen.tips_ppt-fibre-optique.pdfdokumen.tips_ppt-fibre-optique.pdf
dokumen.tips_ppt-fibre-optique.pdf

Conf Snir 2011 2
Conf Snir 2011 2Conf Snir 2011 2
Conf Snir 2011 2

عرض تقديمي1.pptx
عرض تقديمي1.pptxعرض تقديمي1.pptx
عرض تقديمي1.pptx

Technologies d'accès à Internet
Technologies d'accès à InternetTechnologies d'accès à Internet
Technologies d'accès à Internet

C2 Réseaux : medias - equipements
C2 Réseaux : medias - equipementsC2 Réseaux : medias - equipements
C2 Réseaux : medias - equipements

Umts et wan
Umts et wanUmts et wan
Umts et wan

Cell6a13
Cell6a13Cell6a13
Cell6a13

Projet Rnis
Projet RnisProjet Rnis
Projet Rnis

4 g
4 g4 g
4 g

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies

UVCW THD IMTECH
UVCW THD IMTECHUVCW THD IMTECH
UVCW THD IMTECH

4G.pdf
4G.pdf4G.pdf
4G.pdf

develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlhdevelleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh


224_xDSL-ADSL-SDSL

  • 1. Les technologies DSL Les Technologies DSL/xDSLLes Technologies DSL/xDSL ADSL/SDSL...ADSL/SDSL... 14 Mars 2009 N° 14 Elior BOUKHOBZA 14 Mars 2009
  • 2. Les technologies DSL Groupe 14 – Boukhobza Elior2 14 Mars 2009 Plan Introduction DSL/xDSL ADSL Autres technologies DSL Conclusion
  • 3. Les technologies DSL Groupe 14 – Boukhobza Elior3 14 Mars 2009 Introduction Issue : Find a way to transmit data in high bitrate. Many solutions were proposed : Optical Fiber Satellite Cable DSL etc... Issue : Find the least costly solution in terms of deployment and the best one in terms of return of investment for the Telecom operator.
  • 4. Les technologies DSL Groupe 14 – Boukhobza Elior4 14 Mars 2009 Plan 1) DSL/xDSL Définition Principe Historique Les différentes technologies DSL Installation et Déploiement Conclusion
  • 5. Les technologies DSL Groupe 14 – Boukhobza Elior5 14 Mars 2009 Définition
  • 6. Les technologies DSL Groupe 14 – Boukhobza Elior6 14 Mars 2009 Principe (1/2) Utiliser les hautes fréquences de la ligne téléphonique pour transmettre des données à haut débit. POTS (Plain Old Telephone Service) : 300 Hz ~ 3,4 kHz DSL : Utiliser les fréquences supérieures à 20 kHz pour le haut débit (émission-réception).
  • 7. Les technologies DSL Groupe 14 – Boukhobza Elior7 14 Mars 2009 Principe (2/2) Le signal est modulé sur les hautes fréquences => Nécessité d'un modem La ligne analogique est séparée de la ligne numérique à l'aide d'un filtre passe-bas (ou filtre gigogne).
  • 8. Les technologies DSL Groupe 14 – Boukhobza Elior8 14 Mars 2009 Historique (1/3) xDSL est apparu dans les années 90 comme service de l'ISDN (RNIS en France) pour le haut débit. Fin 1998-Début 1999 : L'ARCEP (anciennement ART) donne son autorisation pour le déploiement de l'ADSL en France. Mi 1999 : France Telecom publie ses premières offres d'accès Internet à haut débit : « Netissimo ».
  • 9. Les technologies DSL Groupe 14 – Boukhobza Elior9 14 Mars 2009 Historique (2/3) 2002-2003 : La Cour d'Appel et l'ARCEP préconisent une concurrence loyale entre les différents FAI et leur permet d'utiliser la boucle locale. Apparition du dégroupage. 2004 : Lancement de l'ADSL 2+ 2005 : France Telecom lance son offre d'ADSL nu, l'accès à Internet sans téléphone. Novembre 2005: FT est condamné à verser 80 millions d'euros pour pratiques anti-concurrentielles pour le marché de l'ADSL jusqu'en 2002.
  • 10. Les technologies DSL Groupe 14 – Boukhobza Elior10 14 Mars 2009 Historique 3/3 2006: Lancement des offres « Triple Play » intégrant la téléphonie et la télévision à l'accès à Internet. 2007 : Certains FAI commencent à déployer la fibre optique pour le très haut débit. 2008 : Sortie des modems utilisant le CPL (Courant Porteur de Ligne) 2009: Lancement des offres « quadruple play » permettant d'offrir en plus de la téléphonie mobile.
  • 11. Les technologies DSL Groupe 14 – Boukhobza Elior11 14 Mars 2009 Les différentes technologies DSL (1/2) Technologies DSL (aussi appelées xDSL) : IDSL (ISDN DSL) ADSL (Asymmetric DSL) SDSL (Symmetric DSL) VDSL (Very High Bitrate DSL) HDSL (High Bitrate DSL) ADSL 2, ADSL 2+ SHDSL (Symmetric High Bitrate DSL) RADSL (Rate Adaptative DSL) Re-ADSL (Reach Extended ADSL)
  • 12. Les technologies DSL Groupe 14 – Boukhobza Elior12 14 Mars 2009 Les différentes technologies DSL (2/2) Normes relatives à xDSL (de l'UIT-T) : G.991.x : Spécifications de la HDSL G.992.x : Spécifications de l'ADSL G.993.x : Spécifications du VDSL G.994 à G.997 : Spécifications communes aux technologies xDSL (authentification, couche physique, etc)... RFC relatives aux protocoles utilisés RFC 1661 et 1662: Protocole PPP (Point to Point Protocol) RFC 2512 : Protocole ATM RFC 2516 : PPPoE (PPP over Ethernet) RFC 2661 : L2TP (Layer 2 Tunneling Protocol) RFC 2058 : RADIUS (Remote Authentication Dial In User Service)
  • 13. Les technologies DSL Groupe 14 – Boukhobza Elior13 14 Mars 2009 Installation et déploiement (1/6) Chez l'abonné : Modem ADSL pour la modulation du signal Filtre gigogne pour séparer la voix analogique du signal numérique Chez le répartiteur : DSLAM qui fait converger les lignes des abonnés vers le réseau Internet et téléphonique. Filtres passe-haut pour récupérer les appels analogiques des abonnés. Source: Atelier Aménagement Numérique des Territoires
  • 14. Les technologies DSL Groupe 14 – Boukhobza Elior14 14 Mars 2009 Installation et déploiement (2/6) Entre les deux points : le câble téléphonique de cuivre (la boucle locale). Elle transporte à la fois voix analogique et données numériques. Aucun câblage n'est à effectuer => gains de production. La boucle locale est la propriété de France Telecom. La réglementation impose de mettre ce câble à disposition de tout opérateur qui le demande: c'est le dégroupage. Contraintes: Affaiblissement avec la distance : Distance maximum Abonné-DSLAM : environ 5 km. Perturbations, bruit qui diminuent les performances.
  • 15. Les technologies DSL Groupe 14 – Boukhobza Elior15 14 Mars 2009 Installation et déploiement (3/6)
  • 16. Les technologies DSL Groupe 14 – Boukhobza Elior16 14 Mars 2009 Installation et déploiement (4/6) Du répartiteur vers le backbone : Le BAS BAS (Broadband Access Server): point de collecte des flux ATM des DSLAM. Ils assurent la liaison Point à Point (PPP) entre les abonnés et leur FAI. C'est le processus de « Collecte ADSL/IP » pour l'ADSL. Permet l'authentification de l'abonné auprès de son FAI par le serveur RADIUS (Remote Authentication Dial In User Service).
  • 17. Les technologies DSL Groupe 14 – Boukhobza Elior17 14 Mars 2009 Installation et déploiement (5/6) Répartiteur téléphonique
  • 18. Les technologies DSL Groupe 14 – Boukhobza Elior18 14 Mars 2009 Installation et déploiement (6/6) DSLAM (DSL Access Multiplexer) DSLAM Lucent
  • 19. Les technologies DSL Groupe 14 – Boukhobza Elior19 14 Mars 2009 Conclusion La technologie xDSL a été adoptée comme LA technologie haut débit en France Moins coûteuse que la fibre optique Pas de câblage à effectuer Son principal concurrent : le Câble Très répandu aux Etats-Unis, il l'est beaucoup moins en France où l'ADSL a une place prépondérante dans le marché du haut débit. En Juin 2006, 11 millions de Français étaient connectés au haut débit dont 10,5 millions à une offre ADSL.
  • 20. Les technologies DSL Groupe 14 – Boukhobza Elior20 14 Mars 2009 Chiffres et graphiques (1/2) Chiffres du marché français du haut débit pour le 3e trimestre 2008 Source : ARCEP
  • 21. Les technologies DSL Groupe 14 – Boukhobza Elior21 14 Mars 2009 Chiffres et graphiques (2/2) Source : ARCEP
  • 22. Les technologies DSL Groupe 14 – Boukhobza Elior22 14 Mars 2009 Plan 2) ADSL Définition Détails de fonctionnement Le multiplexage de fréquence Modulation QAM Modulation DMT/CAP Trames ADSL et supertrames Capacité de trafic Transport des données Transport ATM Protocoles PPP/PPPoE/PPPoA L'ADSL et les interférences Applications de l'ADSL Offres commerciales
  • 23. Les technologies DSL Groupe 14 – Boukhobza Elior23 14 Mars 2009 ADSL
  • 24. Les technologies DSL Groupe 14 – Boukhobza Elior24 14 Mars 2009 Définition ADSL : Asymmetric Digital Subscriber Line (Ligne d'abonné numérique asymétrique) Asymétrique : La bande de fréquence réservée au sens descendant (downlink) est plus importante que celle réservée au sens montant (uplink). Réservée surtout aux particuliers et petites entreprises qui ont plus besoin de recevoir que d'envoyer des données.
  • 25. Les technologies DSL Groupe 14 – Boukhobza Elior25 14 Mars 2009 Détails de fonctionnement Le multiplexage de fréquence Modulation QAM Modulation DMT/CAP Trames ADSL et supertrames Capacité de trafic
  • 26. Les technologies DSL Groupe 14 – Boukhobza Elior26 14 Mars 2009 Le multiplexage de fréquence (FDM) (1/4) FDM : Frequency Division Multiplexing Bande de fréquences de la ligne téléphonique cuivrée: 0 à 1,1 MHz Principe : Diviser cette bande de fréquence en canaux spécifiques à une fonction : voix analogique, débit montant et descendant. Gaps entre chacun des canaux pour réduire les interférences.
  • 27. Les technologies DSL Groupe 14 – Boukhobza Elior27 14 Mars 2009 Le multiplexage de fréquence (FDM) (2/4) 0 à 4 kHz : POTS (voix analogique) 20 à 140 kHz : réservées au sens montant 150 à 1100 kHz : réservées au sens descendant 4 à 20 kHz: Fréquences inutilisées pour ne pas interférer avec les fréquences réservées au POTS. 140 à 150 kHz : Marque la séparation entre l'uplink et le downlink. Figure 1 : Division en canaux du spectre de fréquences
  • 28. Les technologies DSL Groupe 14 – Boukhobza Elior28 14 Mars 2009 Multiplexage de fréquence (FDM) (3/4) Autre méthode : « annulation d'écho » (echo cancelling). Permet d'augmenter le débit descendant en utilisant la bande de fréquences réservée au débit montant puis en annulant en temps réel l'écho produit. Phase d'apprentissage à l'initialisation du modem pour déterminer l'écho. Problème : Plus sujet à la paradiaphonie (diaphonie locale).
  • 29. Les technologies DSL Groupe 14 – Boukhobza Elior29 14 Mars 2009 Multiplexage de fréquence (FDM) (4/4) Figure 2 :
  • 30. Les technologies DSL Groupe 14 – Boukhobza Elior30 14 Mars 2009 Modulation QAM (1/4) QAM = Quadrature Amplitude Modulation Découle du codage 2B/1Q utilisé par le RNIS Elle s'opère sur une seule fréquence. Elle consiste à associer à une suite de n bits appelée symbole, un « état » qui correspond à une modulation en amplitude et en phase. On parle de « constellation N-QAM » où N est le nombre d'états.
  • 31. Les technologies DSL Groupe 14 – Boukhobza Elior31 14 Mars 2009 Modulation QAM (2/4) Figure 3 : À un symbole de 4 bits correspond 16 états.
  • 32. Les technologies DSL Groupe 14 – Boukhobza Elior32 14 Mars 2009 Modulation QAM (3/4) QAM = Quadrature Amplitude Modulation Découle du codage 2B/1Q utilisé par le RNIS Elle s'opère sur une seule fréquence. Elle consiste à associer à une suite de n bits appelée symbole, un « état » qui correspond à une modulation en amplitude et en phase. Permet d'augmenter sensiblement la bande passante mais la difficulté de modulation augmente avec le nombre d'états.
  • 33. Les technologies DSL Groupe 14 – Boukhobza Elior33 14 Mars 2009 Modulation QAM (4/4) Modems ADSL : 32-QAM, 64-QAM, 128-QAM Aujourd'hui on peut aller jusqu'à 32768-QAM (15 bits par symbole), mais les modems ne vont pas jusque là (difficulté de modulation, atténuation du signal...)
  • 34. Les technologies DSL Groupe 14 – Boukhobza Elior34 14 Mars 2009 Modulation CAP CAP : Carrierless Amplitude/Phase Modulation Basée sur QAM : A l'émission, on soustrait la porteuse du signal (carrierless) Modulation à constellation variable : Si dégradation du rapport Signal/Bruit, diminution du nombre d'états/symbole et donc diminution du débit. Peut aller jusqu'à 9 bits/symbole (512-CAP) Remplacé par la modulation DMT en 1996.
  • 35. Les technologies DSL Groupe 14 – Boukhobza Elior35 14 Mars 2009 Modulation DMT DMT : Discrete Multi-Tone Normalisé par l'ANSI et l'ETSI Consiste à partager la bande passante en 255 sous-canaux de 4.3125 kHz. Ce sont des porteuses de signal. Chaque porteuse est modulée indépendamment en QAM, de 0 à 15 bits/symbole => 64kb/s max. Entre deux canaux : 300 kHz
  • 36. Les technologies DSL Groupe 14 – Boukhobza Elior36 14 Mars 2009 Modulation DMT
  • 37. Les technologies DSL Groupe 14 – Boukhobza Elior37 14 Mars 2009 Modulation DMT : Allocation des porteuses Porteuse 1: réservée à la voix analogique (0.3 ~3.4 kHz). 2 à 6 : bande de garde de la voix analogique avec les porteuses du signal ADSL. 30 porteuses suivantes: réservées au sens montant (uplink) Les sous-porteuses restantes sont réservées au downlink.
  • 38. Les technologies DSL Groupe 14 – Boukhobza Elior38 14 Mars 2009 Modulation DMT : Bitswap DMT optimise le débit de chaque canal selon le rapport signal/bruit. Le nombre de bits sur chaque porteuse est donc variable. DMT va allouer plus de bits sur les canaux dont les conditions sont bonnes : bitswapping.
  • 39. Les technologies DSL Groupe 14 – Boukhobza Elior39 14 Mars 2009 Trames ADSL : Codage de Reed-Solomon (1/2) Principe : Utiliser des octets de redondance pour corriger les erreurs au sein d'une trame. On parle de « mots-codes Reed-Solomon ». Les mots-codes pour l'ADSL sont en « RS(240,224,8) », c'est à dire que les mots-codes font 240 octets dont 224 d'octets utiles et que 8 octets sur 224 peuvent être corrigés.
  • 40. Les technologies DSL Groupe 14 – Boukhobza Elior40 14 Mars 2009 Trames ADSL : Codage de Reed-Solomon (2/2) Avantages : Gestion et correction d'erreurs efficace. Inconvénients : Moins de données véhiculées => diminution du débit maximal En moyenne, on atteint un débit de 8 Mbps, contre les 13 Mbps théoriques.
  • 41. Les technologies DSL Groupe 14 – Boukhobza Elior41 14 Mars 2009 Trames ADSL Trame ADSL : Deux tampons : Un réservé aux données rapides (FastPath) Un réservé aux données entrelacées (Interleaved) Permet de gérer la priorité des données.
  • 42. Les technologies DSL Groupe 14 – Boukhobza Elior42 14 Mars 2009 Supertrames (1/2) Les données ADSL sont encapsulées en supertrames, qui sont des trains de trames. Une supertrame comporte 68 trames : Trame 0: Contient les corrections d'erreur CRC des données FastPath Trame 1, 34 et 35 : Trames de maintenance de la liaison ADSL Trame 68 : Trame de synchronisation Les autres trames sont des trames de données Durée d'une supertrame : 17 ms
  • 43. Les technologies DSL Groupe 14 – Boukhobza Elior43 14 Mars 2009 Supertrames (2/2) Supertrame ADSL
  • 44. Les technologies DSL Groupe 14 – Boukhobza Elior44 14 Mars 2009 Capacité de trafic 220 sous-porteuses réservées au débit descendant, 30 au débit montant. Supertrame : 17 ms => 4000 trames/s Trames de 256 octets dont 16 de redondance => 240 octets utiles Soit un débit sans nuisance de : 4000 trames * 240 * 8 = 8128 kbps (downlink) En uplink, on atteint environ 1024 kbps.
  • 45. Les technologies DSL Groupe 14 – Boukhobza Elior45 14 Mars 2009 Transport des données Transport ATM Protocoles PPP/PPPoE/PPPoA
  • 46. Les technologies DSL Groupe 14 – Boukhobza Elior46 14 Mars 2009 Transport ATM Les trames ADSL sont véhiculées par transport ATM. ATM : Asynchronous Transfer Mode Cellules de 53 bits dont 5 bits de service qui servent à acheminer les données sur un réseau virtuel. Transfert en mode connecté. Débit ATM plus rapide que le débit IP.
  • 47. Les technologies DSL Groupe 14 – Boukhobza Elior47 14 Mars 2009 Protocole PPP PPP : Point to Point Protocol Permet de créer une liaison entre l'abonné et le FAI : liaison point à point. Services : Contrôle de la liaison (LCP) et couche réseau (NCP) Système d'identification PAP ou CHAP : renseignement du login/mdp de l'abonné directement par le modem. Encapsulé par les protocoles PPPoE ou PPPoA.
  • 48. Les technologies DSL Groupe 14 – Boukhobza Elior48 14 Mars 2009 Protocole PPPoE/PPPoA PPPoE : PPP over Ethernet Permet l'initialisation de la liaison PPP par l'interface Ethernet. Protocole de découverte : chaque machine doit apprendre l'adresse Ethernet de son correspondant afin d'établir une liaison.
  • 49. Les technologies DSL Groupe 14 – Boukhobza Elior49 14 Mars 2009 Protocole PPPoE/PPPoA Schéma d'une connexion ADSL
  • 50. Les technologies DSL Groupe 14 – Boukhobza Elior50 14 Mars 2009 Protocole PPPoE/PPPoA PPPoA : PPP over ATM Utilisé par les modems connectés en USB pour les modems ne supportant pas le protocole PPPoE nativement (par ex les premiers modems FT utilisant le protocole déprécié PPTP). Utilise le transfert ATM plutôt que Ethernet.
  • 51. Les technologies DSL Groupe 14 – Boukhobza Elior51 14 Mars 2009 Protocole PPPoE/PPPoA
  • 52. Les technologies DSL Groupe 14 – Boukhobza Elior52 14 Mars 2009 ADSL et les interférences (1/2) La transmission est soumise à des perturbations qui altèrent le signal : Diaphonie : Interférences entre deux paires d'un même câble de transport. On parle de diaphonie locale, distante ou autodiaphonie. La distorsion du signal : La distance, les points de coupure et le faible diamètre des paires de cuivre peuvent déformer le signal. Interférences radio (bruit): Dû aux appareils téléphoniques à proximité qui perturbent le signal. L'affaiblissement (en dB) : Il est proportionnel à la longueur du câble. Il varie en fonction de la fréquence et du calibre du câble. Mesure de la qualité de la ligne : rapport Signal/Bruit. (en dB)
  • 53. Les technologies DSL Groupe 14 – Boukhobza Elior53 14 Mars 2009 ADSL et les interférences (2/2) Les mécanismes de contrôle d'erreur (FEC, CRC) permettent de corriger la plupart des erreurs de transmission. Test d'éligibilité de la ligne: Tester si la ligne peut être exploitée par les différents opérateurs pour l'ADSL.
  • 54. Les technologies DSL Groupe 14 – Boukhobza Elior54 14 Mars 2009 Applications de l'ADSL Offre « triple play » des opérateurs: Internet, Télévision et Téléphonie. Télévision : Video over IP; Téléphonie: Voice over IP. CPL (Courant Porteur de Ligne) : utiliser la ligne électrique pour transmettre les données. Récemment : « Quadruple play »: Téléphonie mobile sur IP. Autres services: ADSL peut servir d'accès à un service de réseau privé virtuel (VPN).
  • 55. Les technologies DSL Groupe 14 – Boukhobza Elior55 14 Mars 2009 Offres commerciales Première offre ADSL : Netissimo (1999-2001) : 500 kbps/128 kbps (Wanadoo) Netissimo 2 en 2002 : 1024/128 kbps 2003: Dégroupage partiel et total. Débits variant entre 2 et 8Mbps (downlink) A partir de 2004: Arrivée des box proposant l'ADSL 2+. Débits allant jusqu'à 20 Mbps / 1 Mbps: Freebox Neufbox Livebox … 2008 : Apparition d’opérateurs tiers proposant des offres ADSL : Darty, Bouygues Telecom.
  • 56. Les technologies DSL Groupe 14 – Boukhobza Elior56 14 Mars 2009 Plan 3) Autres technologies DSL ADSL 2+ Re-ADSL SDSL VDSL HDSL
  • 57. Les technologies DSL Groupe 14 – Boukhobza Elior57 14 Mars 2009 ADSL 2+ Principe: Utiliser une bande de fréquence plus grande : jusqu'à 2.2 MHz 2 fois plus de sous-porteuses (511) d'où un débit plus élevé (jusqu'à 22 Mbps en downlink) Nécessite d'être proche du DSLAM (2-3km)
  • 58. Les technologies DSL Groupe 14 – Boukhobza Elior58 14 Mars 2009 Re-ADSL Principe : Prolonger la portée des signaux pour desservir plus de zones. Utiliser plus d'énergie dans les basses fréquences (28-103 uplink, 138-552 downlink). Portée augmentée jusqu'à 10%. Débits plus faibles : 512 kbps ~128kbps
  • 59. Les technologies DSL Groupe 14 – Boukhobza Elior59 14 Mars 2009 SDSL Principe : Le nombre de porteuses utilisées pour le sens montant est le même que pour le sens descendant. Destinées aux entreprises ayant besoin d'envoyer beaucoup de données. Débit pouvant aller jusqu'à 8 Mbps dans les deux sens. Versions SDSL2, SDSL2+
  • 60. Les technologies DSL Groupe 14 – Boukhobza Elior60 14 Mars 2009 VDSL DSL à très haut débit (13 à 50 Mbps en downlink, 1.5 à 6 Mbps en uplink) Utilisée au sein d'un réseau domestique ou d'un immeuble. Portée limitée: 300 m du DSLAM. Nécessite la fibre optique pour raccorder chaque quartier au DSLAM (FTTN) Délaissé au profit de la fibre optique jusqu'à l'abonné (FTTH, Fiber To The Home).
  • 61. Les technologies DSL Groupe 14 – Boukhobza Elior61 14 Mars 2009 HDSL Première technologie DSL, développée aux Etats-Unis (1990). Utilise les lignes T1 ~ 1.5 Mbps (deux sens). Ne permet pas le POTS. Remplacé par le SDSL
  • 62. Les technologies DSL Groupe 14 – Boukhobza Elior62 14 Mars 2009 Conclusion Nowadays, DSL technologies are the common solutions for Internet at high bitrate. While in US, Cable technologies are a serious concurrent for DSL, in France DSL superiority is undeniable. However, these technologies will reach their end with the deployment of the Optical Fiber. In the future, DSL technologies will surely be reserved for regions not connected with the fiber.
  • 63. Les technologies DSL Groupe 14 – Boukhobza Elior63 14 Mars 2009 Webographie http://pagesperso-orange.fr/wallu/pag-preambule.htm http://pagesperso-orange.fr/arsene.perez- mas/transmission/xDSL/modulations_xDSL.htm http://en.wikipedia.org/wiki/ADSL http://fr.wikipedia.org/wiki/Asymmetric_Digital_Subscriber_Line http://www.dslvalley.com/adsl/presentation/tech.php http://www.arcep.fr/index.php?id=6963 http://www.thehistoryof.net/history-of-dsl.html http://obligement.free.fr/articles/adsl.php http://www.ant.equipement.gouv.fr/article.php3?id_article=149 http://www.ant.equipement.gouv.fr/article.php3?id_article=16
  • 64. Les technologies DSL Le 14 Mars 2009 Groupe 14 – Boukhobza Elior 64 FinFin

Notes de l'éditeur

  1. SDH : Synchronous Digital Hierarchy L2TP : Layer Two Transfer Protocol AAL5: ATM Adaptation Layer FR : Frame Relay RBCI : Reseau Backbone de Connections Internet RAEI : Reseau d'Acces aux Entreprises à Internet LNS : L2TP Network Server RADIUS : Remote Access Dial In User Service
