1

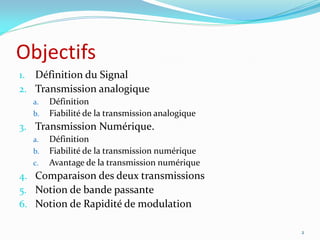

Objectifs
1. Définition du Signal
2. Transmission analogique
a. Définition
b. Fiabilité de la transmission analogique
3. Transmission Numérique.
a. Définition
b. Fiabilité de la transmission numérique
c. Avantage de la transmission numérique
4. Comparaison des deux transmissions
5. Notion de bande passante
6. Notion de Rapidité de modulation
2

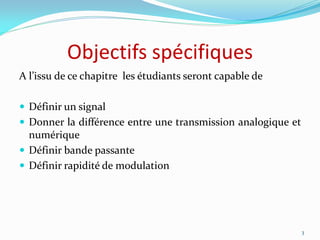

Objectifs spécifiques
A l’issu de ce chapitre les étudiants seront capable de
 Définir un signal
 Donner la différence entre une transmission analogique et
numérique
 Définir bande passante
 Définir rapidité de modulation
3
Généralité
 Il y a transmission lorsque il y a échange d’information entre deux point
distants.
 Une information émise en A doit être reçue en B sans perte ni déformation et
réciproquement. La qualité d une transmission s’exprime par le rapport
 Nombre d’information correctement reçues / nombre d’ informations
émises.
 La liaison physique entre A et B peut se faire par continuité physique
 Les deux points sont reliés par les fils métalliques ( câbles à paires
symétriques ou coaxiaux)
 Les deux points sont reliés par fibre de verres : fibre optique
 La liaison entre A et B peut se faire en espace libre,
 Faisceaux Hertzien
 Transmission par satellite
 Ces différents type de liaison entre A et B sont appelé supports de transmission
4

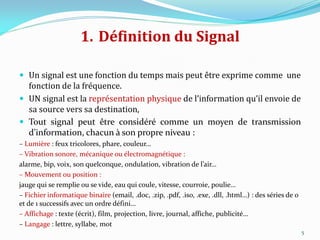

1. Définition du Signal
 Un signal est une fonction du temps mais peut être exprime comme une
fonction de la fréquence.
 UN signal est la représentation physique de l’information qu’il envoie de
sa source vers sa destination,
 Tout signal peut être considéré comme un moyen de transmission
d’information, chacun à son propre niveau :
– Lumière : feux tricolores, phare, couleur…
– Vibration sonore, mécanique ou électromagnétique :
alarme, bip, voix, son quelconque, ondulation, vibration de l’air…
– Mouvement ou position :
jauge qui se remplie ou se vide, eau qui coule, vitesse, courroie, poulie…
– Fichier informatique binaire (email, .doc, .zip, .pdf, .iso, .exe, .dll, .html…) : des séries de 0
et de 1 successifs avec un ordre défini…
– Affichage : texte (écrit), film, projection, livre, journal, affiche, publicité…
– Langage : lettre, syllabe, mot
5
1. Définition du Signal
Domaine temporel.
 Un signal peut être a valeur continues ou discrète.
 Signal périodique U(t) = U(t+T)
 Exemple U(t) = Acon(2πt + α)
 Les informations ou signaux à transmettre et qui doivent être
converties en impulsion électriques sont de deux natures, soit
 Un signal vocal c’est dire de la parole issue d’ onde acoustique
 soit un signal de données de type texte , image.
6
1. Définition du Signal
7

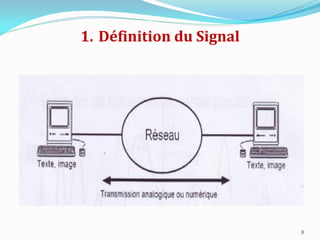

1. Définition du Signal
8

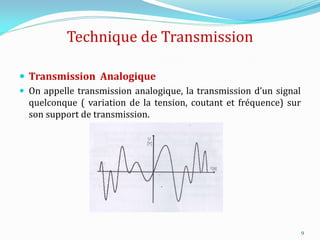

Technique de Transmission
 Transmission Analogique
 On appelle transmission analogique, la transmission d’un signal
quelconque ( variation de la tension, coutant et fréquence) sur
son support de transmission.
9
Technique de Transmission
 Fiabilité de la transmission analogique
 C’est un système de transmission qui est sensible aux moindre
parasites qui déforment le signal envoyé et n’assure pas la qualité de
transmission parfaite.
10

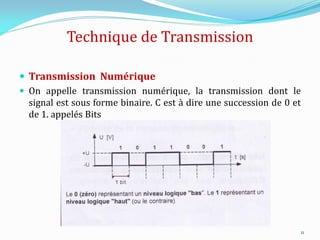

Technique de Transmission
 Transmission Numérique
 On appelle transmission numérique, la transmission dont le
signal est sous forme binaire. C est à dire une succession de 0 et
de 1. appelés Bits
11

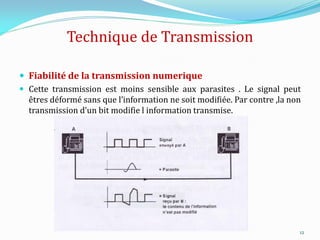

Technique de Transmission
 Fiabilité de la transmission numerique
 Cette transmission est moins sensible aux parasites . Le signal peut
êtres déformé sans que l’information ne soit modifiée. Par contre ,la non
transmission d’un bit modifie l information transmise.
12

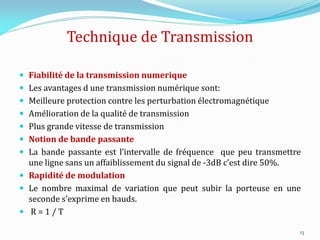

Technique de Transmission
 Fiabilité de la transmission numerique
 Les avantages d une transmission numérique sont:
 Meilleure protection contre les perturbation électromagnétique
 Amélioration de la qualité de transmission
 Plus grande vitesse de transmission
 Notion de bande passante
 La bande passante est l’intervalle de fréquence que peu transmettre
une ligne sans un affaiblissement du signal de -3dB c’est dire 50%.
 Rapidité de modulation
 Le nombre maximal de variation que peut subir la porteuse en une
seconde s’exprime en bauds.
 R = 1 / T
13

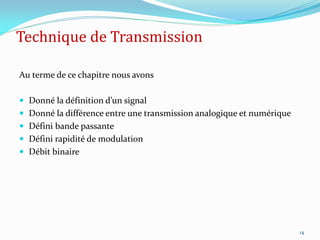

Technique de Transmission
Au terme de ce chapitre nous avons
 Donné la définition d’un signal
 Donné la différence entre une transmission analogique et numérique
 Défini bande passante
 Défini rapidité de modulation
 Débit binaire
14
15
16
