1. TRANSMISSION DES
INFORMATIONS
Page 1
Jamila BAKKOURY

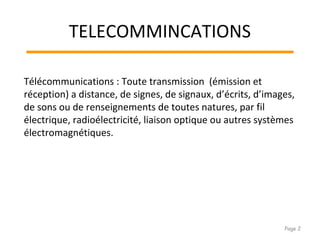

2. TELECOMMINCATIONS
Télécommunications : Toute transmission (émission et
réception) a distance, de signes, de signaux, d’écrits, d’images,
de sons ou de renseignements de toutes natures, par fil
électrique, radioélectricité, liaison optique ou autres systèmes
électromagnétiques.
Page 2

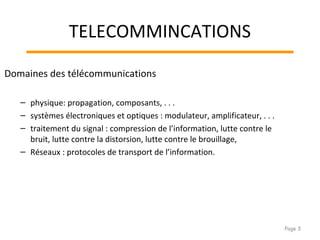

3. TELECOMMINCATIONS
Domaines des télécommunications
– physique: propagation, composants, . . .
– systèmes électroniques et optiques : modulateur, amplificateur, . . .
– traitement du signal : compression de l’information, lutte contre le
bruit, lutte contre la distorsion, lutte contre le brouillage,
– Réseaux : protocoles de transport de l’information.
Page 3

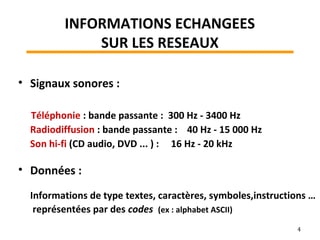

4. INFORMATIONS ECHANGEES
SUR LES RESEAUX
• Signaux sonores :
Téléphonie : bande passante : 300 Hz - 3400 Hz
Radiodiffusion : bande passante : 40 Hz - 15 000 Hz
Son hi-fi (CD audio, DVD ... ) : 16 Hz - 20 kHz
• Données :
Informations de type textes, caractères, symboles,instructions …
représentées par des codes (ex : alphabet ASCII)
4

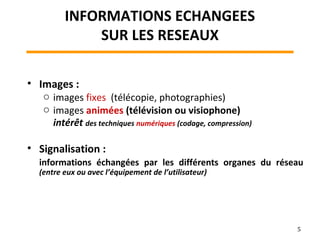

5. INFORMATIONS ECHANGEES
SUR LES RESEAUX
• Images :
o images fixes (télécopie, photographies)
o images animées (télévision ou visiophone)
intérêt des techniques numériques (codage, compression)
• Signalisation :
informations échangées par les différents organes du réseau
(entre eux ou avec l’équipement de l’utilisateur)
5

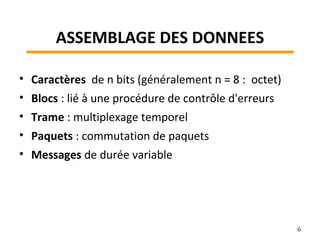

6. ASSEMBLAGE DES DONNEES
• Caractères de n bits (généralement n = 8 : octet)
• Blocs : lié à une procédure de contrôle d'erreurs
• Trame : multiplexage temporel
• Paquets : commutation de paquets
• Messages de durée variable
6

7. NORMALISATION
Ensemble de règles destinées à satisfaire un
besoin de manière similaire.
 Aboutissement d’une concertation entre utilisateurs,
constructeurs et administrations.
 Réduction des coûts
 Garantie d’un marché plus vaste
 Garantie d’inter fonctionnement
 interopérabilité des différents équipements
 Indépendance vis-à-vis d’un fournisseur
Page 7

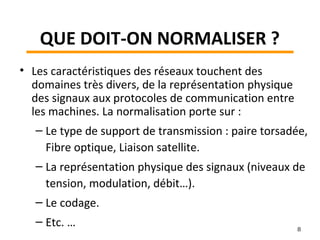

8. QUE DOIT-ON NORMALISER ?
• Les caractéristiques des réseaux touchent des
domaines très divers, de la représentation physique
des signaux aux protocoles de communication entre
les machines. La normalisation porte sur :
– Le type de support de transmission : paire torsadée,
Fibre optique, Liaison satellite.
– La représentation physique des signaux (niveaux de
tension, modulation, débit…).
– Le codage.
– Etc. … 8

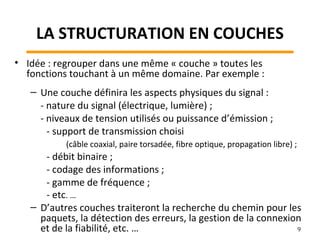

9. LA STRUCTURATION EN COUCHES
• Idée : regrouper dans une même « couche » toutes les
fonctions touchant à un même domaine. Par exemple :
– Une couche définira les aspects physiques du signal :
- nature du signal (électrique, lumière) ;
- niveaux de tension utilisés ou puissance d’émission ;
- support de transmission choisi
(câble coaxial, paire torsadée, fibre optique, propagation libre) ;
- débit binaire ;
- codage des informations ;
- gamme de fréquence ;
- etc. …
– D’autres couches traiteront la recherche du chemin pour les
paquets, la détection des erreurs, la gestion de la connexion
et de la fiabilité, etc. … 9

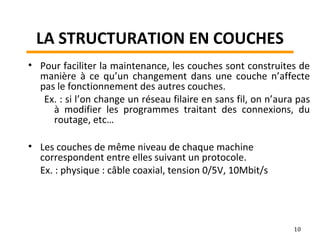

10. LA STRUCTURATION EN COUCHES
• Pour faciliter la maintenance, les couches sont construites de
manière à ce qu’un changement dans une couche n’affecte
pas le fonctionnement des autres couches.
Ex. : si l’on change un réseau filaire en sans fil, on n’aura pas
à modifier les programmes traitant des connexions, du
routage, etc…
• Les couches de même niveau de chaque machine
correspondent entre elles suivant un protocole.
Ex. : physique : câble coaxial, tension 0/5V, 10Mbit/s
10

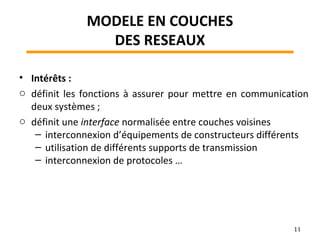

11. MODELE EN COUCHES
DES RESEAUX
• Intérêts :
o définit les fonctions à assurer pour mettre en communication
deux systèmes ;
o définit une interface normalisée entre couches voisines
– interconnexion d’équipements de constructeurs différents
– utilisation de différents supports de transmission
– interconnexion de protocoles …
11

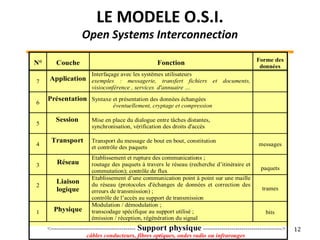

12. LE MODELE O.S.I.
Open Systems Interconnection
12
N° Couche Fonction Forme des
données
7 Application
Interfaçage avec les systèmes utilisateurs
exemples : messagerie, transfert fichiers et documents,
visioconférence , services d'annuaire …
6
Présentation Syntaxe et présentation des données échangées
éventuellement, cryptage et compression
5
Session Mise en place du dialogue entre tâches distantes,
synchronisation, vérification des droits d'accès
4
Transport Transport du message de bout en bout, constitution
et contrôle des paquets
messages
3 Réseau
Etablissement et rupture des communications ;
routage des paquets à travers le réseau (recherche d’itinéraire et
commutation); contrôle de flux paquets
2
Liaison
logique
Etablissement d’une communication point à point sur une maille
du réseau (protocoles d'échanges de données et correction des
erreurs de transmission) ;
contrôle de l’accès au support de transmission
trames
1 Physique
Modulation / démodulation ;
transcodage spécifique au support utilisé ;
émission / réception, régénération du signal
bits
<------------------------------------------ Support physique --------------------------------------->
câbles conducteurs, fibres optiques, ondes radio ou infrarouges

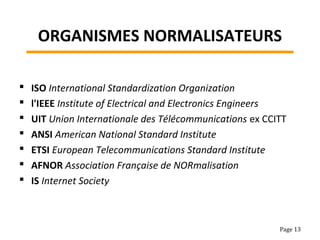

13. ORGANISMES NORMALISATEURS
 ISO International Standardization Organization
 l'IEEE Institute of Electrical and Electronics Engineers
 UIT Union Internationale des Télécommunications ex CCITT
 ANSI American National Standard Institute
 ETSI European Telecommunications Standard Institute
 AFNOR Association Française de NORmalisation
 IS Internet Society
Page 13

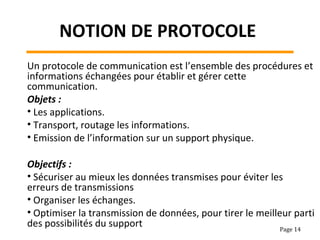

14. NOTION DE PROTOCOLE
Un protocole de communication est l’ensemble des procédures et
informations échangées pour établir et gérer cette
communication.
Objets :
• Les applications.
• Transport, routage les informations.
• Emission de l’information sur un support physique.
Objectifs :
• Sécuriser au mieux les données transmises pour éviter les
erreurs de transmissions
• Organiser les échanges.
• Optimiser la transmission de données, pour tirer le meilleur parti
des possibilités du support Page 14

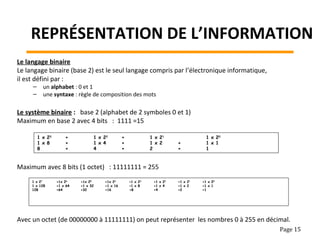

15. REPRÉSENTATION DE L’INFORMATION
Le langage binaire
Le langage binaire (base 2) est le seul langage compris par l’électronique informatique,
il est défini par :
– un alphabet : 0 et 1
– une syntaxe : règle de composition des mots
Le système binaire : base 2 (alphabet de 2 symboles 0 et 1)
Maximum en base 2 avec 4 bits : 1111 =15
Maximum avec 8 bits (1 octet) : 11111111 = 255
Avec un octet (de 00000000 à 11111111) on peut représenter les nombres 0 à 255 en décimal.
Page 15
1 x 23
+ 1 x 22
+ 1 x 21
1 x 20
1 x 8 + 1 x 4 + 1 x 2 + 1 x 1
8 + 4 + 2 + 1
1 x 27
+1x 26
+1x 25
+1x 24
+1 x 23
+1 x 22
+1 x 21
+1 x 20
1 x 128 +1 x 64 +1 x 32 +1 x 16 +1 x 8 +1 x 4 +1 x 2 +1 x 1
128 +64 +32 +16 +8 +4 +2 +1

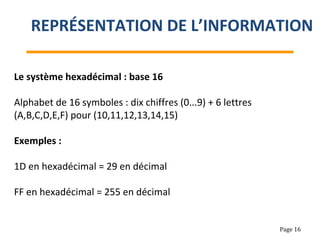

16. Le système hexadécimal : base 16
Alphabet de 16 symboles : dix chiffres (0...9) + 6 lettres
(A,B,C,D,E,F) pour (10,11,12,13,14,15)
Exemples :
1D en hexadécimal = 29 en décimal
FF en hexadécimal = 255 en décimal
REPRÉSENTATION DE L’INFORMATION
Page 16

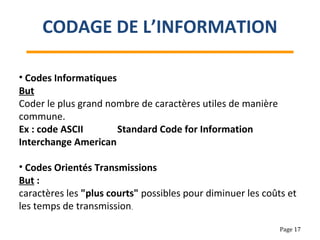

17. • Codes Informatiques
But
Coder le plus grand nombre de caractères utiles de manière
commune.
Ex : code ASCII Standard Code for Information
Interchange American
• Codes Orientés Transmissions
But :
caractères les "plus courts" possibles pour diminuer les coûts et
les temps de transmission.
CODAGE DE L’INFORMATION
Page 17

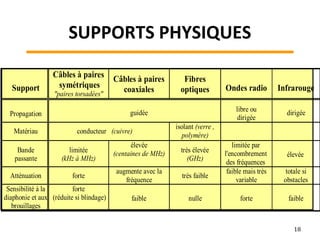

18. SUPPORTS PHYSIQUES
18
Support
Câbles à paires
symétriques
"paires torsadées"
Câbles à paires
coaxiales
Fibres
optiques Ondes radio Infrarouge
Propagation guidée libre ou
dirigée
dirigée
Matériau conducteur (cuivre)
isolant (verre ,
polymère)
Bande
passante
limitée
(kHz à MHz)
élevée
(centaines de MHz) très élevée
(GHz)
limitée par
l'encombrement
des fréquences
élevée
Atténuation forte
augmente avec la
fréquence
très faible
faible mais très
variable
totale si
obstacles
Sensibilité à la
diaphonie et aux
brouillages
forte
(réduite si blindage) faible nulle forte faible

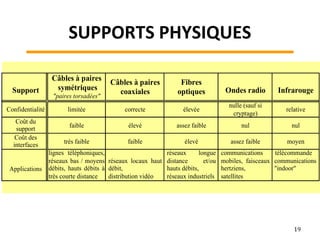

19. SUPPORTS PHYSIQUES
19
Support
Câbles à paires
symétriques
"paires torsadées"
Câbles à paires
coaxiales
Fibres
optiques Ondes radio Infrarouge
Confidentialité limitée correcte élevée
nulle (sauf si
cryptage)
relative
Coût du
support faible élevé assez faible nul nul
Coût des
interfaces
très faible faible élevé assez faible moyen
Applications
lignes téléphoniques,
réseaux bas / moyens
débits, hauts débits à
très courte distance
réseaux locaux haut
débit,
distribution vidéo
réseaux longue
distance et/ou
hauts débits,
réseaux industriels
communications
mobiles, faisceaux
hertziens,
satellites
télécommande
communications
"indoor"
