Le document aborde les deux types d'information dans les chaînes de transmission : analogique et numérique. Il décrit les caractéristiques de chaque type, y compris les concepts de signaux continus pour les données analogiques et discrets pour les données numériques, ainsi que le processus de numérisation nécessaire pour traiter les données analogiques. Enfin, il présente la structure générale d'une chaîne de transmission, incluant les rôles des transducteurs, émetteurs et équipements de terminaison de circuit de données.

1. GENERALITES SUR LES
CHAINES DE TRANSMISSION
Page 1
Jamila BAKKOURY

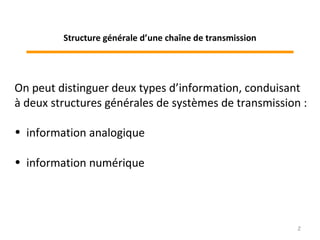

2. On peut distinguer deux types d’information, conduisant
à deux structures générales de systèmes de transmission :
• information analogique
• information numérique
2
Structure générale d’une chaîne de transmission

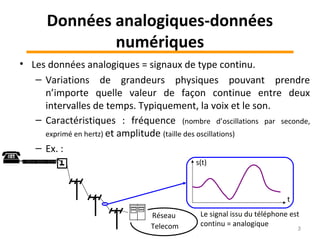

3. Données analogiques-données
numériques
• Les données analogiques = signaux de type continu.
– Variations de grandeurs physiques pouvant prendre
n’importe quelle valeur de façon continue entre deux
intervalles de temps. Typiquement, la voix et le son.
– Caractéristiques : fréquence (nombre d’oscillations par seconde,
exprimé en hertz) et amplitude (taille des oscillations)
– Ex. :
3
Réseau
Telecom
t
s(t)
Le signal issu du téléphone est
continu = analogique

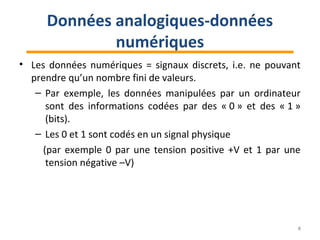

4. • Les données numériques = signaux discrets, i.e. ne pouvant
prendre qu’un nombre fini de valeurs.
– Par exemple, les données manipulées par un ordinateur
sont des informations codées par des « 0 » et des « 1 »
(bits).
– Les 0 et 1 sont codés en un signal physique
(par exemple 0 par une tension positive +V et 1 par une
tension négative –V)
4
Données analogiques-données
numériques

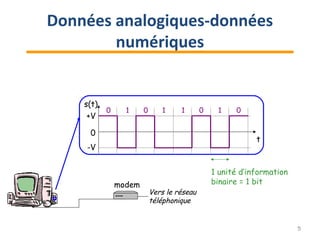

5. 5
modem
Vers le réseau
téléphonique
t
s(t)
+V
0
-V
0 1 0 1 1 0 1 0
1 unité d’information
binaire = 1 bit
Données analogiques-données
numériques

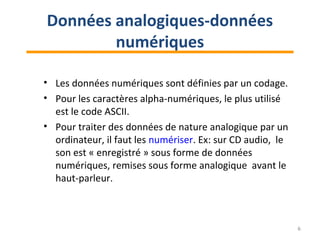

6. Données analogiques-données
numériques
• Les données numériques sont définies par un codage.
• Pour les caractères alpha-numériques, le plus utilisé
est le code ASCII.
• Pour traiter des données de nature analogique par un
ordinateur, il faut les numériser. Ex: sur CD audio, le
son est « enregistré » sous forme de données
numériques, remises sous forme analogique avant le
haut-parleur.
6

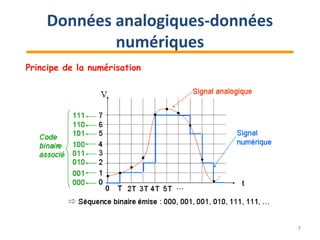

7. 7
Principe de la numérisation
Données analogiques-données
numériques

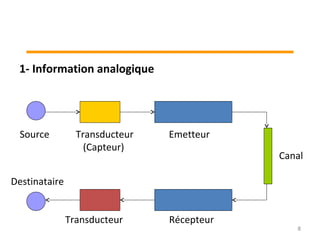

8. 1- Information analogique
Source Transducteur
(Capteur)
Transducteur
Emetteur
Récepteur
Destinataire
Canal
8

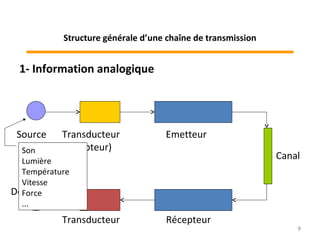

9. 1- Information analogique
Source Transducteur
(capteur)
Transducteur
Emetteur
Récepteur
Destinataire
Canal
Son
Lumière
Température
Vitesse
Force
...
9
Structure générale d’une chaîne de transmission

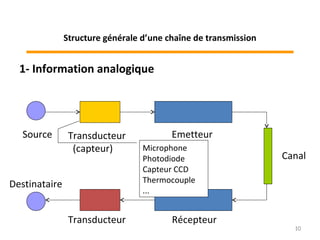

10. 1- Information analogique
Source Transducteur
(capteur)
Transducteur
Emetteur
Récepteur
Destinataire
Canal
Microphone
Photodiode
Capteur CCD
Thermocouple
...
10
Structure générale d’une chaîne de transmission

11. 1- Information analogique
Source Transducteur
Transducteur
Emetteur
Récepteur
Destinataire
Canal
Pré-ampli.
(C.A.N)
(codage)
(modulation)
(filtrage)
Amplification
(de puissance) 11
Structure générale d’une chaîne de transmission

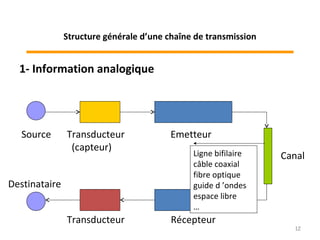

12. 1- Information analogique
Source Transducteur
(capteur)
Transducteur
Emetteur
Récepteur
Destinataire
CanalLigne bifilaire
câble coaxial
fibre optique
guide d ’ondes
espace libre
…
12
Structure générale d’une chaîne de transmission

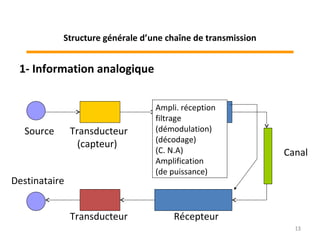

13. 1- Information analogique
Source Transducteur
(capteur)
Transducteur
Emetteur
Récepteur
Destinataire
Canal
Ampli. réception
filtrage
(démodulation)
(décodage)
(C. N.A)
Amplification
(de puissance)
13
Structure générale d’une chaîne de transmission

14. 1- Information analogique
Source Transducteur
(capteur)
Transducteur
Emetteur
Récepteur
Destinataire
Canal
Haut-parleur
Visualisation
Asservissement
Commande de
procédé
Calcul
...
14
Structure générale d’une chaîne de transmission

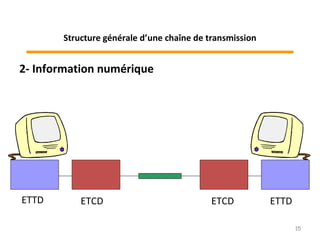

15. 2- Information numérique
ETTD ETTDETCD ETCD
15
Structure générale d’une chaîne de transmission

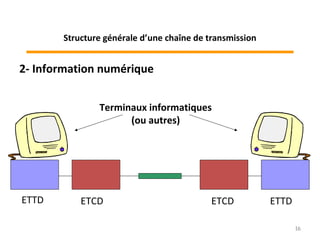

16. 2- Information numérique
ETTD ETTDETCD ETCD
Terminaux informatiques
(ou autres)
16
Structure générale d’une chaîne de transmission

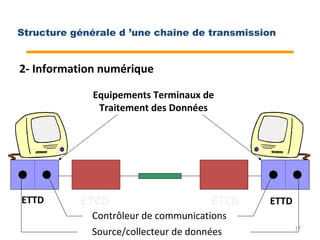

17. 2- Information numérique
ETTD ETTDETCD ETCD
Equipements Terminaux de
Traitement des Données
Source/collecteur de données
Contrôleur de communications
17
Structure générale d ’une chaîne de transmission

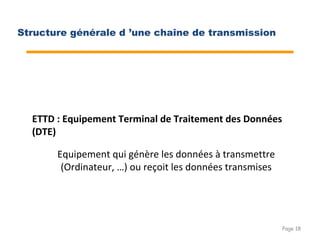

18. Page 18
ETTD : Equipement Terminal de Traitement des Données
(DTE)
Equipement qui génère les données à transmettre
(Ordinateur, …) ou reçoit les données transmises
Structure générale d ’une chaîne de transmission

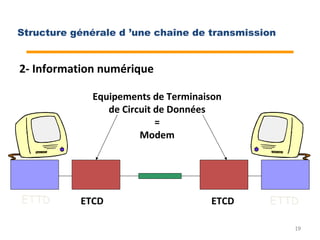

19. 2- Information numérique
ETTD ETTDETCD ETCD
Equipements de Terminaison
de Circuit de Données
=
Modem
19
Structure générale d ’une chaîne de transmission

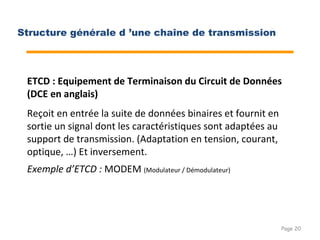

20. Page 20
ETCD : Equipement de Terminaison du Circuit de Données
(DCE en anglais)
Reçoit en entrée la suite de données binaires et fournit en
sortie un signal dont les caractéristiques sont adaptées au
support de transmission. (Adaptation en tension, courant,
optique, …) Et inversement.
Exemple d’ETCD : MODEM (Modulateur / Démodulateur)
Structure générale d ’une chaîne de transmission

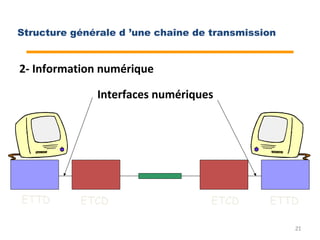

21. 2- Information numérique
ETTD ETTDETCD ETCD
Interfaces numériques
21
Structure générale d ’une chaîne de transmission

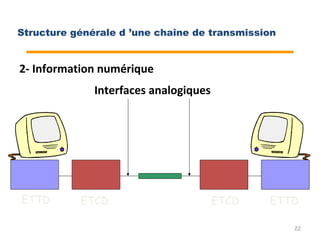

22. 2- Information numérique
ETTD ETTDETCD ETCD
Interfaces analogiques
22
Structure générale d ’une chaîne de transmission

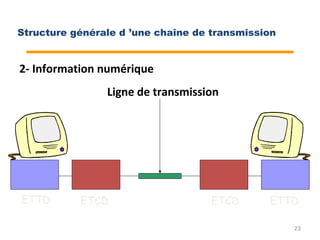

23. 2- Information numérique
ETTD ETTDETCD ETCD
Ligne de transmission
23
Structure générale d ’une chaîne de transmission
