1. TRANSMISSION
NUMERIQUE
Younouss KEITA
CEFIB 2023 - 2024

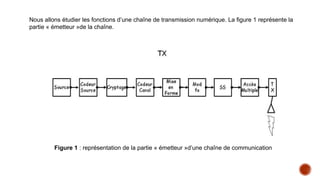

2. Nous allons étudier les fonctions d’une chaîne de transmission numérique. La figure 1 représente la
partie « émetteur »de la chaîne.
Figure 1 : représentation de la partie « émetteur »d’une chaîne de communication

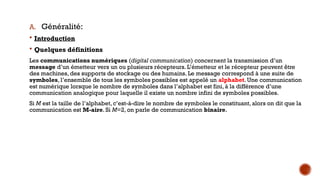

3. A. Généralité:
 Introduction
 Quelques définitions
Les communications numériques (digital communication) concernent la transmission d’un
message d’un émetteur vers un ou plusieurs récepteurs. L’émetteur et le récepteur peuvent être
des machines, des supports de stockage ou des humains. Le message correspond à une suite de
symboles, l’ensemble de tous les symboles possibles est appelé un alphabet. Une communication
est numérique lorsque le nombre de symboles dans l’alphabet est fini, à la différence d’une
communication analogique pour laquelle il existe un nombre infini de symboles possibles.
Si M est la taille de l’alphabet, c’est-à-dire le nombre de symboles le constituant, alors on dit que la
communication est M-aire. Si M=2, on parle de communication binaire.

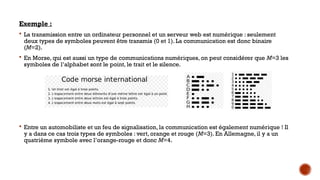

4. Exemple :
 La transmission entre un ordinateur personnel et un serveur web est numérique : seulement
deux types de symboles peuvent être transmis (0 et 1). La communication est donc binaire
(M=2).
 En Morse, qui est aussi un type de communications numériques, on peut considérer que M=3 les
symboles de l’alphabet sont le point, le trait et le silence.
 Entre un automobiliste et un feu de signalisation, la communication est également numérique ! Il
y a dans ce cas trois types de symboles : vert, orange et rouge (M=3). En Allemagne, il y a un
quatrième symbole avec l’orange-rouge et donc M=4.

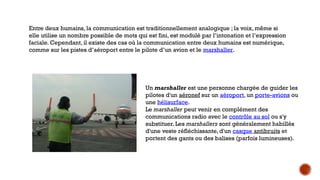

5. Entre deux humains, la communication est traditionnellement analogique ; la voix, même si
elle utilise un nombre possible de mots qui est fini, est modulé par l’intonation et l’expression
faciale. Cependant, il existe des cas où la communication entre deux humains est numérique,
comme sur les pistes d’aéroport entre le pilote d’un avion et le marshaller.
Un marshaller est une personne chargée de guider les
pilotes d'un aéronef sur un aéroport, un porte-avions ou
une hélisurface.
Le marshaller peut venir en complément des
communications radio avec le contrôle au sol ou s'y
substituer. Les marshallers sont généralement habillés
d'une veste réfléchissante, d'un casque antibruits et
portent des gants ou des balises (parfois lumineuses).

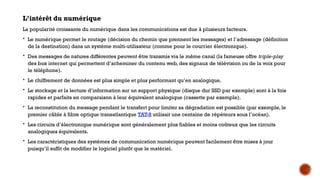

6. L’intérêt du numérique
La popularité croissante du numérique dans les communications est due à plusieurs facteurs.
 Le numérique permet le routage (décision du chemin que prennent les messages) et l’adressage (définition
de la destination) dans un système multi-utilisateur (comme pour le courrier électronique).
 Des messages de natures différentes peuvent être transmis via le même canal (la fameuse offre triple-play
des box internet qui permettent d’acheminer du contenu web, des signaux de télévision ou de la voix pour
le téléphone).
 Le chiffrement de données est plus simple et plus performant qu’en analogique.
 Le stockage et la lecture d’information sur un support physique (disque dur SSD par exemple) sont à la fois
rapides et parfaits en comparaison à leur équivalent analogique (cassette par exemple).
 La reconstitution du message pendant le transfert pour limiter sa dégradation est possible (par exemple, le
premier câble à fibre optique transatlantique TAT-8 utilisait une centaine de répéteurs sous l’océan).
 Les circuits d’électronique numérique sont généralement plus fiables et moins coûteux que les circuits
analogiques équivalents.
 Les caractéristiques des systèmes de communication numérique peuvent facilement être mises à jour
puisqu’il suffit de modifier le logiciel plutôt que le matériel.

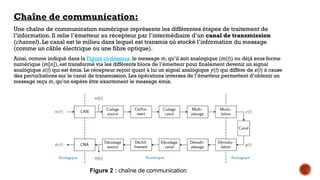

7. Chaîne de communication:
Une chaîne de communication numérique représente les différentes étapes de traitement de
l’information. Il relie l’émetteur au récepteur par l’intermédiaire d’un canal de transmission
(channel). Le canal est le milieu dans lequel est transmis où stocké l’information du message
(comme un câble électrique ou une fibre optique).
Ainsi, comme indiqué dans la Figure ci-dessous, le message m, qu’il soit analogique (m(t)) ou déjà sous forme
numérique (m[n]), est transformé via les différents blocs de l’émetteur pour finalement devenir un signal
analogique x(t) qui est émis. Le récepteur reçoit quant à lui un signal analogique y(t) qui diffère de x(t) à cause
des perturbations sur le canal de transmission. Les opérations inverses de l’émetteur permettent d’obtenir un
message reçu m, qu’on espère être exactement le message émis.
Figure 2 : chaîne de communication

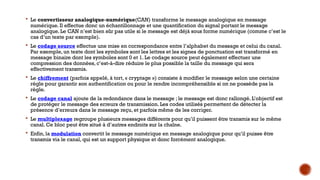

8.  Le convertisseur analogique-numérique(CAN) transforme le message analogique en message
numérique. Il effectue donc un échantillonnage et une quantification du signal portant le message
analogique. Le CAN n’est bien sûr pas utile si le message est déjà sous forme numérique (comme c’est le
cas d’un texte par exemple).
 Le codage source effectue une mise en correspondance entre l’alphabet du message et celui du canal.
Par exemple, un texte dont les symboles sont les lettres et les signes de ponctuation est transformé en
message binaire dont les symboles sont 0 et 1. Le codage source peut également effectuer une
compression des données, c’est-à-dire réduire le plus possible la taille du message qui sera
effectivement transmis.
 Le chiffrement (parfois appelé, à tort, « cryptage ») consiste à modifier le message selon une certaine
règle pour garantir son authentification ou pour le rendre incompréhensible si on ne possède pas la
règle.
 Le codage canal ajoute de la redondance dans le message ; le message est donc rallongé. L’objectif est
de protéger le message des erreurs de transmission. Les codes utilisés permettent de détecter la
présence d’erreurs dans le message reçu, et parfois même de les corriger.
 Le multiplexage regroupe plusieurs messages différents pour qu’il puissent être transmis sur le même
canal. Ce bloc peut être situé à d’autres endroits sur la chaîne.
 Enfin, la modulation convertit le message numérique en message analogique pour qu’il puisse être
transmis via le canal, qui est un support physique et donc forcément analogique.

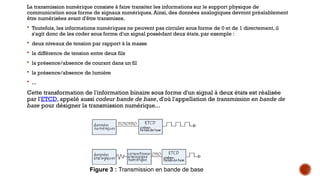

9. La transmission numérique consiste à faire transiter les informations sur le support physique de
communication sous forme de signaux numériques. Ainsi, des données analogiques devront préalablement
être numérisées avant d'être transmises.
 Toutefois, les informations numériques ne peuvent pas circuler sous forme de 0 et de 1 directement, il
s'agit donc de les coder sous forme d'un signal possédant deux états, par exemple :
 deux niveaux de tension par rapport à la masse
 la différence de tension entre deux fils
 la présence/absence de courant dans un fil
 la présence/absence de lumière
 ...
Cette transformation de l'information binaire sous forme d'un signal à deux états est réalisée
par l'ETCD, appelé aussi codeur bande de base, d'où l'appellation de transmission en bande de
base pour désigner la transmission numérique...
Figure 3 : Transmission en bande de base

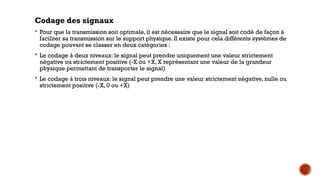

10. Codage des signaux
 Pour que la transmission soit optimale, il est nécessaire que le signal soit codé de façon à
faciliter sa transmission sur le support physique. Il existe pour cela différents systèmes de
codage pouvant se classer en deux catégories :
 Le codage à deux niveaux: le signal peut prendre uniquement une valeur strictement
négative ou strictement positive (-X ou +X, X représentant une valeur de la grandeur
physique permettant de transporter le signal)
 Le codage à trois niveaux: le signal peut prendre une valeur strictement négative, nulle ou
strictement positive (-X, 0 ou +X)

11. Codage de Source.
Il s'agit d'abord de traduire les états logiques en niveaux de tension : On utilise des codes
binaires (2 niveaux) ou des codes M-aires (M niveaux). Le résultat est un signal électrique à 2
ou M niveaux.
Ces codes se différencient, outre par leur règle, par le spectre du signal électrique qui en
résulte.

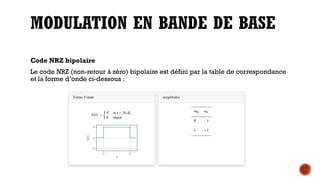

Codage NRZ
Le codage NRZ (signifiant No Return to Zero, soit Non Retour à Zéro) est le premier
système de codage, car le plus simple. Il consiste tout simplement à transformer les 0 en -
X et les 1 en +X, de cette façon on a un codage bipolaire dans lequel le signal n'est jamais
nul. Par conséquent, le récepteur peut déterminer la présence ou non d'un signal.

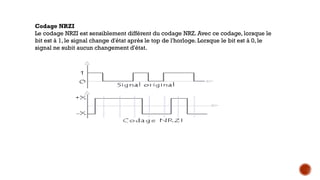

12. Codage NRZI
Le codage NRZI est sensiblement différent du codage NRZ. Avec ce codage, lorsque le
bit est à 1, le signal change d'état après le top de l'horloge. Lorsque le bit est à 0, le
signal ne subit aucun changement d'état.

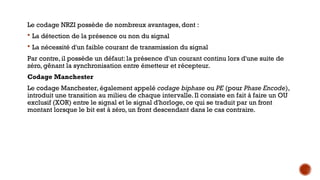

13. Le codage NRZI possède de nombreux avantages, dont :
 La détection de la présence ou non du signal
 La nécessité d'un faible courant de transmission du signal
Par contre, il possède un défaut: la présence d'un courant continu lors d'une suite de
zéro, gênant la synchronisation entre émetteur et récepteur.

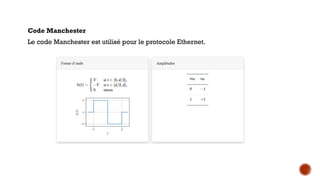

Codage Manchester
Le codage Manchester, également appelé codage biphase ou PE (pour Phase Encode),
introduit une transition au milieu de chaque intervalle. Il consiste en fait à faire un OU
exclusif (XOR) entre le signal et le signal d'horloge, ce qui se traduit par un front
montant lorsque le bit est à zéro, un front descendant dans le cas contraire.

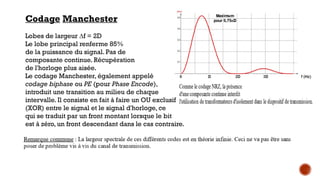

14. Codage Manchester
Lobes de largeur ∆f = 2D
Le lobe principal renferme 85%
de la puissance du signal. Pas de
composante continue. Récupération
de l'horloge plus aisée.
Le codage Manchester, également appelé
codage biphase ou PE (pour Phase Encode),
introduit une transition au milieu de chaque
intervalle. Il consiste en fait à faire un OU exclusif
(XOR) entre le signal et le signal d'horloge, ce
qui se traduit par un front montant lorsque le bit
est à zéro, un front descendant dans le cas contraire.

15. Avantage du code Manchester:
Mise en œuvre simple, codage et décodage faciles, pas de composante continue (donc
pas de perte de synchronisation sur les suites de symboles identiques).
Les problèmes habituellement rencontrés avec les codes tels que NRZ, NRZI ou Miller :
 perte de synchronisation ;
 ligne coupée (à cause d'une rafale de 0) ;
 sensibilité aux parasites ;
 affaiblissement du signal car moyenne non nulle ;
sont résolus par le codage Manchester en supprimant les suites de 0 ou de 1.
La limite basse de la bande passante occupée n'est plus le continu comme dans les trois
codes donnés en exemple. Elle vaut sensiblement la moitié de sa limite haute.
Inconvénient :
La limite haute de la bande passante occupée est doublée.

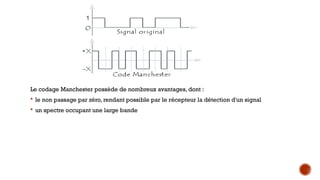

16. Le codage Manchester possède de nombreux avantages, dont :
 le non passage par zéro, rendant possible par le récepteur la détection d'un signal
 un spectre occupant une large bande

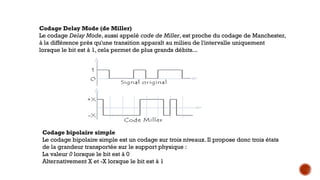

17. Codage Delay Mode (de Miller)
Le codage Delay Mode, aussi appelé code de Miller, est proche du codage de Manchester,
à la différence près qu'une transition apparaît au milieu de l'intervalle uniquement
lorsque le bit est à 1, cela permet de plus grands débits...
Codage bipolaire simple
Le codage bipolaire simple est un codage sur trois niveaux. Il propose donc trois états
de la grandeur transportée sur le support physique :
La valeur 0 lorsque le bit est à 0
Alternativement X et -X lorsque le bit est à 1

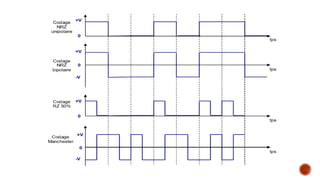

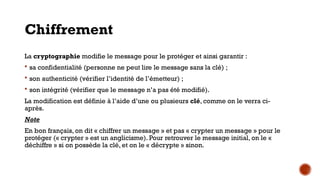

19. Chiffrement
La cryptographie modifie le message pour le protéger et ainsi garantir :
 sa confidentialité (personne ne peut lire le message sans la clé) ;
 son authenticité (vérifier l’identité de l’émetteur) ;
 son intégrité (vérifier que le message n’a pas été modifié).
La modification est définie à l’aide d’une ou plusieurs clé, comme on le verra ci-
après.
Note
En bon français, on dit « chiffrer un message » et pas « crypter un message » pour le
protéger (« crypter » est un anglicisme). Pour retrouver le message initial, on le «
déchiffre » si on possède la clé, et on le « décrypte » sinon.

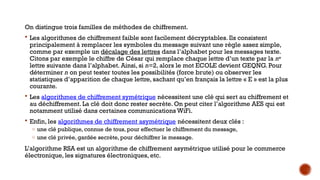

20. On distingue trois familles de méthodes de chiffrement.
 Les algorithmes de chiffrement faible sont facilement décryptables. Ils consistent
principalement à remplacer les symboles du message suivant une règle assez simple,
comme par exemple un décalage des lettres dans l’alphabet pour les messages texte.
Citons par exemple le chiffre de César qui remplace chaque lettre d’un texte par la ne
lettre suivante dans l’alphabet. Ainsi, si n=2, alors le mot ECOLE devient GEQNG. Pour
déterminer n on peut tester toutes les possibilités (force brute) ou observer les
statistiques d’apparition de chaque lettre, sachant qu’en français la lettre « E » est la plus
courante.
 Les algorithmes de chiffrement symétrique nécessitent une clé qui sert au chiffrement et
au déchiffrement. La clé doit donc rester secrète. On peut citer l’algorithme AES qui est
notamment utilisé dans certaines communications WiFi.
 Enfin, les algorithmes de chiffrement asymétrique nécessitent deux clés :
o une clé publique, connue de tous, pour effectuer le chiffrement du message,
o une clé privée, gardée secrète, pour déchiffrer le message.
L’algorithme RSA est un algorithme de chiffrement asymétrique utilisé pour le commerce
électronique, les signatures électroniques, etc.

21. Multiplexage
Le multiplexage consiste à partager les ressources entre plusieurs messages issus de
différents émetteurs et récepteurs. On parle de MIMO (multiple input multiple outputs). Il
existe quatre façons de multiplexer un signal :
multiplexage en temps (TDMA : time division multiple access) : le temps est divisé en
plusieurs créneaux, chacun étant affecté à un émetteur. Ainsi, les émetteurs envoient
leur message les uns après les autres ;
multiplexage en fréquence (FDMA : frequency division multiple access) : chaque
émetteur utilise une bande de fréquence propre ;
multiplexage en code (CDMA : code division multiple access) : chaque couple émetteur–
récepteur dispose de son propre codage ;
multiplexage en polarisation (PDMA : polarisation division multiple access) : des
polarisations orthogonales sont associées aux émetteurs (la polarisation correspond à
l’orientation des champs électromagnétiques). On peut ainsi atteindre quatre messages
en parallèle en utilisant les polarisations rectilignes et circulaires.

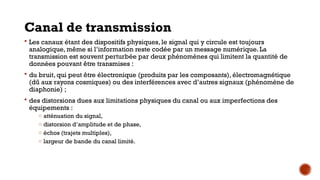

22. Canal de transmission
 Les canaux étant des dispositifs physiques, le signal qui y circule est toujours
analogique, même si l’information reste codée par un message numérique. La
transmission est souvent perturbée par deux phénomènes qui limitent la quantité de
données pouvant être transmises :
 du bruit, qui peut être électronique (produits par les composants), électromagnétique
(dû aux rayons cosmiques) ou des interférences avec d’autres signaux (phénomène de
diaphonie) ;
 des distorsions dues aux limitations physiques du canal ou aux imperfections des
équipements :
o atténuation du signal,
o distorsion d’amplitude et de phase,
o échos (trajets multiples),
o largeur de bande du canal limité.

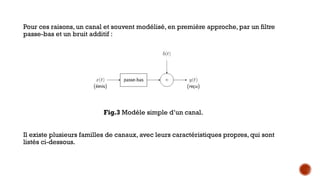

23. Pour ces raisons, un canal et souvent modélisé, en première approche, par un filtre
passe-bas et un bruit additif :
Fig.3 Modèle simple d’un canal.
Il existe plusieurs familles de canaux, avec leurs caractéristiques propres, qui sont
listés ci-dessous.

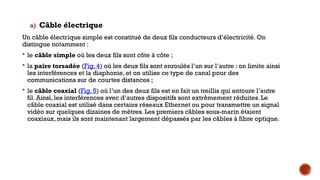

24. a) Câble électrique
Un câble électrique simple est constitué de deux fils conducteurs d’électricité. On
distingue notamment :
 le câble simple où les deux fils sont côte à côte ;
 la paire torsadée (Fig. 4) où les deux fils sont enroulés l’un sur l’autre : on limite ainsi
les interférences et la diaphonie, et on utilise ce type de canal pour des
communications sur de courtes distances ;
 le câble coaxial (Fig. 5) où l’un des deux fils est en fait un treillis qui entoure l’autre
fil. Ainsi, les interférences avec d’autres dispositifs sont extrêmement réduites. Le
câble coaxial est utilisé dans certains réseaux Ethernet ou pour transmettre un signal
vidéo sur quelques dizaines de mètres. Les premiers câbles sous-marin étaient
coaxiaux, mais ils sont maintenant largement dépassés par les câbles à fibre optique.

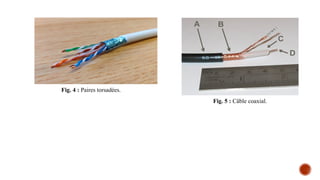

25. Fig. 4 : Paires torsadées.
Fig. 5 : Câble coaxial.

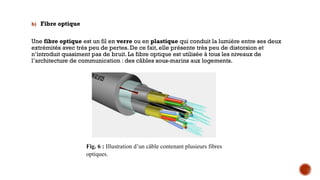

26. b) Fibre optique
Une fibre optique est un fil en verre ou en plastique qui conduit la lumière entre ses deux
extrémités avec très peu de pertes. De ce fait, elle présente très peu de distorsion et
n’introduit quasiment pas de bruit. La fibre optique est utilisée à tous les niveaux de
l’architecture de communication : des câbles sous-marins aux logements.
Fig. 6 : Illustration d’un câble contenant plusieurs fibres
optiques.

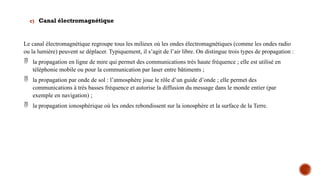

27. c) Canal électromagnétique
Le canal électromagnétique regroupe tous les milieux où les ondes électromagnétiques (comme les ondes radio
ou la lumière) peuvent se déplacer. Typiquement, il s’agit de l’air libre. On distingue trois types de propagation :
 la propagation en ligne de mire qui permet des communications très haute fréquence ; elle est utilisé en
téléphonie mobile ou pour la communication par laser entre bâtiments ;
 la propagation par onde de sol : l’atmosphère joue le rôle d’un guide d’onde ; elle permet des
communications à très basses fréquence et autorise la diffusion du message dans le monde entier (par
exemple en navigation) ;
 la propagation ionosphérique où les ondes rebondissent sur la ionosphère et la surface de la Terre.

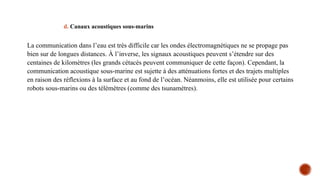

28. d. Canaux acoustiques sous-marins
La communication dans l’eau est très difficile car les ondes électromagnétiques ne se propage pas
bien sur de longues distances. À l’inverse, les signaux acoustiques peuvent s’étendre sur des
centaines de kilomètres (les grands cétacés peuvent communiquer de cette façon). Cependant, la
communication acoustique sous-marine est sujette à des atténuations fortes et des trajets multiples
en raison des réflexions à la surface et au fond de l’océan. Néanmoins, elle est utilisée pour certains
robots sous-marins ou des télémètres (comme des tsunamètres).

29. e. Stockage
Stocker une information numérique est d’un certain point de vue équivalent à transmettre cette
information : on y retrouve notamment les notions de codage source et codage canal. Le stockage
d’une information numérique peut se faire dans une mémoire électronique (disque SSD par exemple),
une bande magnétique, disque optique, et même du papier (code barre et QR code) !

31. MODULATION &
DÉMODULATION

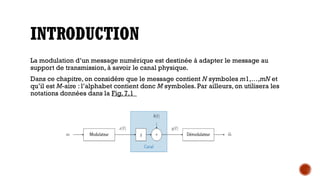

32. INTRODUCTION
La modulation d’un message numérique est destinée à adapter le message au
support de transmission, à savoir le canal physique.
Dans ce chapitre, on considère que le message contient N symboles m1,…,mN et
qu’il est M-aire : l’alphabet contient donc M symboles. Par ailleurs, on utilisera les
notations données dans la Fig. 7,1

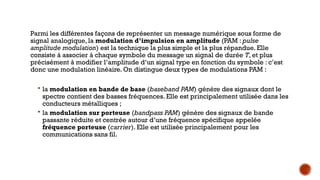

33. Parmi les différentes façons de représenter un message numérique sous forme de
signal analogique, la modulation d’impulsion en amplitude (PAM : pulse
amplitude modulation) est la technique la plus simple et la plus répandue. Elle
consiste à associer à chaque symbole du message un signal de durée T, et plus
précisément à modifier l’amplitude d’un signal type en fonction du symbole : c’est
donc une modulation linéaire. On distingue deux types de modulations PAM :
 la modulation en bande de base (baseband PAM) génère des signaux dont le
spectre contient des basses fréquences. Elle est principalement utilisée dans les
conducteurs métalliques ;
 la modulation sur porteuse (bandpass PAM) génère des signaux de bande
passante réduite et centrée autour d’une fréquence spécifique appelée
fréquence porteuse (carrier). Elle est utilisée principalement pour les
communications sans fil.

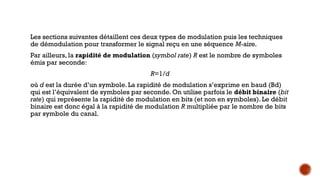

34. Les sections suivantes détaillent ces deux types de modulation puis les techniques
de démodulation pour transformer le signal reçu en une séquence M-aire.
Par ailleurs, la rapidité de modulation (symbol rate) R est le nombre de symboles
émis par seconde:
R=1/d
où d est la durée d’un symbole. La rapidité de modulation s’exprime en baud (Bd)
qui est l’équivalent de symboles par seconde. On utilise parfois le débit binaire (bit
rate) qui représente la rapidité de modulation en bits (et non en symboles). Le débit
binaire est donc égal à la rapidité de modulation R multipliée par le nombre de bits
par symbole du canal.

35. MODULATION EN BANDE DE BASE
Code NRZ bipolaire
Le code NRZ (non-retour à zéro) bipolaire est défini par la table de correspondance
et la forme d’onde ci-dessous :

36. Code Manchester
Le code Manchester est utilisé pour le protocole Ethernet.

37. Code AMI
Le code AMI (alternate mark inversion) a été utilisé dans certaines communications
téléphoniques.

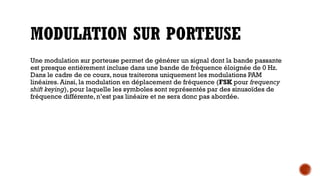

38. MODULATION SUR PORTEUSE
Une modulation sur porteuse permet de générer un signal dont la bande passante
est presque entièrement incluse dans une bande de fréquence éloignée de 0 Hz.
Dans le cadre de ce cours, nous traiterons uniquement les modulations PAM
linéaires. Ainsi, la modulation en déplacement de fréquence (FSK pour frequency
shift keying), pour laquelle les symboles sont représentés par des sinusoïdes de
fréquence différente, n’est pas linéaire et ne sera donc pas abordée.

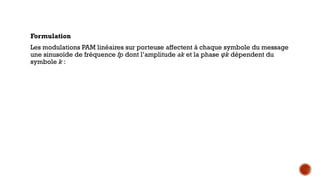

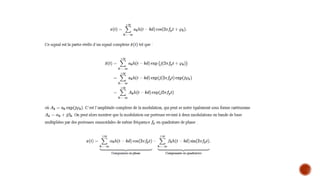

39. Formulation
Les modulations PAM linéaires sur porteuse affectent à chaque symbole du message
une sinusoïde de fréquence fp dont l’amplitude ak et la phase k
φ dépendent du
symbole k :
