- 1. Master Télécommunication Université deDjelfa Faculté sciences et technologie Département Génie électrique

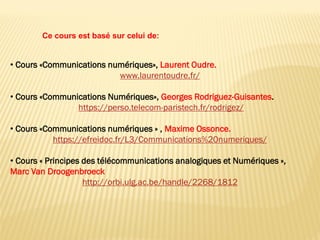

- 2. • Cours «Communicationsnumériques», Laurent Oudre. www.laurentoudre.fr/ • Cours «Communications Numériques», Georges Rodriguez-Guisantes. https://perso.telecom-paristech.fr/rodrigez/ • Cours «Communications numériques » , Maxime Ossonce. https://efreidoc.fr/L3/Communications%20numeriques/ • Cours « Principes des télécommunications analogiques et Numériques », Marc Van Droogenbroeck http://orbi.ulg.ac.be/handle/2268/1812 Ce cours est basé sur celui de:
- 3. PROGRAMME Chapitre 1. Rappelssur les modulations numériques - Modulations à bande étroite et à large bande - Modulations numériques de type ASK, FSK, PSK - Transmissions Numériques en bande limitée - Evaluations des systèmes de transmission numériques - Récepteurs AWGN : Démodulateur et Détecteur Chapitre 2. Canaux non idéaux - Canaux sans fil, trajets multiples, bruit, interférences, Canaux invariants et variants, Fading de Rice et de Rayleigh Chapitre 3. Techniques d'accès multiple - Time Division Multiple Access (TDMA) - Frequency Division Multiple Access (FDMA) - Code Division Multiple Access (CDMA) - Orthogonal Frequency Division Multiplexing (OFDM) Chapitre 4. Systèmes MIMO - Diversité à l'émission, Codage spatio-temporel, Multiplexage spatial - Démodulation conjointe, Multi-utilisateurs MIMO
- 4. Partie I Rappels surles modulations numériques Introduction

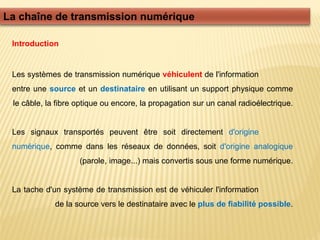

- 5. La chaîne detransmission numérique Les systèmes de transmission numérique véhiculent de l'information entre une source et un destinataire en utilisant un support physique comme le câble, la fibre optique ou encore, la propagation sur un canal radioélectrique. Les signaux transportés peuvent être soit directement d'origine numérique, comme dans les réseaux de données, soit d'origine analogique (parole, image...) mais convertis sous une forme numérique. La tache d'un système de transmission est de véhiculer l'information de la source vers le destinataire avec le plus de fiabilité possible. Introduction

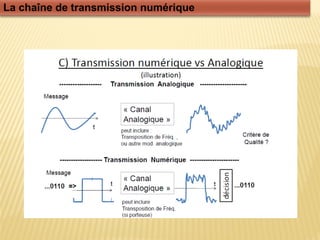

- 6. La chaîne detransmission numérique

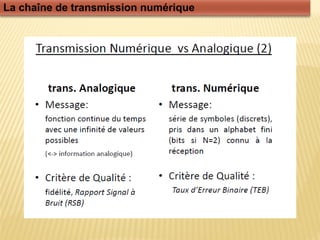

- 7. La chaîne detransmission numérique

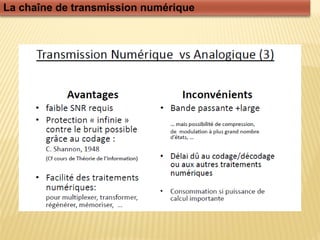

- 8. La chaîne detransmission numérique

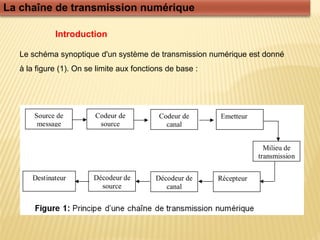

- 9. La chaîne detransmission numérique Le schéma synoptique d'un système de transmission numérique est donné à la figure (1). On se limite aux fonctions de base : Introduction

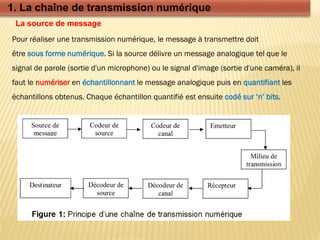

- 10. 1. La chaînede transmission numérique Pour réaliser une transmission numérique, le message à transmettre doit être sous forme numérique. Si la source délivre un message analogique tel que le signal de parole (sortie d'un microphone) ou le signal d'image (sortie d'une caméra), il faut le numériser en échantillonnant le message analogique puis en quantifiant les échantillons obtenus. Chaque échantillon quantifié est ensuite codé sur ‘n’ bits. La source de message

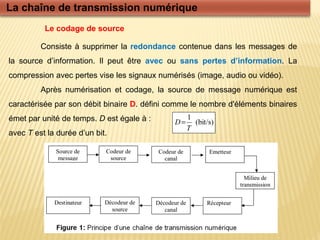

- 11. La chaîne detransmission numérique Consiste à supprimer la redondance contenue dans les messages de la source d’information. Il peut être avec ou sans pertes d’information. La compression avec pertes vise les signaux numérisés (image, audio ou vidéo). Après numérisation et codage, la source de message numérique est caractérisée par son débit binaire D. défini comme le nombre d'éléments binaires émet par unité de temps. D est égale à : avec T est la durée d’un bit. Le codage de source

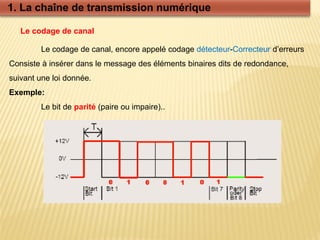

- 12. 1. La chaînede transmission numérique Le codage de canal, encore appelé codage détecteur-Correcteur d’erreurs Consiste à insérer dans le message des éléments binaires dits de redondance, suivant une loi donnée. Exemple: Le bit de parité (paire ou impaire).. Le codage de canal
- 13. 1. La chaînede transmission numérique L’émetteur peut aussi associer à chaque mot de n éléments binaires, issu du message, un signal Si(t) appelé aussi symbole, de durée T = nTb i = 1, …, M avec M = 2n Rapidité de modulation R (exprimée en Bauds) Le nombre de signaux émis par le modulateur par unité de temps L'émetteur – Rapidité de modulation

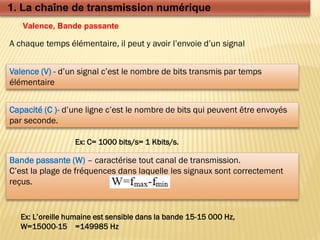

- 14. 1. La chaînede transmission numérique A chaque temps élémentaire, il peut y avoir l’envoie d’un signal Valence (V) - d’un signal c’est le nombre de bits transmis par temps élémentaire Capacité (C )- d’une ligne c’est le nombre de bits qui peuvent être envoyés par seconde. Bande passante (W) – caractérise tout canal de transmission. C’est la plage de fréquences dans laquelle les signaux sont correctement reçus. Ex: C= 1000 bits/s= 1 Kbits/s. Ex: L’oreille humaine est sensible dans la bande 15-15 000 Hz, W=15000-15 =149985 Hz Valence, Bande passante

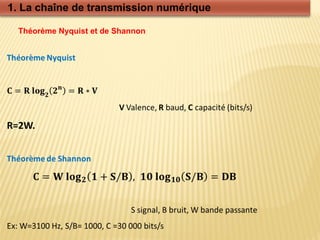

- 15. 1. La chaînede transmission numérique Théorème Nyquist et de Shannon

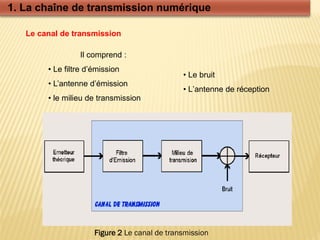

- 16. 1. La chaînede transmission numérique Il comprend : • Le filtre d’émission • L’antenne d’émission • le milieu de transmission Figure 2 Le canal de transmission Le canal de transmission • Le bruit • L’antenne de réception

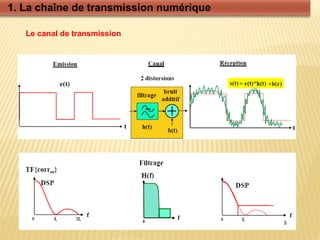

- 17. 1. La chaînede transmission numérique Le canal de transmission

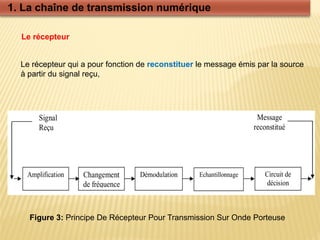

- 18. 1. La chaînede transmission numérique Le récepteur qui a pour fonction de reconstituer le message émis par la source à partir du signal reçu, Figure 3: Principe De Récepteur Pour Transmission Sur Onde Porteuse Le récepteur
- 19.
