Chapitre 2 - Transmission

Normes de transmission des
données – Module Réseaux
informatiques
TARIK ZAKARIA BENMERAR, PHD
DEPARTEMENT INSTRUMENTATION ET AUTOMATIQUE, USTHB

Rappel sur les signaux

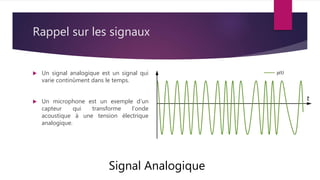

 Un signal analogique est un signal qui
varie continûment dans le temps.
 Un microphone est un exemple d’un
capteur qui transforme l’onde
acoustique à une tension électrique
analogique.
Signal Analogique

Rappel sur les signaux
 Un signal numérique est un signal qui varie
de façon discontinue dans le temps.
 Les données traversant internet sont
transmises dans un signal numérique.
Signal Numérique

Transmission des données
 𝐷 (débit binaire): Le nombre de bits transmis par
seconde par un dispositif.
 𝑇 : Le temps de transmission d’un seul bit.
 𝐶 : La capacité binaire est le nombre de bit qu’un
support de transmission peut faire circuler par
seconde pour un bon fonctionnement.
Débit binaire de transmission
Débit binaire, valence et rapidité de modulation d’un signal
𝐷 =
1
𝑇
𝑇 =
𝑡𝑎𝑖𝑙𝑙𝑒 𝑑𝑢 𝑚𝑒𝑠𝑠𝑎𝑔𝑒
𝐷
𝐷 ≤ 𝐶, 𝐷𝑚𝑎𝑥 = 𝐶

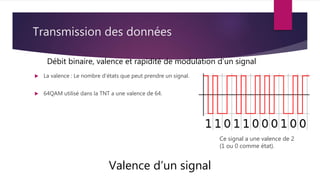

 La valence : Le nombre d’états que peut prendre un signal.
 64QAM utilisé dans la TNT a une valence de 64.
Valence d’un signal
Ce signal a une valence de 2
(1 ou 0 comme état).

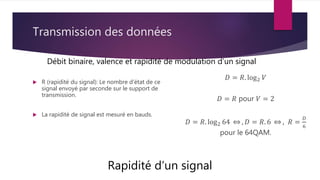

 R (rapidité du signal): Le nombre d’état de ce
signal envoyé par seconde sur le support de
transmission.
 La rapidité de signal est mesuré en bauds.
Rapidité d’un signal
𝐷 = 𝑅. log2 𝑉
𝐷 = 𝑅 pour 𝑉 = 2
𝐷 = 𝑅. log2 64 , 𝐷 = 𝑅. 6 , 𝑅 =
𝐷
6
pour le 64QAM.

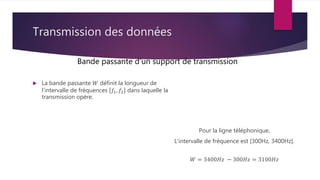

 La bande passante 𝑊 définit la longueur de
l’intervalle de fréquences 𝑓1, 𝑓2 dans laquelle la
transmission opère.
Bande passante d’un support de transmission
Pour la ligne téléphonique,
L’intervalle de fréquence est [300Hz, 3400Hz].
𝑊 = 3400𝐻𝑧 − 300𝐻𝑧 = 3100𝐻𝑧

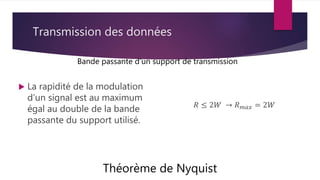

 La rapidité de la modulation
d’un signal est au maximum
égal au double de la bande
passante du support utilisé.
Théorème de Nyquist
𝑅 ≤ 2𝑊 → 𝑅𝑚𝑎𝑥 = 2𝑊

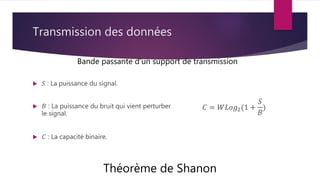

Théorème de Shanon
 𝑆 : La puissance du signal.
 𝐵 : La puissance du bruit qui vient perturber
le signal.
 𝐶 : La capacité binaire.
𝐶 = 𝑊𝐿𝑜𝑔2(1 +
𝑆
𝐵
)

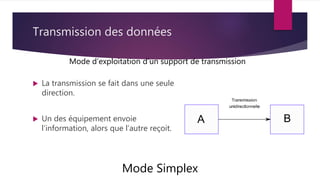

 La transmission se fait dans une seule
direction.
 Un des équipement envoie
l’information, alors que l’autre reçoit.
Mode Simplex
Mode d’exploitation d’un support de transmission

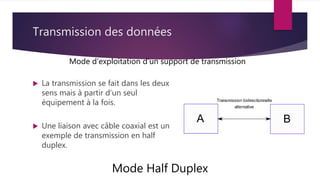

Mode Half Duplex
 La transmission se fait dans les deux
sens mais à partir d’un seul
équipement à la fois.
 Une liaison avec câble coaxial est un
exemple de transmission en half
duplex.

Mode Full Duplex
 La transmission se fait dans les sens
de façon simultanée.
 Une liaison une paire torsadée est un
exemple de transmission en full
duplex.

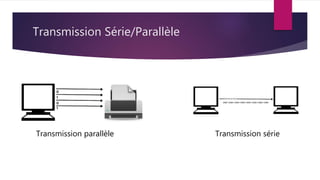

Transmission Série/Parallèle
Transmission parallèle Transmission série

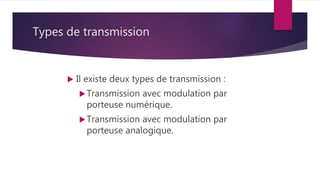

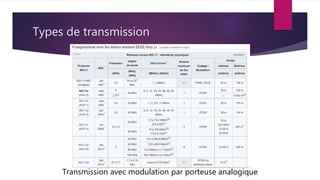

Types de transmission
 Il existe deux types de transmission :
Transmission avec modulation par
porteuse numérique.
Transmission avec modulation par
porteuse analogique.

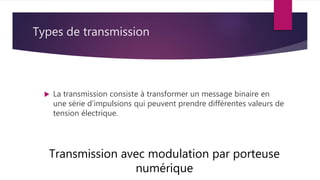

 La transmission consiste à transformer un message binaire en
une série d’impulsions qui peuvent prendre différentes valeurs de
tension électrique.
Transmission avec modulation par porteuse
numérique

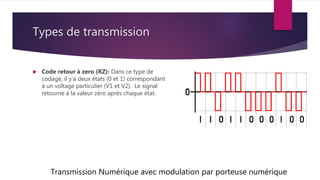

 Code retour à zero (RZ): Dans ce type de
codage, il y’a deux états (0 et 1) correspondant
à un voltage particulier (V1 et V2). Le signal
retourne à la valeur zéro après chaque état.
Transmission Numérique avec modulation par porteuse numérique

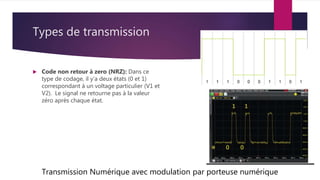

 Code non retour à zero (NRZ): Dans ce
type de codage, il y’a deux états (0 et 1)
correspondant à un voltage particulier (V1 et
V2). Le signal ne retourne pas à la valeur
zéro après chaque état.

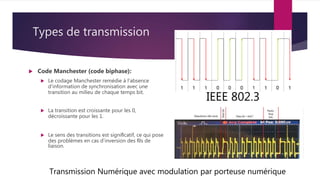

 Code Manchester (code biphase):
 Le codage Manchester remédie à l’absence
d’information de synchronisation avec une
transition au milieu de chaque temps bit.
 La transition est croissante pour les 0,
décroissante pour les 1.
 Le sens des transitions est signiﬁcatif, ce qui pose
des problèmes en cas d’inversion des ﬁls de
liaison.
IEEE 802.3

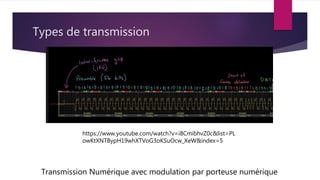

https://www.youtube.com/watch?v=i8CmibhvZ0c&list=PL
owKtXNTBypH19whXTVoG3oKSuOcw_XeW&index=5

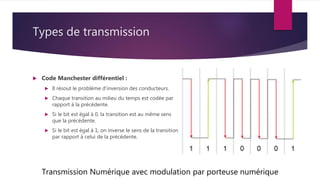

 Code Manchester différentiel :
 Il résout le problème d’inversion des conducteurs.
 Chaque transition au milieu du temps est codée par
rapport à la précédente.
 Si le bit est égal à 0, la transition est au même sens
que la précédente.
 Si le bit est égal à 1, on inverse le sens de la transition
par rapport à celui de la précédente.

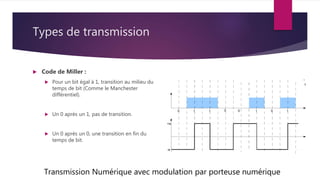

 Code de Miller :
 Pour un bit égal à 1, transition au milieu du
temps de bit (Comme le Manchester
différentiel).
 Un 0 après un 1, pas de transition.
 Un 0 après un 0, une transition en fin du
temps de bit.

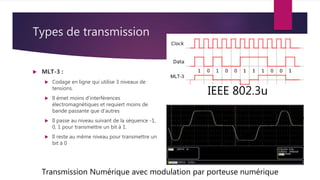

 MLT-3 :
 Codage en ligne qui utilise 3 niveaux de
tensions.
 Il émet moins d'interférences
électromagnétiques et requiert moins de
bande passante que d’autres
 Il passe au niveau suivant de la séquence -1,
0, 1 pour transmettre un bit à 1.
 Il reste au même niveau pour transmettre un
bit à 0
IEEE 802.3u

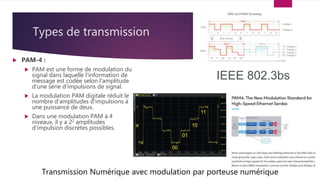

 PAM-4 :
 PAM est une forme de modulation du
signal dans laquelle l'information de
message est codée selon l'amplitude
d'une série d'impulsions de signal.
 La modulation PAM digitale réduit le
nombre d'amplitudes d'impulsions à
une puissance de deux,
 Dans une modulation PAM à 4
niveaux, il y a 22 amplitudes
d'impulsion discrètes possibles.
IEEE 802.3bs

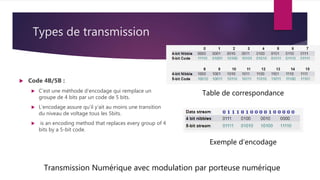

 Code 4B/5B :
 C’est une méthode d’encodage qui remplace un
groupe de 4 bits par un code de 5 bits.
 L’encodage assure qu’il y’ait au moins une transition
du niveau de voltage tous les 5bits.
 is an encoding method that replaces every group of 4
bits by a 5-bit code.
Table de correspondance
Exemple d’encodage

Porteuse
 Modulation d’amplitude: C’est une modulation qui
consiste en la multiplication d’un signal à moduler
par un autre signal modulant.
Transmission avec modulation par porteuse analogique
Signal modulant
Signal modulé
Transmission Analogique
(AM)
Transmission Numérique
(ASK)

 Modulation en fréquence: C’est une
modulation qui consiste à transmettre un
signal par la modulation de la fréquence
d’un signal porteur.
(FSK)
(FM)

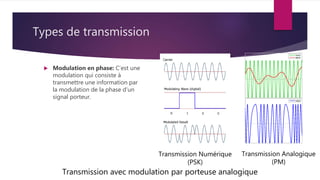

 Modulation en phase: C’est une
modulation qui consiste à
transmettre une information par
la modulation de la phase d’un
signal porteur.
(PSK)
(PM)

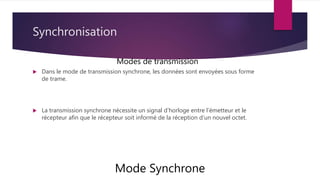

Synchronisation
 Dans le mode de transmission synchrone, les données sont envoyées sous forme
de trame.
 La transmission synchrone nécessite un signal d’horloge entre l’émetteur et le
récepteur afin que le récepteur soit informé de la réception d’un nouvel octet.
Modes de transmission
Mode Synchrone

Synchronisation
 Dans la transmission asynchrone, les données sont transmis sous forme d’octets
ou de caractères.
 La transmission asynchrone ne nécessite pas d’un signal d’horloge mais elle est
plus lente.
Mode Asynchrone

Synchronisation

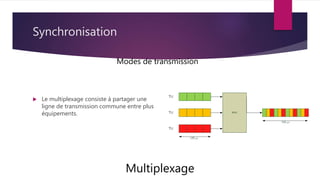

 Le multiplexage consiste à partager une
ligne de transmission commune entre plus
équipements.
Multiplexage

Synchronisation

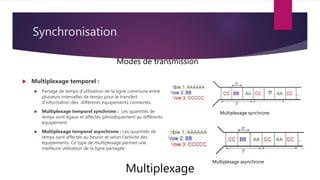

 Multiplexage temporel :
 Partage de temps d’utilisation de la ligne commune entre
plusieurs intervalles de temps pour le transfert
d’information des différents équipements connectés.
 Multiplexage temporel synchrone : Les quantités de
temps sont égaux et affectés périodiquement au différents
équipement.
 Multiplexage temporel asynchrone : Les quantités de
temps sont affectés au besoin et selon l’activité des
équipements. Ce type de multiplexage permet une
meilleure utilisation de la ligne partagée.
Multiplexage
Multiplexage synchrone
Multiplexage asynchrone

Synchronisation

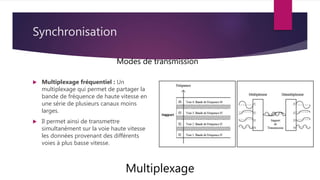

 Multiplexage fréquentiel : Un
multiplexage qui permet de partager la
bande de fréquence de haute vitesse en
une série de plusieurs canaux moins
larges.
 Il permet ainsi de transmettre
simultanément sur la voie haute vitesse
les données provenant des différents
voies à plus basse vitesse.
Multiplexage
