1. Les instructions de chaînes
de caractères – Module
Microprocesseur
TARIK ZAKARIA BENMERAR, PHD
DEPARTEMENT INSTRUMENTATION ET AUTOMATIQUE, USTHB

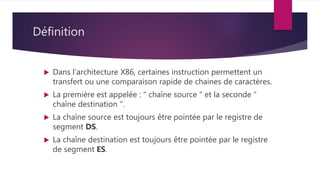

2. Définition
 Dans l’architecture X86, certaines instruction permettent un
transfert ou une comparaison rapide de chaines de caractères.
 La première est appelée : " chaîne source " et la seconde "
chaîne destination ".
 La chaîne source est toujours être pointée par le registre de
segment DS.
 La chaîne destination est toujours être pointée par le registre
de segment ES.

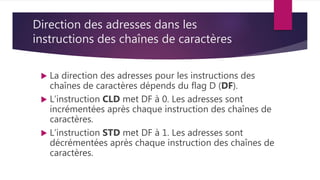

3. Direction des adresses dans les
instructions des chaînes de caractères
 La direction des adresses pour les instructions des
chaînes de caractères dépends du flag D (DF).
 L’instruction CLD met DF à 0. Les adresses sont
incrémentées après chaque instruction des chaînes de
caractères.
 L’instruction STD met DF à 1. Les adresses sont
décrémentées après chaque instruction des chaînes de
caractères.

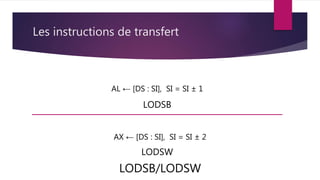

4. Les instructions de transfert
LODSB/LODSW
LODSB
LODSW
AL ← [DS : SI], SI = SI ± 1
AX ← [DS : SI], SI = SI ± 2

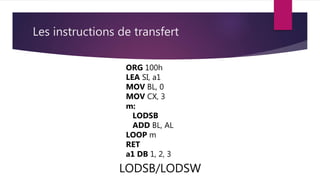

5. Les instructions de transfert
LODSB/LODSW
ORG 100h
LEA SI, a1
MOV BL, 0
MOV CX, 3
m:
LODSB
ADD BL, AL
LOOP m
RET
a1 DB 1, 2, 3

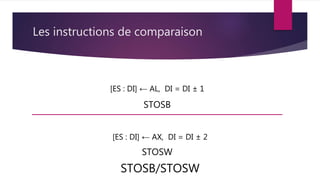

6. Les instructions de comparaison
STOSB/STOSW
STOSB
STOSW
[ES : DI] ← AL, DI = DI ± 1
[ES : DI] ← AX, DI = DI ± 2

7. Les instructions de transfert
MOVSB/MOVSW
MOVSB
MOVSW
[ES : DI] ← [DS : SI], SI = SI ± 1, DI = DI ± 1
[ES : DI] ← [DS : SI], SI = SI ± 2, DI = DI ± 2

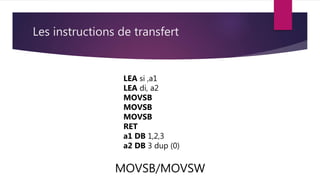

8. Les instructions de transfert
MOVSB/MOVSW
LEA si ,a1
LEA di, a2
MOVSB
MOVSB
MOVSB
RET
a1 DB 1,2,3
a2 DB 3 dup (0)

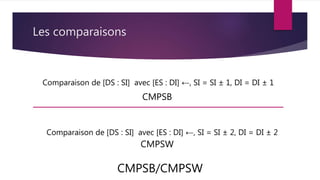

9. Les comparaisons
CMPSB/CMPSW
CMPSB
CMPSW
Comparaison de [DS : SI] avec [ES : DI] ←, SI = SI ± 1, DI = DI ± 1
Comparaison de [DS : SI] avec [ES : DI] ←, SI = SI ± 2, DI = DI ± 2

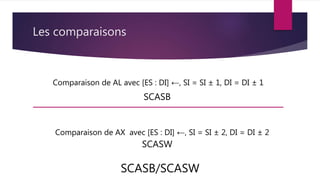

10. Les comparaisons
SCASB/SCASW
SCASB
SCASW
Comparaison de AL avec [ES : DI] ←, SI = SI ± 1, DI = DI ± 1
Comparaison de AX avec [ES : DI] ←, SI = SI ± 2, DI = DI ± 2

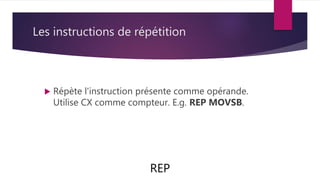

11. Les instructions de répétition
 Répète l'instruction présente comme opérande.
Utilise CX comme compteur. E.g. REP MOVSB.
REP

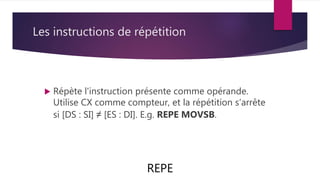

12. Les instructions de répétition
REPE
 Répète l'instruction présente comme opérande.
Utilise CX comme compteur, et la répétition s’arrête
si [DS : SI] ≠ [ES : DI]. E.g. REPE MOVSB.

13. Les instructions de répétition
REPNE
 Répète l'instruction présente comme opérande.
Utilise CX comme compteur, et la répétition s’arrête
si [DS : SI] = [ES : DI]. E.g. REPNE MOVSB.
