1. Université de bordj Bou Arreridj
Département d’électronique
Réalise par:
Rahali Abderraouf
Mebarkia Adel
La technique
CDMA

2. Télécommunications numériques
La technique
CDMA
Rahali Aberraouf
Mebarkia Adel

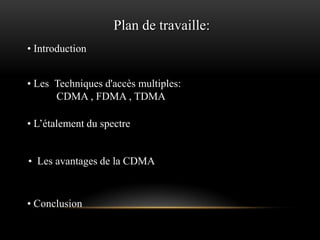

3. Plan de travaille:
• Introduction
• Les Techniques d'accès multiples:
CDMA , FDMA , TDMA
• L’étalement du spectre
• Les avantages de la CDMA
• Conclusion

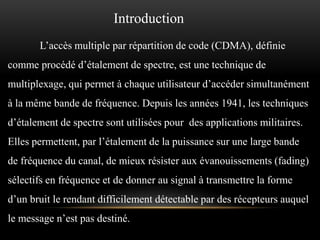

4. Introduction
L’accès multiple par répartition de code (CDMA), définie
comme procédé d’étalement de spectre, est une technique de
multiplexage, qui permet à chaque utilisateur d’accéder simultanément
à la même bande de fréquence. Depuis les années 1941, les techniques
d’étalement de spectre sont utilisées pour des applications militaires.
Elles permettent, par l’étalement de la puissance sur une large bande
de fréquence du canal, de mieux résister aux évanouissements (fading)
sélectifs en fréquence et de donner au signal à transmettre la forme
d’un bruit le rendant difficilement détectable par des récepteurs auquel
le message n’est pas destiné.

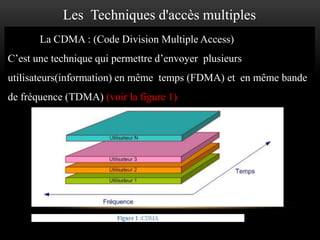

5. Les Techniques d'accès multiples
La CDMA : (Code Division Multiple Access)
C’est une technique qui permettre d’envoyer plusieurs
utilisateurs(information) en même temps (FDMA) et en même bande
de fréquence (TDMA) (voir la figure 1)

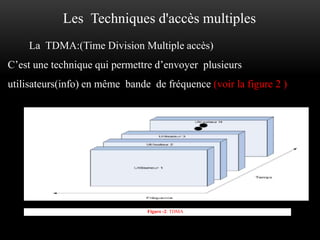

6. Les Techniques d'accès multiples
La TDMA:(Time Division Multiple accès)
C’est une technique qui permettre d’envoyer plusieurs
utilisateurs(info) en même bande de fréquence (voir la figure 2 )
Figure -2: TDMA

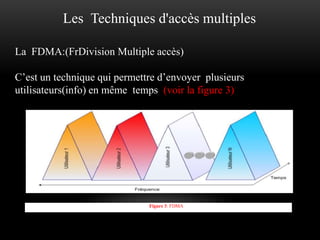

7. Les Techniques d'accès multiples
La FDMA:(FrDivision Multiple accès)
C’est un technique qui permettre d’envoyer plusieurs
utilisateurs(info) en même temps (voir la figure 3)
Figure 3: FDMA

8. Emetteur
1*Emetteur

Canal
transmission
Récepteur

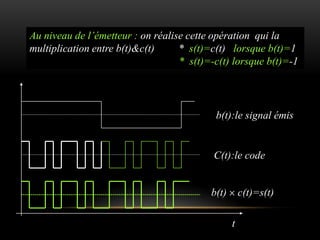

9. Au niveau de l’émetteur : on réalise cette opération qui la
multiplication entre b(t)&c(t)
* s(t)=c(t) lorsque b(t)=1
* s(t)=-c(t) lorsque b(t)=-1
b(t):le signal émis
C(t):le code
b(t)
c(t)=s(t)
t

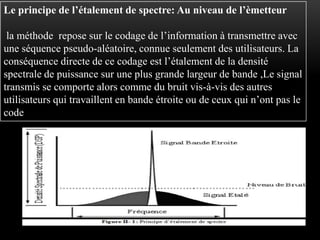

10. Le principe de l’étalement de spectre: Au niveau de l’èmetteur
la méthode repose sur le codage de l’information à transmettre avec
une séquence pseudo-aléatoire, connue seulement des utilisateurs. La
conséquence directe de ce codage est l’étalement de la densité
spectrale de puissance sur une plus grande largeur de bande ,Le signal
transmis se comporte alors comme du bruit vis-à-vis des autres
utilisateurs qui travaillent en bande étroite ou de ceux qui n’ont pas le
code

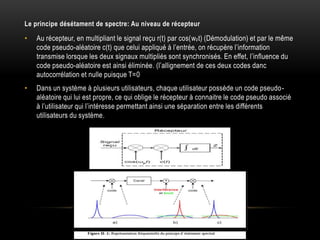

11. Le principe désétament de spectre: Au niveau de récepteur
•
Au récepteur, en multipliant le signal reçu r(t) par cos(wpt) (Démodulation) et par le même
code pseudo-aléatoire c(t) que celui appliqué à l’entrée, on récupère l’information
transmise lorsque les deux signaux multipliés sont synchronisés. En effet, l’influence du
code pseudo-aléatoire est ainsi éliminée. (l’allignement de ces deux codes danc
autocorrélation et nulle puisque T=0
•
Dans un système à plusieurs utilisateurs, chaque utilisateur possède un code pseudoaléatoire qui lui est propre, ce qui oblige le récepteur à connaitre le code pseudo associé
à l’utilisateur qui l’intéresse permettant ainsi une séparation entre les différents
utilisateurs du système.
Figure II- 1: Structure du récepteur pour une transmission DS-SS

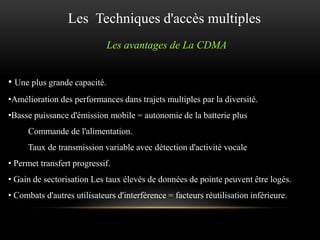

12. Les Techniques d'accès multiples
Les avantages de La CDMA
• Une plus grande capacité.
•Amélioration des performances dans trajets multiples par la diversité.
•Basse puissance d'émission mobile = autonomie de la batterie plus
Commande de l'alimentation.
Taux de transmission variable avec détection d'activité vocale
• Permet transfert progressif.
• Gain de sectorisation Les taux élevés de données de pointe peuvent être logés.
• Combats d'autres utilisateurs d'interférence = facteurs réutilisation inférieure.

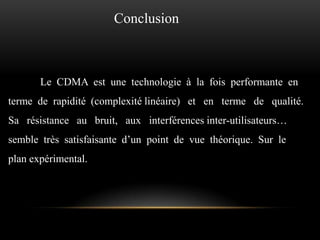

13. Conclusion
Le CDMA est une technologie à la fois performante en
terme de rapidité (complexité linéaire) et en terme de qualité.
Sa résistance au bruit, aux interférences inter-utilisateurs…
semble très satisfaisante d’un point de vue théorique. Sur le
plan expérimental.

14. MERCI POUR
VOTRE
ATTENTION
