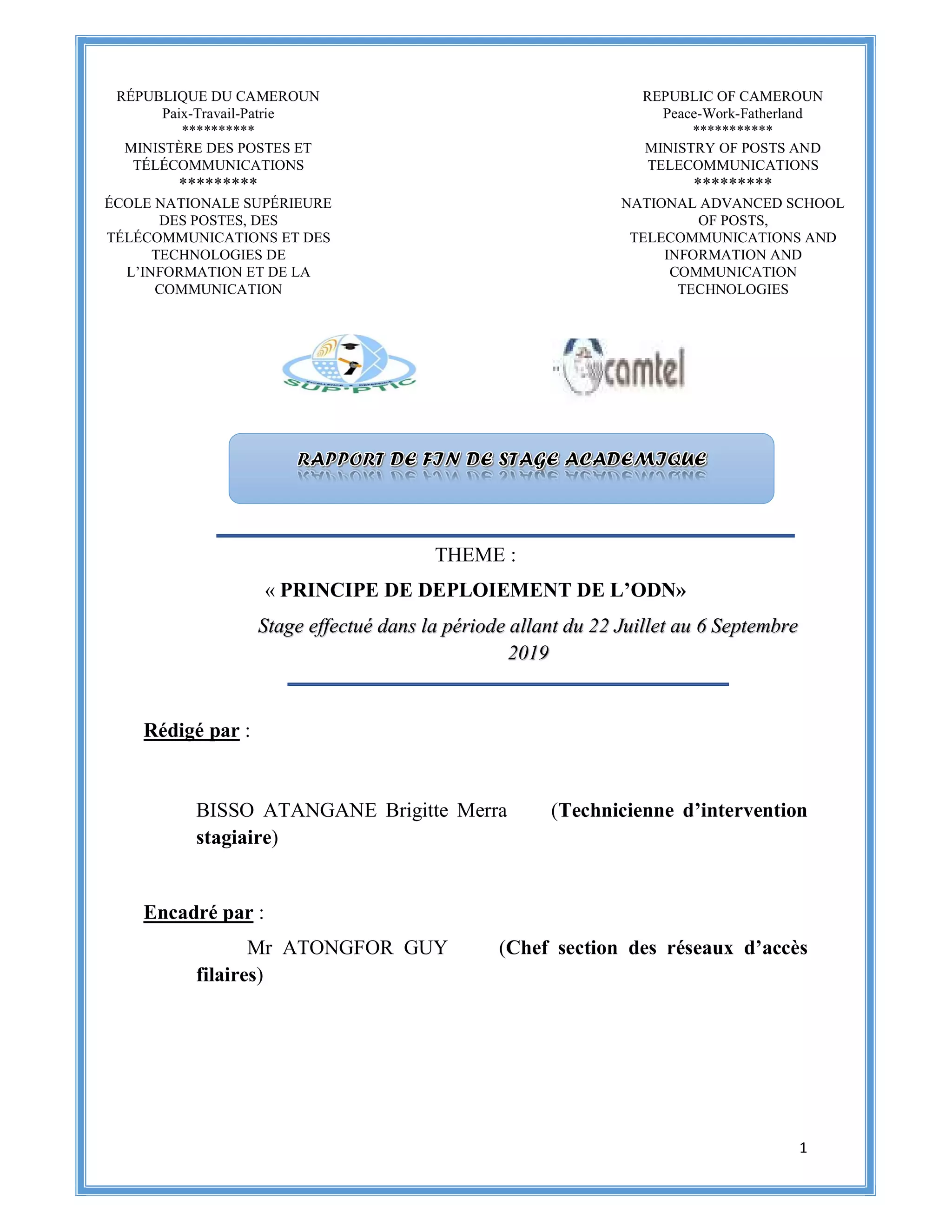

Ce document est un rapport de stage sur le déploiement d'un réseau de distribution en fibre optique (ODN) réalisé par Brigitte Merra chez Cameroon Telecommunications (Camtel). Il détaille les activités effectuées pendant le stage, l'importance de la fibre optique dans les télécommunications et le développement des infrastructures nécessaires pour améliorer les services auprès des clients. La première partie aborde le déroulement du stage tandis que la seconde traite des principes de déploiement de l'ODN, comprenant une analyse des réseaux en cuivre et en fibre optique.

1. 1
THEME :
« PRINCIPE DE DEPLOIEMENT DE L’ODN»
Stage effectué dans la période allant du 22 Juillet au 6 Septembre
2019
Rédigé par :
BISSO ATANGANE Brigitte Merra (Technicienne d’intervention
stagiaire)
Encadré par :
Mr ATONGFOR GUY (Chef section des réseaux d’accès
filaires)
RÉPUBLIQUE DU CAMEROUN
Paix-Travail-Patrie
**********
MINISTÈRE DES POSTES ET
TÉLÉCOMMUNICATIONS
*********
ÉCOLE NATIONALE SUPÉRIEURE
DES POSTES, DES
TÉLÉCOMMUNICATIONS ET DES
TECHNOLOGIES DE
L’INFORMATION ET DE LA
COMMUNICATION
REPUBLIC OF CAMEROUN
Peace-Work-Fatherland
***********
MINISTRY OF POSTS AND
TELECOMMUNICATIONS
*********
NATIONAL ADVANCED SCHOOL
OF POSTS,
TELECOMMUNICATIONS AND
INFORMATION AND
COMMUNICATION
TECHNOLOGIES

2. 2
SOMMAIRE
DEDICACE............................................................................................................................3
REMERCIEMENT.................................................................................................................4
ABSTRACT...........................................................................................................................6
LISTE DES FIGURES .......................................................................................................................7
LISTE DES ABREVIATIONS...............................................................................................8
INTRODUCTION GENERALE.............................................................................................9
PARTIE 1 : DEROULEMENT DU STAGE.........................................................................10
CHAPITRE 1 : PRESENTATION DE LA STRUCTURE ET DU SERVICE
D’ACCUEIL ...................................................................................................................10
I. PRESENTATION DELA STRUCTURE D’ACCUEIL .....................................10
II. PRESENTATION DU SERVICE D’ACCUEIL (SRAF CENTRE) ...............14

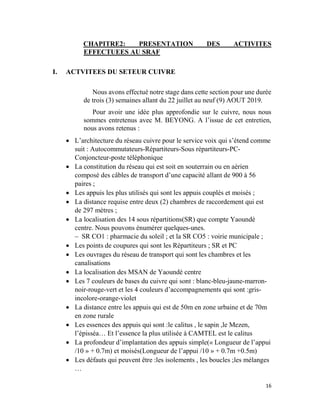

CHAPITRE2: PRESENTATION DES ACTIVITES EFFECTUEES AU SRAF ........16
I. ACTVITEES DU SETEUR CUIVRE..................................................................16
II. ACTIVITEES DU SECTEUR FIBRE OPTIQUE ..........................................17
PARTIE 2 : THEME DU STAGE:........................................................................................18
PRINCIPE DE DEPLOIEMENT D’UN RESEAU ODN ......................................................18
CHAPITRE 1 : GENERALITE SUR LA FIBRE OPTIQUE.......................................18
I. COMPOSITION...................................................................................................18
II. TYPES DE FIBRES OPTIQUES.....................................................................19
III. AVANTAGES ET INCONVENIENTS DE LA FIBRE OPTIQUE................21
IV. DOMAINS D’APPLICATIONS DE LA FIBRE OPTIQUE...........................22
CHAPITRE 2 : DEPLOIEMENT DE L’ODN : CAS DE CAMTEL ...........................24
I. ARCHITECTURE ...............................................................................................24
II. PRINCIPE DE DEPLOIEMENT.....................................................................26
CONCLUSION GENERALE...............................................................................................28

3. 3

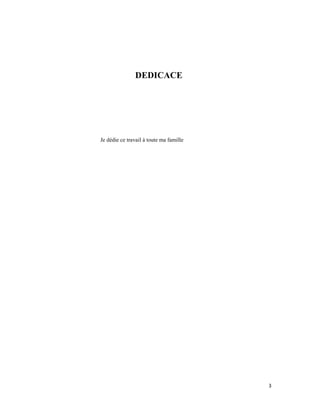

DEDICACE
Je dédie ce travail à toute ma famille

4. 4

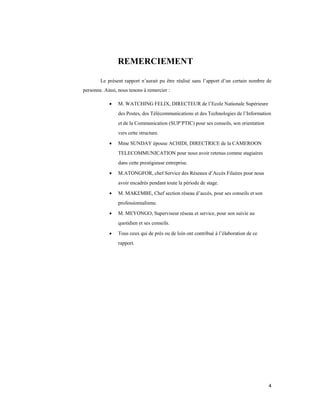

REMERCIEMENT
Le présent rapport n’aurait pu être réalisé sans l’apport d’un certain nombre de
personne. Ainsi, nous tenons à remercier :
 M. WATCHING FELIX, DIRECTEUR de l’Ecole Nationale Supérieure
des Postes, des Télécommunications et des Technologies de l’Information
et de la Communication (SUP’PTIC) pour ses conseils, son orientation
vers cette structure.
 Mme SUNDAY épouse ACHIDI, DIRECTRICE de la CAMEROON
TELECOMMUNICATION pour nous avoir retenus comme stagiaires
dans cette prestigieuse entreprise.
 M.ATONGFOR, chef Service des Réseaux d’Accès Filaires pour nous
avoir encadrés pendant toute la période de stage.
 M. MAKEMBE, Chef section réseau d’accès, pour ses conseils et son
professionnalisme.
 M. MEYONGO, Superviseur réseau et service, pour son suivie au
quotidien et ses conseils.
 Tous ceux qui de près ou de loin ont contribué à l’élaboration de ce
rapport.

5. 5

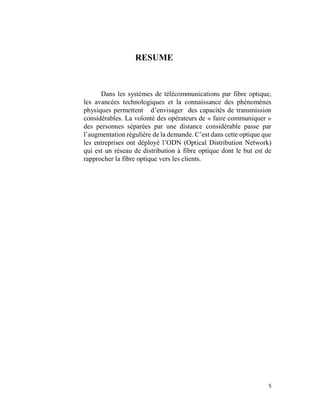

RESUME
Dans les systèmes de télécommunications par fibre optique,
les avancées technologiques et la connaissance des phénomènes
physiques permettent d’envisager des capacités de transmission
considérables. La volonté des opérateurs de « faire communiquer »
des personnes séparées par une distance considérable passe par
l’augmentation régulière de la demande. C’est dans cette optique que
les entreprises ont déployé l’ODN (Optical Distribution Network)
qui est un réseau de distribution à fibre optique dont le but est de
rapprocher la fibre optique vers les clients.

6. 6

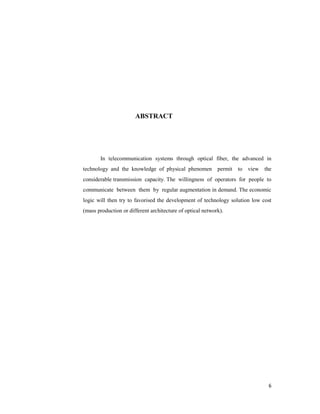

ABSTRACT
In telecommunication systems through optical fiber, the advanced in
technology and the knowledge of physical phenomen permit to view the
considerable transmission capacity. The willingness of operators for people to
communicate between them by regular augmentation in demand. The economic
logic will then try to favorised the development of technology solution low cost
(mass production or different architecture of optical network).

7. 7

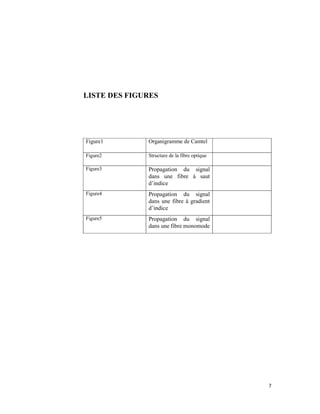

LISTE DES FIGURES
Figure1 Organigramme de Camtel
Figure2 Structure de la fibre optique
Figure3 Propagation du signal
dans une fibre à saut
d’indice
Figure4 Propagation du signal
dans une fibre à gradient
d’indice
Figure5 Propagation du signal
dans une fibre monomode

8. 8
LISTE DES ABREVIATIONS
Abréviations Signification
CAMTEL Cameroon Telecommunication
SRAF Section des Réseaux d’Accès Filaires
ODN Optical Distribution Network
CDMA Code Division Multiplexe Access
DT Direction des Télécommunications
OLT Optical Line Terminal
ODF Optical Distribution Frame
FDT Fiber Distribution Terminal
FAT Fiber Access Terminal
TB Terminal Box
ATB Access Terminal Box
ONT Optical Network Terminal
SR Sous-Répartiteur
PC Point de Concentration
MSAN Multi Service Access Node
NRO Nœud de Raccordement Optique
PM Point de Mutualisation

9. 9
INTRODUCTION GENERALE
Les services modernes des télécommunications nécessitent
des supports de transmissions de plus en plus performants. C’est
ainsi que les systèmes ATM (Asynchronous Transfer Mode), SDH
(Synchronous Digital Hierachy) et INTERNET pour citer que ceux-
là, ne pouvant utiliser de manière efficace la paire symétrique, le
câble coaxial ou le faisceaux hertziens, font souvent recours à la fibre
optique parce qu’ils nécessitent de très larges bandes passantes.
L’utilisation de la fibre optique a totalement révolutionné le monde
des télécommunications. On arrive à des systèmes de transmission
très performants, atteignant plusieurs bits/s sur plusieurs milliers de
kilomètres. La fibre optique et sa maitrise n’ont cessé de se répandre
et d’évoluer. La distribution des services jusqu’à chez l’abonné
contraint les opérateurs à rapprocher leurs équipements pour une
meilleure installation d’où notre thème : PRINCIPE DE
DEPLOIEMENT DE L’ODN.
Ce rapport est divisé en deux (2) parties. La première qui consistera
en la présentation du déroulement du stage et la deuxième traitera le
thème sur lequel nous avons travaillé.

10. 10

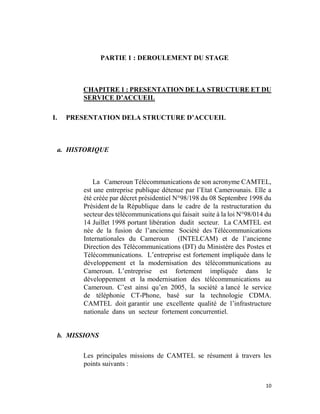

PARTIE 1 : DEROULEMENT DU STAGE
CHAPITRE 1 : PRESENTATION DE LA STRUCTURE ET DU
SERVICE D’ACCUEIL
I. PRESENTATION DELA STRUCTURE D’ACCUEIL
a. HISTORIQUE
La Cameroun Télécommunications de son acronyme CAMTEL,
est une entreprise publique détenue par l’Etat Camerounais. Elle a
été créée par décret présidentiel N°98/198 du 08 Septembre 1998 du
Président de la République dans le cadre de la restructuration du
secteur des télécommunications qui faisait suite à la loi N°98/014 du
14 Juillet 1998 portant libération dudit secteur. La CAMTEL est
née de la fusion de l’ancienne Société des Télécommunications
Internationales du Cameroun (INTELCAM) et de l’ancienne
Direction des Télécommunications (DT) du Ministère des Postes et
Télécommunications. L’entreprise est fortement impliquée dans le
développement et la modernisation des télécommunications au
Cameroun. L’entreprise est fortement impliquée dans le
développement et la modernisation des télécommunications au
Cameroun. C’est ainsi qu’en 2005, la société a lancé le service
de téléphonie CT-Phone, basé sur la technologie CDMA.
CAMTEL doit garantir une excellente qualité de l’infrastructure
nationale dans un secteur fortement concurrentiel.
b. MISSIONS
Les principales missions de CAMTEL se résument à travers les
points suivants :

11. 11

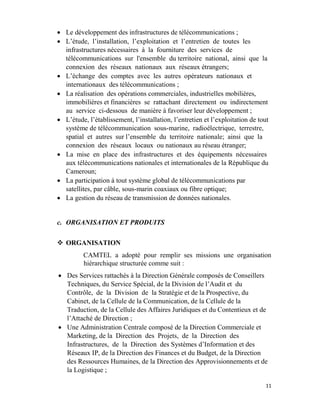

 Le développement des infrastructures de télécommunications ;
 L’étude, l’installation, l’exploitation et l’entretien de toutes les
infrastructures nécessaires à la fourniture des services de
télécommunications sur l'ensemble du territoire national, ainsi que la
connexion des réseaux nationaux aux réseaux étrangers;
 L’échange des comptes avec les autres opérateurs nationaux et
internationaux des télécommunications ;
 La réalisation des opérations commerciales, industrielles mobilières,
immobilières et financières se rattachant directement ou indirectement
au service ci-dessous de manière à favoriser leur développement ;
 L’étude, l’établissement, l’installation, l’entretien et l’exploitation de tout
système de télécommunication sous-marine, radioélectrique, terrestre,
spatial et autres sur l’ensemble du territoire nationale; ainsi que la
connexion des réseaux locaux ou nationaux au réseau étranger;
 La mise en place des infrastructures et des équipements nécessaires
aux télécommunications nationales et internationales de la République du
Cameroun;
 La participation à tout système global de télécommunications par
satellites, par câble, sous-marin coaxiaux ou fibre optique;
 La gestion du réseau de transmission de données nationales.
c. ORGANISATION ET PRODUITS
 ORGANISATION
CAMTEL a adopté pour remplir ses missions une organisation
hiérarchique structurée comme suit :
 Des Services rattachés à la Direction Générale composés de Conseillers
Techniques, du Service Spécial, de la Division de l’Audit et du
Contrôle, de la Division de la Stratégie et de la Prospective, du
Cabinet, de la Cellule de la Communication, de la Cellule de la
Traduction, de la Cellule des Affaires Juridiques et du Contentieux et de
l’Attaché de Direction ;
 Une Administration Centrale composé de la Direction Commerciale et
Marketing, de la Direction des Projets, de la Direction des
Infrastructures, de la Direction des Systèmes d’Information et des
Réseaux IP, de la Direction des Finances et du Budget, de la Direction
des Ressources Humaines, de la Direction des Approvisionnements et de
la Logistique ;

12. 12
 Des Services Extérieures composés de la délégation Urbaine de
Douala, de la délégation Urbaine de Yaoundé et des Représentations
Régionales de toutes les dix régions dont sont exclu les Départements
du Mfoundi (Centre) et du Wouri (Littoral).
 Les Représentations Régionales Il s’agit de la :
 Représentation Régionale de l’Adamaoua (RPA) avec pour siège
Ngaoundéré.
 Représentation Régionale de l’Est (RPE) avec pour siège Bertoua.
 Représentation Régionale de l’Extrême Nord (RPEN) avec pour siège
Maroua.
 Représentation Régionale du Nord (RPN) avec pour siège Garoua.
 Représentation Régionale de l’Ouest (RPO) avec pour siège
Bafoussam.
 Représentation Régionale du Nord-Ouest (RPNO) avec pour siège
Bamenda.
 Représentation Régionale du Sud (RPS) avec pour siège Ebolawa.
 Représentation Régionale du Sud-ouest (RPSO) avec pour siège Buea.
 Les agences commerciales : Placées sous l’autorité des Directions et
Représentations Régionales, les agences commerciales servent de points
de contact entre CAMTEL et sa clientèle.

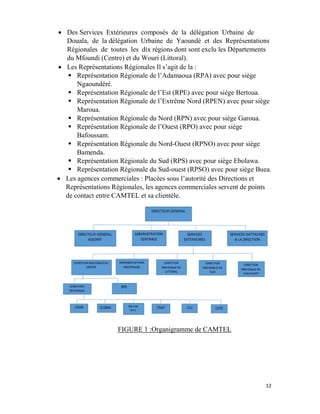

FIGURE 1 :Organigramme de CAMTEL

13. 13

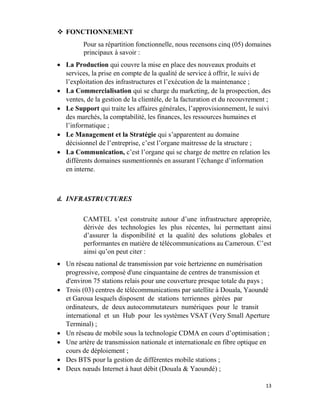

 FONCTIONNEMENT
Pour sa répartition fonctionnelle, nous recensons cinq (05) domaines
principaux à savoir :
 La Production qui couvre la mise en place des nouveaux produits et
services, la prise en compte de la qualité de service à offrir, le suivi de
l’exploitation des infrastructures et l’exécution de la maintenance ;
 La Commercialisation qui se charge du marketing, de la prospection, des
ventes, de la gestion de la clientèle, de la facturation et du recouvrement ;
 Le Support qui traite les affaires générales, l’approvisionnement, le suivi
des marchés, la comptabilité, les finances, les ressources humaines et
l’informatique ;
 Le Management et la Stratégie qui s’apparentent au domaine
décisionnel de l’entreprise, c’est l’organe maitresse de la structure ;
 La Communication, c’est l’organe qui se charge de mettre en relation les
différents domaines susmentionnés en assurant l’échange d’information
en interne.
d. INFRASTRUCTURES
CAMTEL s’est construite autour d’une infrastructure appropriée,
dérivée des technologies les plus récentes, lui permettant ainsi
d’assurer la disponibilité et la qualité des solutions globales et
performantes en matière de télécommunications au Cameroun. C’est
ainsi qu’on peut citer :
 Un réseau national de transmission par voie hertzienne en numérisation
progressive, composé d'une cinquantaine de centres de transmission et
d'environ 75 stations relais pour une couverture presque totale du pays ;
 Trois (03) centres de télécommunications par satellite à Douala, Yaoundé
et Garoua lesquels disposent de stations terriennes gérées par
ordinateurs, de deux autocommutateurs numériques pour le transit
international et un Hub pour les systèmes VSAT (Very Small Aperture
Terminal) ;
 Un réseau de mobile sous la technologie CDMA en cours d’optimisation ;
 Une artère de transmission nationale et internationale en fibre optique en
cours de déploiement ;
 Des BTS pour la gestion de différentes mobile stations ;
 Deux nœuds Internet à haut débit (Douala & Yaoundé) ;

14. 14
 Deux stations terriennes (Douala-Bépanda et Yaoundé-Zamengoé) ;
 Un backbone en fibre optique de 10Gb extensible à 40x10Gb, celui-ci
couvre les principaux grands axes ;
 Un réseau de téléphonie fixe bâti sur l’architecture NGN donc Trois Soft
Switch (02 à Yaoundé : ZTE & HUAWEI, 01 à Douala : ZTE) ;
e. SERVICES ET REALISATION
 SERVICES
L’entreprise CAMTEL est l’opérateur public de téléphonie au
Cameroun. Au rang des services qu’il fournit, on peut citer
principalement :
 La téléphonie fixe ;
 La téléphonie mobile type CDMA ;
 internet (par Dial-up, ADSL, VSAT, Wireless) ;
 REALISATION
Aujourd’hui, CAMTEL est le pilier de la technologie au
Cameroun. Ses multiples actions en sont la preuve à travers les
réalisations suivantes :
 Réseau d'accès en technologie CDMA (Code Division Multiple Access) ;
 Pose de la fibre optique Douala / Yaoundé ;
 Liaison en fibre optique Kribi- Lolodorf ;
 Numérisation des artères de Transmission (en cours) ;
 Implémentation des services à valeur ajoutée ;
 Extension et modernisation du réseau Internet, Extension du réseau de
publiphone (Téléphonie de masse).
II. PRESENTATION DU SERVICE D’ACCUEIL (SRAF CENTRE)
Le SRAF (Section Réseaux d’Accès Filaire) est une unité du
Centre de Réseaux d’Accès Filaire (CRAF) qui est placé sous
l’autorité d’un Chef de Centre, le (CRAF) assure l’exploitation et la
maintenance des nœuds de raccordement d’abonnés filaires (URAD,
MSAN, DSLAM) et des réseaux d’accès associés de sa zone de

15. 15
compétence. Il produit un reporting hebdomadaire des activités et
des résultats à l’attention de la hiérarchie.
Le CRAF est organisé comme suit :
 Le Bureau d’Ordre ;
 La Section Nœuds d’Accès ;
 La Section Réseaux d’Accès Filaires ;
 La Section Statistiques et Reporting.
En ce qui concerne le SRAF, elle est placée sous l’autorité d’un Chef
de Section, la Section Réseaux d’Accès Filaires est chargée :
• de la réalisation des études sur documents ;
• de l’attribution des paires en transport ;
• de la maintenance des câbles multipares et à fibres optiques du
réseau d’accès ;
• de l’analyse du bilan optique du réseau de distribution optique
jusqu’au FAT (PC optique) ;
• de l’implantation et la maintenance des infrastructures du réseau
d’accès (poteaux,
chambres, conduites, etc.) ;
• du remplacement et de la sécurisation des dalles
endommagées ou manquantes ;
• de la réalisation des travaux de des saturation et d’extension du
réseau d’accès ;
• de la réalisation et du suivi des indicateurs de performance et
de productivité ;
• de la production d’un reporting quotidien des activités et des
résultats.
Cette section comprend des Techniciens d’intervention Réseaux et
des Surveillants Réseaux.

16. 16
CHAPITRE2: PRESENTATION DES ACTIVITES
EFFECTUEES AU SRAF
I. ACTVITEES DU SETEUR CUIVRE
Nous avons effectué notre stage dans cette section pour une durée
de trois (3) semaines allant du 22 juillet au neuf (9) AOUT 2019.
Pour avoir une idée plus approfondie sur le cuivre, nous nous
sommes entretenus avec M. BEYONG. A l’issue de cet entretien,
nous avons retenus :
 L’architecture du réseau cuivre pour le service voix qui s’étend comme
suit : Autocommutateurs-Répartiteurs-Sous répartiteurs-PC-
Conjoncteur-poste téléphonique
 La constitution du réseau qui est soit en souterrain ou en aérien
composé des câbles de transport d’une capacité allant de 900 à 56
paires ;
 Les appuis les plus utilisés qui sont les appuis couplés et moisés ;
 La distance requise entre deux (2) chambres de raccordement qui est
de 297 mètres ;
 La localisation des 14 sous répartitions(SR) que compte Yaoundé
centre. Nous pouvons énumérer quelques-unes.
– SR CO1 : pharmacie du soleil ; et la SR CO5 : voirie municipale ;
 Les points de coupures qui sont les Répartiteurs ; SR et PC
 Les ouvrages du réseau de transport qui sont les chambres et les
canalisations
 La localisation des MSAN de Yaoundé centre
 Les 7 couleurs de bases du cuivre qui sont : blanc-bleu-jaune-marron-
noir-rouge-vert et les 4 couleurs d’accompagnements qui sont :gris-
incolore-orange-violet
 La distance entre les appuis qui est de 50m en zone urbaine et de 70m
en zone rurale
 Les essences des appuis qui sont :le calitus , le sapin ,le Mezen,
l’épisséa… Et l’essence la plus utilisée à CAMTEL est le calitus
 La profondeur d’implantation des appuis simple(« Longueur de l’appui
/10 » + 0.7m) et moisés(Longueur de l’appui /10 » + 0.7m +0.5m)
 Les défauts qui peuvent être :les isolements , les boucles ;les mélanges
…

17. 17
Nous avons poursuivi notre stage par des sorties sur le terrain ou nous
avons réalisé :
 La fiabilisation des MSAN ;SR et PC
 L’installation des lignes téléphoniques chez le client
 Le dépannage des lignes téléphoniques de certains clients
 Le réaménagement de certaines chambres
 L’implantation des appuis
II. ACTIVITEES DU SECTEUR FIBRE OPTIQUE
En ce qui concerne la section fibre optique, notre stage s’est
étendu pour une période de 4 semaines allant du 13 AOUT au 6
SEPTEMBRE 2019 .
Pour avoir une idée plus approfondie sur la fibre optique, nous
nous sommes entretenus avec M.MEYONGO.A l’issue de cet
entretien, nous avons retenus :
 L’architecture du réseau de distribution de la fibre optique qui s’étend
comme suit :l’OLT-l ’ODF-FDT-FAT-TB-ATB-ONT
 La localisation des FDT que compte yaoundé centre dont
-FDT1 : hôtel de ville et FDT2 :centre pilote pour ne citer que celles là
 Les 12 couleurs de base de la fibre optique qui sont :bleu-orange-vert-
brun-gris-blanc-rouge-noir-jaune-violet-rose-turquoise
Nous avons poursuivi notre stage par des sorties sur le terrain ou nous
avons réalisé :
 Installation des lignes téléphoniques
 Dépannage des FAT
 Réaménagement des chambres
 Localisation des clients
 Etude de la localisation des client en vue d’une installation

18. 18
PARTIE 2 : THEME DU STAGE:
PRINCIPE DE DEPLOIEMENT D’UN RESEAU ODN
CHAPITRE 1 : GENERALITE SUR LA FIBRE OPTIQUE
I. COMPOSITION
La fibre optique est un fil transparent très fin qui est utilisée pour
conduire de la lumière entre deux lieux distants de plusieurs
centaines voire milliers de kilomètres, elle possède un grand nombre
de propriétés remarquable qui en font un support physique excellent
pour les télécommunications. Le signal lumineux transmis est codé
par une variation d’intensité, Il est capable de transmettre une grande
quantité d’information.
Une fibre optique comprend un cœur de silice de haut indice de
réfraction, d’une enveloppe de silice pure de plus faible indice de
réfraction, le tout entouré d’une gaine protectrice répartie en
plusieurs couches flexibles. Dans le domaine des
télécommunications optique, le matériau privilégié est la silice très
pure car elle présente des pertes optiques très faibles.
Figure 2 : Structure de la fibre optique

19. 19
II. TYPES DE FIBRES OPTIQUES
1. FIBRES OPTIQUES MULTIMODE
 La fibre à saut d’indice
L’indice du cœur n’est pas constant (50 micromètre ; 62,5
micromètre ; 100 micromètre). Conséquence, la lumière se propage
en segments de droites (zig zags) dans le cœur de la fibre. Une telle
fibre présent un inconvénient majeur, a dispersion. En effet plusieurs
rayons lumineux se propageant à la même vitesse parcourent des
distances différentes, leurs durées de parcours sont donc différentes.
Certains rayons arrivent à l’autre bout de la fibre avant d’autres, ce
qui produit l’étalement : c’est la dispersion modale. Ce phénomène
limite la bande passante de la fibre.
Figure 3 : propagation du signal dans la fibre à saut d’indice
a) Section de profil d’indice d’une fibre multimode à saut d’indice ;
b) Le chemin optique emprunté par les rayons lumineux
 La fibre à gradient d’indice
Le cœur se caractérise par un indice variable qui augmente
progressivement de l’interface gaine-cœur jusqu’à au centre de la
fibre. Ici, les rayons lumineux vont emprunter des chemins
différents, mais un choix judicieux du profil d’indice du cœur permet
de tendre vers des temps de parcours voisins et donc réduire
l’étalement du signal.

20. 20
Figure 4 : Propagation de la lumière dans la fibre à gradient d’indice
a) Section de profil d’indice d’une fibre multimode à gradient
d’indice ;
b) Le chemin optique emprunté par les rayons lumineux
2. FIBRES OPTIQUES MONOMODE
La fibre monomode dont le cœur est si fin que le chemin de
propagation des différents modes est pratiquement directe. La
dispersion modale devient quasiment nulle, il n’y a qu’un seul mode
de propagation car les dimensions du cœur sont du même ordre que
la longueur d’onde du signal et l’ouverture numérique très faible.
Pour une fibre monomode son diamètre du cœur est de 9 μm le plus
souvent. La gaine est 125μm, elle a une bande passante très élevée
(de l’ordre du THz.km), son atténuation est 0,5dB/km à 1.3μm et
0,2dB/km à 1,5μm, son raccordement très délicat. Elle est utilisée
essentiellement par les opérateurs de télécommunication.
Actuellement des liaisons de 100 à 300km sans répéteurs sont
possibles. La tendance est de réduire encore le cœur (vers 2μm), de
travailler dans la bande des 1,5μm avec plusieurs longueurs d’ondes.
La silice est dopée à l’erbium.

21. 21
Figure 5 :Propagation du signal dans la fibre monomode
a) Section de profil d’indice d’une fibre monomode ;
b) Le chemin optique emprunté par les rayons lumineux est unique
III. AVANTAGES ET INCONVENIENTS DE LA FIBRE OPTIQUE
 AVANTAGES
Les principaux avantages apportés par la fibre optique sont les
suivants :
 Très large bande passante, de l’ordre de 1 GHz pour 1 km, qui permet le
multiplexage sur un même support de très nombreux canaux, comme le
téléphone, la télévision, etc.
 Grande légèreté, le poids d’un câble optique par unité de longueur, de
l’ordre de quelques grammes au kilomètre, étant environ neuf fois plus
faible que celui d’un câble conventionnel.
 Très faible atténuation, qui permet d’envisager un espacement important
des points de régénération des signaux transmis. Le pas de régénération
est supérieur à 10 km, alors que, sur du câble coaxial, il est de l’ordre de 2
à 3 km.
 Excellente qualité de la transmission. Une liaison par faisceau lumineux
est, par exemple, insensible aux orages, aux étincelles et au bruit
électromagnétique.
 Absence de rayonnement, ce qui rend son emploi particulièrement
intéressant pour les applications militaires.
 Résistance à conditions environnementales adverses. Moins d’influence
des liquides corrosifs, gaz et variations de température.

22. 22
 INCONVENIENTS
L’emploi de la fibre optique présente quelques inconvénients qui
permettent d’utiliser avec succès le câble cuivre :
 Difficultés de raccordement aussi bien entre deux fibres qu’entre une fibre
et le module d’émission ou de réception.
 Dérivations difficiles à réaliser, l’affaiblissement qui découle dépassant
souvent 5 dB.
 Les interfaces électriques/optiques ainsi que les connecteurs sont d’un
prix élevé.
 Dispersion chromatique (élargissement du signal entre le début et la fin de
la fibre).
 Coût d’exploitation élevé.
IV. DOMAINS D’APPLICATIONS DE LA FIBRE OPTIQUE
La fibre optique est utilisée dans plusieurs domaines, nous
pouvons citer :
 Défense : Souvent associés au radar, omniprésents en défense, les
équipements optroniques apportent leurs avantages en discrétion (quand
ils émettent, leur émission est plus directive que celle du radar) et en
précision angulaire, qualité traditionnelle de l’optique. L’optronique
permet d’améliorer l’observation sur le champ de bataille, pour l’aide à la
navigation, le pilotage, la reconnaissance et l’identification de cibles, le
guidage d’armement. Pour neutraliser ces équipements très efficaces, les
contre-mesures optroniques sont en très fort développement.
 Spatial : L’optronique spatiale intervient dans l’aide à la navigation des
satellites (senseurs d’horizon ou d’étoiles), l’observation de la terre et de
l’espace, le suivi des ressources terrestres, l’astronomie, Il existe aussi des
programmes de recherche en télécommunications spatiales par laser,

23. 23
destinés aux transmissions à très grandes distances, par exemple entre
satellites géostationnaires et satellites à orbites basses.
 Télécommunications : Parmi les raisons qui expliquent l’emploi
croissant des fibres optiques en télécommunications, on peut citer : faibles
pertes, bandes passantes élevées, légèreté, encombrement réduit,
possibilité d’exposition à des tensions élevées, absence d’étincelles, de
conduction, de boucles de masse, de rayonnement, insensibilité aux
perturbations optiques ou électromagnétiques, …. Des terminaux à fibre
optique de hautes capacités sont maintenant disponibles à coûts
compétitifs
 Grand public : L’image prend une place grandissante dans la vie
quotidienne, et les dispositifs optroniques « grand public» accompagnent
cette explosion de l’audiovisuel, aussi bien dans la prise d’image que dans
la visualisation (caméscopes, appareils photographiques numériques,
écrans de projection, lecteurs de disques compacts, …).
 Recherche scientifique : Beaucoup de capteurs optroniques sont
impliqués dans les projets scientifiques de grande envergure, tels que celui
du Laser Mégajoule au CEA, en astronomie, de même que dans les
laboratoires de recherche, universitaires et industriels.
 Médical : Le domaine médical utilise un nombre grandissant de
dispositifs optroniques, aussi bien pour les diagnostics (thermographie,
imagerie laser) que pour les soins eux-mêmes (chirurgie, épilation laser).

24. 24
CHAPITRE 2 : DEPLOIEMENT DE L’ODN : CAS DE
CAMTEL
I. ARCHITECTURE
Pour le déploiement de la fibre optique à CAMTEL, les
techniciens utilisent la technologie GPON (Gigabit Passive Optical
Network) qui est l’une des plus connus. Le GPON a une architecture
point to point pour desservir les clients des liaisons spécialisée (LS)
et une architecture point to multipoint pour desservir les autres
clients. Il est beaucoup plus utilisé dans le cadre du déploiement des
réseaux FTTX parmi lesquels la FTTH (fiber to the home), la FTTO
(fiber to the office et la FTTN (fiber to the node) pour ne citer que
ceux-là.
Le réseau de distribution optique de Camtel est constitué
principalement des FDT (fiber distribution terminal) et des FAT
(fiber access terminal) qui acheminent les services qu’offrent cet
opérateur à ses clients à savoir les données, la tv et la voix.
En ce qui concerne l’architecture de ce réseau, nous commençons
par présenter l’architecture de la FTTH.
Partant du central, nous avons les équipements suivants :
L’OLT (Optical line terminal) : est un équipement actif qui initie le
réseau de distribution optique pour le cas de la FTTH

25. 25
L’ODF (Optical distribution frame) : est un équipement intelligent
qui connecte les FDT
La FDT (fiber distribution terminal) : est un équipement passif qui
alimente les FAT.
La FAT (fiber access terminal) : est un équipement passif qui
alimente les clients

26. 26
La TB (terminal box) : est un équipement passif
L’ATB (access terminal box) : est un équipement passif
L’ONT (Optical network terminal) : est un équipement actif installer
chez l’abonné lui permettant ainsi de bénéficier des services auxquels
il a souscrit
II. PRINCIPE DE DEPLOIEMENT

27. 27
Pour déployer un réseau de distribution optique, il faut d’abord
étudier la demande (c’est-à-dire connaitre les zones où les clients ont
besoin des services et connaitre le nombre de client par zone),
estimer le nombre de ligne à déployer en y ajoutant des lignes
d’extensions.

28. 28
CONCLUSION GENERALE
Le travail que nous venons d’achever portait sur le thème : «
PRINCIPE DE DEPLOIEMENT DE L’ODN ». Pour y parvenir
nous avons fait un bref résumé sur le câble fibre optique en générale,
par la suite nous avons présenté le déploiement de l’ODN enfin nous
avons réalisé des cas pratiques avec les descentes sur le terrain ;
