Réseaux mobiles
- 1. Réseaux Mobiles 2G /3G / 4G Réalisé par: Hibatallah AOUADNI Ines HACHICHA Khouloud KAMMOUN 12015/2016

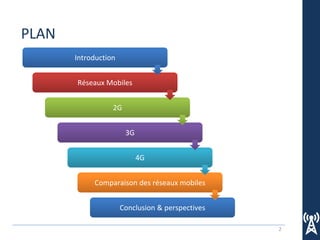

- 2. 2 PLAN Introduction Réseaux Mobiles 2G 3G 4G Comparaison desréseaux mobiles Conclusion & perspectives
- 3.
- 4.
- 5.

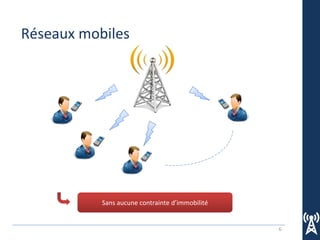

- 6. 6 Réseaux mobiles Sans aucunecontrainte d’immobilité

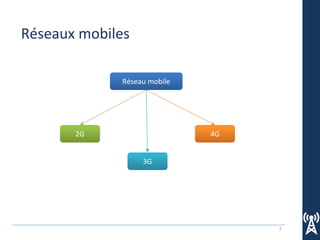

- 7.
- 8. 8 2G 2éme génération deréseau mobile

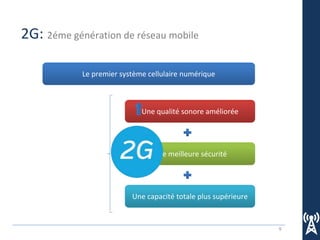

- 9. 9 2G: 2éme générationde réseau mobile Le premier système cellulaire numérique Une qualité sonore améliorée Une meilleure sécurité Une capacité totale plus supérieure

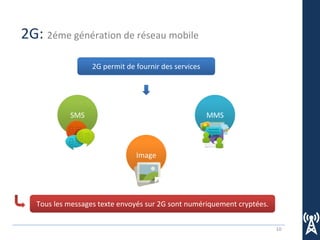

- 10. 10 2G: 2éme générationde réseau mobile 2G permit de fournir des services SMS Image MMS Tous les messages texte envoyés sur 2G sont numériquement cryptées.
- 11. 11 2G: 2éme générationde réseau mobile Technologies différentes Atteindre un débit moyen et maximal 2G : GSM 2.5G : GPRS 2.75G : EDGE Débit maximal de 9.6kb/s Transmettre la voix et les données numériques de faible volume L’intégration du protocole IP dans la communication commuté du GSM la transfert de données par paquets l’interconnexion des terminaux cellulaires avec le réseau Internet Optimiser la partie radio d’un réseau mobile Augmenter les débits de téléchargements Le débit théorique est 171,2kb/s et 48kb/s en pratique Atteindre des débits en théorie 384kb/s et en pratique 171kb/s

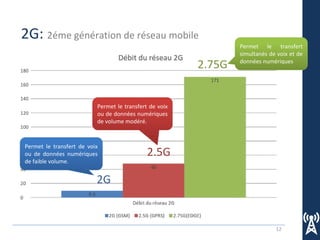

- 12. 12 2G: 2éme générationde réseau mobile 2G Permet le transfert de voix ou de données numériques de faible volume. 2.5G Permet le transfert de voix ou de données numériques de volume modéré. 2.75G Permet le transfert simultanés de voix et de données numériques
- 13. 13 3G 3éme génération deréseau mobile

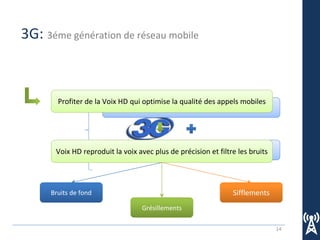

- 14. 14 3G: 3éme générationde réseau mobile Recevoir internet sur votre mobile Passer vos appels en haute définition Profiter de la Voix HD qui optimise la qualité des appels mobiles Voix HD reproduit la voix avec plus de précision et filtre les bruits Bruits de fond Grésillements Sifflements
- 15. 15 3G: 3éme générationde réseau mobile Le réseau 3G est plus rapide que le réseau 2G Regarder vidéos en streaming Utiliser des applications Télécharger des pièces jointes Télécharger des photos Appeler en visiophonie Le téléchargement d’un fichier de 1Mo s’effectue en 4 secondes Débit théorique maximum de 14.4 Mbit/s Si vous n'êtes pas dans une zone couverte par la 3G, votre connexion bascule automatiquement en Edge.

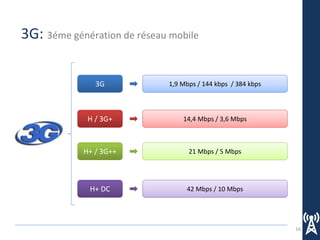

- 16. 16 3G: 3éme générationde réseau mobile 3G 1,9 Mbps / 144 kbps / 384 kbps H / 3G+ 14,4 Mbps / 3,6 Mbps H+ / 3G++ 21 Mbps / 5 Mbps H+ DC 42 Mbps / 10 Mbps
- 17. 17 4G 4éme génération deréseau mobile

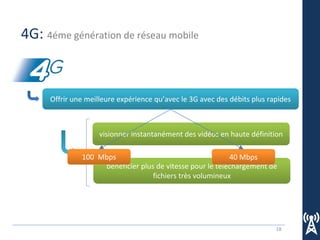

- 18. 18 4G: 4éme générationde réseau mobile Offrir une meilleure expérience qu’avec le 3G avec des débits plus rapides visionner instantanément des vidéos en haute définition bénéficier plus de vitesse pour le téléchargement de fichiers très volumineux 100 Mbps 40 Mbps

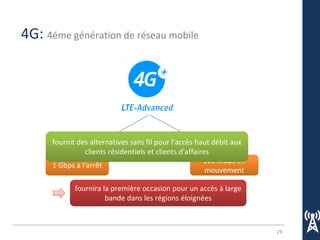

- 19. 19 4G: 4éme générationde réseau mobile 1 Gbps à l'arrêt 100 Mbps en mouvement fournit des alternatives sans fil pour l'accès haut débit aux clients résidentiels et clients d'affaires fournira la première occasion pour un accès à large bande dans les régions éloignées

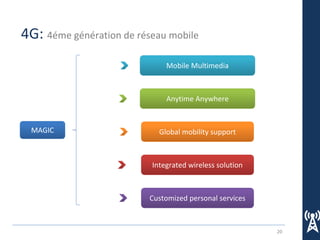

- 20. 20 4G: 4éme générationde réseau mobile MAGIC M Mobile Multimedia A Anytime Anywhere G Global mobility support I Integrated wireless solution C Customized personal services
- 21. 21 4G: 4éme générationde réseau mobile énients mme plus de batterie e à implémenter n matériel compliqué ges vialité vitesse rt média interactif capacité
- 22.

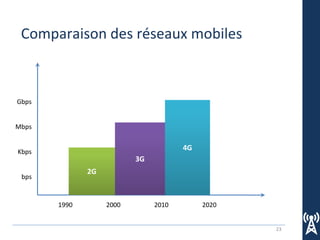

- 23. 23 Comparaison des réseauxmobiles 1990 2000 2010 2020 bps Kbps Mbps Gbps 2G 3G 4G

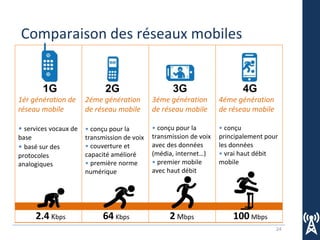

- 24. 24 Comparaison des réseauxmobiles 1ér génération de réseau mobile • services vocaux de base • basé sur des protocoles analogiques 2éme génération de réseau mobile • conçu pour la transmission de voix • couverture et capacité amélioré • première norme numérique 3éme génération de réseau mobile • conçu pour la transmission de voix avec des données (média, internet…) • premier mobile avec haut débit 4éme génération de réseau mobile • conçu principalement pour les données • vrai haut débit mobile 1G 2G 3G 4G 2.4 Kbps 64 Kbps 2 Mbps 100 Mbps
- 25.
- 26.
- 27.
- 28. 28 Conclusion & perspective 2.75G 3G 4G 2G 2.5G lavitesse de chargement d'une page Web la vitesse de transfert des photos ou des vidéos la qualité des communications 5G Quel est le futur du 4G durant ces années?
- 29. 29 Merci pour votreattention
Notes de l'éditeur
- #2 Bonjour tout le monde, Nous avons le plaisir, aujourd’hui, de vous présenter notre travail intitulé « réseaux mobiles », réalisé par mes collégues … , … et moi-même. Cet exposé sera organisé comme suit:
- #3 Commençant par l’introduction qui nous dirigeons à définition de réseau mobile et ses genres spécifiant le 2G, 3G et 4G, en on clôture notre présentation par une comparaison entre ces réseaux mobiles et une conclusion

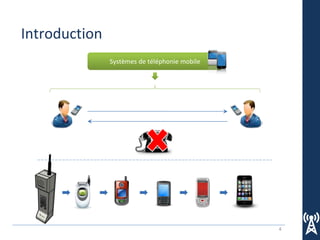

- #5 Dès les années 80, l’évolution technologique voit l’apparition sur le marché de systèmes de téléphonie mobile, (1) qui permettent à leurs abonnés d’appeler et être appelés (2) sans dépendre d’une ligne fixe. (3) On se rappelle encore de ces premiers systèmes, plus transportables que portables, plus proches des dimensions d’une petite valise que de celles d’un smartphone d’aujourd’hui.
- #6 Alors la question que suppose, c’est quoi spécifiquement le réseau mobile?
- #7 (1) Bien, Un réseau mobile est un système de réseau téléphonique qui fonctionne grâce à des fréquences formant un spectre hertzien. Ce réseau permet à des millions d'utilisateurs de téléphoner en même temps tout en étant en mouvement, (2) sans aucune contrainte d'immobilité.
- #8 Bref, Il existe plusieurs générations de réseau mobile. Les principales sont : 2G 3G 4G
- #9 Commençant par le 2G
- #10 (1) 2G est le premier système cellulaire numérique, qu'a été lancé début des années 1990, (2) offrant une qualité sonore améliorée, une meilleure sécurité et une capacité totale supérieure.
- #11 Aussi, la Technologie 2G a permis aux différents réseaux de téléphonie mobile de fournir des services (1) tels que les messages texte bien connu par SMS, les messages image et MMS, c’est l’abréviation de messages multimédias multiples. (2) Tous les messages texte envoyés sur 2G sont numériquement cryptées, permettant le transfert de données de telle sorte que seul le destinataire prévu peut recevoir et lire.
- #12 La 2G a vu se succéder technologies différentes permettant d'atteindre un débit moyen et maximal à chaque fois plus élevé, notant: 2G bien connu par GSM, 2.5G connu par GPRS, 2.75G ou bien EDGE (3) Commençons par le GSM, La norme GSM autorise un débit maximal de 9,6 kb/s, (4) ce qui permet de transmettre la voix ainsi que des données numériques de faible volume (5) Passant à 2.5G ou bien GPRS, Elle offre l’intégration du protocole IP dans la communication commutée du GSM, (6) et permet l’interconnexion des terminaux cellulaires avec le réseau Internet déjà bien développé et la transfert de données par paquets, (7) avec des débits théoriques maximums 171,2 kb/s et 48 kb/s en pratique. (8) Le 2.75G ou Plus communément appelé EDGE, vise à optimiser la partie radio d’un réseau mobile sur la partie "données" afin d’augmenter les débits de téléchargements. (9) En théorie EDGE permet d'atteindre des débits allant jusqu’à 384 kb/s, 171 kb/s en pratique.
- #13 GSM(2G): permet le transfert de voix ou de données numériques de faible volume. débit 9, kbps. moyenn : 9,6 kbps (2) GPRS(2.5G): permet le transfert de voix ou de données numériques de volume modéré. débit : minimum 21,4 kbps maximum 171,2 kbps. moyenne: 48 kbps (3) EDGE(2.75): permet le transfert simultanés de voix et de données numériques. débit : minimum 43,2 kbps maximum 345,6 kbps. moyenne: 171 kbps
- #14 Je cède la parole à ma collègue
- #15 Aujourd’hui, le réseau mobile 3G est le plus étendu autour de monde. (1) Il vous permet de recevoir internet sur votre mobile, et aussi de passer vos appels en haute définition depuis votre équipement compatible. (2) C’est-à-dire, vous pouvez profiter de la Voix HD qui optimise grandement la qualité de tous vos appels mobiles. (3) Et c’est grâce à la technologie à large bande (bien connu par Wideband Adaptive Multi Rate), la Voix HD reproduit votre voix avec plus de précision (4) et filtre les bruits comme les bruits de fond, les grésillements et les sifflements.
- #16 Bien évidement, le réseau 3G est plus rapide que le réseau 2G. (1) Alors, vous pouvez ainsi utiliser vos applications, télécharger des pièces jointes dans vos e-mails, télécharger des photos, regarder des vidéos en streaming, appeler en visiophonie. (2) Avec la 3G, le téléchargement d'un fichier de 1 Mo s'effectue en seulement 4 secondes. (3) C’est-à-dire, vous profitez d'un débit théorique maximum de 14.4 Mbit/s. (4) Bien, une petite remarque, Si vous n'êtes pas dans une zone couverte par la 3G, votre connexion bascule automatiquement en Edge.
- #17 Même le 3G a vu se succéder technologies différentes , citons: 3G: 1,9 Mbps dans des conditions idéales /144 kbps zone rurale, 384 kbps zone urbaine H / 3G+ : ou bien HSPA; 14,4 Mbps / 3,6 Mbps H+ / 3G++ : HSPA+; 21 Mbps / 5 Mbps H+ DC: Dial Carrier HSPA+; 42 Mbps / 10 Mbps
- #18 Je cède la parole à ma collègue Passant maintenant à 4G,
- #19 4G permet d'offrir une meilleure expérience qu’avec le réseau 3G avec des débits encore plus rapides. En théorique, 4G offre une vitesse de téléchargement "jusqu'à 100 Mbit / s" mais en réalité, vous trouverez la vitesse moyenne de téléchargement est d'environ 40 Mbit / s. Il permet de bénéficier plus de vitesse pour le téléchargement de fichiers très volumineux et de visionner instantanément des vidéos en haute définition.
- #20 La 4G a vu se succéder la technologie 4G+ 4G+ : LTE-Advanced ; 1 Gbps à l'arrêt, > 100 Mbps en mouvement (1) fournit des alternatives sans fil pour l'accès haut débit aux clients résidentiels et clients d'affaires (2) En outre, 4G fournira la première occasion pour un accès à large bande dans les régions éloignées
- #21 l'un du terme générique utilisé pour décrire 4G est MAGIC: (1) Mobile Multimedia = Multimédia Mobile (2) Anytime Anywhere = N'importe quand n'importe où (3) Global mobility support = Le soutien mondial de la mobilité (4) Integrated wireless solution = Solution sans fil intégrée (5) Customized personal services = Services personnels personnalisés
- #22 Bref, on liste les avantages de 4G: support multimédia interactif convivialité haute vitesse, haute capacité et à faible coût par bit Les inconvénient de 4G: consomme plus de batterie difficile à implémenter besoin de matériel compliqué
- #24 Sur les smartphones, les vitesses de téléchargement plus élevées peuvent être trouvés sur les réseaux mobiles 4G. Les réseaux mobiles 3G offrent également de très bonnes vitesses, tandis que les réseaux mobiles 2G suffisent seulement pour navigation Web de base (wap) et e-mail. 2G: 1992 avec un débit de 9kps jusqu’à 384 kbps 3G: 2001 avec un débit de 384 kbps jusqu’à 42Mbps 4G: 2011 avec un débit de 40Mbps jusqu’à 1Gbps
- #25 Bien, dans ce tableau, on va récapituler et comparer tous les générations de réseaux mobiles. Ce que nous conduire à mentionner la 1ér génération de réseau mobile, en bref, la 1G est une norme de télécommunication analogique qu’a été introduite dans les années 1980 et s’est poursuivie jusqu'à ce qu'il soit remplacé par télécommunications numériques 2G. Cette génération nous offre juste des services vocaux puisqu’elle est basé sur des protocoles analogique, alors on peut dire que la vitesse moyenne est de 2.4Kbps à proximité. la 2éme génération est conçu pour la transmission numérique de voix, aussi elle améliore la couverture et la capacité avec une vitesse moyenne de 64Kbps. Tant que la 3G est conçu pour la transmission de voix et des données multimédia ainsi la connexion à l’internet, et c’était la premier génération avec haut débit d’une vitesse moyenne de 2Mbps. finalement pour la 4G, notre petit bon homme à sauter la barrière avec une vitesse moyenne de 100Mbps ☺
- #26 Maintenant, on va montrer la différence entre 2G et 3G via une vidéo
- #27 Maintenant, on va montrer la différence entre 3G et 4G via une vidéo
- #28 Finalement, on conclue…
- #29 Selon le type de réseau, la connexion à Internet sur le téléphone sera plus ou moins de bonne qualité et performant. (1) Le type de réseau détermine la vitesse de chargement d'une page Web, la vitesse de transfert des photos ou des vidéos et plus généralement la qualité des communications. (2) Après la 4G , la 5G devrait être déployée par les opérateurs aux alentours de 2020. Quel est le futur du 4G durant ces années?
- #30 Merci pour votre attention, en attendant vos questions..
