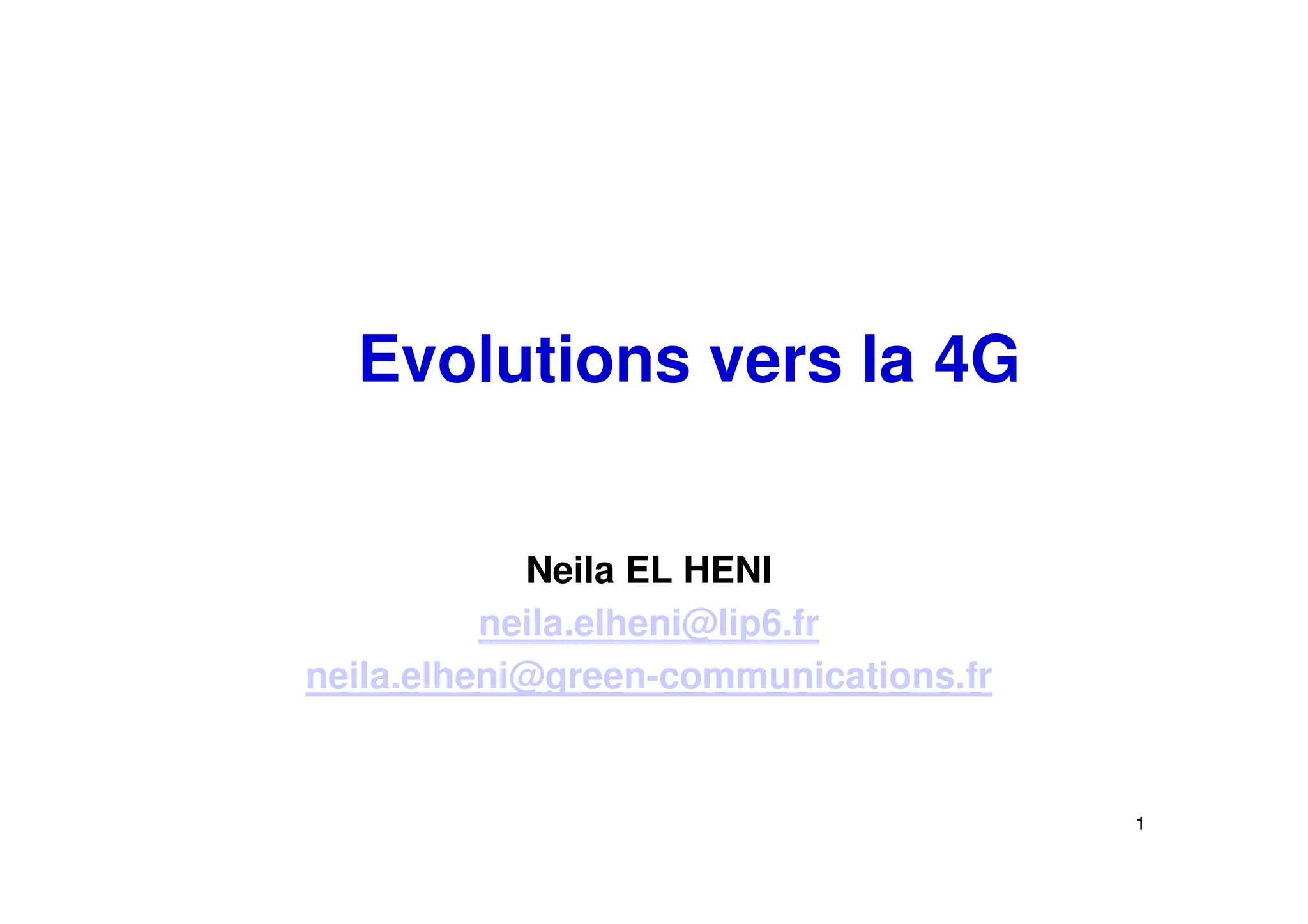

Evolutions vers la 4G


            Neila EL HENI
          neila.elheni@lip6.fr
neila.elheni@green-communications.fr


                                       1

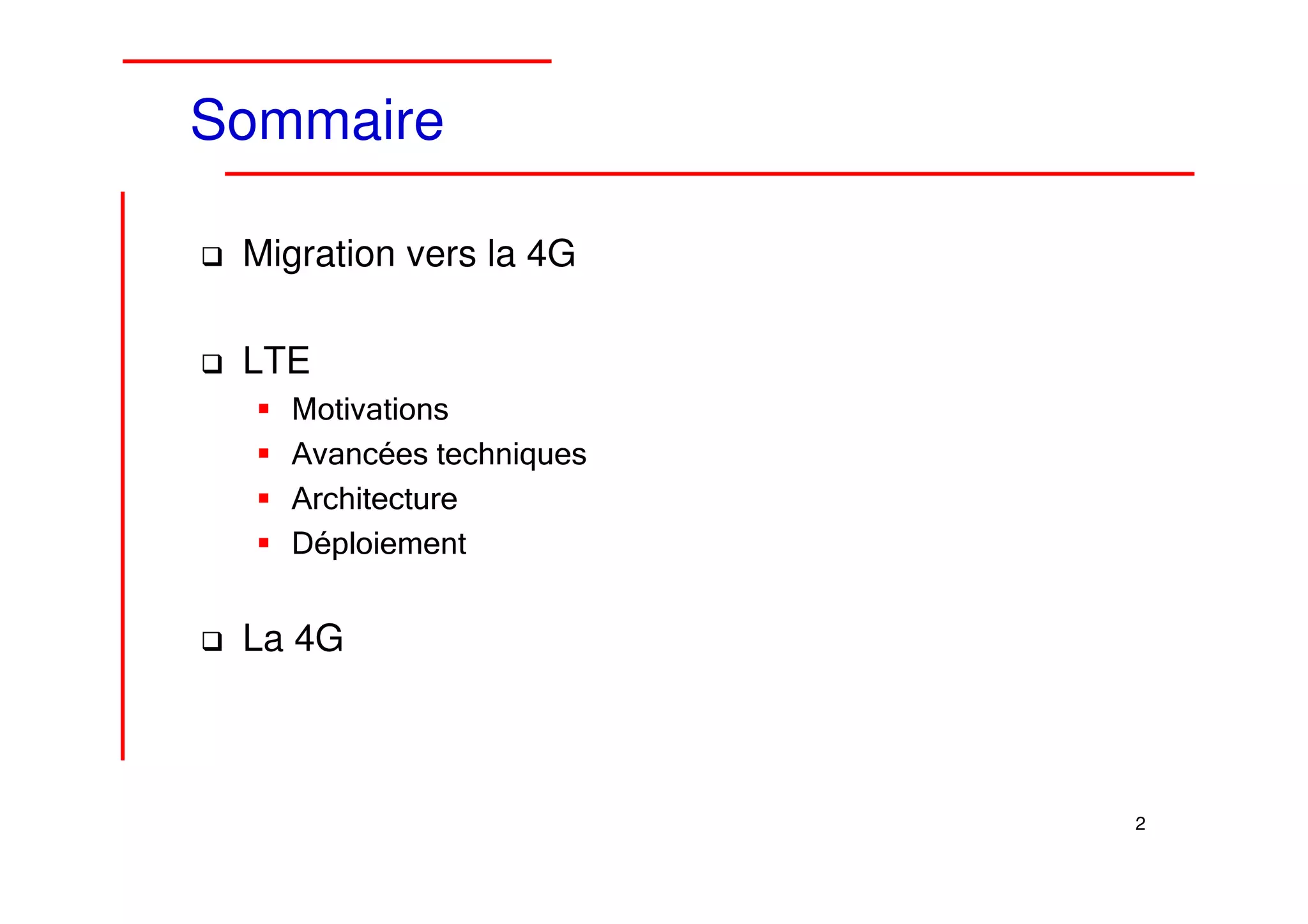

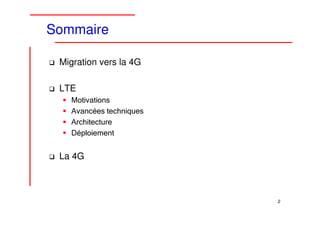

Sommaire

 Migration vers la 4G

 LTE
   Motivations
   Avancées techniques
   Architecture
   Déploiement


 La 4G



                         2

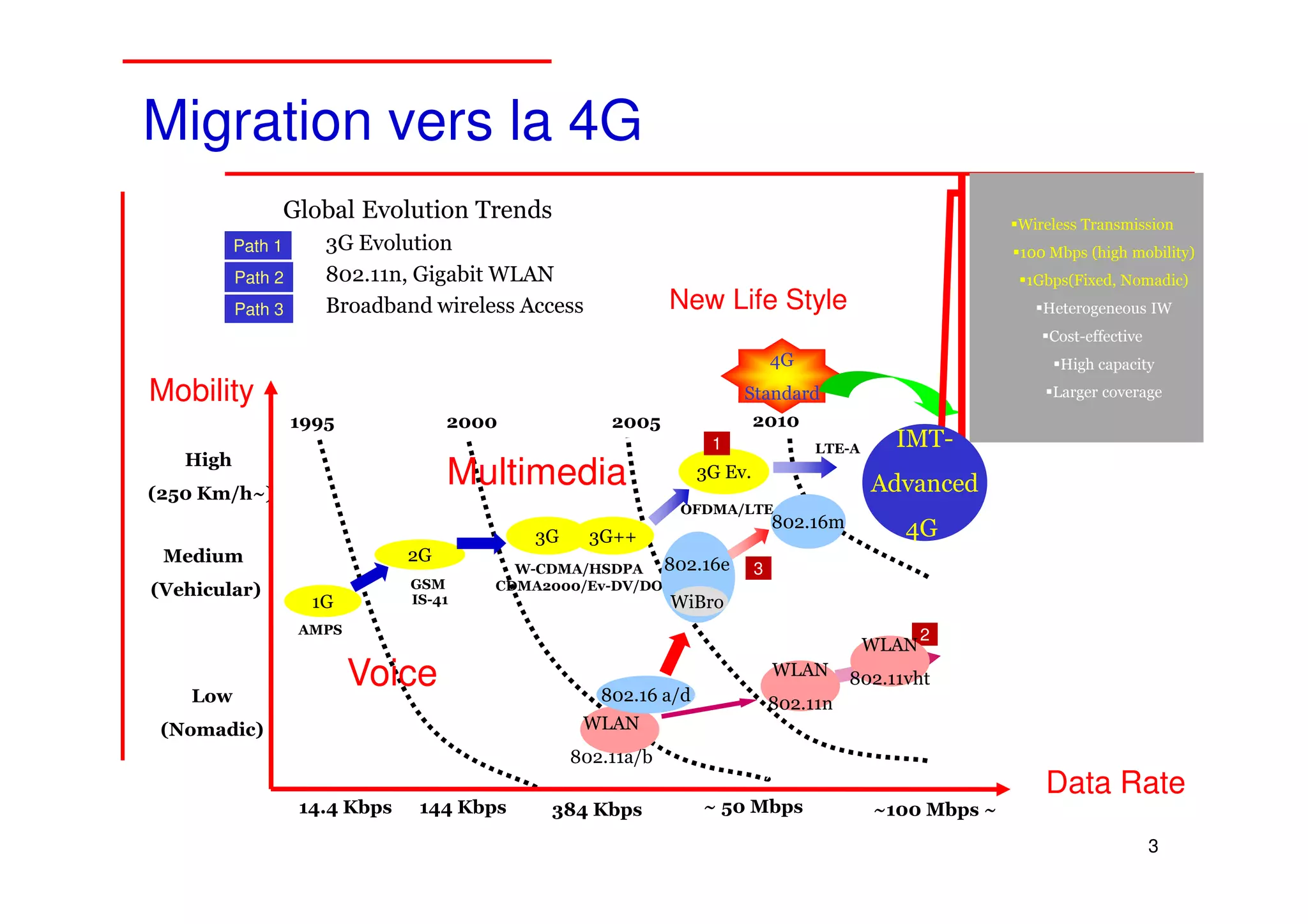

Migration vers la 4G
                   Global Evolution Trends                                                               Wireless Transmission
           –
          Path 1      3G Evolution                                                                       100 Mbps (high mobility)
           –
          Path 2      802.11n, Gigabit WLAN                                                               1Gbps(Fixed, Nomadic)
           –
          Path 3      Broadband wireless Access              New Life Style                                 Heterogeneous IW
                                                                                                             Cost-effective
                                                                              4G                              High capacity

Mobility                                                              Standard                               Larger coverage
                   1995              2000            2005              2010
                                                                  1                LTE-A     IMT-
   High
(250 Km/h~)
                                     Multimedia                  3G Ev.
                                                                                           Advanced
                                                             OFDMA/LTE
                                                                              802.16m         4G
                                            3G     3G++
 Medium                         2G
                                          W-CDMA/HSDPA 802.16e            3
(Vehicular)                     GSM     CDMA2000/Ev-DV/DO
                     1G         IS-41                        WiBro
                    AMPS                                                                          2
                                                                                           WLAN

    Low
                           Voice                    802.16 a/d
                                                                              WLAN      802.11vht
                                                                              802.11n
 (Nomadic)                                        WLAN
                                                 802.11a/b
                                                                                                            Data Rate
                    14.4 Kbps    144 Kbps    384 Kbps            ~ 50 Mbps                 ~100 Mbps ~
                                                                                                                              3

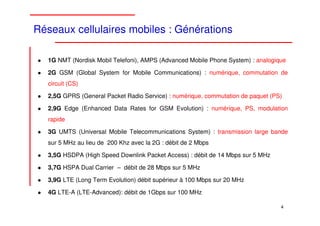

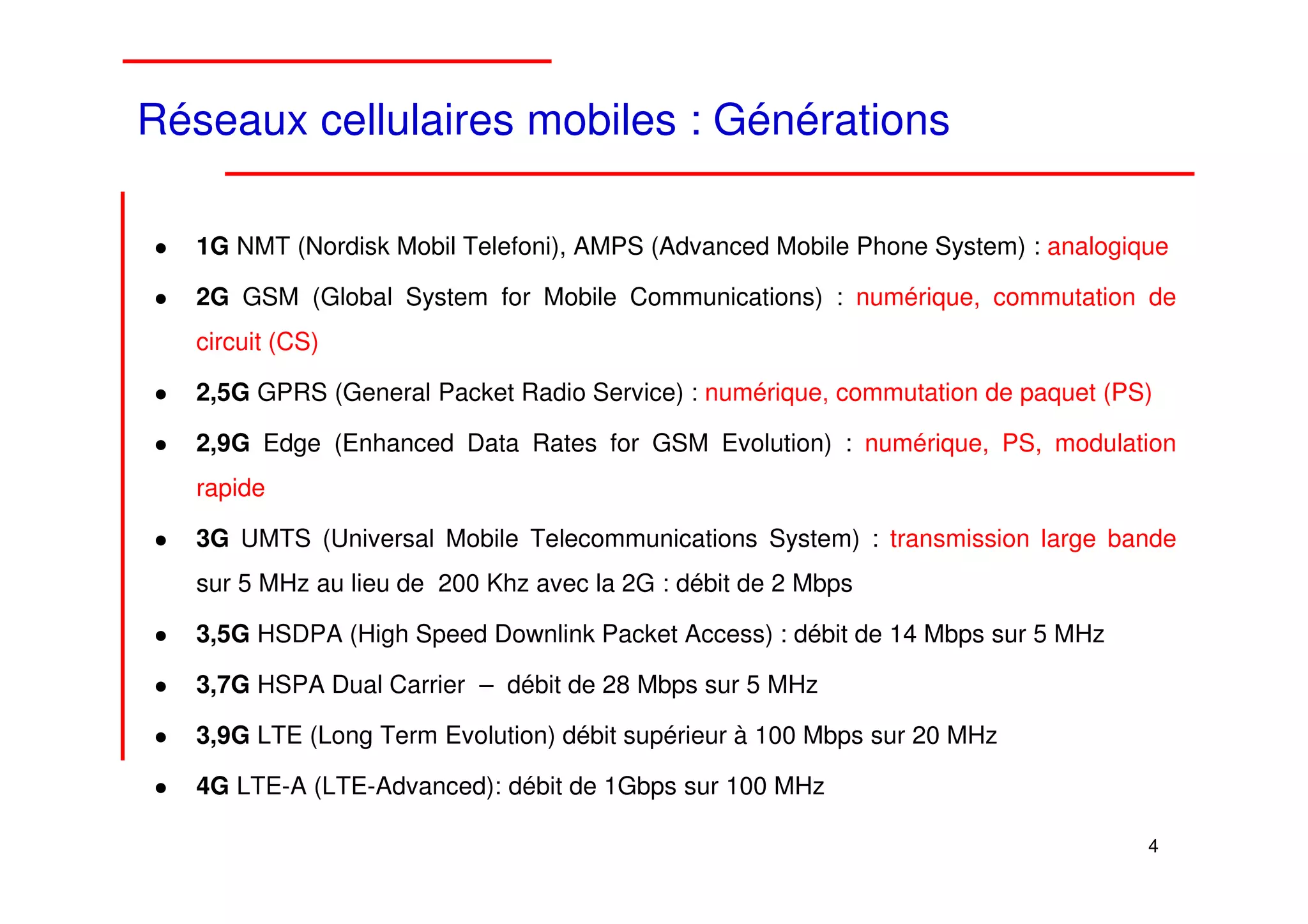

Réseaux cellulaires mobiles : Générations

   1G NMT (Nordisk Mobil Telefoni), AMPS (Advanced Mobile Phone System) : analogique

   2G GSM (Global System for Mobile Communications) : numérique, commutation de
   circuit (CS)

   2,5G GPRS (General Packet Radio Service) : numérique, commutation de paquet (PS)

   2,9G Edge (Enhanced Data Rates for GSM Evolution) : numérique, PS, modulation
   rapide

   3G UMTS (Universal Mobile Telecommunications System) : transmission large bande
   sur 5 MHz au lieu de 200 Khz avec la 2G : débit de 2 Mbps

   3,5G HSDPA (High Speed Downlink Packet Access) : débit de 14 Mbps sur 5 MHz

   3,7G HSPA Dual Carrier – débit de 28 Mbps sur 5 MHz

   3,9G LTE (Long Term Evolution) débit supérieur à 100 Mbps sur 20 MHz

   4G LTE-A (LTE-Advanced): débit de 1Gbps sur 100 MHz

                                                                                  4 4

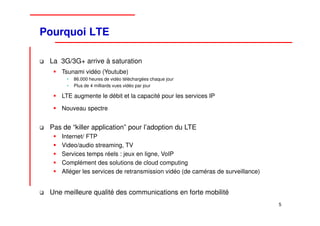

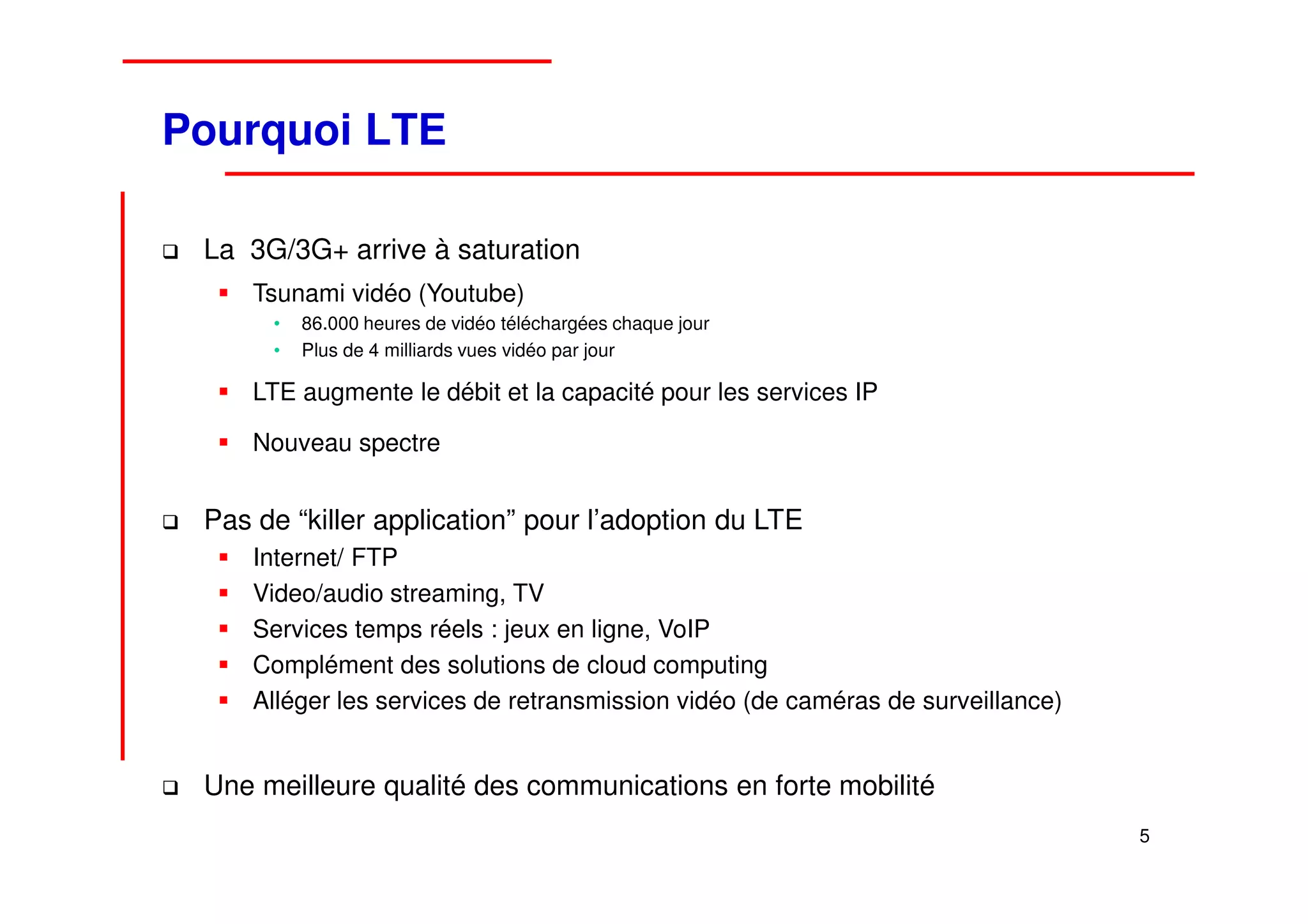

Pourquoi LTE

 La 3G/3G+ arrive à saturation
     Tsunami vidéo (Youtube)
      •   86.000 heures de vidéo téléchargées chaque jour
      •   Plus de 4 milliards vues vidéo par jour

     LTE augmente le débit et la capacité pour les services IP

     Nouveau spectre


 Pas de “killer application” pour l’adoption du LTE
     Internet/ FTP
     Video/audio streaming, TV
     Services temps réels : jeux en ligne, VoIP
     Complément des solutions de cloud computing
     Alléger les services de retransmission vidéo (de caméras de surveillance)


 Une meilleure qualité des communications en forte mobilité
                                                                                 5

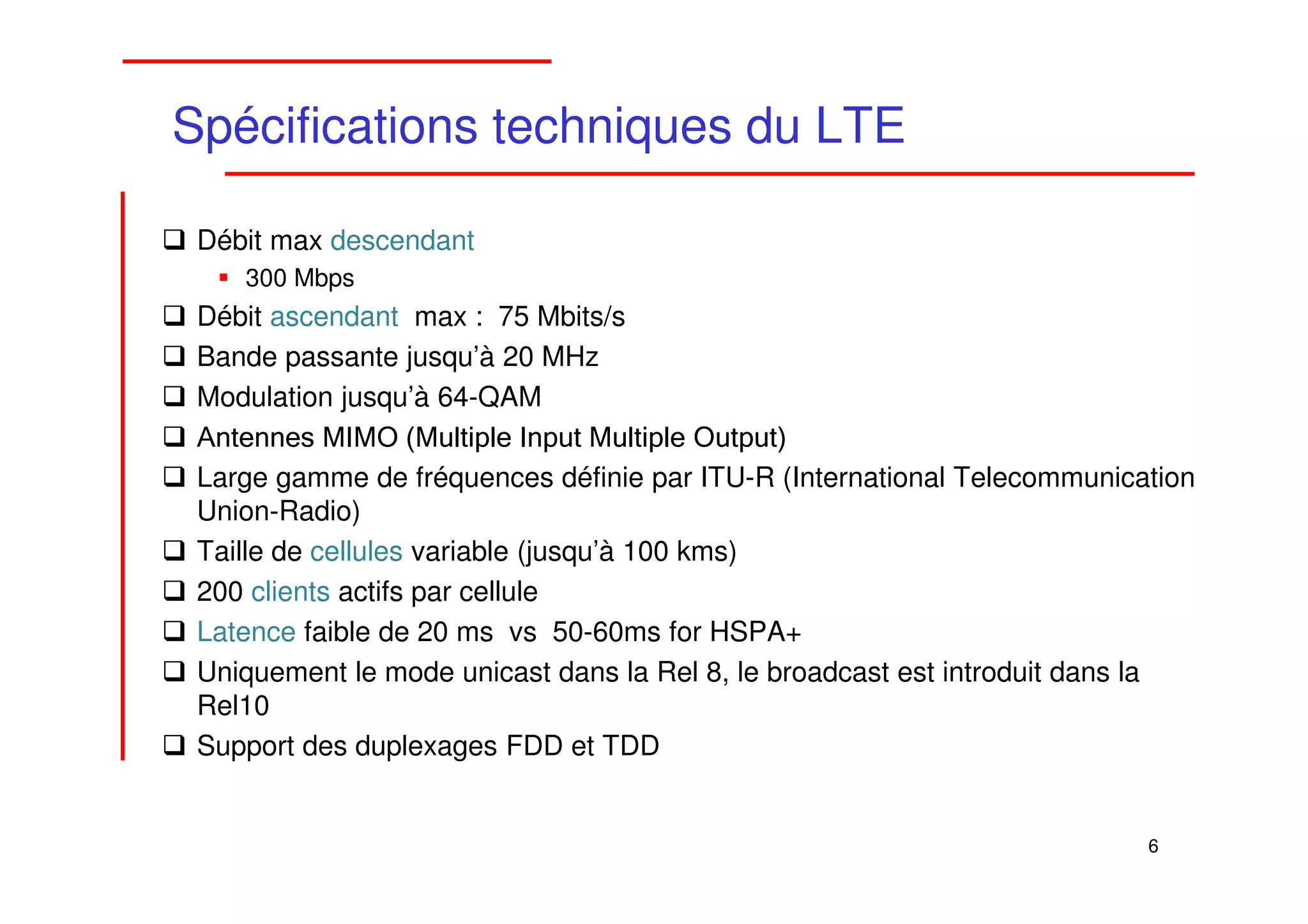

Spécifications techniques du LTE

 Débit max descendant
    300 Mbps
 Débit ascendant max : 75 Mbits/s
 Bande passante jusqu’à 20 MHz
 Modulation jusqu’à 64-QAM
 Antennes MIMO (Multiple Input Multiple Output)
 Large gamme de fréquences définie par ITU-R (International Telecommunication
 Union-Radio)
 Taille de cellules variable (jusqu’à 100 kms)
 200 clients actifs par cellule
 Latence faible de 20 ms vs 50-60ms for HSPA+
 Uniquement le mode unicast dans la Rel 8, le broadcast est introduit dans la
 Rel10
 Support des duplexages FDD et TDD


                                                                         6

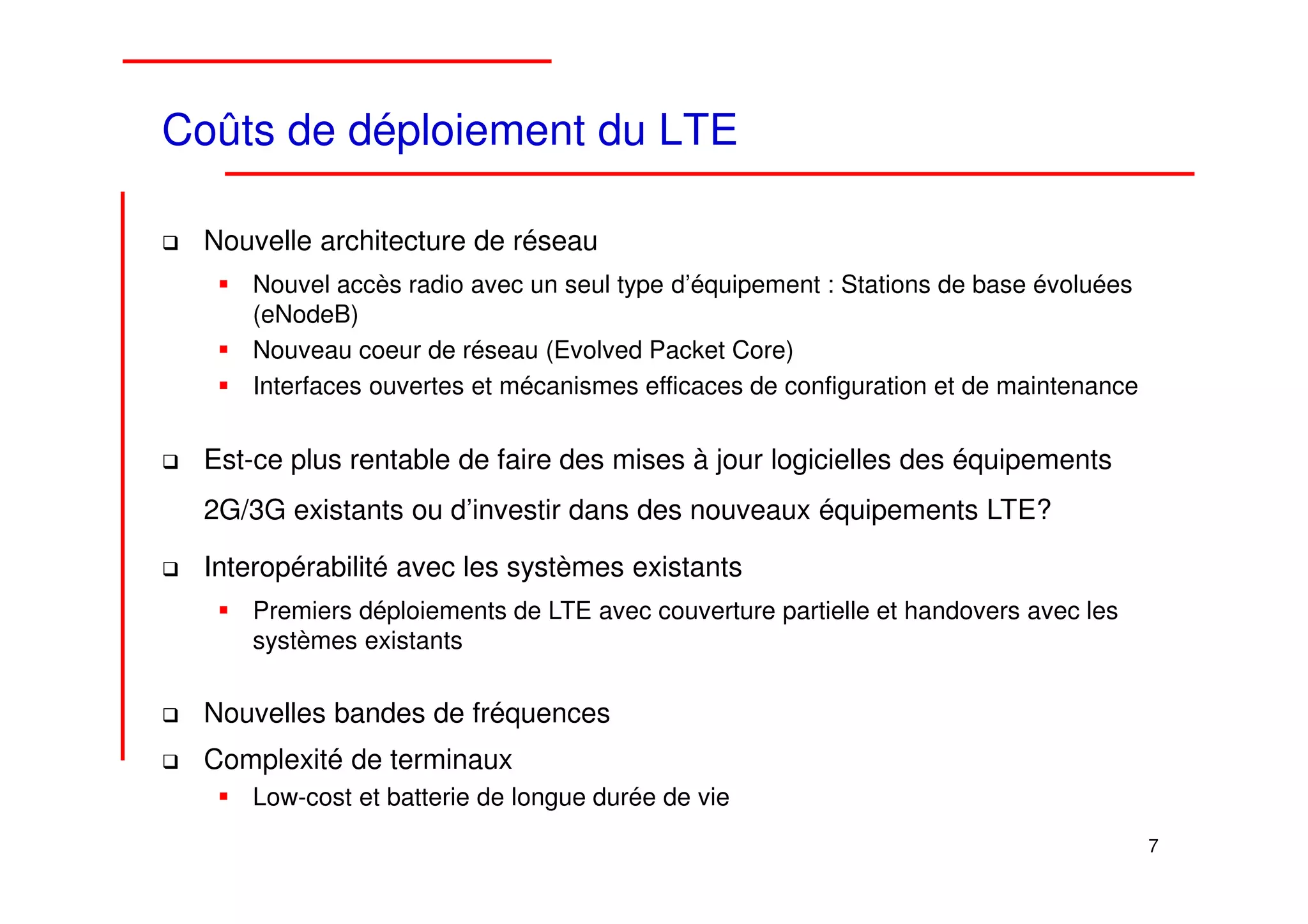

Coûts de déploiement du LTE

 Nouvelle architecture de réseau
     Nouvel accès radio avec un seul type d’équipement : Stations de base évoluées
     (eNodeB)
     Nouveau coeur de réseau (Evolved Packet Core)
     Interfaces ouvertes et mécanismes efficaces de configuration et de maintenance


 Est-ce plus rentable de faire des mises à jour logicielles des équipements
 2G/3G existants ou d’investir dans des nouveaux équipements LTE?

 Interopérabilité avec les systèmes existants
     Premiers déploiements de LTE avec couverture partielle et handovers avec les
     systèmes existants

 Nouvelles bandes de fréquences
 Complexité de terminaux
     Low-cost et batterie de longue durée de vie
                                                                                      7

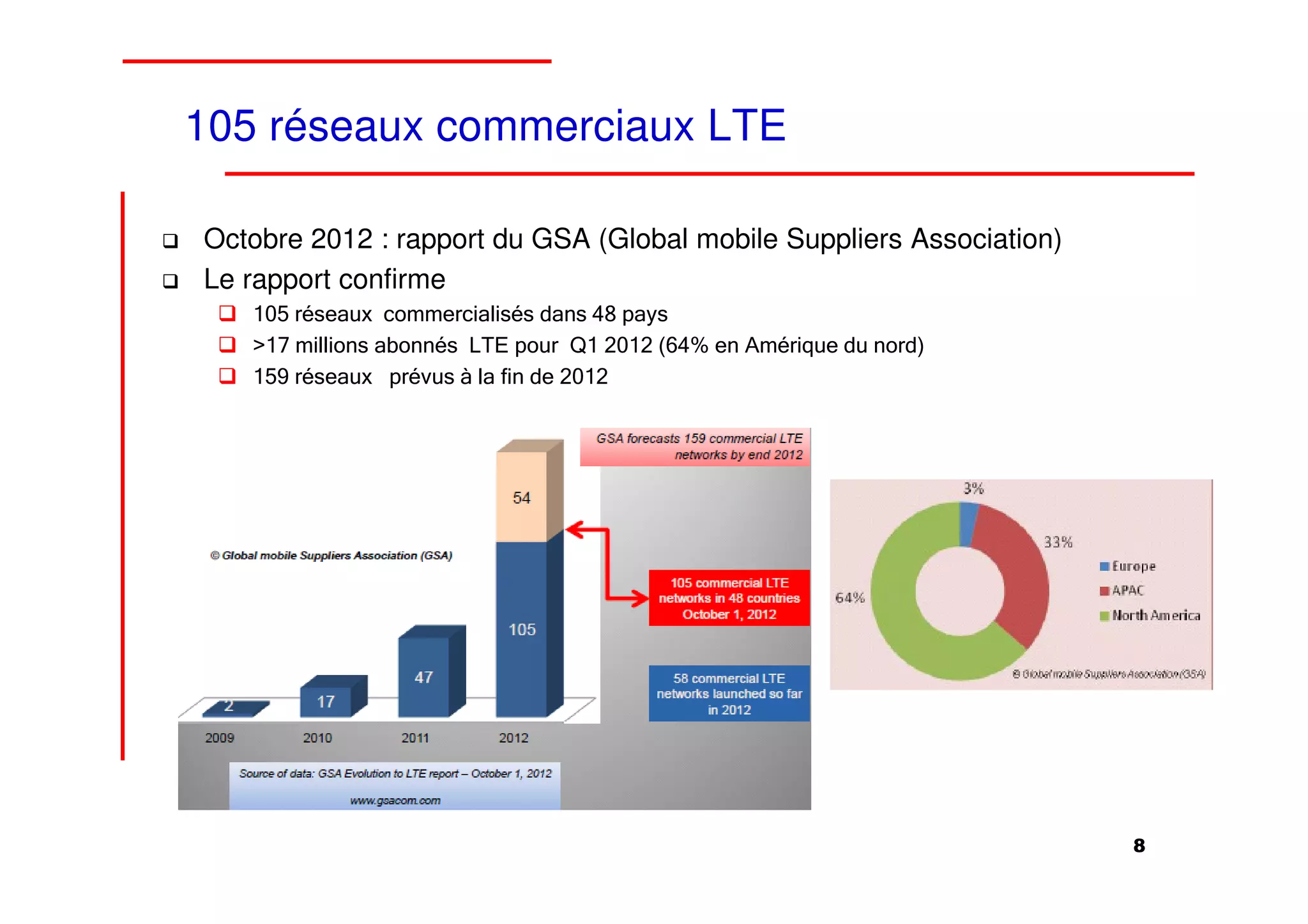

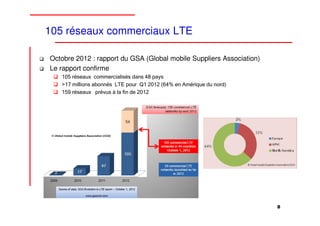

105 réseaux commerciaux LTE

Octobre 2012 : rapport du GSA (Global mobile Suppliers Association)
Le rapport confirme
   105 réseaux commercialisés dans 48 pays
   >17 millions abonnés LTE pour Q1 2012 (64% en Amérique du nord)
   159 réseaux prévus à la fin de 2012




                                                                      8

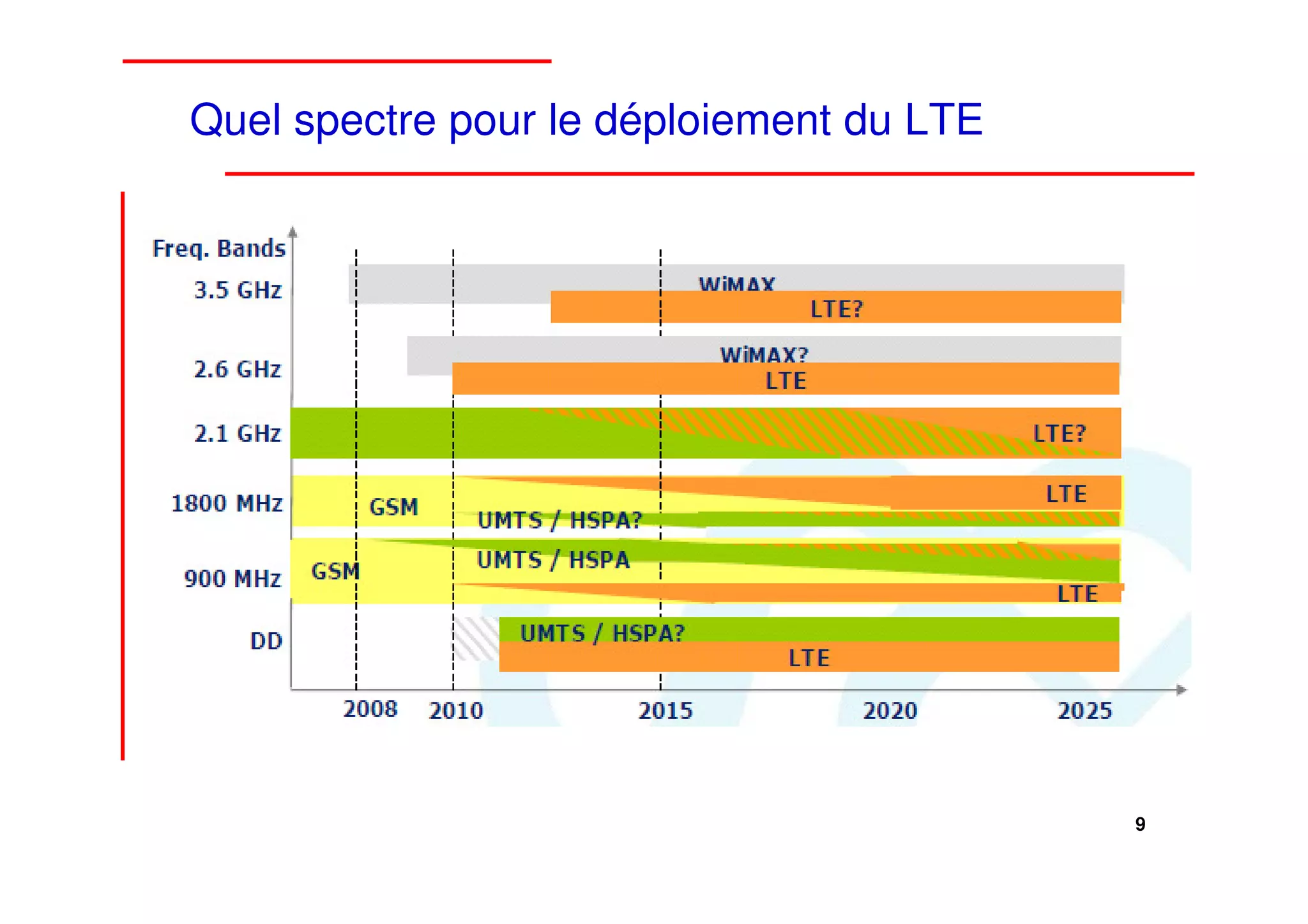

Quel spectre pour le déploiement du LTE




                                          9

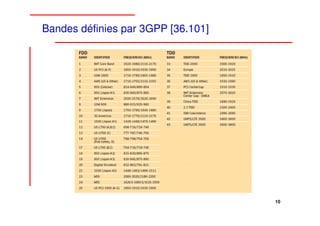

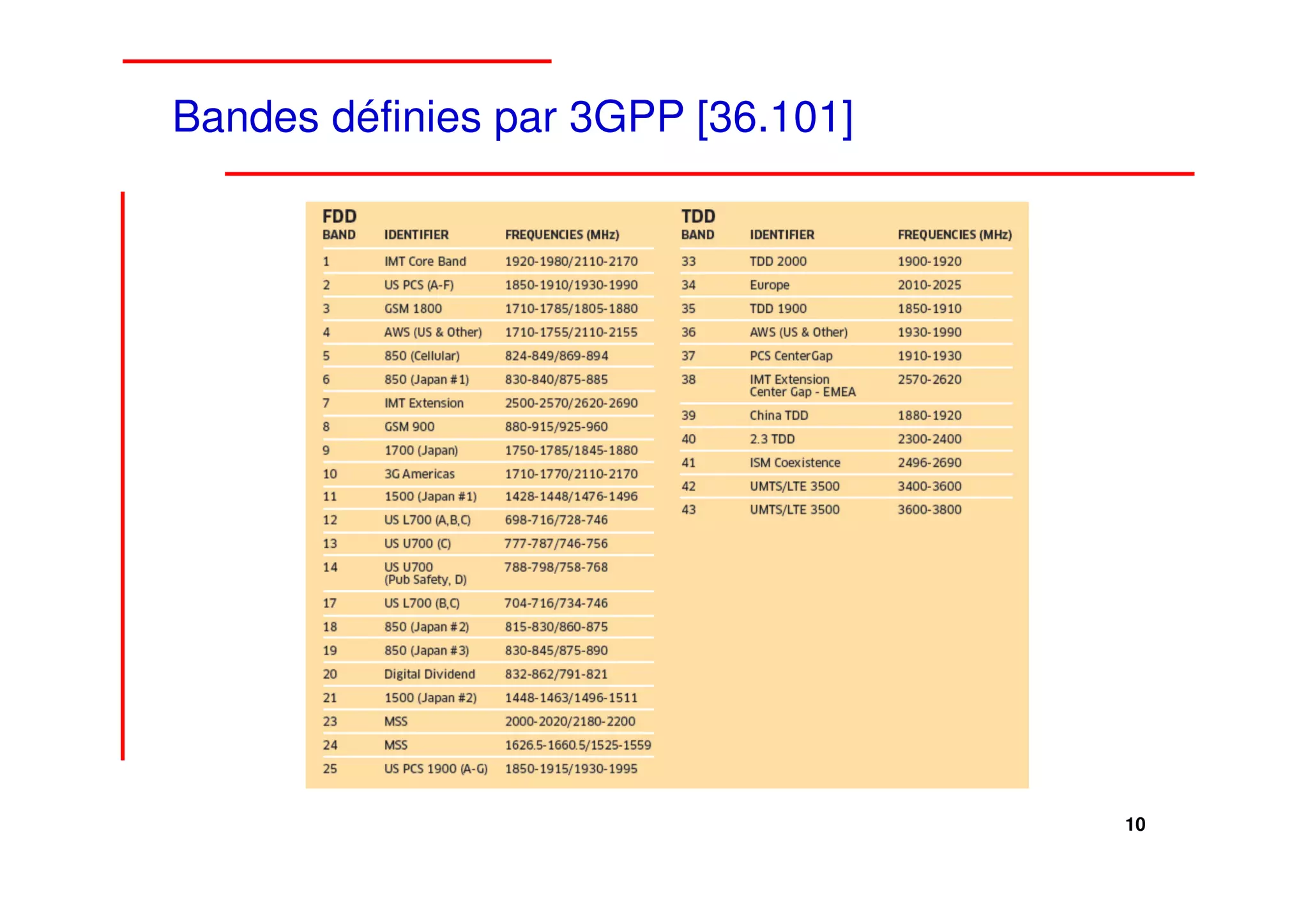

Bandes définies par 3GPP [36.101]




                                    10

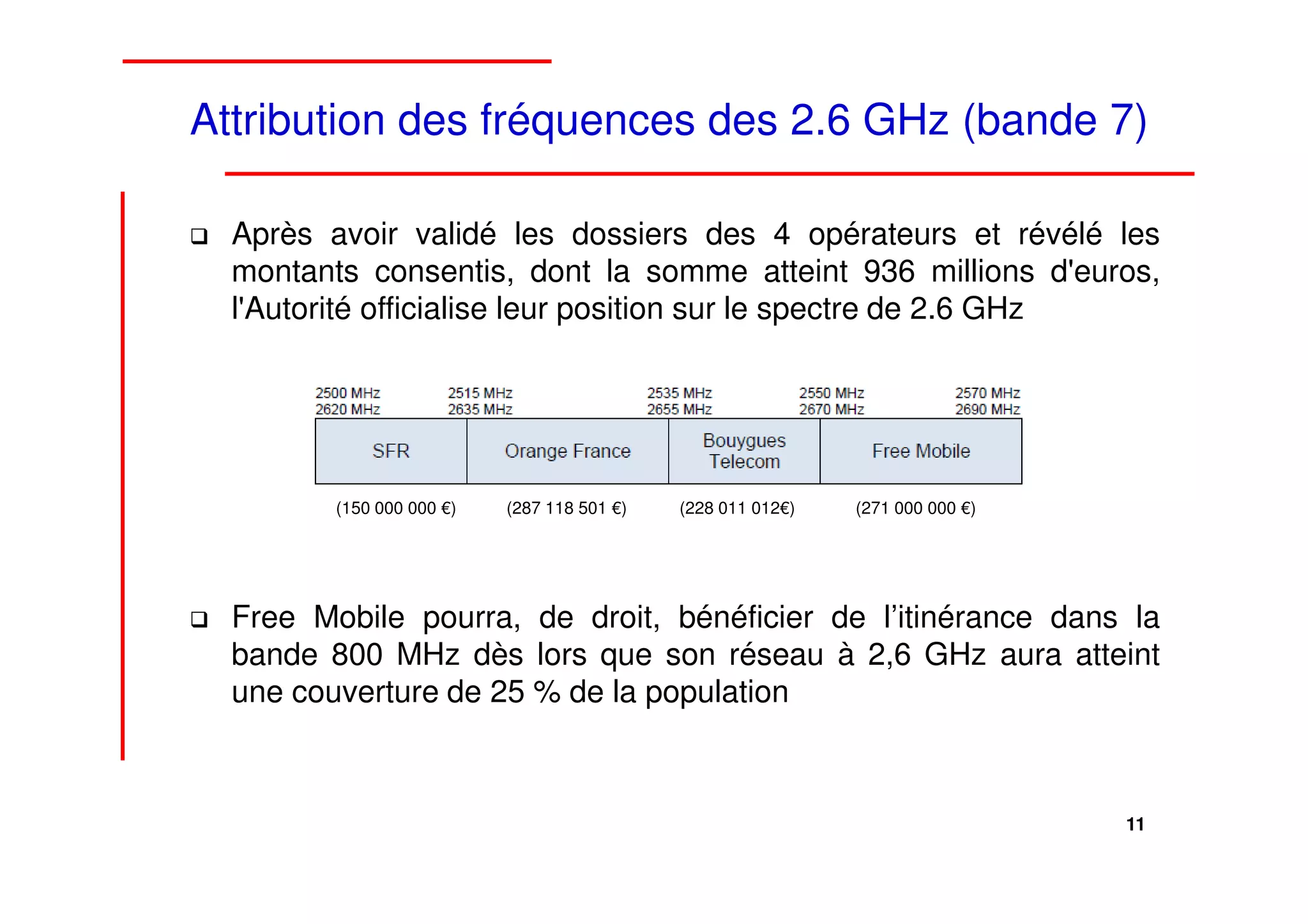

Attribution des fréquences des 2.6 GHz (bande 7)

  Après avoir validé les dossiers des 4 opérateurs et révélé les
  montants consentis, dont la somme atteint 936 millions d'euros,
  l'Autorité officialise leur position sur le spectre de 2.6 GHz




         (150 000 000 €)   (287 118 501 €)   (228 011 012€)   (271 000 000 €)




  Free Mobile pourra, de droit, bénéficier de l’itinérance dans la
  bande 800 MHz dès lors que son réseau à 2,6 GHz aura atteint
  une couverture de 25 % de la population



                                                                                11

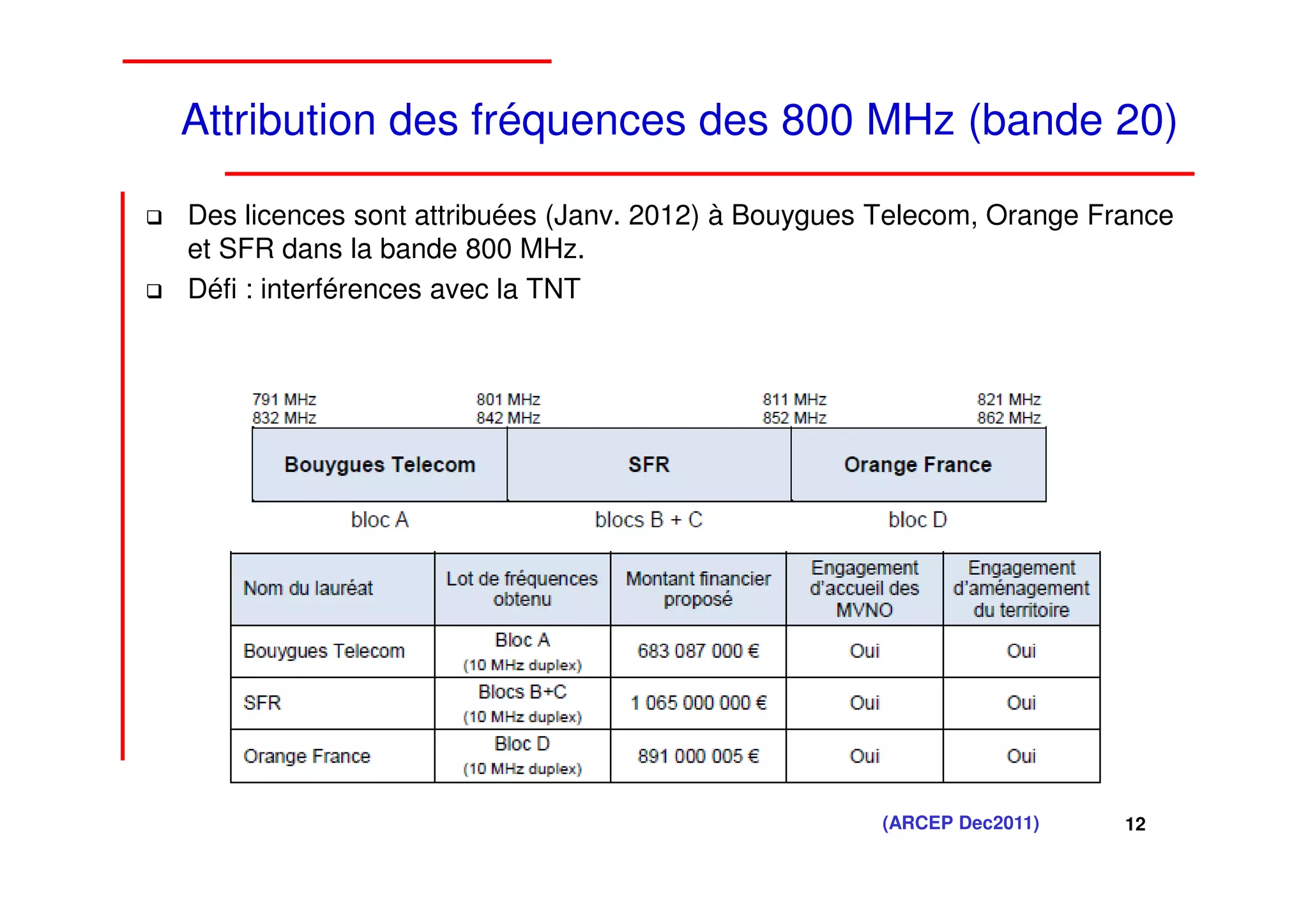

Attribution des fréquences des 800 MHz (bande 20)

Des licences sont attribuées (Janv. 2012) à Bouygues Telecom, Orange France
et SFR dans la bande 800 MHz.
Défi : interférences avec la TNT




                                                    (ARCEP Dec2011)    12

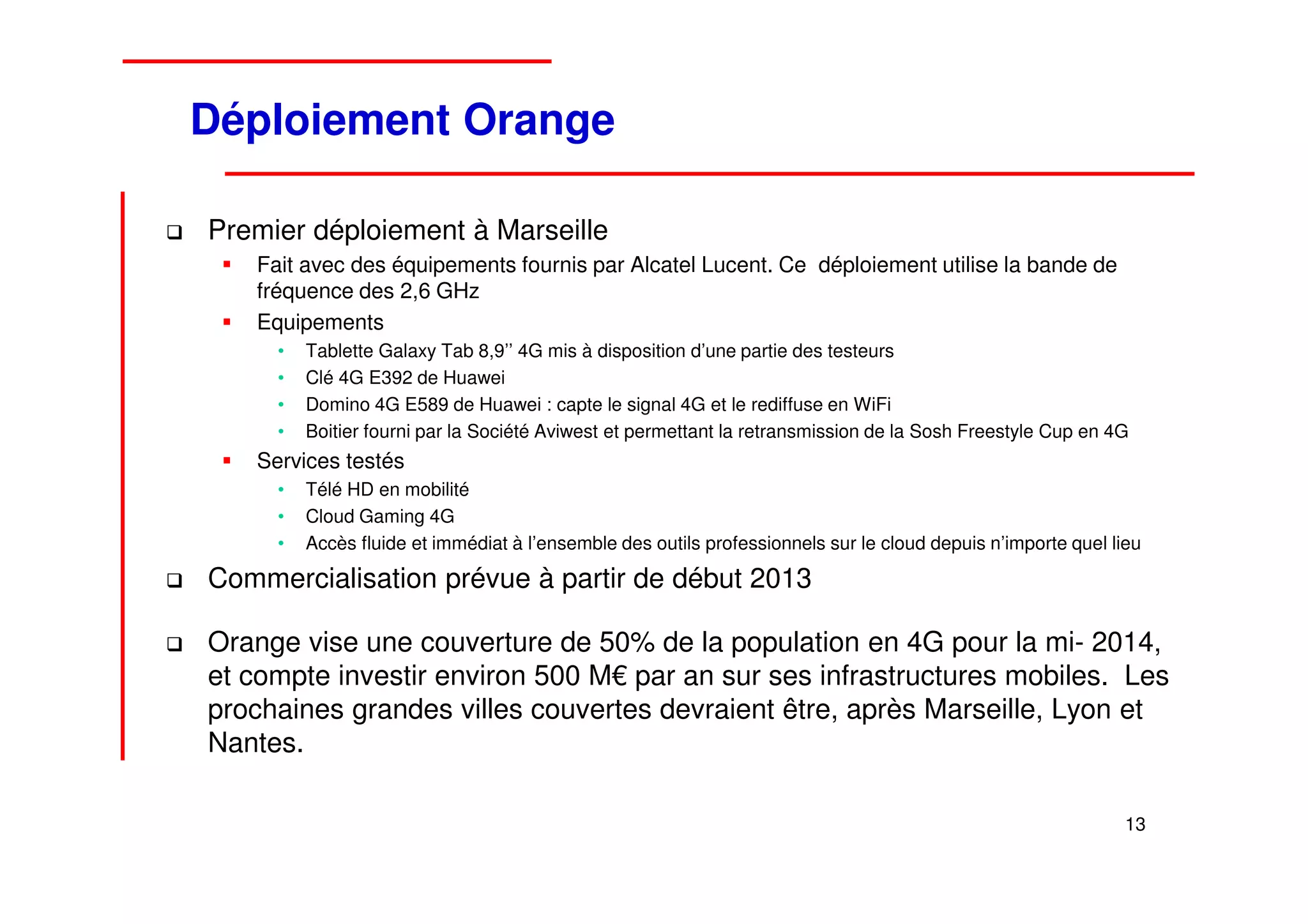

Déploiement Orange

Premier déploiement à Marseille
   Fait avec des équipements fournis par Alcatel Lucent. Ce déploiement utilise la bande de
   fréquence des 2,6 GHz
   Equipements
     •   Tablette Galaxy Tab 8,9’’ 4G mis à disposition d’une partie des testeurs
     •   Clé 4G E392 de Huawei
     •   Domino 4G E589 de Huawei : capte le signal 4G et le rediffuse en WiFi
     •   Boitier fourni par la Société Aviwest et permettant la retransmission de la Sosh Freestyle Cup en 4G
   Services testés
     •   Télé HD en mobilité
     •   Cloud Gaming 4G
     •   Accès fluide et immédiat à l’ensemble des outils professionnels sur le cloud depuis n’importe quel lieu

Commercialisation prévue à partir de début 2013

Orange vise une couverture de 50% de la population en 4G pour la mi- 2014,
et compte investir environ 500 M€ par an sur ses infrastructures mobiles. Les
prochaines grandes villes couvertes devraient être, après Marseille, Lyon et
Nantes.

                                                                                                              13

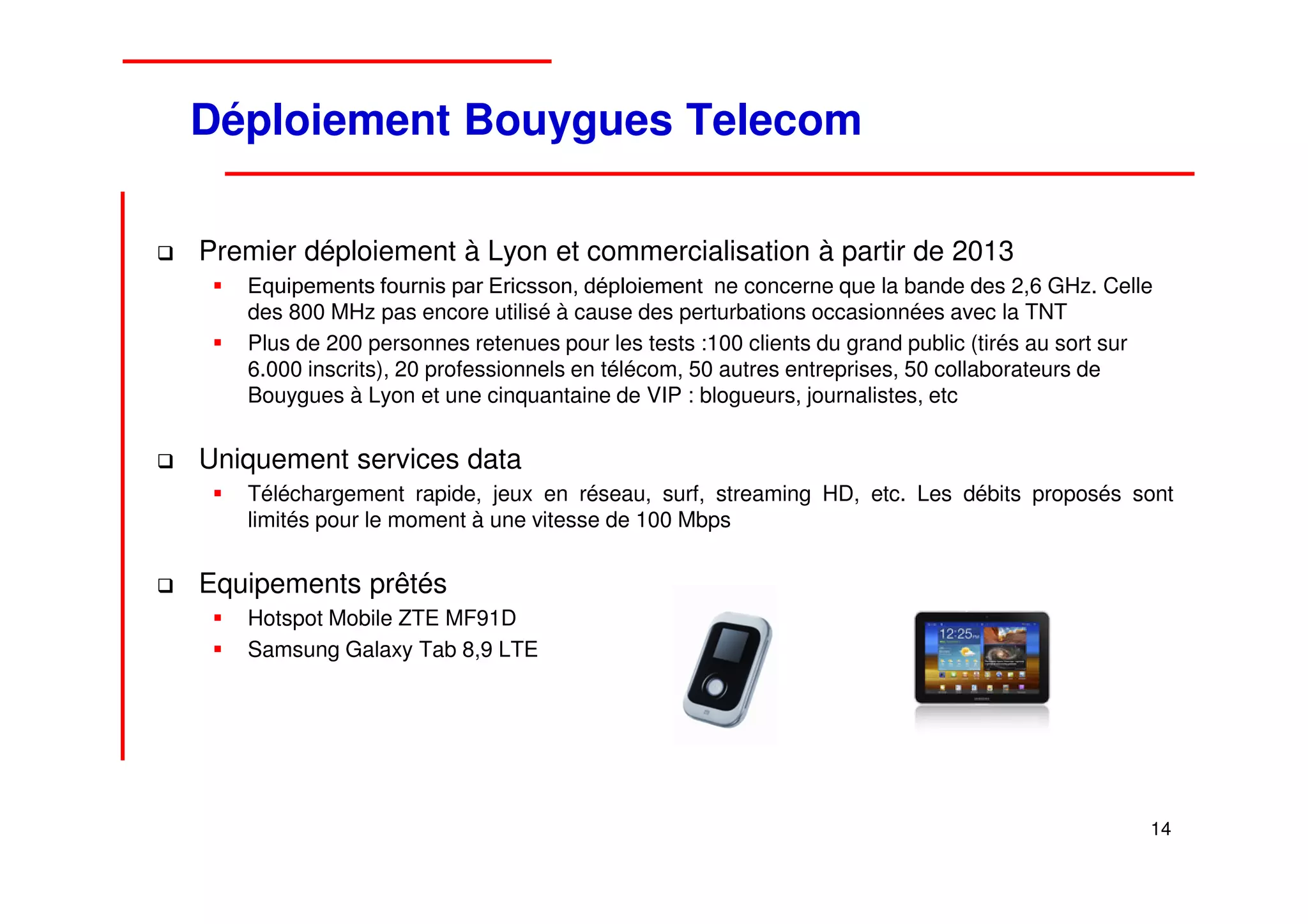

Déploiement Bouygues Telecom

Premier déploiement à Lyon et commercialisation à partir de 2013
   Equipements fournis par Ericsson, déploiement ne concerne que la bande des 2,6 GHz. Celle
   des 800 MHz pas encore utilisé à cause des perturbations occasionnées avec la TNT
   Plus de 200 personnes retenues pour les tests :100 clients du grand public (tirés au sort sur
   6.000 inscrits), 20 professionnels en télécom, 50 autres entreprises, 50 collaborateurs de
   Bouygues à Lyon et une cinquantaine de VIP : blogueurs, journalistes, etc


Uniquement services data
   Téléchargement rapide, jeux en réseau, surf, streaming HD, etc. Les débits proposés sont
   limités pour le moment à une vitesse de 100 Mbps


Equipements prêtés
   Hotspot Mobile ZTE MF91D
   Samsung Galaxy Tab 8,9 LTE




                                                                                               14

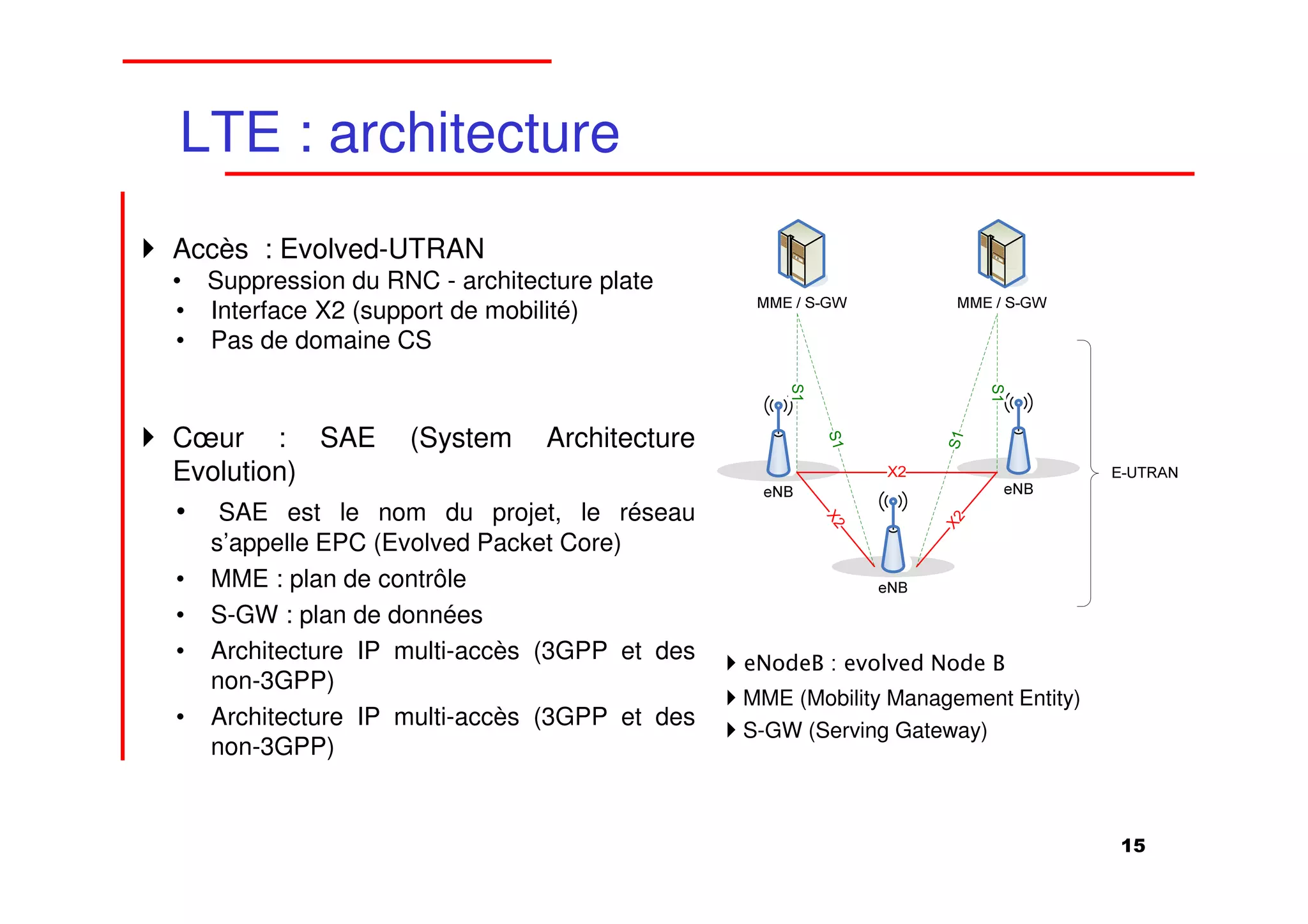

LTE : architecture
Accès : Evolved-UTRAN
• Suppression du RNC - architecture plate
• Interface X2 (support de mobilité)
• Pas de domaine CS


Cœur : SAE (System Architecture
Evolution)
• SAE est le nom du projet, le réseau




                                                      X2




                                                                 X2
    s’appelle EPC (Evolved Packet Core)
•   MME : plan de contrôle
•   S-GW : plan de données
•   Architecture IP multi-accès (3GPP et des   eNodeB : evolved Node B
    non-3GPP)
                                               MME (Mobility Management Entity)
•   Architecture IP multi-accès (3GPP et des
                                               S-GW (Serving Gateway)
    non-3GPP)


                                                                                  15

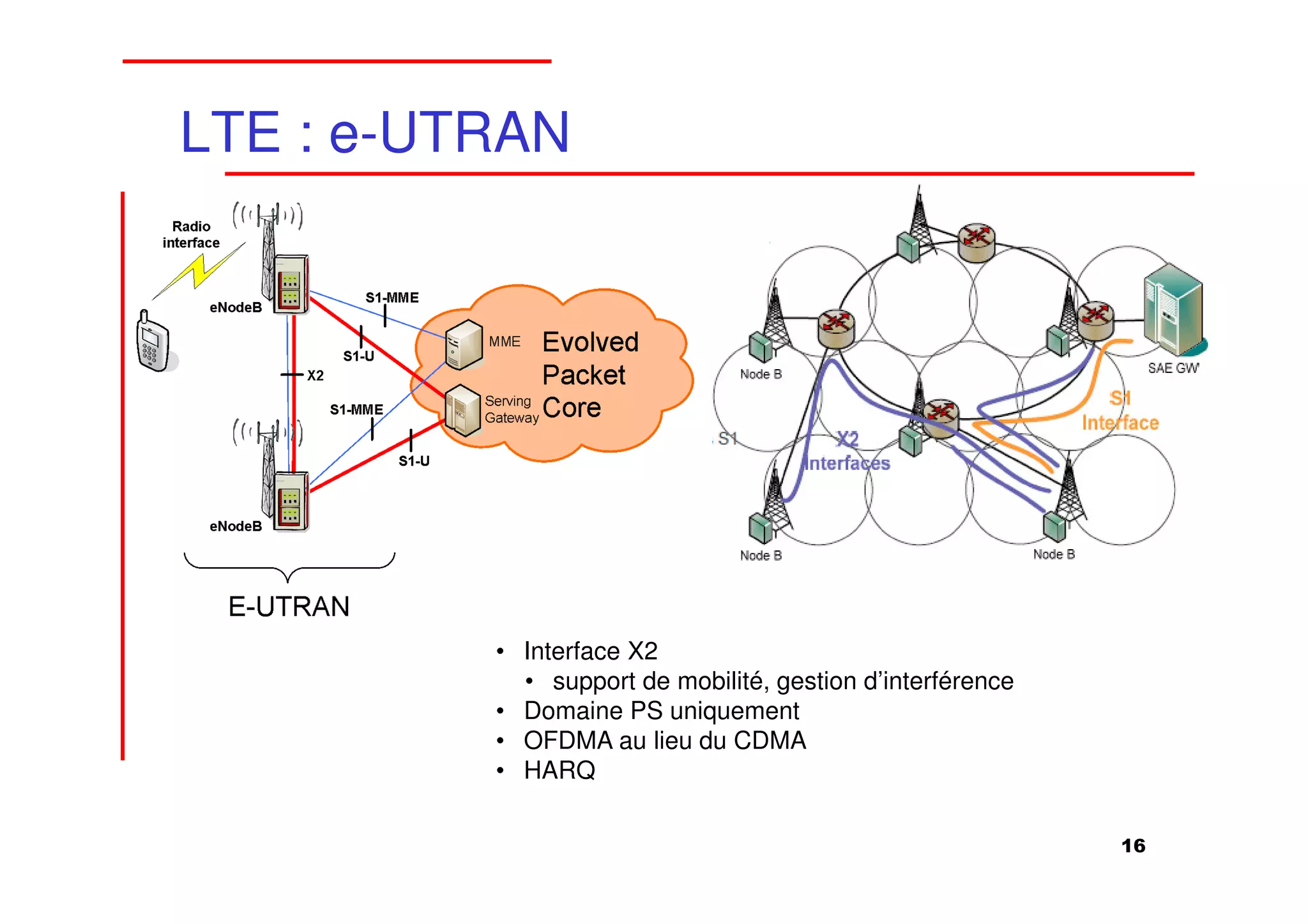

LTE : e-UTRAN




          • Interface X2
            • support de mobilité, gestion d’interférence
          • Domaine PS uniquement
          • OFDMA au lieu du CDMA
          • HARQ

                                                            16

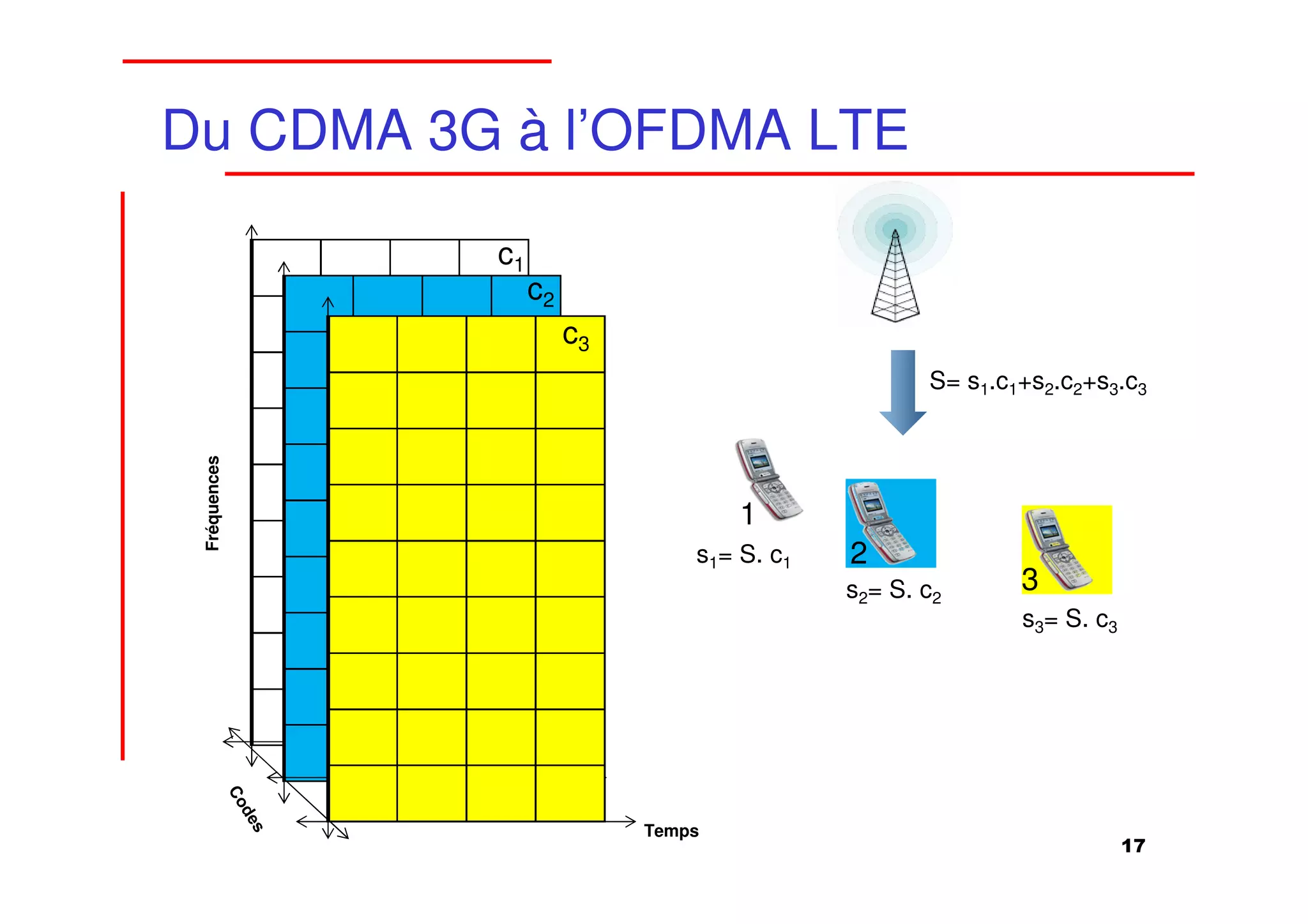

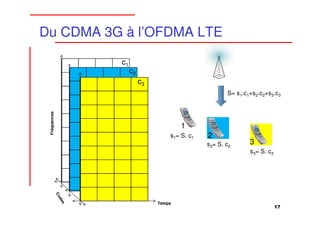

Du CDMA 3G à l’OFDMA LTE

              c1
                   c2
                        c3
                                                    S= s1.c1+s2.c2+s3.c3
 Fréquences




                                     1
                                 s1= S. c1   2
                                             s2= S. c2      3
                                                            s3= S. c3




                             Temps
                                                                        17

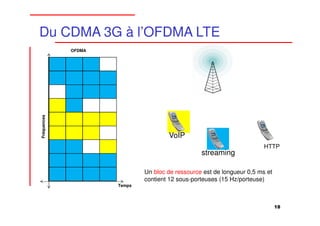

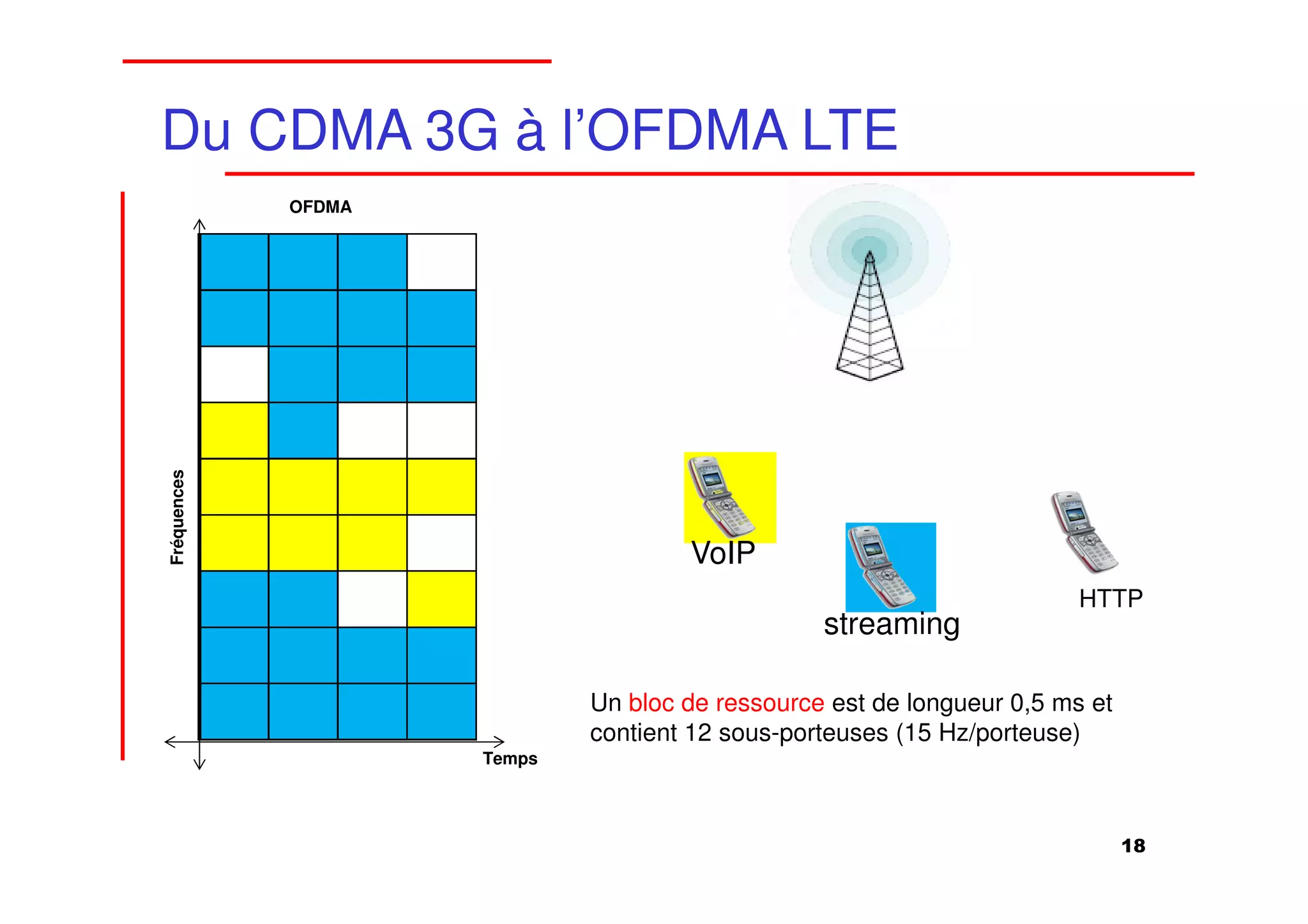

Du CDMA 3G à l’OFDMA LTE
             OFDMA
Fréquences




                                     VoIP
                                                                        HTTP
                                                 streaming

                             Un bloc de ressource est de longueur 0,5 ms et
                             contient 12 sous-porteuses (15 Hz/porteuse)
                     Temps




                                                                              18

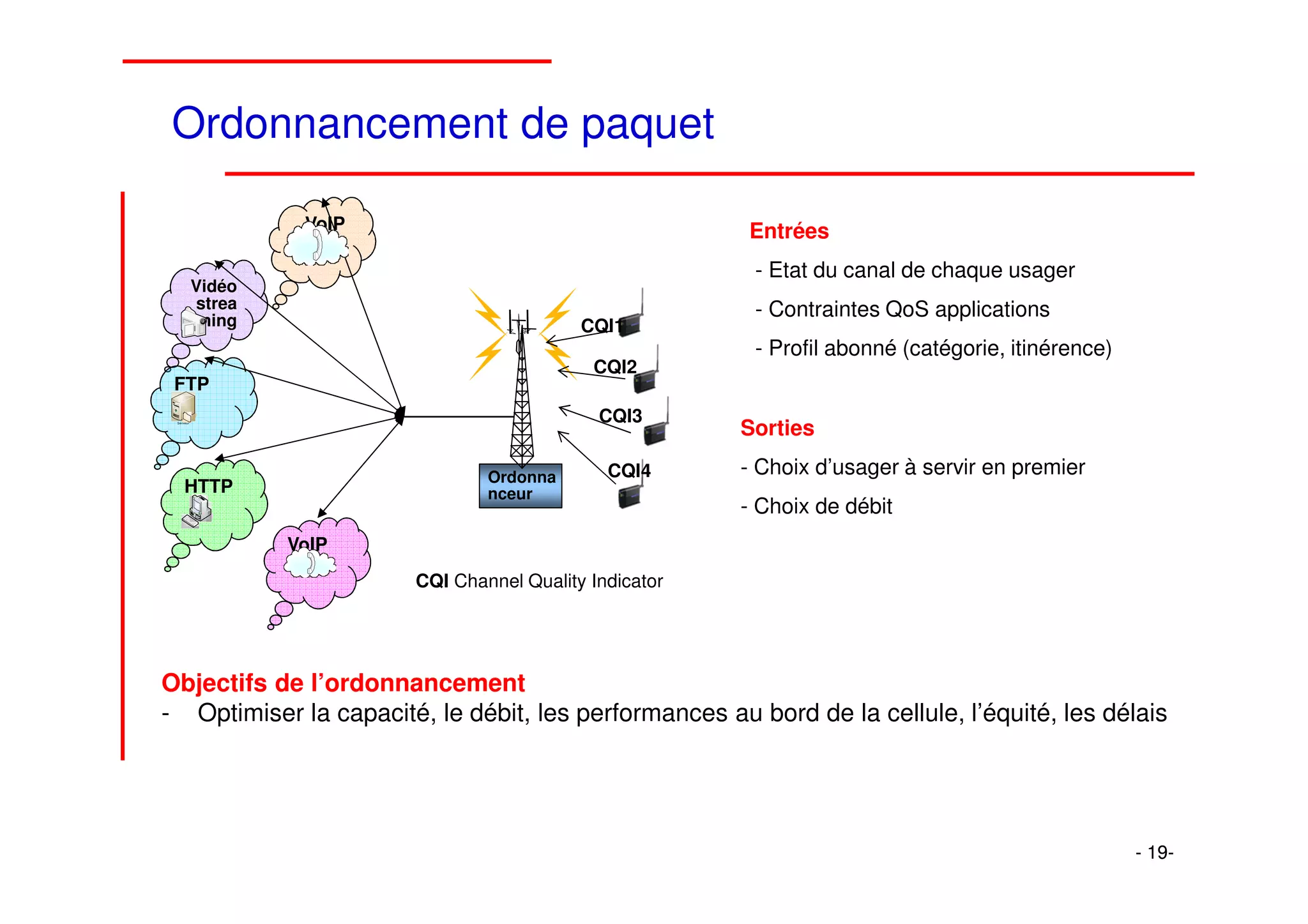

Ordonnancement de paquet

                     VoIP                                   Entrées
                                                             - Etat du canal de chaque usager
            Vidéo
            strea                                            - Contraintes QoS applications
            ming                               CQI1
                                                             - Profil abonné (catégorie, itinérence)
                                                CQI2
 FTP
                                                 CQI3
                                                            Sorties
 Serveu r




                                    Ordonna       CQI4      - Choix d’usager à servir en premier
     HTTP                           nceur
                                                            - Choix de débit
                    VoIP
                            CQI Channel Quality Indicator




Objectifs de l’ordonnancement
- Optimiser la capacité, le débit, les performances au bord de la cellule, l’équité, les délais




                                                                                                       - 19-

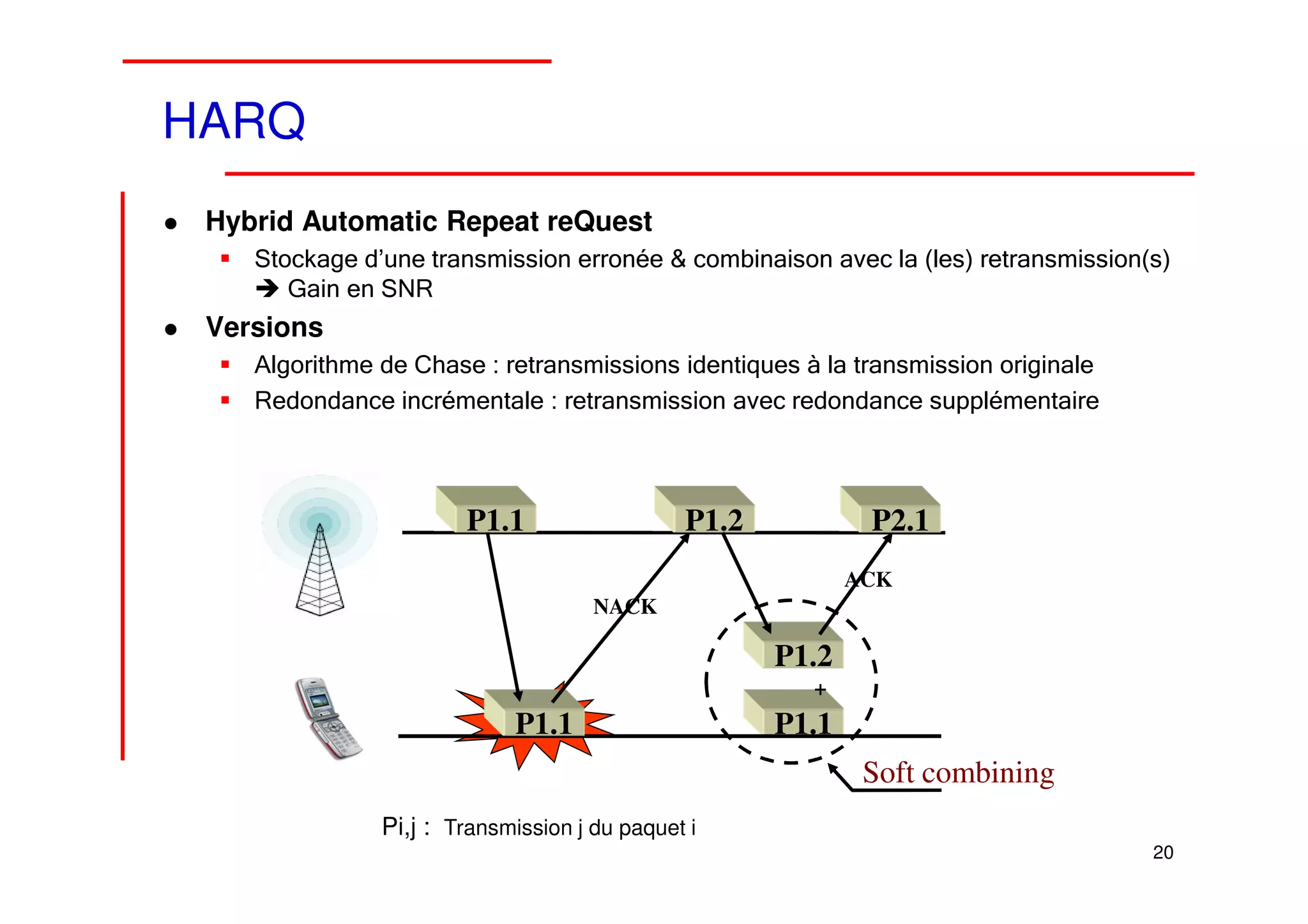

HARQ
 Hybrid Automatic Repeat reQuest
    Stockage d’une transmission erronée & combinaison avec la (les) retransmission(s)
       Gain en SNR
 Versions
    Algorithme de Chase : retransmissions identiques à la transmission originale
    Redondance incrémentale : retransmission avec redondance supplémentaire



                       P1.1                   P1.2           P2.1
                                                            ACK
                                     NACK

                                                     P1.2
                                                       +
                             P1.1                    P1.1
                                                             Soft combining
               Pi,j : Transmission j du paquet i
                                                                                   20

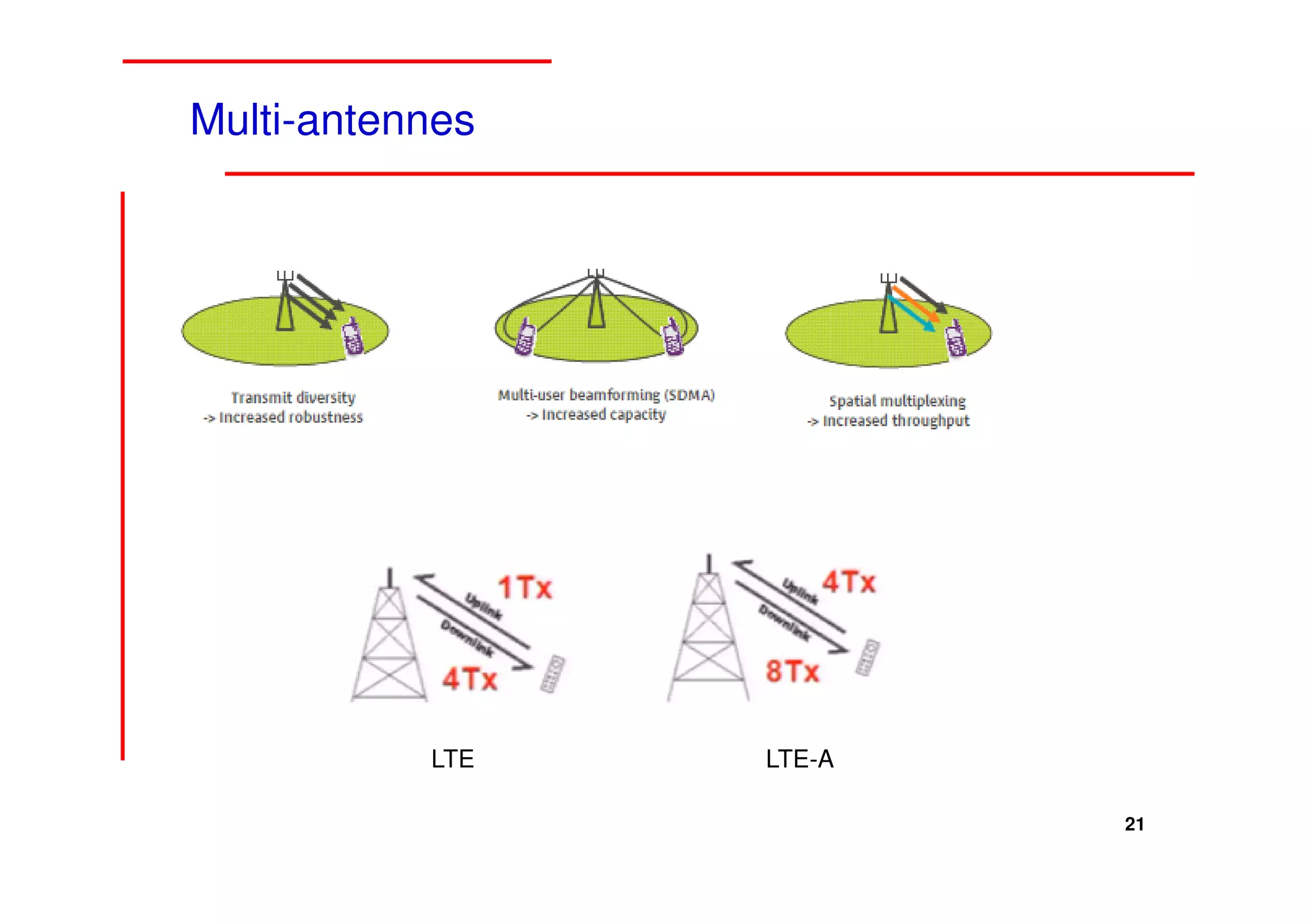

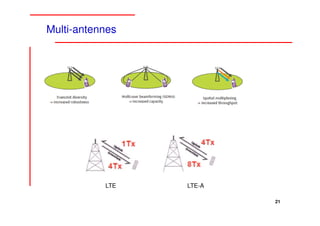

Multi-antennes




           LTE   LTE-A

                         21

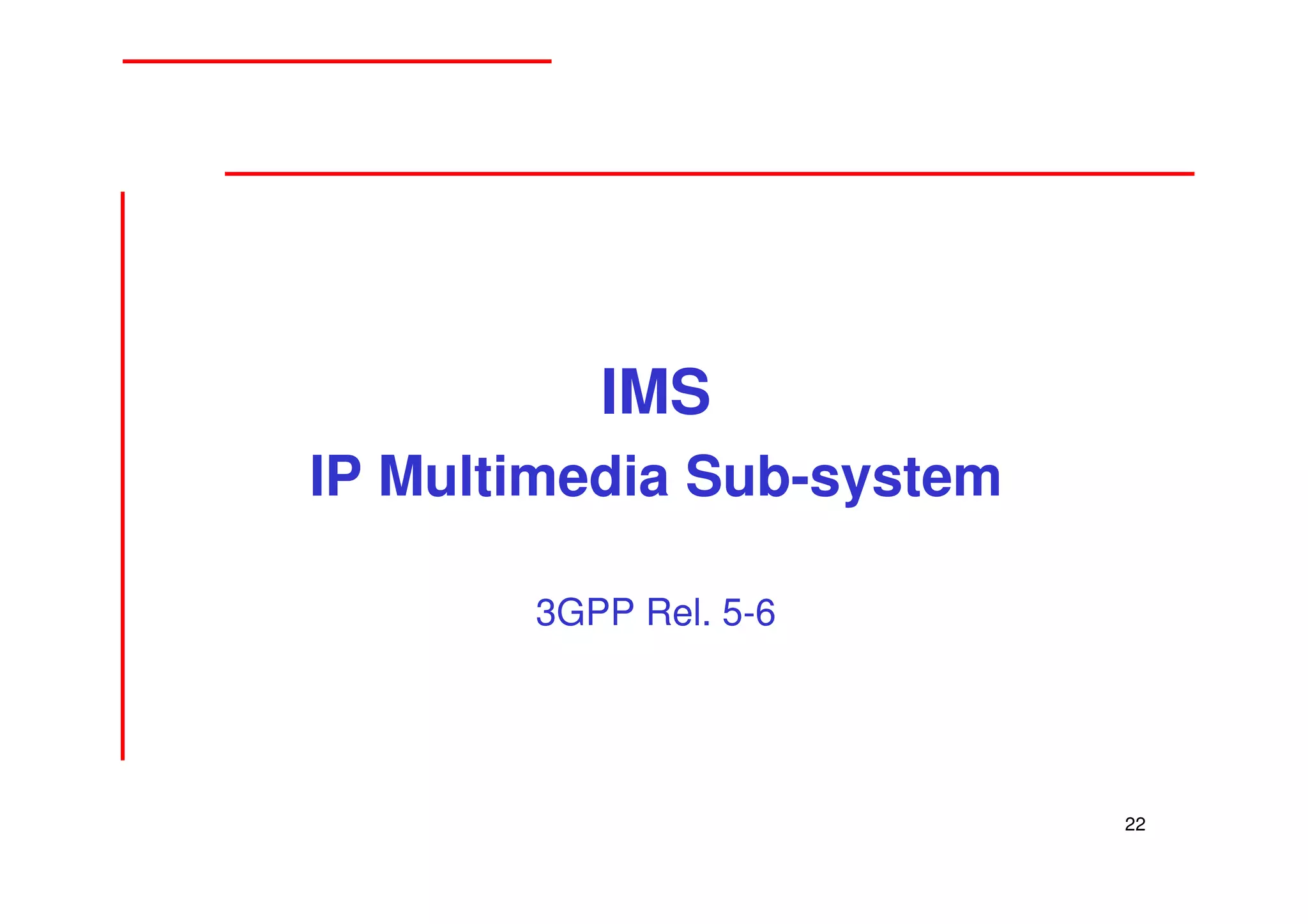

IMS
IP Multimedia Sub-system

       3GPP Rel. 5-6




                           22

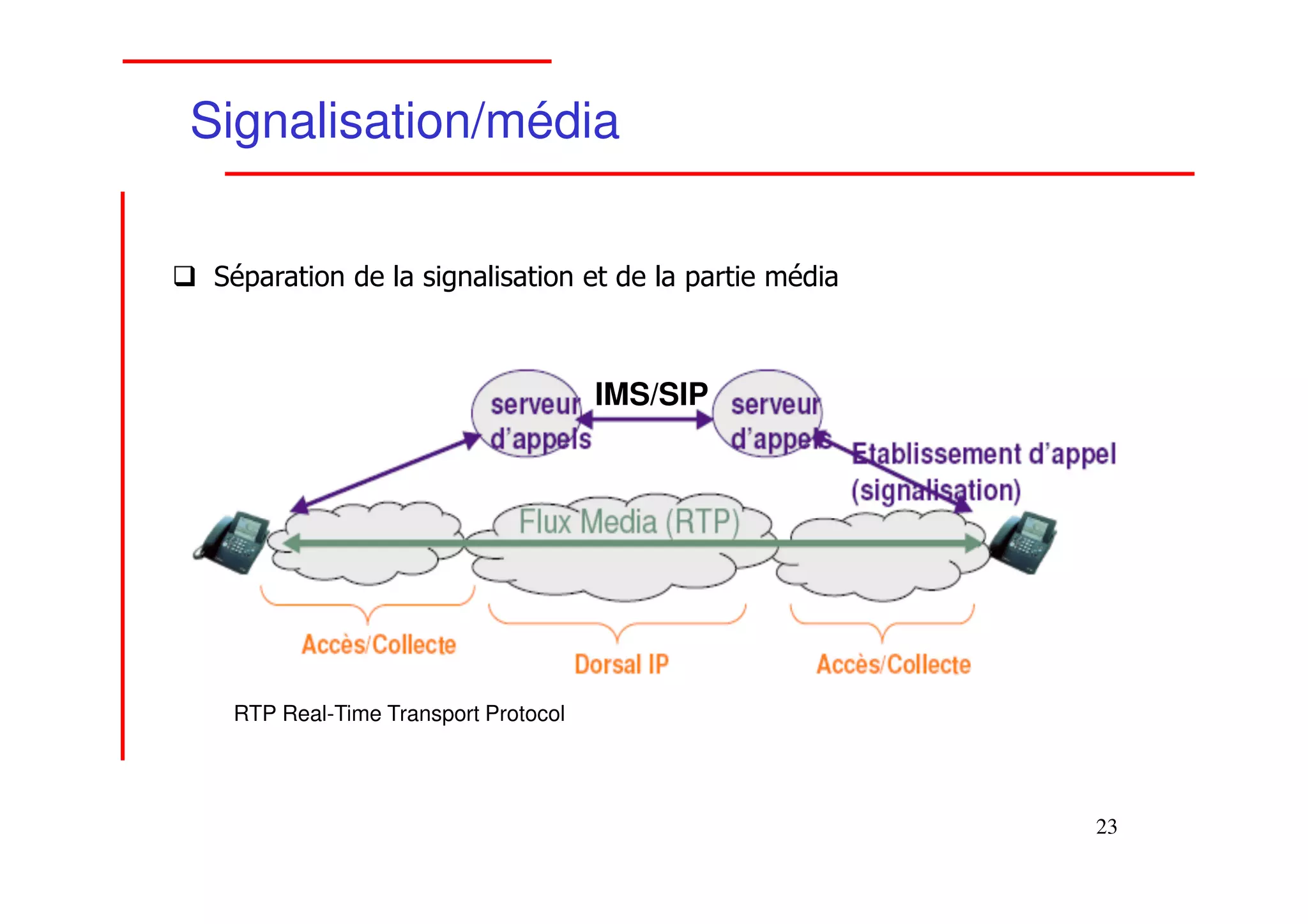

Signalisation/média

 Séparation de la signalisation et de la partie média



                                     IMS/SIP




  RTP Real-Time Transport Protocol




                                                        23

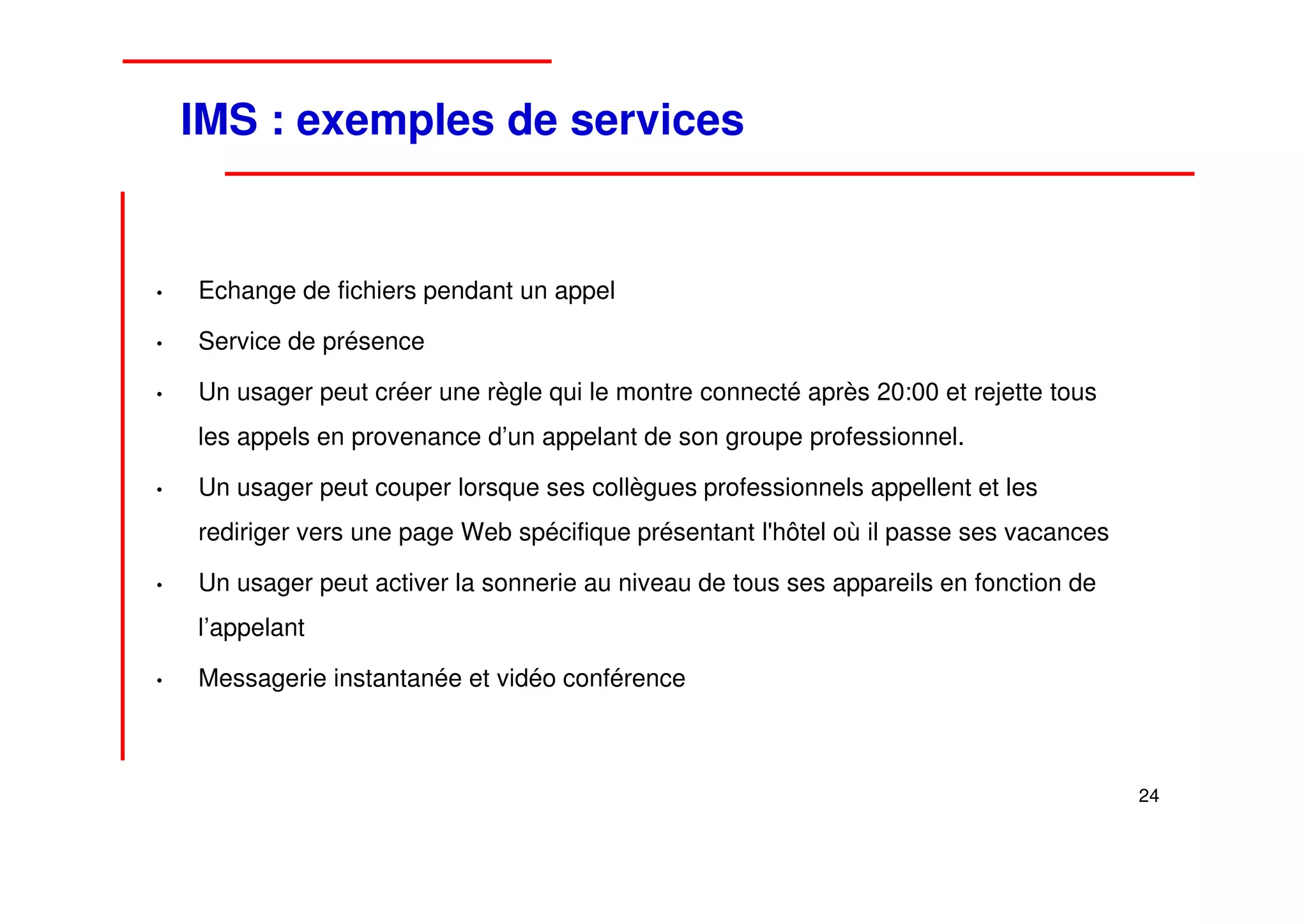

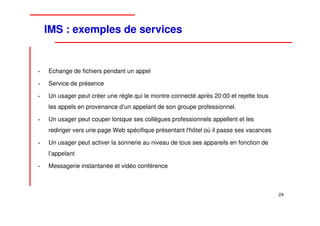

IMS : exemples de services


•   Echange de fichiers pendant un appel

•   Service de présence

•   Un usager peut créer une règle qui le montre connecté après 20:00 et rejette tous
    les appels en provenance d’un appelant de son groupe professionnel.

•   Un usager peut couper lorsque ses collègues professionnels appellent et les
    rediriger vers une page Web spécifique présentant l'hôtel où il passe ses vacances

•   Un usager peut activer la sonnerie au niveau de tous ses appareils en fonction de
    l’appelant

•   Messagerie instantanée et vidéo conférence



                                                                                         24

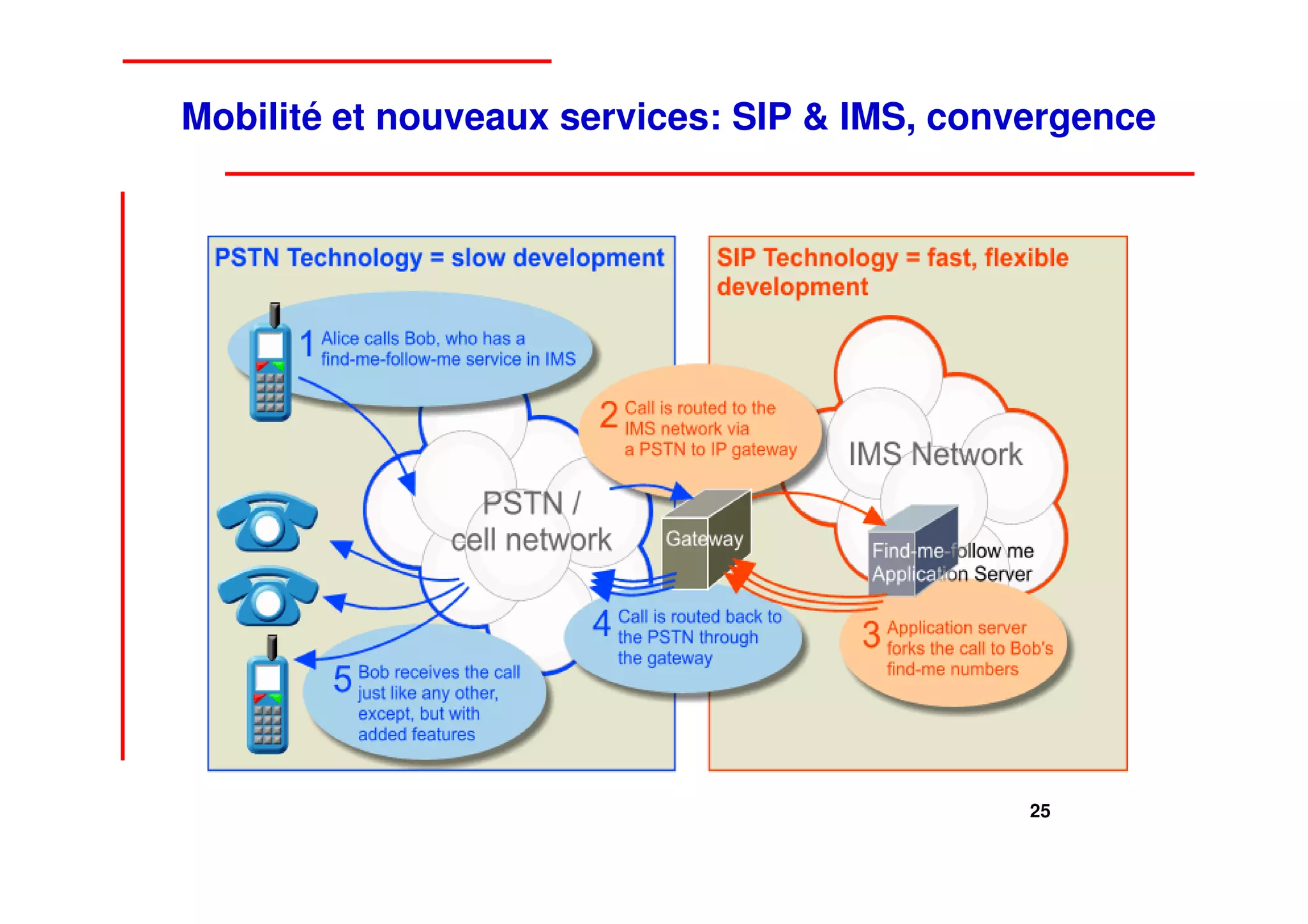

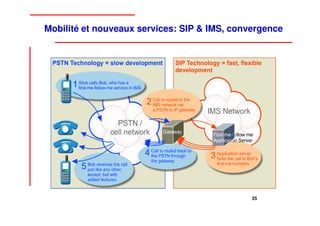

Mobilité et nouveaux services: SIP & IMS, convergence




                                              25

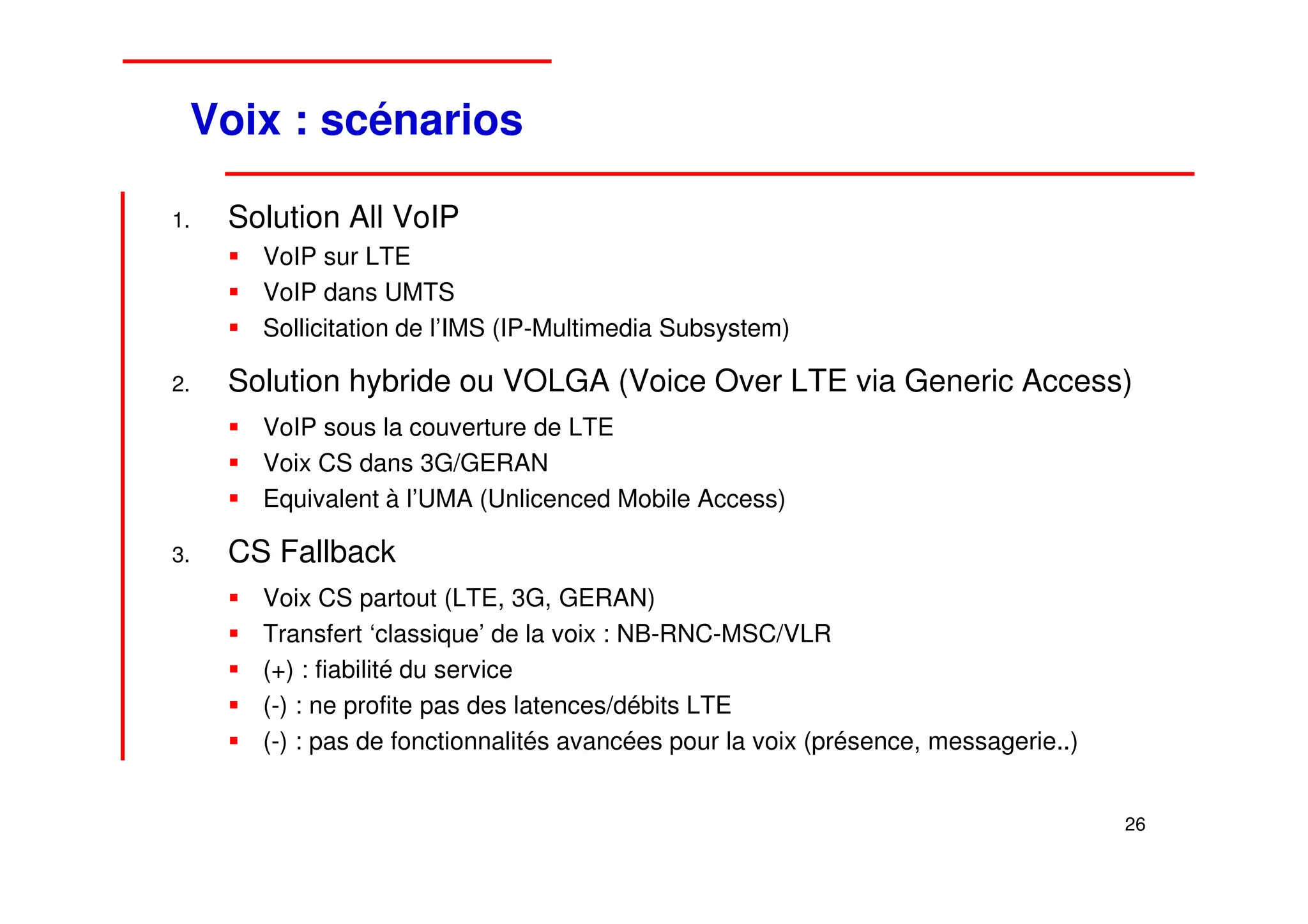

Voix : scénarios

1.   Solution All VoIP
       VoIP sur LTE
       VoIP dans UMTS
       Sollicitation de l’IMS (IP-Multimedia Subsystem)

2.   Solution hybride ou VOLGA (Voice Over LTE via Generic Access)
       VoIP sous la couverture de LTE
       Voix CS dans 3G/GERAN
       Equivalent à l’UMA (Unlicenced Mobile Access)

3.   CS Fallback
       Voix CS partout (LTE, 3G, GERAN)
       Transfert ‘classique’ de la voix : NB-RNC-MSC/VLR
       (+) : fiabilité du service
       (-) : ne profite pas des latences/débits LTE
       (-) : pas de fonctionnalités avancées pour la voix (présence, messagerie..)


                                                                                     26

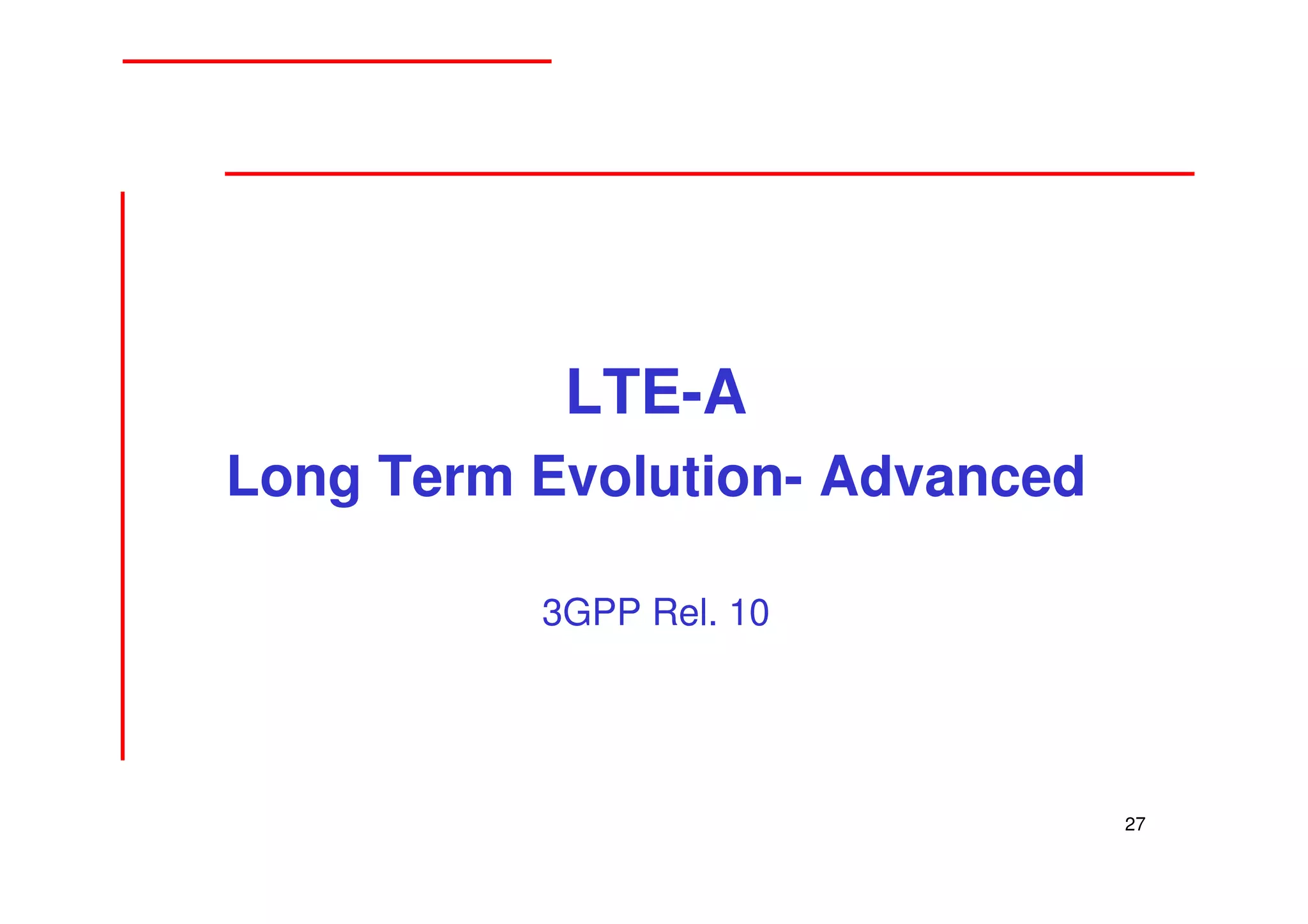

LTE-A
Long Term Evolution- Advanced

          3GPP Rel. 10




                                27

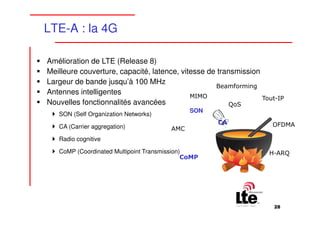

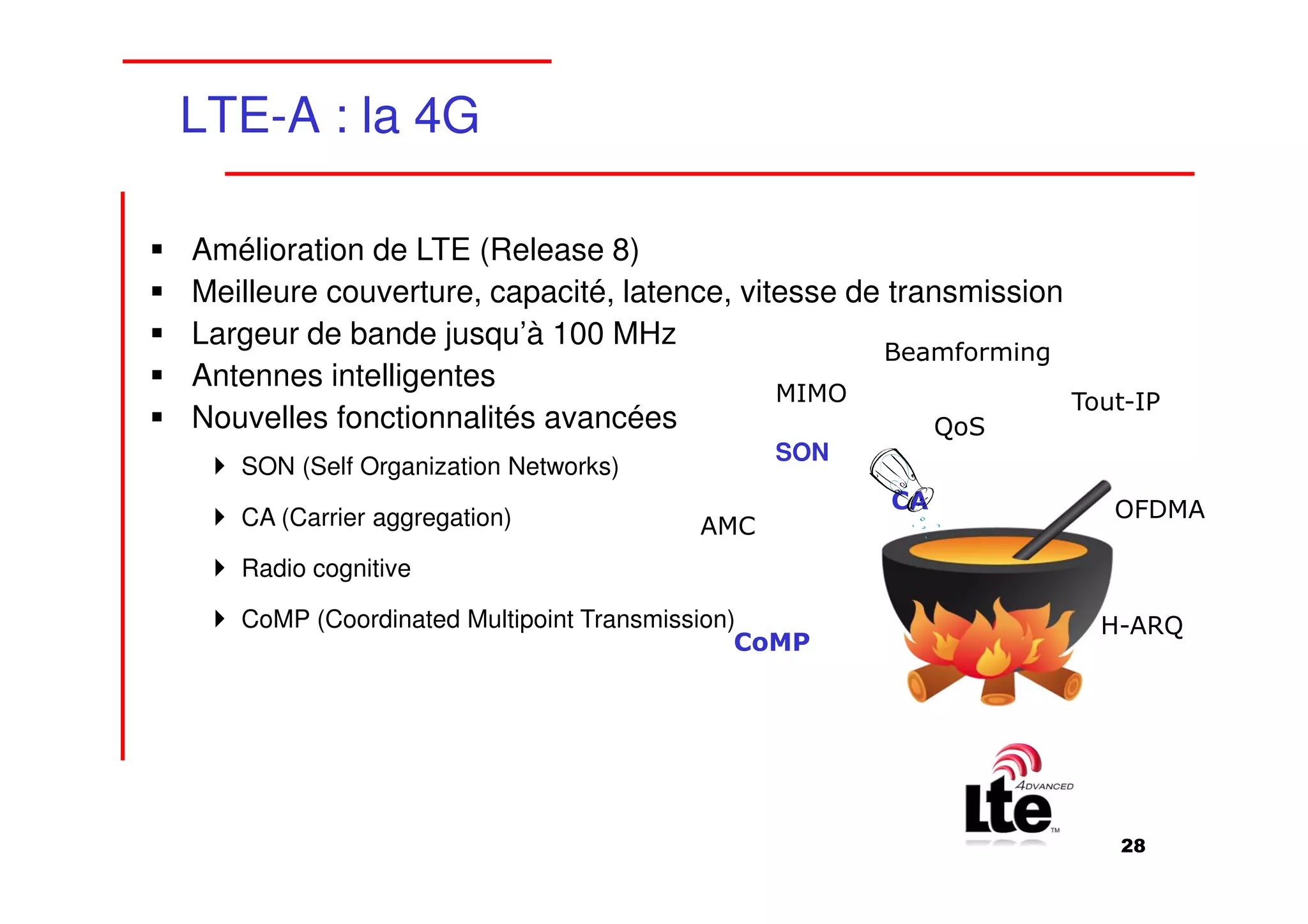

LTE-A : la 4G

Amélioration de LTE (Release 8)
Meilleure couverture, capacité, latence, vitesse de transmission
Largeur de bande jusqu’à 100 MHz
                                                   Beamforming
Antennes intelligentes
                                            MIMO                 Tout-IP
Nouvelles fonctionnalités avancées                      QoS
                                              SON
   SON (Self Organization Networks)
                                                    CA              OFDMA
   CA (Carrier aggregation)             AMC
   Radio cognitive

   CoMP (Coordinated Multipoint Transmission)                      H-ARQ
                                             CoMP




                                                                     28

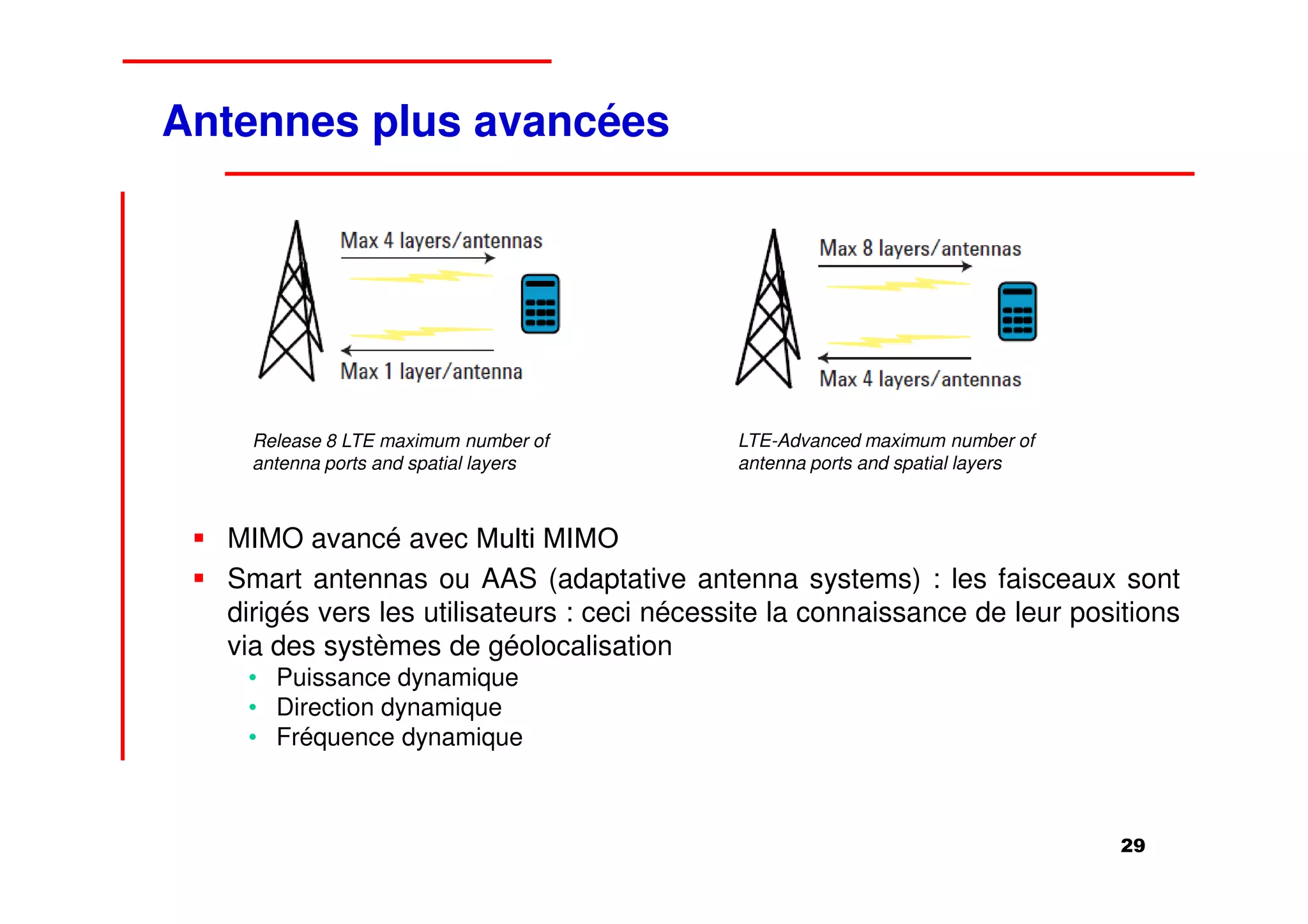

Antennes plus avancées




    Release 8 LTE maximum number of         LTE-Advanced maximum number of
    antenna ports and spatial layers        antenna ports and spatial layers



  MIMO avancé avec Multi MIMO
  Smart antennas ou AAS (adaptative antenna systems) : les faisceaux sont
  dirigés vers les utilisateurs : ceci nécessite la connaissance de leur positions
  via des systèmes de géolocalisation
   • Puissance dynamique
   • Direction dynamique
   • Fréquence dynamique



                                                                               29

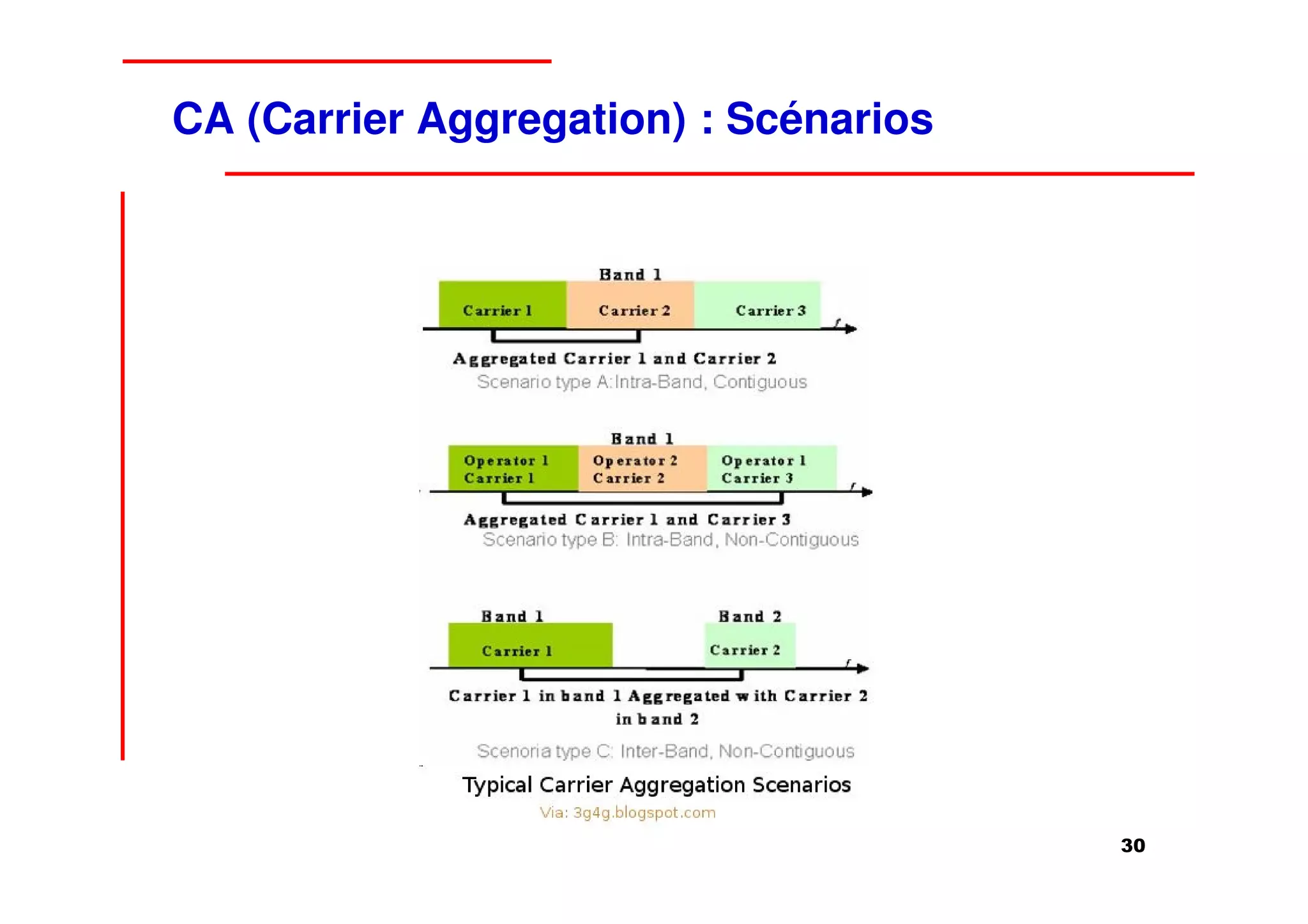

CA (Carrier Aggregation) : Scénarios




                                       30

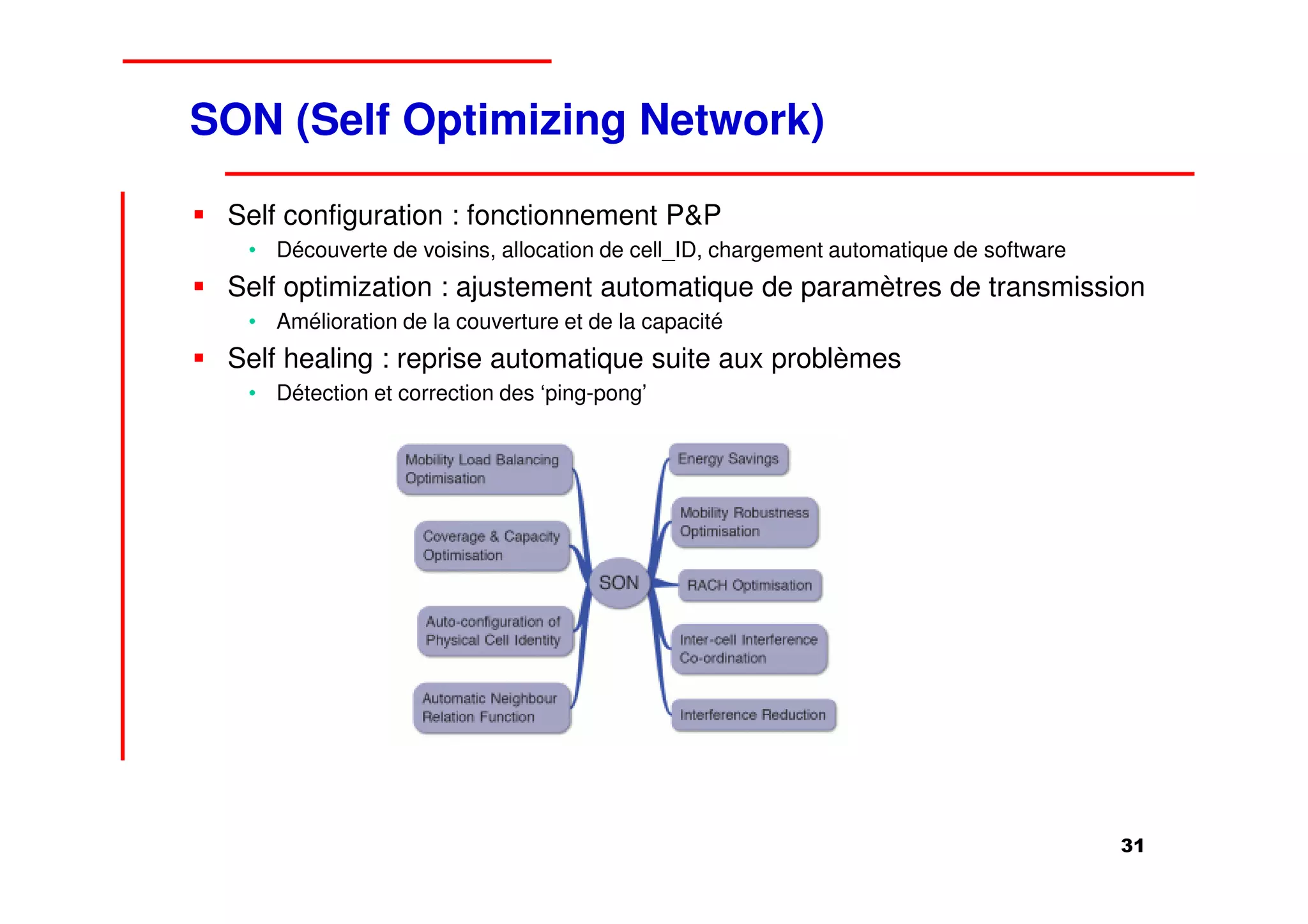

SON (Self Optimizing Network)

 Self configuration : fonctionnement P&P
  • Découverte de voisins, allocation de cell_ID, chargement automatique de software
 Self optimization : ajustement automatique de paramètres de transmission
  • Amélioration de la couverture et de la capacité
 Self healing : reprise automatique suite aux problèmes
  • Détection et correction des ‘ping-pong’




                                                                                       31

Contenu connexe

Tendances

6 lte cours (1)
6 lte cours (1)6 lte cours (1)
6 lte cours (1)Amira Abdi

4G.pdf
4G.pdf4G.pdf
4G.pdf
JasserKouki5

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile
Fodé Ndiaye

4G
4G4G
4 g LTE, LTE Advance
4 g LTE, LTE Advance 4 g LTE, LTE Advance
4 g LTE, LTE Advance
Sajid Marwat

Advanced: Control and User Plane Separation of EPC nodes (CUPS)
Advanced: Control and User Plane Separation of EPC nodes (CUPS)Advanced: Control and User Plane Separation of EPC nodes (CUPS)
Advanced: Control and User Plane Separation of EPC nodes (CUPS)
3G4G

Umts
UmtsUmts
Aide à la Planification Cellulaire dans un Réseau LTE (4G)
Aide à la Planification Cellulaire dans un Réseau LTE (4G)Aide à la Planification Cellulaire dans un Réseau LTE (4G)
Aide à la Planification Cellulaire dans un Réseau LTE (4G)
Fatiha Merazka

Présentation 5 g
Présentation 5 gPrésentation 5 g
Présentation 5 g
Maxime Orefice

Présentation UMTS
Présentation UMTSPrésentation UMTS
Présentation UMTS
Cynapsys It Hotspot

5G Network Architecture Options
5G Network Architecture Options5G Network Architecture Options
5G Network Architecture Options
3G4G

VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...
VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...
VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...
Vikas Shokeen

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobileGilles Samba

Introduction to LTE
Introduction to LTEIntroduction to LTE
Introduction to LTE
Nadisanka Rupasinghe

An introduction to 5G
An introduction to 5GAn introduction to 5G
An introduction to 5G
Andrei Novikov

Architecture reseau mobile
Architecture reseau mobileArchitecture reseau mobile
Architecture reseau mobileGilles Samba

Cours réseauxs gsm
Cours réseauxs gsmCours réseauxs gsm
Cours réseauxs gsm
TECOS

LTE Architecture
LTE ArchitectureLTE Architecture
LTE Architecture
Manje Gowda

Introduction to 5G NR
Introduction to 5G NRIntroduction to 5G NR
Introduction to 5G NR
Abhijeet Kumar


Tendances (20)

6 lte cours (1)
6 lte cours (1)6 lte cours (1)
6 lte cours (1)

Présentation GSM
Présentation GSMPrésentation GSM
Présentation GSM

4G.pdf
4G.pdf4G.pdf
4G.pdf

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile

4G
4G4G
4G

4 g LTE, LTE Advance
4 g LTE, LTE Advance 4 g LTE, LTE Advance
4 g LTE, LTE Advance

Advanced: Control and User Plane Separation of EPC nodes (CUPS)
Advanced: Control and User Plane Separation of EPC nodes (CUPS)Advanced: Control and User Plane Separation of EPC nodes (CUPS)
Advanced: Control and User Plane Separation of EPC nodes (CUPS)

Umts
UmtsUmts
Umts

Aide à la Planification Cellulaire dans un Réseau LTE (4G)
Aide à la Planification Cellulaire dans un Réseau LTE (4G)Aide à la Planification Cellulaire dans un Réseau LTE (4G)
Aide à la Planification Cellulaire dans un Réseau LTE (4G)

Présentation 5 g
Présentation 5 gPrésentation 5 g
Présentation 5 g

Présentation UMTS
Présentation UMTSPrésentation UMTS
Présentation UMTS

5G Network Architecture Options
5G Network Architecture Options5G Network Architecture Options
5G Network Architecture Options

VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...
VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...
VoLTE Voice over LTE Explained - Complete End to End VoLTE Overview - What is...

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile

Introduction to LTE
Introduction to LTEIntroduction to LTE
Introduction to LTE

An introduction to 5G
An introduction to 5GAn introduction to 5G
An introduction to 5G

Architecture reseau mobile
Architecture reseau mobileArchitecture reseau mobile
Architecture reseau mobile

Cours réseauxs gsm
Cours réseauxs gsmCours réseauxs gsm
Cours réseauxs gsm

LTE Architecture
LTE ArchitectureLTE Architecture
LTE Architecture

Introduction to 5G NR
Introduction to 5G NRIntroduction to 5G NR
Introduction to 5G NR


En vedette

LTE Presentation [French]
LTE Presentation [French] LTE Presentation [French]
LTE Presentation [French]
Assia Mounir

INTRODUCTION LTE
INTRODUCTION LTEINTRODUCTION LTE
INTRODUCTION LTE
Elmehdi RIZKI

Présentation lte h.a.khmaies
Présentation lte  h.a.khmaiesPrésentation lte  h.a.khmaies
Présentation lte h.a.khmaieskhmaies HAJ AMMAR

Télécommunications : la 4G débarque en France
Télécommunications : la 4G débarque en FranceTélécommunications : la 4G débarque en France
Télécommunications : la 4G débarque en France
KANTAR MEDIA Ad Intelligence

66051496 lte-9
66051496 lte-966051496 lte-9
66051496 lte-9mwara1

Présentation du HERO
Présentation du HEROPrésentation du HERO
Présentation du HERO
ALCATEL ONE TOUCH

Lte service enablers
Lte service enablersLte service enablers
Lte service enablersAtlantic 2.0

Le point sur la technologie LTE
Le point sur la technologie LTELe point sur la technologie LTE
Le point sur la technologie LTEFracarro France

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobilesRoger Assa

4g technology
4g technology4g technology
4g technology
Publicis Sapient

Presentation on 1G/2G/3G/4G/5G/Cellular & Wireless Technologies
Presentation on 1G/2G/3G/4G/5G/Cellular & Wireless TechnologiesPresentation on 1G/2G/3G/4G/5G/Cellular & Wireless Technologies
Presentation on 1G/2G/3G/4G/5G/Cellular & Wireless Technologies
Kaushal Kaith

Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSMDéveloppement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Mohamed Raafat OMRI محمد رأفت عمري

IHM et ergonomie du CMS open source Ametys LTE
IHM et ergonomie du CMS open source Ametys LTEIHM et ergonomie du CMS open source Ametys LTE
IHM et ergonomie du CMS open source Ametys LTE
Ametys

Ericsson signe un nouveau contrat LTE - Février 2010
Ericsson signe un nouveau contrat LTE - Février 2010Ericsson signe un nouveau contrat LTE - Février 2010
Ericsson signe un nouveau contrat LTE - Février 2010
Ericsson France

Les nouveaux services voix
Les nouveaux services voixLes nouveaux services voix
Les nouveaux services voixFrançois Dubois


En vedette (20)

LTE Presentation [French]
LTE Presentation [French] LTE Presentation [French]
LTE Presentation [French]

INTRODUCTION LTE
INTRODUCTION LTEINTRODUCTION LTE
INTRODUCTION LTE

La 4G pour les nuls - Alcatel Lucent
La 4G pour les nuls - Alcatel LucentLa 4G pour les nuls - Alcatel Lucent
La 4G pour les nuls - Alcatel Lucent

4 g lte
4 g lte4 g lte
4 g lte

Présentation lte h.a.khmaies
Présentation lte  h.a.khmaiesPrésentation lte  h.a.khmaies
Présentation lte h.a.khmaies

La technologie 4 g2
La technologie 4 g2La technologie 4 g2
La technologie 4 g2

Télécommunications : la 4G débarque en France
Télécommunications : la 4G débarque en FranceTélécommunications : la 4G débarque en France
Télécommunications : la 4G débarque en France

66051496 lte-9
66051496 lte-966051496 lte-9
66051496 lte-9

Présentation du HERO
Présentation du HEROPrésentation du HERO
Présentation du HERO

Lte service enablers
Lte service enablersLte service enablers
Lte service enablers

Le point sur la technologie LTE
Le point sur la technologie LTELe point sur la technologie LTE
Le point sur la technologie LTE

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobiles

4g technology
4g technology4g technology
4g technology

Présentation 3 G Lte
Présentation 3 G LtePrésentation 3 G Lte
Présentation 3 G Lte

Presentation on 1G/2G/3G/4G/5G/Cellular & Wireless Technologies
Presentation on 1G/2G/3G/4G/5G/Cellular & Wireless TechnologiesPresentation on 1G/2G/3G/4G/5G/Cellular & Wireless Technologies
Presentation on 1G/2G/3G/4G/5G/Cellular & Wireless Technologies

Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSMDéveloppement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM

Guide mimoweb
Guide mimowebGuide mimoweb
Guide mimoweb

IHM et ergonomie du CMS open source Ametys LTE
IHM et ergonomie du CMS open source Ametys LTEIHM et ergonomie du CMS open source Ametys LTE
IHM et ergonomie du CMS open source Ametys LTE

Ericsson signe un nouveau contrat LTE - Février 2010
Ericsson signe un nouveau contrat LTE - Février 2010Ericsson signe un nouveau contrat LTE - Février 2010
Ericsson signe un nouveau contrat LTE - Février 2010

Les nouveaux services voix
Les nouveaux services voixLes nouveaux services voix
Les nouveaux services voix


Similaire à 4 g evolution

2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss
mohamedsaidi212001

Chapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdfChapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdf
kohay75604

La téléphonie mobile
La téléphonie mobileLa téléphonie mobile
La téléphonie mobilefabrou2

Synthèse des Réseaux
Synthèse des RéseauxSynthèse des Réseaux
Synthèse des Réseaux
Paulin CHOUDJA

Qu’est ce qu’un xG ?
Qu’est ce qu’un xG ?Qu’est ce qu’un xG ?
Qu’est ce qu’un xG ?
Anis Nouri

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies
Qualiméditerranée

Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateursPerspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Edouard DEBERDT

Evolution-des-Générations-Téléphonique.ppt
Evolution-des-Générations-Téléphonique.pptEvolution-des-Générations-Téléphonique.ppt
Evolution-des-Générations-Téléphonique.ppt
ssuser01e5883

La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptxLa-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
raiskilimi

Masterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5GMasterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5G
FrenchTechCentral

Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)
Robert Vivanco Salcedo

Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017
Zyxel France

R&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaudR&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaud
Reseauxetservicestpa

4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf
4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf
4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf
Trophime

Barcamp tunisie edition 2010 mobilite
Barcamp tunisie edition 2010 mobiliteBarcamp tunisie edition 2010 mobilite
Barcamp tunisie edition 2010 mobilite
Barcamp Tunisie

Informatique Mobile 3eme génération
Informatique Mobile 3eme générationInformatique Mobile 3eme génération
Informatique Mobile 3eme générationSébastien Letélié


Similaire à 4 g evolution (20)

Cell6a13
Cell6a13Cell6a13
Cell6a13

2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss

Umts et wan
Umts et wanUmts et wan
Umts et wan

4 g
4 g4 g
4 g

Chapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdfChapitre1_Introduction_res_sans_fils_mobiles.pdf
Chapitre1_Introduction_res_sans_fils_mobiles.pdf

La téléphonie mobile
La téléphonie mobileLa téléphonie mobile
La téléphonie mobile

Synthèse des Réseaux
Synthèse des RéseauxSynthèse des Réseaux
Synthèse des Réseaux

Cisco
CiscoCisco
Cisco

Qu’est ce qu’un xG ?
Qu’est ce qu’un xG ?Qu’est ce qu’un xG ?
Qu’est ce qu’un xG ?

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies

Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateursPerspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs

Evolution-des-Générations-Téléphonique.ppt
Evolution-des-Générations-Téléphonique.pptEvolution-des-Générations-Téléphonique.ppt
Evolution-des-Générations-Téléphonique.ppt

La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptxLa-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx

Masterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5GMasterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5G

Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)

Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017

R&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaudR&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaud

4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf
4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf
4_Evolutions du réseau GPRS vers la 3G et 3G+_ Rev02.pdf

Barcamp tunisie edition 2010 mobilite
Barcamp tunisie edition 2010 mobiliteBarcamp tunisie edition 2010 mobilite
Barcamp tunisie edition 2010 mobilite

Informatique Mobile 3eme génération
Informatique Mobile 3eme générationInformatique Mobile 3eme génération
Informatique Mobile 3eme génération


Plus de Gilles Samba

Installation et configuration asterisk
Installation et configuration asteriskInstallation et configuration asterisk
Installation et configuration asteriskGilles Samba

Evaluation aodv
Evaluation aodvEvaluation aodv
Evaluation aodv
Gilles Samba

Etude des modeles_ns2
Etude des modeles_ns2Etude des modeles_ns2
Etude des modeles_ns2Gilles Samba

Dsr aodv performance
Dsr aodv performanceDsr aodv performance
Dsr aodv performance
Gilles Samba

Mpls foudhaili oussama
Mpls foudhaili oussamaMpls foudhaili oussama
Mpls foudhaili oussamaGilles Samba

4 g americas glossary of wireless acronyms 2012
4 g americas glossary of wireless acronyms 20124 g americas glossary of wireless acronyms 2012
4 g americas glossary of wireless acronyms 2012
Gilles Samba

4 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v34 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v3Gilles Samba

4 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v34 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v3Gilles Samba

Cour simulation ns2
Cour simulation ns2Cour simulation ns2
Cour simulation ns2Gilles Samba

Asterisk to ip_rapport
Asterisk to ip_rapportAsterisk to ip_rapport
Asterisk to ip_rapportGilles Samba


Plus de Gilles Samba (14)

Asterisk trixbox
Asterisk trixboxAsterisk trixbox
Asterisk trixbox

Installation et configuration asterisk
Installation et configuration asteriskInstallation et configuration asterisk
Installation et configuration asterisk

Apport de la_lte
Apport de la_lteApport de la_lte
Apport de la_lte

Acces umts efort
Acces umts efortAcces umts efort
Acces umts efort

Cours ipv6pdf
Cours ipv6pdfCours ipv6pdf
Cours ipv6pdf

Evaluation aodv
Evaluation aodvEvaluation aodv
Evaluation aodv

Etude des modeles_ns2
Etude des modeles_ns2Etude des modeles_ns2
Etude des modeles_ns2

Dsr aodv performance
Dsr aodv performanceDsr aodv performance
Dsr aodv performance

Mpls foudhaili oussama
Mpls foudhaili oussamaMpls foudhaili oussama
Mpls foudhaili oussama

4 g americas glossary of wireless acronyms 2012
4 g americas glossary of wireless acronyms 20124 g americas glossary of wireless acronyms 2012
4 g americas glossary of wireless acronyms 2012

4 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v34 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v3

4 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v34 ir be-dimensionnement_interface_radio_2012_v3
4 ir be-dimensionnement_interface_radio_2012_v3

Cour simulation ns2
Cour simulation ns2Cour simulation ns2
Cour simulation ns2

Asterisk to ip_rapport
Asterisk to ip_rapportAsterisk to ip_rapport
Asterisk to ip_rapport


4 g evolution

  • 1. Evolutions vers la 4G Neila EL HENI neila.elheni@lip6.fr neila.elheni@green-communications.fr 1
  • 2. Sommaire Migration vers la 4G LTE Motivations Avancées techniques Architecture Déploiement La 4G 2
  • 3. Migration vers la 4G Global Evolution Trends Wireless Transmission – Path 1 3G Evolution 100 Mbps (high mobility) – Path 2 802.11n, Gigabit WLAN 1Gbps(Fixed, Nomadic) – Path 3 Broadband wireless Access New Life Style Heterogeneous IW Cost-effective 4G High capacity Mobility Standard Larger coverage 1995 2000 2005 2010 1 LTE-A IMT- High (250 Km/h~) Multimedia 3G Ev. Advanced OFDMA/LTE 802.16m 4G 3G 3G++ Medium 2G W-CDMA/HSDPA 802.16e 3 (Vehicular) GSM CDMA2000/Ev-DV/DO 1G IS-41 WiBro AMPS 2 WLAN Low Voice 802.16 a/d WLAN 802.11vht 802.11n (Nomadic) WLAN 802.11a/b Data Rate 14.4 Kbps 144 Kbps 384 Kbps ~ 50 Mbps ~100 Mbps ~ 3
  • 4. Réseaux cellulaires mobiles : Générations 1G NMT (Nordisk Mobil Telefoni), AMPS (Advanced Mobile Phone System) : analogique 2G GSM (Global System for Mobile Communications) : numérique, commutation de circuit (CS) 2,5G GPRS (General Packet Radio Service) : numérique, commutation de paquet (PS) 2,9G Edge (Enhanced Data Rates for GSM Evolution) : numérique, PS, modulation rapide 3G UMTS (Universal Mobile Telecommunications System) : transmission large bande sur 5 MHz au lieu de 200 Khz avec la 2G : débit de 2 Mbps 3,5G HSDPA (High Speed Downlink Packet Access) : débit de 14 Mbps sur 5 MHz 3,7G HSPA Dual Carrier – débit de 28 Mbps sur 5 MHz 3,9G LTE (Long Term Evolution) débit supérieur à 100 Mbps sur 20 MHz 4G LTE-A (LTE-Advanced): débit de 1Gbps sur 100 MHz 4 4
  • 5. Pourquoi LTE La 3G/3G+ arrive à saturation Tsunami vidéo (Youtube) • 86.000 heures de vidéo téléchargées chaque jour • Plus de 4 milliards vues vidéo par jour LTE augmente le débit et la capacité pour les services IP Nouveau spectre Pas de “killer application” pour l’adoption du LTE Internet/ FTP Video/audio streaming, TV Services temps réels : jeux en ligne, VoIP Complément des solutions de cloud computing Alléger les services de retransmission vidéo (de caméras de surveillance) Une meilleure qualité des communications en forte mobilité 5
  • 6. Spécifications techniques du LTE Débit max descendant 300 Mbps Débit ascendant max : 75 Mbits/s Bande passante jusqu’à 20 MHz Modulation jusqu’à 64-QAM Antennes MIMO (Multiple Input Multiple Output) Large gamme de fréquences définie par ITU-R (International Telecommunication Union-Radio) Taille de cellules variable (jusqu’à 100 kms) 200 clients actifs par cellule Latence faible de 20 ms vs 50-60ms for HSPA+ Uniquement le mode unicast dans la Rel 8, le broadcast est introduit dans la Rel10 Support des duplexages FDD et TDD 6
  • 7. Coûts de déploiement du LTE Nouvelle architecture de réseau Nouvel accès radio avec un seul type d’équipement : Stations de base évoluées (eNodeB) Nouveau coeur de réseau (Evolved Packet Core) Interfaces ouvertes et mécanismes efficaces de configuration et de maintenance Est-ce plus rentable de faire des mises à jour logicielles des équipements 2G/3G existants ou d’investir dans des nouveaux équipements LTE? Interopérabilité avec les systèmes existants Premiers déploiements de LTE avec couverture partielle et handovers avec les systèmes existants Nouvelles bandes de fréquences Complexité de terminaux Low-cost et batterie de longue durée de vie 7
  • 8. 105 réseaux commerciaux LTE Octobre 2012 : rapport du GSA (Global mobile Suppliers Association) Le rapport confirme 105 réseaux commercialisés dans 48 pays >17 millions abonnés LTE pour Q1 2012 (64% en Amérique du nord) 159 réseaux prévus à la fin de 2012 8
  • 9. Quel spectre pour le déploiement du LTE 9
  • 10. Bandes définies par 3GPP [36.101] 10
  • 11. Attribution des fréquences des 2.6 GHz (bande 7) Après avoir validé les dossiers des 4 opérateurs et révélé les montants consentis, dont la somme atteint 936 millions d'euros, l'Autorité officialise leur position sur le spectre de 2.6 GHz (150 000 000 €) (287 118 501 €) (228 011 012€) (271 000 000 €) Free Mobile pourra, de droit, bénéficier de l’itinérance dans la bande 800 MHz dès lors que son réseau à 2,6 GHz aura atteint une couverture de 25 % de la population 11
  • 12. Attribution des fréquences des 800 MHz (bande 20) Des licences sont attribuées (Janv. 2012) à Bouygues Telecom, Orange France et SFR dans la bande 800 MHz. Défi : interférences avec la TNT (ARCEP Dec2011) 12
  • 13. Déploiement Orange Premier déploiement à Marseille Fait avec des équipements fournis par Alcatel Lucent. Ce déploiement utilise la bande de fréquence des 2,6 GHz Equipements • Tablette Galaxy Tab 8,9’’ 4G mis à disposition d’une partie des testeurs • Clé 4G E392 de Huawei • Domino 4G E589 de Huawei : capte le signal 4G et le rediffuse en WiFi • Boitier fourni par la Société Aviwest et permettant la retransmission de la Sosh Freestyle Cup en 4G Services testés • Télé HD en mobilité • Cloud Gaming 4G • Accès fluide et immédiat à l’ensemble des outils professionnels sur le cloud depuis n’importe quel lieu Commercialisation prévue à partir de début 2013 Orange vise une couverture de 50% de la population en 4G pour la mi- 2014, et compte investir environ 500 M€ par an sur ses infrastructures mobiles. Les prochaines grandes villes couvertes devraient être, après Marseille, Lyon et Nantes. 13
  • 14. Déploiement Bouygues Telecom Premier déploiement à Lyon et commercialisation à partir de 2013 Equipements fournis par Ericsson, déploiement ne concerne que la bande des 2,6 GHz. Celle des 800 MHz pas encore utilisé à cause des perturbations occasionnées avec la TNT Plus de 200 personnes retenues pour les tests :100 clients du grand public (tirés au sort sur 6.000 inscrits), 20 professionnels en télécom, 50 autres entreprises, 50 collaborateurs de Bouygues à Lyon et une cinquantaine de VIP : blogueurs, journalistes, etc Uniquement services data Téléchargement rapide, jeux en réseau, surf, streaming HD, etc. Les débits proposés sont limités pour le moment à une vitesse de 100 Mbps Equipements prêtés Hotspot Mobile ZTE MF91D Samsung Galaxy Tab 8,9 LTE 14
  • 15. LTE : architecture Accès : Evolved-UTRAN • Suppression du RNC - architecture plate • Interface X2 (support de mobilité) • Pas de domaine CS Cœur : SAE (System Architecture Evolution) • SAE est le nom du projet, le réseau X2 X2 s’appelle EPC (Evolved Packet Core) • MME : plan de contrôle • S-GW : plan de données • Architecture IP multi-accès (3GPP et des eNodeB : evolved Node B non-3GPP) MME (Mobility Management Entity) • Architecture IP multi-accès (3GPP et des S-GW (Serving Gateway) non-3GPP) 15
  • 16. LTE : e-UTRAN • Interface X2 • support de mobilité, gestion d’interférence • Domaine PS uniquement • OFDMA au lieu du CDMA • HARQ 16
  • 17. Du CDMA 3G à l’OFDMA LTE c1 c2 c3 S= s1.c1+s2.c2+s3.c3 Fréquences 1 s1= S. c1 2 s2= S. c2 3 s3= S. c3 Temps 17
  • 18. Du CDMA 3G à l’OFDMA LTE OFDMA Fréquences VoIP HTTP streaming Un bloc de ressource est de longueur 0,5 ms et contient 12 sous-porteuses (15 Hz/porteuse) Temps 18
  • 19. Ordonnancement de paquet VoIP Entrées - Etat du canal de chaque usager Vidéo strea - Contraintes QoS applications ming CQI1 - Profil abonné (catégorie, itinérence) CQI2 FTP CQI3 Sorties Serveu r Ordonna CQI4 - Choix d’usager à servir en premier HTTP nceur - Choix de débit VoIP CQI Channel Quality Indicator Objectifs de l’ordonnancement - Optimiser la capacité, le débit, les performances au bord de la cellule, l’équité, les délais - 19-
  • 20. HARQ Hybrid Automatic Repeat reQuest Stockage d’une transmission erronée & combinaison avec la (les) retransmission(s) Gain en SNR Versions Algorithme de Chase : retransmissions identiques à la transmission originale Redondance incrémentale : retransmission avec redondance supplémentaire P1.1 P1.2 P2.1 ACK NACK P1.2 + P1.1 P1.1 Soft combining Pi,j : Transmission j du paquet i 20
  • 21. Multi-antennes LTE LTE-A 21
  • 22. IMS IP Multimedia Sub-system 3GPP Rel. 5-6 22
  • 23. Signalisation/média Séparation de la signalisation et de la partie média IMS/SIP RTP Real-Time Transport Protocol 23
  • 24. IMS : exemples de services • Echange de fichiers pendant un appel • Service de présence • Un usager peut créer une règle qui le montre connecté après 20:00 et rejette tous les appels en provenance d’un appelant de son groupe professionnel. • Un usager peut couper lorsque ses collègues professionnels appellent et les rediriger vers une page Web spécifique présentant l'hôtel où il passe ses vacances • Un usager peut activer la sonnerie au niveau de tous ses appareils en fonction de l’appelant • Messagerie instantanée et vidéo conférence 24
  • 25. Mobilité et nouveaux services: SIP & IMS, convergence 25
  • 26. Voix : scénarios 1. Solution All VoIP VoIP sur LTE VoIP dans UMTS Sollicitation de l’IMS (IP-Multimedia Subsystem) 2. Solution hybride ou VOLGA (Voice Over LTE via Generic Access) VoIP sous la couverture de LTE Voix CS dans 3G/GERAN Equivalent à l’UMA (Unlicenced Mobile Access) 3. CS Fallback Voix CS partout (LTE, 3G, GERAN) Transfert ‘classique’ de la voix : NB-RNC-MSC/VLR (+) : fiabilité du service (-) : ne profite pas des latences/débits LTE (-) : pas de fonctionnalités avancées pour la voix (présence, messagerie..) 26
  • 27. LTE-A Long Term Evolution- Advanced 3GPP Rel. 10 27
  • 28. LTE-A : la 4G Amélioration de LTE (Release 8) Meilleure couverture, capacité, latence, vitesse de transmission Largeur de bande jusqu’à 100 MHz Beamforming Antennes intelligentes MIMO Tout-IP Nouvelles fonctionnalités avancées QoS SON SON (Self Organization Networks) CA OFDMA CA (Carrier aggregation) AMC Radio cognitive CoMP (Coordinated Multipoint Transmission) H-ARQ CoMP 28
  • 29. Antennes plus avancées Release 8 LTE maximum number of LTE-Advanced maximum number of antenna ports and spatial layers antenna ports and spatial layers MIMO avancé avec Multi MIMO Smart antennas ou AAS (adaptative antenna systems) : les faisceaux sont dirigés vers les utilisateurs : ceci nécessite la connaissance de leur positions via des systèmes de géolocalisation • Puissance dynamique • Direction dynamique • Fréquence dynamique 29
  • 30. CA (Carrier Aggregation) : Scénarios 30
  • 31. SON (Self Optimizing Network) Self configuration : fonctionnement P&P • Découverte de voisins, allocation de cell_ID, chargement automatique de software Self optimization : ajustement automatique de paramètres de transmission • Amélioration de la couverture et de la capacité Self healing : reprise automatique suite aux problèmes • Détection et correction des ‘ping-pong’ 31
