1. Xéme Génération
Qu’est ce qu’un
xG ?
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique
Faculté des Sciences dz Bizerte
Département de l’Informatique
TRT 3
Réaliser par Mer Nouri Anis
1

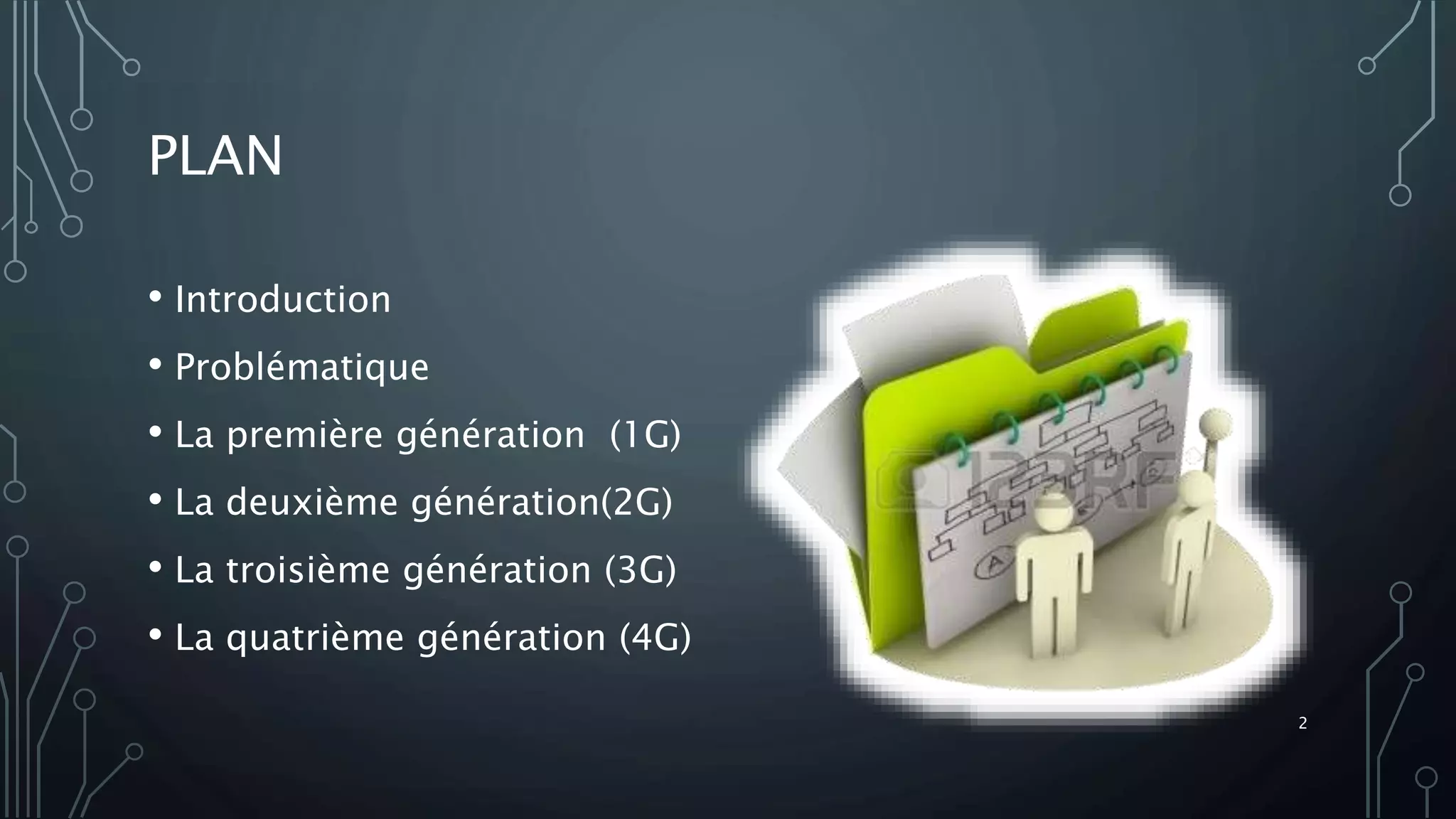

2. PLAN
• Introduction
• Problématique
• La première génération (1G)
• La deuxième génération(2G)
• La troisième génération (3G)
• La quatrième génération (4G)
2

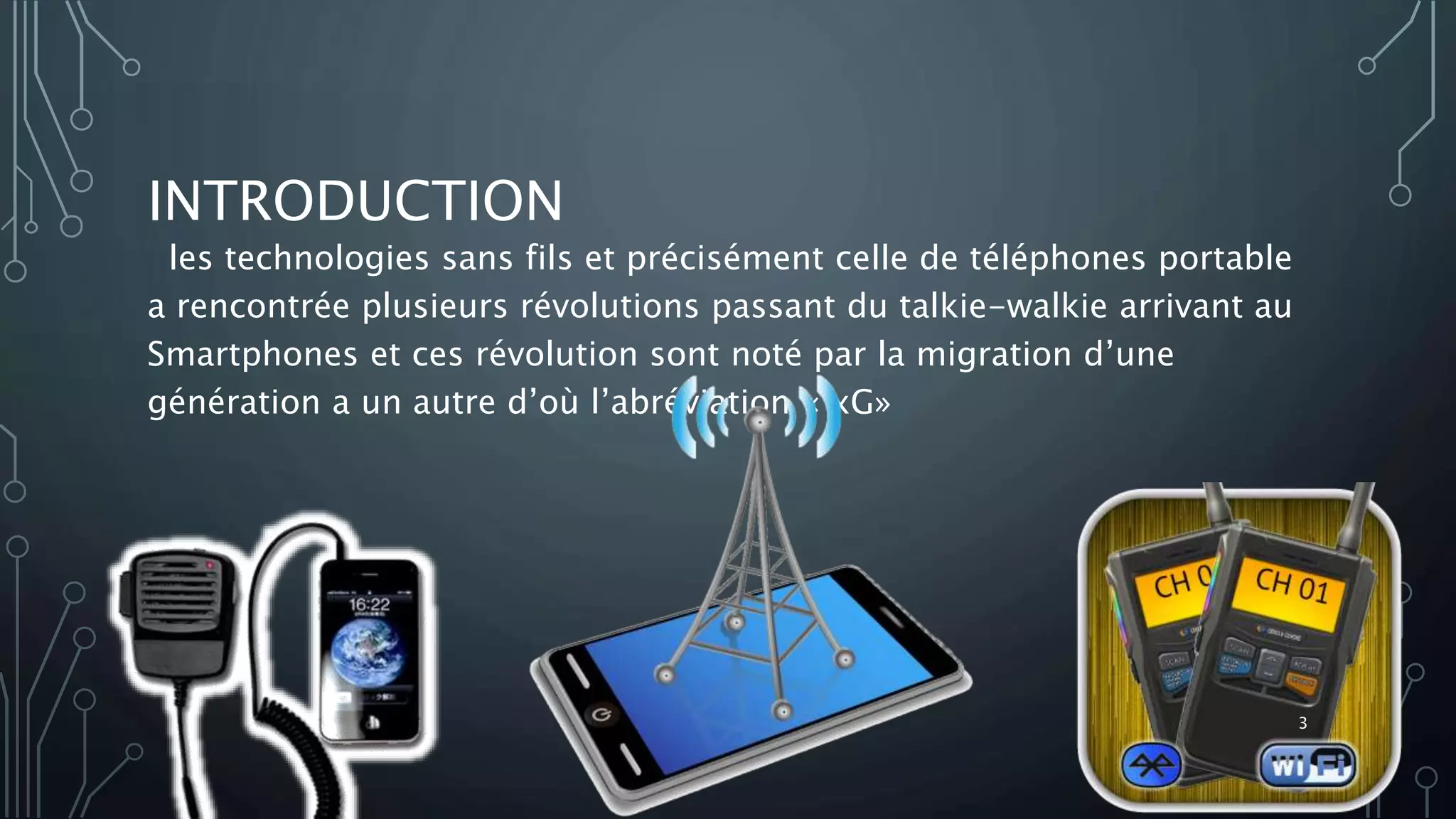

3. INTRODUCTION
les technologies sans fils et précisément celle de téléphones portable
a rencontrée plusieurs révolutions passant du talkie-walkie arrivant au
Smartphones et ces révolution sont noté par la migration d’une
génération a un autre d’où l’abréviation « xG»
3

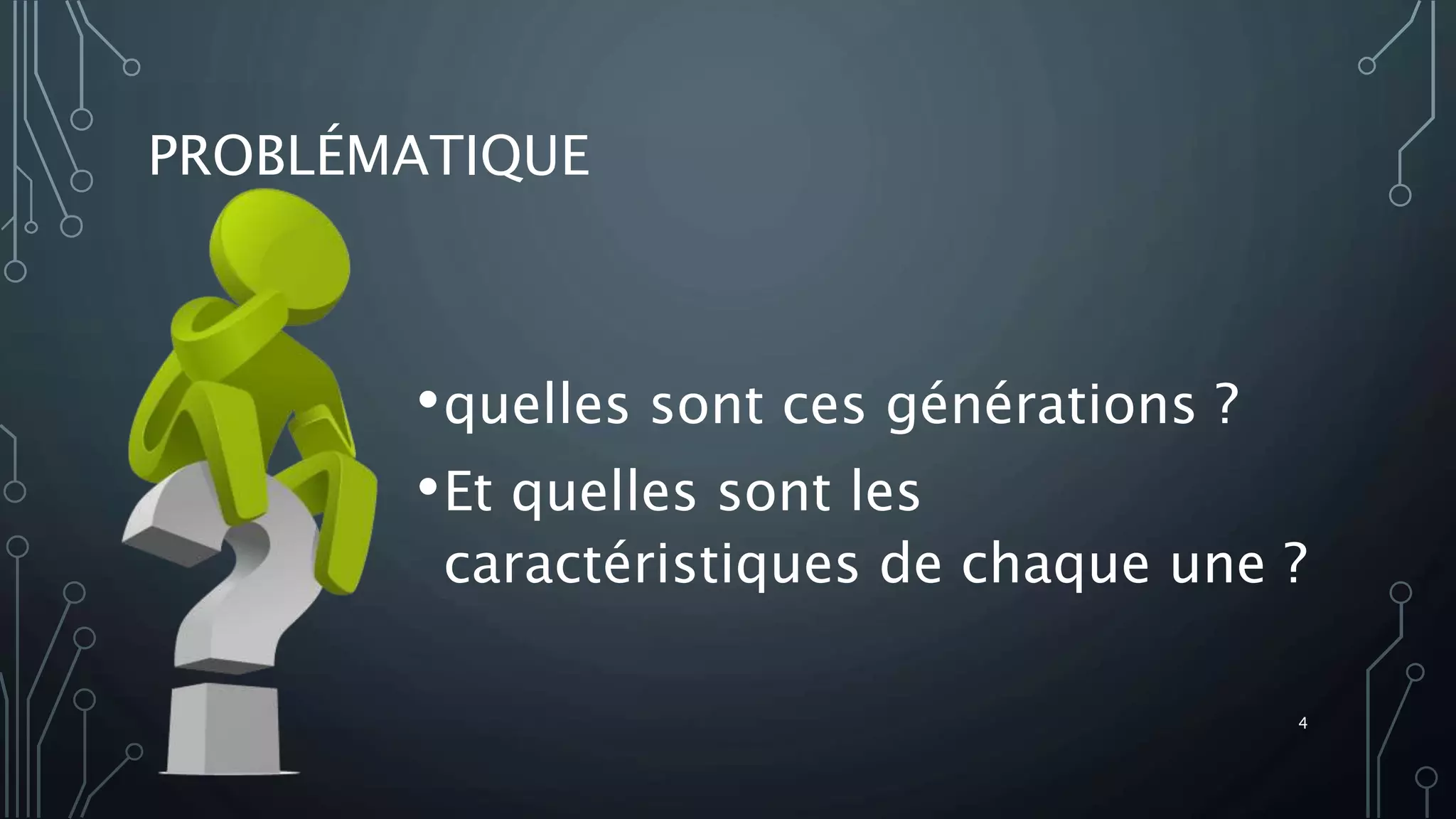

4. PROBLÉMATIQUE
•quelles sont ces générations ?
•Et quelles sont les
caractéristiques de chaque une ?
4

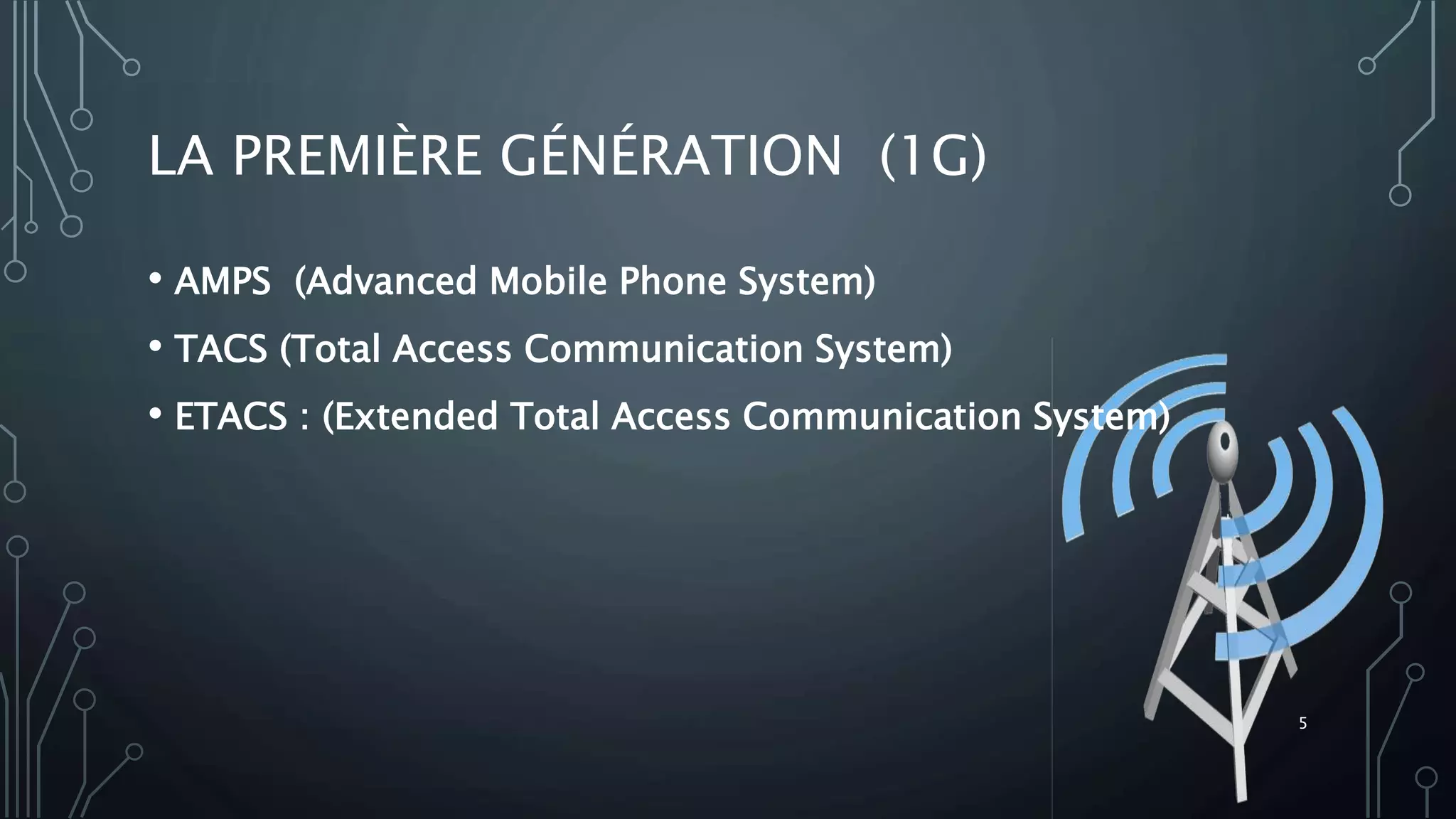

5. LA PREMIÈRE GÉNÉRATION (1G)
• AMPS (Advanced Mobile Phone System)
• TACS (Total Access Communication System)
• ETACS : (Extended Total Access Communication System)
5

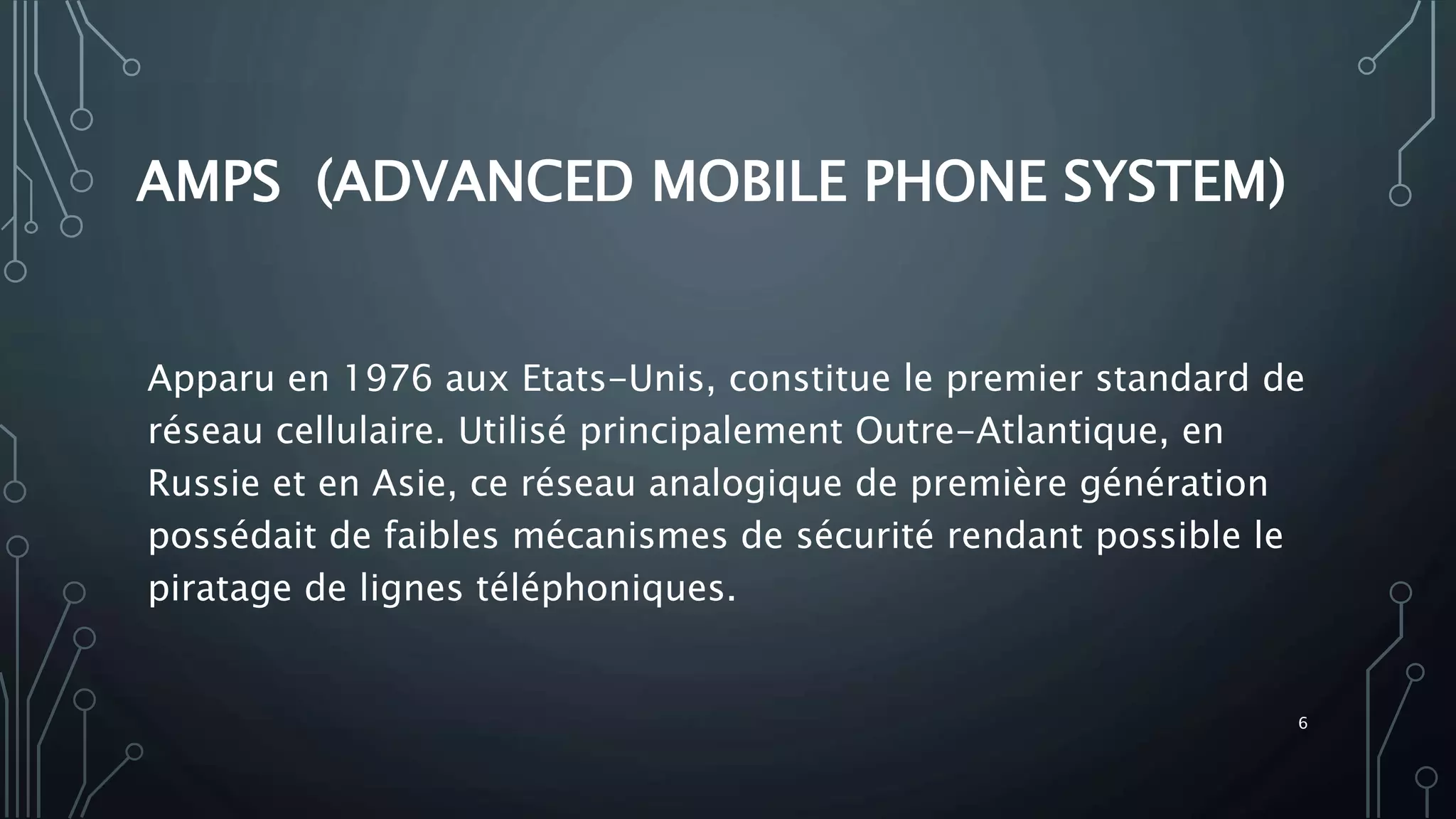

6. AMPS (ADVANCED MOBILE PHONE SYSTEM)
Apparu en 1976 aux Etats-Unis, constitue le premier standard de
réseau cellulaire. Utilisé principalement Outre-Atlantique, en
Russie et en Asie, ce réseau analogique de première génération
possédait de faibles mécanismes de sécurité rendant possible le
piratage de lignes téléphoniques.
6

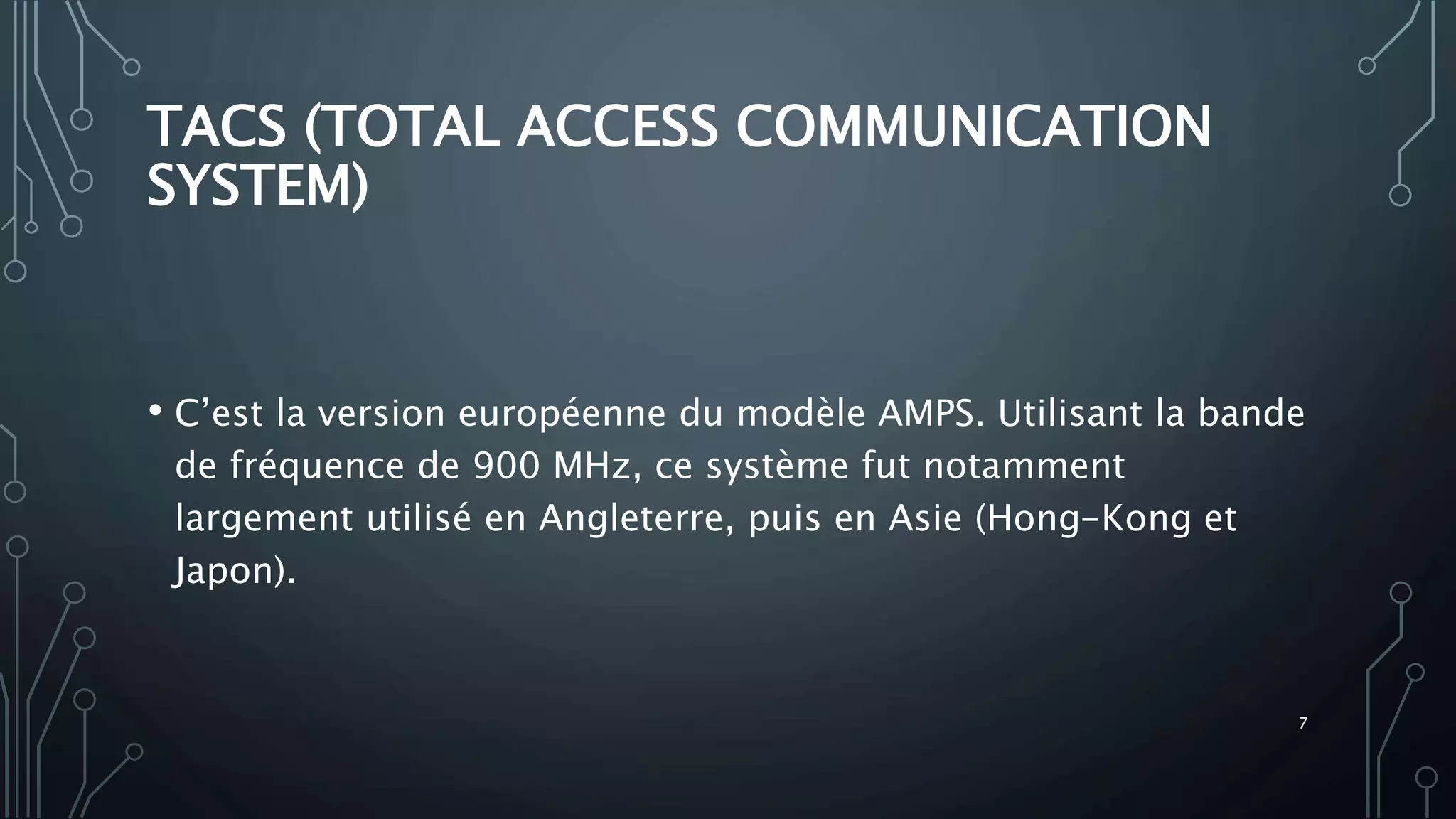

7. TACS (TOTAL ACCESS COMMUNICATION
SYSTEM)
• C’est la version européenne du modèle AMPS. Utilisant la bande
de fréquence de 900 MHz, ce système fut notamment
largement utilisé en Angleterre, puis en Asie (Hong-Kong et
Japon).
7

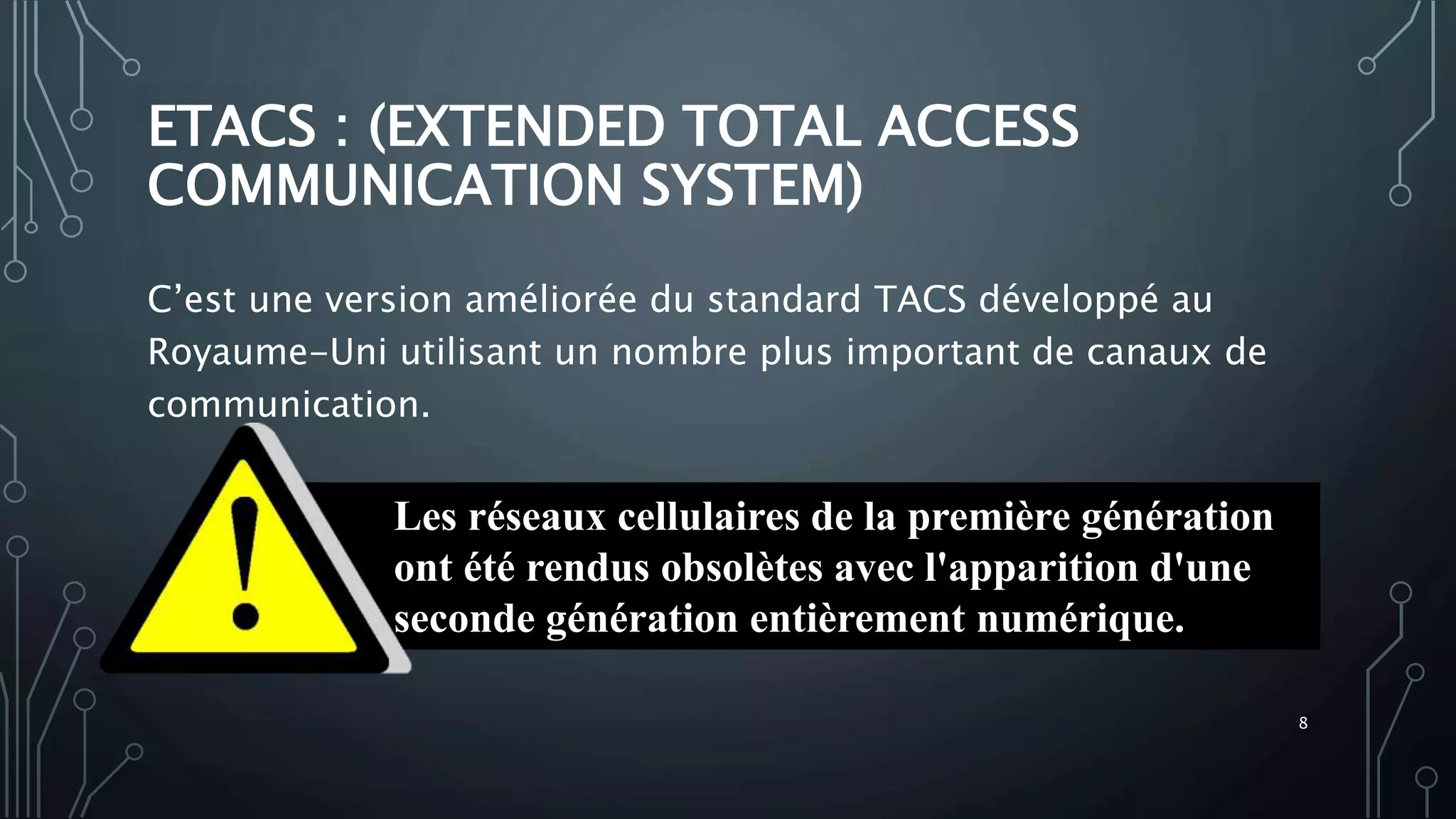

8. ETACS : (EXTENDED TOTAL ACCESS
COMMUNICATION SYSTEM)
C’est une version améliorée du standard TACS développé au
Royaume-Uni utilisant un nombre plus important de canaux de
communication.
Les réseaux cellulaires de la première génération
ont été rendus obsolètes avec l'apparition d'une
seconde génération entièrement numérique.
8

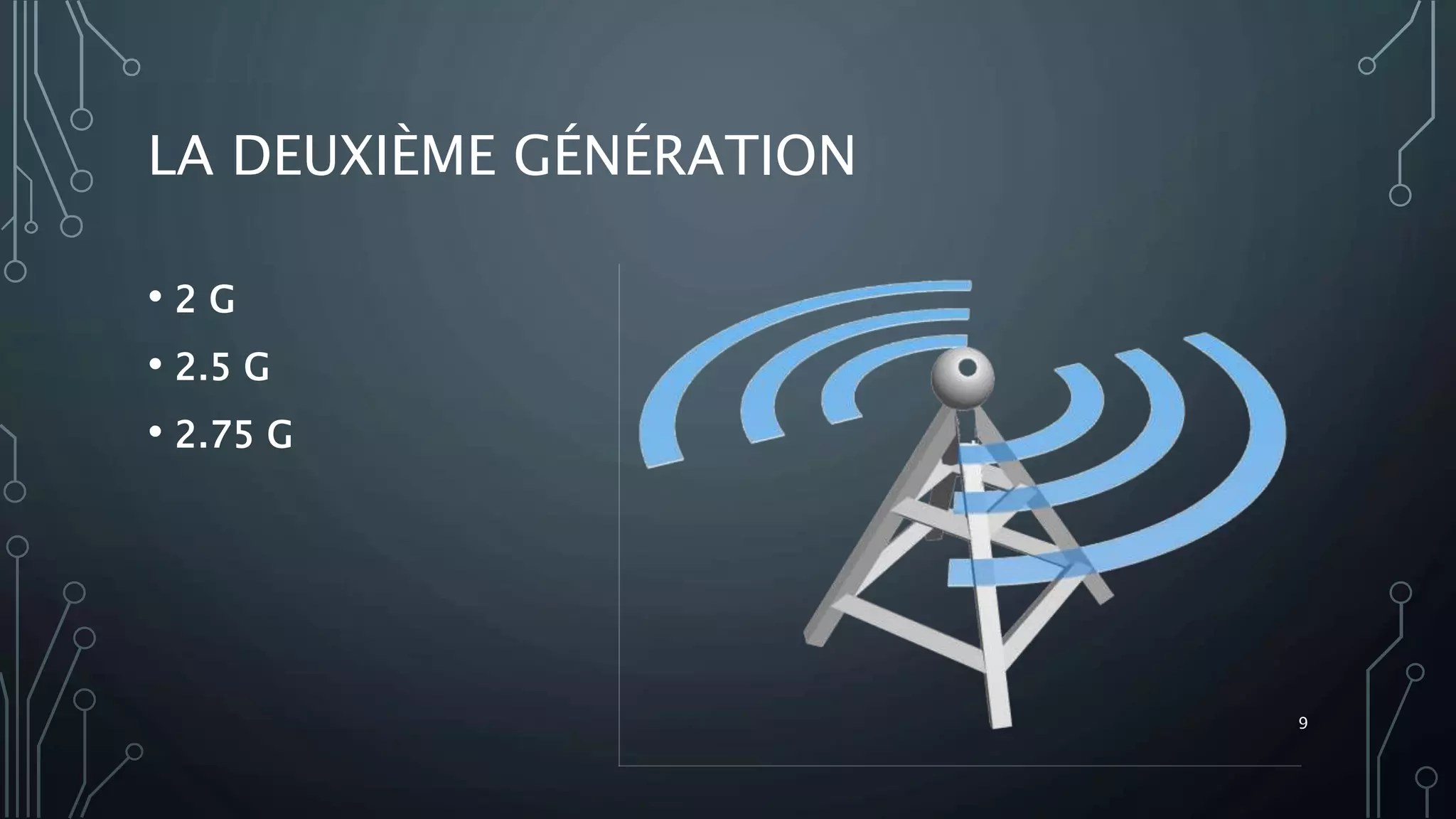

9. LA DEUXIÈME GÉNÉRATION
• 2 G
• 2.5 G
• 2.75 G
9

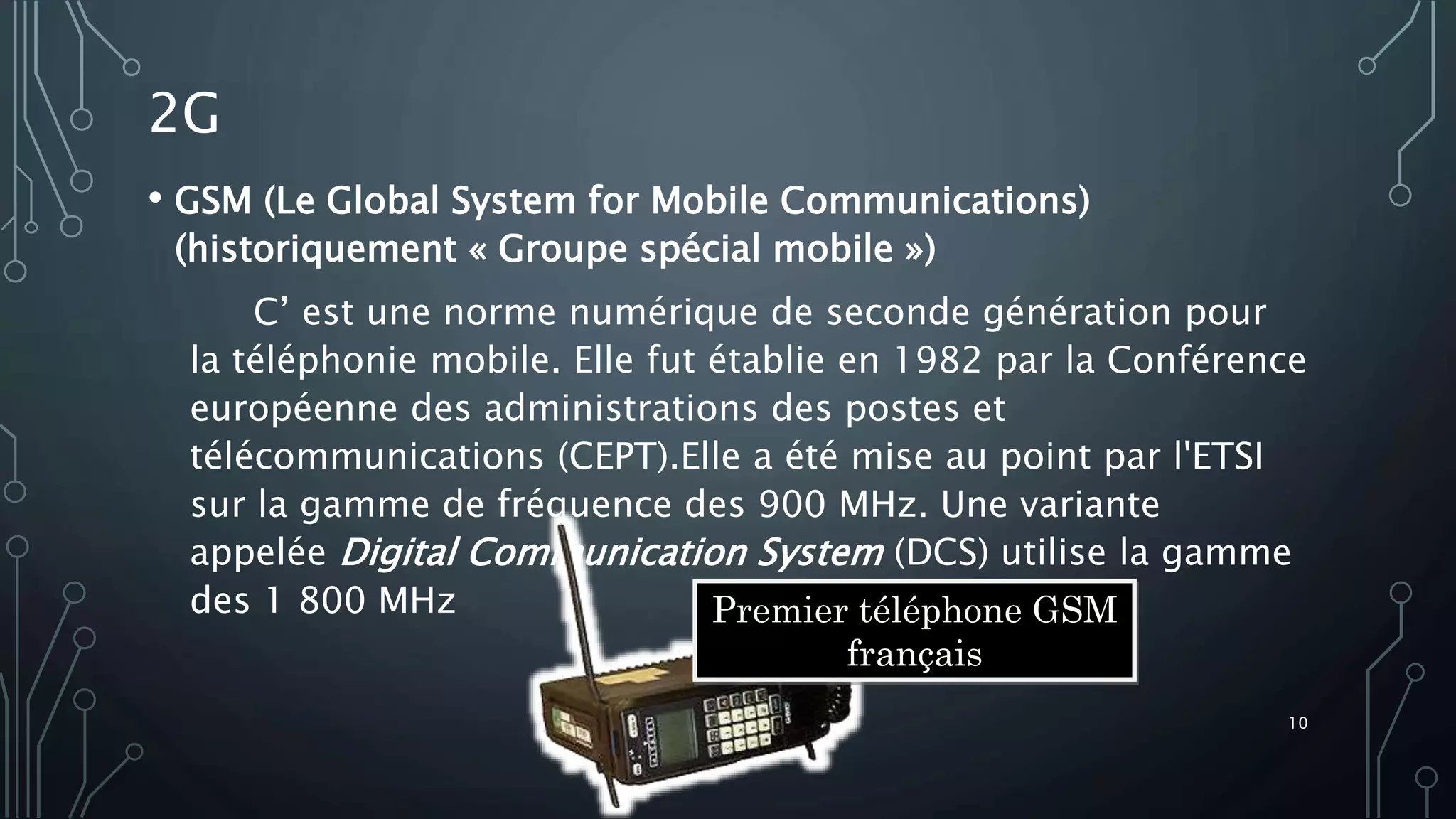

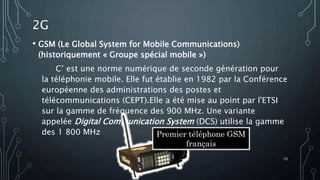

10. 2G
• GSM (Le Global System for Mobile Communications)
(historiquement « Groupe spécial mobile »)
C’ est une norme numérique de seconde génération pour
la téléphonie mobile. Elle fut établie en 1982 par la Conférence
européenne des administrations des postes et
télécommunications (CEPT).Elle a été mise au point par l'ETSI
sur la gamme de fréquence des 900 MHz. Une variante
appelée Digital Communication System (DCS) utilise la gamme
des 1 800 MHz Premier téléphone GSM
français
10

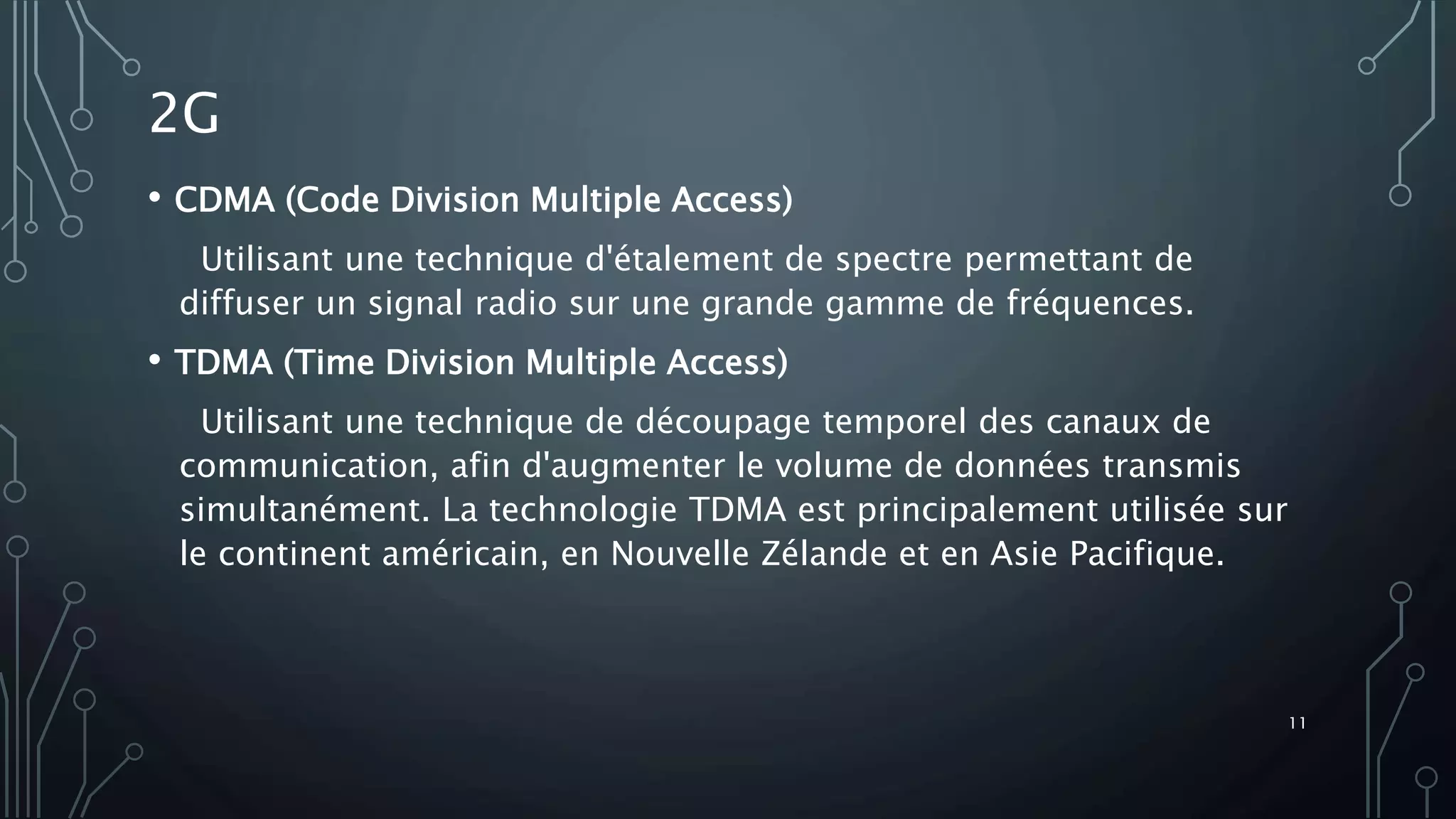

11. • CDMA (Code Division Multiple Access)
Utilisant une technique d'étalement de spectre permettant de
diffuser un signal radio sur une grande gamme de fréquences.
• TDMA (Time Division Multiple Access)
Utilisant une technique de découpage temporel des canaux de
communication, afin d'augmenter le volume de données transmis
simultanément. La technologie TDMA est principalement utilisée sur
le continent américain, en Nouvelle Zélande et en Asie Pacifique.
2G
11

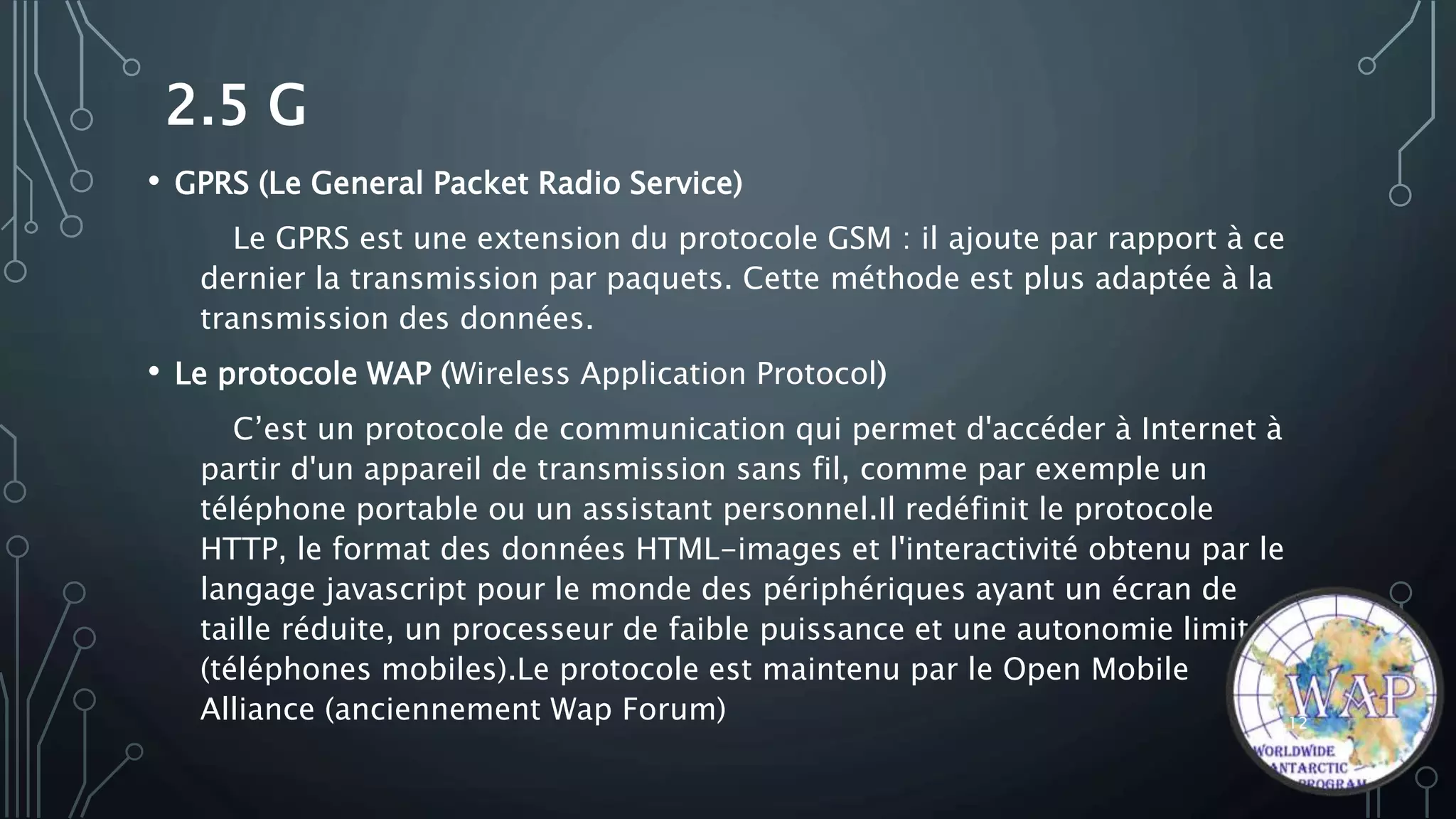

12. 2.5 G
• GPRS (Le General Packet Radio Service)
Le GPRS est une extension du protocole GSM : il ajoute par rapport à ce
dernier la transmission par paquets. Cette méthode est plus adaptée à la
transmission des données.
• Le protocole WAP (Wireless Application Protocol)
C’est un protocole de communication qui permet d'accéder à Internet à
partir d'un appareil de transmission sans fil, comme par exemple un
téléphone portable ou un assistant personnel.Il redéfinit le protocole
HTTP, le format des données HTML-images et l'interactivité obtenu par le
langage javascript pour le monde des périphériques ayant un écran de
taille réduite, un processeur de faible puissance et une autonomie limitée
(téléphones mobiles).Le protocole est maintenu par le Open Mobile
Alliance (anciennement Wap Forum) 12

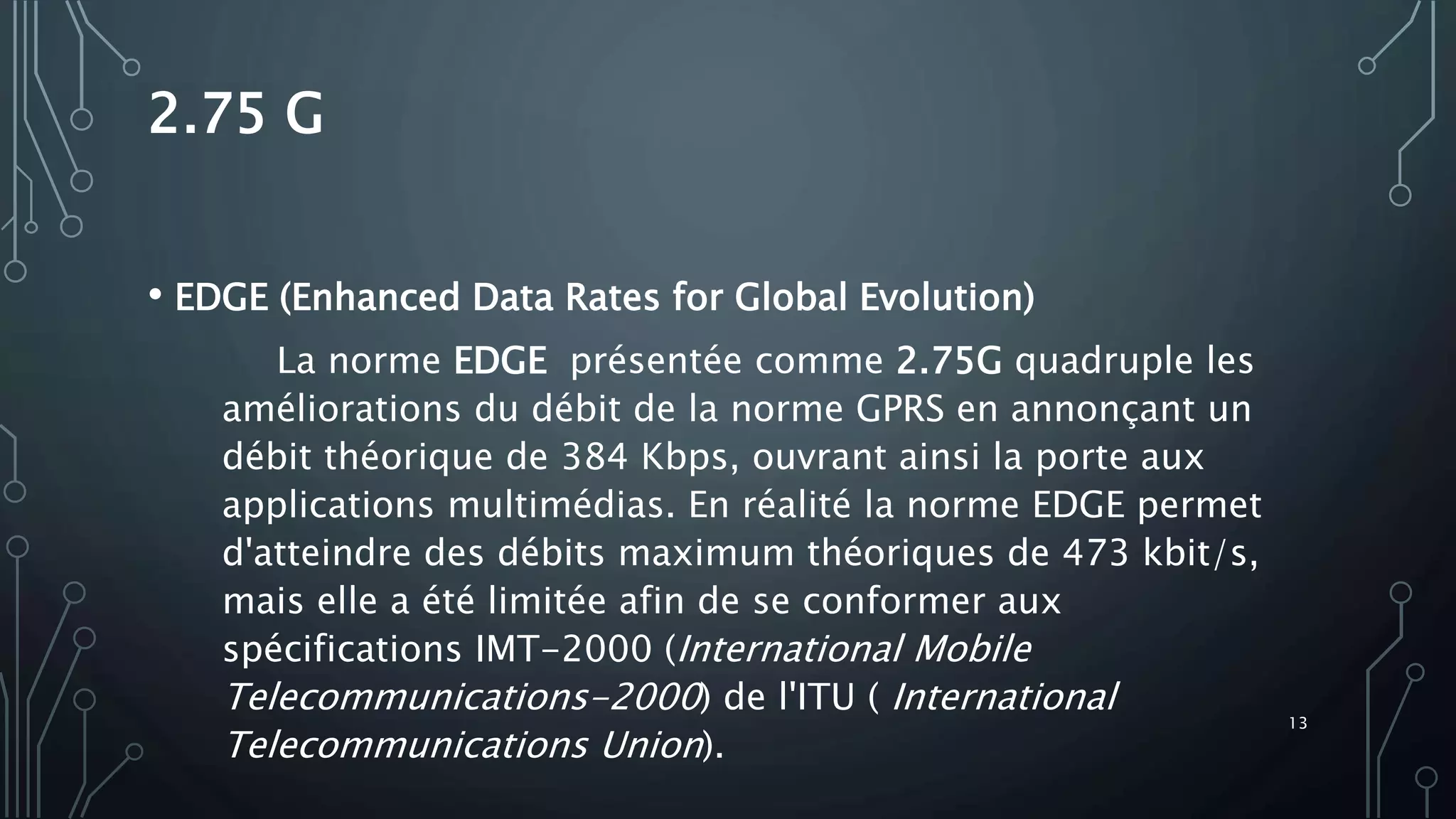

13. 2.75 G
• EDGE (Enhanced Data Rates for Global Evolution)
La norme EDGE présentée comme 2.75G quadruple les
améliorations du débit de la norme GPRS en annonçant un
débit théorique de 384 Kbps, ouvrant ainsi la porte aux
applications multimédias. En réalité la norme EDGE permet
d'atteindre des débits maximum théoriques de 473 kbit/s,
mais elle a été limitée afin de se conformer aux
spécifications IMT-2000 (International Mobile
Telecommunications-2000) de l'ITU ( International
Telecommunications Union).
13

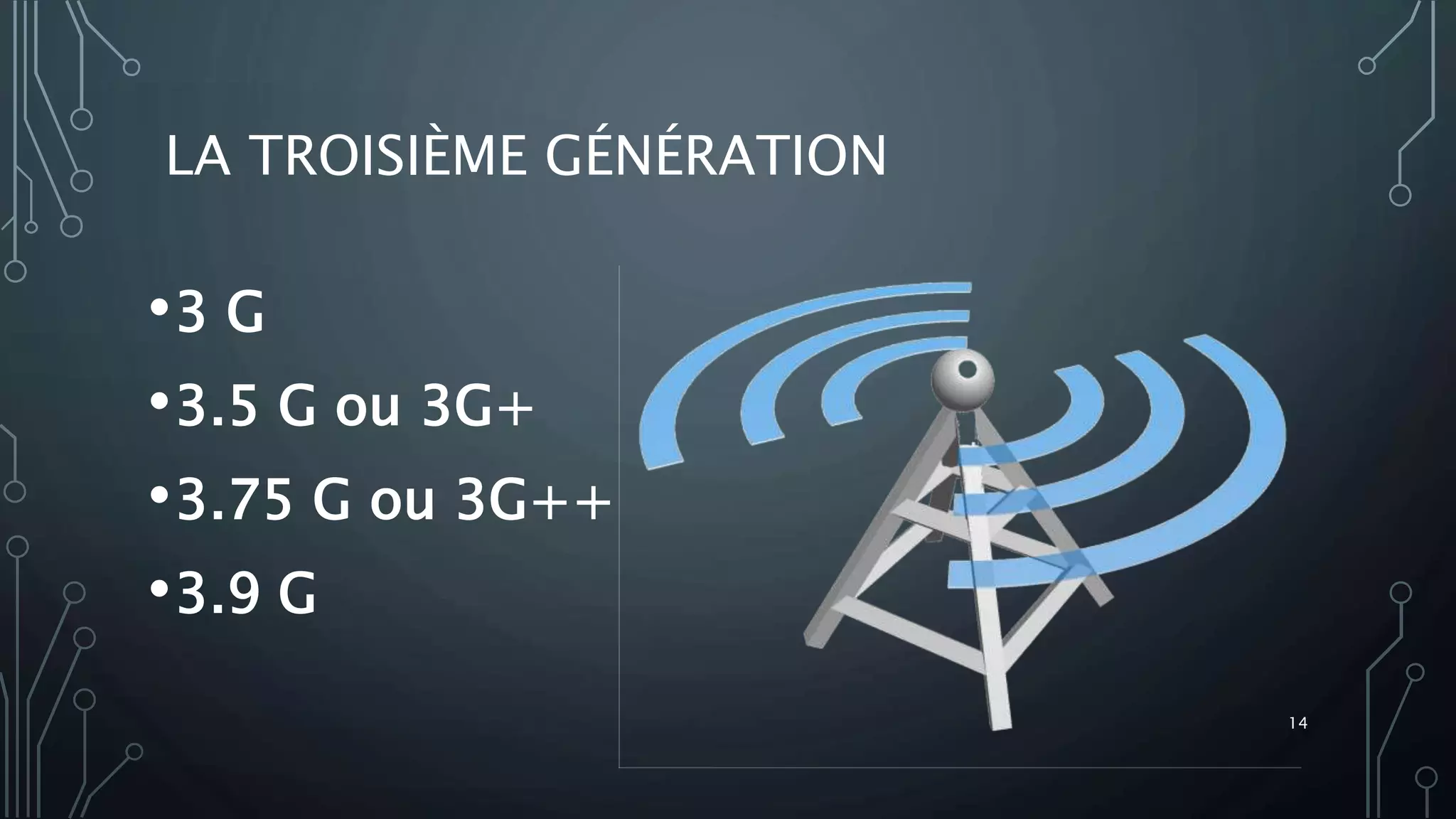

14. LA TROISIÈME GÉNÉRATION
•3 G
•3.5 G ou 3G+
•3.75 G ou 3G++
•3.9 G
14

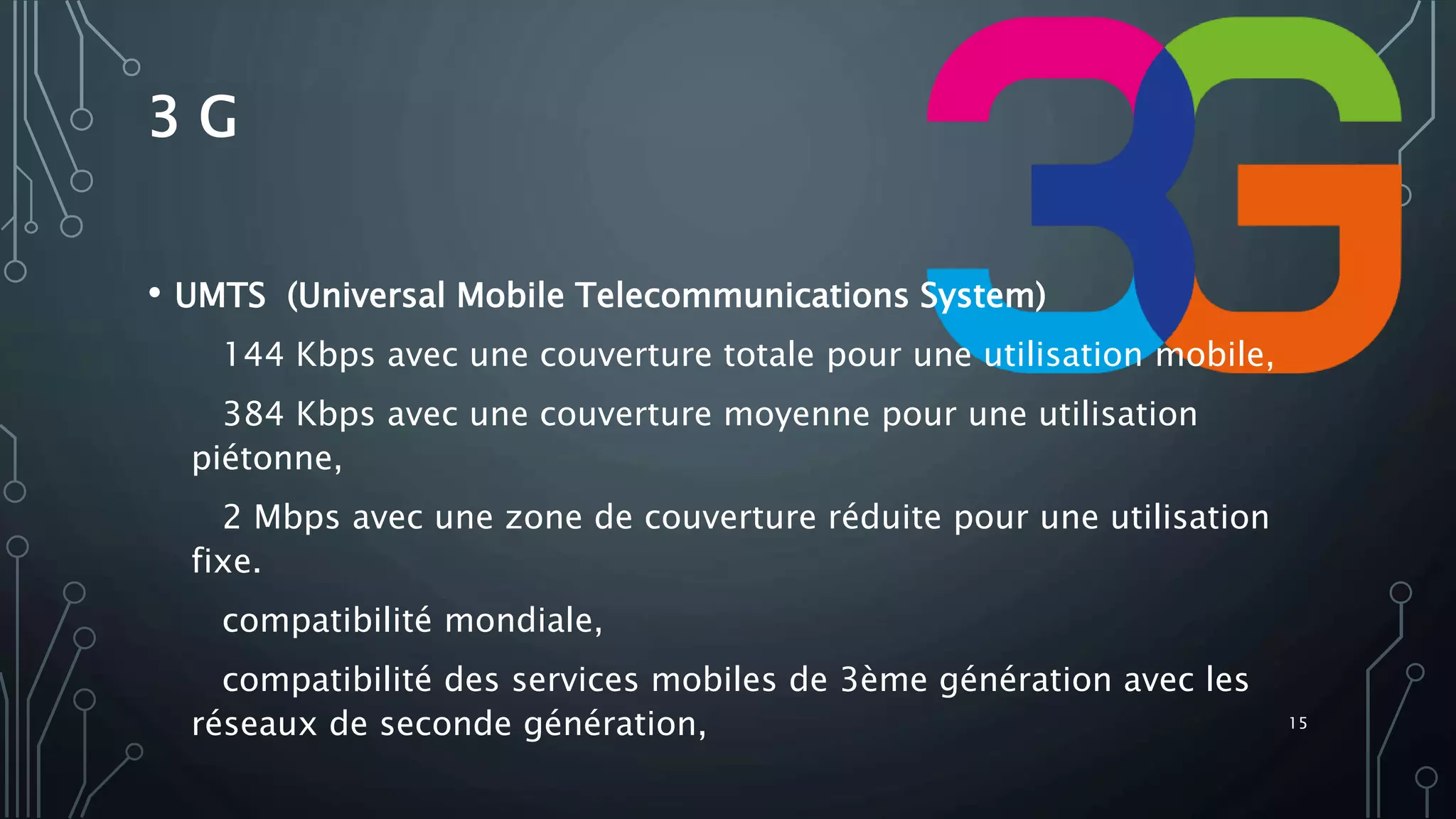

15. 3 G
• UMTS (Universal Mobile Telecommunications System)
144 Kbps avec une couverture totale pour une utilisation mobile,
384 Kbps avec une couverture moyenne pour une utilisation
piétonne,
2 Mbps avec une zone de couverture réduite pour une utilisation
fixe.
compatibilité mondiale,
compatibilité des services mobiles de 3ème génération avec les
réseaux de seconde génération, 15

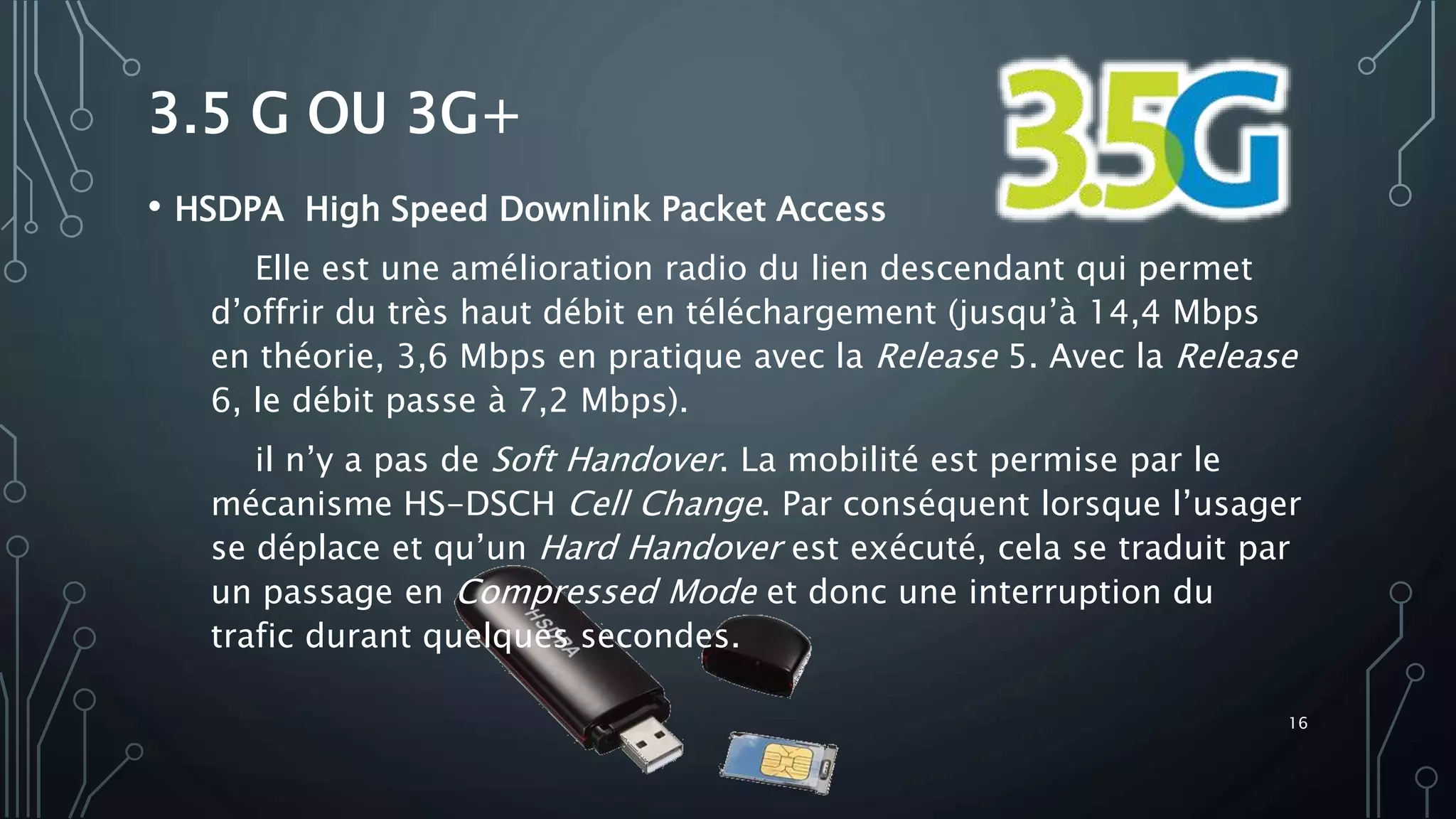

16. 3.5 G OU 3G+
• HSDPA High Speed Downlink Packet Access
Elle est une amélioration radio du lien descendant qui permet
d’offrir du très haut débit en téléchargement (jusqu’à 14,4 Mbps
en théorie, 3,6 Mbps en pratique avec la Release 5. Avec la Release
6, le débit passe à 7,2 Mbps).
il n’y a pas de Soft Handover. La mobilité est permise par le
mécanisme HS-DSCH Cell Change. Par conséquent lorsque l’usager
se déplace et qu’un Hard Handover est exécuté, cela se traduit par
un passage en Compressed Mode et donc une interruption du
trafic durant quelques secondes.
16

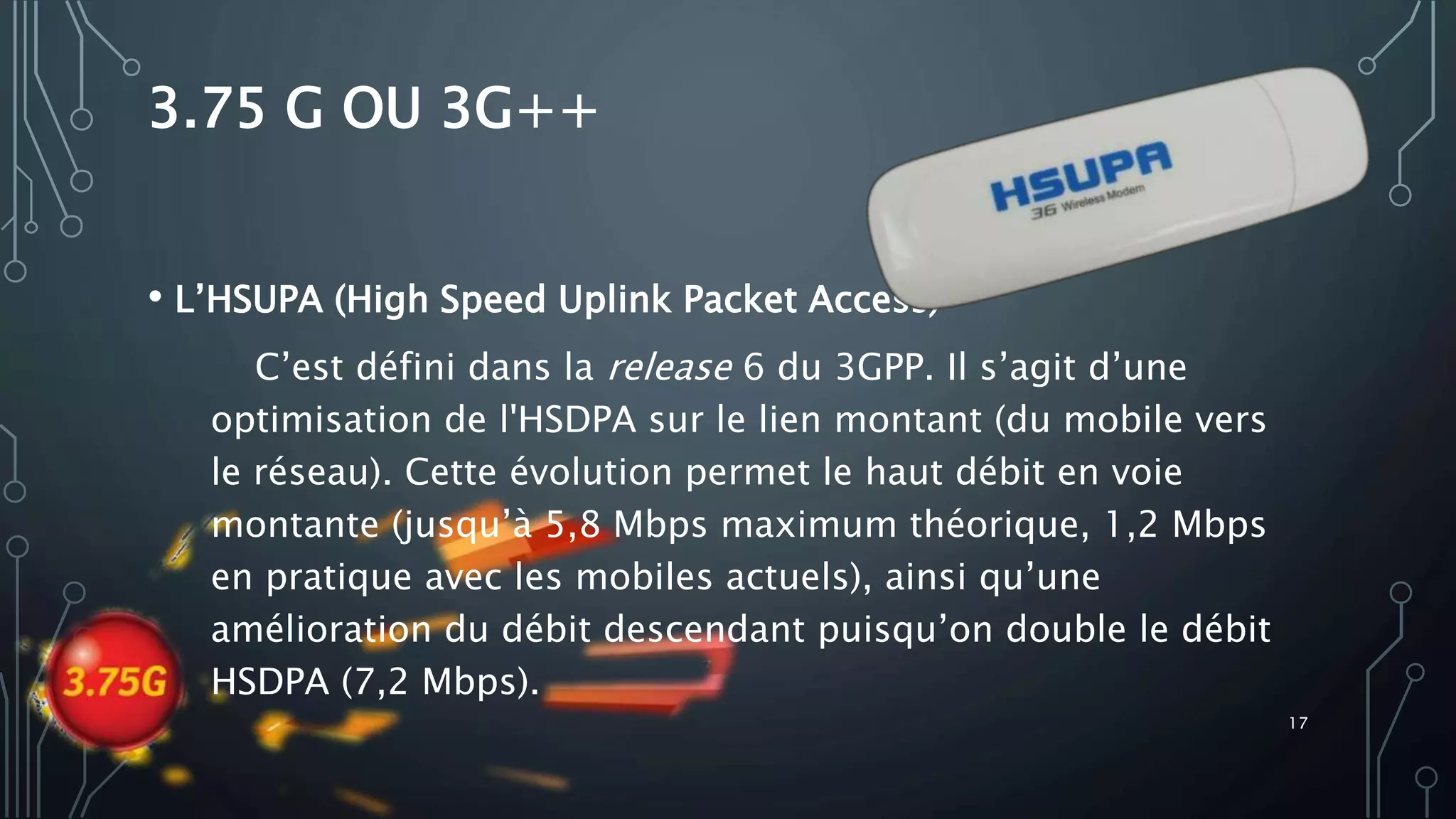

17. 3.75 G OU 3G++
• L’HSUPA (High Speed Uplink Packet Access)
C’est défini dans la release 6 du 3GPP. Il s’agit d’une
optimisation de l'HSDPA sur le lien montant (du mobile vers
le réseau). Cette évolution permet le haut débit en voie
montante (jusqu’à 5,8 Mbps maximum théorique, 1,2 Mbps
en pratique avec les mobiles actuels), ainsi qu’une
amélioration du débit descendant puisqu’on double le débit
HSDPA (7,2 Mbps).
17

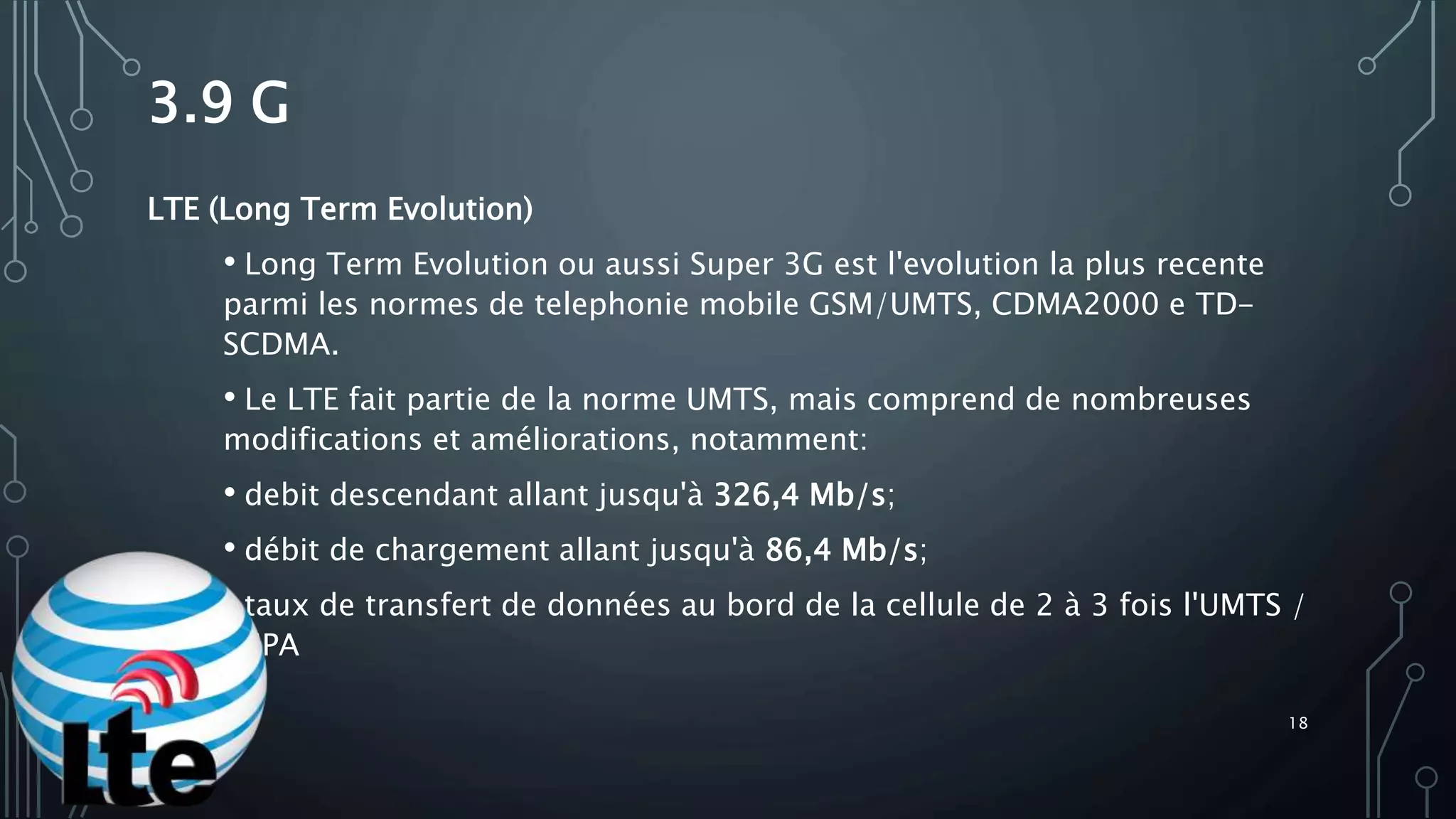

18. 3.9 G
LTE (Long Term Evolution)
• Long Term Evolution ou aussi Super 3G est l'evolution la plus recente
parmi les normes de telephonie mobile GSM/UMTS, CDMA2000 e TD-
SCDMA.
• Le LTE fait partie de la norme UMTS, mais comprend de nombreuses
modifications et améliorations, notamment:
• debit descendant allant jusqu'à 326,4 Mb/s;
• débit de chargement allant jusqu'à 86,4 Mb/s;
• taux de transfert de données au bord de la cellule de 2 à 3 fois l'UMTS /
HSPA
18

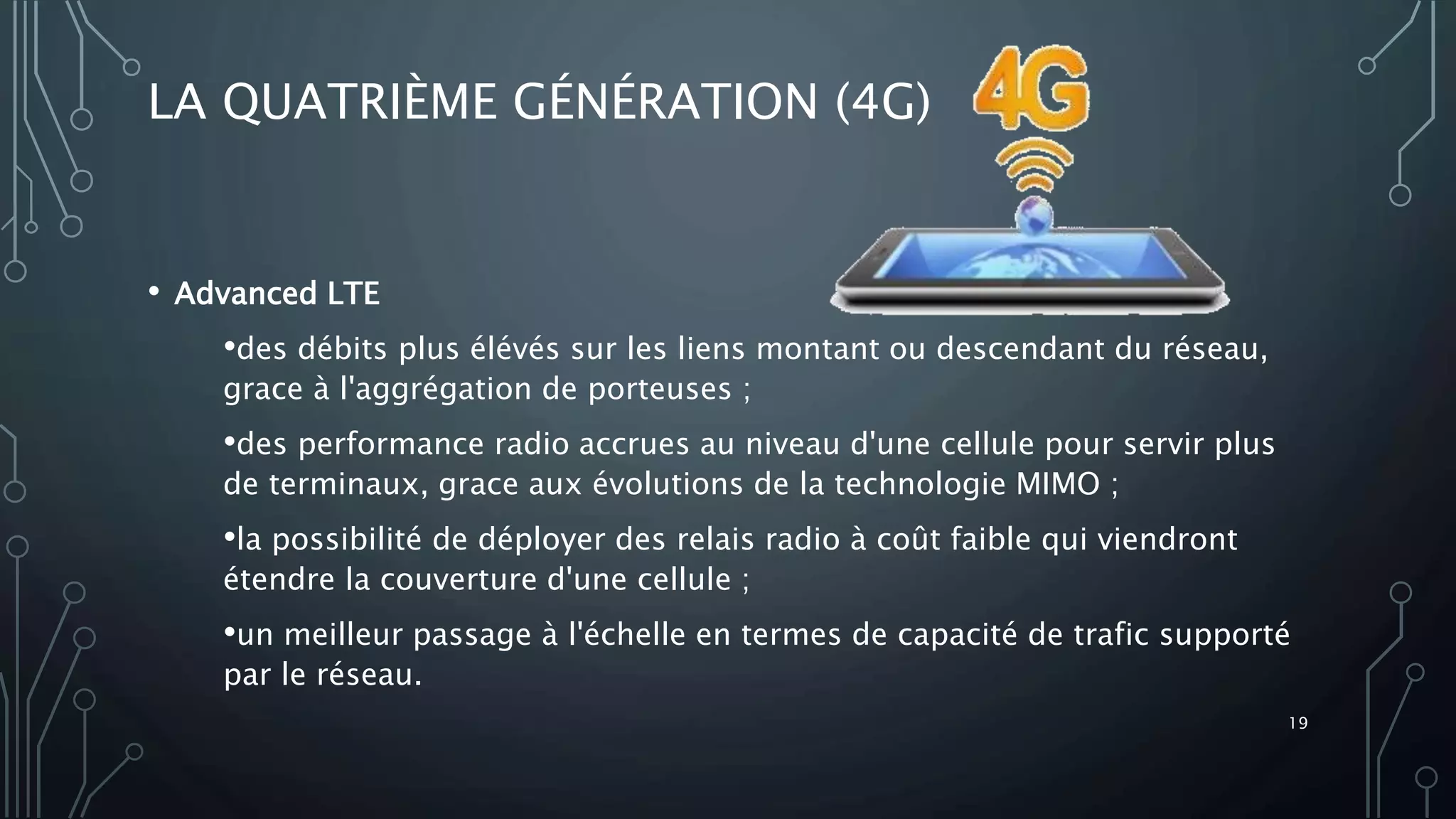

19. LA QUATRIÈME GÉNÉRATION (4G)
• Advanced LTE
•des débits plus élévés sur les liens montant ou descendant du réseau,
grace à l'aggrégation de porteuses ;
•des performance radio accrues au niveau d'une cellule pour servir plus
de terminaux, grace aux évolutions de la technologie MIMO ;
•la possibilité de déployer des relais radio à coût faible qui viendront
étendre la couverture d'une cellule ;
•un meilleur passage à l'échelle en termes de capacité de trafic supporté
par le réseau.
19

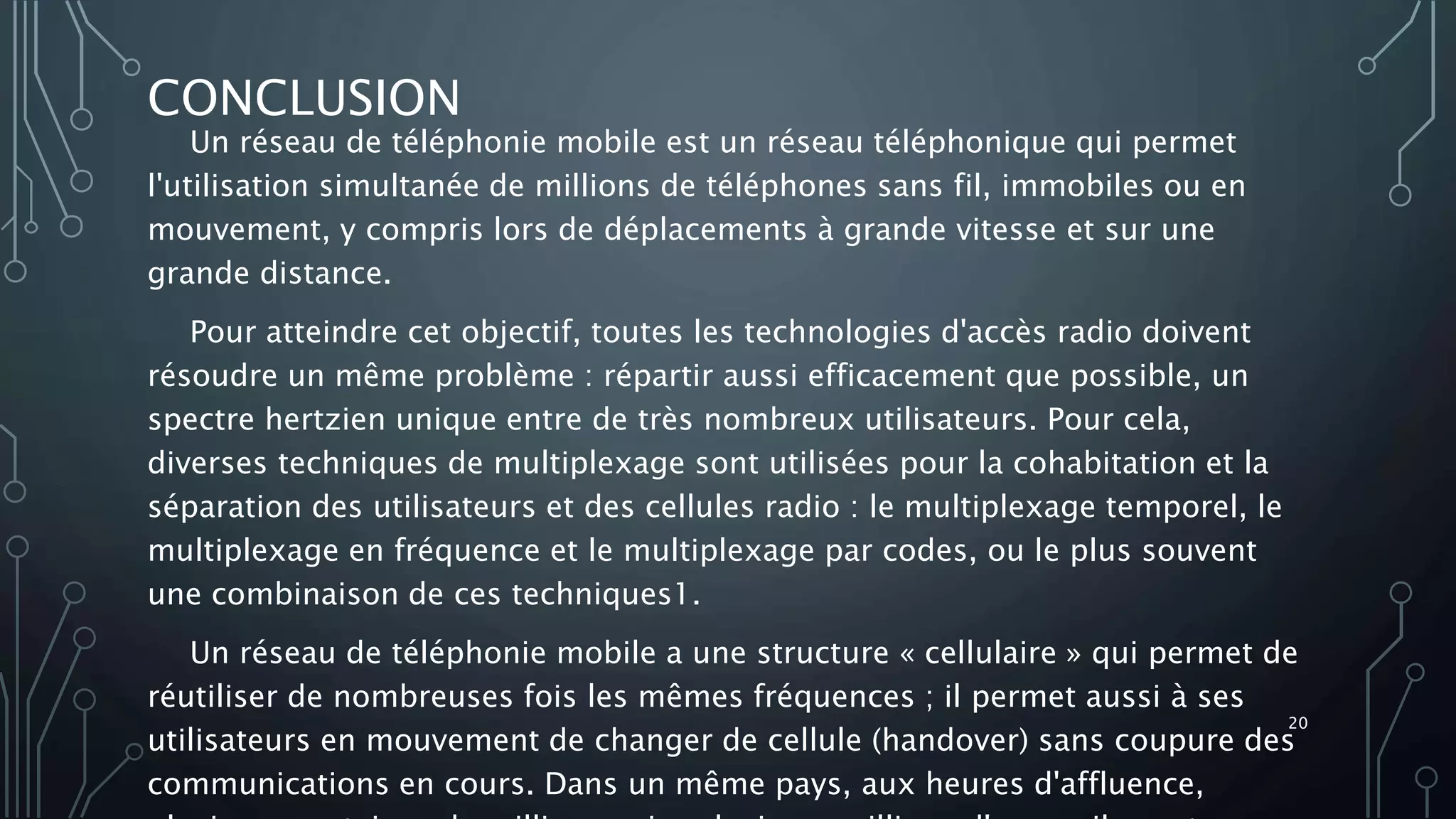

20. CONCLUSION
Un réseau de téléphonie mobile est un réseau téléphonique qui permet
l'utilisation simultanée de millions de téléphones sans fil, immobiles ou en
mouvement, y compris lors de déplacements à grande vitesse et sur une
grande distance.
Pour atteindre cet objectif, toutes les technologies d'accès radio doivent
résoudre un même problème : répartir aussi efficacement que possible, un
spectre hertzien unique entre de très nombreux utilisateurs. Pour cela,
diverses techniques de multiplexage sont utilisées pour la cohabitation et la
séparation des utilisateurs et des cellules radio : le multiplexage temporel, le
multiplexage en fréquence et le multiplexage par codes, ou le plus souvent
une combinaison de ces techniques1.
Un réseau de téléphonie mobile a une structure « cellulaire » qui permet de
réutiliser de nombreuses fois les mêmes fréquences ; il permet aussi à ses
utilisateurs en mouvement de changer de cellule (handover) sans coupure des
communications en cours. Dans un même pays, aux heures d'affluence,
20
